Fronius Selectiva 2-3 kW 4.0 Operating Instruction [LT]

Operating
Instructions

Selectiva 4.0

2 - 3 kW

Naudojimo instrukcijos

LT

42,0426,0357,LT 012-16022023

Turinys

Saugos taisyklės 5

Bendroji informacija 5
Saugos simbolių apibūdinimas 5
Aplinkos sąlygos 6
Prijungimas prie elektros tinklo 6
Tinklo ir įkrovos srovės keliami pavojai 6
Rūgščių, garų ir dujų keliami pavojai 6
Bendroji informacija dėl darbo su akumuliatoriais 7
Operatoriaus ir aplinkinių apsauga 7
Saugos priemonės įprastu veikimo režimu 7
Prietaiso EMS klasifikacija 7
EMS priemonės 8
Duomenų apsauga 8
Techninė priežiūra 8
Remontas ir priežiūra 8
Veiklos vykdytojo įsipareigojimai 8
Saugos patikra 8
Ženklai ant prietaiso 9
Utilizavimas 9
Autorių teisės 9

Galios klasės 10

Bendroji informacija 10
2 kW 10
3 kW 10

Bendroji informacija 11

Įkroviklio veikimo principas 11
Naudojimas pagal paskirtį 11
Tiekiamas komplektas 12
Prijungimas prie elektros tinklo 12
Įkroviklio laidas 13
Tinkamas maitinimo / įkrovimo laidų nutiesimas 13
Įspėjimai ant prietaiso 13
Įspėjimai prietaiso viduje 14

Vietos pasirinkimas ir montavimas ant sienos 16

Tinkamas prietaiso pastatymas 16
Sieniniai ir grindiniai laikikliai 17

Valdymo elementai ir jungtys 20

Valdymo elementai ir jungtys 20
2 kW pasirinktinio kištuko kontaktų priskirtis 21
3 kW pasirinktinio kištuko kontaktų priskirtis 22
Valdymo pultas 24

Akumuliatoriaus krovimas 26

Eksploatavimo pradžia 26
Krovimo pradžia 27
Krovimo pertraukimas 29
Krovimo baigimas 30

Ekranas 32

Rodinio režimų apžvalga 32
Nuostatų atstata 32

Standartinis režimas 33

Standartinis režimas 33

Statistikos režimas 34

Statistikos režimas 34

Istorijos režimas 35

Istorijos režimas 35

Konfigūravimo režimas 37

Nuostatų parinkčių konfigūravimo režimu apžvalga 37
Prieiga prie konfigūravimo režimo 38
Atsijungimas nuo konfigūracijos režimo 39

USB režimas, kai įjungtas konfigūracijos režimas 40

LT

3

USB režimas 40

Įkrovimo nuostatos konfigūravimo režimu 42

Įkrovimo nuostatų apžvalga 42
Elektrolito cirkuliacija 42
Krovimas pagal temperatūrą 43
Išlyginamoji įkrova 44
Atidėjimas 45
Kalendorius 45
Specialusis krovimas 47
Krovimas pagal aplinkybes 48
DC jungtis 49

Papildomos funkcijos konfigūravimo režimu 50

Papildomų funkcijų apžvalga 50
Rodinio „Blue LED“ (mėlynas šviesos diodas) nuostata 50
Išorinis įjungiklis / išjungiklis 50
Papildymo indikatorius 51
Parinkčių sritis 51

Bendrosios nuostatos konfigūravimo režimu 53

Bendrųjų nuostatų apžvalga 53
Įkrovimo laido nuostatos 53
Kint. srovės ribotuvas 53
Temperatūra 54
Kodas 54
USB laiko intervalas 54

Būsenos pranešimai 55

Būsenos pranešimai 55

Galimų parinkčių apžvalga 60

Saugumas 60
Elektrolitų apykaitos siurblys, 3 kW 60
Išorinis įjungiklis / išjungiklis 62
Krovimas pagal temperatūrą 62
Sienų ir grindų laikikliai 62
Šviesos diodų juostelės 62
Oro filtras 62
„Mobile“ rinkinys 62
Parinkčių langelis 63
Montavimo plokštė 63
Nuotolinis rodinys 64
Tinklų sietuvas 64
„Gateway Link“ (tinklų sietuvo saitas) 64
„TagID“ 64
„TagID Link“ 64

Techniniai duomenys 65

„Selectiva“, 2 kW 65
„Selectiva“, 3 kW 66

4

Saugos taisyklės

LT

Bendroji infor­macija

Prietaisas yra pagamintas pagal naujausias technologijas ir pripažintus saugos
standartus. Naudojantis juo netinkamai ar ne pagal paskirtį, jis gali kelti pavojų

operatoriaus ar trečiųjų asmenų sveikatai ir gyvybei;

-

sugesti ar sugadinti kitus eksploatuojančiai jį kompanijai priklausančius įren-

-

ginius;
prietaisas gali veikti nenašiai.

-

Visi asmenys, atliekantys prietaiso paleidimo eksploatuoti, eksploatavimo,
priežiūros ir aptarnavimo darbus, privalo

būti tinkamai kvalifikuoti ir

-

būti perskaitę šią naudojimo instrukciją ir jos laikytis.

-

Naudojimo instrukciją visada laikykite kartu su prietaisu. Be jos nuostatų taip pat
būtina paisyti vietinių ir bendrųjų nelaimingų atsitikimų prevencijos taisyklių.

Visi įspėjantys apie pavojų ir saugumą ženklai ant prietaiso turi būti:

lengvai įskaitomi;

-

nepažeisti;

-

nenuimti;

-

neuždengti, neužklijuoti ir neuždažyti.

-

Kur ant prietaiso yra pritvirtinti apie saugumą ir pavojų įspėjantys užrašai, žr. savo
prietaiso naudojimo instrukcijos sk. „Bendroji informacija“.
Prieš įjungdami prietaisą pašalinkite gedimus, kurie gali kelti pavojų saugiai jo eks­ploatacijai.

Saugos simbolių
apibūdinimas

Pasirūpinkite savo saugumu!

PAVOJUS!

Rodo tiesioginį realų pavojų.

Nesiėmus priemonių jo išvengti, galima sunkiai ar net mirtinai susižaloti.

▶

ĮSPĖJIMAS!

Rodo situaciją, kurioje gali kilti pavojus.

Nesiėmus priemonių jo išvengti, kyla pavojus sunkiai ar net mirtinai susižaloti.

▶

ATSARGIAI!

Rodo situaciją, kurioje galima susižaloti ar sugadinti turtą.

Nesiėmus priemonių jo išvengti, kyla pavojus nestipriai susižaloti ir / arba su-

▶

gadinti turtą.

PRANEŠIMAS!

Rodo pavojų, kad produkto naudojimo rezultatas bus nepakankamas ir galima
sugadinti įrangą.

5

Aplinkos sąlygos Prietaiso naudojimas ar sandėliavimas nesilaikant pateiktų reikalavimų laikomas

netinkamu. Už žalą, kylančią dėl tokio naudojimo, gamintojas neatsako.

Išsamios informacijos apie leistinas aplinkos sąlygas ieškokite sk. „Techniniai duo­menys“.

Prijungimas prie
elektros tinklo

Tinklo ir įkrovos
srovės keliami
pavojai

Dėl įeinančios srovės didesnės galios prietaisai gali turėti įtakos elektros kokybei.

Tai gali taip veikti kai kurių rūšių prietaisus:

-

riboti prisijungimą, riboti reikalavimą dėl maksimalios leistinos tinklo varžos
arba

-

riboti minimalios trumpojo jungimo galios reikalavimą

*

.

*

Jei jungiama prie viešojo naudojimo tinklo,

žr. sk. „Techniniai duomenys“.

Tokiu atveju prietaiso naudotojas ir operatorius turi patikrinti, ar prietaisą galima
prijungti; prireikus pasitarti su elektros energiją tiekiančia įmone.

SVARBU! Pasirūpinkite, kad elektros tinklas būtų tinkamai įžemintas!

Su įkrovikliais dirbantiems asmenims kyla įvairūs pavojai, pvz.:

Pavojus būti nukrėstam tinklo ir įkrovos srovės.

-

Susidarantys pavojingi elektromagnetiniai laukai, kurie gali kelti pavojų as-

-

menų, turinčių širdies stimuliatorių, gyvybei

Elektros smūgis gali būti mirtinas. Kiekvienas elektros smūgis gali kelti pavojų gy­vybei. Kad išvengtumėte elektros smūgio naudodami įkroviklį:

Nelieskite jokių prietaiso vidinių ar išorinių dalių, kuriomis teka srovė.

-

Jokiu būdu nelieskite akumuliatoriaus gnybtų.

-

Užtikrinkite, kad neįvyktų krovimo laido ar krovimo gnybtų trumpasis jungi-

-

mas.

*)

Rūgščių, garų ir
dujų keliami pa­vojai

6

Visi laidai ir jungtys turi būti patikimai prijungti, nepažeisti, izoliuoti ir atitinkamų
matmenų. Atsipalaidavusius sujungimus, apdegusius, pažeistus ar netinkamų
matmenų laidus ir jungtis turi nedelsiant sutvarkyti kvalifikuoti darbuotojai.

Akumuliatoriuose yra akims ir odai kenksmingų rūgščių. Įkrovimo metu išsiski­riančios dujos ir garai gali pakenkti sveikatai ir tam tikromis aplinkybėmis kelia di­delį sprogimo pavojų.

Įkroviklį naudokite tik gerai vėdinamoje patalpoje, kad joje nesusikauptų sprogių
dujų. Vietos, kuriose laikomi ir kraunami akumuliatoriai, laikomos nekeliančiomis
pavojaus, jei natūralia ar dirbtine ventiliacija galima užtikrinti, kad jose vandenilio
koncentracija neviršys 4 %.

Krovimo metu tarp įkroviklio ir akumuliatoriaus būtina išlaikyti bent 0,5 m at­stumą. Galimi užsidegimo šaltiniai, tokie kaip ugnis ir atvira liepsna, turi būti lai­komi saugiu atstumu nuo akumuliatorių.

Krovimo metu jokiu būdu negalima atjungti akumuliatoriaus jungčių (pvz., krovi­mo gnybtų).

Jokiu būdu neįkvėpkite išsiskiriančių dujų ir garų; pasirūpinkite, kad būtų pakan­kamai gryno oro.

Kad neįvyktų trumpasis jungimas, ant akumuliatoriaus nedėkite instrumentų ar
laidžių srovei metalų.

Saugokite, kad akumuliatoriaus rūgšties nepatektų ant odos, drabužių ar į akis.
Dėvėkite apsauginius akinius ir vilkėkite apsauginius drabužius. Ištiškusią rūgštį
iškart kruopščiai nuplaukite švariu vandeniu ir, jei reikia, kreipkitės į gydytoją.

LT

Bendroji infor­macija dėl darbo
su akumuliato­riais

Operatoriaus ir
aplinkinių apsau­ga

Saugokite akumuliatorius nuo purvo ir mechaninių pažeidimų.

-

Įkrautus akumuliatorius laikykite vėsioje patalpoje. Esant +2 °C temperatūrai

-

savaiminė iškrova yra mažiausia.
Vadovaudamiesi akumuliatoriaus gamintojo nurodymais arba bent kartą per

-

savaitę atlikite apžiūrą ir įsitikinkite, kad akumuliatorius yra pripildytas
rūgšties (elektrolito) iki žymos „maks.“
Nenaudokite prietaiso arba iškart nustokite juo naudotis ir atiduokite akumu-

-

liatorių patikrinti kvalifikuotiems specialistams, jei

rūgšties lygis svyruoja arba atskiri akumuliatoriaus blokai naudoja itin

-

daug vandens – tai gali rodyti, kad įvyko gedimas;
akumuliatorius neleistinai įkaista iki daugiau nei 55 °C temperatūros.

-

Kol įkroviklis naudojamas, pasirūpinkite, kad darbo zonoje nebūtų žmonių, ypač
vaikų. Jei greta esama žmonių:

įspėkite juos apie galimus pavojus (kenksmingas rūgštis ir dujas, tinklo ir įkro-

-

vos srovės keliamą pavojų ir pan.);
pasirūpinkite atitinkamomis apsaugos priemonėmis.

-

Prieš išeidami iš darbo zonos pasirūpinkite, kad jums nesant nekiltų pavojaus
žmonėms, įrenginiams ir patalpoms.

Saugos prie­monės įprastu
veikimo režimu

Prietaiso EMS
klasifikacija

Įkroviklius su įžeminimo jungtimi galima jungti tik prie elektros tinklo ir kištuko su
įžeminimo jungties kontaktu. Jei prietaisas eksploatuojamas tinkle be įžeminimo
arba prijungiamas prie kištuko be įžeminimo kontakto, tai laikoma grubiu aplaidu­mu. Už žalą, kylančią dėl tokio naudojimo, gamintojas neatsako.

Prietaisą eksploatuokite tik pasirūpinę ant tipo plokštelės nurodyto lygio apsauga.

Jokiu būdu nenaudokite prietaiso, jei jis yra pažeistas.

Tinklo laidą ir prietaiso jungtis turi reguliariai patikrinti elektrikas ir įsitikinti, kad
įžeminimo jungtis veikia tinkamai.

Tinkamai neveikiančius apsauginius įtaisus ir dalis prieš įkroviklį įjungiant turi su­remontuoti kvalifikuotas technikas.

Neapeikite ir neišjunkite apsauginių įtaisų.

Sumontavę prietaisą pasirūpinkite, kad šalia būtų lengvai prieinamas elektros liz­das.

Emisijos A klasės prietaisai:

yra skirti naudoti tik pramoninėje aplinkoje;

-

gali kelti laidais ir bangomis sklindančių trikdžių kitose aplinkose.

-

7

Emisijos B klasės prietaisai:

atitinka emisijų gyvenamosioms ir pramoninėms zonoms kriterijus. Tai taiko-

-

ma gyvenamosioms zonoms, kuriose elektros srovė tiekiama iš viešojo žemos
įtampos srovės tinklo.

Prietaisų EMS klasifikacija nustatoma pagal tipo plokštelę arba techninius duo­menis.

EMS priemonės Tam tikrais atvejais, net jei prietaisas atitinka standartines emisijos ribines vertes,

jis gali kelti trikdžių eksploatuojant aplinkoje, kuriai jis buvo numatytas (pvz., jei
toje pačioje vietoje yra jautrios įrangos, jei arti yra radijo ar TV signalų imtuvų).
Tokiu atveju naudotojas privalo imtis atitinkamų priemonių situacijai ištaisyti.

Duomenų apsau-gaUž duomenų apsaugą nuo gamyklinių nustatymų pakeitimo atsako naudotojas. Už

ištrintus asmeninius nustatymus gamintojas neatsako.

Techninė
priežiūra

Remontas ir
priežiūra

Veiklos vykdyto­jo įsipareigojimai

Kiekvieną kartą prieš pradėdami eksploatuoti patikrinkite, ar nepažeistas maitini­mo kištukas ir maitinimo laidas, taip pat įkrovimo laidai ir įkrovimo gnybtai.
Jei prietaiso korpuso paviršius užterštas, nuvalykite jį minkšta šluoste ir tik valy­mo priemonėmis, kuriose nėra tirpiklių.

Priežiūros ir remonto darbus turi atlikti tik kvalifikuoti specialistai. Naudokite tik
originalias atsargines ir nusidėvinčias dalis (tai taikoma ir standartinėms dalims).
Kad kitų gamintojų suprojektuotos ir pagamintos dalys atitiks prietaiso veikimo
našumo ir saugos reikalavimus, garantuoti negalima.

Modifikuoti, montuoti papildomus įtaisus arba daryti pakeitimus leidžiama tik ga­vus gamintojo leidimą.

Veiklos vykdytojas įsipareigoja leisti dirbti su prietaisu tik tiems asmenims, kurie

yra susipažinę su pagrindinėmis nuostatomis dėl darbo saugos ir nelaimingų

-

atsitikimų prevencijos ir kurie yra išmokyti naudoti prietaisą,
yra perskaitę ir supratę šią naudojimo instrukciją, ypač skyrių „Saugos tai-

-

syklės“, ir patvirtinę tai savo parašu,
buvo išmokyti pagal reikalavimus, susijusius su darbo rezultatais.

-

Reguliariai turi būti tikrinama, ar darbe darbuotojai rūpinasi darbo sauga.

Saugos patikra Gamintojas rekomenduoja atlikti prietaiso saugos patikrą mažiausiai kas 12

mėnesių.

Saugos patikrą gali atlikti tik kvalifikuotas elektrikas

po to, kai buvo atliekami keitimai,

-

po to, kai buvo sumontuoti papildomi įtaisai,

-

atlikus techninės ir profilaktinės priežiūros bei remonto darbus,

-

mažiausiai kartą per 12 mėnesių.

-

Saugos patikros metu laikykitės atitinkamų vietinių ir tarptautinių standartų ir di­rektyvų.

8

Daugiau informacijos apie saugos patikrą teiraukitės techninio aptarnavimo cent­re. Pagal pageidavimą jame gausite reikalingus dokumentus.

LT

Ženklai ant prie­taiso

Utilizavimas Elektros ir elektroninės įrangos atliekos turi būti surenkamos atskirai pagal ES di-

Autorių teisės Autorių teisės į šią naudojimo instrukciją priklauso gamintojui.

CE ženklu pažymėti prietaisai atitinka svarbiausius atitinkamų direktyvų reikalavi­mus.

EAC patikros ženklu pažymėti prietaisai atitinka Rusijoje, Baltarusijoje, Kazachs­tane, Armėnijoje ir Kirgizijoje taikomų standartų reikalavimus.

rektyvas bei nacionalinius teisės aktus ir perdirbamos aplinkai nekenksmingu
būdu. Panaudoti prietaisai turi būti grąžinti mažmenininkui arba utilizuoti naudo­jant vietinę įgaliotą surinkimo ir utilizavimo sistemą. Tinkamas seno prietaiso utili­zavimas – tvaraus medžiagų išteklių antrinio perdirbimo pagrindas. Dėl taisyklių
nepaisymo gali atsirasti neigiamas poveikis sveikatai / aplinkai.

Pakuotės medžiagos

Išmesti išrūšiavus. Pasidomėkite savivaldybėje galiojančiomis taisyklėmis. Išardy­kite dėžę, kad sumažintumėte jos tūrį.

Tekstas ir iliustracijos spausdinimo metu visos buvo techniškai teisingos. Mes pa­siliekame teisę atlikti keitimus. Naudojimo instrukcijos turinys neteikia jokio pag­rindo pirkėjui teikti kokio nors pobūdžio pretenzijas. Jei turite pasiūlymų, kaip
galėtumėme patobulinti šį leidinį, arba jame radote klaidų, būsime dėkingi už jūsų
komentarus.

9

Galios klasės

Bendroji infor­macija

2 kW „Selectiva“

3 kW „Selectiva“

Galios klasių kW specifikacija yra susijusi su korpuso versija ir nėra tiesiogiai susi­jusi su faktine prietaiso galia.

2040 / 2050 / 2060 / 2070
4020 / 4035

2080 / 2100 / 2120
4045 / 4060

10

Bendroji informacija

LT

Įkroviklio veiki­mo principas

Naudojimas pa­gal paskirtį

Vienfazio diapazono akumuliatorių įkroviklyje, skirtame 24 ir 48 V akumuliato­riams, naudojamos pažangios įkrovimo technologijos. Taikoma „Active inverter“
technologija, kurią naudojant vykdomas Ri krovimo procesas, prisitaiko prie aku­muliatoriaus ypatybių ir kraunant naudojama tik tiek elektros srovės, kiek akumu­liatoriui iš tikrųjų reikia.

Prietaisas įdėtas į tvirtą pramoninio standarto korpusą. Kompaktiška konstrukcija
atitinka visus saugos standartų reikalavimus, mažiau reikia vietos ir komponentai
apsaugomi taip, kad būtų užtikrinta ilga eksploatavimo trukmė.

Prietaisas puikiai parengtas ateičiai, nes jame sumontuotas grafinis ekranas, inte­gruotas duomenų kaupiklis, yra naujų sąsajų ir papildomų funkcijų.

Įkroviklis skirtas įkrauti toliau nurodytiems akumuliatoriams. Bet koks kitoks jo
naudojimas laikomas naudojimu ne pagal paskirtį. Už žalą, kylančią iš tokio nau­dojimo, gamintojas neatsako. Į prietaiso naudojimo pagal paskirtį sampratą įeina:

visų naudojimo instrukcijos nurodymų laikymasis,

-

reguliarus tinklo ir krovimo laido tikrinimas.

-

ĮSPĖJIMAS!

Pavojus įkraunant sausus akumuliatorius (pirminius elementus) ir vienkartines
baterijas.

Dėl nuotėkio iš akumuliatoriaus gali būti sunkiai sužaloti žmonės ir padaryta di­delė žala turtui.

Įkraukite tik nurodytų tipų akumuliatorius.

▶

ĮSPĖJIMAS!

Pavojus įkraunant netinkamus akumuliatorius.

Išsiveržiančios dujos, liepsna ar sprogimas gali rimtai sužaloti ir sugadinti turtą.

Nejunkite akumuliatoriaus prie įkroviklio, jei jo tipas, įtampa ir talpa neatitinka

▶

įkroviklio specifikacijų ir nuostatų.

Įkroviklis skirtas įkrauti švino rūgštiniams ir NiCd akumuliatoriams:

„Pb-WET“ akumuliatoriai (PzS, GiS ir kt.):

-

ventiliuojamieji uždari švino rūgštiniai akumuliatoriai su skystu elektrolitu.
„Pb-GEL“ akumuliatoriai (PzV, GiV ir kt.):

-

vožtuvais reguliuojami hermetiški švino rūgštiniai akumuliatoriai (VRLA) su
fiksuotu elektrolitu (geliu arba neaustine medžiaga).
NiCd akumuliatoriai:

-

hermetiški arba uždari NiCd akumuliatoriai su skystu elektrolitu.
„Pb-CSM-WET“ akumuliatoriai („Copper Strained Metal“):

-

hermetiški švino rūgštiniai CSM akumuliatoriai su skystu elektrolitu.
„Lead Crystal“ akumuliatoriai:

-

„Lead Crystal“ akumuliatoriai, kurių tipas – EVFJ / CNFJ.

Kad prietaisas veiktų nepriekaištingai, būtina su juo tinkamai elgtis. Negalima
prietaiso traukti iš elektros lizdo suėmus už laido.

11

Tiekiamas komp­lektas

(1) Įkroviklis
(2) Naudojimo instrukcija
(3) Trumpasis vadovas

Prijungimas prie
elektros tinklo

ĮSPĖJIMAS!

Pavojus dėl elektros srovės poveikio.

Galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami darbą, išjunkite visus prietaisus ir komponentus ir atjunkite

▶

juos nuo maitinimo šaltinio.
Užtikrinkite, kad visi susiję prietaisai ir komponentai būtų apsaugoti nuo pa-

▶

kartotinio įjungimo.

ĮSPĖJIMAS!

Pavojus netinkamai naudojant ir dėl netinkamai atliktų darbų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visus šiame dokumente aprašytus darbus ir funkcijas gali atlikti tik išmokyti ir

▶

kvalifikuoti darbuotojai.
Reikia perskaityti ir suprasti šį dokumentą.

▶

Reikia perskaityti ir suprasti visų sistemos sudedamųjų dalių naudojimo inst-

▶

rukcijų, ypač saugos taisyklių, reikalavimus.

ĮSPĖJIMAS!

Pavojus dėl netinkamo arba nepakankamos galios maitinimo šaltinio.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Turi būti laikomasi elektros energijos tiekimo reikalavimų, nurodytų skyriuje

▶

„Techniniai duomenys“.

12

Įkroviklio laidas

ĮSPĖJIMAS!

Netinkamai atjungus įkrovimo kištuką, kyla kibirkščiavimo sukeltas pavojus.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui. Dėl to atsiran­dančios kibirkštys gali uždegti įkrovimo dujas, susiformavusias įkrovimo metu, ir
sukelti gaisrą arba sprogimą

Užbaikite įkrovimą įkrovikliu, tada palaukite, kol atvės įkrovimo laidai, ir juos

▶

suvyniokite arba, jei yra, padėkite ant laidų laikiklio.

LT

Tinkamas maiti­nimo / įkrovimo
laidų nutiesimas

ĮSPĖJIMAS!

Pavojus dėl netvarkingai išmėtytų įkrovimo laidų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui. Asmenys gali įsi­painioti ištrauktuose laisvuose laiduose arba už jų užkliūti.

Įkrovimo laidus nutieskite taip, kad už jo niekas neužkliūtų ir neužstrigtų.

▶

ATSARGIAI!

Pavojus dėl perkaitimo klaidingai nutiesus maitinimo / įkrovimo laidus.

Maitinimo / įkrovimo laidų pažeidimo pavojus.

Maitinimo / įkrovimo laidus gali keisti tik kvalifikuotas elektrikas.

▶

Maitinimo / įkrovimo laidus nutieskite be kilpų.

▶

Maitinimo / įkrovimo laidų neuždenkite.

▶

Įkrovimo laidai, kurių ilgis didesnis nei 5 m Laidų tiesimas atliekamas atskirai

▶

(jokio susiejimo).
Įkrovimo laidai, kurių ilgis didesnis nei 5 m Laidų paviršiaus temperatūra gali

▶

būti padidėjusi (atsargiai, karšti paviršiai).
Šiais atvejais įsitikinkite, kad įkrovimo laidų paviršiaus temperatūra neviršija

▶

80° C:

- aplinkos temperatūra siekia 30° C arba daugiau

- įkrovimo laidų skerspjūvis 95 mm2 arba daugiau

- įkrovimo laidų ilgis siekia 5 m arba daugiau

Įspėjimai ant
prietaiso

Ant įkroviklio yra keletas saugos ženklų. Jų negalima nuimti ar uždažyti.

13

Selectiva x.0 xxxx xkW

4,010,xxx

xxxxxxxx

XXXX

xxxxxxxx

OVC II

U

AC nom.

I

AC max.

P

AC max.

UDC nom.
IDC max.

Part No.:
Ser. No.:

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

Protective class I

IP21

1~ NPE 230V 50/60Hz

xxA

xxV

xxxxW

xxA

www.fronius.com

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!

Explosive Gase. Flammen und Funken vermeiden.

Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable!

Explosive gases. Prevent flames and sparks.

Provide adequate ventilation during charge!

T

oujours arrêter la charge avant de déconnecter le câble de charge!

Gaz explosifs. Éviter les flammes et les étincelles.

Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga!

Gases explosivos. Evitar llamas y chipas.

¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica!

Gas esplosivi. Evitare fiamme libere e scintille.

Predisporre una ventilazione adeguata durante la carica!

W

ARNUNG -

W

ARNING -

ATTENTION

ADVERTENCI

A

- A

VVISO

42,0409,0419

Nebenaudojamo prietaiso neišmeskite su buitinėmis atliekomis. Utili­zuokite jį pagal vietines saugos taisykles.

Galimi užsidegimo šaltiniai, tokie kaip ugnis, kibirkštys ir atvira liepsna,
turi būti laikomi saugiu atstumu nuo akumuliatorių.

Sprogimo pavojus! Įkrovos metu akumuliatoriuje susidaro deguonies
vandenilio dujos.

Akumuliatoriaus rūgštis yra ėsdinanti, saugokitės, kad jos nepatektų
ant odos, drabužių ar į akis.

Pasirūpinkite, kad įkrovimo metu būtų tiekiama pakankamai šviežio oro.

Nenaudokite jokių funkcijų, kol neperskaitėte visų naudojimo instruk­cijų.

Įspėjimai prietai­so viduje

14

ĮSPĖJIMAS!

Pavojus dėl elektros srovės smūgio.

Galima sunkiai ar net mirtinai susižaloti.

Korpusą gali atidaryti tik gamintojo išmokytas kvalifikuotas techninės

▶

priežiūros specialistas.
Prieš atliekant darbus su atidarytu korpusu prietaisą būtina atjungti nuo

▶

elektros tinklo. Tinkamu matuokliu patikrinkite, ar konstrukcinės dalys, kurio­se būna elektros įkrova (pvz., kondensatoriai), yra visiškai iškrautos.
Lengvai įskaitomu ir aiškiai suprantamu įspėjamuoju ženklu pažymėkite prie-

▶

taisą ir pasirūpinkite, kad jis nebūtų prijungtas prie elektros tinklo, kol nebus
baigti visi darbai.

Prietaiso viduje:

2 kW

4,010,xxx
xxxxxxxx

XXXX

UDC nom. xxV
Part No.:
Ser. No.:

1

2

1 Display
2 Battery CR2032

WARNING Hazardous Voltage

Kondensator Entladezeit < 2 min.

Capacitor discharge time < 2 min.

Décharge de condensateur < 2 min.

Condensador tiempo de descarga < 2 min.

Condensatore tempo di scaricamento < 2 min.

3 kW

4,010,xxx
xxxxxxxx

XXXX

UDC nom. xxV
Part No.:
Ser. No.:

1

2

1 Display
2 Battery CR2032

WARNING Hazardous Voltage

Kondensator Entladezeit < 2 min.

Capacitor discharge time < 2 min.

Décharge de condensateur < 2 min.

Condensador tiempo de descarga < 2 min.

Condensatore tempo di scaricamento < 2 min.

LT

15

Vietos pasirinkimas ir montavimas ant sienos

Tinkamas prie­taiso pastatymas

ĮSPĖJIMAS!

Pavojus dėl virstančių ar krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visas sistemos dalis tvirtai pastatykite.

▶

Jei naudojate grindų ar sienos laikiklį, pasirūpinkite, kad visos tvirtinimo dalys

▶

būtų pritvirtintos tinkamai.

Prietaisas patikrintas pagal IP21 apsaugos laipsnio reikalavimus. Tai reiškia, kad:

Užtikrinama apsauga nuo kietų pašalinių objektų, kurių skersmuo viršija 12,5

-

mm, patekimo į vidų
Apsauga nuo vertikaliai lašančio vandens

-

Prietaisą galima sumontuoti ir eksploatuoti sausoje uždaroje patalpoje, atitin­kančioje IP21 apsaugos lygį. Saugokite prietaisą nuo drėgmės.

Leidžiama prietaiso darbinė padėtis –
horizontali.

Aušinimo oras

Įkroviklį pastatykite taip, kad per korpuse esančias ventiliacijos angas galėtų lais­vai tekėti aušinimo oras. Pasirūpinkite, kad iki oro įleidimo ir išleidimo angų visada
būtų bent 20 cm atstumas. Aplinkos ore neturi būti:

Per daug dulkių

-

Elektrai laidžių dalelių (anglies ar metalo dulkių)

-

Šilumos šaltinių.

-

Akumuliatoriaus rūgšties garai

-

Aušinimo oras įsiurbiamas ir teka prietaise, kaip toliau iliustracijose pavaizduota
rodyklėmis.

ATSARGIAI!

Pavojus dėl iš dalies arba visiškai uždengtų oro įsiurbimo ir išleidimo angų.

Gali būti padaryta žala turtui.

Jei vienas prie kito statomi keli įkrovikliai, juos reikia išdėstyti pakopomis.

▶

16

(a)

Jei įkrovikliai vienas prie kito statomi į liniją be poslinkio, reikia palikti bent tokį
minimalų atstumą tarp dviejų prietaisų:

mažiausias atstumas – 20 cm

a)

LT

Sieniniai ir grin­diniai laikikliai

ĮSPĖJIMAS!

Pavojus dėl netinkamai atliktų darbų ir krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Laikiklius gali montuoti tik išmokyti ir kvalifikuoti darbuotojai.

▶

Atsižvelgiant į pagrindą reikia naudoti skirtingus kaiščius ir varžtus. Todėl kaiščiai
ir varžtai į pakuotę neįtraukti. Už tinkamų varžtų ir kaiščių pasirinkimą atsako pats
montuotojas.

ĮSPĖJIMAS!

Pavojus dėl virstančių ar krintančių daiktų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Šį sieninį laikiklį naudokite tik kartu su tam skirtu gamintojo įkrovikliu.

▶

Prietaiso montavimas horizontaliai.

▶

Montuojant prie sienos, siena turi būti pakankamai tvirta.

▶

Sieninio laikiklio svoris:

2 kW (B1) 1,10 kg
3 kW (C1) 1,35 kg

17

1

*

TX25

3

3

3

*

*

2 kW (B1)mm (in.)

341 (13.43)

182 (7.17)

38 (1.5) 123,5 (4.86) 91,5 (3.6)

8.5 (.33)

220 (8.66) 123 (4.84)

110 (4.33)

198 (7.8)

283 (11.14)

38 (1.5) 24,5 (.96)

11 (.43)

8.5 (.33)

90 (3.54)

76 (2.99)

20 (.79)

20 (.79)

266 (10.47)

2

18

3 kW (C1)mm (in.)

417 (16.42)

182 (7.17)

38 (1.5) 123,5 (4.86)

40 (1.57) 89,5 (3.52)38 (1.5)

11 (.43)

8,5 (.33)

342 (13.46)

220 (8.66)

123 (4.84)

110 (4.33)

198 (7.8)

283 (11.14)

38 (1.5)

20 (.79) 90 (3.54)

38 (1.5)

20 (.79)

24,5 (.96)

76 (2.99)

LT

19

Valdymo elementai ir jungtys

(3) (4)

(1)

(2)

(2)

(5)

(6)

Valdymo ele­mentai ir jungtys

Nr. Funkcija

(1) USB jungtis

Prie USB jungties galima prijungti USB atmintinę, atnaujinti prietaiso
programą ir įrašyti įkrovos parametrus krovimo metu.

(2) Parinkčių vieta

– Parinktis „Išorinis paleidimas ir sustabdymas“
– Parinktis „Krovimas pagal temperatūrą“

(3) (-) įkrovimo laido jungtis

(4) (+) įkrovimo laido jungtis

(5) Tinklo laidas

(6) Elektrolito cirkuliacijos padėtis

20

(7)

(8)

(9)

Nr. Funkcija

2

1

TX25

(1)

13 S 1 Dete

S 2 C2 G

C1 G

C1 L

13V O

C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
14p

11

9

7

5

3

1

14

12

10

4

6

8

2

(7) Valdymo pultas

(8) Parinktis „LED juostelė“

Šviečia skirtinga spalva, priklau­somai nuo įkrovos būsenos.
Spalvų reikšmės apibūdintos
skyriuje „Valdymo pultas“

(9) Pasirinktinio kištuko ir įkrovimo

laidų dangtelis

Pasirinktinį kištuką ir įkrovimo
laidus galima pasiekti tik
nuėmus dangtelį (9). Tai daryda­mi vadovaukitės įspėjimais, pa­teiktais skyriaus „Parinktys“ da­lyje „Sauga“.

USB jungties dangtelį (1) galima pri­tvirtinti varžtu.

LT

2 kW pasirinkti­nio kištuko kon­taktų priskirtis

14 polių pasirinktinis kištukas korpuso
viduje

21

Plug

13 S 1 Dete

S 2 C2 G

C1 G

C1 L

13V O

C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
14p

11

9

7

5

3

1

14

12

10

4

6

8

2

Pin

Code Function

Plug

Pin

Code Function

13 S 1

wire white

14 Dete Detect

11 S 2 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND 10 13 VO13 V

wire brown Power Sup-

Remote Control wire 4

Option Box wire brown Option Box wire whi-

CBG Easy GND CBG Easy VCC

7 C1 L CAN 1Low 8 C2 L CAN 2Low

ply

wire white

Remote Control wi­re 1

te

wire yellow wire yellow

Remote Control wire 3
Option Box wire yellow
CBG Easy Detect

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

Remote Control wire 2
Option Box wire green

3 4
1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging
Extern Start / Stop Extern Start / Stop

Gateway Link

TagID Link

3 kW pasirinkti­nio kištuko kon-

Device for Charge & Connect

Optional for Pb Chargers

14 polių pasirinktinis kištukas korpuso
viduje

taktų priskirtis

22

Plug

Pin

Code Function

13 S 1 Status 1

Plug

Pin

Code Function

14 Dete Detect

LT

11 S 2 Status 2 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND 10 13 VO13 V

wire brown Power Sup-

Option Box wire brown Option Box wire white
CBG Easy GND CBG Easy VCC
Status
Air Puls

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

Option Box wire yellow
CBG Easy Detect

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

Remote Control wire 4

Remote Control wire 3

wire white

ply

Air Puls

wire white

Remote Control wire
1

Option Box wire green

3 4
1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging
Extern Start / Stop Extern Start / Stop

Remote Control wire 2

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

23

Valdymo pultas

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Nr. Funkcija

(1) Ekranas

(2) Meniu mygtukas

Galima pasirinkti norimą meniu.
Grįžkite atgal į aukštesnio lygio meniu.

(3) Mygtukai „Up / Down“ (aukštyn / žemyn)

Galima pasirinkti norimą meniu elementą.
Nustatoma norima vertė.

(4) Mygtukas „Pause /Start“ (pristabdymas / įjungimas)

Pertraukiama ir tęsiama įkrovos eiga.
Patvirtinamas meniu elementas arba nuostata.

(5) Indikatorius „Akumuliatorius atvėso“ (mėlynas)

Rodo, kad akumuliatorius atvėso ir yra paruoštas eksploatuoti.
Jei šviečia nemirksėdamas: baigus krauti praėjo nustatytas aušinimo lai­kotarpis arba pasiekta nustatyta akumuliatoriaus temperatūra.
Jei mirksi sekundiniu intervalu: taip pat suveikė vandens įpylimo indikato­rius. Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje Papildomų

funkcijų apžvalga.

(6) Indikatorius „Klaida“ (raudonas)

Jei šviečia nemirksėdamas: prietaisas sugeneravo klaidą. Esamomis aplin-

kybėmis tinkamas krovimas neįmanomas. Kai šviečia raudonas indikato­rius, krovimas nevyksta (yra nutrūkęs). Ekrane rodomas atitinkamas būse­nos kodas.
Trumpai sumirksi kas 3 s: prietaisas sugeneravo įspėjimą. Įkrovimo para­metrai netinkami, tačiau krovimas tęsiamas. Ekrane pakaitomis rodomas
atitinkamas būsenos pranešimas ir įkrovos būsena.

24

(7) Indikatorius „Krovimas“ (geltonas)

Šviečia: krovimo metu.
Mirksi: krovimas buvo pertrauktas.

(8) Indikatorius „Akumuliatorius įkrautas“ (žalias)

Jei šviečia nemirksėdamas: krovimas baigtas.
Jei mirksi sekundiniu intervalu: krovimas baigtas. Taip pat suveikė van-

dens įpylimo indikatorius. Daugiau informacijos ieškokite skyriaus „Ekra­nas“ dalyje Papildomų funkcijų apžvalga.

LT

25

Akumuliatoriaus krovimas

Eksploatavimo
pradžia

Kai įkroviklis pirmą kartą prijungiamas prie elektros tinklo, prietaisas veikia SE­TUP (nustatymo) režimu.

Šiuo režimu turi būti atlikti arba patvirtinti šie pagrindiniai nustatymai:

Kalba (anglų, vokiečių, prancūzų ir kt.)

-

Data, laikas ir laiko juosta

-

Įkrovimo laidų ilgis ir įkrovimo laidų skerspjūvis

-

Akumuliatoriaus tipas, charakteristikos, elementų skaičius ir krovimo laikas

-

arba akumuliatoriaus talpa

Prijunkite įkroviklį prie elektros tinklo.

1

Mygtukais „Up / Down“ (aukštyn /

2

žemyn) pasirinkite norimą meniu
kalbą.

Patvirtinkite mygtuku „Pause /

3

Start“ (pristabdymas / įjungimas).

Anglų kalba yra numatytoji kalba.

Mygtukais „Up / Down“ (aukštyn /

4

žemyn) pasirinkite laiko juostą.
Patvirtinkite mygtuku „Pause /

5

Start“ (pristabdymas / įjungimas).

Laiko juosta UTC + 1 Vidurio Europos
laikas (Berlynas) saugoma kaip stan­dartinė.

Reikalingos tokios nuostatos:

Vasaros laikas ĮJ. / IŠJ.

-

Valandų laiko formatas

-

Paros laikas

-

Data

-

Mygtukais „Up / Down“ (aukštyn /

6

žemyn) pasirinkite atitinkamą nuo­statą.

Patvirtinkite atitinkamą nuostatą

7

mygtuku „Pause /Start“ (pristabdy­mas / įjungimas).

Vasaros laiko įjungimo ir 24 h formato
parinktys įrašomos kaip standartinės.

26

Mygtukais „Up / Down“ (aukštyn /

8

žemyn) pasirinkite atitinkamą įkro­vimo laidų ilgį.

Patvirtinkite mygtuku „Pause /

9

Start“ (pristabdymas / įjungimas).

Įkroviklis sukonfigūruotas su tinkamo
įkrovimo laidų ilgio parinktimi, kaip nu­rodyta.

Neteisingai nustatytas įkrovimo laidų il­gis gali neigiamai paveikti krovimo pro­cesą!

Mygtukais „Up / Down“ (aukštyn /

10

žemyn) pasirinkite atitinkamą įkro­vimo laidų skerspjūvį.

Patvirtinkite mygtuku „Pause /

11

Start“ (pristabdymas / įjungimas).

Įkroviklis sukonfigūruotas su tinkamo
įkrovimo laidų skerspjūvio parinktimi,
kaip nurodyta.

LT

Neteisingai nustatytas įkrovimo laidų
skerspjūvis gali neigiamai paveikti kro­vimo procesą!

Jei rodoma įkrovimo konfigūracija

12

yra teisinga, patvirtinkite įkrovimo
konfigūraciją pristabdymo ir įjungi­mo mygtuku.

Įkroviklis yra iš anksto sukonfigūruotas
pagal užsakymą.

Jei įkroviklis buvo užsakytas be papildomos konfigūracijos, kaip standartiniai tai­komi šie parametrai:

Akumuliatorius šlapio tipo („Pb-Wet“) (PzS, GiS atveju)

-

Charakteristika 6 - RI

-

Maksimalus įkrovikliui nustatytas akumuliatoriaus blokų skaičius

-

Krovimo laikas 7–8 val.

-

Jei konfigūracija neatitinka naudojamo akumuliatoriaus tipo, parametrai turi būti
atitinkamai pakoreguoti.

Daugiau informacijos apie įkroviklio parametrus ieškokite skyriaus „Ekranas“ daly­je Nuostatų parinkčių konfigūravimo režimu apžvalga

Krovimo pradžia

ĮSPĖJIMAS!

Įkraunant pažeistus akumuliatorius kyla pavojus dėl iš akumuliatoriaus išbėgu­sios rūgšties ar sprogimo.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš kraudami įsitikinkite, kad įkrautinas akumuliatorius nėra pažeistas.

▶

27

ĮSPĖJIMAS!

Pavojus dėl netinkamo akumuliatoriaus tipo ir netinkamų krovimo nuostatų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš pradėdami krovimo procesą, įsitikinkite, kad įkroviklyje nustatytas rei-

▶

kiamas akumuliatoriaus tipas.
Prieš įkraunant turi būti nustatyti šie atskirų tipų akumuliatorių parametrai:

▶

įkrovimo kreivė
vardinė įtampa (akumuliatoriaus blokų skaičius)
akumuliatoriaus talpa (Ah) arba krovimo trukmė (h)

Daugiau informacijos apie įkroviklio parametrus ieškokite skyriaus „Ekranas“ daly­je Konfigūravimo režimas.

ATSARGIAI!

Jei krovimo kištuko kontaktai labai purvini, galima sugadinti prietaisus.

Dėl padidėjusios kontaktų varžos krovimo kištukas gali perkaisti ir sugesti.

Valykite krovimo kištuko kontaktus, kad ant jų nesikauptų nešvarumai.

▶

Prijunkite įkroviklį prie elektros tinklo.

1

Klausiama, ar nustatyti teisingi įkraunamo akumuliatoriaus parametrai.

Po to atveriamas standartinio režimo
ekranas. Ekrane rodomi įkroviklio para­metrai:

Akumuliatoriaus tipas (pvz., „Pb-

-

WET“)
Krovimo charakteristika (pvz., IUI)

-

Vardinė įtampa (pvz., 48 V)

-

Talpa (pvz., 300 Ah)

-

savaitės diena, data ir laikas.

-

Įkroviklio parametrai gali būti nustatyti individualiai. Daugiau informacijos apie
įkroviklio parametrus ieškokite skyriaus „Ekranas“ dalyje Konfigūravimo režimas.
Įsitikinkite, kad įkrautinas akumuliatorius atitinka įkroviklio konfigūraciją.

Prijunkite krovimo kištuką.

2

Įkroviklis atpažins, kad prijungtas akumuliatorius, ir pradės krovimą. Jei įjungta
krovimo atidėjimo funkcija, krovimas prasidės praėjus nustatytam atidėjimo laiko­tarpiui. Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje Konfigūravimo

režimas.

Krovimo metu ekrane rodomos šios vertės:

Momentinė įkrovos srovė (A)

-

Momentinė įkrovos įtampa (V)

-

Esama įkrova (Ah)

-

Akumuliatoriaus temperatūra, pasirinkus įkrovimo pagal temperatūrą va-

-

riantą
Laikas (vv:mm) nuo krovimo pradžios

-

28

Momentinė įkrova vaizduojama akumuliatoriaus ženklu. Kuo daugiau stulpelių,
tuo daugiau įkrautas akumuliatorius. Kai akumuliatorius įkraunamas visiškai, įsi­jungia minučių skaitiklis (žr. pav. dešinėje). Juo skaičiuojamas nuo įkrovimo pabai­gos praėjęs laikas minutėmis. Taip lengviau nuspręsti, kuris akumuliatorius labiau­siai atvėso, jei vienu metu buvo kraunami keli akumuliatoriai.

Jei vietoj minučių skaitiklio teberodomas standartinis ekrano rodinys:

Mygtukais „Aukštyn / Žemyn“ persijunkite tarp minučių skaitiklio ir standarti-

1

nio ekrano rodinio.

LT

Krovimo per­traukimas

Kai akumuliatorius visiškai įkraunamas, visi 4 akumuliatoriaus ženklo stulpeliai ro­domi juoda spalva. Kai tik akumuliatorius visiškai įkraunamas, užsidega žalia lem­putė.

Akumuliatorius yra visada pa-

-

ruoštas naudoti.
Akumuliatorius gali likti prijungtas

-

prie įkroviklio neribotą laiką.
Palaikomasis krovimas apsaugo

-

nuo savaiminio akumuliatoriaus
išsikrovimo.

Krovimo eiga pertraukiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

1

Kai įkrovimas pertraukiamas:

Mirksi indikatorius „Krovimas“ (gel-

-

tonas).

Krovimo eiga tęsiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas) dar kartą.

2

29

Kol akumuliatorius prijungtas prie įkroviklio, pertraukti ir vėl atnaujinti krovimo
eigą galima paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungimas). Per­jungti rodinio režimą spaudžiant meniu mygtuką, kaip tai apibūdinta skyriuje „Ek­ranas“, galima tik tada, kai akumuliatorius yra atjungtas nuo įkroviklio.

Krovimo baigi­mas

ĮSPĖJIMAS!

Pavojus dėl susikaupusio deguonies ir vandenilio užsidegimo dėl kibirkščių, atsi­radusių atjungiant įkroviklio laidus.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš atjungdami krovimo kištuką ar gnybtus, sustabdykite krovimo eigą pa-

▶

spausdami mygtuką „Stop / Start“ (pristabdymas / įjungimas).

ĮSPĖJIMAS!

Pavojus dėl įkrovimo metu atjungtos kištukinės jungties.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Įkrovimo metu neatjunkite kištukinės jungties.

▶

Nelieskite krovimo kištuko kontaktų, kuriais teka srovė.

▶

ATSARGIAI!

Atjungiant akumuliatorių nuo įkroviklio, kai krovimas dar nebaigtas, kyla aku­muliatoriaus apgadinimo pavojus.

Kyla akumuliatoriaus apgadinimo pavojus.

Atjunkite akumuliatorių nuo įkroviklio tik tada, kai akumuliatorius bus visiškai

▶

įkrautas (šviečia žalias įkrauto akumuliatoriaus indikatorius).

Kai akumuliatorius yra visiškai įkrautas ir atvėsta, įsižiebia šie indikatoriai:

Indikatorius „Akumuliatorius įkrau-

-

tas“ (žalias)
Indikatorius „Akumuliatorius

-

atvėso“ (mėlynas)

Norėdami užtikrinti optimalų akumulia­toriaus eksploatavimo laikotarpį, pir­miausia, vadovaudamiesi toliau pateik­tu paaiškinimu, atjunkite akumuliatorių
nuo įkroviklio, kai mėlynas atvėsusio
akumuliatoriaus indikatorius užsidegs
kartu su žaliu indikatoriumi. Jei naudo­jate daugiau įkroviklių, išimkite pir­miausia tą akumuliatorių, kuris ilgiau­siai yra tinkamai pakrautas (labiausiai
atvėsęs).

30

Krovimo eiga baigiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

1

Ištraukite krovimo kištuką.

2

Jei įkrovimo kontaktai yra atviri, automatinio tuščiosios eigos aptikimo funkcija
užtikrina, kad įkrovimo kontaktuose nėra įtampos.

LT

31

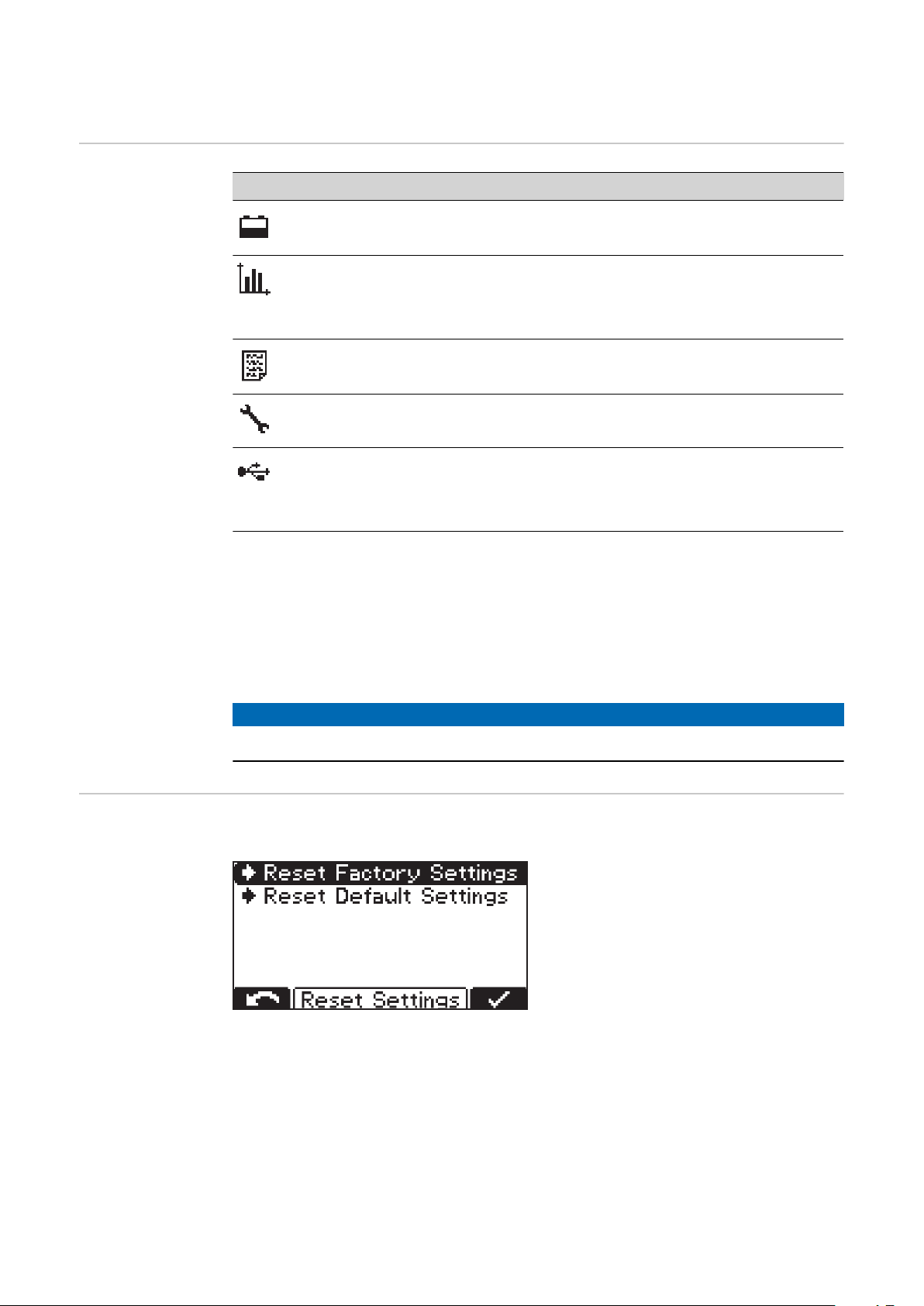

Ekranas

Rodinio režimų
apžvalga

Nr. Funkcija

Standartinis režimas

Standartiniu režimu ekrane rodomi krovimo parametrai

Statistikos režimas

Rodomas prietaiso veikimo režimų dažnis ir bendra įkrovimo trukmė va­landomis, taip pat pateikiama suminė ir vidutinė galia Ah bei įkrovai su­vartota elektros energija.

Istorijos režimas

Pateikiama informacija apie visų įrašytų krovimo procesų parametrus

Konfigūravimo režimas

Skirtas visoms prietaiso nuostatoms ir krovimo procesui konfigūruoti

USB režimas

USB režimu galima atnaujinti prietaiso programą, į prijungtą USB at­mintinę įrašyti ir įkelti prietaiso konfigūraciją bei krovimo parametrus
krovimo metu.

Kol akumuliatorius prijungtas prie įkroviklio, pertraukti ir vėl atnaujinti krovimo
eigą galima tik paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungimas). Pe­rjungti rodinio režimą spaudžiant meniu mygtuką galima tik tada, kai akumuliato­rius yra atjungtas nuo įkroviklio. Išsamus rodinio režimų aprašymas pateiktas kita­me skyriuje.

Įkrovimo pertraukos metu meniu funkcijų pasirinkimas yra ribotas.

PRANEŠIMAS!

Įkrovimo pertraukos metu meniu funkcijų pasirinkimas yra ribotas.

Nuostatų atstata Meniu punkte yra 2 visų atliktų nustatymų atstatos parinktys:

Pasirenkant „Reset Factory Settings“
(atstatyti gamyklines nuostatas).

Atstatomos gamyklinės nuostatos.

-

Pasirenkant „Reset Default Settings“
(atstatyti numatytąsias nuostatas).

Atstatomos standartinės gaminto-

-

jo nuostatos.

32

Standartinis režimas

LT

Standartinis
režimas

Įjungus tinklo kištuką į elektros tinklą, ekrane automatiškai atveriamas standarti­nis režimas.

Standartiniu režimu ekrane rodomi šie
kroviklio parametrai:

Akumuliatoriaus tipas (pvz., „Pb-

-

WET“)
Krovimo charakteristika (pvz., IUI)

-

Vardinė įtampa (pvz., 48 V)

-

Talpa (pvz., 300 Ah)

-

Savaitės diena, data ir laikas

-

Įkroviklio parametrai gali būti nustatyti individualiai. Daugiau informacijos ieško­kite dalyje „Konfigūravimo režimas“.

33

Statistikos režimas

Statistikos
režimas

Statistikos režimu horizontaliomis
juostelėmis rodomas šių prietaiso veiki­mo būsenų dažnis:

„Idle“ (tuščioji eiga)

-

„Charging“ (krovimas)

-

„Floatingcharge“ (palaikomasis

-

krovimas)
„Cooldown“ (aušinimas)

-

„Error“ (klaida)

-

Mygtukais „Aukštyn / Žemyn“ persijunkite tarp 1/2 ir 2/2 puslapio.

1

2/2 puslapyje pateikiamos tokios
vertės:

Bendrasis operacijų „Charges“

-

(krovimas) skaičius.
Bendroji įkrauta galia (Ah).

-

Vidutinė įkrauta galia Ah vienai

-

operacijai „Charge“ (krovimas).
Iš viso suvartota elektros energijos

-

(kWh).
Vidutinė elektros energija (kWh),

-

suvartota vienai operacijai „Char­ge“ (krovimas).

Suvartota elektros energija yra startinė vertė, ji gali iki 5 % skirtis nuo faktiškai
suvartoto elektros energijos kiekio. Esant mažesniam galios lygiui skirtumas gali
būti didesnis.

34

Istorijos režimas

(1)

(2)

(3)

(4)

(5) (7)

(6)

Istorijos režimas Pateikiama informacijos apie visų įrašytų krovimo procesų parametrus. Kad būtų

galima pavaizduoti perjungiamus arba skirtingus rodinius, pateikiami du rodinio
variantai:

Mygtukais „Up / Down“ (aukštyn / žemyn) pereikite per puslapius, skirtus

1

kiekvienam įrašytam krovimo procesui.

Rodinių lango turinys

Krovinio pradžios data, pvz.: 2014 m. birželio 19 d., ketvirtadienis.

-

Krovinio pradžios laikas, pvz.: 19:29 arba krovimo laikas, pvz.: 8 h 28 min.

-

Įtampa krovimo pradžioje, pvz.: 45,9 V.

-

Įtampa po 5 minučių, pvz.: 47,9 V.

-

Įtampa krovimo pabaigoje, pvz.: 48,0 V.

-

Įkrauta Ah, pvz.: 397 Ah.

-

Įkrauta kWh, pvz.: 19 kWh.

-

Krovimo charakteristika, pvz.: 6 RI.

-

Nustatytas krovimo laikas, pvz.: 8–9 val., arba nustatyta įkrova Ah, pvz.: 400

-

Ah arba nustatytas krovimo pabaigos laikas (nepavaizduotas).

LT

Rodomi ženklai

Nr. Funkcija

(1) Visiškai įkrautas akumuliatorius

Krovimas baigtas.

(2) Tuščias akumuliatorius

Krovimas nebaigtas.

(3) Šauktukas su skaičiais

Sugeneruotas įspėjimas su atitinkamu būsenos pranešimo kodu. Daugiau
informacijos ieškokite dalyje Būsenos pranešimai.

(4) Ženklas su skaičiumi

Sugeneruota klaida su atitinkamu būsenos pranešimo kodu. Daugiau infor­macijos ieškokite dalyje Būsenos pranešimai.

35

(5) Raktas su varnele

Krovimas teisingai baigtas pristabdymo ir įjungimo mygtuku.

(6) Raktas su kryžiuku

Krovimas baigtas nepaspaudus pristabdymo ir įjungimo mygtuko.

(7) Krovimo informacija

Tam tikrų akumuliatoriaus duomenų indikatorius įkrovos pradžioje ir pa­baigoje:
Blokų skaičius
Ah
Charakteristika
Akumuliatoriaus tipas

36

Konfigūravimo režimas

LT

Nuostatų pa­rinkčių kon­figūravimo
režimu apžvalga

„Charging settings“ (krovimo nuostatos): Akumuliatoriaus nuostatos

Akumuliatoriaus tipas, pvz., šlapio tipo

-

Krovimo charakteristika, pvz., IU

-

Talpa (Ah) arba įkrovos trukmė (h), atsižvelgiant į krovimo charakteristikas.

-

Blokai: įtampa (V) ir akumuliatoriaus blokų skaičius arba automatinis blokų

-

skaičiaus nustatymas.

ATSARGIAI!

Akumuliatoriaus gedimo pavojus dėl klaidingai nustatytų verčių.

Gali būti padaryta žala turtui.

Automatinis akumuliatoriaus blokų nustatymas įmanomas tik šios var-

▶

dinės įtampos akumuliatoriuose: 12 V ir 24 V, skirtuose 24 V prietaisams;
24 V ir 48 V, skirtuose 48 V prietaisams.
Nenaudokite automatinio akumuliatoriaus blokų skaičiaus nustatymo

▶

akumuliatoriuje, kurio įkrova visiškai išsekusi.

Kitos nuostatos:

-

leidžia pritaikyti asmenines parinktis krovimo charakteristikai.

„Additional functions“ (papildomos funkcijos): Papildomos funkcijos

Mėlynas LED

-

Išorinis įjungiklis-išjungiklis

-

Papildymo indikatorius

-

Parinkčių sritis

-

Pakartotinis įkrovos įjungimas po tinko klaidos

-

„General options“ (bendrosios nuostatos): Bendrosios nuostatos

Kalba

-

Kontrastas

-

Laikas (hh:mm:ss)

-

Laiko juosta
Vasaros laikas / įprastinis laikas
Data (mmmm-mm-dd)

-

Įkroviklio laido ilgis (m)

-

-

Įkroviklio laido skersmuo (mm2)
Kint. srovės ribotuvas

-

Temperatūros verčių vienetas

-

Prieigos prie konfigūravimo meniu kodas įjungtas / išjungtas.

-

Laiko intervalas USB rakte įrašomam (-iems) parametrui (-ams).

-

Iš naujo nustatyti statistiką

-

Iš naujo nustatyti istoriją

-

„Reset Settings“ (nuostatų atkūrimas)

Su papildomu patikrinimu (OK? (gerai?)), kuriam reikalingas papildomas pa-

-

tvirtinimas.

37

Prieiga prie kon­figūravimo
režimo

Visų pirma atveriamas ekranas su da­tos, laiko ir naudojamos programinės
įrangos versijos rodmeniu.

Mygtukais „Up / Down“ (aukštyn / žemyn) gali būti atverta tokia informacija:

1

Krautuvo serijos numeris ir konfigūravimo atminties serijos numeris ir ver-

-

sija.
Valdymo / galios elektronikos informacija: aparatūros versija ir serijos nu-

-

meris.
Programinė įranga: pagrindinė programinė įranga, antrinė programinė

-

įranga, pirminė programinė įranga ir charakteristikų kreivių bloko versija.

Konfigūravimo meniu nustatomas taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

1

Būsite paraginti įvesti kodą.

Reikalingas kodas 1511 įvedamas taip:

Naudodamiesi mygtukais „Up / Down“ (aukštyn / žemyn) įveskite pirmąjį kodo

1

skaitmenį.
Meniu mygtuku įvedamas kitas kodo skaitmuo.

2

Kaip aprašyta pirmiau, tęskite procedūrą, kol įvesite visą kodą.

3

Įvestį patvirtinkite mygtuku „Pause /Start“ (pristabdymas / įjungimas).

4

Būsite paraginti pasirinkti vieną iš pag­rindinių konfigūravimo režimo meniu
elementų.

38

Pasirinkę meniu elementą galite pama­tyti raginimą perskaityti naudojimo
instrukciją. Patvirtinkite šią nuorodą
dar kartą paspausdami mygtuką „Pau­se /Start“ (pristabdymas / įjungimas).

Konfigūracijos meniu ir jo submeniu navigacijos procedūra:

Mygtukais „Up / Down“ (aukštyn / žemyn) pasirinkite norimo meniu elementą.

1

Mygtuku „Pause /Start“ (pristabdymas / įjungimas) patvirtinkite meniu ele-

2

mentą ir dar kartą patvirtinkite antrojo patvirtinimo užklausą (pvz., OK? (ge­rai?)).

Jei reikia, mygtukais „Up / Down“ (aukštyn / žemyn) pasirinkite reikiamą ele-

3

mentą (pvz., „Off / On“ (išjungti / įjungti)) arba įveskite vertę.
Patvirtinkite įvestį mygtuku „Pause /Start“ (pristabdymas / įjungimas).

4

Jei, patvirtinus ankstesnę nuostatą, žymeklį reikia perkelti į kitą nuostatą ar

5

padėtį, reikia pakartoti procedūrą, apibūdintą aprašant 3 ir 4 veiksmus.

Jei norite išeiti iš meniu:

Meniu mygtuku grįžkite atgal į aukštesnio lygio meniu.

6

LT

Atsijungimas
nuo konfigūraci­jos režimo

Jei konfigūracijos režimu bus pakeistas vienas ar keli atitinkami krovimo proceso
parametrai, išjungiant konfigūracijos režimą dar kartą paklausiama, ar reikia pri­imti nustatytus parametrus.

Išjungiant konfigūracijos režimą, turi būti patvirtinti šie parametrai:

Charakteristika

-

Akumuliatoriaus talpa Ah (išskyrus RI charakteristiką)

-

Akumuliatoriaus blokų skaičius

-

Išlyginamasis įkrovimas ĮJ. / IŠJ.

-

CAN protokolas

-

Pavyzdys:

Charakteristikos pakeitimas iš 3 - IUI
(Pb-WET) į 6 - RI (Pb-WET).

Jei nuostata nepatvirtinama, įkroviklis
persijungia į konfigūracijos režimą ir
parametrą galima pakeisti nustatant
norimą vertę.

39

USB režimas, kai įjungtas konfigūracijos režimas

USB režimas USB režimu ekrane rodoma, ar prijung-

ta USB atmintinė.

USB atmintinė turi atitikti šiuos reika­lavimus:

Formatavimas: FAT32

-

Maks. 32 GB

-

nesuskaidyta į kelias dalis

-

Programinė įranga „I-SPoT-VIEWER“ (www.fronius.com/i-spot) palaiko USB rak-
to duomenų vizualizavimą ir vertinimą.

Norėdami pradėti duomenų atsisiuntimą, patvirtinkite tai paspausdami mygtuką
„Pause /Start“ (pristabdymas / įjungimas). Jei atsisiuntimo nepatvirtinsite, pa­spaudus mygtuką „Pause /Start“ (pristabdymas / įjungimas) atsisiuntimas auto­matiškai prasidės po vienos minutės.

Kai vyksta krovimas, paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungi­mas) galima prijungti USB atmintinę. Galima tik nuskaityti duomenis, o ne atnau­jinti ar įkelti konfigūraciją.

„Safely remove“ (saugiai išimti)

Kai pageidaujamas veiksmas baigtas, saugiai išimkite USB atmintinę.

-

„Update“ (atnaujinti)

Parodomas USB atmintinėje įrašytų tinkamų atnaujinimo failų sąrašas.

-

Pasirinkite ir patvirtinkite norimą failą taip pat, kaip eidami per nuostatas.

-

Nekeiskite automatiškai sugeneruotų atnaujinimo failų pavadinimų.

-

Naujausia mikroprograminė įranga yra atsisiuntimo srityje, esančioje FRO-

-

NIUS interneto svetainėje.
Mikroprograminės įrangos diegimo instrukcijos yra atsisiųstame ZIP faile.

-

„Download“ (atsisiųsti)

Prietaiso duomenų registre įrašyti duomenys ir užfiksuoti krovimo parametrai

-

įrašomi į USB atmintinę ir yra skirti programai „I-SpoT VIEWER“.
Be to, įrašomi įvykiai („Events“), taip pat prietaiso parametrai ir naudotojo

-

charakteristikos (konfigūracija).
Duomenų registrui gali būti pasirinkti šie laiko intervalai:

-

1 mėnuo
3 mėnesiai
Viskas
Nuo praėjusio karto

40

„Download optional“ (atsisiųsti pasirinktinai)

Galimos šios parinktys:

„I-SPoT-VIEWER“

-

Užfiksuoti duomenys įrašomi kaip ir funkcijos „Download“ (atsisiųsti)atveju,
bet šie duomenys yra skirti tik „I-SPoT VIEWER“.
Įrašyti duomenų registre

-

Užfiksuoti duomenys įrašomi, kaip ir funkcijos „Download“ (atsisiųsti) atveju,
bet šie duomenys yra ne „I-SPoT VIEWER“ formato, o .csv formato failai.
(automatiškai sukuriama struktūra, skirta .csv failams: *
Fronius\<prietaiso serijos Nr.>\Charges\<yyyymmdd>\<hhmmss.csv>)
Įvykių įrašymas.

-

Įvykiai (angl. „Events“) įrašomi į USB atmintinę.
Konfigūracijos įrašymas.

-

Prietaiso nuostatos įrašomos į USB atmintinę.

„Load configuration“ (įkelti konfigūraciją)

Įkelia USB rakte įrašytą tinkamą prietaiso konfigūraciją į prietaisą.

-

„Load dealer text“ (įkelti pardavėjo tekstą)

Čia galima iš USB rakto įkelti tekstinį failą, kuris rodomas, kai įvyksta prietai-

-

so klaida.
Tekstiniame faile, pvz., gali būti pateikiami pardavėjo kontaktiniai duomenys.

-

Failas turi būti „Unicode“, .txt formato ir įrašytas USB rakte.

-

Failo pavadinimas turi būti „dealer.txt“.

-

Teksto ilgis ribojamas iki 99 ženklų.

-

LT

* Jei krovimo metu prijungiama USB atmintinė, .csv formato failai įrašomi

tiesiai į USB atmintinę. Aplankų struktūra taip pat sukuriama automatiškai
ir skiriasi, nes vietoj aplanko „Charges“ (krovimai) sukuriamas aplankas
„Datalog“ (duomenų žurnalas).

41

Įkrovimo nuostatos konfigūravimo režimu

Įkrovimo nuo­statų apžvalga

Elektrolito cirku­liacija

Toliau išsamiai apibūdintas meniu elementas „Settings“ (nuostatos) iš pirmiau
apibūdinto meniu „Charging settings“ (krovimo nuostatos). Naršymas vyksta taip,
kaip apibūdinta skyriuje Papildomos funkcijos konfigūravimo režimu.

Atveriamas meniu su toliau nurodytomis parinktimis:

Parinktys išsamiau aprašomos toliau.

Elektrolitų apykaitos siurblys „Air
Pump“ („Selectiva 220 V“ variante
nėra):

Elektrolito cirkuliacijos ciklą kontro­liuoja akumuliatoriaus įkrovimo siste­mos valdymo sistema. Šiam tikslui gali­ma pasirinkti įvairias parinktis.

Galimos tokios elektrolito cirkuliacijos nuostatos:

„Off“ (išjungti)

Elektrolito cirkuliacija išjungta.

-

„Continuous“ (nuolatinis )

Elektrolito cirkuliacija nuolat įjungta.

-

„Program“ (programa) nuo 1 iki 5

Gamykloje įvestos elektrolito cirkuliacijos programos ir jų atitinkami paramet-

-

rai pateikiami skyriaus „Ekranas“ dalyje „Nuostatos“.

„Automatic“ (automatinis)

Automatinis elektrolito cirkuliacijos srauto reguliavimas pagal nustatytus

-

akumuliatoriaus parametrus.

„User“ (naudotojas) – „On“ (įjungti) / „Off“ (išjungti)

Atskiros elektrolito cirkuliacijos nuostatos.

-

„On“ (įjungti) ir „Off“ (išjungti) nuostatos lemia oro srauto intervalų impulso ir

-

pauzės santykį.

Gamykloje įvestos elektrolito cirkuliacijos programos ir atitinkami parametrai pa­teikiami šioje lentelėje:

42

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Kiekvienoje iš šių programų solenoidinis vožtuvas atidaromas laikui „ON 1“ (įjungti

1) ir uždaromas laikui „OFF 1“ (išjungti 1). Šis procesas kartojamas tiek kartų,
kiek nurodyta skiltyje „Kartoti“ („Repeat“). Po to, kai procesas pakartojamas tiek
kartų, kiek nurodyta, procesas tęsiamas su „ON 2“ (įjungti 2) ir „OFF 2“ (išjungti

2), kol krovimas yra baigiamas.

LT

Krovimas pagal
temperatūrą

Krovimas pagal temperatūrą („Temperature-controlled charging“):

Galimos tokios krovimo pagal temperatūrą nuostatos:

„Automatic“ (automatinis) / OFF (išjungti) / „required“ (privalomas)

„automatic“ (automatinis)... nuo temperatūros priklausantis krovimo charak-

-

teristikų koregavimas.
OFF (išjungti)... į išmatuotą akumuliatoriaus temperatūrą neatsižvelgiama.

-

„required“ (privalomas)...

-

krovimas prasideda tik tada, kai prijungtas temperatūros jutiklis.

Klaida: viršyta temperatūra („Error overtemperature“) – ON / OFF (įjungti /
išjungti)

ON (įjungti)... klaidos pranešimas, kai viršyta akumuliatoriaus temperatūra.

-

Krovimo eiga sustabdoma ir gali būti tęsiama po to, kai akumuliatorius atvės
ir bus prijungtas iš naujo.
OFF (išjungti)... nerodomas klaidos pranešimas viršijus leistiną akumuliato-

-

riaus temperatūrą.

Įspėjimas: viršyta temperatūra („Warning overtemperature“) – ON / OFF (įjung­ti / išjungti)

ON (įjungti)... įspėjimas, kad viršyta akumuliatoriaus temperatūra.

-

OFF (išjungti)... nerodomas įspėjamasis pranešimas viršijus leistiną akumulia-

-

toriaus temperatūrą.

43

Tam tikrų charakteristikų atveju reikalingas išorinis temperatūros jutiklis. Jei tokia
charakteristika pasirinkta konfigūracijos režimu, pasirodo pranešimas, kad reika­lingas išorinis temperatūros jutiklis.

Šių charakteristikų atveju reikalingas išorinis temperatūros jutiklis:

28 - FCC IUI - CSM WET

-

30 - FCC IUI - WET

-

Jei pasirenkama charakteristika, kurios
atveju reikalingas išorinis temperatūros
jutiklis, pasirodo pranešimas.

Nurodymą patvirtinkite pristabdy-

1

mo ir įjungimo mygtuku.

Išlyginamoji
įkrova

„Equalising charge“ (išlyginamoji įkrova)

OFF (išjungti)

Išlyginamoji įkrova nenaudojama.

-

„Delay“ (atidėjimas)

Jei akumuliatorius lieka prijungtas prie akumuliatoriaus įkrovimo sistemos pa-

-

sirinkus parinktį „equalize charge delay“ (išlyginamojo krovimo atidėjimas),
naudojamas specialusis įkrovimas. Jis neleidžia susisluoksniuoti rūgščiai.
Elektros srovės (amperai / 100 ampervalandžių), įtampos (voltai / bloke) ir

-

išlyginamojo įkrovimo trukmės parametrus galima keisti.

Savaitės diena („Weekday“)

Savaitės dienos nuoroda, kada turi būti atliktas išlyginamasis krovimas.

-

Elektros srovės (amperai / 100 ampervalandžių), įtampos (voltai / bloke) ir

-

išlyginamojo įkrovimo trukmės parametrus galima keisti.

Išlyginamasis įkrovimas rankiniu būdu („Rankinis“)

Išlyginamąjį įkrovimą galima įjungti rankiniu būdu, spaudžiant mygtuką ekra-

-

ne.
Praėjus nustatytai delsos trukmei, išlyginamasis įkrovimas prasideda pagal

-

nustatytus parametrus.
Elektros srovės (amperai / 100 ampervalandžių), įtampos (voltai / bloke) ir

-

išlyginamojo įkrovimo trukmės parametrus galima keisti.
Ši funkcija veikia tik vandeniu užpildytų švino akumuliatorių kreivėse.

-

44

Suaktyvinus išlyginamojo įkrovimo nuostatą, pradiniame puslapyje šalia nustatytų
ampervalandžių / nustatytos įkrovimo trukmės pateikiamas ženklas, nurodantis,
ar išlyginamasis įkrovimas atliekamas arba ar gali būti pradėtas.

Atidėjimas „Delay“ (atidėjimas)

„Charge start delay“ (krovimo pradžios delsa)

Faktinio krovimo pradžios atidėjimo laikas (minutėmis), palyginti su krovimo

-

pradžios laiku.

„Charge end delay“ (krovimo pabaigos atidėjimas)

Signalizuoto įkrovimo pabaigos atidėjimo laikas (minutėmis) (pvz., ekranas

-

žalias), palyginti su faktiniu įkrovimo pabaigos laiku.

At mains failure restart charging (pakartotinio krovimo pradžia po tinklo klaidos)

Jei pasirinkta ši parinktis, po elektros tinkle įvykusio sutrikimo krovimas auto-

-

matiškai pradedamas, kai vėl atkuriamas elektros tiekimas.

At mains failure (esant tinklo klaidai)

Pradėti įkrovimą iš naujo

-

Automatiškai / tęsti įkrovimą

-

LT

Jei pasirinkta įkrovimo pradėjimo iš naujo parinktis, po elektros tinkle įvykusio su­trikimo krovimas automatiškai pradedamas, kai vėl atkuriamas elektros tiekimas.

Jei pasirinkta parinktis „Automatiškai / tęsti įkrovimą“, po elektros tinkle įvykusio
sutrikimo krovimas automatiškai tęsiamas, kai vėl atkuriamas elektros tiekimas.

Kalendorius Kalendorius („calendar“)

Kalendoriaus funkcija leidžia pradėti krovimą automatiškai pagal šiuos kriterijus:

Laiko intervalas, per kurį krovimas negali prasidėti, jei akumuliatorius yra pri-

-

jungtas.
Laiko intervalas, per kurį turi būti pradėtas krovimas, nustatytas 1 apibrėžta

-

charakteristika, jei akumuliatorius yra prijungtas.
Laiko intervalas, per kurį turi būti pradėtas krovimas, nustatytas 2 apibrėžta

-

charakteristika, jei akumuliatorius yra prijungtas.

Jei norite įjungti kalendoriaus funk-

1

ciją, pasirinkite nuostatą ON (įjung­ti) ir patvirtinkite.

45

Meniu punktas „Charging settings“
(krovimo nuostatos):

Visų charakteristikų akumuliato-

-

riaus tipas:
pvz., „Pb-WET“.
Charakteristikos nuostatos pasirin-

-

kus atitinkamą charakteristiką.

Naudojant kalendoriaus funkciją („Calendar“) galima pasirinkti kitas nuostatas:

1–5 dienų nuostatos:
(„Day Setting 1-5“):
dienos nuostatomis galima nustatyti iki
5 skirtingų krovimo pradžios laiko pro­filių su tokiomis nuostatomis:

1 charakteristikos ženklas:

-

Laikotarpis, per kurį bus pradeda­mas krovimas pagal 1 charakteris­tiką (pvz., 0.00–6.00).
„Stop“ (stabdymas):

-

Laikotarpis, per kurį krovimas ne­turi vykti (pvz., 6.00–20.00)
1 charakteristikos ženklas:

-

Laikotarpis, per kurį bus pradeda­mas krovimas pagal 1 charakteris­tiką (pvz., 20.00–24.00)

PRANEŠIMAS!

Nustatyti laikotarpiai jau vykstančiam krovimo procesui negalioja.

Jei minėtame pavyzdyje akumuliatorius prijungiamas 05.45, krovimo pabai-

▶

gos laikas nustatomas pagal poreikį ir krovimas nepertraukiamas iki pabaigos
laiko, nurodyto nustatytam laikotarpiui (pavyzdyje – 06.00).
Jei akumuliatorius prijungiamas per laikotarpį „Stop“ (sustabdymas), krovi-

▶

mas automatiškai pradedamas per kitą laikotarpį. Jei krauti rankiniu būdu pri­jungiama per laikotarpį „Stop“ (sustabdymas), krovimas vyksta pagal 1 cha­rakteristiką.

Papildomos nuostatos:

Nustatytos charakteristikos keiti-

-

mas:
charakteristikos ženklas.
Nustatytos charakteristikos pašali-

-

nimas:
Pašalinti („remove“).

46

Nuostata „Week Setting“ (savaitės
nuostata):

Galima parinkti 3 skirtingas sa-

-

vaitės nuostatas.

Anksčiau sukurta dienos nuostata gali
būti priskirta bet kuriai savaitės dienai.

Nuostata „Year Setting“ (metų nuosta­ta):

keliems kalendoriaus laikotarpiams

-

(pvz., 1.1. –7.1) priskirti po vieną
savaitės nuostatą.

LT

Specialusis kro­vimas

Kai įjungta kalendoriaus funkcija, ekra­ne rodomas kalendoriaus ženklas (čia
su ženklu „4“).

Specialusis krovimas („Special Charges“)

Parinktimi „Specialusis krovimas“
(„Special Charges“) galima pasirinkti
laikinai įjungti vieną ar kitą krovimo
tipą.

Kartojimo („repeat“) nuostata apibrėžiama, kaip dažnai turi būti taikomas pakaiti­nis krovimo režimas, iki kol prietaisas grįžta atgal į pradinę krovimo nuostatą:

Nuostatų diapazonas

Nuo 1 iki 99 pakartojimų

-

Išjungti paleidimo mygtuką („Disable Start Button“)

47

„ON“ (įjungti)

Krovimo proceso paleisti pristabdymo ir įjungimo mygtuku negalima, pvz.,

-

viena iš priežasčių yra apsauga nuo prieigos.

„OFF“ (išjungti)

Krovimo procesą galima paleisti pristabdymo ir įjungimo mygtuku.

-

Taip pat galima pasirinkti tokias nuo­statas:

Charakteristika:

-

pvz., „Deep discharge 10“ (stiprus
įkrovos išsekimas 10)
Akumuliatoriaus elementų

-

skaičius:
„Cells“ (elementai), pvz., 12 x
akumuliatoriaus talpa, Ah:

-

pvz., 375 Ah

Krovimas pagal
aplinkybes

Krovimas pagal aplinkybes („Opportunity Charge“):

Norint pailginti akumuliatoriaus eksp­loatavimo laikotarpį, pvz., galima įkrau­ti jį pakartotinai tuo metu, kai jis ne­naudojamas.

Galimos tokios charakteristikos nuo­statos:

Charakteristika

-

„Curve“, pvz., RI – „Pb-WET“
Krovimo laikas

-

(„Charging time“), pvz., 5–6 val.

Kai įkrovimas pagal aplinkybes yra „ON“ (įjungti) ir prijungiamas akumuliatorius,
ekrane matysite šį rodinį:

48

Indikatorius, kai pasirinkta RI charakteristika

Indikatorius kitų charakteristikų (pvz., IUI) atve­ju

Norėdami naudoti įkrovimą pagal aplinkybes:

Pasirinkite „Bėgiko simbolį“ (1) mygtuku „Up“ (aukštyn).

-

(1)

LT

Bėgiko simbolis (1)

DC jungtis DC jungtis („DC-Connection“):

Indikatorius, rodantis, kad prasidėjo krovimas
pagal aplinkybes

DC jungties meniu rasite DC jungties
patikrinimo nuostatą.
Jei DC jungties patikrinimo funkcija
įjungta (ĮJ.), krovimo metu patikrina­mas įkroviklio ir akumuliatoriaus ryšys.

Jei įkrovimo metu kyla problemų dėl
DC jungties, esant įjungtai DC jungties
patikrinimo nuostatai pateikiamas 17
būsenos pranešimas.
Ryšio problema gali kilti, pvz., jei su­sidėvėję ar nešvarūs įkrovimo kontak­tai.

49

Papildomos funkcijos konfigūravimo režimu

Papildomų funk­cijų apžvalga

Išsamus meniu punkto „Additional functions“ (papildomos funkcijos) paaiškini­mas pateikiamas konfigūravimo režimu. Naršymas vyksta taip, kaip apibūdinta
skyriuje „Konfigūravimo režimas“.

Pasirenkamas meniu „Additional

1

functions“ (papildomos funkcijos).

Atveriamas meniu su toliau nurodytomis parinktimis:

Rodinio „Blue
LED“ (mėlynas
šviesos diodas)
nuostata

Išorinis įjungik­lis / išjungiklis

Parinktys išsamiau aprašomos toliau.

Laikas minutėmis, kuris turi praeiti, iki kol įsižiebs mėlynas indikatorius „Akumu­liatorius atvėso“, rodantis, kad akumuliatorius pakankamai atvėso. Kaip nustatyta
vertė rodomas laikas nuo krovimo pabaigos.

Kartu su parinktimi „Krovimas pagal temperatūrą“ galima čia nustatyti tempe­ratūrą. Mėlynas indikatorius „Akumuliatorius atvėso“ įsižiebs, rodydamas, kad
akumuliatorius pakankamai atvėso, kai temperatūra nukris žemiau šios vertės.

Galimos tokios išorinio paleidimo / sustabdymo nuostatos:

50

„Button“ (mygtukas)

Išoriniu mygtuku galima imituoti pristabdymo ir įjungimo mygtuko funkciją.

-

„Normal“ (įprastas)

„Start ON“:

-

krovimas pradedamas, kai išorinis jungiklis uždaromas ir aptinkamas akumu­liatorius
arba kai prijungiamas krovimo kištukas uždarant pagalbinius kontaktus ir ap­tinkamas akumuliatorius.
„Start“ IŠJ.:

-

krovimas pradedamas, kai prijungiamas akumuliatorius.
„Stopp ON“:

-

krovimas sustabdomas, kai atidaromas išorinis jungiklis
arba kai atjungiamas krovimo kištukas atidarant pagalbinius kontaktus.
„Stopp“ IŠJ.:

-

atidaromas išorinis jungiklis arba nepaisoma pagalbinių kontaktų.

„Contact detection“ (kontaktų aptikimas)

ON (įjungti):

-

Jei esant parinkčiai „Start ON“ (įj.) prijungiamas akumuliatorius, o išorinis pa­leidimo / sustabdymo kontaktas nėra uždarytas, rodomas būsenos pra­nešimas (16) „Išorinis paleidimo / sustabdymo kontaktas nėra uždarytas“.
Jei esant parinkčiai „Stopp ON“ (įj.) pradedamas įkrovimas, o išorinis paleidi­mo / sustabdymo kontaktas atidaromas ir akumuliatorius nėra prijungiamas,
rodomas būsenos pranešimas (16) „Išorinis paleidimo / sustabdymo kontak­tas nėra uždarytas“.
OFF (išjungti):

-

Kontaktų aptikimo funkcija nevykdoma.

LT

Papildymo indi­katorius

Parinkčių sritis

Papildymo indikatorius yra pranešimas, kuris pasirodo, kai reikia į akumuliatorių
įpilti distiliuoto vandens. Laikas, po kurio reikia įpilti vandens, nustatomas taip:

kas x savaitę ir savaitės dieną,

pvz., kas 2 savaitę penktadienį įpilti vandens

-

Esant nuostatai OFF (išjungta), nebūtina patvirtinti įpylimo raginimo.

1 parinkčių sritis

Reguliavimo galimybės:

-

CAN1 (parinkčių langelis)
„Cool Bat Guide Easy“ (tik „Fronius“ variantas)

2 parinkčių sritis (tik 3 kW)

Reguliavimo galimybės:

-

CAN2 (parinkčių langelis)
„AirPuls“ (EUW)

Būsenos išvestys (tik 3 kW)

Išorinio žibinto nustatymas (normalus arba RGB)

-

51

„At mains failure restart charging“ (pakartotinio krovimo pradžia po tinklo klai­dos)

Jei pasirinkta ši parinktis, krovimas automatiškai pradedamas, kai vėl atkuriamas
elektros tiekimas.

52

Bendrosios nuostatos konfigūravimo režimu

LT

Bendrųjų nuo­statų apžvalga

Išsamus meniu elemento „General options“ (bendrosios parinktys) konfigūravimo
režimu aprašymas.

Pasirinkite meniu punktą „General

1

options“ (bendrosios nuostatos).

Atveriamas meniu su toliau nurodytomis parinktimis:

„Language“ (kalba)

-

Ekrano nuostatos

-

„Contrast“ (kontrastingumas)

-

„LED brightness“ (šviesumas)

-

„Show Ah at charge end“ (ah

-

indikatorius krovimo pabaigoje)
ON/OFF (įjungti / išjungti)

„Time“ (laikas) ir „Date“ (data)

-

„Daylight saving time“ ((vasa-

-

ros laikas) / įprastas laikas)
Iš anksto nustatytos laiko

-

juostos
Naudotojo nustatytos laiko

-

juostos

Įkrovimo laido
nuostatos

Kint. srovės ribo­tuvas

„Charging cable“ (įkrovimo laidas):

Įkrovimo laido ilgis metrais (m)

-

„Cable cross section“ (laido sker­spjūvis):

Laido skerspjūvis (mm²)

-

Maksimalios prietaiso srovės

-

vertės suderinimas su elektros
instaliacija vietoje arba su prietaiso
kištuku, kuris sumontuotas prietai­se.

53

Skirtingoms prietaisų klasėms tai-

-

komi skirtingi minimalūs ir maksi­malūs dydžiai. Minimalus dydis ati­tinka apie 25 % maksimalios konk­retaus prietaiso vardinės srovės.

Temperatūra

Kodas Kodo įvedimas pasirinkus „Code ON / OFF“ (kodas įj./ išj.), nustatantis, ar reikia

įvesti kodą norint prieiti prie konfigūravimo režimo

USB laiko inter­valas

Temperatūra (°C)

-

Laikas „USB Logging Time“ (USB

-

įrašymo laikas), nustatantis krovi­mo parametrų įrašymo į USB at­mintinę laiką

„Reset statistics“ (statistikos atkūrimas)

„Reset history“ (istorijos atkūrimas)

Išsamios informacijos apie statistiką ir istoriją yra skyreliuose „Statistikos
režimas“ ir „Istorijos režimas“.

54

Būsenos pranešimai

Būsenos pra­nešimai

Jei veikimo metu įvyksta klaida, ekrane gali būti parodomas atitinkamas klaidos
kodas. Klaidų priežastys gali būti tokios:

Akumuliatoriaus klaida

-

Netinkama prijungto akumuliatoriaus įtampa.

-

Perkaito prietaisas.

-

Įvyko programinės arba aparatinės įrangos triktis.

-

Akumuliatoriaus klaida.
Jei rodomas pranešimas dėl akumuliatoriaus klaidos, įkroviklis rodo šią klaidą kaip
akumuliatoriaus klaidą kartu su susijusiu akumuliatoriaus klaidos numeriu. Konk­retus klaidos paaiškinimas pateiktas akumuliatoriaus naudojimo instrukcijoje.

LT

Jei ekrane parodomas klaidos pranešimas ir patys klaidos pašalinti negalite:

Pasižymėkite rodomą būsenos kodą, pvz., „Statecode (31)“.

1

Pasižymėkite prietaiso konfigūraciją.

2

Susisiekite su įgaliota klientų aptarnavimo tarnyba.

3

Jei sutriko prietaiso veikimas, gali būti rodomas nustatytas laisvos formos
tekstinis pranešimas, pvz., jame gali būti nurodyti pardavėjo kontaktiniai duo­menys.

Būsenos pranešimai, kurių priežastys gali būti išorinės

Nr. Priežastis / taisymo priemonė

(11) Patikrinkite tinklo įtampą

(12) Patikrinkite tinklą (dingo fazė)

(13) Išorinio temperatūros jutiklio gedimas

(14) Elektrolito cirkuliacijos triktis (neįsijungia slėgio jungiklis)

(15) Nerandama valdymo įtampos

(16) Neuždarytas išorinis įjungimo / išjungimo kontaktas.

(17) Įkraunant daug kartų suveikė tuščiosios eigos atpažinimo funkcija

(pvz., susidėvėję krovimo kontaktai)

Būsenos pranešimai, jei įvyko akumuliatoriaus gedimas

Nr. Priežastis / taisymo priemonė

(22) Per žema akumuliatoriaus įtampa

(23) Per aukšta akumuliatoriaus įtampa

55

(24) Per karštas akumuliatorius (tik su išoriniu temperatūros jutikliu)

(25) Per žema akumuliatoriaus temperatūra (tik su išoriniu temperatūros jutik-

liu)

(26) Atpažintas bloko defektas

(27) Netinkamas akumuliatorius

(28) Akumuliatorius visiškai išsikrovęs – atliekamas apsauginis krovimas

(29) Akumuliatorius prijungtas sukeitus polius

(30) „Thermal Runaway“

Būsenos pranešimai, jei įvyko įkroviklio gedimas

Nr. Priežastis / taisymo priemonė

(31) Viršytas I1 fazės laikas

(32) Viršytas U1 fazės laikas

(33) Per didelė akumuliatoriaus įtampa I2 fazės metu

(34) Viršyta talpa Ah

(35) Viršytas I2 fazės laikas

(36) Nustatyta įtampa I2 fazėje nepasiekta (tik formato charakteristika)

(37) RI įkrovos problema

(38) Nepavyko pasiekti nustatyto krovimo laiko

(39) RI įkrovos laikas baigėsi

Būsenos pranešimai, jei įvyko CAN gedimas (akumuliatorius)

Nr. Priežastis / taisymo priemonė

(51) Akumuliatorius nereaguoja

(52) Nepavyksta nuskaityti akumuliatoriaus duomenų

(53) Netinkama akumuliatoriaus įtampa

(54) Ryšio klaida

(55) Akumuliatoriaus klaida

(56) Akumuliatorius neįsijungia

(57) Baigėsi pranešimo skirtasis laikas

56

(58) Nepavyko užsiregistruoti

Būsenos pranešimai, jei įvyko „Gateway“ gedimas

Nr. Priežastis / taisymo priemonė

(101) Nuostata „CAN-Connect“ įjungta, tačiau CAN ryšio su „Gateway“ nepa-

vyksta užmegzti bent 2 minutes.

(102) Nėra „Gateway“ ryšio su „Back End“.

Būsenos pranešimai, jei įvyko „TagID“ gedimas

Nr. Priežastis / taisymo priemonė

(200) Įkroviklyje įdiegta technologija nesuderinama su prijungtu akumuliatoriu-

mi.

(201) Įkroviklis nepalaiko akumuliatoriaus vardinės įtampos arba ji atmetama dėl

esamos įkroviklio nuostatos

(202) Įkroviklio galios nepakankama, kad būtų galima įkrauti prijungtą akumulia-

torių

(203) Nepavyko užmegzti CAN ryšio su „TagID“

(204) Nepavyko nuskaityti „TagID“ duomenų

(205) Nepavyko atnaujinti „TagID“

LT

(206) Sugedęs „TagID“ temperatūros jutiklis

(207) Sugedęs „TagID“ įtampos jutiklis

(208) Pagrindiniai akumuliatoriaus „TagID“ duomenys klaidingi arba nepasiekia-

mi

(209) Sugedusi EEPROM laikmena

(210) Sugedusi „Flash“ laikmena

(211) Netinkama prietaiso informacija

(212) Nepavyko įrašyti „TagID“ duomenų

(213) Nepakanka įkroviklio galios, kad akumuliatorius būtų įkrautas per pagei-

daujamą įkrovimo laiką.

(214) Nuolatinės srovės kontūre per dideli galios nuostoliai

(215) „TagID“ lygio jutiklis sumontuotas netinkamame bloke arba yra sugedęs

(216) Programinės įrangos „TagID“ gedimas

Būsenos kodai, jei įvyko pradinės grandinės klaida

Nr. Priežastis / taisymo priemonė

(500) Sugedo 1 modulio (viršuje) temperatūros jutiklis

(501) Sugedo 2 modulio (apačioje) temperatūros jutiklis

(502) Sugedo PCB temperatūros jutiklis

(503) Per aukšta pirminė temperatūra

(504) Užstrigo / sugedo ventiliatorius

57

(505) Per aukšta / per žema tarpinės grandinės įtampa

(506) Tarpinės grandinės disbalansas

(507) Pradinė tiekimo įtampa neatitinka leidžiamųjų ribų

(508) Elektros triktis

(509) Netinkama prietaiso konfigūracija

(510) Pirminio EEPROM triktis

(527) Fazės keitiklio srovės stipris viršija leidžiamąsias ribas

(528) Įkėlimo relė išsijungė veikimo su apkrova metu

(530) Ryšio problema

(532) Mikroreguliatoriaus klaida (pvz., padalyta iš 0)

(533) Srovės nuorodinė įtampa neatitinka leidžiamųjų ribų

(534) Paleidimo problema

(535) PFC srovės stipris viršija leidžiamąsias ribas

(536) Fazės keitiklio ir PFC srovės stipris viršija leidžiamąsias ribas

Būsenos kodai, jei įvyko antrinės grandinės klaida

Nr. Priežastis / taisymo priemonė

(520) Antrinio temperatūros jutiklio gedimas

(521) Per aukšta antrinė temperatūra

(522) Išeinančios grandinės saugiklio gedimas

(523) Antrinė maitinimo įtampa neatitinka leidžiamųjų ribų

(524) Antrinė nuorodinė įtampa neatitinka leidžiamųjų ribų

(525) Srovės nuokrypis

(526) Srovės stiprumo nuokrypis neatitinka leidžiamųjų ribų

(527) Maitinimo modulio srovės stipris viršija leidžiamąsias ribas (pirminė)

(529) Nėra antrinio ryšio

(530) Nėra pirminio ryšio

(531) Antrinės EEPROM triktis

(532) Mikroreguliatoriaus klaida

(537) Įtampos matavimo įtaiso paklaida

58

(570) Negalima įjungti antrinių relių

(571) ADC / SPI problema

Būsenos pranešimai, jei įvyko valdiklio gedimas

Nr. Priežastis / taisymo priemonė

(540) Nėra / netinkamas konfigūracijos atmintinės elementas

(541) Nėra antrinio ryšio

(542) Antrinis paleidimas nepavyko

(543) Programos / atminties klaida charakteristikos valdiklyje

(544) Programos / atminties klaida charakteristikos valdiklyje

(545) Pirminis paleidimas nepavyko

(546) Nepavyko atnaujinti

(547) Nepavyko įkelti / įrašyti nuostatų

(548) Nepavyko įkelti / įrašyti charakteristikų nuostatų

(549) Nepavyko atnaujinti įkrovimo po elektros tiekimo pertrūkio

(550) Nenustatytas laikas

(551) Aptiktas techninės įrangos pakeitimas

(552) Negalioja konfigūracijos atmintinės elementas

(553) Nepavyko pirminis atnaujinimas

LT

(554) Ryšio triktis

(555) Netinkama prietaiso programinė įranga

(557) Nutrauktas „InterLock“ ryšys

(558) Antro įrenginio, prijungto per „InterLock“, klaida

(559) Antras įrenginys, prijungtas per „InterLock“, su šiuo įrenginiu nesuderina-

mas

59

Galimų parinkčių apžvalga

Saugumas Kad būtų galima prijungti papildomus komponentus, gali prireikti atidaryti kor-

pusą.

ĮSPĖJIMAS!

Pavojus dėl elektros srovės smūgio.

Kyla pavojus sunkiai ar net mirtinai susižaloti.

Korpusą gali atidaryti tik gamintojo išmokytas kvalifikuotas techninės

▶

priežiūros specialistas.
Prieš atliekant darbus su atidarytu korpusu prietaisą būtina atjungti nuo

▶

elektros tinklo.
Tinkamu matuokliu patikrinkite, ar konstrukcinės dalys, kuriose būna elektros

▶

įkrova (pvz., kondensatoriai), yra visiškai iškrautos.
Lengvai įskaitomu ir aiškiai suprantamu įspėjamuoju ženklu pažymėkite prie-

▶

taisą ir pasirūpinkite, kad jis nebūtų prijungtas prie elektros tinklo, kol nebus
baigti visi darbai.

ĮSPĖJIMAS!

Elektrolitų apy­kaitos siurblys, 3
kW

Pavojus dėl netinkamai atliktų darbų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visus darbus, susijusius su papildomų komponentų prijungimu, turi atlikti ga-

▶

mintojo išmokytas kvalifikuotas techninės priežiūros specialistas.
Jei pateiktos papildomų komponentų montavimo instrukcijos arba lankstinu-

▶

kas, būtina paisyti visų juose pateiktų įspėjamųjų pranešimų ir instrukcijų.
Per elektros jungtis prijungus bet kokią papildomą įrangą ir baigus jungimo

▶

darbus, reikia pagal taikomus nacionalinius ir tarptautinius standartus bei rei­kalavimus atlikti saugos patikrą.
Daugiau informacijos apie saugos patikrą teiraukitės įgaliotųjų techninės

▶

priežiūros specialistų.
Pageidaujant jie pateiks reikalingus dokumentus.

▶

PRANEŠIMAS!

Pavojus dėl iš akumuliatoriaus patekusio elektrolito arba dėl naudojimo be gali­nio slėgio.

Dėl to oro siurblys gali būti sugadintas.

Krovimo prietaisą nustatykite bent 0,5 m (1 pėd. 7,69 col.) virš kraunamo

▶

akumuliatoriaus.
Visada prijunkite nepažeistą sujungimo žarną akumuliatoriaus įkrovos siste-

▶

mos suspaustam oro išvadui prie akumuliatoriaus prijungti.

60

PRANEŠIMAS!

Pavojus dėl leistino tinklo įtampos nuokrypio vertės nesilaikymo.

Gali sutrikti funkcijos ir būti padaryta didelė žala turtui.

Elektrolito cirkuliacijos funkcijai galioja nuo įkroviklio ribojamas tinklo įtam-

▶

pos nuokrypis nuo 207 iki 250 V.

Pasirinkus parinktį „Elektrolito cirkuliacija“, oras tiekiamas į akumuliatorius per
tam specialiai skirtus vamzdelius. Taip užtikrinamas intensyvus elektrolito

maišymasis. Dėl to akumuliatorius kaista mažiau, ilgėja jo eksploatavimo laikotar­pis ir mažėja vandens nuostolis krovimo metu.

Jei siurblys sugenda arba prijungus prie akumuliatoriaus aptinkamas nuotėkis ir
gedimas, ekrane rodomas būsenos kodas „Statecode 14“. Vienas iš būdų nustaty­ti šią triktį yra išorinė indikatoriaus lemputė bendrojo pobūdžio klaidai parodyti.

Elektrolito cirkuliacijos įtaiso svoris:
„Set Air Puls“ + oro žarna

3 kW 2,5 kg (5,51 sv.)

Elektrolito cirkuliacijos įtaiso oro filtro intarpas

Oro filtro intarpas integruotam oro siurbliui turi būti valomas kartą per metus.
Dulkinoje aplinkoje valymo intervalas turi būti atitinkamai trumpesnis. Prieš va­lant oro filtro intarpą reikia išmontuoti. Nuimkite oro filtrą; iškelkite jį naudoda­miesi paprastu atsuktuvu, o tada įstatykite atgal taip:

PRANEŠIMAS!

Pavojus naudojant oro filtrą su tam nepritaikytais įkrovikliais.

Gali būti padaryta žala turtui.

Oro filtrą naudokite tik kartu su tam skirtais gamintojo įkrovikliais.

▶

LT

61

mm (in.)

464 (18.27)

110 (4.33)

198 (7.8)

278 (10.94)

Išorinis įjungik­lis / išjungiklis

Išorinio paleidimo ir sustabdymo funkcija apsaugo nuo kibirkščiavimo, jei krovimo
metu krovimo kaištukas atsijungia. Įkroviklio viduje esantys specialūs kontaktai
užfiksuoja atskirtį. Šie kontaktai yra pirminiai, palyginti su pagrindiniais kontak­tais. Dėl to krovimas iš karto pertraukiamas. Tada nesidėvi maitinimo laido kon­taktai ir užtikrinama didesnė apsauga nuo deguonies vandenilio sprogimo.

Krovimas pagal
temperatūrą

Krovimo pagal temperatūrą parinktis visada pakoreguoja įkrovos įtampą pagal
esamą akumuliatoriaus temperatūrą. Šis rezultatas gerokai pailgina akumuliato­riaus veikimo trukmę, ypač jei akumuliatoriai yra laikomi šaltose patalpose.

Sienų ir grindų
laikikliai

Saugų montavimą vietoje užtikrina patvarūs sienų ir grindų laikikliai su integruotu
laidų laikikliu. Daugiau informacijos ir iliustracijas rasite skyriaus „Bendroji infor­macija“ dalyje „Sienų ir grindų laikikliai“.

Šviesos diodų
juostelės

LED juosta veikia kaip būsenos rodmuo ir užsidega ta pačia spalva, kaip ir ekrano
elementai valdymo pulte. Tarp priekinės sienelės ir priekinės korpuso dalies su­montuota LED juosta su sklaidytuvu.

Oro filtras Dulkėtoje aplinkoje oro filtras saugo nuo užteršimo prietaiso vidų. Taip išvengia-

ma galimo galios sumažinimo arba kitų prietaiso trikčių. Daugiau informacijos
ieškokite pridėtame lankstinuke.
Valymo intervalas pagal poreikį (gamintojo rekomendacija: kas mėnesį)

„Mobile“ rinkinys Naudojant dirželį prietaisą lengviau pernešti.

62

Parinkčių lange-

406 (15.98)

mm (in.)

2 kW (B1)

349 (13.74)
352 (13.86)
380 (14.96)
386 (15.2)

339 (15.98)
342 (13.74)
370 (13.86)
376 (14.96)

115 (4.53)

6,5 (.26)

38 (1.5)38 (1.5)

53.8

(2.12)

53.8

(2.12)

6,5 (.26)6,5 (.26)

76 (2.99)

205 (8.07)

76 (2.99)

14 (.55)

6,5 (.26)

14 (.55)

lis

Parinkčių langelis naudojamas perduoti informacijai apie prijungtos baterijos įkro­vos būseną į išorine grandinę.
Taip pat gali būti pateikiami pranešimai apie klaidas ir papildomas funkcijas, pvz.,
„Aquamatic“, išorinį oro siurblį ir papildymo indikatorių.

LT

Montavimo
plokštė

Montavimo plokštė padeda sutaupyti vietos tvirtinant prie grindų arba sienos.

63

425 (16.73)

482 (18.98) 115 (4.53)

428 (16.85)
456 (17.95)
462 (18.19)

415 (16.34)
418 (16.46)
446 (17.56)
452 (17.80)

6,5 (.26)

38 (1.5)38 (1.5)

53.8

(2.12)

53.8

(2.12)

6,5 (.26)6,5 (.26)

76 (2.99)

205 (8.07)

76 (2.99)

14 (.55)

6,5 (.26)

14 (.55)

mm (in.)

3 kW (C1)

Nuotolinis rodi­nys

Nuotolinio ryšio indikatorius leidžia prietaisą valdyti iki 30 m atstumu. Šios pa­rinktis apima visą valdymo skydelį, esantį aliuminio korpuse.

Tinklų sietuvas Tinklų sietuvas – jungiamoji grandis tarp kroviklio ir „Charge&Connect“. Daugiau

informacijos ieškokite pridedame lankstinuke.

„Gateway Link“
(tinklų sietuvo
saitas)

„TagID“ „TagID“ – tai elektroninė matavimo ir valdymo sistema, kuri keičiasi akumuliato-

Tinklų sietuvo saitas suteikia galimybę lengvai prijungti tinklų sietuvus prie krovik­lio. Tinklų sietuvą galima prijungti neatidarius kroviklio.

riaus duomenimis su įkrovikliu ir optimizuoja įkrovimą.

„TagID Link“ „TagID Link“ sudaro galimybę keistis atitinkamais akumuliatoriaus duomenimis

tarp „TagID“ ir įkroviklio.

64

Techniniai duomenys

LT

„Selectiva“, 2
kW

Tinklo įtampa

1)

~ 230 V, ±15 %

Tinklo dažnis 50 / 60 Hz

Elektros srovės saugiklis

2)

maks. 16 A

Minimalus elektros laido skersmuo 1,5 mm² (0,002325 col.²)

Apsaugos klasė I (su apsauginiu laidu)

Maks. leidžiamoji tinklo pilnutinė varža Z
ties PCC

3)

max

nėra

Sąnaudos budėjimo režimu 4,9 W

EMS taršos klasė B

Matmenys (ilgis x plotis x aukštis) 341 x 110 x 198 mm

(13,43 x 4,33 x 7,8 col.)

Taršos lygis 3

Apsaugos lygis

4)

IP21

Viršįtampio kategorija II

Darbinė temperatūra

5)

nuo –20 iki +40 °C
(nuo –4 iki 104 °F)

Sandėliavimo temperatūra nuo –25 iki +80 °C

(nuo –13 iki 176 °F)

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m (6561 pėd.)

Atitikties žymė žr. tipo plokštelę

Produkto standartas EN62477-1

1)

Prietaisas yra patvirtintas naudoti su neutraliu įžemintu elektros tinklu.

2)

Srovės išjungiklio šilumos rodiklis neturi viršyti 30 000 A2s.
Nuotėkis į žemę turi būti mažesnis nei 3,5 mA.

3)

Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu.

4)

Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus.

5)

Esant aukštai aplinkos temperatūrai galia gali būti ribota.

Maks.

Specifiniai prie­taiso duomenys

Maks.
kint.
srovė

kint.
srovės
galia

Vardinė
įtampa

Maks.
įkrovos
srovė Svoris

2040 2kW 7,9 A 1540 W 24 V 40 A 5,8 kg

(12,79 sv.)

2050 2kW 9,9 A 1930 W 24 V 50 A 6,1 kg

(13,45 sv.)

6

2060 2kW 12,0 A 2330 W 24 V 60 A 6,1 kg

(13,45 sv.)

65

Maks.

Specifiniai prie­taiso duomenys

Maks.
kint.
srovė

kint.
srovės
galia

Vardinė
įtampa

Maks.
įkrovos
srovė Svoris

2070 2kW 12,1 A 2350 W 24 V 70 A 6,1 kg

(13,45 sv.)

4020 2kW 7,9 A 1530 W 48 V 20 A 5,8 kg

(12,79 sv.)

4035 2kW 11,9 A 2330 W 48 V 35 A 5,8 kg

(12,79 sv.)

6)

Su standartiniu maitinimo laidu ir kroviklio laidu

6

„Selectiva“, 3
kW

Tinklo įtampa

1)

~ 230 V, ±15 %

Tinklo dažnis 50 / 60 Hz

Elektros srovės saugiklis

2)

maks. 16 A

Minimalus elektros laido skersmuo 1,5 mm² (0,002325 col.²)

Apsaugos klasė I (su apsauginiu laidu)

Maks. leidžiamoji tinklo pilnutinė varža Z
ties PCC

3)

max

nėra

Sąnaudos budėjimo režimu
24 V prietaisų
48 V prietaisų

4,9 W
5,1 W

EMS taršos klasė B

Matmenys (ilgis x plotis x aukštis) 417 x 110 x 198 mm

(16,42 x 4,33 x 7,8 col.)

Taršos lygis 3

Apsaugos lygis

4)

IP21

Viršįtampio kategorija II

Darbinė temperatūra

5)

nuo –20 iki +40 °C
(nuo –4 iki 104 °F)

66

Sandėliavimo temperatūra nuo –25 iki +80 °C

(nuo –13 iki 176 °F)

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m (6561 pėd.)

Atitikties žymė žr. tipo plokštelę

Produkto standartas EN62477-1

1)

Prietaisas yra patvirtintas naudoti su neutraliu įžemintu elektros tinklu.

2)

Srovės išjungiklio šilumos rodiklis neturi viršyti 30 000 A2s.
Nuotėkis į žemę turi būti mažesnis nei 3,5 mA.

3)

Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu.

4)

Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus.

5)

Esant aukštai aplinkos temperatūrai galia gali būti ribota.

Maks.

Specifiniai prie­taiso duomenys

Maks.
kint.
srovė

kint.
srovės
galia

Vardinė
įtampa

Maks.
įkrovos
srovė Svoris

2080 3kW 15,1 A 3040 W 24 V 80 A 8,2 kg

(18,08 sv.)

2100 3kW 15,3 A 3290 W 24 V 100 A 8,2 kg

(18,08 sv.)

2120 3kW 15,5 A 3340 W 24 V 120 A 8,7 kg

(19,18 sv.)

4045 3kW 15,0 A 3250 W 48 V 45 A 7,4 kg

(16,31 sv.)

4060 3kW 15,2 A 3280 W 48 V 60 A 7,4 kg

(16,31 sv.)

6)

Su standartiniu maitinimo laidu ir kroviklio laidu

LT

6

67
