Operating Instructions

Selectiva 4.0

2 - 3 kW

Lietošanas instrukciju

42,0426,0357,LV 012-15022023

Satura rādītājs

Drošības noteikumi 5

Vispārīgā informācija 5 Drošības norāžu paskaidrojums 5 Vides nosacījumi 6 Pieslēgums pie elektrotīkla 6 Tīkla un uzlādes strāvas bīstamība 6 Skābju, gāzu un izgarojumu izraisītas briesmas 6 Vispārīgas norādes, kā rīkoties ar akumulatoriem 7 Sevis un citu personu pasargāšana 7 Drošības pasākumi standarta režīmā 7 EMS iekārtu klasificēšana 8 EMS (Elektromagnētiskās saderības) pasākumi 8 Datu drošība 8 Apkope 8 Remonts un uzturēšana 8 Lietotāja pienākumi 8 Drošības tehnikas pārbaude 8 Atbilstības zīmes uz iekārtas 9 Likvidēšana 9 Autortiesības 9

Jaudas klase 10

Vispārīgā informācija 10 2 kW 10 3 kW 10

Vispārīga informācija 11

Iekārtas koncepcija 11 Pareiza lietošana 11 Piegādes komplekts 12 Pieslēgums pie elektrotīkla 12 Uzlādes vads 13 Pareiza elektrisko/uzlādes vadu izvietošana 13 Brīdinājuma norādes uz iekārtas 14 Drošības norādes iekārtas iekšpusē 15

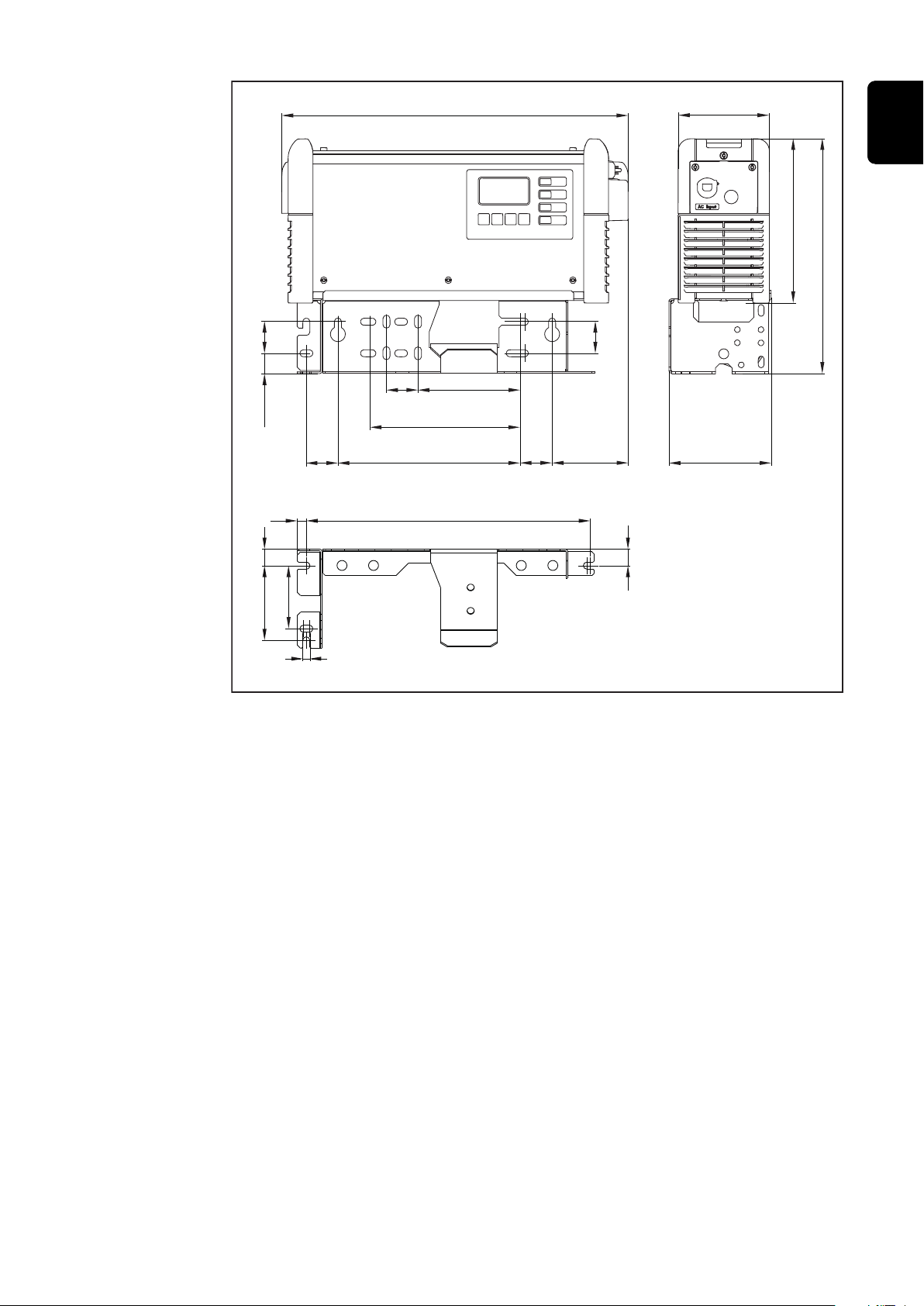

Uzstādīšanas vietas izvēle un montāža pie sienas 16

Uzstādīšanas noteikumi 16 Sienas un grīdas stiprinājumi 17

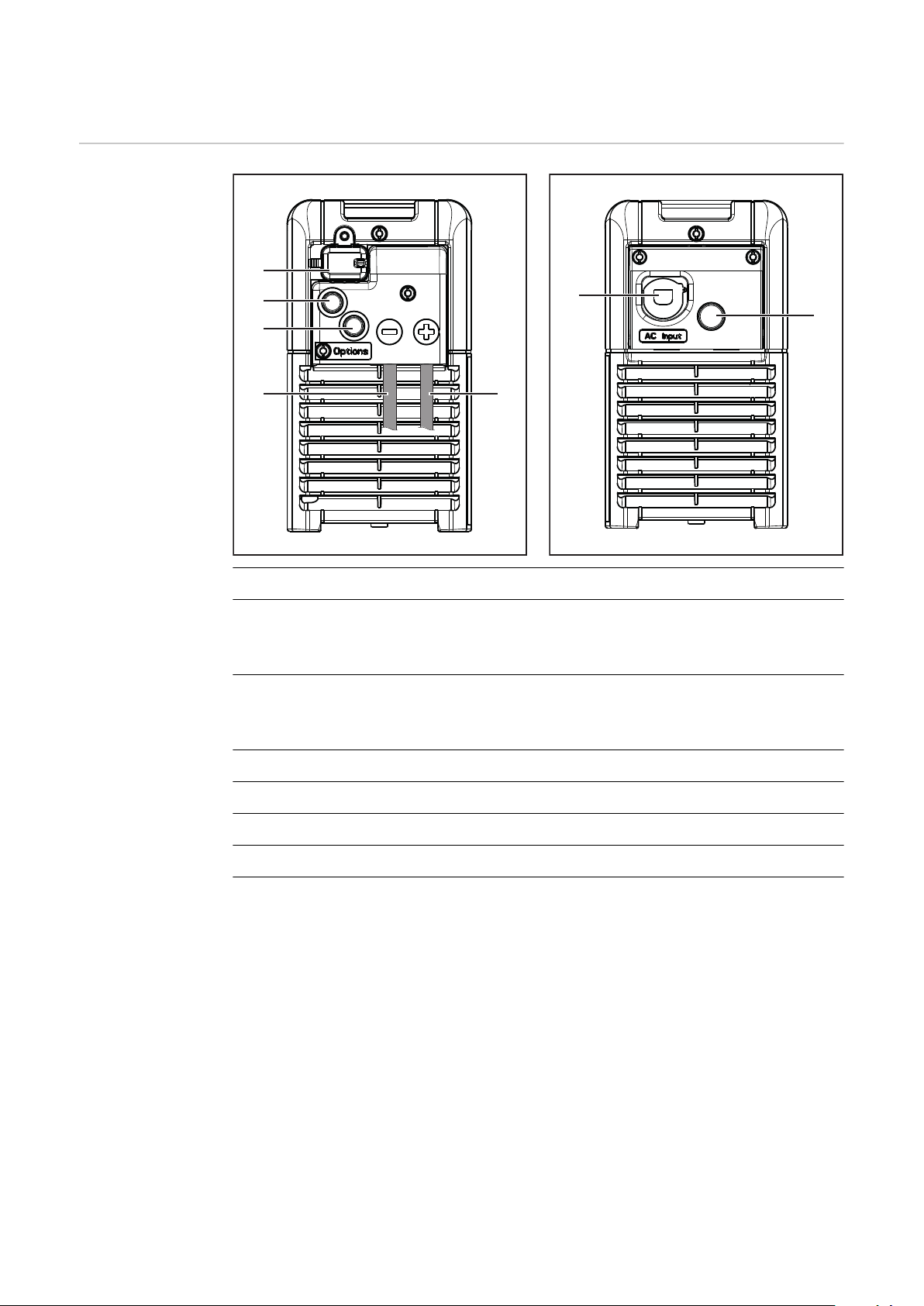

Vadības elementi un pieslēgumi 20

Vadības elementi un pieslēgumi 20 Izvēles kontaktdakšas 2 kW pieslēguma ierīkošana 21 Izvēles kontaktdakšas 3 kW pieslēguma ierīkošana 22 Vadības panelis 24

Akumulatora uzlādēšana 26

Pirmā ekspluatācijas reize 26 Uzlādes procesa sākšana 28 Uzlādes pārtraukšana 29 Uzlādes pabeigšana 30

Displejs 32

Displeja režīmu pārskats 32 Iestatījumu atiestate 32

Standardmodus 33

Standarta režīms 33

Statistikas režīms 34

Vēstures režīms 35

Konfigurācijas režīms 37

Konfigurācijas režīmā iespējamo iestatījumu pārskats. 37 Konfigurācijas režīma aktivizēšana 38 Iziešana no konfigurācijas režīma 39

USB režīms konfigurācijas režīmā 40

USB režīms 40

Ielādēšanas iestatījumi konfigurācijas režīmā 42

Ielādēšanas iestatījumu pārskats 42 Elektrolītu cirkulācija 42 Termoregulējoša uzlāde 43 Kompensējošā uzlāde 44 Aizkave 45 Kalendārs 45 Speciālās uzlādes 47 Speciālā starpuzlādes funkcija 48 Līdzstrāvas savienojums 49

Papildu funkcijas konfigurācijas režīmā 50

Papildu funkciju pārskats 50 Zilā LED indikatora iestatīšana 50 Ārējā ieslēgšana/izslēgšana 50 Uzpildes indikators 51 Izvēles zona 51

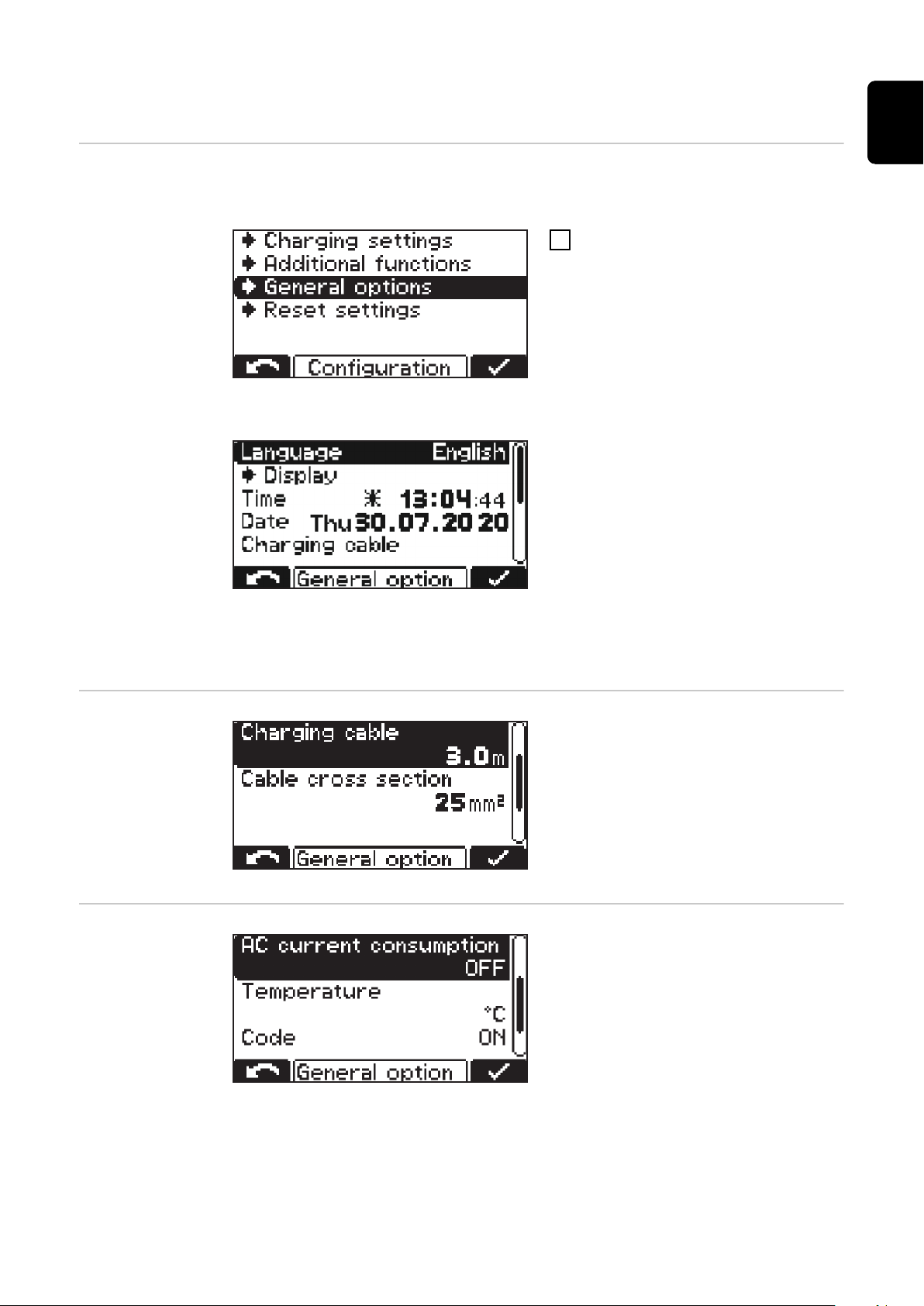

Vispārīgi iestatījumi konfigurācijas režīmā 53

Vispārīgo iestatījumu pārskats 53 Uzlādes kabeļa iestatījumi 53 Maiņstrāvas ierobežojums 53 Temperatūra 54 Kods 54 USB laika intervāls 54

Statusa ziņojumi 55

Pieejamā papildaprīkojuma pārskats 60

Drošība 60 Elektrolītu cirkulācijas cikls 3 kW 60 Ārējā ieslēgšana/izslēgšana 62 Termoregulējoša uzlāde 62 Sienas un grīdas stiprinājumi 62 LED joslas 62 Gaisa filtrs 62 Komplekts „Mobils” 62 Opciju kaste 63 Montāžas plate 63 Tālvadības sistēma 64 Vārteja 64 Gateway Link (Vārtejas saite) 64 TagID 64 TagID Link 64

Tehniskie dati 65

Selectiva 2 kW 65 Selectiva 3 kW 66

Drošības noteikumi

Vispārīgā informācija

Iekārta izgatavota saskaņā ar mūsdienīgām tehnoloģijām un apstiprinātiem drošības tehnikas noteikumiem. Nepareizas vai ļaunprātīgas izmantošanas laikā var draudēt briesmas

operatora vai trešās personas dzīvībai,

lietotāja ierīcei vai citām materiālām vērtībām,

ekonomiskam darbam ar iekārtu.

Visām personām, kuras iesaistītas iekārtas ekspluatācijās uzsākšanā, ekspluatācijā, apkopē un uzturēšanā,

jābūt atbilstoši kvalificētām,

pilnībā jāizlasa šī lietošanas instrukcija un tā jāievēro.

Lietošanas instrukcija vienmēr jāglabā iekārtas ekspluatācijas vietā. Papildus lietošanas instrukcijai jāievēro vispārīgie spēkā esošie un vietējie noteikumi par nelaimes gadījumu novēršanu un vides aizsardzību.

Visām drošības un bīstamības norādēm uz iekārtas

jābūt viegli salasāmā stāvoklī,

tās nedrīkst bojāt,

nedrīkst noņemt,

nedrīkst aizklāt, pārlīmēt vai pārkrāsot.

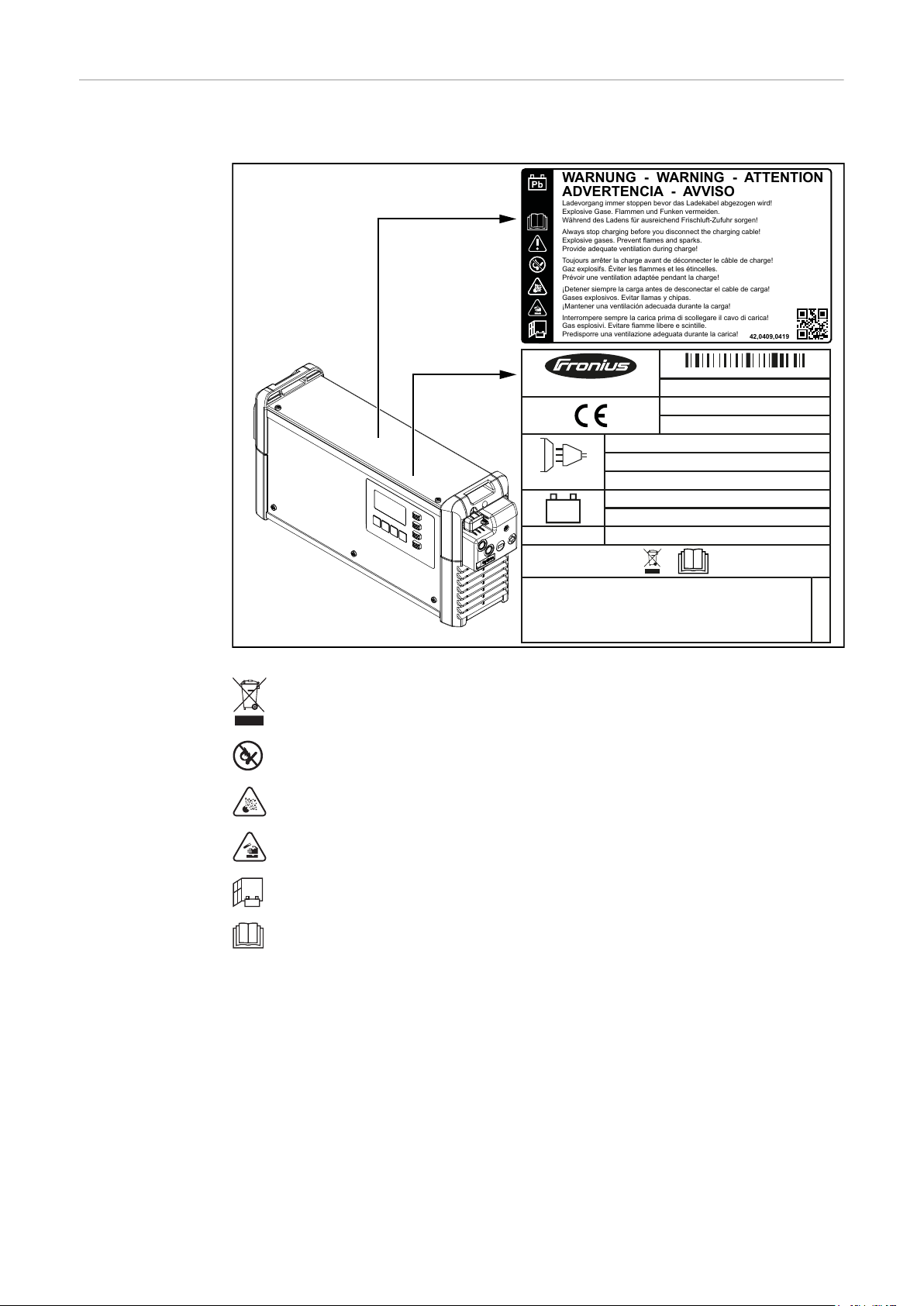

Drošības un bīstamības norāžu atrašanās vietas uz iekārtas atradīsiet savas iekārtas lietošanas instrukcijas nodaļā „Vispārīga informācija”. Pirms iekārtas ieslēgšanas, novērsiet traucējumus, kas var ietekmēt drošību.

Drošības norāžu paskaidrojums

Domājiet par savu drošību!

BĪSTAMI!

Apzīmē nenovēršamu un reālu bīstamību.

Ja bīstamība netiek novērsta, tā var izraisīt nāvi vai smagus ievainojumus.

▶

UZMNANĪBU!

Apzīmē iespējami bīstamu situāciju.

Ja tā netiek novērsta, tā var izraisīt nāvi vai smagus ievainojumus.

▶

BRĪDINĀJUMS!

Apzīmē iespējami kaitīgu situāciju.

Ja tā netiek novērsta, tā var izraisīt vieglus vai niecīgus ievainojumus, kā arī

▶

materiālos zaudējumus.

NORĀDE!

Apzīmē sliktu darba rezultātu iespējamību un iespējamus aprīkojuma bojājumus.

Vides nosacījumi Iekārtas ekspluatācija vai glabāšana ārpus norādītās zonas ir neatbilstoša. Ja šo

iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību.

Precīzu informāciju par atļautajiem vides apstākļiem skatiet nodaļā „Tehniskie dati”.

Pieslēgums pie elektrotīkla

Tīkla un uzlādes strāvas bīstamība

Elektroenerģijas patēriņa dēļ iekārtas ar augstu jaudu var ietekmēt tīkla energokvalitāti.

Tas var ietekmēt dažādu tipu iekārtas tālāk norādītajos veidos.

Pieslēguma ierobežojumi, jānodrošina atbilstība prasībām attiecībā uz mak-

simālo pieļaujamo tīkla pilno pretestību*) vai

prasības attiecībā uz minimālo nepieciešamo īssavienojuma jaudu

Attiecīgi pie centralizēto tīklu krustošanās punkta,

skatiet sadaļu „Tehniskie dati”

Šajā gadījumā iekārtas lietotājam vai operatoram jāpārliecinās, ka iekārtu drīkst pieslēgt, pārrunājot to ar energoapgādes uzņēmumu.

SVARĪGI! Pārliecinieties, ka tīkla zemējums ir drošs!

Strādājot ar uzlādes iekārtām, jūs pakļaujat sevi briesmām, piemēram:

tīkla un uzlādes strāvas elektriskās iedarbības bīstamībai;

kaitīgai elektromagnētisko lauku iedarbībai, kas var apdraudēt kardiostimula-

tora lietotāja dzīvību.

Skābju, gāzu un izgarojumu izraisītas briesmas

Elektriskās strāvas trieciens var būt nāvējošs. Jebkāds elektriskās strāvas trieciens ir bīstams dzīvībai. Lai novērstu elektriskās strāvas trieciena risku iekārtas ekspluatācijas laikā:

nepieskarieties iekārtas iekšpusē un ārpusē esošajiem elektrisko spriegumu

vadošajiem elementiem; nekādā gadījumā nepieskarieties akumulatora polu izvadam;

neveidojiet uzlādes kabeļa vai spaiļu īssavienojumu.

Visiem kabeļiem un vadiem jābūt fiksētiem, bez bojājumiem, izolētiem un ar pietiekamu strāvas caurlaidību. Nenofiksētie savienojumi, apdeguši, bojāti vai nepietiekamas caurlaidības kabeļi un vadi nekavējoties jāsalabo sertificētā darbnīcā.

Baterijas satur acīm un ādai kaitīgas skābes. Turklāt, lādējot bateriju, rodas gāzes un izgarojumi, kas var kaitēt veselībai un noteiktos apstākļos var būt sprādzienbīstami.

Izmantojiet lādēšanas iekārtu tikai labi ventilējamās telpās, lai novērstu sprādzienbīstamu gāzu uzkrāšanos. Telpa, kurā notiek lādēšana, nav uzskatāma par sprādzienbīstamu, ja ar dabisko vai tehniski ierīkotu ventilāciju tiek nodrošināta skābekļa koncentrācija zem 4 %.

Lādēšanas laikā jāievēro minimālais attālums starp bateriju un lādējamo ierīci — 0,5 m (19,69 collas). Akumulatorus turēt tālāk no iespējamiem aizdegšanās avotiem, uguns un tiešiem saules stariem.

Uzlādes procesa laikā nekādā gadījuma neatvienot akumulatora savienojumu (piem., uzlādes spailes).

Nekādā gadījumā neieelpot radušās gāzes un tvaikus — nodrošināt pietiekamu svaigā gaisa padevi.

Lai izvairītos no īssavienojumiem, nenovietot uz akumulatoriem darbarīkus vai elektrību vadošus metālus.

Akumulatora skābes nekādā gadījumā nedrīkst nonākt acīs, uz ādas vai apģērba. Valkāt aizsargbrilles un piemērotu aizsargapģērbu. Skābes traipus nekavējoties un pamatīgi noskalot ar tīru ūdeni, vajadzības gadījumā vērsties pie ārsta.

Vispārīgas norādes, kā rīkoties ar akumulatoriem

Sevis un citu personu pasargāšana

Sargāt akumulatorus no netīrumiem un mehāniskiem bojājumiem.

Uzlādētos akumulatorus novietot vēsās telpās. Ja temperatūra ir apm. +2 °C

(35,6 °F), pastāv niecīga pašizlādes iespēja. Atbilstoši akumulatora ražotāja norādījumiem vai ar vizuālu pārbaudi vismaz

reizi nedēļā pārliecinieties, ka akumulators ir uzpildīts ar skābi (elektrolītu) līdz maks. atzīmei. Nesāciet vai nekavējoties pārtrauciet iekārtas ekspluatāciju un lieciet akumu-

latoru pārbaudīt autorizētā specializētajā darbnīcā, ja:

iespējama defekta dēļ atsevišķos nodalījumos radies nevienmērīgs skābes

līmenis vai augsts ūdens patēriņš. akumulators pārkarst, pārsniedzot 55 °C (131 °F).

Personas, it īpaši bērni, iekārtas ekspluatācijas laikā nedrīkst atrasties tās tuvumā un darbības zonā. Ja tomēr tuvumā atrodas personas,

informēt par visām briesmām (veselībai kaitīgās skābes un gāzes, bīstamība,

ko rada tīkla un uzlādes strāva, u. c.), izsniedziet aizsarglīdzekļus.

Pirms darba zonas atstāšanas nodrošiniet, lai prombūtnes laikā nerastos kaitējumi mantai vai ievainojumi personām.

Drošības pasākumi standarta režīmā

Iekārtas ar zemējumvadu drīkst lietot tikai pie tīkla ar zemējumvadu un kontaktligzdas ar zemējumvada kontaktu. Ja iekārta tiek lietota pie tīkla bez zemējumvada vai pie kontaktligzdas bez zemējumvada kontakta, šāda rīcība ir uzskatāma par rupju nolaidību. Ja šo iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību.

Lietot iekārtu tikai saskaņā ar datu plāksnītē norādīto aizsardzības līmeni.

Nekādā gadījumā neekspluatēt iekārtu, ja konstatēti bojājumi.

Lai nodrošinātu, ka zemējumvads funkcionē, kvalificētam elektriķim regulāri jāpārbauda maģistrālie kabeļi.

Visas drošības ierīces un būvdaļas, kuras ir ar defektiem vai nepareizi funkcionē, pirms iekārtas ieslēgšanas lieciet salabot autorizētā specializētajā darbnīcā.

Drošības ierīces nekad nešuntējiet un neizņemiet no ekspluatācijas.

Pēc montāžas nepieciešama brīvi pieejama tīkla kontaktdakša.

EMS iekārtu klasificēšana

A emisijas klases iekārtas:

paredzētas tikai izmantošanai rūpniecībā;

citās vietās tās var izraisīt vadu bojājumus (arī no starojuma).

B emisijas klases iekārtas:

izpilda emisijas prasības dzīvojamās zonās un rūpniecības rajonos. Ir spēkā arī

dzīvojamās zonās, kurās energoapgāde notiek no centrālā zemsprieguma tīkla.

EMS (Elektromagnētiskās saderības) iekārtu klasificēšana saskaņā ar datu plāksnīti vai tehniskajiem datiem.

EMS (Elektromagnētiskās saderības) pasākumi

Datu drošība Lietotājs ir atbildīgs par visu izmaiņu uzraudzīšanu, kas veiktas rūpnīcas no-

Apkope Pirms katras ekspluatācijas reizes pārbaudiet elektrotīkla kontaktdakšu un elek-

Remonts un uzturēšana

Atsevišķos gadījumos, pat ja tiek ievērotas emisijas standarta vērtības, var tikt ietekmēta paredzētā izmantošanas zona (piemēram, ja uzstādīšanas vietā atrodas jutīgas iekārtas vai uzstādīšanas vieta atrodas netālu no radio vai televīzijas uztvērējiem). Šajā gadījumā operatoram ir pienākums veikt atbilstošos pasākumus traucējumu novēršanai.

klusējuma iestatījumiem. Ražotājs neuzņemas atbildību gadījumā, ja tiek dzēsti personīgie iestatījumi.

trotīkla kabeli, vai tie nav bojāti. Ja iekārtas korpusa virsma ir netīra, notīriet to ar mīkstu drānu un šķīdinātāju nesaturošu tīrīšanas līdzekli.

Remonta un uzturēšanas darbus drīkst veikt tikai autorizēta specializētā darbnīca. Drīkst izmantot tikai oriģinālās rezerves un nomaināmās daļas (ir derīgas arī standarta daļas). Izmantojot rūpnieciski ražotas detaļas, nevar nodrošināt, ka tās ir izgatavotas un konstruētas atbilstoši drošības un snieguma prasībām.

Lietotāja pienākumi

Drošības tehnikas pārbaude

Izmaiņas, uzstādīšana vai pārveidošana ir veicama tikai ar ražotāja atļauju.

Lietotājs nodrošina, ka darbu ar iekārtu veic tikai personas, kas:

pārzina darba drošības un drošības tehnikas pamatnoteikumus un ir

apmācītas iekārtas lietošanā; ir izlasījušas, izpratušas šo lietošanas pamācību, jo īpaši tās nodaļu „Drošības

noteikumi”, un apstiprinājušas to ar savu parakstu; ir izglītotas atbilstoši darba rezultāta prasībām.

Regulāri pārbaudiet, vai personāls strādā atbilstoši drošības noteikumiem.

Ražotājs iesaka vismaz reizi 12 mēnešos veikt iekārtas drošības tehnikas pārbaudi.

Tikai kvalificēts elektriķis drīkst veikt drošības pārbaudi,

ja veiktas modifikācijas;

ja veikta pārbūve vai iebūve;

ja veikts remonts, apkope un tehniskā apkope;

vismaz reizi 12 mēnešos.

Veicot drošības tehnikas pārbaudi, jāievēro atbilstošās valsts un starptautiskās direktīvas un standarti.

Papildu informāciju par drošības tehnikas pārbaudi iegūsiet savā servisa centrā. Vajadzības gadījumā servisa centrs jums iedos nepieciešamos dokumentus.

Atbilstības zīmes uz iekārtas

Likvidēšana Elektrisko un elektronisko ierīču atkritumi saskaņā ar ES un attiecīgās valsts

Autortiesības Šīs lietošanas instrukcijas autortiesības pieder ražotājam.

Iekārtas ar CE zīmi atbilst piemērojamo direktīvu pamatprasībām.

Ar EAC apstiprinājuma zīmi marķētās iekārtas atbilst attiecīgajām prasībām Krievijā, Baltkrievijā, Kazahstānā, Armēnijā un Kirgizstānā.

tiesību aktiem ir jāsavāc atsevišķi un jānogādā videi nekaitīgai otrreizējai pārstrādei. Nolietotās ierīces ir jānodod izplatītājam vai vietējā un pilnvarotā atkritumu apsaimniekošanas savākšanas punktā. Pareiza veco iekārtu likvidēšana nodrošina ilgtspējīgu sastāvā izmantoto resursu atkārtotu izmantošanu. Šo prasību ignorēšana var radīt iespējamu kaitējumu veselībai/apkārtējai videi.

Iepakojuma materiāli

Jāsavāc atsevišķi. Pārbaudiet vietējos noteikumus. Samaziniet kartona daudzumu.

Instrukcijas iespiešanas brīdī teksts un attēli ir tehniski pareizi. Mēs paturam tiesības veikt izmaiņas. Lietošanas instrukcijas saturs nav pamats pircēja sūdzībām. Mēs būsim pateicīgi, ja norādīsiet uz kļūdām lietošanas instrukcijā vai sniegsiet kādus priekšlikumus instrukcijas uzlabošanai.

Jaudas klase

Vispārīgā informācija

2 kW Selectiva

3 kW Selectiva

Jaudas klasēm dotā kW norāde attiecas uz korpusa modeli un nav tieši saistīta ar patieso iekārtas veiktspēju.

2040 / 2050 / 2060 / 2070 4020 / 4035

2080 / 2100 / 2120 4045 / 4060

Vispārīga informācija

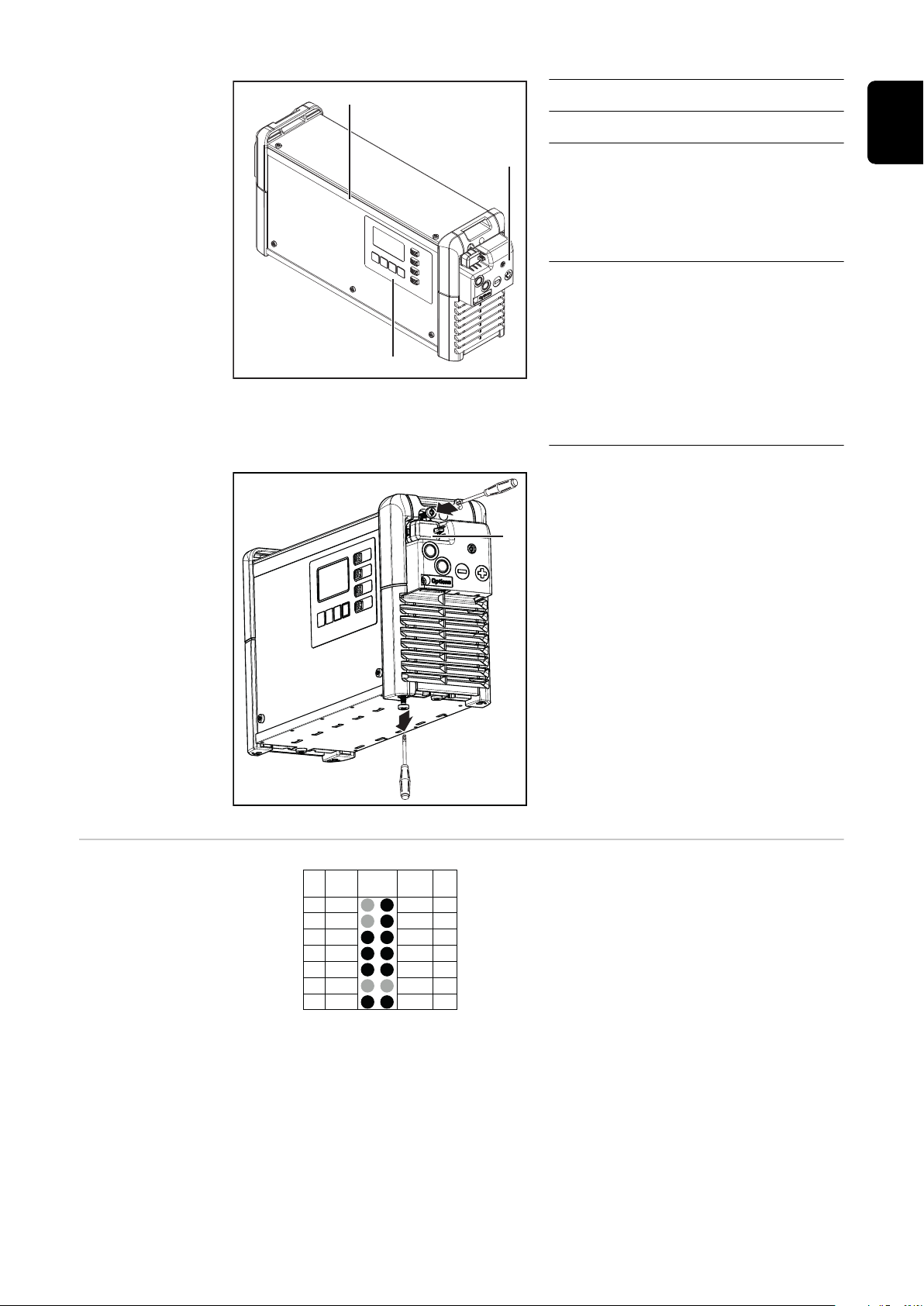

Iekārtas koncepcija

Pareiza lietošana Uzlādes ierīce ir paredzēta tālāk norādīto akumulatoru uzlādēšanai. Jebkura cita

Uzlādes iekārta ir vienfāzes sistēma 24 V un 48 V akumulatoriem, kas izceļas ar intelektisku uzlādes tehnoloģiju. „Active Inverter” tehnoloģija ar Ri uzlādes procesu pielāgojas akumulatora parametriem un uzlādes laikā nodrošina tikai akumulatoram nepieciešamo strāvu.

Šī tehnoloģija ir iebūvēta izturīgā, rūpniecības standartiem atbilstošā korpusā. Tā kompaktā konstrukcija atbilst visām drošības standartu prasībām, samazina nepieciešamo telpu un aizsargā detaļas, nodrošinot ilgu darbmūžu.

Iekārta ir aprīkota ar grafisko displeju, iebūvētu datu reģistrētāju, jaunām saskarnēm un papildiespējām un ir ideāli piemērota nākotnes vajadzībām.

veida izmantošana tiek uzskatīta par neatbilstošu. Ja šo iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību. Pareiza lietošana ietver arī tālāk norādīto:

visu lietošanas instrukcijā sniegto norāžu ievērošanu;

regulāru elektrotīkla pieslēguma un lādēšanas kabeļu pārbaudi.

UZMNANĪBU!

Veicot nevis atkārtoti uzlādējamo, bet sauso elementu akumulatoru (primāro elementu) uzlādi, pastāv draudi.

Noplūde no akumulatora var radīt smagus savainojumus un mantiskos zaudējumus.

Uzlādēt drīkst tikai tālāk norādītos akumulatoru veidus.

▶

UZMNANĪBU!

Uzlādējot neatbilstīgus akumulatorus, pastāv apdraudējums.

Šādā gadījumā var rasties gāzes noplūde, uzliesmošana vai eksplozija, kas var izraisīt smagus ievainojumus un bojājumus.

Pie uzlādes iekārtas drīkst pieslēgt tikai tādus akumulatorus, kas ir piemēroti

▶

uzlādes iekārtas tipam, spriegumam un jaudai, kā arī atbilst iekārtas iestatījumiem.

Uzlādes iekārta ir paredzēta svina skābes un NiCd akumulatoru uzlādei.

Pb-WET akumulatori (PzS, GiS, ...):

vēdināti noslēgti svina skābes akumulatori ar plūstošu elektrolītu. Pb-GEL akumulatori (PzV, GiV, ...):

ar vārstu regulēti, aizvērti svina skābes akumulatori (VRLA) ar fiksētu elektrolītu (gela vai šķiedras). NiCd akumulatori:

noslēgti vai aizvērti NiCd akumulatori ar plūstošu elektrolītu. Pb-CSM-WET akumulatori (Copper Strained Metal):

noslēgti svina skābes CSM akumulatori ar plūstošu elektrolītu. Svina kristāla akumulatori:

EVFJ / CNFJ svina kristāla akumulatori.

Iekārtas funkcionēšana bez problēmām ir atkarīga no pareizas ekspluatācijas. Iekārtas ekspluatācijas laikā to nekādā gadījumā nedrīkst vilkt aiz kabeļa.

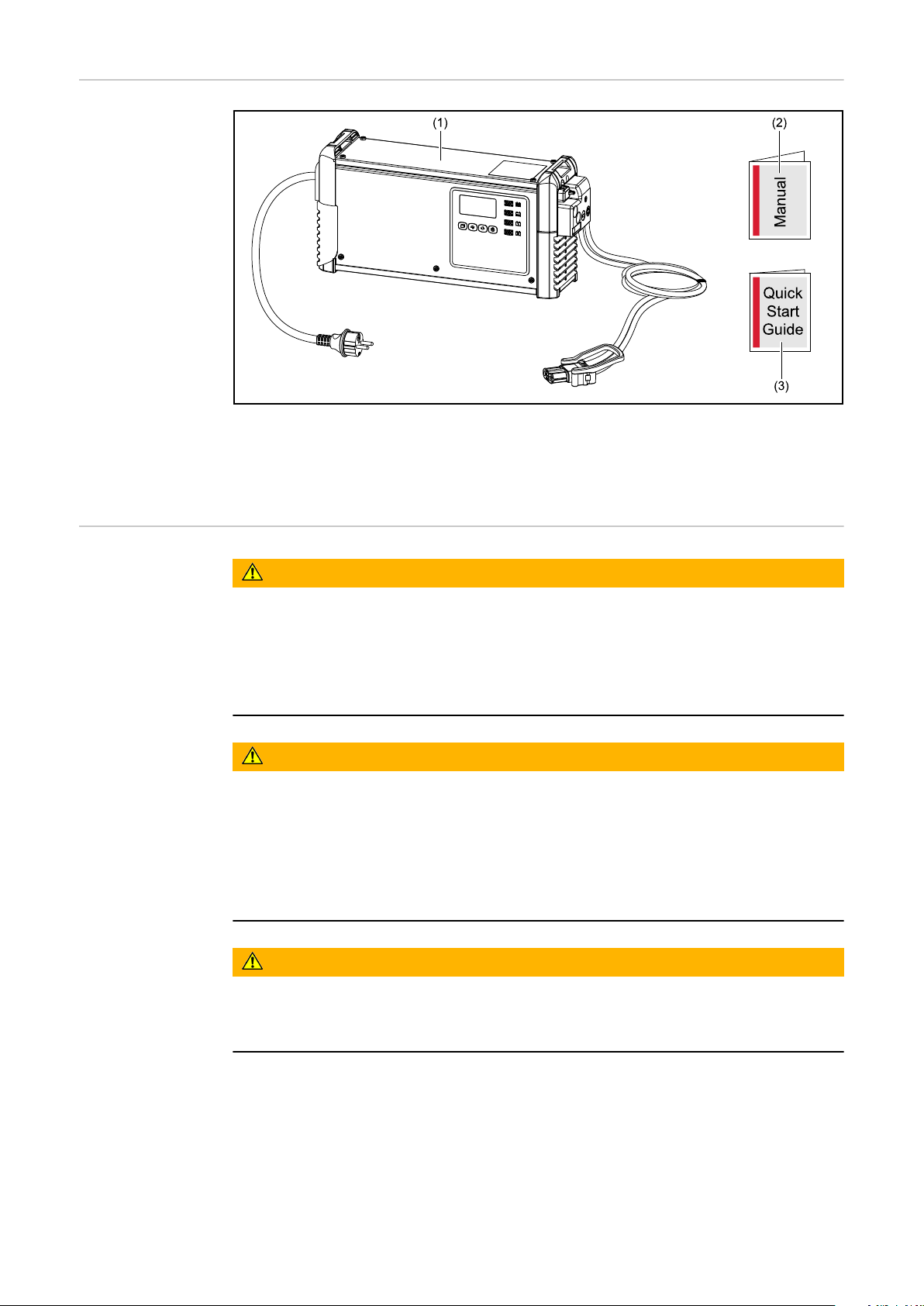

Piegādes komplekts

(1) Uzlādes iekārta (2) Lietošanas instrukcija (3) Īsā lietošanas instrukcija

Pieslēgums pie elektrotīkla

UZMNANĪBU!

Elektriskā strāva rada draudus.

Tā rezultātā var tikt izraisīti nopietni ievainojumi vai nāve.

Pirms jebkādu darbu uzsākšanas visas pieslēgtās iekārtas un komponenti ir

▶

jāizslēdz un jāatvieno no elektrobarošanas tīkla. Visas pieslēgtās iekārtas un komponenti ir jānodrošina pret ieslēgšanos atpa-

▶

kaļ.

UZMNANĪBU!

Neatbilstoša ekspluatācija un nepareizi veikti darbi rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Visus šajā dokumentā aprakstītos darbus un funkcijas drīkst veikt tikai

▶

apmācīti specializētie tehniķi. Šis dokuments ir jāizlasa un jāizprot.

▶

Jāizlasa un jāizprot visu sistēmas komponentu lietošanas instrukcijas, jo īpaši

▶

drošības norādījumi.

UZMNANĪBU!

Bojāta vai nepietiekama strāvas padeve rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Jāievēro nodaļā „Tehniskie dati” minētās prasības attiecībā uz strāvas padevi.

▶

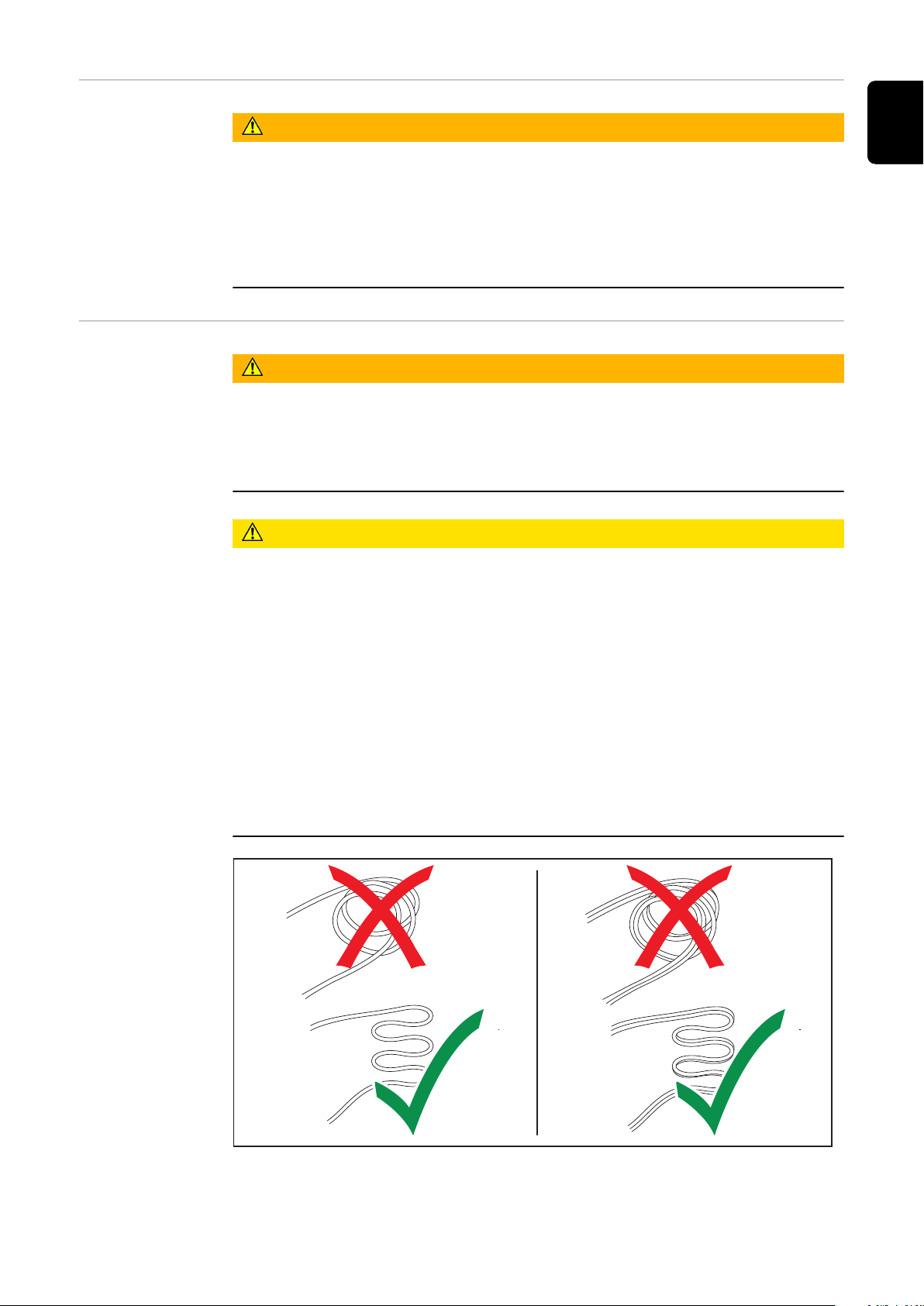

Uzlādes vads

UZMNANĪBU!

Neatbilstoši atvienotas uzlādes kontaktdakšas rezultātā radīto dzirksteļu izsviešanas risks.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi. Šādā situācijā radušās dzirksteles var izraisīt uzlādes procesā radīto gāzu aizdegšanos, kā rezultātā var rasties ugunsgrēks vai sprādziens

Pārtrauciet uzlādes procesu uzlādes iekārtā un pēc atdzišanas aptiniet

▶

uzlādes vadus ap iekārtu vai, ja pieejams, kabeļu turētāju.

Pareiza elektrisko/uzlādes vadu izvietošana

UZMNANĪBU!

Izritināti uzlādes vadi rada draudus.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi. Cilvēki var aizķerties vai paklupt aiz izvilktiem, nesavāktiem kabeļiem.

Tādēļ novietojiet uzlādes vadus tā, lai neviens nevarētu aiz tiem aizķerties vai

▶

paklupt.

BRĪDINĀJUMS!

Pārkaršana, ko izraisa nepareizi izvietoti elektriskie/uzlādes vadi, rada draudus.

Elektrisko/uzlādes vadu bojājumu risks.

Elektrisko/uzlādes vadu nomaiņu drīkst veikt tikai profesionāls elektriķis.

▶

Elektriskie/uzlādes vadi nedrīkst būt izvietoti cilpās.

▶

Nenosedziet elektriskos/uzlādes vadus.

▶

Uzlādes vadus, kuru garums pārsniedz 5 m (16 pēdas un 4,85 collas), novie-

▶

tojiet atsevišķi (raugiet, lai tie nemestu cilpas). Uzlādes vadi, kuru garums pārsniedz 5 m (16 pēdas un 4,85 collas), var

▶

ievērojami uzsilt (uzmanību, karstas virsmas). Šādos gadījumos īpaši raugiet, lai uzlādes vadu virsmas temperatūra

▶

nepārsniedz 80 °C (176 °F):

- vides temperatūra ir 30 °C (86 °F) vai vairāk

- uzlādes vada šķērsgriezums ir 95 mm2 vai vairāk

- uzlādes vada garums ir 5 m (16 pēdas un 4,85 collas) vai vairāk

Brīdinājuma

Selectiva x.0 xxxx xkW

4,010,xxx

xxxxxxxx

XXXX

xxxxxxxx

OVC II

AC nom.

AC max.

UDC nom. IDC max.

Part No.: Ser. No.:

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

Protective class I

IP21

1~ NPE 230V 50/60Hz

xxA

xxV

xxxxW

xxA

www.fronius.com

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!

Explosive Gase. Flammen und Funken vermeiden.

Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable!

Explosive gases. Prevent flames and sparks.

Provide adequate ventilation during charge!

oujours arrêter la charge avant de déconnecter le câble de charge!

Gaz explosifs. Éviter les flammes et les étincelles.

Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga!

Gases explosivos. Evitar llamas y chipas.

¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica!

Gas esplosivi. Evitare fiamme libere e scintille.

Predisporre una ventilazione adeguata durante la carica!

ARNUNG -

ARNING -

ATTENTION

ADVERTENCI

- A

VVISO

42,0409,0419

norādes uz iekārtas

Uzlādes iekārtai ir piestiprināti drošības simboli. Drošības simbolus nedrīkst pārkrāsot vai noņemt.

Nokalpojušās iekārtas nedrīkst likvidēt sadzīves atkritumos, tās jālikvidē atbilstoši drošības norādījumiem.

Neglabājiet akumulatorus iespējamu aizdegšanās avotu, kā arī uguns, dzirksteļu un atklātu liesmu tuvumā.

Eksplozijas draudi! Uzlādējot akumulatoru, tajā rodas sprāgstoša gāze.

Akumulatora skābes ir kodīgas, un tās nekādā gadījumā nedrīkst nonākt acīs, uz ādas vai apģērba.

Uzlādes laikā gādājiet par pietiekamu svaigā gaisa padevi.

Izmantojiet funkcijas tikai pēc tam, kad esat pilnībā izlasījis lietošanas instrukciju.

Drošības norādes

2 kW

4,010,xxx xxxxxxxx

XXXX

UDC nom. xxV Part No.: Ser. No.:

1 Display 2 Battery CR2032

WARNING Hazardous Voltage

Kondensator Entladezeit < 2 min.

Capacitor discharge time < 2 min.

Décharge de condensateur < 2 min.

Condensador tiempo de descarga < 2 min.

Condensatore tempo di scaricamento < 2 min.

3 kW

4,010,xxx xxxxxxxx

XXXX

UDC nom. xxV Part No.: Ser. No.:

1 Display 2 Battery CR2032

WARNING Hazardous Voltage

Kondensator Entladezeit < 2 min.

Capacitor discharge time < 2 min.

Décharge de condensateur < 2 min.

Condensador tiempo de descarga < 2 min.

Condensatore tempo di scaricamento < 2 min.

iekārtas iekšpusē

UZMNANĪBU!

Pastāv draudi, ko rada elektriskās strāvas trieciena risks.

Tā rezultātā var tikt izraisīti nopietni ievainojumi vai nāve.

Korpusu drīkst atvērt tikai ražotāja apmācīti servisa speciālisti.

▶

Darbu pie iekārtas ar atvērtu korpusu drīkst veikt tikai tad, kad tā ir atvienota

▶

no tīkla. Izmantojot atbilstošu mērierīci, ir jāpārliecinās, ka elektriski uzlādētie montāžas elementi (piemēram, kondensatori) ir brīvi no elektriskā sprieguma. Izmantojot labi salasāmu, saprotamu brīdinājuma zīmi, jānodrošina, ka

▶

iekārta līdz darbu beigšanai ir atvienota no elektrotīkla.

Iekārtas iekšpusē:

Uzstādīšanas vietas izvēle un montāža pie sienas

Uzstādīšanas noteikumi

UZMNANĪBU!

Iekārtas apgāšanās vai nokrišana rada draudus.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Visi sistēmas komponenti ir jāuzstāda stabili.

▶

Ja tiek izmantoti grīdas vai sienas stiprinājumi, vienmēr pārbaudiet, vai tie ir

▶

pienācīgi nostiprināti.

Iekārta ir pārbaudīta atbilstoši IP21 aizsardzības klasei, tas nozīmē, ka:

tā ir aizsargāta pret cietu objektu, kuru diametrs ir lielāks par 12,5 mm

(0,49 collām), iespiešanos; tā ir aizsargāta pret vertikāli pilošu ūdeni.

Saskaņā ar aizsardzības klasi IP21 iekārtu drīkst uzstādīt un ekspluatēt sausās, slēgtās telpās. Iekārta ir jāsargā no mitruma.

Iekārta ir jānovieto horizontāli.

Dzesēšanas gaiss

Iekārta jāuzstāda tādā pozīcijā, lai dzesēšanas gaiss varētu netraucēti plūst cauri tam paredzētajām korpusa atverēm. Starp gaisa padeves un izplūdes atverēm vienmēr jābūt vismaz 20 cm (7,87 collām) lielam atstatumam. Apkārtējās vides gaisā nedrīkst būt:

ļoti spēcīga putekļu uzkrāšanās;

elektrību vadošas daļiņas (sodrēji vai metāla skaidas);

siltuma avoti.

Akumulatora skābes tvaiki

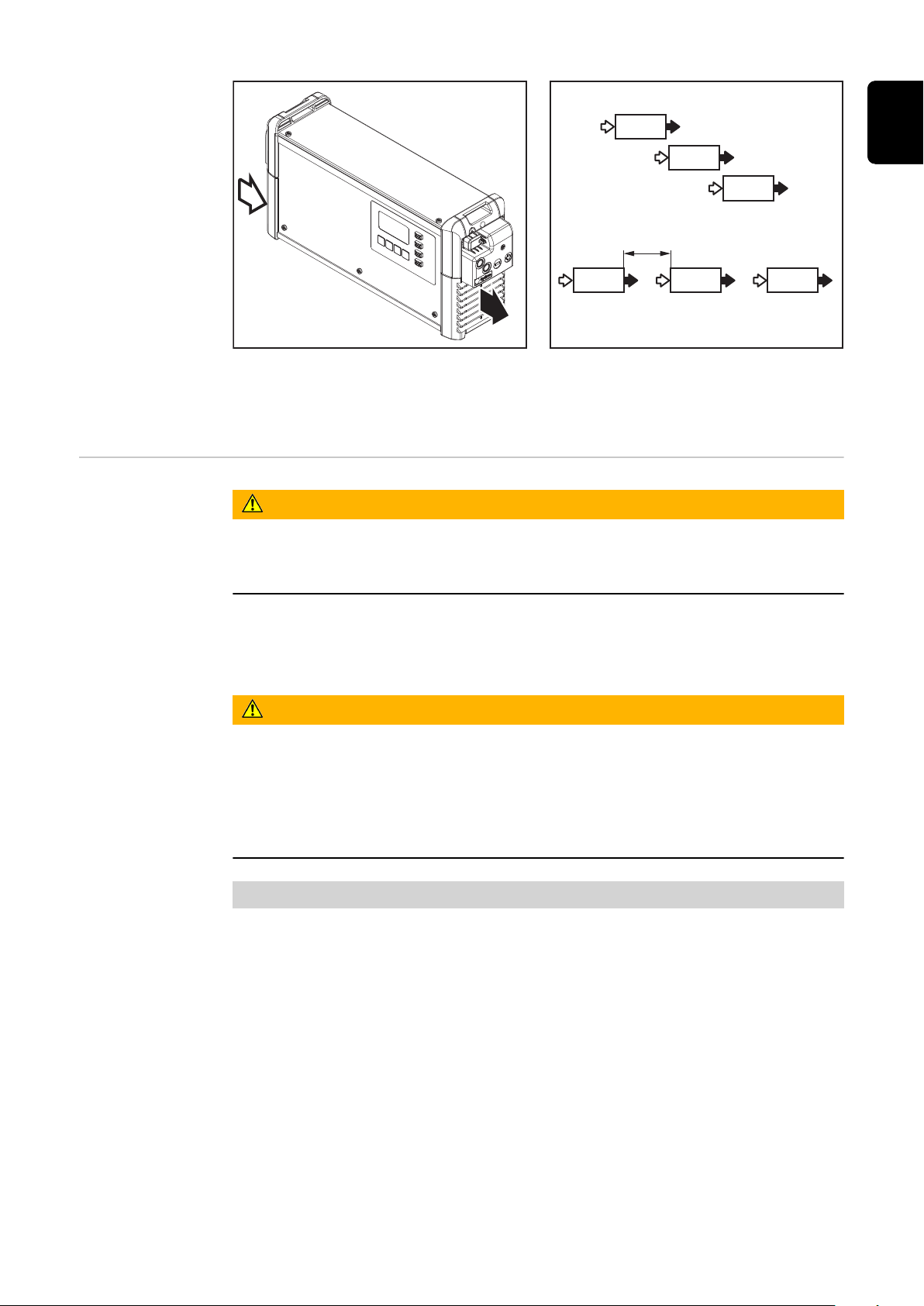

Dzesēšanas gaiss ieplūst un izplūst tā, kā norādīts attēlā ar bultiņu simboliem.

BRĪDINĀJUMS!

Daļēji vai pilnībā nosegtas gaisa padeves un izplūdes atveres rada draudus.

Tādējādi var tikt izraisīti bojājumi.

Vairākas iekārtas būtu jāuzstāda secīgā līnijā citu pēc citas.

▶

(a)

Ja iekārtas ir izkārtotas līnijā cita pēc citas bez atstatuma, starp iekārtām jābūt tālāk norādītajiem attālumiem:

minimālais attālums 20 cm (7,87 collas)

Sienas un grīdas stiprinājumi

UZMNANĪBU!

Nepareizi veikti darbi un iekārtas apgāšanās rada draudus.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Šo montāžu drīkst veikt tikai apmācīts un specializēts personāls.

▶

Atkarībā no balstvirsmas var būt nepieciešamas dažādas skrūves un tapas. Tāpēc tapas un skrūves nav iekļautas piegādes komplektā. Par pareizo tapu un skrūvju izvēli ir atbildīgs montieris.

UZMNANĪBU!

Pastāv draudi priekšmetu apgāšanās vai nokrišanas dēļ.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Šo sienas stiprinājumu izmantojiet tikai ar tam paredzētu ražotāja uzlādes

▶

iekārtu. Uzstādiet iekārtu horizontālā stāvoklī.

▶

Uzstādot iekārtu pie sienas, jāpārliecinās, ka sienai ir pietiekama nestspēja.

▶

Sienas stiprinājuma svars:

2 kW (B1) 1,10 kg (2,43 mārciņas) 3 kW (C1) 1,35 kg (2,98 mārciņas)

TX25

2 kW (B1)mm (in.)

341 (13.43)

182 (7.17)

38 (1.5) 123,5 (4.86) 91,5 (3.6)

8.5 (.33)

220 (8.66) 123 (4.84)

110 (4.33)

198 (7.8)

283 (11.14)

38 (1.5) 24,5 (.96)

11 (.43)

8.5 (.33)

90 (3.54)

76 (2.99)

20 (.79)

266 (10.47)

3 kW (C1)mm (in.)

417 (16.42)

182 (7.17)

38 (1.5) 123,5 (4.86)

40 (1.57) 89,5 (3.52)38 (1.5)

11 (.43)

8,5 (.33)

342 (13.46)

220 (8.66)

123 (4.84)

110 (4.33)

198 (7.8)

283 (11.14)

38 (1.5)

20 (.79) 90 (3.54)

38 (1.5)

20 (.79)

24,5 (.96)

76 (2.99)

Vadības elementi un pieslēgumi

(3) (4)

(1)

(2)

(5)

(6)

Vadības elementi un pieslēgumi

Nr. Funkcija

(1) USB pieslēgvieta

USB pieslēgvieta ļauj atjaunināt iekārtu un protokolēt uzlādes parametrus lādēšanas laikā, izmantojot USB zibatmiņu.

(2) Pozīcija opciju aktivizēšanai

- ārējās ieslēgšanas/izslēgšanas opcija

- termoregulējošas uzlādes opcija

(3) Pieslēgums (-) uzlādes vadam

(4) Pieslēgums (+) uzlādes vadam

(5) Elektrotīkla kabelis

(6) Elektrolītu cirkulācijas atrašanās vieta

(7)

(8)

(9)

Nr. Funkcija

TX25

(1)

13 S 1 Dete

S 2 C2 G

C1 G

C1 L

13V O

C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 14p

(7) Vadības panelis

(8) LED joslas opcija

Deg uzlādes statusam atbilstošās krāsās, kā norādīts nodaļas „Vadības panelis” indikatoru aprakstā.

(9) Papildu kontaktdakšas un

uzlādes vadu pārsegs

Papildu kontaktdakšai un uzlādes vadiem var piekļūt, noņemot pārsegu (9). Šim nolūkam ievērojiet nodaļas „Opcijas” sadaļā „Drošība” sniegtās brīdinājuma norādes.

USB pieslēgvietas pārsegu (1) ir iespējams nofiksēt ar skrūvi.

Izvēles kontaktdakšas 2 kW pieslēguma ierīkošana

14 polu papildaprīkojuma kontaktdakša korpusa iekšpusē

Plug

13 S 1 Dete

S 2 C2 G

C1 G

C1 L

13V O

C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 14p

Code Function

Plug

Code Function

13 S 1

wire white

14 Dete Detect

11 S 2 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND 10 13 VO13 V

wire brown Power

Remote Control wire 4

Option Box wire brown Option Box wire whi-

CBG Easy GND CBG Easy VCC

7 C1 L CAN 1Low 8 C2 L CAN 2Low

Supply

wire white

Remote Control wire 1

wire yellow wire yellow

Remote Control wire 3 Option Box wire yellow CBG Easy Detect

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

Remote Control wire 2 Option Box wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Gateway Link

TagID Link

Izvēles kontaktdakšas 3 kW

Device for Charge & Connect

Optional for Pb Chargers

14 polu papildaprīkojuma kontak-

tdakša korpusa iekšpusē pieslēguma ierīkošana

Plug

Code Function

13 S 1 Status 1

Plug

Code Function

14 Dete Detect

11 S 2 Status 2 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND 10 13 VO13 V

wire brown Power

Option Box wire brown Option Box wire white CBG Easy GND CBG Easy VCC Status Air Puls

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

Option Box wire yellow CBG Easy Detect

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

Remote Control wire 4

Remote Control wire 3

wire white

Supply

Air Puls

wire white

Remote Control wire 1

Option Box wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Remote Control wire 2

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

Vadības panelis

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Nr. Funkcija

(1) Displejs

(2) Taustiņš „Izvēlne”

Ļauj atlasīt vēlamo izvēlni. Ļauj atgriezties uz augstāka līmeņa atlasi.

(3) Taustiņi „Up / Down” (Uz augšu / uz leju)

Ļauj atlasīt vēlamo izvēlnes punktu. Vēlamās vērtības iestatīšana.

(4) Taustiņš „Pause / Start” (Pauze/palaist)

Pārtrauc vai atsāk uzlādes procesu. Apstiprina izvēlnes punktu vai iestatījumu.

(5) Indikators „Akumulators ir atdzesēts” (zils)

Informē, ka akumulators ir atdzisis un ir gatavs ekspluatēšanai. Deg nepārtraukti: kad uzlāde ir pabeigta, ir sasniegts iestatītais atdzesēšanas laiks vai pēc izvēles akumulatora temperatūra. Mirgo ik pēc sekundes: Papildus tiek rādīts arī ūdens uzpildīšanas indikators. Detalizēta informācija par to ir pieejama nodaļas „Indikatori” sadaļā „Papildu funkciju pārskats”.

(6) Indikators „Kļūda” (sarkans)

Deg nepārtraukti: iekārta parāda kļūdu. Pašreizējā situācija neļauj veikt

normālu uzlādi. Kamēr deg sarkanais indikators, nedrīkst veikt uzlādi (uzlāde tiek pārtraukta). Displejā redzams atbilstošs statusa ziņojums. Īsi iedegas ik pēc 3 sekundēm: iekārta parāda brīdinājumu. Uzlādes parametri ir nederīgi, taču uzlāde tiek turpināta. Displejā pamīšus parādās attiecīgais statusa ziņojums un uzlādes statuss.

(7) Indikators „Uzlāde” (dzeltens)

Deg: notiek uzlāde. Mirgo: ja uzlāde tiek pārtraukta.

(8) Indikators „Akumulators ir uzlādēts” (zaļš)

Deg nepārtraukti: uzlāde pabeigta. Mirgo ik pēc sekundes: uzlāde pabeigta. Papildus tiek rādīts arī ūdens uz-

pildīšanas indikators. Detalizēta informācija par to ir pieejama nodaļas „Indikatori” sadaļā „Papildu funkciju pārskats”.

Akumulatora uzlādēšana

Pirmā ekspluatācijas reize

Kad uzlādes iekārta tiek pirmo reizi savienota ar elektrotīklu, tā ieslēdzas režīmā SETUP (Iestatīšana).

Šajā režīmā iespējams iestatīt vai apstiprināt tālāk norādītos iestatījumus.

Valoda (English, Deutsch, Französisch u. c.)

Datums, laiks un laika zona

Uzlādes vada garums un uzlādes vada šķērsgriezums

Akumulatora veids, raksturlīkne, šūnu skaits un uzlādes laiks vai akumulatora

kapacitāte

Pieslēdziet uzlādes iekārtu pie elektrotīkla.

Izmantojot taustiņus „Up / Down”

(Uz augšu / Uz leju), iestatiet vēlamo izvēlnes valodu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Angļu valoda ir iestatīta kā noklusēju-

ma vērtība.

Izmantojot taustiņus „Up / Down”

(Uz augšu / uz leju), iestatiet laika zonu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Centrāleiropas laiks UTC+1 (Berlīne) ir

iestatīts kā laika zonas noklusējuma

vērtība.

Varat iestatīt tālāk norādītos iestatīju-

mus.

Vasaras laiks IESLĒGTS/

IZSLĒGTS Stundu formāts

Laiks

Datums

Izmantojot taustiņus „Up / Down”

(Uz augšu / uz leju), iestatiet nepieciešamo iestatījumu.

Izmantojot „Pause / Start” (Pauze/

palaist), apstipriniet uzstādīto iestatījumu.

Noklusējumā vasaras laikam ir iestatīta

vērtība IESLĒGTS, kā arī ir iestatīts

24 stundu laika formāts.

Izmantojot taustiņus „Up / Down”

(Uz augšu / uz leju), iestatiet attiecīgo uzlādes vada garumu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Uzlādes iekārta ir konfigurēta atbil-

stoši pareizajam uzlādes vada garu-

mam, pamatojoties uz pasūtījumu.

Neatbilstoši iestatīts uzlādes vada ga-

rums var negatīvi ietekmēt uzlādes

procesu!

Izmantojot taustiņus „Up / Down”

(Uz augšu / uz leju), iestatiet attiecīgo uzlādes vada šķērsgriezumu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Uzlādes iekārta ir konfigurēta atbil-

stoši pareizajam uzlādes vada

šķērsgriezumam, pamatojoties uz

pasūtījumu.

Neatbilstoši iestatīts uzlādes vada

šķērsgriezums var negatīvi ietekmēt

uzlādes procesu!

Ja uzrādītā uzlādes konfigurācija ir

pareiza, apstipriniet šo uzlādes konfigurāciju ar taustiņu „Pause / Start” (Pauze/palaist).

Iekārta rūpnīcā ir sākotnēji iestatīta at-

bilstoši pasūtījumam.

Ja uzlādes iekārta ir pasūtīta bez papildu konfigurācijas, noklusējumā ir iestatītas tālāk norādītās vērtības.

Akumulatora veids „Pb-mitrs” (PzS, GiS)

Raksturlīkne 6–RI

Maksimālais uzlādes iekārtai paredzētais šūnu skaits

Uzlādes laiks ir 7–8 stundas

Ja konfigurācija vairs neatbilst izmantotajam akumulatoram, ir jāveic atbilstošas izmaiņas parametros.

Detalizēta informācija par iekārtas uzlādes parametriem pieejama nodaļas „Rādījumi” sadaļā „Konfigurācijas režīmā iespējamo iestatījumu pārskats.”.

Uzlādes procesa sākšana

UZMNANĪBU!

Uzlādējot bojātus akumulatorus, var izplūst akumulatora skābes vai rasties sprādziens, kas rada draudus.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Pirms uzlādes sākšanas pārliecinieties, ka uzlādējamajam akumulatoram nav

▶

bojājumu.

UZMNANĪBU!

Neatbilstošs akumulatora tips un neatbilstoši uzlādes iestatījumi rada draudus.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Pirms uzlādes sākšanas pārliecinieties, ka uzlādes iekārtā ir iestatīts pareizais

▶

akumulatora veids. Pirms uzlādes atsevišķu veidu akumulatoriem ir sākotnēji jāuzstāda šādi ie-

▶

statījumi: uzlādes līkne; nominālais spriegums (akumulatora šūnu skaits); akumulatora ietilpība (Ah) vai uzlādes laiks (h)

Detalizēta informācija par iekārtas uzlādes parametriem pieejama nodaļas „Rādījumi” sadaļā „Konfigurācijas režīms”.

BRĪDINĀJUMS!

Iespējami bojājumi, ja uzlādes kontaktdakšas kontakti ir ļoti netīri.

Paaugstinātās pārejas pretestības dēļ var rasties pārkaršana un vēlāk arī tikt pilnīgi sabojāta uzlādes kontaktdakša.

Uzlādes iekārtas kontaktdakšas kontakti nedrīkst būt netīri, nepieciešamības

▶

gadījumā tie jānotīra.

Pieslēdziet uzlādes iekārtu pie elektrotīkla.

Parādās prasījums, vai uzlādējamajam akumulatoram ir iestatīti atbilstoši parametri.

Papildus standarta režīmā parādās

displejs. Displejā ir redzami šādi

uzlādes iekārtas parametri:

akumulatora veids (piemēram, Pb-

WET (Pb-MITRS)); uzlādes raksturlīkne (piemēram,

IUI); nominālais spriegums (piemēram,

48 V); ietilpība (piemēram, 300 Ah);

nedēļas diena, laiks un datums.

Uzlādes iekārtas parametrus var iestatīt individuāli. Detalizēta informācija par iekārtas uzlādes parametriem pieejama nodaļas „Rādījumi” sadaļā „Konfigurāci-

jas režīms”. Pārliecinieties, ka uzlādējamais akumulators atbilst uzlādes iekārtas

konfigurācijai.

Iespraudiet uzlādes kontaktdakšu.

Uzlādes iekārta atpazīst pievienoto akumulatoru un sāk uzlādi. Ja ir aktivizēta palaides aizkave, uzlāde tiek sākta pēc iestatītā aizkaves laika beigām. Detalizēta informācija par to ir pieejama nodaļas „Rādījumi” sadaļā „Konfigurācijas režīms”.

Uzlādes laikā displejā redzamas šādas vērtības:

pašreizējā lādēšanas strāva (A);

pašreizējais lādēšanas spriegums (V);

uzlādētā enerģija (Ah);

akumulatora temperatūra, ja izvēlēta opcija „Termoregulējoša uzlāde”;

laiks (hh:mm) kopš uzlādes sākuma.

Akumulatora simbols apzīmē pašreizējo uzlādes statusu. Jo vairāk joslu tiek attēlots, jo tālāk ir veikta uzlāde. Tiklīdz akumulators ir pilnībā uzlādēts, parādās minūšu skaitītājs (attēls labajā pusē). Šis skaitītājs skaita minūtes no uzlādes beigām un kalpo par palīgu, lai, lietojot vairākas uzlādes iekārtas, varētu vienkāršāk noteikt, kurš akumulators ir visvairāk atdzisis.

Ja minūšu skaitītāja vietā vēl aizvien ir redzams standarta rādījums:

izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), pārslēdzieties starp

minūšu skaitītāju un standarta displeju.

Kad akumulators ir pilnībā uzlādēts, visas 4 akumulatora simbola joslas ir melnā krāsā. Kad akumulators ir pilnībā uzlādēts, iedegas indikators zaļā krāsā.

Akumulators vienmēr ir gatavs lie-

tošanai. Akumulators pie uzlādes iekārtas

var būt pieslēgts nenoteiktu laiku. Pēcuzlāde neitralizē akumulatora

pašizlādi.

Uzlādes pārtraukšana

Uzlādi pārtrauciet šādi:

nospiediet taustiņu „Pause/Start” (Pauze/palaišana);

Uzlādes procesa pārtraukuma laikā:

mirgo indikators „Uzlāde” (dzel-

tens).

Turpiniet uzlādi šādi:

vēlreiz nospiediet taustiņu „Pause / Start” (Pauze/palaist).

Kamēr pie uzlādes iekārtas ir pieslēgts akumulators, uzlādi var pārtraukt un atkal uzsākt, tikai izmantojot taustiņu „Pause / Start” (Pauze/palaist). Displeja režīmus var mainīt, izmantojot taustiņu „Izvēlne” tā, kā aprakstīts sadaļā „Displejs”, bet to var izdarīt tikai tad, kad pie uzlādes iekārtas nav pieslēgts akumulators.

Uzlādes pabeigšana

UZMNANĪBU!

Dzirksteles, kas rodas uzlādes vadu atvienošanas laikā, rada sprādzienbīstamu gāzu uzliesmošanas draudus.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Pirms izraujat vai atvienojat uzlādes kontaktdakšu, pārtrauciet uzlādi, no-

▶

spiežot taustiņu „Pause / Start” (Pauze/palaist).

UZMNANĪBU!

Apdraudējums, atvienojot spraudsavienojumu, kamēr notiek uzlāde.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Neatvienojiet spraudsavienojumu, kamēr notiek uzlāde.

▶

Neaiztieciet lādēšanas spraudņa strāvu vadošos kontaktus.

▶

BRĪDINĀJUMS!

Akumulatora bojājumu risks, atvienojot to no lādētāja, ja uzlāde nav pilnībā pabeigta.

Tādējādi var tikt izraisīti akumulatora bojājumi.

Akumulatoru no lādētāja atvienojiet tikai tad, ja tas ir pilnībā uzlādēts (indika-

▶

tors „Akumulators ir uzlādēts” deg zaļā krāsā).

Tiklīdz akumulators ir pilnībā uzlādēts un atdzisis, degs tālāk norādītie indikatori.

Indikators „Akumulators ir

uzlādēts” (zaļš) Indikators „Akumulators ir at-

dzesēts” (zils)

Lai nodrošinātu optimālu akumulatora

kalpošanas laiku, atvienojiet to pēc

turpmākā ziņojuma tikai tad, kad papil-

dus zaļā krāsā degošajam indikatoram

zilā krāsā deg indikators „Akumulators

atdzesēts”. Ja tiek izmantotas vairākas

uzlādes iekārtas, vispirms atvienojiet

akumulatoru, kas tiek uzlādēts visilgāk

(un ir ar viszemāko temperatūru).

Uzlādi pabeidziet šādi:

nospiediet taustiņu „Pause/Start” (Pauze/palaišana);

atvienojiet uzlādes kontaktdakšu.

Ja uzlādes kontakti ir atvērti, automātiskā brīvgaitas konstatēšanas sistēma pārliecinās, ka uzlādes kontaktos nav sprieguma.

Displejs

Displeja režīmu pārskats

Nr. Funkcija

Standarta režīms

Standarta režīmā displejā ir redzami uzlādes parametri.

Statistikas režīms

Uzrāda iekārtas ekspluatācijas stāvokļu biežumu un kopējo uzlādes reižu skaitu, kā arī sniedz pārskatu par pilnīgi visās un vidēji vienā uzlādes reizē saražotajām Ah un uzņemto enerģijas daudzumu.

Vēstures režīms

Sniedz informāciju par visiem saglabātajiem uzlādes parametriem.

Konfigurācijas režīms

Konfigurācijas režīms iespējo visus iekārtas un uzlādes procesa iestatījumus.

USB režīms

USB režīms ļauj atjaunināt iekārtu, saglabāt un augšupielādēt iekārtas konfigurāciju, kā arī protokolēt uzlādes parametrus uzlādes laikā, izmantojot USB zibatmiņu.

Kamēr pie uzlādes iekārtas ir pieslēgts akumulators, uzlādi var pārtraukt un atkal uzsākt, izmantojot taustiņu „Pause / Start” (Pauze/palaist). Displeja režīmus var mainīt, izmantojot taustiņu „Izvēlne”, bet to var izdarīt tikai tad, kad pie uzlādes iekārtas nav pieslēgts akumulators. Detalizēts displeja režīmu apraksts ir pieejams nākamajās nodaļās.

Iestatījumu atiestate

Uzlādes pārtraukuma laikā izvēlņu pieejamība ir ierobežota.

NORĀDE!

Uzlādes pārtraukuma laikā izvēlņu pieejamība ir ierobežota.

Šajā izvēlnes punktā ir pieejamas divas iespējas, kā atiestatīt visus veiktos iestatījumus:

„Reset Factory Settings” (Rūpnīcas ie-

statījumu atiestatīšana)

Atiestata izvēlētos iestatījumus uz

rūpnīcas noklusējuma iestatījumiem.

„Reset Default Settings” (Noklusējuma

iestatījumu atiestatīšana)

Atiestata veiktos iestatījumus uz

ražotāja noklusējuma iestatījumiem.

Standardmodus

Standarta režīms

Kad tīkla kontaktdakša ir pievienota elektrotīklam, displejs automātiski darbojas standarta režīmā.

Standarta režīmā displejā redzami

turpmākie uzlādes iekārtas parametri:

akumulatora veids (piemēram, Pb-

WET (Pb-MITRS)); uzlādes raksturlīkne (piemēram,

IUI); nominālais spriegums (piemēram,

48 V); ietilpība (piemēram, 300 Ah);

nedēļas diena, datums un laiks.

Uzlādes iekārtas parametrus var iestatīt individuāli. Detalizēta informācija pieejama sadaļā „Konfigurācijas režīms”.

Statistikas režīms

Statistikas režīmā horizontālās joslas

attēlo turpmāk norādīto iekārtas eks-

pluatācijas stāvokļu biežumu.

Tukšgaita („Idle”)

Uzlāde („Charging”)

Mainīgā uzlāde („Floatingcharge”)

Atdzesēšana („Cooldown”)

Kļūda („Error”)

Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), pārslēdzieties starp

lapām 1/2 un 2/2.

Lapā 2/2 ir redzamas tālāk norādītās

vērtības.

Kopējais uzlāžu („Charges”) reižu

skaits. Kopējais saražoto ampērstundu

skaits. Vidējais katrā uzlādes („Charge”)

reizē saražoto ampērstundu skaits. Kopējais uzņemtās enerģijas dau-

dzums (kWh). Vidējais katrā uzlādes („Charge”)

reizē uzņemtais enerģijas daudzums (kWh).

Uzņemtās enerģijas rādījums ir orientējoša vērtība, un nominālā jauda var līdz pat 5 % atšķirties no faktiskā enerģijas daudzuma. Mazākas jaudas gadījumā novirze var būt lielāka.

Vēstures režīms

(1)

(2)

(3)

(4)

(5) (7)

(6)

Vēstures režīms Vēstures režīms sniedz informāciju par visiem saglabātajiem uzlādes paramet-

riem. Lai varētu attēlot mainīgos vai atšķirīgos indikatorus, attēlā ir redzami divi displeja logi.

Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), pārslēdzieties starp

katra saglabātā uzlādes procesa lapām.

Indikatora loga saturs

Uzlādes sākuma datums, piemēram, ceturtdiena, 19.06.14.

Uzlādes sākuma punkts, piemēram, 19:29 vai uzlādes ilgums, piemēram, 8 h

28 min. Spriegums uzlādes sākumā, piemēram: 45,9 V.

Spriegums pēc 5 minūtēm, piemēram: 47,9 V

Spriegums uzlādes beigās, piemēram, 48,0 V.

Uzlādētās ampērstundas, piemēram, 397 Ah.

Uzlādētās kWh, piemēram, 19 kWh.

Uzlādes raksturlīkne, piemēram: 6 RI.

Iestatītais uzlādes ilgums, piemēram: 8–9 h, vai iestatītās Ah, piemēram:

400 Ah vai iestatītais uzlādes beigu punkts (nav attēlots).

Uzrādītie simboli

Nr. Funkcija

(1) Akumulators pilnībā uzlādēts

Uzlāde ir pabeigta.

(2) Akumulators ir izlādējies

Uzlāde netika pabeigta.

(3) Izsaukuma zīme ar skaitli

Parādās brīdinājuma paziņojums ar atbilstošo statusa ziņojuma kodu. Detalizēta informācija pieejama sadaļā Statusa ziņojumi.

(4) Simbols ar skaitli

Tiek uzrādīta kļūda ar atbilstošo statusa ziņojuma kodu. Detalizēta informācija pieejama sadaļā Statusa ziņojumi.

(5) Taustiņu simbols ar ķeksīti

Uzlāde tika pareizi pabeigta, nospiežot taustiņu „Pause / Start” (Apturēt/ palaist).

(6) Taustiņa simbols ar krustu

Uzlāde tika pareizi pabeigta, nenospiežot taustiņu „Pause / Start” (Apturēt/palaist).

(7) Uzlādes specifikācijas

Uzlādes sākumā un beigās tiek parādīti noteikti akumulatora dati: šūnu skaits; ampērstundas; raksturlīkne; akumulatora veids.

Konfigurācijas režīms

Konfigurācijas režīmā iespējamo iestatījumu pārskats.

„Charging settings” (Uzlādes iestatījumi). Akumulatora iestatījumi

Akumulatora veids, piemēram, „Mitrs”.

Uzlādes raksturlīkne, piemēram, „IU”.

Ietilpība (Ah) vai uzlādes laiks (h) atkarībā no uzlādes raksturlīknes.

Šūnas: spriegums (V) un akumulatora šūnu skaits vai automātiskā akumulato-

ra šūnu skaita iestatīšana.

BRĪDINĀJUMS!

Kļūdaini iestatīta vērtība rada akumulatora bojājuma risku.

Tādējādi var tikt izraisīti bojājumi.

Automātisko akumulatora šūnu skaita iestatījumu drīkst izmantot tikai

▶

akumulatoriem, kuriem ir tālāk norādītais nominālais spriegums: 12 V un 24 V 24 V iekārtām, 24 V un 48 V 48 V iekārtām. Neizmantot automātisko akumulatora šūnu skaita iestatīšanu tad, ja aku-

▶

mulators ir pilnībā izlādējies.

Citi iestatījumi:

nodrošina individuālas uzlādes raksturlīknes pielāgošanas iespējas.

„Additional functions” (Papildu funkcijas): Papildu funkcijas

Zila LED

Ārējā ieslēgšana/izslēgšana

Uzpildes indikators

Izvēles zona

Atkārtota uzlādes palaišana elektrotīkla kļūdas gadījumā

„General options” (Vispārīgi iestatījumi): Vispārīgi iestatījumi

Valoda

Kontrasts

Laiks (hh: mm: ss)

Laika zona Vasaras laiks / standarta laiks Datums (dd:mm:gg)

Uzlādes kabeļa garums (m)

Uzlādes kabeļa šķērsgriezums (mm2) Maiņstrāvas ierobežojums

Temperatūras vērtību mērvienība

Kods konfigurācijas izvēlnes pieejai aktivizēts/deaktivizēts.

USB zibatmiņā ierakstīto parametru (s) laika intervāli.

Atiestatīt statistiku

Atiestatīt vēsturi

„Reset Settings” (Atiestatīt iestatījumus) –

iekļauts drošības jautājums („OK?” (Labi?)), lai vēlreiz apstiprinātu šo

darbību.

Konfigurācijas režīma aktivizēšana

Vispirms parādās pamatiestatījumu

ekrāns ar datuma un laika rādījumu un

faktisko programmatūras versiju.

Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), varat izsaukt tālāk

norādīto informāciju:

iekārtas sērijas numurs, kā arī konfigurācijas atmiņas sērijas numurs un

versija. vadības/jaudas elektronikas izdruka: aparatūras versija un sērijas numurs.

programmatūra: galvenā programmatūra, sekundārā programmatūra,

primārā programmatūra un raksturlīkņu versija.

Konfigurācijas izvēlnes atvēršana:

nospiediet taustiņu „Pause/Start” (Pauze/palaišana);

Parādās koda ievadīšanas pieprasījums.

Ievadiet nepieciešamo kodu „1511”,

veicot tālāk norādītās darbības.

Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), ievadiet koda pirmo

punktu. Izmantojot taustiņu „Izvēlne”, pārejiet pie nākamā koda punkta.

Pēc tam atkārtojiet iepriekš aprakstītās darbības, līdz kods ir pilnībā ievadīts.

Apstipriniet ievadi ar taustiņu „Pause / Start” (Pauze/palaist).

Tiks parādīts konfigurācijas režīma gal-

veno izvēlnes punktu saraksts.

Izvēloties izvēlnes punktu, var

parādīties pieprasījums, aicinot izlasīt

lietošanas instrukciju. Apstipriniet šo

pieprasījumu, atkārtoti nospiežot taus-

tiņu „Pause / Start” (Pauze/palaist).

Lai pārvietotos konfigurācijas izvēlnē un tās apakšizvēlnēs, rīkojieties, kā norādīts turpmāk.

Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), atlasiet vēlamo

izvēlnes punktu. Izmantojot taustiņu „Pause / Start” (Pauze/palaist), apstipriniet izvēlnes pun-

ktu un atkārtoti apstipriniet drošības jautājumu (piemēram, „OK?” (Labi?)). Ja nepieciešams, izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), vei-

ciet izvēli, piemēram, „Off / On” (Izslēgt / ieslēgt), vai ievadiet vērtību. Ievadi apstipriniet ar taustiņu „Pause / Start” (Pauze/palaist).

Ja pēc apstiprinājuma kursors pārlec uz nākamo iestatījumu vai punktu,

atkārtojiet punktos (3) un (4) aprakstītās darbības.

Lai izietu no aktuālās izvēlnes, veiciet tālāk norādītās darbības.

Izmantojot taustiņu „Izvēlne”, atgriezieties atpakaļ uz augstāka līmeņa atlasi.

Iziešana no konfigurācijas režīma

Ja konfigurācijas režīmā tiek izmainīts viens vai vairāki uzlādes procesam būtiski iestatījumi, pirms konfigurācijas režīma pamešanas vēlreiz tiek vaicāts, vai pārņemt šos uzstādītos iestatījumus.

Pametot konfigurācijas režīmu, ir jāapstiprina tālāk norādītie iestatījumi.

Raksturlīkne

Akumulatora ietilpība ampērstundās (izņemot Rl raksturlīkni)

Šūnu skaits

Kompensējošā uzlāde IESLĒGTA/IZSLĒGTA

Kontrolleru tīkla protokols

Piemērs.

Izmaiņu veikšana raksturlīknē, pārceļot

to no 3 – IUI (Pb-WET) uz 6 – RI (Pb-

WET).

Ja iestatījums netiek apstiprināts,

uzlādes iekārta atkal pārslēdzas konfi-

gurācijas režīmā un iestatījuma vērtību

var izmainīt uz nepieciešamo vērtību.

USB režīms konfigurācijas režīmā

USB režīms USB režīmā ekrānā redzams, vai ir pie-

vienota USB zibatmiņa.

USB zibatmiņai ir jāatbilst tālāk

norādītajai specifikācijai.

Formatējums: FAT32

maks. ietilpība 32 GB

bez sadalīšanas vairākos nodalīju-

mos

Programmatūra I-SPoT VIEWER (www.fronius.com/i-spot) atbalsta USB zibat- miņas datu vizualizāciju un novērtēšanu.

Lai sāktu datu lejupielādi, apstipriniet to, vēlreiz nospiežot taustiņu „Pause / Start” (Pauze/palaist) Ja šī darbība netiek apstiprināta, vēlreiz nospiežot taustiņu „Pause / Start” (Pauze/palaist), lejupielāde pēc dažādām sekundēm tiek sākta automātiski.

Uzlādes laikā USB zibatmiņu ir iespējams pievienot, tikai nospiežot taustiņu „Pause / Start” (Pauze/palaist). Turklāt ir iespējama tikai datu nolasīšana, bet ne atjaunināšana vai konfigurācijas ielāde.

Droša noņemšana („Safely remove”)

Brīdī, kad ir pabeigta vēlamā darbība, varat veikt drošu USB zibatmiņas

noņemšanu.

„Update” (Atjaunināt)

Atveras saraksts ar USB zibatmiņā saglabātajiem piemērotajiem atjau-

nināšanas failiem. Vēlamo failu var izvēlēties un apstiprināt, tāpat kā pāršķirstot iestatījumus.

Nepārdēvējiet automātiski piešķirtos atjaunināšanas faila nosaukumus!

Jaunākā aparātprogrammatūra ir pieejama Fronius tīmekļa vietnes leju-

pielāžu sadaļā. Aparātprogrammatūras instalēšanas instrukcija ir pieejama lejupielādētajā

Zip failā.

„Download” (Lejupielāde)

I-SPoT VIEWER nepieciešamie iekārtas protokolēto uzlādes parametru dati,

kas saglabāti iekārtas datu reģistrētājā, tiek saglabāti USB zibatmiņā. Papildus tiek saglabāti arī notikumi, tā dēvētie „Events”, iekārtas iestatījumi

un lietotāju raksturlīknes (konfigurācija). Datu žurnālam pieejami šādi laika diapazoni:

1 mēnesis, 3 mēneši, visi, kopš pēdējās reizes

„Download optional” (Lejupielāde pēc izvēles)

Pieejamas tālāk norādītās iespējas.

I-SPoT VIEWER

Protokolēto datu saglabāšana notiek identiski lejupielādei, tikai to veic ar ISPoT VIEWER datiem. Datu žurnāla saglabāšana

Protokolēto datu saglabāšana notiek identiski „Download” (Lejupielādes) procesam, tikai šajā gadījumā faili tiek saglabāti nevis I-SPoT VIEWER, bet gan „.csv” formātā. („.csv” datiem automātiski piešķirtā mapju struktūra: * Fronius\<Iekārtas sērijas numurs>\Uzlādes\<yyyymmdd>\<hhmmss.csv>) Notikumu saglabāšana.

Notikumi jeb Events tiek saglabāti USB zibatmiņā. Konfigurācijas saglabāšana.

Iekārtas iestatījumi tiek saglabāti USB zibatmiņā.

Ielādēt konfigurāciju („Load configuration”)

Ielādē iekārtā USB zibatmiņā saglabāto piemēroto iekārtas konfigurāciju.

Ielādēt tirgotāju tekstu („Load dealer text”)

Šeit var ielādēt teksta failus no USB zibatmiņas, kuri tiek attēloti iekārtas

kļūdas brīdī. Teksta fails var ietvert, piem., tirgotāja kontaktinformāciju.

Fails USB zibatmiņā jāsaglabā „.txt” formātā ar „unicode” kodējumu.

Faila nosaukumam jābūt „dealer.txt”.

Maksimālais rakstzīmju skaits ir 99.

* Ja uzlādes laikā ir pievienota USB zibatmiņa, „.csv” faili tiek saglabāti tieši

USB zibatmiņā. Arī šeit ir automātiski izveidota mapju struktūra, un tā atšķiras tikai ar to, ka mapes „Datalog” (Datu žurnāls) vietā ir mape „Charges” (Uzlādes).

Ielādēšanas iestatījumi konfigurācijas režīmā

Ielādēšanas iestatījumu pārskats

Elektrolītu cirkulācija

Tālāk ir detalizēts izvēlnes punkta „Settings” paskaidrojums „Uzlādes iestatījumi” („Charging settings”) izvēlnes punktam, kas tika apskatīts iepriekš. Pārvietošanās notiek, kā aprakstīts sadaļā „Papildu funkcijas konfigurācijas režīmā”.

Parādās saraksts ar tālāk minētajām izvēles iespējām.

Atsevišķas izvēles iespējas ir detalizētāk aprakstītas tālāk tekstā.

Elektrolītu cirkulācijas sistēma „Air

Pump” (nav pieejama Selectiva 220 V

modelim):

Elektrolītu cirkulācijas cikls tiek vadīts

ar uzlādes iekārtas vadības sistēmu.

Šim nolūkam ir pieejamas vairākas

izvēles iespējas.

Elektrolītu cirkulācijai ir pieejami tālāk minētie iestatījumi.

Off (Izslēgts)

Elektrolītu cirkulācijas cikls izslēgts.

Ilgstošs darba režīms („continuous”)

Elektrolītu cirkulācija nepārtraukti ieslēgta.

Programma („program”) 1–5

Rūpnīcā uzstādītās elektrolītu cirkulācijas cikla pārvaldības programmas un

to būtiskie parametri ir norādīti tabulā, kas dota nodaļas „Indikatori” sadaļā „Iestatījumi”.

Automatic (automātisks)

Automātiska elektrolītu cirkulācijas caurplūdes regulēšana, ņemot vērā ie-

statītos akumulatora parametrus.

Lietotājs („user”) „On”/„Off” (Ieslēgt/izslēgt)

Individuāli iestatījumi elektrolītu cirkulācijai.

Iestatījumi „On” un „Off” (Ieslēgt/izslēgt) nosaka gaisa plūsmas intervāla im-

pulsa/pauzes attiecību.

Rūpnīcā uzstādītās elektrolītu cirkulācijas cikla pārvaldības programmas un to būtiskie parametri ir norādīti tālāk dotajā tabulā.

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Katrā no šīm programmām solenoīda vārsts uz kādu laiku atveras „IESLĒGTS 1” („ON 1”) un uz kādu laiku aizveras „IZSLĒGTS 1” („OFF 1”). Šis process atkārtojas tik bieži, kā norādīts „Atkārtošana” („Repeat”). Pēc šī atkārtojuma skaita beigām process turpinās ar laikiem „IESLĒGTS 2” („ON 2”) un „IZSLĒGTS 2” („OFF 2”) līdz uzlādes beigām.

Termoregulējoša uzlāde

Termoregulējoša uzlāde („Temperature-controlled charging”):

Pieejami tālāk minētie iestatījumi termoregulējošai uzlādei.

automatic (automātisks)/OFF (izslēgts)/obligāts („required”)

automatic (automātisks) … Uzlādes raksturlīknes pielāgošana atkarībā no

temperatūras. OFF (IZSLĒGTS) ... Izmērītā akumulatora temperatūra paliek neievērota.

ir obligāts („required”) ...

Uzlāde tiek uzsākta tikai tad, kad ir pievienots ārējs temperatūras devējs.

Kļūda, ja ir paaugstināta temperatūra („Error overtemperature”), ON/OFF (IESLĒGTS/IZSLĒGTS)

ON (IESLĒGTS) ... Kļūdas ziņojums par paaugstinātu akumulatora tempe-

ratūru. Uzlādes process tiek pārtraukts, un uzlāde tiek turpināta tikai pēc atdzišanas un atkārtotas akumulatora pieslēgšanas. OFF (IZSLĒGTS) ... Nav kļūdas ziņojuma par paaugstinātu akumulatora tem-

peratūru.

Brīdinājums par paaugstinātu temperatūru („Warning overtemperature”) ON/OFF (IESLĒGTS/IZSLĒGTS)

ON (IESLĒGTS) ... Brīdinājums par paaugstinātu akumulatora temperatūru.

OFF (IZSLĒGTS) ... Nav neviena brīdinājuma par paaugstinātu akumulatora

temperatūru.

Atsevišķām raksturlīknēm ir nepieciešams ārējs temperatūras devējs. Ja konfigurācijas režīmā tiek izvēlēta šāda raksturlīkne, tiek parādīta norāde, ka nepieciešams ārējs temperatūras devējs.

Tālāk norādītajām raksturlīknēm ir nepieciešams ārējs temperatūras devējs.

28 – FCC IUI – CSM WET

30 – FCC IUI – WET

Ja ir izvēlēta raksturlīkne, kas aprīkota

ar ārēju temperatūras devēju, tiek

parādīta norāde.

Apstipriniet norādi ar taustiņu „Pa-

use / Start” (Apturēt/palaist).

Kompensējošā uzlāde

Kompensējošā uzlāde („Equalising charge”)

OFF (IZSLĒGTS)

Kompensējošā uzlāde nenotiek.

„Delay” (Aizkave)

Ja akumulators paliek pieslēgts pie uzlādes iekārtas iestatītās kompensējošās

uzlādes aizkaves laikā („equalize charge delay”), notiek speciāls uzlādes veids. Tādējādi tiek novērsta skābes izplatīšanās. Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kom-

pensējošās uzlādes ilguma parametrus var izmainīt.

Nedēļas diena („Weekday”)

Nedēļas diena, kurā jānotiek kompensējošajai uzlādei.

Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kom-

pensējošās uzlādes ilguma parametrus var izmainīt.

Manuālā kompensējošā uzlāde („Manuell”)

Kompensējošo uzlādi var manuāli aktivizēt, nospiežot pogu uz displeja.

Kompensējošā uzlāde tiek uzsākta pēc iestatītā aizkavējuma ar iestatītajiem

parametriem. Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kom-

pensējošās uzlādes ilguma parametrus var izmainīt. Šī funkcija ir pieejama tikai tradicionālo svina-skābes akumulatoru rak-

sturlīknēm.

Ja tiek aktivizēts kāds kompensējošās uzlādes iestatījums, tad sākuma ekrānā ar simbolu blakus iestatītajām ampērstundām / iestatītajam uzlādes laikam tiek parādīts, vai tiek veikta kompensējošā uzlāde un vai tādu drīkst sākt.

Aizkave „Delay” (Aizkave)

Uzlādes sākuma aizkave („Charge start delay”)

Faktiskā uzlādes sākuma laika aizkave (minūtēs) salīdzinājumā ar uzlādes

sākuma aktivizēšanas laika punktu.

Uzlādes beigu aizkave („Charge end delay”)

Signalizētā uzlādes beigu laika (piemēram, indikators deg zaļā krāsā) aizkave

(minūtēs) salīdzinājumā ar faktisko uzlādes beigu laiku.

Atkārtots uzlādes sākums elektrotīkla kļūdas gadījumā („At mains failure restart charging”)

Ja ir aktivizēta šāda iespēja, kolīdz pēc darbības traucējuma elektrotīkls atkal

ir pieejams, automātiski tiek uzsākta uzlāde.

Elektrotīkla kļūdas gadījumā („At mains failure”)

Atkārtota uzlādes uzsākšana

automātiski / turpināt uzlādi

Ja ir aktivizēta izvēles iespēja „Atkārtota uzlādes uzsākšana”, tad uzlāde automātiski tiek uzsākta pēc elektrotīkla traucējuma novēršanas.

Ja ir aktivizēta izvēles iespēja „Automātiski / turpināt uzlādi”, tad uzlāde automātiski tiek uzsākta pēc elektrotīkla traucējuma novēršanas.

Kalendārs Kalendārs („calendar”)

Kalendāra funkcija ļauj automātiski uzsākt uzlādi pēc norādītajiem kritērijiem.

Laika intervāls, kurā nedrīkst uzsākt uzlādi, kad iekārtai ir pievienots akumu-

lators. Laika intervāls, kurā jāuzsāk uzlāde ar definētu 1. raksturlīkni, kad iekārtai ir

pievienots akumulators. Laika intervāls, kurā jāuzsāk uzlāde ar definētu 2. raksturlīkni, kad iekārtai ir

pievienots akumulators.

Lai aktivizētu laika intervālu,

jāizvēlas un jāapstiprina iestatījums „ON” (Ieslēgt).

Izvēlnes punkts „Uzlādes iestatījumi”

(„Charging settings”):

Akumulatora veids visām rak-

sturlīknēm: piemēram, Pb-WET (Pb-MITRS); raksturlīkņu iestatījumi atbilstošās

raksturlīknes izvēles gadījumā.

Kalendāra funkcijas („Calendar”) ietvaros pieejami citi iestatījumi.

Dienu konfigurācija 1–5:

(„Day Setting 1–5”):

dienu konfigurācija ļauj definēt līdz pat

5 dažādus uzlādes sākuma laika profi-

lus, kuriem pieejamas tālāk norādītās

iestatīšanas iespējas.

1. raksturlīknes simbols:

laika intervāls, kurā uzlāde jāsāk ar

1. raksturlīkni (piemēram, 00:00– 06:00) Apturēšana:

laika intervāls, kurā nedrīkst tikt veikta uzlāde (piemēram, 06:00– 20:00)

1. raksturlīknes simbols:

laika intervāls, kurā uzlāde jāsāk ar

1. raksturlīkni (piemēram, 20:00– 24:00)

NORĀDE!

Esošās uzlādes ar iestatītajiem laika intervāliem netiek ietekmētas.

Ja akumulatoru pievieno plkst. 05:45 (pirmais piemērs), tad uzlāde tiek pa-

▶

beigta atbilstoši prasībām, to nepārtraucot iestatītajā laika intervāla beigu laikā (piemērā — 06:00). Ja akumulatoru pievieno apturēšanas laika intervālā, uzlāde automātiski tiek

▶

uzsākta nākamajā laika intervālā. Ja uzlāde tiek manuāli uzsākta apturēšanas laika intervālā, tā vienmēr tiek veikta ar 1 raksturlīkni.

Papildu iestatījumu iespējas:

piešķirto raksturlīkņu maiņa:

raksturlīkņu simbols; atbilstošās raksturlīknes

noņemšana: „noņemt” („remove”).

Nedēļas konfigurācija („Week

Setting”):

iespējams apvienot 3 dažādas

nedēļas konfigurācijas.

Katrai nedēļas dienai var piešķirt jau ie-

priekš izveidoto dienas konfigurāciju.

Gada konfigurācija („Year Setting”):

vairākiem kalendāra laika posmiem

(piem., 1.1. –7.1.) var piešķirt dažādas nedēļas konfigurācijas.

Speciālās uzlādes

Ar aktivizētu kalendāra funkciju

rādījumā ir redzams kalendāra simbols

(šeit — skaitlis „4” kā faktiskais da-

tums).

Speciālās uzlādes („Special Charges”)

Izvēloties „Speciālās uzlādes” („Spe-

cial Charges”), uz īsu laiku tiek ļauts

veikt vienu vai vairākus speciālos

uzlādes veidus.

Iestatījums „Atkārtošana” („repeat”) norāda alternatīvo uzlādes veidu biežumu, līdz tiek atsākta nepārtraukta uzlāde ar sākotnējiem uzlādes parametriem:

Iestatīšanas diapazons

No 1 līdz 99 atkārtojumiem

Taustiņa Start (Palaist) deaktivizēšana („Disable Start Button”)

ON (IESLĒGTS)

Uzlādes procesu nav iespējams uzsākt ar taustiņu „Pause / Start” (Apturēt /

palaist), piemēram, lai novērstu neatļautu piekļuvi.

OFF (IZSLĒGTS)

Uzlādi var uzsākt ar taustiņu „Pause / Start” (Apturēt / palaist).

Papildus iespējami arī šādi iestatījumi.

Raksturlīkne:

piemēram, „Deep discharge 10” (Dziļā izlāde 10). Akumulatora šūnu skaits:

„Cells” (Šūnas) – piemēram, 12x. Akumulatora ietilpība Ah:

piemēram, 375 Ah.

Speciālā starpuzlādes funkcija

Speciālā starpuzlādes funkcija („Opportunity Charge”)

Lai palielinātu akumulatora eks-

pluatācijas laiku, ir iespējams,

piemēram, uzlādēt akumulatoru

atkārtoti, kad to nelieto.

Pieejami šādi raksturlīkņu iestatījumi.

Raksturlīkne:

„Curve” (Līkne) – piemēram, RI – Pb-WET (Rl – Pb-MITRS) Uzlādes laiks:

„Charging time” (Uzlādes laiks) – piemēram, 5–6 h

Kad starpuzlāde ir ieslēgta režīmā „ON” (Ieslēgts) un akumulators ir pieslēgts, parādās šāds rādījums:

rādījums pie izvēlētās Rl raksturlīknes;

rādījums pie citām raksturlīknēm (piemēram,

IUI).

Starpuzlādes ieslēgšana

Atlasiet „Rotora simbolu” (1) ar taustiņu „Up” (Uz augšu).

(1)

Līdzstrāvas savienojums

Rotora simbols (1)

Rādījums, uzsākot starpuzlādi

Līdzstrāvas savienojums („DC-Connection”):

līdzstrāvas savienojuma izvēlnē ir pie-

ejams iestatījums līdzstrāvas savienoju-

ma pārbaudei.

Ja līdzstrāvas savienojuma pārbaudes

funkcija atrodas ieslēgtā režīmā

(„ON”), uzlādes procesa laikā tiek

pārbaudīts savienojums starp uzlādes

iekārtu un akumulatoru.

Ja uzlādes procesa laikā rodas

problēmas ar līdzstrāvas savienojumu,

aktivizētas līdzstrāvas savienojuma

pārbaudes laikā tiks uzrādīts statusa

ziņojums 17.

Savienojuma problēmas var radīt,

piemēram, nodiluši vai netīri uzlādes

kontakti.

Papildu funkcijas konfigurācijas režīmā

Papildu funkciju pārskats

Detalizēts skaidrojums par izvēlnes punktu „Papildu funkcijas” („Additional functions”) pieejams konfigurācijas režīmā. Pārvietošanās notiek, kā aprakstīts nodaļā „Konfigurācijas režīms”.

Atlasiet izvēlnes punktu „Papildu

funkcijas” („Additional functions”).

Parādās saraksts ar tālāk minētajām izvēles iespējām.

Zilā LED indikatora iestatīšana

Ārējā ieslēgšana/ izslēgšana

Atsevišķas izvēles iespējas ir detalizētāk aprakstītas tālāk tekstā.

Laika intervāla (minūtes) iestatījums, pēc kura būtu jāspīd zilajam indikatoram „Akumulators ir atdzesēts”, lai norādītu uz pietiekami atdzesētu akumulatoru. Iestatāmā vērtība ir laiks no uzlādes beigām.

Savienojumā ar iespēju „Termoregulējoša uzlāde” ir iespējams iestatīt temperatūras vērtību, pēc kuras pārsniegšanas būtu jādeg zilajam indikatoram „Akumulators atdzesēts”, lai signalizētu par pietiekami atdzesētu akumulatoru.

Pieejami tālāk norādītie iestatījumi ārējai ieslēgšanas/izslēgšanas funkcijai.

Poga („Button”)

Izmantojot ārējo taustiņu, iespējams simulēt taustiņu „Pause/Start” (Ap-

turēt/palaist) funkciju.

Normāls

Palaišana ON (Ieslēgta):

uzlāde notiek, pieslēdzot ārēju slēdzi un atpazītu akumulatoru vai pievienojot uzlādes kontaktdakšu, pieslēdzot palīgkontaktu un atpazīstot akumulatoru. Palaišana OFF (Izslēgta):

uzlāde notiek, pieslēdzot akumulatoru. Apturēšana ON (Ieslēgta):

uzlāde tiek pārtraukta, atverot ārējo slēdzi vai izraujot uzlādes kontaktdakšu, atverot palīgkontaktu. Apturēšana OFF (Izslēgta):

ārēja slēdža vai palīgkontakta atvēršana tiek ignorēta.

„Contact detection” (Kontaktu konstatācija)

ON (IESLĒGTS):

Ja ar iestatījumu „Palaišana ON (Ieslēgta)” tiek pievienots akumulators un ārējais palaišanas/apturēšanas kontakts nav aizvērts, parādās statusa ziņojums (16) „Ārējās palaišanas/apturēšanas kontakts nav aizvērts.” Ja ar iestatījumu „Apturēšana ON (Ieslēgta)” tiek uzsākta uzlāde, ārējais palaišanas/apturēšanas kontakts tiek atvērts un akumulators netiek atvienots, parādās statusa ziņojums (16) „Ārējās palaišanas/apturēšanas kontakts nav aizvērts.” OFF (IZSLĒGTS):

Kontaktu konstatācija netiek izpildīta.

Uzpildes indikators

Izvēles zona

Uzpildes indikators parādās brīdī, kad akumulatorā ir jāiepilda destilēts ūdens. Laiku, kad ir nepieciešama iepilde, var noteikt, kā norādīts tālāk.

Katru x. nedēļu un nedēļas dienu

Piemēram, uzpildīt ūdeni katru 2. nedēļu piektdienā

Uzpildes uzaicinājuma apstiprinājums nav nepieciešams, ja ir aktīvs iestatījums „OFF” (Izslēgts).

Izvēles 1. zona

Iestatīšanas iespējas:

CAN1 (iespēju lodziņš) Cool Bat Guide Easy (tikai Fronius varianti)

Izvēles 2. zona (tikai 3 kW)

Iestatīšanas iespējas:

CAN2 (iespēju lodziņš) AirPuls (EUW)

Stāvokļa izejas (tikai 3 kW)

Iestatījums ārējai lampai (normālai vai RGB)

Atkārtota uzlādes palaišana elektrotīkla kļūdas gadījumā („at mains failure Restart charging”)

Ja ir aktivizēta šāda iespēja, kolīdz pēc traucējuma elektrotīkls atkal ir pieejams, automātiski tiek uzsākta uzlāde.

Vispārīgi iestatījumi konfigurācijas režīmā

Vispārīgo iestatījumu pārskats

Detalizēts skaidrojums par izvēlnes punktu „Vispārīgi iestatījumi” („general options”) pieejams konfigurācijas režīmā.

Atlasiet izvēlnes punktu „Vispārīgi

iestatījumi” („general options”).

Parādās saraksts ar tālāk minētajām izvēles iespējām.

valoda („Language”);

displeja iestatījumi;

kontrasts („Contrast”);

spilgtums („LED brightness”);

Ah rādījums uzlādes beigās

(„Show Ah at charge end”) ON/OFF (Ieslēgts/izslēgts);

laiks („Time”) un datums („Date”);

vasaras laiks („daylight saving

time”) / standarta laiks; iepriekš definētas laika zonas;

lietotāja definētas laika zonas.

Uzlādes kabeļa iestatījumi

Maiņstrāvas ierobežojums

Uzlādes kabelis („Charging cable”):

uzlādes kabeļa parastais garums

(m)

Kabeļa šķērsgriezums („Cable cross

section”):

Uzlādes kabeļa šķērsgriezums

(mm²)

Paredzēts, lai maksimāli uzņemto

iekārtas strāvu pielāgotu vietējai elektroinstalācijai vai iekārtas kontaktdakšai, kas ir piemontēta iekārtai.

Katrai iekārtas klasei ir atšķirīgas

minimālās un maksimālās vērtības. Minimālā jauda ir aptuveni 25 % no attiecīgās iekārtas maksimālās izejas jaudas.

Temperatūra

Kods Konfigurācijas režīmam ir nepieciešama / nav nepieciešama koda ievade („Code

ON / OFF”)

USB laika intervāls

Temperatūra °C / °F

Laika intervāls ar USB protokolēja-

mam uzlādes parametram (s) („USB Logging Time”).

Atiestatīt statistiku („Reset statistics”)

Atiestatīt vēsturi („Reset history”)

Detalizētu informāciju par statistiku un vēsturi atradīsiet nodaļās „Statistikas režīms” un „Vēstures režīms”.

Statusa ziņojumi

Ja ekspluatācijas laikā rodas darbības traucējums, displejā var parādīties noteikti statusa ziņojumi. Tiem var būt tālāk norādītie cēloņi.

Akumulatora kļūda

Pievienots akumulators ar neatbilstošu spriegumu.

Iekārta ir pārkarsusi.

Kļūda aparatūrā vai programmatūrā.

Akumulatora kļūda: ja akumulators ziņo par kļūdas stāvokli, uzlādes iekārta šo kļūdu uzrāda kā akumulatora kļūdu, papildinot ar attiecīgo akumulatora kļūdas numuru. Attiecīgās kļūdas skaidrojums ievietots akumulatora lietošanas instrukcijas beigās.

Ja displejā redzams kļūdas ziņojums un jūs paši kļūdu nevarat novērst, rīkojieties, kā norādīts tālāk.

Pierakstiet uzrādīto statusa ziņojumu, piemēram, „Statecode (31)” (Statusa

kods (31)). Pierakstiet iekārtas konfigurāciju.

Sazinieties ar pilnvaroto servisa centru.

Iekārtas kļūdas gadījumā var parādīties brīvi definējams teksts ar, piemēram, tirgotāja kontaktinformāciju.

Statusa ziņojumi ar ārēju cēloni

Nr. Cēlonis/novēršana

(11) Pārbaudiet tīkla spriegumu

(12) Pārbaudiet tīklu (fāzes kļūda)

(13) Ārējā temperatūras devēja bojājums

(14) Elektrolītu cirkulācijas bojājums (spiediena slēdzis nepārslēdzas)

(15) Vadības spriegums nav konstatēts

(16) Ārējā palaišana/apturēšana nav nobloķēta

(17) Vairākkārtēja tukšgaitas konstatēšanas aktivizēšana uzlādes laikā

(piemēram, nodiluši uzlādes kontakti)

Statusa ziņojumi pēc akumulatora kļūdas

Nr. Cēlonis/novēršana

(22) Pazemināts akumulatora spriegums

(23) Paaugstināts akumulatora spriegums

(24) Akumulators pārāk karsts (tikai ar ārēju temperatūras devēju)

(25) Pazemināta akumulatora temperatūra (tikai ar ārēju temperatūras devēju)

(26) Konstatēts šūnu bojājums

(27) Neatbilstošs akumulators

(28) Akumulatoram ir ļoti zems enerģijas līmenis — tiks veikta drošības uzlāde

(29) Nepareizi polarizēts akumulators

(30) Thermal Runaway (Termiskā joņošana)

Statusa ziņojumi pēc uzlādes kļūdas

Nr. Cēlonis/novēršana

(31) Pārsniegts laiks I1 fāzē

(32) Pārsniegts laiks U1 fāzē

(33) Paaugstināts akumulatora spriegums I2 fāzē

(34) Pārsniegtas Ah

(35) Pārsniegts laiks I2 fāzē

(36) I2 fāzē nav sasniegts nominālais spriegums (tikai ar formāta raksturlīkni)

(37) RI uzlādes kļūda

(38) Nevar sasniegt iestatīto uzlādes laiku

(39) Pārsniegts RI uzlādes laiks

Statusa ziņojumi pēc kontrolleru tīkla kļūdas (akumulators)

Nr. Cēlonis/novēršana

(51) Akumulators neatbild

(52) Akumulatora dati nav pieejami

(53) Neatbilstošs akumulatora spriegums

(54) Komunikācijas kļūda

(55) Akumulatora kļūda

(56) Akumulators neieslēdzas

(57) Ziņu laika limits pārsniegts

(58) Pierakstīšanās neizdevās

Statusa ziņojumi pēc vārtejas kļūdas

Nr. Cēlonis/novēršana

(101) Kontrolleru tīkla savienojuma iestatījums ir iespējots, un vismaz 2 minūtes

nebija iespējams izveidot kontrolleru tīkla savienojumu ar vārteju.

(102) Vārtejai nav savienojuma ar aizmugursistēmu.

Statusa ziņojumi pēc TagID kļūdas

Nr. Cēlonis/novēršana

(200) Uzlādes iekārtā iestatītā tehnoloģija nav saderīga ar pievienoto akumulato-

ru.

(201) Uzlādes iekārta neatbalsta akumulatora nominālo spriegumu vai to ne-

atļauj uzlādes iekārtas iestatījums

(202) Uzlādes iekārtas jauda nav pietiekami liela, lai uzlādētu pievienoto akumu-

latoru

(203) CAN komunikāciju ar TagID neizdevās izveidot

(204) TagID datus neizdevās nolasīt

(205) TagID neizdevās atjaunināt

(206) TagID temperatūras devējs ir bojāts

(207) TagID sprieguma sensors ir bojāts

(208) TagID akumulatora pamatdati nav derīgi vai nav pieejami

(209) Bojāta EEPROM krātuve

(210) Bojāta zibatmiņas krātuve

(211) Nederīgs iekārtas paraksts

(212) TagID datus neizdevās aprakstīt

(213) Uzlādes iekārtas jauda nav pietiekama, lai uzlādētu akumulatoru vēlamajā

uzlādes laikā

(214) Pārāk liels strāvas zudums līdzstrāvas kanālā

(215) TagID uzpildes līmeņa sensors ir uzstādīts nepareizajā šūnā vai ir bojāts

(216) TagID programmatūras avārija

Statusa ziņojumi pēc kļūdas primārajā ķēdē

Nr. Cēlonis/novēršana

(500) Temperatūras sensora 1. moduļa (augšā) bojājums

(501) Temperatūras sensora 2. moduļa (apakšā) bojājums

(502) PCB temperatūras sensora bojājums

(503) Primārās temperatūras paaugstināšanās

(504) Ventilators bloķēts/bojāts

(505) Paaugstināts/pazemināts starpķēdes spriegums

(506) Starpķēdes asimetrija

(507) Primārais barošanas spriegums ārpus pielaides

(508) Energoapgādes pārtraukums

(509) Nepareiza iekārtas konfigurācija

(510) Primārās EEPROM kļūda

(527) Fāzgrieža pārstrāva

(528) Augšupielādes relejs izslēgts noslodzes režīmā

(530) Komunikācijas problēma

(532) Mikrokontrollera kļūda (piemēram, dalīts ar 0)

(533) Balstspriegums ārpus pielaides intervāla

(534) Palaišanas kļūda

(535) PFC pārstrāva

(536) Bojāts fāzgriezis vai PFC

Statusa ziņojumi pēc kļūdas sekundārajā ķēdē

Nr. Cēlonis/novēršana

(520) Sekundārā temperatūras devēja bojājums

(521) Sekundārās temperatūras paaugstināšanās

(522) Izejas drošinātāja bojājums

(523) Sekundārais barošanas spriegums ārpus pielaides intervāla

(524) Sekundārais balstspriegums ārpus pielaides intervāla

(525) Strāvas nobīde

(526) Strāvas nobīde ārpus pielaides intervāla

(527) Jaudas daļas strāvas pārstrāva (primāri)

(529) Nav sekundārās komunikācijas

(530) Nav primārās komunikācijas

(531) Sekundārās EEPROM bojājums

(532) Mikrokontrollera kļūda

(537) Kļūdains strāvas mērījums

(570) Nevar pārslēgt sekundāro releju

(571) ADC/SPI kļūda

Statusa ziņojumi pēc kļūdas vadībā

Nr. Cēlonis/novēršana

(540) Konfigurācijas atmiņas čipa kļūda/defekts

(541) Nav sekundārās komunikācijas

(542) Sekundārā inicializēšana neizdevās

(543) Programmas/atmiņas kļūda raksturlīkņu vadībā

(544) Programmas/atmiņas kļūda raksturlīkņu vadībā

(545) Primārā inicializēšana neizdevās

(546) Atjaunināšana neizdevās

(547) Iestatījumu ielāde/saglabāšana neizdevās

(548) Raksturlīknes iestatījumu ielāde/saglabāšana neizdevās

(549) Pēc elektroapgādes traucējuma neizdevās turpināt uzlādi

(550) Laiks nav iestatīts

(551) Konstatētas aparatūras izmaiņas

(552) Neatbilstošs konfigurācijas atmiņas čips

(553) Primārā atjaunināšana pārtraukta ar kļūdu

(554) Saziņas kļūda

(555) Nepareiza iekārtas programmatūra

(557) InterLock sakaru pārtraukšana

(558) Otrā ar InterLock opciju savienotā ierīce uzrāda kļūdu

(559) Otrā ar InterLock opciju savienotā ierīce nav saderīga ar šo ierīci

Pieejamā papildaprīkojuma pārskats

Drošība Lai pieslēgtu papildaprīkojumu, ir daļēji jāatver korpuss.

UZMNANĪBU!

Pastāv elektriskās strāvas trieciena radīti draudi.

Tādējādi var tikt radīti smagi ievainojumi vai iestāties nāve.

Korpusu drīkst atvērt tikai ražotāja apmācīti servisa speciālisti.

▶

Darbu pie iekārtas ar atvērtu korpusu drīkst veikt tikai tad, kad iekārta ir at-

▶

vienota no elektrotīkla. Izmantojot piemērotu mēraparātu, jāpārliecinās, ka elektriski uzlādētās

▶

montāžas daļas (piemēram, kondensatori) ir pilnībā izlādējušās. Izmantojot labi salasāmu, saprotamu brīdinājuma zīmi, jānodrošina, ka

▶

iekārta līdz darbu beigšanai ir atvienota no elektrotīkla.

UZMNANĪBU!

Neatbilstoši paveiktu darbu rezultātā pastāv draudi.

Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.

Jebkādus darbus, kas saistīti ar papildaprīkojuma pieslēgšanu, drīkst veikt ti-

▶

kai ražotāja apmācīti servisa tehniķi. Ja attiecīgajam papildaprīkojumam ir atsevišķa uzstādīšanas instrukcija vai

▶

brošūra, jāievēro tajā sniegtās brīdinājuma norādes un ieteikumi. Izmantojot jebkādu papildaprīkojumu ar elektrisku pieslēgumu, pēc pieslēgu-

▶

mu ierīkošanas jāveic tehniskās drošības pārbaude atbilstoši piemērojamajiem valsts un starptautiskajiem standartiem. Papildu informāciju par drošības pārbaudi saņemsiet savā pilnvarotajā servisa

▶

centrā. Nepieciešamības gadījumā servisa centrs nodrošinās jums vajadzīgos doku-

▶

mentus.

Elektrolītu cirkulācijas cikls 3 kW

NORĀDE!

Iesūcoties elektrolītiem no akumulatora vai ekspluatējot iekārtu bez pretspiediena, pastāv draudi.

Tā rezultātā var tikt bojāts gaisa sūknis.

Uzlādes iekārtu vienmēr uzstādiet tā, lai tā atrastos vismaz 0,5 m (1 pēda un

▶

7,69 collas) virs uzlādējamā akumulatora. Uzlādes iekārtas saspiestā gaisa izplūdes izeju akumulatoram vienmēr pievie-

▶

nojiet ar šim mērķim paredzētu, tehniski nevainojamu šļūtenes savienojumu.

NORĀDE!

Neievērojot pieļaujamo tīkla sprieguma pielaidi, pastāv draudi.

Tādējādi var tikt ierobežota iekārtas funkcionalitāte un izraisīti bojājumi.

Elektrolītu cirkulācijas izvēles iespējai attiecībā pret lādētāju ir spēkā tīkla

▶

sprieguma pielaide no 207 V līdz 250 V.

Papildu elektrolīta cirkulācijas sistēma padod gaisu uz akumulatoru, izmantojot īpaši šim mērķim paredzētas kapilārcaurules. Tā rezultātā rodas intensīvs elektrolītu sajaukums. Līdz ar to tiek samazināta akumulatora sasilšana, paildzināts akumulatora kalpošanas laiks, kā arī tiek samazināts ūdens zudums uzlādes laikā.

Ja sūkņa defekta vai neblīvuma dēļ savienojumā ar akumulatoru tiek konstatēta kļūda, rādītājā redzams statusa ziņojums „Statecode 14” (Statusa kods 14). Šo defektu, piemēram, ārējā signālspuldze var uzrādīt kā summāro kļūdu.

Elektrolīta cirkulācijas svars: „Set Air Puls” (Iestatīt gaisa impulsus) + gaisa padeves šļūtene

3 kW 2,5 kg (5,51 mārciņa)

Elektrolīta cirkulācijas gaisa filtra ieliktnis

Gaisa filtra ieliktnis gaisa sūknim jātīra vienu reizi gadā. Ja notiek pastiprināta putekļu uzkrāšanās, intervāls starp tīrīšanas reizēm ir atbilstoši jāsaīsina. Lai iztīrītu gaisa filtra ieliktni, to ir nepieciešams demontēt. Izņemiet gaisa filtra ieliktni, to paceļot ar skrūvgriezi, un tad atkal uzstādiet to atpakaļ, rīkojoties šādi:

NORĀDE!

Pievienojot gaisa filtram neatbilstošas uzlādes iekārtas, pastāv draudi.

Tā rezultātā var tikt izraisīti bojājumi.

Gaisa filtram pievienojiet tikai ražotāja apstiprinātas uzlādes iekārtas.

▶

mm (in.)

464 (18.27)

110 (4.33)

198 (7.8)

278 (10.94)

Ārējā ieslēgšana/ izslēgšana

Ārējās ieslēgšanas/izslēgšanas iespēja samazina dzirksteļu veidošanos pie uzlādes kontaktdakšas, ja tā uzlādes procesā ir atvienota. Speciāli kontakti uzlādes kontaktdakšas iekšpusē reģistrē atvienošanos. Šie kontakti darbojas paātrināti, salīdzinot ar galvenajiem kontaktiem. Uzlāde tiek nekavējoties pārtraukta. Rezultātā nenodilst galvenie kontakti, un tiek nodrošināta lielāka drošība pret sprādzienbīstamās gāzes uzliesmošanu.

Termoregulējoša uzlāde

Uzlādes spriegums vienmēr tiek pielāgots atkarībā no aktuālās akumulatora temperatūras, izmantojot termoregulējošas uzlādes opciju. Līdz ar to akumulatora izturība tiek būtiski pagarināta, īpaši aukstās telpās, kur tiek ekspluatēts akumulators.

Sienas un grīdas stiprinājumi

Stingrie sienas un grīdas stiprinājumi ar integrētu vadu skavu nodrošina drošu uzstādīšanu ekspluatācijas vietā. Detalizēta informācija un attēli ir pieejami nodaļas „Vispārīgā informācija” sadaļā „Sienas un grīdas stiprinājumi”.

LED joslas LED joslas ir statusa indikators, un tās deg atbilstošās krāsās līdzīgi displeja ele-

mentiem vadības panelī. LED joslas ar difuzoru tiek instalētas ailē starp korpusa priekšējo sienu un korpusa augšdaļu.

Gaisa filtrs Ļoti putekļainā vidē gaisa filtrs novērš iekārtas iekšpuses piesārņojumu. Šādi ir ie-

spējams novērst iekārtas jaudas samazinājumu vai cita veida ietekmi. Detalizēta informācija pieejama attiecīgajā pielikumā. Tīrīšanas intervāls pēc nepieciešamības (ražotāja ieteikums: katru mēnesi)

Komplekts „Mobils”

Vilkšanas siksna palielina iekārtas mobilitāti.

Opciju kaste Izmantojot opciju kasti, jūs pa ārējo loku varat pārraidīt informāciju par pievieno-

406 (15.98)

mm (in.)

2 kW (B1)

349 (13.74) 352 (13.86) 380 (14.96) 386 (15.2)

339 (15.98) 342 (13.74) 370 (13.86) 376 (14.96)

115 (4.53)

6,5 (.26)

38 (1.5)38 (1.5)

53.8

(2.12)

53.8

(2.12)

6,5 (.26)6,5 (.26)

76 (2.99)

205 (8.07)

76 (2.99)

14 (.55)

6,5 (.26)

14 (.55)

to akumulatoru uzlādes stāvokli. Tāpat to var izmantot, lai skatītu kļūdu paziņojumus un izmantotu papildu funkcijas, piemēram, Aquamatic, ārējo gaisa sūkni un uzpildes indikatoru.

Montāžas plate Montāžas plate piedāvā vietu taupošu grīdas vai sienas stiprinājumu.

425 (16.73)

482 (18.98) 115 (4.53)

428 (16.85) 456 (17.95) 462 (18.19)

415 (16.34) 418 (16.46) 446 (17.56) 452 (17.80)

6,5 (.26)

38 (1.5)38 (1.5)

53.8

(2.12)

53.8

(2.12)

6,5 (.26)6,5 (.26)

76 (2.99)

205 (8.07)

76 (2.99)

14 (.55)

6,5 (.26)

14 (.55)

mm (in.)

3 kW (C1)

Tālvadības sistēma

Tālvadības indikators ļauj pilnībā ekspluatēt iekārtu no attāluma, kas nepārsniedz 30 m (98 pēdas 5,1 colla). Šim papildaprīkojumam ir pilnvērtīgs vadības panelis alumīnija korpusā.

Vārteja Vārteja ir savienojošais elements starp uzlādes iekārtu un Charge&Connect

(Uzlāde un pievienošana). Detalizēta informācija pieejama attiecīgajā pielikumā.

Gateway Link (Vārtejas saite)

TagID TagID ir elektroniska mērījumu un vadības sistēma, kas apmainās ar uzlādes

Gateway Link (Vārtejas saite) atvieglo vārteju pieslēgšanu pie uzlādes iekārtas. Vārteju var pieslēgt, neatverot uzlādes iekārtu.

iekārtu ar akumulatora datiem un optimizē uzlādi.

TagID Link TagID Link ļauj veikt būtiskāko akumulatora datu apmaiņu starp TagID un

uzlādes iekārtu.

Tehniskie dati

Selectiva 2 kW

Tīkla spriegums

~ 230 V, ± 15 %

Tīkla frekvence 50/60 Hz

Elektrotīkla drošinātāji

Elektrotīkla kabeļu minimālais šķērsgriezums

maks. 16 A

1,5 mm² (0,002325 kvadrātcollas)

Aizsardzības klase I (ar drošinātāju)

Maks. pieļaujamā tīkla pilnā pretestība Z pie PCC

maks.

nav

Patēriņš režīmā Standby (gaidstāve) 4,9 W

EMS emisiju klase B

Izmēri, garums x platums x augstums 341 x 110 x 198 mm

(13,43 x 4,33 x 7,8 collas)

Piesārņojuma līmenis 3

Aizsardzības klase

IP21

Pārsprieguma kategorija II

Darba temperatūra

no -20 °C līdz +40 °C (no -4 °F līdz 104 °F)

Uzglabāšanas temperatūra no -25 °C līdz +80 °C

(no -13 °F līdz 176 °F)

Relatīvais gaisa mitrums maks. 85 %

Maksimālais augstums virs jūras līmeņa 2000 m (6561 pēda)

Atbilstības zīme saskaņā ar raksturlielumu

plāksnīti

Produkta standarts EN 62477-1

Iekārtu ir atļauts lietot uz zvaigznes slēguma nullpunkta zemējuma tīkliem.

Vada aizsargslēdža siltuma vērtība nedrīkst pārsniegt 30 000 A2s.

Punkts, kurā notiek krustošanās ar centralizēto tīklu, kura parametri ir 230/400 V un 50 Hz. Noplūdes strāva uz zemi ir zemāka par 3,5 mA.

Paredzēta izmantošanai tikai telpās. Nedrīkst pakļaut lietus vai sniega iedarbībai.

Ja apkārtējās vides temperatūra ir augsta, veiktspēja var samazināties (derating).

No-

Specifiskās iekārtas dati

Maks. maiņstrā va

Maks. maiņstrā vas jauda

minālais spriegums

Maks. lād ēšanas strāva Svars

2040 2 kW 7,9 A 1540 W 24 V 40 A 5,8 kg

(12,79 mār ciņas)

2050 2 kW 9,9 A 1930 W 24 V 50 A 6,1 kg

(13,45 mār ciņas)

2060 2 kW 12,0 A 2330 W 24 V 60 A 6,1 kg

(13,45 mār ciņas)

2070 2 kW 12,1 A 2350 W 24 V 70 A 6,1 kg

(13,45 mār ciņas)

4020 2 kW 7,9 A 1530 W 48 V 20 A 5,8 kg

(12,79 mār ciņas)

4035 2 kW 11,9 A 2330 W 48 V 35 A 5,8 kg

(12,79 mār ciņas)

Selectiva 3 kW

Ar standarta elektriskajiem un uzlādes vadiem

Tīkla spriegums

~ 230 V, ± 15 %

Tīkla frekvence 50/60 Hz

Elektrotīkla drošinātāji

Elektrotīkla kabeļu minimālais šķērsgriezums

maks. 16 A

1,5 mm² (0,002325 kvadrātcollas)

Aizsardzības klase I (ar drošinātāju)

Maks. pieļaujamā tīkla pilnā pretestība Z pie PCC

maks.

nav

Patēriņš režīmā Standby (gaidstāve) 24 V iekārta 48 V iekārta

4,9 W 5,1 W

EMS emisiju klase B

Izmēri, garums x platums x augstums 417 x 110 x 198 mm

(16,42 x 4,33 x 7,8 collas)

Piesārņojuma līmenis 3

Aizsardzības klase

IP21

Pārsprieguma kategorija II

Darba temperatūra

no -20 °C līdz +40 °C (no -4 °F līdz 104 °F)

Uzglabāšanas temperatūra no -25 °C līdz +80 °C

(no -13 °F līdz 176 °F)

Relatīvais gaisa mitrums maks. 85 %

Maksimālais augstums virs jūras līmeņa 2000 m (6561 pēda)

Atbilstības zīme saskaņā ar raksturlielumu

plāksnīti

Produkta standarts EN 62477-1

Iekārtu ir atļauts lietot uz zvaigznes slēguma nullpunkta zemējuma tīkliem.

Vada aizsargslēdža siltuma vērtība nedrīkst pārsniegt 30 000 A2s. Noplūdes strāva uz zemi ir zemāka par 3,5 mA.

Punkts, kurā notiek krustošanās ar centralizēto tīklu, kura parametri ir 230/400 V un 50 Hz.

Paredzēta izmantošanai tikai telpās. Nedrīkst pakļaut lietus vai sniega iedarbībai.

Ja apkārtējās vides temperatūra ir augsta, veiktspēja var samazināties (derating).

No-

Specifiskās iekārtas dati

Maks. maiņstrā va

Maks. maiņstrā vas jauda

minālais spriegums

Maks. lād ēšanas strāva Svars

2080 3 kW 15,1 A 3040 W 24 V 80 A 8,2 kg

(18,08 mār ciņas)

2100 3 kW 15,3 A 3290 W 24 V 100 A 8,2 kg

(18,08 mār ciņas)

2120 3 kW 15,5 A 3340 W 24 V 120 A 8,7 kg

(19,18 mār ciņas)

4045 3 kW 15,0 A 3250 W 48 V 45 A 7,4 kg

(16,31 mār ciņa)

4060 3 kW 15,2 A 3280 W 48 V 60 A 7,4 kg

(16,31 mār ciņa)

Ar standarta elektriskajiem un uzlādes vadiem

Fronius Selectiva 2-3 kW 4.0 Operating Instruction [LV]

Specifications and Main Features

Frequently Asked Questions

User Manual
