Inhoudsopgave

Veiligheidsvoorschriften 5

Algemeen 5
Verklaring veiligheidsaanwijzingen 5
Omgevingsvoorwaarden 6
Netaansluiting 6
Gevaren door net- en laadstroom 6
Gevaar door zuren, gassen en dampen 6
Algemene aanwijzingen voor de omgang met accu’s 7
Bescherming van uzelf en derden 7
Veiligheidsmaatregelen bij normaal gebruik 7
EMV-apparaatclassificaties 8
EMV-maatregelen 8
Gegevensbescherming 8
Onderhoud 8
Reparatie en herstel 8
Verplichtingen van de gebruiker 8
Veiligheidscontrole 9
Aanduidingen op het apparaat 9
Afvoer van oude apparaten 9
Auteursrecht 9

Vermogenscategorieën 10

Algemeen 10
2 kW 10
3 kW 10

Algemene informatie 11

Apparaatconcept 11
Beoogd gebruik 11
Leveringsomvang 12
Netaansluiting 12
Laadkabel 13
Correct leggen van net-/laadkabels 13
Waarschuwingen op het apparaat 14
Waarschuwingen binnenin het apparaat 15

Locatiekeuze en wandmontage 16

Vereisten voor de installatielocatie 16
Muur- en vloersteun 17

Bedieningselementen en aansluitingen 20

Bedieningselementen en aansluitingen 20
Aansluitbezetting optiestekker 2 kW 21
Aansluitbezetting optiestekker 3 kW 22
Bedieningspaneel 24

Accu laden 26

Eerste gebruik 26
Laadproces starten 28
Laadproces onderbreken 29
Laadproces beëindigen 30

Weergave 32

Overzicht van afleesmodi 32
Instellingen herstellen 32

Standaardmodus 33

Standaardmodus 33

Statistiekmodus 34

Statistiekmodus 34

Geschiedenismodus 35

Geschiedenismodus 35

Configuratiemodus 37

Overzicht van de instelmogelijkheden in de configuratiemodus 37
Configuratiemodus openen 37
Configuratiemodus sluiten 39

USB-modus in de configuratiemodus 40

NL

3

USB-modus 40

Laadinstellingen in de configuratiemodus 42

Overzicht van laadinstellingen 42
Elektrolytcirculatie 42
Temperatuurgestuurd laden 43
Vereffeningslading 44
Vertraging 45
Kalender 45
Speciale ladingen 47
Speciale functie Tussentijds bijladen 48
DC-verbinding 49

Extra functies in de configuratiemodus 50

Overzicht van extra functies 50
Instelling van de blauwe weergave 'Blauwe led' 50
Externe start/stop 50
Navulindicator 51
Optiegedeelte 51

Algemene instellingen in de configuratiemodus 53

Overzicht van algemene instellingen 53
Instellingen van de laadkabel 53
AC-stroomlimiet 53
Temperatuur 54
Code 54
USB-tijdsinterval 54

Statuscodes 55

Statuscodes 55

Overzicht van beschikbare opties 60

Veiligheid 60
Elektrolytcirculatie 3 kW 60
Externe start/stop 62
Temperatuurgestuurd laden 62
Wand- en vloerhouder 62
LED-strip 63
Luchtfilter 63
Mobiele set 63
Optiebox 63
Montageplaat 63
Extern display 64
Gateway 64
Gateway Link 64
TagID 64
TagID Link 64

Technische gegevens 65

Selectiva 2 kW 65
Selectiva 3 kW 66

4

Veiligheidsvoorschriften

Algemeen Het apparaat is volgens de laatste stand van de techniek conform de officiële vei-

ligheidseisen vervaardigd. Onjuiste bediening of misbruik levert echter gevaar op
voor

het leven van de gebruiker of dat van derden;

-

het apparaat en andere bezittingen van de gebruiker;

-

het efficiënt werken met het apparaat.

-

Alle personen die met ingebruikname, bediening, onderhoud en reparatie van het
apparaat te maken hebben, moeten:

beschikken over de juiste kwalificaties;

-

deze gebruiksaanwijzing volledig lezen en exact opvolgen.

-

De gebruiksaanwijzing moet worden bewaard op de plaats waar het apparaat
wordt gebruikt. Naast de gebruiksaanwijzing moet bovendien de overkoepelende
en lokale regelgeving ter voorkoming van ongevallen en ter bescherming van het
milieu worden nageleefd.

Alle aanwijzingen met betrekking tot veiligheid en gevaren op het apparaat:

in leesbare toestand houden;

-

niet beschadigen;

-

niet verwijderen;

-

niet afdekken, afplakken of overschilderen.

-

NL

Verklaring veilig­heidsaanwijzin­gen

De plaatsen waar de aanwijzingen met betrekking tot veiligheid en gevaren op het
apparaat zijn aangebracht, vindt u in het hoofdstuk 'Algemene informatie' in de
bedieningshandleiding van het apparaat.
Storingen die de veiligheid nadelig kunnen beïnvloeden, moeten zijn verholpen
voordat het apparaat wordt ingeschakeld.

Het gaat om uw eigen veiligheid!

WAARSCHUWING!

Duidt op een onmiddellijk dreigend gevaar.

Wanneer dit gevaar niet wordt vermeden, heeft dit de dood of zwaar licha-

▶

melijk letsel tot gevolg.

GEVAAR!

Duidt op een mogelijk gevaarlijke situatie.

Wanneer deze situatie niet wordt vermeden, kan dit de dood of zwaar licha-

▶

melijk letsel tot gevolg hebben.

VOORZICHTIG!

Duidt op een situatie die mogelijk schade tot gevolg kan hebben.

Wanneer deze situatie niet wordt vermeden, kan dit lichte of geringe verwon-

▶

dingen evenals materiële schade tot gevolg hebben.

5

OPMERKING!

Duidt op de mogelijkheid van minder goede resultaten en mogelijke beschadi­ging van de apparatuur.

Omgevingsvoor­waarden

Het gebruik of opslaan van het apparaat buiten het aangegeven bereik geldt niet
als beoogd gebruik. De fabrikant is niet aansprakelijk voor hieruit voortvloeiende
schade.

Precieze informatie over de toelaatbare omgevingsvoorwaarden vindt u in het
hoofdstuk 'Technische gegevens'.

Netaansluiting Apparaten met een hoog vermogen kunnen vanwege hun stroomopname de ener-

giekwaliteit van het stroomnetwerk beïnvloeden.

Dit kan apparaattypen in de vorm van:

aansluitingsbeperkingen, eisen m.b.t. de maximaal toegestane netimpedantie

-

*)

of

-

eisen m.b.t. het minimaal vereiste kortsluitvermogen

*)

beïnvloeden.

*)

telkens bij de aansluiting op het openbare stroomnetwerk

zie de technische gegevens

In dat geval moet de eigenaar of de gebruiker van het apparaat eerst nagaan of
het apparaat wel mag worden aangesloten. Indien nodig dient hiertoe te worden
overlegd met de energieleverancier.

Gevaren door
net- en laad­stroom

Gevaar door zu­ren, gassen en
dampen

BELANGRIJK! Zorg voor een veilige aarding van de netaansluiting!

Bij het werken met acculaadapparaten staat u aan talrijke gevaren bloot, bijv.:

Elektrisch gevaar door net- en laadstroom.

-

Schadelijke elektromagnetische velden, die voor dragers van een pacemaker

-

levensgevaarlijk kunnen zijn.

Een elektrische schok kan dodelijk zijn. Elke elektrische schok is in principe le­vensgevaarlijk. Om elektrische schokken tijdens het werk te vermijden:

Geen spanningvoerende delen binnen en buiten het apparaat aanraken.

-

In geen geval de accupolen aanraken.

-

Laadkabel of laadklemmen niet kortsluiten.

-

Alle kabels en leidingen moeten goed zijn bevestigd, onbeschadigd en geïsoleerd
zijn, en een voldoende dikke kern hebben. Loszittende verbindingen, door hitte
aangetaste of beschadigde kabels, evenals kabels en leidingen met een te dunne
kern moet u direct door een geautoriseerd bedrijf laten herstellen.

Accu's bevatten zuren die de ogen en huid aantasten. Daarnaast ontstaan bij het
laden van accu's gassen en dampen die een gevaar voor de gezondheid kunnen
vormen en die onder bepaalde omstandigheden zeer explosief kunnen zijn.

Het laadapparaat uitsluitend gebruiken in goed geventileerde ruimtes. Zo wordt
een opeenhoping van explosieve gassen voorkomen. In accuruimtes bestaat geen

6

explosiegevaar wanneer door natuurlijke of mechanische ventilatie een water­stofconcentratie van minder dan 4% is gegarandeerd.

Tijdens het laden dient een minimale afstand van 0,5 m (19,69 in.) tussen de accu
en het acculaadapparaat in acht te worden genomen. Mogelijke ontstekingsbron­nen zoals vuur en open licht uit de omgeving van de accu verwijderd houden.

De verbinding met de accu (bijvoorbeeld laadklemmen) in geen geval tijdens het
laden loskoppelen.

Gassen en dampen niet inademen - Zorg voor voldoende toevoer van verse lucht.

Geen gereedschap of elektrisch geleidende metalen op de accu leggen om kort­sluiting te vermijden.

Accuzuur mag in geen geval in de ogen, op de huid of op de kleding komen. Vei­ligheidsbril en geschikte veiligheidskleding dragen. Spoel druppels accuzuur di­rect en grondig met schoon water weg. Raadpleeg in geval van nood een arts.

NL

Algemene aan­wijzingen voor de
omgang met ac­cu’s

Bescherming van
uzelf en derden

Accu’s beschermen tegen vuil en mechanische beschadiging.

-

Geladen accu’s in een koele ruimte opslaan. Bij ca. +2 °C (35.6 °F) vindt de

-

minste zelfontlading plaats.
Volgens de instructies van de accufabrikant of met minstens één wekelijkse

-

visuele controle nagaan of de accu tot het MAX-merkteken met zuur (elek­trolyt) is gevuld.
Werking van het apparaat niet starten of direct stoppen en de accu door een

-

geautoriseerde werkplaats laten controleren bij:

ongelijkmatig zuurpeil of hoog waterverbruik in afzonderlijke cellen, ver-

-

oorzaakt door een mogelijk defect.
ontoelaatbare verwarming van de accu tot boven 55 °C (131 °F).

-

Personen, vooral kinderen, tijdens het gebruik van het apparaat en van de werk­plek weghouden. Als er zich desondanks nog personen in de omgeving bevinden:

deze op de hoogte brengen van alle gevaren (voor de gezondheid schadelijke

-

zuren en gassen, gevaar door net- en laadstroom, ...)
stel geschikte veiligheidsmiddelen ter beschikking.

-

Controleer voordat u de werkplek verlaat of tijdens uw afwezigheid geen per­soonlijk letsel of materiële schade kan ontstaan.

Veiligheidsmaat­regelen bij nor­maal gebruik

Apparaten met een randaardedraad alleen aansluiten op een net met randaarde
en een wandcontactdoos met randaardecontact. Wordt het apparaat aangesloten
op een net zonder randaarde of een wandcontactdoos zonder randaardecontact,
dan geldt dit als ernstig nalatig. De fabrikant is niet aansprakelijk voor hieruit
voortvloeiende schade.

Het apparaat uitsluitend volgens de op het kenplaatje aangeduide beschermings­graad gebruiken.

Het apparaat nooit in gebruik nemen wanneer het is beschadigd.

De net- en apparaatkabels regelmatig door een elektromonteur op een juiste
werking van de randaarde laten controleren.

Niet in goede staat verkerende veiligheidsvoorzieningen en onderdelen die niet in
onberispelijke staat verkeren, vóór het inschakelen van het apparaat door een ge­autoriseerd bedrijf laten herstellen.

7

Omzeil veiligheidsvoorzieningen niet en stel ze niet buiten werking.

Na de montage is een vrij toegankelijke netstekker benodigd.

EMV-apparaat­classificaties

EMV-maatrege­len

Gegevensbe­scherming

Apparaten van emissieklasse A:

Zijn uitsluitend bedoeld voor toepassing in industriegebieden.

-

Kunnen in andere gebieden leidinggebonden storingen of storingen door

-

straling veroorzaken.

Apparaten van emissieklasse B:

voldoen aan de emissievereisten voor woon- en industriegebieden. Dit geldt

-

ook voor woongebieden waar de energievoorziening is gebaseerd op het
openbare laagspanningsnet.

EMV-apparaatclassificatie volgens kenplaatje of technische gegevens.

In uitzonderlijke gevallen kan er, ondanks het naleven van de emissiegrenswaar­den, sprake zijn van beïnvloeding van het geëigende gebruiksgebied (bijvoorbeeld
als zich op de installatielocatie gevoelige apparatuur bevindt of als de installatie­locatie is gelegen in de nabijheid van radio- of televisieontvangers).
In dit geval is de gebruiker verplicht adequate maatregelen te treffen om de sto­ring op te heffen.

De gebruiker is zelf verantwoordelijk voor het beveiligen van gegevens die afwij­ken van de fabrieksinstellingen. Voor schade die ontstaat door gewiste persoonlij­ke instellingen is de fabrikant niet aansprakelijk.

Onderhoud Controleer voor elke ingebruikname de netstekker en de netkabel en de laadka-

bels en laadklemmen op beschadigingen.
Als het oppervlak van de behuizing van het toestel vuil is, reinigt u het met een
zachte doek en gebruikt u uitsluitend oplosmiddelvrije reinigingsmiddelen.

Reparatie en
herstel

Verplichtingen
van de gebruiker

Laat reparaties en herstelwerkzaamheden uitsluitend uitvoeren door een geauto­riseerd bedrijf. Gebruik alleen originele vervangingsonderdelen (dit geldt ook
voor genormeerde onderdelen). Bij niet-originele onderdelen is niet gewaarborgd
dat deze voldoende robuust en veilig zijn geconstrueerd en geproduceerd.

Het aanbrengen van wijzigingen en installatie- of ombouwwerkzaamheden zijn al­leen toegestaan na goedkeuring door de fabrikant.

De gebruiker is verplicht uitsluitend personen met het apparaat te laten werken
die:

op de hoogte zijn van de fundamentele voorschriften over arbeidsveiligheid

-

en ongevallenpreventie, en vertrouwd zijn met de bediening van het appa­raat,
deze bedieningshandleiding, met name het hoofdstuk 'Veiligheidsvoorschrif-

-

ten', hebben gelezen en begrepen, en dit door het zetten van hun handteke­ning hebben bevestigd,
voldoende gekwalificeerd zijn voor de werkzaamheden die zij uitvoeren.

-

8

Er moet regelmatig worden gecontroleerd of het personeel in voldoende mate
veiligheidsbewust werkt.

NL

Veiligheidscon­trole

Aanduidingen op
het apparaat

De fabrikant raadt aan om ten minste eenmaal per 12 maanden een veiligheids­controle aan het apparaat uit te laten voeren.

Een veiligheidscontrole mag alleen door een hiervoor bevoegde elektromonteur
worden uitgevoerd

na het aanbrengen van wijzigingen,

-

na installatie of ombouw,

-

na het uitvoeren van reparaties en onderhoud,

-

na een periode van maximaal twaalf maanden.

-

Voor de veiligheidscontrole dient u zich aan de geldende nationale en internatio­nale normen en richtlijnen te houden.

Voor meer informatie over het uitvoeren van veiligheidscontroles kunt u zich
wenden tot de servicedienst. Deze verstrekt u op verzoek alle noodzakelijke do­cumentatie.

Apparaten met CE-aanduiding voldoen aan de fundamentele eisen van de desbe­treffende richtlijnen.

Apparaten die zijn voorzien van het EAC-testsymbool, voldoen aan de eisen van
de relevante normen voor Rusland, Wit-Rusland, Kazachstan, Armenië en Kirgi­zië.

Afvoer van oude
apparaten

Auteursrecht Het auteursrecht op deze handleiding berust bij de fabrikant.

Afgedankte elektrische en elektronische apparatuur moet conform EU-richtlij­nen en nationale wetgeving gescheiden worden ingezameld en op een milieu­vriendelijke manier worden gerecycled. Gebruikte apparaten moeten bij de dealer
of bij een erkend plaatselijk inzamelpunt worden ingeleverd. Een correcte afvoer
van oude apparaten bevordert een duurzame recycling van materiële hulpbron­nen. Het negeren van deze instructie kan leiden tot mogelijke gezondheids-/mili­eueffecten.

Verpakkingsmateriaal

Gescheiden inzameling. Ga na wat de regels in uw gemeente zijn. Bind karton sa­men tot zo klein mogelijke pakketjes.

Tekst en afbeeldingen komen overeen met de stand van de techniek bij het ter
perse gaan. Wijzigingen voorbehouden. Aan de inhoud van deze handleiding kan
de gebruiker geen rechten ontlenen. Hebt u een voorstel tot verbetering? Ziet u
een fout in deze handleiding? Wij zijn u dankbaar voor uw opmerkingen.

9

Vermogenscategorieën

Algemeen De kW-aanduiding voor de vermogenscategorieën heeft betrekking op de behui-

zingsuitvoering en houdt geen direct verband met het daadwerkelijke apparaat­vermogen.

2 kW Selectiva

2040 / 2050 / 2060 / 2070
4020 / 4035

3 kW Selectiva

2080 / 2100 / 2120
4045 / 4060

10

Algemene informatie

NL

Apparaatcon­cept

Beoogd gebruik Het laadapparaat dient voor het laden van de hierna vermelde accu's. Elk ander

Het éénfase acculaadapparaat voor 24 V en 48 V accu's onderscheiden zich door
een intelligent laadproces. De Active Inverter Technology met het Ri-laadproces
past zich aan de behoeften van de accu aan en levert alleen stroom die de accu
werkelijk nodig heeft.

De technologie is in een robuuste behuizing conform de industriestandaard inge­bed. De compacte bouwwijze voldoet aan alle eisen aan veiligheidsstandaarden,
reduceert de benodigde ruimte en beschermt de onderdelen voor een lange le­vensduur.

Het acculaadapparaat is met een grafisch display, een geïntegreerde datalogger,
nieuwe interfaces en extra opties perfect op de toekomst voorbereid.

of afwijkend gebruik geldt als oneigenlijk. De fabrikant is niet aansprakelijk voor
de hieruit voortvloeiende schade. Tot het beoogde gebruik behoort ook

het naleven van alle aanwijzingen in de gebruiksaanwijzing,

-

het regelmatig controleren van de net- en laadkabel.

-

GEVAAR!

Gevaar door het opladen van droge accu's (primaire elementen) en niet-oplaad­bare accu's.

Een lekkende accu kan ernstig letsel of schade aan eigendommen veroorzaken.

Laad alleen de onderstaande accutypen op.

▶

GEVAAR!

Gevaar door het laden van ongeschikte accu's.

Dit kan leiden tot ernstig letsel en schade aan eigendommen als gevolg van ont­snappende gassen, ontsteking of explosie.

Sluit alleen accu's op het laadapparaat aan die wat hun type, spanning en ca-

▶

paciteit betreft geschikt zijn voor het laadapparaat en die overeenkomen met
de instellingen op het laadapparaat.

Het acculaadapparaat is bedoeld voor het opladen van loodaccu's en NiCd-ac­cu's.

Pb-WET-accu's (PzS, GiS, ...):

-

Gesloten natte loodaccu's met overdrukventiel en vloeibare elektrolyt.
Pb-GEL-accu's (PzV, GiV, ...):

-

Met een klep geregelde, gesloten loodaccu's (VRLA) met vastgelegde elek­trolyt (gel of vlies).
NiCd-accu's:

-

Gesloten NiCd-accu's met vloeibare elektrolyt.
Pb-CSM-WET-accu's (Copper Strained Metal):

-

Gesloten CSM-loodaccu's met vloeibare elektrolyt.
Lead Crystal-accu's:

-

Lead Crystal-accu's van het type EVFJ / CNFJ.

De probleemloze functie van het apparaat hangt af van het correcte gebruik. Het
apparaat mag in geen geval worden verplaatst door aan de kabel te trekken.

11

Leveringsom­vang

(1) Acculaadapparaat
(2) Gebruiksaanwijzing
(3) Snelstartgids

Netaansluiting

GEVAAR!

Gevaar door elektrische stroom.

Zwaar letsel of overlijden kan het gevolg zijn.

Schakel voor aanvang van de werkzaamheden alle betrokken apparaten en

▶

componenten uit en ontkoppel ze van het elektriciteitsnet.
Beveilig alle betrokken apparaten en componenten tegen opnieuw inschake-

▶

len.

GEVAAR!

Gevaar door verkeerde bediening en verkeerd uitgevoerde werkzaamheden.

Dit kan ernstig letsel of schade aan eigendommen veroorzaken.

Alle werkzaamheden en functies die in dit document worden beschreven,

▶

mogen uitsluitend door geschoold personeel worden uitgevoerd.
U dient dit document te lezen en te begrijpen.

▶

Alle gebruiksaanwijzingen van de systeemcomponenten, in het bijzonder de

▶

veiligheidsvoorschriften, moeten gelezen en begrepen worden.

GEVAAR!

Gevaar door defecte of onvoldoende netvoeding.

Dit kan ernstig letsel of schade aan eigendommen veroorzaken.

Aan de eisen voor de stroomvoorziening conform het hoofdstuk 'Technische

▶

gegevens' moet zijn voldaan.

12

Laadkabel

GEVAAR!

Gevaar van rondvliegende vonken door onjuiste ontkoppeling van de laadstek­ker.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken. De vonken die
hierbij ontstaan, kunnen laadgassen die tijdens het laadproces ontstaan laten
ontbranden. Het gevolg hiervan kan een brand of een explosie zijn

Beëindig het laden via het acculaadapparaat en rol de laadkabels na afkoe-

▶

ling op of leg ze, indien aanwezig, op de kabelhouder.

NL

Correct leggen
van net-/laadka­bels

GEVAAR!

Gevaar door rondslingerende laadkabels.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken. Personen kun­nen aan losgetrokken kabels blijven hangen of erover struikelen.

Leg laadkabels dusdanig dat niemand erover kan struikelen of eraan kan blij-

▶

ven hangen.

VOORZICHTIG!

Gevaar voor oververhitting door verkeerd gelegde net-/laadkabels.

Gevaar van beschadiging van de stroomnetwerk-/laadkabels.

Net-/laadkabels mogen alleen door een elektrotechnicus worden vervangen.

▶

Vermijd lussen in net-/laadkabels.

▶

Bedek net-/laadkabels niet.

▶

Laadkabels die langer zijn dan 5 m (16 ft. 4,85 in.) afzonderlijk leggen (niet

▶

bundelen).
Laadkabels die langer zijn dan 5 m (16 ft. 4,85 in.) kunnen een verhoogde op-

▶

pervlaktetemperatuur hebben (pas op voor hete oppervlakken).
Zorg er in de volgende gevallen voor dat de oppervlaktetemperatuur van de

▶

laadkabels niet hoger is dan 80 °C (176 °F):

- De omgevingstemperatuur bedraagt 30 °C (86 °F) of meer

- De diameter van de laadkabel bedraagt 95 mm2 of meer

- De lengte van de laadkabel bedraagt 5 m (16 ft. 4,85 in.) of meer

13

Waarschuwingen

Selectiva x.0 xxxx xkW

4,010,xxx

xxxxxxxx

XXXX

xxxxxxxx

OVC II

U

AC nom.

I

AC max.

P

AC max.

UDC nom.
IDC max.

Part No.:
Ser. No.:

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

Protective class I

IP21

1~ NPE 230V 50/60Hz

xxA

xxV

xxxxW

xxA

www.fronius.com

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!

Explosive Gase. Flammen und Funken vermeiden.

Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable!

Explosive gases. Prevent flames and sparks.

Provide adequate ventilation during charge!

T

oujours arrêter la charge avant de déconnecter le câble de charge!

Gaz explosifs. Éviter les flammes et les étincelles.

Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga!

Gases explosivos. Evitar llamas y chipas.

¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica!

Gas esplosivi. Evitare fiamme libere e scintille.

Predisporre una ventilazione adeguata durante la carica!

W

ARNUNG -

W

ARNING -

ATTENTION

ADVERTENCI

A

- A

VVISO

42,0409,0419

op het apparaat

Het acculaadapparaat is voorzien van veiligheidssymbolen. De veiligheidssymbo­len mogen niet worden verwijderd of worden overgeschilderd.

Afgedankte apparaten niet met het huisvuil meegeven, maar volgens
de geldende veiligheidsvoorschriften afvoeren.

Houd mogelijke ontstekingsbronnen, zoals vuur, vonken en open licht,
bij de accu vandaan.

Explosiegevaar! Door het laden ontstaat in de accu knalgas.

Accuzuur is bijtend en mag in geen geval in aanraking komen met de
ogen, de huid of de kleding.

Zorg tijdens het laden voor voldoende toevoer van buitenlucht.

Gebruik de diverse functies pas nadat u de bedieningshandleiding vol­ledig hebt gelezen.

14

Waarschuwingen

2 kW

4,010,xxx
xxxxxxxx

XXXX

UDC nom. xxV
Part No.:
Ser. No.:

1

2

1 Display
2 Battery CR2032

WARNING Hazardous Voltage

Kondensator Entladezeit < 2 min.

Capacitor discharge time < 2 min.

Décharge de condensateur < 2 min.

Condensador tiempo de descarga < 2 min.

Condensatore tempo di scaricamento < 2 min.

3 kW

4,010,xxx
xxxxxxxx

XXXX

UDC nom. xxV
Part No.:
Ser. No.:

1

2

1 Display
2 Battery CR2032

WARNING Hazardous Voltage

Kondensator Entladezeit < 2 min.

Capacitor discharge time < 2 min.

Décharge de condensateur < 2 min.

Condensador tiempo de descarga < 2 min.

Condensatore tempo di scaricamento < 2 min.

binnenin het ap­paraat

GEVAAR!

Gevaar door elektrische schok.

Zwaar letsel of overlijden kan het gevolg zijn.

De behuizing mag uitsluitend worden geopend door servicemedewerkers die

▶

door de fabrikant zijn opgeleid.
Vóór het uitvoeren van werkzaamheden met geopende behuizing moet het

▶

apparaat eerst van het elektriciteitsnet worden losgekoppeld. Met een ge­schikt meetapparaat moet worden gecontroleerd of de elektrisch geladen
onderdelen (bijv. condensatoren) volledig ontladen zijn.
Zorg er met behulp van een goed leesbare, begrijpelijke waarschuwing voor

▶

dat het apparaat tot het beëindigen van alle werkzaamheden van het elektri­citeitsnet losgekoppeld blijft.

Binnenin het apparaat:

NL

15

Locatiekeuze en wandmontage

Vereisten voor
de installatielo­catie

GEVAAR!

Gevaar door omvallende of naar beneden vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Stel alle systeemcomponenten daarom stabiel op.

▶

Controleer bij gebruik van vloer- of muursteun continu of alle bevestigings-

▶

elementen goed vastzitten.

Het apparaat is getest conform beschermingsklasse IP 21. Dit betekent:

Bescherming tegen het binnendringen van vaste vreemde lichamen met een

-

diameter van meer dan 12,5 mm (0.49 in.)
Bescherming tegen verticaal druipwater

-

Het apparaat kan overeenkomstig beschermingsklasse IP 21 in droge, afgesloten
ruimtes worden opgesteld en gebruikt. Het binnendringen van vocht moet wor­den voorkomen.

De toegestane gebruikspositie van het
acculaadapparaat is horizontaal.

Koellucht

Het acculaadapparaat moet zo worden opgesteld dat de koellucht ongehinderd
door de daarvoor bestemde kastopeningen kan stromen. Voor de luchtinlaat- en
luchtuitlaatopeningen moet altijd een minimale afstand van 20 cm (7,87 in.) wor­den aangehouden. De omgevingslucht moet vrij zijn van

Overmatig sterke stofbelasting

-

Elektrisch geleidende deeltjes (roet of metaalsplinters)

-

Warmtebronnen

-

Accuzuurdampen

-

De aan- en afvoer van koellucht geschiedt zoals in de volgende afbeeldingen
door de pijlen wordt aangegeven.

VOORZICHTIG!

Gevaar door gedeeltelijk of volledig afgedekte luchtinlaat- en uitblaasopenin­gen.

Dit kan schade aan eigendommen veroorzaken.

Als meerdere apparaten achter elkaar worden opgesteld, dan moeten ze ge-

▶

schakeld worden opgesteld.

16

(a)

Als de apparaten niet zijn geschakeld, maar in een lijn achter elkaar zijn opge­steld, moet de afstand tussen de apparaten als volgt worden gemeten:

Minimale afstand 20 cm (7,87 in.)

a)

NL

Muur- en vloer­steun

GEVAAR!

Gevaar door verkeerd uitgevoerde werkzaamheden en vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

De montage mag uitsluitend door geschoold personeel worden uitgevoerd.

▶

Welke pluggen en schroeven er moeten worden gebruikt, is afhankelijk van de on­dergrond. Pluggen en schroeven worden niet meegeleverd. De monteur is zelf
verantwoordelijk voor het kiezen van passende pluggen en schroeven.

GEVAAR!

Gevaar door omvallende of naar beneden vallende voorwerpen.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Gebruik de muursteun alleen in combinatie met het bedoelde acculaadappa-

▶

raat van de fabrikant.
Monteer het acculaadapparaat horizontaal.

▶

Bij wandmontage dient de wand voldoende draagkracht te bezitten.

▶

Gewicht van muursteun:

2 kW (B1) 1,10 kg (2,43 lb.)

3 kW (C1) 1,35 kg (2,98 lb.)

17

1

*

TX25

3

3

3

*

*

2 kW (B1)mm (in.)

341 (13.43)

182 (7.17)

38 (1.5) 123,5 (4.86) 91,5 (3.6)

8.5 (.33)

220 (8.66) 123 (4.84)

110 (4.33)

198 (7.8)

283 (11.14)

38 (1.5) 24,5 (.96)

11 (.43)

8.5 (.33)

90 (3.54)

76 (2.99)

20 (.79)

20 (.79)

266 (10.47)

2

18

3 kW (C1)mm (in.)

417 (16.42)

182 (7.17)

38 (1.5) 123,5 (4.86)

40 (1.57) 89,5 (3.52)38 (1.5)

11 (.43)

8,5 (.33)

342 (13.46)

220 (8.66)

123 (4.84)

110 (4.33)

198 (7.8)

283 (11.14)

38 (1.5)

20 (.79) 90 (3.54)

38 (1.5)

20 (.79)

24,5 (.96)

76 (2.99)

NL

19

Bedieningselementen en aansluitingen

(3) (4)

(1)

(2)

(2)

(5)

(6)

Bedieningsele­menten en aan­sluitingen

Nr. Functie

(1) USB-aansluiting

Tijdens het laden via de USB-stick ondersteunt de USB-aansluiting een
acculaadapparaatupdate en het protocolleren van de laadparameters.

(2) Positie voor opties

- Optie Externe start/stop

- Optie Temperatuurgestuurd laden

(3) Aansluiting voor (-) laadkabel

(4) Aansluiting voor (+) laadkabel

(5) Netkabel

(6) Positie voor de optie Elektrolytcirculatie

20

(7)

(8)

(9)

Nr. Functie

2

1

TX25

(1)

13 S 1 Dete

S 2 C2 G

C1 G

C1 L

13V O

C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
14p

11

9

7

5

3

1

14

12

10

4

6

8

2

(7) Bedieningspaneel

(8) Optionele LED-strip

Brandt afhankelijk van de laad­status in de betreffende kleu­ren, in overeenstemming met de
in de paragraaf 'Bedieningspa­neel' toegelichte lampjes

(9) Afdekking voor optiestekker en

laadkabels

De optionele stekker en de
laadkabels zijn alleen na verwij­dering van de afdekking (9) toe­gankelijk. Volg hiervoor de waar­schuwingen die in het hoofd­stuk 'Opties', paragraaf 'Veilig­heid' zijn opgenomen.

De afdekking (1) voor de USB-aanslui­ting kan door middel van een schroef
worden gefixeerd.

NL

Aansluitbezet­ting optiestekker
2 kW

14-polige optiestekker binnenin de
behuizing

21

Plug

13 S 1 Dete

S 2 C2 G

C1 G

C1 L

13V O

C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
14p

11

9

7

5

3

1

14

12

10

4

6

8

2

Pin

Code Function

Plug

Pin

Code Function

13 S 1

wire white

14 Dete Detect

11 S 2 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND 10 13 VO13 V

wire brown Power Sup-

Remote Control wire 4

Option Box wire brown Option Box wire whi-

CBG Easy GND CBG Easy VCC

7 C1 L CAN 1Low 8 C2 L CAN 2Low

ply

wire white

Remote Control wi­re 1

te

wire yellow wire yellow

Remote Control wire 3

Option Box wire yellow

CBG Easy Detect

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

Remote Control wire 2

Option Box wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging

Extern Start / Stop Extern Start / Stop

Gateway Link

TagID Link

Aansluitbezet­ting optiestekker

Device for Charge & Connect

Optional for Pb Chargers

14-polige optiestekker binnenin de
behuizing

3 kW

22

Plug

Pin

Code Function

13 S 1 Status 1

Plug

Pin

Code Function

14 Dete Detect

NL

11 S 2 Status 2 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND 10 13 VO13 V

wire brown Power Sup-

Option Box wire brown Option Box wire white

CBG Easy GND CBG Easy VCC

Status

Air Puls

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

Option Box wire yellow

CBG Easy Detect

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

Remote Control wire 4

Remote Control wire 3

wire white

ply

Air Puls

wire white

Remote Control wire
1

Option Box wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging

Extern Start / Stop Extern Start / Stop

Remote Control wire 2

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

23

Bedieningspa-

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

neel

Nr. Functie

(1) Display

(2) Toets 'Menu'

Selectie van het gewenste menu.
Terugkeren naar de bovenstaande selectie.

(3) Toetsen 'Omhoog / Omlaag'

Selectie van het gewenste menupunt.
Instellen van gewenste waarde.

(4) Toets 'Pauze / Start'

Onderbreken en hervatten van het laadproces.
Bevestigen van een menupunt of een instelling.

(5) Lampje 'Accu afgekoeld' (blauw)

Geeft een afgekoelde, gebruiksklare accu aan.
Brandt continu: Na het einde van de laadfase werd de ingestelde afkoel­tijd of optioneel de accutemperatuur bereikt.
Knippert een keer per seconde: Daarnaast is de waternavulindicator geac­tiveerd. Gedetailleerde informatie daarover vindt u in het hoofdstuk
'Weergave', paragraaf Overzicht van extra functies.

(6) Lampje 'Fout' (rood)

Brandt continu: Het apparaat geeft een foutmelding. De huidige situatie

staat geen laden volgens de voorschriften toe. Als het rode lampje brandt,
kan er niet worden opgeladen (laden onderbroken). Het display toont een
statuscode.
Knippert elke 3 sec. kort: Het apparaat geeft een waarschuwing. Ongun­stige laadparameters, het laden wordt echter voortgezet. Het display
toont afwisselend de statuscode en de laadstatus.

24

(7) Lampje 'Opladen' (geel)

Brandt: tijdens het laden.
Knippert: als het laden is onderbroken.

(8) Lampje 'Accu is opgeladen' (groen)

Brandt continu: Opladen beëindigd.
Knippert een keer per seconde: Opladen beëindigd. Daarnaast is de wa-

ternavulindicator geactiveerd. Gedetailleerde informatie daarover vindt u
in het hoofdstuk 'Weergave', paragraaf Overzicht van extra functies.

NL

25

Accu laden

Eerste gebruik Als het acculaadapparaat voor het eerst met het stroomnetwerk wordt verbon-

den, dan bevindt het zich in de SETUP-modus.

In deze modus moeten de volgende basisinstellingen worden vastgelegd of be­vestigd:

Taal (Engels, Duits, Frans, ...)

-

Datum, tijd en tijdzone

-

Lengte en doorsnede van laadkabel

-

Accutype, karakteristiek, aantal cellen en laadtijd of accucapaciteit

-

Sluit de netstekker van acculaadapparaat op het stroomnetwerk aan.

1

Selecteer met de toets 'Omhoog /

2

Omlaag' de gewenste menutaal.

Bevestig de keuze met de toets

3

'Pauze / Start'.

Als standaardtaal is Engels ingesteld.

Selecteer met de toets 'Omhoog /

4

Omlaag' de tijdzone.

Bevestig de keuze met de toets

5

'Pauze / Start'.

Standaard is de tijdzone UTC+1 Cen­tral European Time (Berlijn) ingesteld.

De volgende instellingen moeten wor­den vastgelegd:

Zomertijd 'EIN' / 'AUS' (AAN /

-

UIT)
Uurindeling

-

Tijd

-

Datum

-

Leg met de toetsen 'Omhoog /

6

Omlaag' de gewenste instelling
vast.

Bevestig de desbetreffende instel-

7

ling met de toets 'Pauze / Start'.

Zomertijd 'EIN' (AAN) en de 24-uursin­deling zijn als standaard ingesteld.

26

Stel met de toetsen 'Omhoog /

8

Omlaag' de juiste laadkabellengte
in.

Bevestig de keuze met de toets

9

'Pauze / Start'.

Het acculaadapparaat is met de vol­gens de bestelling juiste laadkabel­lengte geconfigureerd.

Een verkeerd ingestelde laadkabel­lengte kan het laadproces negatief
beïnvloeden!

Stel met de toetsen 'Omhoog /

10

Omlaag' de juiste laadkabeldoor­snede in.

Bevestig de keuze met de toets

11

'Pauze / Start'.

Het acculaadapparaat is met de vol­gens de bestelling juiste laadkabel­doorsnede geconfigureerd.

NL

Een verkeerd ingestelde laadkabel­doorsnede kan het laadproces negatief
beïnvloeden!

Als de weergegeven laadconfigura-

12

tie klopt, bevestigt u de laadconfi­guratie met de toets 'Pauze /
Start'.

Het acculaadapparaat is in overeen­stemming met de bestelling vooraf ge­configureerd.

Als het acculaadapparaat zonder extra configuratie is besteld, gelden de volgen­de instellingen als standaard:

Accutype Pb-nat (voor PzS, GiS)

-

Karakteristiek 6 - RI

-

Maximaal aantal cellen voor het acculaadapparaat

-

Laadtijd 7-8 h (7-8 u)

-

Als de configuratie niet met de gebruikte accu overeenkomt, moeten de parame­ters dienovereenkomstig worden aangepast.

Gedetailleerde informatie over de acculaadapparaatparameters bevindt zich in
het hoofdstuk 'Weergave', paragraaf Overzicht van de instelmogelijkheden in de

configuratiemodus

27

Laadproces star­ten

GEVAAR!

Gevaar door ontsnappend accuzuur of door explosies bij het laden van defecte
accu's.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Voordat met het laden wordt begonnen, moet u controleren of de te laden

▶

accu niet beschadigd is.

GEVAAR!

Gevaar door verkeerde accutype en foute laadinstellingen.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Controleer voor aanvang van het laadproces of het juiste accutype op het ac-

▶

culaadapparaat is ingesteld.
De volgende instellingen moeten voor de afzonderlijke accutypen vóór het

▶

laden worden vastgelegd:
laadcurve
nominale spanning (aantal accucellen)
accucapaciteit (Ah) of laadtijd (h)

Gedetailleerde informatie over de acculaadapparaatparameters bevindt zich in
het hoofdstuk 'Weergave', paragraaf Configuratiemodus.

VOORZICHTIG!

Gevaar voor schade aan eigendommen door sterke vervuiling van de laadstek­kercontacten.

De hierdoor ontstane verhoogde overgangsweerstand kan oververhitting en ver­volgens verwoesting van de laadstekker veroorzaken.

Houd de laadstekkercontacten vrij van vuil en reinig ze indien nodig.

▶

Sluit de netstekker van acculaadapparaat op het stroomnetwerk aan.

1

U wordt gevraagd of u de juiste parameters voor de te laden accu's hebt inge­steld.

Aansluitend wordt de standaardmodus

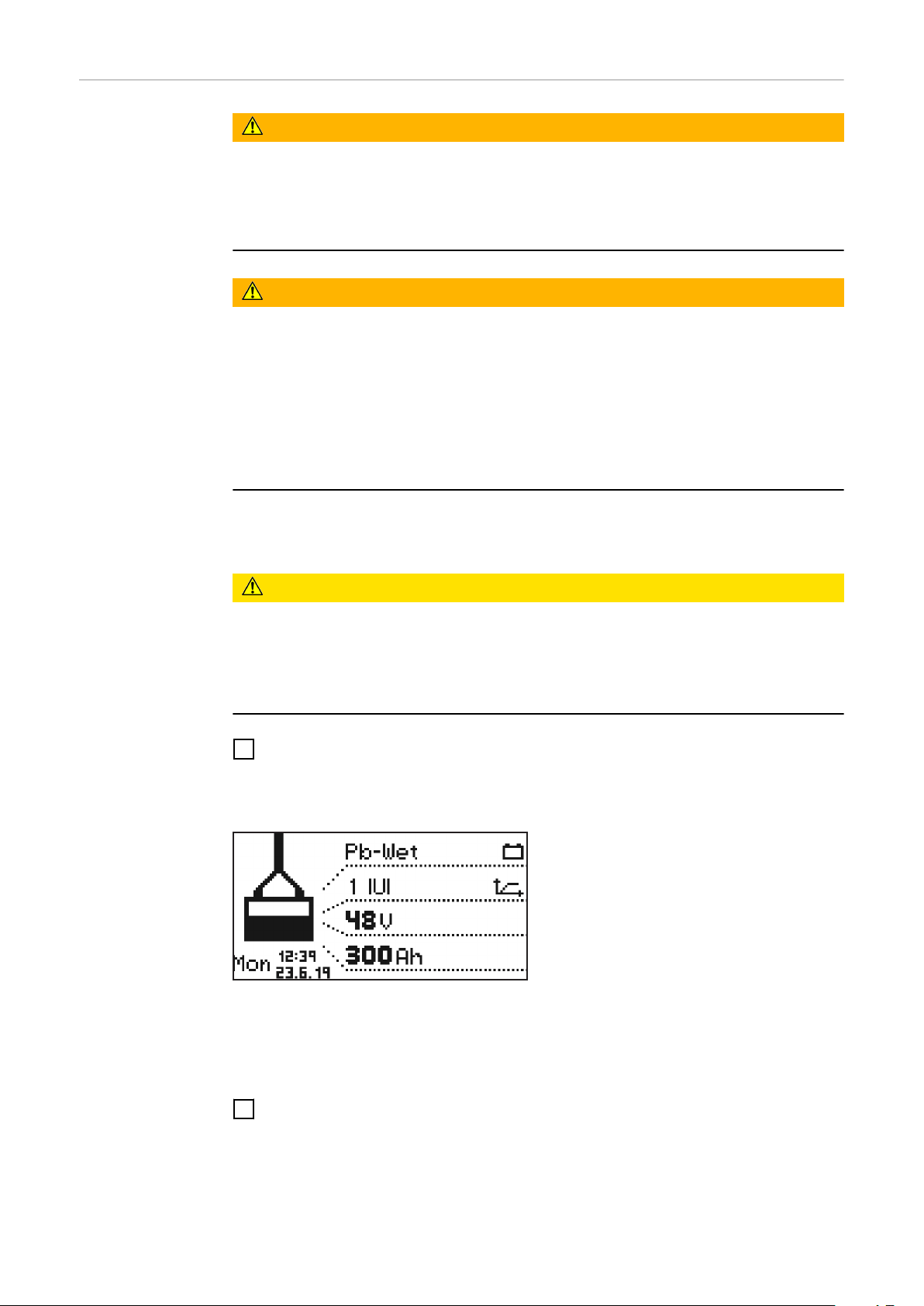

weergegeven. Het display toont de pa­rameters van het acculaadapparaat:

Accutype (bijv. Pb-WET)

-

Laadkarakteristiek (bijv. IUI)

-

Nominale spanning (bijv. 48 V)

-

Capaciteit (bijv. 300 Ah)

-

Weekdag, tijd en datum

-

De acculaadapparaatparameters kunnen afzonderlijk worden ingesteld. Gedetail­leerde informatie over de acculaadapparaatparameters bevindt zich in het hoofd­stuk 'Weergave', paragraaf Configuratiemodus. Controleer of de op te laden accu
met de configuratie van het acculaadapparaat overeenkomt.

28

Sluit de laadstekker aan.

2

Het acculaadapparaat herkent de aangesloten accu en start het laadproces. Als
de startvertragingsfunctie geactiveerd is, start het laadproces nadat de vertra­gingstijd verstreken is. Gedetailleerde informatie daarover vindt u in het hoofd­stuk 'Weergave', paragraaf Configuratiemodus.

Tijdens het laden worden de volgende waarden op het display getoond:

Actuele laadstroom (A)

-

Actuele laadspanning (V)

-

Ingebrachte lading (Ah)

-

Accutemperatuur bij de optie 'Temperatuurgestuurd laden'

-

Tijd (uu:mm) vanaf het starten van het laden

-

Het accusymbool geeft de actuele laadtoestand weer. Hoe meer balkjes worden
weergegeven, des te verder is het laadproces gevorderd. Zodra de accu volledig
geladen is, wordt een minutenteller (afbeelding rechts) weergegeven. De minu­tenteller telt de minuten vanaf het einde van de laadfase en dient als hulpmiddel
om tijdens het gebruik van meerdere acculaadapparaten eenvoudiger te kunnen
beoordelen welke accu het meest afgekoeld is.

Als in plaats van de minutenteller nog steeds de standaardweergave weergege­ven wordt:

Schakel met de toetsen 'Omhoog / Omlaag' tussen de minutenteller en de

1

standaardweergave.

NL

Laadproces on­derbreken

Als de accu volledig is opgeladen, worden de 4 balkjes van het accusymbool
zwart weergegeven. Zodra de accu volledig is opgeladen, begint het groene lamp­je te branden.

Accu is blijvend gereed voor ge-

-

bruik.
Accu kan naar believen op het ac-

-

culaadapparaat aangesloten blij­ven.
Onderhoudslading werkt zelfontla-

-

ding van de accu tegen.

Ga als volgt te werk om het laadproces te onderbreken:

Druk op de toets 'Pauze / Start'.

1

29

Bij onderbroken laadproces:

Lampje 'Laden' knippert (geel).

-

Ga als volgt te werk om door te gaan met het laadproces:

Druk opnieuw op de toets 'Pauze / Start'.

2

Zolang het acculaadapparaat op een accu is aangesloten, kan het laadproces met
de toets 'Pauze / Start' worden onderbroken en hervat. Er kan pas tussen de
weergavemodi worden geschakeld met de toets 'Menu' en in overeenstemming
met de instructies uit het hoofdstuk 'Weergave' nadat de accu van het acculaad­apparaat is losgekoppeld.

Laadproces
beëindigen

GEVAAR!

Gevaar van knalgasontsteking als gevolg van vonkvorming bij het lostrekken van
de laadkabels.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Beëindig het laadproces door op de toets 'Pauze / Start' te drukken vóórdat

▶

u de laadstekker afklemt of loskoppelt.

GEVAAR!

Gevaar bij loskoppeling van de stekkerverbinding tijdens het laadproces.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Koppel de stekkerverbinding niet los tijdens het laadproces.

▶

Raak geen spanningvoerende contacten in de laadstekker aan.

▶

VOORZICHTIG!

Gevaar van schade aan de accu bij het loskoppelen van de accu van het accu­laadapparaat, als het laadproces nog niet volledig afgesloten is.

Kan schade aan de accu tot gevolg hebben.

Koppel de accu pas van het acculaadapparaat los als de accu volledig gela-

▶

den is (groene lampje 'Accu is geladen' brandt).

30

Zodra de accu volledig is opgeladen en afgekoeld, branden de volgende lampjes:

Lampje 'Accu is opgeladen' (groen)

-

Lampje 'Accu afgekoeld' (blauw)

-

Koppel de accu conform de onder­staande instructies voor een optimale
levensduur pas van het acculaadappa­raat los als niet alleen het groene
lampje, maar ook het blauwe lampje
'Accu afgekoeld' brandt. Als er meer­dere acculaadapparaten in gebruik zijn,
koppelt u eerst de accu los die het
langst opgeladen is (het meest is afge­koeld).

Ga als volgt te werk om het laadproces te beëindigen:

Druk op de toets 'Pauze / Start'.

1

Ontkoppel de laadstekker.

2

Bij open laadcontacten controleert de automatische nullastspanningsherkenning
of de laadcontacten spanningsvrij zijn.

NL

31

Weergave

Overzicht van af­leesmodi

Nr. Functie

Standaardmodus

In de standaardmodus geeft het display de laadparameters weer.

Statistiekmodus

De statistiekmodus geeft de status van de bedrijfstoestanden van het
apparaat, het totaal aantal ladingen en een overzicht van de absoluut
en gemiddeld per lading afgegeven Ah en opgenomen hoeveelheden
energie weer.

Geschiedenismodus

De geschiedenismodus geeft informatie weer over de parameters van
alle opgeslagen laadprocessen.

Configuratiemodus

In de configuratiemodus kunnen alle instellingen voor het apparaat en
het laadproces worden geconfigureerd.

USB-modus

In de USB-modus kunnen apparaatupdates worden ingesteld en uitge­voerd, kan van apparaatconfiguraties een back-up worden gemaakt,
kunnen deze worden geüpload en kunnen de laadparameters tijdens
een laadproces via een USB-stick worden geprotocolleerd.

Zolang het acculaadapparaat op een accu is aangesloten, kan het laadproces al­leen met de toets 'Pauze / Start' worden onderbroken en hervat. Er kan alleen
tussen de weergavemodi worden geschakeld met de toets 'Menu' nadat de accu
van het acculaadapparaat is losgekoppeld. Een gedetailleerde beschrijving van de
weergavemodi vindt u in het volgende hoofdstuk.

Instellingen her­stellen

Tijdens een laadpauze is het menu beperkt beschikbaar.

OPMERKING!

Tijdens een laadpauze is het menu beperkt beschikbaar.

Het menupunt biedt 2 mogelijkheden om alle gemaakte instellingen te resetten:

'Reset Factory Settings' (fabrieksin­stellingen terugzetten):

Resetten van betreffende fabrieks-

-

instellingen.

'Reset Default Settings' (standaardin­stellingen terugzetten):

Resetten van de betreffende in-

-

stellingen naar de standaardinstel­lingen van de fabrikant.

32

Standaardmodus

NL

Standaardmo­dus

Nadat de netstekker op het elektrische netwerk is aangesloten, wordt op het dis­play automatisch de standaardmodus weergegeven.

In de standaardmodus toont de display
de laadapparaatparameters:

Accutype (bijv. Pb-WET)

-

Laadkarakteristiek (bijv. IUI)

-

Nominale spanning (bijv. 48 V)

-

Capaciteit (bijv. 300 Ah)

-

Dag van de week, datum en tijd

-

De laadapparaatparameters kunnen afzonderlijk worden ingesteld. Gedetailleer­de informatie daarover vindt u in de paragraaf 'Configuratiemodus'.

33

Statistiekmodus

Statistiekmodus In de statistiekmodus geven verticale

balkjes de status van de bedrijfstoe­standen van het apparaat weer:

Stationair draaien ('Idle')

-

Laden ('Charging')

-

'Floatingcharge' (Onderhoudsla-

-

ding)
'Cooldown' (Afkoelen)

-

Foutstatus ('Error')

-

Wissel met de toetsen 'Up / Down' (Omhoog / Omlaag) tussen pagina 1/2 en

1

pagina 2/2.

Pagina 2/2 toont de volgende waarden:

'Charges' (Totaal aantal ladingen).

-

Totaal afgegeven Ah.

-

Gemiddeld afgegeven Ah per la-

-

ding ('Charge').
Totale hoeveelheid opgenomen

-

energie (kWh).
Gemiddelde hoeveelheid opgeno-

-

men energie (kWh) per 'charge' (la­ding).

De weergegeven opgenomen energie is een richtwaarde en kan bij een nominaal
vermogen van maximaal 5% van de werkelijke hoeveelheid energie afwijken. Bij
een lager vermogen kan de afwijking hoger zijn.

34

Geschiedenismodus

(1)

(2)

(3)

(4)

(5) (7)

(6)

NL

Geschiedenis­modus

De geschiedenismodus geeft informatie weer over de parameters van alle opge­slagen laadprocessen. Om andere of verschillende weergaven te kunnen tonen,
wordt het volgende weergavevenster twee keer afgebeeld:

Schakel met de toetsen 'Omhoog / Omlaag' tussen de pagina's van elk opge-

1

slagen laadproces.

Inhoud van het weergavevenster

Startdatum van de lading, bijv.: donderdag, 19-06-2014

-

Starttijd van de lading, bijv.: 19:29 of laadduur, bijv.: 8 u 28 min.

-

Spanning bij begin van de laadfase: bijv.: 45,9 V.

-

Spanning na 5 minuten: bijv.: 47,9 V.

-

Spanning bij einde van de laadfase: bijv.: 48,0 V.

-

Opgenomen Ah, bijv.: 397 Ah.

-

Opgenomen kWh, bijv.: 19 kWh.

-

Laadkarakteristiek, bijv.: 6 RI.

-

Ingestelde laadduur, bijv.: 8 - 9 u of ingestelde Ah, bijv.: 400 Ah of ingesteld

-

tijdstip voor einde van de laadfase (niet afgebeeld).

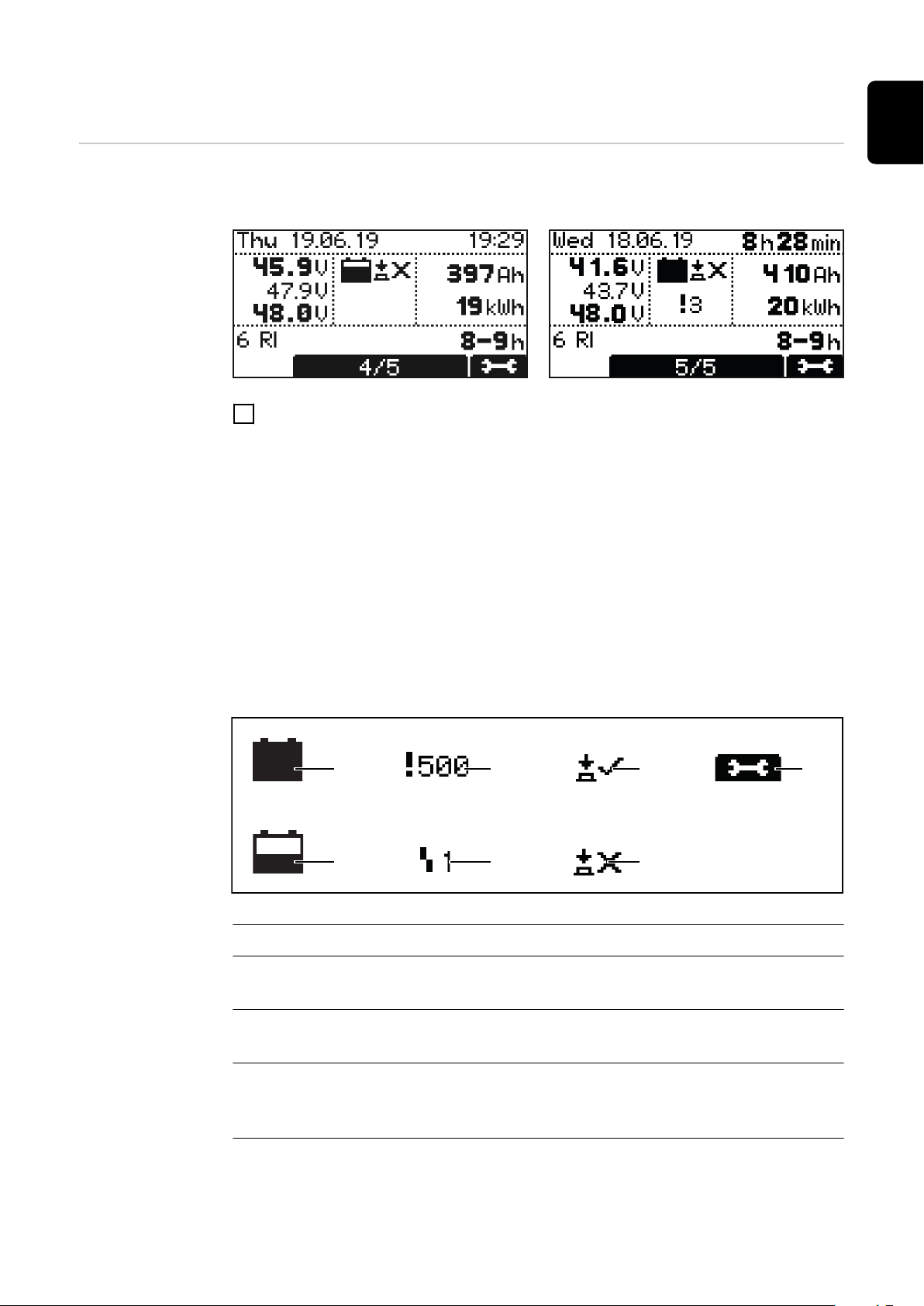

Weergegeven symbolen

Nr. Functie

(1) Volle accu

Het laden is voltooid.

(2) Lege accu

Het laden is niet voltooid.

(3) Uitroepteken met getal

Waarschuwing wordt gemeld, met bijbehorende statuscode. Gedetailleer­de informatie hierover vindt u in de paragraaf Statuscodes.

(4) Symbool met getal

Fout wordt gemeld, met bijbehorende statuscode. Gedetailleerde infor­matie hierover vindt u in de paragraaf Statuscodes.

35

(5) Toetssymbool met vinkje

Het laden is correct beëindigd met de toets 'Pauze / Start'.

(6) Toetssymbool met kruis

Het laden is beëindigd zonder dat de toets 'Pauze / Start' is gebruikt.

(7) Laaddetails

Weergave van bepaalde accugegevens aan het begin en aan het einde van
het laden:
Aantal cellen
Ah
Karakteristiek
Accutype

36

Configuratiemodus

NL

Overzicht van de
instelmogelijk­heden in de con­figuratiemodus

'Charging settings' (laadinstellingen): Instellingen voor accu

Accutype, bijv. 'Nat'.

-

Laadkarakteristiek, bijv. 'IU'.

-

Capaciteit (Ah) of laadtijd (u), afhankelijk van laadkarakteristiek.

-

Cellen: Spanning (V) en aantal accucellen of automatische instelling van het

-

aantal cellen.

VOORZICHTIG!

Gevaar van schade aan de accu door verkeerd ingestelde waarden.

Dit kan schade aan eigendommen veroorzaken.

Gebruik de automatische instelling van het aantal cellen alleen voor ac-

▶

cu's met de volgende nominale spanningen: 12 V en 24 V bij 24V-appara­ten, 24 V en 48 V bij 48V-apparaten.
Gebruik de automatische instelling van het aantal cellen niet bij diepont-

▶

laden accu's.

Overige instellingen:

-

Voor aanpassen van afzonderlijke laadkarakteristiek.

'Additional functions': Extra functies

Blauwe LED

-

Externe start-stop

-

Navulindicator

-

Optiegedeelte

-

Herstart laadproces na netwerkfout

-

Configuratiemo­dus openen

'General options': Algemene instellingen

Taal

-

Contrast

-

Tijd (uu:mm:ss)

-

Tijdzone
Zomertijd / Normale tijd
Datum (dd:mm:jj)

-

Laadkabellengte (m)

-

-

Doorsnede laadkabel (mm2)
AC-stroomlimiet

-

Eenheid voor temperatuurwaarden

-

Code voor toegang tot configuratiemenu geactiveerd / gedeactiveerd.

-

Tijdsinterval voor op de USB-stick geprotocolleerde parameter(s).

-

Statistiek resetten

-

Geschiedenis resetten

-

'Reset Settings' (Instellingen terugzetten)

Met extra terugkoppeling ('OK?') om nogmaals te bevestigen.

-

Vervolgens wordt de standaarddatum­en standaardtijdweergave en de soft­wareversie op het beeldscherm weer­gegeven.

37

Met de toets 'Omhoog / Omlaag' kunt u de volgende informatie oproepen:

1

Serienummer van acculaadapparaat en serienummer en versie van confi-

-

guratiegeheugen.
Printplaat voor besturing / vermogenselektronica: Hardwareversie en se-

-

rienummer.
Software: hoofdsoftware, secundaire software, primaire software, versie

-

voor karakteristiekblok.

Ga als volgt te werk om het configuratiemenu te openen:

Druk op de toets 'Pauze / Start'.

1

Er wordt een venster weergegeven
voor het invoeren van de vereiste code.

Ga als volgt te werk om de vereiste co­de '1511' in te voeren:

Voer met de toets 'Omhoog / Omlaag' het eerste cijfer van de code in.

1

Ga met de toets 'Menu' naar het volgende cijfer van de code.

2

Ga zoals hierboven beschreven door tot de volledige code is ingevoerd.

3

Bevestig de invoer met de toets 'Pauze / Start'.

4

De te selecteren hoofdmenuopties van
de configuratiemodus worden weerge­geven.

Als u een menuoptie selecteert, wordt
er op het scherm mogelijk een bericht
weergegeven dat aangeeft dat u de ge­bruiksaanwijzing moet raadplegen. Be­vestig het bericht door opnieuw op de
toets 'Pauze / Start' te drukken.

38

Ga als volgt te werk om in het configuratiemenu en de onderliggende menu's te
navigeren:

Selecteer met de toets 'Omhoog / Omlaag' de gewenste menuoptie.

1

Bevestig met de toets 'Pauze / Start' de menuoptie en bevestig vervolgens de

2

extra terugkoppeling (bijv. 'OK?').

Indien nodig gebruikt u de toets 'Omhoog / Omlaag' om een optie te selecte-

3

ren (bijv. Uit / Aan) of een waarde in te voeren.

Bevestig de ingevoerde waarde met de toets 'Pauze / Start'.

4

Als na het bevestigen van de waarde de cursor naar een volgende instelling of

5

cijfer springt, voert u de stappen (3) en (4) opnieuw uit.

Ga als volgt te werk om het actieve menu te verlaten:

Keer met de toets 'Menu' naar de bovenliggende selectie terug.

6

NL

Configuratiemo­dus sluiten

Als in de configuratiemodus een of meer relevante instellingen voor het laadpro­ces worden gewijzigd, dan wordt u bij het verlaten van de configuratiemodus nog
eens gevraagd of de gekozen instelling moet worden vastgelegd.

De volgende instellingen moeten bij het verlaten van de configuratiemodus wor­den bevestigd:

Karakteristiek

-

Accucapaciteit in Ah (behalve RI-karakteristiek)

-

Aantal cellen

-

Vereffeningslading 'EIN' / 'AUS' (AAN / UIT)

-

CAN-protocol

-

Voorbeeld:

Karakteristiek veranderd van 3 - IUI
(Pb-WET) in 6 - RI (Pb-WET).

Als de instelling niet wordt bevestigd,
schakelt het acculaadapparaat weer
over op de configuratiemodus en kan
de instelling in de gewenste waarde
worden veranderd.

39

USB-modus in de configuratiemodus

USB-modus In de USB-modus wordt op het display

weergegeven of een USB-stick aange­sloten is.

De USB-stick moet aan de volgende
specificaties voldoen:

Indeling: FAT32

-

Maximaal 32 gigabyte

-

Geen meervoudige partitionering

-

De software I-SPoT-VIEWER (www.fronius.com/i-spot) ondersteunt de visualise-
ring en analyse van de gegevens op de USB-stick.

Voordat hij wordt gestart, moet een gegevensdownload met de toets 'Pauze /
Start' worden bevestigd. Als deze bevestiging met de toets 'Pauze / Start' niet
wordt uitgevoerd, dan start de download na één minuut automatisch.

Tijdens een laadproces moet na het drukken op de toets 'Pauze / Start' de USB­stick worden aangesloten. Hierbij kunnen alleen gegevens worden gelezen, kan er
geen update worden uitgevoerd en kan er geen configuratie worden geladen.

Veilig verwijderen ('Safely remove')

Zodra de gewenste actie is voltooid, kunt u de USB-stick veilig verwijderen.

-

Updaten

Er wordt een lijst met op de USB-stick opgeslagen en geschikte updatebe-

-

standen weergegeven.
Het selecteren en bevestigen van het gewenste bestand gebeurt op dezelfde

-

wijze als het bladeren door de instellingen.
Herbenoem de automatisch toegewezen bestandsnaam van het updatebe-

-

stand niet!
De recentste firmware staat in het gedeelte 'Download' (downloaden) van de

-

Fronius-website ter beschikking.
De handleiding voor de firmware-installatie bevindt zich in het zipbestand

-

van de download.

Dowloaden

De op de datalogger van het apparaat opgeslagen data met meegeprotocol-

-

leerde laadparameters worden voor de I-SPoT VIEWER op de USB-stick op­geslagen.
Daarnaast worden ook gebeurtenissen, zogenoemde events, alsmede appa-

-

raatinstellingen en gebruikerscurves (configuratie) opgeslagen.
Voor de datalogger kunnen de volgende periodes worden gekozen:

-

1 maand
3 maanden
Alles
Sinds de laatste keer

40

Downloaden optioneel

De volgende opties zijn beschikbaar:

I-SPoT VIEWER

-

Het opslaan van meegeprotocolleerde gegevens gebeurt op dezelfde manier
als voor 'download', echter alleen met de gegevens voor de I-SPoT VIEWER.
Datalogger opslaan

-

Het opslaan van meegeprotocolleerde gegevens gebeurt op dezelfde manier
als voor 'download' (downloaden), echter niet in I-SPoT VIEWER-formaat,
maar als 'csv'-bestanden.
(Automatisch ingestelde mappenstructuur voor de 'csv'-bestanden: *
Fronius\<Serienummer apparaat>\Charges\<jjjjmmdd>\<uummss.csv>)
Gebeurtenissen opslaan.

-

Gebeurtenissen, zogenoemde events, worden op de USB-stick opgeslagen.
Configuratie opslaan.

-

Apparaatinstellingen worden op de USB-stick opgeslagen.

Configuratie laden ('Load configuration')

Hiermee wordt een op de USB-stick opgeslagen en geschikte apparaatconfi-

-

guratie op het apparaat geladen.

Dealertekst laden ('Load dealer text')

Hiermee kunt u een tekstbestand vanaf de USB-stick laden. Het tekstbe-

-

stand wordt weergegeven zodra er in het apparaat een fout optreedt.
Het tekstbestand kan bijvoorbeeld de contactgegevens van de dealer bevat-

-

ten.
Het bestand moet in het formaat '.txt' in 'unicode'-indeling op de USB-stick

-

opgeslagen zijn.
De bestandsnaam moet 'dealer.txt' zijn.

-

De bestandsnaam mag maximaal 99 tekens bevatten.

-

NL

* Als tijdens het laden een USB-stick is aangesloten, worden de csv-bestan-

den direct op de USB-stick opgeslagen. De mappenstructuur die hierbij
tevens automatisch wordt aangemaakt, is te herkennen aan de map 'Data­log', in plaats van de map 'Charges'.

41

Laadinstellingen in de configuratiemodus

Overzicht van
laadinstellingen

Elektrolytcircu­latie

Hieronder vindt u gedetailleerde informatie over het menupunt -> 'Settings' (in­stellingen), bij het selecteren van het eerder genoemde menupunt 'Charging set­tings' (laadinstellingen). De navigatie verloopt zoals beschreven in de paragraaf

Extra functies in de configuratiemodus.

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

De afzonderlijke selecties worden hieronder beschreven.

Elektrolytcirculatie 'Air Pump' (niet be-
schikbaar bij Selectiva-variant 220 V):

De volgordebesturing van de elektro­lytcirculatie loopt via de besturing van
het acculaadapparaat. Hiervoor staan
meerdere keuzemogelijkheden ter be­schikking.

Voor de elektrolytcirculatie kunnen de volgende instellingen worden geconfigu­reerd:

'Off' (Uit)

Elektrolytcirculatie uitgeschakeld.

-

'Continuous' (Continubedrijf)

Elektrolytcirculatie permanent ingeschakeld.

-

'Program' (Programma) 1 t/m 5

Standaard beschikbare programma's voor de elektrolytcirculatie en de rele-

-

vante parameters hiervan vindt u in de tabel in het hoofdstuk 'Weergave', pa­ragraaf 'Instellingen'.

'Automatic' (Automatisch)

Automatische aanpassing van de doorstroomhoeveelheid voor de elektrolyt-

-

circulatie aan de hand van de ingestelde accuparameters.

'User' (Gebruiker) 'On' (Aan) / 'Off' (Uit)

Individuele instelling van elektrolytcirculatie.

-

De instellingen voor 'On' (Aan) en 'Off' (Uit) bepalen de verhouding impuls/

-

onderbreking van de luchtstroomintervallen.

In de volgende tabel vindt u de standaard beschikbare programma's voor de
elektrolytcirculatie en de relevante parameters hiervan:

42

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

In elk van deze programma's wordt de magneetklep bij de tijd 'ON 1' (AAN 1) ge­opend en bij de tijd 'OFF 1' (UIT 1) gesloten. Dit proces wordt zo vaak herhaald
als bij 'Repeat' (Herhaling) ingesteld staat. Als het ingestelde aantal herhalingen
uitgevoerd is, wordt met de tijden 'ON 2' (AAN 2) en 'OFF 2' (UIT 2) herhaald tot
het einde van de laadfase.

NL

Temperatuurge­stuurd laden

'Temperature-controlled charging' (Temperatuurgestuurd laden):

De volgende instellingen kunnen bij de selectie van temperatuurgestuurd laden
worden geconfigureerd:

'automatic' (automatisch) / 'OFF' (UIT) / 'required' (vereist)

'automatic' (automatisch) ... Temperatuurafhankelijk aanpassen van laadka-

-

rakteristiek.
'OFF' (UIT) ... De gemeten accutemperatuur wordt genegeerd.

-

'required' (vereist) ...

-

Lading start alleen als de temperatuursensor is aangesloten.

'Error overtemperature' (Fout bij te hoge temperatuur) 'ON' / 'OFF' (AAN / UIT)

'ON' (AAN) ... Foutmelding wordt weergegeven bij te hoge temperatuur van

-

accu.
Laadproces stopt en kan pas worden hervat na afkoelen en opnieuw aanslui­ten van accu.
'OFF' (UIT) ... Geen foutmelding bij te hoge temperatuur van accu.

-

'Warning overtemperature' (Waarschuwing bij te hoge temperatuur) 'ON' / 'OFF'
(AAN / UIT)

'ON' (AAN) ... Waarschuwing wordt weergegeven bij te hoge temperatuur van

-

accu.
'OFF' (UIT) ... Geen waarschuwing bij te hoge temperatuur van accu.

-

43

Voor bepaalde karakteristieken is een externe temperatuursensor nodig. Als een
dergelijke karakteristiek in de configuratiemodus wordt gekozen, dan volgt er een
mededeling dat er een externe temperatuursensor nodig is.

De volgende karakteristieken vereisen een externe temperatuursensor:

28 - FCC IUI - CSM WET

-

30 - FCC IUI - WET

-

Als u een karakteristiek selecteert die
een externe temperatuursensor be­hoeft, dan verschijnt er een aanwijzing.

Bevestig de aanwijzing met de

1

toets 'Pauze / Start'.

Vereffeningsla­ding

'Equalize charge' (vereffeningslading)

UIT

Er volgt geen vereffeningslading.

-

'Delay' (vertraging)

Als de accu tijdens de ingestelde 'equalize charge delay' (compensatiela-

-

dingsgrens) op het acculaadapparaat aangesloten blijft, dan wordt op een
speciale manier geladen. Op deze manier wordt laagvorming in het zuur voor­komen.
De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

-

vereffeningslading kunnen worden gewijzigd.

'Weekday' (dag van de week)

Weergave van de dag van de week waarop de vereffeningslading moet plaats-

-

vinden.
De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

-

vereffeningslading kunnen worden gewijzigd.

Handmatige vereffeningslading ('Handmatig')

Een vereffeningslading kan handmatig worden geactiveerd door op een knop

-

op het display te drukken.
De vereffeningslading start na de ingestelde vertraging met de ingestelde pa-

-

rameters.
De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

-

vereffeningslading kunnen worden gewijzigd.
Deze functie is alleen bij karakteristieken voor natte loodaccu's beschikbaar.

-

44

Als een instelling voor de vereffeningslading is geactiveerd, wordt op de startpa­gina via een symbool naast de ingestelde ampère-uren / de ingestelde laadtijd
weergegeven of er een vereffeningslading wordt uitgevoerd of kan worden ge­start.

Vertraging 'Delay' (vertraging)

'Charge start delay' (laadstartvertraging)

Vertragingstijd (in minuten) van de eigenlijke laadstart versus het tijdstip

-

waarop de laadstart werd geactiveerd.

'Charge end delay' (vertraging van het einde van de laadfase)

Vertragingstijd (in minuten) van het gesignaliseerde einde van de laadfase

-

(bijv. groene lampje) versus het daadwerkelijke einde van de laadfase.

'At mains failure restart charging' (nieuwe laadstart na netvoedingsfout)

Als deze optie is geselecteerd, wordt het laadproces na een storing van het

-

stroomnetwerk automatisch opnieuw gestart zodra het stroomnetwerk weer
beschikbaar is.

NL

Na netvoedingsfout ('na netvoedingsfout')

lading opnieuw starten

-

automatisch / lading voortzetten

-

Als de optie 'Lading opnieuw starten' is geselecteerd, wordt het laadproces na
een storing van het stroomnetwerk automatisch opnieuw gestart zodra het
stroomnetwerk weer beschikbaar is.

Als de optie 'automatisch / lading voortzetten' is geselecteerd, wordt het laad­proces na een storing van het stroomnetwerk automatisch voortgezet zodra het
stroomnetwerk weer beschikbaar is.

Kalender 'Calendar' (kalender)

Met de agendafunctie kan aan de hand van de volgende criteria een automati­sche laadstart worden geconfigureerd:

Tijdsperiode waarin geen laadstart mag plaatsvinden als er een accu wordt

-

aangesloten.
Tijdsperiode waarin met een gedefinieerde karakteristiek 1 moet worden ge-

-

start als een accu wordt aangesloten.
Tijdsperiode waarin met een gedefinieerde karakteristiek 2 moet worden ge-

-

start als een accu wordt aangesloten.

Selecteer en bevestig de instelling

1

'AAN' om de agendafunctie te acti­veren.

45

Menupunt 'charging settings' (laadin­stellingen):

Accutype voor alle karakteristie-

-

ken:
bijv. Pb-WET.
Curve-instellingen bij selectie van

-

betreffende karakteristiek.

Met de functie 'Calendar' (kalender) kunnen meer instellingen worden geconfigu­reerd:

'Day setting 1-5':
(dagconfiguratie 1-5):
Met de dagconfiguratie kunt u met de
volgende instelmogelijkheden maxi­maal 5 verschillende laadstarttijdpro­fielen definiëren:

Symbool voor karakteristiek 1:

-

Tijdsperiode waarin moet worden
gestart met karakteristiek 1 (bijv.:
0:00-6:00)
Stop:

-

Tijdsperiode waarin er geen accu
mag worden geladen (bijv.:
06:00-20:00)
Symbool voor karakteristiek 1:

-

Tijdsperiode waarin moet worden
gestart met karakteristiek 1 (bijv.:
20:00-24:00)

OPMERKING!

Lopende laadprocessen worden niet beïnvloed door de ingestelde tijdsperiode.

Als er in bovenstaand voorbeeld om 05:45 een accu wordt aangesloten, volgt

▶

het einde van de laadfase conform de instellingen en wordt dit niet door de
aangegeven eindtijd (in voorbeeld 6:00) van de ingestelde tijdsperiode onder­broken.
Als de accu tijdens de stoptijdsperiode wordt aangesloten, wordt het laden

▶

automatisch in de volgende tijdsperiode gestart. Als tijdens de stoptijdsperi­ode een laadstart handmatig geactiveerd wordt, dan wordt er altijd geladen
met karakteristiek 1.

Extra instelmogelijkheden:

Schakelen tussen bijbehorende ka-

-

rakteristieken:
Symbool van karakteristiek.
Verwijderen van betreffende ka-

-

rakteristiek:
'remove' (verwijderen).

46

'Week setting' (Weekconfiguratie):

Er kunnen 3 verschillende week-

-

configuraties worden samenge­steld.

Elke weekdag kan aan een eerder ge­maakte dagconfiguratie worden toege­wezen.

'Year setting' (Jaarconfiguratie):

Er kunnen meerdere agendaperio-

-

den (bijv. 1.1. - 7.1.) aan een week­configuratie worden toegewezen.

NL

Speciale ladin­gen

Bij geactiveerde kalenderfunctie ver­schijnt een kalendersymbool (hier met
het getal '4' als de huidige datum) in de
weergave.

'Special charges' (speciale ladingen)

Door 'special charges' (speciale ladin­gen) te selecteren, kunt u tijdelijk een
of meer laadtypen uitvoeren die afwij­ken van de standaardlaadtypen.

De instelling voor 'repeat' (herhalingen) bepaalt hoe vaak de afwijkende lading
moet worden uitgevoerd totdat het weer permanent wordt voortgezet met de
oorspronkelijke laadparameters:

Instelbereik

1 tot 99 herhalingen

-

'Disable start button' (toets start deactiveren)

47

'ON' (AAN)

Het starten van het laadproces met de toets 'Pauze / Start' is niet mogelijk,

-

bijv. om onbevoegde toegang te verhinderen.

'OFF' (UIT)

Het starten van het laadproces met de toets 'Pauze / Start' is mogelijk.

-

Verder zijn de volgende instellingen
mogelijk:

Karakteristiek:

-

bijv. 'Deep discharge 10' (diepont­lading 10)
Aantal accucellen:

-

'Cells' (cellen) - bijv. 12 x
Accucapaciteit in Ah:

-

bijv. 375 Ah

Speciale functie
Tussentijds bijla­den

Speciale functie 'Opportunity Charge' (tussentijds bijladen):

Om de werkingsduur van de accu te
verlengen, kan bijv. tijdens een pauze
de accu nageladen worden.

De volgende curve-instellingen zijn
mogelijk:

Karakteristiek:

-

Curve - bijv. 'RI - Pb-WET' (RI ­Pb-NAT)
Laadtijd:

-

'Charging time' (laadtijd) - bijv. 5-6
h (5-6 u)

Bij tussentijds bijladen op AAN en aangesloten accu wordt het volgende weerge­geven:

48

Weergave bij geselecteerde RI-karakteristiek

Weergave andere kenmerken (bijv. IUI)

Tussentijds bijladen starten:

Selecteer met toets 'Omhoog' het 'Hardloper-symbool' (1).

-

(1)

NL

'Hardloper-symbool' (1)

DC-verbinding 'DC-Connection' (DC-verbinding):

Weergave bij starten van tussentijds bijladen

In het menu DC-verbinding bevindt
zich de instelling voor de DC-verbin­dingscontrole.
Als de DC-verbindingscontrole is inge­schakeld ('ON' (AAN)), dan wordt de
verbinding tussen het laadapparaat en
de accu tijdens het laadproces gecon­troleerd.

Als tijdens het laadproces problemen
met de DC-verbinding optreden, wordt
bij een actieve DC-verbindingscontrole
de statuscode 17 weergegeven.
Een verbindingsprobleem kan bijvoor­beeld worden veroorzaakt door versle­ten of vervuilde laadcontacten.

49

Extra functies in de configuratiemodus

Overzicht van
extra functies

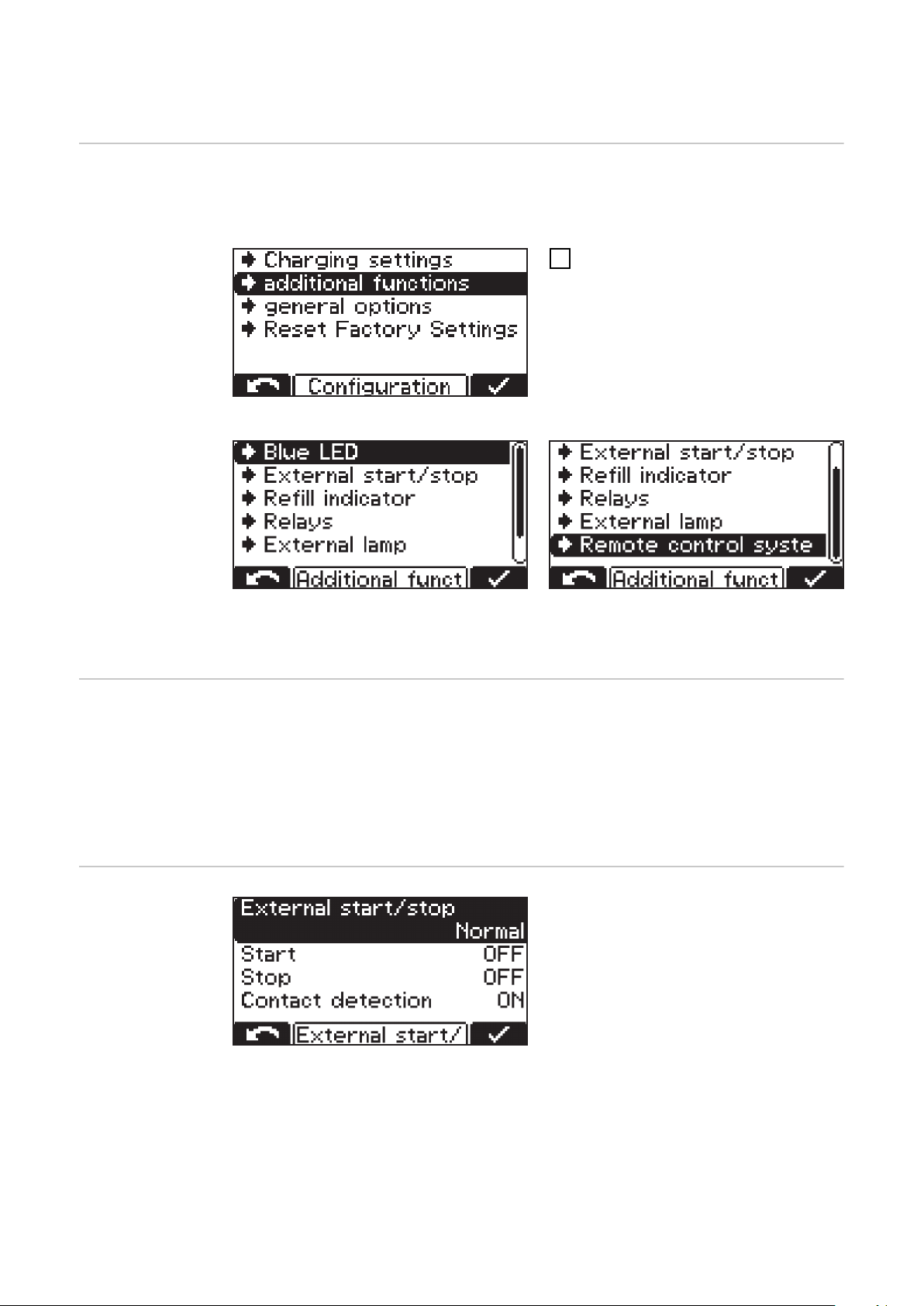

Gedetailleerde informatie over de menuoptie 'Additional functions' (Extra func­ties) in de configuratiemodus. De navigatie verloopt zoals beschreven in de para­graaf 'Configuratiemodus'.

Selecteer de menuoptie 'Additio-

1

nal functions' (Extra functies).

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

Instelling van de
blauwe weergave
'Blauwe led'

Externe start/
stop

De afzonderlijke selecties worden hieronder beschreven:

Instelling van tijd (minuten) waarna het blauwe lampje 'Accu afgekoeld' moet
gaan branden om aan te geven dat de accu voldoende is afgekoeld. Als instel­waarde geldt de tijd vanaf het einde van de laadfase.

De optie 'Temperatuurgestuurd laden' kan in combinatie met een temperatuur­waarde worden ingesteld. Vanaf dat moment moet het blauwe lampje 'Accu afge­koeld' gaan branden om aan te geven dat de accu voldoende is afgekoeld.

De volgende instellingen kunnen bij de selectie van de externe start / stop wor­den geconfigureerd:

50

'Button' (toets)

Met de externe toets kan de functie van de toets 'Pauze / Start' worden gesi-

-

muleerd.

Normaal

Start 'ON' (AAN):

-

Na het sluiten van een externe schakelaar en als een accu wordt herkend,
volgt een laadstart,
of na het aansluiten van een laadstekker en bijgevolg het sluiten van het
hulpcontact of nadat een accu wordt herkend, volgt een laadstart.
Start 'OFF' (UIT):

-

Na het aansluiten van een accu volgt een laadstart.
Stop 'ON' (AAN):

-

Als een externe schakelaar wordt geopend, wordt het laden onderbroken,
of als het hulpcontact wordt geopend of de laadstekker wordt losgekoppeld,
wordt het laden onderbroken.
Stop 'OFF' (UIT):

-

Het openen van een externe schakelaar of het hulpcontact wordt genegeerd.

'Contact detection' (contactherkenning)

'ON' (AAN):

-

Als bij de instelling 'Start ON' een accu wordt aangesloten en het externe
start/stop-contact niet is gesloten, verschijnt de statuscode (16) 'Externe
start/stop is niet gesloten'.
Als bij de instelling 'Stop ON' een lading is gestart, het externe start/stop­contact is geopend en de accu niet is aangesloten, verschijnt de statuscode
(16) 'Externe start/stop is niet gesloten'.
'OFF' (UIT):

-

Contactherkenning wordt niet uitgevoerd.

NL

Navulindicator De navulvulindicator wordt geactiveerd (als melding) zodra er gedestilleerd water

in de accu moet worden bijgevuld. U kunt het tijdstip voor het bijvullen als volgt
definiëren:

Elke zoveelste week en dag van de week

bijv. elke 2e week op vrijdag water bijvullen

-

Bij de instelling 'OFF' (UIT) is geen bevestiging van de bijvulaanvraag nodig.

Optiegedeelte

Optiesectie 1

Instelmogelijkheden:

-

CAN1 (optiebox)
Cool Bat Guide Easy (alleen Fronius-variant)

Optiesectie 2 (slechts 3 kW)

Instelmogelijkheden:

-

CAN2 (optiebox)
AirPuls (EUW)

Statusuitgangen (slechts 3 kW)

Instelling voor externe lamp (normaal of RGB)

-

51

'At mains failure restart charging' (nieuwe laadstart na netvoedingsfout):

Als deze optie geselecteerd is, wordt het laadproces na een storing van het elek­triciteitsnet automatisch opnieuw gestart, zodra het elektriciteitsnet weer be­schikbaar is.

52

Algemene instellingen in de configuratiemodus

NL

Overzicht van al­gemene instel­lingen

Gedetailleerde informatie over het menupunt 'general options' (algemene instel­lingen) in de configuratiemodus.

Menupunt 'General options' (alge-

1

mene instellingen) selecteren.

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

'Language' (taal)

-

Display-instellingen

-

'Contrast' (contrast)

-

'LED brightness' (Helderheid)

-

'Show Ah at charge end'

-

(Weergave van Ah bij einde van
de laadfase) 'ON/OFF' (AAN/
UIT)

'Time and Date' (tijd en datum)

-

'Daylight saving time' (zomer-

-

tijd / normale tijd)
Voorgedefinieerde tijdzones

-

Door gebruiker gedefinieerde

-

tijdzones

Instellingen van
de laadkabel

AC-stroomlimiet

Laadkabel ('Charging cable'):

Enkelvoudige lengte van laadkabel

-

(m)

Kabeldoorsnede ('Cable cross secti­on'):

Doorsnede van laadkabel (mm²)

-

Aanpassing van maximaal opgeno-

-

men apparaatstroom aan de elek­trische installatie ter plaatse of
aan de apparaatstekker die op het
apparaat is geïnstalleerd.

53

De minimale en maximale waarden

-

verschillen bij de verschillende ap­paraatklassen. De minimale waarde
bedraagt ca. 25% van de maximale
nominale stroom van het desbe­treffende apparaat.

Temperatuur

Code Invoeren van code voor toegang tot configuratiemodus vereist / niet vereist ('Co-

de ON / OFF' ((Code AAN / UIT))

USB-tijdsinter­val

Temperatuur in °C / °F

-

Tijdsinterval voor via USB-stick ge-

-

protocolleerde laadparameter(s)
('USB Logging Time')

Statistiek resetten ('Reset statistics')

Geschiedenis resetten ('Reset history')

Gedetailleerde informatie over statistiek en geschiedenis staat in de paragrafen
'Statistiekmodus' en 'Geschiedenismodus'.

54

Statuscodes

Statuscodes

Als tijdens de werking van het acculaadapparaat een storing optreedt, worden op
het display bepaalde statuscodes weergegeven. Dit kan de volgende oorzaken
hebben:

-

-

-

-

Accufout:
Als de accu een fouttoestand meldt, geeft het acculaadapparaat deze fout als
accufout weer, inclusief het bijbehorende foutnummer van de accu. De corres­ponderende uitleg van de fout vindt u in de gebruiksaanwijzing van de accu.

NL

Accufout
Een accu met ongeschikte spanning is aangesloten.
Het acculaadapparaat is oververhit.
Er is een software- of hardwarefout opgetreden.

Ga als volgt te werk als op het display een foutmelding wordt weergegeven en de
fout niet zelfstandig kan worden verholpen:

Noteer de weergegeven statuscode, bijv. 'Statecode (31)' (Statuscode (31)).

1

Noteer de configuratie van het acculaadapparaat.

2

Neem contact op met de geautoriseerde servicedienst.

3

Als er een fout in het acculaadapparaat optreedt, kan een geheel vrij defini­eerbare tekst worden weergegeven die bijvoorbeeld de contactgegevens van
de handelaar bevat.

Statuscodes met externe oorzaak

Nr. Oorzaak / oplossing

(11) Netspanning controleren

(12) Stroomnetwerk controleren (fase-uitval)

(13) Externe temperatuursensor defect

(14) Elektrolytcirculatie defect (drukschakelaar schakelt niet)

(15) Geen bedieningsspanning herkend

(16) Externe start-stop is niet gesloten.

(17) Veelvuldig uitgelokte nullastspanning tijdens een lading (bijv. versleten

laadcontacten)

55

Statuscodes bij accufout

Nr. Oorzaak / oplossing

(22) Onderspanning accu

(23) Overspanning accu

(24) Te hete accu (alleen bij externe temperatuursensor)

(25) Te lage temperatuur van accu (alleen bij externe temperatuursensor)

(26) Defecte accucellen gedetecteerd

(27) Accu wordt niet ondersteund

(28) Accu sterk ontladen - veiligheidsladen wordt uitgevoerd

(29) Onjuiste polariteit accu

(30) Thermal Runaway

Statuscodes bij oplaadfout

Nr. Oorzaak / oplossing

(31) Tijdsoverschrijding in de I1-fase

(32) Tijdsoverschrijding in de U1-fase

(33) Te hoge accuspanning in de I2-fase

(34) Ah-overschrijding

(35) Tijdsoverschrijding in de I2-fase

(36) Doelspanning in I2-fase niet bereikt (alleen bij formaatkarakteristiek)

(37) Fout tijdens RI-laden

(38) Ingestelde laadtijd kan niet worden bereikt

(39) Tijdsoverschrijding tijdens RI-laden

Statuscodes bij een CAN-fout (accu)

Nr. Oorzaak / oplossing

(51) Accu reageert niet

(52) Accugegevens zijn niet oproepbaar

(53) Accuspanning wordt niet ondersteund

(54) Communicatiefout

56

(55) Accufout

(56) Accu wordt niet geactiveerd

(57) Tijdslimiet voor melding overschreden

(58) Aanmelding mislukt

Statuscodes bij een Gateway-fout

Nr. Oorzaak / oplossing

(101) Setting CAN Connect is actief en er kan minstens 2 minuten geen CAN-

verbinding met de gateway worden opgebouwd.

(102) Gateway heeft geen verbinding met back-end.

Statuscodes bij een TagID-fout

Nr. Oorzaak / oplossing

(200) De op het acculaadapparaat ingestelde technologie is niet compatibel met

de aangesloten accu.

(201) De nominale spanning van de accu wordt niet ondersteund door het accu-

laadapparaat of wordt uitgesloten door een instelling van het acculaadap­paraat.

(202) Het vermogen van het acculaadapparaat is niet hoog genoeg om de aan-

gesloten accu op te laden.

(203) CAN-communicatie met TagID kon niet tot stand worden gebracht.

(204) TagID-gegevens konden niet worden uitgelezen.

NL

(205) TagID-gegevens konden niet worden uitgevoerd.

(206) TagID-temperatuursensor is defect.

(207) TagID-spanningssensor is defect.

(208) Stamgegevens van de TagID zijn ongeldig of niet beschikbaar.

(209) Defect EEPROM-geheugen.

(210) Defect flashgeheugen.

(211) Ongeldige apparaathandtekening.

(212) TagID-gegevens konden niet worden beschreven.

(213) Het vermogen van het acculaadapparaat is niet voldoende om de accu

binnen de gewenste laadtijd te laden.

(214) Te veel vermogensverlies op het DC-pad.

(215) TagID-vulpeilsensor is in de verkeerde cel gemonteerd of defect.

(216) Crash van TagID-software

Statuscodes bij fout in primair circuit

Nr. Oorzaak / oplossing

(500) Temperatuursensor module 1 (boven) defect

(501) Temperatuursensor module 2 (onder) defect

(502) Temperatuursensor printplaat defect

(503) Primaire oververhitting

(504) Ventilator geblokkeerd / defect

57

(505) Over- / Onderspanning tussencircuit

(506) Asymmetrie in tussencircuit

(507) Voedingsspanning primair circuit buiten tolerantiewaarden

(508) Stroomuitval

(509) Verkeerde acculaadapparaatconfiguratie

(510) Primaire EEPROM defect

(527) Faseshifter overstroom

(528) Uploadrelais uitgeschakeld tijdens belasting

(530) Communicatieprobleem

(532) Microcontroller-fout (bijv. deling door 0)

(533) Referentiespanning buiten tolerantiewaarden

(534) Opstartprobleem

(535) PFC-overstroom

(536) Faseshifter of PFC defect

Statuscodes bij fout in secundaire circuit

Nr. Oorzaak / oplossing

(520) Secundaire temperatuursensor defect

(521) Secundaire te hoge temperatuur

(522) Uitgangszekering defect

(523) Voedingsspanning secundaire circuit buiten tolerantiewaarden

(524) Referentiespanning secundaire circuit buiten tolerantiewaarden

(525) Compensatiestroom

(526) Compensatiestroom buiten tolerantiewaarden

(527) Overstroom vermogensfasedeel (primair)

(529) Geen secundaire communicatie

(530) Geen primaire communicatie

(531) Secundaire EEPROM defect

(532) Fout in microcontroller

(537) Spanningsmeting defect

58

(570) Secundair relais kan niet worden ingeschakeld

(571) ADC/SPI probleem

Statuscodes bij een fout in de besturing

Nr. Oorzaak / oplossing

(540) Opslagparameter configuratie ontbreekt/defect

(541) Geen secundaire communicatie

(542) Secundaire initialisatie mislukt

(543) Programma-/opslagfout in karakteristiekenbesturing

(544) Programma-/opslagfout in karakteristiekenbesturing

(545) Primaire initialisatie mislukt

(546) Update mislukt

(547) Instellingen laden / opslaan mislukt

(548) Curve-instellingen laden / opslaan mislukt

(549) Het laden kan na een stroomuitval niet worden voortgezet

(550) Tijd niet ingesteld

(551) Hardwarewijziging gedetecteerd

(552) Ongeldige opslagparameter configuratie

(553) Primaire update mislukt

NL

(554) Communicatiestoring

(555) Verkeerde apparaatsoftware

(557) Onderbreking van de InterLock-communicatie

(558) Het tweede acculaadapparaat, dat via de optie InterLock verbonden is,

heeft te maken met een fout

(559) Het tweede acculaadapparaat, dat via de optie InterLock verbonden is, is

niet compatibel met dit acculaadapparaat

59

Overzicht van beschikbare opties

Veiligheid Als u een optie wilt aansluiten, moet u de behuizing deels openen.

GEVAAR!

Gevaar door elektrische schok.

Zwaar letsel of overlijden kan het gevolg zijn.

De behuizing mag uitsluitend worden geopend door servicemedewerkers die

▶

door de fabrikant zijn opgeleid.
Vóór het uitvoeren van werkzaamheden met geopende behuizing moet het

▶

acculaadapparaat eerst van het stroomnetwerk worden losgekoppeld.
Met een geschikt meetapparaat moet worden gecontroleerd of de elektrisch

▶

geladen onderdelen (bijv. condensatoren) volledig ontladen zijn.
Zorg er met behulp van een goed leesbare, begrijpelijke waarschuwing voor

▶

dat het apparaat tot het beëindigen van alle werkzaamheden van het stroom­netwerk losgekoppeld blijft.

GEVAAR!

Gevaar door ondeskundig uitgevoerde werkzaamheden.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Alle werkzaamheden met betrekking tot het aansluiten van de opties mogen

▶

alleen worden uitgevoerd door servicemedewerkers die door de fabrikant zijn
opgeleid.
Als voor de betreffende optie een installatiehandleiding of een bijlage be-

▶

schikbaar is, moeten alle daarin vermelde waarschuwingen en instructies
worden opgevolgd.
Bij alle opties met elektrische aansluitingen moet na de aansluitwerkzaamhe-

▶

den een veiligheidscontrole conform de geldende nationale en internationale
normen en richtlijnen worden uitgevoerd.
Voor meer informatie over het uitvoeren van veiligheidscontroles kunt u zich

▶

wenden tot de geautoriseerde servicedienst.
Deze verstrekt u op verzoek alle noodzakelijke documentatie.

▶

Elektrolytcircu­latie 3 kW

60

OPMERKING!

Gevaar door binnendringende elektrolyt uit de accu of door werking zonder te­gendruk.

Dit kan leiden tot schade aan de luchtpomp.

Stel het laadapparaat altijd zodanig op dat het zich minimaal 0,5 m (1 ft. 7,69

▶

in.) boven de te laden accu bevindt.
Sluit de persluchtuitgang van het laadapparaat altijd op een daarvoor ge-

▶

schikte en storingsvrije slangaansluiting op de accu aan.

OPMERKING!

Gevaar door niet-inachtneming van de toegestane netspanningstolerantie.

Dit kan leiden tot niet werkende functies en schade aan eigendommen.

Voor de optie elektrolytcirculatie geldt een tegenover de lader beperkte voe-

▶

dingsspanningstolerantie van 207 V tot 250 V.

De optie Elektrolytcirculatie transporteert lucht door speciaal daarvoor aange­brachte capillaire buizen in de accu. Dit leidt tot een intensieve circulatie van de
elektrolyt. Het gevolg is een lagere verwarming van de accu en tegelijkertijd een
langere levensduur van de accu, en minder waterverlies tijdens het laadproces.

Als door een defecte pomp of lekkages in de aansluiting van de accu een fout
wordt gedetecteerd, wordt op het display de statusmelding 'State Code 14' (Sta­tuscode 14) weergegeven. Deze fout kan bijvoorbeeld door externe meldlampen
als verzamelfout worden weergegeven.

Gewicht van de elektrolytcirculatie:
Set Air-Puls + luchtslang

3 kW 2,5 kg (5,51 lb.)

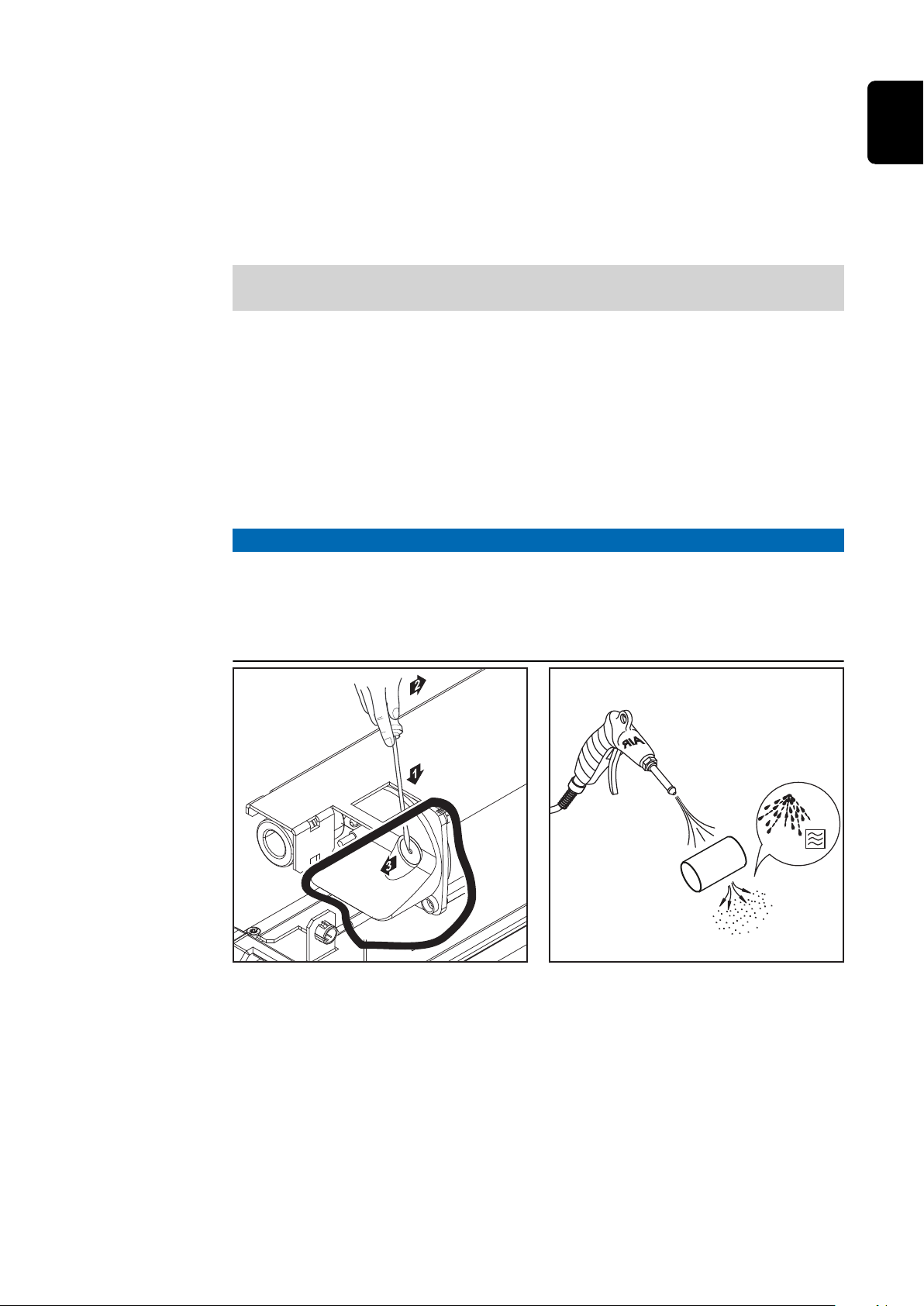

Luchtfilterelement van de elektrolytcirculatie

Reinig het luchtfilterelement van de geïntegreerde luchtpomp een keer per jaar.
Kort in het geval van veel stof het reinigingsinterval overeenkomstig in. Voor het
reinigen moet het luchtfilterelement worden verwijderd. Ga als volgt te werk om
het luchtfilter met behulp van een platte schroevendraaier te verwijderen en het
vervolgens weer te plaatsen:

NL

OPMERKING!

Gevaar bij gebruik van het luchtfilter met laadapparaten die hiervoor niet be­stemd zijn.

Dit kan schade aan eigendommen veroorzaken.

Gebruik het luchtfilter alleen met hiervoor bedoelde laadapparaten van de

▶

fabrikant.

61

mm (in.)

464 (18.27)

110 (4.33)

198 (7.8)

278 (10.94)

Externe start/
stop

De optie 'Externe start-stop' voorkomt vonken bij de laadstekker als deze tijdens
het laadproces wordt losgekoppeld. Speciale contacten binnenin de laadstekker
registreren een scheiding. Deze contacten zijn voorbarig vergeleken met de
hoofdcontacten. Onmiddellijk wordt er een laadstop geactiveerd. Op deze manier
slijten de hoofdcontacten niet en is meer bescherming tegen knalgasontstekin­gen gegarandeerd.

Temperatuurge­stuurd laden

Wand- en vloer­houder

62

De optie Temperatuurgestuurd laden regelt de laadspanning continu los van de
actuele accutemperatuur. Hierdoor wordt de levensduur van de accu beduidend
verlengd, met name bij gebruik in koelcellen.

De robuuste wand- en vloerhouder met geïntegreerde kabelhouder garandeert
veilige montage op locatie. Gedetailleerde informatie en afbeeldingen over dit
onderwerp vindt u in het hoofdstuk 'Algemene informatie', paragraaf 'Wand- en
vloerhouder’.

LED-strip De LED-strip wordt gebruikt als statusdisplay en brandt analoog aan de weerga-

406 (15.98)

mm (in.)

2 kW (B1)

349 (13.74)
352 (13.86)
380 (14.96)
386 (15.2)

339 (15.98)
342 (13.74)
370 (13.86)
376 (14.96)

115 (4.53)

6,5 (.26)

38 (1.5)38 (1.5)

53.8

(2.12)

53.8

(2.12)

6,5 (.26)6,5 (.26)

76 (2.99)

205 (8.07)

76 (2.99)

14 (.55)

6,5 (.26)

14 (.55)

ve-elementen op het bedieningspaneel in de juiste kleuren. Hiertoe wordt in de
spleet tussen de voorwand en de bovenkant van de kast een LED-strip met diffu­ser gemonteerd.

Luchtfilter In stoffige omgevingen verhindert het luchtfilter het binnendringen van veront-

reinigingen in het apparaat. Hierdoor worden eventuele vermogensvermindering
of andere beïnvloedingen van het apparaat verhinderd. Gedetailleerde informatie
is te vinden in het bijbehorende bijlage.
Reinigingsinterval naar behoefte (aanbeveling van fabrikant: maandelijks)

Mobiele set Een draagriem verhoogt de mobiliteit van het apparaat.

Optiebox Met de optiebox kan via een externe schakeling informatie over de laadtoestand

van de aangekoppelde accu worden doorgegeven.
Dit geldt ook voor foutmeldingen en voor gegevens van extra functies als Aqua­matic, een externe luchtpomp en een bijvulindicator.

NL

Montageplaat De montageplaat biedt een ruimtebesparende bodem- of muursteun.

63

425 (16.73)

482 (18.98) 115 (4.53)

428 (16.85)
456 (17.95)
462 (18.19)

415 (16.34)
418 (16.46)
446 (17.56)
452 (17.80)

6,5 (.26)

38 (1.5)38 (1.5)

53.8

(2.12)

53.8

(2.12)

6,5 (.26)6,5 (.26)

76 (2.99)

205 (8.07)

76 (2.99)

14 (.55)

6,5 (.26)

14 (.55)

mm (in.)

3 kW (C1)

Extern display Via het externe display kunt u het apparaat helemaal bedienen, tot op een af-

stand van maximaal 30 m (98 ft., 5,1 inch). Deze optie omvat een volledig bedie­ningspaneel in een aluminium behuizing.

Gateway De gateway vormt het verbindingsstuk tussen het laadapparaat en Charge&Con-

nect. Gedetailleerde informatie is te vinden in het bijbehorende bijlage.

Gateway Link De Gateway Link stelt u in staat om de gateway eenvoudig op het laadapparaat

aan te sluiten. De gateway kan worden aangesloten zonder dat het acculaadappa­raat wordt geopend.

TagID De TagID is een elektronisch meet- en regelsysteem dat accugegevens uitwisselt

met het acculaadapparaat en het laden optimaliseert.

TagID Link De TagID Link maakt de overdracht van relevante accugegevens tussen de TagID

en het acculaadapparaat mogelijk.

64

Technische gegevens

NL

Selectiva 2 kW

Netspanning

1)

~ 230 V, ± 15%

Lichtnetfrequentie 50 / 60 Hz

Netbeveiliging

2)

max. 16 A

Minimale doorsnede van netvoedingskabel 1,5 mm² (0,002325 in.²)

Beveiligingsklasse I (met randaarde)

Max. toelaatbare netimpedantie Z

3)

PCC

max

bij

geen

Stand-byverbruik 4,9 W

EMV-emissieklasse B

Afmetingen l x b x h 341 x 110 x 198 mm

(13,43 in. x 4,33 x 7,8 in.)

Vervuilingsgraad 3

Beschermingsklasse

4)

IP21

Overspanningscategorie II

Bedrijfstemperatuur

5)

-20 °C tot +40 °C
(-4 °F tot 104 °F)

Opslagtemperatuur -25 °C tot +80 °C

(-13 °F tot 176 °F)

Relatieve luchtvochtigheid Maximaal 85%

Maximale hoogte boven de zeespiegel 2000 m (6561 ft.)

Goedkeuringsmerk volgens kenplaatje

Productnorm EN62477-1

1)

Het is toegestaan om het apparaat in op een sterpunt geaarde netwerken
te gebruiken.

2)

De warmtewaarde van de kabelbeveiligingsschakelaar mag niet meer dan

30.000 A2s bedragen.
De afleidstroom t.o.v. de aarde bedraagt minder dan 3,5 mA.

3)

Interface voor openbaar elektriciteitsnet met 230 / 400 V en 50 Hz.

4)

Uitsluitend geschikt voor binnengebruik. Mag niet aan regen of sneeuw
worden blootgesteld.

5)

Bij een hogere omgevingstemperatuur kan er vermogensvermindering op­treden (derating).

Max. AC­Apparaatspeci­fieke gegevens

Max. AC­stroom

vermo-

gen

Nominale
spanning

Max. laad­stroom Gewicht

2040 2kW 7,9 A 1540 W 24 V 40 A 5,8 kg

(12,79 lb.)

6)

2050 2kW 9,9 A 1930 W 24 V 50 A 6,1 kg

(13,45 lb.)

65

Max. AC­Apparaatspeci­fieke gegevens

Max. AC­stroom

vermo-

gen

Nominale
spanning

Max. laad­stroom Gewicht

2060 2kW 12,0 A 2330 W 24 V 60 A 6,1 kg

(13,45 lb.)

2070 2kW 12,1 A 2350 W 24 V 70 A 6,1 kg

(13,45 lb.)

4020 2kW 7,9 A 1530 W 48 V 20 A 5,8 kg

(12,79 lb.)

4035 2kW 11,9 A 2330 W 48 V 35 A 5,8 kg

(12,79 lb.)

6)

Met standaardnetvoedings- en -laadkabel

6)

Selectiva 3 kW

Netspanning

1)

~ 230 V, ± 15%

Lichtnetfrequentie 50 / 60 Hz

Netbeveiliging

2)

max. 16 A

Minimale doorsnede van netvoedingskabel 1,5 mm² (0,002325 in.²)

Beveiligingsklasse I (met randaarde)

Max. toelaatbare netimpedantie Z

3)

PCC

max

bij

geen

Stand-byverbruik
24V-apparaten
48V-apparaten

4,9 W
5,1 W

EMV-emissieklasse B

Afmetingen l x b x h 417 x 110 x 198 mm

(16,42 in. x 4,33 x 7,8 in.)

Vervuilingsgraad 3

Beschermingsklasse

4)

IP21

Overspanningscategorie II

Bedrijfstemperatuur

5)

-20 °C tot +40 °C
(-4 °F tot 104 °F)

66

Opslagtemperatuur -25 °C tot +80 °C

(-13 °F tot 176 °F)

Relatieve luchtvochtigheid Maximaal 85%

Maximale hoogte boven de zeespiegel 2000 m (6561 ft.)

Goedkeuringsmerk volgens kenplaatje

Productnorm EN62477-1

1)

Het is toegestaan om het apparaat in op een sterpunt geaarde netwerken
te gebruiken.

2)

De warmtewaarde van de kabelbeveiligingsschakelaar mag niet meer dan

30.000 A2s bedragen.
De afleidstroom t.o.v. de aarde bedraagt minder dan 3,5 mA.

3)

Interface voor openbaar elektriciteitsnet met 230 / 400 V en 50 Hz.

4)

Uitsluitend geschikt voor binnengebruik. Mag niet aan regen of sneeuw
worden blootgesteld.

5)

Bij een hogere omgevingstemperatuur kan er vermogensvermindering op­treden (derating).

Max. AC­Apparaatspeci­fieke gegevens

Max. AC­stroom

vermo-

gen

Nominale
spanning

Max. laad­stroom Gewicht

2080 3kW 15,1 A 3040 W 24 V 80 A 8,2 kg

(18,08 lb.)

2100 3kW 15,3 A 3290 W 24 V 100 A 8,2 kg

(18,08 lb.)

2120 3kW 15,5 A 3340 W 24 V 120 A 8,7 kg

(19,18 lb.)

4045 3kW 15,0 A 3250 W 48 V 45 A 7,4 kg

(16,31 lb.)

4060 3kW 15,2 A 3280 W 48 V 60 A 7,4 kg

(16,31 lb.)

NL

6)

6)

Met standaardnetvoedings- en -laadkabel

67
