Operating
Instructions
Selectiva
2040 2kW
2050 2kW
2060 2kW
2070 2kW
2080 3kW
2100 3kW
2120 3kW
4020 2kW
4035 2kW
4045 3kW
4060 3kW
Lietošanas instrukciju
LV
42,0426,0226,LV 013-19042023
Satura rādītājs
Drošības noteikumi 5
Vispārīgā informācija 5
Pareiza lietošana 5
Vides nosacījumi 5
Elektrotīkla pieslēgums 5
Tīkla un uzlādes strāvas bīstamība 6
Skābju, gāzu un izgarojumu izraisītas briesmas 6
Vispārīgas norādes, kā rīkoties ar akumulatoriem 7
Sevis un citu personu pasargāšana 7
Drošības pasākumi standarta režīmā 7
EMS iekārtu klasificēšana 7
EMS (Elektromagnētiskās saderības) pasākumi 8
Datu drošība 8
Apkope 8
Lietotāja pienākumi 8
Drošības tehnikas pārbaude 8
Atbilstības zīmes uz iekārtas 8
Likvidēšana 8
Autortiesības 9
Vispārīga informācija 10
Drošības norāžu paskaidrojums 10
Iekārtas koncepcija 10
Pareiza ekspluatācija 10
Elektrotīkla pieslēgums 12
Uzlādes vads 12
Pareiza elektrisko/uzlādes vadu izvietošana 12
Brīdinājuma norādes uz iekārtas 13
Drošības norādes iekārtas iekšpusē 14
Uzstādīšanas noteikumi 15
Sienas un grīdas stiprinājumi 16
Vadības elementi un pieslēgumi 20
Vispārīgi 20
Vadības elementi un pieslēgumi 20
Vadības panelis 22
Akumulatora uzlādēšana 24
Uzlāde 24
Uzlādes pārtraukšana 26
Uzlādes pabeigšana 27
Displejs 28
Displeja režīmu pārskats 28
Standarta režīms 29
Izvēlnes atlase 29
Statistikas režīms 30
Vēstures režīms 31
Konfigurācijas režīms 32
Settings (Iestatījumi) 36
Papildu funkcijas 43
Vispārīgi iestatījumi 46
Iestatījumu atiestate 48
USB režīms 48
Statusa ziņojumi 50
Opcijas 53
Drošība 53
Elektrolītu cirkulācijas cikls 3 kW (C1) 53
Ārējā ieslēgšana/izslēgšana 55
Termoregulējoša uzlāde 55
LED joslas 55
Gaisa filtrs 55
Sienas un grīdas stiprinājumi 55
Komplekts „Mobils” 55
LV
3
Opciju kaste 56
Montāžas plate 57
Tehniskie dati 58
Selectiva 2 kW 58
Selectiva 3 kW 59
4
Drošības noteikumi
LV
Vispārīgā informācija
Iekārta izgatavota saskaņā ar mūsdienīgām tehnoloģijām un apstiprinātiem
drošības tehnikas noteikumiem. Nepareizas vai ļaunprātīgas izmantošanas laikā
var draudēt briesmas
operatora vai trešās personas dzīvībai,
-
lietotāja ierīcei vai citām materiālām vērtībām,
-
ekonomiskam darbam ar iekārtu.
-
Visām personām, kuras iesaistītas iekārtas ekspluatācijās uzsākšanā, ekspluatācijā, apkopē un uzturēšanā,
jābūt atbilstoši kvalificētām,
-
pilnībā jāizlasa šī lietošanas instrukcija un tā jāievēro.
-
Lietošanas instrukcija vienmēr jāglabā iekārtas ekspluatācijas vietā. Papildus lietošanas instrukcijai jāievēro vispārīgie spēkā esošie un vietējie noteikumi par nelaimes gadījumu novēršanu un vides aizsardzību.
Visām drošības un bīstamības norādēm uz iekārtas
jābūt viegli salasāmā stāvoklī,
-
tās nedrīkst bojāt,
-
nedrīkst noņemt,
-
nedrīkst aizklāt, pārlīmēt vai pārkrāsot.
-
Drošības un bīstamības norāžu atrašanās vietas uz iekārtas atradīsiet savas
iekārtas lietošanas instrukcijas nodaļā „Vispārīga informācija”.
Pirms iekārtas ieslēgšanas, novērsiet traucējumus, kas var ietekmēt drošību.
Domājiet par savu drošību!
Pareiza lietošana Iekārta jāizmanto tikai un vienīgi tam paredzētajam mērķim. Jebkura cita veida iz-
mantošana vai paplašināta izmantošana tiek uzskatīta par neatbilstošu. Ražotājs
neuzņemas atbildību par bojājumiem, kā arī par neatbilstošiem vai kļūdainiem
darba rezultātiem.
Pareiza ekspluatācija ietver arī turpmāk norādīto:
lietošanas instrukcijas, kā arī visu drošības un bīstamības norāžu izlasīšana un
-
ievērošana;
pārbaudes un tehniskās apkopes darbu ievērošana;
-
visu akumulatora un transportlīdzekļa ražotāju norāžu ievērošana.
-
Iekārtas funkcionēšana bez problēmām ir atkarīga no pareizas ekspluatācijas. Izmantojot iekārtu, nekādā gadījumā to nedrīkst vilkt aiz kabeļa.
Vides nosacījumi Iekārtas ekspluatācija vai glabāšana ārpus norādītās zonas ir neatbilstoša. Ja šo
iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību.
Precīzu informāciju par atļautajiem vides apstākļiem skatiet nodaļā „Tehniskie
dati”.
Elektrotīkla pieslēgums
Elektroenerģijas patēriņa dēļ iekārtas ar augstu jaudu var ietekmēt tīkla energokvalitāti.
5
Tas var ietekmēt dažādas iekārtas tālāk norādītajos veidos.
Pieslēguma ierobežojumi
-
-
Prasības attiecībā uz maksimāli pieļaujamo tīkla impedanci
-
Prasības attiecībā uz minimālo nepieciešamo īssavienojuma jaudu
*)
Attiecīgi pie centralizēto tīklu krustošanās punkta.
*)
*)
Skatiet sadaļu „Tehniskie dati”
Šajā gadījumā iekārtas lietotājam vai operatoram jāpārliecinās, vai iekārtu drīkst
pieslēgt, pārrunājot to ar energoapgādes uzņēmumu.
SVARĪGI! Pārliecinieties, ka tīkla zemējums ir drošs.
Tīkla un uzlādes
strāvas
bīstamība
Skābju, gāzu un
izgarojumu izraisītas briesmas
Strādājot ar uzlādes iekārtām, jūs pakļaujat sevi briesmām, piemēram:
tīkla un uzlādes strāvas elektriskās iedarbības bīstamībai;
-
kaitīgai elektromagnētisko lauku iedarbībai, kas var apdraudēt kardiostimula-
-
tora lietotāja dzīvību.
Elektriskās strāvas trieciens var būt nāvējošs. Jebkāds elektriskās strāvas trieciens ir bīstams dzīvībai. Lai novērstu elektriskās strāvas trieciena risku iekārtas
ekspluatācijas laikā:
nepieskarieties iekārtas iekšpusē un ārpusē esošajiem elektrisko spriegumu
-
vadošajiem elementiem;
nekādā gadījumā nepieskarieties akumulatora polu izvadam;
-
neveidojiet uzlādes kabeļa vai spaiļu īssavienojumu.
-
Visiem kabeļiem un vadiem jābūt fiksētiem, bez bojājumiem, izolētiem un ar pietiekamu strāvas caurlaidību. Nenofiksētie savienojumi, apdeguši, bojāti vai nepietiekamas caurlaidības kabeļi un vadi nekavējoties jāsalabo sertificētā darbnīcā.
Baterijas satur acīm un ādai kaitīgas skābes. Turklāt, lādējot bateriju, rodas gāzes
un izgarojumi, kas var kaitēt veselībai un noteiktos apstākļos var būt
sprādzienbīstami.
Izmantojiet lādēšanas iekārtu tikai labi ventilējamās telpās, lai novērstu
sprādzienbīstamu gāzu uzkrāšanos. Telpa, kurā notiek lādēšana, nav uzskatāma
par sprādzienbīstamu, ja ar dabisko vai tehniski ierīkotu ventilāciju tiek nodrošināta skābekļa koncentrācija zem 4 %.
Lādēšanas laikā jāievēro minimālais attālums starp bateriju un lādējamo ierīci —
0,5 m (19,69 collas). Akumulatorus turēt tālāk no iespējamiem aizdegšanās avotiem, uguns un tiešiem saules stariem.
Uzlādes procesa laikā nekādā gadījuma neatvienot akumulatora savienojumu
(piem., uzlādes spailes).
Nekādā gadījumā neieelpot radušās gāzes un tvaikus — nodrošināt pietiekamu
svaigā gaisa padevi.
Lai izvairītos no īssavienojumiem, nenovietot uz akumulatoriem darbarīkus vai
elektrību vadošus metālus.
Akumulatora skābes nekādā gadījumā nedrīkst nonākt acīs, uz ādas vai apģērba.
Valkāt aizsargbrilles un piemērotu aizsargapģērbu. Skābes traipus nekavējoties
un pamatīgi noskalot ar tīru ūdeni, vajadzības gadījumā vērsties pie ārsta.
6
Vispārīgas
norādes, kā rīkoties ar akumulatoriem
Sargāt akumulatorus no netīrumiem un mehāniskiem bojājumiem.
-
Uzlādētos akumulatorus novietot vēsās telpās. Ja temperatūra ir apm. +2 °C
-
(35,6 °F), pastāv niecīga pašizlādes iespēja.
Atbilstoši akumulatora ražotāja norādījumiem vai ar vizuālu pārbaudi vismaz
-
reizi nedēļā pārliecinieties, ka akumulators ir uzpildīts ar skābi (elektrolītu)
līdz maks. atzīmei.
Nesāciet vai nekavējoties pārtrauciet iekārtas ekspluatāciju un lieciet akumu-
-
latoru pārbaudīt autorizētā specializētajā darbnīcā, ja:
iespējama defekta dēļ atsevišķos nodalījumos radies nevienmērīgs skābes
-
līmenis vai augsts ūdens patēriņš.
akumulators pārkarst, pārsniedzot 55 °C (131 °F).
-
LV
Sevis un citu
personu pasargāšana
Drošības pasākumi standarta
režīmā
Personas, it īpaši bērni, iekārtas ekspluatācijas laikā nedrīkst atrasties tās tuvumā
un darbības zonā. Ja tomēr tuvumā atrodas personas,
informēt par visām briesmām (veselībai kaitīgās skābes un gāzes, bīstamība,
-
ko rada tīkla un uzlādes strāva, u. c.),
izsniedziet aizsarglīdzekļus.
-
Pirms darba zonas atstāšanas nodrošiniet, lai prombūtnes laikā nerastos kaitējumi mantai vai ievainojumi personām.
Iekārtas ar zemējumvadu drīkst lietot tikai pie tīkla ar zemējumvadu un kontaktligzdas ar zemējumvada kontaktu. Ja iekārta tiek lietota pie tīkla bez zemējumvada vai pie kontaktligzdas bez zemējumvada kontakta, šāda rīcība ir uzskatāma
par rupju nolaidību. Ja šo iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību.
Lietot iekārtu tikai saskaņā ar datu plāksnītē norādīto aizsardzības līmeni.
Nekādā gadījumā neekspluatēt iekārtu, ja konstatēti bojājumi.
Lai nodrošinātu, ka zemējumvads funkcionē, kvalificētam elektriķim regulāri
jāpārbauda maģistrālie kabeļi.
Visas drošības ierīces un būvdaļas, kuras ir ar defektiem vai nepareizi funkcionē,
pirms iekārtas ieslēgšanas lieciet salabot autorizētā specializētajā darbnīcā.
EMS iekārtu klasificēšana
Drošības ierīces nekad nešuntējiet un neizņemiet no ekspluatācijas.
Pēc montāžas nepieciešama brīvi pieejama tīkla kontaktdakša.
A emisijas klases iekārtas:
paredzētas tikai izmantošanai rūpniecībā
-
citās vietās tās var izraisīt vadu bojājumus (arī no starojuma).
-
B emisijas klases iekārtas:
izpilda emisijas prasības dzīvojamās zonās un rūpniecības rajonos. Ir spēkā arī
-
dzīvojamās zonās, kurās energoapgāde notiek no centrālā zemsprieguma
tīkla.
EMS (Elektromagnētiskās saderības) iekārtu klasificēšana saskaņā ar datu
plāksnīti vai tehniskajiem datiem.
7
EMS (Elektromagnētiskās saderības) pasākumi
Datu drošība Lietotājs ir atbildīgs par visu izmaiņu uzraudzīšanu, kas veiktas rūpnīcas no-
Apkope Pirms katras ekspluatācijas reizes pārbaudiet elektrotīkla kontaktdakšu un elek-
Atsevišķos gadījumos, pat ja tiek ievērotas emisijas standarta vērtības, var tikt ietekmēta paredzētā izmantošanas zona (piemēram, ja uzstādīšanas vietā atrodas
jutīgas iekārtas vai uzstādīšanas vieta atrodas netālu no radio vai televīzijas uztvērējiem).
Šajā gadījumā operatoram ir pienākums veikt atbilstošos pasākumus traucējumu
novēršanai.
klusējuma iestatījumiem. Ražotājs neuzņemas atbildību gadījumā, ja tiek dzēsti
personīgie iestatījumi.
trotīkla kabeli, vai tie nav bojāti.
Ja iekārtas korpusa virsma ir netīra, notīriet to ar mīkstu drānu un šķīdinātāju nesaturošu tīrīšanas līdzekli.
Lietotāja
pienākumi
Drošības tehnikas pārbaude
Lietotājs nodrošina, ka darbu ar iekārtu veic tikai personas, kas:
pārzina darba drošības un drošības tehnikas pamatnoteikumus un ir
-
apmācītas iekārtas lietošanā;
ir izlasījušas, izpratušas šo lietošanas pamācību, jo īpaši tās nodaļu „Drošības
-
noteikumi”, un apstiprinājušas to ar savu parakstu;
ir izglītotas atbilstoši darba rezultāta prasībām.
-
Regulāri pārbaudiet, vai personāls strādā atbilstoši drošības noteikumiem.
Ražotājs iesaka vismaz reizi 12 mēnešos veikt iekārtas drošības tehnikas pārbaudi.
Tikai kvalificēts elektriķis drīkst veikt drošības pārbaudi,
ja veiktas modifikācijas;
-
ja veikta pārbūve vai iebūve;
-
ja veikts remonts, apkope un tehniskā apkope;
-
vismaz reizi 12 mēnešos.
-
Veicot drošības tehnikas pārbaudi, jāievēro atbilstošās valsts un starptautiskās direktīvas un standarti.
Papildu informāciju par drošības tehnikas pārbaudi iegūsiet savā servisa centrā.
Vajadzības gadījumā servisa centrs jums iedos nepieciešamos dokumentus.
Atbilstības zīmes
uz iekārtas
Likvidēšana Elektrisko un elektronisko ierīču atkritumi saskaņā ar ES un attiecīgās valsts
8
Iekārtas ar CE zīmi atbilst piemērojamo direktīvu pamatprasībām.
Ar EAC apstiprinājuma zīmi marķētās iekārtas atbilst attiecīgajām prasībām Krievijā, Baltkrievijā, Kazahstānā, Armēnijā un Kirgizstānā.
tiesību aktiem ir jāsavāc atsevišķi un jānogādā videi nekaitīgai otrreizējai
pārstrādei. Nolietotās ierīces ir jānodod izplatītājam vai vietējā un pilnvarotā at-
kritumu apsaimniekošanas savākšanas punktā. Pareiza veco iekārtu likvidēšana
nodrošina ilgtspējīgu sastāvā izmantoto resursu atkārtotu izmantošanu. Šo
prasību ignorēšana var radīt iespējamu kaitējumu veselībai/apkārtējai videi.
Iepakojuma materiāli
Jāsavāc atsevišķi. Pārbaudiet vietējos noteikumus. Samaziniet kartona daudzumu.
Autortiesības Šīs lietošanas instrukcijas autortiesības pieder ražotājam.
Instrukcijas iespiešanas brīdī teksts un attēli ir tehniski pareizi. Mēs paturam
tiesības veikt izmaiņas. Lietošanas instrukcijas saturs nav pamats pircēja
sūdzībām. Mēs būsim pateicīgi, ja norādīsiet uz kļūdām lietošanas instrukcijā vai
sniegsiet kādus priekšlikumus instrukcijas uzlabošanai.
LV
9
Vispārīga informācija
Drošības norāžu
paskaidrojums
BĪSTAMI!
Apzīmē nenovēršamu un reālu bīstamību.
Ja bīstamība netiek novērsta, tā var izraisīt nāvi vai smagus ievainojumus.
▶
UZMNANĪBU!
Apzīmē iespējami bīstamu situāciju.
Ja tā netiek novērsta, tā var izraisīt nāvi vai smagus ievainojumus.
▶
BRĪDINĀJUMS!
Apzīmē iespējami kaitīgu situāciju.
Ja tā netiek novērsta, tā var izraisīt vieglus vai niecīgus ievainojumus, kā arī
▶
materiālos zaudējumus.
NORĀDE!
Apzīmē sliktu darba rezultātu iespējamību un iespējamus aprīkojuma bojājumus.
Iekārtas koncepcija
Pareiza ekspluatācija
Uzlādes iekārta ir vienfāzes sistēma 24 V un 48 V akumulatoriem, kas izceļas ar
intelektisku uzlādes tehnoloģiju. „Active Inverter” tehnoloģija ar Ri uzlādes procesu pielāgojas akumulatora parametriem un uzlādes laikā nodrošina tikai akumulatoram nepieciešamo strāvu.
Šī tehnoloģija ir iebūvēta izturīgā, rūpniecības standartiem atbilstošā korpusā. Tā
kompaktā konstrukcija atbilst visām drošības standartu prasībām, samazina nepieciešamo telpu un aizsargā detaļas, nodrošinot ilgu darbmūžu.
Iekārta ir aprīkota ar grafisko displeju, iebūvētu datu reģistrētāju, jaunām saskarnēm un papildiespējām un ir ideāli piemērota nākotnes vajadzībām.
UZMNANĪBU!
Neatbilstoši akumulatori, kas tiek pieslēgti uzlādes iekārtai, rada draudus.
Tā rezultātā var tikt izlaista gāze, rasties ugunsgrēks vai sprādziens, kas var izraisīt nopietnus ievainojumus un bojājumus.
Pie uzlādes iekārtas drīkst pieslēgt tikai tādus akumulatorus, kas ir piemēroti
▶
uzlādes iekārtas tipam, spriegumam un jaudai, kā arī atbilst iekārtas iestatījumiem.
Uzlādes iekārta ir paredzēta tikai tālāk norādīto akumulatoru uzlādei.
10
Jaudas
klase Šūnu tips
Minimālais
šūnu
skaits
Maksimālais
šūnu
skaits
Min. nominālā ietilpība [Ah]
Maks. nominālā ietilpība [Ah]
LV
Selectiva 2040
2 kW
Selectiva 2050
2 kW
Selectiva 2060
2 kW
Selectiva 2070
2 kW
Selectiva 4020
2 kW
Selectiva 4035
2 kW
Selectiva 2080
3 kW
PbWet/GEL
NiCd 2 20 10 800
PbWet/GEL
NiCd 2 20 10 1000
PbWet/GEL
NiCd 2 20 10 1200
PbWet/GEL
NiCd 2 20 10 1400
PbWet/GEL
NiCd 2 40 10 400
PbWet/GEL
NiCd 2 40 10 700
PbWet/GEL
NiCd 2 20 20 1600
1 12 10 800
1 12 10 1000
1 12 10 1200
1 12 10 1400
1 24 10 400
1 24 10 700
1 12 20 1600
Selectiva 2100
3 kW
Selectiva 2120
3 kW
Selectiva 4045
3 kW
Selectiva 4060
3 kW
Jebkura cita veida izmantošana tiek uzskatīta par neatbilstošu. Ražotājs neuzņemas atbildību, ja tās rezultātā ir radušies bojājumi.
Pareiza ekspluatācija ietver arī:
lietošanas instrukcijas un visu drošības un bīstamības norāžu izlasīšana un
-
ievērošana;
pārbaudes un tehniskās apkopes darbu ievērošana;
-
visu akumulatora un transportlīdzekļa ražotāju norāžu ievērošana.
-
PbWet/GEL
NiCd 2 20 20 2000
PbWet/GEL
NiCd 2 20 20 2000
PbWet/GEL
NiCd 2 40 20 900
PbWet/GEL
NiCd 2 40 20 1000
1 12 20 2000
1 12 20 2000
1 24 20 900
1 24 20 1000
11
Elektrotīkla pieslēgums
UZMNANĪBU!
Neatbilstoša ekspluatācija rada draudus.
Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.
Izmantojiet aprakstītās funkcijas tikai tad, kad ir pilnībā izlasīti un saprasti šie
▶
dokumenti:
citas sistēmas sastāvdaļu lietošanas instrukcijas, jo īpaši drošības noteikumi;
▶
akumulatora un transportlīdzekļa ražotāja lietošanas instrukcija un drošības
▶
noteikumi.
UZMNANĪBU!
Bojāta vai nepietiekama strāvas padeve rada draudus.
Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.
Jāievēro nodaļā „Tehniskie dati” minētās prasības attiecībā uz strāvas padevi.
▶
Uzlādes vads
Pareiza elektrisko/uzlādes vadu
izvietošana
UZMNANĪBU!
Neatbilstoši atvienotas uzlādes kontaktdakšas rezultātā radīto dzirksteļu izsviešanas risks.
Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi. Šādā situācijā radušās dzirksteles var izraisīt uzlādes procesā radīto gāzu aizdegšanos, kā rezultātā var rasties ugunsgrēks vai sprādziens
Pārtrauciet uzlādes procesu uzlādes iekārtā un pēc atdzišanas aptiniet
▶
uzlādes vadus ap iekārtu vai, ja pieejams, kabeļu turētāju.
UZMNANĪBU!
Izritināti uzlādes vadi rada draudus.
Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi. Cilvēki var aizķerties
vai paklupt aiz izvilktiem, nesavāktiem kabeļiem.
Tādēļ novietojiet uzlādes vadus tā, lai neviens nevarētu aiz tiem aizķerties vai
▶
paklupt.
BRĪDINĀJUMS!
Pārkaršana, ko izraisa nepareizi izvietoti elektriskie/uzlādes vadi, rada draudus.
Elektrisko/uzlādes vadu bojājumu risks.
Elektrisko/uzlādes vadu nomaiņu drīkst veikt tikai profesionāls elektriķis.
▶
Elektriskie/uzlādes vadi nedrīkst būt izvietoti cilpās.
▶
Nenosedziet elektriskos/uzlādes vadus.
▶
Uzlādes vadus, kuru garums pārsniedz 5 m (16 pēdas un 4,85 collas), novie-
▶
tojiet atsevišķi (raugiet, lai tie nemestu cilpas).
Uzlādes vadi, kuru garums pārsniedz 5 m (16 pēdas un 4,85 collas), var
▶
ievērojami uzsilt (uzmanību, karstas virsmas).
Šādos gadījumos īpaši raugiet, lai uzlādes vadu virsmas temperatūra
▶
nepārsniedz 80 °C (176 °F):
- vides temperatūra ir 30 °C (86 °F) vai vairāk
- uzlādes vada šķērsgriezums ir 95 mm2 vai vairāk
- uzlādes vada garums ir 5 m (16 pēdas un 4,85 collas) vai vairāk
12
2 kW
Selectiva xxxx xkW
4,010,xxx
xxxxxxxx
xxxxxxxx
XXXX
WARNING
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!
Always stop charging before you disconnect the charging cable!
OVC II
U
AC nom.
IAC max.
PAC max.
UDC nom.
IDC max.
Part No.:
Ser. No.:
Protective class I
IP21
1~ NPE 230V 50/60Hz
xxA
xxV
xxxxW
xxA
www.fronius.com
Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Explosive Gase. Flammen und Funken vermeiden.
Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!
Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!
Toujours arrêter la charge avant de déconnecter le câble de charge!
Gaz explosifs. Éviter les flammes et les étincelles.
Prévoir une ventilation adaptée pendant la charge!
¡Detener siempre la carga antes de desconectar el cable de carga!
Gases explosivos. Evitar llamas y chipas.
¡Mantener una ventilación adecuada durante la carga!
Interrompere sempre la carica prima di scollegare il cavo di carica!
Gas esplosivi. Evitare fiamme libere e scintille.
Predisporre una ventilazione adeguata durante la carica!
WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO
42,0409,0419
LV
Brīdinājuma
norādes uz
iekārtas
Uz uzlādes iekārtas datu plāksnītes ir redzami drošības simboli. Drošības simbolus nedrīkst pārkrāsot vai noņemt.
13
3 kW
Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Explosive Gase. Flammen und Funken vermeiden.
Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!
Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!
Toujours arrêter la charge avant de déconnecter le câble de charge!
Gaz explosifs. Éviter les flammes et les étincelles.
Prévoir une ventilation adaptée pendant la charge!
¡Detener siempre la carga antes de desconectar el cable de carga!
Gases explosivos. Evitar llamas y chipas.
¡Mantener una ventilación adecuada durante la carga!
Interrompere sempre la carica prima di scollegare il cavo di carica!
Gas esplosivi. Evitare fiamme libere e scintille.
Predisporre una ventilazione adeguata durante la carica!
WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO
42,0409,0419
Selectiva xxxx xkW
4,010,xxx
xxxxxxxx
xxxxxxxx
XXXX
WARNING
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!
Always stop charging before you disconnect the charging cable!
OVC II
UAC nom.
IAC max.
PAC max.
UDC nom.
IDC max.
Part No.:
Ser. No.:
Protective class I
IP21
1~ NPE 230V 50/60Hz
xxA
xxV
xxxxW
xxA
www.fronius.com
Drošības norādes
iekārtas
iekšpusē
Nolietotās iekārtas neizmetiet sadzīves atkritumos, bet gan utilizējiet
atbilstoši drošības noteikumiem.
Neuzglabājiet akumulatorus iespējamo aizdegšanās avotu, kā arī uguns,
dzirksteļu un atklātu liesmu tuvumā.
Sprādziena bīstamība! Uzlādējot akumulatoru, tajā rodas sprāgstoša
gāze.
Akumulatora skābes ir kodīgas, un tās nekādā gadījumā nedrīkst
nonākt acīs, uz ādas vai apģērba.
Uzlādes laikā gādājiet par pietiekamu svaigā gaisa padevi.
Izmantojiet funkcijas tikai pēc tam, kad ir pilnībā izlasīta lietošanas instrukcija.
UZMNANĪBU!
Pastāv draudi, ko rada elektriskās strāvas trieciena risks.
Tādējādi var tikt izraisīti nopietni ievainojumi vai nāve.
Korpusu drīkst atvērt tikai ražotāja apmācīti servisa speciālisti.
▶
Darbu pie iekārtas ar atvērtu korpusu drīkst veikt tikai tad, kad tā ir atvienota
▶
no elektrotīkla. Izmantojot piemērotu mēraparātu, jāpārbauda, vai elektriski
uzlādētās montāžas daļas (piemēram, kondensatori) ir pilnībā izlādējušās.
Izmantojot labi salasāmu, saprotamu brīdinājuma zīmi, jānodrošina, ka
▶
iekārta līdz darbu beigšanai ir atvienota no elektrotīkla.
14

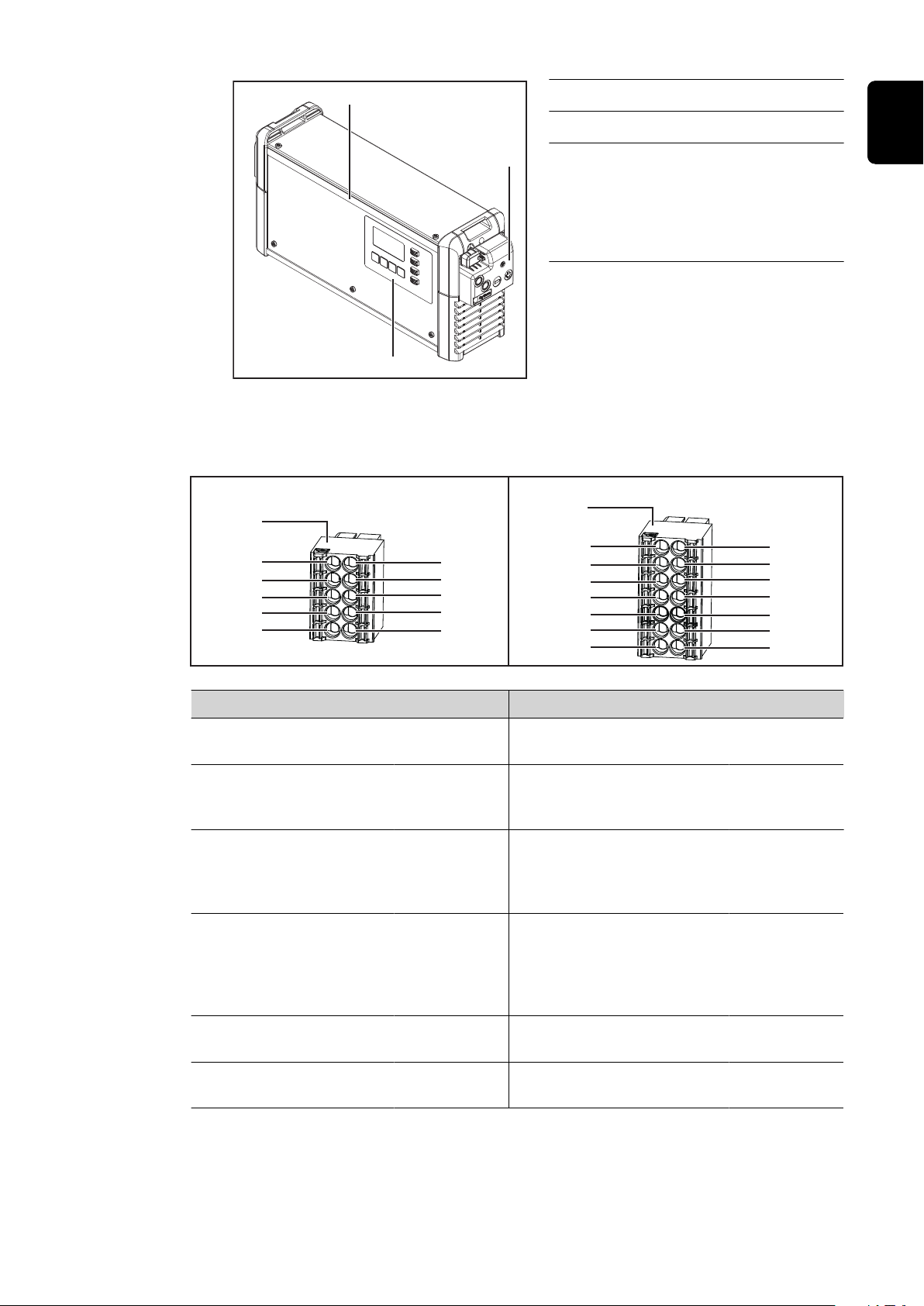

Iekārtas iekšpusē:
2 kW (B1)
4,010,xxx
xxxxxxxx
XXXX
UDC nom. xxV
Part No.:
Ser. No.:
1
2
1 Display
2 Battery CR2032
Ext. Start Stopp (1)
Temperature
controlled charging
Not connected (3)
CAN High (5)
(4) Not connected
(6) CAN Termination
(8) CAN Termination
(10) +13V
(2) Ext. Start Stopp
Temperature
controlled charging
CAN Low (7)
CAN GND (9)
WARNING Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
Condensador tiempo de descarga < 2 min.
Condensatore tempo di scaricamento < 2 min.
3 kW (C1)
4,010,xxx
xxxxxxxx
XXXX
UDC nom. xxV
Part No.:
Ser. No.:
1
2
1 Display
2 Battery CR2032
Ext. Start Stopp (1)
Temperature
controlled charging
Not connected (3)
CAN1 High (5)
CAN1 Low (7)
CAN1 GND (9)
Status 1 (11)
Status 3 (13)
(4) Not connected
(6) CAN2 High
(8) CAN2 Low
(10) +13V
(12) Status 2 / CAN2 GND
(14) Status 4
(2) Ext. Start Stopp
Temperature
controlled charging
WARNING Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
Condensador tiempo de descarga < 2 min.
Condensatore tempo di scaricamento < 2 min.
LV
Uzstādīšanas noteikumi
UZMNANĪBU!
Iekārtas apgāšanās vai nokrišana rada draudus.
Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.
Visi sistēmas komponenti ir jāuzstāda stabili.
▶
Ja tiek izmantoti grīdas vai sienas stiprinājumi, vienmēr pārbaudiet, vai tie ir
▶
pienācīgi nostiprināti.
Iekārta ir pārbaudīta atbilstoši IP21 aizsardzības klasei, tas nozīmē, ka:
tā ir aizsargāta pret cietu objektu, kuru diametrs ir lielāks par 12,5 mm
-
(0,49 collām), iespiešanos;
tā ir aizsargāta pret vertikāli pilošu ūdeni.
-
Saskaņā ar aizsardzības klasi IP21 iekārtu drīkst uzstādīt un ekspluatēt sausās,
slēgtās telpās. Iekārta ir jāsargā no mitruma.
Iekārta ir jānovieto horizontāli.
15
Dzesēšanas gaiss
(a)
Iekārta jāuzstāda tādā pozīcijā, lai dzesēšanas gaiss varētu netraucēti plūst cauri
tam paredzētajām korpusa atverēm. Starp gaisa padeves un izplūdes atverēm
vienmēr jābūt vismaz 20 cm (7,87 collām) lielam atstatumam. Apkārtējās vides
gaisā nedrīkst būt:
ļoti spēcīga putekļu uzkrāšanās;
-
elektrību vadošas daļiņas (sodrēji vai metāla skaidas);
-
siltuma avoti.
-
Akumulatora skābes tvaiki
-
Dzesēšanas gaiss ieplūst un izplūst tā, kā norādīts attēlā ar bultiņu simboliem.
BRĪDINĀJUMS!
Daļēji vai pilnībā nosegtas gaisa padeves un izplūdes atveres rada draudus.
Tādējādi var tikt izraisīti bojājumi.
Vairākas iekārtas būtu jāuzstāda secīgā līnijā citu pēc citas.
▶
Sienas un grīdas
stiprinājumi
Ja iekārtas ir izkārtotas līnijā cita pēc citas bez atstatuma, starp iekārtām jābūt
tālāk norādītajiem attālumiem:
minimālais attālums 20 cm (7,87 collas)
a)
UZMNANĪBU!
Nepareizi veikti darbi un iekārtas apgāšanās rada draudus.
Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.
Šo montāžu drīkst veikt tikai apmācīts un specializēts personāls.
▶
Atkarībā no balstvirsmas var būt nepieciešamas dažādas skrūves un tapas. Tāpēc
tapas un skrūves nav iekļautas piegādes komplektā. Par pareizo tapu un skrūvju
izvēli ir atbildīgs montieris.
UZMNANĪBU!
Pastāv draudi priekšmetu apgāšanās vai nokrišanas dēļ.
Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.
Šo sienas stiprinājumu izmantojiet tikai ar tam paredzētu ražotāja uzlādes
▶
iekārtu.
Uzstādiet iekārtu horizontālā stāvoklī.
▶
Uzstādot iekārtu pie sienas, jāpārliecinās, ka sienai ir pietiekama nestspēja.
▶
16

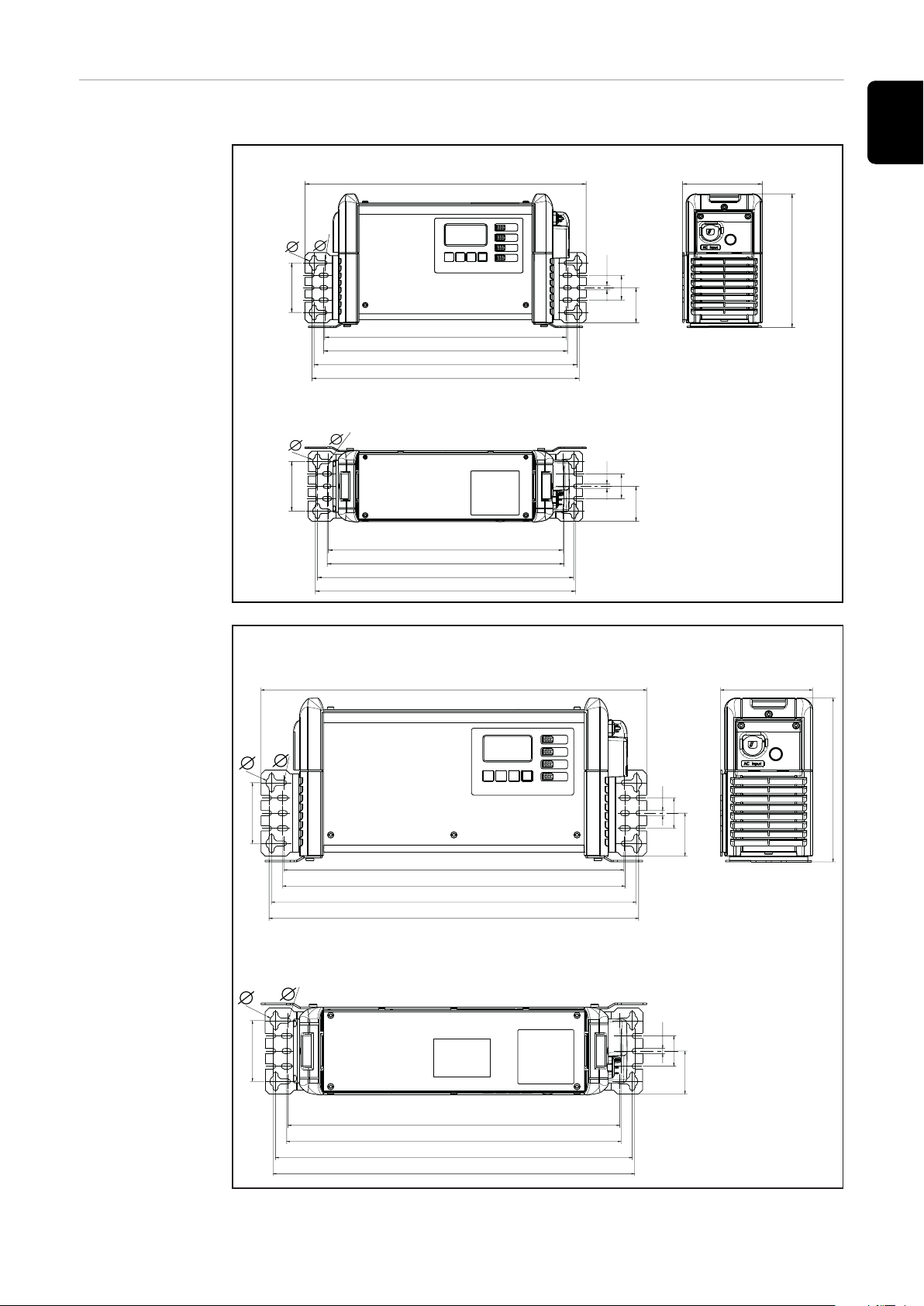

Sienas stiprinājuma svars:
*
TX25
3
3
3
*
*
2 kW (B1)mm (in.)
341 (13.43)
182 (7.17)
38 (1.5) 123,5 (4.86) 91,5 (3.6)
8.5 (.33)
220 (8.66) 123 (4.84)
110 (4.33)
198 (7.8)
283 (11.14)
38 (1.5) 24,5 (.96)
11 (.43)
8.5 (.33)
90 (3.54)
76 (2.99)
20 (.79)
20 (.79)
266 (10.47)
2 kW (B1) 1,10 kg (2,43 mārciņas)
3 kW (C1) 1,35 kg (2,98 mārciņas)
1
2
LV
17
3 kW (C1)mm (in.)
417 (16.42)
182 (7.17)
38 (1.5) 123,5 (4.86)
40 (1.57) 89,5 (3.52)38 (1.5)
11 (.43)
8,5 (.33)
342 (13.46)
220 (8.66)
123 (4.84)
110 (4.33)
198 (7.8)
283 (11.14)
38 (1.5)
20 (.79) 90 (3.54)
38 (1.5)
20 (.79)
24,5 (.96)
76 (2.99)
18
3 kWmm (in.)
417 (16.42)
182 (7.17)
38 (1.5) 123,5 (4.86)
40 (1.57) 89,5 (3.52)38 (1.5)
11 (.43)
8,5 (.33)
342 (13.46)
220 (8.66)
123 (4.84)
110 (4.33)
198 (7.8)
283 (11.14)
38 (1.5)
20 (.79) 90 (3.54)
38 (1.5)
20 (.79)
24,5 (.96)
76 (2.99)
2 kWmm (in.)
341 (13.43)
182 (7.17)
38 (1.5) 123,5 (4.86) 91,5 (3.6)
8.5 (.33)
220 (8.66) 123 (4.84)
110 (4.33)
198 (7.8)
283 (11.14)
38 (1.5) 24,5 (.96)
11 (.43)
8.5 (.33)
90 (3.54)
76 (2.99)
20 (.79)
20 (.79)
266 (10.47)
LV
19
Vadības elementi un pieslēgumi
(3) (4)
(1)
(2)
(2)
(5)
(6)
Vispārīgi Ievērojiet!
Aparātprorgammatūras atjauninājumu rezultātā iekārtā var būt pieejamas tādas
funkcijas, kas šajā lietošanas instrukcijā nav aprakstītas, vai arī tieši pretēji – tajā
var nebūt šeit aprakstīto funkciju.
Tādēļ, ņemot vērā pieejamos vadības elementus, dažos attēlos norādītie elementi
jūsu iekārtai var atšķirties. Tomēr šo vadības elementu darbības princips ir tieši
tāds pats.
Vadības elementi
un pieslēgumi
Nr. Funkcija
(1) USB pieslēgvieta
(2) Pozīcija opciju aktivizēšanai
(3) (-) Uzlādes vads
(4) Uzlādes vadu un papildu kontaktligzdas pārsegs*
(5) (+) Uzlādes vads
(6) Elektrotīkla kabelis
(7) Elektrolītu cirkulācijas atrašanās vieta
USB pieslēgvieta ļauj atjaunināt iekārtu un protokolēt uzlādes parametrus
lādēšanas laikā, izmantojot USB zibatmiņu.
- ārējās palaišanas/apturēšanas opcija
- termoregulējošas uzlādes opcija
Papildu kontaktdakša būs pieejama tikai pēc pārsega (4) noņemšanas. Šim
nolūkam ievērojiet nodaļas “Opcijas” sadaļā “Drošība” sniegtās brīdinājuma norādes.
20
(7)
(8)
(9)
Nr. Funkcija
2 kW (B1) 3 kW (C1)
(9)
(7)
(5)
(3)
(1)
(A)
(10)
(8)
(6)
(4)
(2)
(13)
(11)
(9)
(7)
(5)
(14)
(12)
(10)
(8)
(6)
(3) (4)
(1) (2)
(A)
(8) Vadības panelis
(9) LED joslas opcija
deg uzlādes statusam atbilstošās krāsās, kā norādīts nodaļas “Vadības panelis” indikatoru aprakstā
Papildu kontaktdakša (A) atrodas iekārtas aizmugurē zem pārsega, un pie tās atrodas uzlādes kabeļi. CAN savienojuma zonā ir jāievēro nodaļas “Opcijas” sadaļā
“Drošība” ietvertās brīdinājuma norādes.
LV
2 kW (B1) 3 kW (C1)
(13) 3. stāvoklis /
(11) 1. stāvoklis /
(9) CAN GND (10) +13 V (9) CAN 1 GND (10) + 13 V
(7) CAN Low
(zems)
(5) CAN High
(augsts)
(3) Nav pievie-
nota
(8) CAN
apturēšana
(6) CAN
apturēšana
(4) Nav pievie-
nota
sarkans
zils
(7) CAN 1 Low
(zems)
(5) CAN 1 High
(augsts)
(3) Nav pievie-
nota
(14) 4. stāvoklis /
zaļš
(12) 2. stāvok-
lis / dzeltens
CAN 2 GND
Air Puls
spiediena
slēdzis
(8) CAN 2 Low
(zems)
Air Puls
spiediena
slēdzis
(6) CAN 2 High
(augsts)
(4) Nav pievie-
nota
21
2 kW (B1) 3 kW (C1)
2
1
TX25
(1)
(1) (8)
(7)
(6)
(5)
(4)(3)(2)
(1) Ārējā pa-
laišana/
apturēšana
vai termoregulējoša
uzlāde
(2) Ārējā pa-
laišana/
apturēšana
vai termoregulējoša
uzlāde
(1) Ārējā pa-
(2) Ārējā pa-
laišana/
apturēšana
vai termoregulējoša
uzlāde
USB pieslēgvietas pārsegu (1) ir iespējams nofiksēt ar skrūvi.
laišana/
apturēšana
vai termoregulējoša
uzlāde
Vadības panelis

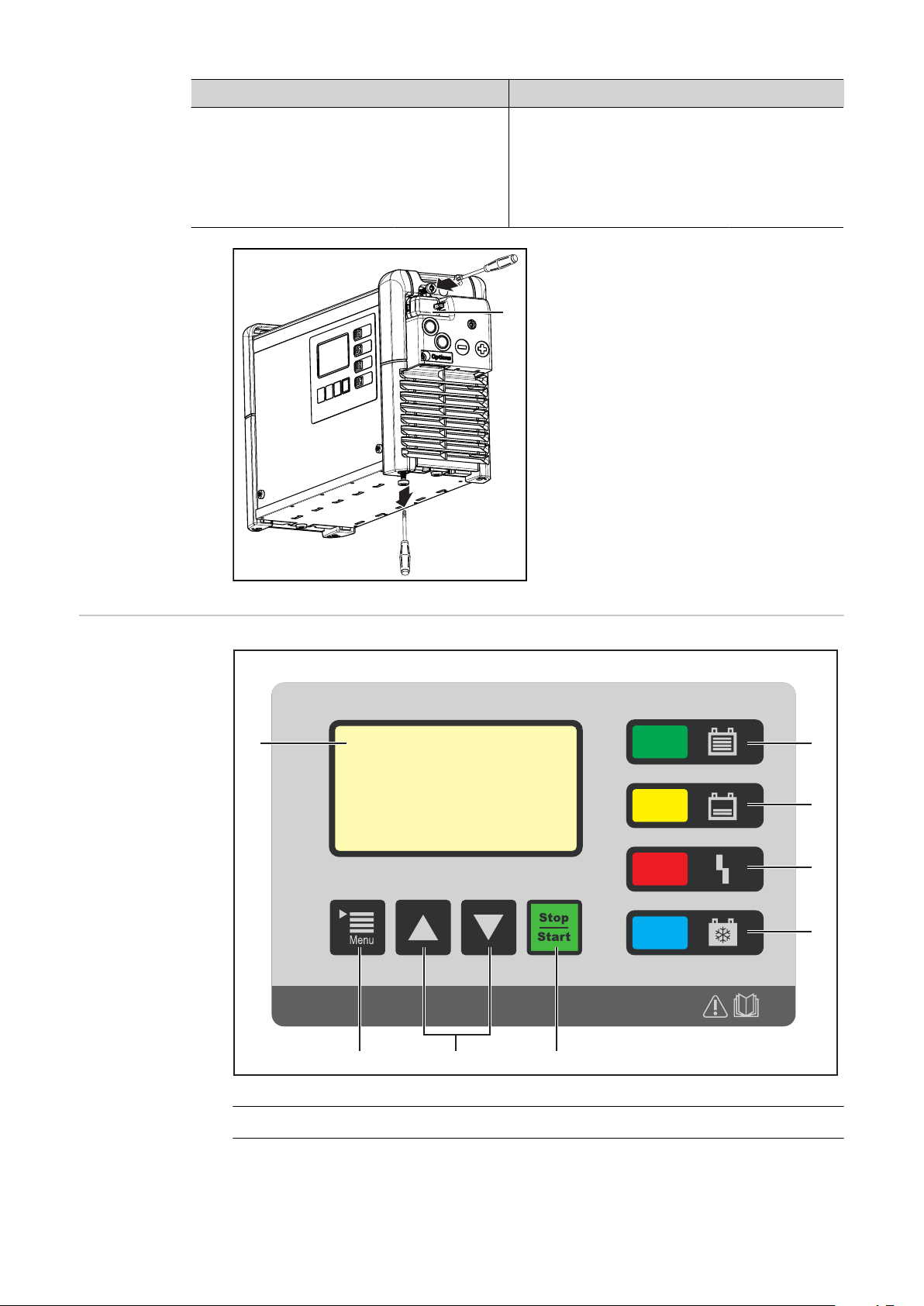

Nr. Funkcija
22
(1) Displejs
Attēlo aktuālos uzlādes parametrus.
Attēlo iestatījumus.
(2) Taustiņš „Izvēlne”
Atlasa vēlamo izvēlni.
Attiecīgā attēlotā simbola izvēle, lai atgrieztos iepriekšējā rādījumā
(3) Taustiņi „Up / Down” (Uz augšu / Uz leju)
Atlasa vēlamo izvēlnes punktu.
Iestata vēlamo vērtību.
(4) Taustiņš „Stop / Start” (Apturēt / Sākt)
Pārtrauc vai atsāk uzlādes procesu.
Apstiprina izvēlnes punktu vai iestatījumu.
(5) Indikators „Akumulators atdzesēts” (zils)
Norāda, ka akumulators ir jau atdzesēts un gatavs darbam
Spīd nepārtraukti: Kad uzlāde ir pabeigta, ir sasniegts iestatītais atdzesēšanas laiks vai pēc izvēles akumulatora temperatūra.
Mirgo ik pēc sekundes: Papildus tiek rādīts arī ūdens iepildīšanas indikators. Detalizēta informācija pieejama nodaļas „Displejs” sadaļā „Papildu
funkcijas”.
(6) Indikators „Kļūda” (sarkans)
Spīd nepārtraukti: Iekārta attēlo kļūdu. Pašreizējā situācija neļauj veikt
normālu uzlādi. Kamēr deg sarkanais indikators, nedrīkst veikt uzlādi
(uzlādēšana pārtraukta). Displejā redzams atbilstošs statusa ziņojums.
Mirgo ik pēc 3 sekundēm: Iekārta attēlo brīdinājumu. Uzlādes parametri ir
nederīgi, taču uzlāde tiek turpināta. Displejā pamīšus parādās attiecīgais
statusa ziņojums un uzlādes statuss.
LV
(7) Indikators „Uzlāde” (dzeltens)
Spīd: ja notiek uzlāde
Mirgo: ja uzlāde ir pārtraukta
(8) Indikators „Akumulators ir uzlādēts” (zaļš)
Spīd nepārtraukti: Uzlāde pabeigta.
Mirgo ik pēc sekundes: Uzlāde pabeigta. Papildus tiek rādīts arī ūdens ie-
pildīšanas indikators.
23
Akumulatora uzlādēšana
Uzlāde
UZMNANĪBU!
Uzlādējot bojātus akumulatorus, var izplūst akumulatora skābes vai rasties
sprādziens, kas rada draudus.
Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.
Pirms uzlādes sākšanas pārliecinieties, ka uzlādējamais akumulators ir pilnībā
▶
gatavs ekspluatācijai.
UZMNANĪBU!
Kļūdaini uzlādes iestatījumi vai bojāts akumulators rada draudus.
Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.
Pirms uzlādes sākšanas pārliecinieties, ka uzlādējamais akumulators ir pilnībā
▶
gatavs ekspluatācijai.
NORĀDE!
Iespējami materiāli bojājumi, ja uzlādes kontaktdakšas kontakti ir ļoti netīri.
Paaugstinātās pārejas pretestības dēļ var rasties pārkaršana un vēlāk arī tikt
pilnīgi sabojāta uzlādes kontaktdakša.
Uzlādes kontaktdakšas kontakti nedrīkst būt netīri; ja nepieciešams, tie
▶
jānotīra

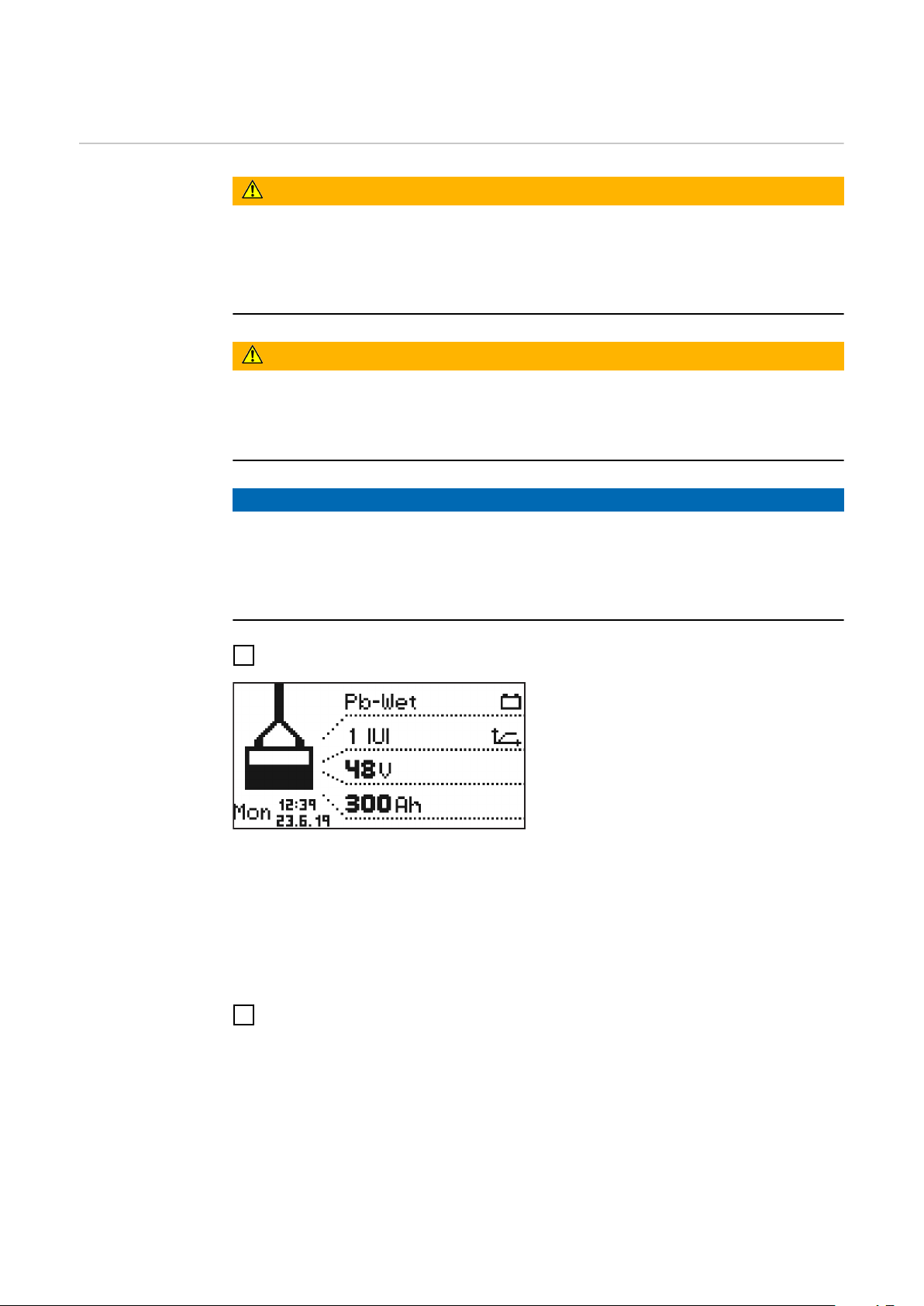

Pieslēdziet uzlādes iekārtu pie elektrotīkla.
1

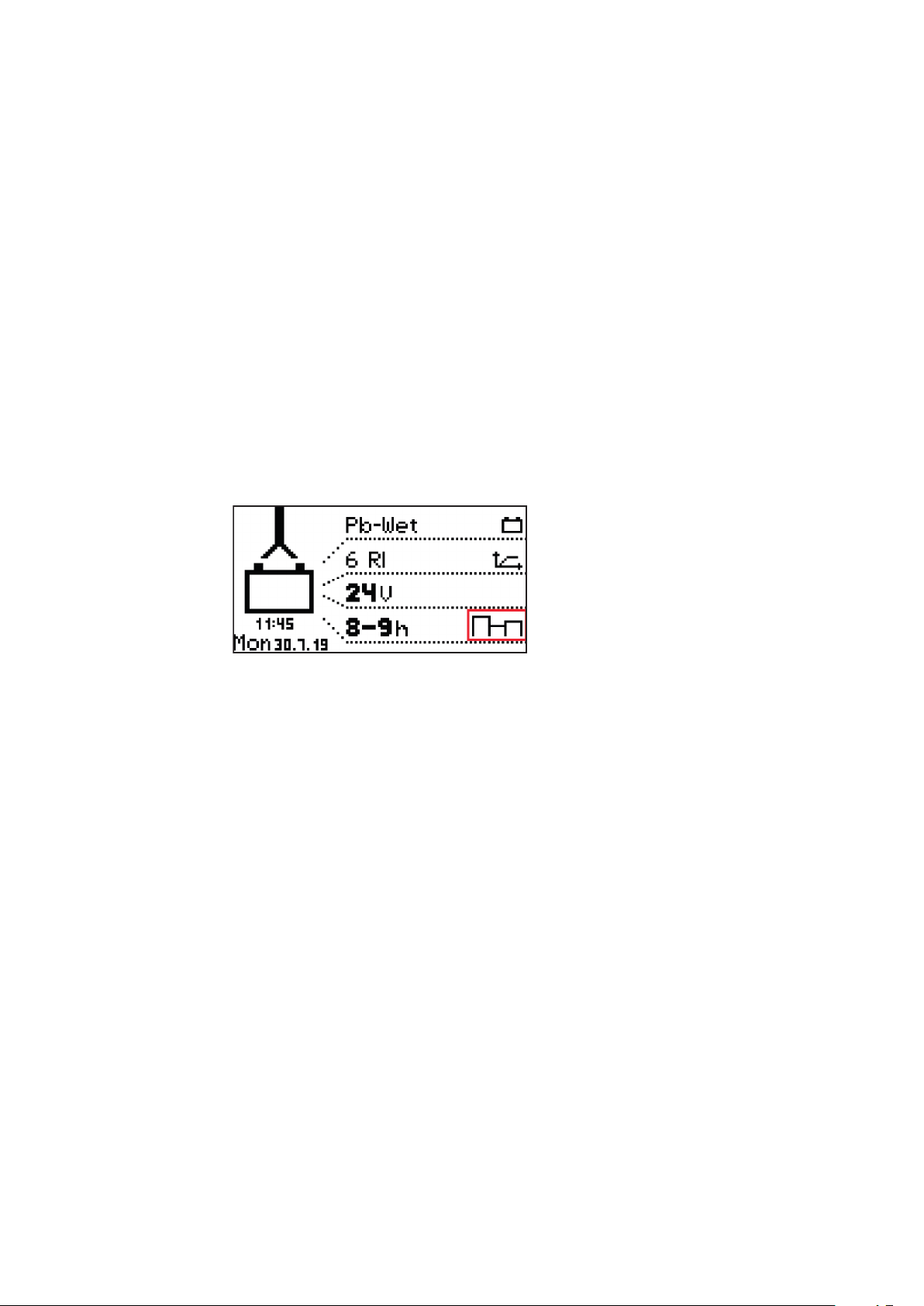

Standarta režīmā parādās displejs.
Displejā ir redzami šādi uzlādes
iekārtas parametri:
akumulatora tips (piemēram, Mitrs
-
– Wet);
uzlādes raksturlīkne (piemēram,
-
IUI);
nominālais spriegums (piemēram,
-
48 V);
ietilpība (piemēram, 300 Ah);
-
nedēļas diena, laiks un datums.
-
Uzlādes ierīces parametrus var iestatīt individuāli. Detalizēta informācija par
iekārtas uzlādes parametriem pieejama nodaļas „Rādījuma funkcijas” sadaļā
“ „Konfigurācijas režīms”. Pārliecinieties, ka uzlādējamais akumulators atbilst
uzlādes ierīces konfigurācijai.
Pievienojiet uzlādes spraudni
2
vai
savienojiet (+) uzlādes vadu ar akumulatora pozitīvo spaili
savienojiet (-) uzlādes vadu ar akumulatora negatīvo spaili
24
Uzlādes iekārta konstatē, ka ir pieslēgts akumulators, un sāk uzlādi. Ja ir aktivizēta palaides aizkave, uzlāde tiek sākta pēc iestatītā aizkaves laika beigām. Detalizēta informācija pieejama nodaļas „Displejs” sadaļā „Konfigurācijas režīms”.
Uzlādes laikā displejā redzamas šādas vērtības:
momentānā lādēšanas strāva (A);
-
momentānais lādēšanas spriegums (V);
-
paveiktā uzlāde (Ah);
-
akumulatora temperatūra, ja izvēlēta opcija „Termoregulējoša uzlāde”;
-
laiks (hh:mm) kopš uzlādes sākuma.
-

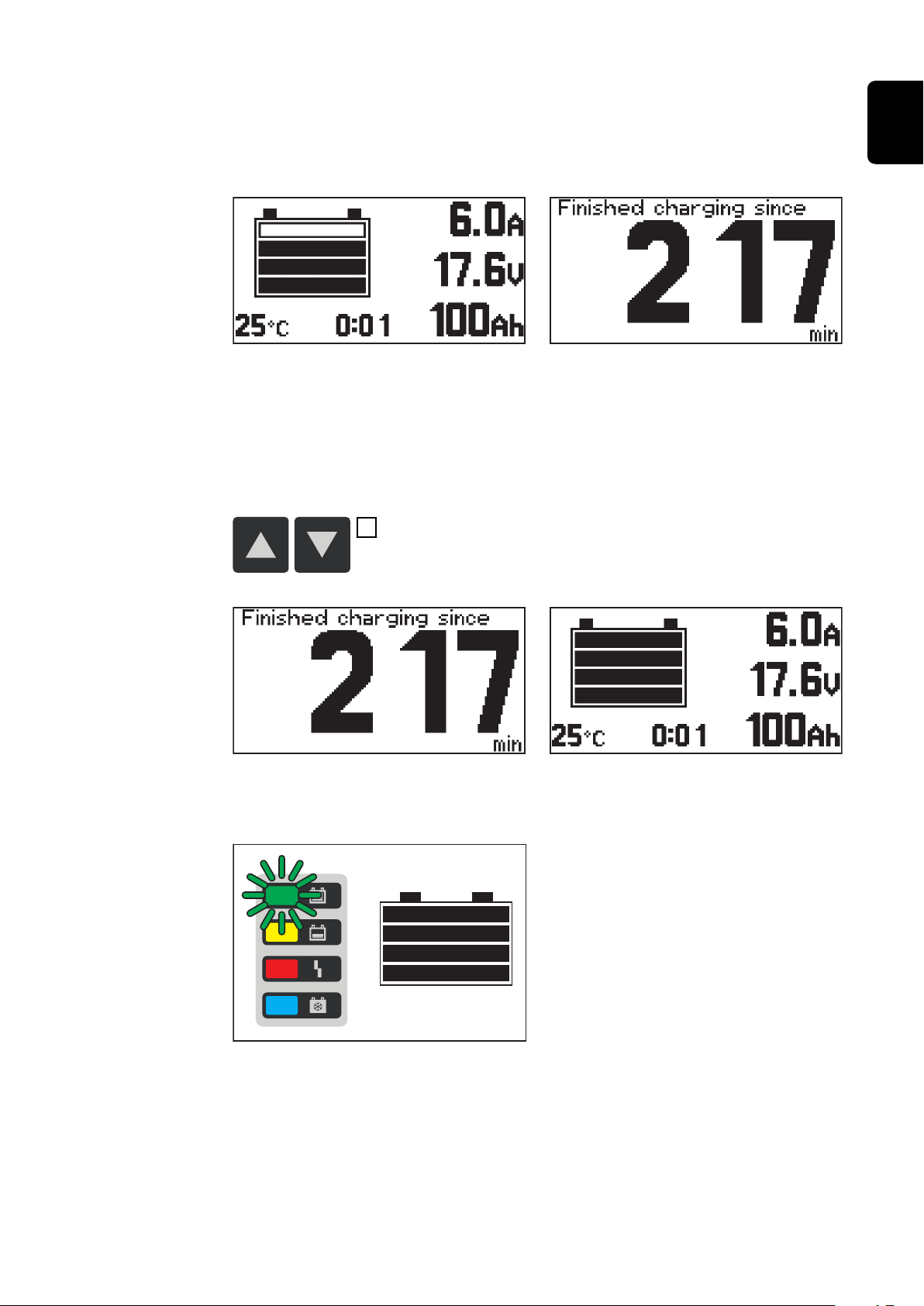

Akumulatora simbols apzīmē pašreizējo uzlādes stāvokli. Jo vairāk joslu tiek
attēlots, jo tālāk ir veikta pati uzlāde. Tiklīdz akumulators ir pilnībā uzlādēts,
parādās minūšu skaitītājs (attēls labajā pusē). Šis skaitītājs skaita minūtes kopš
uzlādes beigām un kalpo par palīgu, lai, lietojot vairākus akumulatorus, varētu
vienkāršāk noteikt, kurš akumulators ir visvairāk atdzisis.
Ja minūšu skaitītāja vietā vēl aizvien ir redzams standarta displejs:
Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju),
1
pārslēdzieties starp minūšu skaitītāju un standarta displeju
LV
Kad akumulators ir pilnībā uzlādēts, visas 4 akumulatora simbola joslas ir melnā
krāsā. Tiklīdz akumulators ir pilnībā uzlādēts, uzlādes iekārta uzsāk pēcuzlādi.
Displejā tiek attēlotas visas jos-
-
las
Spīd zaļais rādījums „Akumula-
-
tors ir uzlādēts”.
Akumulators vienmēr ir gatavs
-
lietošanai.
Akumulatoru pie uzlādes
-
iekārtas var atstāt pieslēgtu tik
ilgi, cik nepieciešams.
Pēcuzlāde neitralizē akumulato-
-
ra pašizlādi
25
Uzlādes
pārtraukšana
Uzlādi pārtrauciet šādi:
Nospiediet taustiņu „Stop / Start” (Apturēt / Sākt)
1
Uzlādes procesa pārtraukuma laikā:
mirgo indikators „Uzlāde” (dzeltens)
Turpiniet uzlādi šādi:
atkārtoti nospiediet taustiņu “Stop / Start” (Apturēt / Sākt)
2
Kamēr pie uzlādes iekārtas ir pieslēgts akumulators, uzlādi var pārtraukt un atkal
uzsākt, izmantojot taustiņu „Stop / Start” (Apturēt / Sākt). Displeja režīmus var
mainīt, izmantojot taustiņu „Izvēlne”, tā, kā aprakstīts sadaļā „Displejs”, bet to
var izdarīt tikai tad, kad pie uzlādes iekārtas nav pieslēgts akumulators.
26
Uzlādes pabeigšana
UZMNANĪBU!
Dzirksteles, kas rodas uzlādes vadu atvienošanas laikā, rada draudus.
Šādā gadījumā var tikt radītas smagas traumas un bojājumi.
Pirms izraujat vai atvienojat uzlādes kontaktdakšu, pārtrauciet uzlādi, no-
▶
spiežot taustiņu “Stop / Start” (Apturēšana/palaišana)
NORĀDE!
Akumulatora bojājumu risks, atvienojot to no lādētāja, ja uzlāde nav pilnībā pabeigta.
Tādējādi var tikt izraisīti akumulatora bojājumi.
Akumulatoru no lādētāja atvienojiet tikai tad, ja tas ir pilnībā uzlādēts (spīd
▶
zaļais indikators “Akumulators ir uzlādēts”)
Tiklīdz akumulators ir pilnībā uzlādēts un atdzisis, degs tālāk norādītie indikatori.
Indikators „Akumulators ir uzlādēts” (zaļš)
-
Indikators „Akumulators ir atdzesēts” (zils)
-
LV
Lai nodrošinātu optimālu akumulato-
ra kalpošanas ilgumu, atvienojiet to
pēc turpmākā ziņojuma tikai tad, kad
papildus zaļā krāsā degošajam indikatoram zilā krāsā deg indikators
„Akumulators atdzesēts”. Izmantojot
vairākas uzlādes iekārtas, vispirms
atvienojiet akumulatoru, kas tiek
uzlādēts visilgāk (un ir ar viszemāko
temperatūru).
Uzlādi pabeidziet šādi.
Nospiediet taustiņu “Stop / Start” (Apturēšana/palaišana)
1
Atvienojiet uzlādes spraudni
2
vai
(-) uzlādes vadu no akumulatora negatīvās spailes
(+) uzlādes vadu no akumulatora pozitīvās spailes
Nenosegtu uzlādes kontaktu gadījumā automātiskā tukšgaitas konstatēšanas
sistēma pārliecinās, ka uzlādes kontakti ir atslēgti no strāvas padeves.
27
Displejs
Displeja režīmu
pārskats
Nr. Funkcija
Standarta režīms
Standarta režīmā displejā ir redzami uzlādes parametri.
Statistikas režīms
Uzrāda iekārtas ekspluatācijas stāvokļu biežumu un kopējo uzlādes
reižu skaitu, kā arī sniedz pārskatu par pilnīgi visās un vidēji vienā
uzlādes reizē saražotajām Ah un uzņemto enerģijas daudzumu.
Vēstures režīms
Sniedz informāciju par visiem saglabātajiem uzlādes parametriem.
Konfigurācijas režīms
Konfigurācijas režīms iespējo visus iekārtas un uzlādes procesa iestatījumus.

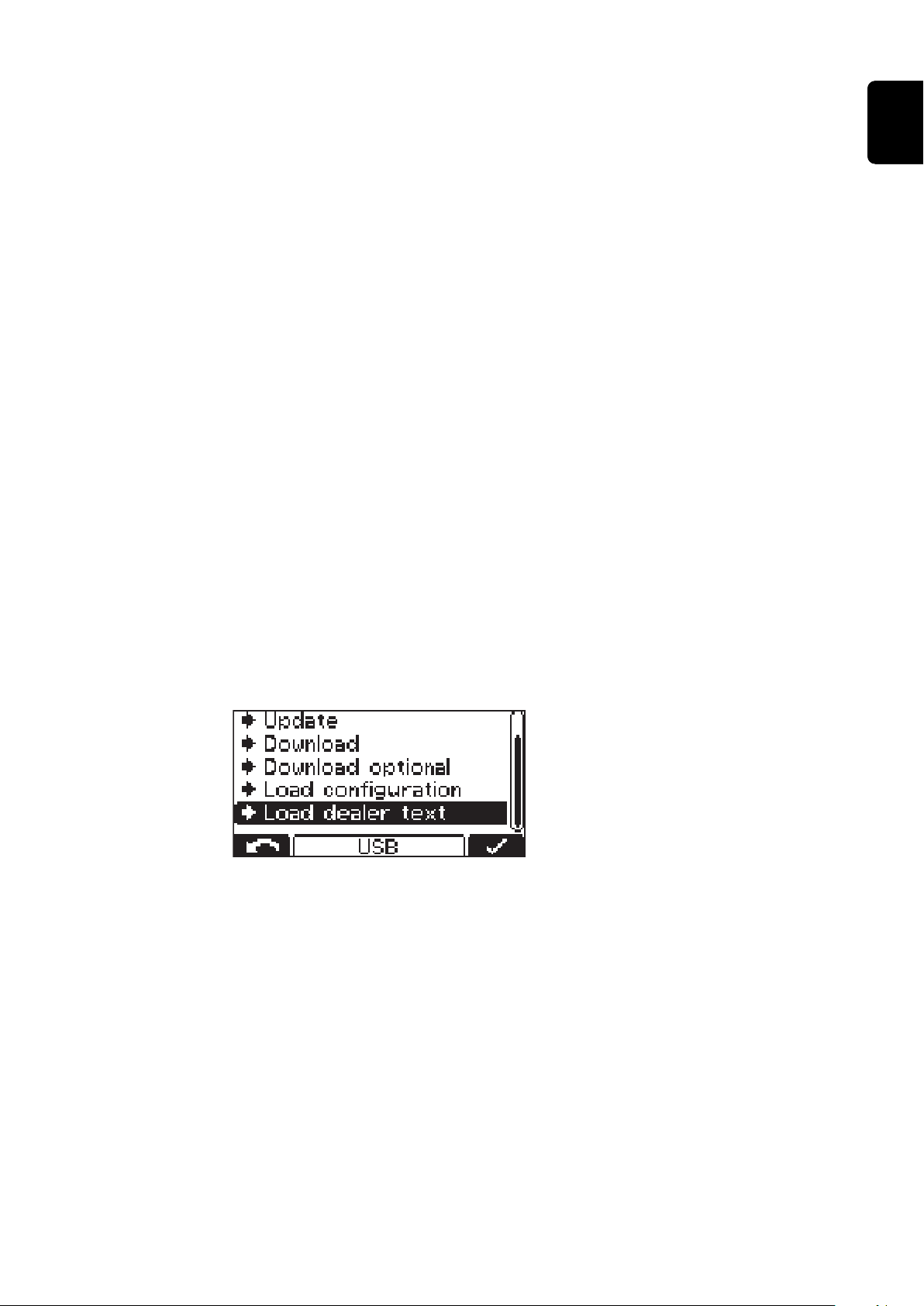

USB režīms
USB režīms ļauj atjaunināt iekārtu, saglabāt un augšupielādēt iekārtas
konfigurāciju, kā arī protokolēt uzlādes parametrus uzlādes laikā, izmantojot USB zibatmiņu.
Kamēr pie uzlādes iekārtas ir pieslēgts akumulators, uzlādi var pārtraukt un atkal
uzsākt, izmantojot taustiņu „Pause / Start” (Pauze/palaist). Displeja režīmus var
mainīt, izmantojot taustiņu „Izvēlne”, bet to var izdarīt tikai tad, kad pie uzlādes
iekārtas nav pieslēgts akumulators. Detalizēts displeja režīmu apraksts ir pieejams nākamajās nodaļās.
Uzlādes pārtraukuma laikā izvēlņu pieejamība ir ierobežota.
NORĀDE!
Uzlādes pārtraukuma laikā izvēlņu pieejamība ir ierobežota.
28
Standarta
režīms
Izvēlnes atlase
Kad tīkla kontaktdakša ir pievienota elektrotīklam, displejs automātiski darbojas
standarta režīmā.
Standarta režīmā displejā redzami
turpmākie uzlādes iekārtas parametri:
akumulatora veids (piemēram, Pb-
-
WET (Pb-MITRS));
uzlādes raksturlīkne (piemēram,
-
IUI);
nominālais spriegums (piemēram,
-
48 V);
ietilpība (piemēram, 300 Ah);
-
nedēļas diena, datums un laiks.
-
Uzlādes iekārtas parametrus var iestatīt individuāli. Detalizēta informācija pieejama sadaļā „Konfigurācijas režīms”.
LV
No standarta režīma uz izvēlnes atlasi var pāriet šādi:
aptuveni 5 sekundes turiet nospiestu taustiņu „Izvēlne”.
1
No pārējiem režīmiem uz izvēlnes atlasi var pāriet šādi:
īsi nospiediet taustiņu „Izvēlne”.
1
Vēlamā režīma atvēršana:
izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), izvēlieties vēlamā
2
režīma simbolu,
piemēram, akumulatora simbolu standarta režīmam;
-
apstipriniet „ķeksīša” simbolu ar taustiņu „Pause / Start” (Apturēt / palaist).
3
29
Statistikas
režīms
Statistikas režīmā horizontālās joslas
attēlo turpmāk norādīto iekārtas ekspluatācijas stāvokļu biežumu.
Tukšgaita („Idle”)
-
Uzlāde („Charging”)
-
Mainīgā uzlāde („Floatingcharge”)
-
Atdzesēšana („Cooldown”)
-
Kļūda („Error”)
-
Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), pārslēdzieties starp
1
lapām 1/2 un 2/2.
Lapā 2/2 ir redzamas tālāk norādītās
vērtības.
Kopējais uzlāžu („Charges”) reižu
-
skaits.
Kopējais saražoto ampērstundu
-
skaits.
Vidējais katrā uzlādes („Charge”)
-
reizē saražoto ampērstundu skaits.
Kopējais uzņemtās enerģijas dau-
-
dzums (kWh).
Vidējais katrā uzlādes („Charge”)
-
reizē uzņemtais enerģijas daudzums (kWh).
Uzņemtās enerģijas rādījums ir orientējoša vērtība, un nominālā jauda var līdz pat
5 % atšķirties no faktiskā enerģijas daudzuma. Mazākas jaudas gadījumā novirze
var būt lielāka.
30
Vēstures režīms Vēstures režīms sniedz informāciju par visiem saglabātajiem uzlādes paramet-
(1)
(2)
(3)
(4)
(5) (7)
(6)
riem. Lai varētu attēlot mainīgos vai atšķirīgos indikatorus, attēlā ir redzami divi
displeja logi.
Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), pārslēdzieties starp
1
katra saglabātā uzlādes procesa lapām.
Indikatora loga saturs
Uzlādes sākuma datums, piemēram, ceturtdiena, 19.06.14.
-
Uzlādes sākuma punkts, piemēram, 19:29 vai uzlādes ilgums, piemēram, 8 h
-
28 min.
Spriegums uzlādes sākumā, piemēram: 45,9 V.
-
Spriegums pēc 5 minūtēm, piemēram: 47,9 V
-
Spriegums uzlādes beigās, piemēram, 48,0 V.
-
Uzlādētās ampērstundas, piemēram, 397 Ah.
-
Uzlādētās kWh, piemēram, 19 kWh.
-
Uzlādes raksturlīkne, piemēram: 6 RI.
-
Iestatītais uzlādes ilgums, piemēram: 8–9 h, vai iestatītās Ah, piemēram:
-
400 Ah vai iestatītais uzlādes beigu punkts (nav attēlots).
LV
Uzrādītie simboli
Nr. Funkcija
(1) Akumulators pilnībā uzlādēts
Uzlāde ir pabeigta.
(2) Akumulators ir izlādējies
Uzlāde netika pabeigta.
(3) Izsaukuma zīme ar skaitli
Parādās brīdinājuma paziņojums ar atbilstošo statusa ziņojuma kodu. Detalizēta informācija pieejama sadaļā Statusa ziņojumi.
(4) Simbols ar skaitli
Tiek uzrādīta kļūda ar atbilstošo statusa ziņojuma kodu. Detalizēta informācija pieejama sadaļā Statusa ziņojumi.
31
(5) Taustiņu simbols ar ķeksīti
Uzlāde tika pareizi pabeigta, nospiežot taustiņu „Pause / Start” (Apturēt/
palaist).
(6) Taustiņa simbols ar krustu
Uzlāde tika pareizi pabeigta, nenospiežot taustiņu „Pause / Start” (Apturēt/palaist).
(7) Uzlādes specifikācijas
Uzlādes sākumā un beigās tiek parādīti noteikti akumulatora dati:
šūnu skaits;
ampērstundas;
raksturlīkne;
akumulatora veids.
Konfigurācijas
režīms
Konfigurācijas režīms piedāvā šādas iestatījumu iespējas:
„Charging settings” (Uzlādes iestatījumi): Akumulatora iestatījumi
Akumulatora veids, piemēram, „Mitrs”.
-
Uzlādes raksturlīkne, piemēram, „IU”.
-
Ietilpība (Ah) vai uzlādes laiks (h) atkarībā no uzlādes raksturlīknes.
-
Šūnas: spriegums (V) un akumulatora šūnu skaits vai automātiskā akumulato-
-
ra šūnu skaita iestatīšana.
BRĪDINĀJUMS!
Briesmas, kas rodas akumulatora bojājuma gadījumā.
Tādējādi var tikt radīti akumulatora bojājumi.
Automātisko akumulatora šūnu skaita iestatījumu drīkst izmantot tikai
▶
akumulatoriem, kuriem ir tālāk norādītais nominālais spriegums: 12 V un
24 V 24 V iekārtām, 24 V un 48 V 48 V iekārtām.
Neizmantot automātisko akumulatora šūnu skaita iestatīšanu tad, ja aku-
▶
mulators ir pilnībā izlādējies.
Citi iestatījumi:
-
nodrošina individuālas uzlādes raksturlīknes pielāgošanas iespējas.
„Additional functions” (Papildu funkcijas): Papildu funkcijas
Zils LED
-
Ārējā palaišana un apturēšana
-
Uzpildes indikators
-
Izvēles 1. zona
-
Atkārtota uzlādes palaišana elektrotīkla kļūdas gadījumā
-
32
„General options” (Vispārīgi iestatījumi): Vispārīgi iestatījumi
Valoda
-
Kontrasts
-
Laiks (hh: mm: ss)
-
Laika zona
Vasaras laiks / standarta laiks
Datums (dd:mm:gg)
-
Uzlādes kabeļa garums (m)
-
-
Uzlādes kabeļa šķērsgriezums (mm2)
Maiņstrāvas ierobežojums
-
Temperatūras vērtību mērvienība
-
Kods konfigurācijas izvēlnes pieejai aktivizēts/deaktivizēts.
-
USB zibatmiņā ierakstīto parametru (s) laika intervāli.
-
Atiestatīt statistiku
-
Atiestatīt vēsturi
-

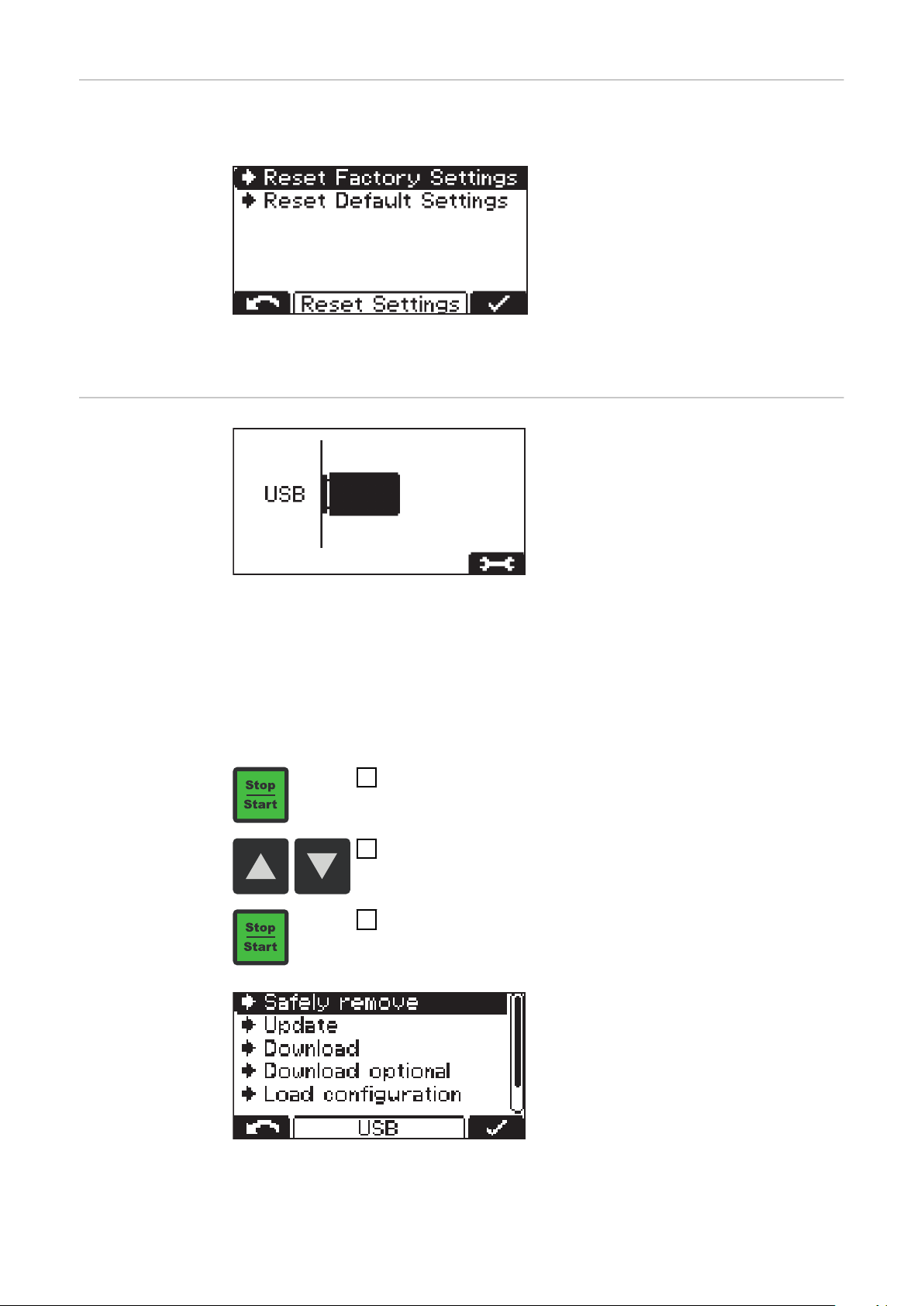

„Reset Settings” (Atiestatīt iestatījumus) –
iekļauts drošības jautājums („OK?” (Labi?)), lai vēlreiz apstiprinātu šo
-
darbību.
Ekrānā vispirms parādās pamatiestatījumu ekrāns ar datuma un laika
rādījumu un faktisko programmatūras
versiju.
LV
Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), varat izsaukt tālāk
1
norādīto informāciju.
Iekārtas sērijas numurs, kā arī konfigurācijas atmiņas sērijas numurs un
-
versija.
Vadības/jaudas elektronikas izdruka: aparatūras versija un sērijas numurs.
-
Programmatūra: galvenā programmatūra, sekundārā programmatūra,
-
primārā programmatūra un raksturlīkņu versija.
Konfigurācijas izvēlnes atvēršana:
nospiediet taustiņu „Pause / Start” (Pauze / palaist).
1
Parādās koda ievadīšanas pieprasījums.

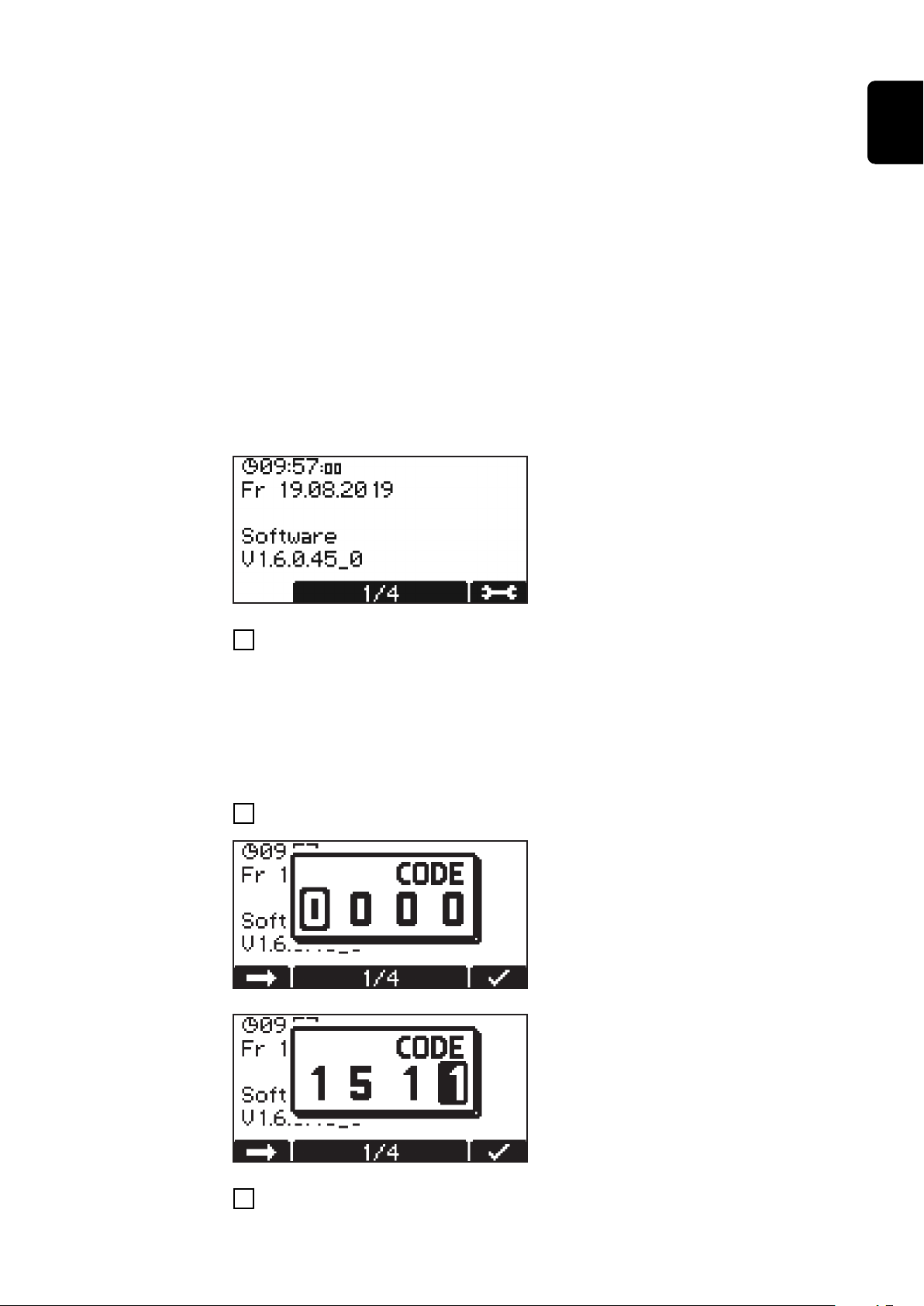

Nepieciešamo kodu „1511” ievadiet,
rīkojoties, kā norādīts turpmāk.
Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), ievadiet koda pirmo
1
punktu.
33
Izmantojot taustiņu „Izvēlne”, pārejiet uz nākamo koda punktu.
2
Pēc tam rīkojieties, kā aprakstīts iepriekš, līdz kods ir pilnībā ievadīts.
3
Apstipriniet ievadi ar taustiņu „Pause / Start” (Pauze / palaist).
4

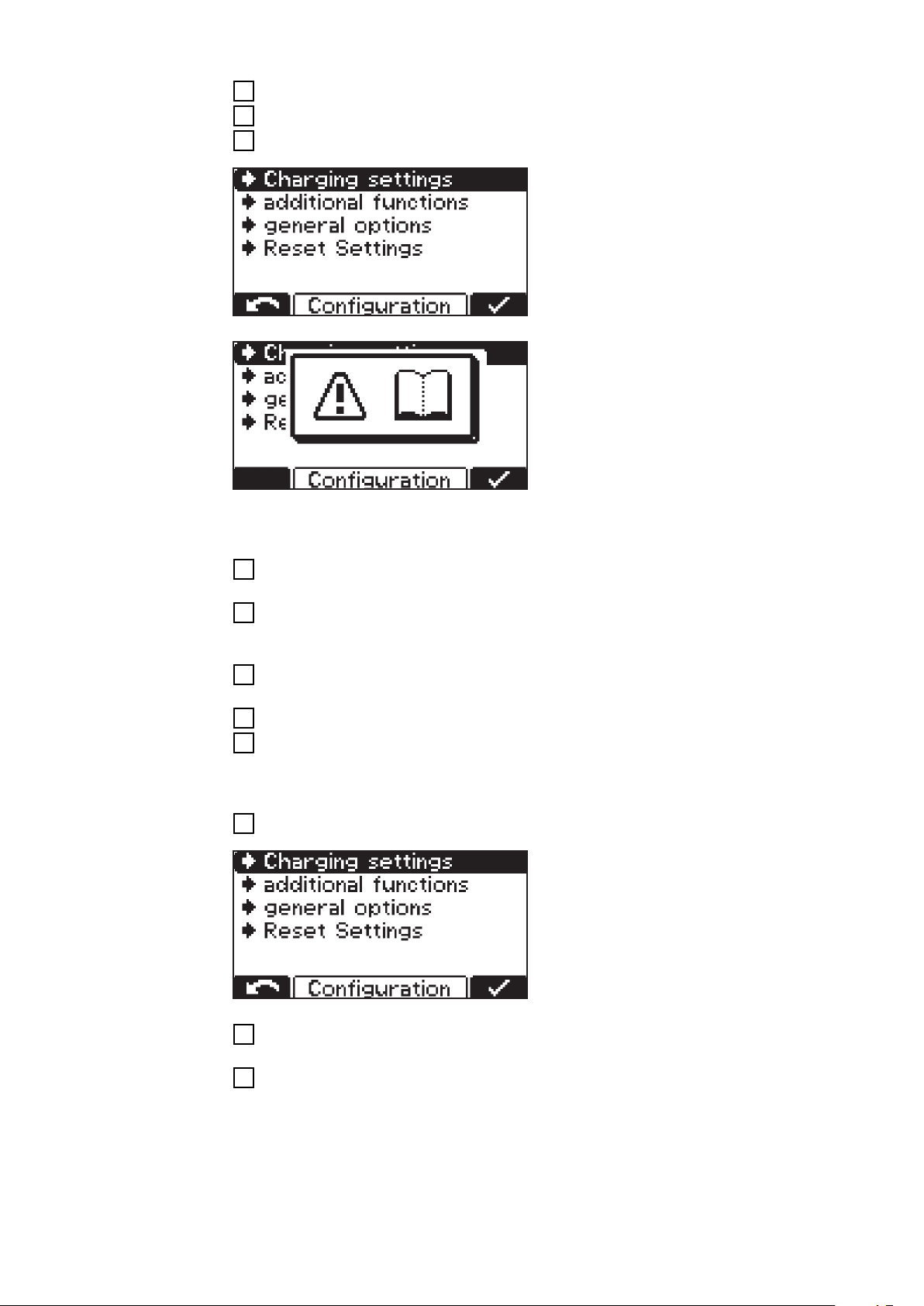

Tiks parādīts konfigurācijas režīma galveno izvēlnes punktu saraksts.
Izvēloties izvēlnes punktu, var
parādīties pieprasījums, aicinot izlasīt
lietošanas instrukciju. Apstipriniet šo
pieprasījumu, atkārtoti nospiežot taustiņu „Pause / Start” (Pauze / palaist).
Lai pārvietotos konfigurācijas izvēlnē un tās apakšizvēlnēs, rīkojieties, kā norādīts
turpmāk.
Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), atlasiet vēlamo
1
izvēlnes punktu.
Izmantojot taustiņu „Pause / Start” (Pauze / palaist) ,apstipriniet izvēlnes
2
punktu un atkārtoti apstipriniet drošības jautājumu (piemēram, „OK?” (Labi?)).
Ja nepieciešams, izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), vei-
3
ciet izvēli, piemēram, „Off / On” (Izslēgt / Ieslēgt), vai ievadiet vērtību.
Ievadi apstipriniet ar taustiņu „Pause / Start” (Pauze / palaist).
4
Ja pēc apstiprinājuma kursors pārlec uz nākamo iestatījumu vai punktu,
5
atkārtojiet punktos (3) un (4) aprakstītās darbības.
Lai izietu no aktuālās izvēlnes, rīkojieties, kā norādīts turpmāk.
Izmantojot taustiņu „Izvēlne”, atgriezieties atpakaļ uz augstāka līmeņa atlasi.
6
Piemēram, tālāk ir paskaidrots, kā veikt
uzlādes iestatījumus.
Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), atlasiet izvēlnes pun-
1
ktu „Uzlādes iestatījumi” („Charging settings”).
Apstipriniet izvēlnes punktu, izmantojot taustiņu „Pause / Start” (Pauze / pa-
2
laist).

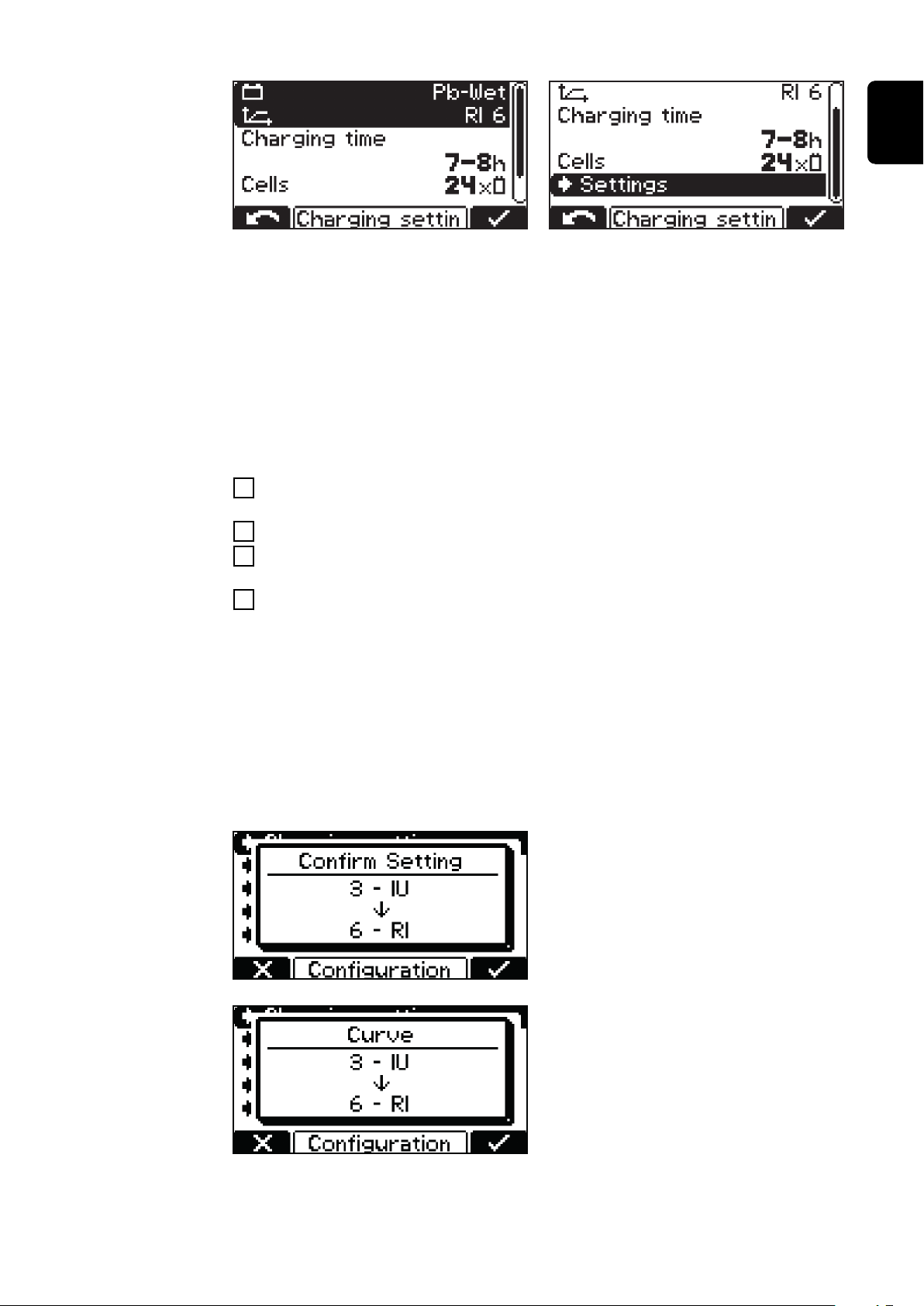

Parādās iestatījumu atlase izvēlnes punktam „Uzlādes parametri” („Charging
settings”):
34
Atkarībā no veiktās izvēles displeja rādījums var atšķirties. Ja tika izvēlēts akumulatora veids „Pb-WET” (Pb-MITRS) savienojumā ar raksturlīkni („Curve”) „RI” tā,
kā rādīts attēlā, rubrika „Ah” tiks aizstāta ar „Uzlādes laiks” („Charging time”) iestatījumiem.
Uzlādes laikam ir iestatāms gan sākuma laiks, gan arī beigu laiks. Sākuma laiku
var iestatīt vajadzības gadījumā; tad uzlādes laiks manuālas uzlādes sākšanas
gadījumā tiek noregulēts tikai pēc norādītā uzlādes beigu laika.
Piemērojot iestatījumus, lietotājs tiek vadīts cauri izvēlnei līdzīgi kā ar vedņa funkciju.
Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), atlasiet vēlamo para-
3
metru (piemēram, „Cells” (Šūnas)).
Apstipriniet parametru, izmantojot taustiņu „Pause / Start” (Pauze / palaist).
4
Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), iestatiet vēlamo
5
vērtību (piemēram, „24” akumulatora šūnu skaitam).
Ievadi apstipriniet ar taustiņu „Pause / Start” (Pauze / palaist).
6
LV
Ja konfigurācijas režīmā tiek izmainīts viens vai vairāki uzlādes procesam būtiski
iestatījumi, pirms konfigurācijas režīma pamešanas vēlreiz tiek vaicāts, vai
pārņemt šos uzstādītos iestatījumus.
Pametot konfigurācijas režīmu, ir jāapstiprina tālāk norādītie iestatījumi.
Raksturlīkne
-
Akumulatora ietilpība ampērstundās (izņemot Rl raksturlīkni)
-
Šūnu skaits
-
Kompensējošā uzlāde IESLĒGTA/IZSLĒGTA
-
Kontrolleru tīkla protokols
-
Piemērs.
Izmaiņu veikšana raksturlīknē, pārceļot
to no 3 – IUI (Pb-WET) uz 6 – RI (PbWET).
Ja iestatījums netiek apstiprināts,
uzlādes iekārta atkal pārslēdzas konfigurācijas režīmā, un iestatījuma vērtību
var izmainīt uz nepieciešamo vērtību.
35
Settings (Iestatījumi)
Tālāk ir detalizēts izvēlnes punkta „Settings” paskaidrojums „Uzlādes parametrs”
(„Charging settings”) izvēlnes punktam, kas tika apskatīts augstāk. Pārvietošanās
notiek, kā aprakstīts nodaļā “Konfigurācijas režīms”.
Parādās saraksts ar turpmāk norādītajām izvēles iespējām:
Atsevišķas izvēles iespējas ir detalizētāk aprakstītas turpmāk:

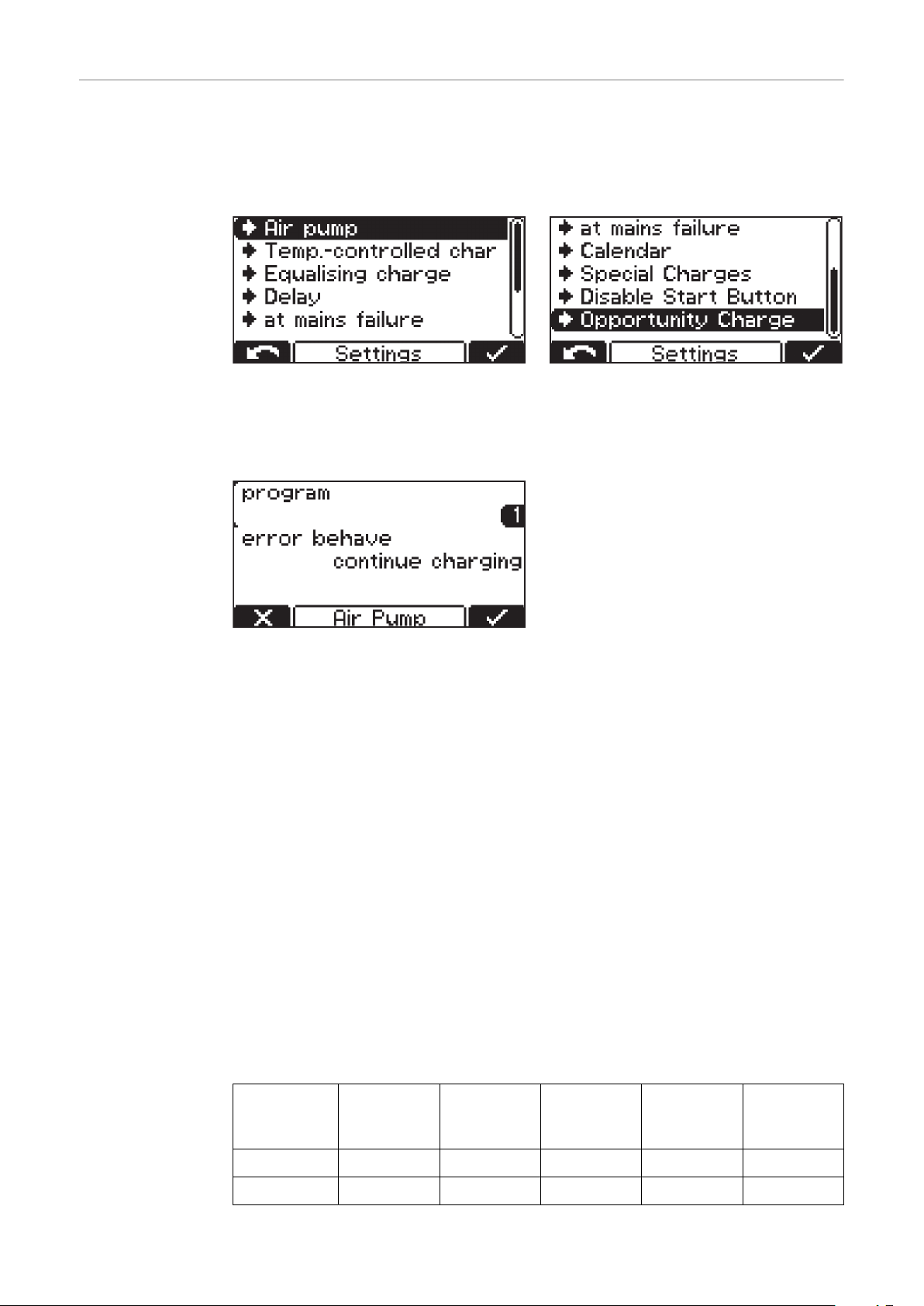

Elektrolītu cirkulācijas cikls (“Air pump” (gaisa sūknis)) – tikai 3 kW (C1)
iekārtām:
Elektrolītu cirkulācijas cikls tiek vadīts ar uzlādes iekārtas vadības sistēmu. Šim
nolūkam ir pieejamas vairākas izvēles iespējas.
detalizēta informācija par programmām pieejama nodaļas “Opcijas”
sadaļā “Elektrolītu cirkulācijas cikls 3
kW (C1)”.
Ir pieejami šādi iestatījumi elektrolītu cirkulācijai:
Off:
-
Elektrolītu cirkulācija izslēgta
-
Ilgstošs darba režīms („continuous”):
-
Elektrolītu cirkulācija nepārtraukti ieslēgta
-
Programma („program”) 1 no 5:
-
Rūpnīcā uzstādītās elektrolītu cirkulācijas cikla pārvaldības programmas
-
un to būtiskie parametri ir norādīti tabulā, kas dota nodaļas “Displejs” sadaļā “Iestatījumi”.
„Automatic” (automātiski):
-
Automātiska elektrolītu cirkulācijas caurplūdes regulēšana, ņemot vērā
-
iestatītos akumulatora parametrus
Lietotājs („user”) „On”/„Off” (Ieslēgt/Izslēgt):
-
Individuāli iestatījumi elektrolītu cirkulācijai
-
Iestatījumi „On” un „Off” (Ieslēgt/Izslēgt) nosaka gaisa plūsmas intervāla
-
impulsa/pauzes attiecību
Rūpnīcā uzstādītās elektrolītu cirkulācijas cikla pārvaldības programmas un to
būtiskie parametri ir norādīti tālāk dotajā tabulā:
Program
(programma)
1 30 min. 25 min. 1 x 5 min. 25 min.
ON 1 (IESLĒGTS 1)
OFF 1 (IZSLĒGTS 1)
Repeat
(Atkārtot)
ON 2 (IESLĒGTS 2)
OFF 2 (IZSLĒGTS 2)
36
2 3 min. 10 min. 4 x 3 min. 20 min.
3 3 min. 12 min. 1 x 3 min. 12 min.
4 5 min. 10 min. 3 x 5 min. 20 min.
5 2,5 min. 7,5 min. 1 x 2,5 min. 7,5 min.
Katrā no šīm programmām solenoīda vārsts uz kādu laiku atveras „IESLĒGTS 1”
(„ON 1”) un uz kādu laiku aizveras „IZSLĒGTS 1” („OFF 1”). Šis process atkārtojas tik bieži, kā norādīts „Atkārtošana” („Repeat”). Pēc šī atkārtojuma skaita
beigām process turpinās ar laikiem „IESLĒGTS 2” („ON 2”) un „IZSLĒGTS 2”
(„OFF 2”) līdz uzlādes beigām.
Termoregulējoša uzlāde („Temperature-controlled charging”):
Ir pieejami šādi iestatījumi termoregulējošai uzlādei:
automatic/OFF/required (obligāts):
-
automatic (automātisks) … Uzlādes raksturlīknes pielāgošana atkarībā no
-
temperatūras
OFF (IZSLĒGTS) ... Izmērītā akumulatora temperatūra paliek neievērota
-
obligāts („required”) …
-
Uzlāde tiek sākta tikai ar pieslēgtu temperatūras devēju
Kļūda, ja ir paaugstināta temperatūra („Error overtemperature”) ON/OFF:
-
ON (IESLĒGTS) ... Kļūdas ziņojums akumulatora temperatūras paaugst-
-
ināšanās gadījumā
Uzlādes process tiek pārtraukts, un uzlāde tiek turpināta tikai pēc atdzišanas un atkārtotas akumulatora pieslēgšanas
OFF (IZSLĒGTS) ... Nav kļūdas ziņojuma par paaugstinātu akumulatora
-
temperatūru
Brīdinājums par paaugstinātu temperatūru („Warning overtemperature”) ON/
-
OFF:
ON (IESLĒGTS) ... Brīdinājums par paaugstinātu akumulatora tempe-
-
ratūru
OFF (IZSLĒGTS) ... Nav neviena brīdinājuma par paaugstinātu akumula-
-
tora temperatūru
LV
Kompensējošā uzlāde („Equalising charge”):
37
OFF (IZSLĒGTS):
-
Kompensējošā uzlāde nenotiek.
Aizkave (“delay”):
-
Ja akumulators paliek pieslēgts pie uzlādes iekārtas iestatītās kompensējošās
uzlādes aizkaves laikā (“equalize charge delay”), notiek speciāls uzlādes
veids. Tas novērš skābes noslāņošanos.
Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kompensējošās uzlādes ilguma parametrus var izmainīt.
Nedēļas diena („Weekday”):
-
Jānorāda tā nedēļas diena, kurā tiks veikta kompensējošā uzlāde.
Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kompensējošās uzlādes ilguma parametrus var izmainīt.
Manuāla kompensējošā uzlāde (“Manuāli”):
-
Kompensējošo uzlādi var manuāli aktivizēt, nospiežot pogu uz displeja. Kompensējošā uzlāde tiek uzsākta pēc iestatītā aizkavējuma ar iestatītajiem parametriem. Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un
kompensējošās uzlādes ilguma parametrus var izmainīt. Šī funkcija ir pieejama tikai tradicionālo svina-skābes akumulatoru raksturlīknēm.
Ja tiek aktivizēts kāds kompensējošās uzlādes iestatījums, tad sākuma ekrānā ar
simbolu blakus iestatītajām ampērstundām / iestatītajam uzlādes laikam tiek
parādīts, vai tiek veikta kompensējošā uzlāde un vai tādu drīkst uzsākt.
Aizkave (“Delay”):
Uzlādes sākuma aizkave (“charge start delay”):
īstā uzlādes sākuma aizkaves laiks (minūtes), salīdzinot ar laiku, kad uzlāde tika
uzsākta
Uzlādes beigu aizkave (“charge end delay”):
signalizētās uzlādes beigu (piemēram, zaļš indikators) aizkaves laiks (minūtes),
salīdzinot ar faktiskām uzlādes beigām
Atkārtots uzlādes sākums elektrotīkla kļūdas gadījumā (“at mains failure restart
charging”):
ja ir aktivizēta šāda iespēja, kolīdz pēc traucējuma elektrotīkls atkal ir pieejams,
automātiski tiek uzsākta uzlāde.
Kalendārs (“Calendar”):
kalendāra funkcija ļauj automātiski uzsākt uzlādi pēc norādītajiem kritērijiem:
Laika intervāls, kurā nedrīkst notikt uzlāde, ja tiek pieslēgts akumulators
-
Laika intervāls, kurā ar noteikto 1. raksturlīkni jāuzsāk uzlāde, ja tiek pieslēgts
-
akumulators
Laika intervāls, kurā ar noteikto 2. raksturlīkni jāuzsāk uzlāde, ja tiek pieslēgts
-
akumulators
38
Lai aktivizētu laika intervālu,
1
jāizvēlas un jāapstiprina iestatījums
“ON” (Ieslēgt)
Pirmais izvēlnes punkts „Uzlādes iestatījumi” („Charging settings”) ļauj definēt 3 raksturlīknes:
akumulatora veids visām rak-
-
sturlīknēm:
piemēram, Pb slapjais („Pb-Wet”)
Raksturlīkņu iestatījumi atbilstošās
-
raksturlīknes izvēles gadījumā
Kalendāra funkcijas (“Calendar”) ietvaros pieejami citi iestatījumi:
Dienas konfigurācija 1–5:
(„Day Setting 1–5”):
Dienas konfigurācija ļauj iestatīt līdz
pat 5 dažādus uzlādes starta laika
profilus, kuri tiek definēti ar šīm iestatījuma iespējām:
LV
1. raksturlīknes simbols:
-
Laika intervāls, kurā jāuzsāk uzlāde
ar 1. raksturlīkni (piemēram:
00:00–06:00)
Apturēšana:
-
Laika intervāls, kurā nedrīkst notikt uzlāde (piemēram: 06:00–
20:00)
2. raksturlīknes simbols:
-
Laika intervāls, kurā jāuzsāk uzlāde
ar 2. raksturlīkni (piemēram:
20:00–24:00)
Ievērojiet!
Esošās uzlādes ar iestatītajiem laika intervāliem netiek ietekmētas.
Ja akumulatoru pievieno plkst. 05:45 (augšējais piemērs), tad uzlāde tiek pabeigta atbilstoši prasībām, to nepārtraucot iestatītajā laika intervāla beigu laikā
(piemērā – 06:00).
Ja akumulatoru pievieno apturēšanas laika intervālā, uzlāde automātiski tiek
uzsākta nākamajā laika intervālā.
Ja uzlāde tiek manuāli uzsākta apturēšanas laika intervālā, tā vienmēr tiek veikta
ar 1 raksturlīkni.
39

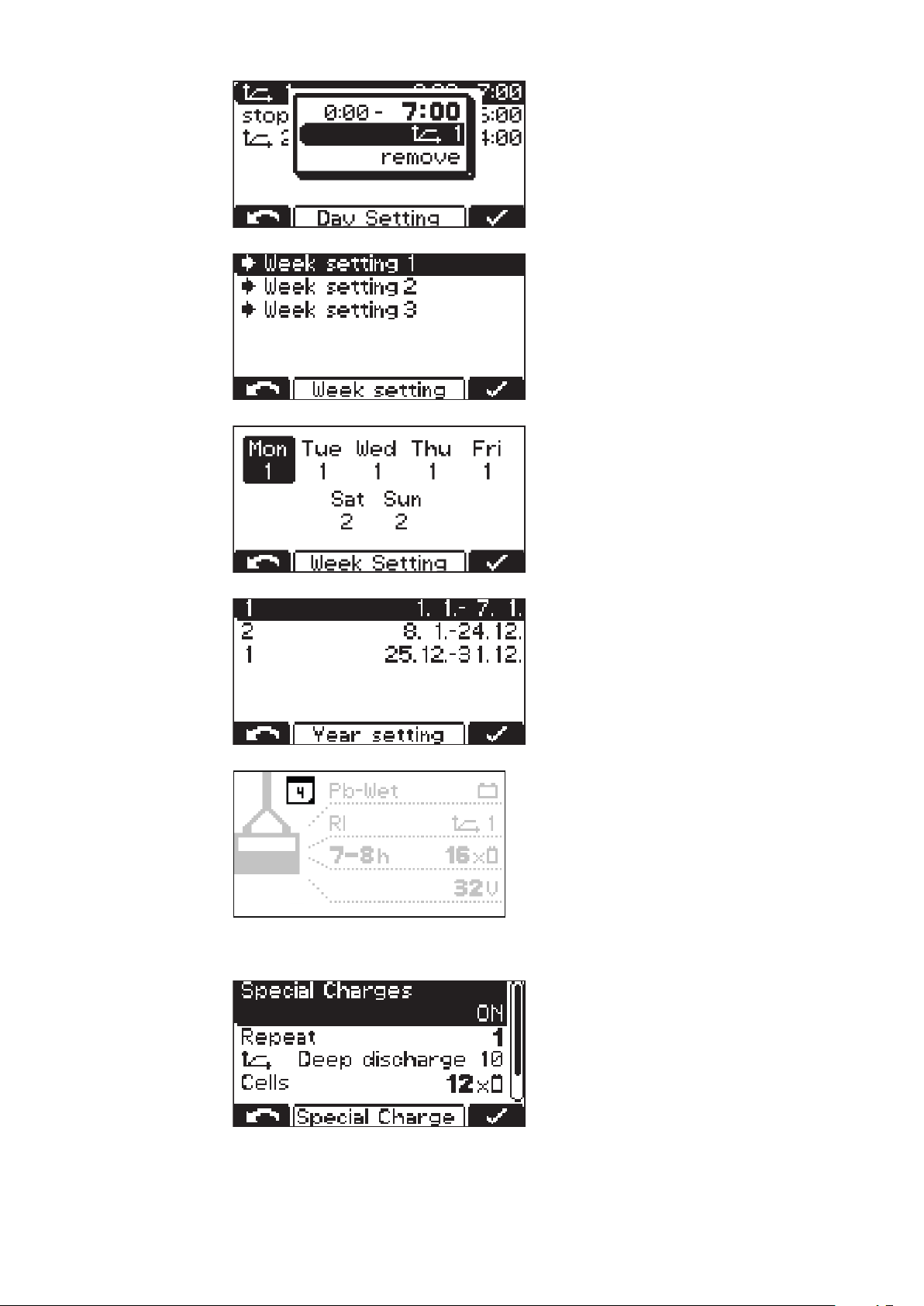

Papildu iestatījumu iespējas:
Piešķirto raksturlīkņu maiņa:
-
Raksturlīkņu simbols
Saistītās raksturlīknes noņemšana:
-
„noņemt” („remove”)
Nedēļas konfigurācija (“Week
Setting”):
Iespējams apvienot 3 dažādas
-
nedēļas konfigurācijas.
Katrai nedēļas dienai var piešķirt jau iepriekš izveidoto dienas konfigurāciju.
Speciālās uzlādes („Special Charges”):
Gada konfigurācija (“Year Setting”):
Vairākiem kalendāra laika posmiem
-
(piemēram, 1.1. –7.1.) var piešķirt
dažādas nedēļas konfigurācijas.
Kad aktivizēta kalendāra funkcija,
parādās kalendāra simbols ar attiecīgās dienas datumu (šeit ar skaitli 4).
Izvēloties „Speciālās uzlādes” („Special Charges”), uz īsu laiku tiek ļauts
veikt vienu vai vairākus speciālos
uzlādes veidus:
ON (IESLĒGTS): Funkcija akti-
-
vizēta
OFF (IZSLĒGTS): Funkcija deakti-
-
vizēta
40
Iestatījums „Atkārtošana” („repeat”) norāda alternatīvo uzlādes veidu biežumu,
līdz tiek atsākta nepārtraukta uzlāde ar sākotnējiem uzlādes parametriem:
Iestatījumu diapazons: No 1 līdz 99 atkārtojumiem
-
Papildus iespējami arī šādi iestatījumi:
Raksturlīkne:
-
piemēram, “Deep discharge 10”
(Dziļā izlāde 10)
Akumulatora šūnu skaits
-
„Cells” — piemēram, 12x
Akumulatora ietilpība Ah:
-
piemēram, 375 Ah
Deaktivizēt Start taustiņu („Disable Start Button”):
ON (IESLĒGTS):
-
Uzlādi nevar uzsākt ar taustiņu „Stop / Start” (Apturēt / Sākt), lai, piemēram,
novērstu neatļautu piekļuvi.
OFF (IZSLĒGTS):
-
Uzlādi var uzsākt ar taustiņu „Stop / Start” (Apturēt / Sākt).
Speciālā starpuzlādes funkcija (“Opportunity Charge”):
Lai palielinātu akumulatora ekspluatācijas laiku, ir iespējams,
piemēram, uzlādēt akumulatoru
atkārtoti, kad to nelieto.
ON (IESLĒGTS): Funkcija akti-
-
vizēta
OFF (IZSLĒGTS): Funkcija deak-
-
tivizēta
LV
Pieejami šādi raksturlīkņu iestatījumi:
Raksturlīkne:
-
„Curve” — piemēram, RI — PbWet
Uzlādes laiks:
-
„Charging time” — piemēram, 5–
6 h
Kad starpuzlāde ir ieslēgta režīmā „ON” (Ieslēgts) un akumulators ir pieslēgts,
parādās šāds rādījums:
Attēls pa kreisi: rādījums pie izvēlētās Rl raksturlīknes
-
Attēls pa labi: Indikācija pie pārējām raksturlīknēm
-
Starpuzlādes ieslēgšana:
Atlasiet „Rotora simbolu” (1) ar taustiņu „Up” (Uz augšu)
-
41
(1)
Attēls pa kreisi: „Rotora simbols” (1)
-
Attēls pa labi: Rādījums, uzsākot starpuzlādi
-
42
Papildu funkcijas Detalizēts skaidrojums par izvēlnes punktu „Papildu funkcijas” („Additional
functions”) pieejams konfigurācijas režīmā. Pārvietošanās notiek, kā aprakstīts
nodaļā „Konfigurācijas režīms”.
Atlasiet izvēlnes punktu „Papildu
1
funkcijas” („Additional functions”).
Parādās saraksts ar turpmāk norādītajām izvēles iespējām.
LV
Atsevišķas izvēles iespējas ir detalizētāk aprakstītas turpmāk.
Zilā indikatora „Zila LED” („Blue LED”) iestatīšana
Laika (minūtes) iestatīšana, pēc kura būtu jādeg zilajam indikatoram „Akumulators atdzesēts”, lai signalizētu par pietiekami atdzesētu akumulatoru. Iestatāmā
vērtība ir laiks no uzlādes beigām.
Savienojumā ar iespēju „Termoregulējoša uzlāde” ir iespējams iestatīt temperatūras vērtību, pēc kuras pārsniegšanas būtu jādeg zilajam indikatoram „Akumulators atdzesēts”, lai signalizētu par pietiekami atdzesētu akumulatoru.
Ārējā ieslēgšana/izslēgšana („external start/stop”)
Ārējai ieslēgšanas/izslēgšanas funkcijai ir pieejami šādi iestatījumi.
Taustiņš („Button“)
Izmantojot taustiņu „OK/STOP” (Labi/Sākt), funkciju var simulēt ar ārējo
-
taustiņu.
43
Normāls
Ieslēgšana ON (Ieslēgta)
-
Uzlāde tiek veikta, kad tiek pieslēgts ārējais slēdzis un atpazīts akumulators
vai pievienota uzlādes kontaktdakša, pieslēgts palīgkontakts un atpazīts akumulators.
Ieslēgšana OFF (Izslēgta)
-
Uzlāde tiek ieslēgta, kad tiek pievienots akumulators.
Apturēšana ON (Ieslēgta)
-
Uzlāde tiek pārtraukta, atverot ārējo slēdzi
vai izraujot uzlādes kontaktdakšu, kad tiek atvērts palīgkontakts.
Apturēšana OFF (Izslēgta)
-
Ārēja slēdža vai palīgkontakta atvēršana tiek ignorēta.
Kontaktu konstatācija („Contact detection”)
ON (Ieslēgts)
-
Ja ieslēgšanai ir iestatīs režīms Normal ON (Normāli ieslēgts), tiek pieslēgts
akumulators un ārējais ieslēgšanas/izslēgšanas kontakts nav slēgts, tiek
rādīta 16. kļūda.
Ja apturēšanai ir iestatīts režīms Normal ON (Normāli ieslēgts), tika uzsākta
uzlāde, ārējais ieslēgšanas/izslēgšanas kontakts tiek atvērts un akumulators
netiek noslēgts, tiek rādīta 16. kļūda.
OFF (Izslēgts)
-
Kontaktu konstatācija netiek izpildīta.
Uzpildes indikators („Refill Indicator”)
uzpildes indikators parādās brīdī, kad akumulatorā ir jāiepilda destilēts ūdens.
Laiku, kad ir nepieciešama iepilde, var noteikt, kā norādīts tālāk.
Katru x. nedēļu un nedēļas dienu,
piemēram, uzpildīt ūdeni katru 2. nedēļu piektdienā
-
Uzpildes uzaicinājuma apstiprinājums nav nepieciešams, ja ir aktīvs iestatījums
„OFF” (Izslēgts).
Izvēles zona („Option Section”)
Izvēles 1. zona
Iestatīšanas iespējas:
-
CAN1 (iespēju lodziņš)
Cool Bat Guide Easy (tikai Fronius varianti)
44
Izvēles 2. zona (tikai 3 kW)
Iestatīšanas iespējas:
-
CAN2 (iespēju lodziņš)
AirPuls (EUW)
Stāvokļa izejas (tikai 3 kW)
Iestatījums ārējai lampai (normālai vai RGB)
-
Atkārtots uzlādes sākums elektrotīkla kļūdas gadījumā („at mains failure restart charging”)
Ja ir aktivizēta šāda iespēja, kolīdz pēc traucējuma elektrotīkls atkal ir pieejams,
automātiski tiek uzsākta uzlāde.
LV
45
Vispārīgi iestatījumi
Detalizēts skaidrojums par izvēlnes punktu „Vispārīgi iestatījumi” („general options”) pieejams konfigurācijas režīmā.
Atlasiet izvēlnes punktu „Vispārīgi
1
iestatījumi” („general options”).
Parādās saraksts ar turpmāk norādītajām izvēles iespējām.
valoda („Language”);
-
displeja iestatījumi;
-
kontrasts („Contrast”);
-
spilgtums („LED brightness”);
-
Ah rādījums uzlādes beigās
-
(„Show Ah at charge end”)
ON/OFF (ieslēgts/izslēgts);
laiks („Time”) un datums („Date”);
-
vasaras laiks („daylight saving
-
time”) / standarta laiks;
iepriekš definētas laika zonas;
-
lietotāja definētas laika zonas.
-
Uzlādes kabelis (“Charging cable”):
uzlādes kabeļa parastais garums
-
(m)
Kabeļa šķērsgriezums (“Cable cross section”):
Uzlādes kabeļa šķērsgriezums (mm²)
-
Maiņstrāvas ierobežojums (“AC current consumption”):
paredzēts, lai maksimāli uzņemto
-
iekārtas strāvu pielāgotu vietējai
elektroinstalācijai vai iekārtas kontaktdakšai, kas ir piemontēta
iekārtai.
46
Katrai iekārtas klasei ir atšķirīgas
-
minimālās un maksimālās vērtības.
Minimālā jauda ir aptuveni 25 % no
attiecīgās iekārtas maksimālās izejas jaudas.
Temperatūra (“Temperature”):
Temperatūra °C / °F
-
Kods:
Nepieciešama / nav nepieciešama koda ievade konfigurācijas režīmam („Code
-
ON / OFF”)
LV
USB laika intervāls (“USB Logging Time”):
laika intervāls ar USB protokolēja-
-
mam uzlādes parametram (s)
(„USB Logging Time”).
Atiestatīt statistiku (“Reset statistics”)
Atiestatīt vēsturi (“Reset history”)
Detalizētu informācija par statistiku un vēsturi atradīsiet nodaļās „Statistikas
režīms” un „Vēstures režīms”.
47
Iestatījumu atiestate
Šajā izvēlnes punktā ir pieejamas divas iespējas, kā atiestatīt visus veiktos iestatījumus:
„Reset Factory Settings” (Rūpnīcas iestatījumu atiestatīšana)
Atiestata izvēlētos iestatījumus uz
-
rūpnīcas noklusējuma iestatījumiem.
„Reset Default Settings” (Noklusējuma
iestatījumu atiestatīšana)
Atiestata veiktos iestatījumus uz
-
ražotāja noklusējuma iestatījumiem.
USB režīms USB režīmā ekrānā redzams, vai ir pie-
vienota USB zibatmiņa.
USB zibatmiņai ir jāatbilst šādām specifikācijām:
formatēšana — FAT32;
-
maks. ietilpība 32 GB;
-
nav pieejama vairākkārtēja no-
-
dalīšana.
Programmatūra „I-SpoT VIEWER” nodrošina USB zibatmiņas datu vizualizāciju
un novērtējumu.
Pievienojiet USB zibatmiņu tikai tad, ja netiek veikta vai pārtraukta uzlāde.
Ja uzlādes process ir pārtraukts un nav pabeigts, var veikt tikai datu nolasīšanu,
bet nevar veikt atjauninājumu vai konfigurācijas ielādi.
Ar taustiņu „Stop/Start” (Apturēt / Sākt) pārslēdziet uz
1
nākamo iestatījumu.
Izmantojot taustiņu „Up / Down” (Uz augšu / Uz leju),
2
pāršķirstiet iestatījumus
Apstipriniet vēlamo iestatījumu, izmantojot taustiņu „Stop /
3
Start” (Apturēt / Sākt).
48
„Droša noņemšana” („Safely remove“)
-
Brīdī, kad ir pabeigta vēlamā darbība, varat veikt drošu USB zibatmiņas
noņemšanu.
„Update” (Atjaunināšana)
-
Atveras saraksts ar USB zibatmiņā saglabātajiem piemērotajiem atjaunināšanas failiem.
Vēlamo failu var izvēlēties un apstiprināt tāpat kā pāršķirstīt iestatījumus.
Nepārdēvējiet automātiski piešķirtos atjaunināšanas faila nosaukumus!
„Download” (Lejupielāde)
-
I-SPoT VIEWER nepieciešamie iekārtas protokolēto uzlādes parametru dati
tiek saglabāti USB zibatmiņā.
Papildus tiek saglabāti arī notikumi, tā dēvētie „Events”, iekārtas iestatījumi
un lietotāju raksturlīknes (konfigurācija).
Datu reģistrētājam var iestatīt šādus laika diapazonus:
1 mēnesis;
-
3 mēneši;
-
visi;
-
kopš pēdējās reizes.
-
„Download optional” (Lejupielādes izvēles iespēja)
-
Ir pieejamas tālāk norādītās izvēles iespējas.
I-SPoT VIEWER
-
Protokolēto datu saglabāšana notiek identiski lejupielādei, tikai to veic ar
I-SPoT VIEWER datiem.
Saglabāt datu reģistrētāja datus
-
Protokolēto datu saglabāšana notiek identiski lejupielādei, tikai šajā
gadījumā nevis I-SPoT VIEWER, bet gan „.csv“ formātā.
(„.csv” failu automātiski izveidotā mapju struktūra: *
Fronius\<iekārtas sērijas numurs>\Charges\<yyyymmdd>
\<hhmmss.csv>)
Saglabāt notikumus
-
Notikumi jeb „Events” tiek saglabāti USB zibatmiņā.
Saglabāt konfigurāciju
-
Iekārtas iestatījumi tiek saglabāti USB zibatmiņā.
LV
„Ielādēt konfigurāciju” („Load configuration“)
-
Iekārtā tiek ielādēta USB diskā saglabātā informācija un piemērotā iekārtas
konfigurācija, tiklīdz šādi konfigurācijas dati kļūst pieejami.
„Ielādēt tirgotāju tekstu” („Load dealer text“)
-
Šeit var ielādēt teksta failus no USB zibatmiņas, kuri tiek attēloti iekārtas
kļūdas brīdī. Teksta fails var ietvert, piemēram, tirgotāja kontaktinformāciju.
Fails USB zibatmiņā jāsaglabā „.txt” formātā ar „unicode” kodējumu. Faila
nosaukumam jābūt „dealer.txt”. Maksimālais rakstzīmju skaits ir 99.
* Pievienojot USB zibatmiņu uzlādes laikā, „.csv“ faili tiek saglabāti tieši
USB zibatmiņā. Arī šeit ir automātiski izveidota mapju struktūra, un tā
atšķiras tikai ar to, ka mapes „Datalog” (Datu žurnāls) vietā ir mape „Charges” (Uzlādes).
49
Statusa ziņojumi
Ja ekspluatācijas laikā rodas traucējums, displejā var parādīties noteikti statusa
ziņojumi. Tam var būt vairāki iemesli:
akumulators ir pievienots nepareizi;
-
ir pievienots akumulators ar neatbilstošu spriegumu;
-
iekārta ir pārkarsusi;
-
kļūda aparatūrā vai programmatūrā.
-
Ja displejā redzams kļūdas ziņojums un jūs pats kļūdu nevarat novērst, rīkojieties,
kā norādīts tālāk.
Pierakstiet redzamo statusa ziņojumu: piemēram, „Statecode (31)” (Statusa
1
kods (31)).
Pierakstiet iekārtas konfigurāciju.
2
Sazināšanās ar servisu
3
Iekārtas kļūdas gadījumā var parādīties brīvi definējams teksts ar, piemēram,
tirgotāja kontaktinformāciju. Detalizētu informāciju atradīsiet sadaļā „USB
režīms”.
Statusa ziņojums ārēja iemesla dēļ
Numurs Cēlonis
(11) Tīkla pārspriegums/pazemināts spriegums
(13) Ārējā temperatūras devēja bojājums
(14) Elektrolītu cirkulācijas bojājums (spiediena slēdzis nepārslēdzas)
(16) Ārējais Start/Stop nav slēgts
(17) Brīvgaitas konstatācijas funkcijas vairākkārtēja nostrādāšana
lādēšanas laikā (piem., nodiluši uzlādes kontakti)
Statusa ziņojumi akumulatora kļūdas gadījumā
Numurs Cēlonis
(22) Pazemināts akumulatora spriegums
(23) Paaugstināts akumulatora spriegums
(24) Akumulators pārāk karsts (tikai ar ārēju temperatūras devēju)
(25) Pazemināta akumulatora temperatūra (tikai ar ārēju tempe-
ratūras devēju)
(26) Konstatēts šūnu defekts
(29) Nepareizi pievienots akumulators
50
Statusa ziņojumi uzlādes kļūdas gadījumā
Numurs Cēlonis
(31) Pārsniegts laiks I1 fāzē
Statusa ziņojumi uzlādes kļūdas gadījumā
Numurs Cēlonis
(32) Laika pārsniegšana U1 fāzē
(33) Paaugstināts akumulatora spriegums I2 fāzē
(34) Pārsniegtas Ah
(35) Pārsniegts laiks I2 fāzē
(36) Nav sasniegts I2 fāzes nominālais spriegums (tikai ar formāta
raksturlīkni)
(37) RI uzlādes kļūda
(38) Nevar sasniegt iestatīto uzlādes laiku
Statusa ziņojumi pēc kļūdas primārajā ķēdē
Numurs Cēlonis
(500) Primārā temperatūras devēja bojājums
(503) Primārās temperatūras paaugstināšanās
(504) Ventilatora spriegums ārpus pielaides intervāla
(505) Zemsprieguma/pārsprieguma starploks
(507) Primārais barošanas spriegums ārpus pielaides
LV
(508) Elektroapgādes traucējums
(510) Primārās EEPROM kļūda
(527) Fāzgriezēja pārstrāva
(530) Komunikācijas kļūda
(532) Mikrokontroliera kļūda (piemēram, dalīts ar 0)
(533) Balstspriegums ārpus pielaides intervāla
(534) Palaišanas kļūda
(535) PFC pārstrāva
(536) Bojāts fāzgriezis vai PFC
Statusa ziņojums, ja ir kļūda sekundārajā ķēdē
Numurs Cēlonis
(520) Sekundārā temperatūras devēja bojājums
(521) Sekundārā temperatūras paaugstināšanās
(522) Drošinātāja bojājums
(524) Balstspriegums ārpus pielaides intervāla
(525) Sprieguma novirzes kompensācijas problēma
(526) Sprieguma novirze ārpus pielaides intervāla
(529) Sekundārā komunikācija nedarbojas
(531) EEPROM darbības traucējumi/piekļuve nedarbojas
(532) Mikrokontroliera kļūda (piemēram, dalīts ar 0)
(537) Kļūdains strāvas mērījums
(570) Nevar pārslēgt sekundāro releju
51
Statusa ziņojums, ja ir kļūda sekundārajā ķēdē
Numurs Cēlonis
(571) ADC/SPI kļūda
Statusa ziņojums, ja ir kļūda vadībā
Numurs Cēlonis
(540) CFM kļūda/defekts
(541) Nav sekundārās komunikācijas
(542) Neizdevās sekundārā inicializēšana
(543) Programmas/atmiņas kļūda raksturlīkņu vadībā
(544) Programmas/atmiņas kļūda raksturlīkņu vadībā
(545) Neizdevās primārā inicializēšana
(546) Neizdevās atjaunināšana
(547) Neizdevās ielādēt/saglabāt iestatījumus
(548) Neizdevās ielādēt/saglabāt raksturlīkņu iestatījumus
(549) Uzlādi neizdevās turpināt pēc strāvas padeves pārtraukuma
(piemēram, bojāts rezerves akumulators)
(550) Nav iestatīts laiks
(551) Konstatētas izmaiņas aparatūrā
(552) Nav derīgs CFM
52
Opcijas
Drošība Lai pieslēgtu papildaprīkojumu, ir daļēji jāatver korpuss.
UZMNANĪBU!
Pastāv elektriskās strāvas trieciena radīti draudi.
Tādējādi var tikt radīti smagi ievainojumi vai iestāties nāve.
Korpusu drīkst atvērt tikai ražotāja apmācīti servisa speciālisti.
▶
Darbu pie iekārtas ar atvērtu korpusu drīkst veikt tikai tad, kad iekārta ir at-
▶
vienota no elektrotīkla.
Izmantojot piemērotu mēraparātu, jāpārliecinās, ka elektriski uzlādētās
▶
montāžas daļas (piemēram, kondensatori) ir pilnībā izlādējušās.
Izmantojot labi salasāmu, saprotamu brīdinājuma zīmi, jānodrošina, ka
▶
iekārta līdz darbu beigšanai ir atvienota no elektrotīkla.
UZMNANĪBU!
Neatbilstoši paveiktu darbu rezultātā pastāv draudi.
Šādā gadījumā var tikt radīti smagi savainojumi un bojājumi.
Jebkādus darbus, kas saistīti ar papildaprīkojuma pieslēgšanu, drīkst veikt ti-
▶
kai ražotāja apmācīti servisa tehniķi.
Ja attiecīgajam papildaprīkojumam ir atsevišķa uzstādīšanas instrukcija vai
▶
brošūra, jāievēro tajā sniegtās brīdinājuma norādes un ieteikumi.
Izmantojot jebkādu papildaprīkojumu ar elektrisku pieslēgumu, pēc pieslēgu-
▶
mu ierīkošanas jāveic tehniskās drošības pārbaude atbilstoši piemērojamajiem valsts un starptautiskajiem standartiem.
Papildu informāciju par drošības pārbaudi saņemsiet savā pilnvarotajā servisa
▶
centrā.
Nepieciešamības gadījumā servisa centrs nodrošinās jums vajadzīgos doku-
▶
mentus.
LV
Elektrolītu cirkulācijas cikls
3 kW (C1)
NORĀDE!
Iesūcoties elektrolītiem no akumulatora vai ekspluatējot iekārtu bez pretspiediena, pastāv draudi.
Tā rezultātā var tikt bojāts gaisa sūknis.
Uzlādes iekārtu vienmēr uzstādiet tā, lai tā atrastos vismaz 0,5 m (1 pēdu
▶
7,69 collas) pāri uzlādējamam akumulatoram.
Uzlādes iekārtas saspiestā gaisa izplūdes izeju akumulatoram vienmēr pievie-
▶
nojiet ar šim mērķim paredzētu, tehniski nevainojamu šļūtenes savienojumu.
NORĀDE!
Neievērojot pieļaujamo tīkla sprieguma pielaidi, pastāv draudi.
Šādā gadījumā var tikt radīti nopietni darbības traucējumi vai bojājumi.
Elektrolītu cirkulācijas izvēles iespējai attiecībā pret lādētāju ir spēkā tīkla
▶
sprieguma pielaide -10 %.
Papildu elektrolīta cirkulācijas sistēma padod gaisu uz akumulatoru, izmantojot
īpaši šim mērķim paredzētas kapilārcaurules. Tā rezultātā rodas intensīvs elektrolītu sajaukums. Līdz ar to tiek samazināta akumulatora sasilšana, paaugstināta
akumulatora izturība, kā arī tiek samazināts ūdens zudums uzlādes laikā.
53
Ja sūkņa defekta vai neblīvuma dēļ savienojumā ar akumulatoru tiek konstatēta
kļūda, rādītājā redzams statusa ziņojums „Statecode 14” (Statusa kods 14). Šo
defektu var uzrādīt, piemēram, izmantojot signālspuldzi kā summārās kļūdas
rādījumu.
Elektrolīta cirkulācijas svars:
„Set Air Puls” (Iestatīt gaisa impulsus) + gaisa padeves šļūtene
3 kW (C1) 2,5 kg (5,51 mārciņa)
Elektrolīta cirkulācijas gaisa filtra ieliktnis
Gaisa filtra ieliktnis gaisa sūknim jātīra vienu reizi gadā. Ļoti putekļainā vidē
tīrīšanas intervāls ir atbilstoši jāsaīsina. Lai iztīrītu gaisa filtra ieliktni, to ir nepieciešams demontēt. Izņemiet gaisa filtra ieliktni, to paceļot ar skrūvgriezi, un tad
atkal uzstādiet to atpakaļ, rīkojoties šādi:
NORĀDE!
Pievienojot gaisa filtram neatbilstošas uzlādes iekārtas, pastāv draudi.
Tā rezultātā var tikt izraisīti bojājumi.
Gaisa filtram pievienojiet tikai ražotāja apstiprinātas uzlādes iekārtas.
▶
54

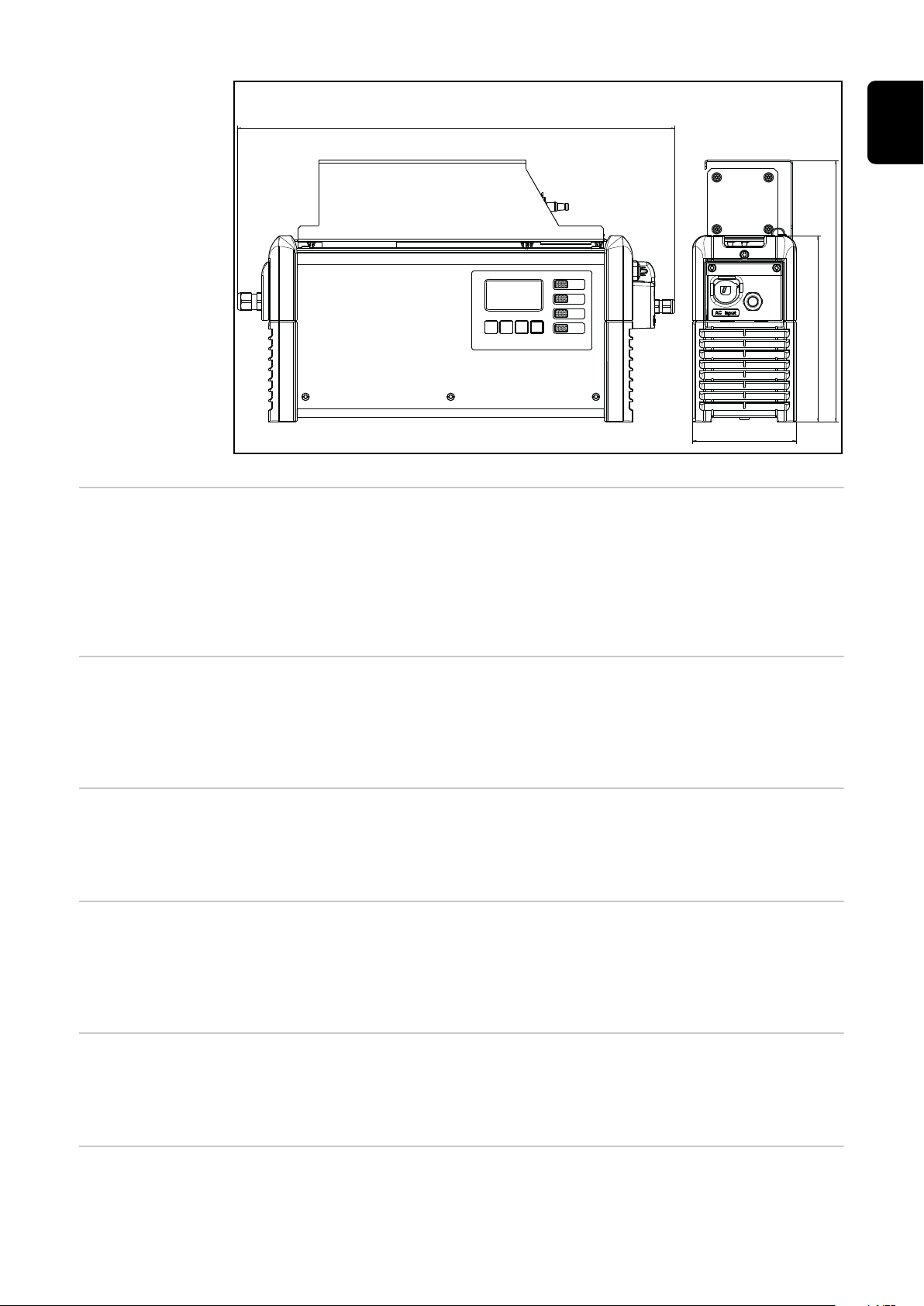

mm (in.)
464 (18.27)
110 (4.33)
198 (7.8)
278 (10.94)
LV
Ārējā ieslēgšana/
izslēgšana
Ārējās ieslēgšanas/izslēgšanas iespēja samazina dzirksteļu veidošanos pie
uzlādes kontaktdakšas, ja tā uzlādes procesā ir atvienota. Speciāli kontakti
uzlādes kontaktdakšas iekšpusē reģistrē atvienošanos. Šie kontakti darbojas
paātrināti, salīdzinot ar galvenajiem kontaktiem. Uzlāde tiek nekavējoties
pārtraukta. Rezultātā nenodilst galvenie kontakti, un tiek nodrošināta lielāka
drošība pret sprādzienbīstamās gāzes uzliesmošanu.
Termoregulējoša
uzlāde
Uzlādes spriegums vienmēr tiek pielāgots atkarībā no aktuālās akumulatora temperatūras, izmantojot termoregulējošas uzlādes opciju. Līdz ar to akumulatora izturība tiek būtiski pagarināta, īpaši aukstās telpās, kur tiek ekspluatēts akumulators.
LED joslas LED joslas ir statusa indikators, un tās deg atbilstošās krāsās līdzīgi displeja ele-
mentiem vadības panelī. LED joslas ar difuzoru tiek instalētas ailē starp korpusa
priekšējo sienu un korpusa augšdaļu.
Gaisa filtrs Ļoti putekļainā vidē gaisa filtrs novērš iekārtas iekšpuses piesārņojumu. Šādi ir ie-
spējams novērst iekārtas jaudas samazinājumu vai cita veida ietekmi. Detalizēta
informācija pieejama attiecīgajā pielikumā.
Tīrīšanas intervāls pēc nepieciešamības (ražotāja ieteikums: katru mēnesi)
Sienas un grīdas
stiprinājumi
Komplekts „Mobils”
Stingrie sienas un grīdas stiprinājumi ar integrētu vadu skavu nodrošina drošu uzstādīšanu ekspluatācijas vietā. Detalizēta informācija un attēli ir pieejami nodaļas
„Vispārīgā informācija” sadaļā „Sienas un grīdas stiprinājumi”.
Vilkšanas siksna palielina iekārtas mobilitāti.
55
Opciju kaste Izmantojot opciju kasti, jūs pa ārējo loku varat pārraidīt informāciju par pievieno-
to akumulatoru uzlādes stāvokli.
Tāpat to var izmantot, lai skatītu kļūdu paziņojumus un izmantotu papildu funkcijas, piemēram, Aquamatic, ārējo gaisa sūkni un uzpildes indikatoru.
56
Montāžas plate Montāžas plate piedāvā vietu taupošu grīdas vai sienas stiprinājumu.
406 (15.98)
mm (in.)
2 kW (B1)
349 (13.74)
352 (13.86)
380 (14.96)
386 (15.2)
339 (15.98)
342 (13.74)
370 (13.86)
376 (14.96)
115 (4.53)
6,5 (.26)
38 (1.5)38 (1.5)
53.8
(2.12)
53.8
(2.12)
6,5 (.26)6,5 (.26)
76 (2.99)
205 (8.07)
76 (2.99)
14 (.55)
6,5 (.26)
14 (.55)
425 (16.73)
482 (18.98) 115 (4.53)
428 (16.85)
456 (17.95)
462 (18.19)
415 (16.34)
418 (16.46)
446 (17.56)
452 (17.80)
6,5 (.26)
38 (1.5)38 (1.5)
53.8
(2.12)
53.8
(2.12)
6,5 (.26)6,5 (.26)
76 (2.99)
205 (8.07)
76 (2.99)
14 (.55)
6,5 (.26)
14 (.55)
mm (in.)
3 kW (C1)
LV
57
Tehniskie dati
Selectiva 2 kW
Tīkla spriegums
1)
~ 230 V, ± 15 %
Tīkla frekvence 50/60 Hz
Elektrotīkla drošinātāji
2)
Elektrotīkla kabeļu minimālais šķērsgriezums
maks. 16 A
1,5 mm² (0,002325 kvadrātcollas)
Aizsardzības klase I (ar drošinātāju)
Maks. pieļaujamā tīkla pilnā pretestība Z
pie PCC
3)
maks.
nav
Patēriņš režīmā Standby (gaidstāve) 4,9 W
EMS emisiju klase B
Izmēri, garums x platums x augstums 341 x 110 x 198 mm
(13,43 x 4,33 x 7,8 collas)
Piesārņojuma līmenis 3
Aizsardzības klase
4)
IP21
Pārsprieguma kategorija II
Darba temperatūra
5)
no -20 °C līdz +40 °C
(no -4 °F līdz 104 °F)
Uzglabāšanas temperatūra no -25 °C līdz +80 °C
(no -13 °F līdz 176 °F)
Relatīvais gaisa mitrums maks. 85 %
Maksimālais augstums virs jūras līmeņa 2000 m (6561 pēda)
Atbilstības zīme saskaņā ar raksturlielumu
plāksnīti
Produkta standarts EN 62477-1
1)
Iekārtu ir atļauts lietot uz zvaigznes slēguma nullpunkta zemējuma
tīkliem.
2)
Vada aizsargslēdža siltuma vērtība nedrīkst pārsniegt 30 000 A2s.
3)
Punkts, kurā notiek krustošanās ar centralizēto tīklu, kura parametri ir
230/400 V un 50 Hz.
Noplūdes strāva uz zemi ir zemāka par 3,5 mA.
4)
Paredzēta izmantošanai tikai telpās. Nedrīkst pakļaut lietus vai sniega iedarbībai.
5)
Ja apkārtējās vides temperatūra ir augsta, veiktspēja var samazināties
(derating).
58
No-
Specifiskās
iekārtas dati
Maks.
maiņstrā
va
Maks.
maiņstrā
vas jauda
minālais
spriegums
Maks. lād
ēšanas
strāva Svars
2040 2 kW 7,9 A 1540 W 24 V 40 A 5,8 kg
(12,79 mār
ciņas)
2050 2 kW 9,9 A 1930 W 24 V 50 A 6,1 kg
(13,45 mār
ciņas)
2060 2 kW 12,0 A 2330 W 24 V 60 A 6,1 kg
(13,45 mār
ciņas)
2070 2 kW 12,1 A 2350 W 24 V 70 A 6,1 kg
(13,45 mār
ciņas)
4020 2 kW 7,9 A 1530 W 48 V 20 A 5,8 kg
(12,79 mār
ciņas)
4035 2 kW 11,9 A 2330 W 48 V 35 A 5,8 kg
(12,79 mār
ciņas)
LV
6)
Selectiva 3 kW
6)
Ar standarta elektriskajiem un uzlādes vadiem
Tīkla spriegums
1)
~ 230 V, ± 15 %
Tīkla frekvence 50/60 Hz
Elektrotīkla drošinātāji
2)
Elektrotīkla kabeļu minimālais šķērsgriezums
maks. 16 A
1,5 mm² (0,002325 kvadrātcollas)
Aizsardzības klase I (ar drošinātāju)
Maks. pieļaujamā tīkla pilnā pretestība Z
pie PCC
3)
maks.
nav
Patēriņš režīmā Standby (gaidstāve)
24 V iekārta
48 V iekārta
4,9 W
5,1 W
EMS emisiju klase B
Izmēri, garums x platums x augstums 417 x 110 x 198 mm
(16,42 x 4,33 x 7,8 collas)
Piesārņojuma līmenis 3
Aizsardzības klase
4)
IP21
Pārsprieguma kategorija II
Darba temperatūra
5)
no -20 °C līdz +40 °C
(no -4 °F līdz 104 °F)
Uzglabāšanas temperatūra no -25 °C līdz +80 °C
(no -13 °F līdz 176 °F)
59
Relatīvais gaisa mitrums maks. 85 %
Maksimālais augstums virs jūras līmeņa 2000 m (6561 pēda)
Atbilstības zīme saskaņā ar raksturlielumu
plāksnīti
Produkta standarts EN 62477-1
1)
Iekārtu ir atļauts lietot uz zvaigznes slēguma nullpunkta zemējuma
tīkliem.
2)
Vada aizsargslēdža siltuma vērtība nedrīkst pārsniegt 30 000 A2s.
Noplūdes strāva uz zemi ir zemāka par 3,5 mA.
3)
Punkts, kurā notiek krustošanās ar centralizēto tīklu, kura parametri ir
230/400 V un 50 Hz.
4)
Paredzēta izmantošanai tikai telpās. Nedrīkst pakļaut lietus vai sniega iedarbībai.
5)
Ja apkārtējās vides temperatūra ir augsta, veiktspēja var samazināties
(derating).
No-
Specifiskās
iekārtas dati
Maks.
maiņstrā
va
Maks.
maiņstrā
vas jauda
minālais
spriegums
Maks. lād
ēšanas
strāva Svars
6)
2080 3 kW 15,1 A 3040 W 24 V 80 A 8,2 kg
(18,08 mār
ciņas)
2100 3 kW 15,3 A 3290 W 24 V 100 A 8,2 kg
(18,08 mār
ciņas)
2120 3 kW 15,5 A 3340 W 24 V 120 A 8,7 kg
(19,18 mār
ciņas)
4045 3 kW 15,0 A 3250 W 48 V 45 A 7,4 kg
(16,31 mār
ciņa)
4060 3 kW 15,2 A 3280 W 48 V 60 A 7,4 kg
(16,31 mār
ciņa)
6)
Ar standarta elektriskajiem un uzlādes vadiem
60
LV
61
62
LV
63
Loading...
