Page 1

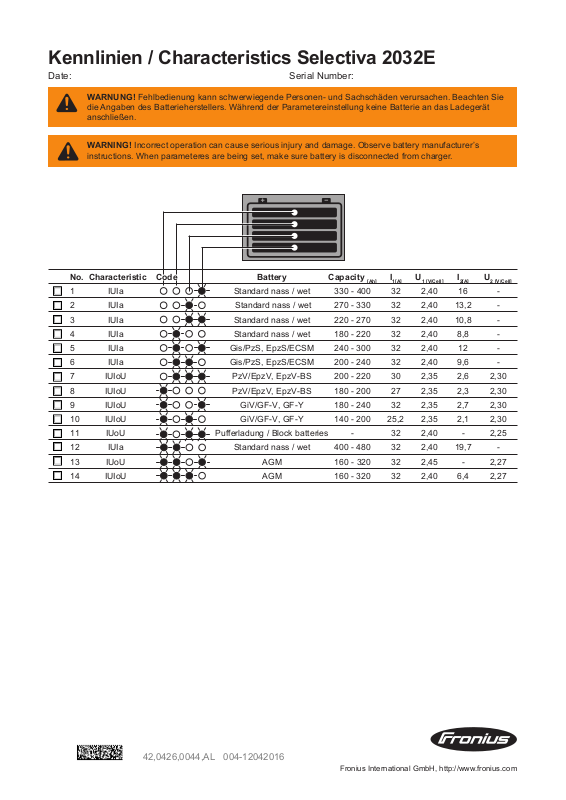

Kennlinien / Characteristics Selectiva 2032E
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. Beachten Sie
die Angaben des Batterieherstellers. Während der Parametereinstellung keine Batterie an das Ladegerät
anschließen.
WARNING! Incorrect operation can cause serious injury and damage. Observe battery manufacturer’s
instructions. When parameteres are being set, make sure battery is disconnected from charger.
Date: 12.04.2016
Serial Number:
No. Characteristic Code Battery Capacity
1 IUIa Standard nass / wet 330 - 400 32 2,40 16 -
2 IUIa Standard nass / wet 270 - 330 32 2,40 13,2 -
3 IUIa Standard nass / wet 220 - 270 32 2,40 10,8 -
4 IUIa Standard nass / wet 180 - 220 32 2,40 8,8 -
5 IUIa Gis/PzS, EpzS/ECSM 240 - 300 32 2,40 12 -
6 IUIa Gis/PzS, EpzS/ECSM 200 - 240 32 2,40 9,6 -
7 IUIoU PzV/EpzV, EpzV-BS 200 - 220 30 2,35 2,6 2,30
8 IUIoU PzV/EpzV, EpzV-BS 180 - 200 27 2,35 2,3 2,30
9 IUIoU GiV/GF-V, GF-Y 180 - 240 32 2,35 2,7 2,30
10 IUIoU GiV/GF-V, GF-Y 140 - 200 25,2 2,35 2,1 2,30
11 IUoU Pufferladung / Block batteries - 32 2,40 - 2,25
12 IUIa Standard nass / wet 400 - 480 32 2,40 19,7 -
13 IUoU AGM 160 - 320 32 2,45 - 2,27
14 IUIoU AGM 160 - 320 32 2,40 6,4 2,27
[Ah]I1[A]
U
1 [V/Cell]I2[A]
U
2 [V/Cell]
42,0426,0044,AL 004-12042016
Fronius International GmbH, http://www.fronius.com
Page 2
I
1
I
1
I
1
U
1
U
2
I
2
U
1
I
2
U
1
U
2
IUIoU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
I2..... Nachladestrom
U2... Erhaltungs-Ladespan-
nung
IUIa
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
I2..... Nachladestrom
IUoU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
U2... Erhaltungs-Ladespan-
I1..... Main charging current
U1... Final charging voltage
I2..... Additional charging current
U2... Trickle charging voltage
I1..... Main charging current
U1... Final charging voltage
I2..... Additional charging current
I1..... Main charging current
U1... Final charging voltage
U2... Trickle charging voltage
nung
Page 3
Technische Daten / Technical Data
Elektrische Daten
Eingang / Electrical Data Input
Elektrische Daten
Ausgang / Electrical Data Output
Netzspannung Mains voltage ~ 230 V AC +/- 15 %
Netzfrequenz Mains frequency 50 / 60 Hz
Netzstrom Mains current max. 7,6 A eff.
Netzabsicherung Mains fuse max. 16 A
Wirkungsgrad Efficiency max. 96 %
Wirkleistung Effective Power max. 1030 W
Leistungsaufnahme (Standby) Power consumption (standby) max. 1,7 W
Schutzklasse Protective class I
Max. zulässige Netzimpedanz an der Schnittstelle (PCC) zum öffentlichen Netz keine
EMV Emissionsklasse A
Max. permitted mains impedance at interface (PCC) to public grid none
EMC emission class A
Nominelle Ausgangsspannung Nominal output voltage 24 V DC / 12 Zellen (Cells)
Ausgangsspannungs-Bereich Output voltage range 2 V - 33,6 V DC
Ausgangsstrom Output current 32 A bei / at 28,8 V DC
Batterie-Rückstrom Battery backcurrent < 1 mA
Mechanische
Daten / Mechanical Data
Umgebungsbedingungen /
Ambient conditions
Normen / Standards
Kühlung Konvektion und Lüfter
Cooling Convection and fan
Abmessungen l x b x h 247 x 162 x 88 mm
Dimensions l x w x h 9.72 x 6.38 x 3.46 in.
Gewicht (ohne Kabel) 2,2 kg
Weight (without cable) 4.85 lb.
Betriebstemperatur -20 °C - +40 °C (>30 °C Derating)
Operating temperature -4 °F - +104 °F (>86 °F Derating)
Lagertemperatur -40 °C - +85 °C
Storage temperature -40 °F - +185 °F
Klimaklasse Climate class B
Schutzart Degree of protection IP40
Schock/Shock, IEC 60068-2-27 (Sinus 10-150 Hz; 1,5 h / Achse; 1.5 h / axis)
Stoß/Push, IEC 60068-2-29 (1000 Stöße mit 25 g / Achse, 1000 Pushes with 25 g / axis)
Vibration, IEC 60068-2-64 (5 g, 5-500 Hz, 1h 40 min, 3 Achsen)
EN 60335-1 EN 60335-2-29
EN 61000-6-2 (EN 61000-4-2, EN 61000-4-3, EN 61000-4-4)
(EN 61000-4-5, EN 61000-4-6, EN 61000-4-11)
EN 61000-6-4 (Class A)
