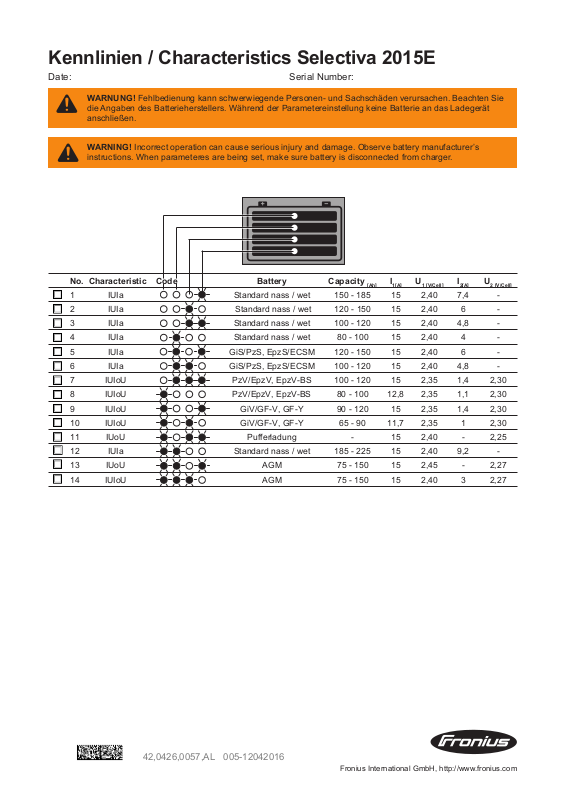

Kennlinien / Characteristics Selectiva 2015E
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. Beachten Sie
die Angaben des Batterieherstellers. Während der Parametereinstellung keine Batterie an das Ladegerät
anschließen.
WARNING! Incorrect operation can cause serious injury and damage. Observe battery manufacturer’s
instructions. When parameteres are being set, make sure battery is disconnected from charger.
Date: 12.04.2016
Serial Number:
No. Characteristic Code Battery Capacity
1 IUIa Standard nass / wet 150 - 185 15 2,40 7,4 2 IUIa Standard nass / wet 120 - 150 15 2,40 6 3 IUIa Standard nass / wet 100 - 120 15 2,40 4,8 4 IUIa Standard nass / wet 80 - 100 15 2,40 4 5 IUIa GiS/PzS, EpzS/ECSM 120 - 150 15 2,40 6 6 IUIa GiS/PzS, EpzS/ECSM 100 - 120 15 2,40 4,8 7 IUIoU PzV/EpzV, EpzV-BS 100 - 120 15 2,35 1,4 2,30
8 IUIoU PzV/EpzV, EpzV-BS 80 - 100 12,8 2,35 1,1 2,30
9 IUIoU GiV/GF-V, GF-Y 90 - 120 15 2,35 1,4 2,30
10 IUIoU GiV/GF-V, GF-Y 65 - 90 11,7 2,35 1 2,30
11 IUoU Pufferladung - 15 2,40 - 2,25
12 IUIa Standard nass / wet 185 - 225 15 2,40 9,2 13 IUoU AGM 75 - 150 15 2,45 - 2,27
14 IUIoU AGM 75 - 150 15 2,40 3 2,27
[Ah]I1[A]
U
1 [V/Cell]I2[A]
U
2 [V/Cell]
42,0426,0057,AL 005-12042016
Fronius International GmbH, http://www.fronius.com
Page 2
I
1
I
1
I
1
U
1
U
2
I
2
U
1
I
2
U
1
U
2
IUIoU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
I2..... Nachladestrom
U2... Erhaltungs-Ladespan-
nung
IUIa
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
I2..... Nachladestrom
IUoU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
U2... Erhaltungs-Ladespan-
I1..... Main charging current
U1... Final charging voltage
I2..... Additional charging current
U2... Trickle charging voltage
I1..... Main charging current
U1... Final charging voltage
I2..... Additional charging current
I1..... Main charging current
U1... Final charging voltage
U2... Trickle charging voltage
nung
Page 3
Technische Daten / Technical Data
Elektrische Daten
Eingang / Electrical Data Input
Elektrische Daten
Ausgang / Electrical Data Output
Netzspannung Mains voltage ~ 230 V AC +/- 15 %
Netzfrequenz Mains frequency 50 / 60 Hz
Netzstrom Mains current max. 2,7 A eff.
Netzabsicherung Mains fuse max. 16 A
Wirkungsgrad Efficiency max. 95 %
Wirkleistung Effective Power max. 410 W
Leistungsaufnahme (Standby) Power consumption (standby) max. 1,7 W
Schutzklasse Protective class I
Max. zulässige Netzimpedanz an der Schnittstelle (PCC) zum öffentlichen Netz keine
EMV Emissionsklasse A
Max. permitted mains impedance at interface (PCC) to public grid none
EMC emission class A
Nominelle Ausgangsspannung Nominal output voltage 24 V DC / 12 Zellen (Cells)
Ausgangsspannungs-Bereich Output voltage range 2 V - 33,6 V DC
Ausgangsstrom Output current 15 A bei / at 24 V DC
Batterie-Rückstrom Battery backcurrent < 1 mA
Mechanische
Daten / Mechanical Data
Umgebungsbedingungen /
Ambient conditions
Normen / Standards
Kühlung Konvektion
Cooling Convection
Abmessungen l x b x h 247 x 162 x 88 mm
Dimensions l x w x h 9.72 x 6.38 x 3.46 in.
Gewicht (ohne Kabel) 2,1 kg
Weight (without cable) 4.63 lb.
Betriebstemperatur -20 °C - +40 °C (>30 °C Derating)
Operating temperature -4 °F - +104 °F (>86 °F Derating)
Lagertemperatur -40 °C - +85 °C
Storage temperature -40 °F - +185 °F
Klimaklasse Climate class B
Schutzart Degree of protection IP40
Schock/Shock, IEC 60068-2-27 (Sinus 10-150 Hz; 1,5 h / Achse; 1.5 h / axis)
Stoß/Push, IEC 60068-2-29 (1000 Stöße mit 25 g / Achse, 1000 Pushes with 25 g / axis)
Vibration, IEC 60068-2-64 (5 g, 5-500 Hz, 1h 40 min, 3 Achsen)
EN 60335-1 EN 60335-2-29
EN 61000-3-2
EN 61000-6-2 (EN 61000-4-2, EN 61000-4-3, EN 61000-4-4)
(EN 61000-4-5, EN 61000-4-6, EN 61000-4-11)
EN 61000-6-4 (Class A)
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.
Text and illustrations technically correct at the time of going to print. Right to effect modifications is reserved.
