Operating Instructions

Selectiva 4.0 16 kW 96 V / 120 V

Lietošanas instrukciju

42,0426,0402,LV 005-13042023

Satura rādītājs

Jaudas klase 5

Vispārīgā informācija 5

Drošības noteikumi 6

Vispārīgā informācija 6 Vides nosacījumi 6 Pieslēgums pie elektrotīkla 6 Tīkla un uzlādes strāvas bīstamība 7 Skābju, gāzu un izgarojumu izraisītas briesmas 7 Vispārīgas norādes, kā rīkoties ar akumulatoriem 7 Sevis un citu personu pasargāšana 8 Drošības pasākumi standarta režīmā 8 EMS iekārtu klasificēšana 8 EMS (Elektromagnētiskās saderības) pasākumi 8 Datu drošība 8 Tehniskā apkope 9 Remonts un uzturēšana 9 Lietotāja pienākumi 9 Drošības tehnikas pārbaude 9 Atbilstības zīmes uz iekārtas 9 Likvidēšana 9 Autortiesības 10

Vispārīga informācija 11

Drošības norāžu paskaidrojums 11 Iekārtas koncepcija 11 Pareiza lietošana 11 Elektrotīkla pieslēgums 12 Uzlādes kabelis 13 Pareiza elektrisko/uzlādes vadu izvietošana 13 Brīdinājuma norādes uz iekārtas 14 Drošības norādes iekārtas iekšpusē 15 Uzstādīšanas noteikumi 15 Sienas stiprinājums 17 Ārējā palaišana un apturēšana 18

Vadības elementi un pieslēgumi 20

Vadības elementi un pieslēgumi 20 Vadības panelis 24

Akumulatora uzlādēšana 26

Ekspluatācijas uzsākšana 26 Uzlāde 28 Uzlādes pārtraukšana 29 Uzlādes pabeigšana 30 Uzlādes process ar InterLock opciju 32

Displejs 34

Displeja režīmu pārskats 34 Standarta režīms 34 Izvēlnes atlase 35 Statistikas režīms 35 Vēstures režīms 36 Konfigurācijas režīms 37 Settings (Iestatījumi) 40 Elektrolītu cirkulācija 41 Termoregulējoša uzlāde 42 Kompensējošā uzlāde 42 Aizkave 43 Kalendārs 43 Speciālās uzlādes 45 Līdzstrāvas savienojums 46 Papildu funkcijas 46 Vispārīgi iestatījumi 49 Iestatījumu atiestate 51

USB režīms 51 Statusa ziņojumi 53

Opcijas 58

Drošība 58 Elektrolītu cirkulācija 58 Termoregulējoša uzlāde 60 Releja karte 60 Aquamatic 61 Uzlāde aktīva 62 Uzlāde 50% 62 Uzlāde 80 % 62 Uzlāde nav pabeigta 62 Uzlādes beigas 62 Galvenā uzlāde pabeigta 62 Summārā kļūda 62 Summārā kļūda + brīdinājums 62 Signālspuldze 62 Imobilaizers 62 Akumulators atdzesēts 63 Ārējais gaisa pumpis – Elektrolītu cirkulācija 63 Sienas un grīdas stiprinājumi 63 LED joslas 63 IP 23 63 Gaisa filtrs 63 Komplekts “Mobils” 63 Tālvadības sistēma 63 Gateway Link (Vārtejas saite) 63 Vārteja 63 TagID Link 64 TagID 64 InterLock 64

Tehniskie dati 65

Selectiva 16 kW 96 V / 120 V 65

Jaudas klase

Vispārīgā informācija

Akumulatora spriegums Iekārtas tips

96 V

120 V

Jaudas klasēm dotā kW norāde attiecas uz korpusa modeli un nav tieši saistīta ar patieso iekārtas veiktspēju.

9140 (16 kW) 140 A

9160 (16 kW) 160 A

12110 (16 kW) 110 A

12140 (16 kW) 140 A

Maks. lādēšanas strāva Housing Tīkla spriegums

E1 3~ 400 V

Drošības noteikumi

Vispārīgā informācija

Iekārta izgatavota saskaņā ar mūsdienīgām tehnoloģijām un apstiprinātiem drošības tehnikas noteikumiem. Nepareizas vai ļaunprātīgas izmantošanas laikā var draudēt briesmas

operatora vai trešās personas dzīvībai,

lietotāja ierīcei vai citām materiālām vērtībām,

ekonomiskam darbam ar iekārtu.

Visām personām, kuras iesaistītas iekārtas ekspluatācijā, apkopē un uzturēšanā, jābūt

atbilstoši kvalificētām,

pilnībā jāizlasa šī lietošanas instrukcija un tā jāievēro.

Lietošanas instrukcija vienmēr jāuzglabā iekārtas ekspluatācijas vietā. Papildus lietošanas instrukcijai jāievēro vispārīgie spēkā esošie un vietējie noteikumi par nelaimes gadījumu novēršanu un vides aizsardzību.

Visām drošības un bīstamības norādēm uz iekārtas

jābūt viegli salasāmā stāvoklī,

tās nedrīkst bojāt,

nedrīkst noņemt,

nedrīkst aizklāt, pārlīmēt vai pārkrāsot.

Drošības un bīstamības norāžu atrašanās vietas uz iekārtas atradīsiet savas iekārtas lietošanas instrukcijas nodaļā “Vispārīga informācija”. Pirms iekārtas ieslēgšanas, novērsiet traucējumus, kas var ietekmēt drošību.

Domājiet par savu drošību!

Vides nosacījumi Iekārtas ekspluatācija vai uzglabāšana ārpus norādītās zonas ir neatbilstoša. Ja

šo iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību.

Precīzu informāciju par atļautajiem vides apstākļiem skatiet nodaļā “Tehniskie dati”.

Pieslēgums pie elektrotīkla

Elektroenerģijas patēriņa dēļ iekārtas ar augstu jaudu var ietekmēt tīkla energokvalitāti.

Tas var ietekmēt dažādu tipu iekārtas tālāk norādītajos veidos.

Pieslēguma ierobežojumi, jānodrošina atbilstība prasībām attiecībā uz mak-

simālo pieļaujamo tīkla pilno pretestību*) vai

prasības attiecībā uz minimālo nepieciešamo īssavienojuma jaudu

Attiecīgi pie centralizēto tīklu krustošanās punkta,

skatiet sadaļu „Tehniskie dati”

Šajā gadījumā iekārtas lietotājam vai operatoram jāpārliecinās, vai iekārtu drīkst pieslēgt, pārrunājot to ar energoapgādes uzņēmumu.

SVARĪGI! Pārliecinieties, ka tīkla zemējums ir drošs!

Tīkla un uzlādes strāvas bīstamība

Strādājot ar uzlādes iekārtām, jūs pakļaujat sevi briesmām, piemēram:

tīkla un uzlādes strāvas elektriskās iedarbības bīstamībai;

kaitīgai elektromagnētisko lauku iedarbībai, kas var apdraudēt kardiostimula-

tora lietotāja dzīvību.

Elektriskās strāvas trieciens var būt nāvējošs. Jebkāds elektriskās strāvas trieciens ir bīstams dzīvībai. Lai novērstu elektriskās strāvas trieciena risku iekārtas ekspluatācijas laikā:

nepieskarieties iekārtas iekšpusē un ārpusē esošajiem elektrisko spriegumu

vadošajiem elementiem; nekādā gadījumā nepieskarieties akumulatora polu izvadam;

neveidojiet uzlādes kabeļa vai spaiļu īssavienojumu.

Visiem kabeļiem un vadiem jābūt fiksētiem, bez bojājumiem, izolētiem un ar pietiekamu strāvas caurlaidību. Nenofiksētie savienojumi, apdeguši, bojāti vai nepietiekošas caurlaidības kabeļi un vadi nekavējoties jāsalabo sertificētā darbnīcā.

Skābju, gāzu un izgarojumu izraisītas briesmas

Baterijas satur acīm un ādai kaitīgas skābes. Turklāt, lādējot bateriju, rodas gāzes un izgarojumi, kas var kaitēt veselībai un pie noteiktiem apstākļiem var būt sprādzienbīstami.

Izmantojiet lādēšanas iekārtu tikai labi ventilējamās telpās, lai novērstu sprādzienbīstamu gāzu uzkrāšanos. Telpa, kurā notiek lādēšana, nav uzskatāma par sprādzienbīstamu, ja ar dabisko vai tehniski ierīkotu ventilāciju tiek nodrošināta skābekļa koncentrācija zem 4 %.

Lādēšanas laikā jāievēro minimālais attālums starp bateriju un lādējamo ierīci – 0,5 m (19,69 collas). Baterijas turēt tālāk no iespējamiem aizdegšanās avotiem, uguns un tiešiem saules stariem.

Uzlādes procesa laikā nekādā gadījuma nespiest akumulatora savienojumu (piem., uzlādes spailes).

Nekādā gadījumā neelpot lādēšanas laikā radušās gāzes un izgarojumus - Nodrošināt pietiekošu svaiga gaisa padevi.

Lai izvairītos no īssavienojumiem, nenovietot uz akumulatoriem darbarīkus vai elektrību vadošus metālus.

Akumulatora skābes nekādā gadījumā nedrīkst nonākt acīs, uz ādas vai apģērba. Valkāt aizsargbrilles un piemērotu aizsargapģērbu. Skābes traipus nekavējoties un pamatīgi noskalot ar tīru ūdeni, vajadzības gadījumā vērsties pie ārsta.

Vispārīgas norādes, kā rīkoties ar akumulatoriem

Sargāt akumulatoru no netīrumiem un mehāniskiem bojājumiem.

Uzlādētos akumulatorus novietot vēsās telpās. Ja temperatūra ir apm. +2 °C

(35,6 °F), pastāv niecīga pašizlādes iespēja. Saskaņā ar akumulatoru baterijas ražotāja norādēm vai vismaz reizi nedēļā vi-

zuāli pārliecinieties, ka akumulatoru baterija ir piepildīta ar skābi (elektrolītu) līdz maksimālajai atzīmei. Nesāciet vai nekavējoties pārtrauciet iekārtas ekspluatāciju, un lieciet akumu-

latoru pārbaudīt autorizētā specializētajā darbnīcā, ja:

iespējama defekta dēļ atsevišķos nodalījumos radies nevienmērīgs skābes

līmenis vai augsts ūdens patēriņš. akumulators pārkarst, pārsniedzot 55 °C (131 °F).

Sevis un citu personu pasargāšana

Personas, it īpaši bērni, iekārtas ekspluatācijas laikā nedrīkst atrasties tās tuvumā un darbības zonā. Ja tomēr tuvumā atrodas personas

informēt par visām briesmām (veselībai kaitīgās skābes un gāzes, bīstamība,

ko rada tīkla un uzlādes strāva, ...), izsniegt aizsarglīdzekļus.

Pirms darba zonas atstāšanas nodrošināt, lai prombūtnes laikā nerastos kaitējumi mantai vai ievainojumi personām.

Drošības pasākumi standarta režīmā

EMS iekārtu klasificēšana

Iekārtas ar zemējumvadu drīkst lietot tikai pie tīkla ar zemējumvadu un kontaktligzdas ar zemējumvada kontaktu. Ja iekārta tiek lietota pie tīkla bez zemējumvada vai pie kontaktligzdas bez zemējumvada kontakta, šāda rīcība ir uzskatāma par rupju nolaidību. Ja šo iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību.

Lietot iekārtu tikai saskaņā ar datu plāksnītē norādīto aizsardzības līmeni.

Nekādā gadījumā neekspluatēt iekārtu, ja konstatēti bojājumi.

Lai nodrošinātu, ka zemējumvads funkcionē, kvalificētam elektriķim regulāri jāpārbauda maģistrālie kabeļi.

Visas drošības ierīces un būvdaļas, kuras ir ar defektiem vai nepareizi funkcionē, pirms iekārtas ieslēgšanas lieciet salabot autorizētā specializētajā darbnīcā.

Drošības ierīces nekad nešuntējiet un neizņemiet no ekspluatācijas.

Pēc montāžas nepieciešama brīvi pieejama tīkla kontaktdakša.

A emisijas klases iekārtas:

paredzētas tikai izmantošanai rūpniecībā;

citās vietās tās var izraisīt vadu bojājumus (arī no starojuma).

B emisijas klases iekārtas:

izpilda emisijas prasības dzīvojamās zonās un rūpniecības rajonos. Ir spēkā arī

dzīvojamās zonās, kurās energoapgāde notiek no centrālā zemsprieguma tīkla.

EMS (Elektromagnētiskās saderības) iekārtu klasificēšana saskaņā ar datu plāksnīti vai tehniskajiem datiem.

EMS (Elektromagnētiskās saderības) pasākumi

Datu drošība Lietotājs ir atbildīgs par visu izmaiņu uzraudzīšanu, kas veiktas rūpnīcas no-

Atsevišķos gadījumos, pat ja tiek ievērotas emisijas standarta vērtības, var tikt ietekmēta paredzētā izmantošanas zona (piemēram, ja uzstādīšanas vietā atrodas jutīgas iekārtas vai uzstādīšanas vieta atrodas netālu no radio vai televīzijas uztvērējiem). Šajā gadījumā operatoram ir pienākums veikt atbilstošos pasākumus traucējumu novēršanai.

klusējuma iestatījumiem. Ražotājs neuzņemas atbildību gadījumā, ja tiek dzēsti personīgie iestatījumi.

Tehniskā apkope Pirms katras ekspluatācijas pārbaudīt, vai tīkla kontaktdakšai, kabelim, uzlādes

vadiem un spailēm nav bojājumi. Ja iekārtas korpusa virsma ir netīra, notīrīt to ar mīkstu lupatu un tīrīšanas līdzekli bez šķīdinātāja.

Remonts un uzturēšana

Lietotāja pienākumi

Drošības tehnikas pārbaude

Remonta un uzturēšanas darbus drīkst veikt tikai autorizēta specializētā darbnīca. Drīkst izmantot tikai oriģinālās rezerves un nomaināmās daļas (ir derīgas arī standarta daļas). Izmantojot rūpnieciski ražotas detaļas, nevar nodrošināt, ka tās ir izgatavotas un konstruētas atbilstoši drošības un snieguma prasībām.

Izmaiņas, uzstādīšana vai pārveidošana ir veicama tikai ar ražotāja atļauju.

Lietotājs nodrošina, ka darbu ar iekārtu veic tikai personas, kas:

pārzina darba drošības un drošības tehnikas pamatnoteikumus un ir

apmācītas iekārtas lietošanā; ir izlasījušas, izpratušas šo lietošanas pamācību, jo īpaši tās nodaļu „Drošības

noteikumi”, un apstiprinājušas to ar savu parakstu; ir izglītotas atbilstoši darba rezultāta prasībām.

Regulāri pārbaudiet, vai personāls strādā atbilstoši drošības noteikumiem.

Ražotājs iesaka vismaz reizi 12 mēnešos veikt iekārtas drošības tehnikas pārbaudi.

Tikai kvalificēts elektriķis drīkst veikt drošības pārbaudi,

ja veiktas modifikācijas;

ja veikta pārbūve vai iebūve;

ja veikts remonts, apkope un tehniskā apkope;

vismaz reizi 12 mēnešos.

Veicot drošības tehnikas pārbaudi, jāievēro atbilstošās valsts un starptautiskās direktīvas un standarti.

Papildu informāciju par drošības tehnikas pārbaudi iegūsiet savā servisa centrā. Vajadzības gadījumā servisa centrs jums iedos nepieciešamos dokumentus.

Atbilstības zīmes uz iekārtas

Likvidēšana Elektrisko un elektronisko ierīču atkritumi saskaņā ar ES un attiecīgās valsts

Iekārtas ar CE zīmi atbilst piemērojamo direktīvu pamatprasībām.

Ar EAC apstiprinājuma zīmi marķētās iekārtas atbilst attiecīgajām prasībām Krievijā, Baltkrievijā, Kazahstānā, Armēnijā un Kirgizstānā.

tiesību aktiem ir jāsavāc atsevišķi un jānogādā videi nekaitīgai otrreizējai pārstrādei. Nolietotās ierīces ir jānodod izplatītājam vai vietējā un pilnvarotā atkritumu apsaimniekošanas savākšanas punktā. Pareiza veco iekārtu likvidēšana nodrošina ilgtspējīgu sastāvā izmantoto resursu atkārtotu izmantošanu. Šo prasību ignorēšana var radīt iespējamu kaitējumu veselībai/apkārtējai videi.

Iepakojuma materiāli

Jāsavāc atsevišķi. Pārbaudiet vietējos noteikumus. Samaziniet kartona daudzumu.

Autortiesības Šīs lietošanas instrukcijas autortiesības pieder ražotājam.

Instrukcijas iespiešanas brīdī teksts un attēli ir tehniski pareizi. Mēs paturam tiesības veikt izmaiņas. Lietošanas instrukcijas saturs nav pamats pircēja sūdzībām. Mēs būsim pateicīgi, ja norādīsiet uz kļūdām lietošanas instrukcijā vai sniegsiet kādus priekšlikumus instrukcijas uzlabošanai.

Vispārīga informācija

Drošības norāžu paskaidrojums

BĪSTAMI!

Apzīmē nenovēršamu un reālu bīstamību.

Ja bīstamība netiek novērsta, tā var izraisīt nāvi vai smagus ievainojumus.

▶

UZMNANĪBU!

Apzīmē iespējami bīstamu situāciju.

Ja tā netiek novērsta, tā var izraisīt nāvi vai smagus ievainojumus.

▶

BRĪDINĀJUMS!

Apzīmē iespējami kaitīgu situāciju.

Ja tā netiek novērsta, tā var izraisīt vieglus vai niecīgus ievainojumus, kā arī

▶

materiālos zaudējumus.

NORĀDE!

Apzīmē sliktu darba rezultātu iespējamību un iespējamus aprīkojuma bojājumus.

Iekārtas koncepcija

Pareiza lietošana Uzlādes ierīce ir paredzēta tālāk norādīto akumulatoru uzlādēšanai. Jebkura cita

Akumulatoru trīsfāžu uzlādes sistēmas izceļas ar viedo lādēšanas tehnoloģiju. Sekmīgā “Active Inverter” tehnoloģija pielāgojas akumulatora vajadzībām un uzlādes laikā nodrošina tikai akumulatoram nepieciešamo strāvu.

Šī tehnoloģija ir iebūvēta izturīgā, rūpniecības standartiem atbilstošā korpusā. Īpaši kompaktā konstrukcija atbilst visām drošības standartu prasībām, samazina nepieciešamo telpu un aizsargā detaļas, nodrošinot ilgu darbmūžu.

Ierīce ir aprīkota ar grafisko displeju, iebūvētu datu reģistrētāju, jaunām saskarnēm un papildiespējām un ir ideāli piemērota nākotnes vajadzībām.

veida izmantošana tiek uzskatīta par neatbilstošu. Ja šo iemeslu dēļ ir radušies bojājumi, ražotājs neuzņemas atbildību. Pareiza ekspluatācija ietver arī turpmāk norādīto:

visu lietošanas instrukcijā sniegto norāžu ievērošanu;

regulāru elektrotīkla pieslēguma un lādēšanas kabeļu pārbaudi.

UZMNANĪBU!

Veicot nevis atkārtoti uzlādējamo, bet sauso elementu akumulatoru (primāro elementu) uzlādi, pastāv draudi.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Uzlādēt drīkst tikai tālāk norādītos akumulatoru veidus.

▶

UZMNANĪBU!

Neatbilstošu akumulatoru pieslēgšana pie uzlādes iekārtas rada draudus.

Šādā gadījumā var izplūst gāze, notikt aizdegšanās vai sprādziens, kas var izraisīt nopietnus ievainojumus un bojājumus.

Pie uzlādes iekārtas drīkst pieslēgt tikai tādus akumulatorus, kas ir piemēroti

▶

uzlādes iekārtas tipam, spriegumam un jaudai, kā arī atbilst iekārtas iestatījumiem.

Uzlādes iekārta ir paredzēta svina skābes un NiCd akumulatoru uzlādei. Uzlādes iekārtai iestatīt uzlādējamā akumulatora veidu.

Pb-WET akumulatori (PzS, GiS, ...):

Vēdināti noslēgti svina skābes akumulatori ar plūstošu elektrolītu. Pb-GEL akumulatori (PzV, GiV, ...):

Ar vārstu regulēti, aizvērti svina skābes akumulatori (VRLA) ar fiksētu elektrolītu (gēla vai šķiedras). NiCd akumulatori:

noslēgti vai aizvērti NiCd akumulatori ar plūstošu elektrolītu. Pb-CSM-WET akumulatori (Copper Strained Metal):

noslēgti svina skābes CSM akumulatori ar plūstošu elektrolītu. Svina kristāla akumulatora:

EVFJ / CNFJ svina kristāla akumulatori.

Iekārtas funkcionēšana bez problēmām ir atkarīga no pareizas ekspluatācijas. Izmantojot iekārtu, nekādā gadījumā to nedrīkst vilkt aiz kabeļa.

Elektrotīkla pieslēgums

UZMNANĪBU!

Elektriskā strāva rada draudus.

Tā rezultātā var tikt izraisīti nopietni ievainojumi vai nāve.

Pirms jebkādu darbu uzsākšanas jāizslēdz un no elektrobarošanas tīkla jāat-

▶

vieno visas pieslēgtās iekārtas un komponenti. Visas pievienotās iekārtas un komponenti ir jānodrošina pret nejaušu ie-

▶

slēgšanos. Ja nepieciešams, iekārtas pieslēgšanai pie elektrotīkla drīkst izmantot tikai un

▶

vienīgi B tipa atteices strāvas automātisko slēdzi.

UZMNANĪBU!

Neatbilstoša ekspluatācija un nepareizi veikti darbi rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Visus šajā dokumentā aprakstītos darbus un funkcijas drīkst veikt tikai

▶

apmācīti specializētie tehniķi. Šis dokuments ir jāizlasa un jāizprot.

▶

Tāpat ir jāizlasa un jāizprot citas sistēmas sastāvdaļu lietošanas instrukcijas,

▶

jo īpaši drošības noteikumi.

UZMNANĪBU!

Bojāta vai nepietiekama strāvas padeve rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Jāievēro nodaļā „Tehniskie dati” minētās prasības attiecībā uz strāvas padevi.

▶

Uzlādes kabelis

UZMNANĪBU!

Brīvi stāvošs uzlādes kabelis rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi. Cilvēki var aizķerties vai paklupt aiz izvilktiem, nesavāktiem kabeļiem

Tādēļ novietojiet uzlādes kabeļus tā, lai neviens nevarētu aiz tiem aizķerties

▶

vai paklupt.

UZMNANĪBU!

Uzlādes procesa pārtraukšana, izraujot uzlādes iekārtas kontaktdakšu, rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi. Šādā situācijā radušās dzirksteles var izraisīt uzlādes procesā radīto gāzu aizdegšanos, kā rezultāt var rasties ugunsgrēks vai sprādziens

Pēc uzlādes procesa pabeigšanas satiniet uzlādes kabeli vai ievietojiet to ka-

▶

beļa turētājā, ja tāds pieejams.

Pareiza elektrisko/uzlādes vadu izvietošana

BRĪDINĀJUMS!

Pārkaršana, ko izraisa nepareizi izvietoti elektriskie/uzlādes vadi, rada draudus.

Komponentu bojājumu draudi.

Elektriskie/uzlādes vadi nedrīkst būt izvietoti cilpās.

▶

Nenosedziet elektriskos/uzlādes vadus.

▶

Uzlādes vadus, kuru garums pārsniedz 5 m (16 ft 4,85 in), novietojiet atse-

▶

višķi (raugiet, lai tie nemestu cilpas). Uzlādes vadi, kuru garums pārsniedz 5 m (16 ft 4,85 in), var ievērojami uzsilt

▶

(uzmanību, karstas virsmas). Šādos gadījumos īpaši raugiet, lai uzlādes vadu virsmas temperatūra

▶

nepārsniedz 80 °C (176 °F):

- vides temperatūra ir 30 °C (86 °F) vai vairāk

- uzlādes vada šķērsgriezums ir 95 mm2 vai vairāk

- uzlādes vada garums ir 5 m (16 ft 4,85 in) vai vairāk Elektrisko/uzlādes vadu nomaiņu drīkst veikt tikai profesionāls elektriķis.

▶

Brīdinājuma

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Platform E1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max. PAC max.

UDC nom.

IDC max.

xxxxxxxx

4,010,xxx

xxxx

Selectiva x.0 xxxx xxkW

norādes uz iekārtas

Uz uzlādes iekārtas raksturlielumu plāksnītes ir redzami drošības simboli. Drošības simbolus nedrīkst pārkrāsot vai noņemt.

Elektriskās strāvas trieciens var būt nāvējošs. Korpusu drīkst atvērt tikai ražotāja apmācīti servisa speciālisti. Darbu pie iekārtas ar atvērtu korpusu drīkst veikt tikai tad, kad tā ir atvienota no tīkla. Izmantojot atbilstošu mērierīci, ir jāpārliecinās, ka elektriski uzlādētie montāžas elementi (piemēram, kondensatori) ir brīvi no elektriskā sprieguma. Pārliecinieties, ka iekārta ir atvienota no elektrotīkla, līdz ir pabeigti visi darbi.

Izmantojiet funkcijas tikai pēc tam, kad ir pilnībā izlasīta lietošanas instrukcija.

Neuzglabājiet akumulatorus iespējamo aizdegšanās avotu, kā arī uguns, dzirksteļu un atklātu liesmu tuvumā.

Eksplozijas draudi! Uzlādējot akumulatoru, tajā rodas sprāgstoša gāze.

Akumulatora skābes ir kodīgas, un tās nekādā gadījumā nedrīkst nonākt acīs, uz ādas vai apģērba.

Uzlādes laikā gādājiet par pietiekamu svaigā gaisa padevi.

Iekārta var izraisīt noplūdes līdzstrāvu zemējumvadā. Ja elektrotīkla malā tiek izmantots uz noplūdes strāvu reaģējošs automātiskais slēdzis (RCD) aizsardzībai pret strāvas triecienu, šim slēdzim ir jāatbilst B tipam.

Izstrādājumu nedrīkst likvidēt sadzīves atkritumos, tas jādara atbilstoši uzstādīšanas vietā spēkā esošajiem likvidēšanas noteikumiem, kas attiecas uz elektriskajiem un elektroniskajiem atkritumiem.

Drošības norādes

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

iekārtas iekšpusē

UZMNANĪBU!

Elektriskā strāva rada draudus.

Tā rezultātā var tikt izraisīti nopietni ievainojumi vai nāve.

Korpusu drīkst atvērt tikai ražotāja apmācīti servisa speciālisti.

▶

Pirms jebkādu darbu uzsākšanas visas pieslēgtās iekārtas un komponenti ir

▶

jāizslēdz un jāatvieno no elektrobarošanas tīkla. Visas pieslēgtās iekārtas un komponenti ir jānodrošina pret ieslēgšanos atpa-

▶

kaļ. Pēc iekārtas atvēršanas, izmantojot atbilstošo mērierīci, jāpārliecinās, ka

▶

elektriski uzlādētie montāžas elementi (piemēram, kondensatori) ir brīvi no elektriskā sprieguma. Izmantojot labi salasāmu, saprotamu brīdinājuma zīmi, jānodrošina, ka

▶

iekārta līdz darbu beigšanai ir atvienota no elektrotīkla.

Uzstādīšanas noteikumi

UZMNANĪBU!

Iekārtas apgāšanās vai nokrišana rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Visi sistēmas komponenti ir jāuzstāda stabili.

▶

Ja tiek izmantoti grīdas vai sienas stiprinājumi, vienmēr pārbaudiet, vai tie ir

▶

pienācīgi nostiprināti. Iekārtas, kuru svars ir lielāks par 25 kg (55,12 mārciņas), ir jānes vismaz

▶

2 personām. Montējot uz plaukta, plaukta pamatnes nestspējai ir jāatbilst vismaz iekārtas

▶

svaram.

Iekārta ir pārbaudīta atbilstoši IP20 aizsardzības klasei, tas nozīmē, ka:

tā ir aizsargāta pret cietu objektu, kuru diametrs ir lielāks par 12,5 mm

(0,49 collas), iespiešanos; tā nav aizsargāta pret ūdeni.

Saskaņā ar aizsardzības klasi IP20 iekārtu drīkst uzstādīt un ekspluatēt sausās, slēgtās telpās. Iekārta ir jāsargā no mitruma.

Iekārta ir jānovieto horizontāli.

(a)

Iekārtas vides gaisā nedrīkst nonākt akumulatora skābes un izgarojumi. Iekārtu nedrīkst uzstādīt tieši pretī uzlādējamajam akumulatoram.

Dzesēšanas gaiss

Iekārta jāuzstāda tādā pozīcijā, lai dzesēšanas gaiss varētu netraucēti plūst cauri tam paredzētajām korpusa atverēm. Starp gaisa padeves un izplūdes atverēm vienmēr jābūt vismaz 0,2 m (7,874 collas) lielam atstatumam. Apkārtējās vides gaisā nedrīkst būt:

ļoti spēcīga putekļu uzkrāšanās;

elektrību vadošas daļiņas (sodrēji vai metāla skaidas);

siltuma avoti.

Dzesēšanas gaiss ieplūst un izplūst tā, kā norādīts attēlā ar bultiņu simboliem.

NORĀDE!

Daļēji vai pilnībā nosegtas gaisa padeves un izplūdes atveres rada draudus.

Tādējādi var tikt izraisīti bojājumi.

Vairākas iekārtas būtu jāuzstāda secīgā līnijā citu pēc citas.

▶

Ja iekārtas ir izkārtotas līnijā cita pēc citas bez atstatuma, starp iekārtām jābūt tālāk norādītajiem attālumiem:

16 kW (E1): minimālais attālums 60 cm (1 pēda 11,62 collas)

Sienas stip-

312

rinājums

UZMNANĪBU!

Nepareizi izpildīti darbi un iekārtas apgāšanās rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Šo montāžu drīkst veikt tikai apmācīts un specializēts personāls.

▶

Ievērojiet uzlādes iekārtas lietošanas instrukcijā norādītos drošības noteiku-

▶

mus. Atkarībā no balstvirsmas var būt nepieciešamas dažādas skrūves un tapas.

▶

Tāpēc tapas un skrūves nav iekļautas piegādes komplektā.

▶

Par pareizo tapu un skrūvju izvēli ir atbildīgs montieris.

▶

UZMNANĪBU!

Iekārtas apgāšanās vai nokrišana rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Pārbaudiet, vai skrūvju savienojumi ir stingri pieskrūvēti.

▶

Izmantojiet tikai kopā ar „Fronius” uzlādes iekārtu Selectiva 8–18 kW.

▶

Uzstādiet iekārtu horizontālā stāvoklī.

▶

16 kW (E1)

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20 (.79)

110

(4.33)

mm (in.)

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

(.24)

7 (.28)

8.5 (.33)

(.24)

(.98)

76 (2.99)

(2.36)

mm (in.)

16 kW (E1)

Urbšanas plāns

Ārējā palaišana un apturēšana

Sienas stiprinājuma svars:

16 kW (E1)

UZMNANĪBU!

Apdraudējums, atvienojot spraudsavienojumu, kamēr notiek lādēšanas process.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Neatvienojiet spraudsavienojumu, kamēr notiek lādēšanas process.

▶

Neaiztieciet strāvu vadošos kontaktus uz lādēšanas spraudņa.

▶

3,15 kg (6,49 mārciņas)

Ārējās palaišanas un apturēšanas funkcija ir pieejama standarta komplektācijā.

Izmantojot ārējās palaišanas un apturēšanas funkciju, uzlādes procesu var vadīt gan ar palīgkontaktu, gan ārējo slēdzi.

Ja uzlādes procesa laikā uzlādes kabelis tiek atvienots, ārējās palaišanas un apturēšanas funkcija novērš dzirksteļu veidošanos un tādējādi pagarina kontaktu darbmūžu.

Vadības elementi un pieslēgumi

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Vadības elementi un pieslēgumi

Nr. Funkcija

(1) USB pieslēgvieta

USB pieslēgvieta ļauj atjaunināt iekārtu un protokolēt uzlādes parametrus lādēšanas laikā, izmantojot USB zibatmiņu. Pieejama barošanas strāva līdz 0,5 A.

(2) Papildaprīkojuma tālvadības

sistēmas, 13 V uzlādes lampas vai InterLock atrašanās vieta.

(3) Ārējās ieslēgšanas/izslēgšanas

vai termoregulējošas uzlādes atrašanās vieta.

Nr. Funkcija

(4) (-) Uzlādes vads

(5) (+) Uzlādes vads

(6) Ar releju saistītā papildaprīkojuma atrašanās vietas

(piemēram, Aquamatic). Detalizēta informācija pieejama nodaļā „Opcijas”.

(7) Iekšējās elektrolītu cirkulācijas atrašanās vieta.

Saspiesta gaisa izeja

(8) Iekšējās elektrolītu cirkulācijas atrašanās vieta.

Ventilācijas lūka ar gaisa filtru

(9) Elektrotīkla kabelis

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

(10) LED joslas opcija.

Deg uzlādes statusam atbilstošās krāsās, kā norādīts nodaļas „Vadības panelis” indikatoru aprakstā.

(11) Vadības panelis

(12) Izvēles pieslēgumu diapazons

Informāciju par savienojuma diapazonu var noskaidrot tikai vienā veidā: noņemot savienojuma paneli iekārtas aizmugurē. Šim nolūkam ievērojiet nodaļas „Opcijas” sadaļā „Drošība” sniegtās brīdinājuma norādes.

18 polu papildaprīkojuma kontaktdakšas pieslēgumi pie Print P-Control korpusa iekšpusē

Plug Code (spra

udņa

(ta-

kods)Function (fun-

pa)

kcija)

Plug Code (spra

udņa

(ta-

kods)Function (fun-

pa)

kcija)

17 G / 2 Ārējs LED

Green (zaļš)

Remote Control wire (tālvadības

vads) 2 InterLock wire (vads) Green (zaļš)

CBG Easy VCC

15 Y / 3 Ārējs LED Yel-

low (dzeltens)

Remote Control wire (tālvadības

vads) 3 InterLock wire (vads) Yellow (dzeltens)

CBG Easy De-

tect

13 B Ārējs LED Blue (zila)

InterLock wire (vads) Brown (brūns)

CBG Easy GND wire white (vads

11 12 C2 G CAN 2GND

16 R / 4 Ārējs LED Red (sarkans)

18 13V /113 V Ārējs LED

Power Supply

(strāvas padeve)

Remote Control wire (tālvadības

vads) 4 InterLock wire (vads) White (balts)

14 Dete Detect (noteikt)

balts)

Remote Control wire (tālvadības vads) 1

wire brown

(vads brūns)

9 C1 G CAN 1GND

wire brown

(vads brūns)

7 C1 L CAN 1Low

(zems)

wire yellow

(vads dzeltens)

5 C1 H CAN 1High

(augsts)

wire green (vads

zaļš)

3 4

1 - St Temperature Controlled (Termo-

regulācija)

Charging

(uzlāde)

Charging

10 13VO13 V Power

Supply (strāvas padeve)

wire white (vads

balts)

8 C2 L CAN 2Low

(zems)

wire yellow

(vads dzeltens)

6 C2 H CAN 2High

(augsts)

wire green (vads

zaļš)

2 + St Temperature Controlled (Termo-

regulācija)

(uzlāde)

Extern Start / Stop (ārējā pa-

laišana/apturēšana)

Extern Start / Stop (ārējā pa-

laišana/apturēšana)

Gateway / Cloud (Vārteja/Mākonis)

Battery Link (Akumulatora saite)

Vadības panelis

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Nr. Funkcija

(1) Displejs

Faktisko uzlādes parametru indikācija. Iestatījumu indikācija.

(2) Taustiņš „Izvēlne”

Ļauj atlasīt vēlamo izvēlni. Ļauj atgriezties uz augstāka līmeņa atlasi.

(3) Taustiņi „Up / Down” (Uz augšu / Uz leju)

Ļauj atlasīt vēlamo izvēlnes punktu. Vēlamās vērtības iestatīšana.

(4) Taustiņš „Pause / Start” (Apturēt / palaist)

Pārtrauc vai atsāk uzlādes procesu. Apstiprina izvēlnes punktu vai iestatījumu.

(5) Indikators „Akumulators ir atdzisis” (zils)

Informē, ka akumulators ir atdzisis un ir gatavs ekspluatēšanai. Deg nepārtraukti: kad uzlāde ir pabeigta, ir sasniegts iestatītais atdzesēšanas laiks vai pēc izvēles akumulatora temperatūra. Mirgo ik pēc sekundes: papildus tiek rādīts arī ūdens uzpildīšanas indikators. Detalizēta informācija par to ir pieejama nodaļas „Indikatori” sadaļā „Papildu funkcijas”.

(6) Indikators „Kļūda” (sarkans)

Deg nepārtraukti: iekārta parāda kļūdu. Pašreizējā situācija neļauj veikt

normālu uzlādi. Kamēr deg sarkanais indikators, nedrīkst veikt uzlādi (uzlāde tiek pārtraukta). Displejā redzams atbilstošs statusa ziņojums.

Mirgo ik pēc 3 sekundēm: iekārta parāda brīdinājumu. Uzlādes parametri ir nederīgi, taču uzlāde tiek turpināta. Displejā pamīšus parādās attiecīgais statusa ziņojums un uzlādes statuss.

(7) Indikators „Uzlāde” (dzeltens)

Deg: uzlādes laikā. Mirgo: ja uzlāde tiek pārtraukta.

(8) Indikators „Akumulators ir uzlādēts” (zaļš)

Deg nepārtraukti: uzlāde pabeigta. Mirgo ik pēc sekundes: uzlāde pabeigta. Papildus tiek rādīts arī ūdens uz-

pildīšanas indikators.

Akumulatora uzlādēšana

Ekspluatācijas uzsākšana

Kad uzlādes iekārta tiek pirmo reizi savienota ar elektrotīklu, tā aktivizējas režīmā SETUP (Iestatīšana).

Šajā režīmā iespējams iestatīt vai apstiprināt tālāk norādītos iestatījumus.

Valoda (English, Deutsch, Französisch u. c.)

Datums, laiks un laika zona

Uzlādes vada garums un šķērsgriezums

Akumulatora veids, raksturlīkne, šūnu skaits un uzlādes laiks vai akumulatora

kapacitāte

Pieslēdziet uzlādes iekārtas tīkla kontaktdakšu pie elektrotīkla.

Izmantojot taustiņus „Up / Down”

(Uz augšu / Uz leju), iestatiet vēlamo izvēlnes valodu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Angļu valoda ir iestatīta kā noklusējuma vērtība.

Izmantojot taustiņus „Up / Down”

(Uz augšu / Uz leju), iestatiet laika zonu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Centrāleiropas laiks UTC+1 (Berlīne) ir iestatīta kā laika zonas noklusējuma vērtība.

Varat iestatīt tālāk norādītos iestatījumus.

Vasaras laiks IESLĒGTS/

IZSLĒGTS Stundu formāts

Laiks

Datums

Izmantojot taustiņus „Up / Down”

(Uz augšu / Uz leju), iestatiet nepieciešamo iestatījumu.

Izmantojot „Pause / Start” (Pauze/

palaist), apstipriniet uzstādīto iestatījumu.

Noklusējumā vasaras laikam ir iestatīta vērtība IESLĒGTS, kā arī ir iestatīts 24 stundu laika formāts.

Izmantojot taustiņus „Up / Down”

(Uz augšu / Uz leju), iestatiet attiecīgo uzlādes vada garumu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Uzlādes iekārta ir konfigurēta atbilstoši pareizajam uzlādes vada garumam, pamatojoties uz pasūtījumu.

Neatbilstoši iestatīts uzlādes vada garums var negatīvi ietekmēt uzlādes procesu!

Izmantojot taustiņus „Up / Down”

(Uz augšu / Uz leju), iestatiet attiecīgo uzlādes vada šķērsgriezumu.

Apstipriniet savu izvēli ar taustiņu

„Pause / Start” (Pauze/palaist).

Uzlādes iekārta ir konfigurēta atbilstoši pareizajam uzlādes vada šķērsgriezumam, pamatojoties uz pasūtījumu.

Neatbilstoši iestatīts uzlādes vada šķērsgriezums var negatīvi ietekmēt uzlādes procesu!

Ja uzrādītā uzlādes konfigurācija ir

pareiza, apstipriniet šo uzlādes konfigurāciju ar taustiņu „Pause / Start” (Pauze/palaist).

Iekārta rūpnīcā ir sākotnēji iestatīta atbilstoši pasūtījumam.

Ja uzlādes iekārta ir pasūtīta bez papildu konfigurācijas, noklusējumam der tālāk norādītās iestatījumu vērtības.

Akumulatora veids „Pb-mitrs” (PzS, GiS)

Raksturlīkne 1 – IUI – WET

Maksimālais uzlādes iekārtai paredzētais šūnu skaits

Maksimālā uzlādes iekārtai paredzētā akumulatora kapacitāte

Ja konfigurācija neatbilst izmantotajam akumulatoram, ir jāveic atbilstošas izmaiņas parametros.

Detalizēta informācija par uzlādes iekārtas parametriem ir pieejama nodaļas „Indikatori” sadaļā „Konfigurācijas režīms”.

Uzlāde

UZMNANĪBU!

Uzlādējot bojātus akumulatorus, var izplūst akumulatora skābes vai rasties sprādziens, kas rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Pirms uzlādes sākšanas pārliecinieties, ka uzlādējamais akumulators ir pilnībā

▶

gatavs ekspluatācijai.

UZMNANĪBU!

Neatbilstošs akumulatora tips un neatbilstoši uzlādes iestatījumi rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Pirms uzlādes sākšanas pārliecinieties, ka uzlādes iekārtā ir iestatīts pareizais

▶

akumulatora veids. Pirms uzlādes atsevišķu veidu akumulatoriem ir nepieciešams sākotnēji uz-

▶

stādīt šādus iestatījumus: uzlādes līkne; nominālais spriegums (akumulatora šūnu skaits); akumulatora ietilpība (Ah) vai uzlādes laiks (h)

Detalizēta informācija par uzlādes iekārtas parametriem ir pieejama nodaļas „Indikatori” sadaļā “ „Konfigurācijas režīms”.

NORĀDE!

Iespējami bojājumi, ja uzlādes kontaktdakšas kontakti ir ļoti netīri.

Paaugstinātās pārejas pretestības dēļ var rasties pārkaršana un vēlāk arī tikt pilnīgi sabojāta uzlādes kontaktdakša.

Uzlādes kontaktdakšas kontakti nedrīkst būt netīri; ja nepieciešams, tie

▶

jānotīra.

Pieslēdziet uzlādes iekārtas barošanas spraudni pie elektrotīkla.

Parādās prasījums, vai uzlādējamajam akumulatoram ir iestatīti atbilstoši parametri.

Papildus standarta režīmā parādās displejs. Displejā ir redzami šādi uzlādes iekārtas parametri:

akumulatora veids (piemēram, Pb-

WET (Pb-MITRS)); uzlādes raksturlīkne (piemēram,

IUI); nominālais spriegums (piemēram,

48 V); ietilpība (piemēram, 300 Ah);

nedēļas diena, laiks un datums.

Uzlādes iekārtas parametrus var iestatīt individuāli. Detalizēta informācija par uzlādes iekārtas parametriem ir pieejama nodaļas „Indikatori” sadaļā “ „Konfigurācijas režīms”. Pārliecinieties, ka uzlādējamais akumulators atbilst uzlādes ierīces konfigurācijai.

Iespraudiet uzlādes kontaktdakšu.

Uzlādes iekārta konstatē, ka ir pieslēgts akumulators, un sāk uzlādi. Ja ir aktivizēta palaides aizkave, uzlāde tiek sākta pēc iestatītā aizkaves laika beigām. De-

talizēta informācija ir pieejama nodaļas „indikatori” sadaļā „Konfigurācijas režīms”.

Uzlādes laikā displejā redzamas šādas vērtības:

momentānā lādēšanas strāva (A);

momentānais lādēšanas spriegums (V);

uzlādētā enerģija (Ah);

akumulatora temperatūra, ja izvēlēta opcija „Termoregulējoša uzlāde”;

laiks (hh:mm) kopš uzlādes sākuma.

Akumulatora simbols apzīmē pašreizējo uzlādes stāvokli. Jo vairāk joslu tiek attēlots, jo tālāk ir veikta pati uzlāde. Tiklīdz akumulators ir pilnībā uzlādēts, parādās minūšu skaitītājs (attēls labajā pusē). Šis skaitītājs skaita minūtes kopš uzlādes beigām un kalpo par palīgu, lai, lietojot vairākus akumulatorus, varētu vienkāršāk noteikt, kurš akumulators ir visvairāk atdzisis.

Ja minūšu skaitītāja vietā vēl aizvien ir redzams standarta displejs:

izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), pārslēdzieties starp

minūšu skaitītāju un standarta displeju.

Kad akumulators ir pilnībā uzlādēts, visas 4 akumulatora simbola joslas ir melnā krāsā. Kad akumulators ir pilnībā uzlādēts, iedegas indikators zaļā krāsā.

Akumulators vienmēr ir gatavs lie-

tošanai. Akumulators pie uzlādes iekārtas

var būt pieslēgts nenoteiktu laiku. Pēcuzlāde neitralizē akumulatora

pašizlādi.

Uzlādes pārtraukšana

Uzlādi pārtrauciet šādi:

nospiediet taustiņu „Pause / Start” (Apturēt / palaist);

Uzlādes procesa pārtraukuma laikā:

mirgo indikators „Uzlāde” (dzel-

tens).

Turpiniet uzlādi šādi:

vēlreiz nospiediet taustiņu „Pause / Start” (Apturēt / palaist).

Kamēr pie uzlādes iekārtas ir pieslēgts akumulators, uzlādi var pārtraukt un atkal uzsākt, tikai izmantojot taustiņu „Pause / Start” (Apturēt / palaist). Displeja režīmus var mainīt, izmantojot taustiņu „Izvēlne” tā, kā aprakstīts sadaļā „Displejs”, bet to var izdarīt tikai tad, kad pie uzlādes iekārtas nav pieslēgts akumulators.

Uzlādes pabeigšana

UZMNANĪBU!

Dzirksteles, kas rodas, atvienojot uzlādes vadus, rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Pirms izraujat vai atvienojat uzlādes kontaktdakšu, pārtrauciet uzlādi, no-

▶

spiežot taustiņu „Pause / Start” (Pauze/palaist).

UZMNANĪBU!

Apdraudējums, atvienojot spraudsavienojumu, kamēr notiek lādēšanas process.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Neatvienojiet spraudsavienojumu, kamēr notiek lādēšanas process.

▶

Neaiztieciet strāvu vadošos kontaktus uz lādēšanas spraudņa.

▶

NORĀDE!

Akumulatora bojājumu risks, atvienojot to no lādētāja, ja uzlāde nav pilnībā pabeigta.

Tādējādi var tikt izraisīti akumulatora bojājumi.

Akumulatoru no lādētāja atvienojiet tikai tad, ja tas ir pilnībā uzlādēts (indika-

▶

tors „Akumulators ir uzlādēts” deg zaļā krāsā).

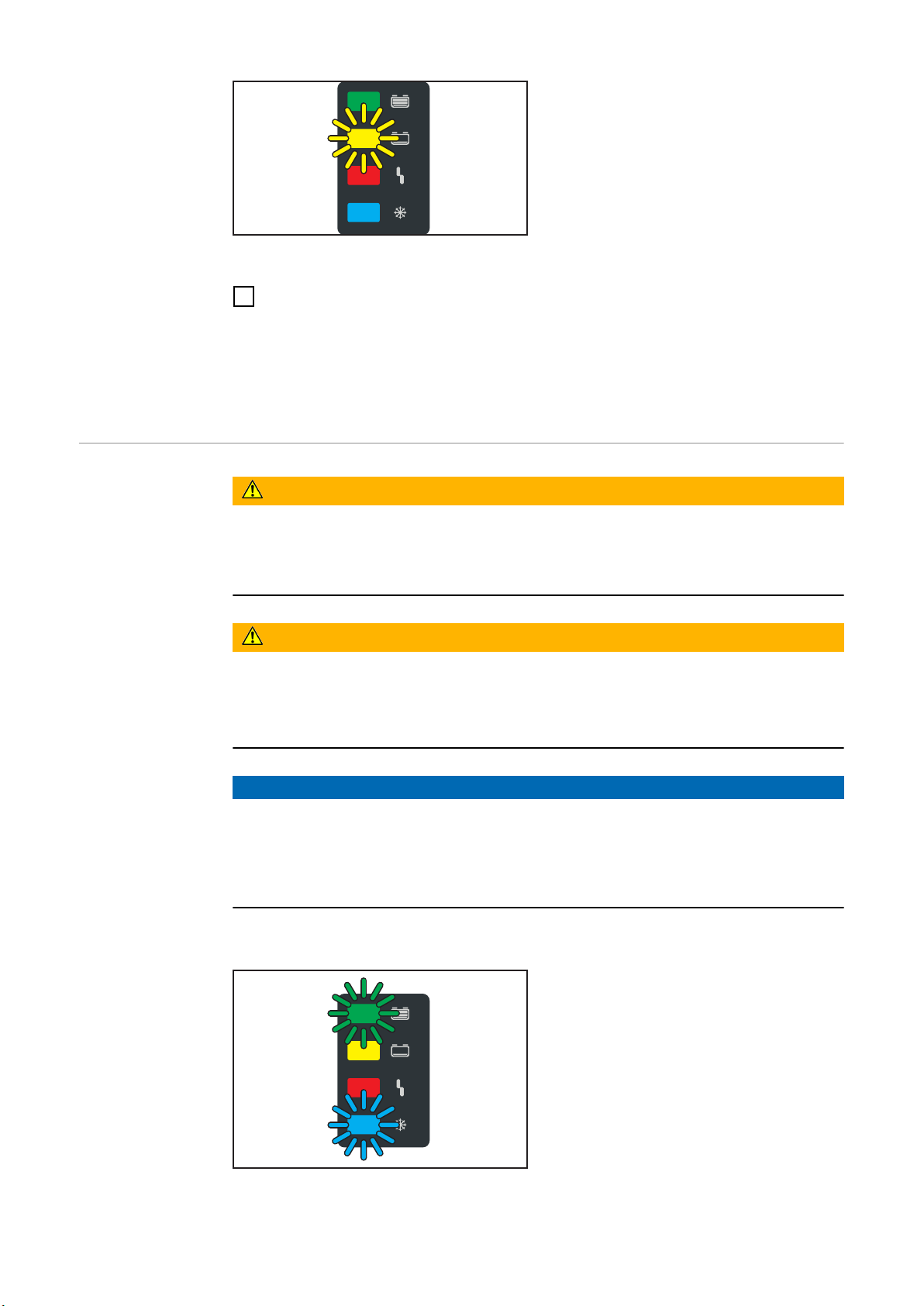

Tiklīdz akumulators ir pilnībā uzlādēts un atdzisis, degs tālāk norādītie indikatori:

Indikators „Akumulators ir

uzlādēts” (zaļš) Indikators „Akumulators ir at-

dzesēts” (zils)

Lai nodrošinātu optimālu akumulatora kalpošanas ilgumu, atvienojiet to pēc turpmākā ziņojuma tikai tad, kad papildus zaļajā krāsā degošajam indikatoram zilā krāsā deg indikators „Akumulators atdzesēts”. Izmantojot vairākas uzlādes iekārtas, vispirms atvienojiet akumulatoru, kas tiek uzlādēts visilgāk (un ar viszemāko temperatūru).

Uzlādi pabeidziet šādi:

nospiediet taustiņu “Pause / Start” (Pauze/palaist);

atvienojiet uzlādes kontaktdakšu.

Uzlādes process ar InterLock opciju

UZMNANĪBU!

Uzlādējot bojātus akumulatorus, var izplūst akumulatora skābes vai rasties sprādziens, kas rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Pirms uzlādes sākšanas pārliecinieties, ka uzlādējamais akumulators ir pilnībā

▶

gatavs ekspluatācijai.

UZMNANĪBU!

Neatbilstošs akumulatora tips un neatbilstoši uzlādes iestatījumi rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Pirms uzlādes sākšanas pārliecinieties, ka uzlādes iekārtā ir iestatīts pareizais

▶

akumulatora veids. Pirms uzlādes atsevišķu veidu akumulatoriem ir nepieciešams sākotnēji uz-

▶

stādīt šādus iestatījumus: uzlādes līkne; nominālais spriegums (akumulatora šūnu skaits); akumulatora ietilpība (Ah) vai uzlādes laiks (h)

Detalizēta informācija par uzlādes iekārtas parametriem ir pieejama nodaļas „Indikatori” sadaļā „Konfigurācijas režīms”.

NORĀDE!

Iespējami bojājumi, ja uzlādes kontaktdakšas kontakti ir ļoti netīri.

Paaugstinātās pārejas pretestības dēļ var rasties pārkaršana un vēlāk arī tikt pilnīgi sabojāta uzlādes kontaktdakša.

Uzlādes kontaktdakšas kontakti nedrīkst būt netīri; ja nepieciešams, tie

▶

jānotīra.

Turpmāk tiek aprakstīta InterLock opcija, un tā ir papildu informācija esošajām nodaļām “Uzlādes process”, “Uzlādes procesa pārtraukšana” un “Uzlādes pabeigšana”.

Uzlādes palaišana:

InterLock opcijas gadījumā lādētājs palaiž uzlādes procesu InterLock, kad abi akumulatori ir pievienoti abiem lādētājiem.

Ja jābūt pieslēgtam tikai vienam akumulatoram, displejā tiek parādīta norāde „InterLock: Connect Second Battery“, un sāk mirgot dzeltenais rādījums.

Ja ārējā palaišana un apturēšana (Start-Stop) jāieslēdz tikai viena akumulatora gadījumā, lādētāja displejā ar ieslēgto ārējo palaišanu un apturēšanu tiek parādīta norāde „Check other Charger“.

Uzlādes procesa pārtraukšana:

Uzlādes process abos lādētājos tiek pārtraukts (Break Mode), ja konstatē kļūmi vai uz kāda no abiem lādētājiem tiek nospiesta pauze/palaide.

Displeja augšējā labajā daļā tiek parādīta norāde „STOPPED“. Pēc kļūmes novēršanas uzlādes process tiek turpināts automātiski vai pēc pauzes/palaides (apturēšanas) pogas atkārtotas nospiešanas uz kāda no abiem lādētājiem.

Uzlādes procesa pabeigšana:

Akumulatora simbols apzīmē pašreizējo uzlādes statusu. Jo vairāk joslu tiek attēlots, jo tālāk ir veikta uzlāde. Tiklīdz abi akumulatori ir pilnīgi uzlādēti, tiek parādīts minūšu skaitītājs (attēls pa labi), un sāk degt zaļais rādījums.

Akumulators vienmēr ir gatavs lie-

tošanai. Akumulators pie uzlādes iekārtas

var būt pieslēgts nenoteiktu laiku. Pēcuzlāde neitralizē akumulatora

pašizlādi.

Displejs

Displeja režīmu pārskats

Iekārtai ir tālāk aprakstītie režīmi.

Nr. Funkcija

Standarta režīms

Standarta režīmā displejā ir redzami uzlādes parametri.

Statistikas režīms

Uzrāda iekārtas ekspluatācijas stāvokļu biežumu un kopējo uzlādes reižu skaitu, kā arī sniedz pārskatu par pilnīgi visās un vidēji vienā uzlādes reizē saražotajām Ah un uzņemto enerģijas daudzumu.

Vēstures režīms

Sniedz informāciju par visiem saglabātajiem uzlādes parametriem.

Konfigurācijas režīms

Konfigurācijas režīms iespējo visus iekārtas un uzlādes procesa iestatījumus.

USB režīms

USB režīms ļauj atjaunināt iekārtu, saglabāt un augšupielādēt iekārtas konfigurāciju, kā arī protokolēt uzlādes parametrus uzlādes laikā, izmantojot USB zibatmiņu.

Kamēr pie uzlādes iekārtas ir pieslēgts akumulators, uzlādi var pārtraukt un atkal uzsākt, izmantojot taustiņu „Pause / Start” (Pauze / palaist). Displeja režīmus var mainīt ar taustiņu „Izvēlne” atbilstoši norādēm nākamajās sadaļās, bet to var izdarīt tikai tad, kad pie uzlādes iekārtas nav pieslēgts akumulators.

Standarta režīms

Uzlādes pārtraukuma laikā izvēlņu pieejamība ir ierobežota. Turpmāk aprakstīto režīmu pieejamība ir šāda:

statistikas un vēstures režīms ir neierobežots.

Konfigurācijas režīmā var pieprasīt šādus datus:

nedēļas datumu un laiku;

iekārtas sērijas numuru;

aparatūras versiju un sērijas numuru.

Programmatūra: galvenā programmatūra, sekundārā programmatūra,

primārā programmatūra un raksturlīkņu versija

USB režīmā ir aktīvi visi izvēlnes punkti līdz pat „Atjaunināt” un „Ielādēt konfigurāciju”.

Kad tīkla kontaktdakša ir pievienota elektrotīklam, displejs automātiski darbojas standarta režīmā.

Izvēlnes atlase

Standarta režīmā displejā redzami turpmākie uzlādes iekārtas parametri:

akumulatora veids (piemēram, Pb-

WET (Pb-MITRS)); uzlādes raksturlīkne (piemēram,

IUI); nominālais spriegums (piemēram,

48 V); ietilpība (piemēram, 300 Ah);

nedēļas diena, datums un laiks.

Uzlādes iekārtas parametrus var iestatīt individuāli. Detalizēta informācija pieejama sadaļā „Konfigurācijas režīms”.

Statistikas režīms

No standarta režīma uz izvēlnes atlasi var pāriet šādi:

aptuveni 5 sekundes turiet nospiestu taustiņu „Izvēlne”.

No pārējiem režīmiem uz izvēlnes atlasi var pāriet šādi:

īsi nospiediet taustiņu „Izvēlne”.

Vēlamā režīma atvēršana:

izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), izvēlieties vēlamā

režīma simbolu,

piemēram, akumulatora simbolu standarta režīmam;

apstipriniet „ķeksīša” simbolu ar taustiņu „Pause / Start” (Apturēt / palaist).

Statistikas režīmā horizontālās joslas attēlo turpmāk norādīto iekārtas ekspluatācijas stāvokļu biežumu.

Tukšgaita („Idle”)

Uzlāde („Charging”)

Mainīgā uzlāde („Floatingcharge”)

Atdzesēšana („Cooldown”)

Kļūda („Error”)

Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), pārslēdzieties starp

lapu 1/2 un lapu 2/2.

Lapā 2/2 ir redzamas tālāk norādītās

(1)

(2)

(3)

(4)

(5) (7)

(6)

vērtības.

Kopējais uzlāžu („Charges”) reižu

skaits. Kopējais saražoto ampērstundu

skaits. Vidējais katrā uzlādes („Charge”)

reizē saražoto ampērstundu skaits. Kopējais uzņemtās enerģijas dau-

dzums (kWh). Vidējais katrā uzlādes („Charge”)

reizē uzņemtais enerģijas daudzums (kWh).

Uzņemtās enerģijas rādījums ir orientējoša vērtība, un nominālā jauda var par līdz pat 5 % atšķirties no faktiskā enerģijas daudzuma. Mazākas jaudas gadījumā novirze var būt lielāka.

Vēstures režīms Vēstures režīms sniedz informāciju par visiem saglabātajiem uzlādes paramet-

riem. Lai varētu attēlot mainīgos vai atšķirīgos displejus, attēlā ir redzami divi displeja logi.

Izmantojot taustiņus „Up / Down” (Uz augšu / uz leju), pārslēdzieties starp

katra saglabātā uzlādes procesa lapām.

Indikatora loga saturs

Uzlādes sākuma datums, piemēram: ceturtdiena, 19.06.14.

Uzlādes sākuma punkts, piemēram: 19:29 vai uzlādes ilgums, piemēram: 8 h

28 min. Spriegums uzlādes sākumā, piemēram: 45,9 V.

Spriegums pēc 5 minūtēm, piemēram: 47,9 V.

Spriegums uzlādes beigās, piemēram: 48,0 V.

Uzlādētās ampērstundas, piemēram: 397 Ah.

Uzlādētās kWh, piemēram: 19 kWh.

Uzlādes raksturlīkne, piemēram: 6 RI.

Iestatītais uzlādes ilgums, piemēram: 8–9 h, vai iestatītās Ah, piemēram:

400 Ah, vai iestatītais uzlādes beigu punkts (nav attēlots).

Uzrādītie simboli

Nr. Funkcija

(1) Akumulators pilnībā uzlādēts

Uzlāde ir pabeigta.

(2) Akumulators ir izlādējies

Uzlāde netika pabeigta.

(3) Izsaukuma zīme ar skaitli

Parādās brīdinājuma paziņojums ar atbilstošo statusa ziņojuma kodu. Detalizēta informācija pieejama sadaļā „Statusa ziņojumi”.

(4) Simbols ar skaitli

Tiek uzrādīta kļūda ar atbilstošo statusa ziņojuma kodu. Detalizēta informācija pieejama sadaļā „Statusa ziņojumi”.

(5) Taustiņu simbols ar ķeksīti

Uzlāde tika pareizi pabeigta, nospiežot taustiņu “Pause / Start” (Apturēt / palaist).

(6) Taustiņa simbols ar krustu

Uzlāde tika pareizi pabeigta, nenospiežot taustiņu “Pause / Start” (Apturēt / palaist).

(7) Uzlādes specifikācijas

Uzlādes sākumā un beigās tiek parādīti noteikti akumulatora dati: šūnu skaits; ampērstundas; raksturlīkne; akumulatora veids.

Konfigurācijas režīms

Konfigurācijas režīms piedāvā šādas iestatījumu iespējas:

„Charging settings” (Uzlādes iestatījumi): Akumulatora iestatījumi

Akumulatora veids, piemēram, „Mitrs”.

Uzlādes raksturlīkne, piemēram, „IU”.

Ietilpība (Ah) vai uzlādes laiks (h) atkarībā no uzlādes raksturlīknes.

Šūnas: spriegums (V) un akumulatora šūnu skaits vai automātiskā akumulato-

ra šūnu skaita iestatīšana.

BRĪDINĀJUMS!

Briesmas, kas rodas akumulatora bojājuma gadījumā.

Tādējādi var tikt radīti akumulatora bojājumi.

Automātisko akumulatora šūnu skaita iestatījumu drīkst izmantot tikai

▶

akumulatoriem, kuriem ir tālāk norādītais nominālais spriegums: 12 V un 24 V 24 V iekārtām, 24 V un 48 V 48 V iekārtām. Neizmantot automātisko akumulatora šūnu skaita iestatīšanu tad, ja aku-

▶

mulators ir pilnībā izlādējies.

Citi iestatījumi:

nodrošina individuālas uzlādes raksturlīknes pielāgošanas iespējas.

„Additional functions” (Papildu funkcijas): Papildu funkcijas

Zila LED

Ārējā palaišana un apturēšana

InterLock

Uzpildes indikators

Izvēles zona

Atkārtota uzlādes palaišana elektrotīkla kļūdas gadījumā

„General options” (Vispārīgi iestatījumi): Vispārīgi iestatījumi

Valoda

Kontrasts

Laiks (hh: mm: ss)

Laika zona Vasaras laiks / standarta laiks Datums (dd:mm:gg)

Uzlādes kabeļa garums (m)

Uzlādes kabeļa šķērsgriezums (mm2) Maiņstrāvas ierobežojums

Temperatūras vērtību mērvienība

Kods konfigurācijas izvēlnes pieejai aktivizēts/deaktivizēts.

USB zibatmiņā ierakstīto parametru (s) laika intervāli.

Atiestatīt statistiku

Atiestatīt vēsturi

„Reset Settings” (Atiestatīt iestatījumus) –

iekļauts drošības jautājums („OK?” (Labi?)), lai vēlreiz apstiprinātu šo

darbību.

Ekrānā vispirms parādās pamatiestatījumu ekrāns ar datuma un laika rādījumu un faktisko programmatūras versiju.

Izmantojot taustiņus “Up / Down” (Uz augšu/uz leju), varat izsaukt tālāk

norādīto informāciju:

iekārtas sērijas numurs, kā arī konfigurācijas atmiņas sērijas numurs un

versija. Vadības/jaudas elektronikas izdruka: aparatūras versija un sērijas numurs.

Programmatūra: galvenā programmatūra, sekundārā programmatūra,

primārā programmatūra un raksturlīkņu versija.

Konfigurācijas izvēlnes atvēršana:

nospiediet taustiņu “Pause / Start” (Pauze/palaist);

Parādās koda ievadīšanas pieprasījums.

Nepieciešamo kodu “1511” ievadiet, rīkojoties, kā norādīts turpmāk:

Izmantojot taustiņus “Up / Down” (Uz augšu/uz leju), ievadiet koda pirmo

punktu. Izmantojot taustiņu “Izvēlne”, pārejiet uz nākamo koda punktu.

Pēc tam rīkojieties, kā aprakstīts iepriekš, līdz kods ir pilnībā ievadīts.

Apstipriniet ievadi ar taustiņu “Pause / Start” (Pauze/palaist).

Tiks parādīts konfigurācijas režīma galveno izvēlnes punktu saraksts.

Izvēloties izvēlnes punktu, var parādīties pieprasījums, aicinot izlasīt lietošanas instrukciju. Apstipriniet šo pieprasījumu, atkārtoti nospiežot taustiņu “Pause / Start” (Pauze/palaist).

Lai pārvietotos konfigurācijas izvēlnē un tās apakšizvēlnēs, rīkojieties, kā norādīts turpmāk:

Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), atlasiet vēlamo

izvēlnes punktu. Izmantojot taustiņu „Pause / Start” (Pauze/palaist) ,apstipriniet izvēlnes pun-

ktu un atkārtoti apstipriniet drošības jautājumu (piemēram, „OK?” (Labi?)). Ja nepieciešams, izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), vei-

ciet izvēli, piemēram, „Off / On” (Izslēgt / Ieslēgt), vai ievadiet vērtību. Ievadi apstipriniet ar taustiņu “Pause / Start” (Pauze/palaist).

Ja pēc apstiprinājuma kursors pārlec uz nākamo iestatījumu vai punktu,

atkārtojiet punktos (3) un (4) aprakstītās darbības.

Lai izietu no aktuālās izvēlnes, rīkojieties, kā norādīts turpmāk:

Izmantojot taustiņu “Izvēlne”, atgriezieties atpakaļ uz augstāka līmeņa atlasi.

Piemēram, tālāk ir paskaidrots, kā veikt uzlādes iestatījumus:

Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), atlasiet izvēlnes pun-

ktu „Uzlādes iestatījumi” (Charging settings). Apstipriniet izvēlnes punktu, izmantojot taustiņu „Pause / Start” (Pauze/

palaist).

Parādās iestatījumu atlase izvēlnes punktam „Uzlādes parametri” (Charging settings):

Atkarībā no veiktās izvēles displeja rādījums var atšķirties.

Uzlādes laikam ir iestatāms gan sākuma laiks, gan arī beigu laiks. Sākuma laiku var iestatīt vajadzības gadījumā; tad uzlādes laiks manuālas uzlādes sākšanas gadījumā tiek noregulēts tikai pēc norādītā uzlādes beigu laika.

Piemērojot iestatījumus, lietotājs tiek vadīts cauri izvēlnei līdzīgi kā ar vedņa funkciju.

Settings (Iestatījumi)

Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), atlasiet vēlamo para-

metru (piemēram, „Cells” (Šūnas)). Apstipriniet parametru, izmantojot taustiņu „Pause / Start” (Pauze/palaist).

Izmantojot taustiņus „Up / Down” (Uz augšu / Uz leju), iestatiet vēlamo

vērtību (piemēram, „24” akumulatora šūnu skaitam). Ievadi apstipriniet ar taustiņu “Pause / Start” (Pauze/palaist).

Ja konfigurācijas režīmā tiek izmainīts viens vai vairāki uzlādes procesam būtiski iestatījumi, pirms konfigurācijas režīma pamešanas vēlreiz tiek vaicāts, vai pārņemt šos uzstādītos iestatījumus.

Pametot konfigurācijas režīmu, ir jāapstiprina tālāk norādītie iestatījumi:

Raksturlīkne

Akumulatora kapacitāte, Ah

Šūnu skaits

Kompensējošā uzlāde IESLĒGTA/IZSLĒGTA

Kontrolleru tīkla protokols

Tālāk ir detalizēts izvēlnes punkta „Settings” paskaidrojums „Uzlādes iestatījumi” („Charging settings”) izvēlnes punktam, kas tika apskatīts augstāk. Pārvietošanās notiek, kā aprakstīts nodaļā „Konfigurācijas režīms”.

Parādās saraksts ar turpmāk norādītajām izvēles iespējām.

Atsevišķas izvēles iespējas ir detalizētāk aprakstītas turpmāk.

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Elektrolītu cirkulācija

Elektrolītu cirkulācijas cikls tiek vadīts ar uzlādes iekārtas vadības sistēmu. Šim nolūkam ir pieejamas vairākas izvēles iespējas.

Ir pieejami šādi iestatījumi elektrolītu cirkulācijai:

Off (Izslēgts)

Elektrolītu cirkulācijas cikls izslēgts.

Ilgstošs darba režīms („continuous”)

Elektrolītu cirkulācija nepārtraukti ieslēgta.

Programma („program”) 1 līdz 5

Rūpnīcā uzstādītās elektrolītu cirkulācijas cikla pārvaldības programmas un

to būtiskie parametri ir norādīti tabulā, kas dota nodaļas „Indikatori” sadaļā „Iestatījumi”.

Automatic (automātisks)

Automātiska elektrolītu cirkulācijas caurplūdes regulēšana, ņemot vērā ie-

statītos akumulatora parametrus.

Lietotājs („user”) „On”/„Off” (Ieslēgt/Izslēgt)

Individuāli iestatījumi elektrolītu cirkulācijai.

Iestatījumi „On” un „Off” (Ieslēgt/Izslēgt) nosaka gaisa plūsmas intervāla im-

pulsa/pauzes attiecību.

Rūpnīcā uzstādītās elektrolītu cirkulācijas cikla pārvaldības programmas un to būtiskie parametri ir norādīti tālāk dotajā tabulā:

Katrā no šīm programmām solenoīda vārsts uz kādu laiku atveras „IESLĒGTS 1” („ON 1”) un uz kādu laiku aizveras „IZSLĒGTS 1” („OFF 1”). Šis process atkārtojas tik bieži, kā norādīts „Atkārtošana” („Repeat”). Pēc šī atkārtojuma skaita beigām process turpinās ar laikiem „IESLĒGTS 2” („ON 2”) un „IZSLĒGTS 2” („OFF 2”) līdz uzlādes beigām.

Termoregulējoša uzlāde

Termoregulējoša uzlāde („Temperature-controlled charging”):

Ir pieejami šādi iestatījumi termoregulējošai uzlādei:

automatic (automātisks)/OFF (izslēgts)/obligāts („required”)

automatic (automātisks) … Uzlādes raksturlīknes pielāgošana atkarībā no

temperatūras. OFF (IZSLĒGTS) ... Izmērītā akumulatora temperatūra paliek neievērota.

ir obligāts („required”) ...

Uzlāde tiek uzsākta tikai tad, kad ir pievienots ārējs temperatūras devējs.

Kļūda, ja ir paaugstināta temperatūra („Error overtemperature”), ON/OFF (IESLĒGTS/IZSLĒGTS)

ON (IESLĒGTS) ... Kļūdas ziņojums par paaugstinātu akumulatora tempe-

ratūru. Uzlādes process tiek pārtraukts, un uzlāde tiek turpināta tikai pēc atdzišanas un atkārtotas akumulatora pieslēgšanas. OFF (IZSLĒGTS) ... Nav kļūdas ziņojuma par paaugstinātu akumulatora tem-

peratūru.

Kompensējošā uzlāde

Brīdinājums par paaugstinātu temperatūru („Warning overtemperature”) ON/OFF (IESLĒGTS/IZSLĒGTS)

ON (IESLĒGTS) ... Brīdinājums par paaugstinātu akumulatora temperatūru.

OFF (IZSLĒGTS) ... Nav neviena brīdinājuma par paaugstinātu akumulatora

temperatūru.

Atsevišķām raksturlīknēm ir nepieciešams ārējs temperatūras devējs. Ja konfigurācijas režīmā tiek izvēlēta šāda raksturlīkne, tiek parādīta norāde, ka nepieciešams ārējs temperatūras devējs.

Kompensējošā uzlāde („Equalising charge”)

OFF (IZSLĒGTS)

Kompensējošā uzlāde nenotiek.

Aizkave („delay”)

Ja akumulators paliek pieslēgts pie uzlādes iekārtas iestatītās kompensējošās

uzlādes aizkaves laikā („equalize charge delay”), notiek speciāls uzlādes veids. Tādējādi tiek novērsta skābes izplatīšanās. Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kom-

pensējošās uzlādes ilguma parametrus var izmainīt.

Nedēļas diena („Weekday”)

Nedēļas diena, kurā jānotiek kompensējošajai uzlādei.

Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kom-

pensējošās uzlādes ilguma parametrus var izmainīt.

Manuālā kompensējošā uzlāde („Manuell”)

Kompensējošo uzlādi var manuāli aktivizēt, nospiežot pogu uz displeja.

Kompensējošā uzlāde tiek uzsākta pēc iestatītā aizkavējuma ar iestatītajiem

parametriem. Strāvas (ampēri/100 ampērstundās), sprieguma (volti/elementi) un kom-

pensējošās uzlādes ilguma parametrus var izmainīt. Šī funkcija ir pieejama tikai tradicionālo svina-skābes akumulatoru rak-

sturlīknēm.

Ja tiek aktivizēts kāds kompensējošās uzlādes iestatījums, tad sākuma ekrānā ar simbolu blakus iestatītajām ampērstundām / iestatītajam uzlādes laikam tiek parādīts, vai tiek veikta kompensējošā uzlāde un vai tādu drīkst uzsākt.

Aizkave “Delay” (Aizkave)

“Charge start delay“ (uzlādes sākuma aizkave)

Faktiskā uzlādes sākuma laika aizkave (minūtēs) salīdzinājumā ar uzlādes

sākuma aktivizēšanas laika punktu.

“Charge end delay” (Uzlādes beigu aizkave)

Signalizētā uzlādes beigu laika (piemēram, indikators deg zaļā krāsā) aizkave

(minūtēs) salīdzinājumā ar faktisko uzlādes beigu laiku.

”At mains failure restart charging” (atkārtots uzlādes sākums elektrotīkla kļūdas gadījumā )

Ja ir aktivizēta šāda iespēja, kolīdz pēc traucējuma elektrotīkls atkal ir pie-

ejams, automātiski tiek uzsākta uzlāde.

“At mains failure” (elektrotīkla kļūdas gadījumā)

Atkārtota uzlādes uzsākšana

Automātiski/turpināt uzlādi

Ja ir aktivizēta izvēles iespēja “Atkārtota uzlādes uzsākšana”, tad uzlāde automātiski tiek uzsākta pēc elektrotīkla traucējuma novēršanas.

Ja ir aktivizēta izvēles iespēja “Automātiski/turpināt uzlādi”, tad uzlāde automātiski tiek uzsākta pēc elektrotīkla traucējuma novēršanas.

Kalendārs Kalendārs („calendar”)

Kalendāra funkcija ļauj automātiski uzsākt uzlādi pēc norādītajiem kritērijiem.

Laika intervāls, kurā nedrīkst uzsākt uzlādi, kad iekārtai ir pievienots akumu-

lators. Laika intervāls, kurā jāuzsāk uzlāde ar definētu 1. raksturlīkni, kad iekārtai ir

pievienots akumulators. Laika intervāls, kurā jāuzsāk uzlāde ar definētu 2. raksturlīkni, kad iekārtai ir

pievienots akumulators.

Lai aktivizētu laika intervālu,

jāizvēlas un jāapstiprina iestatījums „ON” (Ieslēgt).

Izvēlnes punkts „Uzlādes iestatījumi” („Charging settings”):

akumulatora veids visām rak-

sturlīknēm, piemēram, Pb-WET (Pb-MITRS); raksturlīkņu iestatījumi atbilstošās

raksturlīknes izvēles gadījumā.

Kalendāra funkcijas („Calendar”) ietvaros pieejami citi iestatījumi:

Dienu konfigurācija 1–5: („Day Setting 1–5“): dienu konfigurācija ļauj definēt līdz pat 5 dažādus uzlādes sākuma laika profilus, kuriem pieejamas tālāk norādītās iestatīšanas iespējas.

1. raksturlīknes simbols:

laika intervāls, kurā uzlāde jāsāk ar

1. raksturlīkni (piemēram, 00:00– 06:00). Apturēšana:

laika intervāls, kurā nedrīkst tikt veikta uzlāde (piemēram, 06:00– 20:00).

1. raksturlīknes simbols:

laika intervāls, kurā uzlāde jāsāk ar

1. raksturlīkni (piemēram, 20:00– 24:00).

NORĀDE!

Esošās uzlādes ar iestatītajiem laika intervāliem netiek ietekmētas.

Ja akumulatoru pievieno plkst. 05:45 (augšējais piemērs), tad uzlāde tiek pa-

▶

beigta atbilstoši prasībām, to nepārtraucot iestatītajā laika intervāla beigu laikā (piemērā – 06:00). Ja akumulatoru pievieno apturēšanas laika intervālā, uzlāde automātiski tiek

▶

uzsākta nākamajā laika intervālā. Ja uzlāde tiek manuāli uzsākta apturēšanas laika intervālā, tā vienmēr tiek veikta ar 1 raksturlīkni.

Papildu iestatījumu iespējas:

piešķirto raksturlīkņu maiņa:

raksturlīkņu simbols; atbilstošās raksturlīknes

noņemšana: „noņemt” („remove”).

Nedēļas konfigurācija („Week Setting”)

Iespējams apvienot 3 dažādas

nedēļas konfigurācijas.

Katrai nedēļas dienai var piešķirt jau iepriekš izveidoto dienas konfigurāciju.

Speciālās uzlādes

Speciālās uzlādes („Special Charges”)

Gada konfigurācija („Year Setting”)

Vairākiem kalendāra laika posmiem

(piemēram, 1.1.–7.1.) iespējams piešķirt dažādas nedēļu konfigurācijas.

Ar aktivizētu kalendāra funkciju rādījumā ir redzams kalendāra simbols (šeit – skaitlis „4” kā faktiskais datums).

Izvēloties „Speciālās uzlādes” („Special Charges”), uz īsu laiku tiek ļauts veikt vienu vai vairākus speciālos uzlādes veidus.

Iestatījums „Atkārtošana” („repeat”) norāda alternatīvo uzlādes veidu biežumu, līdz tiek atsākta nepārtraukta uzlāde ar sākotnējiem uzlādes parametriem:

Iestatīšanas diapazons

No 1 līdz 99 atkārtojumiem

Taustiņa Start (Palaist) deaktivizēšana („Disable Start Button”)

ON (IESLĒGTS)

Uzlādes procesu nav iespējams uzsākt ar taustiņu „Pause / Start” (Apturēt /

palaist), piemēram, lai novērstu neatļautu piekļuvi.

OFF (IZSLĒGTS)

Uzlādi var uzsākt ar taustiņu „Pause / Start” (Apturēt / palaist).

Papildus iespējami arī šādi iestatījumi.

Raksturlīkne:

piemēram, „Deep discharge 10” (Dziļā izlāde 10). Akumulatora šūnu skaits:

„Cells” (Šūnas) – piemēram, 12x. Akumulatora ietilpība Ah:

piemēram, 375 Ah.

Līdzstrāvas savienojums

Papildu funkcijas Detalizēts skaidrojums par izvēlnes punktu „Additional functions” (Papildu fun-

Līdzstrāvas savienojums („DC-Connection”):

Līdzstrāvas savienojuma izvēlnē ir pieejams iestatījums līdzstrāvas savienojuma pārbaudei. Ja līdzstrāvas savienojuma pārbaudes funkcija atrodas ieslēgtā režīmā („ON”), uzlādes procesa laikā tiek pārbaudīts savienojums starp uzlādes iekārtu un akumulatoru.

Ja uzlādes procesa laikā līdzstrāvas savienojumā rodas problēmas, aktivizētas līdzstrāvas savienojuma pārbaudes laikā tiks uzrādīts statusa ziņojums 17. Savienojuma problēmas var radīt, piemēram, nodiluši vai netīri uzlādes kontakti.

kcijas) pieejams konfigurācijas režīmā. Pārvietošanās notiek, kā aprakstīts nodaļā “Konfigurācijas režīms”.

Atlasiet izvēlnes punktu „Additio-

nal functions” (Papildu funkcijas).

Parādās saraksts ar turpmāk norādītajām izvēles iespējām:

Atsevišķas izvēles iespējas ir detalizētāk aprakstītas turpmāk:

Zilā indikatora “Zila LED” (Blue LED) iestatīšana

Laika (minūtes) iestatīšana, pēc kura būtu jādeg zilajam indikatoram „Akumulators atdzesēts”, lai signalizētu par pietiekami atdzesētu akumulatoru. Iestatāmā vērtība ir laiks no uzlādes beigām.

Savienojumā ar iespēju „Termoregulējoša uzlāde” ir iespējams iestatīt temperatūras vērtību, pēc kuras pārsniegšanas būtu jādeg zilajam indikatoram „Akumulators atdzesēts”, lai signalizētu par pietiekami atdzesētu akumulatoru.

„Refill Indicator” (Uzpildes indikators)

uzpildes indikators parādās brīdī, kad akumulatorā ir jāiepilda destilēts ūdens. Laiku, kad ir nepieciešama iepilde, var noteikt, kā norādīts tālāk:

Katru x. nedēļu un nedēļas dienu

Piemēram, uzpildīt ūdeni katru 2. nedēļu piektdienā

Uzpildes uzaicinājuma apstiprinājums nav nepieciešams, ja ir aktīvs iestatījums „OFF” (Izslēgts).

„Relays” (Releja karte)

Izvēloties releja karti, vienu no šīm funkcijām var iestatīt katrai no 4 savienošanas spailēm, skatoties no kreisās puses uz labo:

Aquamatic

Signāls, piemēram, solenoīdā vārsta vadībai

Programma „Standard” (Standarta) ar rūpnīcas noklusējuma iestatījumiem

Programma „User” (lietotājs) ar lietotāja noteiktām iestatījuma iespējām

Detalizēta informācija par Aquamatic pieejama nodaļas “Opcijas” sadaļā

“Aquamatic”.

„Charging” (Uzlāde aktīva)

Charge 50 % (Uzlāde 50 %)

“Charge 80 %” (Uzlāde 80 %)

„Charge Finish” (Uzlāde pabeigta)

„Main Charge Finished” (Galvenā uzlāde pabeigta)

Signāls, kad pabeigta galvenās uzlādes fāze

Uzlāde nav pabeigta

Signāls, ja akumulators tiek pārāk agri atvienots no lādētāja

Iestatāms robežās no 1 līdz 10

„Charge OK” (Uzlāde OK)

Akumulators tiek uzlādēts vai ir jau uzlādēts

„Cumulative Error” (Summārā kļūda)

Signāls kļūdas gadījumā

Elektroapgādes traucējums arī var būt norādīts kā kļūda (iestatījums „ON”

(IESLĒGTS)). Ja iekārtai ir defekts, var parādīties brīvi definējams teksts, kurā, piemēram,

var būt tirgotāja kontaktinformācija. Detalizētu informāciju atradīsiet sadaļā “USB režīms”.

Summārā kļūda + brīdinājums

Analogi funkcijai „Summārā kļūda” ievelkas atbilstošais relejs, tiklīdz radusies

kļūda vai brīdinājums.

„Signal Lamp” (Signālspuldze)

Iespējama vienas vai vairāku spuldžu pieslēgšana pie releja kartes, lai

uzrādītu uzlādes stāvokli vai uzlādes iekārtas ekspluatācijas stāvokli. Detalizēta informācija pieejama nodaļas „Opcijas” sadaļā „Signālspuldzes”.

„Immobiliser” (Imobilaizers)

ON (IESLĒGTS)

Relejs pievelkas pastāvīgi, tiklīdz uzlādes iekārta ir savienota ar elektrotīklu.

„Refill Indicator” (Iepildīšanas indikators)

Brīdina, ka akumulatorā ir nepieciešams iepildīt destilētu ūdeni.

Detalizēta informācija par to ir pieejama nodaļas „Indikatori” sadaļā „Papildu

funkcijas”.

„Battery Cold” (Akumulators atdzesēts)

„External Air Pump” (Ārējais gaisa sūknis elektrolītu cirkulācijai)

Iestatīšana notiek tā, kā aprakstīts sadaļā „-> Settings” (Iestatījumi) elek-

trolītu cirkulācijai („Air Pump”).

Detalizēta informācija par releja karti pieejama nodaļā „Opcijas”.

“External lamp” (Ārējās spuldzes) Iestatījums

saskaņā ar nodaļas „Opcijas” sadaļu „Uzlādes lampa” var pieslēgt piemērotus ārējos indikatorus, lai attēlotu uzlādes stāvokli vai uzlādes iekārtas ekspluatācijas stāvokli. Pieejami šādi iestatījumi:

Normālās (standarta ārējie indikatori)

RGB (LED joslas)

Tālvadības sistēma (“Remote control system”)

Tālvadības sistēmai var pielāgot kontrastu.

Atkārtota uzlādes palaišana elektrotīkla kļūdas gadījumā (“at mains failure Restart charging”)

Ja ir aktivizēta šāda iespēja, kolīdz pēc traucējuma elektrotīkls atkal ir pieejams, automātiski tiek uzsākta uzlāde.

Vispārīgi iestatījumi

Detalizēts skaidrojums par izvēlnes punktu „Vispārīgi iestatījumi” („general options”) pieejams konfigurācijas režīmā.

Atlasiet izvēlnes punktu „Vispārīgi

iestatījumi” („general options”).

Parādās saraksts ar turpmāk norādītajām izvēles iespējām.

valoda („Language”);

displeja iestatījumi;

kontrasts („Contrast”);

spilgtums („LED brightness”);

Ah rādījums uzlādes beigās

(„Show Ah at charge end”) ON/OFF (ieslēgts/izslēgts);

laiks („Time”) un datums („Date”);

vasaras laiks („daylight saving

time”) / standarta laiks; iepriekš definētas laika zonas;

lietotāja definētas laika zonas.

Uzlādes kabelis (“Charging cable”):

uzlādes kabeļa parastais garums

(m)

Kabeļa šķērsgriezums (“Cable cross section”):

Uzlādes kabeļa šķērsgriezums (mm²)

Maiņstrāvas ierobežojums (“AC current consumption”):

paredzēts, lai maksimāli uzņemto

iekārtas strāvu pielāgotu vietējai elektroinstalācijai vai iekārtas kontaktdakšai, kas ir piemontēta iekārtai.

Katrai iekārtas klasei ir atšķirīgas

minimālās un maksimālās vērtības. Minimālā jauda ir aptuveni 25 % no attiecīgās iekārtas maksimālās izejas jaudas.

Temperatūra (“Temperature”):

Temperatūra °C / °F

Kods:

Nepieciešama / nav nepieciešama koda ievade konfigurācijas režīmam („Code

ON / OFF”)

USB laika intervāls (“USB Logging Time”):

laika intervāls ar USB protokolēja-

mam uzlādes parametram (s) („USB Logging Time”).

Atiestatīt statistiku (“Reset statistics”)

Atiestatīt vēsturi (“Reset history”)

Detalizētu informācija par statistiku un vēsturi atradīsiet nodaļās „Statistikas režīms” un „Vēstures režīms”.

Iestatījumu atiestate

Izvēlnes punkts zem „Vispārīgi iestatījumi” („general options”) piedāvā 2 iespējas, kā atiestatīt visus veiktos iestatījumus.

„Reset Factory Settings” (Rūpnīcas iestatījumu atiestatīšana)

Atiestata izvēlētos iestatījumus uz

rūpnīcas noklusējuma iestatījumiem.

„Reset Default Settings” (Noklusējuma iestatījumu atiestatīšana)

Atiestata veiktos iestatījumus uz

ražotāja noklusējuma iestatījumiem.

USB režīms USB režīmā ekrānā redzams, vai ir pie-

vienota USB zibatmiņa.

USB zibatmiņai ir jāatbilst šādai specifikācijai:

Formatējums: FAT32

maks. ietilpība 32 GB

bez sadalīšanas vairākos nodalīju-

mos

Programmatūra I-SPoT VIEWER (www.fronius.com/i-spot) atbalsta USB zibat- miņas datu vizualizāciju un novērtēšanu.

Pievienojiet USB zibatmiņu tikai tad, ja netiek veikta vai pārtraukta uzlāde.

Ja uzlādes process ir pārtraukts un nav pabeigts, var veikt tikai datu nolasīšanu, bet nevar veikt atjauninājumu vai konfigurācijas ielādi.

Naviģēšana USB režīmā

Ar taustiņu „Pause / Start” (Pauze / palaist) pārslēdziet uz nākamo iestatīju-

mu. Izmantojot taustiņu „Up / Down” (Uz augšu / Uz leju), pāršķirstiet iestatīju-

mus.

Izmantojot „Pause / Start” (Pauze / palaist), apstipriniet atbilstošo iestatīju-

mu.

Lai sāktu datu lejupielādi, apstipriniet to, vēlreiz nospiežot taustiņu „Pause / Start” (Pauze / palaist) Ja šī darbība netiek apstiprināta, vēlreiz nospiežot taustiņu „Pause / Start” (Pauze / palaist), lejupielāde pēc dažādām sekundēm sākas automātiski.

Uzlādes laikā USB zibatmiņu ir iespējams pievienot, tikai nospiežot taustiņu „Pause / Start” (Pauze / palaist). Turklāt ir iespējama tikai datu nolasīšana, bet ne atjaunināšana vai konfigurācijas ielāde.

Droša noņemšana („Safely remove”)

Brīdī, kad ir pabeigta vēlamā darbība, varat veikt drošu USB zibatmiņas

noņemšanu.

„Update” (Atjaunināt)

Atveras saraksts ar USB zibatmiņā saglabātajiem piemērotajiem atjau-

nināšanas failiem. Vēlamo failu var izvēlēties un apstiprināt, tāpat kā pāršķirstot iestatījumus.

Nepārdēvējiet automātiski piešķirtos atjaunināšanas faila nosaukumus!

Jaunākā aparātprogrammatūra ir pieejama Fronius tīmekļa vietnes leju-

pielāžu sadaļā. Aparātprogrammatūras instalēšanas instrukcija ir pieejama lejupielādētajā

Zip failā.

„Download” (Lejupielāde)

I-SPoT VIEWER nepieciešamie iekārtas protokolēto uzlādes parametru dati,

kas saglabāti iekārtas datu reģistrētājā, tiek saglabāti USB zibatmiņā. Papildus tiek saglabāti arī notikumi, tā dēvētie „Events”, iekārtas iestatījumi

un lietotāju raksturlīknes (konfigurācija). Datu žurnālam pieejami šādi laika diapazoni:

1 mēnesis, 3 mēneši, visi, kopš pēdējās reizes

„Download optional” (Lejupielāde pēc izvēles)

Pieejamas tālāk norādītās iespējas.

I-SPoT VIEWER

Protokolēto datu saglabāšana notiek identiski lejupielādei, tikai to veic ar ISPoT VIEWER datiem. Datu žurnāla saglabāšana

Protokolēto datu saglabāšana notiek identiski „Download” (Lejupielādes) procesam, tikai šajā gadījumā faili tiek saglabāti nevis I-SPoT VIEWER, bet gan „.csv” formātā. („.csv” datiem automātiski piešķirtā mapju struktūra: * Fronius\<Iekārtas sērijas numurs>\Uzlādes\<yyyymmdd>\<hhmmss.csv>) Notikumu saglabāšana.

Notikumi jeb Events tiek saglabāti USB zibatmiņā. Konfigurācijas saglabāšana.

Iekārtas iestatījumi tiek saglabāti USB zibatmiņā.

Ielādēt konfigurāciju („Load configuration”)

Ielādē iekārtā USB zibatmiņā saglabāto piemēroto iekārtas konfigurāciju.

Statusa ziņojumi

Ielādēt tirgotāju tekstu („Load dealer text”)

Šeit var ielādēt teksta failus no USB zibatmiņas, kuri tiek attēloti iekārtas

kļūdas brīdī. Teksta fails var ietvert, piemēram, tirgotāja kontaktinformāciju.

Fails USB zibatmiņā jāsaglabā „.txt” formātā ar „unicode” kodējumu.

Faila nosaukumam jābūt „dealer.txt”.

Maksimālais rakstzīmju skaits ir 99.

* Pievienojot USB zibatmiņu uzlādes laikā, „.csv” faili tiek saglabāti tieši

USB zibatmiņā. Arī šeit ir automātiski izveidota mapju struktūra, un tā atšķiras tikai ar to, ka mapes „Datalog” (Datu žurnāls) vietā ir mape „Charges” (Uzlādes).

Ja ekspluatācijas laikā rodas darbības traucējums, displejā var parādīties noteikti statusa ziņojumi. Tiem var būt tālāk norādītie cēloņi.

Akumulatora kļūda

Pievienots akumulators ar neatbilstošu spriegumu.

Iekārta ir pārkarsusi.

Kļūda aparatūrā vai programmatūrā.

Akumulatora kļūda: ja akumulators ziņo par kļūdas stāvokli, uzlādes iekārta šo kļūdu uzrāda kā akumulatora kļūdu, papildinot ar attiecīgo akumulatora kļūdas numuru. Attiecīgās kļūdas skaidrojums ievietots akumulatora lietošanas instrukcijas beigās.

Ja displejā redzams kļūdas ziņojums un jūs paši kļūdu nevarat novērst, rīkojieties, kā norādīts tālāk.

Pierakstiet uzrādīto statusa ziņojumu, piemēram, „Statecode (31)” (Statusa

kods (31)). Pierakstiet iekārtas konfigurāciju.

Sazinieties ar pilnvaroto servisa centru.

Iekārtas kļūdas gadījumā var parādīties brīvi definējams teksts ar, piemēram, tirgotāja kontaktinformāciju.

Statusa ziņojumi ar ārēju cēloni

Nr. Cēlonis/novēršana

(11) Pārbaudiet tīkla spriegumu

(12) Pārbaudiet tīklu (fāzes kļūda)

(13) Ārējā temperatūras devēja bojājums

(14) Elektrolītu cirkulācijas bojājums (spiediena slēdzis nepārslēdzas)

(15) Vadības spriegums nav konstatēts

(16) Ārējā palaišana/apturēšana nav nobloķēta

(17) Vairākkārtēja tukšgaitas konstatēšanas aktivizēšana uzlādes laikā

(piemēram, nodiluši uzlādes kontakti)

Statusa ziņojumi pēc akumulatora kļūdas

Nr. Cēlonis/novēršana

(22) Pazemināts akumulatora spriegums

(23) Paaugstināts akumulatora spriegums

(24) Akumulators pārāk karsts (tikai ar ārēju temperatūras devēju)

(25) Pazemināta akumulatora temperatūra (tikai ar ārēju temperatūras devēju)

(26) Konstatēts šūnu bojājums

(27) Neatbilstošs akumulators

(28) Akumulatoram ir ļoti zems enerģijas līmenis — tiks veikta drošības uzlāde

(29) Nepareizi polarizēts akumulators

(30) Thermal Runaway (Termiskā joņošana)

Statusa ziņojumi pēc uzlādes kļūdas

Nr. Cēlonis/novēršana

(31) Pārsniegts laiks I1 fāzē

(32) Pārsniegts laiks U1 fāzē

(33) Paaugstināts akumulatora spriegums I2 fāzē

(34) Pārsniegtas Ah

(35) Pārsniegts laiks I2 fāzē

(36) I2 fāzē nav sasniegts nominālais spriegums (tikai ar formāta raksturlīkni)

(37) RI uzlādes kļūda

(38) Nevar sasniegt iestatīto uzlādes laiku

(39) Pārsniegts RI uzlādes laiks

Statusa ziņojumi pēc kontrolleru tīkla kļūdas (akumulators)

Nr. Cēlonis/novēršana

(51) Akumulators neatbild

(52) Akumulatora dati nav pieejami

(53) Neatbilstošs akumulatora spriegums

(54) Komunikācijas kļūda

(55) Akumulatora kļūda

(56) Akumulators neieslēdzas

(57) Ziņu laika limits pārsniegts

(58) Pierakstīšanās neizdevās

Statusa ziņojumi pēc vārtejas kļūdas

Nr. Cēlonis/novēršana

(101) Kontrolleru tīkla savienojuma iestatījums ir iespējots, un vismaz 2 minūtes

nebija iespējams izveidot kontrolleru tīkla savienojumu ar vārteju.

(102) Vārtejai nav savienojuma ar aizmugursistēmu.

Statusa ziņojumi pēc TagID kļūdas

Nr. Cēlonis/novēršana

(200) Uzlādes iekārtā iestatītā tehnoloģija nav saderīga ar pievienoto akumulato-

ru.

(201) Uzlādes iekārta neatbalsta akumulatora nominālo spriegumu vai to ne-

atļauj uzlādes iekārtas iestatījums

(202) Uzlādes iekārtas jauda nav pietiekami liela, lai uzlādētu pievienoto akumu-

latoru

(203) CAN komunikāciju ar TagID neizdevās izveidot

(204) TagID datus neizdevās nolasīt

(205) TagID neizdevās atjaunināt

(206) TagID temperatūras devējs ir bojāts

(207) TagID sprieguma sensors ir bojāts

(208) TagID akumulatora pamatdati nav derīgi vai nav pieejami

(209) Bojāta EEPROM krātuve

(210) Bojāta zibatmiņas krātuve

(211) Nederīgs iekārtas paraksts

(212) TagID datus neizdevās aprakstīt

(213) Uzlādes iekārtas jauda nav pietiekama, lai uzlādētu akumulatoru vēlamajā

uzlādes laikā

(214) Pārāk liels strāvas zudums līdzstrāvas kanālā

(215) TagID uzpildes līmeņa sensors ir uzstādīts nepareizajā šūnā vai ir bojāts

(216) TagID programmatūras avārija

Statusa ziņojumi pēc kļūdas primārajā ķēdē

Nr. Cēlonis/novēršana

(500) Temperatūras sensora 1. moduļa (augšā) bojājums

(501) Temperatūras sensora 2. moduļa (apakšā) bojājums

(502) PCB temperatūras sensora bojājums

(503) Primārās temperatūras paaugstināšanās

(504) Ventilators bloķēts/bojāts

(505) Paaugstināts/pazemināts starpķēdes spriegums

(506) Starpķēdes asimetrija

(507) Primārais barošanas spriegums ārpus pielaides

(508) Energoapgādes pārtraukums

(509) Nepareiza iekārtas konfigurācija

(510) Primārās EEPROM kļūda

(527) Fāzgrieža pārstrāva

(528) Augšupielādes relejs izslēgts noslodzes režīmā

(530) Komunikācijas problēma

(532) Mikrokontrollera kļūda (piemēram, dalīts ar 0)

(533) Balstspriegums ārpus pielaides intervāla

(534) Palaišanas kļūda

(535) PFC pārstrāva

(536) Bojāts fāzgriezis vai PFC

Statusa ziņojumi pēc kļūdas sekundārajā ķēdē

Nr. Cēlonis/novēršana

(520) Sekundārā temperatūras devēja bojājums

(521) Sekundārās temperatūras paaugstināšanās

(522) Izejas drošinātāja bojājums

(523) Sekundārais barošanas spriegums ārpus pielaides intervāla

(524) Sekundārais balstspriegums ārpus pielaides intervāla

(525) Strāvas nobīde

(526) Strāvas nobīde ārpus pielaides intervāla

(527) Jaudas daļas strāvas pārstrāva (primāri)

(529) Nav sekundārās komunikācijas

(530) Nav primārās komunikācijas

(531) Sekundārās EEPROM bojājums

(532) Mikrokontrollera kļūda

(537) Kļūdains strāvas mērījums

(570) Nevar pārslēgt sekundāro releju

(571) ADC/SPI kļūda

Statusa ziņojumi pēc kļūdas vadībā

Nr. Cēlonis/novēršana

(540) Konfigurācijas atmiņas čipa kļūda/defekts

(541) Nav sekundārās komunikācijas

(542) Sekundārā inicializēšana neizdevās

(543) Programmas/atmiņas kļūda raksturlīkņu vadībā

(544) Programmas/atmiņas kļūda raksturlīkņu vadībā

(545) Primārā inicializēšana neizdevās

(546) Atjaunināšana neizdevās

(547) Iestatījumu ielāde/saglabāšana neizdevās

(548) Raksturlīknes iestatījumu ielāde/saglabāšana neizdevās

(549) Pēc elektroapgādes traucējuma neizdevās turpināt uzlādi

(550) Laiks nav iestatīts

(551) Konstatētas aparatūras izmaiņas

(552) Neatbilstošs konfigurācijas atmiņas čips

(553) Primārā atjaunināšana pārtraukta ar kļūdu

(554) Saziņas kļūda

(555) Nepareiza iekārtas programmatūra

(557) InterLock sakaru pārtraukšana

(558) Otrā ar InterLock opciju savienotā ierīce uzrāda kļūdu

(559) Otrā ar InterLock opciju savienotā ierīce nav saderīga ar šo ierīci

Opcijas

Drošība Lai pieslēgtu papildaprīkojumu, ir daļēji jāatver korpuss. Lai to paveiktu, ņemiet

vērā tālāk sniegtos brīdinājuma norādījumus.

UZMNANĪBU!

Pastāv draudi, ko rada elektriskās strāvas trieciena risks.

Tādējādi var tikt izraisīti nopietni ievainojumi vai nāve.

Korpusu drīkst atvērt tikai ražotāja apmācīti servisa speciālisti.

▶

Darbu pie iekārtas ar atvērtu korpusu drīkst veikt tikai tad, kad iekārta ir at-

▶

vienota no elektrotīkla. Izmantojot piemērotu mēraparātu, jāpārbauda, vai elektriski uzlādētās

▶

montāžas daļas (piemēram, kondensatori) ir pilnībā izlādējušās. Izmantojot labi salasāmu, saprotamu brīdinājuma zīmi, jānodrošina, ka

▶

iekārta līdz darbu beigšanai ir atvienota no elektrotīkla.

UZMNANĪBU!

Neatbilstoši paveiktu darbu rezultātā pastāv draudi.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Jebkādus darbus, kas saistīti ar papildaprīkojuma pieslēgšanu, drīkst veikt ti-

▶

kai kvalificēti specializētie tehniķi. Ja attiecīgajam papildaprīkojumam ir atsevišķa uzstādīšanas instrukcija vai

▶

brošūra, jāievēro tajā sniegtie brīdinājuma norādījumi un ieteikumi. Izmantojot jebkādu papildaprīkojumu ar elektriskiem pieslēgumiem, pēc pie-

▶

slēgumu ierīkošanas jāveic tehniskās drošības pārbaude atbilstoši piemērojamajiem valsts un starptautiskajiem standartiem. Papildu informāciju par drošības pārbaudi saņemsiet savā pilnvarotajā servisa

▶

centrā. Nepieciešamības gadījumā servisa centrs nodrošinās jums vajadzīgos doku-

▶

mentus.

Elektrolītu cirkulācija

UZMNANĪBU!

Iekārtas apgāšanās vai nokrišana rada draudus.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Tā kā iekārta ir smaga, tā ar atbilstošiem montāžas piederumiem ir jānofiksē

▶

tādā pozīcijā, lai tā nevarētu nokrist vai apgāzties. Izmantojiet ražotāja piedāvātos sienas un grīdas stiprinājumus.

▶

NORĀDE!

Iesūcoties elektrolītiem no akumulatora vai ekspluatējot iekārtu bez pretspiediena, pastāv draudi.

Tā rezultātā var tikt bojāts gaisa sūknis.

Uzlādes iekārtu vienmēr uzstādiet tā, lai tā atrastos vismaz 0,5 m (1 pēda un

▶

7,69 collas) virs uzlādējamā akumulatora. Uzlādes iekārtas saspiestā gaisa izplūdes izeju akumulatoram vienmēr pievie-

▶

nojiet ar šim mērķim paredzētu, tehniski nevainojamu šļūtenes savienojumu.

NORĀDE!

Neievērojot pieļaujamo tīkla sprieguma pielaidi, pastāv draudi.

Tādējādi var tikt ierobežota iekārtas funkcionalitāte un izraisīti bojājumi.

Elektrolītu cirkulācijas izvēles iespējai attiecībā pret lādētāju ir spēkā tīkla

▶

sprieguma pielaide no 207 V līdz 250 V, no fāzes uz fāzi: no 360 V līdz 433 V.

Elektrolītu cirkulācija notiek, izmantojot uzlādes iekārtā integrētu gaisa sūkni. Sūknis padod gaisu uz akumulatoru, izmantojot īpaši šim mērķim paredzētas kapilārcaurules. Tā rezultātā rodas intensīvs elektrolītu sajaukums. Līdz ar to tiek samazināta akumulatora sasilšana, paildzināts akumulatora kalpošanas laiks, kā arī tiek samazināts ūdens zudums uzlādes laikā.

Ja sūkņa defekta vai neblīvuma dēļ savienojumā ar akumulatoru tiek konstatēta kļūda, rādītājā redzams statusa ziņojums „Statecode 14” (Statusa kods 14). Šo defektu, piemēram, ārējā signālspuldze var uzrādīt kā summāro kļūdu.

Elektrolītu cirkulācijas cikls tiek vadīts ar uzlādes iekārtas vadības sistēmu. Konfigurācijas izvēlnē ir pieejamas vairākas izvēles iespējas. Detalizēta informācija par to ir pieejama nodaļas „Indikatori” sadaļā „Papildu funkcijas”.

Rūpnīcas noklusējuma programmas 1 līdz 5 arī ir šo izvēles iespēju vidū. Šo programmu būtiskie parametri ar paskaidrojumiem ir norādīti tālāk redzamajā tabulā.

Programma ON 1 (IE-

SLĒGTS 1)

OFF 1 (IZSLĒGTS 1)

Repeat (Atkārtot)

ON 2 (IESLĒGTS 2)

OFF 2 (IZSLĒGTS 2)

1 30 min. 25 min. 1 x 5 min. 25 min.

2 3 min. 10 min. 4 x 3 min. 20 min.

3 3 min. 12 min. 1 x 3 min. 12 min.

4 5 min. 10 min. 3 x 5 min. 20 min.

5 2,5 min. 7,5 min. 1 x 2,5 min. 7,5 min.

Gaisa filtra ieliktņa tīrīšana

Gaisa filtra ieliktnis gaisa sūknim jātīra vienu reizi gadā. Ja notiek pastiprināta putekļu uzkrāšanās, intervāls starp tīrīšanas reizēm ir atbilstoši jāsaīsina. Lai iztīrītu gaisa filtra ieliktni (2), to ir nepieciešams demontēt. Izņemiet gaisa filtra ieliktni (1), to velkot, un pēc tam atkal ielieciet to atpakaļ šādi:

(1)

(2)

(1)

Termoregulējoša uzlāde

Releja karte

Uzlādes spriegums vienmēr tiek pielāgots atkarībā no aktuālās akumulatora temperatūras, izmantojot termoregulējošas uzlādes opciju. Līdz ar to akumulatora izturība tiek būtiski pagarināta, īpaši aukstās telpās, kur tiek ekspluatēts akumulators.

UZMNANĪBU!

Izmantojot releja karti svarīgām drošības funkcijām, pastāv draudi.

Šādā gadījumā var tikt izraisīti nopietni ievainojumi un bojājumi.

Neizmantojiet releja karti svarīgām drošības funkcijām.

▶

NORĀDE!

Neievērojot pieļaujamo tīkla sprieguma pielaidi, pastāv draudi.

Tādējādi var tikt ierobežota iekārtas funkcionalitāte un izraisīti bojājumi.

Izmantojot papildaprīkojuma releja karti, uzlādes iekārtai nepieciešams iero-

▶

bežots maks. 250 V ieejas spriegums L–N.

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Papildaprīkojumā pieejamā releja karte ļauj ārēji novērtēt uzlādes iekārtas ekspluatācijas stāvokļus un pieslēgtā akumulatora uzlādes stāvokli. Ļauj apgādāt vienu vai vairākus ārējos patērētājus ar fāzes ieejas spriegumu L–N. Tam ir nepieciešams pie tīkla pieslēgts neitrālais vads. Releja karšu izeju konfigurācijas paskaidrojums ir atrodams uzlādes iekārtas lietošanas instrukcijas nodaļas „Indikācijas” sadaļā „Papildu funkcijas”.

Detalizēta informācija par releja karti pieejama releja kartei pievienotajā instrukcijā.

Pielikumā pārskats par tieši ar releja karti saistītajām opcijām. Ar releju saistītās izvēles iespējas tiek aktivizētas, izmantojot releja kartes izejas.

Aquamatic

Uzlāde aktīva

Uzlāde 50 %

Uzlāde 80 %

Uzlādes beigas

Galvenā uzlāde pabeigta

Uzlāde kārtībā

Uzlāde nav pabeigta

Signāls, ja akumulators tiek pārāk agri atvienots no lādētāja Summārā kļūda

Summārā kļūda + brīdinājums

Signālspuldze

Imobilaizers

ON (IESLĒGTS)

Uzpildes indikators

Akumulators atdzisis

Ārējais gaisa sūknis (elektrolītu cirkulācijas sistēma)

Aquamatic Aquamatic satur solenoīdā vārsta vadības ierīci, kas automātiski piepilda

uzlādējamo akumulatoru ar ūdeni.

Iestatījums Standard (Standarta)

Uzsākot pēcuzlādes fāzi, solenoīda vārsts uz 12 sekundēm atveras un pēc

tam uz 4 sekundēm aizveras. Šis cikls atkārtojas 26 reizes.

Iestatījums USER (Lietotājs)

Regulējamais „ON” („Ieslēgts”) laiks (solenoīdais vārsts atveras) pēc galvenās uzlādes fāzes beigām.

Uzlāde aktīva Opcija “Uzlāde aktīva” ir piemērota, piemēram, signālspuldzes ieslēgšanai. Kamēr

notiek uzlāde, atbilstošais relejs automātiski pievelkas.

Uzlāde 50% Līdzīgi funkcijai „Galvenā uzlāde pabeigta” atbilstošais relejs ieslēdzas, tiklīdz

akumulators ir uzlādēts līdz 50%.

Uzlāde 80 % Līdzīgi funkcijai “Galvenā uzlāde pabeigta” atbilstošais relejs ieslēdzas, tiklīdz

akumulators ir uzlādēts līdz 80 %.

Uzlāde nav pabeigta

Uzlādes beigas Opcija “Uzlādes beigas” ir piemērota, piemēram, signālspuldzes ieslēgšanai.

Galvenā uzlāde pabeigta

Summārā kļūda Opcija Summārā kļūda ir piemērota, piemēram, signālspuldzes ieslēgšanai. Kad

Summārā kļūda + brīdinājums

Izvēles iespēja „Uzlāde nav pabeigta” ir noderīga, piemēram, skaņas signalizatora vadībai. Ja akumulators tiek atvienots no lādētāja pirms uzlādes pabeigšanas, ieslēdzas relejs uz iestatāmu laiku no 1 līdz 10 s.

Tiklīdz konfigurētā uzlādes raksturlīkne ir pilnībā pabeigta, atbilstošais relejs automātiski pievelkas.

Opcija “Galvenā uzlāde pabeigta” ir piemērota, piemēram, signālspuldzes ieslēgšanai. Tiklīdz galvenā uzlāde ir pabeigta, atbilstošais relejs automātiski pievelkas.

tiek konstatēta kļūda, atbilstošais relejs automātiski pievelkas.

Analogi funkcijai „Summārā kļūda” ievelkas atbilstošais relejs, tiklīdz radusies kļūda vai brīdinājums.

Signālspuldze Alternatīvi uzlādes lampai ir iespējama vienas vai vairāku spuldžu pieslēgšana pie

releja kartes, lai uzrādītu uzlādes stāvokli vai lādēšanas iekārtas ekspluatācijas stāvokli. Šīs spuldzes var būt paredzētas spriegumam no līdz 30 V DC vai no līdz 250 V AC uz zvaigznes slēguma nullpunkta zemējuma elektrotīkla.

Ja spuldžu ķēde ir potenciāli brīva, pārslēgšanas strāva nedrīkst pārsniegt 4 A. Spuldzi, kura ir aktivēta ar 230 V energoapgādes releju, drīkst ekspluatēt tikai ar maksimāli 1 A lielu izejas strāvu.

Imobilaizers Ja lādēšanas iekārta ir iebūvēta transportlīdzeklī kā On Board (Borta) ierīce, imo-

bilaizers samazina netīšu transportlīdzekļa ekspluatāciju uzlādes laikā. Līdz ar to transportlīdzeklis, akumulators un uzlādes vadi tiek pasargāti pret bojājumiem.

Tiklīdz transportlīdzeklis ir pieslēgts pie elektrotīkla, atbilstošais relejs pievelkas un nobloķē, piemēram, aizdedzes slēdzenes signālu. Piemēram, aktivizējot piemērotu signālspuldzi, vizuāli tiek attēlots, ka notiek uzlāde.

Akumulators atdzesēts

Ārējais gaisa pumpis – Elektrolītu cirkulācija

Sienas un grīdas stiprinājumi

LED joslas LED joslas ir statusa indikators, un tās deg atbilstošās krāsās līdzīgi displeja ele-

IP 23 Ar papildaprīkojumā pieejamo IP 23 iekārtas aizsardzības līmenis mainās no IP 20

Atbilstošais relejs automātiski ieslēdzas, kad paiet izvēlnē iestatītais laiks.

Izmantojot šo opciju, ārējais gaisa pumpis tiek aktivizēts ar releja kontaktu, kā opcijā “Elektrolītu cirkulācija”.

Stingrie sienas un grīdas stiprinājumi nodrošina drošu uzstādīšanu ekspluatācijas vietā. Detalizēta informācija par to ir pieejama attiecīgajā uzstādīšanas instrukcijā.

mentiem vadības panelī. LED joslas ar difuzoru tiek instalētas ailē starp korpusa priekšējo sienu un korpusa augšdaļu.

uz IP 23. Detalizēta informācija pieejama attiecīgajā pielikumā.

Gaisa filtrs Putekļainā vidē gaisa filtrs novērš iekārtas iekšpuses piesārņojumu. Šādi ir ie-

spējams novērst iekārtas jaudas samazinājumu vai cita veida ietekmi. Detalizēta informācija pieejama attiecīgajā pielikumā. Tīrīšanas intervāls pēc nepieciešamības (ražotāja ieteikums: katru mēnesi)

Komplekts “Mobils”

Tālvadības sistēma

Gateway Link (Vārtejas saite)

Vārteja Vārteja ir savienojošais elements starp uzlādes iekārtu un Charge&Connect

Iekārtas mobilitāte tiek uzlabota, izmantojot pārnēsāšanas jostu ar rokturi.

Tālvadības indikators ļauj pilnībā ekspluatēt iekārtu no attāluma, kas nepārsniedz 30 m (98 pēdas 5,1 colla). Šim papildaprīkojumam ir pilnvērtīgs vadības panelis alumīnija korpusā.

Gateway Link (Vārtejas saite) atvieglo vārteju pieslēgšanu pie uzlādes iekārtas. Vārteju var pieslēgt, neatverot uzlādes iekārtu.

(Uzlāde un pievienošana). Detalizēta informācija pieejama attiecīgajā pielikumā.

TagID Link TagID Link ļauj veikt būtiskāko akumulatora datu apmaiņu starp TagID un

uzlādes iekārtu.

TagID TagID ir elektroniska mērījumu un vadības sistēma, kas apmainās ar uzlādes

iekārtu ar akumulatora datiem un optimizē uzlādi.

InterLock Opcija InterLock savieno divus lādētājus un sinhronizē uzlādes sākumu un

uzlādes beigas, līdz ar to tiek panākta pieslēgto akumulatora vienmērīga pilnīgā uzlāde.

Tehniskie dati

Selectiva 16 kW 96 V / 120 V

Tīkla spriegums:

- 96 V (-10 % / +30 %)

- 120 V (-10 % / +10 %)

Pēc izvēles:

Elektrotīkla drošinātājs

Elektrotīkla kabeļu minimālais šķērsgrie-

3~ NPE 400 V / 50/60 Hz 3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

32 A

6 mm² (0,0093 collas²)

zums

Darba cikls 100 %

Iekārtas EMS klase B

Patēriņš režīmā Standby (gaidstāve) 12,9 W

Aizsardzības klase I

Maks. pieļaujamā tīkla pilnā pretestība Z pie PCC

maks.

saskaņā ar zemāk dotajā tabulā „Iekārtas specifiskie dati” norādīto

Aizsardzības klase

IP 20

Pārsprieguma kategorija III

Darba temperatūra

no -20 °C līdz +40 °C (no -4 °F līdz 104 °F)

Uzglabāšanas temperatūra no -25 °C līdz +80 °C

(no -13 °F līdz 176 °F)

Relatīvais gaisa mitrums maks. 85 %

Maksimālais augstums virs jūras līmeņa 2000 m (6561 pēda)

Testēšanas marķējums atbilstoši raksturlielumu

plāksnei

Produkta standarts EN 62477-1

Izmēri: garums x platums x augstums 647 x 247 x 392 mm

(25,47 x 9,72 x 15,43 collas)

Svars (ar standarta elektriskajiem un

36,8 kg (81,13 mārciņas)

uzlādes vadiem)

Piesārņojuma līmenis 3

Housing E1

1) Iekārtu ir atļauts lietot uz zvaigznes slēguma nullpunkta zemējuma tīkliem, kuru ārējo vadu nominālais spriegums nepārsniedz 400 V. Elektrolītu cirkulācijas un releja kartes izvēles iespējām ir spēkā tīkla sprieguma pielaide L–N no 207 V līdz 250 V.

2) Iekārtas pieslēgšanai pie elektrotīkla drīkst izmantot tikai un vienīgi B tipa atteices strāvas jaudas slēdzi. Noplūdes strāva uz zemi ir zemāka par 3,5 mA.

3) Punkts, kurā notiek krustošanās ar centralizēto tīklu, kura parametri ir 230/400 V un 50 Hz.

4) Paredzēta izmantošanai tikai telpās. Nedrīkst pakļaut lietus vai sniega iedarbībai.

5) Ja apkārtējās vides temperatūra ir augsta, jauda var samazināties (Derating (jaudas samazināšanās)).

Iekārtas specifiskie dati

Iekārta

Maks. maiņstrā va

Maks. maiņstrāva s jauda

Nominālais spriegums

Maks. lādē šanas strāva

maks.

9140 16 kW 30,3 A 18100 W 96 V 140 A 89 milio-

9160 16 kW 30,6 A 18250 W 96 V 160 A 77 milio-

12110 16 kW

12140 16 kW

Iekārtas specifiskie dati

30 A 17850 W 120 V 110 A 90 milio-

30,3 A 18080 W 120 V 140 A 74 milio-

PF λ (pie UAC nom, 50 Hz, UDC nom, IDC max)

THDi [%] (pie UAC nom, 50 Hz, UDC nom, IDC max)

9140 16 kW 0,909 44,24

9160 16 kW 0,909 44,74

12110 16 kW 0,906 44,96

12140 16 kW 0,915 42,95

Fronius Selectiva 16 kW 4.0 96V/120V Operating Instruction [LV]

Specifications and Main Features

Frequently Asked Questions

User Manual
