Fronius Selectiva 16 kW 4.0 96V/120V Operating Instruction [NL]

Operating
Instructions

Selectiva 4.0
16 kW 96 V / 120 V

Bedieningshandleiding

NL

42,0426,0402,NL 005-13042023

Inhoudsopgave

Vermogenscategorieën 5

Algemeen 5

Veiligheidsvoorschriften 6

Algemeen 6
Omgevingsvoorwaarden 6
Netaansluiting 6
Gevaren door net- en laadstroom 7
Gevaar door zuren, gassen en dampen 7
Algemene aanwijzingen voor de omgang met accu’s 8
Bescherming van uzelf en derden 8
Veiligheidsmaatregelen bij normaal gebruik 8
EMV-apparaatclassificaties 8
EMV-maatregelen 9
Gegevensbescherming 9
Onderhoud 9
Reparatie en herstel 9
Verplichtingen van de gebruiker 9
Veiligheidscontrole 9
Aanduidingen op het apparaat 10
Afvoer van oude apparaten 10
Auteursrecht 10

Algemene informatie 11

Verklaring veiligheidsaanwijzingen 11
Apparaatconcept 11
Beoogd gebruik 11
Netaansluiting 12
Laadkabel 13
Correct leggen van net-/laadkabels 13
Waarschuwingen op het apparaat 14
Waarschuwingen binnenin het apparaat 15
Vereisten voor de installatielocatie 15
Muursteun 17
Externe start-stop 18

Bedieningselementen en aansluitingen 20

Bedieningselementen en aansluitingen 20
Bedieningspaneel 23

Accu laden 25

Eerste gebruik 25
Laadproces 26
Laadproces onderbreken 28
Laadproces beëindigen 29
Laadproces met optie InterLock 31

Weergave 33

Overzicht van afleesmodi 33
Standaardmodus 33
Selectie van menu's 34
Statistiekmodus 34
Geschiedenismodus 35
Configuratiemodus 36
Settings 39
Elektrolytcirculatie 40
Temperatuurgestuurd laden 41
Vereffeningslading 41
Vertraging 42
Kalender 42
Speciale ladingen 45
DC-verbinding 45
Extra functies 46
algemene instellingen 48
Instellingen herstellen 50

NL

3

USB-modus 51
Statuscodes 52

Opties 58

Veiligheid 58
Elektrolytcirculatie 58
Temperatuurgestuurd laden 60
Relaiskaart 60
Aquamatic 61
Lading actief 62
Laden 50% 62
Lading 80% ("Charging 80 %") 62
Laden niet klaar 62
Laadeinde 62
Hoofdlading beëindigd 62
Verzamelfout 62
Verzamelfout + waarschuwing 62
Meldlamp 62
Wegrijblokkering 63
Accu afgekoeld 63
Externe luchtpomp - elektrolytcirculatie 63
Muur- en vloersteun 63
LED-strip 63
IP 23 63
Luchtfilter 63
Mobiele set 63
Extern display 63
Gateway Link 64
Gateway 64
TagID Link 64
TagID 64
InterLock 64

Technische gegevens 65

Selectiva 16 kW 96 V / 120 V 65

4

Vermogenscategorieën

Algemeen De kW-aanduiding voor de vermogenscategorieën heeft betrekking op de behui-

zingsuitvoering en houdt geen direct verband met het daadwerkelijke apparaat­vermogen.

Accuspanning Apparaattype Max. laadstroom Housing Netspanning

NL

96 V

120 V

9140 (16 kW) 140 A

E1 3~ 400 V

9160 (16 kW) 160 A

12110 (16 kW) 110 A

E1 3~ 400 V

12140 (16 kW) 140 A

5

Veiligheidsvoorschriften

Algemeen Het apparaat is volgens de laatste stand van de techniek conform de officiële vei-

ligheidseisen vervaardigd. Onjuiste bediening of misbruik levert echter gevaar op
voor

het leven van de gebruiker of dat van derden;

-

het apparaat en andere bezittingen van de gebruiker;

-

het efficiënt werken met het apparaat.

-

Alle personen die met ingebruikname, bediening, onderhoud en reparatie van het
apparaat te maken hebben, moeten:

beschikken over de juiste kwalificaties;

-

deze bedieningshandleiding volledig lezen en exact opvolgen.

-

De bedieningshandleiding moet worden bewaard op de plaats waar het apparaat
wordt gebruikt. Naast de bedieningshandleiding moet bovendien de overkoepe­lende en lokale regelgeving ter voorkoming van ongevallen en ter bescherming
van het milieu worden nageleefd.

Alle aanwijzingen met betrekking tot veiligheid en gevaren op het apparaat:

in leesbare toestand houden;

-

niet beschadigen;

-

niet verwijderen;

-

niet afdekken, afplakken of overschilderen.

-

De plaatsen waar de aanwijzingen met betrekking tot veiligheid en gevaren op het
apparaat zijn aangebracht, vindt u in het hoofdstuk 'Algemene informatie' in de
bedieningshandleiding van het apparaat.
Storingen die de veiligheid nadelig kunnen beïnvloeden, moeten zijn verholpen
voordat het apparaat wordt ingeschakeld.

Het gaat om uw eigen veiligheid!

Omgevingsvoor­waarden

Netaansluiting Apparaten met een hoog vermogen kunnen vanwege hun stroomopname de ener-

Het gebruik of opslaan van het apparaat buiten het aangegeven bereik geldt niet
als beoogd gebruik. De fabrikant is niet aansprakelijk voor hieruit voortvloeiende
schade.

Precieze informatie over de toelaatbare omgevingsvoorwaarden vindt u in het
hoofdstuk 'Technische gegevens'.

giekwaliteit van het stroomnetwerk beïnvloeden.

Dit kan apparaattypen in de vorm van:

aansluitingsbeperkingen, eisen m.b.t. de maximaal toegestane netimpedantie

-

*)

of

-

eisen m.b.t. het minimaal vereiste kortsluitvermogen

*)

beïnvloeden.

*)

telkens bij de aansluiting op het openbare stroomnetwerk

zie de technische gegevens

6

In dat geval moet de eigenaar of de gebruiker van het apparaat eerst nagaan of
het apparaat wel mag worden aangesloten. Indien nodig dient hiertoe te worden
overlegd met de energieleverancier.

BELANGRIJK! Zorg voor een veilige aarding van de netaansluiting!

NL

Gevaren door
net- en laad­stroom

Gevaar door zu­ren, gassen en
dampen

Bij het werken met acculaadapparaten staat u aan talrijke gevaren bloot, bijv.:

Elektrisch gevaar door net- en laadstroom.

-

Schadelijke elektromagnetische velden, die voor dragers van een pacemaker

-

levensgevaarlijk kunnen zijn.

Een elektrische schok kan dodelijk zijn. Elke elektrische schok is in principe le­vensgevaarlijk. Om elektrische schokken tijdens het werk te vermijden:

Geen spanningvoerende delen binnen en buiten het apparaat aanraken.

-

In geen geval de accupolen aanraken.

-

Laadkabel of laadklemmen niet kortsluiten.

-

Alle kabels en leidingen moeten goed zijn bevestigd, onbeschadigd en geïsoleerd
zijn, en een voldoende dikke kern hebben. Loszittende verbindingen, door hitte
aangetaste of beschadigde kabels, evenals kabels en leidingen met een te dunne
kern moet u direct door een geautoriseerd bedrijf laten herstellen.

Accu's bevatten zuren die de ogen en huid aantasten. Daarnaast ontstaan bij het
laden van accu's gassen en dampen die een gevaar voor de gezondheid kunnen
vormen en die onder bepaalde omstandigheden zeer explosief kunnen zijn.

Het laadapparaat uitsluitend gebruiken in goed geventileerde ruimtes. Zo wordt
een opeenhoping van explosieve gassen voorkomen. In accuruimtes bestaat geen
explosiegevaar wanneer door natuurlijke of mechanische ventilatie een water­stofconcentratie van minder dan 4% is gegarandeerd.

Tijdens het laden dient een minimale afstand van 0,5 m (19,69 inch) tussen de
accu en het laadapparaat in acht te worden genomen. Mogelijke ontstekingsbron­nen zoals vuur en open licht uit de omgeving van de accu verwijderd houden.

De verbinding met de accu (bijvoorbeeld laadklemmen) in geen geval tijdens het
laden loskoppelen.

Vrijgekomen gassen en dampen in geen geval inademen - Voor voldoende toevoer
van frisse lucht zorgen.

Geen gereedschap of elektrisch geleidende metalen op de accu leggen om kort­sluiting te vermijden.

Accuzuur mag in geen geval in de ogen, op de huid of op de kleding komen. Vei­ligheidsbril en geschikte veiligheidskleding dragen. Spoel druppels accuzuur di­rect en grondig met schoon water weg. Raadpleeg in geval van nood een arts.

7

Algemene aan­wijzingen voor de
omgang met ac­cu’s

Accu’s beschermen tegen vuil en mechanische beschadiging.

-

Geladen accu’s in een koele ruimte opslaan. Bij ca. +2 °C (35.6 °F) vindt de

-

minste zelfontlading plaats.
Volgens de instructies van de accufabrikant of met minstens één wekelijkse

-

visuele controle nagaan of de accu tot het MAX-merkteken met zuur (elek­trolyt) is gevuld.
Werking van het apparaat niet starten of direct stoppen en de accu door een

-

geautoriseerde werkplaats laten controleren bij:

ongelijkmatig zuurpeil of hoog waterverbruik in afzonderlijke cellen, ver-

-

oorzaakt door een mogelijk defect.
ontoelaatbare verwarming van de accu tot boven 55 °C (131 °F).

-

Bescherming van
uzelf en derden

Veiligheidsmaat­regelen bij nor­maal gebruik

Personen, vooral kinderen, tijdens het gebruik van het apparaat en van de werk­plek weghouden. Bevinden zich echter nog personen in de omgeving, dan:

deze op de hoogte brengen van alle gevaren (voor de gezondheid schadelijke

-

zuren en gassen, gevaar door net- en laadstroom, ...)
geschikte veiligheidsmiddelen ter beschikking stellen

-

Controleer voordat u de werkplek verlaat of tijdens uw afwezigheid geen per­soonlijk letsel of materiële schade kan ontstaan.

Apparaten met een randaardedraad alleen aansluiten op een net met randaarde
en een wandcontactdoos met randaardecontact. Wordt het apparaat aangesloten
op een net zonder randaarde of een wandcontactdoos zonder randaardecontact,
dan geldt dit als ernstig nalatig. De fabrikant is niet aansprakelijk voor hieruit
voortvloeiende schade.

Het apparaat uitsluitend volgens de op het kenplaatje aangeduide beschermings­graad gebruiken.

Het apparaat nooit in gebruik nemen wanneer het is beschadigd.

De net- en apparaatkabels regelmatig door een elektromonteur op een juiste
werking van de randaarde laten controleren.

Niet in goede staat verkerende veiligheidsvoorzieningen en onderdelen die niet in
onberispelijke staat verkeren, vóór het inschakelen van het apparaat door een ge­autoriseerd bedrijf laten herstellen.

EMV-apparaat­classificaties

8

Omzeil veiligheidsvoorzieningen niet en stel ze niet buiten werking.

Na de montage is een vrij toegankelijke netstekker benodigd.

Apparaten van emissieklasse A:

Zijn uitsluitend bedoeld voor toepassing in industriegebieden.

-

Kunnen in andere gebieden leidinggebonden storingen of storingen door

-

straling veroorzaken.

Apparaten van emissieklasse B:

voldoen aan de emissievereisten voor woon- en industriegebieden. Dit geldt

-

ook voor woongebieden waar de energievoorziening is gebaseerd op het
openbare laagspanningsnet.

EMV-apparaatclassificatie volgens kenplaatje of technische gegevens.

EMV-maatrege­len

In uitzonderlijke gevallen kan er, ondanks het naleven van de emissiegrenswaar­den, sprake zijn van beïnvloeding van het geëigende gebruiksgebied (bijvoorbeeld
als zich op de installatielocatie gevoelige apparatuur bevindt of als de installatie­locatie is gelegen in de nabijheid van radio- of televisieontvangers).
In dit geval is de gebruiker verplicht adequate maatregelen te treffen om de sto­ring op te heffen.

NL

Gegevensbe­scherming

Onderhoud Controleer telkens voor gebruik of de netstekker, de netkabel, de laadkabels en

Reparatie en
herstel

Verplichtingen
van de gebruiker

De gebruiker is zelf verantwoordelijk voor het beveiligen van gegevens die afwij­ken van de fabrieksinstellingen. Voor schade die ontstaat door gewiste persoonlij­ke instellingen is de fabrikant niet aansprakelijk.

de laadklemmen niet zijn beschadigd.
Reinig bij vervuiling de kast van het apparaat met een zachte doek. Gebruik hier­voor uitsluitend reinigingsproducten zonder oplosmiddelen.

Laat reparaties en herstelwerkzaamheden uitsluitend uitvoeren door een geauto­riseerd bedrijf. Gebruik alleen originele vervangingsonderdelen (dit geldt ook
voor genormeerde onderdelen). Bij niet-originele onderdelen is niet gewaarborgd
dat deze voldoende robuust en veilig zijn geconstrueerd en geproduceerd.

Het aanbrengen van wijzigingen en installatie- of ombouwwerkzaamheden zijn al­leen toegestaan na goedkeuring door de fabrikant.

De gebruiker is verplicht uitsluitend personen met het apparaat te laten werken
die:

op de hoogte zijn van de fundamentele voorschriften over arbeidsveiligheid

-

en ongevallenpreventie, en vertrouwd zijn met de bediening van het appa­raat,
deze bedieningshandleiding, met name het hoofdstuk 'Veiligheidsvoorschrif-

-

ten', hebben gelezen en begrepen, en dit door het zetten van hun handteke­ning hebben bevestigd,
voldoende gekwalificeerd zijn voor de werkzaamheden die zij uitvoeren.

-

Veiligheidscon­trole

Er moet regelmatig worden gecontroleerd of het personeel in voldoende mate
veiligheidsbewust werkt.

De fabrikant raadt aan om ten minste eenmaal per 12 maanden een veiligheids­controle aan het apparaat uit te laten voeren.

Een veiligheidscontrole mag alleen door een hiervoor bevoegde elektromonteur
worden uitgevoerd

na het aanbrengen van wijzigingen,

-

na installatie of ombouw,

-

na het uitvoeren van reparaties en onderhoud,

-

na een periode van maximaal twaalf maanden.

-

Voor de veiligheidscontrole dient u zich aan de geldende nationale en internatio­nale normen en richtlijnen te houden.

9

Voor meer informatie over het uitvoeren van veiligheidscontroles kunt u zich
wenden tot de servicedienst. Deze verstrekt u op verzoek alle noodzakelijke do­cumentatie.

Aanduidingen op
het apparaat

Afvoer van oude
apparaten

Auteursrecht Het auteursrecht op deze handleiding berust bij de fabrikant.

Apparaten met CE-aanduiding voldoen aan de fundamentele eisen van de desbe­treffende richtlijnen.

Apparaten die zijn voorzien van het EAC-testsymbool, voldoen aan de eisen van
de relevante normen voor Rusland, Wit-Rusland, Kazachstan, Armenië en Kirgi­zië.

Afgedankte elektrische en elektronische apparatuur moet conform EU-richtlij­nen en nationale wetgeving gescheiden worden ingezameld en op een milieu­vriendelijke manier worden gerecycled. Gebruikte apparaten moeten bij de dealer
of bij een erkend plaatselijk inzamelpunt worden ingeleverd. Een correcte afvoer
van oude apparaten bevordert een duurzame recycling van materiële hulpbron­nen. Het negeren van deze instructie kan leiden tot mogelijke gezondheids-/mili­eueffecten.

Verpakkingsmateriaal

Gescheiden inzameling. Ga na wat de regels in uw gemeente zijn. Bind karton sa­men tot zo klein mogelijke pakketjes.

Tekst en afbeeldingen komen overeen met de stand van de techniek bij het ter
perse gaan. Wijzigingen voorbehouden. Aan de inhoud van deze handleiding kan
de gebruiker geen rechten ontlenen. Hebt u een voorstel tot verbetering? Ziet u
een fout in deze handleiding? Wij zijn u dankbaar voor uw opmerkingen.

10

Algemene informatie

NL

Verklaring veilig­heidsaanwijzin­gen

WAARSCHUWING!

Duidt op een onmiddellijk dreigend gevaar.

Wanneer dit gevaar niet wordt vermeden, heeft dit de dood of zwaar licha-

▶

melijk letsel tot gevolg.

GEVAAR!

Duidt op een mogelijk gevaarlijke situatie.

Wanneer deze situatie niet wordt vermeden, kan dit de dood of zwaar licha-

▶

melijk letsel tot gevolg hebben.

VOORZICHTIG!

Duidt op een situatie die mogelijk schade tot gevolg kan hebben.

Wanneer deze situatie niet wordt vermeden, kan dit lichte of geringe verwon-

▶

dingen evenals materiële schade tot gevolg hebben.

OPMERKING!

Duidt op de mogelijkheid van minder goede resultaten en mogelijke beschadi­ging van de apparatuur.

Apparaatcon­cept

Beoogd gebruik Het laadapparaat dient voor het laden van de hierna vermelde accu's. Elk ander

De acculaadsystemen in het driefasige bereik worden gekenmerkt door intelli­gente laadtechnologie. De succesvolle Active Inverter Technology past zich aan
de behoeften van de accu aan en levert alleen stroom die de accu werkelijk nodig
heeft.

De technologie is in een robuuste behuizing conform de industriestandaard inge­bed. De zeer compacte bouwwijze voldoet aan alle eisen aan veiligheidsstandaar­den, reduceert de benodigde ruimte en beschermt de onderdelen voor een lange
levensduur.

Het acculaadapparaat is met een grafisch display, een geïntegreerde datalogger,
nieuwe interfaces en extra opties perfect op de toekomst voorbereid.

of afwijkend gebruik geldt als oneigenlijk. De fabrikant is niet aansprakelijk voor
de hieruit voortvloeiende schade. Tot het beoogde gebruik behoort ook:

het naleven van alle aanwijzingen in de gebruiksaanwijzing,

-

het regelmatig controleren van de net- en laadkabel.

-

GEVAAR!

Gevaar door het opladen van droge accu's (primaire elementen) en niet-oplaad­bare accu's.

Dit kan ernstig letsel of schade aan eigendommen veroorzaken.

Laad alleen de onderstaande accutypen op.

▶

11

GEVAAR!

Gevaar door ongeschikte accu's die op de laadapparaat zijn aangesloten.

Dit kan leiden tot ernstig letsel en schade aan eigendommen als gevolg van ont­snappende gassen, ontsteking of explosie.

Sluit alleen accu's op het laadapparaat aan die wat hun type, spanning en ca-

▶

paciteit betreft geschikt zijn voor het laadapparaat en die overeenkomen met
de instellingen op het laadapparaat.

Het laadapparaat is bedoeld voor het opladen van loodaccu's en NiCd-accu's.
Stel het laadapparaat op het te laden accutype in:

Pb-WET-accu's (PzS, GiS, ...):

-

Gesloten natte loodaccu's met overdrukventiel en vloeibare elektrolyt.
Pb-GEL-accu's (PzV, GiV, ...):

-

Met een klep geregelde, gesloten loodaccu's (VRLA) met vastgelegde elek­trolyt (gel of vlies).
NiCd-accu's:

-

Gesloten NiCd-accu's met vloeibare elektrolyt.
Pb-CSM-WET-accu's (Copper Strained Metal):

-

Gesloten CSM-loodaccu's met vloeibare elektrolyt.
Lead Crystal-accu's:

-

Lead Crystal-accu's van het type EVFJ / CNFJ.

De probleemloze functie van het apparaat hangt af van het correcte gebruik. Het
apparaat mag in geen geval worden verplaatst door aan de kabel te trekken.

Netaansluiting

GEVAAR!

Gevaar door elektrische stroom.

Zwaar letsel of overlijden kan het gevolg zijn.

Schakel voor aanvang van de werkzaamheden alle betrokken apparaten en

▶

componenten uit en ontkoppel ze van het elektriciteitsnet.
Beveilig alle betrokken apparaten en componenten tegen opnieuw inschake-

▶

len.
Gebruik voor de netaansluiting indien vereist uitsluitend een type B FI-bevei-

▶

ligingsschakelaar.

GEVAAR!

Gevaar door verkeerde bediening en verkeerd uitgevoerde werkzaamheden.

Dit kan leiden tot ernstig letsel of schade aan eigendommen.

Alle werkzaamheden en functies die in deze gebruiksaanwijzing worden be-

▶

schreven, mogen uitsluitend door geschoold personeel worden uitgevoerd.
U dient dit document te lezen en te begrijpen.

▶

Alle gebruiksaanwijzingen van de systeemcomponenten, in het bijzonder de

▶

veiligheidsvoorschriften, moeten gelezen en begrepen worden.

GEVAAR!

12

Gevaar door defecte of onvoldoende netvoeding.

Dit kan leiden tot ernstig letsel of schade aan eigendommen.

Aan de eisen voor de stroomvoorziening conform het hoofdstuk 'Technische

▶

gegevens' moet zijn voldaan.

Laadkabel

GEVAAR!

Gevaar door rondslingerende laadkabels.

Dit kan leiden tot ernstig letsel of schade aan eigendommen. Personen kunnen
aan losgetrokken kabels blijven hangen of erover struikelen

Leg laadkabels dusdanig dat niemand erover kan struikelen of eraan kan blij-

▶

ven hangen.

GEVAAR!

Gevaar als het laadproces door het lostrekken van de laadstekker wordt onder­broken.

Dit kan leiden tot ernstig letsel of schade aan eigendommen. De vonken die hier­bij ontstaan, kunnen laadgassen die tijdens het laadproces ontstaan laten ont­branden. Het gevolg hiervan kan een brand of een explosie zijn

Rol de laadkabels na beëindiging van het laadproces op of wikkel ze, indien

▶

aanwezig, op een kabelhouder.

NL

Correct leggen
van net-/laadka­bels

VOORZICHTIG!

Gevaar voor oververhitting door verkeerd gelegde net-/laadkabels.

Gevaar voor beschadiging van de componenten.

Vermijd lussen in net-/laadkabels.

▶

Bedek net-/laadkabels niet.

▶

Laadkabels die langer zijn dan 5 m (16 ft. 4,85 in.), afzonderlijk leggen (niet

▶

bundelen).
Laadkabels die langer zijn dan 5 m (16 ft. 4,85 in.), kunnen een verhoogde

▶

oppervlaktetemperatuur hebben (pas op voor hete oppervlakken).
Zorg er in de volgende gevallen voor dat de oppervlaktetemperatuur van de

▶

laadkabels niet hoger is dan 80 °C (176 °F):

- De omgevingstemperatuur bedraagt 30 °C (86 °F) of meer

- De diameter van de laadkabel bedraagt 95 mm2 of meer

- De lengte van de laadkabel bedraagt 5 m (16 ft. 4,85 in.) of meer
Net-/laadkabels mogen alleen door een elektrotechnicus worden vervangen.

▶

13

Waarschuwingen

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Explosive Gase. Flammen und Funken vermeiden.
Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable!
Explosive gases. Prevent flames and sparks.
Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge!
Gaz explosifs. Éviter les flammes et les étincelles.
Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga!
Gases explosivos. Evitar llamas y chipas.
¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica!
Gas esplosivi. Evitare fiamme libere e scintille.
Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO

42,0409,0419

Platform E1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max.
PAC max.

UDC nom.

IDC max.

xxxxxxxx

xxxxxxxx

4,010,xxx

xxxx

Selectiva x.0 xxxx xxkW

op het apparaat

Het laadapparaat is voorzien van veiligheidssymbolen op het kenplaatje. De veilig­heidssymbolen mogen niet worden verwijderd of worden overgeschilderd.

Een elektrische schok kan dodelijk zijn. De behuizing mag uitsluitend
worden geopend door servicemedewerkers die door de fabrikant zijn
opgeleid. Vóór het uitvoeren van werkzaamheden met geopende behui­zing moet het apparaat eerst van het elektriciteitsnet worden losge­koppeld. Met een geschikt meetapparaat moet worden gecontroleerd
of de elektrisch geladen onderdelen (bijv. condensatoren) volledig ont­laden zijn. Zorg ervoor dat het apparaat tot het beëindigen van alle
werkzaamheden van de netvoeding losgekoppeld is.

Gebruik de diverse functies pas nadat u de bedieningshandleiding vol­ledig hebt gelezen.

Houd mogelijke ontstekingsbronnen, zoals vuur, vonken en open licht,
bij de accu vandaan.

Explosiegevaar! Door het laden ontstaat in de accu knalgas.

Accuzuur is bijtend en mag in geen geval in aanraking komen met de
ogen, de huid of de kleding.

Zorg tijdens het laden voor voldoende toevoer van buitenlucht.

Het apparaat kan DC-aardlekstroom in de randaarde veroorzaken. Als
aan de netvoedingszijde een aardlekschakelaar (RCD) wordt gebruikt
voor het beschermen tegen elektrische schokken, dan moet deze scha­kelaar overeenkomen met type B.

Geef het product niet met het huisvuil mee, maar verwijder het volgens
de op de installatieplek geldende afvalverwijderingsvoorschriften voor
oude elektrische en elektronische apparaten.

14

Waarschuwingen

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

binnenin het ap­paraat

GEVAAR!

Gevaar door elektrische stroom.

Zwaar letsel of overlijden kan het gevolg zijn.

De behuizing mag uitsluitend worden geopend door servicemedewerkers die

▶

door de fabrikant zijn opgeleid.
Schakel voor aanvang van de werkzaamheden alle betrokken apparaten en

▶

componenten uit en ontkoppel ze van het elektriciteitsnet.
Beveilig alle betrokken apparaten en componenten tegen opnieuw inschake-

▶

len.
Controleer na het openen van het apparaat met behulp van een geschikte

▶

meter of de elektrisch geladen onderdelen (bijv. condensatoren) ontladen
zijn.
Zorg er met behulp van een goed leesbare, begrijpelijke waarschuwing voor

▶

dat het apparaat tot het beëindigen van alle werkzaamheden van het elektri­citeitsnet losgekoppeld blijft.

NL

Vereisten voor
de installatielo­catie

GEVAAR!

Gevaar door omvallende of naar beneden vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Stel alle systeemcomponenten daarom stabiel op.

▶

Controleer bij gebruik van vloer- of muursteun continu of alle bevestigings-

▶

elementen goed vastzitten.
Apparaten die meer dan 25 kg (55,12 lb.) wegen, moeten door minimaal 2

▶

personen worden gedragen.
Bij montage in een rek moet het draagvermogen van de rekbodem minimaal

▶

het gewicht van het acculaadapparaat kunnen ondersteunen.

Het acculaadapparaat is getest conform beschermingsklasse IP20. Dit betekent:

Bescherming tegen het binnendringen van vaste vreemde lichamen met een

-

diameter van meer dan 12,5 mm (0,49 in.).
Geen bescherming tegen water.

-

Het acculaadapparaat kan overeenkomstig beschermingsklasse IP20 in droge, af­gesloten ruimtes worden opgesteld en gebruikt. Het binnendringen van vocht
moet worden voorkomen.

15

De toegestane gebruikspositie van het

(a)

acculaadapparaat is horizontaal.

De omgevingslucht van het acculaadapparaat moet vrij van accuzuurdampen
worden gehouden. Daarom moet montage van het acculaadapparaat direct boven
de accu worden vermeden.

Koellucht

Het acculaadapparaat moet zo worden opgesteld dat de koellucht ongehinderd
door de daarvoor bestemde kastopeningen kan stromen. Voor de luchtinlaat- en
luchtuitlaatopeningen moet altijd een minimale afstand van 0,2 m (7,874 in.) wor­den aangehouden. De omgevingslucht moet vrij zijn van

Overmatig sterke stofbelasting

-

Elektrisch geleidende deeltjes (roet of metaalsplinters)

-

Warmtebronnen

-

De aan- en afvoer van koellucht geschiedt zoals in de volgende afbeeldingen
door de pijlen wordt aangegeven.

OPMERKING!

Gevaar bij gedeeltelijk of volledig afgedekte luchtinlaat- en uitblaasopeningen.

Dit kan schade aan eigendommen veroorzaken.

Als meerdere apparaten achter elkaar worden opgesteld, dan moeten ze ge-

▶

schakeld worden opgesteld.

16

Als de apparaten niet zijn geschakeld, maar in een lijn achter elkaar zijn opge­steld, moet de afstand tussen de apparaten als volgt worden gemeten:

16 kW (E1): Minimale afstand 60 cm (1 ft. 11,62 in.)

a)

Muursteun

312

32

62

62

GEVAAR!

Gevaar door verkeerd uitgevoerde werkzaamheden en vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

De montage mag uitsluitend door geschoold personeel worden uitgevoerd.

▶

Houd u aan de veiligheidsvoorschriften in de gebruiksaanwijzing van het ac-

▶

culaadapparaat.
Welke pluggen en schroeven er moeten worden gebruikt, is afhankelijk van

▶

de ondergrond.
Pluggen en schroeven worden niet meegeleverd.

▶

De monteur is zelf verantwoordelijk voor het kiezen van passende pluggen en

▶

schroeven.

GEVAAR!

Gevaar door omvallende of naar beneden vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Controleer of alle schroefverbindingen goed vastzitten.

▶

Gebruik is alleen toegestaan met het acculaadapparaat Selectiva 8 - 18 kW

▶

van Fronius.
Monteer het acculaadapparaat horizontaal.

▶

NL

1

2

17

16 kW (E1)

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20
(.79)

110

(4.33)

mm (in.)

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

6

(.24)

7 (.28)

8.5
(.33)

6

(.24)

25

(.98)

76 (2.99)

60

(2.36)

mm (in.)

16 kW (E1)

Boorpatroon

Externe start­stop

18

Gewicht van muursteun:

16 kW
(E1)

GEVAAR!

Gevaar bij loskoppeling van de stekkerverbinding tijdens het laadproces

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Koppel de stekkerverbinding niet los tijdens het laadproces.

▶

Raak geen spanningvoerende contacten in de laadstekker aan.

▶

3,15 kg (6,49 lb.)

De functie Externe start-stop is standaard geïmplementeerd.

Met behulp van de functie Externe start-stop kan het laadproces zowel via een
hulpcontact als een externe schakelaar worden aangestuurd.

Als tijdens het laadproces de laadkabel onverhoopt wordt losgetrokken, verhin­dert de Externe start-stop het ontstaan van vonken, wat de levensduur van de
contacten verlengt.

NL

19

Bedieningselementen en aansluitingen

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Bedieningsele­menten en aan­sluitingen

Nr. Functie

(1) USB-aansluiting

Tijdens het laden via de USB­stick ondersteunt de USB-aan­sluiting een acculaadappa­raatupdate en het protocolleren
van de laadparameters. Er is
een voedingsstroom van maxi­maal 0,5 A beschikbaar.

(2) Positie voor de optie Extern

display, Laadlampje 13 V of In­terLock.

(3) Positie voor de optie Externe

start-stop of optie Tempera­tuurgestuurd laden.

Nr. Functie

(4) (-)-laadkabel

(5) (+)-laadkabel

(6) Posities voor op relais gebaseerde opties.

(bijv. Aquamatic)
Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Opties'.

(7) Positie voor de optie Interne elektrolytcirculatie.

Persluchtuitgang

20

(8) Positie voor de optie Interne elektrolytcirculatie.

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
18p

15

13

11

9

7

5

3

1

18

16

14

12

10

8

6

4

2

Luchtinlaat met luchtfilter

(9) Netkabel

(10) Optionele LED-strip.

Brandt afhankelijk van de laadstatus in de betreffende kleuren, in over­eenstemming met de in de paragraaf 'Bedieningspaneel' toegelichte lamp­jes.

(11) Bedieningspaneel

(12) Opties-aansluitpaneel

Het aansluitpaneel is alleen bereikbaar als de aansluitplaat op de voorzij­de van het acculaadapparaat wordt verwijderd.
Volg hiervoor de waarschuwingen die in het hoofdstuk 'Opties', paragraaf
'Veiligheid' zijn opgenomen.

Aansluitingen 18-polige optiestekker
op Print P-Control binnenin de behui­zing

NL

21

Plug

Pin

Code Function

Plug

Pin

Code Function

17 G / 2 Ext. LED Green

Remote Control wire 2

InterLock wire Green

CBG Easy VCC

15 Y / 3 Ext. LED Yellow 16 R / 4 Extern LED Red

Remote Control wire 3

InterLock wire Yellow

CBG Easy De-

tect

13 B Ext. LED Blue

InterLock wire Brown

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

18 13

V / 1

Power Supply Remote Con-

Remote Control wire 4

14 Dete Detect

10 13VO13 V Power

13 V Ext. LED

trol wire 1

InterLock wire White

Supply

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4

1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging

Extern Start / Stop Extern Start / Stop

Gateway / Cloud

Battery Link

22

Bedieningspa-

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

neel

NL

Nr. Functie

(1) Display

Weergave van actuele laadparameters.
Weergave van instellingen.

(2) Toets 'Menu'

Selectie van het gewenste menu.
Terugkeren naar de bovenstaande selectie.

(3) Toetsen 'Omhoog / Omlaag'

Selectie van het gewenste menupunt.
Instellen van gewenste waarde.

(4) Toets 'Pauze / Start'

Onderbreken en hervatten van het laadproces.
Bevestigen van een menupunt of een instelling.

(5) Lampje 'Accu afgekoeld' (blauw)

Geeft een afgekoelde, gebruiksklare accu aan.
Brandt continu: Na het laadeinde werd de ingestelde afkoeltijd of optio­neel de accutemperatuur bereikt.
Knippert een keer per seconde: Daarnaast is de waterbijvulindicator geac­tiveerd. Gedetailleerde informatie daarover vindt u in het hoofdstuk
'Weergave', paragraaf Extra functies.

(6) Lampje 'Fout' (rood)

Brandt continu: Het apparaat geeft een foutmelding. De huidige situatie

staat geen laden volgens de voorschriften toe. Als het rode lampje brandt,
kan er niet worden opgeladen (laden onderbroken). Het display toont een
statuscode.

23

Knippert elke 3 sec. kort: Het apparaat geeft een waarschuwing. Ongun­stige laadparameters, het laden wordt echter voortgezet. Het display
toont afwisselend de statuscode en de laadstatus.

(7) Lampje 'Opladen' (geel)

Brandt: tijdens het laden.
Knippert: als het laden is onderbroken.

(8) Lampje 'Accu is opgeladen' (groen)

Brandt continu: Opladen beëindigd.
Knippert een keer per seconde: Opladen beëindigd. Daarnaast is de wa-

terbijvulindicator geactiveerd.

24

Accu laden

Eerste gebruik Als het acculaadapparaat voor het eerst met het stroomnetwerk wordt verbon-

den, dan bevindt het zich in de SETUP-modus.

In deze modus moeten de volgende basisinstellingen worden vastgelegd of be­vestigd:

Taal (Engels, Duits, Frans, ...)

-

Datum, tijd en tijdzone

-

Laadkabellengte en laadkabeldoorsnede

-

Accutype, karakteristiek, aantal cellen en laadtijd of accucapaciteit

-

Sluit de netstekker van acculaadapparaat op het stroomnetwerk aan.

1

Selecteer met de toets 'Omhoog /

2

Omlaag' de gewenste menutaal.

Bevestig de keuze met de toets

3

'Pauze / Start'.

Als standaardtaal is Engels ingesteld.

NL

Selecteer met de toets 'Omhoog /

4

Omlaag' de tijdzone.

Bevestig de keuze met de toets

5

'Pauze / Start'.

Standaard is de tijdzone UTC+1 Cen­tral European Time (Berlijn) ingesteld.

De volgende instellingen moeten wor­den vastgelegd:

Zomertijd 'EIN' / 'AUS' (AAN /

-

UIT)
Uurindeling

-

Tijd

-

Datum

-

Leg met de toetsen 'Omhoog /

6

Omlaag' de gewenste instelling
vast.

Bevestig de desbetreffende instel-

7

ling met de toets 'Pauze / Start'.

Zomertijd 'EIN' (AAN) en de 24-uursin­deling zijn als standaard ingesteld.

25

Stel met de toetsen 'Omhoog /

8

Omlaag' de juiste laadkabellengte
in.

Bevestig de keuze met de toets

9

'Pauze / Start'.

Het acculaadapparaat is met de vol­gens de bestelling juiste laadkabel­lengte geconfigureerd.

Een verkeerd ingestelde laadkabel­lengte kan het laadproces negatief
beïnvloeden!

Stel met de toetsen 'Omhoog /

10

Omlaag' de juiste laadkabeldoor­snede in.

Bevestig de keuze met de toets

11

'Pauze / Start'.

Het acculaadapparaat is met de vol­gens de bestelling juiste laadkabel­doorsnede geconfigureerd.

Een verkeerd ingestelde laadkabel­doorsnede kan het laadproces negatief
beïnvloeden!

Als de weergegeven laadconfigura-

12

tie klopt, bevestigt u de laadconfi­guratie met de toets 'Pauze /
Start'.

Het acculaadapparaat is in overeen­stemming met de bestelling vooraf ge­configureerd.

Als het acculaadapparaat zonder extra configuratie is besteld, gelden de volgen­de instellingen als standaard:

Accutype Pb-nat (voor PzS, GiS)

-

Karakteristiek 1 - IUI - WET

-

Maximaal aantal cellen voor het acculaadapparaat

-

Maximale accucapaciteit voor het acculaadapparaat

-

Als de configuratie niet met de gebruikte accu overeenkomt, moeten de parame­ters dienovereenkomstig worden aangepast.

Gedetailleerde informatie over de acculaadapparaatparameters bevindt zich in
het hoofdstuk 'Weergave', paragraaf 'Configuratiemodus'.

Laadproces

26

GEVAAR!

Gevaar door ontsnappend accuzuur of door explosies bij het laden van defecte
accu's.

Dit kan ernstig letsel of schade aan eigendommen veroorzaken.

Voordat met het laadproces wordt begonnen, moet u controleren of de te la-

▶

den accu goed functioneert.

GEVAAR!

Gevaar door verkeerde accutype en foute laadinstellingen.

Dit kan ernstig letsel of schade aan eigendommen veroorzaken.

Controleer voor aanvang van het laadproces of het juiste accutype op het

▶

laadapparaat is ingesteld.
De volgende instellingen moeten voor de afzonderlijke accutypen vóór het

▶

laden worden vastgelegd:
laadcurve
nominale spanning (aantal accucellen)
accucapaciteit (Ah) of laadtijd (h)

Gedetailleerde informatie over de laadapparaatparameters bevindt zich in het
hoofdstuk 'Weergave', paragraaf 'Configuratiemodus'.

OPMERKING!

Gevaar voor schade aan eigendommen door sterke vervuiling van de laadstek­kercontacten.

De hierdoor ontstane verhoogde overgangsweerstand kan oververhitting en ver­volgens verwoesting van de laadstekker veroorzaken.

Houd de laadstekkercontacten vrij van vuil en reinig ze indien nodig.

▶

Sluit de netstekker van laadapparaat op het elektriciteitsnet aan.

1

NL

U wordt gevraagd of u de juiste parameters voor de te laden accu's hebt inge­steld.

Aansluitend wordt de standaardmodus
weergegeven. Het display toont de pa­rameters van het laadapparaat:

Accutype (bijv. Pb-WET)

-

Laadkarakteristiek (bijv. IUI)

-

Nominale spanning (bijv. 48 V)

-

Capaciteit (bijv. 300 Ah)

-

Weekdag, tijd en datum

-

De laadapparaatparameters kunnen afzonderlijk worden ingesteld. Gedetailleer­de informatie over de laadapparaatparameters bevindt zich in het hoofdstuk
'Weergave', paragraaf 'Configuratiemodus'. Controleer of de op te laden accu met
de configuratie van het laadapparaat overeenkomt.

Sluit de laadstekker aan.

2

Het acculaadapparaat herkent de aangesloten accu en start het laadproces. Als
de startvertragingsfunctie geactiveerd is, start het laadproces nadat de vertra­gingstijd verstreken is. Gedetailleerde informatie daarover vindt u in het hoofd­stuk 'Weergave', paragraaf 'Configuratiemodus'.

Tijdens het laden worden de volgende waarden op het display getoond:

Actuele laadstroom (A)

-

Actuele laadspanning (V)

-

Ingebrachte lading (Ah)

-

Accutemperatuur bij de optie 'Temperatuurgestuurd laden'

-

Tijd (uu:mm) vanaf het starten van het laden

-

27

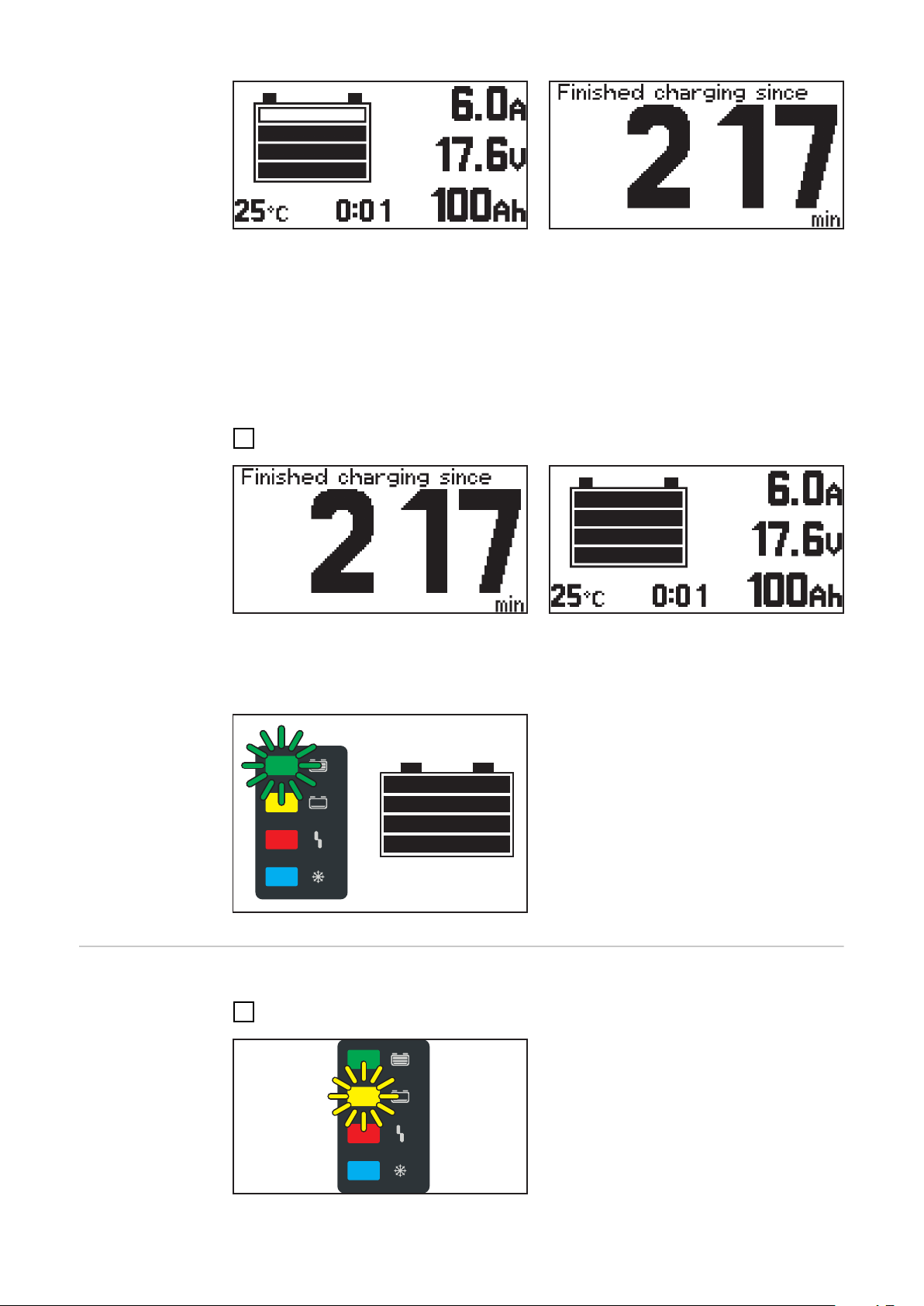

Het accusymbool geeft de actuele laadtoestand weer. Hoe meer balkjes worden
weergegeven, des te verder is het laadproces gevorderd. Zodra de accu volledig
geladen is, wordt een minutenteller (afbeelding rechts) weergegeven. De minu­tenteller telt de minuten vanaf het einde van de laadfase en dient als hulpmiddel
om tijdens het gebruik van meerdere laadapparaten eenvoudiger te kunnen be­oordelen welke accu het meest afgekoeld is.

Als in plaats van de minutenteller nog steeds de standaardweergave weergege­ven wordt:

Schakel met de toetsen 'Omhoog / Omlaag' tussen de minutenteller en de

1

standaardweergave.

Als de accu volledig is opgeladen, worden de 4 balkjes van het accusymbool
zwart weergegeven. Zodra de accu volledig is opgeladen, begint het groene lamp­je te branden.

Laadproces on­derbreken

Accu is blijvend gereed voor ge-

-

bruik.
Accu kan naar believen op het ac-

-

culaadapparaat aangesloten blij­ven.
Onderhoudslading werkt zelfontla-

-

ding van de accu tegen.

Ga als volgt te werk om het laadproces te onderbreken:

Druk op de toets 'Pauze / Start'.

1

Bij onderbroken laadproces:

Lampje 'Laden' knippert (geel).

-

28

Ga als volgt te werk om door te gaan met het laadproces:

Druk opnieuw op de toets 'Pauze / Start'.

2

Zolang het laadapparaat op een accu is aangesloten, kan alleen het laadproces
met de toets 'Pauze / Start' worden onderbroken en hervat. Er kan alleen tussen
de weergavemodi worden geschakeld met de toets 'Menu' en in overeenstemming
met de instructies uit het hoofdstuk 'Weergave' nadat de accu van het laadappa­raat is losgekoppeld.

NL

Laadproces
beëindigen

GEVAAR!

Gevaar van knalgasontsteking als gevolg van vonkvorming bij het lostrekken van
de laadkabels.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Beëindig het laadproces door op de toets 'Pauze / Start' te drukken vóórdat

▶

u de laadstekker afklemt of loskoppelt.

GEVAAR!

Gevaar bij loskoppeling van de stekkerverbinding tijdens het laadproces

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Koppel de stekkerverbinding niet los tijdens het laadproces.

▶

Raak geen spanningvoerende contacten in de laadstekker aan.

▶

OPMERKING!

Gevaar van schade aan de accu bij het loskoppelen van de accu van het accu­laadapparaat, als het laadproces nog niet volledig afgesloten is.

Kan schade aan de accu tot gevolg hebben.

Koppel de accu pas van het acculaadapparaat los als de accu volledig gela-

▶

den is (groene lampje 'Accu is geladen' brandt).

Zodra de accu volledig is opgeladen en afgekoeld, branden de volgende lampjes:

Lampje 'Accu is opgeladen' (groen)

-

Lampje 'Accu afgekoeld' (blauw)

-

Koppel de accu conform de onder­staande instructies voor een optimale
levensduur pas van het acculaadappa­raat los als niet alleen het groene
lampje, maar ook het blauwe lampje
'Accu afgekoeld' brandt. Als er meer­dere acculaadapparaten in gebruik zijn,
koppelt u eerst de accu los die het
langst opgeladen is (het meest is afge­koeld).

29

Ga als volgt te werk om het laadproces te beëindigen:

Druk op de toets 'Pauze / Start'.

1

Ontkoppel de laadstekker.

2

30

Laadproces met
optie InterLock

GEVAAR!

Gevaar door ontsnappend accuzuur of door explosies bij het laden van defecte
accu's.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Voordat met het laadproces wordt begonnen, moet u controleren of de te la-

▶

den accu goed functioneert.

GEVAAR!

Gevaar door verkeerde accutype en foute laadinstellingen.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Controleer voor aanvang van het laadproces of het juiste accutype op het ac-

▶

culaadapparaat is ingesteld.
De volgende instellingen moeten voor de afzonderlijke accutypen vóór het

▶

laden worden vastgelegd:
laadcurve
nominale spanning (aantal accucellen)
accucapaciteit (Ah) of laadtijd (h)

Gedetailleerde informatie over de acculaadapparaatparameters bevindt zich in
het hoofdstuk 'Weergave', paragraaf 'Configuratiemodus'.

NL

OPMERKING!

Gevaar voor schade aan eigendommen door sterke vervuiling van de laadstek­kercontacten.

De hierdoor ontstane verhoogde overgangsweerstand kan oververhitting en ver­volgens verwoesting van de laadstekker veroorzaken.

Houd de laadstekkercontacten vrij van vuil en reinig ze indien nodig.

▶

De optie InterLock wordt hieronder beschreven en dient als een informatieve uit­breiding van de bestaande paragrafen 'Laadproces', 'Laadproces onderbreken' en
'Laadproces beëindigen'.

Laadstart:

Als de optie InterLock is uitgevoerd, start het acculaadapparaat met laden in de
InterLock wanneer beide accu's op beide acculaadapparaten zijn aangesloten.

Als slechts één accu is aangesloten,
wordt op het display de mededeling
„InterLock: Connect Second Bat­tery“ weergegeven en gaat het gele
lampje knipperen.

31

Als de Externe start-stop slechts op
één accu is gesloten, wordt op het dis­play van het acculaadapparaat met ge­sloten Externe start-stop de medede­ling „Check other Charger“.

Laadproces onderbreken:

Het laadproces op beide acculaadapparaten wordt onderbroken (Break Mode) als
een fout optreedt of als op een van de twee acculaadapparaten de toets 'Pauze /
Start' wordt ingedrukt.

Rechtsboven in het display wordt de
mededeling 'STOPPED' weergegeven.
Het laadproces wordt automatisch
voortgezet na het verhelpen van fou­ten of na het opnieuw indrukken van
de toets 'Pauze / Start (Stop)' op een
van de twee acculaadapparaten.

Laadproces beëindigen:

Het accusymbool geeft de actuele laadtoestand weer. Hoe meer balkjes worden
weergegeven, des te verder is het laadproces gevorderd. Zodra beide accu's vol­ledig zijn opgeladen, wordt er een minutenteller (afbeelding rechts) weergegeven
en brandt het groene lampje.

Accu is blijvend gereed voor ge-

-

bruik.
Accu kan naar believen op het ac-

-

culaadapparaat aangesloten blij­ven.
Onderhoudslading werkt zelfontla-

-

ding van de accu tegen.

32

Weergave

NL

Overzicht van af­leesmodi

Het apparaat beschikt over de volgende weergavemodi:

Nr. Functie

Standaardmodus

In de standaardmodus geeft het display de laadparameters weer.

Statistiekmodus

De statistiekmodus geeft de status van de bedrijfstoestanden van het
apparaat, het totaal aantal ladingen en een overzicht van de absoluut
en gemiddeld per lading afgegeven Ah en opgenomen hoeveelheden
energie weer.

Geschiedenismodus

De geschiedenismodus geeft informatie weer over de parameters van
alle opgeslagen laadprocessen.

Configuratiemodus

In de configuratiemodus kunnen alle instellingen voor het apparaat en
het laadproces worden geconfigureerd.

USB-modus

In de USB-modus kunnen apparaatupdates worden ingesteld en uitge­voerd, kan van apparaatconfiguraties een back-up worden gemaakt,
kunnen deze worden geüpload en kunnen de laadparameters tijdens
een laadproces via een USB-stick worden geprotocolleerd.

Standaardmo­dus

Zolang het acculaadapparaat op een accu is aangesloten, kan het laadproces al­leen met de toets 'Pauze / Start' worden onderbroken en hervat. Er kan alleen
tussen de weergavemodi worden geschakeld met de toets 'Menu' en in overeen­stemming met de instructies over de afzonderlijke modi uit de volgende paragra­fen nadat de accu van het acculaadapparaat is losgekoppeld.

Tijdens een laadpauze is het menu echter beperkt beschikbaar. De onderstaande
weergavemodi zijn in dit geval als volgt beschikbaar:

De statistiek- en geschiedenismodus zijn onbeperkt beschikbaar.

In de configuratiemodus kunnen de volgende gegevens worden opgeroepen:

Datum en tijd

-

Apparaatserienummer

-

Hardwareversie en serienummer

-

Software: hoofdsoftware, secundaire software, primaire software, versie voor

-

karakteristiekblok

In de USB-modus zijn alle punten behalve 'Update' en 'Configuratie laden' be­schikbaar.

Nadat de netstekker op het elektrische netwerk is aangesloten, wordt op het dis­play automatisch de standaardmodus weergegeven.

33

Selectie van me­nu's

In de standaardmodus toont de display
de laadapparaatparameters:

Accutype (bijv. Pb-WET)

-

Laadkarakteristiek (bijv. IUI)

-

Nominale spanning (bijv. 48 V)

-

Capaciteit (bijv. 300 Ah)

-

Dag van de week, datum en tijd

-

De laadapparaatparameters kunnen afzonderlijk worden ingesteld. Gedetailleer­de informatie daarover vindt u in de paragraaf 'Configuratiemodus'.

Ga als volgt te werk om in de standaardmodus naar de menuselectie te schake­len:

Druk de toets 'Menu' lang, ca. 5 seconden, in.

1

Ga als volgt te werk om vanuit de overige modi naar de menuselectie te schake­len:

Druk de toets 'Menu' kort in.

1

Ga als volgt te werk om de gewenste modus starten:

Selecteer met de toetsen 'Omhoog / Omlaag' het symbool van de gewenste

2

modus.

Bijv. het accusymbool voor de standaardmodus

-

Bevestig met de toets 'Pauze / Start' het vinkje.

3

Statistiekmodus In de statistiekmodus geven verticale

balkjes de status van de bedrijfstoe­standen van het apparaat weer:

'Idle' (Stationair draaien)

-

'Charging' (Laden)

-

'Floatingcharge' (Onderhoudsla-

-

ding)
'Cooldown' (Afkoelen)

-

'Error' (Foutstatus)

-

Wissel met de toetsen 'Up / Down' (Omhoog / Omlaag) tussen pagina 1/2 en

1

pagina 2/2.

34

Pagina 2/2 toont de volgende waarden:

(1)

(2)

(3)

(4)

(5) (7)

(6)

'Charges' (Totaal aantal ladingen).

-

Totaal afgegeven Ah.

-

Gemiddeld afgegeven Ah per la-

-

ding ('Charge').
Totale hoeveelheid opgenomen

-

energie (kWh).
Gemiddelde hoeveelheid opgeno-

-

men energie (kWh) per 'charge' (la­ding).

De weergegeven opgenomen energie is een richtwaarde en kan bij een nominaal
vermogen van maximaal 5% van de werkelijke hoeveelheid energie afwijken. Bij
een lager vermogen kan de afwijking hoger zijn.

NL

Geschiedenis­modus

De geschiedenismodus geeft informatie weer over de parameters van alle opge­slagen laadprocessen. Om andere of verschillende weergaven te kunnen tonen,
wordt het volgende weergavevenster twee keer afgebeeld:

Schakel met de toetsen 'Omhoog / Omlaag' tussen de pagina's van elk opge-

1

slagen laadproces.

Inhoud van het weergavevenster

Startdatum van de lading, bijv.: donderdag, 19-06-2014

-

Starttijd van de lading, bijv.: 19:29 of laadduur, bijv.: 8 h 28 min.

-

Spanning bij begin van de laadfase: bijv.: 45,9 V.

-

Spanning na 5 minuten: bijv.: 47,9 V.

-

Spanning bij einde van de laadfase: bijv.: 48,0 V.

-

Opgenomen Ah, bijv.: 397 Ah.

-

Opgenomen kWh, bijv.: 19 kWh.

-

Laadkarakteristiek, bijv.: 6 RI.

-

Ingestelde laadduur, bijv.: 8 - 9 u of ingestelde Ah, bijv.: 400 Ah of ingesteld

-

tijdstip voor einde van de laadfase (niet afgebeeld).

Weergegeven symbolen

35

Nr. Functie

(1) Volle accu

Het laden is voltooid.

(2) Lege accu

Het laden is niet voltooid.

(3) Uitroepteken met getal

Waarschuwing wordt gemeld, met bijbehorende statuscode. Gedetailleer­de informatie hierover vindt u in de paragraaf 'Statuscodes'.

(4) Symbool met getal

Fout wordt gemeld, met bijbehorende statuscode. Gedetailleerde infor­matie hierover vindt u in de paragraaf 'Statuscodes'.

(5) Toetssymbool met vinkje

Het laden is correct beëindigd met de toets 'Pauze / Start'.

(6) Toetssymbool met kruis

Het laden is beëindigd zonder dat de toets 'Pauze / Start' is gebruikt.

(7) Laaddetails

Weergave van bepaalde accugegevens aan het begin en aan het einde van
het laden:
Aantal cellen
Ah
Karakteristiek
Accutype

Configuratiemo­dus

De configuratiemodus biedt de volgende instelmogelijkheden:

'Charging settings' (laadinstellingen): Instellingen voor accu

Accutype, bijv. 'Nat'.

-

Laadkarakteristiek, bijv. 'IU'.

-

Capaciteit (Ah) of laadtijd (u), afhankelijk van laadkarakteristiek.

-

Cellen: Spanning (V) en aantal accucellen of automatische instelling van het

-

aantal cellen.

VOORZICHTIG!

Risico op beschadiging van de accu.

Dit kan leiden tot schade aan de accu.

Gebruik de automatische instelling van het aantal cellen alleen voor ac-

▶

cu's met de volgende nominale spanningen: 12 V en 24 V bij 24V-appara­ten, 24 V en 48 V bij 48V-apparaten.
Gebruik de automatische instelling van het aantal cellen niet bij diepont-

▶

laden accu's.

Overige instellingen:

-

Voor aanpassen van afzonderlijke laadkarakteristiek.

36

'Additional functions': Extra functies

Blauwe LED

-

Externe start-stop

-

InterLock

-

Navulindicator

-

Optiegedeelte

-

Herstart laadproces na netwerkfout

-

'General options': Algemene instellingen

Taal

-

Contrast

-

Tijd (uu:mm:ss)

-

Tijdzone
Zomertijd / Normale tijd
Datum (dd:mm:jj)

-

Laadkabellengte (m)

-

-

Doorsnede laadkabel (mm2)
AC-stroomlimiet

-

Eenheid voor temperatuurwaarden

-

Code voor toegang tot configuratiemenu geactiveerd / gedeactiveerd.

-

Tijdsinterval voor op de USB-stick geprotocolleerde parameter(s).

-

Statistiek resetten

-

Geschiedenis resetten

-

'Reset Settings' (Instellingen terugzetten)

Met extra terugkoppeling ('OK?') om nogmaals te bevestigen.

-

NL

Vervolgens wordt de standaarddatum­en standaardtijdweergave en de soft­wareversie op het beeldscherm weer­gegeven.

Met de toets 'Omhoog / Omlaag' kunt u de volgende informatie oproepen:

1

Serienummer van acculaadapparaat en serienummer en versie van confi-

-

guratiegeheugen.
Printplaat voor besturing / vermogenselektronica: Hardwareversie en se-

-

rienummer.
Software: hoofdsoftware, secundaire software, primaire software, versie

-

voor karakteristiekblok.

Ga als volgt te werk om het configuratiemenu te openen:

Druk op de toets 'Pauze / Start'.

1

Er wordt een venster weergegeven
voor het invoeren van de vereiste code.

37

Ga als volgt te werk om de vereiste co­de '1511' in te voeren:

Voer met de toets 'Omhoog / Omlaag' het eerste cijfer van de code in.

1

Ga met de toets 'Menu' naar het volgende cijfer van de code.

2

Ga zoals hierboven beschreven door tot de volledige code is ingevoerd.

3

Bevestig de invoer met de toets 'Pauze / Start'.

4

De te selecteren hoofdmenuopties van
de configuratiemodus worden weerge­geven.

Als u een menuoptie selecteert, wordt
er op het scherm mogelijk een bericht
weergegeven dat aangeeft dat u de ge­bruiksaanwijzing moet raadplegen. Be­vestig het bericht door opnieuw op de
toets 'Pauze / Start' te drukken.

Ga als volgt te werk om in het configuratiemenu en de onderliggende menu's te
navigeren:

Selecteer met de toets 'Omhoog / Omlaag' de gewenste menuoptie.

1

Bevestig met de toets 'Pauze / Start' de menuoptie en bevestig vervolgens de

2

extra terugkoppeling (bijv. 'OK?').

Indien nodig gebruikt u de toets 'Omhoog / Omlaag' om een optie te selecte-

3

ren (bijv. Uit / Aan) of een waarde in te voeren.

Bevestig de ingevoerde waarde met de toets 'Pauze / Start'.

4

Als na het bevestigen van de waarde de cursor naar een volgende instelling of

5

cijfer springt, voert u de stappen (3) en (4) opnieuw uit.

Ga als volgt te werk om het actieve menu te verlaten:

Keer met de toets 'Menu' naar de bovenliggende selectie terug.

6

38

Als voorbeeld geven we hieronder aan
hoe u de laadinstellingen vastlegt:

Selecteer met de toets 'Omhoog / Omlaag' de menuoptie 'Charging settings'

1

(laadinstellingen).

Bevestig de menuoptie met de toets 'Pauze / Start'.

2

Het venster waarin de instellingen van de menuoptie 'Charging settings' (laadpa­rameters) kunnen worden geconfigureerd, wordt weergegeven:

Afhankelijk van de selectie kan de weergave verschillen.

Voor de laadtijd is zowel de start als het einde instelbaar. De starttijd kan indien
nodig worden gedeactiveerd, waarna de laadtijd na een handmatige laadstart zich
uitsluitend op het aangegeven einde van de laadfase richt.

Bij het configureren van de instellingen wordt de gebruiker aan de hand van een
wizard door het menu geleid.

Selecteer met de toetsen 'Omhoog / Omlaag' de gewenste parameter (bijv.

3

'Cells' (cellen)).

Bevestig de parameter met de toets 'Pauze / Start'.

4

Stel met de toets 'Omhoog / Omlaag' de gewenste waarde in (bijv. '24' voor

5

het aantal accucellen).

Bevestig de ingevoerde waarde met de toets 'Pauze / Start'.

6

NL

Als in de configuratiemodus een of meer relevante instellingen voor het laadpro­ces worden gewijzigd, dan wordt u bij het verlaten van de configuratiemodus nog
eens gevraagd of de gekozen instelling moet worden vastgelegd.

De volgende instellingen moeten bij het verlaten van de configuratiemodus wor­den bevestigd:

Karakteristiek

-

Accucapaciteit in Ah

-

Aantal cellen

-

Vereffeningslading 'EIN' / 'AUS' (AAN / UIT)

-

CAN-protocol

-

Settings Hieronder vindt u gedetailleerde informatie over het menupunt -> 'Settings' (in-

stellingen), bij het selecteren van het eerder genoemde menupunt 'Charging set­tings' (laadinstellingen). De navigatie verloopt zoals beschreven in de paragraaf
'Configuratiemodus'.

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

De afzonderlijke selecties worden hieronder beschreven.

39

Elektrolytcircu-

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

latie

De volgordebesturing van de elektro­lytcirculatie loopt via de besturing van
het acculaadapparaat. Hiervoor staan
meerdere keuzemogelijkheden ter be­schikking.

Voor de elektrolytcirculatie kunnen de volgende instellingen worden geconfigu­reerd:

'Off' (Uit)

Elektrolytcirculatie uitgeschakeld.

-

'Continuous' (Continubedrijf)

Elektrolytcirculatie permanent ingeschakeld.

-

'Program' (Programma) 1 t/m 5

Standaard beschikbare programma's voor de elektrolytcirculatie en de rele-

-

vante parameters hiervan vindt u in de tabel in het hoofdstuk 'Weergave', pa­ragraaf 'Instellingen'.

'Automatic' (Automatisch)

Automatische aanpassing van de doorstroomhoeveelheid voor de elektrolyt-

-

circulatie aan de hand van de ingestelde accuparameters.

'User' (Gebruiker) 'On' (Aan) / 'Off' (Uit)

Individuele instelling van elektrolytcirculatie.

-

De instellingen voor 'On' (Aan) en 'Off' (Uit) bepalen de verhouding impuls/

-

onderbreking van de luchtstroomintervallen.

In de volgende tabel vindt u de standaard beschikbare programma's voor de
elektrolytcirculatie en de relevante parameters hiervan:

In elk van deze programma's wordt de magneetklep bij de tijd 'ON 1' (AAN 1) ge­opend en bij de tijd 'OFF 1' (UIT 1) gesloten. Dit proces wordt zo vaak herhaald
als bij 'Repeat' (Herhaling) ingesteld staat. Als het ingestelde aantal herhalingen
uitgevoerd is, wordt met de tijden 'ON 2' (AAN 2) en 'OFF 2' (UIT 2) herhaald tot
het einde van de laadfase.

40

Temperatuurge­stuurd laden

'Temperature-controlled charging' (Temperatuurgestuurd laden):

De volgende instellingen kunnen bij de selectie van temperatuurgestuurd laden
worden geconfigureerd:

'automatic' (automatisch) / 'OFF' (UIT) / 'required' (vereist)

'automatic' (automatisch) ... Temperatuurafhankelijk aanpassen van laadka-

-

rakteristiek.
'OFF' (UIT) ... De gemeten accutemperatuur wordt genegeerd.

-

'required' (vereist) ...

-

Lading start alleen als de temperatuursensor is aangesloten.

'Error overtemperature' (Fout bij te hoge temperatuur) 'ON' / 'OFF' (AAN / UIT)

'ON' (AAN) ... Foutmelding wordt weergegeven bij te hoge temperatuur van

-

accu.
Laadproces stopt en kan pas worden hervat na afkoelen en opnieuw aanslui­ten van accu.
'OFF' (UIT) ... Geen foutmelding bij te hoge temperatuur van accu.

-

NL

Vereffeningsla­ding

'Warning overtemperature' (Waarschuwing bij te hoge temperatuur) 'ON' / 'OFF'
(AAN / UIT)

'ON' (AAN) ... Waarschuwing wordt weergegeven bij te hoge temperatuur van

-

accu.
'OFF' (UIT) ... Geen waarschuwing bij te hoge temperatuur van accu.

-

Voor bepaalde karakteristieken is een externe temperatuursensor nodig. Als een
dergelijke karakteristiek in de configuratiemodus wordt gekozen, dan volgt er een
mededeling dat er een externe temperatuursensor nodig is.

'Equalize charge' (vereffeningslading)

'OFF' (UIT)

Er volgt geen vereffeningslading.

-

'Delay' (vertraging)

Als de accu tijdens de ingestelde 'equalize charge delay' (compensatiela-

-

dingsgrens) op het laadapparaat aangesloten blijft, dan wordt op een specia­le manier geladen. Op deze manier wordt laagvorming in het zuur voorko­men.
De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

-

vereffeningslading kunnen worden gewijzigd.

'Weekday' (dag van de week)

Weergave van de dag van de week waarop de vereffeningslading moet plaats-

-

vinden.
De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

-

vereffeningslading kunnen worden gewijzigd.

41

Handmatige vereffeningslading ('Handmatig')

Een vereffeningslading kan handmatig worden geactiveerd door op een knop

-

op het display te drukken.
De vereffeningslading start na de ingestelde vertraging met de ingestelde pa-

-

rameters.
De parameters voor stroom (A / 100 Ah), spanning (V / cel) en duur van de

-

vereffeningslading kunnen worden gewijzigd.
Deze functie is alleen bij karakteristieken voor natte loodaccu's beschikbaar.

-

Als een instelling voor de vereffeningslading is geactiveerd, wordt op de startpa­gina via een symbool naast de ingestelde ampère-uren / de ingestelde laadtijd
weergegeven of er een vereffeningslading wordt uitgevoerd of kan worden ge­start.

Vertraging 'Delay' (vertraging)

'Charge start delay' (laadstartvertraging)

Vertragingstijd (in minuten) van de eigenlijke laadstart versus het tijdstip

-

waarop de laadstart werd geactiveerd.

'Charge end delay' (vertraging van het einde van de laadfase)

Vertragingstijd (in minuten) van het gesignaliseerde einde van de laadfase

-

(bijv. groene lampje) versus het daadwerkelijke einde van de laadfase.

'At mains failure restart charging' (nieuwe laadstart na netvoedingsfout)

Als deze optie is geselecteerd, wordt het laadproces na een storing van het

-

stroomnetwerk automatisch opnieuw gestart zodra het stroomnetwerk weer
beschikbaar is.

Na netvoedingsfout ('na netvoedingsfout')

lading opnieuw starten

-

automatisch / lading voortzetten

-

Als de optie 'Lading opnieuw starten' is geselecteerd, wordt het laadproces na
een storing van het stroomnetwerk automatisch opnieuw gestart zodra het
stroomnetwerk weer beschikbaar is.

Als de optie 'automatisch / lading voortzetten' is geselecteerd, wordt het laad­proces na een storing van het stroomnetwerk automatisch voortgezet zodra het
stroomnetwerk weer beschikbaar is.

Kalender 'Calendar' (kalender)

42

Met de agendafunctie kan aan de hand van de volgende criteria een automati­sche laadstart worden geconfigureerd:

Tijdsperiode waarin geen laadstart mag plaatsvinden als er een accu wordt

-

aangesloten.
Tijdsperiode waarin met een gedefinieerde karakteristiek 1 moet worden ge-

-

start als een accu wordt aangesloten.
Tijdsperiode waarin met een gedefinieerde karakteristiek 2 moet worden ge-

-

start als een accu wordt aangesloten.

Selecteer en bevestig de instelling

1

'AAN' om de agendafunctie te acti­veren.

Menupunt 'charging settings' (laadin­stellingen):

Accutype voor alle karakteristie-

-

ken:
bijv. Pb-WET.
Curve-instellingen bij selectie van

-

betreffende karakteristiek.

NL

Met de functie 'Calendar' (kalender) kunnen meer instellingen worden geconfigu­reerd:

'Day setting 1-5':
(dagconfiguratie 1-5):
Met de dagconfiguratie kunt u met de
volgende instelmogelijkheden maxi­maal 5 verschillende laadstarttijdpro­fielen definiëren:

Symbool voor karakteristiek 1:

-

Tijdsperiode waarin moet worden
gestart met karakteristiek 1 (bijv.:
0:00-6:00)
Stop:

-

Tijdsperiode waarin er geen accu
mag worden geladen (bijv.:
6:00-20:00)
Symbool voor karakteristiek 1:

-

Tijdsperiode waarin moet worden
gestart met karakteristiek 1 (bijv.:
20:00-24:00)

43

OPMERKING!

Lopende laadprocessen worden niet beïnvloed door de ingestelde tijdsperiode.

Als in bovenstaand voorbeeld om 05:45 een accu wordt aangesloten, volgt

▶

het laadeinde conform de instellingen en wordt het laadeinde niet door de
aangegeven eindtijd (in voorbeeld 06:00) van de ingestelde tijdsperiode on­derbroken.
Als de accu tijdens de stoptijdsperiode wordt aangesloten, wordt het laden

▶

automatisch in de volgende tijdsperiode gestart. Als tijdens de stoptijdsperi­ode een laadstart handmatig geactiveerd wordt, dan wordt er altijd geladen
met karakteristiek 1.

Extra instelmogelijkheden:

Schakelen tussen bijbehorende ka-

-

rakteristieken:
Symbool van karakteristiek.
Verwijderen van betreffende ka-

-

rakteristiek:
'remove' (verwijderen).

'Week setting' (Weekconfiguratie):

Er kunnen 3 verschillende week-

-

configuraties worden samenge­steld.

Elke weekdag kan aan een eerder ge­maakte dagconfiguratie worden toege­wezen.

'Year setting' (Jaarconfiguratie):

Er kunnen meerdere agendaperio-

-

den (bijv. 1.1. - 7.1.) aan een week­configuratie worden toegewezen.

Bij geactiveerde kalenderfunctie ver­schijnt een kalendersymbool (hier met
het getal '4' als de huidige datum) in de
weergave.

44

Speciale ladin­gen

'Special charges' (speciale ladingen)

Door 'special charges' (speciale ladin­gen) te selecteren, kunt u tijdelijk een
of meer laadtypen uitvoeren die afwij­ken van de standaardlaadtypen.

De instelling voor 'repeat' (herhalingen) bepaalt hoe vaak de afwijkende lading
moet worden uitgevoerd totdat het weer permanent wordt voortgezet met de
oorspronkelijke laadparameters:

Instelbereik

1 tot 99 herhalingen

-

'Disable start button' (toets start deactiveren)

'ON' (AAN)

Het starten van het laadproces met de toets 'Pauze / Start' is niet mogelijk,

-

bijv. om onbevoegde toegang te verhinderen.

NL

'OFF' (UIT)

Het starten van het laadproces met de toets 'Pauze / Start' is mogelijk.

-

DC-verbinding 'DC-Connection' (DC-verbinding):

Verder zijn de volgende instellingen
mogelijk:

Karakteristiek:

-

bijv. 'Deep discharge 10' (diepont­lading 10)
Aantal accucellen:

-

'Cells' (cellen) - bijv. 12 x
Accucapaciteit in Ah:

-

bijv. 375 Ah

In het menu DC-verbinding bevindt
zich de instelling voor de DC-verbin­dingscontrole.
Als de DC-verbindingscontrole is inge­schakeld ('ON' (AAN)), dan wordt de
verbinding tussen het laadapparaat en
de accu tijdens het laadproces gecon­troleerd.

Als tijdens het laadproces problemen
met de DC-verbinding optreden, wordt
bij een actieve DC-verbindingscontrole
de statuscode 17 weergegeven.
Een verbindingsprobleem kan bijvoor­beeld worden veroorzaakt door versle­ten of vervuilde laadcontacten.

45

Extra functies Gedetailleerde informatie over de menuoptie 'Additional functions' (Extra func-

ties) in de configuratiemodus. De navigatie verloopt zoals beschreven in de para­graaf 'Configuratiemodus'.

Selecteer de menuoptie 'Additio-

1

nal functions' (Extra functies).

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

De afzonderlijke selecties worden hieronder beschreven:

Instelling van blauwe lampje 'Blue LED' (blauwe LED):

Instelling van tijd (minuten) waarna het blauwe lampje 'Accu afgekoeld' moet
gaan branden, zodat een voldoende afgekoelde accu opgemerkt wordt. Als in­stelwaarde geldt de tijd vanaf het einde van de laadfase.

De optie 'Temperatuurgestuurd laden' kan in combinatie met een temperatuur­waarde worden ingesteld. Vanaf dat moment moet het blauwe lampje 'Accu afge­koeld' gaan branden om aan te geven dat de accu voldoende is afgekoeld.

'Refill indicator' (bijvulindicator)

De bijvulindicator wordt geactiveerd (als melding) zodra er gedestilleerd water in
de accu moet worden bijgevuld. U kunt het tijdstip voor het bijvullen als volgt de­finiëren:

Elke zoveelste week en dag van de week

bijv. elke 2e week op vrijdag water bijvullen

-

Bij de instelling 'OFF' (UIT) is geen bevestiging van de bijvulaanvraag nodig.

'Relays' (Relaiskaart)

46

Bij de selectie van de relaiskaart kunt u voor elke van de 4 aansluitklemmen, ge­zien van links naar rechts, een van de volgende functies instellen:

Aquamatic

Signaal, bijv. voor aansturen van magneetklep

-

Programma 'Standard' (Standaard) met in fabriek vooraf geconfigureerde in-

-

stellingen
Programma 'User' (Gebruiker) met door gebruiker gedefinieerde instelmoge-

-

lijkheden
Meer informatie over Aquamatic vindt u in het hoofdstuk 'Opties', paragraaf

-

'Aquamatic'.

'Charging' (Bezig met laden)

'Charge 50 %' (50% geladen)

'Charge 80 %' (80% geladen)

'Charge Finish' (Einde van de laadfase)

'Main Charge Finished' (Hoofdlading beëindigd)

Signaal, wanneer hoofdlaadfase is beëindigd

-

Laden niet klaar

Signaal, wanneer de accu voortijdig van het acculaadapparaat losgekoppeld

-

wordt
1 tot 10 seconden instelbaar

-

NL

'Charge OK' (Laden OK)

Accu wordt geladen of is al volledig geladen

-

'Cumulative Error' (Verzamelfouten)

Signaal bij optredende fout

-

Het uitvallen van de netvoeding kan optioneel als fout worden aangeduid (in-

-

stelling 'ON' (AAN)).
Als er een fout in het acculaadapparaat optreedt, dan kan een geheel vrij de-

-

finieerbare tekst worden weergegeven (bijvoorbeeld de contactgegevens van
de dealer). Gedetailleerde informatie hierover vindt u in de paragraaf 'USB­modus'.

Verzamelfout + waarschuwing

In overeenstemming met de functie 'verzamelfout' wordt de betreffende re-

-

laiskaart geactiveerd zodra een fout of waarschuwing optreedt.

'Signal Lamp' (Meldlamp)

Er kunnen ook een of meer geschikte lampjes op de relaiskaart worden aan-

-

gesloten, waarmee de laadtoestand of de bedrijfstoestand van het acculaad­apparaat kan worden aangeduid.
Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Opties', para-

-

graaf 'Meldlampen'.

'Immobiliser' (Wegrijblokkering)

AAN

De relaiskaart werkt permanent zodra het acculaadapparaat op het stroom-

-

netwerk wordt aangesloten.

'Refill Indicator' (Navulindicator)

Geeft aan dat de accu met gedestilleerd water moet worden bijgevuld.

-

Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Weergave', para-

-

graaf 'Extra functies'.

47

'Battery Cold' (Accu afgekoeld)

'External Air Pump' (Externe luchtpomp voor elektrolytcirculatie)

U kunt de instellingen voor de elektrolytcirculatie ('Air Pump' (Luchtpomp))

-

configureren zoals aangegeven in de paragraaf '-> Settings' ('Instellingen').

Gedetailleerde informatie over de relaiskaart vindt u in het hoofdstuk 'Opties'.

Instelling voor extern lampje ('External lamp')

conform hoofdstuk 'Opties', paragraaf 'Laadlampje', kunnen geschikte externe
lampjes aangesloten worden om de laadtoestand of de bedrijfstoestand van het
acculaadapparaat te visualiseren. De volgende instellingen zijn beschikbaar:

Normaal (conventionele externe lampjes)

-

RGB (LED-strip)

-

'Remote control system' (Extern display)

algemene instel­lingen

Voor het externe display kunt u het contrast instellen.

'At mains failure restart charging' (nieuwe laadstart na netvoedingsfout):

Als deze optie geselecteerd is, wordt het laadproces na een storing van het elek­triciteitsnet automatisch opnieuw gestart, zodra het elektriciteitsnet weer be­schikbaar is.

Gedetailleerde informatie over het menupunt 'general options' (algemene instel­lingen) in de configuratiemodus.

Menupunt 'General options' (alge-

1

mene instellingen) selecteren.

48

Er wordt een lijst met de volgende selectiemogelijkheden weergegeven:

'Language' (taal)

-

Display-instellingen

-

'Contrast' (contrast)

-

'LED brightness' (Helderheid)

-

'Show Ah at charge end'

-

(Weergave van Ah bij einde van
de laadfase) 'ON/OFF' (AAN/
UIT)

'Time and Date' (tijd en datum)

-

'Daylight saving time' (zomer-

-

tijd / normale tijd)
Voorgedefinieerde tijdzones

-

Door gebruiker gedefinieerde

-

tijdzones

Laadkabel ('Charging cable'):

Enkelvoudige lengte van laadkabel

-

(m)

NL

Kabeldoorsnede ('Cable cross section'):

Doorsnede van laadkabel (mm²)

-

AC-stroomlimiet ('AC current consumption'):

-

-

Aanpassing van maximaal opgeno­men apparaatstroom aan de elek­trische installatie ter plaatse of
aan de apparaatstekker die op het
apparaat is geïnstalleerd.

De minimale en maximale waarden
verschillen bij de verschillende ap­paraatklassen. De minimale waarde
bedraagt ca. 25% van de maximale
nominale stroom van het desbe­treffende apparaat.

49

Temperatuur ('Temperature'):

Temperatuur in °C / °F

-

Code:

Invoeren van code voor toegang tot configuratiemodus vereist / niet vereist

-

('Code ON / OFF' ((Code AAN / UIT))

USB-tijdsinterval ('USB Logging Time'):

Tijdsinterval voor via USB-stick ge-

-

protocolleerde laadparameter(s)
('USB Logging Time')

Instellingen her­stellen

Statistiek resetten ('Reset statistics')

Geschiedenis resetten ('Reset history')

Gedetailleerde informatie over statistiek en geschiedenis staat in de paragrafen
'Statistiekmodus' en 'Geschiedenismodus'.

Het menupunt onder 'general options' (algemene instellingen) biedt 2 opties voor
het resetten van alle betreffende instellingen:

'Reset Factory Settings' (fabrieksin­stellingen terugzetten):

Resetten van betreffende fabrieks-

-

instellingen.

'Reset Default Settings' (standaardin­stellingen terugzetten):

Resetten van de betreffende in-

-

stellingen naar de standaardinstel­lingen van de fabrikant.

50

USB-modus In de USB-modus wordt op het display

weergegeven of een USB-stick aange­sloten is.

De USB-stick moet aan de volgende
specificaties voldoen:

Indeling: FAT32

-

Maximaal 32 gigabyte

-

Geen meervoudige partitionering

-

De software I-SPoT-VIEWER (www.fronius.com/i-spot) ondersteunt de visualise-
ring en analyse van de gegevens op de USB-stick.

Steek de USB-stick alleen in als er geen laadproces plaatsvindt of als het laad­proces is onderbroken.

Als het laadproces alleen wordt onderbroken en niet volledig wordt beëindigd,
kunnen er wel gegevens worden uitgelezen, maar kan er geen update worden uit­gevoerd en kan er geen configuratie worden geladen.

In USB-modus navigeren

Schakel met de toets 'Pauze / Start' tussen onderstaande instellingen.

1

Blader met de toetsen 'Omhoog / Omlaag' door instellingen.

2

Bevestig met de toets 'Pauze / Start' de gewenste instelling.

3

NL

Voordat hij wordt gestart, moet een gegevensdownload nogmaals met de toets
'Pauze / Start' worden bevestigd. Als deze herhaalde bevestiging met de toets
'Pauze / Start' niet wordt uitgevoerd, dan start de download na één minuut auto­matisch.

Tijdens een laadproces moet na het drukken op de toets 'Pauze / Start' de USB­stick worden aangesloten. Hierbij kunnen alleen gegevens worden gelezen, kan er
geen update worden uitgevoerd en kan er geen configuratie worden geladen.

Veilig verwijderen ('Safely remove')

Zodra de gewenste actie is voltooid, kunt u de USB-stick veilig verwijderen.

-

Updaten

Er wordt een lijst met op de USB-stick opgeslagen en geschikte updatebe-

-

standen weergegeven.
Het selecteren en bevestigen van het gewenste bestand gebeurt op dezelfde

-

wijze als het bladeren door de instellingen.
Herbenoem de automatisch toegewezen bestandsnaam van het updatebe-

-

stand niet!
De recentste firmware staat in het gedeelte 'Download' (downloaden) van de

-

Fronius-website ter beschikking.
De handleiding voor de firmware-installatie bevindt zich in het zipbestand

-

van de download.

51

Dowloaden

De op de datalogger van het apparaat opgeslagen data met meegeprotocol-

-

leerde laadparameters worden voor de I-SPoT VIEWER op de USB-stick op­geslagen.
Daarnaast worden ook gebeurtenissen, zogenoemde events, alsmede appa-

-

raatinstellingen en gebruikerscurves (configuratie) opgeslagen.
Voor de datalogger kunnen de volgende periodes worden gekozen:

-

1 maand
3 maanden
Alles
Sinds de laatste keer

Downloaden optioneel

De volgende opties zijn beschikbaar:

I-SPoT VIEWER

-

Het opslaan van meegeprotocolleerde gegevens gebeurt op dezelfde manier
als voor 'download', echter alleen met de gegevens voor de I-SPoT VIEWER.
Datalogger opslaan

-

Het opslaan van meegeprotocolleerde gegevens gebeurt op dezelfde manier
als voor 'download' (downloaden), echter niet in I-SPoT VIEWER-formaat,
maar als 'csv'-bestanden.
(Automatisch ingestelde mappenstructuur voor de 'csv'-bestanden: *
Fronius\<Serienummer apparaat>\Charges\<jjjjmmdd>\<uummss.csv>)
Gebeurtenissen opslaan.

-

Gebeurtenissen, zogenoemde events, worden op de USB-stick opgeslagen.
Configuratie opslaan.

-

Apparaatinstellingen worden op de USB-stick opgeslagen.

Statuscodes

Configuratie laden ('Load configuration')

Hiermee wordt een op de USB-stick opgeslagen en geschikte apparaatconfi-

-

guratie op het apparaat geladen.

Dealertekst laden ('Load dealer text')

Hiermee kunt u een tekstbestand vanaf de USB-stick laden. Het tekstbe-

-

stand wordt weergegeven zodra er in het apparaat een fout optreedt.
Het tekstbestand kan bijvoorbeeld de contactgegevens van de dealer bevat-

-

ten.
Het bestand moet in het formaat '.txt' in 'unicode'-indeling op de USB-stick

-

opgeslagen zijn.
De bestandsnaam moet 'dealer.txt' zijn.

-

De bestandsnaam mag maximaal 99 tekens bevatten.

-

* Als tijdens het laden een USB-stick is aangesloten, worden de csv-bestan-

den direct op de USB-stick opgeslagen. De mappenstructuur die hierbij
tevens automatisch wordt aangemaakt, is te herkennen aan de map 'Data­log', in plaats van de map 'Charges'.

52

Als tijdens de werking van het acculaadapparaat een storing optreedt, worden op
het display bepaalde statuscodes weergegeven. Dit kan de volgende oorzaken
hebben:

Accufout

-

Een accu met ongeschikte spanning is aangesloten.

-

Het acculaadapparaat is oververhit.

-

Er is een software- of hardwarefout opgetreden.

-

Accufout:
Als de accu een fouttoestand meldt, geeft het acculaadapparaat deze fout als
accufout weer, inclusief het bijbehorende foutnummer van de accu. De corres­ponderende uitleg van de fout vindt u in de gebruiksaanwijzing van de accu.

Ga als volgt te werk als op het display een foutmelding wordt weergegeven en de
fout niet zelfstandig kan worden verholpen:

Noteer de weergegeven statuscode, bijv. 'Statecode (31)' (Statuscode (31)).

1

Noteer de configuratie van het acculaadapparaat.

2

Neem contact op met de geautoriseerde servicedienst.

3

Als er een fout in het acculaadapparaat optreedt, kan een geheel vrij defini­eerbare tekst worden weergegeven die bijvoorbeeld de contactgegevens van
de handelaar bevat.

Statuscodes met externe oorzaak

NL

Nr. Oorzaak / oplossing

(11) Netspanning controleren

(12) Stroomnetwerk controleren (fase-uitval)

(13) Externe temperatuursensor defect

(14) Elektrolytcirculatie defect (drukschakelaar schakelt niet)

(15) Geen bedieningsspanning herkend

(16) Externe start-stop is niet gesloten.

(17) Veelvuldig uitgelokte nullastspanning tijdens een lading (bijv. versleten

laadcontacten)

Statuscodes bij accufout

Nr. Oorzaak / oplossing

(22) Onderspanning accu

(23) Overspanning accu

(24) Te hete accu (alleen bij externe temperatuursensor)

(25) Te lage temperatuur van accu (alleen bij externe temperatuursensor)

(26) Defecte accucellen gedetecteerd

(27) Accu wordt niet ondersteund

(28) Accu sterk ontladen - veiligheidsladen wordt uitgevoerd

(29) Onjuiste polariteit accu

(30) Thermal Runaway

53

Statuscodes bij oplaadfout

Nr. Oorzaak / oplossing

(31) Tijdsoverschrijding in de I1-fase

(32) Tijdsoverschrijding in de U1-fase

(33) Te hoge accuspanning in de I2-fase

(34) Ah-overschrijding

(35) Tijdsoverschrijding in de I2-fase

(36) Doelspanning in I2-fase niet bereikt (alleen bij formaatkarakteristiek)

(37) Fout tijdens RI-laden

(38) Ingestelde laadtijd kan niet worden bereikt

(39) Tijdsoverschrijding tijdens RI-laden

Statuscodes bij een CAN-fout (accu)

Nr. Oorzaak / oplossing

(51) Accu reageert niet

(52) Accugegevens zijn niet oproepbaar

(53) Accuspanning wordt niet ondersteund

(54) Communicatiefout

(55) Accufout

(56) Accu wordt niet geactiveerd

(57) Tijdslimiet voor melding overschreden

(58) Aanmelding mislukt

Statuscodes bij een Gateway-fout

Nr. Oorzaak / oplossing

(101) Setting CAN Connect is actief en er kan minstens 2 minuten geen CAN-

verbinding met de gateway worden opgebouwd.

(102) Gateway heeft geen verbinding met back-end.

Statuscodes bij een TagID-fout

54

Nr. Oorzaak / oplossing

(200) De op het acculaadapparaat ingestelde technologie is niet compatibel met

de aangesloten accu.

(201) De nominale spanning van de accu wordt niet ondersteund door het accu-

laadapparaat of wordt uitgesloten door een instelling van het acculaadap­paraat.

(202) Het vermogen van het acculaadapparaat is niet hoog genoeg om de aan-

gesloten accu op te laden.

(203) CAN-communicatie met TagID kon niet tot stand worden gebracht.

(204) TagID-gegevens konden niet worden uitgelezen.

(205) TagID-gegevens konden niet worden uitgevoerd.

(206) TagID-temperatuursensor is defect.

(207) TagID-spanningssensor is defect.

(208) Stamgegevens van de TagID zijn ongeldig of niet beschikbaar.

(209) Defect EEPROM-geheugen.

(210) Defect flashgeheugen.

(211) Ongeldige apparaathandtekening.

(212) TagID-gegevens konden niet worden beschreven.

(213) Het vermogen van het acculaadapparaat is niet voldoende om de accu

binnen de gewenste laadtijd te laden.

(214) Te veel vermogensverlies op het DC-pad.

NL

(215) TagID-vulpeilsensor is in de verkeerde cel gemonteerd of defect.

(216) Crash van TagID-software

Statuscodes bij fout in primair circuit

Nr. Oorzaak / oplossing

(500) Temperatuursensor module 1 (boven) defect

(501) Temperatuursensor module 2 (onder) defect

(502) Temperatuursensor printplaat defect

(503) Primaire oververhitting

(504) Ventilator geblokkeerd / defect

(505) Over- / Onderspanning tussencircuit

(506) Asymmetrie in tussencircuit

(507) Voedingsspanning primair circuit buiten tolerantiewaarden

(508) Stroomuitval

(509) Verkeerde acculaadapparaatconfiguratie

(510) Primaire EEPROM defect

(527) Faseshifter overstroom

(528) Uploadrelais uitgeschakeld tijdens belasting

(530) Communicatieprobleem

(532) Microcontroller-fout (bijv. deling door 0)

(533) Referentiespanning buiten tolerantiewaarden

55

(534) Opstartprobleem

(535) PFC-overstroom

(536) Faseshifter of PFC defect

Statuscodes bij fout in secundaire circuit

Nr. Oorzaak / oplossing

(520) Secundaire temperatuursensor defect

(521) Secundaire te hoge temperatuur

(522) Uitgangszekering defect

(523) Voedingsspanning secundaire circuit buiten tolerantiewaarden

(524) Referentiespanning secundaire circuit buiten tolerantiewaarden

(525) Compensatiestroom

(526) Compensatiestroom buiten tolerantiewaarden

(527) Overstroom vermogensfasedeel (primair)

(529) Geen secundaire communicatie

(530) Geen primaire communicatie

(531) Secundaire EEPROM defect

(532) Fout in microcontroller

(537) Spanningsmeting defect

(570) Secundair relais kan niet worden ingeschakeld

(571) ADC/SPI probleem

Statuscodes bij een fout in de besturing

Nr. Oorzaak / oplossing

(540) Opslagparameter configuratie ontbreekt/defect

(541) Geen secundaire communicatie

(542) Secundaire initialisatie mislukt

(543) Programma-/opslagfout in karakteristiekenbesturing

(544) Programma-/opslagfout in karakteristiekenbesturing

(545) Primaire initialisatie mislukt

56

(546) Update mislukt

(547) Instellingen laden / opslaan mislukt

(548) Curve-instellingen laden / opslaan mislukt

(549) Het laden kan na een stroomuitval niet worden voortgezet

(550) Tijd niet ingesteld

(551) Hardwarewijziging gedetecteerd

(552) Ongeldige opslagparameter configuratie

(553) Primaire update mislukt

(554) Communicatiestoring

(555) Verkeerde apparaatsoftware

(557) Onderbreking van de InterLock-communicatie

(558) Het tweede acculaadapparaat, dat via de optie InterLock verbonden is,

heeft te maken met een fout

(559) Het tweede acculaadapparaat, dat via de optie InterLock verbonden is, is

niet compatibel met dit acculaadapparaat

NL

57

Opties

Veiligheid Als u een optie wilt aansluiten, moet u de behuizing deels openen. Hierbij moet u

de volgende waarschuwingen in acht nemen:

GEVAAR!

Gevaar door elektrische schok.

Zwaar letsel of overlijden kan het gevolg zijn.

De behuizing mag uitsluitend worden geopend door servicemedewerkers die

▶

door de fabrikant zijn opgeleid.
Vóór het uitvoeren van werkzaamheden met geopende behuizing moet het

▶

acculaadapparaat eerst van het stroomnetwerk worden losgekoppeld.
Met een geschikt meetapparaat moet worden gecontroleerd of de elektrisch

▶

geladen onderdelen (bijv. condensatoren) volledig ontladen zijn.
Zorg er met behulp van een goed leesbare, begrijpelijke waarschuwing voor

▶

dat het apparaat tot het beëindigen van alle werkzaamheden van het stroom­netwerk losgekoppeld blijft.

GEVAAR!

Gevaar door ondeskundig uitgevoerde werkzaamheden.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

Alle werkzaamheden met betrekking tot het aansluiten van de opties mogen

▶

alleen worden uitgevoerd door gekwalificeerd personeel.
Als voor de betreffende optie een installatiehandleiding of een bijlage be-

▶

schikbaar is, moeten alle daarin vermelde waarschuwingen en instructies
worden opgevolgd.
Bij alle opties met elektrische aansluitingen moet na de aansluitwerkzaamhe-

▶

den een veiligheidscontrole conform de geldende nationale en internationale
normen en richtlijnen worden uitgevoerd.
Voor meer informatie over het uitvoeren van veiligheidscontroles kunt u zich

▶

wenden tot de geautoriseerde servicedienst.
Deze verstrekt u op verzoek alle noodzakelijke documentatie.

▶

GEVAAR!

Gevaar door omvallende of naar beneden vallende apparaten.

Dit kan ernstig letsel en schade aan eigendommen veroorzaken.

In verband met het gewicht moet het apparaat met geschikte montageacces-

▶

soires worden vastgezet om te voorkomen dat het omkiept of van de muur
valt.
Gebruik hiervoor de door de fabrikant aangeboden muur- en vloersteunen.

▶

Elektrolytcircu­latie

58

OPMERKING!

Gevaar door binnendringende elektrolyt uit de accu of door werking zonder te­gendruk.

Dit kan leiden tot schade aan de luchtpomp.

Stel het laadapparaat altijd zodanig op dat het zich minimaal 0,5 m (1 ft. 7,69

▶

in.) boven de te laden accu bevindt.
Sluit de persluchtuitgang van het laadapparaat altijd op een daarvoor ge-

▶

schikte en storingsvrije slangaansluiting op de accu aan.

OPMERKING!

Gevaar door niet-inachtneming van de toegestane netspanningstolerantie.

Dit kan leiden tot niet werkende functies en schade aan eigendommen.

Voor de optie elektrolytcirculatie geldt een tegenover de lader beperkte voe-

▶

dingsspanningstolerantie van 207 V tot 250 V, fase-fase: 360 V tot 433 V.

De optie Elektrolytcirculatie maakt gebruik van een in het laadapparaat inge­bouwde luchtpomp. Dit transporteert lucht door speciaal daarvoor aangebrachte
capillaire buizen in de accu. Dit leidt tot een intensieve circulatie van de elektro­lyt. Het gevolg is een lagere verwarming van de accu en tegelijkertijd een langere
levensduur van de accu, en minder waterverlies tijdens het laadproces.

Als door een defecte pomp of lekkages in de aansluiting van de accu een fout
wordt gedetecteerd, wordt op het display de statusmelding 'State Code 14' (Sta­tuscode 14) weergegeven. Deze fout kan bijvoorbeeld door externe meldlampen
als verzamelfout worden weergegeven.

De volgordebesturing van de elektrolytcirculatie loopt via de besturing van het
laadapparaat. Hiertoe zijn meerdere opties in het configuratiemenu opgenomen.
Gedetailleerde informatie daarover vindt u in het hoofdstuk 'Weergave', paragraaf
'Extra functies'.

Tot deze opties behoren de vooraf in de fabriek ingestelde programma's 1 t/m 5.
De relevante parameters voor deze programma's vindt u in de volgende tabel ge­volgd door aanvullende informatie.

NL

'Program'
(Program­ma)

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

In elk van deze programma's wordt de magneetklep bij de tijd 'ON 1' (AAN 1) ge­opend en bij de tijd 'OFF 1' (UIT 1) gesloten. Dit proces wordt zo vaak herhaald
als bij 'Repeat' (Herhaling) ingesteld staat. Als het ingestelde aantal herhalingen
uitgevoerd is, wordt met de tijden 'ON 2' (AAN 2) en 'OFF 2' (UIT 2) herhaald tot
het einde van de laadfase.

Luchtfilterelement reinigen

Reinig het luchtfilterelement van de geïntegreerde luchtpomp een keer per jaar.
Kort in het geval van veel stof het reinigingsinterval overeenkomstig in. Voor het
reinigen moet het luchtfilterelement (2) worden verwijderd. Ga als volgt te werk
om het luchtfilter (1) te verwijderen door dit eraf te trekken en het vervolgens
weer te plaatsen:

'ON 1'
(AAN 1)

'OFF 1'
(UIT 1)

'Repeat'
(Herhalen)

'ON 2'
(AAN 2)

'OFF 2'
(UIT 2)

59

(1)

1

(2)

(1)

3

2

Temperatuurge­stuurd laden

Relaiskaart

60

De optie Temperatuurgestuurd laden regelt de laadspanning continu los van de
actuele accutemperatuur. Hierdoor wordt de levensduur van de accu beduidend
verlengd, met name bij gebruik in koelcellen.

GEVAAR!

Gevaar bij het gebruik van de relaiskaart voor veiligheidskritische functies.

Dit kan ernstig letsel of schade aan eigendommen veroorzaken.

Gebruik de relaiskaart niet voor veiligheidskritieke functies.

▶

OPMERKING!

Gevaar door niet-inachtneming van de toegestane netspanningstolerantie.

Dit kan leiden tot niet werkende functies en schade aan eigendommen.

Voor de optie relaiskaart geldt een ten opzichte van het acculaadapparaat

▶

beperkte ingangsspanning L-N van maximaal 250 V.

Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Met de optionele relaiskaart kunnen de bedrijfstoestanden van het laadapparaat
en de laadtoestanden van de aangesloten accu extern worden beoordeeld. Bo­vendien kunnen een of meer externe verbruikers met ingangsspanning faselei­ding-neutraalleiding van stroom worden voorzien. Een voorwaarde is dan wel dat
een aardekabel in het net aanwezig moet zijn. Meer informatie over de configura­tie van de uitgangen op de relaiskaart vindt u in de gebruiksaanwijzing van het
laadapparaat: Hoofdstuk 'Weergave', paragraaf 'Extra functies'.

Gedetailleerde informatie over de relaiskaart vindt u in de bij de optionele relais­kaart meegeleverde gebruiksaanwijzing.

NL

Bijgevoegd vindt u een lijst met direct met de relaiskaart verbonden opties. Deze
met de relaiskaart gerelateerde opties worden via de uitgangen van de relaiskaart
aangestuurd:

Aquamatic

-

Lading actief

-

50% geladen

-

80% geladen

-

Einde van de laadfase

-

Hoofdlading beëindigd

-

Laden OK

-

Laden niet klaar

-

Signaal, wanneer de accu voortijdig van het laadapparaat losgekoppeld wordt
Verzamelfout

-

Verzamelfout + waarschuwing

-

Meldlamp

-

Wegrijblokkering

-

'ON' (AAN)

-

Bijvulindicator

-

Accu afgekoeld

-

Externe luchtpomp (elektrolytcirculatie)

-

Aquamatic De Aquamatic zorgt voor de aansturing van een magneetklep voor het automa-

tisch bijvullen van het water voor de op te laden accu.

Instelling 'Standard' (Standaard)

Aan het begin van de doorlaadfase wordt de magneetklep 12 seconden geo-

-

-

Instelling 'USER' (GEBRUIKER)

-

pend. Vervolgens wordt de magneetklep 4 seconden gesloten.
Deze cyclus wordt 26 keer herhaald.

Instelbare 'ON'-tijd (AAN) (magneetklep wordt geopend) na beëindigen van
hoofdlaadfase.

61

Lading actief De optie "Lading actief" is bijvoorbeeld geschikt voor het aansturen van een

meldlamp. Terwijl het laden bezig is, werkt het relais permanent.

Laden 50% Net als bij de functie "Hoofdlading beëindigd“ schakelt het betreffende relais zo-

dra de accu 50% geladen is.

Lading 80%
("Charging 80
%")

Laden niet klaar De optie "Laden niet klaar" is bijvoorbeeld geschikt voor het aansturen van een

Laadeinde De optie "Laadeinde" is bijvoorbeeld geschikt voor het aansturen van een meld-

Hoofdlading
beëindigd

Net als bij de functie "Hoofdlading beëindigd“ schakelt het betreffende relais zo­dra de accu 80% geladen is.

akoestische signaalgever. Als de accu voor het beëindigen van het laadproces van
het laadapparaat losgekoppeld wordt, schakelt de relaiskaart gedurende een in­stelbare tijd van 1 tot 10 seconden.

lamp. Na het volledig invullen van de geconfigureerde laadkarakteristiek wordt
het betreffende relais automatisch geopend.

De optie "Hoofdlading beëindigd" is bijvoorbeeld geschikt voor het aansturen van
een meldlamp. Na het beëindigen van de hoofdlaadfase wordt het betreffende
relais automatisch geopend.

Verzamelfout De optie "Verzamelfout" is bijvoorbeeld geschikt voor het aansturen van een

meldlamp. Bij elke gedetecteerde fout wordt het betreffende relais automatisch
geopend.

Verzamelfout +
waarschuwing

Meldlamp Naast het laadlampje kunnen er ook een of meer geschikte lampjes op de relais-

In overeenstemming met de functie "verzamelfout" wordt de betreffende relais­kaart geactiveerd, zodra een fout of waarschuwing optreedt.

kaart aangesloten worden, waarmee de laadtoestand of de bedrijfstoestand van
het laadapparaat kan worden aangeduid. De lampen zijn ontworpen voor een
spanning van maximaal 30 V DC of maximaal 250 V AC in een sterpuntgeaard
netwerk.

Als de lampen stroomloos worden geschakeld, mag de schakelstroom maximaal
4 A bedragen. Een lamp die via het voedingsrelais voor 230 V gevoed wordt, mag
worden gebruikt bij een maximale uitgangsstroom van 1 A.

62

Wegrijblokkering Als het laadapparaat als boordoplossing in een voertuig is ingebouwd, voorkomt

de optionele wegrijblokkering onbedoeld gebruik van het voertuig tijdens het
laadproces. Op deze manier zijn het voertuig, de accu en de laadkabels tegen be­schadigingen beschermd.

Zodra het voertuig op het net aangesloten is, wordt het bijbehorende relais geo­pend en blokkeert het bijvoorbeeld het ontstekingssignaal. Een ander voorbeeld
is de aansturing van een geschikte meldlamp ter indicatie dat er net geladen is.

Accu afgekoeld Na het verstrijken van de in het menu ingestelde tijd wordt het betreffende relais

automatisch ingeschakeld.

NL

Externe lucht­pomp - elektro­lytcirculatie

Muur- en vloer­steun

LED-strip De LED-strip wordt gebruikt als statusdisplay en brandt analoog aan de weerga-

IP 23 Met de optie IP 23 wordt de IP-beveiliging van het apparaat verhoogd van IP 20

Met deze optie kan een externe luchtpomp via een relaiscontact worden aange­stuurd, volgens de optie "Elektrolytcirculatie".

De robuuste wand- en vloersteun waarborgt een veilige montage op de plaats
waar het apparaat wordt gebruikt. Gedetailleerde informatie is te vinden in de
betreffende installatiehandleiding.

ve-elementen op het bedieningspaneel in de juiste kleuren. Hiertoe wordt in de
spleet tussen de voorwand en de bovenkant van de kast een LED-strip met diffu­ser gemonteerd.

naar 23. Gedetailleerde informatie is te vinden in het bijbehorende bijlage.

Luchtfilter In stoffige omgevingen verhindert het luchtfilter het binnendringen van veront-

reinigingen in het apparaat. Hierdoor worden eventuele vermogensvermindering
of andere beïnvloedingen van het apparaat verhinderd. Gedetailleerde informatie
is te vinden in het bijbehorende bijlage.
Reinigingsinterval naar behoefte (aanbeveling van fabrikant: maandelijks)

Mobiele set Een draagband in combinatie met een grijpbuis vergroten de mobiliteit van het

apparaat.

Extern display Via het externe display kunt u het apparaat helemaal bedienen, tot op een af-

stand van maximaal 30 m (98 ft., 5,1 inch). Deze optie omvat een volledig bedie­ningspaneel in een aluminium behuizing.

63

Gateway Link De Gateway Link stelt u in staat om de gateway eenvoudig op het laadapparaat

aan te sluiten. De gateway kan worden aangesloten zonder dat het acculaadappa­raat wordt geopend.

Gateway De gateway vormt het verbindingsstuk tussen het laadapparaat en Charge&Con-

nect. Gedetailleerde informatie is te vinden in het bijbehorende bijlage.

TagID Link De TagID Link maakt de overdracht van relevante accugegevens tussen de TagID

en het acculaadapparaat mogelijk.

TagID De TagID is een elektronisch meet- en regelsysteem dat accugegevens uitwisselt

met het acculaadapparaat en het laden optimaliseert.

InterLock De InterLock verbindt twee acculaadapparaten en synchroniseert de start en het

einde van de laadfase, waardoor een gelijkmatige volledige lading van de aange­sloten accu's wordt bereikt.

64

Technische gegevens

NL

Selectiva 16 kW
96 V / 120 V

Netspanning:

- 96 V (-10% / +30%)

- 120 V (-10% / +10%)
Optioneel:

Netbeveiliging

2)

1)

1)

3~ NPE 400 V / 50/60 Hz
3~ NPE 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz

32 A

Minimale doorsnede van netvoedingskabel 6 mm² (0,0093 in.²)

Inschakelduur 100%

EMV-apparaatklasse B

Stand-byverbruik 12,9 W

Beveiligingsklasse I

Max. toelaatbare netimpedantie Z

3)

PCC

Beschermingsklasse

4)

max

bij

zoals in onderstaande tabel 'Ap­paraatspecifieke gegevens'

IP20

Overspanningscategorie III

Bedrijfstemperatuur

5)

-20 °C tot +40 °C
(-4 °F tot +104 °F)

Opslagtemperatuur -25 °C tot +80 °C

(-13 °F tot +176 °F)

Relatieve luchtvochtigheid max. 85%

Maximale hoogte boven de zeespiegel 2.000 m (6.561 ft.)

Goedkeuringsmerk volgens kenplaatje

Productnorm EN 62477-1

Afmetingen l x b x h 647 x 247 x 392 mm

(25,47 x 9,72 x 15,43 in.)

Gewicht (met standaard net- en laadkabel) 36,8 kg (81,13 lb.)

Vervuilingsgraad 3

Housing E1

1) Het is toegestaan om het acculaadapparaat in netwerken die op het ster­punt zijn aangesloten, met een maximale nominale buitengeleiderspanning
van 400 V te gebruiken. Voor de optie Elektrolytcirculatie en Relaiskaart
geldt een netspanningstolerantie L-N van 207 V tot 250 V.

2) Gebruik voor de netaansluiting uitsluitend een type B FI-beveiligingsscha­kelaar. De afleidstroom t.o.v. de aarde bedraagt minder dan 3,5 mA.

3) Interface voor openbaar elektriciteitsnet met 230 / 400 V en 50 Hz.

4) Uitsluitend geschikt voor binnengebruik. Mag niet aan regen of sneeuw
worden blootgesteld.

5) Bij een hogere omgevingstemperatuur kan er vermogensvermindering op­treden (derating).

65

Apparaatspecifieke gegevens

Apparaat

9140 (16

Max. AC­stroom

30,3 A 18.100 W 96 V 140 A 89

Max. AC­vermogen

Nominale
spanning

kW)

9160 (16

30,6 A 18.250 W 96 V 160 A 77

kW)

12110 (16

30 A 17.850 W 120 V 110 A 90

kW)

12140 (16

30,3 A 18.080 W 120 V 140 A 74

kW)

Apparaatspeci­fieke gegevens

PF λ (bij UAC nom, 50 Hz,
UDC nom, IDC max)

THDi [%] (bij UAC nom, 50
Hz, UDC nom, IDC max)

9140 (16 kW) 0,909 44,24

9160 (16 kW) 0,909 44,74

12110 (16 kW) 0,906 44,96

12140 (16 kW) 0,915 42,95

Max. laad­stroom

Z

max

mOhm

mOhm

mOhm

mOhm

66

NL

67
