Operating Instructions

Selectiva 4.0 16 kW 96 V / 120 V

Kezelési útmutató

42,0426,0402,HU 005-13042023

Tartalomjegyzék

Teljesítményosztályok 5

Általános tudnivalók 5

Biztonsági előírások 6

Általános tudnivalók 6 Környezeti feltételek 6 Hálózati csatlakozás 6 A hálózati és a töltőáram okozta veszélyek 7 Savak, gázok és gőzök okozta veszély 7 Az akkumulátorok ápolásával kapcsolatos általános tudnivalók 8 Magunk és mások védelme 8 Biztonsági intézkedések normál üzemben 8 A készülékek elektromágneses összeférhetőségi besorolásai 8 EMC-intézkedések 9 Adatbiztonság 9 Karbantartás 9 Javítás és helyreállítás 9 Az üzemeltető kötelességei 9 Biztonságtechnikai ellenőrzés 9 Jelölések a készüléken 10 Ártalmatlanítás 10 Szerzői jog 10

Általános információk 11

A biztonsági tudnivalók értelmezése 11 Készülék-koncepció 11 Rendeltetésszerű használat 11 Hálózati csatlakozó 12 Töltőkábelek 13 A hálózati/töltővezetékek helyes vezetése 13 Figyelmeztetések a készüléken 14 Figyelmeztetések a készülék belsejében 15 Felállítási utasítások 15 Fali tartó 17 Külső indítás és leállítás 18

Kezelőelemek és csatlakozók 20

Kezelőelemek és csatlakozók 20 Kezelőpanel 23

Az akkumulátor töltése 25

Első üzembe helyezés 25 Töltési folyamat 27 A töltési folyamat megszakítása 28 A töltési folyamat befejezése 29 Töltési folyamat az InterLock opcióval 31

Kijelző 33

A kijelzési módok áttekintése 33 Standard üzemmód 33 Menü kiválasztása 34 Statisztika üzemmód 34 Előzmények üzemmód 35 Konfigurálás üzemmód 36 Beállítások (settings) 39 Elektrolit-keringtetés 40 Hőmérséklet-vezérelt töltés 41 Kiegyenlítő töltés 41 Késleltetés 42 Naptár 42 Különleges töltések 44 DC-kapcsolat 45 Kiegészítő funkciók 45 Általános beállítások 48 Beállítások visszaállítása 50

USB üzemmód 50 Állapotüzenetek 52

Opciók 57

Biztonság 57 Elektrolit-keringtetés 57 Hőmérséklet-vezérelt töltés 59 Relékártya 59 Aquamatic 60 Töltés aktív 61 Töltés 50%-on 61 Töltés 80%-on 61 Töltés nincs kész 61 Töltés vége 61 Fő töltés befejezve 61 Gyűjtőhiba 61 Gyűjtőhiba + figyelmeztetés 61 Jelzőlámpa 61 Indításgátló 62 Akkumulátor lehűlt 62 Külső levegőszivattyú - elektrolit-keringtetés 62 Fali és padlótartó 62 LED-csík 62 IP 23 62 Levegőszűrő 62 „Mobil“ készlet 62 Távjelzés 62 Gateway Link 63 Átjáró 63 TagID link 63 TagID 63 InterLock 63

MŰSZAKI ADATOK 64

Selectiva 16 kW 96 V / 120 V 64

Teljesítményosztályok

Általános tudnivalók

Akkumulátorfeszültség Készüléktípusok Max. töltőáram Housing

96 V

120 V

A teljesítményosztályokra megadott kW-adat a házzal rendelkező kivitelre vonatkozik, és nincs közvetlen összefüggésben a tényleges készülékteljesítménnyel.

9140 (16kW) 140 A

E1 3~ 400 V

9160 (16kW) 160 A

12110 (16kW) 110 A

E1 3~ 400 V

12140 (16kW) 140 A

Hálózati feszültség

Biztonsági előírások

Általános tudnivalók

A készülék a technika mai állása és az elismert biztonságtechnikai szabályok szerint készült. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti

a kezelő vagy harmadik személy testi épségét és életét,

az üzemeltető készülékét és egyéb anyagi értékeit,

a készülékkel végzett hatékony munkát.

A készülék üzembe helyezésével, kezelésével, karbantartásával és állagmegóvásával foglalkozó személyeknek

megfelelően képzettnek kell lenniük,

teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

olvasható állapotban kell tartani

nem szabad tönkretenni

nem szabad eltávolítani

nem szabad letakarni, átragasztani vagy átfesteni.

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési útmutatójának „Általános információk” című fejezete adja meg. A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell szüntetni.

Környezeti feltételek

Hálózati csatlakozás

Az Ön biztonságáról van szó!

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

A megengedett környezeti feltételekről szóló információt a „Műszaki adatok” című fejezetben találja meg.

A nagy teljesítményű készülékek áramfelvételük miatt befolyásolhatják a hálózat energetikai minőségét.

Ez néhány készüléktípust a

csatlakoztatási korlátozások, a maximálisan megengedett hálózati impedan-

ciára vonatkozó követelmények *) vagy a minimálisan szükséges rövidzárlati teljesítményre vonatkozó köve-

telmények

tekintetében érinthet.

Mindig a közhálózathoz menő csatlakozón

Lásd a műszaki adatokat

Ebben az esetben a készülék üzemeltetője vagy felhasználója – adott esetben az energiaszolgáltató vállalattal egyeztetve – köteles meggyőződni arról, hogy a készüléket szabad-e csatlakoztatni.

FONTOS! Ügyeljen a hálózati csatlakozó biztonságos földelésére!

A hálózati és a töltőáram okozta veszélyek

Savak, gázok és gőzök okozta veszély

A töltőkészülékekkel végzett munka során Ön számos veszélynek teszi ki magát, mint pl.:

a hálózati és a töltőáram okozta áramütés veszélye,

káros elektromágneses terek, amelyek szívritmus-szabályozóval ellátott

személyek számára életveszélyt jelenthetnek.

Az áramütés halálos lehet. Alapjában véve minden áramütés életveszélyes. A készülék üzemeltetése közbeni áramütés elkerülése érdekében:

ne érintsen semmilyen feszültség alatt álló alkatrészt a készüléken belül és

kívül, ne érintse semmi esetre sem az akkumulátor pólusait,

ne zárja rövidre a töltőkábelt, illetve a töltőkapcsokat.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és megfelelően méretezettnek kell lennie. A laza, megégett, károsodott vagy alulméretezett kábeleket és vezetékeket azonnal ki kell javíttatni az arra feljogosított szakműhellyel.

Az akkumulátorok a szemet és a bőrt károsító savakat tartalmaznak. Ezenkívül az akkumulátorok töltésekor olyan gázok és gőzök keletkeznek, amelyek egészségkárosodást okozhatnak, és bizonyos körülmények között erősen robbanékonyak.

Az akkumulátortöltőt csak jól szellőztetett helyiségben használjuk, hogy megakadályozzuk a gyúlékony gázok koncentrációját. Az akkumulátorhelyiségek akkor nem számítanak robbanásveszélyesnek, ha természetes vagy mesterséges szellőztetéssel a hidrogén koncentrációja 4% alatt marad.

A töltés alatt az akkumulátor és a töltőkészülék között minimálisan 0,5 méter távolságot kell tartani. Tartsa távol az akkumulátortól a lehetséges gyújtó forrásokat, mint a tűz és a nyílt láng.

Az akkumulátor csatlakozó vezetékét (pl. a töltőkapcsokat) semmi esetre se vegye le a töltés folyamán.

Ne lélegezze be a keletkező gázokat és gőzöket - Gondoskodjék a kellő mennyiségű friss levegőről.

A rövidzár elkerülése érdekében semmilyen szerszámot vagy villamosan vezető anyagot ne helyezzen az akkumulátorra.

Az akkumulátorsavnak semmi esetre sem szabad a szembe, a bőrre vagy a ruházatra jutnia. Hordjon védőszemüveget és megfelelő védőruházatot. A kifröccsent savat azonnal öblítse le tiszta vízzel, és szükség esetén forduljon orvoshoz.

Az akkumulátorok ápolásával kapcsolatos általános tudnivalók

Az akkumulátorokat védeni kell a szennyeződésektől és a mechanikai be-

hatásoktól. A feltöltött akkumulátorokat tartsa hűvös helyen. Kb. +2 °C (35,6 °F)

hőmérsékleten a legcsekélyebb az önkisülés. Az akkumulátorgyártó adatai szerint vagy legalább hetenkénti szemrevéte-

lezéssel biztosítsa, hogy az akkumulátor a max. jelölésig fel legyen töltve savval (elektrolittal). Ne indítsa el a készüléket, vagy állítsa le azonnal, és szakszervizben

vizsgáltassa meg az akkumulátort, ha:

valamilyen lehetséges hiba miatt az akkumulátor egyes celláiban a sav

szintje egyenetlen vagy nagy vízfelvételt mutat. az akkumulátor hőmérséklete 55 °C (131 °F) fölé emelkedik.

Magunk és mások védelme

Biztonsági intézkedések normál üzemben

A készülék használatakor más személyeket, mindenekelőtt a gyermekeket tartsa távol. Ha mégis tartózkodnak személyek a közelben,

tájékoztassa őket az összes veszélyről (egészségre káros savak és gázok, a

hálózati és a töltőáram okozta veszélyeztetés…), bocsásson rendelkezésre megfelelő védőeszközt.

A munkaterület elhagyása előtt győződjön meg arról, hogy a távollétében sem keletkezhetnek személyi vagy anyagi károk.

Védővezetővel ellátott készülékeket csak védővezetékes hálózathoz, védőérintkezővel ellátott dugaszoló aljzaton át csatlakoztasson. Amennyiben a készüléket védővezeték nélküli hálózathoz vagy védőérintkező nélküli dugaszoló aljzaton keresztül csatlakoztatja, az súlyos gondatlanságnak minősül. Az ebből eredő károkért a gyártó nem felel.

A készüléket csak az adattáblán megadott IP-védettséggel üzemeltesse.

A készüléket semmi esetre se helyezze üzembe, ha károsodás észlelhető rajta.

A hálózati és készülékcsatlakozó kábelekben rendszeresen vizsgáltassa meg villamos szakemberrel a védővezeték működőképességét.

A nem tökéletesen működőképes biztonsági berendezéseket és a nem kifogástalan állapotban lévő alkatrészeket a készülék bekapcsolása előtt javíttassa ki arra feljogosított szakműhellyel.

A készülékek elektromágneses összeférhetőségi besorolásai

A védőberendezéseket soha ne hidalja át, és ne helyezze üzemen kívül.

A beszerelés után szükség van egy könnyen hozzáférhető hálózati csatlakozóra.

„A” zavarkibocsátási osztályú készülékek:

Csak ipari területen történő használatra szolgálnak

Más területen vezetéken terjedő és sugárzott zavarokat okozhatnak.

„B” zavarkibocsátási osztályú készülékek:

Teljesítik az ipari és a lakóterületek zavarkibocsátási követelményeit. Ez

érvényes olyan lakóterületekre is, ahol az energiaellátás a kisfeszültségű közhálózatból történik.

A készülékek elektromágneses összeférhetőségi besorolása az adattábla vagy a műszaki adatok alapján.

EMCintézkedések

Adatbiztonság A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért)

Karbantartás Minden egyes üzembe helyezés előtt ellenőrizze a hálózati csatlakozódugót és a

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási területre (pl. ha a felállítás helyén érzékeny készülékek vannak, vagy ha a felállítás helye rádió- vagy televízió-vevőkészülékek közelébe esik). Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő intézkedéseket tenni.

a felhasználó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

hálózati kábelt, továbbá a töltővezetékeket, illetve a töltőkapcsokat, hogy nem sérültek-e. A készülékház felületén lévő szennyeződéseket puha ronggyal és kizárólag oldószermentes tisztítószerrel távolítsa el.

Javítás és helyreállítás

Az üzemeltető kötelességei

Javítási és helyreállítási munkákat a készüléken kizárólag arra feljogosított szakműhellyel szabad végeztetni. Csak eredeti pót- és kopó alkatrészeket használjon (ez érvényes a szabványos alkatrészekre is). Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igénybevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket.

A változtatások, beépítések vagy átépítések csak a gyártó jóváhagyásával engedélyezettek.

Az üzemeltető kötelezettséget vállal arra vonatkozóan, hogy csak olyan személyekkel végeztet munkát a géppel, akik

az alapvető munkabiztonsági és balesetmegelőzési előírásokkal tisztában

vannak és a készülék kezelésére betanították őket, a kezelési útmutatót, különösen a „Biztonsági előírások” fejezetet elolvasták,

megértették és azt aláírásukkal igazolták, a munka eredményével szemben támasztott követelményeknek megfelelő

képzésben részesültek.

A személyzet biztonságtudatos munkáját rendszeres időközönként ellenőrizni kell.

Biztonságtechnikai ellenőrzés

A gyártó javasolja, hogy legalább 12 havonta végeztesse el a gép biztonságtechnikai ellenőrzését.

Biztonságtechnikai ellenőrzést csak képesített elektromos szakember végezhet

módosítás után,

beépítés vagy átépítés után,

javítás, ápolás és karbantartás után,

legalább tizenkét havonta.

A biztonságtechnikai ellenőrzés során követni kell a megfelelő nemzeti és nemzetközi szabványok és irányelvek előírásait.

A biztonságtechnikai ellenőrzéssel kapcsolatban közelebbi tájékoztatást szervizhelye nyújt. A szerviz kérésre a szükséges dokumentumokat rendelkezésre bocsátja.

Jelölések a készüléken

Ártalmatlanítás Az elektromos és elektronikus berendezések hulladékait az EU-s irányelveknek

Szerzői jog A jelen kezelési útmutató szerzői joga a gyártóé.

A CE-jellel ellátott készülékek teljesítik a rájuk vonatkozó irányelvek alapvető követelményeit.

Az EAC vizsgálati jellel jelölt készülékek teljesítik az Oroszországban, Fehéroroszországban, Kazahsztánban, Örményországban és Kirgizisztánban érvényes releváns szabványok előírásait.

és a nemzeti jogszabályoknak megfelelően szelektíven kell gyűjteni, és környezetbarát módon kell újrahasznosítani. A használt készülékeket le kell adni a kereskedőnél, vagy egy helyi, felhatalmazott gyűjtő- és ártalmatlanító rendszeren keresztül. A régi készülék szakszerű ártalmatlanítása elősegíti az anyagi erőforrások fenntartható újrahasznosítását. Ezek figyelmen kívül hagyása potenciális egészségügyi / környezeti hatásokkal járhat.

Csomagolóanyagok

Szelektív gyűjtés. Ellenőrizze a települése előírásait. Csökkentse a doboz térfogatát.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak felelnek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma semmiféle igényre nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban előforduló hibák közlését köszönettel vesszük.

Általános információk

A biztonsági tudnivalók értelmezése

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

▶

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

▶

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anya-

▶

gi kár lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és a felszerelésben károkat okozhat.

Készülék-koncepció

Rendeltetésszerű használat

Az akkumulátorok háromfázisú akkumulátortöltő rendszereit intelligens töltési technológia jellemzi. A sikeres Active Inverter Technology (aktív inverter technológia) illeszkedik az akkumulátor igényeihez, és csak olyan árammal tölti az akkumulátort, amely valóban szükséges.

A technológia egy robusztus házban van elhelyezve az ipari szabványnak megfelelően. A rendkívül kompakt felépítés a biztonsági szabványok által támasztott minden követelményt teljesít, csökkenti a helyigényt és hosszú élettartamot biztosítva védi az alkatrészeket.

A grafikus kijelzővel, beépített adatgyűjtővel, új interfészekkel és kiegészítő opciókkal felszerelt készülék tökéletesen megfelel a jövő kihívásainak.

A töltőkészülék a következőkben felsorolt akkumulátorok töltésére szolgál. Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel. A rendeltetésszerű használathoz tartozik még

a kezelési útmutatóban szereplő összes tudnivaló figyelembevétele,

a hálózati kábel és a töltőkábel rendszeres ellenőrzése is.

VESZÉLY!

Szárazelemek (primer elemek) és nem újratölthető elemek töltésekor veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Csak az alábbiakban megadott típusú akkumulátorokat szabad tölteni.

▶

VESZÉLY!

Nem megfelelő akkumulátorok töltőkészülékre történő csatlakoztatása miatt veszély áll fenn.

A kilépő gázoknak, gyulladásnak vagy robbanásnak súlyos személyi sérülések és anyagi károk lehetnek a következményei.

Csak olyan akkumulátorokat szabad csatlakoztatni a töltőkészülékre, ame-

▶

lyek típusukat, feszültségüket és kapacitásukat tekintve alkalmasak a töltőkészülékhez, és megfelelnek a töltőkészülék beállításainak.

A töltőkészülék savas ólomakkumulátorok és NiCd akkumulátorok töltésére készült. A töltőkészüléket minden esetben be kell állítani a töltendő akkumulátortípusra:

Pb WET akkumulátorok (PzS, GiS, ...):

Szellőző, zárt, savas (nedves) ólomakkumulátorok folyékony elektrolittal. Pb GEL akkumulátorok (PzV, GiV, ...):

Szeleppel szabályozott, zárt, savas ólomakkumulátorok (VRLA) rögzített elektrolittal (zselé vagy szövet). NiCd akkumulátorok:

Zárt NiCd akkumulátorok folyékony elektrolittal. Pb CSM WET akkumulátorok (Copper Strained Metal):

Zárt, savas CSM ólomakkumulátorok folyékony elektrolittal. Lead Crystal akkumulátorok:

EVFJ / CNFJ típusú Lead Crystal akkumulátorok.

Hálózati csatlakozó

A készülék kifogástalan működése a szakszerű használattól függ. A készüléket semmiképpen nem szabad a kábelnél fogva húzni.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos sérülés vagy halál lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani az áramhálózattól. Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen. Ha szükséges, akkor a készülék hálózati csatlakoztatásához kizárólag B

▶

típusú FI-védőkapcsolót használjon.

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az ebben a dokumentumban ismertetett munkákat és funkciót csak képzett

▶

szakszemélyzet végezheti el és használhatja. Ezt a dokumentumot el kell olvasni és meg kell érteni.

▶

A rendszerelemek összes kezelési útmutatóját, különösen a biztonsági

▶

előírásokat el kell olvasni és meg kell érteni.

VESZÉLY!

A hibás vagy elégtelen hálózati ellátás miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A „Műszaki adatok” című fejezet szerinti, hálózati ellátásra vonatkozó köve-

▶

telményeknek teljesülniük kell.

Töltőkábelek

VESZÉLY!

A szanaszét heverő töltőkábelek miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény. A kihúzott, laza kábelekben valaki fennakadhat vagy megbotolhat.

A töltőkábeleket úgy kell vezetni, hogy senki se botolhasson beléjük, illetve

▶

akadjon fenn bennük.

VESZÉLY!

Veszély áll fenn, ha a töltési folyamat a töltőcsatlakozó kihúzása miatt megszakad.

Súlyos személyi sérülés és anyagi kár lehet a következmény. Az ennek során keletkező szikrák meggyújthatják a töltési folyamat közben képződő töltőgázokat és ezáltal tüzet vagy robbanást okozhatnak.

A töltési folyamat befejezése után tekerje fel a töltőkábelt, vagy ha van, ak-

▶

kor helyezze a kábeltartóra.

A hálózati/ töltővezetékek helyes vezetése

VIGYÁZAT!

Túlmelegedés miatti veszély a helytelenül vezetett hálózati/töltővezetékek következtében.

A komponensek sérülésének veszélye áll fenn.

A hálózati/töltővezetékeket hurok nélkül kell vezetni.

▶

A hálózati/töltővezetékeket nem szabad letakarni.

▶

Az olyan töltővezetékeket, melyek hossza több, mint 5 m (16 ft. 4.85 in.)

▶

egyesével kell fektetni (nem kötegelve). Az olyan töltővezetékek, melyek hossza több, mint 5 m (16 ft. 4.85 in.) fel-

▶

forrósodhatnak (figyelem, forró felületek). A következő esetekben különösen figyelni kell arra, hogy a töltővezetékek

▶

felületi hőmérséklete ne lépje túl a 80 °C-ot (176 °F)

- A környezeti hőmérséklet 30 °C (86 °F) vagy annál több

- A töltővezeték keresztmetszete 95 mm2 vagy több

- A töltővezeték hossza 5 m (16 ft. 4.85 in.) vagy több A hálózati/töltővezeték cseréjét csak elektromos szakember végezheti el.

▶

Figyelmez-

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Platform E1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max. PAC max.

UDC nom.

IDC max.

xxxxxxxx

4,010,xxx

xxxx

Selectiva x.0 xxxx xxkW

tetések a készüléken

A töltőkészülék adattábláján biztonsági szimbólumok láthatók. A biztonsági szimbólumokat nem szabad eltávolítani vagy átfesteni.

Az áramütés halálos lehet. A házat csak a gyártó által kiképzett szerviztechnikusok nyithatják ki. A készülékház nyitott állapotában végzett munkák előtt a készüléket le kell választani a hálózatról. Megfelelő mérőkészülékkel meg kell győződni arról, hogy teljesen kisültek-e az elektromosan feltöltött alkatrészek (például kondenzátorok). Gondoskodjon arról, hogy a készülék a munkálatok befejezéséig a hálózatról leválasztva maradjon.

A funkciókat csak a kezelési útmutató teljes átolvasása után használja.

Tartsa távol az akkumulátortól a lehetséges gyújtóforrásokat, valamint a tüzet, a szikrákat és a nyílt lángot.

Robbanásveszély! Töltéskor az akkumulátorban durranógáz képződik.

Az akkumulátorsav maró hatású, semmi esetre sem kerülhet szembe, bőrre vagy ruházatra.

A töltés során gondoskodjon elegendő friss levegő bevezetéséről.

A készülék DC-hibaáramot okozhat a védővezetőben. Amennyiben a hálózati oldalon az áramütés elkerülése érdekében hibaáram-védőberendezés (RCD) kerül alkalmazásra, akkor annak meg kell felelnie a B típusnak.

Ne a háztartási hulladékkal együtt ártalmatlanítsa a terméket, hanem a telepítési helyen érvényes, használt elektromos és elektronikus készülékekre vonatkozó ártalmatlanítási előírások szerint.

Figyelmez-

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

tetések a készülék belsejében

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos sérülés vagy halál lehet a következmény.

A házat csak a gyártó által kiképzett szerviztechnikusok nyithatják ki.

▶

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról. Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen. A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e. Jól olvasható, érthető figyelmeztető táblával biztosítani kell, hogy a készülék

▶

a munkálatok befejezéséig a hálózatról leválasztva maradjon.

Felállítási utasítások

VESZÉLY!

Felboruló vagy leeső készülékek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az összes rendszerelemet stabilan kell felállítani.

▶

Padlótartó vagy fali tartó alkalmazásakor folyamatosan biztosítani kell az

▶

összes rögzítőelem stabil helyzetét. A 25 kg-ot (55.12 lb.) meghaladó tömegű készülékeket legalább 2 személy-

▶

nek kell vinni. Állványra szerelés esetén az állványpolc teherbírásának legalább a készülék

▶

súlyának megfelelőnek kell lennie.

A készülék az IP20 védettség szempontjából be van vizsgálva, ami az alábbiakat jelenti:

12,5 mm-nél (0.49 in.) nagyobb átmérőjű szilárd idegen testek behatolása el-

leni védelem. Víz ellen nem védett.

A készüléket az IP20 védettség szerint száraz, zárt helyiségekben lehet felállítani és üzemeltetni. Nedvesség behatolását kerülni kell.

A készülék megengedett használati

(a)

helyzete a vízszintes.

A készülék környezeti levegőjét akkumulátorsav-gőzöktől mentesen kell tartani. Emiatt kerülni kell a készüléknek közvetlenül a töltendő akkumulátor fölé történő felszerelését.

Hűtőlevegő

A készüléket úgy kell felállítani, hogy a hűtőlevegő akadálytalanul tudjon átáramolni a ház arra szolgáló nyílásain. A levegő be- és kiömlőnyílásai felé mindig legalább 0,2 m (7.874 in.) távolságnak kell lennie. A környezeti levegőnek mentesnek kell lennie

a túlzott mértékű porterheléstől

az elektromosan vezető részecskéktől (koromtól, illetve fémforgácsoktól)

hőforrásoktól

A hűtőlevegő beszívása és kiáramlása az alábbi ábrákon látható nyilak szerint történik.

MEGJEGYZÉS!

Részben vagy teljesen letakart levegőbelépő és -kilépő nyílások miatti veszély.

Ennek anyagi károk lehetnek a következményei.

Több készülék egymás mögötti felállítását eltolva kell megvalósítani.

▶

Ha a készülékek elrendezése eltolás nélkül, egy sorban történik, a készülékek közötti távolságnak a következőnek kell lennie:

16 kW (E1): minimális távolság: 60 cm (1 ft. 11.62 in.)

Fali tartó

312

VESZÉLY!

Hibásan végzett munkák és leeső készülékek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Ezt a szerelési munkát csak képzett szakszemélyzet végezheti el.

▶

Tartsa be az akkumulátortöltő készülék kezelési útmutatójának biztonsági

▶

előírásait. Alapfelülettől függően különféle tiplik és csavarok szükségesek.

▶

Ezért a tiplik és a csavarok nem tartoznak bele a szállítási terjedelembe.

▶

A szerelő saját maga felelős a megfelelő tiplik és csavarok kiválasztásáért.

▶

VESZÉLY!

Felboruló vagy leeső készülékek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Ellenőrizze az összes csavarkötés stabil helyzetét.

▶

Csak Fronius Selectiva 8 - 18 kW akkumulátortöltő készülékkel használja.

▶

A készüléket vízszintesen szerelje fel.

▶

16 kW (E1)

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20 (.79)

110

(4.33)

mm (in.)

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3 (.79)

(.24)

7 (.28)

8.5 (.33)

(.24)

(.98)

76 (2.99)

(2.36)

mm (in.)

16 kW (E1)

Furatkép

Külső indítás és leállítás

A fali tartó súlya:

16 kW (E1)

VESZÉLY!

A dugaszoló csatlakozó leválasztásánál fennálló veszély a töltési folyamat során

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Ne válassza le a dugaszoló csatlakozót a töltési folyamat során.

▶

Ne érintse meg az áramvezető csatlakozókat a töltőcsatlakozó-dugónál.

▶

3,15 kg (6.49 lb.)

A külső indítás és leállítás funkció alapfelszereltségként megtalálható.

A külső indítás és leállítás funkcióval a töltési folyamat egy segédérintkezőn keresztül, valamint egy külső kapcsolóval is vezérelhető.

Ha a töltőkábelt a töltési folyamat közben kihúzzák, a külső indítás és leállítás megakadályozza a szikrázást, és így meghosszabbítja az érintkezők élettartamát.

Kezelőelemek és csatlakozók

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Kezelőelemek és csatlakozók

Sz. Funkció

(4) (-) töltővezeték

(5) (+) töltővezeték

(6) Reléhez kötött opciók pozíciói.

(pl. Aquamatic) Az ezzel kapcsolatos részletes információk az „Opciók” című fejezetben találhatók.

Sz. Funkció

(1) USB-csatlakozó

Az USB-csatlakozó USB-meghajtó segítségével támogatja a készülék szoftverfrissítését és a töltési paraméterek naplózását a töltési folyamat közben. Legfeljebb 0,5 A értékű tápáram áll rendelkezésre.

(2) A távkijelzés vagy a 13 V

töltőlámpa opció pozíciója vagy InterLock.

(3) A külső indítás és leállítás op-

ció vagy a hőmérsékletvezérelt töltés opció pozíciója.

(7) A belső elektrolit-keringtetési opció pozíciója.

Sűrített levegő kimenet

(8) A belső elektrolit-keringtetési opció pozíciója.

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

Levegőbeszívás levegőszűrővel

(9) Hálózati kábel

(10) Opcionális LED-csík.

A töltöttségi állapotnak megfelelő színben világít a „Kezelőpanel” című szakaszban ismertetett kijelzések szerint.

(11) Kezelőpanel

(12) Opcionális csatlakozó rész

A csatlakozó részekhez csak a készülék homlokoldalán lévő csatlakozólap eltávolítása után lehet hozzáférni. Ehhez kövesse az „Opciók” című fejezet „Biztonság” című szakaszában található figyelmeztetéseket.

A készülék belsejében lévő P-Control NYÁK 18 pólusú opcionális csatlakozójának kiosztása

Plug

Code Function

Plug

Code Function

17 G / 2 Külső LED

Green

Remote Control wire 2

InterLock wire Green

CBG Easy VCC

15 Y / 3 Külső LED Yel-

low

Remote Control wire 3

InterLock wire Yellow

CBG Easy De-

tect

13 B Külső LED Blue

InterLock wire Brown

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

16 R / 4 Extern LED Red

18 13V /113 V Külső LED

Power Supply Remote Cont-

rol wire 1

Remote Control wire 4

InterLock wire White

14 Dete Detect

10 13VO13 V Power

Supply

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Gateway / Cloud

Battery Link

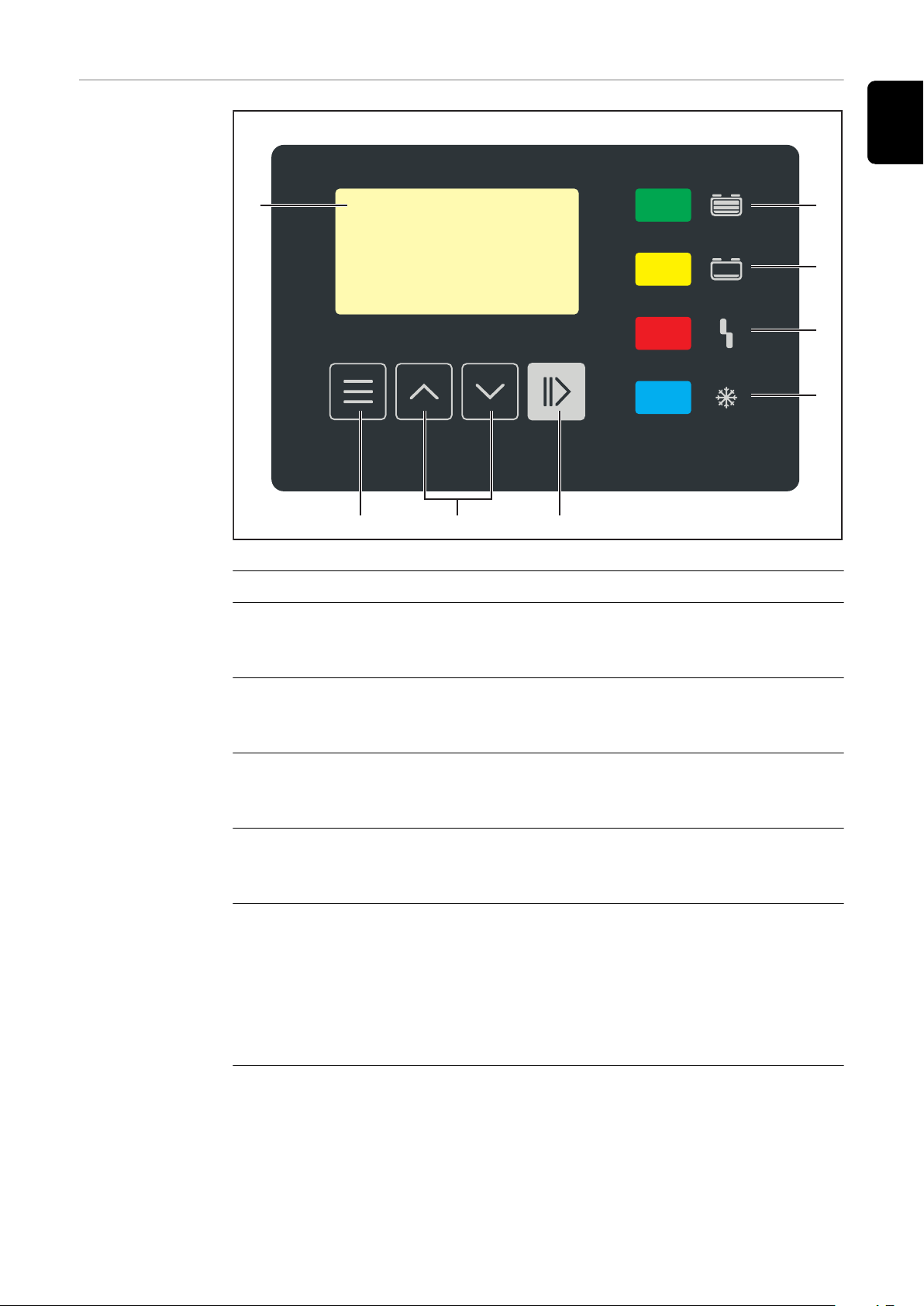

Kezelőpanel

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Sz. Funkció

(1) Kijelző

Az aktuális töltési paraméterek kijelzése. A beállítások kijelzése.

(2) „Menü” gomb

A kívánt menü kiválasztása. Visszatérés a fölérendelt menübe.

(3) „Up / Down” gombok

A kívánt menüpont kiválasztása. A kívánt érték beállítása.

(4) „Szünet / Start” gomb

A töltési folyamat megszakítása és folytatása. Egy menüpont vagy beállítás jóváhagyása.

(5) „Akkumulátor lehűlt” kijelzés (kék)

Már lehűlt, használatra kész állapotban lévő akkumulátort jelez. Folyamatosan világít: a töltés befejeződése után el lett érve a beállított lehűlési idő, illetve opcionálisan az akkumulátor hőmérséklete. Másodperces ütemben villog: ezen kívül működésbe lépett a vízutántöltés-jelző. Részletes információk a „Kijelző” című fejezet Ki-

egészítő funkciók című szakaszában találhatók.

(6) „Hiba” kijelzés (piros)

Folyamatosan világít: A készülék hibát jelez. Az aktuális helyzet nem tesz

lehetővé szabályszerű töltést. Ha világít a piros kijelzés, akkor nem lehetséges a töltés (töltés megszakítva). A kijelzőn ennek megfelelő állapotüzenet látható.

3 másodpercenként röviden felvillan: A készülék figyelmeztetést jelez. A töltési paraméterek kedvezőtlenek, a töltés azonban folytatódik. A kijelzőn felváltva látható a megfelelő állapotüzenet és a töltés állapota.

(7) „Töltés” kijelzés (sárga)

Világít: töltés közben. Villog: ha a töltés megszakadt.

(8) „Akkumulátor feltöltve” kijelzés (zöld)

Folyamatosan világít: töltés befejezve. Másodperces ütemben villog: töltés befejezve. ezen kívül működésbe

lépett a vízutántöltés-jelző.

Az akkumulátor töltése

Első üzembe helyezés

Ha először kötik össze az akkumulátortöltő készüléket az elektromos hálózattal, akkor a készülék SETUP üzemmódba áll.

Ebben az üzemmódban el kell végezni vagy jóvá kell hagyni a következő alapbeállításokat:

nyelv (angol, német, francia, ...)

dátum, pontos idő és időzóna

töltővezeték hossza és keresztmetszete

akkumulátortípus, jelleggörbe, cellaszám és töltési idő vagy akkumulátor-ka-

pacitás

Csatlakoztassa az elektromos hálózatra az akkumulátortöltő készülék

hálózati csatlakozóját.

Az „Up / Down” („Fel / le”) gom-

bokkal válassza ki a kívánt menünyelvet.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Alapbeállításként az angol nyelv van letárolva.

Az „Up / Down” („Fel / le”) gom-

bokkal válassza ki a kívánt időzónát.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Alapbeállításként az UTC+1 középeurópai idő (CET, Berlin) időzóna van letárolva.

A következő beállításokat kell elvégezni:

nyári időszámítás BE / KI

óraformátum

Időpont

Dátum

Az „Up / Down” („Fel / le”) gom-

bokkal válassza ki a kívánt beállítást.

Hagyja jóvá az elvégzett beállítást

a „Pause / Start” („Szünet / Start”) gombbal.

Alapbeállításként a nyári időszámítás BE és a 24 órás óraformátum van letárolva.

Az „Up / Down” („Fel / le”) gom-

bokkal állítsa be a töltővezeték megfelelő hosszát.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Az akkumulátortöltő készülék a megrendelés szerinti töltővezeték-hosszal van konfigurálva.

A rosszul beállított töltővezeték-hossz negatív hatással lehet a töltési folyamatra!

Az „Up / Down” („Fel / le”) gom-

bokkal állítsa be a töltővezeték megfelelő átmérőjét.

Hagyja jóvá a „Pause / Start”

(„Szünet / Start”) gombbal.

Az akkumulátortöltő készülék a megrendelés szerinti töltővezetékátmérővel van konfigurálva.

A rosszul beállított töltővezetékátmérő negatív hatással lehet a töltési folyamatra!

Ha a kijelzett töltési konfiguráció

helyes, akkor hagyja jóvá a töltési konfigurációt a „Szünet / Start” gombbal.

Az akkumulátortöltő készülék a megrendelés szerint van konfigurálva.

Ha az akkumulátortöltő készüléket járulékos konfigurálás nélkül rendelték meg, akkor a következő beállítások standard beállításként értendők:

Akkumulátortípus: nedves ólom (PzS, GiS)

1 - IUI - WET jelleggörbe

Az akkumulátortöltő készüléknél maximálisan figyelembe vett cellaszám

Az akkumulátortöltő készüléknél maximálisan figyelembe vett akkumulátor-

kapacitás

Ha a konfiguráció nem egyezne meg az alkalmazott akkumulátorral, akkor megfelelően be kell állítani a paramétereket.

Az akkumulátortöltő készülék-paraméterekre vonatkozó részletes információk a „Kijelző” című fejezet „Konfigurálás üzemmód” című szakaszában találhatók.

Töltési folyamat

VESZÉLY!

A kifolyó akkumulátorsav vagy a hibás akkumulátorok töltésekor bekövetkező robbanás miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltési folyamat megkezdése előtt győződjön meg arról, hogy a töltendő

▶

akkumulátor teljesen működőképes-e.

VESZÉLY!

Helytelen akkumulátortípus és hibás töltési beállítások miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltési folyamat elkezdése előtt gondoskodni kell róla, hogy a helyes akku-

▶

mulátortípus legyen beállítva a töltőkészüléken. Az egyes akkumulátortípusokhoz a következő beállításokat kell elvégezni

▶

töltés előtt: töltési görbe névleges feszültség (az akkumulátorcellák száma) akkumulátor-kapacitás (Ah) vagy töltési idő (h)

A töltőkészülék-paraméterekre vonatkozó részletes információk a „Kijelző” című fejezet „Konfigurálás üzemmód” című szakaszában találhatók.

MEGJEGYZÉS!

Töltőcsatlakozók erősen szennyezett érintkezői miatti anyagi károk veszélye áll fenn.

Az ezáltal megnövekedett átmeneti ellenállás túlmelegedést vagy akár a töltőcsatlakozó tönkremenetelét is okozhatja.

Tartsa szennyeződésmentes állapotban, szükség esetén tisztítsa meg a

▶

töltőcsatlakozó érintkezőit.

Csatlakoztassa az elektromos hálózatra a töltőkészülék hálózati dugaszát.

Megjelenik a kérdés, hogy a helyes paramétereket állították-e be a töltendő akkumulátorhoz.

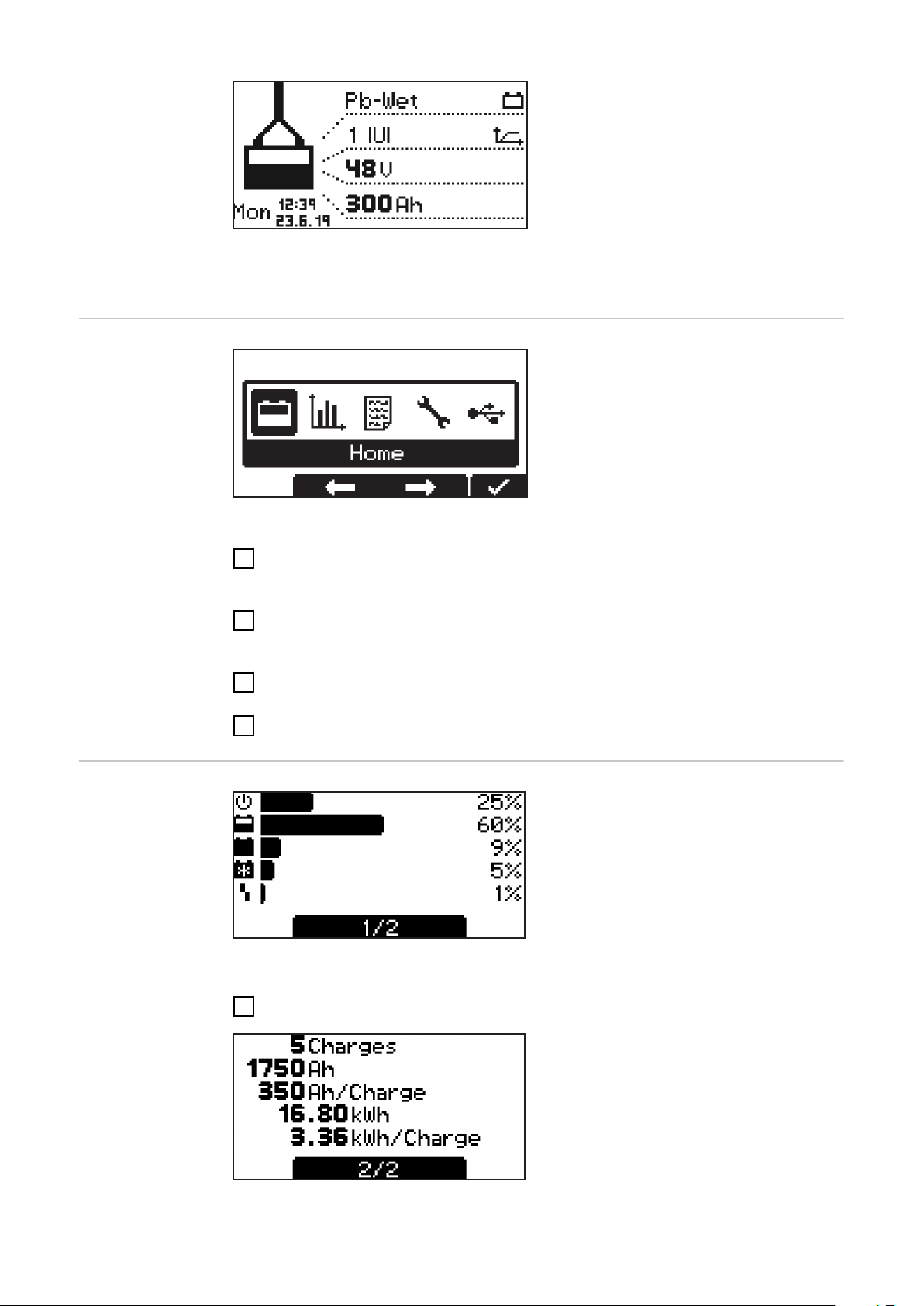

Ezután megjelenik a standard üzemmód kijelzője. A kijelző a töltőkészülék-paramétereket mutatja:

akkumulátortípus (pl. Pb-WET)

töltési jelleggörbe (pl. IUI)

névleges feszültség (pl. 48 V)

kapacitás (pl. 300 Ah)

a hét napja, a pontos idő és a

dátum

A töltőkészülék-paraméterek egyedileg beállíthatók. A töltőkészülék-paraméterekre vonatkozó részletes információk a „Kijelző” című fejezet „Konfigurálás üzemmód” című szakaszában találhatók. Biztosítsa, hogy a töltendő akkumulátor megfeleljen a töltőkészülék konfigurációjának.

Dugja be a töltőcsatlakozót.

A töltőkészülék felismeri a csatlakoztatott akkumulátort, és elindítja a töltést. Aktivált indítás-késleltetés esetén a töltési folyamat a beállított késleltetési idő

letelte után kezdődik. Részletes információk a „Kijelző” című fejezet „Konfigurálás üzemmód” című szakaszában találhatók.

A töltési folyamat alatt a kijelzőn a következő értékek láthatók:

Pillanatnyi töltőáram (A)

Pillanatnyi töltőfeszültség (V)

Bevitt töltés (Ah)

Akkumulátor-hőmérséklet „hőmérséklet-vezérelt töltés” opció esetén

A töltés kezdete óta eltelt idő (óó:pp)

Az akkumulátor szimbólum a pillanatnyi töltöttség kijelzésére szolgál. Minél több oszlop látható, annál előrébb tart a töltési folyamat. Az akkumulátor teljes feltöltése után megjelenik egy percszámláló (lásd a jobb oldali ábrát). Ez a számláló a töltés vége óta eltelt perceket mutatja, és segítségével könnyebben megítélhető, hogy több töltőkészülék alkalmazásakor melyik akkumulátor hűlt le a legjobban.

Ha a percszámláló helyett továbbra is a standard kijelzés látható:

Az „Up / Down” gombok segítségével válthat át a percszámláló és a standard

kijelző között.

Teljesen feltöltött akkumulátor esetén az akkumulátor szimbólum mind a 4 oszlopa fekete színnel jelenik meg. Ha az akkumulátor tele van töltve, akkor világít a zöld kijelzés.

Az akkumulátor állandóan

használatra kész. Az akkumulátor tetszőleges ideig a

töltőkészülékre csatlakoztatva maradhat. A fenntartó töltés ellensúlyozza az

akkumulátor önkisülését.

A töltési folyamat megszakítása

A töltési folyamat a következőképpen szakítható meg:

Nyomja meg a „Szünet / Start” gombot.

Miközben a töltési folyamat megszakadt:

Villog a „Töltés” kijelzés (sárga).

A töltési folyamat a következőképpen folytatható:

Nyomja meg ismét a „Szünet / Start” gombot.

Ha a töltőkészülékre akkumulátor van csatlakoztatva, akkor a töltési folyamat csak a „Szünet / Start” gombbal szakítható meg és folytatható. A kijelzési mód átváltása a „Menü” gombbal a „Kijelző” című fejezetben foglaltak szerint csak azután lehetséges, hogy az akkumulátort leválasztotta a töltőkészülékről.

A töltési folyamat befejezése

VESZÉLY!

A töltőkábelek leválasztásakor a szikraképződés következtében kialakuló durranógáz-gyulladás miatti veszélye.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltőcsatlakozó-dugó lekötése vagy leválasztása előtt állítsa le a töltési fo-

▶

lyamatot a „Szünet / Start” gomb megnyomásával.

VESZÉLY!

A dugaszoló csatlakozó leválasztásánál fennálló veszély a töltési folyamat során

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Ne válassza le a dugaszoló csatlakozót a töltési folyamat során.

▶

Ne érintse meg az áramvezető csatlakozókat a töltőcsatlakozó-dugónál.

▶

MEGJEGYZÉS!

Az akkumulátor akkumulátortöltő készülékről történő leválasztásakor az akkumulátor károsodásának veszélye áll fenn, amennyiben a töltési folyamat még nem zárult le teljesen.

Ennek akkumulátor-károk lehetnek a következményei.

Az akkumulátort legkorábban akkor válassza le az akkumulátortöltő

▶

készülékről, ha teljesen fel van töltve (az „akkumulátor feltöltve” kijelző zölden világít).

Amint az akkumulátor teljesen feltöltődött és lehűlt, akkor a következő kijelzések világítanak:

„Akkumulátor feltöltve” kijelző

(zöld) „Akkumulátor lehűlt” kijelzés (kék)

Az optimális akkumulátor-élettartam érdekében az akkumulátort a következő ismertetés szerint csak akkor kell leválasztani az akkumulátortöltő készülékről, ha a zöld kijelzésen kívül a kék „Akkumulátor lehűlt” kijelzés is világít. Ha több akkumulátortöltő készülék is használatban van, akkor először azt az akkumulátort kell levenni, amelyik a legrégebben készre lett töltve (a legjobban lehűlt).

A töltési folyamat a következőképpen állítható le:

Nyomja meg a „Pause / Start” („Szünet / Start”) gombot.

Válasza le a töltőcsatlakozó-dugót.

Töltési folyamat az InterLock opcióval

VESZÉLY!

A kifolyó akkumulátorsav vagy a hibás akkumulátorok töltésekor bekövetkező robbanás miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltési folyamat megkezdése előtt győződjön meg arról, hogy a töltendő

▶

akkumulátor teljesen működőképes-e.

VESZÉLY!

Helytelen akkumulátortípus és hibás töltési beállítások miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A töltési folyamat elkezdése előtt gondoskodni kell róla, hogy a helyes akku-

▶

mulátortípus legyen beállítva az akkumulátortöltő készüléken. Az egyes akkumulátortípusokhoz a következő beállításokat kell elvégezni

▶

töltés előtt: töltési görbe névleges feszültség (az akkumulátorcellák száma) akkumulátor-kapacitás (Ah) vagy töltési idő (h)

Az akkumulátortöltő készülék-paraméterekre vonatkozó részletes információk a „Kijelző” című fejezet „Konfigurálás üzemmód” című szakaszában találhatók.

MEGJEGYZÉS!

Töltőcsatlakozó-dugók erősen szennyezett érintkezői miatti anyagi károk veszélye áll fenn.

Az ezáltal megnövekedett átmeneti ellenállás túlmelegedést vagy akár a töltőcsatlakozó-dugó tönkremenetelét is okozhatja.

Tartsa szennyeződésmentes állapotban, szükség esetén tisztítsa meg a

▶

töltőcsatlakozó-dugó érintkezőit.

A továbbiakban az InterLock opciót mutatjuk be, és ez kiegészítő információként szolgál a „töltési folyamat”, a „töltési folyamat megszakítása” és a „ töltési folyamat befejezése” meglévő szakaszaihoz.

Töltés elkezdése:

Az InterLock végrehajtott opciójánál az akkumulátortöltő készülék elindítja a töltési folyamatot az InterLock-ban, ha mindkét akkumulátort csatlakoztatta mindkét akkumulátortöltő készülékhez.

Ha csak egy akkumulátort csatlakoztattak, a kijelzőn megjelenik a következő megjegyzés „InterLock: Connect Second Battery“ és a sárga kijelzés villogni kezd.

Ha csak az egyik akkumulátornál van zárva a külső indítás és leállítás, az akkumulátor töltő készülék kijelzőjén zárt külső indítás és leállítás mellett a következő tudnivaló jelenik meg „Check other Charger“.

Töltési folyamat megszakítása:

A töltési folyamat mindkét akkumulátortöltő készüléken megszakad (Break Mode), ha hiba lép fel, vagy az egyik akkumulátortöltő készüléken a Pause / Start („Szünet / Start”) gombot működtetjük.

A kijelző felső jobb részén megjelenik a következő tudnivaló „STOPPED”. A töltési folyamat a hibaelhárítás után automatikusan folytatódik vagy a Pause / Start (Stop) („Szünet / Start”) gomb újbóli működtetése után az egyik akkumulátortöltő készüléken.

A töltési folyamat befejezése:

Az akkumulátor szimbólum a pillanatnyi töltöttségi szint kijelzésére szolgál. Minél több oszlop látható, annál előrébb tart a töltési folyamat. Amennyiben mindkettő akkumulátor teljesen feltöltött, megjelenik egy percszámláló (jobb oldali ábra) és a zöld kijelzés világítani kezd.

Az akkumulátor állandóan

használatra kész. Az akkumulátor tetszőleges ideig

az akkumulátortöltő készülékre csatlakoztatva maradhat. A fenntartó töltés ellensúlyozza az

akkumulátor önkisülését.

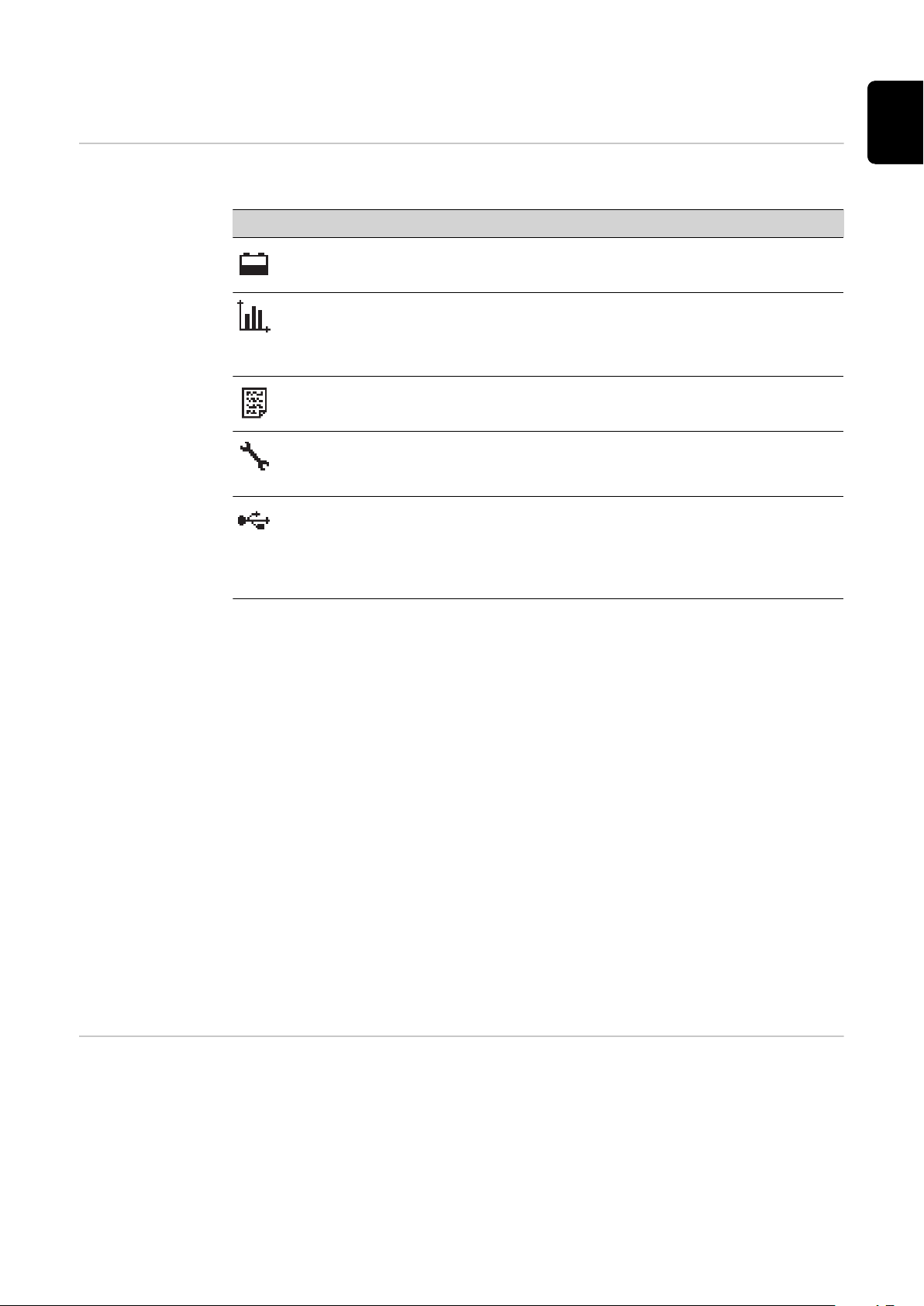

Kijelző

A kijelzési módok áttekintése

A készülék a következő kijelzési módokkal rendelkezik:

Sz. Funkció

Standard üzemmód

Standard üzemmódban a kijelzőn a töltési paraméterek láthatók.

Statisztika üzemmód

A készülék üzemállapotainak gyakoriságát jeleníti meg, kijelzi a töltések összesített számát, és áttekintést ad a töltésenként leadott abszolút és átlagos Ah értékről és a felvett energiamennyiségekről.

Előzmények üzemmód

Információt ad az összes mentett töltési folyamat paramétereiről.

Konfigurálás üzemmód

A konfigurálás üzemmód lehetővé teszi a készülék és a töltési folyamat összes beállításának elvégzését.

USB üzemmód

Az USB üzemmód támogatja az USB-meghajtó segítségével a készülék szoftverfrissítését, készülékkonfigurációk mentését és feltöltését, valamint a töltési paraméterek jegyzőkönyvezését a töltési folyamat közben.

Ha a töltőkészülékre akkumulátor van csatlakoztatva, akkor a töltési folyamat csak a „Pause / Start” („Szünet / Start”) gombbal szakítható meg és folytatható. A kijelzési mód átváltása a „Menü” gombbal az egyes üzemmódokat ismertető következő szakaszok szerint csak azután lehetséges, hogy az akkumulátort leválasztotta a töltőkészülékről.

Standard üzemmód

A töltési szünet közben a menüválaszték csak korlátozott formában áll rendelkezésre. Az alábbiakban részletesen ismertetett kijelzési módok ebben az esetben a következőképpen állnak rendelkezésre:

A statisztika mód és az előzmény mód nincs korlátozva.

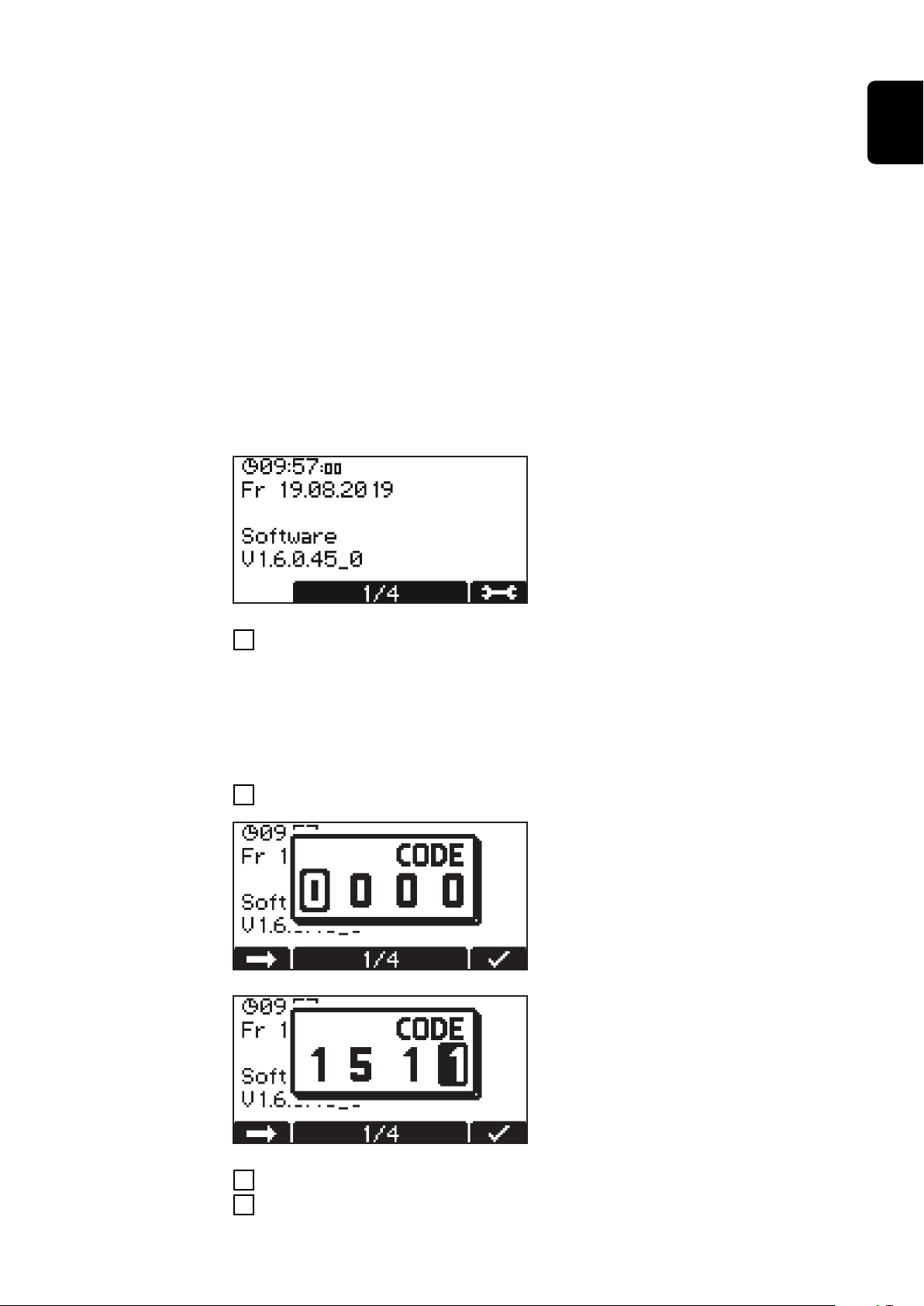

A konfigurálás üzemmódban a következő adatok hívhatók le:

Dátum és idő

Készülék sorozatszám

Hardververzió és sorozatszám

Szoftver: fő szoftver, másodlagos szoftver, elsődleges szoftver és a jel-

leggörbe-blokk verziója

Az USB üzemmódban a „Frissítés” és a „Konfiguráció betöltése” kivételével az összes pont végrehajtható.

A hálózati csatlakozó közhálózatra csatlakoztatása után a kijelző automatikusan standard üzemmódba kerül.

Menü kiválasztása

Standard üzemmódban a kijelzőn a töltőkészülék paraméterek láthatók:

akkumulátortípus (pl. Pb-WET)

töltési jelleggörbe (pl. IUI)

névleges feszültség (pl. 48 V)

kapacitás (pl. 300 Ah)

a hét napja, a dátum és a pontos

idő

A töltőkészülék-paraméterek egyedileg beállíthatók. Erről részletesebb információk a „Konfigurálás üzemmód” című szakaszban találhatók.

A standard üzemmódból a következőképpen kell a menü kiválasztásába váltani:

Nyomja meg hosszan, kb. 5 másodpercig a „Menü” gombot.

Statisztika üzemmód

A többi üzemmódból a következőképpen kell a menü kiválasztásába váltani:

Nyomja meg röviden a „Menü” gombot.

Nyissa meg a kívánt üzemmódot:

Az „Up / Down” gombokkal válassza ki a kívánt üzemmód szimbólumát.

pl. a standard üzemmódot jelző akkumulátorszimbólumot

Hagyja jóvá a „Szünet / Start” gombbal a kis pipa szimbólumot.

Statisztika üzemmódban a vízszintes oszlopok a készülék következő üzemmódjainak gyakoriságát jelenítik meg:

Üresjárat („Idle”)

Töltés („Charging”)

Fenntartó töltés („Floatingchar-

ge”) Lehűlés („Cooldown”)

Hibaállapot („Error”)

Az „Up / Down” gombokkal az 1/2 és a 2/2 oldal között lehet átváltani.

A 2/2 oldal a következő értékeket mutatja:

Töltések („Charges”) száma össze-

sen. Leadott Ah összesen.

Átlagosan leadott Ah töltésenként

(„Charge”). Felvett összes energia (kWh).

Átlagosan felvett energia (kWh)

töltésenként („Charge”).

A kijelzett felvett energia irányértékként értendő, és a névleges teljesítmény

(1)

(2)

(3)

(4)

(5) (7)

(6)

esetén akár 5%-kal is eltérhet az energia tényleges értékétől. Kisebb teljesítmény esetén az eltérés nagyobb is lehet.

Előzmények üzemmód

Az előzmények üzemmód információt ad az összes mentett töltési folyamat paramétereiről. Annak érdekében, hogy be lehessen mutatni a váltakozó vagy eltérő kijelzéseket, az alábbiakban két kijelzőablak látható:

Az „Up / Down” gombokkal lehet átváltani az oldalak között minden mentett

töltési folyamat esetében.

A kijelzőablak tartalma

A töltés indítási dátuma, pl.: csütörtök, 2014.06.19.

A töltés indítási időpontja, pl.: 19:29 vagy töltési időtartam, pl.: 8 óra 28 perc.

Feszültség a töltés indításakor: pl.: 45,9 V.

Feszültség 5 perc elteltével: pl.: 47,9 V.

Feszültség a töltés végén: pl.: 48,0 V.

Felvett Ah érték, pl.: 397 Ah.

Felvett kWh, pl.: 19 kWh.

Töltési jelleggörbe, pl.: 6 RI.

Beállított töltési időtartam, pl.: 8 - 9 óra vagy a beállított Ah érték, pl.: 400

Ah vagy a töltés befejezésének beállított időpontja (nincs a képen).

Megjelenített szimbólumok

Sz. Funkció

(1) Tele akkumulátor

A töltés befejeződött.

(2) Üres akkumulátor

A töltés nem fejeződött be.

(3) Felkiáltójel számmal

Figyelmeztetés került kiadásra a megfelelő állapotüzenet kódjával. Erről részletesebb információk az „Állapotüzenetek” című szakaszban találhatók.

(4) Szimbólum számmal

Hibajelzés került kiadásra a megfelelő állapotüzenet kódjával. Erről részletesebb információk az „Állapotüzenetek” című szakaszban találhatók.

(5) Gomb szimbólum kis pipával

A töltés megfelelő módon, a „Szünet / Start” gombbal befejezve.

(6) Gomb szimbólum kereszttel

A töltés a „Szünet / Start” gomb nélkül fejeződött be.

(7) A töltés részletei

Bizonyos akkumulátor-adatok kijelzése a töltés kezdetén és végén: Cellák száma Ah Jelleggörbe Akkumulátortípus

Konfigurálás üzemmód

A konfigurálás üzemmód a következő beállítási lehetőségeket kínálja:

„Charging settings”: Beállítások az akkumulátorhoz

Akkumulátortípus, pl. „Nedves”.

Töltési jelleggörbe, pl. „IU”.

Kapacitás (Ah) vagy töltési idő (h), a töltési jelleggörbétől függően.

Cellák: az akkumulátorcellák feszültsége (V) és darabszáma vagy a cellaszám

automatikus beállítása.

VIGYÁZAT!

Az akkumulátor megsérülésének veszélye.

Az akkumulátor tartós károsodása lehet a következmény.

A cellaszám automatikus beállítását csak a következő névleges

▶

feszültségű akkumulátoroknál használja: 12 V és 24 V 24 V-os készülékeknél, 24 V és 48 V 48 V-os készülékeknél. Ne használja a cellaszám automatikus beállítását mélykisütött akku-

▶

mulátoroknál.

További beállítások:

A töltési jelleggörbe egyedi beállítási lehetőségeivel kapcsolatban.

„Additional functions”: Kiegészítő funkciók

Kék LED

Külső indítás és leállítás

InterLock

Utántöltésjelző

Opciós terület

A töltés újraindítása hálózati hiba után

„General options”: Általános beállítások

Nyelv

Kontraszt

Időpont (óó:pp:mm)

Időzóna Nyári időszámítás / normál időszámítás Dátum (nn:hh:éé)

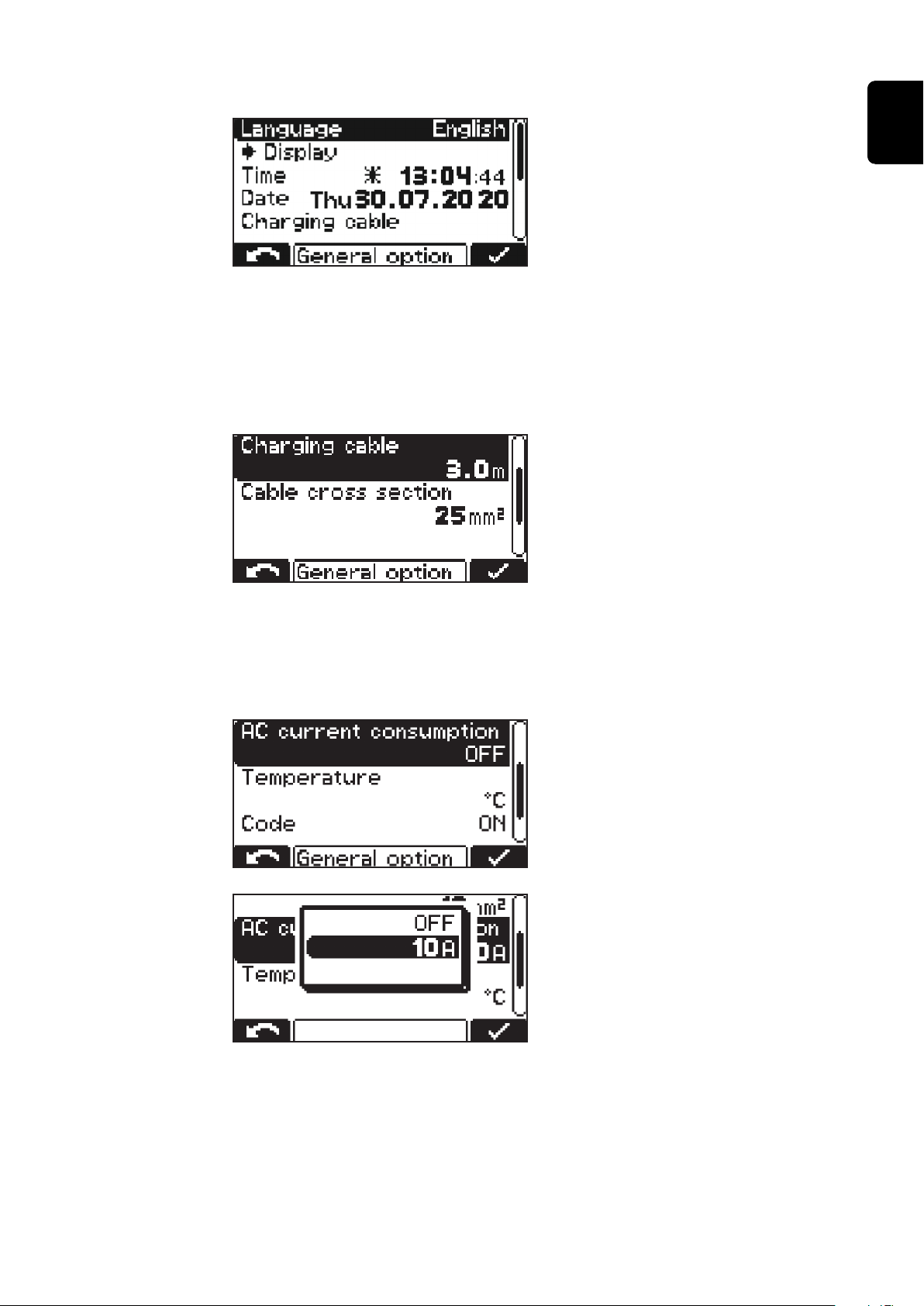

Töltőkábel hossza (m)

Töltőkábel keresztmetszete (mm2) AC-áramkorlátozásnál

Hőmérsékletértékek egysége

A konfiguráció menübe való belépéshez szükséges kód aktiválva / deak-

tiválva. Az USB-meghajtóra mentett paraméterek időintervalluma (s).

Statisztika visszaállítása

Előzmények visszaállítása

„Reset Settings”

Biztonsági kérdéssel („OK?”) az újbóli jóváhagyáshoz.

Ezután megjelenik az alapbeállítási képernyő a dátumot és az időt, valamint a szoftververziót megjelenítve.

Az „Up / Down” („Fel / le”) gombbal a következő információk hívhatók elő:

A készülék sorozatszáma, valamint a konfigurációt tároló memória soro-

zatszáma és verziója. Vezérlés / teljesítményelektronika NYÁK: Hardververzió és sorozatszám.

Szoftver: fő szoftver, másodlagos szoftver, elsődleges szoftver és a jel-

leggörbe-blokk verziója.

A konfiguráció menübe a következőképpen kell belépni:

Nyomja meg a „Pause / Start” („Szünet / Start”) gombot.

Megjelenik a kód bevitelére való felszólítás.

Adja meg a szükséges „1511” kódot a következőképpen:

Az „Up / Down” („Fel / le”) gombokkal adja meg a kód első számjegyét.

Lépjen a beírandó kód következő mezőjére a „Menü” gombbal.

A fentiek szerint haladjon tovább, amíg végül be nem írja a teljes kódot.

Hagyja jóvá a bevitt adatokat a „Pause / Start” („Szünet / Start”) gombbal.

Ekkor megjelennek a konfigurálás üzemmód fő menüpontjai.

Valamelyik menüpont kiválasztásakor megjelenhet egy felszólítás, hogy olvassa el a kezelési útmutatót. Hagyja jóvá ezt a felszólítást a „Pause / Start” („Szünet / Start”) gomb újbóli megnyomásával.

A konfiguráció menüben és annak almenüiben a következőképpen navigálhat:

Az „Up / Down” („Fel / le”) gombokkal válassza ki a kívánt menüpontot.

A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a kiválasztott

menüpontot, és hagyja jóvá ismét az esetleges biztonsági kérdést (pl. „OK?”) Szükség esetén válasszon az „Up / Down” („Fel / le”) gombokkal, pl. „Off /

On” („Ki / be”), vagy írjon be egy értéket. A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a bevitt adatokat.

Ha a jóváhagyás után a kurzor a következő beállításra vagy helyre ugrana, ak-

kor járjon el ismét a (3) és (4) pont szerint.

Kilépés az aktuális menüből:

Lépjen vissza a fölérendelt kiválasztásba a „Menü” gombbal.

Az alábbiakban példaként elmagyarázzuk a töltési beállítások elvégzését:

Az „Up / Down” („Fel / le”) gombokkal válassza ki a „Töltési beállítások”

(„Charging settings”) menüpontot. A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a menüpont

kiválasztását.

Ekkor megjelenik a „Töltési paraméterek” („Charging settings”) menüpont beállításainak kiválasztása:

A kijelző tartalma a kiválasztástól függően változhat.

A töltési időtartam kezdete és vége is beállítható. A kezdési időpont szükség esetén törölhető; ekkor a töltési idő a kézi töltésindítás következtében kizárólag a megadott töltésbefejezési időponthoz igazodik.

A beállítások végrehajtásakor a felhasználót egy varázslóhoz hasonló funkció vezeti végig a menün.

Az „Up / Down” („Fel / le”) gombokkal válassza ki a kívánt paramétert (pl.

„Cells”). A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a paraméter

kiválasztását. Az „Up / Down” („Fel / le”) gombokkal állítsa be a kívánt értéket (pl. „24” az

akkumulátorcellák számaként). A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a bevitt adatokat.

Beállítások (settings)

Ha a konfigurálás üzemmódban a töltési folyamathoz megváltoztattak egy vagy több releváns beállítást, akkor a konfigurálás üzemmód elhagyásakor még egyszer jön a lekérdezés, hogy át kell-e venni az elvégzett beállítást.

A konfigurálás üzemmód elhagyásakor a következő beállításokat kell jóváhagyni:

Jelleggörbe

Akkumulátor-kapacitás (Ah)

Cellaszám

Kiegyenlítő töltés BE / KI

CAN protokoll

Az alábbiakban található a „Settings” („Beállítások”) menüpont részletes ismertetése, amely a korábban tárgyalt „Töltési beállítások” („Charging settings”) menüpont kiválasztásánál látható. A navigálás a „Konfigurálás üzemmód” című szakaszban foglaltak szerint történik.

A következő választási lehetőségeket tartalmazó lista jelenik meg:

Az egyes választási lehetőségek közelebbi magyarázata az alábbiakban olvasható.

Elektrolit-ke-

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

ringtetés

Az elektrolit-keringtetés folyamatvezérlése a töltőkészülék vezérlésén keresztül valósul meg. Ehhez több választási lehetőség is rendelkezésre áll.

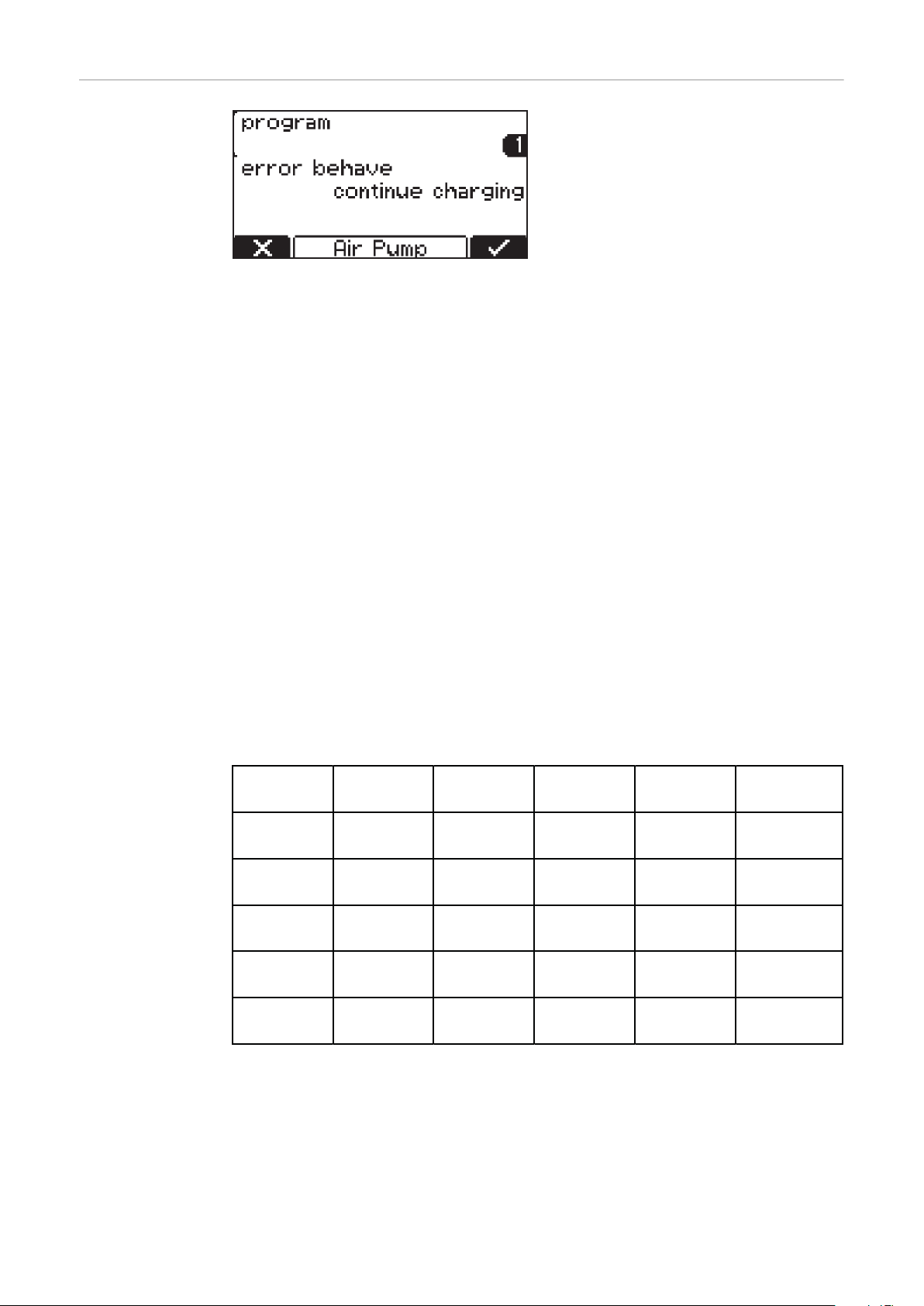

Az elektrolit-keringtetés kiválasztásakor a következő beállítások állnak rendelkezésre:

Off

Elektrolit-keringtetés lekapcsolva.

Folyamatos üzem („continuous”)

Az elektrolit-keringtetés folyamatosan be van kapcsolva.

Program („program”) 1 ... 5

A gyárilag megadott programok elektrolit-keringtetéshez és annak fontosabb

paraméterei a „Kijelző” című fejezet, „Beállítások” című szakaszában találhatók.

Automatic

Az elektrolit-keringtetés átfolyási mennyiségének automatikus beállítása a

beállított akkumulátor-paraméterek alapján.

Felhasználó („user”) „On” / „Off”

Az elektrolit-keringtetés egyedi, felhasználó által meghatározott beállítása.

Az „On” és az „Off” beállítás a levegőáramlási intervallumok impulzus- /

szünetarányát határozza meg.

A gyárilag megadott programok elektrolit-keringtetéshez és annak fontosabb paraméterei a következőkben mutatott táblázatban találhatók.

Ezen programok mindegyikében meghúz a mágnesszelep egy időre, „1. BE” („ON 1”), és elenged egy időre, „1. KI” („OFF 1”). Ez a folyamat az „Ismétlés” („Repeat”) szerinti gyakorisággal ismétlődik. Miután végbement az ismétlések megadott száma, a folytatás a „2. BE” („ON 2”) és a „2. KI” („OFF 2”) időtartamokkal folytatódik a töltés végéig.

Hőmérsékletvezérelt töltés

Hőmérséklet-vezérelt töltés („Temperature-controlled charging”):

A hőmérséklet-vezérelt töltés kiválasztásakor a következő beállítások állnak rendelkezésre:

automatikus / OFF / szükséges („required”)

automatic ... A töltési jelleggörbe hőmérséklettől függő beállítása.

OFF ... A mért akkumulátor-hőmérséklet figyelmen kívül marad.

szükséges („required”) ...

A töltés csak csatlakoztatott hőmérséklet-érzékelő esetén indul.

Hiba túl magas hőmérséklet esetén („Error overtemperature”) ON / OFF

ON ... Az akkumulátor túl magas hőmérséklete esetén hibaüzenet jön.

Leáll a töltési folyamat, és csak az akkumulátor lehűlését és újbóli csatlakoztatását követően folytatható. OFF ... Nem jön hibaüzenet az akkumulátor túl magas hőmérséklete esetén.

Kiegyenlítő töltés

Figyelmeztetés túl magas hőmérséklet esetén („Warning overtemperature”) ON / OFF

ON ... Az akkumulátor túl magas hőmérséklete esetén figyelmeztetés jön.

OFF ... Nem jön figyelmeztetés az akkumulátor túl magas hőmérséklete

esetén.

Bizonyos jelleggörbékhez külső hőmérséklet-érzékelőre van szükség. Ha a konfigurálás üzemmódban ilyen jelleggörbét választanak ki, akkor jön egy üzenet, hogy külső hőmérséklet-érzékelőre van szükség.

Kiegyenlítő töltés („Equalising charge”)

OFF

Nem történik kiegyenlítő töltés.

Késleltetés („delay”)

Ha az akkumulátor a beállított kiegyenlítő töltési késleltetésen („equalize

charge delay”) túl a töltőkészülékre csatlakoztatva marad, akkor a töltés különleges formája valósul meg. Ez megakadályozza a savrétegződést. A kiegyenlítő töltés áramának (Amper / 100 Ah), feszültségének (volt / cella)

és időtartamának paraméterei módosíthatók.

A hét napja („Weekday”)

A hét azon napjának megadása, amelyen a kiegyenlítő töltést el kell végezni.

A kiegyenlítő töltés áramának (Amper / 100 Ah), feszültségének (volt / cella)

és időtartamának paraméterei módosíthatók.

Manuális kiegyenlítő töltés („Manuell”)

A kiegyenlítő töltés manuálisan aktiválható a kijelző egyik gombjának meg-

nyomásával. A kiegyenlítő töltés a beállított paraméterekkel, a beállított késleltetés el-

teltével veszi kezdetét. A kiegyenlítő töltés áramának (Amper / 100 Ah), feszültségének (volt / cella)

és időtartamának paraméterei módosíthatók. Ez a funkció csak nedves ólomakkumulátor-jelleggörbék esetén áll rendel-

kezésre.

Ha a kiegyenlítő töltéshez aktiválva van egy beállítás, akkor a kezdőképernyőn a beállított Ah / beállított töltési idő melletti szimbólum mutatja, hogy végbe fog-e menni, illetve el lehet-e indítani egy kiegyenlítő töltést.

Késleltetés Késleltetés („delay”)

Töltésindítás-késleltetés („charge start delay”)

A tulajdonképpeni töltésindítás késleltetési ideje (perc) a töltésindítás

kiváltási időpontjához képest.

A töltés befejezésének késleltetése („charge end delay”)

A töltés jelzett (pl. zöld kijelző) befejezésének késleltetési ideje (perc) a

töltés tényleges befejezéséhez képest.

Újbóli töltésindítás hálózati hiba után („at mains failure restart charging”)

Ha ez a kiválasztási lehetőség aktív, akkor az elektromos hálózat zavara után

a töltési folyamat automatikusan újraindul, amint az elektromos hálózat újból rendelkezésre áll.

Hálózatkimaradás esetén („at mains failure")

Töltés újraindítása

Automatikus / töltés folytatása

Ha a „Töltés újraindítása” kiválasztási lehetőség aktiválva van, akkor az elektromos hálózat zavara után a töltési folyamat automatikusan újraindul, amint az elektromos hálózat újból rendelkezésre áll.

Ha az „Automatikus / töltés folytatása” kiválasztási lehetőség aktív, akkor az elektromos hálózat zavara után a töltési folyamat automatikusan folytatódik, amint az elektromos hálózat újból rendelkezésre áll.

Naptár Naptár („calendar”)

A naptárfunkció a következő feltételek szerinti automatikus töltésindítást tesz lehetővé:

Az az időablak, amelyen belül nem történhet töltésindítás az akkumulátor

csatlakoztatása után. Az az időablak, amelyen belül egy meghatározott 1. jelleggörbe szerinti

töltésnek kell elindulnia az akkumulátor csatlakoztatása után. Az az időablak, amelyen belül egy meghatározott 2. jelleggörbe szerinti

töltésnek kell elindulnia az akkumulátor csatlakoztatása után.

A naptár funkció aktiválása

érdekében válassza ki, majd hagyja jóvá az „ON” beállítást.

„Töltési beállítások” menüpont („Charging settings”):

Akkumulátortípus az összes jel-

leggörbéhez: pl. Pb-WET. Jelleggörbe-beállítások a megfe-

lelő jelleggörbe kiválasztásánál.

A naptár funkción („Calendar”) belül további beállítások lehetségesek:

1-5. napi konfiguráció: („Day Setting 1-5”): A napi konfigurációk lehetővé teszik akár 5 különböző töltéskezdési időprofil beállítását az alábbiakban bemutatott beállítási lehetőségekkel:

Az 1. jelleggörbe szimbóluma:

Az az időablak, amelyen belül a töltést el kell indítani az 1. jelleggörbe szerint (pl.: 0:00-6:00) Stop:

Az az időablak, amelyen belül nem kell töltés (pl.: 6:00-20:00) Az 1. jelleggörbe szimbóluma:

Az az időablak, amelyen belül a töltést el kell indítani az 1. jelleggörbe szerint (pl.: 20:00-24:00)

MEGJEGYZÉS!

A folyamatban lévő töltéseket nem befolyásolják a beállított időablakok.

Ha a fenti példában 5:45-kor akkumulátor csatlakoztatása történik, akkor a

▶

töltés befejeződik a követelmény szerint, és nem a beállított időablak megadott záró időpontjában (a példában 6:00) szakad meg. Ha az akkumulátor csatlakoztatása a leállítási időablakon belül történik, a

▶

töltés automatikusan a következő időablakban indul el. Ha a leállítási időablak alatt kézi töltésindítás történik, a töltés mindig az 1. jelleggörbe szerint megy végbe.

További beállítási lehetőségek:

A hozzárendelt jelleggörbe

átváltása: jelleggörbe-szimbólum Az érintett jelleggörbe eltávolítása:

„eltávolítás” („remove”)

Heti konfiguráció („Week Setting”):

Lehetőség van 3 különböző heti

konfiguráció összeállítására is.

A hét minden napjához hozzá lehet rendelni egy előre létrehozott napi konfigurációt.

Különleges töltések

Különleges töltések („Special Charges”)

Éves konfiguráció („Year Setting”):

Fennáll az a lehetőség is, hogy

több naptári időszakhoz (pl. január

1. - január 7.) hozzárendeljen egyegy heti konfigurációt.

Aktív naptár funkció esetén megjelenik egy naptár szimbólum (itt aktuális dátumként a „4” számmal) a kijelzőn.

A „Különleges töltések” („Special Charges”) kiválasztása lehetővé teszi egy vagy több, az egyéb töltéstípusoktól eltérő töltés(ek) ideiglenes végrehajtását.

Az „Ismétlések” („repeat”) beállítás meghatározza, hogy milyen gyakran kell végrehajtani az eltérő töltést az eredeti töltési paraméterek tartós folytatásáig:

Beállítási tartomány

1-99 ismétlés

Start gomb deaktiválása („Disable Start Button”)

A töltési folyamat „Szünet / Start” gombbal történő indítása nem lehetséges,

pl. az illetéktelen hozzáférés megakadályozása érdekében.

OFF

A töltési folyamat „Szünet / Start” gombbal történő indítása lehetséges.

Továbbá a következő beállítások lehetségesek:

Jelleggörbe:

pl. „Deep discharge 10” Akkumulátorcellák száma:

„Cells” - pl. 12x Akkumulátor-kapacitás (Ah):

pl. 375 Ah

DC-kapcsolat DC-kapcsolat („DC-Connection”):

Kiegészítő funkciók

A „Kiegészítő funkciók” („additional functions”) menüpont részletes magyarázata a konfigurálás üzemmódban található. A navigálás a „Konfigurálás üzemmód” című szakaszban foglaltak szerint történik.

A DC-kapcsolat menüben a DC-kapcsolat-ellenőrzéshez tartozó beállítás található. Ha be van kapcsolva a DC-kapcsolatellenőrzés („ON”), akkor megtörténik a töltőkészülék és az akkumulátor közötti kapcsolat ellenőrzése.

Ha a töltési folyamat közben problémák lépnének fel a DC-kapcsolatban, akkor aktív DC-kapcsolat-ellenőrzés esetén megjelenik a 17-es állapotüzenet. A kapcsolatban például kopott vagy elszennyeződött töltőérintkezők miatt léphet fel probléma.

Válassza ki a „Kiegészítő funkciók”

(„additional functions”) menüpontot.

A következő választási lehetőségeket tartalmazó lista jelenik meg:

Az egyes választási lehetőségek közelebbi magyarázata az alábbiakban olvasható:

A kék színű „Kék LED” („Blue LED”) kijelző beállítása

Annak az időnek a beállítása (percben), amelynek letelte után a kék „Akkumulátor lehűlt” kijelzőnek kell világítania a megfelelően lehűlt akkumulátor jelzéséhez. Beállítási értékként a töltés végétől számított idő érvényes.

A „Hőmérséklet-vezérelt töltés” opcióval együtt lehetséges egy hőmérsékletérték beállítása, amely alatt világítania kell a kék „Akkumulátor lehűlt” kijelzőnek a megfelelően lehűlt akkumulátor jelzéséhez.

Utántöltésjelző („Refill Indicator”):

Az utántöltésjelző üzenet formájában jelenik meg, ha desztillált vizet kell pótolni az akkumulátorban. Az utántöltés szükségességének időpontja a következőképpen határozható meg:

Minden x-edik hét és a hét napja

pl. minden 2. héten pénteken vizet kell utántölteni

„OFF” beállítás esetén nem szükséges az utántöltési felszólítás jóváhagyása.

Relékártya („Relays”)

A relékártya kiválasztásakor mind a 4 csatlakozókapocshoz - balról jobbra haladva - a következő funkciók egyike állítható be:

Aquamatic

Például mágnesszelep vezérlésére szolgáló jel

„Standard” program gyárilag előre konfigurált beállításokkal

„User” program felhasználó által meghatározott beállítási lehetőségekkel

Az Aquamatic-kal kapcsolatos további információk az „Opciók” című fejezet

„Aquamatic” című szakaszában találhatók.

Töltés aktív („Charging”)

Töltés 50%-on („Charge 50 %”)

Töltés 80%-on („Charge 80 %”)

Töltés vége („Charge Finish”)

Fő töltés befejezve („Main Charge Finished”)

Jelzés, ha véget ért a fő töltési fázis

Töltés nincs kész

Jelzés, ha az akkumulátor idő előtt le lett választva az akkumulátortöltő

készülékről 1-10 s beállítható

Töltés OK („Charge OK”)

Az akkumulátor töltése folyamatban van vagy már teljesen fel van töltve

Gyűjtőhiba („Cumulative Error”)

Jelzés hiba esetén

A hálózatkimaradás opcionálisan hibaként is megjelenhet („ON” beállítás).

Ha a készülék hibaállapotban van, akkor megjeleníthető egy szabadon meg-

határozott szöveg, amely például tartalmazhatja a kereskedő kapcsolattartói adatait. Erről részletesebb információk az „USB üzemmód” című szakaszban találhatók.

Gyűjtőhiba + figyelmeztetés

A „Gyűjtőhiba” funkcióval analóg módon meghúz a megfelelő relé, amint hiba

vagy figyelmeztetés történik.

Jelzőlámpa („Signal Lamp”)

Az akkumulátortöltő készülék töltöttségi szintjének vagy üzemállapotának

megjelenítéséhez egy vagy több megfelelő lámpa relékártyára való csatlakoztatása lehetséges. Részletes információk az „Opciók” című fejezet „Jelzőlámpa” című sza-

kaszában találhatók.

Indításgátló („Immobiliser”)

A relé folyamatosan meghúz, mihelyt az akkumulátortöltő készülék össze

van kötve a hálózattal.

Utántöltésjelző („Refill Indicator”)

Azt jelzi, hogy az akkumulátor desztillált vízzel való feltöltése szükséges.

Részletes információk a „Kijelző” című fejezet „Kiegészítő funkciók” című

szakaszában találhatók.

Akkumulátor lehűlt („Battery Cold”)

Külső levegőszivattyú elektrolit-keringtetéshez („External Air Pump”)

A beállítások végrehajtása a „-> Settings” („-> Beállítások”) az elektrolit-ke-

ringtetéshez („Air Pump”) szakaszban leírtak szerint történik.

A relékártyával kapcsolatos részletes információk az „Opciók” című fejezetben találhatók.

Külső lámpa („External lamp”) beállítása

Az „Opciók” című fejezet „Töltőlámpa” című szakasza szerint az akkumulátortöltő készülék töltöttségi szintjének vagy üzemállapotának kijelzése céljából megfelelő jelzőlámpák csatlakoztathatók. A következő beállítások állnak rendelkezésre:

Normál (hagyományos külső kijelzések)

RGB (LED-csík)

Távkijelzés („Remote control system”)

Általános beállítások

A távkijelzéshez beállítható a kontraszt.

A töltés újraindítása hálózati hiba után („at mains failure restart charging”):

Ha ez a kiválasztási lehetőség aktív, akkor az elektromos hálózat zavara után a töltési folyamat automatikusan újraindul, amint újból rendelkezésre áll az elektromos hálózat.

Az „Általános beállítások” („general options”) menüpont részletes magyarázata a konfigurálás üzemmódban található.

Válassza ki az „Általános

beállítások” („general options”) menüpontot.

A következő választási lehetőségeket tartalmazó lista jelenik meg:

Nyelv („Language”)

Kijelző-beállítások

Kontraszt („Contrast”)

Fényerő („LED brightness”)

Ah érték kijelzése a töltés

végén („Show Ah at charge end”) ON/OFF

Idő („Time”) és dátum („Date”)

Nyári időszámítás („daylight

saving time”) / normál időszámítás Előre definiált időzónák

Felhasználó által definiált

időzónák

Töltőkábel („Charging cable”):

Töltőkábel egyszeres hossza (m)

Kábelkeresztmetszet („Cable cross section”):

Töltőkábel keresztmetszete (mm²)

AC áramkorlátozó („AC current consumption”):

A maximálisan felvett eszközáram

hozzáigazítása a helyszíni elektromos szereléshez vagy a készülékre szerelt eszközdugaszhoz.

A különböző kategóriájú

készülékek minimális és maximális értékei különbözőek. A minimális érték a mindenkori készülék maximális névleges áramának kb. 25%-a.

Hőmérséklet („Temperature”):

Hőmérséklet (°C / °F)

Kód:

Meg kell adni / nem kell megadni a konfigurálás üzemmódba való belépéshez

szükséges kódot („Code ON / OFF”)

USB időintervallum („USB Logging Time”):

Az USB-meghajtóra mentett

töltési paraméterek időintervalluma (s) („USB Logging Time”)

Statisztika visszaállítása („Reset statistics”)

Előzmények visszaállítása („Reset history”)

A statisztikával és az előzményekkel kapcsolatos részletes információk a „Statisztika üzemmód” és a „Előzmények üzemmód” szakaszokban találhatók.

Beállítások visszaállítása

USB üzemmód USB üzemmódban a kijelzőn látható,

Az „Általános beállítások” („general options”) alatti menüpont 2 lehetőséget kínál az összes elvégzett beállítás visszaállítására:

Reset Factory Settings:

Az elvégzett beállítások

visszaállítása kiszállítási állapotra.

Reset Default Settings:

Az elvégzett beállítások

visszaállítása a gyártó standard beállítására.

hogy van-e csatlakoztatott USB-meghajtó.

Az USB-meghajtónak meg kell felelnie a következő specifikációknak:

Formázás: FAT32

Legfeljebb 32 gigabájt memória

Nincs többszörös particionálás

Az I-SPoT-VIEWER szoftver (www.fronius.com/i-spot) támogatja az USB-meg- hajtón található adatok megjelenítését és kiértékelését.

Csak akkor csatlakoztassa az USB-meghajtót, ha nincs folyamatban vagy megszakadt a töltési folyamat.

Ha a töltési folyamat csak megszakadt, de nem fejeződött be teljesen, csak az adatok kiolvasása lehetséges, frissítés vagy konfiguráció-betöltés azonban nem.

Navigálás USB módban

A „Pause / Start” („Szünet / Start”) gombbal váltson az alábbiakban felsorolt

beállításokra. Az „Up / Down” („Fel / le”) gombokkal lapozzon a beállítások között.

A „Pause / Start” („Szünet / Start”) gombbal hagyja jóvá a kívánt beállítást.

Az adatletöltés megkezdését hagyja jóvá még egyszer a „Pause / Start” („Szünet / Start”) gomb megnyomásával. Ha nem történik meg az ismételt megerősítés a „Pause / Start” („Szünet / Start”) gombbal, a letöltés egy perc múlva automatikusan elindul.

A töltési folyamat közben a „Pause / Start” („Szünet / Start”) gomb megnyomása után csatlakoztatható az USB-meghajtó. Ennek során csak az adatok kiolvasása megengedett, frissítés vagy konfiguráció betöltés nem lehetséges.

„Biztonságos eltávolítás” („Safely remove”)

Amint a kívánt művelet befejeződött, biztonságosan távolítsa el az USB-meg-

hajtót.

Frissítés

Megnyílik az USB-meghajtón tárolt, megfelelő frissítőfájlok listája.

A kívánt fájl kiválasztása és jóváhagyása a beállítások közötti lapozáshoz ha-

sonló módon történik. Ne nevezze át a frissítőfájl automatikusan megadott fájlnevét!

A legaktuálisabb firmware a Fronius weboldal letöltési területén áll rendel-

kezésre. A firmware telepítéséhez tartozó útmutatót a letöltés zip-fájlja tartalmazza.

Letöltés

A készülék adatgyűjtőjében tárolt, jegyzőkönyvezett töltési paraméterekkel

rendelkező adatok az I-SPoT VIEWER-hez az USB-meghajtón tárolódnak. Ezenkívül végbemegy az események - az úgynevezett event-ek -, valamint a

készülékbeállítások és felhasználói jelleggörbék (konfiguráció) mentése. Az adatgyűjtő számára a következő időtartományok választhatók:

1 hónap 3 hónap Mind Utolsó alkalom óta

Opcionális letöltés

A következő opciók állnak rendelkezésre:

I-SPoT VIEWER

A jegyzőkönyvezett adatok mentése a „Download”-hoz hasonlóan, de csak az I-SPoT VIEWER adataira vonatkozóan történik. Adatgyűjtő mentése

A jegyzőkönyvezett adatok mentése a „Download” lehetőséghez hasonlóan, de nem I-SPoT VIEWER formátumban, hanem „csv”-fájlokként történik. (Automatikusan felvett mappastruktúra a „.csv”-fájlokhoz: * Fronius\<készülék-sorozatszám>\Charges\<ééééhhnn>\<óóppss.csv>) Események mentése.

Az eseményeket - úgynevezett event-eket - menti el az USB-meghajtóra. Konfiguráció mentése.

A készülék-beállításokat menti az USB-meghajtóra.

Konfiguráció betöltése („Load configuration”)

A készülékbe tölt egy USB-meghajtón tárolt, megfelelő készülékkonfi-

gurációt.

Kereskedői szöveg betöltése („Load dealer text”)

Itt tölthető be egy szövegfájl az USB-meghajtóról, amely akkor jelenik meg,

amikor a készülék hibaállapotban van. A szövegfájl tartalmazhatja például a kereskedő kapcsolattartói adatait.

A fájlt „.txt” kiterjesztéssel, „unicode” formátumban kell tárolni az USB-

meghajtón. A fájl nevének „dealer.txt”-nek kell lennie.

A karakterek maximális száma 99.

Állapotüzenetek

* Ha a betöltés közben USB-meghajtó van csatlakoztatva, akkor a csv-fájlok

mentése közvetlenül az USB-meghajtóra történik. Az eközben szintén automatikusan létrehozott mappastruktúra a „Charges” mappa helyetti „Datalog” mappában különbözik.

Ha működés közben zavar lép fel, akkor a kijelzőn bizonyos állapotüzenetek jelenhetnek meg. Ennek a következő okai lehetnek:

Akkumulátorhiba

Nem megfelelő feszültségű akkumulátor van csatlakoztatva.

A készülék túlmelegedett.

Szoftver- vagy hardverhiba lépett fel.

Akkumulátorhiba: Ha az akkumulátorok hibaállapotot jeleznek, az akkumulátortöltő készülék ezt a hibát akkumulátorhibaként jelzi az akkumulátor hozzá tartozó hibaszámával együtt. Az adott hiba magyarázata megtalálható az akkumulátor kezelési útmutatójában.

Ha a kijelzőn hibaüzenet látható, és a hiba nem hárítható el önállóan:

Jegyezze fel a megjelenített állapotüzenetet: pl. „Statecode (31)”.

Jegyezze fel a készülék konfigurációját.

Értesítse a feljogosított szervizt.

Ha a készülék hibaállapotban van, akkor megjeleníthető egy szabadon meghatározott szöveg, amely például tartalmazhatja a kereskedő kapcsolattartói adatait.

Külső ok miatti állapotüzenetek

Sz. Ok / elhárítás

(11) Ellenőrizze a hálózati feszültséget

(12) Ellenőrizze a hálózatot (fáziskimaradás)

(13) Hibás a külső hőmérséklet-érzékelő

(14) Meghibásodott elektrolit-keringtető (nem kapcsol a nyomáskapcsoló)

(15) Nincs felismert vezérlőfeszültség

(16) Külső indítás és leállítás nincs zárva

(17) Üresjárat-felismerés többszöri aktiválása egy töltés alatt ( pl.: kopott

töltőérintkezők)

Állapotüzenetek akkumulátorhiba esetén

Sz. Ok / elhárítás

(22) Túl alacsony akkumulátor-feszültség

(23) Akkumulátor-túlfeszültség

(24) Túl forró akkumulátor (csak külső hőmérséklet-érzékelő esetén)

(25) Túl hideg akkumulátor (csak külső hőmérséklet-érzékelő esetén)

(26) Cellahiba észlelve

(27) Nem támogatott akkumulátor

(28) Akkumulátor erősen kisütve - biztonsági töltés következik

(29) Az akkumulátor helytelen polaritással van csatlakoztatva

(30) Thermal Runaway

Állapotüzenetek töltési hiba esetén

Sz. Ok / elhárítás

(31) Időtúllépés az I1 fázisban

(32) Időtúllépés az U1 fázisban

(33) Akkumulátor-túlfeszültség az I2 fázisban

(34) Ah-túllépés

(35) Időtúllépés az I2 fázisban

(36) Az I2 fázis előírt feszültsége nem lett elérve (csak formátum jelleggörbe

esetén)

(37) Hiba az RI-töltésben

(38) A beállított töltési idő nem érhető el

(39) Időtúllépés az RI-töltésben

Állapotüzenetek CAN-hiba esetén (akkumulátor)

Sz. Ok / elhárítás

(51) Nem válaszol az akkumulátor

(52) Az akkumulátoradatok nem lekérdezhetők

(53) Nem támogatott akkumulátorfeszültség

(54) Kommunikációs hiba

(55) Akkumulátorhiba

(56) Nem kapcsol be az akkumulátor

(57) Üzenet-időlimit túllépve

(58) A bejelentkezés nem sikerült

Állapotüzenetek Gateway-hiba esetén

Sz. Ok / elhárítás

(101) A Setting CAN-Connect aktív, és legalább 2 percig nem sikerült CAN-kap-

csolatot létesíteni a Gateway-jel.

(102) A Gateway-nek nincs kapcsolata a Back-Enddel.

Állapotüzenetek TagID-hiba esetén

Sz. Ok / elhárítás

(200) Az akkumulátortöltő készüléken beállított technológia nem kompatibilis a

csatlakoztatott akkumulátorral.

(201) Az akkumulátor névleges feszültségét nem támogatja az akkumulátor

töltőkészülék, vagy egy akkumulátortöltő készülék beállítás miatt kizárt

(202) Az akkumulátortöltő készülék teljesítménye nem elegendő a csatlakozta-

tott akkumulátor töltéséhez

(203) A CAN kommunikáció a TagID-vel nem építhető fel

(204) A TagID adatok nem olvashatók ki

(205) A TagID frissítés nem hajtható végre

(206) A TagID hőmérséklet-érzékelő hibás

(207) A TagID feszültségérzékelő hibás

(208) A TagID akkumulátor törzsadatok érvénytelenek vagy nem állnak rendel-

kezésre

(209) Hibás EEPROM memória

(210) Hibás Flash memória

(211) Érvénytelen készülék-aláírás

(212) A TagID adatok nem írhatók

(213) Az akkumulátortöltő készülék nem elegendő az akkumulátor kívánt töltési

időn belüli töltéséhez

(214) A DC elérési úton túl nagy a teljesítményveszteség

(215) A TagID töltésszint-érzékelő nem megfelelő cellában van felszerelve vagy

hibás

(216) A TagID szoftver összeomlása

Állapotüzenetek a primer teljesítmény-egységben bekövetkező hiba esetén

Sz. Ok / elhárítás

(500) 1. modul hőmérséklet-érzékelő (fent) meghibásodás

(501) 2. modul hőmérséklet-érzékelő (lent) meghibásodás

(502) A vezérlőkártya hőmérséklet-érzékelője meghibásodott

(503) Túl magas primer hőmérséklet

(504) Megakadt / hibás ventilátor

(505) Túl magas / túl alacsony közbenső köri feszültség

(506) Közbenső köri aszimmetria

(507) Primer tápfeszültség tűrésen kívül

(508) Hálózatkimaradás

(509) Helytelen készülékkonfiguráció

(510) Primer EEPROM hibás

(527) Fázistoló túláram

(528) Feltöltő relé terhelés üzemmód alatt ki van kapcsolva

(530) Kommunikációs probléma

(532) Mikro-Controller (mikrovezérlő) hiba (pl. osztás 0-val)

(533) Referenciafeszültség tűrésen kívül

(534) Indítási probléma

(535) PFC túláram

(536) Fázistoló vagy PFC hibás

Állapotüzenetek a szekunder körben bekövetkező hiba esetén

Sz. Ok / elhárítás

(520) Hibás a szekunder hőmérséklet-érzékelő

(521) Túl magas szekunder hőmérséklet

(522) Kimeneti biztosító hiba

(523) Szekunder tápfeszültség tűrésen kívül

(524) Szekunder referencia-feszültség tűrésen kívül

(525) Áram-ofszet

(526) Áram-ofszet tűrésen kívül

(527) Teljesítményátviteli egység túláram (primer)

(529) Nincs szekunder kommunikáció

(530) Nincs primer kommunikáció

(531) Hibás szekunder EEPROM

(532) Mikro-Controller (mikrovezérlő) hiba

(537) Feszültségmérés hibás

(570) Szekunder relé nem kapcsolható

(571) ADC/SPI probléma

Állapotüzenetek a vezérlésben bekövetkező hiba esetén

Sz. Ok / elhárítás

(540) Konfigurációs memóriaegység hiányzik/hibás

(541) Nincs szekunder kommunikáció

(542) Szekunder inicializálás sikertelen

(543) Program- / memóriahiba a jelleggörbe-vezérlésben

(544) Program- / memóriahiba a jelleggörbe-vezérlésben

(545) Primer inicializálás sikertelen

(546) A frissítés nem sikerült

(547) Beállítások betöltése/mentése sikertelen

(548) Jelleggörbe-beállítások betöltése/mentése sikertelen

(549) A töltést nem lehetett folytatni áramkimaradás után

(550) Idő nincs beállítva

(551) Hardver-változás felismerve

(552) Érvénytelen konfigurációs memóriaegység

(553) Primer frissítés sikertelen

(554) Hibás kommunikáció

(555) Hibás készülékszoftver

(557) Az InterLock kommunikáció megszakadása

(558) A második készülék, amely az InterLockon keresztül csatlakozik, hibás

(559) A második készülék, amely az InterLockon keresztül csatlakozik, nem

kompatibilis a készülékkel

Opciók

Biztonság Az opciók csatlakoztatásához részben ki kell nyitni a házat. Ehhez kövesse az

alábbi figyelmeztető információkat:

VESZÉLY!

Elektromos áramütés miatti veszély.

Súlyos sérülés vagy halál lehet a következmény.

A házat csak a gyártó által kiképzett szerviztechnikusok nyithatják ki.

▶

A készülékház nyitott állapotában végzett munkák előtt a készüléket le kell

▶

választani a hálózatról. Megfelelő mérőkészülékkel meg kell győződni arról, hogy teljesen kisültek-e

▶

az elektromosan feltöltött alkatrészek (például kondenzátorok). Jól olvasható, érthető figyelmeztető táblával biztosítani kell, hogy a készülék

▶

a munkálatok befejezéséig a hálózatról leválasztva maradjon.

VESZÉLY!

A szakszerűtlenül elvégzett munkák miatt veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az opciók csatlakoztatásával összefüggő összes munkát csak szakképzett

▶

személyzet végezheti el. Ha a megfelelő opcióhoz létezik beépítési utasítás vagy melléklet, akkor az

▶

abban foglalt összes figyelmeztető információt és utasítást figyelembe kell venni, és be kell tartani. Minden, elektromos csatlakozókkal rendelkező opció esetén a csatlakoztatási

▶

munkák elvégzése után el kell végezni az érvényes nemzeti és nemzetközi szabványoknak, valamint irányelveknek megfelelő biztonságtechnikai ellenőrzést. A biztonságtechnikai ellenőrzéssel kapcsolatban közelebbi tájékoztatást az

▶

erre feljogosított szervizben kaphat. Kérésre a szerviz a szükséges dokumentumokat rendelkezésre bocsátja.

▶

Elektrolit-keringtetés

VESZÉLY!

Felboruló vagy leeső készülékek miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A súlya miatt a készüléket megfelelő szerelési tartozékokkal rögzíteni kell le-

▶

esés és felborulás ellen. A gyártó által kínált fali és padlótartókat használni kell.

▶

MEGJEGYZÉS!

Az akkumulátorból behatoló elektrolit vagy az ellennyomás nélküli üzemelés miatt veszély áll fenn.

A levegőszivattyú megsérülése lehet a következmény.

A töltőkészüléket mindig úgy kell felállítani, hogy legalább 0,5 méterrel (1 ft.

▶

7.69 in.) a töltendő akkumulátor fölött legyen. A töltőkészüléken lévő sűrítettlevegő-kimenetet mindig az arra szolgáló és

▶

kifogástalan állapotban lévő tömlőcsatlakozáson keresztül csatlakoztassa az akkumulátorra.

MEGJEGYZÉS!

A hálózati feszültség megengedett tűrésének be nem tartása miatt veszély áll fenn.

Működési hibák és anyagi kár lehet a következmény.

Az elektrolit-keringtetés opcióra a töltőkészülékkel szemben korlátozott 207

▶

V - 250 V hálózati feszültség tűrés érvényes, fázisok között: 360 V - 433 V.

Az elektrolit-keringtetés opció rendelkezik egy, a készülékbe beépített levegőszivattyúval. Ez levegőt juttat a speciálisan erre a célra szolgáló kapilláris csöveken keresztül az akkumulátorba. Ennek eredménye az elektrolit intenzív átkeverése. Emiatt az akkumulátor kevésbé melegszik, nő az élettartama, valamint csökken a vízveszteség a töltési folyamat során.

Ha a szivattyú meghibásodása vagy az akkumulátor felé vezető kapcsolat tömítetlenségei miatt hiba észlelhető, akkor a kijelzőn megjelenik a „Statecode 14” („14-es állapotüzenet”). Ez a hiba külső jelzőlámpa segítségével, például gyűjtőhibaként megjeleníthető.

Az elektrolit-keringtetés folyamatvezérlése a töltőkészülék vezérlésén keresztül valósul meg. Ehhez több választási lehetőség is rendelkezésre áll a konfiguráció menüben. Részletes információk a „Kijelző” című fejezet „Kiegészítő funkciók” című szakaszában találhatók.

Ezekhez a választási lehetőségekhez tartoznak a gyárilag előre meghatározott 1 ... 5. programok. Az ezen a programok számára fontos paraméterek az alábbi táblázatban találhatók a kapcsolódó magyarázattal együtt.

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 perc 25 perc 1 x 5 perc 25 perc

2 3 perc 10 perc 4 x 3 perc 20 perc

3 3 perc 12 perc 1 x 3 perc 12 perc

4 5 perc 10 perc 3 x 5 perc 20 perc

5 2,5 perc 7,5 perc 1 x 2,5 perc 7,5 perc

Levegőszűrő-betét tisztítása

Évente egyszer tisztítsa meg a beépített levegőszivattyú levegőszűrő-betétjét. Erős porképződés esetén ennek megfelelően rövidítse a tisztítási időközt. A tisztításhoz ki kell szerelni a levegőszűrő-betétet (2). A levegőszűrő (1) levételét lehúzással, majd az azt követő visszaszerelést a következő módon hajtsa végre:

(1)

(2)

(1)

Hőmérsékletvezérelt töltés

Relékártya

A hőmérséklet-vezérelt töltés opció folyamatosan szabályozza a töltőfeszültséget az akkumulátor aktuális hőmérsékletétől függően. Ezáltal különösen hűtőkamrákban való alkalmazás során - egyértelműen meghosszabbodik az akkumulátor élettartama.

VESZÉLY!

A relékártya biztonsági szempontból kritikus funkciókban való használata esetén veszély áll fenn.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A relékártyát ne használja biztonsági szempontból kritikus funkciókban.

▶

MEGJEGYZÉS!

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

A hálózati feszültség megengedett tűrésének be nem tartása miatt veszély áll fenn.

Működési hibák és anyagi kár lehet a következmény.

A relékártya opcióra - a töltőkészülékkel szemben - korlátozott, max. 250 V

▶

bemeneti L-N feszültség érvényes.

Az opcionális relékártya lehetővé teszi a töltőkészülék üzemállapotainak és a csatlakoztatott akkumulátor töltöttségi szintjének külső kiértékelését. Továbbá lehetséges egy vagy több külső fogyasztó L-N bemeneti feszültséggel való táplálása. Ennek előfeltétele az elektromos hálózatban meglévő nullavezető. A relékártyák kimenetei konfigurációjának magyarázata megtalálható a töltőkészülék kezelési útmutatójában: „Kijelző” című fejezet, „Kiegészítő funkciók” szakasz.

A relékártyával kapcsolatos részletes információk megtalálhatók a relékártya opcióval szállított útmutatóban.

Íme a relékártyával közvetlenül összefüggő opciók áttekintése. Ezeknek a reléhez kapcsolódó opcióknak a vezérlése a relékártya kimenetein keresztül történik:

Aquamatic

Töltés aktív

Töltés 50%-on

Töltés 80%-on

Töltés vége

Fő töltés befejezve

Töltés OK

Töltés nincs kész

Jelzés, ha az akkumulátor idő előtt le lett választva a töltőkészülékről Gyűjtőhiba

Gyűjtőhiba + figyelmeztetés

Jelzőlámpa

Indításgátló

Utántöltésjelző

Akkumulátor lehűlt

Külső levegőszivattyú (elektrolit-keringtetés)

Aquamatic Az Aquamatic egy mágnesszelep vezérlését tartalmazza a töltendő akkumulátor

automatizált víz-utántöltése céljából.

Standard beállítás

Az utántöltési fázis kezdetekor a mágnesszelep 12 másodpercre meghúz,

majd elenged 4 másodpercre. Ez a ciklus 26-szor megismétlődik.

USER beállítása

Beállítható „ON” idő (a mágnesszelep meghúz) a fő töltési fázis befejeződése

után.

Töltés aktív A „Töltés aktív“ opció alkalmas például jelzőlámpa vezérlésére. Miközben folya-

matban van a töltés, a megfelelő relé automatikusan behúz.

Töltés 50%-on A „Fő töltés befejezve“ funkcióhoz hasonlóan a megfelelő relé kapcsol, amint az

akkumulátor elérte a 50%-os töltöttségi szintet.

Töltés 80%-on A „Fő töltés befejezve“ funkcióhoz hasonlóan a megfelelő relé kapcsol, amint az

akkumulátor elérte a 80%-os töltöttségi szintet.

Töltés nincs kész A „Töltés nincs kész“ opció például akusztikus jeladó vezérlésére alkalmas. Ha az

akkumulátort a töltési folyamat befejezése előtt leválasztja a töltőkészülékről, a relé egy beállítható 1-10 s időre bekapcsol.

Töltés vége A „Töltés vége“ opció alkalmas például jelzőlámpa vezérlésére. Miután teljesen

végbement a konfigurált töltési jelleggörbe, automatikusan meghúz a megfelelő relé.

Fő töltés befejezve

Gyűjtőhiba A Gyűjtőhiba opció alkalmas például jelzőlámpa vezérlésére. Minden felismert hi-

Gyűjtőhiba + figyelmeztetés

A „Fő töltés befejezve“ opció alkalmas például jelzőlámpa vezérlésére. A fő töltési fázis befejeződése után automatikusan meghúz a megfelelő relé.

ba esetén automatikusan meghúz a megfelelő relé.

A „Gyűjtőhiba“ funkcióval analóg módon meghúz a megfelelő relé, amint hiba vagy figyelmeztetés történik

Jelzőlámpa A töltőlámpa alternatívájaként egy vagy több megfelelő lámpa relékártyához való

csatlakoztatása lehetséges a töltöttség állapotának vagy a töltőkészülék üzemállapotának megjelenítéséhez. A lámpák max. 30 V egyenfeszültséggel vagy max. 250 V váltakozó feszültséggel, csillagponti földeléssel rendelkező hálózatban működtethetők.

A lámpák potenciálmentesre kapcsolt állapotában a kapcsolási áram legfeljebb 4 A lehet. Egy 230 V-os tápreléről vezérelt lámpa legfeljebb 1 A értékű kimeneti árammal üzemeltethető.

Indításgátló Ha a töltőkészülék fedélzeti megoldásként járműbe van beépítve, az opcionális

indításgátló megakadályozza a jármű véletlen üzembe helyezését a töltési folyamat alatt. Ezáltal megoldott a jármű, az akkumulátor és a töltőkábelek sérüléssel szembeni védelme.

A jármű villamos hálózatra csatlakoztatásakor meghúz a megfelelő relé, és letiltja például a gyújtáskapcsoló jelét. Egy másik példa egy megfelelő jelzőlámpa optikai kijelzésként való vezérlése, hogy éppen töltés folyik.

Akkumulátor lehűlt

Külső levegőszivattyú - elektrolit-keringtetés

Fali és padlótartó

LED-csík A LED-csík státuszkijelzésként szolgál, és a kezelőpanel kijelzőelemeihez ha-

IP 23 Az IP 23 opcióval a készülék IP védelme IP 20-ról IP 23-ra nő. Erről részletesebb

A menüben előre beállított idő letelte után automatikusan bekapcsol a megfelelő relé.

Ez az opció az „Elektrolit-keringtetés“ opció értelmében lehetővé teszi egy külső levegőszivattyú reléérintkezővel történő vezérlését.

A robusztus fali és padlótartó biztos szerelést garantál az alkalmazás helyén. Erről részletesebb információk a hozzá tartozó beépítési utasításban találhatók.

sonlóan a megfelelő színekben világít. Ehhez beszerelésre kerül még egy diffúzorral rendelkező LED-csík a ház előlapja és a ház felső része közötti résbe.

információk a hozzá tartozó mellékletben találhatók.

Levegőszűrő Porral terhelt környezetben a levegőszűrő megakadályozza a készülék belsejének

szennyeződését. Ez elejét veszi a készülék esetleges teljesítménycsökkenésének vagy egyéb hátrányos befolyásolásának. Erről részletesebb információk a hozzá tartozó mellékletben találhatók. Tisztítási időköz szükség szerint (a gyártó javaslata: havonta)

„Mobil“ készlet Egy markolatcsővel összekötött tartóheveder növeli a készülék mobilitását.

Távjelzés A távjelzés lehetővé teszi a készülék teljes kezelését akár 30 m (98 ft., 5,1 in.)

távolságból. Ez az opció értékes alumíniumházas kezelőpanelt tartalmaz.

Gateway Link A Gateway Link lehetővé teszi az átjáró egyszerű csatlakoztatását az akku-

mulátortöltő készülékre. Az átjáró az akkumulátortöltő készülék kinyitása nélkül csatlakoztatható.

Átjáró Az átjáró az összekötő kapocs az akkumulátortöltő készülék és a Charge&Con-

nect között. Részletes információk a megfelelő kiegészítő lapon találhatók.

TagID link A TagID link lehetővé teszi a lényeges akkumulátor-adatok TagID és akku-

mulátortöltő készülék közötti cseréjét.

TagID A TagID egy elektronikus mérő- és vezérlőrendszer, amely az akkumulátor-adato-

kat kicseréli az akkumulátortöltő készülékkel, és optimalizálja a töltést.

InterLock Az InterLock két akkumulátortöltő készüléket köt össze, továbbá a töltés kez-

detét és a töltés végét szinkronizálja, ezáltal a csatlakoztatott akkumulátorok egyenletes mértékű teljes feltöltését éri el.

MŰSZAKI ADATOK

Selectiva 16 kW 96 V / 120 V

Hálózati feszültség:

- 96 V (-10% / +30%)

- 120 V (-10% / +10%)

Opcionális:

Hálózati biztosítás

A hálózati tápvezeték minimális keresztmet-

3~ NPE 400 V / 50/60 Hz 3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

32 A

6 mm² (.0093 in.²)

szete

Bekapcsolási időtartam 100%

EMC készülékosztály B

Fogyasztás készenléti állapotban 12,9 W

Érintésvédelmi osztály I

Max. megengedett hálózati impedancia Z a PCC-n

IP-védettség

a lent megadott „Készülékspeci-

max

fikus adatok” táblázat alapján

IP 20

Túlfeszültség-kategória III

Üzemi hőmérséklet

-20 °C ... +40 °C (-4 °F ... 104 °F)

Tárolási hőmérséklet -25 °C ... +80 °C

(-13 °F ... 176 °F)

Relatív páratartalom max. 85%

Maximális tengerszint feletti magasság 2000 m (6561 ft.)

Vizsgálati jel az adattábla szerint

Termékszabvány EN 62477-1

Méretek (h x sz x ma) 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 in.)

Súly (standard hálózati és töltővezetékkel) 36,8 kg (81.13 lb.)

Szennyezettségi fok 3

Housing E1

1) A készülék csillagponti földeléssel rendelkező, legfeljebb 400 V névleges fázisvezető-feszültségű hálózatról üzemeltethető. Az elektrolit-keringtetés és a relékártya opcióra 207-250 V L-N hálózati feszültség-tűrés érvényes.

2) A készülék hálózati csatlakoztatásához kizárólag B típusú FI-védőkapcsolót szabad használni. A levezetési áram a föld felé 3,5 mA-nél kisebb.

3) Csatlakozó a 230/400 V-os, 50 Hz-es villamos közhálózathoz.

4) A készülék csak beltéri használatra alkalmas, eső vagy hó hatásának nem szabad kitenni.

5) Magas környezeti hőmérséklet esetén teljesítménycsökkentés léphet fel (derating).

Készülékspecifikus adatok

Max. AC

Készülék

Max. AC áram

teljesítmény

Névleges feszültség

Max. töltőáram

9140 16kW 30,3 A 18100 W 96 V 140 A 89

mOhm

9160 16kW 30,6 A 18250 W 96 V 160 A 77

mOhm

12110 16kW

12140 16kW

Készülékspecifikus adatok

30 A 17850 W 120 V 110 A 90

mOhm

30,3 A 18080 W 120 V 140 A 74

mOhm

PF λ (UAC névl, 50 Hz, U névl, IDC max)

THDi [%] (UAC névl, 50 Hz, UDC névl, IDC max)

9140 16kW 0,909 44,24

9160 16kW 0,909 44,74

12110 16kW 0,906 44,96

12140 16kW 0,915 42,95

max

Fronius Selectiva 16 kW 4.0 96V/120V Operating Instruction [HU]

Specifications and Main Features

Frequently Asked Questions

User Manual
