Operating Instructions

Selectiva 4.0 16 kW 96 V / 120 V

Návod k obsluze

42,0426,0402,CS 005-13042023

Obsah

Výkonnostní třídy 5

Všeobecné informace 5

Bezpečnostní předpisy 6

Všeobecné informace 6 Okolní podmínky 6 Síťové připojení 6 Nebezpečí představované síťovým a nabíjecím proudem 7 Nebezpečí vznikající působením kyselin, škodlivých par a plynů 7 Všeobecné pokyny pro zacházení s akumulátory 7 Vlastní ochrana a ochrana jiných osob 8 Bezpečnostní opatření v normálním provozu 8 Klasifikace přístrojů podle EMC 8 Opatření EMC 8 Zálohování dat 8 Údržba 9 Opravy a údržba 9 Povinnosti provozovatele 9 Bezpečnostní přezkoušení 9 Označení na přístroji 9 Likvidace 9 Autorské právo 10

Všeobecné informace 11

Vysvětlení bezpečnostních pokynů 11 Koncepce přístroje 11 Předpisové použití 11 Síťové připojení 12 Nabíjecí kabely 13 Správné uložení síťových/nabíjecích kabelů 13 Varovná upozornění na přístroji 14 Varovná upozornění uvnitř přístroje 15 Předpisy pro umístění 15 Nástěnný držák 17 Externí Start-Stop 18

Ovládací prvky a přípojky 20

Ovládací prvky a přípojky 20 Ovládací panel 23

Nabíjení akumulátoru 25

První uvedení do provozu 25 Nabíjecí proces 26 Přerušení nabíjecího procesu 28 Ukončení nabíjecího procesu 29 Proces nabíjení s rozšířenou výbavou InterLock 31

Displej 33

Přehled režimů zobrazení 33 Standardní režim 33 Výběr z nabídky 34 Statistický režim 34 Režim historie 35 Konfigurační režim 36 Nastavení 39 Cirkulace elektrolytu 39 Teplotně řízené nabíjení 40 Vyrovnávací nabíjení 41 Zpoždění 42 Kalendář 42 Speciální nabíjen 44 Spojení DC 44 Další funkce 45 Obecná nastavení 47 Obnovit nastavení 49

Režim USB 49 Stavové zprávy 51

Rozšířená výbava 57

Bezpečnost 57 Cirkulace elektrolytu 57 Teplotně řízené nabíjení 59 Reléová karta 59 Aquamatic 60 Nabíjení aktivní 61 Nabíjení 50 % 61 Nabíjení 80 % 61 Nabíjení není dokončeno 61 Konec nabíjení 61 Hlavní nabíjení skončeno 61 Sběr chyb 61 Sběr chyb + varování 61 Signální světlo 61 Ochrana proti rozjezdu 61 Akumulátor je ochlazený 62 Externí vzduchové čerpadlo – cirkulace elektrolytu 62 Nástěnný a podlahový držák 62 Páska LED 62 IP 23 62 Vzduchový filtr 62 Přenosná sada 62 Dálkové ovládání 62 Gateway Link 62 Gateway (Brána) 62 TagID Link 63 TagID 63 InterLock 63

Technické údaje 64

Selectiva 16 kW 96 V / 120 V 64

Výkonnostní třídy

Všeobecné informace

Napětí akumulátoru Typ přístroje

96 V

120 V

Uvedené kW pro výkonnostní třídy se vztahují k provedení pláště a nejsou v přímé souvislosti se skutečným výkonem přístroje.

9140 (16kW) 140 A

9160 (16kW) 160 A

12110 (16kW) 110 A

12140 (16kW) 140 A

Nabíjecí proud max. Housing Síťové napětí

E1 3~ 400 V

Bezpečnostní předpisy

Všeobecné informace

Přístroj je vyroben podle současného stavu techniky a v souladu s uznávanými bezpečnostními předpisy. Přesto při neodborné obsluze nebo nesprávném použití hrozí nebezpečí, které se týká:

ohrožení zdraví a života obsluhy nebo dalších osob,

poškození přístroje a jiného majetku provozovatele,

zhoršení efektivnosti práce s přístrojem.

Všechny osoby, které přístroj uvádějí do provozu, obsluhují, ošetřují a udržují, musí

mít odpovídající kvalifikaci,

v plném rozsahu přečíst a pečlivě dodržovat tento návod k obsluze.

Návod k obsluze přechovávejte vždy na místě, kde se s přístrojem pracuje. Kromě tohoto návodu k obsluze je nezbytné dodržovat příslušné všeobecně platné i místní předpisy týkající se prevence úrazů a ochrany životního prostředí.

Všechny popisy na přístroji, které se týkají bezpečnosti provozu, je třeba

udržovat v čitelném stavu,

nepoškozovat,

neodstraňovat,

nezakrývat, nepřelepovat ani nezabarvovat.

Umístění bezpečnostních upozornění na přístroji najdete v kapitole „Všeobecné informace“ návodu k obsluze vašeho přístroje. Jakékoli závady, které by mohly narušit bezpečný provoz přístroje, musí být před jeho zapnutím odstraněny.

Jde o vaši bezpečnost!

Okolní podmínky Provozování nebo uložení přístroje v podmínkách, které vybočují z dále uvedených

mezí, se považuje za nepředpisové. Za takto vzniklé škody výrobce neručí.

Přesné informace týkající se přípustných okolních podmínek naleznete v kapitole Technické údaje.

Síťové připojení Vysoce výkonné přístroje mohou na základě vlastního odběru proudu ovlivnit kva-

litu energie v síti.

Dopad na jednotlivé typy přístrojů se může projevit takto:

omezení přípojek, požadavky ohledně maximální přípustné síťové impedance

nebo

požadavky ohledně minimálního potřebného zkratového výkonu

vždy na rozhraní s veřejnou elektrickou sítí

viz Technické údaje

V tomto případě se provozovatel nebo uživatel přístroje musí ujistit, zda přístroj smí být připojen, případně může problém konzultovat s provozovatelem sítě.

DŮLEŽITÉ! Dbejte na bezpečné uzemnění síťového připojení!

Nebezpečí představované síťovým a nabíjecím proudem

Při práci s nabíjecími přístroji se vystavujete celé řadě nebezpečí, mezi něž patří:

ohrožení síťovým a nabíjecím proudem,

škodlivá elektromagnetická pole, která mohou představovat nebezpečí pro

osoby se srdečními stimulátory.

Úraz elektrickým proudem může být smrtelný. V principu je životu nebezpečný každý úraz elektrickým proudem. Pro zamezení úrazu elektrickým proudem při provozu:

Nedotýkejte se částí pod napětím uvnitř ani vně přístroje.

V žádném případě se nedotýkejte pólů akumulátoru.

Nezkratujte nabíjecí kabel, resp. nabíjecí svorky.

Všechny kabely a vedení musí být pevné, nepoškozené, izolované a dostatečně dimenzované. Uvolněné spoje, spálené nebo jinak poškozené či poddimenzované kabely a vedení ihned nechte opravit nebo vyměnit autorizovaným servisem.

Nebezpečí vznikající působením kyselin, škodlivých par a plynů

Akumulátory obsahují kyseliny, které mohou poškodit oči a pokožku. Navíc při nabíjení akumulátorů vznikají plyny a páry, které mohou poškodit zdraví a které jsou za jistých okolností vysoce výbušné.

Nabíjecí přístroj používejte výhradně v dobře odvětrávaných místnostech, aby nedocházelo k nahromadění výbušných plynů. Místnosti, kde se provádí nabíjení, se nepovažují za ohrožené výbuchem, je-li zaručeno přirozené či technické odvětrávání vodíku na koncentraci pod 4 %.

Během nabíjení dodržujte minimální odstup 0,5 m (19.69 in.) mezi akumulátorem a nabíjecím přístrojem. Možné zápalné zdroje a také oheň a otevřené světlo udržuje v dostatečné vzdálenosti od akumulátoru.

V žádném případě nepřerušujte během nabíjení propojení s akumulátorem (např. neodpojujte nabíjecí svorky).

V žádném případě nevdechujte vznikající plyny a výpary - Zajistěte dostatečný přívod čerstvého vzduchu.

Nepokládejte na akumulátor žádné nářadí nebo elektricky vodivé kovy, aby nedošlo ke zkratu.

Kyselina z akumulátoru se v žádném případě nesmí dostat do očí, na pokožku nebo na oblečení. Noste ochranné brýle a vhodný ochranný oděv. Potřísnění kyselinou okamžitě a důkladně omyjte čistou vodou, v případě potřeby vyhledejte lékaře.

Všeobecné pokyny pro zacházení s akumulátory

Chraňte akumulátory před znečištěním a mechanickým poškozením.

Nabité akumulátory skladujte v chladných prostorách. Při teplotě přibližně

+2 °C (35.6 °F) dochází k samovolnému vybíjení nejpomaleji. Podle pokynů výrobce akumulátoru nebo alespoň jednou týdně vizuálně

zkontrolujte, že akumulátor je naplněn kyselinou (elektrolytem) až po značku maxima. Nespouštějte zařízení, resp. okamžitě ho vypněte a nechte akumulátor

přezkoušet autorizovaným servisem v případě:

nestejnoměrné hladiny kyseliny, resp. při vysoké spotřebě vody v jednot-

livých článcích v důsledku případné závady. nepřípustného zahřátí akumulátoru přes 55 °C (131 °F).

Vlastní ochrana a ochrana jiných osob

V průběhu práce s přístrojem nepouštějte do blízkosti jiné osoby, především děti. Pokud se přesto nacházejí v blízkosti další osoby, je nutno

poučit je o všech nebezpečích (zdraví škodlivé kyseliny a plyny, ohrožení

síťovým a nabíjecím proudem atd.), dát jim k dispozici vhodné ochranné prostředky.

Před opuštěním pracoviště je zapotřebí učinit taková opatření, aby nedošlo v nepřítomnosti pověřeného pracovníka k újmě na zdraví ani k věcným škodám.

Bezpečnostní opatření v normálním provozu

Klasifikace přístrojů podle EMC

Přístroje provozujte pouze na rozvodné síti s ochranným vodičem a vybavené zásuvkou s ochranným kontaktem. Provozování přístroje na síti bez ochranného vodiče a jeho připojení na zásuvku bez ochranného kontaktu se považuje za hrubou nedbalost. Za takto vzniklé škody výrobce neručí.

Používání přístroje musí odpovídat stupni krytí uvedenému na jeho výkonovém štítku.

Jestliže přístroj vykazuje nějaké poškození, v žádném případě ho neuvádějte do provozu.

U síťového a vlastního přívodního kabelu nechte elektrotechnickým odborníkem v pravidelných intervalech přezkoušet funkčnost ochranného vodiče.

Bezpečnostní zařízení, která nejsou plně funkční, a součásti přístroje, které nejsou v bezvadném stavu, nechte před zapnutím přístroje vyměnit v autorizovaném servisu.

Bezpečnostní zařízení neobcházejte ani nevyřazujte z funkce.

Po vestavbě je třeba mít k dispozici jednu volně přístupnou síťovou zástrčku.

Přístroje emisní třídy A:

Jsou určeny pouze pro použití v průmyslových oblastech.

V jiných oblastech mohou způsobovat problémy související s vedením a

zářením.

Přístroje emisní třídy B:

Splňují emisní požadavky pro obytné a průmyslové oblasti. Toto platí také pro

obytné oblasti s přímým odběrem energie z veřejné nízkonapěťové sítě.

Klasifikace přístrojů dle EMC podle výkonového štítku nebo technických údajů.

Opatření EMC Ve zvláštních případech může i přes dodržení normovaných hraničních hodnot

emisí dojít k ovlivnění ve vyhrazené oblasti použití (např. v případě, že jsou v prostoru umístěné citlivé přístroje nebo se v blízkosti nachází radiové a televizní přijímače). V případě, že se toto rušení vyskytne, je povinností provozovatele přijmout opatření, která rušení odstraní.

Zálohování dat Uživatel je odpovědný za zálohování dat při změně nastavení oproti továrnímu na-

stavení přístroje. Výrobce neručí za ztrátu či vymazání vašich uživatelských nastavení uložených v tomto zařízení.

Údržba Před každým uvedením do provozu přezkoušejte síťovou zástrčku a kabel, dále

nabíjecí kabely a nabíjecí svorky, zda nejsou poškozené. V případě znečištění očistěte plášť přístroje měkkým hadříkem a výhradně pomocí čisticích prostředků bez rozpouštědel.

Opravy a údržba Opravné a výměnné práce mohou být prováděny výhradně autorizovaným od-

borným servisem. Používejte pouze originální náhradní a spotřební díly (platí i pro normalizované součásti). U dílů pocházejících od jiných výrobců nelze zaručit, že jsou navrženy a vyrobeny tak, aby vyhověly bezpečnostním a provozním nárokům.

Změny, vestavby či přestavby jsou povoleny pouze se svolením výrobce.

Povinnosti provozovatele

Bezpečnostní přezkoušení

Provozovatel se zavazuje, že s přístrojem budou pracovat pouze osoby, které

jsou seznámeny se základními předpisy týkajícími se pracovní bezpečnosti

a předcházení úrazům a jsou zaškoleny v zacházení s přístrojem, přečetly tento návod k obsluze, zvláště kapitolu „Bezpečnostní předpisy“, po-

rozuměly všemu a stvrdily toto svým podpisem, jsou vyškoleny v souladu s požadavky na výsledky práce.

V pravidelných intervalech ověřujte, zda pracovní činnost personálu odpovídá zásadám bezpečnosti práce.

Výrobce doporučuje nechat provést alespoň jednou za 12 měsíců bezpečnostní přezkoušení přístroje.

Bezpečnostní přezkoušení smí provádět pouze oprávněný elektrotechnik

po provedené změně,

po vestavbě nebo přestavbě,

po opravě a údržbě,

nejméně jednou za 12 měsíců.

Při bezpečnostních přezkoušeních respektujte odpovídající národní a mezinárodní předpisy.

Bližší informace o bezpečnostním přezkoušení dostanete v servisním středisku, které vám na přání poskytne požadované podklady, normy a směrnice.

Označení na přístroji

Likvidace Odpadní elektrická a elektronická zařízení musí být sbírána odděleně a

Přístroje s označením CE vyhovují základním požadavkům příslušných směrnic.

Přístroje označené certifikací EAC splňují požadavky obdobných norem platných pro Rusko, Bělorusko, Kazachstán, Arménii a Kyrgyzstán.

recyklována způsobem šetrným k životnímu prostředí v souladu se směrnicí EU a vnitrostátními právními předpisy. Použité spotřebiče je třeba odevzdat obchodníkovi nebo prostřednictvím místního autorizovaného systému sběru a likvidace odpadu. Správná likvidace starého přístroje podporuje udržitelnou recyklaci materiálových zdrojů. Ignorování může vést k potenciálním dopadům na zdraví / životní prostředí.

Obalové materiály

Tříděný sběr. Zjistěte si, jaké předpisy platí ve vaší obci. Zmenšete objem kartonů.

Autorské právo Autorské právo na tento návod k obsluze zůstává výrobci.

Text a vyobrazení odpovídají technickému stavu v době zadání do tisku. Změny vyhrazeny. Obsah tohoto návodu k obsluze nezakládá žádné nároky ze strany kupujícího. Uvítáme jakékoliv návrhy týkající se zlepšení dokumentace a upozornění na případné chyby v návodu k obsluze.

Všeobecné informace

Vysvětlení bezpečnostních pokynů

NEBEZPEČÍ!

Označuje bezprostředně hrozící nebezpečí,

které by mělo za následek smrt nebo velmi těžká zranění, pokud by nebylo

▶

odstraněno.

VAROVÁNÍ!

Označuje případnou nebezpečnou situaci,

která by mohla mít za následek smrt nebo velmi těžká zranění, pokud by ne-

▶

byla odstraněna.

POZOR!

Označuje případnou závažnou situaci,

která by mohla mít za následek drobná poranění nebo lehká zranění a mate-

▶

riální škody, pokud by nebyla odstraněna.

UPOZORNĚNĹ!

Upozorňuje na možné ohrožení kvality pracovních výsledků a na případné poškození zařízení.

Koncepce přístroje

Předpisové použití

Nabíjecí systémy akumulátorů ve třífázové oblasti se vyznačují inteligentní technologií nabíjení. Úspěšná Active Inverter Technology se přizpůsobuje aktuálním potřebám akumulátoru a dodává mu pouze proud, který je skutečně zapotřebí.

Tato technologie je uložena v robustním plášti podle průmyslových standardů. Maximálně kompaktní konstrukce splňuje veškeré požadavky na bezpečnostní standardy, snižuje nároky na prostor, chrání součástky a tím prodlužuje jejich životnost.

Přístroj je vybaven grafickým displejem, integrovaným dataloggerem, novým rozhraním a dalšími funkcemi a díky tomu je dokonale připraven pro budoucí použití.

Nabíjecí přístroj slouží pro nabíjení následně uvedených akumulátorů. Jakékoliv jiné a tento rámec přesahující použití se nepovažuje za předpisové. Za škody vzniklé nepředpisovým použitím výrobce neručí. K předpisovému používání přístroje patří rovněž

dodržování všech pokynů uvedených v návodu k obsluze

pravidelná kontrola síťových a nabíjecích kabelů

VAROVÁNÍ!

Nebezpečí při nabíjení suchých baterií (primárních článků) a nedobíjecích baterií.

Následkem mohou být těžká poranění a materiální škody.

Nabíjejte pouze typy akumulátorů uvedené níže.

▶

VAROVÁNÍ!

Nebezpečí v důsledku připojení nevhodných akumulátorů k nabíjecímu přístroji.

Následkem mohou být těžká poranění a materiální škody v důsledku unikajících plynů, vznícení nebo exploze.

K nabíjecímu přístroji připojujte pouze akumulátory, které jsou na základě

▶

svého typu, napětí a kapacity pro nabíjecí přístroj vhodné a odpovídají nastavením nabíjecího přístroje.

Nabíjecí přístroj je určen pro nabíjení olověných akumulátorů a NiCd akumulátorů. Nabíjecí přístroj nastavte na nabíjený typ akumulátoru:

Pb akumulátory WET (PzS, GiS…):

Odvětrávané, uzavřené olověné akumulátory WET s tekutým elektrolytem. Pb gelové akumulátory (PzV, GiV…):

Ventilem řízené, hermeticky uzavřené olověné akumulátory (VRLA) s pevně vázaným elektrolytem (gel nebo vlies). NiCd akumulátory:

Uzavřené nebo hermeticky uzavřené NiCd akumulátory s tekutým elektrolytem. Pb-CSM akumulátory WET (Copper Strained Metal):

Uzavřené olověné CSM akumulátory s tekutým elektrolytem. Akumulátory Lead Crystal:

Akumulátory s technologií Lead Crystal typu EVFJ/CNFJ.

Síťové připojení

Bezvadná funkce přístroje závisí na řádné manipulaci. Přístroj se při manipulaci v žádném případě nesmí tahat za kabel.

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká zranění nebo smrt.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě. Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí. V případě potřeby používejte pro síťové připojení přístroje výhradně proudový

▶

chránič typu B.

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smějí provádět jen odborně

▶

vyškolené osoby. Tento dokument je nutné přečíst a porozumět mu.

▶

Všechny návody k obsluze systémových komponent, zejména bezpečnostní

▶

předpisy, je nutné přečíst a porozumět jim.

VAROVÁNÍ!

Nebezpečí v důsledku chybného nebo nedostatečného napájení.

Následkem mohou být těžká poranění a materiální škody.

Požadavky na napájení popsané v kapitole „Technické údaje“ musejí být

▶

splněny.

Nabíjecí kabely

VAROVÁNÍ!

Nebezpečí v důsledku volně ležících nabíjecích kabelů.

Následkem mohou být těžká poranění a materiální škody. Hrozí nebezpečí zakopnutí nebo zamotání osob do vytažených, volných kabelů.

Nabíjecí kabely pokládejte tak, aby o ně nikdo nemohl zakopnout nebo se do

▶

nich zamotat.

VAROVÁNÍ!

Při přerušení nabíjecího procesu vytažením nabíjecí zástrčky hrozí nebezpečí.

Následkem mohou být těžká poranění a materiální škody. Vznikající jiskry mohou zapálit nabíjecí plyny, které se tvoří při nabíjení, a následně mohou vyvolat požár nebo explozi.

Po skončení nabíjecího procesu nabíjecí kabely naviňte, popř. odložte na ka-

▶

belový držák, pokud je k dispozici.

Správné uložení síťových/ nabíjecích kabelů

POZOR!

Nebezpečí přehřátí v důsledku nesprávně uložených síťových/nabíjecích kabelů.

Nebezpečí poškození komponent.

Síťový/nabíjecí kabel pokládejte bez smyček.

▶

Síťový/nabíjecí kabel nezakrývejte.

▶

Nabíjecí kabely delší než 5 m (16 ft. 4.85 in.) pokládejte samostatně (bez

▶

vázání). Nabíjecí kabely delší než 5 m (16 ft. 4.85 in.) mohou vykazovat zvýšenou povr-

▶

chovou teplotu (pozor na horké povrchy). Zvláště v následujících případech dbejte, aby povrchová teplota nabíjecích

▶

kabelů nepřekročila 80 °C (176 °F):

- okolní teplota je 30 °C (86 °F) nebo vyšší

- průřez nabíjecího kabelu je 95 mm2 nebo větší

- délka nabíjecího kabelu je 5 m (16 ft. 4.85 in.) nebo větší Výměnu síťového/nabíjecího kabelu smí provádět jen elektrotechnický od-

▶

borník.

Varovná upo-

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Platform E1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max. PAC max.

UDC nom.

IDC max.

xxxxxxxx

4,010,xxx

xxxx

Selectiva x.0 xxxx xxkW

zornění na přístroji

Nabíjecí přístroj je na výkonovém štítku opatřen bezpečnostními symboly. Tyto bezpečnostní symboly nesmí být odstraněny ani zabarveny.

Úraz elektrickým proudem může být smrtelný. Plášť přístroje smí otevřít pouze servisní technik proškolený výrobcem. Před zahájením prací při otevřeném plášti musí být přístroj odpojený od sítě. Pomocí vhodného měřicího přístroje se ujistěte, že elektricky nabité díly (např. kondenzátory) jsou úplně vybité. Zajistěte, aby přístroj zůstal odpojený od sítě až do skončení všech prací.

Funkce přístroje používejte teprve po přečtení celého návodu k obsluze.

Možné zápalné zdroje, oheň, jiskry a otevřené světlo udržujte v dostatečné vzdálenosti od akumulátoru.

Nebezpečí exploze! Při nabíjení se z akumulátoru uvolňuje výbušný plyn.

Kyselina v akumulátoru je žíravina a v žádném případě se nesmí dostat do očí, na pokožku nebo na oblečení.

Během nabíjení zajistěte dostatečný přívod čerstvého vzduchu.

Přístroj může způsobovat chybové proudy DC v ochranném vodiči. Pokud se na síťové straně použije bezpečnostní zařízení proti chybovému proudu (RCD) na ochranu před úrazem elektrickým proudem, musí toto zařízení odpovídat typu B.

Výrobek nevyhazujte do domovního odpadu, ale zlikvidujte jej podle předpisů pro likvidaci starých elektrických a elektronických zařízení, které platí v místě instalace.

Varovná upo-

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

zornění uvnitř přístroje

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká zranění nebo smrt.

Plášť přístroje smí otevřít pouze servisní technik proškolený výrobcem.

▶

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě. Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí. Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité. Pomocí dobře čitelného a srozumitelného varovného štítku zajistěte, aby

▶

přístroj zůstal až do skončení všech prací odpojený od sítě.

Předpisy pro umístění

VAROVÁNÍ!

Nebezpečí v důsledku pádu, resp. převrácení přístroje.

Následkem mohou být těžká poranění a materiální škody.

Zajistěte stabilitu všech systémových komponent.

▶

Při použití podlahového upevnění nebo nástěnného držáku vždy zajistěte

▶

pevné usazení všech upevňovacích prvků. Přístroje s hmotností větší než 25 kg (55.12 lb.) musí přenášet minimálně 2

▶

osoby. Při regálové montáži musí nosnost police odpovídat alespoň hmotnosti

▶

přístroje.

Přístroj je přezkoušen na krytí IP 20, které znamená:

Ochranu před vniknutím cizích těles o průměru větším než 12,5 mm (0.49

in.). Žádnou ochranu proti vodě.

Přístroj může být v souladu s krytím IP 20 instalován a provozován v suchých uzavřených prostorách. Zamezte působení vlhkosti.

Povolená provozní poloha přístroje je

(a)

vodorovná.

Vzduch v okolí přístroje nesmí obsahovat páry akumulátorové kyseliny. Proto je zapotřebí vyhnout se instalaci přístroje přímo nad nabíjenými akumulátory.

Chladicí vzduch

Přístroj je zapotřebí umístit tak, aby chladicí vzduch mohl nerušeně proudit příslušnými otvory v plášti. Otvory pro vstup a výstup vzduchu musejí být volně přístupné minimálně do vzdálenosti 0,2 m (7.874 in.). Okolní vzduch nesmí obsahovat

nadměrné množství prachu

elektricky vodivé částice (saze nebo kovové piliny)

zdroje tepla

Nasávání chladicího vzduchu dovnitř a jeho proudění ven je na následujících obrázcích naznačeno šipkami.

UPOZORNĚNĹ!

Nebezpečí v důsledku částečně nebo zcela zakrytých vstupních a výstupních větracích otvorů.

Může dojít k hmotným škodám.

Při uspořádání více přístrojů za sebou by se tyto přístroje neměly nacházet v

▶

jedné ose.

Pokud jsou přístroje uspořádány v řadě za sebou, je nutné udržovat mezi nimi následující odstupy:

16 kW (E1): minimální vzdálenost 60 cm (1 ft. 11.62 in.)

Nástěnný držák

312

VAROVÁNÍ!

Nebezpečí v důsledku chybně provedených prací a padajících přístrojů.

Následkem mohou být těžká poranění a materiální škody.

Tuto montáž mohou provádět pouze vyškolení odborní pracovníci.

▶

Dodržujte bezpečnostní předpisy uvedené v návodu k obsluze nabíjecího

▶

přístroje. V závislosti na podkladu jsou zapotřebí různé hmoždinky a šrouby.

▶

Hmoždinky a šrouby proto nejsou součástí dodávky.

▶

Za správný výběr vhodných hmoždinek a šroubů je odpovědný montážní pra-

▶

covník.

VAROVÁNÍ!

Nebezpečí v důsledku pádu, resp. převrácení přístroje.

Následkem mohou být těžká poranění a materiální škody.

Zkontrolujte pevné utažení veškerých šroubových spojení.

▶

Používejte pouze s nabíjecím přístrojem Selectiva 8–18 kW od společnosti

▶

Fronius. Přístroj montujte vodorovně.

▶

16 kW (E1)

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20 (.79)

110

(4.33)

mm (in.)

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

(.24)

7 (.28)

8.5 (.33)

(.24)

(.98)

76 (2.99)

(2.36)

mm (in.)

16 kW (E1)

Schéma otvorů

Externí StartStop

Hmotnost nástěnného držáku:

16 kW (E1)

VAROVÁNÍ!

Nebezpečí při rozpojení konektorového spoje během nabíjení

Následkem mohou být těžká poranění a materiální škody.

Během nabíjení nerozpojujte konektorový spoj.

▶

Nedotýkejte se kontaktů pod napětím na nabíjecí zástrčce.

▶

3,15 kg (6.49 lb.)

Externí funkce Start-Stop je standardně vestavěná.

Pomocí externí funkce Start-Stop je možné řídit proces nabíjení jak prostřednictvím pomocného kontaktu, tak také prostřednictvím externího spínače.

Pokud je během procesu nabíjení odpojen nabíjecí kabel, externí funkce StartStop zabrání jiskření a tím prodlouží životnost kontaktů.

Ovládací prvky a přípojky

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Ovládací prvky a přípojky

Č. Funkce

(1) Přípojka USB

Přípojka USB podporuje aktualizaci přístroje a protokolování parametrů nabíjení při procesu nabíjení prostřednictvím USB ﬂash disku. Je přípustný napájecí proud maximálně 0,5 A.

(2) Pozice pro volitelné dálkové

ovládání, 13V světelnou signalizaci nebo InterLock.

(3) Pozice pro rozšířenou výbavu

externí Start/Stop nebo pro rozšířenou výbavu teplotně řízeného nabíjení.

Č. Funkce

(4) Nabíjecí kabel (-)

(5) Nabíjecí kabel (+)

(6) Pozice pro rozšířené výbavy s vazbou na relé.

(např. Aquamatic) Podrobné informace k tomuto tématu naleznete v kapitole Rozšířená výbava.

(7) Pozice pro rozšířenou výbavu interní cirkulace elektrolytu.

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

Výstup stlačeného vzduchu

(8) Pozice pro rozšířenou výbavu interní cirkulace elektrolytu.

Nasávání vzduchu se vzduchovým filtrem

(9) Napájecí kabel

(10) Volitelná LED lišta.

Svítí v barvě odpovídající stavu nabití. Indikace je vysvětlena v části Ovládací panel.

(11) Ovládací panel

(12) Připojovací část pro rozšířenou výbavu

Připojovací část je přístupná pouze po odstranění přípojného panelu na čelní straně přístroje. Dbejte na varovná upozornění uvedená v kapitole „Rozšířená výbava“, část „Bezpečnost“.

Přípojky 18pólového konektoru pro volitelné doplňky na PC-Boardu PControl uvnitř pláště

Plug

Code Function

Plug

Code Function

17 G / 2 Ext. LED Green

Remote Control wire 2

InterLock wire Green

CBG Easy VCC

15 Y / 3 Ext. LED Yellow 16 R / 4 Extern LED Red

Remote Control wire 3

InterLock wire Yellow

CBG Easy De-

tect

13 B Ext. LED Blue

InterLock wire Brown

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

18 13V /113 V Ext. LED

Power Supply Remote Cont-

rol wire 1

Remote Control wire 4

InterLock wire White

14 Dete Detect

10 13VO13 V Power

Supply

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start / Stop Extern Start / Stop

Gateway / Cloud

Battery Link

Ovládací panel

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

Č. Funkce

(1) Displej

Zobrazení aktuálních parametrů nabíjení. Zobrazení nastavených hodnot.

(2) Tlačítko „Menu“

Výběr požadované nabídky. Návrat do nadřízené nabídky.

(3) Tlačítka se šipkami nahoru/dolů

Výběr požadované položky nabídky. Nastavení požadované hodnoty.

(4) Tlačítko „Pauza/Start“

Přerušení a opětovné spuštění nabíjecího procesu. Potvrzení položky nabídky nebo nastavení.

(5) Indikace „Akumulátor je ochlazený“ (modrá)

Signalizuje ochlazený a k provozu připravený akumulátor. Nepřetržitě svítí: Po skončení nabíjení bylo dosaženo nastaveného času chlazení nebo volitelně teploty akumulátoru. Bliká v sekundových intervalech: Dodatečně zareagoval indikátor doplnění vody. Podrobné informace k tomuto tématu naleznete v kapitole Displej, část Další funkce.

(6) Indikace „Chyba“ (červená)

Nepřetržitě svítí: Přístroj hlásí chybu. Aktuální situace neumožňuje řádné

nabíjení. Pokud svítí červená indikace, nesmí probíhat nabíjení (nabíjení je přerušeno). Na displeji se zobrazí příslušná stavová zpráva.

Krátce blikne každé 3 sekundy: Přístroj vydává varování. Parametry nabíjení jsou nevhodné, nabíjení přesto pokračuje. Na displeji se střídavě zobrazuje odpovídající stavová zpráva a stav nabití.

(7) Indikace „Nabíjení“ (žlutá)

Svítí: během nabíjení. Bliká: pokud bylo nabíjení přerušeno.

(8) Indikace „Akumulátor je nabitý“ (zelená)

Nepřetržitě svítí: Nabíjení je skončené. Bliká v sekundových intervalech: Nabíjení je skončené. Dodatečně zarea-

goval indikátor doplnění vody.

Nabíjení akumulátoru

První uvedení do provozu

Po prvním připojení nabíjecího přístroje k síti se přístroj nachází v režimu SETUP.

V tomto režimu je třeba provést nebo potvrdit následující základní nastavení:

Jazyk (Angličtina, Němčina, Francouzština…)

Datum, čas a časové pásmo

Délka a průřez nabíjecích kabelů

Typ akumulátoru, charakteristika, počet článků a doba nabíjení nebo kapacita

akumulátoru

Zapojte síťovou zástrčku nabíjecího přístroje do elektrické sítě.

Pomocí tlačítek „nahoru/dolů“

zvolte požadovaný jazyk nabídky. Potvrďte pomocí tlačítka „Pauza/

Start“.

Výchozí jazyk je angličtina.

Pomocí tlačítek „nahoru/dolů“

zvolte požadované časové pásmo. Potvrďte pomocí tlačítka „Pauza/

Start“.

Výchozí časové pásmo je UTC+1 Central European Time (Berlín).

Je třeba provést následující nastavení:

Letní čas ZAP/VYP

Formát hodin

Čas

Datum

Pomocí tlačítek „nahoru/dolů“ pro-

veďte požadované nastavení. Provedené nastavení potvrďte po-

mocí tlačítka „Pauza/Start“.

Výchozí nastavení je Letní čas ZAP a 24hodinový formát.

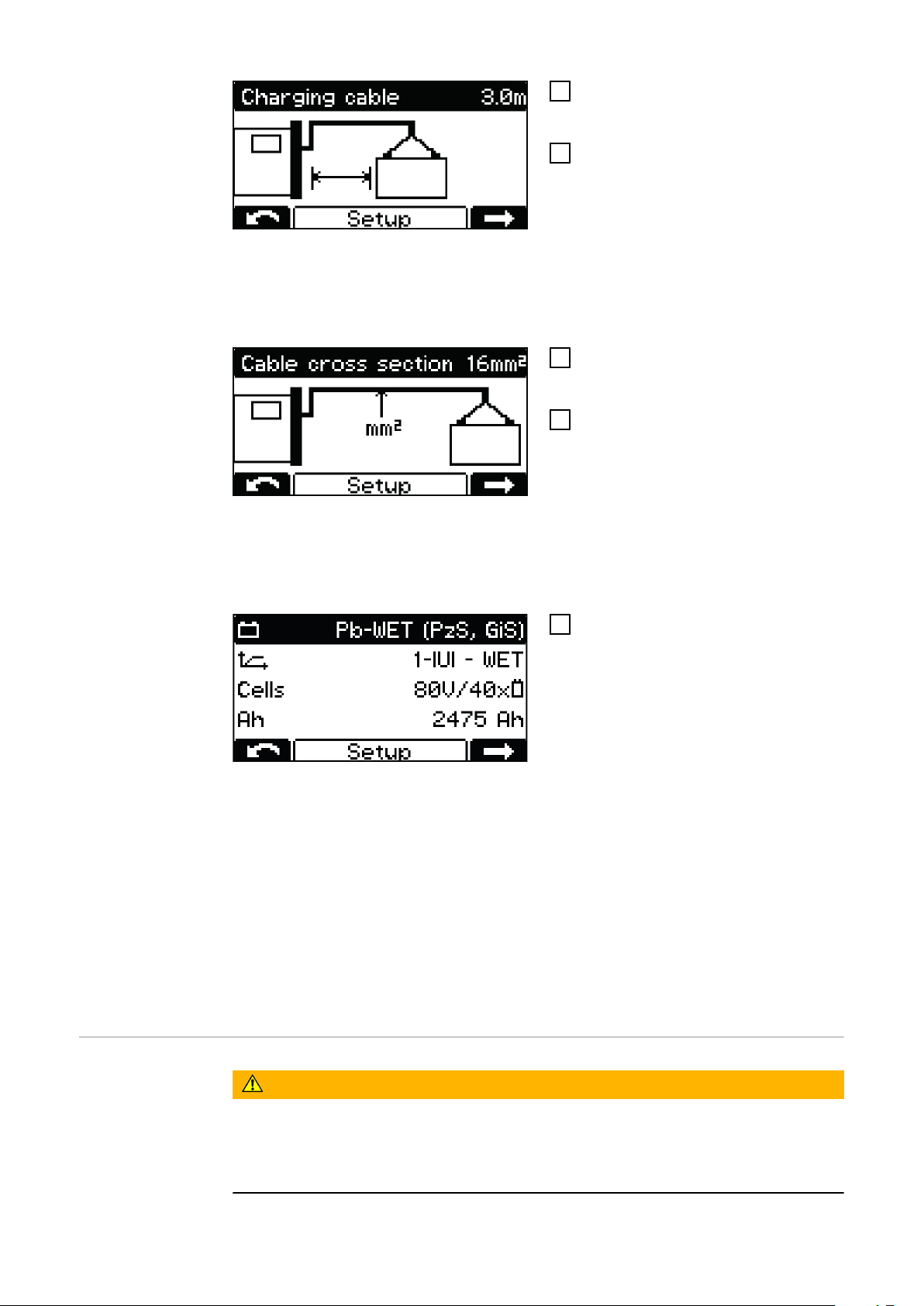

Pomocí tlačítek „nahoru/dolů“ na-

stavte příslušnou délku nabíjecích kabelů.

Potvrďte pomocí tlačítka „Pauza/

Start“.

Nabíjecí přístroj je konfigurovaný se správnou délkou nabíjecích kabelů na základě objednávky.

Nesprávně nastavená délka nabíjecích kabelů může negativně ovlivnit proces nabíjení!

Pomocí tlačítek „nahoru/dolů“ na-

stavte příslušný průřez nabíjecích kabelů.

Potvrďte pomocí tlačítka „Pauza/

Start“.

Nabíjecí přístroj je konfigurovaný se správným průřezem nabíjecích kabelů na základě objednávky.

Nesprávně nastavený průřez nabíjecích kabelů může negativně ovlivnit proces nabíjení!

Pokud je zobrazená konfigurace

nabíjení správná, potvrďte konfiguraci nabíjení pomocí tlačítka „Pauza/Start“.

Nabíjecí přístroj je předkonfigurovaný na základě objednávky.

Pokud byl nabíjecí přístroj objednán bez dodatečné konfigurace, výchozí nastavení je následující:

Typ akumulátoru Pb WET (pro PzS, GiS)

Charakteristika 1 - IUI - WET

Maximální počet článků určený pro nabíjecí přístroj

Maximální kapacita akumulátoru určená pro nabíjecí přístroj

Pokud konfigurace neodpovídá použitému akumulátoru, je nutné provést odpovídající přizpůsobení parametrů.

Podrobné informace o parametrech nabíjecího přístroje naleznete v kapitole Displej, část Konfigurační režim.

Nabíjecí proces

VAROVÁNÍ!

Nebezpečí v důsledku úniku kyseliny z akumulátoru nebo exploze při nabíjení vadných akumulátorů.

Následkem mohou být těžká poranění a materiální škody.

Před začátkem nabíjení se ujistěte o plné funkčnosti nabíjeného akumulátoru.

▶

VAROVÁNÍ!

Nebezpečí v důsledku nesprávného typu akumulátoru a chybných nastavení nabíjení.

Následkem mohou být těžká poranění a materiální škody.

Před začátkem nabíjení se ujistěte, že je na nabíjecím přístroji nastaven

▶

správný typ akumulátoru. Před nabíjením je třeba pro jednotlivé typy akumulátoru provést následující

▶

nastavení: Nabíjecí křivka Jmenovité napětí (počet akumulátorových článků) Kapacita akumulátoru (Ah) nebo doba nabíjení (h)

Podrobné informace o parametrech nabíjecího přístroje naleznete v kapitole Displej, část Konfigurační režim.

UPOZORNĚNĹ!

Nebezpečí vzniku materiálních škod v důsledku silného znečištění kontaktů nabíjecí zástrčky.

Na základě takto zvýšeného přechodového odporu může dojít k přehřátí a k následnému poškození nabíjecí zástrčky.

Kontakty nabíjecí zástrčky udržujte čisté a v případě potřeby je vyčistěte.

▶

Zapojte síťovou zástrčku nabíjecího přístroje do elektrické sítě.

Následuje dotaz, zda byly nastaveny správné parametry pro nabíjený akumulátor.

Poté se zobrazí displej ve standardním režimu. Na displeji jsou zobrazeny parametry nabíjecího přístroje:

typ akumulátoru (např. Pb-WET)

nabíjecí charakteristika (např. IUI)

jmenovité napětí (např. 48 V)

kapacita (např. 300 Ah)

den v týdnu, čas a datum

Parametry nabíjecího přístroje lze individuálně nastavit. Podrobné informace o parametrech nabíjecího přístroje naleznete v kapitole Displej, část Konfigurační režim. Zajistěte, aby nabíjený akumulátor vyhovoval konfiguraci nabíjecího přístroje.

Zapojte nabíjecí zástrčku.

Nabíjecí přístroj rozpozná připojený akumulátor a zahájí nabíjecí proces. Pokud je aktivováno zpoždění startu, nabíjecí proces se spustí po uplynutí nastavené doby zpoždění. Podrobné informace k tomuto tématu naleznete v kapitole Displej, část Konfigurační režim.

Během procesu nabíjení se na displeji zobrazují následující hodnoty:

Aktuální nabíjecí proud (A)

Aktuální nabíjecí napětí (V)

Dodaný náboj (Ah)

Teplota akumulátoru u rozšířené výbavy „Teplotně řízené nabíjení“

Doba (hh:mm) od zahájení nabíjení

Symbol akumulátoru slouží jako indikace aktuálního stavu nabití. Čím více pruhů je zobrazeno, tím dále proces nabíjení pokročil. Jakmile je akumulátor zcela nabitý, zobrazí se počitadlo minut (obr. vpravo). Toto počitadlo udává minuty, které uplynuly od konce nabíjení, a pokud se používá více nabíjecích přístrojů, slouží jako pomůcka pro snazší určení akumulátoru, který je již nejvíce ochlazený.

Pokud se však namísto počitadla minut nadále zobrazuje standardní displej:

Pomocí tlačítek „nahoru/dolů“ přepínejte mezi počitadlem minut a stan-

dardním displejem.

Pokud je akumulátor zcela nabitý, jsou všechny 4 pruhy symbolu akumulátoru zobrazeny černě. Jakmile je akumulátor plně nabitý, svítí zelená indikace.

Akumulátor je stále připraven k

provozu. Akumulátor může zůstat připojený

k nabíjecímu přístroji libovolně dlouho. Udržovací nabíjení působí proti sa-

movolnému vybíjení akumulátoru.

Přerušení nabíjecího procesu

Proces nabíjení přerušíte následujícím způsobem:

Stiskněte tlačítko „Pauza/Start“.

Zatímco je nabíjecí proces přerušen:

Indikace „Nabíjení“ (žlutá) bliká.

Chcete-li v procesu nabíjení pokračovat:

Stiskněte znovu tlačítko „Pauza/Start“.

Dokud je k nabíjecímu přístroji připojen akumulátor, je možné pomocí tlačítka „Pauza/Start“ přerušovat a znovu spouštět jen proces nabíjení. Změna režimu zobrazení pomocí tlačítka „Menu“, podle popisu v kapitole Displej, je možná pouze po odpojení akumulátoru od nabíjecího přístroje.

Ukončení nabíjecího procesu

VAROVÁNÍ!

Nebezpečí v důsledku vznícení výbušného plynu následkem jiskření při odpojování nabíjecích kabelů.

Následkem mohou být těžká poranění a materiální škody.

Před odpojením nabíjecí zástrčky ukončete proces nabíjení stisknutím

▶

tlačítka „Pauza/Start“.

VAROVÁNÍ!

Nebezpečí při rozpojení konektorového spoje během nabíjení

Následkem mohou být těžká poranění a materiální škody.

Během nabíjení nerozpojujte konektorový spoj.

▶

Nedotýkejte se kontaktů pod napětím na nabíjecí zástrčce.

▶

UPOZORNĚNĹ!

Nebezpečí poškození akumulátoru při odpojování akumulátoru od nabíjecího přístroje, pokud proces nabíjení není zcela dokončen.

Následkem může být poškození akumulátoru.

Jakmile je akumulátor plně nabitý (svítí zelená indikace „Akumulátor je na-

▶

bitý“), nejprve jej odpojte od nabíjecího přístroje.

Když je akumulátor plně nabitý a ochlazený, svítí následující indikace:

Indikace „Akumulátor je nabitý“

(zelená) Indikace „Akumulátor je ochla-

zený“ (modrá)

Abyste dosáhli optimální životnosti akumulátoru, podle následujícího popisu odpojujte akumulátor od nabíjecího přístroje, až když kromě zelené indikace svítí také modrá indikace „Akumulátor je ochlazený“. Pokud používáte více nabíjecích přístrojů, odeberte nejprve ten akumulátor, který je nabitý nejdelší dobu (a je tedy nejchladnější).

Chcete-li proces nabíjení ukončit:

Stiskněte tlačítko „Pauza/Start“.

Odpojte nabíjecí zástrčku.

Proces nabíjení s rozšířenou výbavou InterLock

VAROVÁNÍ!

Nebezpečí v důsledku úniku kyseliny z akumulátoru nebo exploze při nabíjení vadných akumulátorů.

Následkem mohou být těžká poranění a materiální škody.

Před začátkem nabíjení se ujistěte o plné funkčnosti nabíjeného akumulátoru.

▶

VAROVÁNÍ!

Nebezpečí v důsledku nesprávného typu akumulátoru a chybných nastavení nabíjení.

Následkem mohou být těžká poranění a materiální škody.

Před začátkem nabíjení se ujistěte, že je na nabíjecím přístroji nastaven

▶

správný typ akumulátoru. Před nabíjením je třeba pro jednotlivé typy akumulátoru provést následující

▶

nastavení: Nabíjecí křivka Jmenovité napětí (počet akumulátorových článků) Kapacita akumulátoru (Ah) nebo doba nabíjení (h)

Podrobné informace o parametrech nabíjecího přístroje naleznete v kapitole Displej, část Konfigurační režim.

UPOZORNĚNĹ!

Nebezpečí vzniku materiálních škod v důsledku silného znečištění kontaktů nabíjecí zástrčky.

Na základě takto zvýšeného přechodového odporu může dojít k přehřátí a k následnému poškození nabíjecí zástrčky.

Kontakty nabíjecí zástrčky udržujte čisté a v případě potřeby je vyčistěte.

▶

Následně je popsána rozšířená výbava InterLock, která slouží jako informační rozšíření stávajících oddílů „Proces nabíjení“, „Přerušení nabíjecího procesu“ a „Ukončení nabíjecího procesu“.

Zahájení nabíjení:

Je-li provedena rozšířená výbava InterLock, nabíjecí přístroj začne nabíjet v režimu InterLock, když jsou oba akumulátory připojeny k oběma nabíjecím přístrojům.

Pokud je připojen pouze jeden akumulátor, zobrazí se na displeji následující upozornění „InterLock: Connect Second Battery“ (InterLock: Připojte druhý akumulátor) a žlutá kontrolka začne blikat.

Pokud je externí funkce Start/Stop připojená jen u jednoho akumulátoru, zobrazí se na displeji nabíjecího přístroje s připojenou externí funkcí Start/ Stop upozornění „Check other Charger“ (Zkontrolujte druhý nabíjecí přístroj).

Přerušení nabíjecího procesu:

Nabíjecí proces na obou nabíjecích přístrojích se přeruší (Break Mode), pokud dojde k poruše nebo je-li na jednom z obou nabíjecích přístrojů stisknuto tlačítko Pauza/Start.

V horní pravé části displeje se zobrazí upozornění „STOPPED“ (Zastaveno). Po odstranění závady nebo po opětovném stisknutí tlačítka Pauza/ Start (Stop) na jednom z nabíjecích přístrojů bude nabíjecí proces automaticky pokračovat.

Ukončení nabíjecího procesu:

Symbol akumulátoru slouží jako indikace aktuálního stavu nabití. Čím více pruhů je zobrazeno, tím dále proces nabíjení pokročil. Jakmile jsou oba akumulátory plně nabité, zobrazí se počítadlo minut (obrázek vpravo) a začne svítit zelená kontrolka.

Akumulátor je stále připraven k

provozu. Akumulátor může zůstat připojený

k nabíjecímu přístroji libovolně dlouho. Udržovací nabíjení působí proti sa-

movolnému vybíjení akumulátoru.

Displej

Přehled režimů zobrazení

Přístroj nabízí následující režimy zobrazení:

Č. Funkce

Standardní režim

Ve standardním režimu se na displeji zobrazují parametry nabíjení.

Statistický režim

Nabízí vizualizaci četnosti jednotlivých provozních stavů přístroje, ukazuje celkový počet nabíjení, přehled ampérhodin (Ah) odevzdaných absolutně a v průměru na jedno nabíjení, stejně jako množství odebrané elektrické energie.

Režim historie

Poskytuje informace o parametrech všech uložených procesů nabíjení.

Konfigurační režim

Konfigurační režim umožňuje veškerá nastavení přístroje a procesu nabíjení.

Režim USB

Režim USB podporuje aktualizaci přístroje, zabezpečení a načtení konfigurací přístroje, stejně jako protokolování nabíjecích parametrů během procesu nabíjení prostřednictvím USB ﬂash disku.

Dokud je k nabíjecímu přístroji připojen akumulátor, lze přerušovat a znovu spouštět proces nabíjení jen pomocí tlačítka „Pauza/Start“. Změna režimu zobrazení pomocí tlačítka „Menu“, podle popisu v následujících odstavcích vysvětlujících jednotlivé režimy, je možná pouze po odpojení akumulátoru od nabíjecího přístroje.

Standardní režim

Během přestávky v nabíjení je k dispozici výběr z nabídky, avšak v omezené míře. Režimy zobrazení, které jsou přesně popsané níže, jsou v tomto případě dostupné takto:

Statistický režim a režim historie zůstávají neomezené.

V konfiguračním režimu lze vyvolat následující údaje:

Datum a čas

Sériové číslo přístroje

Verze hardwaru a sériové číslo

Software: hlavní software, sekundární software, primární software a verze

charakteristik

V režimu USB jsou proveditelné všechny položky kromě „Aktualizace“ a „Načíst konfiguraci“.

Po zapojení síťové zástrčky do elektrické sítě se displej automaticky nachází ve standardním režimu.

Výběr z nabídky

Ve standardním režimu se na displeji zobrazují tyto parametry nabíjecího přístroje:

typ akumulátoru (např. Pb-WET)

nabíjecí charakteristika (např. IUI)

jmenovité napětí (např. 48 V)

kapacita (např. 300 Ah)

den v týdnu, datum a čas

Parametry nabíjecího přístroje lze individuálně nastavit. Podrobné informace k tomuto tématu naleznete v části Konfigurační režim.

Ze standardního režimu přejdete do výběru z nabídky následujícím způsobem:

Stiskněte dlouze (cca 5 sekund) tlačítko „Menu“.

Z ostatních režimů přejdete do výběru z nabídky následujícím způsobem:

Stiskněte krátce tlačítko „Menu“.

Otevření požadovaného režimu:

Pomocí tlačítek „nahoru/dolů“ zvolte symbol požadovaného režimu.

např. symbol akumulátoru pro standardní režim

Pomocí tlačítka „Pauza/Start“ potvrďte symbol „zaškrtnutí“.

Statistický režim Vodorovné pruhy ve statistickém

režimu představují četnost následujících provozních stavů přístroje:

chod naprázdno („Idle“)

nabíjení („Charging“)

udržovací nabíjení („Floatingchar-

ge“) ochlazování („Cooldown“)

chybový stav („Error“)

Pomocí tlačítek „nahoru/dolů“ přecházejte mezi stranou 1/2 a stranou 2/2.

Na straně 2/2 jsou zobrazeny následující hodnoty:

Celkový počet nabíjení („Charges“).

Celkem poskytnuté Ah.

Ah poskytnuté v průměru na jedno

nabíjení („Charge“). Celkem odebraná elektrická ener-

gie (kWh). Průměrně odebraná energie (kWh)

na jedno nabíjení („Charge“).

Zobrazená odebraná energie představuje směrnou hodnotu a u jmenovitého

(1)

(2)

(3)

(4)

(5) (7)

(6)

napětí se může lišit až o 5 % od skutečného množství energie. Při nižším výkonu může být odchylka vyšší.

Režim historie Režim historie poskytuje informace o parametrech všech uložených procesů

nabíjení. Pro lepší názornost jsou střídavá nebo rozdílná zobrazení v dalším textu uvedena podvojně:

Pomocí tlačítek „nahoru/dolů“ přecházejte mezi stránkami každého

uloženého procesu nabíjení.

Obsah zobrazeného okna

Datum zahájení nabíjení, např.: čtvrtek 19.06.14

Čas zahájení nabíjení, např.: 19:29, nebo doba nabíjení, např.: 8 h 28 min.

Napětí při zahájení nabíjení: např.: 45,9 V.

Napětí po 5 minutách: např.: 47,9 V.

Napětí na konci nabíjení: např.: 48,0 V.

Odebrané Ah, např.: 397 Ah.

Odebrané kWh, např.: 19 kWh.

Nabíjecí charakteristika, např.: 6 RI.

Nastavená doba nabíjení, např.: 8–9 h nebo nastavené Ah, např.: 400 Ah, ne-

bo nastavený čas konce nabíjení (bez zobrazení).

Zobrazené symboly

Č. Funkce

(1) Plný akumulátor

Nabíjení bylo ukončeno.

(2) Vybitý akumulátor

Nabíjení nebylo ukončeno.

(3) Vykřičník s číslem

Bylo vydáno varování s kódem odpovídající stavové zprávy. Podrobné informace k tomuto tématu naleznete v části Stavové zprávy.

(4) Symbol s číslem

Byla vydána chyba s kódem odpovídající stavové zprávy. Podrobné informace k tomuto tématu naleznete v části Stavové zprávy.

(5) Symbol tlačítka se zaškrtnutím

Nabíjení bylo správně ukončeno pomocí tlačítka „Pauza/Start“.

(6) Symbol tlačítka s křížkem

Nabíjení bylo ukončeno bez použití tlačítka „Pauza/Start“.

(7) Podrobnosti o nabíjení

Zobrazení stanovených údajů o akumulátoru na začátku a na konci nabíjení: Počet článků Ah Charakteristika Typ akumulátoru

Konfigurační režim

Konfigurační režim nabízí následující možnosti nastavení:

„Charging settings“: Nastavení pro akumulátor

Typ akumulátoru, např. „mokrý“.

Nabíjecí charakteristika, např. „IU“.

Kapacita (Ah) nebo doba nabíjení (h), v závislosti na nabíjecí charakteristice.

Články: napětí (V) a počet článků akumulátoru nebo automatické nastavení

počtu článků.

POZOR!

Nebezpečí poškození akumulátoru.

Následkem může být poškození akumulátoru.

Automatické nastavení počtu článků používejte pouze u akumulátorů s

▶

následujícími hodnotami jmenovitého napětí: 12 V a 24 V u 24V přístrojů, 24 V a 48 V u 48V přístrojů. Automatické nastavení počtu článků nepoužívejte u hluboce vybitých

▶

akumulátorů.

Další nastavení:

pro individuální přizpůsobení nabíjecí charakteristiky.

„Additional functions“: Další funkce

Modrá kontrolka LED

Externí Start-Stop

InterLock

Indikace doplnění

Prostor pro rozšířenou výbavu

Obnovené zahájení nabíjení po chybě sítě

„General options“: Obecná nastavení

Jazyk

Kontrast

Čas (hh:mm:ss)

Časové pásmo Letní/zimní čas Datum (dd:mm:rr)

Délka nabíjecího kabelu (m)

Průřez nabíjecího kabelu (mm2) Omezení proudu AC

Jednotka pro hodnoty teploty

Kód pro vstup do konfigurační nabídky aktivní/neaktivní.

Časový interval pro parametry protokolované na USB ﬂash disku (s).

Resetovat statistiku

Resetovat historii

„Reset Settings“

S bezpečnostním dotazem („OK?“) pro opětovné potvrzení.

Nejprve se zobrazí obrazovka v základním nastavení s datem a časem a verzí softwaru.

Pomocí tlačítek „nahoru/dolů“ vyvoláte následující informace:

Sériové číslo přístroje a sériové číslo a verze konfigurační paměti.

PC-Board pro řízení / výkonovou elektroniku: verze hardwaru a sériové

číslo. Software: hlavní software, sekundární software, primární software a verze

charakteristik.

Vstup do konfigurační nabídky:

Stiskněte tlačítko „Pauza/Start“.

Zobrazí se výzva k zadání kódu.

Zadejte požadovaný kód „1511“ podle následujícího postupu:

Pomocí tlačítek „nahoru/dolů“ zadejte první číslici kódu.

Pomocí tlačítka „Menu“ přejděte k další číslici kódu.

Podobně postupujte dále, až bude zadaný celý kód.

Zadání potvrďte pomocí tlačítka „Pauza/Start“.

Zobrazí se výběr položek hlavní nabídky pro konfigurační režim.

Při volbě položky nabídky se může zobrazit výzva, abyste si přečetli návod k obsluze. Potvrďte tuto výzvu opětovným stisknutím tlačítka „Pauza/ Start“.

Navigace v konfigurační nabídce a jejích podnabídkách:

Pomocí tlačítek „nahoru/dolů“ zvolte požadovanou položku nabídky.

Pomocí tlačítka „Pauza/Start“ potvrďte položku nabídky a znovu potvrďte

případný bezpečnostní dotaz (např. „OK?“). Pokud je to zapotřebí, pomocí tlačítek „nahoru/dolů“ proveďte výběr, např.

„Off / On“, nebo zadejte hodnotu. Potvrďte zadání pomocí tlačítka „Pauza/Start“.

Pokud by se kurzor po potvrzení přesunul k dalšímu nastavení nebo na další

pozici, opakujte postup podle bodu (3) a (4).

Opuštění aktuální nabídky:

Pomocí tlačítka „Menu“ se vraťte do nadřazené volby.

Jako příklad je následně uvedeno nastavení nabíjení:

Pomocí tlačítek „nahoru/dolů“ vyberte položku nabídky „Nastavení nabíjení“

(„Charging settings“). Potvrďte položku nabídky pomocí tlačítka „Pauza/Start“.

Zobrazí se výběr nastavení pro položku nabídky „Parametry nabíjení“ („Charging settings“):

V závislosti na provedené volbě se může zobrazení lišit.

Pro časový interval nabíjení je možné nastavit začátek i konec. Čas zahájení je možné v případě potřeby odvolat; pak se doba nabíjení v důsledku ručního spuštění nabíjení řídí výhradně nastaveným koncem nabíjení.

Při zadávání nastavení je uživatel prováděn nabídkou podobně, jako je tomu u funkce průvodce.

Pomocí tlačítek „nahoru/dolů“ zvolte požadovaný parametr (např. „Cells“

(„Články“)). Potvrďte parametr pomocí tlačítka „Pauza/Start“.

Pomocí tlačítek „nahoru/dolů“ nastavte požadovanou hodnotu (např. „24“ pro

počet článků akumulátoru). Potvrďte zadání pomocí tlačítka „Pauza/Start“.

Pokud se v konfiguračním režimu změní jeden nebo více relevantních nastavení nabíjecího procesu, při opuštění konfiguračního režimu se ještě zobrazí dotaz, zda má být provedené nastavení převzato.

Při opuštění konfiguračního režimu je nutné potvrdit následující nastavení:

Charakteristika

Kapacita akumulátoru v Ah

Počet článků

Vyrovnávací nabíjení ZAP/VYP

Protokol CAN

Nastavení V následující části naleznete podrobné vysvětlení položky nabídky „Settings“

(„Nastavení“) ve výběru dříve popsané položky nabídky „Nastavení nabíjení“ („Charging settings“). Navigace probíhá podle popisu v části Konfigurační režim.

Zobrazí se seznam s následujícími možnostmi výběru:

Jednotlivé možnosti výběru jsou vysvětleny v následujícím textu.

Cirkulace elektrolytu

Průběh cirkulace elektrolytu je řízen pomocí ovládání nabíjecího přístroje. Pro tento účel je k dispozici několik možností výběru.

U volby cirkulace elektrolytu jsou dostupná následující nastavení:

Off

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Cirkulace elektrolytu je vypnutá.

Trvalý provoz („continuous“)

Cirkulace elektrolytu je trvale zapnutá.

Program („program“) 1 až 5

Standardní programy pro cirkulaci elektrolytu a příslušné parametry jsou

uvedeny v tabulce v kapitole Displej, část Nastavení („Settings“).

Automatic

Automatické přizpůsobení průtoku v rámci cirkulace elektrolytu podle nasta-

vených parametrů akumulátoru.

Uživatel („user“) „On“ / „Off“

Individuální nastavení cirkulace elektrolytu.

Nastavení pro „On“ a „Off“ určují poměr impulz/pauza u intervalů proudění

vzduchu.

Standardní programy pro cirkulaci elektrolytu a příslušné parametry jsou uvedeny v následující tabulce:

V každém z těchto programů se magnetický ventil otevře na dobu „ZAP 1“ („ON 1“) a zavře na dobu „VYP 1“ („OFF 1“). Tento proces se opakuje tolikrát, kolikrát je zadáno „Opakování“ („Repeat“). Po skončení tohoto počtu opakování se pokračuje s dobami „ZAP 2“ („ON 2“) a „VYP 2“ („OFF 2“) až do konce nabíjení.

Teplotně řízené nabíjení

Teplotně řízené nabíjení („Temperature-controlled charging“):

U volby teplotně řízeného nabíjení jsou dostupná následující nastavení:

automatic / OFF / požadováno („required“)

automatic ... Teplotně závislé přizpůsobení nabíjecí charakteristiky.

OFF ... Naměřená teplota akumulátoru zůstává nezohledněna.

požadováno („required“) ...

Nabíjení začne jen s připojeným snímačem teploty.

Chyba při přehřátí („Error overtemperature“) ON / OFF

ON ... Následuje chybové hlášení při přehřátí akumulátoru.

Proces nabíjení se přeruší a bude moci pokračovat až po ochlazení a opětovném připojení akumulátoru. OFF ... Bez chybového hlášení při přehřátí akumulátoru.

Varování při přehřátí („Warning overtemperature“) ON / OFF

ON ... Následuje varování při přehřátí akumulátoru.

OFF ... Bez varování při přehřátí akumulátoru.

Pro určité charakteristiky se předpokládá externí snímač teploty. Pokud je v konfiguračním režimu zvolena taková charakteristika, následuje upozornění, že je nutný externí snímač teploty.

Vyrovnávací nabíjení

Vyrovnávací nabíjení („Equalising charge“)

OFF

Neprobíhá žádné vyrovnávací nabíjení.

Zpoždění („delay“)

Pokud akumulátor zůstane připojený k nabíjecímu přístroji déle, než je nasta-

vená doba zpoždění vyrovnávacího nabíjení („equalize charge delay“), následuje speciální způsob nabíjení. To zabrání stratifikaci kyseliny. Parametry pro proud (A / 100 Ah), napětí (V/článek) a dobu trvání vy-

rovnávacího nabíjení je možné změnit.

Den v týdnu („Weekday“)

Zadání dne v týdnu, kdy má proběhnout vyrovnávací nabíjení.

Parametry pro proud (A / 100 Ah), napětí (V/článek) a dobu trvání vy-

rovnávacího nabíjení je možné změnit.

Ruční vyrovnávací nabíjení („Manuell“)

Vyrovnávací nabíjení je možné ručně aktivovat stisknutím tlačítka na displeji.

Vyrovnávací nabíjení s nastavenými parametry se spustí po uplynutí nasta-

vené prodlevy. Parametry pro proud (A / 100 Ah), napětí (V/článek) a dobu trvání vy-

rovnávacího nabíjení je možné změnit. Tato funkce je dostupná pouze pro charakteristiky určené k nabíjení mokrých

olověných akumulátorů.

Pokud je aktivováno nastavení pro vyrovnávací nabíjení, na domovské obrazovce se prostřednictvím symbolu vedle nastavených ampérhodin / nastavené doby nabíjení zobrazí, zda vyrovnávací nabíjení probíhá, resp. může být spuštěno.

Zpoždění Zpoždění („delay“)

Zpoždění začátku nabíjení („charge start delay“)

Doba zpoždění (minuty) skutečného začátku nabíjení oproti okamžiku

spuštění začátku nabíjení.

Zpoždění konce nabíjení („charge end delay“)

Doba zpoždění (minuty) signalizovaného konce nabíjení (např. zelená indika-

ce) oproti skutečnému konci nabíjení.

Obnovené zahájení nabíjení po chybě sítě („at mains failure restart charging“)

Pokud je tato možnost aktivní, následuje po poruše elektrické sítě automa-

tické spuštění procesu nabíjení, jakmile je elektrická síť znovu dostupná.

Při výpadku sítě („at mains failure“)

Znovu spustit nabíjení

Automaticky / pokračovat v nabíjení

Pokud je možnost „Znovu spustit nabíjení“ aktivní, následuje po poruše elektrické sítě automatické spuštění procesu nabíjení, jakmile je elektrická síť znovu dostupná.

Pokud je možnost „Automaticky / pokračovat v nabíjení“ aktivní, následuje po poruše elektrické sítě automatické pokračování procesu nabíjení, jakmile je elektrická síť znovu dostupná.

Kalendář Kalendář („calendar“)

Funkce kalendáře umožňuje automatický začátek nabíjení podle následujících kritérií:

Časový interval, během kterého nemá být po připojení akumulátoru zahájeno

nabíjení. Časový interval, během kterého má být po připojení akumulátoru zahájeno

nabíjení s definovanou charakteristikou 1. Časový interval, během kterého má být po připojení akumulátoru zahájeno

nabíjení s definovanou charakteristikou 2.

Pokud chcete aktivovat funkci ka-

lendáře, vyberte možnost „ON“ a potvrďte volbu.

Položka nabídky „Nastavení nabíjení“ („Charging settings“):

Typ akumulátoru pro všechny cha-

rakteristiky: např. Pb-WET. Nastavení charakteristik při výběru

odpovídající charakteristiky.

V rámci funkce kalendáře („Calendar“) jsou možná další nastavení:

UPOZORNĚNĹ!

Denní konfigurace 1-5: („Day Setting 1-5“): Denní konfigurace umožňují definovat až 5 různých časových profilů začátku nabíjení, s níže uvedenými možnostmi nastavení:

Symbol pro charakteristiku 1:

Časový interval, během kterého se má začít s charakteristikou 1 (např.: 0:00-6:00) Stop:

Časový interval, během kterého nemá probíhat žádné nabíjení (např.: 6:00-20:00) Symbol pro charakteristiku 1:

Časový interval, během kterého se má začít s charakteristikou 1 (např.: 20:00-24:00)

Nastavené časové intervaly nemají vliv na probíhající nabíjení.

Pokud se v uvedeném příkladu připojí akumulátor v 5:45, bude konec nabíjení

▶

odpovídat požadavku, nabíjení tedy nebude přerušeno v důsledku zadaného času konce nabíjení (v příkladu 6:00) nastaveného časového intervalu. Pokud bude akumulátor připojen v časovém intervalu, kdy je nabíjení zasta-

▶

vené, začátek nabíjení automaticky nastane v následujícím časovém intervalu. Pokud bude začátek nabíjení ručně spuštěn v časovém intervalu, kdy je nabíjení zastavené, proběhne nabíjení vždy s nabíjecí charakteristikou 1.

Další možnosti nastavení:

Změna přiřazené charakteristiky:

Symbol charakteristiky. Odebrání příslušné charakteristiky:

„Odebrat“ („remove“).

Týdenní konfigurace („Week Setting“):

Je možné sestavit 3 různé týdenní

konfigurace.

Každému dni v týdnu je možné přiřadit jednu z dříve vytvořených denních konfigurací.

Speciální nabíjen Speciální nabíjení („Special Charges“)

Roční konfigurace („Year Setting“):

Týdenní konfiguraci je možné

přiřadit více kalendářním časovým obdobím (např.: 1.1. - 7.1.).

Pokud je aktivní funkce kalendáře, na displeji se zobrazí symbol kalendáře (zde s číslicí „4“ jako aktuálním datem).

Výběr speciálního nabíjení („Special Charges“) umožňuje dočasně provádět jeden nebo více odlišných způsobů nabíjení.

Nastavení pro opakování („repeat“) definuje, jak často se má odlišné nabíjení provádět, než se bude znovu trvale pokračovat s původními parametry nabíjení:

Rozsah nastavení

1 až 99 opakování

Deaktivace tlačítka Start („Disable Start Button“)

Spuštění procesu nabíjení pomocí tlačítka „Pauza/Start“ není možné, aby se

např. zabránilo neoprávněnému přístupu.

OFF

Spuštění procesu nabíjení pomocí tlačítka „Pauza/Start“ je možné.

Dále jsou možná následující nastavení:

Charakteristiky:

např. „Deep discharge 10“ (Hluboké vybití 10) Počet článků akumulátoru:

„Cells“ – např. 12x Kapacita akumulátoru v Ah:

např. 375 Ah

Spojení DC Spojení DC („DC-Connection“):

V nabídce Spojení DC se nachází nastavení pro kontrolu spojení DC. Pokud je kontrola spojení DC zapnutá („ON“), bude spojení mezi nabíjecím přístrojem a akumulátorem během nabíjení zkontrolováno.

Pokud by se během nabíjení vyskytly problémy se spojením DC, bude při aktivované kontrole spojení DC vydána stavová zpráva 17. K problému se spojením může dojít například u opotřebených nebo znečištěných kontaktů.

Další funkce Podrobný popis položky nabídky „Další funkce“ („additional functions“) v konfigu-

račním režimu. Navigace probíhá podle popisu v části Konfigurační režim.

Vyberte položku nabídky „Další

funkce“ („additional functions“).

Zobrazí se seznam s následujícími možnostmi výběru:

Jednotlivé možnosti výběru jsou vysvětleny v následujícím textu:

Nastavení modré indikace „Modrá kontrolka LED“ („Blue LED“)

Nastavení času (minuty), po jehož uplynutí se má rozsvítit modrá indikace „Akumulátor je ochlazený“, aby signalizovala dostatečně ochlazený akumulátor. Nastavená hodnota je doba od konce nabíjení.

V kombinaci s rozšířenou výbavou „Teplotně řízené nabíjení“ je možné nastavit teplotu, po jejímž podkročení se má rozsvítit modrá indikace „Akumulátor je ochlazený“, aby signalizovala dostatečně ochlazený akumulátor.

Indikace doplnění („Refill Indicator“)

Indikace doplnění má podobu hlášení, které je vydáno, jakmile je zapotřebí doplnit destilovanou vodu do akumulátoru. Dobu pro vydání požadavku na doplnění je možné definovat následujícím způsobem:

Každý x. týden a den v týdnu

např. každý 2. týden v pátek doplnit vodu

Při nastavení „OFF“ není nutné potvrzení výzvy k doplnění.

Reléová karta („Relays“)

Ve výběru pro reléovou kartu lze pro každou ze 4 přípojných svorek, čteno zleva doprava, nastavit jednu z následujících možností:

Aquamatic

Signál, např. pro regulaci magnetického ventilu

Program „Standard“ s předem konfigurovanými nastaveními z výroby

Program „User“ („Uživatel“) s možnostmi nastavení definovanými uživatelem

Další informace o funkci Aquamatic naleznete v kapitole Rozšířená výbava,

část Aquamatic.

Nabíjení aktivní („Charging“)

Nabíjení 50 % („Charge 50 %“)

Nabíjení 80 % („Charge 80 %“)

Konec nabíjení („Charge Finish“)

Hlavní nabíjení skončeno („Main Charge Finished“)

Signál, když je fáze hlavního nabíjení skončena

Nabíjení není dokončeno

Signál, pokud je akumulátor předčasně opojen od nabíjecího přístroje

Lze nastavit 1 až 10 s

Nabíjení OK („Charge OK“)

Akumulátor se nabíjí nebo je již nabitý

Sběr chyb („Cumulative Error“)

Signál v případě chyby

Výpadek sítě může být volitelně indikován jako chyba (nastavení „ON“).

Pokud se přístroj nachází v chybovém stavu, může zobrazit volně definova-

telný text, který může obsahovat například kontaktní údaje prodejce. Podrobné informace k tomuto tématu naleznete v části Režim USB.

Sběr chyb + varování

Analogicky k funkci „Sběr chyb“ příslušné relé přitahuje, jakmile se vyskytne

chyba nebo varování.

Signální světlo („Signal Lamp“)

Pro indikaci stavu nabití nebo provozního stavu nabíjecího přístroje je možné

připojit k reléové kartě jedno nebo více vhodných světel. Podrobné informace k tomuto tématu naleznete v kapitole Rozšířená výbava,

část Signální světlo.

Ochrana proti rozjezdu („Immobiliser“)

Jakmile je nabíjecí přístroj připojen k síti, relé trvale přitahuje.

Indikátor doplnění („Refill Indicator“)

Signalizuje, že je zapotřebí naplnit akumulátor destilovanou vodou.

Podrobné informace k tomuto tématu naleznete v kapitole Displej, část Další

funkce.

Akumulátor je ochlazený („Battery Cold“)

Externí vzduchové čerpadlo pro cirkulaci elektrolytu („External Air Pump“)

Nastavení se provádějí podle popisu v části -> Nastavení („-> Settings“) pro

cirkulaci elektrolytu („Air Pump“).

Podrobné informace o reléové kartě naleznete v kapitole Rozšířená výbava.

Nastavení externí indikace („External lamp“)

Podle popisu v kapitole „Rozšířená výbava“, část „Světelná signalizace nabíjení“, je možné připojit vhodné externí indikace pro vizualizaci stavu nabití nebo provozního stavu nabíjecího přístroje. K dispozici jsou následující nastavení:

Normální (konvenční externí indikace)

RGB (LED lišta)

Obecná nastavení

Dálkové ovládání („Remote control system“)

U dálkového ovládání je možné nastavit kontrast.

Obnovený začátek nabíjení po chybě sítě („at mains failure restart charging“)

Pokud je tato možnost aktivní, následuje po poruše elektrické sítě automatické spuštění procesu nabíjení, jakmile je elektrická síť znovu dostupná.

Podrobný popis položky nabídky „Obecná nastavení“ („general options“) v konfiguračním režimu.

Vyberte položku nabídky „Obecná

nastavení“ („general options“).

Zobrazí se seznam s následujícími možnostmi výběru:

Jazyk („Language“)

Nastavení displeje

Kontrast („Contrast“)

Jas („LED brightness“)

Zobrazení Ah na konci nabíjení

(„Show Ah at charge end“) ON/OFF

Čas („Time“) a datum („Date“)

Letní čas („daylight saving ti-

me“) / zimní čas Předdefinovaná časová pásma

Vlastní nastavení časových

pásem

Nabíjecí kabel („Charging cable“):

Jednoduchá délka nabíjecího kabe-

lu (m)

Průřez kabelu („Cable cross section“):

Průřez nabíjecího kabelu (mm²)

Omezení proudu AC („AC current consumption“):

Přizpůsobení proudu maximálně

odebraného přístrojem místní elektroinstalaci nebo konektoru, který je vestavěn v přístroji.

Minimální a maximální hodnoty se

u různých tříd přístrojů liší. Minimální hodnota odpovídá přibližně 25 % maximálního jmenovitého proudu příslušného přístroje.

Teplota („Temperature“):

Teplota v °C/°F

Kód („Code“):

Zadání kódu pro vstup do konfiguračního režimu je požadováno / není

požadováno („Code ON / OFF“)

Časový interval pro USB ﬂash disk („USB Logging Time“):

Časový interval pro protokolování

parametrů nabíjení na USB ﬂash disk (s) („USB Logging Time“)

Resetovat statistiku („Reset statistics“)

Resetovat historii („Reset history“)

Podrobné informace o statistice a historii najdete v odstavcích „Statistický režim“ a „Režim historie“.

Obnovit nastavení

Režim USB V režimu USB se na displeji ukáže, zda

Položka nabídky „Obecná nastavení“ („general options“) nabízí 2 možnosti vrácení všech provedených nastavení:

Reset Factory Settings:

Navrácení provedených nastavení

do stavu při expedici.

Reset Default Settings:

Navrácení provedených nastavení

do standardního nastavení od výrobce.

je zasunutý USB ﬂash disk.

USB ﬂash disk musí odpovídat následujícím specifikacím:

Formátování: FAT32

maximálně 32 GB

bez rozdělení na více oddílů

Software I-SPoT-VIEWER (www.fronius.com/i-spot) podporuje vizualizaci a vy- hodnocení dat na USB ﬂash disku.

USB ﬂash disk zasunujte jen tehdy, když nabíjení neprobíhá nebo je přerušené.

Pokud je nabíjení pouze přerušené, ale ještě nebylo zcela dokončeno, je možné pouze číst údaje, nikoli však provést aktualizaci nebo načíst konfiguraci.

Navigace v režimu USB

Pomocí tlačítka „Pauza/Start“ přejděte do níže uvedených nastavení.

Pomocí tlačítek „nahoru/dolů“ listujte nastaveními.

Pomocí tlačítka „Pauza/Start“ potvrďte požadované nastavení.

Chcete-li zahájit stahování dat, potvrďte je dalším stisknutím tlačítka „Pauza/ Start“. Pokud toto opětné potvrzení pomocí tlačítka „Pauza/ Start“ neproběhne, stahování se spustí automaticky po uplynutí jedné minuty.

Během procesu nabíjení je možné připojit USB ﬂash disk po stisknutí tlačítka „Pauza/Start“. Přitom je možné pouze číst údaje, nikoli však provést aktualizaci nebo načíst konfiguraci.

Bezpečně odebrat („Safely remove“)

Jakmile je požadovaná akce dokončena, můžete USB ﬂash disk bezpečně

odebrat.

Update (Aktualizovat)

Otevře seznam vhodných aktualizačních souborů uložených na USB ﬂash

disku. Výběr a potvrzení požadovaného souboru se provádí analogicky k listování

nastaveními. Automaticky zadané názvy souborů aktualizačního souboru nelze změnit!

Nejaktuálnější firmware je k dispozici v části ke stažení na webové stránce

Fronius. Návod k instalaci firmwaru je obsažen v souboru zip ke stažení.

Download (Stáhnout)

Data zaprotokolovaných parametrů nabíjení, která jsou uložena v dataloggeru

přístroje, jsou pro softwarový prohlížeč I-SPoT VIEWER ukládána na USB ﬂash disk.

Dodatečně probíhá ukládání událostí – takzvaných Events – a také nastavení

přístroje a uživatelských charakteristik (konfigurace). Pro datalogger lze volit z následujících časových intervalů:

1 měsíc 3 měsíce Vše Od posledně

Download optional (Volitelné stažení) K dispozici jsou následující možnosti:

I-SPoT VIEWER

Ukládání zaprotokolovaných dat probíhá stejně jako pro „Download“, ale pouze s daty pro I-SPoT VIEWER. Uložit záznam dat

Ukládání zaprotokolovaných dat probíhá stejně jako pro „Download“, nikoli však ve formátu I-SPoT VIEWER, ale v podobě souborů „csv“. (Automaticky založená stromová struktura pro soubory „.csv“: * Fronius\<sériové_číslo_zařízení>\Charges\<rrrrmmdd>\<hhmmss.csv>) Uložit události.

Události – takzvané Events – se ukládají na USB ﬂash disk. Uložit konfiguraci.

Nastavení přístroje se ukládají na USB ﬂash disk.

Načíst konfiguraci („Load configuration“)

Načte do přístroje vhodnou konfiguraci přístroje, která je uložená na USB ﬂa-

sh disku.

Načíst text prodejce („Load dealer text“)

Zde je možné načíst z USB ﬂash disku textový soubor, který se zobrazí, jakmi-

le se přístroj bude nacházet v chybovém stavu. Textový soubor může obsahovat například kontaktní údaje prodejce.

Soubor musí být na USB ﬂash disku uložen ve formátu „.txt“ v kódování „uni-

code“. Soubor musí mít název „dealer.txt“.

Počet znaků je omezen na 99.

Stavové zprávy

* Pokud je USB ﬂash disk během nabíjení zasunutý, probíhá přímé ukládání

souborů csv na USB ﬂash disk. Automaticky zřízená struktura složek obsahuje složku „Datalog“ (Datové protokoly) namísto složky „Charges“ (Nabíjení).

Pokud se během provozu vyskytne porucha, mohou se na displeji zobrazit určité stavové zprávy. Příčiny mohou být následující:

Chyba akumulátoru

Je připojen akumulátor s nevhodným napětím.

Přístroj je přehřátý.

Došlo k chybě softwaru nebo hardwaru.

Chyba akumulátoru: Pokud akumulátor hlásí chybový stav, nabíjecí přístroj zobrazí tuto chybu jako chybu akumulátoru, a to včetně příslušného čísla chyby akumulátoru. Odpovídající vysvětlení této chyby najdete v návodu k obsluze akumulátoru.

Pokud se na displeji zobrazí chybové hlášení a chybu nemůžete odstranit vlastními silami:

Poznamenejte si zobrazenou stavovou zprávu: např. „Statecode (31)“ (Stavový

kód (31)). Poznamenejte si konfiguraci přístroje.

Kontaktujte autorizovaný servis.

Pokud se přístroj nachází v chybovém stavu, může zobrazit volně definovatelný text, který může obsahovat např. kontaktní údaje obchodníka.

Stavové zprávy s vnější příčinou

Č. Příčina/odstranění

(11) Prověřte síťové napětí

(12) Zkontrolujte síť (výpadek fáze)

(13) Vadný externí snímač teploty

(14) Závada cirkulace elektrolytu (tlakový spínač nespíná)

(15) Nebylo rozpoznáno řídicí napětí

(16) Externí funkce Start/Stop není sepnutá

(17) Opakovaná aktivace rozpoznání chodu naprázdno během nabíjení (např. v

případě opotřebených kontaktů pro nabíjení)

Stavové zprávy při závadě akumulátoru

Č. Příčina/odstranění

(22) Podpětí akumulátoru

(23) Přepětí akumulátoru

(24) Akumulátor je příliš horký (pouze u externího snímače teploty)

(25) Nízká teplota akumulátoru (pouze u externího snímače teploty)

(26) Rozpoznání vadného článku

(27) Akumulátor není podporován

(28) Silně vybitý akumulátor – bude provedeno bezpečnostní nabití

(29) Nesprávné pólování akumulátoru

(30) Neřízený nárůst teploty

Stavové zprávy při chybě nabíjení

Č. Příčina/odstranění

(31) Překročení doby ve fázi I1

(32) Překročení doby ve fázi U1

(33) Přepětí akumulátoru ve fázi I2

(34) Překročení Ah

(35) Překročení doby ve fázi I2

(36) Nebylo dosaženo požadovaného napětí ve fázi I2 (pouze u charakteristiky

formátu)

(37) Chyba nabíjení RI

(38) Nelze dosáhnout nastavené doby nabíjení

(39) Překročení doby při nabíjení RI

Stavové zprávy při chybě CAN (akumulátor)

Č. Příčina/odstranění

(51) Akumulátor nereaguje

(52) Nelze vyvolat údaje o akumulátoru

(53) Napětí akumulátoru není podporováno

(54) Chyba komunikace

(55) Chyba akumulátoru

(56) Akumulátor se nezapíná

(57) Překročení časového limitu zpráv

(58) Přihlášení se nezdařilo

Stavové zprávy při chybě brány

Č. Příčina/odstranění

(101) Nastavení CAN Connect je aktivní, a minimálně 2 minuty se nepodařilo vy-

tvořit připojení CAN k bráně.

(102) Brána nemá spojení se zadním koncem.

Stavové zprávy při chybě TagID

Č. Příčina/odstranění

(200) Technologie nastavená na nabíjecím přístroji není kompatibilní s připo-

jeným akumulátorem.

(201) Jmenovité napětí akumulátoru není podporováno nabíjecím přístrojem ne-

bo je vyloučeno nastavením nabíjecího přístroje

(202) Výkon nabíjecího přístroje není dostatečný pro nabití připojeného aku-

mulátoru.

(203) Nepodařilo se navázat komunikaci CAN s TagID

(204) Údaje TagID nelze načíst

(205) Aktualizaci TagID nelze provést

(206) Snímač teploty TagID je vadný

(207) Snímač napětí TagID je vadný

(208) Hlavní údaje o akumulátoru TagID jsou neplatné nebo nejsou k dispozici

(209) Vadná paměť EEPROM

(210) Vadná ﬂash paměť

(211) Neplatná signatura přístroje

(212) Údaje TagID se nepodařilo popsat

(213) Výkon nabíjecího přístroje nedostačuje pro nabití akumulátoru během

požadované doby nabíjení

(214) Příliš velké ztráty výkonu na stejnosměrné cestě

(215) Hladinový senzor TagID je namontován v nesprávném článku nebo je

vadný

(216) Pád softwaru TagID

Stavové zprávy v případě chyby v primárním okruhu

Č. Příčina/odstranění

(500) Vadný snímač teploty modulu 1 (nahoře)

(501) Vadný snímač teploty modulu 2 (dole)

(502) Vadný snímač teploty PCB

(503) Přehřátí primárního okruhu

(504) Zablokovaný/vadný ventilátor

(505) Přepětí/podpětí meziobvodu

(506) Nesymetrický meziobvod

(507) Napájecí napětí primárního okruhu mimo toleranci

(508) Výpadek sítě

(509) Nesprávná konfigurace přístroje

(510) Chybná primární paměť EEPROM

(527) Příliš vysoký proud fázového posunovače

(528) Nabíjecí relé vypnuté během zatížení

(530) Komunikační problém

(532) Chyba mikroprocesoru, např. dělení nulou (0)

(533) Referenční napětí mimo toleranci

(534) Problém spouštění

(535) Příliš vysoký proud PFC

(536) Vadný fázový posunovač nebo PFC

Stavové zprávy v případě chyby v sekundárním okruhu

Č. Příčina/odstranění

(520) Závada snímače teploty sekundárního okruhu

(521) Přehřátí v sekundárním okruhu

(522) Vadná výstupní pojistka

(523) Napájecí napětí sekundárního okruhu mimo toleranci

(524) Referenční napětí sekundárního okruhu mimo toleranci

(525) Proudový offset

(526) Proudový offset mimo toleranci

(527) Příliš vysoký proud výkonového dílu (primární okruh)

(529) Chybí sekundární komunikace

(530) Chybí primární komunikace

(531) Závada sekundární paměti EEPROM

(532) Chyba mikroprocesoru

(537) Chybné měření napětí

(570) Sekundární relé nelze sepnout

(571) Problém ADC/SPI

Stavové zprávy při chybě řízení

Č. Příčina/odstranění

(540) Konfigurační paměťový modul chybí nebo je vadný

(541) Chybí sekundární komunikace

(542) Sekundární Init selhal

(543) Chyba programu/paměti v řízení charakteristiky

(544) Chyba programu/paměti v řízení charakteristiky

(545) Primární Init selhal

(546) Aktualizace se nezdařila

(547) Načtení/uložení nastavení se nezdařilo

(548) Načtení/uložení nastavení charakteristik se nezdařilo

(549) Po výpadku sítě nebylo možné pokračovat v nabíjení

(550) Čas není nastaven

(551) Zjištěna změna hardwaru

(552) Neplatný konfigurační paměťový modul

(553) Aktualizace primárního okruhu se nezdařila

(554) Chybná komunikace

(555) Nesprávný software přístroje

(557) Přerušení komunikace InterLock

(558) Druhý přístroj, který je připojen přes volitelný InterLock, vykazuje chybu

(559) Druhý přístroj, který je připojen přes volitelný InterLock, je s tímto přístro-

jem nekompatibilní

Rozšířená výbava

Bezpečnost Pro připojení rozšířené výbavy je nutné částečně otevřít plášť. Přitom respektujte

následující varovná upozornění:

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem.

Následkem mohou být těžká zranění nebo smrt.

Plášť přístroje smí otevřít pouze servisní technik proškolený výrobcem.

▶

Před zahájením prací při otevřeném plášti musí být přístroj odpojený od sítě.

▶

Pomocí vhodného měřicího přístroje se ujistěte, že elektricky nabité díly

▶

(např. kondenzátory) jsou úplně vybité. Pomocí dobře čitelného a srozumitelného varovného štítku zajistěte, aby

▶

přístroj zůstal až do skončení všech prací odpojený od sítě.

VAROVÁNÍ!

Nebezpečí v důsledku neodborně prováděných prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce související s připojením rozšířené výbavy smějí provádět pouze

▶

kvalifikovaní odborní pracovníci. Pokud pro příslušnou rozšířenou výbavu existuje návod pro vestavbu nebo

▶

příloha, je zapotřebí respektovat všechna zde uvedená varovná upozornění a instrukce. U každé rozšířené výbavy s elektrickými přípojkami je po skončení připojo-

▶

vacích prací nutné provést bezpečnostní přezkoušení podle platných národních a mezinárodních norem a směrnic. Bližší informace o bezpečnostním přezkoušení dostanete v autorizovaném

▶

servisu, který vám na přání poskytne požadované podklady.

▶

Cirkulace elektrolytu

VAROVÁNÍ!

Nebezpečí v důsledku pádu, resp. převrácení přístroje.

Následkem mohou být těžká poranění a materiální škody.

Vzhledem k hmotnosti je třeba přístroj zajistit proti pádu a převrácení pomocí

▶

vhodného montážního příslušenství. Používat se smí pouze nástěnné a podlahové držáky nabízené výrobcem.

▶

UPOZORNĚNĹ!

Nebezpečí v důsledku vniknutí elektrolytu z akumulátoru nebo provozu bez protitlaku.

Následkem může být poškození vzduchového čerpadla.

Nabíjecí přístroj stavte vždy tak, aby se nacházel alespoň 0,5 m (1 ft. 7.69 in.)

▶

nad nabíjeným akumulátorem. Výstup stlačeného vzduchu na nabíjecím přístroji připojujte k akumulátoru

▶

vždy přes odpovídající bezvadnou hadicovou spojku.

UPOZORNĚNĹ!

Nebezpečí v důsledku nedodržení přípustné tolerance síťového napětí.

Následkem může být omezení funkčnosti a materiální škody.

Pro rozšířenou výbavu cirkulace elektrolytu platí na rozdíl od nabíjecího

▶

přístroje omezená tolerance síťového napětí od 207 V do 250 V, fáze-fáze: 360 V až 433 V.

Rozšířená výbava cirkulace elektrolytu je vybavena vzduchovým čerpadlem, které je integrované do nabíjecího přístroje. Toto čerpadlo dopravuje vzduch přes speciálně upravené kapiláry do akumulátoru a v důsledku toho dochází k intenzivnímu promíchání elektrolytu. Výhodou je nižší zahřátí akumulátoru, s tím spojená vyšší životnost akumulátoru a menší ztráta vody během procesu nabíjení.

Pokud bude detekována chyba v důsledku závady čerpadla (nebo netěsností v připojení k akumulátoru), na displeji se zobrazí stavová zpráva „Statecode 14“. Tuto závadu lze indikovat například pomocí externího signálního světla jako sběr chyb.

Průběh cirkulace elektrolytu je řízen pomocí ovládání nabíjecího přístroje. K tomu účelu slouží několik možností výběru v rámci konfigurační nabídky. Podrobné informace k tomuto tématu naleznete v kapitole Displej, část Další funkce.

K těmto možnostem výběru patří továrně nastavené programy 1 až 5. Relevantní parametry pro tyto programy jsou uvedeny v následující tabulce s připojeným vysvětlením.

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1x 5 min 25 min

2 3 min 10 min 4x 3 min 20 min

3 3 min 12 min 1x 3 min 12 min

4 5 min 10 min 3x 5 min 20 min

5 2,5 min 7,5 min 1x 2,5 min 7,5 min

Čištění vložky vzduchového filtru

Vložka vzduchového filtru, který je integrovaný ve vzduchovém čerpadle, se čistí jedenkrát ročně. V případě vysoké prašnosti je třeba interval čištění přiměřeně zkrátit. Za účelem čištění je nezbytné vložku vzduchového filtru (2) vyjmout. Vyjměte vzduchový filtr (1) a znovu jej nasaďte následujícím způsobem:

(1)

(2)

(1)

Teplotně řízené nabíjení

Reléová karta

Rozšířená výbava teplotně řízeného nabíjení reguluje nabíjecí napětí vždy v závislosti na aktuální teplotě akumulátoru. Díky tomu se významně prodlužuje životnost akumulátorů, zejména při nasazení v chladných prostorách.

VAROVÁNÍ!

Nebezpečí v důsledku použití reléové karty pro funkce kritické z hlediska bezpečnosti.

Následkem mohou být těžká poranění a materiální škody.

Nepoužívejte reléovou kartu pro funkce kritické z hlediska bezpečnosti.

▶

UPOZORNĚNĹ!

Nebezpečí v důsledku nedodržení přípustné tolerance síťového napětí.

Následkem může být omezení funkčnosti a materiální škody.

Pro volitelnou reléovou kartu platí na rozdíl od nabíjecího přístroje omezené

▶

vstupní napětí L-N maximálně 250 V.

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

Rozšířená výbava reléové karty umožňuje externí vyhodnocení provozních stavů nabíjecího přístroje a stavu nabití připojeného akumulátoru. Kromě toho je možné napájení jednoho nebo více externích spotřebičů vstupním napětím L-N. Předpokladem je neutrální vodič v elektrické síti. Vysvětlení konfigurace pro výstupy reléové karty naleznete v návodu k obsluze nabíjecího přístroje: kapitola „Displej“, část „Další funkce“.

Podrobné informace o reléové kartě naleznete v návodu dodaném s rozšířenou výbavou reléové karty.

V příloze je přehled rozšířené výbavy bezprostředně související s reléovou kartou. Rozšířená výbava související s reléovou kartou se ovládá přes výstupy reléové karty.

Aquamatic

Nabíjení aktivní

Nabíjení 50 %

Nabíjení 80 %

Konec nabíjení

Ukončené hlavní nabíjení

Nabíjení OK

Nabíjení není dokončeno

Signál, pokud je akumulátor předčasně opojen od nabíjecího přístroje Sběr chyb

Sběr chyb + varování

Signální světlo

Ochrana proti rozjezdu

Indikátor doplnění kapaliny

Ochlazený akumulátor

Externí vzduchové čerpadlo (cirkulace elektrolytu)

Aquamatic Systém Aquamatic zahrnuje řízení magnetického ventilu pro automatické plnění

nabíjeného akumulátoru vodou.

Nastavení Standard

Na začátku fáze dobíjení se magnetický ventil na 12 sekund otevře, poté se na

4 sekundy zavře. Tento cyklus se 26krát opakuje.

Nastavení USER

Nastavitelná doba „ON“ (magnetický ventil se otevře) po skončení fáze hlavního nabíjení.

Nabíjení aktivní Rozšířená výbava „Nabíjení aktivní“ je vhodná například pro řízení signálního

světla. Během nabíjení odpovídající relé automaticky přitahuje.

Nabíjení 50 % Analogicky k funkci „Hlavní nabíjení skončeno“, příslušné relé sepne, jakmile je

akumulátor nabitý na 50 %.

Nabíjení 80 % Analogicky k funkci „Hlavní nabíjení skončeno“, příslušné relé sepne, jakmile je

akumulátor nabitý na 80 %.

Nabíjení není dokončeno

Konec nabíjení Rozšířená výbava „Konec nabíjení“ je vhodná například pro řízení signálního světla.

Hlavní nabíjení skončeno

Sběr chyb Rozšířená výbava „Sběr chyb“ je vhodná například pro řízení signálního světla. Při

Sběr chyb + varování

Volitelná funkce „Nabíjení není dokončeno“ je určena například pro řízení vysílače akustického signálu. Pokud je akumulátor opojen od nabíjecího přístroje před ukončením nabíjení, relé sepne na nastavitelnou dobu 1 až 10 s.

Po úplném skončení nakonfigurované nabíjecí charakteristiky se příslušné relé automaticky aktivuje.

Rozšířená výbava „Hlavní nabíjení skončeno“ je vhodná například pro řízení signálního světla. Po skončení fáze hlavního nabíjení se příslušné relé automaticky aktivuje.

každém rozpoznání chyby se příslušné relé automaticky aktivuje.

Analogicky k funkci „Sběr chyb“ příslušné relé přitahuje, jakmile se vyskytne chyba nebo varování.

Signální světlo Alternativně k signálnímu světlu je možné připojení jednoho nebo více vhodných

světel k reléové lampě pro indikaci stavu nabití nebo provozního stavu nabíjecího přístroje. Světla mohou být dimenzována pro napětí až 30 V DC nebo až 250 V AC v elektrické síti s uzemněným nulovým bodem.

Pokud jsou světla zapojena beznapěťově, smí být spínací proud maximálně 4 A. Světlo, které je řízeno pomocí napájecího relé 230 V, smí být v provozu při výstupním proudu maximálně 1 A.

Ochrana proti rozjezdu

Pokud je nabíjecí přístroj vestavěn do vozu jako řešení On Board, volitelná ochrana proti rozjezdu brání nechtěnému uvedení vozidla do provozu během nabíjení. Vozidlo, akumulátor a nabíjecí kabely jsou tak chráněny před poškozením.

Jakmile je vozidlo připojeno k elektrické síti, příslušné relé se aktivuje a zablokuje například signál startéru. Jiným příkladem je řízení vhodného signálního světla jako vizuální indikace, že se právě nabíjí.

Akumulátor je ochlazený

Externí vzduchové čerpadlo – cirkulace elektrolytu

Nástěnný a podlahový držák

Páska LED Páska LED slouží jako indikace stavu a svítí v odpovídajících barvách analogicky k

Po uplynutí času nastaveného v nabídce příslušné relé automaticky sepne.

Tato rozšířená výbava umožňuje řízení externího vzduchového čerpadla prostřednictvím kontaktu, ve smyslu rozšířené výbavy „cirkulace elektrolytu“.

Robustní nástěnný a podlahový držák zajišťuje bezpečnou montáž v místě nasazení. Podrobné informace k tomuto tématu naleznete v příslušném návodu k instalaci.

indikačním prvkům ovládacího panelu. Za tím účelem se páska LED včetně difuzoru instaluje do mezery mezi přední stěnu a horní díl pláště.

IP 23 Díky rozšířené výbavě IP 23 se zvýší IP ochrana z IP 20 na IP 23. Podrobné infor-

mace naleznete v příslušné příloze.

Vzduchový filtr Vzduchový filtr brání znečištění vnitřku přístroje v prašném prostředí. Tím se

předchází případnému snížení výkonu nebo jinému poškození přístroje. Podrobné informace naleznete v příslušné příloze. Interval čistění podle potřeby (doporučení výrobce: měsíčně)

Přenosná sada Popruh v kombinaci s rukojetí pro vyšší mobilitu přístroje.

Dálkové ovládání Dálkové ovládání umožňuje kompletní ovládání přístroje ze vzdálenosti až 30 m

(98 ft., 5.1 in.). Tato rozšířená výbava obsahuje plnohodnotný ovládací panel v hliníkovém plášti.

Gateway Link Gateway Link umožňuje snadné připojení brány k nabíjecímu přístroji. Bránu je

možné připojit bez otevření nabíjecího přístroje.

Gateway (Brána) Brána je spojovací článek mezi nabíjecím přístrojem a Charge&Connect. Po-

drobné informace naleznete v příslušné příloze.

TagID Link TagID Link umožňuje výměnu relevantních dat akumulátoru mezi systémem

TagID a nabíjecím přístrojem.

TagID TagID je elektronický měřicí a řídicí systém, který si vyměňuje data akumulátoru s

nabíjecím přístrojem a optimalizuje nabíjení.

InterLock InterLock propojuje dva nabíjecí přístroje a synchronizuje začátek nabíjení a ko-

nec nabíjení, takže je zajištěno rovnoměrné plné nabití připojených akumulátorů.

Technické údaje

Selectiva 16 kW 96 V / 120 V

Síťové napětí:

- 96 V (-10 % / +30 %)

- 120 V (-10 % / +10 %) Volitelně:

Síťové jištění

3~ NPE 400 V / 50/60 Hz 3~ NPE 400 V / 50/60 Hz 3~ PE 400 V / 50/60 Hz

32 A

Minimální průřez síťového vedení 6 mm² (.0093 in.²)

Dovolené zatížení 100 %

Třída EMC B

Spotřeba v pohotovostním režimu 12,9 W

Třída ochrany I

Max. přípustná síťová impedance Z

PCC

Krytí

max

podle níže uvedené tabulky „Specifické údaje přístrojů“

IP 20

Kategorie přepětí III

Provozní teplota

-20 °C až +40 °C (-4 °F až 104 °F)

Skladovací teplota -25 °C až +80 °C

(-13 °F až 176 °F)

Relativní vlhkost vzduchu max. 85 %

Maximální nadmořská výška 2000 m (6561 ft.)

Certifikace viz výkonový štítek

Výrobková norma EN 62477-1

Rozměry D x Š x V 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 in.)

Hmotnost (se standardním síťovým a

36,8 kg (81.13 lb.)

nabíjecím vedením)

Stupeň znečištění 3

Housing E1

1) Přístroj se smí provozovat v elektrických sítích s uzemněným nulovým bodem s maximálním jmenovitým napětím vnějšího vodiče 400 V. Pro volitelnou cirkulaci elektrolytu a reléovou kartu platí tolerance síťového napětí LN od 207 V do 250 V.

2) Pro síťové připojení přístroje používejte výhradně proudový chránič typu B. Svodový proud proti zemi je menší než 3,5 mA.

3) Rozhraní k veřejné elektrické síti 230/400 V a 50 Hz.

4) Pouze pro použití v místnostech, přístroj nesmí být vystaven působení deště nebo sněhu.

5) Při vysoké okolní teplotě může dojít ke snížení výkonu (tzv. derating).

Specifické údaje přístrojů

Nabíjecí

Přístroj

Proud AC max.

Výkon AC max.

Jmenovité napětí

proud max.

max

9140 16kW 30,3 A 18100 W 96 V 140 A 89 mΩ

9160 16kW 30,6 A 18250 W 96 V 160 A 77 mΩ

12110 16-

30 A 17850 W 120 V 110 A 90 mΩ

12140 16-

30,3 A 18080 W 120 V 140 A 74 mΩ

Specifické údaje přístrojů

PF λ (při UAC jmen., 50 Hz, UDC jmen., IDC max)

THDi [%] (při UAC jmen., 50 Hz, UDC jmen., IDC max)

9140 16kW 0,909 44,24

9160 16kW 0,909 44,74

12110 16kW 0,906 44,96

12140 16kW 0,915 42,95

Fronius Selectiva 16 kW 4.0 96V/120V Operating Instruction [CS]

Specifications and Main Features

Frequently Asked Questions

User Manual
