Operating Instructions

Selectiva 4.0 16 kW 96 V / 120 V

Istruzioni per l'uso

42,0426,0402,IT 005-13042023

Indice

Classi di potenza 5

Informazioni generali 5

Norme di sicurezza 6

In generale 6 Condizioni ambientali 6 Collegamento alla rete 6 Pericoli derivanti dalla corrente di rete e di carica 7 Pericolo derivante da acidi, gas e vapori 7 Avvertenze generali sul trattamento delle batterie 8 Protezione personale e di terzi 8 Misure di sicurezza in condizioni di funzionamento normale 8 Classificazioni di compatibilità elettromagnetica degli apparecchi 8 Misure relative alla compatibilità elettromagnetica 9 Protezione dei dati 9 Manutenzione 9 Riparazione 9 Obblighi del gestore 9 Verifiche tecniche per la sicurezza 9 Impostazione della carica sul caricabatteria 10 Smaltimento 10 Diritti d'autore 10

Informazioni generali 11

Spiegazione delle avvertenze per la sicurezza 11 Concezione dell'apparecchio 11 Uso prescritto 11 Collegamento alla rete 12 Cavo di carica 13 Disposizione corretta dei cavi di rete/di carica 13 Avvertenze riportate sull'apparecchio 14 Avvertenze riportate all'interno dell'apparecchio 15 Collocazione dell'apparecchio 15 Supporto da parete 17 Avvio/arresto esterno 18

Elementi di comando e collegamenti 20

Elementi di comando e attacchi 20 Pannello di controllo 23

Carica della batteria 25

Prima messa in funzione 25 Processo di carica 27 Interruzione del processo di carica 28 Termine del processo di carica 29 Processo di carica con opzione InterLock 31

Display 33

Panoramica delle modalità di visualizzazione 33 Modalità standard 33 Selezione menu 34 Modalità statistica 34 Modalità cronologica 35 Modalità di configurazione 36 "Settings" (Impostazioni) 39 Circolazione dell'elettrolita 40 Carica termoguidata 41 Carica di compensazione 41 Ritardo ("delay") 42 Calendario 42 Cariche speciali 45 Collegamento CC 45 Funzioni aggiuntive ("Additional functions") 46 Impostazioni generali ("General options") 48 Reset impostazioni 50

Modalità USB 50 Messaggi di stato 52

Opzioni 58

Sicurezza 58 Circolazione dell'elettrolita 58 Carica termoguidata 60 Scheda relè 60 Aquamatic 61 Carica attiva 62 Carica 50% 62 Carica 80% 62 Carica non terminata 62 Fine carica 62 Carica principale terminata 62 Segnalazione anomalie 62 Segnalazione anomalie + Avviso 62 Spia di segnalazione 62 Antipartenza accidentale 63 Batteria raffreddata 63 Pompa pneumatica esterna - Circolazione dell'elettrolita 63 Supporto a parete e pavimento 63 Banda LED 63 IP 23 63 Filtro dell'aria 63 Kit "Mobile" 63 Indicatore a distanza 63 Gateway Link 64 Gateway 64 TagID Link 64 TagID 64 InterLock 64

Dati tecnici 65

Selectiva 16 kW 96 V/120 V 65

Classi di potenza

Informazioni generali

Tensione batterie

96 V

120 V

La specifica kW per le classi di potenza si riferisce alla versione del corpo esterno e non è direttamente correlata alla potenza effettiva dell'apparecchio.

Modelli di apparecchio

9140 (16kW) 140 A

9160 (16kW) 160 A

12110 (16kW) 110 A

12140 (16kW) 140 A

Corrente di carica max. Housing Tensione di rete

E1 3~ 400 V

Norme di sicurezza

In generale L'apparecchio è realizzato conformemente agli standard correnti e alle normative

tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dello stesso può causare pericolo di

lesioni personali o decesso dell'operatore o di terzi,

danni all'apparecchio e ad altri beni materiali del gestore,

lavoro inefficiente con l'apparecchio.

Tutte le persone addette alla messa in funzione, all'utilizzo, alla manutenzione e alla riparazione dell'apparecchio devono

essere in possesso di apposita qualifica,

leggere integralmente e osservare scrupolosamente le presenti istruzioni per

l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio

mantenerle leggibili

non danneggiarle

non rimuoverle

non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

Condizioni ambientali

Collegamento alla rete

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli presenti sull'apparecchio, consultare il capitolo "Informazioni generali" nelle istruzioni per l'uso dell'apparecchio stesso. Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Per informazioni dettagliate sulle condizioni ambientali consentite, consultare il capitolo "Dati tecnici".

Gli apparecchi con potenza elevata possono inﬂuire sulla qualità dell'energia della rete per via del loro assorbimento di corrente.

Ciò può riguardare alcuni modelli di apparecchi sotto forma di:

Limitazioni di collegamento, requisiti concernenti l'impedenza di rete massi-

ma consentita *) o

requisiti concernenti la potenza di corto circuito minima richiesta *).

Ognuno sull'interfaccia verso la rete pubblica.

Vedere i dati tecnici.

In questo caso il gestore o l'utente dell'apparecchio deve assicurarsi che l'apparecchio possa essere collegato, consultandosi eventualmente con il gestore della rete.

IMPORTANTE! Assicurare la messa a terra sicura del collegamento alla rete!

Pericoli derivanti dalla corrente di rete e di carica

Pericolo derivante da acidi, gas e vapori

L'utilizzo dei caricabatteria espone a numerosi pericoli, ad esempio:

rischi elettrici dovuti alla corrente di rete e di carica

campi elettromagnetici dannosi, che possono risultare mortali per i portatori

di pace maker.

Una scossa elettrica può risultare mortale. Ogni scossa elettrica costituisce sempre un rischio per la vita. Per evitare di ricevere scosse elettriche durante il funzionamento:

non toccare i componenti conduttori di tensione interni ed esterni all'appa-

recchio non toccare in nessun caso i poli della batteria

non cortocircuitare i cavi o i morsetti di carica.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Far riparare immediatamente collegamenti allentati, cavi e conduttori fusi, danneggiati o sottodimensionati da un centro specializzato autorizzato.

Le batterie contengono acidi dannosi per gli occhi e per la pelle. Inoltre, durante il processo di carica delle batterie si sviluppano gas e vapori che possono causare danni alla salute e che in determinate circostanze sono altamente esplosivi.

Utilizzare il caricabatteria soltanto in ambienti ben aerati per evitare l'accumulo di gas esplosivi. I vani batteria non sono considerati a rischio di esplosione se, mediante aerazione naturale o artificiale, viene garantita una concentrazione di idrogeno inferiore al 4%.

Durante la carica, mantenere una distanza di almeno 0,5 m (19.69 in.) tra la batteria ed il caricabatteria. Tenere la batteria lontano da fonti di accensione, fuoco e lampade scoperte.

Non staccare in nessun caso il collegamento alla batteria (ad es. i morsetti di carica) durante il processo di carica.

Non inalare in nessun caso i gas e i vapori sviluppatisi - Predisporre un'aerazione sufficiente.

Non collocare utensili o metalli conduttori di elettricità sulla batteria per evitare che si verifichino cortocircuiti.

Gli acidi della batteria non devono in nessun caso venire a contatto con occhi, pelle o indumenti. Indossare occhiali e indumenti protettivi adatti. Lavare via immediatamente e abbondantemente con acqua pulita gli schizzi di acido e, se necessario, consultare un medico.

Avvertenze generali sul trattamento delle batterie

Proteggere le batterie da impurità e danni meccanici.

Conservare le batterie cariche in un luogo fresco. Con una temperatura di

circa +2 °C (35.6 °F) lo scaricamento automatico si riduce al minimo. Procedere ogni settimana a un'ispezione visiva per assicurarsi che la batteria

sia piena d'acido (elettrolito) fino alla tacca "max." secondo le indicazioni del produttore della batteria. Non utilizzare l'apparecchio o interromperne immediatamente l'utilizzo e far

controllare la batteria da un'officina specializzata autorizzata nei seguenti casi:

livello dell'acido irregolare o consumo di acqua elevato nelle singole cel-

le, causato da un possibile guasto riscaldamento eccessivo della batteria, oltre 55 °C (131 °F).

Protezione personale e di terzi

Misure di sicurezza in condizioni di funzionamento normale

Tenere lontane le persone, in particolare i bambini, durante l'utilizzo dell'apparecchio. Tuttavia, se sono presenti persone nelle vicinanze

informarle su tutti i pericoli (acidi e gas dannosi per la salute, pericoli deri-

vanti dalla corrente di rete e di carica, ecc.) mettere a disposizione protezioni adeguate.

Prima di lasciare la zona di lavoro, assicurarsi che non possano verificarsi lesioni personali o danni materiali anche in assenza dell'operatore.

Utilizzare l'apparecchio esclusivamente su una rete dotata di conduttore di terra e con una presa che disponga di un contatto per tale conduttore. L'utilizzo dell'apparecchio su una rete priva di conduttore di terra o con una presa priva di contatto per tale conduttore costituisce un atto di grave negligenza. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Utilizzare sempre l'apparecchio attenendosi alla classe di protezione indicata sulla targhetta.

Non mettere mai in funzione l'apparecchio in presenza di danni evidenti.

Far controllare periodicamente la funzionalità del conduttore di terra della linea di rete e dell'apparecchio da un elettricista qualificato.

Prima di accendere l'apparecchio, far riparare i dispositivi di sicurezza non perfettamente funzionanti e i componenti le cui condizioni non risultino ottimali da un centro specializzato autorizzato.

Classificazioni di compatibilità elettromagnetica degli apparecchi

Non disattivare o eludere i dispositivi di protezione.

Terminato il montaggio, è necessaria una spina di rete facilmente accessibile.

Gli apparecchi di Classe A:

sono previsti solo per l'impiego negli ambienti industriali.

Possono causare, in altri ambienti, interferenze di alimentazione e dovute a

radiazioni.

Gli apparecchi di Classe B:

soddisfano i requisiti concernenti le emissioni in ambienti domestici e indu-

striali. Ciò vale anche per gli ambienti domestici in cui l'approvvigionamento di energia ha luogo dalla rete pubblica di bassa tensione.

La classificazione di compatibilità elettromagnetica degli apparecchi viene effettuata in conformità con le indicazioni riportate sulla targhetta o nei dati tecnici.

Misure relative alla compatibilità elettromagnetica

Protezione dei dati

Manutenzione Prima di ogni messa in funzione controllare che la spina e il cavo di rete, i cavi e i

Riparazione I lavori di riparazione devono essere eseguiti esclusivamente da un'impresa spe-

In casi particolari è possibile che, nonostante si rispettino i valori limite standardizzati delle emissioni, si verifichino comunque interferenze nell'ambiente di impiego previsto (ad es., se nel luogo di installazione sono presenti apparecchi sensibili, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o televisivi). In questo caso il gestore è tenuto ad adottare le misure necessarie per l'eliminazione di tali interferenze.

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.

morsetti di carica non siano danneggiati. Se la superficie del corpo esterno dell'apparecchio è sporca, pulirla con un panno morbido utilizzando unicamente detergenti privi di solventi.

cializzata autorizzata. Utilizzare esclusivamente pezzi di ricambio e pezzi soggetti ad usura originali (anche per i componenti normalizzati). Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza.

Obblighi del gestore

Verifiche tecniche per la sicurezza

È consentito modificare, aggiungere pezzi o adattare l'apparecchio solo con l'autorizzazione del produttore.

Il gestore è tenuto a far utilizzare l'apparecchio esclusivamente a persone che

siano a conoscenza delle norme fondamentali in materia di sicurezza sul la-

voro e di prevenzione degli incidenti e siano in grado di maneggiare l'apparecchio abbiano letto e compreso le presenti istruzioni per l'uso, in particolare il capi-

tolo "Norme di sicurezza", e abbiano sottoscritto una dichiarazione in cui si afferma di aver letto e compreso quanto sopra siano in possesso delle competenze necessarie per soddisfare i requisiti im-

posti per i risultati di lavoro.

È necessario verificare regolarmente che il personale lavori in conformità alle norme di sicurezza.

Il produttore consiglia di far eseguire sull'apparecchio verifiche tecniche per la sicurezza con frequenza almeno annuale.

Le verifiche tecniche per la sicurezza possono essere eseguite esclusivamente da elettricisti qualificati e competenti

dopo qualsiasi modifica

dopo aggiunte di pezzi o adattamenti

dopo lavori di riparazione, cura e manutenzione

almeno una volta l'anno.

Attenersi alle norme e alle disposizioni nazionali e internazionali vigenti in materia di verifiche tecniche per la sicurezza.

Informazioni più dettagliate sulle verifiche tecniche per la sicurezza sono reperibili presso il proprio centro di assistenza, che mette a disposizione dei richiedenti la documentazione necessaria.

Impostazione della carica sul caricabatteria

Smaltimento I rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti sepa-

Diritti d'autore I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produtto-

Gli apparecchi con marcatura CE soddisfano i requisiti fondamentali stabiliti dalle direttive pertinenti.

Gli apparecchi provvisti di certificazione EAC sono conformi ai requisiti previsti dalle norme pertinenti per Russia, Bielorussia, Kazakistan, Armenia e Kirghizistan.

ratamente e riciclati in modo compatibile con l'ambiente conformemente alla Direttiva UE e alla legge nazionale applicabile. Le apparecchiature usate devono essere restituite al distributore o tramite un sistema di raccolta e smaltimento locale autorizzato. Un corretto smaltimento della vecchia apparecchiatura favorisce il riciclaggio sostenibile delle risorse materiali. Ignorare questa indicazione può avere potenziali impatti sulla salute/ambiente.

Imballaggi

Raccolta differenziata. Controllare le norme del proprio Comune. Ridurre il volume del cartone.

re.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al momento della stampa. Con riserva di modifiche. L'acquirente non può vantare alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.

Informazioni generali

Spiegazione delle avvertenze per la sicurezza

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

▶

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

▶

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni

▶

materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

Concezione dell'apparecchio

Uso prescritto Il caricabatterie serve per caricare i tipi di batterie indicati di seguito. Non sono

I sistemi di ricarica nella gamma trifase si distinguono per l'impiego di un'innovativa tecnologia di carica. L'affermata Active Inverter Technology si adatta al fabbisogno energetico della batteria, fornendole solo la corrente effettivamente necessaria.

La tecnologia è integrata in un solido corpo esterno conforme agli standard del settore. La struttura estremamente compatta soddisfa ogni requisito delle norme di sicurezza, riduce l'ingombro e protegge i componenti prolungandone la durata.

Dotato di display grafico, registro dati integrato, nuove interfacce e opzioni aggiuntive, l'apparecchio garantisce compatibilità futura.

consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne. L'uso prescritto comprende anche

l'osservanza di tutte le avvertenze riportate nelle istruzioni per l'uso,

il controllo a intervalli regolari dei cavi di rete e di carica.

PERICOLO!

La carica di batterie a secco (elementi primari) e batterie non ricaricabili

può causare gravi lesioni personali e danni materiali.

Caricare esclusivamente i tipi di batterie indicati di seguito.

▶

PERICOLO!

Il collegamento al caricabatterie di batterie non adatte

può causare gravi lesioni personali o danni materiali dovuti alla fuoriuscita di gas e all'insorgenza di fiamme o esplosioni.

Collegare al caricabatterie solo batterie adatte per tipo, tensione e capacità e

▶

conformi alle impostazioni dell'apparecchio.

Il caricabatterie è destinato alla ricarica di batterie piombo-acido e NiCd. Impostare il caricabatterie in base al tipo di batteria da caricare:

Batterie Pb-WET (PzS, GiS,...:

batterie umide piombo-acido ventilate, sigillate, con elettrolita liquido. Batterie Pb-GEL (PzV, GiV, ...):

batterie piombo-acido sigillate a valvola (VRLA) con elettrolita fisso (gel o vello). Batterie NiCd:

batterie NiCd chiuse o sigillate con elettrolita liquido. Batterie Pb-CSM-WET (Copper Strained Metal):

batterie chiuse piombo-acido CSM con elettrolita liquido. Batterie a cristallo al piombo:

batterie a cristallo al piombo di tipo EVFJ/CNFJ.

Per funzionare in modo ottimale l'apparecchio va maneggiato in modo corretto. Mai tirare l'apparecchio dal cavo quando lo si maneggia.

Collegamento alla rete

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali o il decesso.

Prima di iniziare qualsiasi lavoro tutti gli apparecchi e i componenti interessa-

▶

ti vanno spenti e scollegati dalla rete elettrica. Assicurarsi che tutti gli apparecchi e i componenti interessati non vengano

▶

riaccesi. Se necessario, per il collegamento alla rete dell'apparecchio utilizzare esclu-

▶

sivamente un interruttore di protezione per correnti di guasto di tipo B.

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere e comprendere il presente documento.

▶

Leggere e comprendere tutte le istruzioni per l'uso dei componenti del siste-

▶

ma, in particolare le norme di sicurezza.

PERICOLO!

Un'alimentazione di rete errata o insufficiente

può causare gravi lesioni personali e danni materiali.

Rispettare i requisiti relativi all'alimentazione di rete riportati nel capitolo

▶

"Dati tecnici".

Cavo di carica

PERICOLO!

La caduta dei cavi di carica

può causare gravi lesioni personali e danni materiali. Il personale può restare impigliato o inciampare nei cavi esposti e non fissati.

Disporre i cavi di carica in modo che nessuno possa inciamparvi o restarvi im-

▶

pigliato.

PERICOLO!

L'interruzione del processo di carica in corso estraendo la spina di carica

può causare gravi lesioni personali e danni materiali. Le scintille che si generano possono incendiare i gas di carica che si formano durante il processo di carica e causare incendi o esplosioni.

Al termine del processo di carica, avvolgere il cavo di carica o riporlo nell'ap-

▶

posito supporto, se presente.

Disposizione corretta dei cavi di rete/di carica

PRUDENZA!

Il surriscaldamento causato dalla disposizione errata dei cavi di rete/di carica

può danneggiare i componenti.

Disporre il cavo di rete/di carica senza formare cappi.

▶

Non coprire il cavo di rete/di carica.

▶

Posare i cavi di carica lunghi più di 5 m (16 ft. 4.85 in.) singolarmente (senza

▶

formare fasci). I cavi di carica lunghi più di 5 m (16 ft. 4.85 in.) possono presentare una tem-

▶

peratura superficiale elevata (prestare attenzione al calore delle superfici). Prestare particolare attenzione affinché la temperatura superficiale dei cavi

▶

di carica non superi gli 80 °C (176 °F) nei casi seguenti:

- la temperatura ambiente è pari o superiore a 30 °C (86 °F)

- la sezione del cavo di carica è pari o superiore a 95 mm

- la lunghezza del cavo di ricarica è pari o superiore a 5 m (16 ft. 4.85 in.). Il cavo di rete/di carica può essere sostituito solo da un elettricista qualifica-

▶

to.

Avvertenze ri-

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird! Explosive Gase. Flammen und Funken vermeiden. Während des Ladens für ausreichend Frischluft-Zufuhr sorgen!

Always stop charging before you disconnect the charging cable! Explosive gases. Prevent flames and sparks. Provide adequate ventilation during charge!

Toujours arrêter la charge avant de déconnecter le câble de charge! Gaz explosifs. Éviter les flammes et les étincelles. Prévoir une ventilation adaptée pendant la charge!

¡Detener siempre la carga antes de desconectar el cable de carga! Gases explosivos. Evitar llamas y chipas. ¡Mantener una ventilación adecuada durante la carga!

Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica!

WARNUNG - WARNING - ATTENTION ADVERTENCIA - AVVISO

42,0409,0419

Platform E1

xxA

xxxxW

3~ NPE xxxV 50/60Hz

xxxA

xxV

Always stop charging before you disconnect the charging cable!

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Protective class I

IP20 Production Date Code

UAC nom.

OVC III

Part No.:

Ser. No.:

IAC max. PAC max.

UDC nom.

IDC max.

xxxxxxxx

4,010,xxx

xxxx

Selectiva x.0 xxxx xxkW

portate sull'apparecchio

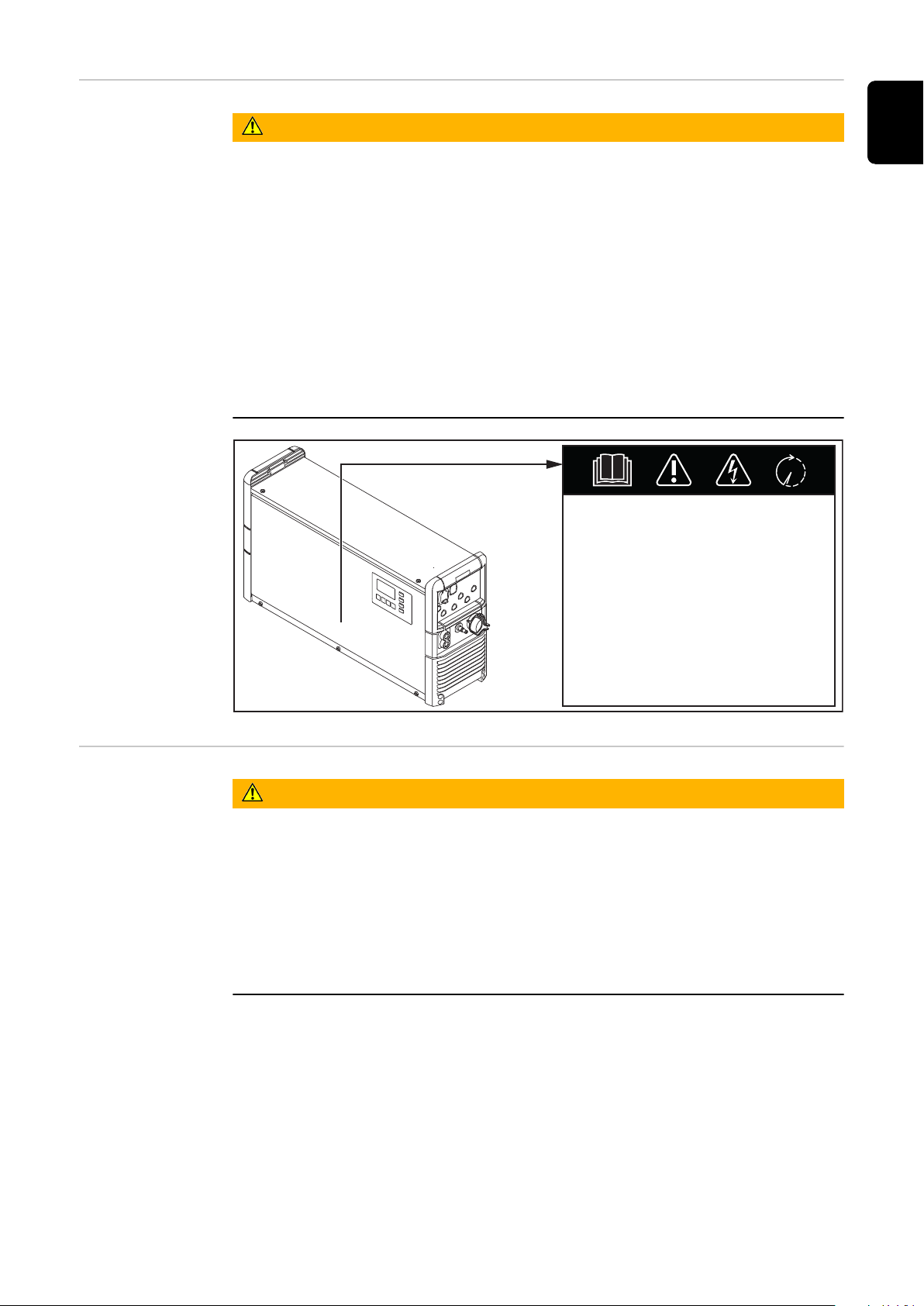

Il caricabatterie è dotato di targhetta con simboli di sicurezza, che non devono essere rimossi né sovrascritti.

Una scossa elettrica può risultare mortale. Il corpo esterno deve essere aperto solo da tecnici qualificati dell'assistenza del produttore. Prima di eseguire qualsiasi lavoro con il corpo esterno aperto, scollegare l'apparecchio dalla rete. Controllare mediante uno strumento di misura adatto che i componenti caricati elettricamente (ad es. i condensatori) siano completamente scarichi. Assicurarsi che l'apparecchio resti scollegato dalla rete fino al completamento di tutti i lavori.

Utilizzare le funzioni solo dopo aver letto integralmente le istruzioni per l'uso.

Tenere la batteria lontano da fonti di ignizione, fuoco, scintille e fiamme libere.

Pericolo di esplosione! Durante la carica si sviluppa gas tonante nella batteria.

Gli acidi della batteria sono corrosivi e non devono in alcun caso venire a contatto con occhi, pelle o indumenti.

Durante la carica, predisporre un'aerazione sufficiente.

L'apparecchio può generare correnti di guasto DC nel conduttore di terra. Se sul lato rete si utilizza un dispositivo di protezione contro le correnti di guasto (RCD) ai fini della protezione contro le scosse elettriche, è necessario che corrisponda al tipo B.

Non smaltire il prodotto con i rifiuti domestici, ma in conformità con le norme di smaltimento per i rifiuti di apparecchiature elettriche ed elettroniche vigenti sul luogo di installazione.

Avvertenze ri-

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

portate all'interno dell'apparecchio

PERICOLO!

Pericolo derivante dalla corrente elettrica

con conseguenti lesioni da gravi fino a mortali.

Il corpo esterno deve essere aperto solo da tecnici qualificati dell'assistenza

▶

del produttore. Prima di iniziare qualsiasi lavoro, scollegare tutti gli apparecchi e i compo-

▶

nenti interessati dalla rete elettrica. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi. Con l'ausilio di un cartello di segnalazione chiaramente leggibile e compren-

▶

sibile, accertarsi che l'apparecchio resti scollegato dalla rete fino al completamento di tutti i lavori.

Collocazione dell'apparecchio

PERICOLO!

Il ribaltamento o la caduta degli apparecchi

può causare gravi lesioni personali e danni materiali.

Installare tutti i componenti del sistema in modo stabile.

▶

Se si utilizza un supporto da pavimento o da parete, assicurarsi sempre che

▶

tutti gli elementi di fissaggio siano ben serrati. Gli apparecchi di peso superiore a 25 kg (55.12 lb.) devono essere trasportati

▶

da almeno 2 persone. Per il montaggio su scaffali, la portata del fondo degli scaffali deve corri-

▶

spondere ad almeno il peso dell'apparecchio.

L'apparecchio è collaudato secondo la classe di protezione IP 20, che prevede:

protezione contro la penetrazione di corpi estranei solidi di diametro superio-

re a 12,5 mm (0.49 in.) nessuna protezione dall'acqua.

Conformemente alla classe di protezione IP 20 l'apparecchio può essere installato e messo in funzione in ambienti chiusi. Evitare l'esposizione all'azione dell'umidità.

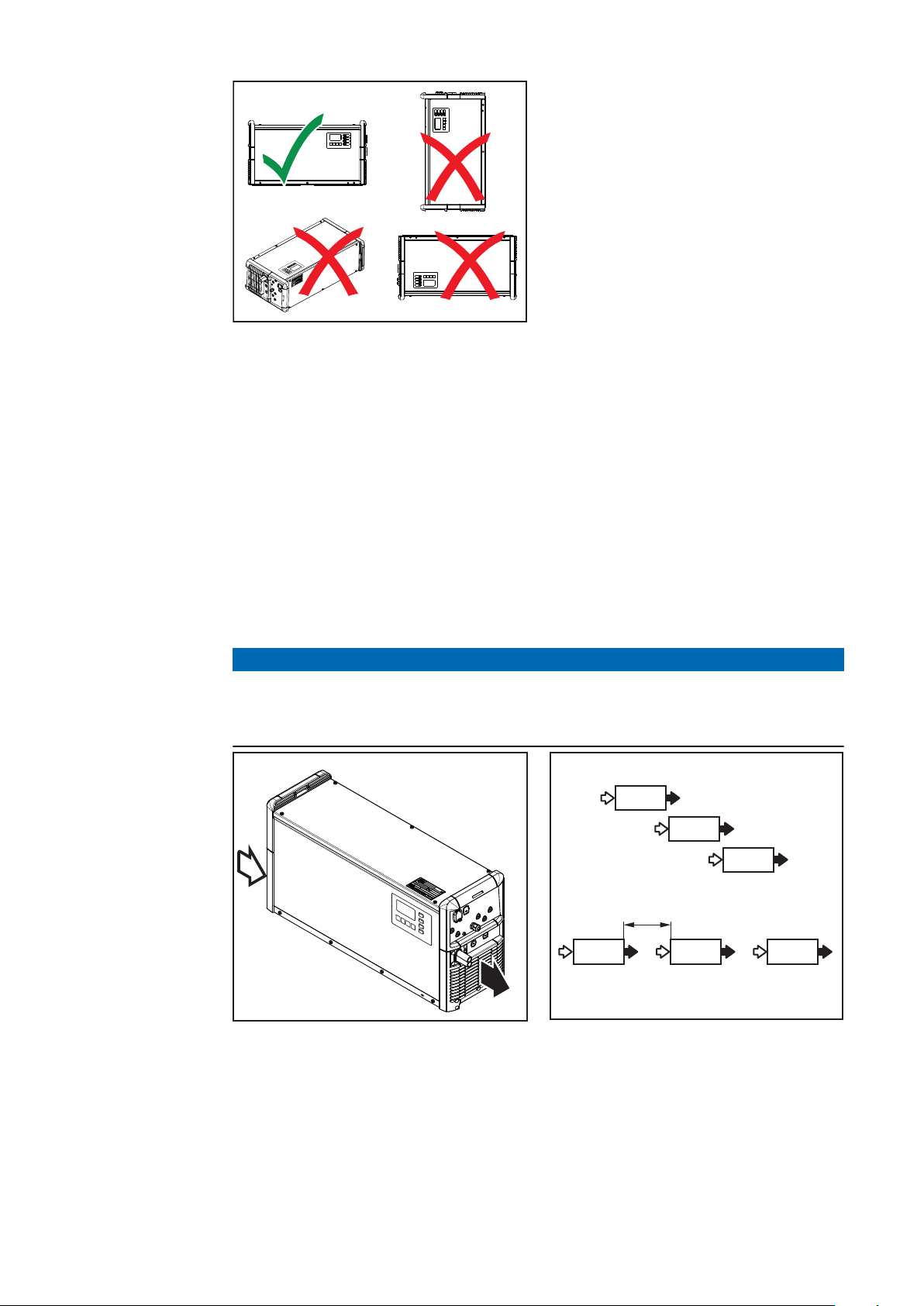

L'apparecchio va utilizzato in posizione

(a)

orizzontale.

L'aria ambiente dell'apparecchio deve essere mantenuta priva di vapori generati dagli acidi della batteria. È pertanto da evitare il montaggio dell'apparecchio direttamente sopra la batteria da caricare.

Aria di raffreddamento

L'apparecchio deve essere installato in modo tale che l'aria di raffreddamento possa afﬂuire e deﬂuire liberamente attraverso le apposite aperture sul corpo esterno. La distanza minima dalle aperture di ventilazione da rispettare è di 0,2 m (7.874 in.). L'aria ambiente deve essere priva di

eccessiva concentrazione di polvere

particelle conduttrici di elettricità (nerofumo o trucioli metallici)

fonti di calore.

L'aspirazione e il deﬂusso dell'aria di raffreddamento avvengono come indicato dalle frecce illustrate nelle figure seguenti.

AVVERTENZA!

La copertura parziale o totale delle aperture di ventilazione

può causare danni materiali.

L'installazione di più apparecchi in fila dovrebbe essere sfalsata.

▶

Se gli apparecchi sono disposti in fila l'uno dopo l'altro, senza essere sfalsati, la distanza tra gli apparecchi deve essere misurata come segue:

16 kW (E1): distanza minima 60 cm (1 ft. 11.62 in.)

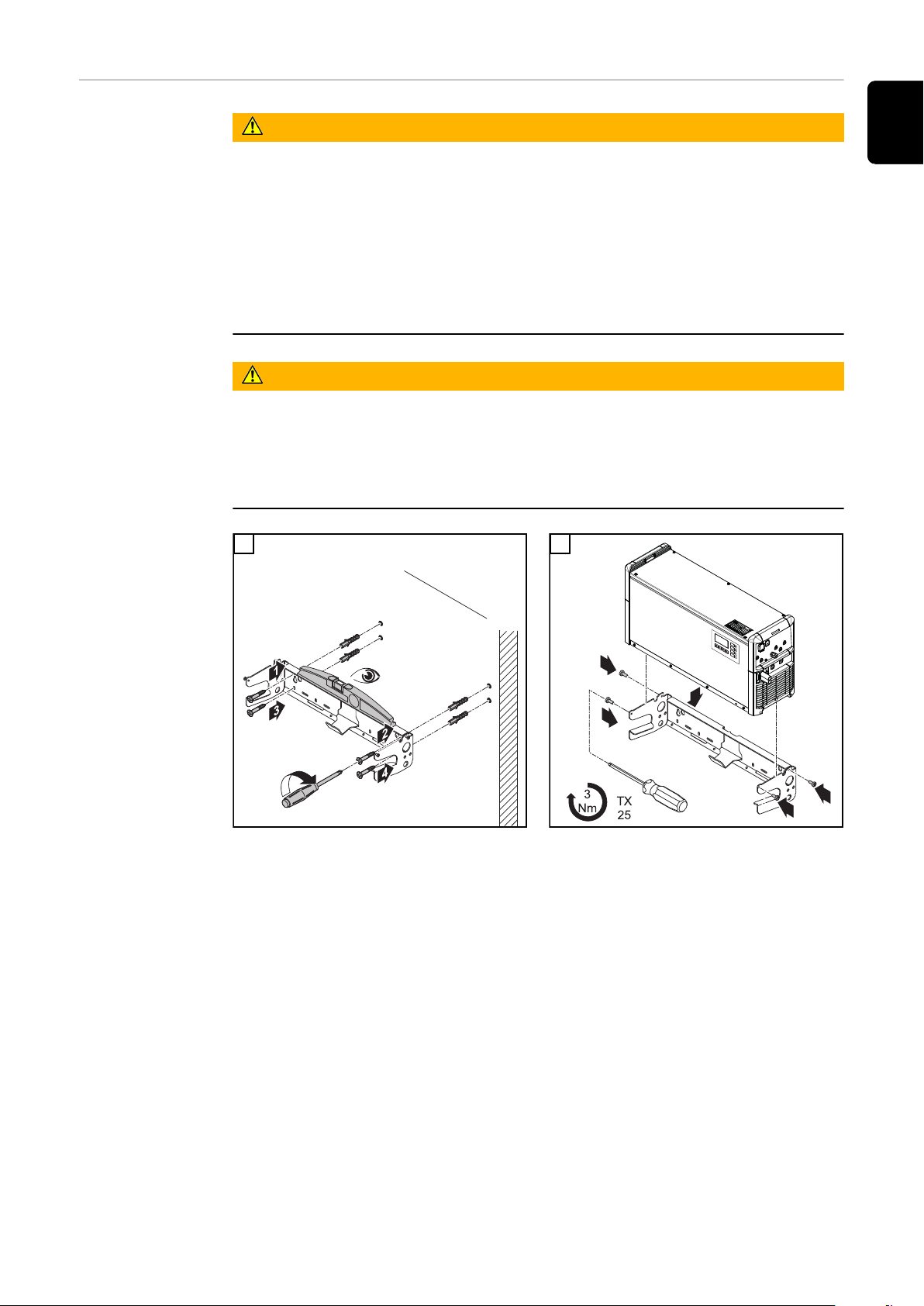

Supporto da pa-

312

rete

PERICOLO!

L'esecuzione errata dei lavori e la caduta degli apparecchi

possono causare gravi lesioni personali e danni materiali.

Il montaggio deve essere eseguito unicamente da personale tecnico qualifi-

▶

cato. Osservare le norme di sicurezza riportate nelle istruzioni per l'uso del carica-

▶

batterie. A seconda della base sono necessari tasselli e viti differenti.

▶

Per questo motivo tasselli e viti non sono compresi nella fornitura.

▶

È responsabilità del montatore scegliere tasselli e viti adatti.

▶

PERICOLO!

Il ribaltamento o la caduta degli apparecchi

può causare gravi lesioni personali e danni materiali.

Controllare che tutti i collegamenti a vite siano ben serrati.

▶

Utilizzare solo con un caricabatterie Fronius Selectiva 8-18 kW.

▶

Montare l'apparecchio in posizione orizzontale.

▶

16 kW (E1)

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20 (.79)

110

(4.33)

mm (in.)

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

(.24)

7 (.28)

8.5 (.33)

(.24)

(.98)

76 (2.99)

(2.36)

mm (in.)

16 kW (E1)

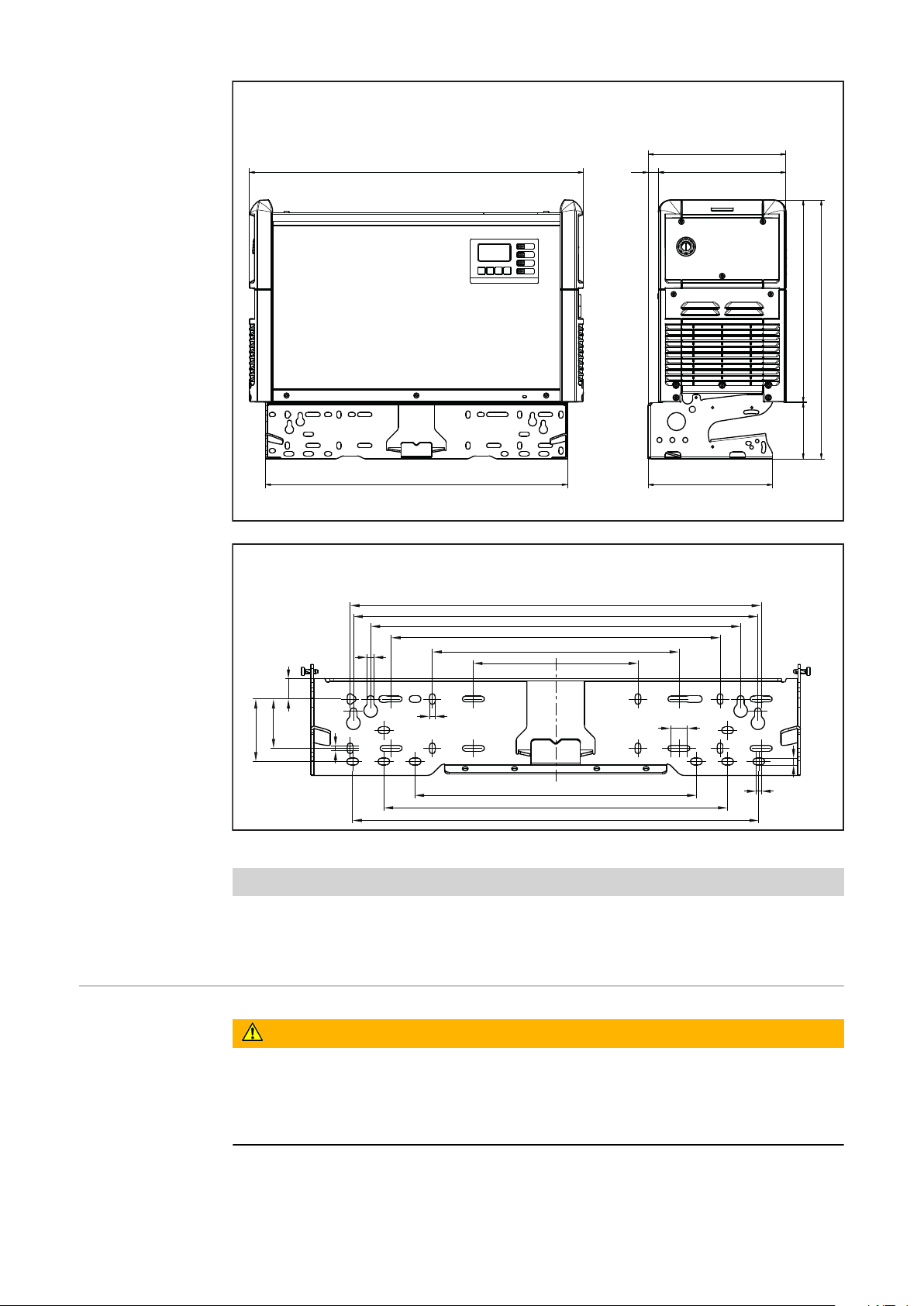

Schema di foratura

Avvio/arresto esterno

Peso del supporto da parete:

16 kW (E1)

PERICOLO!

Lo scollegamento del collegamento a spina durante il processo di carica

può causare gravi lesioni personali e danni materiali.

Non scollegare il collegamento a spina mentre il processo di carica è in corso.

▶

Non toccare i contatti sotto corrente sulla spina di carica.

▶

3,15 kg (6.49 lb.)

La funzione di avvio/arresto esterno è implementata di serie.

La funzione di avvio/arresto esterno consente di comandare il processo di carica sia tramite un contatto ausiliario che tramite un interruttore esterno.

Se si scollega il cavo di carica a processo di carica in corso, l'avvio/arresto esterno impedisce la formazione di scintille, prolungando così la durata dei contatti.

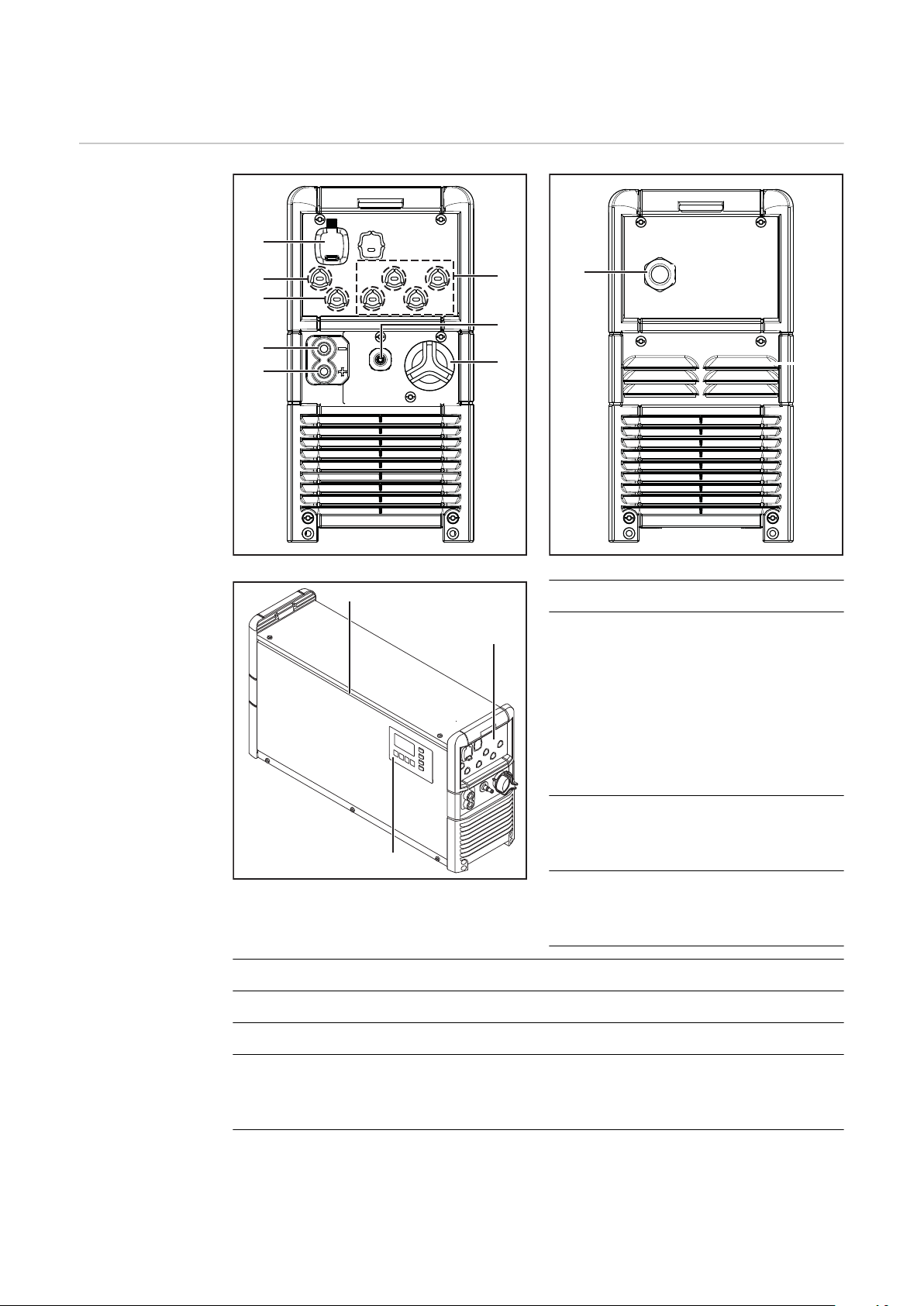

Elementi di comando e collegamenti

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(9)

(11)

(10)

(12)

Elementi di comando e attacchi

N. Funzione

(1) Presa USB

La presa USB supporta gli aggiornamenti dell'apparecchio e la registrazione dei parametri di carica durante il processo di carica mediante chiavetta USB. È disponibile una corrente di alimentazione di massimo 0,5 A.

(2) Posizione per le opzioni indica-

tore a distanza, semaforo di carica 13 V o InterLock.

(3) Posizione per l'opzione avvio/

arresto esterno o per l'opzione carica termoguidata.

N. Funzione

(4) Cavo di carica (-)

(5) Cavo di carica (+)

(6) Posizioni per le opzioni con collegamento relè.

(ad es. Aquamatic) Per informazioni dettagliate al riguardo, consultare il capitolo "Opzioni".

(7) Posizione per l'opzione circolazione interna dell'elettrolita.

Uscita per l'aria compressa

(8) Posizione per l'opzione circolazione interna dell'elettrolita.

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug Code

Plug 18p

Aspirazione dell'aria con apposito filtro

(9) Cavo di rete

(10) Opzione banda LED.

Si accende nei colori corrispondenti a seconda dello stato di carica, in base alle indicazioni descritte nel paragrafo "Pannello di controllo".

(11) Pannello di controllo

(12) Scatola dei collegamenti opzionale

La scatola dei collegamenti è accessibile unicamente rimuovendo la piastra di collegamento sul lato anteriore dell'apparecchio. Per eseguire questa operazione, osservare le avvertenze riportate nel capitolo "Opzioni", paragrafo "Sicurezza".

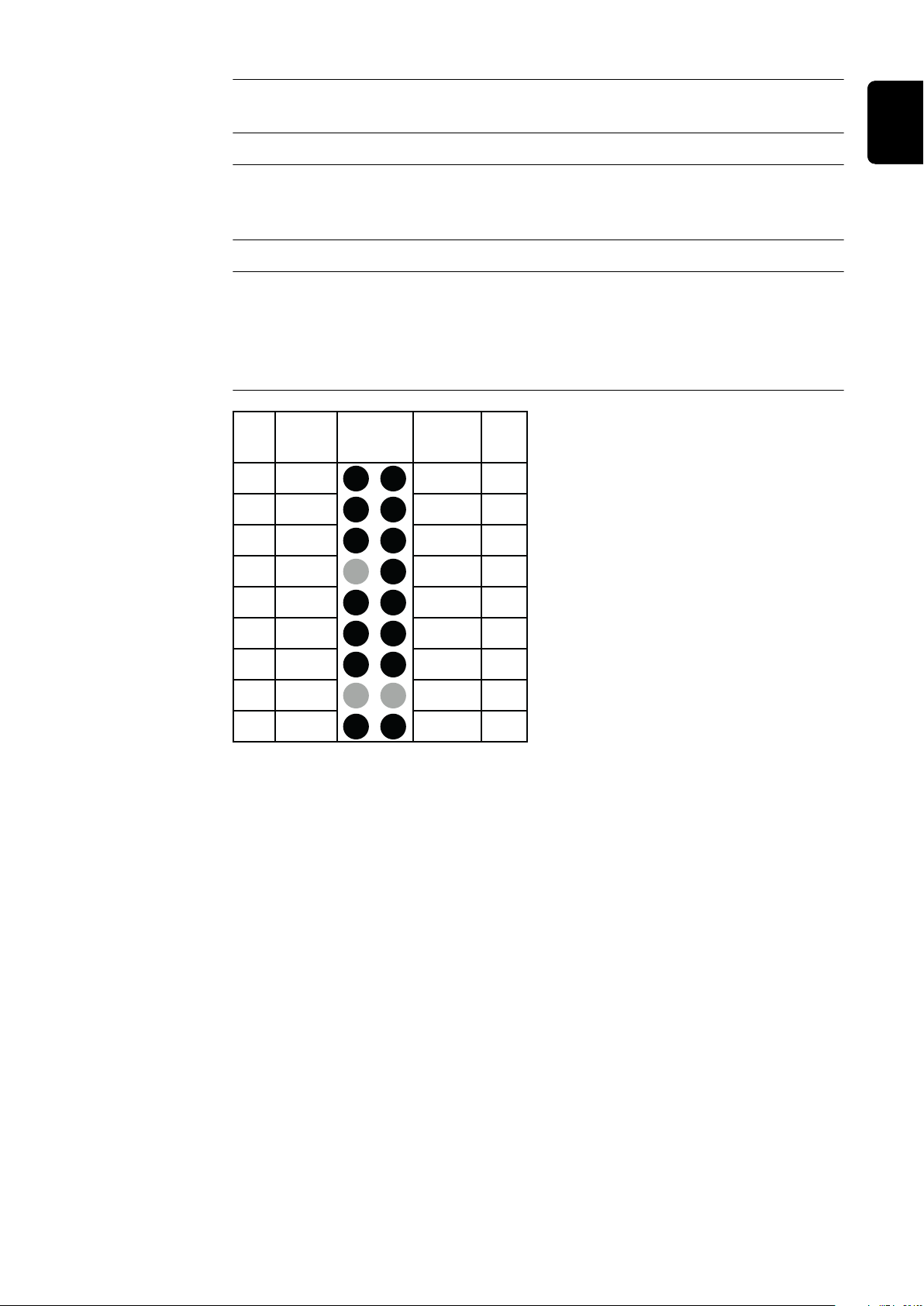

Attacchi spina opzionale a 18 pin sul Print P-Control all'interno del corpo

Plug

Code Function

Plug

Code Function

17 G/2 Ext. LED Green

Remote Control wire 2

InterLock wire Green

CBG Easy VCC

15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red

Remote Control wire 3

InterLock wire Yellow

CBG Easy De-

tect

13 B Ext. LED Blue

InterLock wire Brown

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

18 13V/113 V Ext. LED

Power Supply Remote Con-

trol wire 1

Remote Control wire 4

InterLock wire Green

14 Dete Detect

10 13VO13 V Power

Supply

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4 1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging Extern Start/Stop Extern Start/Stop

Gateway/Cloud

Battery Link

Pannello di con-

(1) (8)

(7)

(6)

(5)

(4)(3)(2)

trollo

N. Funzione

(1) Display

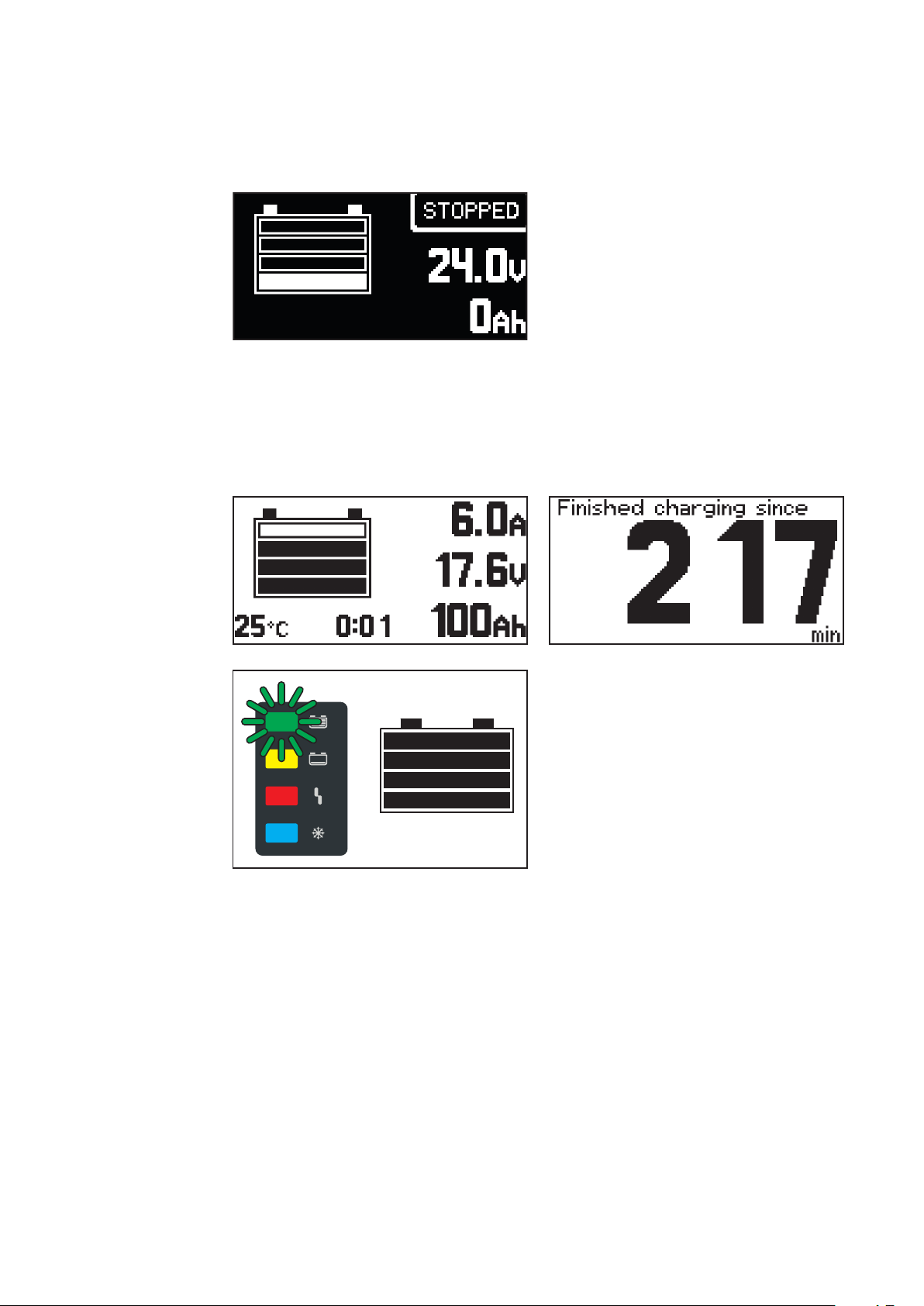

Visualizzazione dei parametri di carica attuali. Visualizzazione delle impostazioni.

(2) Tasto "Menu"

Selezione del menu desiderato. Tornare alla selezione di livello superiore.

(3) Tasti "Up/Down" (Su/Giù)

Selezione della voce di menu desiderata. Impostazione del valore desiderato.

(4) Tasto "Pause/Start" (Pausa/Avvio)

Interruzione e ripresa del processo di carica. Conferma di una voce di menu o di un'impostazione.

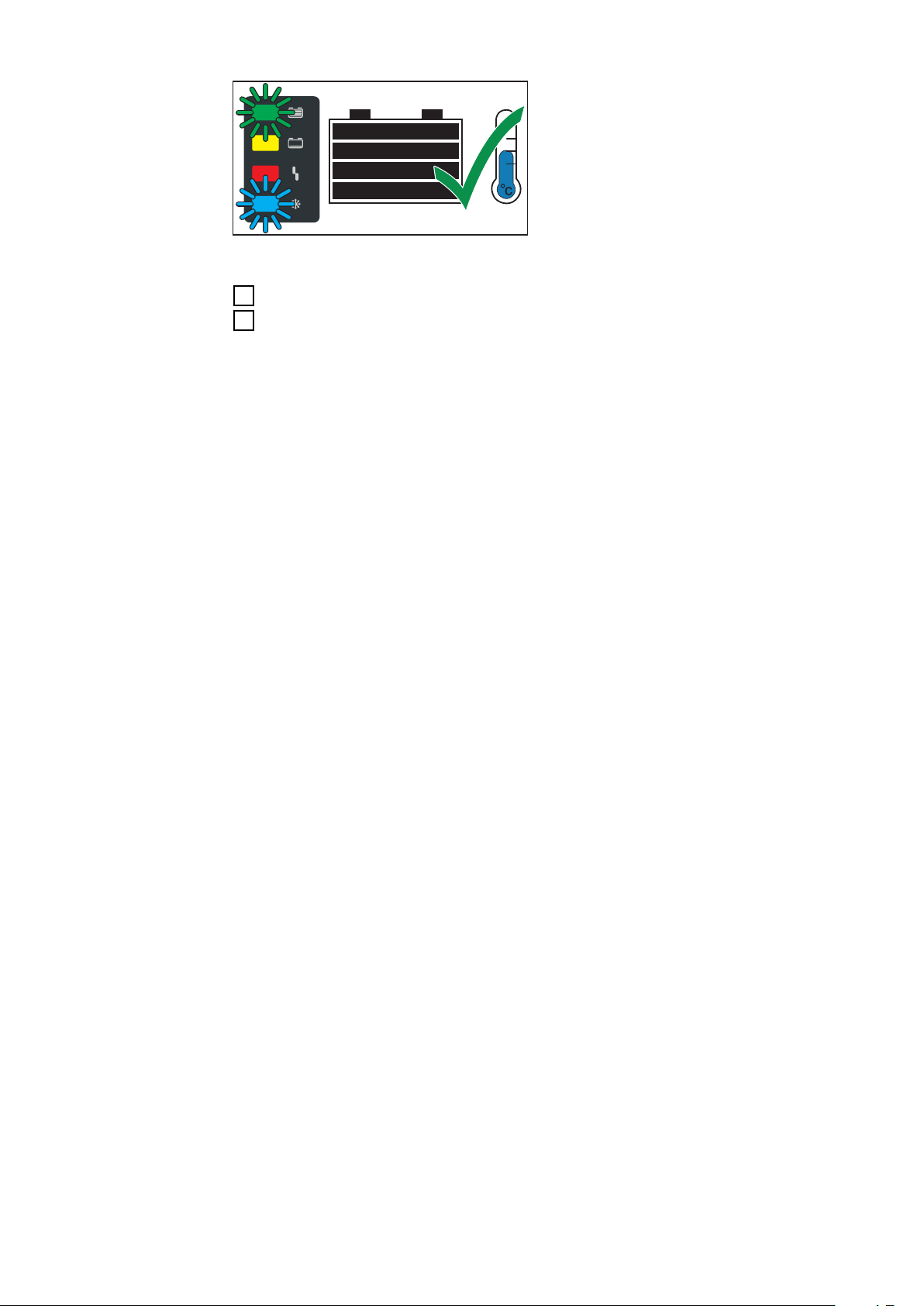

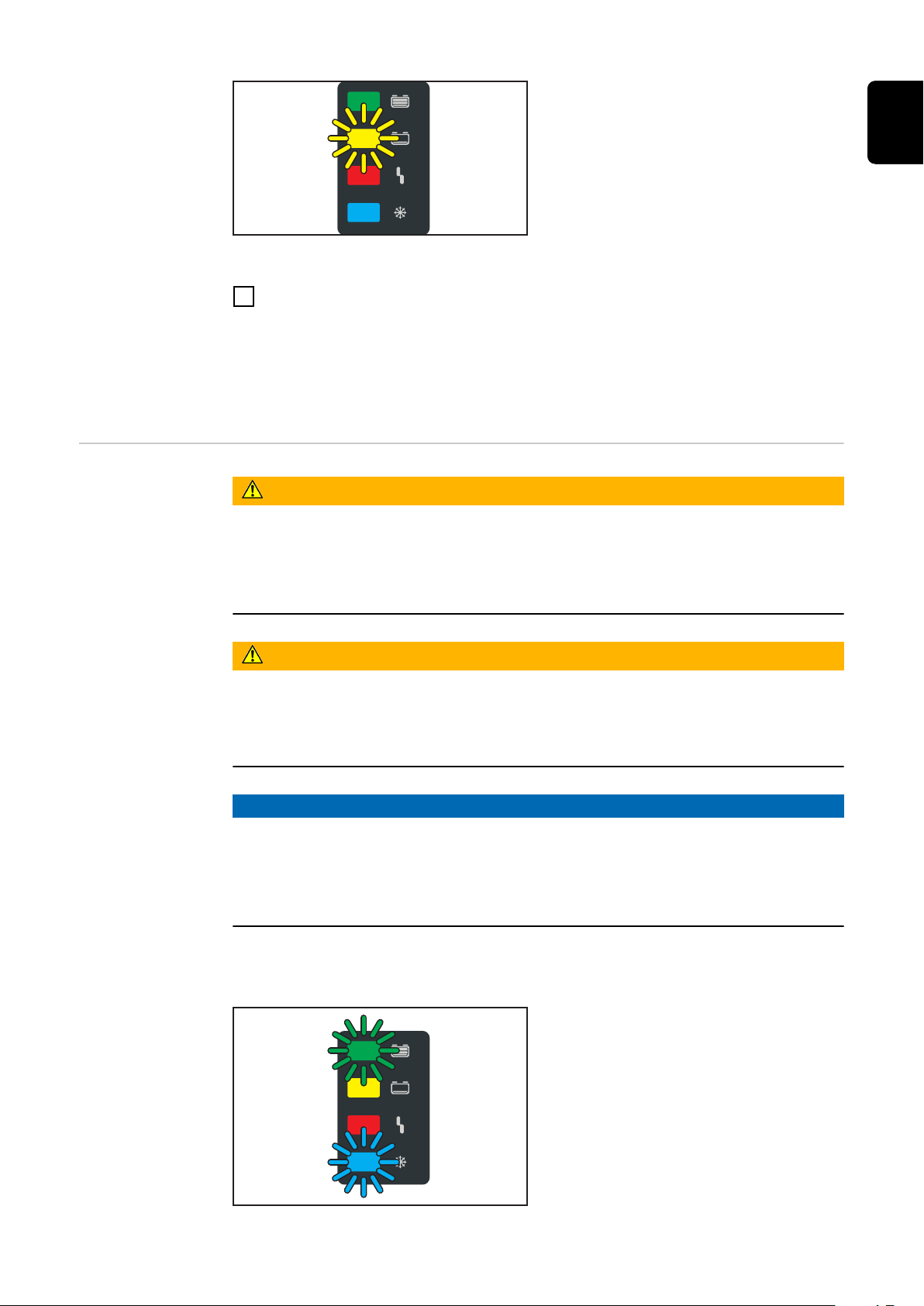

(5) Spia "Batteria raffreddata" (blu)

Segnala una batteria già raffreddata e pronta per l'uso. Accesa con luce fissa: terminata la carica, raggiungimento del tempo di raffreddamento impostato oppure, in opzione, della temperatura della batteria impostata. Lampeggia a cadenza di secondi: accensione, in aggiunta, della spia di rabbocco dell'acqua. Per informazioni dettagliate al riguardo, consultare il paragrafo "Funzioni aggiuntive" al capitolo "Display" Funzioni aggiuntive

("Additional functions").

(6) Spia "Errore" (rossa)

Accesa con luce fissa: l'apparecchio segnala un errore. La situazione at-

tuale non consente la carica corretta. Mentre la spia rossa è accesa non si

possono eseguire processi di carica (carica interrotta). Il display visualizza il messaggio di stato corrispondente. Lampeggia brevemente ogni 3 s: l'apparecchio segnala un avviso. I parametri di carica non sono favorevoli, la carica però prosegue. Sul display vengono visualizzati alternatamente il messaggio di stato corrispondente e lo stato di carica.

(7) Spia "Carica" (gialla)

Accesa: durante la carica. Lampeggiante: se la carica è stata interrotta.

(8) Spia "Batteria carica" (verde)

Accesa con luce fissa: carica terminata. Lampeggia a cadenza di secondi: carica terminata. Accensione, in aggiun-

ta, della spia di rabbocco dell'acqua.

Carica della batteria

Prima messa in funzione

La prima volta che il caricabatteria viene collegato alla rete elettrica, l'apparecchio è in modalità SETUP.

In questa modalità devono essere configurate o confermate le seguenti impostazioni di base:

Lingua ("Language") (inglese, tedesco, francese,...)

Data ("Date"), ora ("Time") e fuso orario

Lunghezza del cavo di carica ("Charging cable") e sezione del cavo di carica

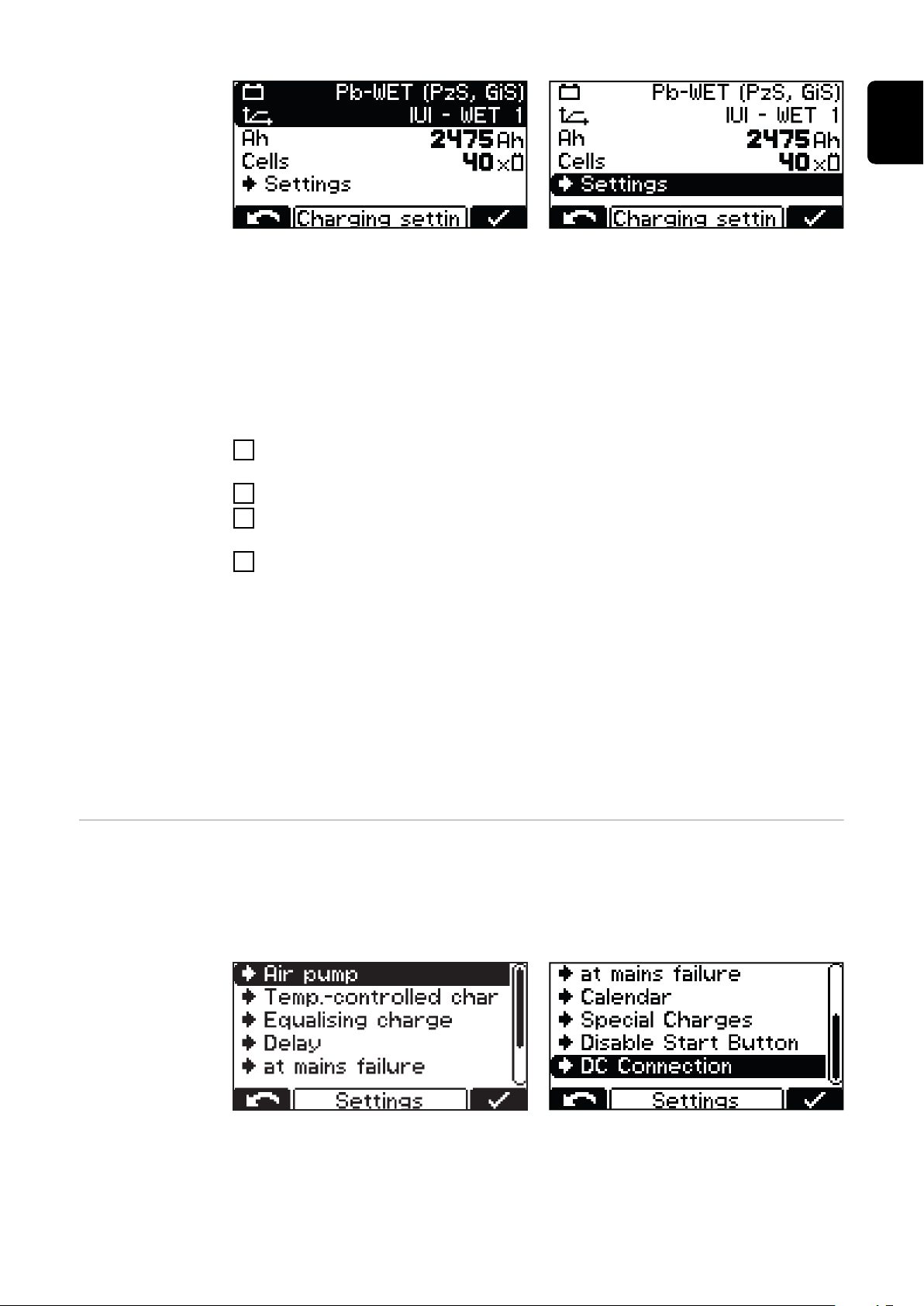

("Cable cross section") Tipo di batteria, curva caratteristica, numero di celle e tempo di carica o ca-

pacità della batteria

Collegare la spina di rete del caricabatterie alla rete elettrica.

Selezionare la lingua dei menu de-

siderata con i tasti "Up/Down" (Su/ Giù).

Confermare con i tasti "Pause/

Start" (Pausa/Avvio).

L'inglese è la lingua predefinita.

Selezionare il fuso orario con i tasti

"Up/Down" (Su/Giù). Confermare con i tasti "Pause/

Start" (Pausa/Avvio).

Il fuso orario "UTC+1 Central European Time (Berlin)" è impostato come predefinito.

Configurare le impostazioni seguenti:

Ora legale attivata/disattivata

("Daylight saving time ON/OFF") Formato ora

Ora

Data ("Date")

Selezionare l'impostazione deside-

rata con i tasti "Up/Down" (Su/Giù). Confermare l'impostazione deside-

rata con i tasti "Pause/Start" (Pausa/Avvio).

L'ora legale attivata ("Daylight saving time ON") e il formato ora da 24 ore sono impostati come predefiniti.

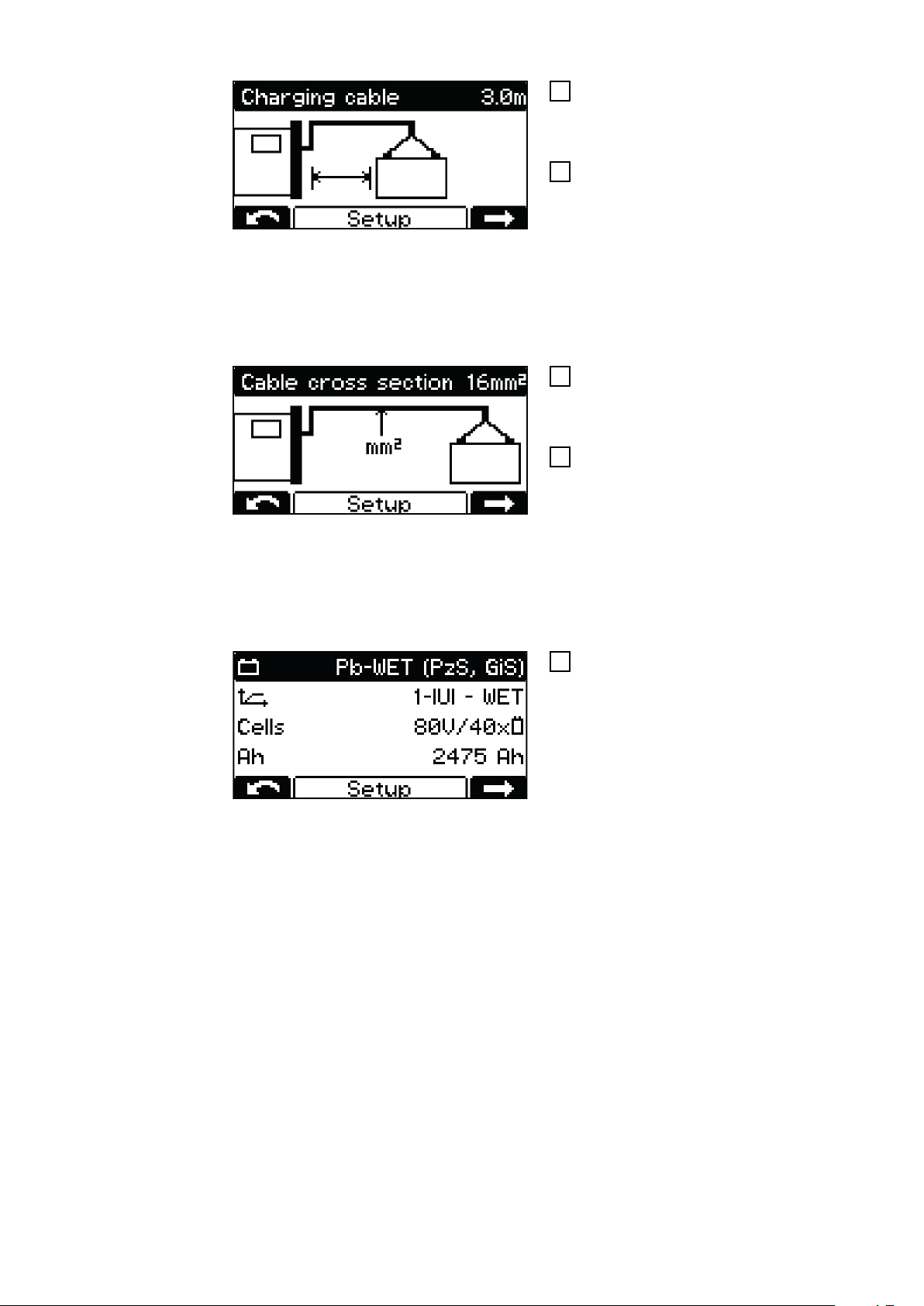

Selezionare la lunghezza del cavo

di carica ("Charging cable") pertinente con i tasti "Up/Down" (Su/ Giù).

Confermare con i tasti "Pause/

Start" (Pausa/Avvio).

Il caricabatteria è configurato con la corretta lunghezza del cavo di carica in base all'ordine.

Una lunghezza del cavo di carica impostata in modo errato può avere un effetto negativo sul processo di carica!

Selezionare la sezione del cavo di

carica ("Cable cross section") pertinente con i tasti "Up/Down" (Su/ Giù).

Confermare con i tasti "Pause/

Start" (Pausa/Avvio).

Il caricabatteria è configurato con la corretta sezione del cavo di carica in base all'ordine.

Una sezione del cavo di carica impostata in modo errato può avere un effetto negativo sul processo di carica!

Se la configurazione di carica vi-

sualizzata è corretta, confermare con i tasti "Pause/Start" (Pausa/ Avvio).

Il caricabatterie è preconfigurato in base all'ordine.

Se il caricabatterie è stato ordinato senza configurazione aggiuntiva, le seguenti impostazioni sono predefinite:

Tipo di batteria piombo-acido (per PzS, GiS) ("Pb-WET (PzS, GiS)")

Curva caratteristica "1 - IUI - WET"

Numero massimo di celle previste per il caricabatteria

Capacità massima della batteria prevista per il caricabatteria

Se la configurazione non corrisponde alla batteria utilizzata, i parametri devono essere regolati di conseguenza.

Per informazioni dettagliate sui parametri del caricabatteria, consultare il paragrafo "Modalità di configurazione" al capitolo "Display".

Processo di carica

PERICOLO!

La fuoriuscita di acidi o l'esplosione durante la carica di batterie difettose

possono causare gravi lesioni personali e danni materiali.

Prima di avviare il processo di carica, accertarsi che la batteria da caricare sia

▶

perfettamente funzionante.

PERICOLO!

Il tipo di batteria e le impostazioni di carica errati

possono causare gravi lesioni personali e danni materiali.

Prima di iniziare il processo di carica, assicurarsi che sul caricabatterie sia im-

▶

postato il tipo di batteria corretto. Prima della carica è necessario effettuare le seguenti impostazioni per ogni

▶

tipo di batteria: Curva di carica Tensione nominale (numero di celle della batteria) Capacità della batteria (Ah) o tempo di carica (h)

Per informazioni dettagliate sui parametri del caricabatterie, consultare il paragrafo "Modalità di configurazione" al capitolo "Display".

AVVERTENZA!

La presenza massiccia di impurità sui contatti della spina di carica può causare danni materiali.

L'aumento della resistenza di contatto che ne deriva può causare il surriscaldamento e di conseguenza il danneggiamento della spina di carica.

Mantenere i contatti della spina di carica privi di impurità e, se necessario,

▶

pulirli.

Collegare la spina di rete del caricabatterie alla rete elettrica.

Viene chiesto se sono stati impostati i parametri corretti per la batteria da caricare.

Successivamente viene visualizzata la modalità standard. Il display mostra i parametri del caricabatterie:

tipo di batteria (ad es. Pb-WET)

curva caratteristica di carica (ad

es. IUI) tensione nominale (ad es. 48 V)

capacità (ad es. 300 Ah)

giorno della settimana, ora e data.

È possibile impostare individualmente i parametri del caricabatterie. Per informazioni dettagliate sui parametri del caricabatterie, consultare il paragrafo "Modalità di configurazione" al capitolo "Display". Verificare che la batteria da caricare sia compatibile con la configurazione del caricabatterie.

Inserire la spina di carica.

Il caricabatterie riconosce la batteria collegata e avvia il processo di carica. Se è attivato il ritardo avviamento, il processo di carica inizia una volta trascorso il tempo di ritardo impostato. Per informazioni dettagliate al riguardo, consultare il paragrafo "Modalità di configurazione" al capitolo "Display".

Durante il processo di carica il display visualizza i valori seguenti:

corrente di carica attuale (A)

tensione di carica attuale (V)

carica applicata (Ah)

temperatura della batteria per l'opzione "Carica termoguidata"

tempo (hh:mm) trascorso dall'avvio della carica.

L'icona della batteria serve per indicare lo stato di carica attuale. Il numero di tacche visualizzate aumenta con l'avanzare del processo di carica. Non appena la batteria è completamente carica, viene visualizzato un contaminuti (figura a destra), che tiene il conto dei minuti trascorsi dal termine della carica e aiuta a valutare più facilmente le batterie già completamente raffreddate quando si utilizzano più caricabatterie.

Se invece del contaminuti occorre continuare a visualizzare l'indicazione standard:

Passare dal contaminuti all'indicazione standard con i tasti "Up/Down" (Su/

Giù).

Interruzione del processo di carica

Quando la batteria è completamente carica, tutte e 4 le tacche dell'icona della batteria vengono visualizzate in nero. Non appena la batteria si è caricata completamente, si accende la spia verde.

La batteria è sempre pronta

all'uso. La batteria può rimanere collegata

al caricabatterie senza limiti di tempo. La carica di mantenimento impedi-

sce lo scaricamento automatico della batteria.

Interrompere il processo di carica come segue:

Premere il tasto "Pause/Start" (Pausa/Avvio).

Mentre il processo di carica viene interrotto:

la spia "Carica" (gialla) lampeggia.

Proseguire il processo di carica come segue:

Premere di nuovo il tasto "Pause/Start" (Pausa/Avvio).

Fintanto che al caricabatterie è collegata una batteria, è possibile interrompere e proseguire di nuovo il processo di carica solo mediante il tasto "Pause/Start" (Pausa/Avvio). È possibile passare da una modalità di visualizzazione all'altra con il tasto "Menu" secondo il capitolo "Display" solo dopo aver scollegato la batteria dal caricabatterie.

Termine del processo di carica

PERICOLO!

La combustione del gas tonante dovuta alla formazione di scintille al momento dello scollegamento dei cavi di carica

può causare gravi lesioni personali e danni materiali.

Prima di scollegare i connettori di carica o di disinserire la spina di carica, ter-

▶

minare il processo di carica premendo il tasto "Pause/Start" (Pausa/Avvio).

PERICOLO!

Lo scollegamento del collegamento a spina durante il processo di carica

può causare gravi lesioni personali e danni materiali.

Non scollegare il collegamento a spina mentre il processo di carica è in corso.

▶

Non toccare i contatti sotto corrente sulla spina di carica.

▶

AVVERTENZA!

Lo scollegamento della batteria dal caricabatterie prima che il processo di carica sia stato completato

può causare danni alla batteria stessa.

Scollegare al più presto la batteria dal caricabatterie, quando la batteria è

▶

completamente carica (spia verde "Batteria carica" accesa).

Non appena la batteria si è caricata completamente e raffreddata, si accendono le spie seguenti:

spia "Batteria carica" (verde)

spia "Batteria raffreddata" (blu).

Terminare il processo di carica come segue:

Premere il tasto "Pause/Start" (Pausa/Avvio).

Scollegare la spina di carica.

Per una durata ottimale della batteria, scollegarla dal caricabatterie nel modo descritto di seguito e quando si accende anche la spia blu "Batteria raffreddata". Se si utilizzano più caricabatterie, scollegare prima la batteria la cui carica si è conclusa per prima (la più fredda).

Processo di carica con opzione InterLock

PERICOLO!

La fuoriuscita di acidi o l'esplosione durante la carica di batterie difettose

può causare gravi lesioni personali e danni materiali.

Prima di avviare il processo di carica, accertarsi che la batteria da caricare sia

▶

perfettamente funzionante.

PERICOLO!

Il tipo di batteria e le impostazioni di carica errati

possono causare gravi lesioni personali e danni materiali.

Prima di iniziare il processo di carica, assicurarsi che sul caricabatterie sia im-

▶

postato il tipo di batteria corretto. Prima della carica è necessario effettuare le seguenti impostazioni per ogni

▶

tipo di batteria: Curva di carica Tensione nominale (numero di celle della batteria) Capacità della batteria (Ah) o tempo di carica (h)

Per informazioni dettagliate sui parametri del caricabatteria, consultare il paragrafo "Modalità di configurazione" al capitolo "Display".

AVVERTENZA!

La presenza massiccia di impurità sui contatti della spina di carica può causare danni materiali.

L'aumento della resistenza di contatto che ne deriva può causare il surriscaldamento e di conseguenza il danneggiamento della spina di carica.

Mantenere i contatti della spina di carica privi di impurità e, se necessario,

▶

pulirli.

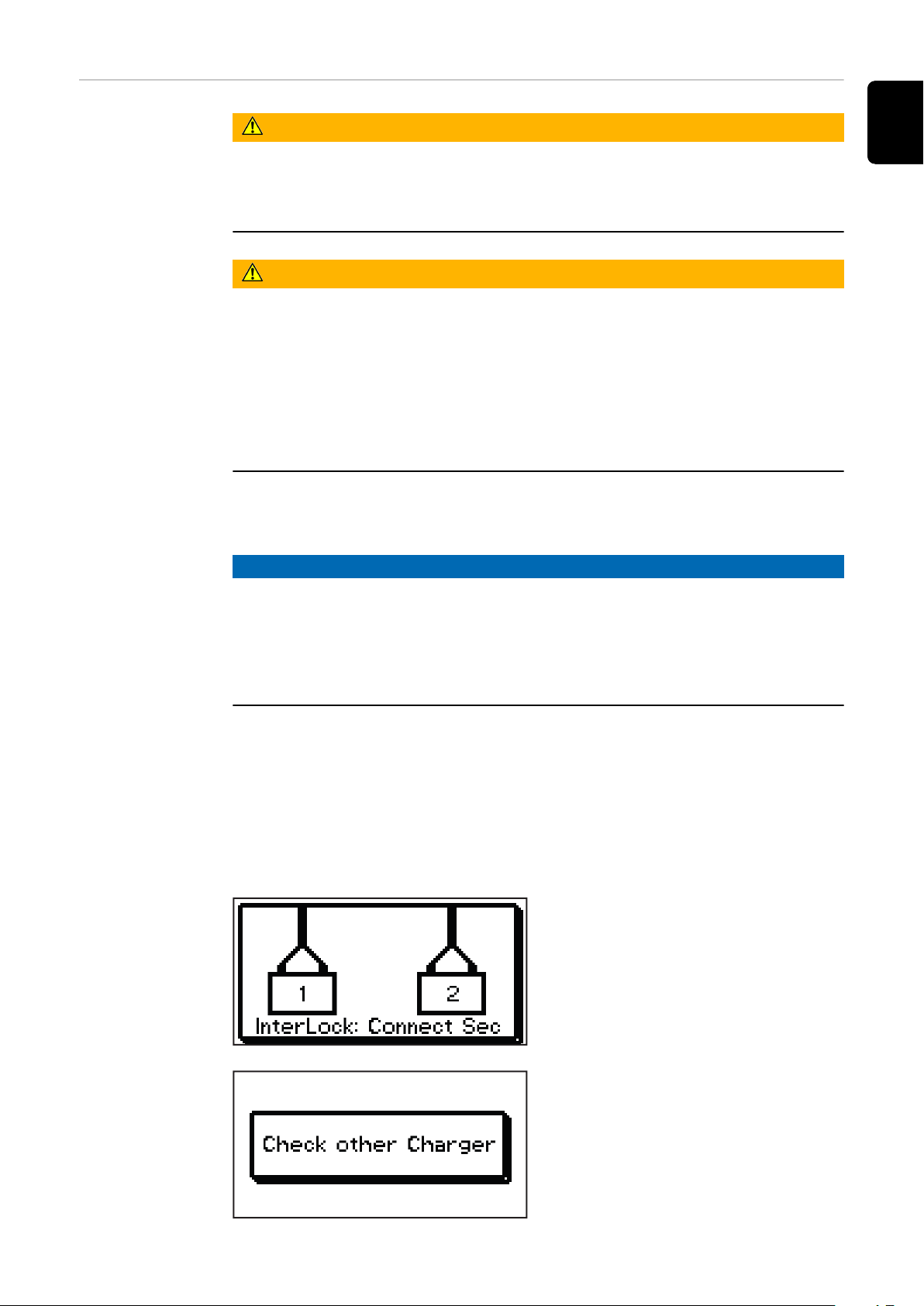

Di seguito si riporta la descrizione dell'opzione InterLock, che fornisce informazioni aggiuntive alle sezioni esistenti "Processo di carica", "Interruzione del processo di carica" e "Termine del processo di carica".

Avvio della carica:

Se l'opzione InterLock viene eseguita, il caricabatteria inizia la carica in InterLock quando entrambe le batterie sono state collegate a entrambi i caricabatterie.

Se è collegata una sola batteria, il display visualizzerà l'indicazione „InterLock: Connect Second Battery“ (InterLock: collegare la seconda batteria) e la spia gialla inizierà a lampeggiare.

Se l'avvio/arresto esterno è chiuso solo per una batteria, il display del caricabatteria con l'avvio/arresto esterno chiuso visualizzerà l'indicazione „Check other Charger“ (Controllare l'altro caricabatteria).

Interruzione del processo di carica:

Il processo di carica su entrambi i caricabatterie viene interrotto (Break Mode) (Modalità Interruzione) se si verifica un errore o se viene premuto il tasto Pause/ Start (Pausa/Avvio) su uno dei due caricabatterie.

Nel riquadro in alto a destra del display viene visualizzata l'indicazione "STOPPED" (Interrotto). Il processo di carica continua automaticamente dopo che l'errore è stato corretto o dopo aver premuto nuovamente il tasto Pause/Start (Pausa/ Avvio) (Stop) su uno dei due caricabatterie.

Termine del processo di carica:

L'icona della batteria serve per indicare lo stato di carica attuale. Il numero di tacche visualizzate aumenta con l'avanzare del processo di carica. Non appena entrambe le batterie sono completamente cariche, appare un contaminuti (figura a destra) e la spia verde inizia ad accendersi.

La batteria è sempre pronta

all'uso. La batteria può rimanere collegata

al caricabatterie senza limiti di tempo. La carica di mantenimento impedi-

sce lo scaricamento automatico della batteria.

Display

Panoramica delle modalità di visualizzazione

L'apparecchio dispone delle seguenti modalità:

N. Funzione

Modalità standard

Nella modalità standard il display visualizza i parametri di carica.

Modalità statistica

Visualizza la frequenza degli stati di funzionamento dell'apparecchio e indica il numero totale delle cariche, nonché una panoramica degli Ah assoluti e medi erogati per ogni carica e le quantità di energia assorbite.

Modalità cronologica

Fornisce informazioni sui parametri di tutti i processi di carica salvati.

Modalità di configurazione

La modalità di configurazione consente di configurare tutte le impostazioni per l'apparecchio e il processo di carica.

Modalità USB

La modalità USB supporta gli aggiornamenti dell'apparecchio, il salvataggio e il caricamento delle configurazioni degli apparecchi e la registrazione dei parametri di carica durante il processo di carica mediante chiavetta USB.

Fintanto che al caricabatteria è collegata una batteria, è possibile interrompere e proseguire di nuovo il processo di carica solo mediante il tasto "Pause/Start" (Pausa/Avvio). È possibile passare da una modalità di visualizzazione all'altra con il tasto "Menu", secondo i paragrafi seguenti che descrivono le varie modalità, solo dopo aver scollegato la batteria dal caricabatteria.

Modalità standard

Durante una pausa di carica, la selezione del menu è comunque disponibile, anche se in forma limitata. In questo caso, le modalità di visualizzazione descritte di seguito sono disponibili in questo modo:

Modalità statistica e Modalità cronologica non sono limitate.

Nella modalità di configurazione si possono consultare i dati seguenti:

Data e ora

Numero di serie dell'apparecchio

Versione hardware e numero di serie

Software: software principale, software secondario, software primario e ver-

sione del blocco delle curve caratteristiche di carica.

Nella Modalità USB si possono eseguire tutti i punti fino a "Update" (Aggiornamento) e "Load configuration" (Carica configurazione).

Dopo aver collegato la spina di rete alla rete elettrica, il display entra automaticamente nella modalità standard.

Selezione menu

Nella modalità standard il display visualizza i parametri del caricabatterie:

tipo di batteria (ad es. Pb-WET)

curva caratteristica di carica (ad

es. IUI) tensione nominale (ad es. 48 V)

capacità (ad es. 300 Ah)

giorno della settimana, data e ora.

È possibile impostare individualmente i parametri del caricabatterie. Per informazioni dettagliate al riguardo, consultare il paragrafo "Modalità di configurazione".

Dalla modalità standard, passare alla selezione menu come segue:

tenere premuto il tasto "Menu" (ca. 5 secondi).

Modalità statistica

Dalle altre modalità, passare alla selezione menu come segue:

premere brevemente il tasto "Menu".

Apertura della modalità desiderata:

Selezionare l'icona della modalità desiderata con i tasti "Up/Down" (Su/Giù).

Esempio: icona della batteria per la modalità standard

Confermare il "segno di spunta" con il tasto "Pause/Start" (Pausa/Avvio).

Nella modalità statistica, le barre orizzontali visualizzano la frequenza degli stati di funzionamento dell'apparecchio indicati di seguito:

Funzionamento a vuoto ("Idle")

Carica ("Charging")

Carica di mantenimento ("Floating-

charge") Raffreddamento ("Cooldown")

Stato di errore ("Error")

Passare dalla pagina 1/2 alla pagina 2/2, e viceversa, con i tasti "Up/Down"

(Su/Giù).

La pagina 2/2 mostra i valori seguenti:

numero totale delle cariche

("Charges") Ah totali erogati

Ah medi erogati per ogni carica

("Charge") energia totale assorbita (kWh)

energia media assorbita (kWh) per

ogni carica ("Charge").

L'indicazione dell'energia assorbita è da intendersi come valore indicativo e, per

(1)

(2)

(3)

(4)

(5) (7)

(6)

quanto concerne la potenza nominale, può variare fino a un massimo del 5% rispetto alla quantità effettiva di energia. Se la potenza è ridotta, la variazione può risultare superiore.

Modalità cronologica

La modalità cronologica fornisce informazioni sui parametri di tutti i processi di carica salvati. Per consentire la visualizzazione di indicazioni alternate o diverse, di seguito vengono illustrate due versioni della stessa finestra:

Per ogni processo di carica salvato, passare da una finestra all'altra con i tasti

"Up/Down" (Su/Giù).

Contenuti della finestra

Data di inizio della carica, ad es.: Giovedì 19/06/14.

Ora di inizio della carica, ad es.: 19:29, oppure durata della carica, ad es.: 8 h

28 min. Tensione all'avvio della carica, ad es.: 45,9 V.

Tensione dopo 5 minuti, ad es.: 47,9 V.

Tensione al termine della carica, ad es.: 48,0 V.

Ah assorbiti, ad es.: 397 Ah.

kWh assorbiti, ad es.: 19 kWh.

Curva caratteristica di carica, ad es.: 6 RI.

Durata della carica impostata, ad es.: 8-9 h, oppure Ah impostati, ad es.: 400

Ah, oppure ora di fine carica impostata (non illustrata).

Icone visualizzate

N. Funzione

(1) Batteria carica:

carica completata.

(2) Batteria scarica:

carica non completata.

(3) Punto esclamativo seguito da cifre:

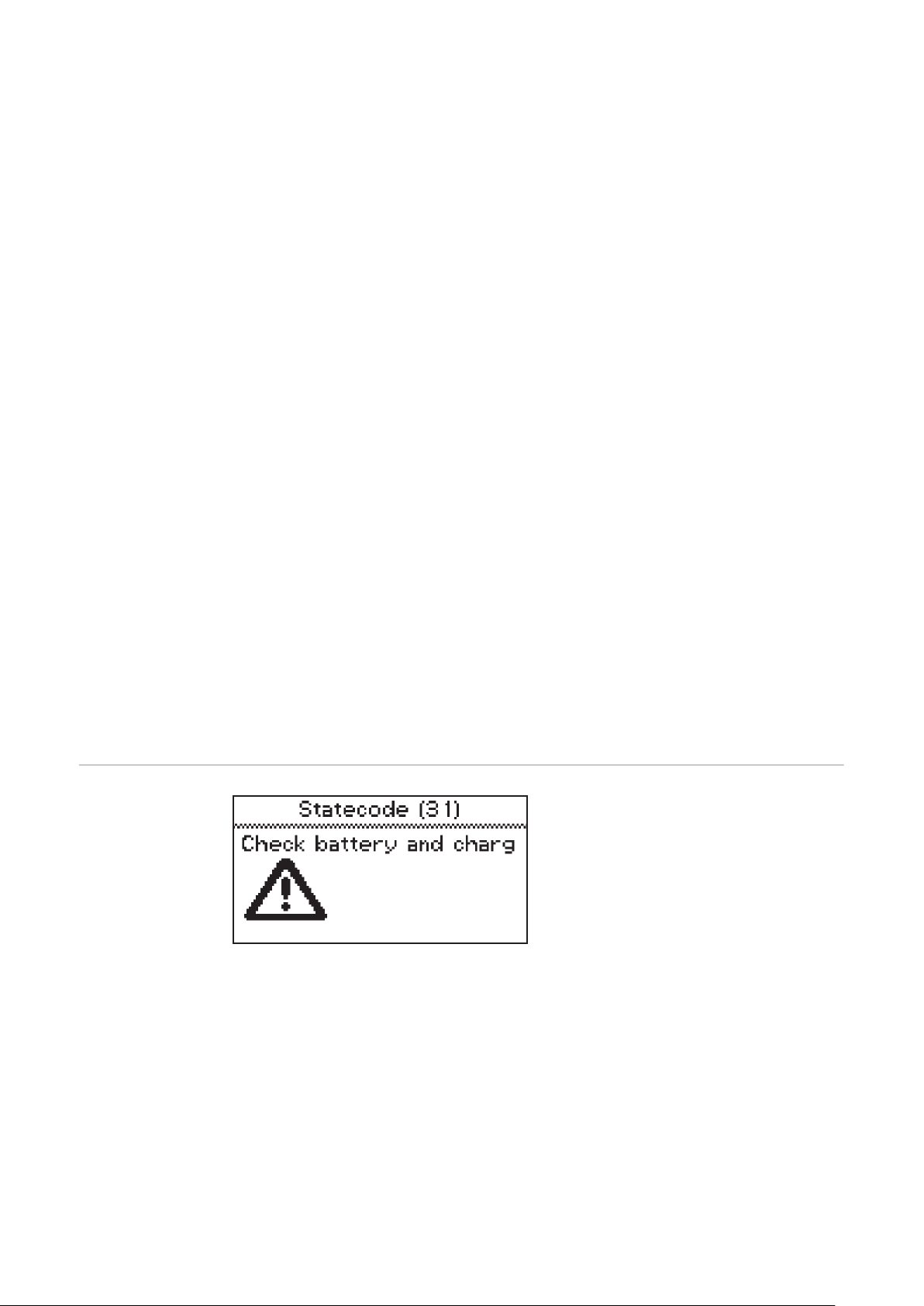

visualizzazione di un avviso con il codice del messaggio di stato corrispondente. Per informazioni dettagliate al riguardo, consultare il paragrafo "Messaggi di stato".

(4) Simbolo con cifre:

visualizzazione di un errore con il codice del messaggio di stato corrispondente. Per informazioni dettagliate al riguardo, consultare il paragrafo "Messaggi di stato".

(5) Icona tasto con segno di spunta:

carica terminata correttamente con il tasto "Pause/Start" (Pausa/Avvio).

(6) Icona tasto con croce:

carica terminata senza il tasto "Pause/Start" (Pausa/Avvio).

(7) Dettagli carica

Visualizzazione di determinati dati sulla batteria all'inizio e alla fine della carica: Numero di celle Ah Curva caratteristica di carica Tipo di batteria

Modalità di configurazione

La modalità di configurazione offre le seguenti opzioni di impostazione:

"Charging settings": impostazioni per la batteria

Tipo di batteria, ad es. "umida".

Curva caratteristica di carica, ad es. "IU".

Capacità (Ah) o tempo di carica (h), a seconda della curva caratteristica di

carica. Celle: tensione (V) e numero di celle della batteria oppure impostazione au-

tomatica del numero di celle.

PRUDENZA!

Pericolo di danni alla batteria.

Possono verificarsi danni alla batteria.

Utilizzare l'impostazione automatica del numero di celle solo per le bat-

▶

terie con i seguenti valori della tensione nominale: 12 V e 24 V per gli apparecchi 24 V, 24 V e 48 V per gli apparecchi 48 V. Non utilizzare l'impostazione automatica del numero di celle per le bat-

▶

terie completamente scariche.

Altre impostazioni:

per l'adattamento individuale della curva caratteristica di carica.

"Additional functions" (Funzioni aggiuntive):

LED blu ("Blue LED")

Avvio/arresto esterno ("External start/stop")

InterLock

Spia di rabbocco ("Refill indicator")

Scatola delle opzioni ("Option Section")

Riavvio della carica dopo un errore di rete ("at mains failure Restart char-

ging")

"General options" (Impostazioni generali):

Lingua ("Language")

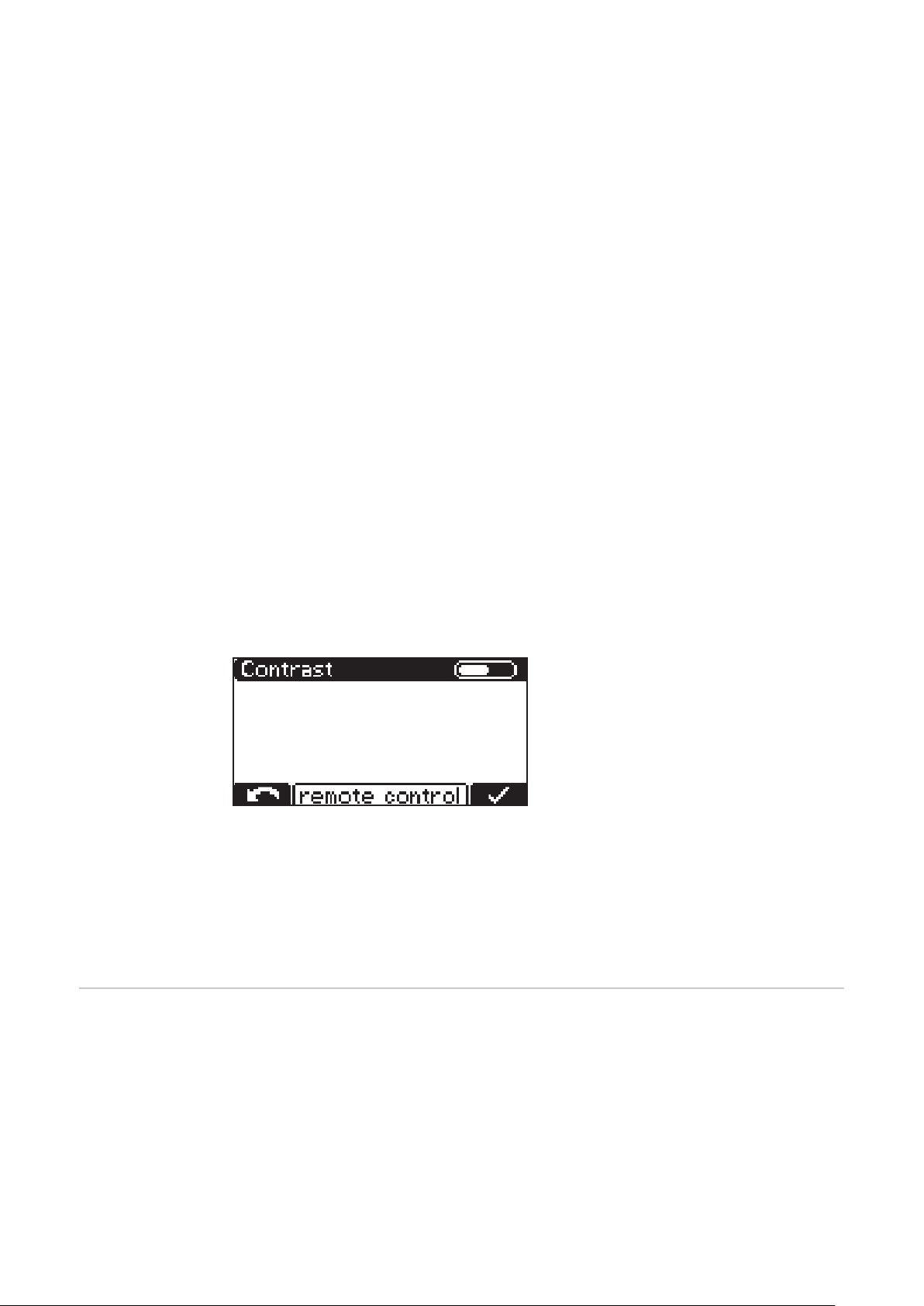

Contrasto ("Contrast")

Ora ("Time") (hh:mm:ss)

Fuso orario Ora legale ("daylight saving time")/ora solare Data ("Date") (gg:mm:aa)

Lunghezza dei cavi di carica ("Charging cable") (m)

Sezione dei cavi di carica ("Cable cross section") (mm2) Limitazione della corrente AC ("AC current consumption")

Unità per i valori di temperatura

Codice per accedere al menu di configurazione attivato/disattivato ("Code

ON/OFF") Intervallo di tempo per i parametri registrati sulla chiavetta USB ("USB Log-

ging Time") (s) Azzera statistica ("Reset statistics")

Reimposta cronologia ("Reset history")

Ripristino impostazioni ("Reset Settings")

Da riconfermare con la domanda di sicurezza ("OK?").

Lo schermo visualizza innanzitutto le impostazioni di base con l'indicazione di data e ora e la versione del software.

Interrogare le seguenti informazioni con i tasti "Up/Down" (Su/Giù):

Numero di serie dell'apparecchio e numero di serie e versione della me-

moria di configurazione. Scheda per elettronica di comando/elettronica di potenza: versione hard-

ware e numero di serie. Software: software principale, software secondario, software primario e

versione del blocco delle curve caratteristiche di carica.

Accedere al menu di configurazione come segue:

Premere il tasto "Pause/Start" (Pausa/Avvio).

Viene visualizzata una richiesta di immissione del codice.

Immettere il codice "1511" richiesto come segue:

immettere la prima cifra del codice con i tasti "Up/Down" (Su/Giù).

Passare alla cifra successiva con il tasto "Menu".

Proseguire come precedentemente descritto fino a immettere l'intero codice.

Confermare l'immissione con il tasto "Pause/Start" (Pausa/Avvio).

Viene visualizzata la selezione delle voci del menu principale per la modalità di configurazione.

Selezionando una delle voci di menu è possibile che venga visualizzata una richiesta grafica di leggere le istruzioni per l'uso. Confermare la richiesta premendo di nuovo il tasto "Pause/Start" (Pausa/Avvio).

Scorrere il menu di configurazione e i rispettivi sottomenu come segue:

selezionare la voce di menu desiderata con i tasti "Up/Down" (Su/Giù).

Confermare la voce di menu con il tasto "Pause/Start" (Pausa/Avvio) e con-

fermare di nuovo un'eventuale domanda di sicurezza (ad es. "OK?"). Se necessario, eseguire una selezione con i tasti "Up/Down" (Su/Giù), ad es.

"Off/On" (disattivo/attivo), o immettere un valore. Confermare l'immissione con il tasto "Pause/Start" (Pausa/Avvio).

Se dopo la conferma il cursore dovesse passare a un'impostazione o a una vo-

ce successiva, procedere di nuovo come descritto ai punti (3) e (4).

Per uscire dal menu corrente:

Tornare alla selezione di livello superiore con il tasto "Menu".

A titolo di esempio, di seguito si descrive la configurazione delle impostazioni di carica:

Selezionare la voce di menu "Impostazioni di carica" ("Charging settings") con

i tasti "Up/Down" (Su/Giù). Confermare la voce di menu con il tasto "Pause/Start" (Pausa/Avvio).

Viene visualizzata la selezione delle impostazioni per la voce di menu "Parametri di carica" ("Charging settings"):

La visualizzazione può variare a seconda della selezione eseguita.

Per il tempo di carica è possibile impostare sia l'inizio che la fine. È possibile selezionare il punto di partenza secondo necessità; quindi il tempo di carica si regola in seguito a un avvio manuale della carica esclusivamente dopo la fine carica specificata.

Per la configurazione delle impostazioni, l'utente viene guidato all'interno del menu in modo simile a una procedura guidata.

Selezionare il parametro desiderato (ad es. "Cells" (Celle)) con i tasti "Up/

Down" (Su/Giù). Confermare il parametro con il tasto "Pause/Start" (Pausa/Avvio).

Impostare il valore desiderato (ad es. "24" per il numero di celle della batte-

ria) con i tasti "Up/Down" (Su/Giù). Confermare l'immissione con il tasto "Pause/Start" (Pausa/Avvio).

"Settings" (Impostazioni)

Se nella modalità di configurazione vengono modificate una o più impostazioni rilevanti per il processo di carica, all'uscita dalla modalità di configurazione viene chiesto nuovamente se l'impostazione effettuata debba essere adottata.

Le seguenti impostazioni devono essere confermate all'uscita dalla modalità di configurazione:

Curva caratteristica di carica

Capacità della batteria in Ah

Numero di celle ("Cells")

Carica di compensazione attivata/disattivata ("Equalizing charge ON/OFF")

Protocollo CAN

Di seguito viene descritta nel dettaglio la voce di menu "Settings" (Impostazioni) nella selezione della voce di menu "Impostazioni di carica" ("Charge settings") precedentemente illustrata. Scorrere le voci di menu secondo il paragrafo "Modalità di configurazione".

Viene visualizzato un elenco con le seguenti opzioni di selezione.

Di seguito sono descritte nel dettaglio le varie opzioni di selezione:

Circolazione

Program ON 1 OFF 1 Repeat ON 2 OFF 2

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

dell'elettrolita

Il comando di scarico della circolazione dell'elettrolita viene eseguito mediante il comando del caricabatteria. Per fare questo, sono disponibili varie opzioni di selezione.

Nella selezione per la circolazione dell'elettrolita sono disponibili le seguenti impostazioni:

Off (disattiva):

circolazione dell'elettrolita disattivata.

Funzionamento continuo ("continuous"):

circolazione dell'elettrolita costantemente attivata.

Programma ("program") da 1 a 5:

per i programmi relativi alla circolazione dell'elettrolita preimpostati in fab-

brica e i relativi parametri, consultare la tabella riportata al paragrafo "Settings (Impostazioni)" del capitolo "Display".

Automatic (Automatico):

adeguamento automatico della portata della circolazione dell'elettrolita in

base ai parametri della batteria impostati.

Utente ("user") "On" (attivo)/"Off" (disattivo):

impostazione personalizzata della circolazione dell'elettrolita.

Le impostazioni per "On" e "Off" specificano il rapporto impulsi-pause degli

intervalli del ﬂusso d'aria.

Per i programmi relativi alla circolazione dell'elettrolita preimpostati in fabbrica e i relativi parametri, consultare la tabella illustrata di seguito:

In ognuno di questi programmi la valvola magnetica si eccita per un tempo "ON 1" (Attivazione 1) e si diseccita per un tempo "OFF 1" (Disattivazione 1). Questo processo si ripete per la frequenza specificata in "Ripetizione" ("Repeat"). Trascorso detto numero di ripetizioni il processo continua con i tempi "ON 2" (Attivazione 2) e "OFF 2" (Disattivazione 2) fino a fine carica.

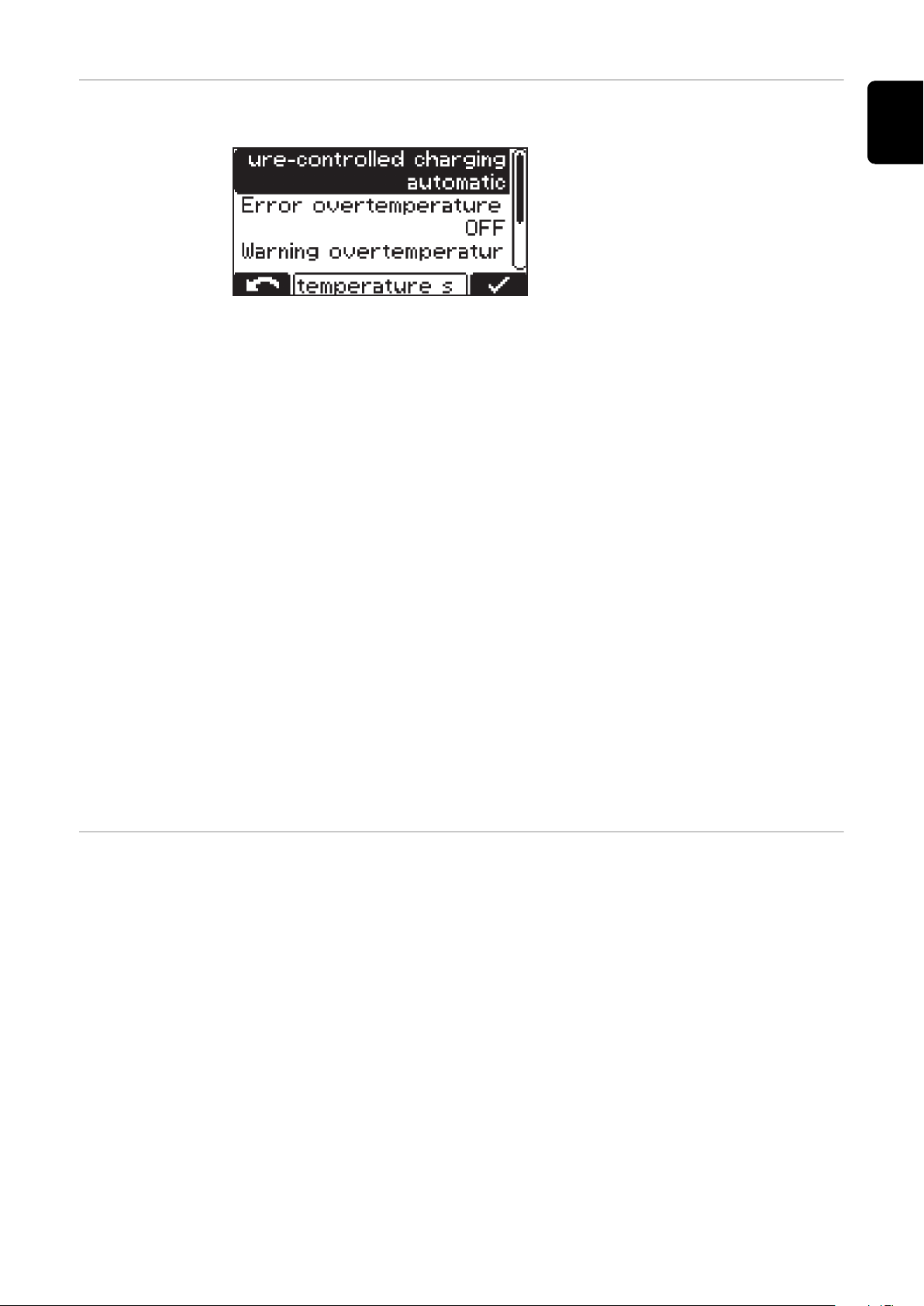

Carica termoguidata

Carica termoguidata ("Temperature-controlled charging"):

nella selezione per la carica termoguidata sono disponibili le seguenti impostazioni:

automatic (automatica)/OFF (disattiva)/richiesta ("required"):

automatic (automatica)... adattamento della curva caratteristica di carica in

funzione della temperatura. OFF (disattiva)... la temperatura misurata della batteria non viene considera-

ta. richiesta ("required")...

la carica viene avviata solo se il sensore termico è collegato.

Errore surriscaldamento attivo/disattivo ("Error overtemperature ON/OFF"):

ON (attivo)... messaggio di errore in caso di surriscaldamento della batteria.

Il processo di carica si interrompe e può continuare solo dopo il raffreddamento e il ricollegamento della batteria. OFF (disattivo)... nessun messaggio di errore in caso di surriscaldamento del-

la batteria.

Carica di compensazione

Avviso surriscaldamento attivo/disattivo ("Warning overtemperature ON/ OFF"):

ON (attivo)... avviso in caso di surriscaldamento della batteria.

OFF (disattivo)... nessun avviso in caso di surriscaldamento della batteria.

Per determinate curve caratteristiche è richiesto un sensore termico esterno. Se tale curva caratteristica viene selezionata nella modalità di configurazione, viene indicato che è necessario un sensore termico esterno.

Carica di compensazione ("equalising charge"):

OFF (disattivo)

Non viene eseguita alcuna carica di compensazione.

Ritardo ("delay"):

se la batteria resta collegata al caricabatterie più a lungo del ritardo impo-

stato per la carica di compensazione ("equalize charge delay"), viene eseguita una forma speciale di carica che impedisce la stratificazione dell'acido. È possibile modificare i parametri relativi a corrente (Ampere/100 Ampere/

ora), tensione (Volt/cella) e durata della carica di compensazione.

Giorno della settimana ("Weekday"):

indicazione del giorno della settimana nel quale deve avvenire la carica di

compensazione. È possibile modificare i parametri relativi a corrente (Ampere/100 Ampere/

ora), tensione (Volt/cella) e durata della carica di compensazione.

Carica di compensazione manuale ("Manuale"):

è possibile attivare manualmente una carica di compensazione sul display

premendo un tasto. La carica di compensazione inizia dopo il ritardo impostato con i parametri

impostati. È possibile modificare i parametri relativi a corrente (Ampere/100 Ampere/

ora), tensione (Volt/cella) e durata della carica di compensazione. Questa funzione è disponibile solo per le curve caratteristiche di carica rela-

tive a batterie al piombo-acido.

Se si attiva un'impostazione per la carica di compensazione, la schermata iniziale indica se è possibile eseguire o avviare una carica di compensazione tramite un simbolo accanto alle ampere/ora o al tempo di carica impostati.

Ritardo ("delay") Ritardo ("delay")

Ritardo di inizio carica ("charge start delay")

Tempo di ritardo (minuti) dell'inizio della carica vero e proprio rispetto al mo-

mento della sua attivazione.

Ritardo di fine carica ("charge end delay")

Tempo di ritardo (minuti) della fine carica segnalata (ad es. spia verde) rispet-

to alla fine carica vera e propria.

Riavvio della carica dopo un errore di rete ("at mains failure restart charging")

Se questa opzione di selezione è attivata, il processo di carica viene automa-

ticamente riavviato dopo un guasto alla rete elettrica non appena quest'ultima risulta nuovamente disponibile.

Dopo un'avaria di rete ("at mains failure")

Riavvia carica

Automatico / Continua carica

Se l'opzione di selezione "Riavvia carica" è attivata, il processo di carica viene automaticamente riavviato dopo un guasto alla rete elettrica non appena quest'ultima risulta nuovamente disponibile.

Se l'opzione di selezione "Automatico / Continua carica" è attivata, il processo di carica viene automaticamente proseguito dopo un guasto alla rete elettrica non appena quest'ultima risulta nuovamente disponibile.

Calendario Calendario ("Calendar"):

La funzione del calendario consente di avviare automaticamente la carica secondo i criteri indicati di seguito:

finestra temporale all'interno della quale la carica non deve in alcun caso es-

sere avviata se viene collegata una batteria finestra temporale all'interno della quale la carica deve essere avviata con

una curva caratteristica di carica 1 specificata se viene collegata una batteria finestra temporale all'interno della quale la carica deve essere avviata con

una curva caratteristica di carica 2 specificata se viene collegata una batteria.

Per attivare la funzione del calen-

dario, selezionare e confermare l'impostazione "ON".

Selezionare la voce di menu "Impostazioni di carica" ("Charging settings").

Tipo di batteria per tutte le curve

caratteristiche di carica: ad es. Pb-WET. Impostazioni delle curve caratteri-

stiche di carica con selezione della curva caratteristica di carica corrispondente.

All'interno della funzione del calendario ("Calendar") sono possibili ulteriori impostazioni:

Configurazione giornaliera 1-5 ("Day Setting 1-5"): le configurazioni giornaliere consentono di specificare fino a 5 diversi profili temporali per l'avvio della carica con le opzioni di impostazione indicate di seguito:

Icona per la curva caratteristica di

carica 1: finestra temporale all'interno della quale la carica deve essere avviata con la curva caratteristica di carica 1 (ad es. 0:00-6:00). Stop:

finestra temporale all'interno della quale non deve essere eseguita alcuna carica (ad es. 6:00-20:00) Icona per la curva caratteristica di

carica 1: finestra temporale all'interno della quale la carica deve essere avviata con la curva caratteristica di carica 1 (ad es. 20:00-24:00).

AVVERTENZA!

Le cariche in corso non vengono inﬂuenzate dalle finestre temporali impostate.

Se, nell'esempio illustrato precedentemente, si collega una batteria alle

▶

05:45, la carica viene terminata secondo esigenza e non interrotta con l'ora di fine (nell'esempio, alle 06:00) della finestra temporale impostata. Se si collega la batteria entro la finestra temporale Stop, la carica viene av-

▶

viata automaticamente nella finestra temporale successiva. Se durante la finestra temporale "Stop" la carica viene avviata manualmente, essa viene eseguita sempre con la curva caratteristica di carica 1.

Ulteriori opzioni di impostazione:

Cambio della curva caratteristica

di carica assegnata: icona della curva caratteristica di carica. Eliminazione della curva caratteri-

stica di carica interessata: "Rimuovi" ("remove").

Configurazione settimanale ("Week Setting"):

È possibile mettere insieme 3 con-

figurazioni settimanali diverse.

A ogni giorno della settimana è possibile assegnare una delle configurazioni giornaliere precedentemente impostate.

Configurazione annuale ("Year Setting"):

a ogni configurazione settimanale

è possibile assegnare più periodi di calendario (ad es. 1.1. -7.1.).

Attivando la funzione del calendario, sul display viene visualizzata un'icona del calendario (in questo esempio, con il numero "4" come data corrente).

Cariche speciali Cariche speciali ("Special Charges"):

L'impostazione per "Ripetizioni" ("repeat") specifica la frequenza di esecuzione della carica diversa fino alla ripresa permanente con i parametri di carica originari:

gamma di regolazione

da 1 a 99 ripetizioni

Disattiva tasto Avvio ("Disable Start Button"):

ON (attivo)

non è possibile avviare il processo di carica con il tasto "Pause/Start" (Pausa/

Avvio), ad esempio per impedire l'accesso non autorizzato.

la selezione per "Cariche speciali" ("Special Charges") consente di eseguire temporaneamente una o più cariche diverse dagli altri tipi di carica.

Collegamento CC

OFF (disattivo)

È possibile avviare il processo di carica con il pulsante "Pause/Start" (Pausa/

Avvio).

Sono inoltre possibili le impostazioni seguenti:

Curva caratteristica:

ad es. "Deep discharge 10" (Scaricamento completo 10) Numero di celle della batteria

"Cells": ad es. 12x Capacità della batteria in Ah:

ad es. 375 Ah

Collegamento CC („DC-Connection“):

Il menu Collegamento CC contiene l'impostazione per il controllo del collegamento CC. Se il controllo del collegamento CC è attivato ("ON"), il collegamento tra il caricabatterie e la batteria viene controllato durante la carica.

Se ci sono problemi con il collegamento CC durante il processo di carica, il messaggio di stato 17 viene impostato quando il controllo del collegamento CC è attivo. Un problema di collegamento può verificarsi, ad esempio, se i contatti di carica sono logori o sporchi.

Funzioni aggiuntive ("Additional functions")

Descrizione dettagliata della voce di menu "Funzioni aggiuntive" ("Additional functions") nella modalità di configurazione. Scorrere le voci di menu secondo il paragrafo "Modalità di configurazione".

Selezionare la voce di menu "Fun-

zioni aggiuntive" ("Additional functions").

Viene visualizzato un elenco con le seguenti opzioni di selezione:

Di seguito sono descritte nel dettaglio le varie opzioni di selezione:

Impostazione della spia blu "LED blu" ("Blue LED")

Impostazione del tempo (minuti) trascorso il quale la spia blu "Batteria raffreddata" deve accendersi per segnalare che una batteria si è raffreddata a sufficienza. Come valore impostato si applica il tempo a partire dalla fine carica.

In combinazione con l'opzione "Carica termoguidata" ("Temperature-controlled charging") è possibile impostare un valore di temperatura al di sotto del quale la spia blu "Batteria raffreddata" deve accendersi per segnalare che la batteria si è raffreddata a sufficienza.

Spia di rabbocco ("Refill indicator")

Questa spia entra in funzione come messaggio non appena si rende necessario rabboccare l'acqua distillata nella batteria. È possibile specificare il momento in cui si rende necessario il rabbocco come segue:

Ogni x settimane e giorni della settimana

Ad es., rabbocco dell'acqua ogni 2 settimane, il venerdì.

Se l'impostazione è "OFF" (disattiva) non è necessaria alcuna conferma della richiesta di rabbocco.

Scheda relè ("Relays")

Nella selezione per la scheda relè è possibile impostare per ognuno dei 4 morsetti, visti da sinistra verso destra, una delle seguenti funzionalità:

Aquamatic

Segnalazione, ad esempio, per il comando di una valvola magnetica.

Programma "Standard" con impostazioni preconfigurate in fabbrica.

Programma "User" con opzioni di impostazione definite dall'utente.

Per informazioni dettagliate su Aquamatic, consultare il paragrafo "Aquama-

tic" nel capitolo "Opzioni".

Carica attiva ("Charging")

Carica 50% ("Charge 50%")

Carica 80% ("Charge 80%")

Fine carica ("Charge Finish")

Carica principale terminata ("Main Charge Finished")

Segnalazione per quando termina la fase di carica principale.

Carica non terminata

Segnalazione per quando la batteria viene scollegata dal caricabatterie prima

del tempo. Impostabile da 1 a 10.

Carica OK ("Charge OK")

Carica della batteria in corso o già finita.

Segnalazione anomalie ("Cumulative Error")

Segnalazione in caso di errori.

Opzionalmente, è possibile visualizzare un'avaria di rete come errore (impo-

stazione "ON"). Se l'apparecchio si trova in uno stato di errore, è possibile visualizzare un te-

sto liberamente specificato contenente, ad esempio, i recapiti di contatto del rivenditore. Per informazioni dettagliate al riguardo, consultare il paragrafo "Modalità USB".

Segnalazione anomalie + Avviso

Analogamente alla funzione "Segnalazione anomalie" il relè corrispondente

scatta non appena si presenta un errore o un avviso.

Spia di segnalazione ("Signal Lamp")

È possibile collegare alla scheda relè una o più apposite spie per indicare lo

stato di carica o lo stato di funzionamento del caricabatterie. Per informazioni dettagliate al riguardo, consultare il paragrafo "Spia di se-

gnalazione" al capitolo "Opzioni".

Antipartenza accidentale ("Immobiliser")

ON (attivo)

Il relè scatta permanentemente non appena si collega il caricabatterie alla

rete.

Spia di rabbocco ("Refill Indicator")

Segnala la necessità di rabboccare la batteria con acqua distillata.

Per informazioni dettagliate al riguardo, consultare il paragrafo "Funzioni ag-

giuntive (Additional functions)" al capitolo "Display".

Batteria raffreddata ("Battery Cold")

Pompa pneumatica esterna per la circolazione dell'elettrolita ("External Air Pump")

Le impostazioni vengono configurate come descritto al paragrafo "-> Set-

tings" (Impostazioni) relativamente alla circolazione dell'elettrolita ("Air Pump").

Per informazioni dettagliate sulla scheda relè, consultare il capitolo "Opzioni".

Impostazione per la spia esterna ("External lamp")

Conformemente al paragrafo "Semaforo di carica" nel capitolo "Opzioni" è possibile collegare apposite spie di segnalazione esterne per l'indicazione dello stato di carica o dello stato di funzionamento del caricabatterie. Sono disponibili le seguenti impostazioni:

normal (Normale) (spie esterne convenzionali)

"RGB" (RVB) (banda LED).

Impostazioni generali ("General options")

Indicatore a distanza ("Remote control system")

Per l'indicatore a distanza è possibile impostare il contrasto.

Riavvio della carica dopo un errore di rete ("at mains failure restart charging")

Se questa opzione di selezione è attivata, il processo di carica viene automaticamente riavviato dopo un guasto alla rete elettrica non appena quest'ultima risulta nuovamente disponibile.

Descrizione dettagliata della voce di menu "Impostazioni generali" ("General options") della modalità di configurazione.

Selezionare la voce di menu "Impo-

stazioni generali" ("General options").

Viene visualizzato un elenco con le seguenti opzioni di selezione:

Lingua ("Language")

Impostazioni del display ("Di-

splay")

Contrasto ("Contrast")

Luminosità ("LED brightness")

Indicazione degli Ah caricati a

fine carica ("Show Ah at charge end") ON/OFF (attivo/disattivo)

Ora ("Time") e data ("Date")

Ora legale ("daylight saving ti-

me")/ora solare Fusi orari predefiniti

Fusi orari definiti dall'utente

Cavo di ricarica ("Charging cable"):

Semplicemente la lunghezza del

cavo di carica (m)

Sezione del cavo ("Cable cross section"):

Sezione del cavo di carica

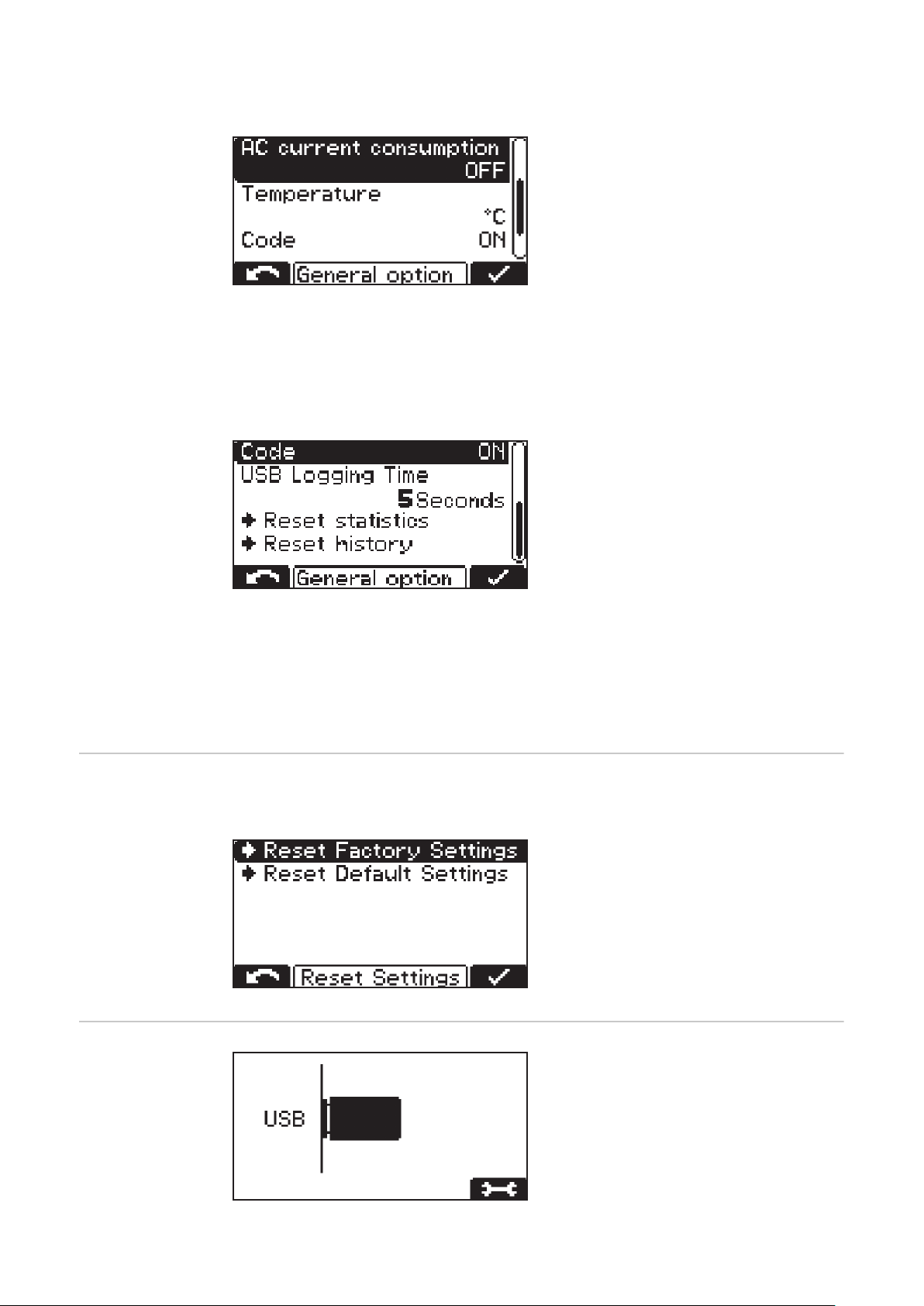

Limitazione della corrente AC ("AC current consumption"):

Adattamento della corrente massi-

ma assorbita del dispositivo all'installazione elettrica in loco o alla spina del dispositivo installata sul dispositivo stesso

I valori minimi e massimi variano

per le diverse classi di apparecchio. Il valore minimo ammonta a circa il 25% della corrente nominale massima dell'apparecchio interessato.

Temperatura ("Temperature"):

Temperatura in °C/°F

Codice ("Code"):

Immissione del codice per accedere alla modalità di configurazione necessa-

ria/non necessaria ("Code ON/OFF")

Intervallo di tempo USB ("USB Logging Time"):

Intervallo di tempo per i parametri

di carica registrati sulla chiavetta USB (s) ("USB Logging Time")

Azzera statistiche ("Reset statistics")

Reimposta cronologia ("Reset history")

Per informazioni dettagliate sulle statistiche e sulla cronologia, consultare i paragrafi "Modalità statistica" e "Modalità cronologica".

Reset impostazioni

Modalità USB Nella modalità USB il display visualizza

La voce di menu sotto "Impostazioni generali" ("general options") offre 2 opzioni per l'azzeramento di tutte le impostazioni configurate:

Reset Factory Settings:

ripristino delle impostazioni confi-

gurate allo stato di fabbrica.

Reset Default Settings:

ripristino delle impostazioni confi-

gurate all'impostazione predefinita.

se è collegata o meno una chiavetta USB.

La chiavetta USB deve rispondere alle specifiche indicate di seguito:

Formattazione: FAT32

32 GB massimo

nessuna partizione multipla.

Il software I-SPoT VIEWER (www.fronius.com/i-spot) supporta la visualizzazione e l'analisi dei dati sulla chiavetta USB.

Collegare la chiavetta USB solo quando il processo di carica non è in corso o è interrotto.

Se il processo di carica viene semplicemente interrotto ma non completamente terminato, è possibile solo leggere i dati. Non è possibile eseguire l'aggiornamento o il caricamento di una configurazione.

Navigazione nella modalità USB

Passare alle impostazioni indicate di seguito con il tasto "Pause/Start" (Pau-

sa/Avvio). Scorrere le impostazioni con i tasti "Up/Down" (Su/Giù).

Confermare l'impostazione desiderata con il tasto "Pause/Start" (Pausa/

Avvio).

Per avviare un download di dati, confermarlo nuovamente con il pulsante "Pause/ Start" (Pausa/Avvio). Se non si conferma il download con il pulsante "Pause/ Start" (Pausa/Avvio), si avvierà automaticamente dopo un minuto.

Mentre ha luogo un processo di carica, è consentito collegare una chiavetta USB dopo aver premuto il tasto "Pause/Start" (Pausa/Avvio). È possibile solo leggere i dati. Non è possibile eseguire l'aggiornamento o il caricamento di una configurazione.

Rimozione sicura ("Safely remove")

Consente di rimuovere in modo sicuro la chiavetta USB non appena l'opera-

zione desiderata è completata.

Aggiornamento ("Update")

Apre un elenco dei file di aggiornamento adatti salvati sulla chiavetta USB.

Il file desiderato viene selezionato e confermato in maniera analoga allo scor-

rimento delle impostazioni. Non modificare il nome file assegnato automaticamente al file di aggiorna-

mento! Il firmware più aggiornato è disponibile nella sezione Download del sito Web

di Fronius. Le istruzioni per l'installazione del firmware sono incluse nel file zip del do-

wnload.

Download

I dati dei parametri di carica registrati salvati nel registro dati dell'apparec-

chio vengono salvati sulla chiavetta USB per I-SPoT VIEWER. Inoltre, vengono salvati gli eventi ("Events"), nonché le impostazioni dell'ap-

parecchio e le curve caratteristiche utente (configurazione). Per il registro dati si possono selezionare i seguenti intervalli di tempo:

1 mese 3 mesi tutti dall'ultima volta

"Download optional" (Download opzionale)

Sono disponibili le seguenti opzioni:

I-SPoT VIEWER

Il salvataggio dei dati registrati avviene come per "Download", ma solo con i dati per I-SPoT VIEWER. Salvataggio del registro dati

Il salvataggio dei dati registrati avviene come per "Download", ma in formato ".csv" anziché nel formato I-SPoT VIEWER. (Struttura delle cartelle creata automaticamente per i dati in formato ".csv": * Fronius\<Numero di serie apparecchio>\Charges\<aaaammgg> \<hhmmss.csv>) Salvataggio degli eventi

Gli eventi ("Events") vengono salvati sulla chiavetta USB. Salvataggio delle configurazioni

Le impostazioni dell'apparecchio vengono salvate sulla chiavetta USB.

"Carica configurazione" ("Load configuration")

Carica nell'apparecchio una delle configurazioni idonee salvate sulla chiavet-

ta USB.

"Carica testo rivenditore" ("Load dealer text")

Qui è possibile caricare dalla chiavetta USB un file di testo che verrà visualiz-

zato non appena l'apparecchio si trova in uno stato di errore. Il file di testo può contenere, ad esempio, i recapiti di contatto del rivendito-

re. Il file deve essere salvato sulla chiavetta USB in formato ".txt" "unicode".

Il nome file deve essere "dealer.txt".

Il numero dei caratteri è limitato a 99.

Messaggi di stato

* Se durante la carica viene collegata una chiavetta USB, i file csv vengono

direttamente archiviati sulla chiavetta. Anche la struttura delle cartelle creata automaticamente cambia di conseguenza, creando la cartella "Datalog" invece della cartella "Charges".

Se durante il funzionamento si verifica un guasto, il display può visualizzare determinati messaggi di stato aventi le possibili cause indicate di seguito:

Errore a carico della batteria

Batteria collegata con tensione inadatta.

Surriscaldamento dell'apparecchio

Presenza di un errore software o hardware.

Errore a carico della batteria: Se la batteria dovesse segnalare uno stato di errore, il caricabatteria visualizza l'errore come errore a carico della batteria, incluso il relativo codice. Per la descrizione dell'errore, consultare le istruzioni per l'uso della batteria.

Se sul display viene visualizzato un messaggio di errore e non è possibile eliminare il problema in autonomia:

Annotare il messaggio di stato visualizzato: ad es. "Statecode (31)".

Annotare la configurazione dell'apparecchio.

Contattare l'assistenza autorizzata.

Se l'apparecchio si trova in uno stato di errore, è possibile visualizzare un testo liberamente specificato contenente, ad esempio, i recapiti di contatto del distributore.

Messaggi di stato con causa esterna

N. Causa/risoluzione

(11) Controllare la tensione di rete

(12) Controllare la rete (caduta di fase)

(13) Sensore termico esterno guasto

(14) Circolazione dell'elettrolita difettosa (il pressostato non scatta)

(15) Nessuna tensione di comando rilevata

(16) L'avvio/arresto esterno non è chiuso

(17) Scatto ripetuto del rilevamento della tensione di funzionamento a vuoto

durante una carica (ad es. a causa di contatti di carica usurati)

Messaggi di stato in caso di errori a carico della batteria

N. Causa/risoluzione

(22) Sottotensione della batteria

(23) Sovratensione della batteria

(24) Batteria surriscaldata (solo con sensore termico esterno)

(25) Temperatura della batteria troppo bassa (solo con sensore termico ester-

no)

(26) Rilevato guasto alle celle

(27) Batteria non supportata

(28) Batteria molto scarica; viene eseguita una carica di sicurezza

(29) Polarità errata della batteria

(30) Runaway

Messaggi di stato in caso di errori di carica

N. Causa/risoluzione

(31) Timeout nella fase I1

(32) Timeout nella fase U1

(33) Sovratensione della batteria nella fase I2

(34) Superamento Ah

(35) Timeout nella fase I2

(36) Tensione nominale nella fase I2 non raggiunta (solo con curva caratteristi-

ca formato)

(37) Errore nella carica RI

(38) Impossibile raggiungere il tempo di carica impostato

(39) Timeout nella carica RI

Messaggi di stato in caso di errore CAN (batteria)

N. Causa/risoluzione

(51) La batteria non risponde

(52) Impossibile interrogare i dati batteria

(53) Tensione della batteria non supportata

(54) Errore di comunicazione

(55) Errore a carico della batteria

(56) La batteria non si attiva

(57) Limite di tempo del messaggio superato

(58) Accesso non riuscito

Messaggi di stato in caso di errore gateway

N. Causa/risoluzione

(101) L'impostazione CAN Connect è attiva e non è stato possibile stabilire una

connessione CAN al gateway per almeno 2 minuti.

(102) Nessuna connessione del gateway al back-end.

Messaggi di stato in caso di errore TagID

N. Causa/risoluzione

(200) La tecnologia impostata sul caricabatteria non è compatibile con la batte-

ria collegata.

(201) La tensione nominale della batteria non è supportata dal caricabatteria o

è esclusa da un'impostazione del caricabatteria

(202) La potenza del caricabatteria non è sufficiente per caricare la batteria col-

legata

(203) Impossibile stabilire la comunicazione CAN con TagID

(204) Impossibile leggere i dati del TagID

(205) Impossibile eseguire l'aggiornamento del TagID

(206) Sensore termico del TagID guasto

(207) Sensore di tensione del TagID difettoso

(208) Dati della batteria del TagID non validi o non disponibili

(209) Memoria EEPROM difettosa

(210) Memoria Flash difettosa

(211) Firma apparecchio non valida

(212) Impossibile descrivere i dati del TagID

(213) La potenza del caricabatteria non è sufficiente a caricare la batteria nel

tempo di carica desiderato

(214) Perdita di potenza eccessiva sul percorso CC

(215) Sensore livello di riempimento TagID montato nella cella sbagliata o difet-

toso

(216) Arresto anomalo del software TagID

Messaggi di stato in caso di errori a carico del circuito primario

N. Causa/risoluzione

(500) Sensore termico Modulo 1 (superiore) guasto

(501) Sensore termico Modulo 2 (inferiore) guasto

(502) Sensore termico della scheda a circuiti stampati guasto

(503) Surriscaldamento circuito primario

(504) Ventola bloccata/guasta

(505) Sovratensione/sottotensione del circuito intermedio

(506) Asimmetria del circuito intermedio

(507) Tensione d'alimentazione primaria al di fuori della tolleranza

(508) Avaria di rete

(509) Errata configurazione dell'apparecchio

(510) EEPROM primaria guasta

(527) Sovracorrente variatore di fase

(528) Relè di carica disattivato durante il funzionamento a carico

(530) Problema di comunicazione

(532) Errore microcontroller (ad es. divisione per 0)

(533) Tensione di riferimento al di fuori della tolleranza

(534) Problema di avviamento

(535) Sovracorrente PFC

(536) Variatore di fase o PFC difettoso

Messaggi di stato in caso di errori a carico del circuito secondario

N. Causa/risoluzione

(520) Sensore termico del circuito secondario guasto

(521) Surriscaldamento circuito secondario

(522) Fusibile di uscita guasto

(523) Tensione d'alimentazione secondaria al di fuori della tolleranza

(524) Tensione di riferimento secondaria al di fuori della tolleranza

(525) Offset di corrente

(526) Offset di corrente al di fuori della tolleranza

(527) Sovracorrente fonte d'energia (primaria)

(529) Comunicazione secondaria assente

(530) Comunicazione primaria assente

(531) EEPROM secondaria guasta

(532) Errore microcontroller

(537) Misurazione errata della tensione

(570) Impossibile attivare il relè secondario

(571) Problema ADC/SPI

Messaggi di stato in caso di errori a carico del comando

N. Causa/risoluzione

(540) Modulo configurazione memoria guasto/difettoso

(541) Comunicazione secondaria assente

(542) Inizializzazione secondaria non riuscita

(543) Errore di programma/memoria nel comando della curva caratteristica di

carica

(544) Errore di programma/memoria nel comando della curva caratteristica di

carica

(545) Inizializzazione primaria non riuscita

(546) Aggiornamento non riuscito

(547) Caricamento/salvataggio delle impostazioni non riuscito

(548) Caricamento/salvataggio delle impostazioni delle curve caratteristiche di

carica non riuscito

(549) Impossibile proseguire la carica a seguito di un'avaria di rete

(550) Ora non impostata

(551) Rilevata modifica hardware

(552) Modulo configurazione memoria non valido

(553) Aggiornamento primario non riuscito

(554) Comunicazione errata

(555) Software dell'apparecchio non corretto

(557) Interruzione della comunicazione Interlock

(558) Il secondo apparecchio, collegato tramite Interlock, presenta un errore

(559) Il secondo apparecchio, collegato tramite Interlock, non è compatibile

con l'apparecchio in uso

Opzioni

Sicurezza Per collegare le opzioni talvolta è necessario aprire il corpo esterno. Per eseguire

questa operazione, osservare le avvertenze seguenti:

PERICOLO!

Una scossa elettrica

può causare gravi lesioni personali o il decesso.

Il corpo esterno deve essere aperto solo da tecnici qualificati dell'assistenza

▶

del produttore. Prima di eseguire qualsiasi lavoro con il corpo esterno aperto, scollegare l'ap-

▶

parecchio dalla rete. Controllare mediante uno strumento di misura adatto che i componenti cari-

▶

cati elettricamente (ad es. i condensatori) siano completamente scarichi. Con l'ausilio di un cartello di segnalazione chiaramente leggibile e compren-

▶

sibile, accertarsi che l'apparecchio resti scollegato dalla rete fino al completamento di tutti i lavori.

PERICOLO!

Esecuzione impropria dei lavori

può causare gravi lesioni personali e danni materiali.

Tutti i lavori correlati al collegamento delle opzioni devono essere eseguiti da

▶

personale tecnico qualificato. Se per l'opzione corrispondente esistono istruzioni d'installazione o un alle-

▶

gato, osservare le avvertenze e le istruzioni in essi riportate. Per tutte le opzioni dotate di attacchi elettrici, una volta eseguiti i lavori di

▶

collegamento, procedere alle verifiche tecniche per la sicurezza in conformità con le norme e le direttive nazionali e internazionali vigenti. Informazioni più dettagliate sulle verifiche tecniche per la sicurezza sono re-

▶

peribili presso il centro di assistenza autorizzato, che mette a disposizione dei richiedenti la documentazione necessaria.

▶

PERICOLO!

Il ribaltamento o la caduta degli apparecchi

può causare gravi lesioni personali e danni materiali.

Dato il suo peso, l'apparecchio va fissato mediante un accessorio di montag-

▶

gio adatto onde evitare che cada e si ribalti. Vanno utilizzati i supporti a parete e a pavimento offerti dal produttore.

▶

Circolazione dell'elettrolita

AVVERTENZA!

La penetrazione dell'elettrolita dalla batteria o l'utilizzo senza contropressione

possono causare danni alla pompa pneumatica.

Installare sempre il caricabatterie in modo che si trovi almeno 0,5 m (1 ft.

▶

7.69 in.) al di sopra della batteria da caricare. Collegare sempre l'uscita dell'aria compressa sul caricabatterie alla batteria

▶

mediante un apposito collegamento tubi ﬂessibili perfettamente integro.

AVVERTENZA!

Pericolo dovuto a inosservanza della tolleranza tensione di rete consentita

con possibile compromissione del funzionamento e danni materiali.

Per l'opzione Circolazione dell'elettrolita si applica una tolleranza tensione di

▶

rete limitata di 207 V-250 V., fase-fase: 360 V-433 V.

L'opzione Circolazione dell'elettrolita dispone di una pompa pneumatica integrata nel caricabatterie. Essa provvede al trasporto dell'aria nella batteria mediante tubi capillari appositamente previsti, ottenendo così una mescolatura intensa dell'elettrolita. Questo ha come vantaggio la diminuzione del riscaldamento della batteria accompagnato dal prolungamento della sua durata, nonché la riduzione delle perdite d'acqua durante il processo di carica.

Se viene rilevato un errore dovuto a un guasto alla pompa o all'assenza di tenuta nel collegamento alla batteria, sul display viene visualizzato il messaggio di stato "Statecode 14". Questo guasto può essere visualizzato, ad esempio, come segnalazione anomalie mediante la spia di segnalazione esterna.

Il comando di scarico della circolazione dell'elettrolita viene eseguito mediante il comando del caricabatterie. Per fare questo, nel menu di configurazione sono disponibili varie opzioni di selezione. Per informazioni dettagliate al riguardo, consultare il paragrafo "Funzioni aggiuntive" al capitolo "Display".

Fanno parte di dette opzioni di selezione i programmi da 1 a 5 preimpostati in fabbrica. I principali parametri per detti programmi sono riportati nella tabella illustrata di seguito, con annessa descrizione.

Program (Programma)

1 30 min 25 min 1 x 5 min 25 min

2 3 min 10 min 4 x 3 min 20 min

3 3 min 12 min 1 x 3 min 12 min

4 5 min 10 min 3 x 5 min 20 min

5 2,5 min 7,5 min 1 x 2,5 min 7,5 min

Pulizia della cartuccia del filtro dell'aria

Pulire la cartuccia del filtro dell'aria per la pompa pneumatica integrata una volta l'anno. In presenza di forti accumuli di polvere, abbreviare l'intervallo di pulizia di conseguenza. Per pulirla, occorre smontare la cartuccia del filtro dell'aria (2). Procedere alla rimozione del filtro dell'aria (1) tirandolo, e successivamente al suo rimontaggio come segue:

ON 1 (Attivazione 1)

OFF 1 (Disattivazione 1)

Repeat ON 2 (Atti-

vazione 2)

OFF 2 (Disattivazione 2)

(1)

(2)

(1)

Carica termoguidata

Scheda relè

L'opzione carica termoguidata regola costantemente la tensione di carica in funzione della temperatura corrente della batteria. In questo modo si prolunga notevolmente la durata della batteria, in particolare se impiegata in celle frigorifere.

PERICOLO!

L'uso della scheda relè per funzioni essenziali per la sicurezza

può causare gravi lesioni personali e danni materiali.

Non utilizzare la scheda relè per funzioni essenziali per la sicurezza.

▶

AVVERTENZA!

Pericolo dovuto a inosservanza della tolleranza tensione di rete consentita

con possibile compromissione del funzionamento e danni materiali.

Per l'opzione Scheda relè si applica una tensione massima di entrata L-N di

▶

250 V.

Risk of Electric Shock! Do not operate at circuits more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common NC Normally Closed NO Normally Opened L Line N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

La scheda relè opzionale consente l'analisi esterna degli stati di funzionamento del caricabatterie e dello stato di carica della batteria collegata. Consente inoltre di alimentare uno o più apparecchi di consumo esterni con tensione di entrata LN. Questa operazione presuppone la presenza di un conduttore neutro nella rete elettrica. Per la descrizione della configurazione delle uscite della scheda relè, consultare le istruzioni per l'uso del caricabatterie: capitolo "Display", paragrafo "Funzioni aggiuntive".

Per informazioni dettagliate sulla scheda relè, consultare le istruzioni fornite con la relativa opzione.

Si acclude una panoramica delle opzioni direttamente correlate alla scheda relè. Le opzioni con collegamento relè vengono comandate mediante le uscite della scheda relè:

Aquamatic

Carica attiva

Carica 50%

Carica 80%

Fine carica

Carica principale terminata

Carica OK

Carica non terminata

Segnalazione per quando la batteria viene scollegata dal caricabatterie prima del tempo Segnalazione anomalie

Segnalazione anomalie + Avviso

Spia di segnalazione

Antipartenza accidentale

ON (attivo)

Spia di rabbocco

Batteria raffreddata

Pompa pneumatica esterna (circolazione dell'elettrolita)

Aquamatic Aquamatic comprende il comando di una valvola magnetica per il rabbocco auto-

matico dell'acqua alla batteria da caricare.

Impostazione predefinita:

All'inizio della fase di ricarica la valvola magnetica si eccita per 12 secondi, dopo di che si diseccita per 4 secondi. Questo ciclo si ripete 26 volte.

Impostazione USER:

Tempo "ON" (eccitazione valvola magnetica) impostabile dopo il termine del-

la fase di carica principale.

Carica attiva L'opzione "Carica attiva" è adatta, ad esempio, al comando di una spia di segnala-

zione. Mentre la carica è in corso, il relè corrispondente scatta automaticamente.

Carica 50% Analogamente alla funzione "Carica principale terminata", il relè corrispondente

scatta non appena la batteria è caricata al 50%.

Carica 80% Analogamente alla funzione "Carica principale terminata", il relè corrispondente

scatta non appena la batteria è caricata all'80%.

Carica non terminata

Fine carica L'opzione "Fine carica" è adatta, ad esempio, al comando di una spia di segnala-

Carica principale terminata

Segnalazione anomalie

L'opzione "Carica non terminata" è adatta, ad esempio, al comando di un emettitore di segnali acustici. Se si scollega la batteria dal caricabatteria prima del termine del processo di carica, il relè si attiva per un tempo impostabile da 1 a 10 s.

zione. Dopo il completamento della curva caratteristica di carica configurata, il relè corrispondente scatta automaticamente.

L'opzione "Carica principale terminata" è adatta, ad esempio, al comando di una spia di segnalazione. Terminata la fase di carica principale, il relè corrispondente scatta automaticamente.

L'opzione segnalazione anomalie è adatta, ad esempio, al comando di una spia di segnalazione. A ogni errore rilevato il relè corrispondente scatta automaticamente.

Segnalazione anomalie + Avviso

Spia di segnalazione

Analogamente alla funzione "Segnalazione anomalie" il relè corrispondente scatta non appena si presenta un errore o un avviso.

In alternativa al semaforo di carica è possibile collegare alla scheda relè una o più apposite spie per indicare lo stato di carica o lo stato di funzionamento del caricabatteria. Le spie possono essere progettate per una tensione massima di 30 V CC o 250 V CA su una rete con centro neutro collegata a terra.

Se le spie sono commutate su potenziale zero, la corrente di commutazione deve corrispondere a massimo 4 A. Una lampada comandata mediante il relè di alimentazione 230 V deve essere fatta funzionare con una corrente di uscita di massimo 1 A.

Antipartenza accidentale

Se il caricabatterie è installato in un veicolo come soluzione On Board, l'antipartenza accidentale opzionale impedisce la messa in funzione accidentale del veicolo durante il processo di carica. In questo modo si proteggono il veicolo, la batteria e i cavi di carica da eventuali danni.

Non appena il veicolo è collegato alla rete elettrica, il relè corrispondente scatta e blocca, ad esempio, il segnale del blocchetto dell'accensione. Un altro esempio è il comando di un'apposita spia di segnalazione come indicazione visiva della carica in corso.

Batteria raffreddata

Pompa pneumatica esterna Circolazione dell'elettrolita

Supporto a parete e pavimento

Banda LED La striscia LED serve come indicazione di stato e si accende nei colori corrispon-

Trascorso il tempo preimpostato nel menu, il relè corrispondente scatta automaticamente.

Questa opzione consente di comandare una pompa pneumatica esterna mediante contatto relè, secondo l'opzione "Circolazione dell'elettrolita".

Il robusto supporto a pavimento e a parete garantisce il montaggio sicuro sul luogo d'impiego. Per informazioni dettagliate al riguardo, consultare le relative istruzioni d'installazione.

denti analogamente agli indicatori del pannello di controllo. A tale scopo nella fessura tra la parete anteriore e la parte superiore del corpo esterno viene installata una striscia LED con diffusore incluso.

IP 23 L'opzione IP 23 aumenta la protezione IP dell'apparecchio da IP 20 a IP 23. Per

informazioni dettagliate al riguardo, consultare il relativo allegato.

Filtro dell'aria In caso di ambienti molto polverosi, il filtro dell'aria impedisce la contaminazione

dell'interno dell'apparecchio, evitando l'eventuale riduzione di potenza e altri problemi dell'apparecchio. Per informazioni dettagliate al riguardo, consultare il relativo allegato. Intervallo di pulizia secondo necessità (raccomandazione del produttore: ogni mese).

Kit "Mobile" Una cinghia per il trasporto in combinazione con una maniglia tubolare aumenta

la mobilità dell'apparecchio.

Indicatore a distanza

L'indicatore a distanza consente il comando completo dell'apparecchio da una distanza massima di 30 m (98 ft., 5.1 in.). Questa opzione comprende un pannello di controllo completo in un alloggiamento di alluminio.

Gateway Link Gateway Link consente di collegare facilmente il gateway al caricabatteria. Il ga-

teway può essere collegato senza aprire il caricabatteria.

Gateway Il gateway è il collegamento tra il caricabatteria e la rete. Per informazioni detta-

gliate al riguardo, consultare il relativo allegato.

TagID Link Il TagID Link consente lo scambio di dati rilevanti sulla batteria tra TagID e cari-

cabatteria.

TagID Il TagID è un sistema elettronico di misurazione e controllo che consente lo

scambio di dati sulla batteria con il caricabatteria e ottimizza la carica.

InterLock L'InterLock collega due caricabatterie e sincronizza l'inizio e la fine della carica,

ottenendo così una carica completa uniforme delle batterie collegate.

Dati tecnici

Selectiva 16 kW 96 V/120 V

Tensione di rete:

- 96 V (-10%/+30%)

- 120 V (-10%/+10%) Opzionale:

Fusibile di rete

3~ NPE 400 V/50/60 Hz 3~ NPE 400 V/50/60 Hz 3~ PE 400 V/50/60 Hz

32 A

Sezione minima della linea di rete 6 mm² (.0093 in.²)

Tempo di accensione 100%

Classe di compatibilità elettromagnetica

dell'apparecchio

Consumo in standby 12,9 W

Classe di sicurezza I

Impedenza di rete max. consentita Z

PCC

max

Secondo la tabella "Dati specifici dell'apparecchio" riportata di seguito.

Classe di protezione

IP 20

Categoria sovratensione III

Temperatura di esercizio

Da -20 °C a +40 °C (da -4 °F a 104 °F)

Temperatura di stoccaggio Da -25 °C a +80 °C

(da -13 °F a 176 °F)

Umidità relativa dell'aria Max. 85%

Altitudine massima sul livello del mare 2000 m (6561 ft.)

Certificazione Secondo targhetta

Norma prodotto EN 62477-1

Dimensioni lung. x larg. x alt. 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 in.)

Peso (con cavo di rete e di carica standard) 36,8 kg (81.13 lb.)

Grado di inquinamento 3

Housing E1

1) È consentito l'utilizzo dell'apparecchio su reti con centro neutro collegate a terra con tensione nominale massima del conduttore esterno di 400 V. Per le opzioni Circolazione dell'elettrolita e Scheda relè si applica una tolleranza tensione di rete compresa tra 207 V e 250 V.

2) Per il collegamento alla rete dell'apparecchio utilizzare esclusivamente un interruttore di protezione per correnti di guasto di tipo B. La corrente di dispersione verso terra è inferiore a 3,5 mA.

3) Interfaccia con la rete elettrica pubblica con 230/400 V e 50 Hz.

4) Non utilizzare all'aperto. L'apparecchio non deve essere esposto a pioggia o neve.

5) In presenza di temperature ambiente elevate è possibile che intervenga una riduzione di potenza (derating).

Dati specifici dell'apparecchio

Corrente Apparecchio

Corrente AC max.

Potenza AC max.

Tensione nominale

di carica

max.

9140 16kW 30,3 A 18100 W 96 V 140 A 89

mOhm

9160 16kW 30,6 A 18250 W 96 V 160 A 77

mOhm

max

12110 16-

30 A 17850 W 120 V 110 A 90

12140 16-

30,3 A 18080 W 120 V 140 A 74

Dati specifici dell'apparecchio

PF λ (con UAC nom, 50 Hz, UDC nom, IDC max)

THDi [%] (con UAC nom, 50 Hz, UDC nom, IDC max)

9140 16kW 0,909 44,24

9160 16kW 0,909 44,74

12110 16kW 0,906 44,96

12140 16kW 0,915 42,95

mOhm

Fronius Selectiva 16 kW 4.0 96V/120V Operating Instruction [IT]

Specifications and Main Features

Frequently Asked Questions

User Manual
