Fronius SelectION 5-18 kW Operating Instruction [LT]

Operating
Instructions

SelectION
5 - 18 kW

Naudojimo instrukcijos

LT

42,0426,0375,LT 011-11082022

Turinys

Galios klasės „SelectION“ 5
Saugos taisyklės 6

Bendroji informacija 6
Naudojimas pagal paskirtį 6
Aplinkos sąlygos 6
Prijungimas prie elektros tinklo 6
Tinklo ir įkrovos srovės keliami pavojai 7
Akumuliatoriaus keliami pavojai 7
Bendroji informacija dėl darbo su ličio jonų akumuliatoriais 8
Operatoriaus ir aplinkinių apsauga 9
Saugos priemonės įprastu veikimo režimu 9
Prietaiso EMS klasifikacija 9
EMS priemonės 9
Duomenų apsauga 9
Priežiūra 10
Remontas ir priežiūra 10
Veiklos vykdytojo įsipareigojimai 10
Saugos patikra 10
Ženklai ant prietaiso 10
Utilizavimas 10
Autorių teisės 11

Bendroji informacija 12

Saugos simbolių apibūdinimas 12
Kroviklio veikimo principas 12
Klientams pritaikyta informacija 12
Taisyklinga akumuliatoriaus konfigūracija 12
Prijungimas prie elektros tinklo 13
Tinkamas maitinimo / įkrovimo laidų nutiesimas 14
Įspėjimai ant prietaiso 15
Įspėjimai prietaiso viduje 16

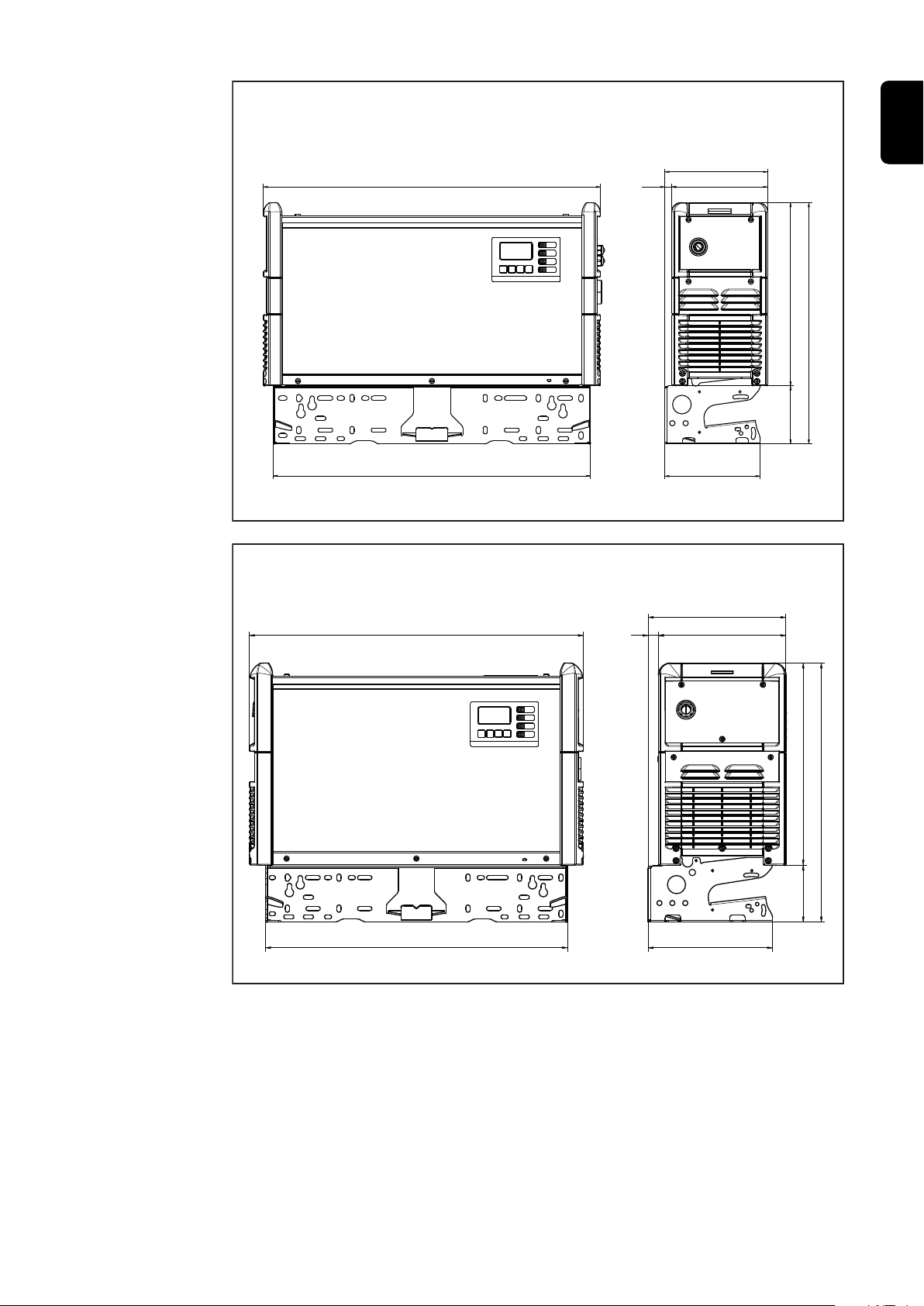

Tinkamas prietaiso pastatymas 16

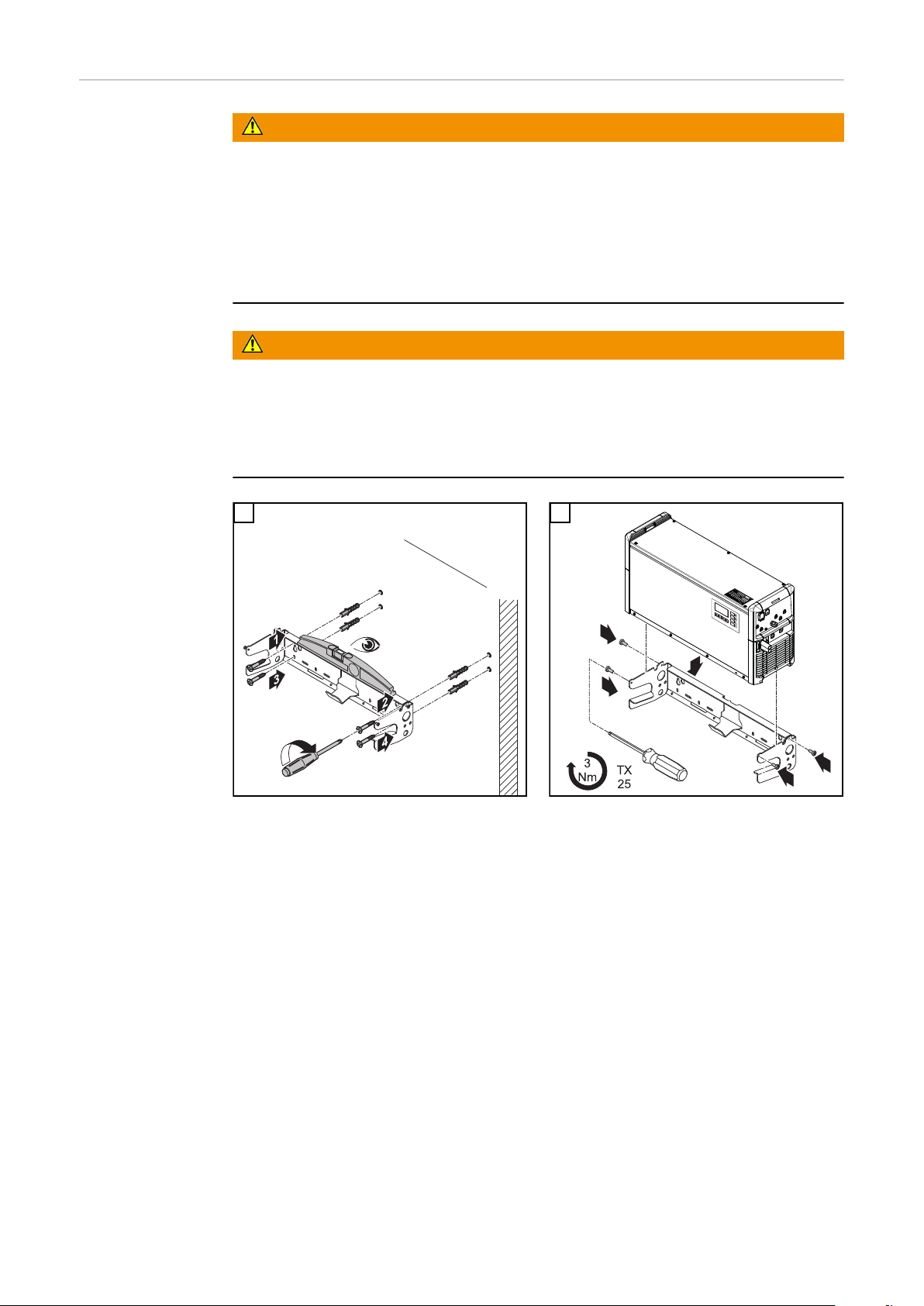

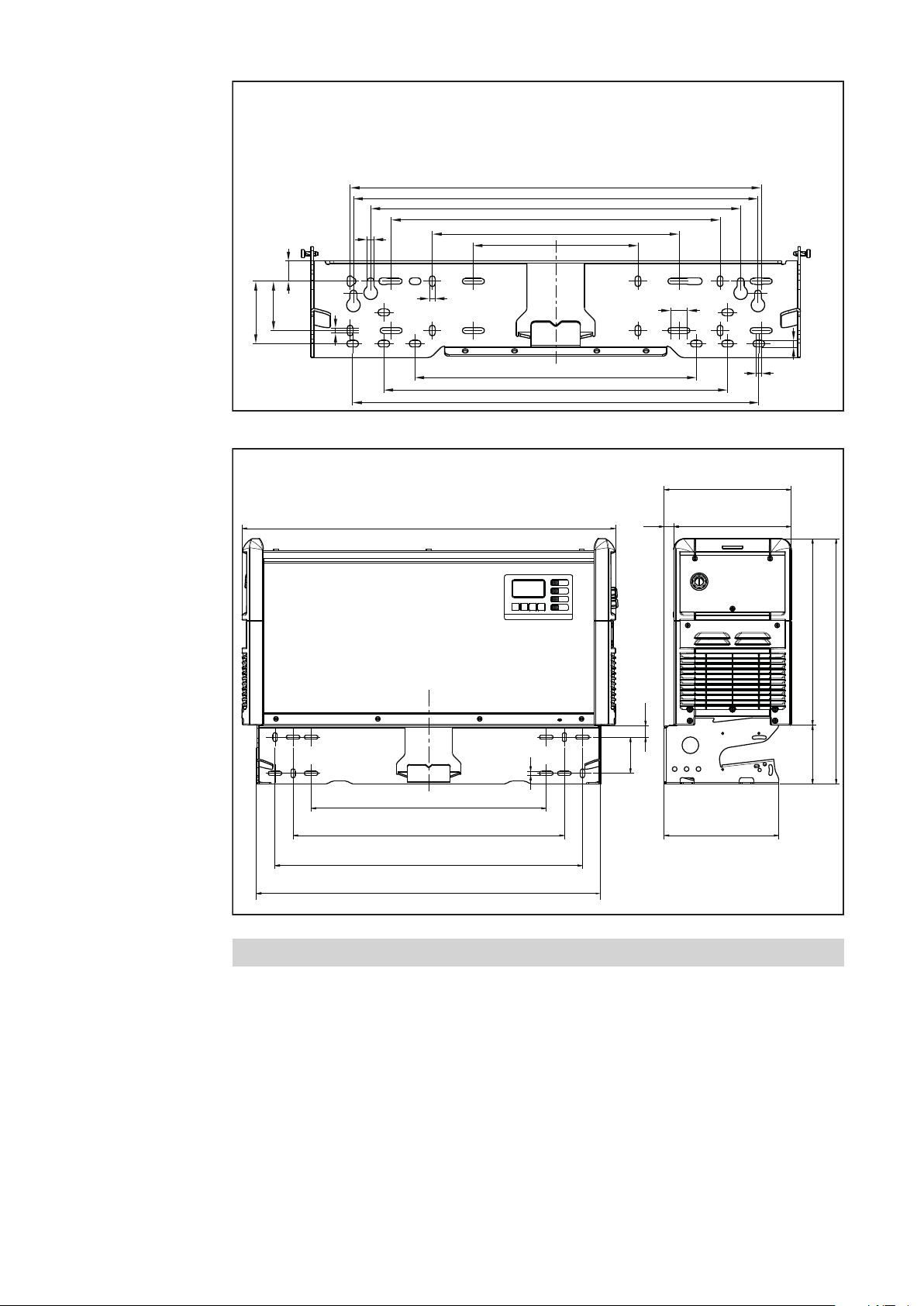

Sieninis laikiklis 18
Išorinis įjungiklis-išjungiklis 21

Valdymo elementai ir jungtys 22

Valdymo elementai ir jungtys 22
Papildomos įrangos kištukas 23
Krovimo kištuko kontaktų išdėstymas 24
Valdymo pultas 25

Akumuliatoriaus krovimas 26

Eksploatacijos pradžia 26
Krovimo eiga 27
Rodiniai įkrovimo metu 28
Krovimo eiga pertraukimas / tęsimas 30
Krovimo baigimas 30

Ekranas 32

Rodinio režimų apžvalga 32
Meniu pasirinkimas 32
Standartinis režimas 33
Statistikos režimas 34
Istorijos režimas 34
Konfigūravimo režimas 36
Įkrovimo nuostatos 38
papildomos funkcijos 41
Bendrosios nuostatos 44
Nuostatų atstata 46
USB režimas 46
Būsenos pranešimai 48

Parinktys 53

Saugumas 53
Krovimo lemputės 53

LT

3

Sieniniai ir grindiniai laikikliai 54
Šviesos diodų juostelės 54
IP 23 54
Oro filtras 54
„Mobile“ rinkinys 54
Nuotolinis rodinys 55
„Gateway Link“ (tinklų sietuvo saitas) 55
Tinklų sietuvas 55
Relės plokštė 55
Kraunama („Charging“) 56
Įkrauta 50 % 56
Įkrauta 80 % 56
Įkrovimas nebaigtas 56
Krovimas baigtas („Charge finish“) 56
Bendroji klaida („Common error message“) 56
Bendroji klaida + įspėjimas 56
Signalinė lemputė („Signal lamp“) 56
Imobilizatorius 57
Blue LED 57

Techniniai duomenys 58

SelectION D1 5 kW 400 V 9 kW 400 V 58
SelectION E1 8 kW 220 V 60
„SelectION E1“17 kW 400 V 62
„SelectION F1“ 8 kW 400 V 18 kW 400 V 64

4

Galios klasės „SelectION“

LT

Akumuliatoriaus
įtampa

24 V

48 V

80 V

Prietaiso modelis Maks. įkrovos

srovė

5 kW, 24 V 200 A D1

8 kW, 24 V 350 A F1

8 kW, 48 V 160 A E1 3~ 220 V

9 kW, 48 V

185 A D1

18 kW, 48 V 325 A F1

9 kW, 80 V

110 A D1

A 9 kW, 80 V

17 kW, 80 V 210 A E1

Housing Tinklo įtampa

3~ 400 V

3~ 400 VA 9 kW, 48 V

3~ 400 V

5

Saugos taisyklės

Bendroji infor­macija

Prietaisas yra pagamintas pagal naujausias technologijas ir pripažintus saugos
standartus. Naudojantis juo netinkamai ar ne pagal paskirtį, jis gali kelti pavojų

operatoriaus ar trečiųjų asmenų sveikatai ir gyvybei;

-

sugesti ar sugadinti kitus eksploatuojančiai jį kompanijai priklausančius įren-

-

ginius;
prietaisas gali veikti nenašiai.

-

Visi asmenys, atliekantys prietaiso paleidimo eksploatuoti, eksploatavimo,
priežiūros ir aptarnavimo darbus, privalo

būti tinkamai kvalifikuoti; ir

-

būti perskaitę ir laikytis šios naudojimo instrukcijos.

-

Naudojimo instrukciją visada laikykite kartu su prietaisu. Be jos nuostatų taip pat
būtina paisyti vietinių ir bendrųjų nelaimingų atsitikimų prevencijos taisyklių.

Visi įspėjantys apie pavojų ir saugumą ženklai ant prietaiso turi būti

lengvai įskaitomi;

-

nepažeisti;

-

nenuimti;

-

neuždengti, neužklijuoti ir neuždažyti.

-

Kur ant prietaiso yra pritvirtinti apie saugumą ir pavojų įspėjantys užrašai, žr. savo
prietaiso naudojimo instrukcijos sk. „Bendroji informacija“.
Prieš įjungdami prietaisą pašalinkite gedimus, kurie gali kelti pavojų saugiai jo eks­ploatacijai.

Pasirūpinkite savo saugumu!

Naudojimas pa­gal paskirtį

Aplinkos sąlygos Prietaiso naudojimas ar laikymas nesilaikant pateiktų reikalavimų yra laikomas

Šis prietaisas yra skirtas naudoti tiktai pagal jo numatytąją paskirtį. Bet koks ki­toks jo naudojimas laikomas naudojimu ne pagal paskirtį. Gamintojas neatsako už
žalą, netikėtus ar netinkamus rezultatus, jei prietaisas naudojamas netinkamai.

Į prietaiso naudojimo pagal paskirtį sampratą įeina:

visų eksploatavimo instrukcijų, pranešimų apie saugą ir pavojus perskaitymas

-

ir laikymasis;
visų numatytų priežiūros ir patikros darbų atlikimas;

-

visų akumuliatorių ir transporto priemonių gamintojų pateiktų instrukcijų lai-

-

kymasis.

Kad prietaisas veiktų nepriekaištingai, būtina su juo elgtis tinkamai. Negalima
prietaiso traukti iš elektros lizdo suėmus už laido.

netinkamu. Už žalą, kylančią dėl tokio naudojimo, gamintojas neatsako.

Išsamios informacijos apie leistinas aplinkos sąlygas ieškokite sk. „Techniniai duo­menys“.

Prijungimas prie
elektros tinklo

6

Dėl įeinančios srovės didesnės galios prietaisai gali turėti įtakos elektros kokybei.

Tai gali taip veikti kai kurių rūšių prietaisus:

-

riboti prisijungimą, riboti reikalavimą dėl maksimalios leistinos tinklo varžos
arba

-

riboti minimalios trumpojo jungimo galios reikalavimą

*

.

*

Jei jungiama prie viešojo naudojimo tinklo,

žr. sk. „Techniniai duomenys“.

Tokiu atveju prietaiso naudotojas ir operatorius turi patikrinti, ar prietaisą galima
prijungti; prireikus pasitarti su elektros energiją tiekiančia įmone.

SVARBU! Pasirūpinkite, kad elektros tinklas būtų tinkamai įžemintas!

*)

LT

Tinklo ir įkrovos
srovės keliami
pavojai

Akumuliatoriaus
keliami pavojai

Su krovikliais dirbantiems asmenims kyla įvairūs pavojai, pvz.:

Pavojus būti nukrėstam tinklo ir įkrovos srovės.

-

Susidarantys pavojingi elektromagnetiniai laukai, kurie gali kelti pavojų as-

-

menų, turinčių širdies stimuliatorių, gyvybei

Elektros smūgis gali būti mirtinas. Kiekvienas elektros smūgis gali kelti pavojų gy­vybei. Kad išvengtumėte elektros smūgio naudodami kroviklį:

Nelieskite jokių prietaiso vidinių ar išorinių dalių, kuriomis teka srovė.

-

Jokiu būdu nelieskite akumuliatoriaus gnybtų.

-

Užtikrinkite, kad neįvyktų krovimo laido ar krovimo gnybtų trumpasis jungi-

-

mas.

Visi laidai ir jungtys turi būti patikimai prijungti, nepažeisti, izoliuoti ir atitinkamų
matmenų. Atsipalaidavusius sujungimus, apdegusius, pažeistus ar netinkamų
matmenų laidus ir jungtis turi nedelsiant sutvarkyti kvalifikuoti darbuotojai.

Įkraunamo akumuliatoriaus sudedamosios medžiagos gali turėti neigiamos įtakos
aplinkai ir žmonių bei gyvūnų sveikatai.
Jeigu akumuliatorius pažeistas, atkreipkite dėmesį į šiuos dalykus:

pasirūpinkite, kad ištekantis skystis nepatektų į gruntą ar gruntinius vandenis

-

jeigu teršalai vis dėlto pasklido, juos pašalinkite pagal taikomus nacionalinius

-

reikalavimus

Akumuliatoriui perkaitus, kyla gaisro pavojus. Saugokite akumuliatorių nuo
karščio
(pvz., nuo nuolatinio karščio poveikio ir ugnies)!

Akumuliatorių pažeidus ir naudojant netinkamai, gali išsiskirti pavojingų dujų, dir­ginančių kvėpavimo takus,
Priemonės:

pakvėpuokite grynu oru

-

esant negalavimams, kreipkitės į gydytoją

-

Akumuliatoriui sugedus gali ištekėti skysčio.

Nelieskite skysčio

-

Akumuliatorių atiduokite remontuoti kvalifikuotiems specialistams

-

Išvalykite ir patikrinkite dalis, ant kurių pateko skysčio

-

Prietaisą eksploatuoti arba laikyti sprogioje aplinkoje draudžiama.
Degioje ir sprogioje aplinkoje galioja ypatingi reikalavimai

- Laikykitės atitinkamų nacionalinių ir tarptautinių nuostatų.

Pagal Europos Parlamento ir Tarybos direktyvą 2006/66/EB dėl baterijų ir aku­muliatorių bei pagal jos atitikmenis nacionalinėje teisėje panaudotus akumuliato-

7

rius reikia surinkti atskirai ir atiduoti perdirbti pagal aplinkos apsaugos reikalavi­mus. Panaudotą akumuliatorių būtinai grąžinkite pardavėjui arba pasidomėkite
apie vietinę įgaliotą surinkimo ir perdirbimo tarnybą. Šios ES direktyvos nepaisy­mas gali turėti neigiamo poveikio aplinkai ir jūsų sveikatai!

Pastebėjus, kad akumuliatorius pažeistas mechaniškai, jį reikia utilizuoti artimiau­siame atliekų surinkimo centre pagal nacionalinius įstatymus ir reikalavimus.
Kilus neaiškumų arba klausimų, kreipkitės į kvalifikuotus specialistus.

Bendroji infor­macija dėl darbo
su ličio jonų aku­muliatoriais

Ličio jonų akumuliatoriai yra sandarūs ir nekenksmingi, jei naudojant laikoma-

-

si gamintojo reikalavimų.
Niekada nenaudokite kroviklių, nepritaikytų tam tikrai akumuliatorių rūšiai.

-

Saugokitės trumpojo jungimo.

-

Nepažeiskite akumuliatorių mechaniškai (nebandykite pradurti, deformuoti,

-

ardyti ir pan.).
Nekaitinkite viršydami leidžiamąją temperatūrą ir nedeginkite.

-

Akumuliatorius visada laikykite sausoje ir vėsioje vietoje.

-

Eksploatuojant tinkamai ir laikantis gamintojo nurodytų parametrų, ličio jonų

-

akumuliatoriai yra saugūs naudoti.
Dėl netinkamų veiksmų arba aplinkybių, kai akumuliatorius naudojamas ne

-

pagal paskirtį, akumuliatoriaus sudedamosios dalys gali tapti nesandarios,
išskirti irimo produktų ir dėlto gali kilti stiprių sveikatai ir aplinkai kenksmingų
reakcijų.
Kadangi naudojamos įvairios cheminės sudedamosios medžiagos, nelaimės

-

atveju visada reikia laikytis gamintojo nurodymų dėl greitosios pagalbos ir im­tis pirmosios medicininės pagalbos priemonių.

Bet kokiomis aplinkybėmis ličio jonų akumuliatorius reikia naudoti pagal ga-

-

mintojo nurodymus.
Ypač svarbu neviršyti maksimalios srovės apkrovos, įkrovimo ir iškrovimo bai-

-

giamosios įtampos bei mechaninės ir terminės apkrovos.

Kroviklis ir akumuliatorius pritaikyti vienas kitam ir jų jokiu būdu negalima

-

modifikuoti ir keisti, nes antraip gali kilti didelis saugos pavojus.

Ličio jonų akumuliatorius geriausia laikyti kambario temperatūroje, sausoje

-

vietoje (išsamesnės informacijos pateikiama gamintojo nurodymuose dėl lai­kymo temperatūros).
Saugokitės didelių temperatūros svyravimų (pvz., akumuliatoriaus nelaikykite

-

šalia šildytuvų, saugokite nuo tiesioginių saulės spindulių).

Jeigu dėl pažeidimo arba netinkamo naudojimo į aplinką patenka tam tikrų

-

medžiagų, būtina laikytis gamintojo nurodymų.
Itin svarbu naudoti asmenines apsaugos priemones.

-

Norint laikyti daug ličio jonų akumuliatorių, būtina pasitarti su vietos valdžios

-

institucijomis.
Darbuotojus reikia išmokyti tinkamai naudoti ličio jonų akumuliatorius (at-

-

sižvelgiant į pavojingas medžiagas).

8

Operatoriaus ir
aplinkinių apsau­ga

Kol kroviklis naudojamas, pasirūpinkite, kad darbo zonoje nebūtų žmonių, ypač
vaikų. Jei greta esama žmonių:

įspėkite juos apie galimus pavojus (kenksmingus elektrolitus ir dujas, tinklo ir

-

įkrovos srovės keliamą pavojų ir pan.);
pasirūpinkite atitinkamomis apsaugos priemonėmis.

-

Prieš išeidami iš darbo zonos pasirūpinkite, kad jums nesant nekiltų pavojaus
žmonėms, įrenginiams bei patalpoms.

LT

Saugos prie­monės įprastu
veikimo režimu

Prietaiso EMS
klasifikacija

Kroviklius su įžeminimo jungtimi galima jungti tik prie elektros tinklo ir kištuko su
įžeminimo jungties kontaktu. Jei prietaisas eksploatuojamas tinkle be įžeminimo
arba prijungiamas prie kištuko be įžeminimo kontakto, tai laikoma grubiu aplaidu­mu. Už žalą, kylančią dėl tokio naudojimo, gamintojas neatsako.

Prietaisą eksploatuokite tik pasirūpinę ant tipo plokštelės nurodyto lygio apsauga.

Jokiu būdu nenaudokite prietaiso, jei jis yra pažeistas.

Tinklo laidą ir prietaiso jungtis turi reguliariai patikrinti elektrikas ir įsitikinti, kad
įžeminimo jungtis veikia tinkamai.

Tinkamai neveikiančius apsauginius įtaisus ir dalis prieš kroviklį įjungiant turi sure­montuoti kvalifikuotas technikas.

Neapeikite ir neišjunkite apsauginių įtaisų.

Sumontavę prietaisą pasirūpinkite, kad šalia būtų lengvai prieinamas elektros liz­das.

Emisijos A klasės prietaisai:

yra skirti naudoti tik pramoninėje aplinkoje;

-

gali kelti laidais ir bangomis sklindančių trikdžių kitose aplinkose.

-

Emisijos B klasės prietaisai:

atitinka emisijų gyvenamosioms ir pramoninėms zonoms kriterijus. Tai taiko-

-

ma gyvenamosioms zonoms, kuriose elektros srovė tiekiama iš viešojo žemos
įtampos srovės tinklo.

Prietaisų EMS klasifikacija nustatoma pagal tipo plokštelę arba techninius duo­menis.

EMS priemonės Tam tikrais atvejais, net jei prietaisas atitinka standartines emisijos ribines vertes,

jis gali kelti trikdžių eksploatuojant aplinkoje, kuriai jis buvo numatytas (pvz., jei
toje pačioje vietoje yra jautrios įrangos, jei arti yra radijo ar TV signalų imtuvų).
Tokiu atveju naudotojas privalo imtis atitinkamų priemonių situacijai ištaisyti.

Duomenų apsau-gaUž duomenų apsaugą nuo gamyklinių nustatymų pakeitimo atsako naudotojas. Už

ištrintus asmeninius nustatymus gamintojas neatsako.

9

Priežiūra Prieš įjungdami prietaisą, visada patikrinkite elektros laidą ir kištuką, kroviklio

jungtis ir gnybtus, ar nėra jokių pažeidimų.
Jei prietaiso korpusas purvinas, jį valykite minkšta šluoste ir su plovikliu, kurio
sudėtyje nėra tirpiklių.

Remontas ir
priežiūra

Veiklos vykdyto­jo įsipareigojimai

Saugos patikra Gamintojas rekomenduoja atlikti prietaiso saugos patikrą mažiausiai kas 12

Priežiūros ir remonto darbus turi atlikti tik kvalifikuoti specialistai. Naudokite tik
originalias atsargines ir nusidėvinčias dalis (tai taikoma ir standartinėms dalims).
Kad kitų gamintojų suprojektuotos ir pagamintos dalys atitiks prietaiso veikimo
našumo ir saugos reikalavimus, garantuoti negalima.

Modifikuoti, montuoti papildomus įtaisus arba daryti pakeitimus leidžiama tik ga­vus gamintojo leidimą.

Veiklos vykdytojas įsipareigoja leisti dirbti su prietaisu tik tiems asmenims, kurie

yra susipažinę su pagrindinėmis nuostatomis dėl darbo saugos ir nelaimingų

-

atsitikimų prevencijos ir kurie yra išmokyti naudoti prietaisą,
yra perskaitę ir supratę šią naudojimo instrukciją, ypač skyrių „Saugos tai-

-

syklės“, ir patvirtinę tai savo parašu,
buvo išmokyti pagal reikalavimus, susijusius su darbo rezultatais.

-

Reguliariai turi būti tikrinama, ar darbe darbuotojai rūpinasi darbo sauga.

mėnesių.

Saugos patikrą gali atlikti tik kvalifikuotas elektrikas

po to, kai buvo atliekami keitimai,

-

po to, kai buvo sumontuoti papildomi įtaisai,

-

atlikus techninės ir profilaktinės priežiūros bei remonto darbus,

-

mažiausiai kartą per 12 mėnesių.

-

Saugos patikros metu laikykitės atitinkamų vietinių ir tarptautinių standartų ir di­rektyvų.

Daugiau informacijos apie saugos patikrą teiraukitės techninio aptarnavimo cent­re. Pagal pageidavimą jame gausite reikalingus dokumentus.

Ženklai ant prie­taiso

Utilizavimas Pagal Europos direktyvą ir nacionalinę teisę elektros ir elektroninės įrangos atlie-

CE ženklu pažymėti prietaisai atitinka svarbiausius atitinkamų direktyvų reikalavi­mus.

EAC patikros ženklu pažymėti prietaisai atitinka Rusijoje, Baltarusijoje, Kazachs­tane, Armėnijoje ir Kirgizijoje taikomų standartų reikalavimus.

kos turi būti surenkamos atskirai ir perdirbamos laikantis aplinkosaugos reikala­vimų. Panaudotus prietaisus reikia grąžinti pardavėjui arba pristatyti į vietinį įga­liotą surinkimo ir utilizavimo punktą. Tinkamai utilizuojant įrangos atliekas skati­namas tvarus medžiagų išteklių perdirbimas. Tai ignoruojant galimi padariniai
sveikatai ir aplinkai.

Pakuotės medžiagos

10

Renkamos atskirai. Patikrinkite reikalavimus, galiojančius jūsų savivaldybėje. Kar­tonines dėžes išlankstykite.

Autorių teisės Autorių teisės į šią naudojimo instrukciją priklauso gamintojui.

Tekstas ir iliustracijos spausdinimo metu visos buvo techniškai teisingos. Mes pa­siliekame teisę atlikti keitimus. Naudojimo instrukcijos turinys neteikia jokio pag­rindo pirkėjui teikti kokio nors pobūdžio pretenzijas. Jei turite pasiūlymų, kaip
galėtumėme patobulinti šį leidinį, arba jame radote klaidų, būsime dėkingi už jūsų
komentarus.

LT

11

Bendroji informacija

Saugos simbolių
apibūdinimas

PAVOJUS!

Rodo tiesioginį realų pavojų.

Nesiėmus priemonių jo išvengti, galima sunkiai ar net mirtinai susižaloti.

▶

ĮSPĖJIMAS!

Rodo situaciją, kurioje gali kilti pavojus.

Nesiėmus priemonių jo išvengti, kyla pavojus sunkiai ar net mirtinai susižaloti.

▶

ATSARGIAI!

Rodo situaciją, kurioje galima susižaloti ar sugadinti turtą.

Nesiėmus priemonių jo išvengti, kyla pavojus nestipriai susižaloti ir / arba su-

▶

gadinti turtą.

PRANEŠIMAS!

Rodo pavojų, kad produkto naudojimo rezultatas bus nepakankamas ir galima
sugadinti įrangą.

Kroviklio veikimo
principas

Klientams pritai­kyta informacija

Taisyklinga aku­muliatoriaus
konfigūracija

Prietaisas įdėtas į tvirtą pramoninio standarto korpusą. Ypač kompaktiška konst­rukcija atitinka visus saugos standartų reikalavimus, dėl jos mažėja vietos poreikis
ir komponentai apsaugomi taip, kad būtų užtikrintas ilgas eksploatacijos laikas.

Prietaisas puikiai parengtas ateičiai, nes jame sumontuotas grafinis ekranas, inte­gruotas duomenų kaupiklis, yra naujų sąsajų ir papildomų funkcijų.

Jei yra prieinama klientams pritaikyta informacija apie pristatomą prietaisą, ji pri­dedama prie prietaiso.

ĮSPĖJIMAS!

Pavojus dėl netinkamų prie kroviklio prijungtų akumuliatorių.

Išsiveržiančios dujos, liepsna ar sprogimas gali rimtai sužaloti ir sugadinti turtą.

Nejunkite akumuliatoriaus prie kroviklio, jei jo tipas ir įtampa neatitinka kro-

▶

viklio specifikacijų ir nuostatų.
Kroviklį galima naudoti tik su „Fronius“ nustatytais ličio jonų akumuliatoriais.

▶

ĮSPĖJIMAS!

12

Pavojus dėl netvarkingai išmėtytų įkrovimo kabelių.

Galima susižaloti įsipainiojus arba užkliuvus už laisvų kabelių.

Įkrovos laidą nutieskite taip, kad už jo niekas neužkliūtų ir neužstrigtų.

▶

ĮSPĖJIMAS!

Prijungimas prie
elektros tinklo

Pavojus, jei įkroviklio kištukas bus ištrauktas, kai vyksta įkrovimo procesas.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš ištraukdami įkroviklio kištuką sustabdykite krovimo eigą įjungimo ir

▶

išjungimo mygtuku.
Pasibaigus įkrovos procesui, įkrovos laidą suvyniokite arba padėkite ant laidų

▶

laikiklio, jei toks yra.

ĮSPĖJIMAS!

Pavojus dėl elektros srovės poveikio.

Galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami darbą, išjunkite visus prietaisus ir komponentus ir atjunkite

▶

juos nuo maitinimo šaltinio.
Užtikrinkite, kad visi susiję prietaisai ir komponentai būtų apsaugoti nuo pa-

▶

kartotinio įjungimo.
Jei reikia, prietaisą prie elektros tinklo prijungti galima tik su B tipo liekamo-

▶

sios srovės pertraukikliu.

ĮSPĖJIMAS!

Pavojus netinkamai naudojant ir dėl netinkamai atliktų darbų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visus šiame dokumente aprašytus darbus ir funkcijas gali atlikti tik išmokyti ir

▶

kvalifikuoti darbuotojai.
Reikia perskaityti ir suprasti šį dokumentą.

▶

Reikia perskaityti ir suprasti visų sistemos sudedamųjų dalių naudojimo inst-

▶

rukcijų, ypač saugos taisyklių, reikalavimus.

LT

ĮSPĖJIMAS!

Pavojus dėl netinkamo arba nepakankamos galios maitinimo šaltinio.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Turi būti laikomasi elektros energijos tiekimo reikalavimų, nurodytų skyriuje

▶

„Techniniai duomenys“.

13

Tinkamas maiti­nimo / įkrovimo
laidų nutiesimas

ATSARGIAI!

Pavojus dėl perkaitimo klaidingai nutiesus maitinimo / įkrovimo laidus.

Pavojus pažeisti komponentus.

Maitinimo / įkrovimo laidus nutieskite be kilpų.

▶

Maitinimo / įkrovimo laidų neuždenkite.

▶

Įkrovimo laidai, kurių ilgis didesnis nei 5 m (16 pėd. 4,85 col.) Laidų tiesimas

▶

atliekamas atskirai (jokio susiejimo).
Įkrovimo laidai, kurių ilgis didesnis nei 5 m (16 pėd. 4,85 col.) Laidų paviršiaus

▶

temperatūra gali būti padidėjusi (atsargiai, karšti paviršiai).
Šiais atvejais įsitikinkite, kad įkrovimo laidų paviršiaus temperatūra neviršija

▶

80° C (176° F):

- aplinkos temperatūra siekia 30° C (86° F) arba daugiau

- įkrovimo laidų skerspjūvis 95 mm2 arba daugiau

- įkrovimo laidų ilgis siekia 5 m (16 pėd. 4,85 col.) arba daugiau
Maitinimo / įkrovimo laidus gali keisti tik kvalifikuotas elektrikas.

▶

14

Įspėjimai ant

xxxxxxxx

xxxxxxxx

xxxxxxxx

Gerätebezeichnung

xxxx

OVC III

HIGH LEAKAGE CURRENT! Ensure proper grounding

4,001,xxx Setup xxxx xxxx xxxx

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Ser. No.:

Part No.:

UDC nom.

IDC max.

I

AC max.

U

AC nom.

P

AC max.

Production Date Code

80V

375A

54.0A

3~ NPE 400V 50/60Hz

32290W

Platform G1IP20

Protective class I

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Nur mit zugelassener Lithium Ionen Batterie verwenden!

Always stop charging before you disconnect the charging cable!
Use only with approved lithium ion battery!

Toujours arrêter la charge avant de déconnecter le câble de charge!
Utiliser uniquement avec des batteries lithium-ion agréées!

¡Detener siempre la carga antes de desconectar el cable de carga!
¡Utilizar exclusivamente baterías de iones de litio homologadas!

Interrompere sempre la carica prima di scollegare il cavo di carica!
Utilizzare solo con la batteria agli ioni di litio approvata!

Li

WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO

42,0409,0420

prietaiso

Ant kroviklio tipo lentelės yra keletas saugos ženklų. Jų negalima nuimti ar
uždažyti.

Tipo lentelėje yra 4 skaitmenų numeris, pagal kurį galima nustatyti pagaminimo
datą. Jei atimsite 11 iš pirmų dviejų skaitmenų, gausite gamybos metus. Paskuti­niai du skaitmenys rodo kalendorinę savaitę, kurią buvo pagamintas įrenginys.

Pavyzdys: vertė tipo lentelėje = 3205
32 – 11 = 21: gamybos metai 2021
05: Kalendorinė savaitė – 05

LT

Elektros smūgis gali būti mirtinas. Korpusą gali atidaryti tik gamintojo
išmokytas kvalifikuotas techninės priežiūros specialistas. Prieš atlie­kant darbus su atidarytu korpusu prietaisą būtina atjungti nuo elektros
tinklo. Tinkamu matuokliu patikrinkite, ar konstrukcinės dalys, kuriose
būna elektros įkrova (pvz., kondensatoriai), yra visiškai iškrautos. Pa­sirūpinkite, kad prietaisas būtų atjungtas nuo elektros tinklo, kol visi re­monto darbai bus baigti.

Nenaudokite jokių funkcijų, kol neperskaitėte visų naudojimo instruk­cijų.

Galimi užsidegimo šaltiniai, tokie kaip ugnis, kibirkštys ir atvira liepsna,
turi būti laikomi saugiu atstumu nuo akumuliatorių.

Kroviklis gali kelti nuolatinės srovės triktis įžeminimo vietoje. Jei apsau­gai nuo elektros smūgio naudojamas apsaugos nuo srovės trikčių įtaisas
(RCD), jis turi atitikti B tipo įrangai keliamus reikalavimus.

Nemeskite gaminio į buitines atliekas; laikykitės įrengimo vietoje galio­jančių elektros ir elektroninės įrangos atliekų tvarkymo taisyklių.

15

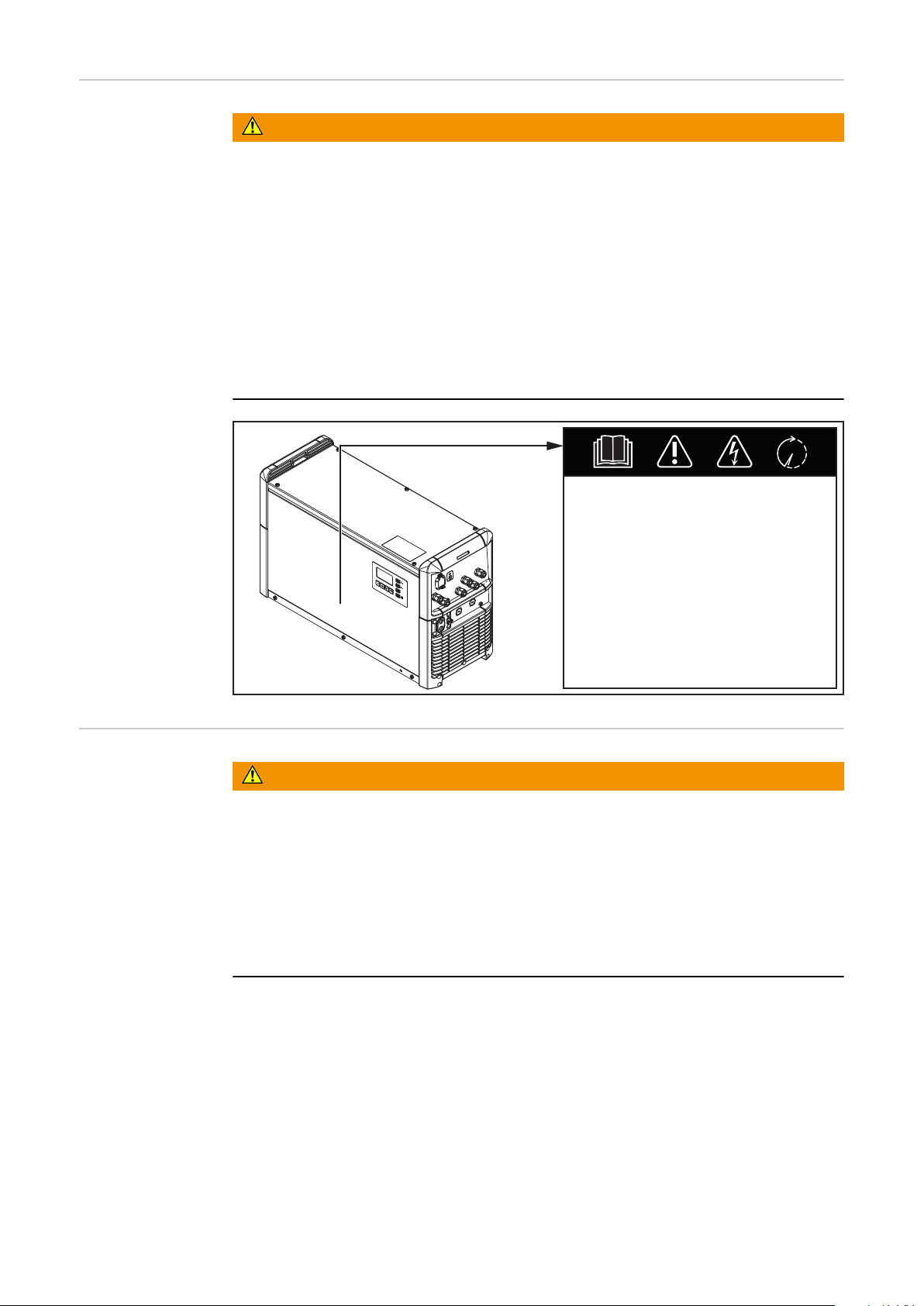

Įspėjimai prietai-

WARNING

Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

so viduje

ĮSPĖJIMAS!

Pavojus dėl elektros srovės poveikio.

Galima sunkiai ar net mirtinai susižaloti.

Korpusą gali atidaryti tik gamintojo išmokytas kvalifikuotas techninės

▶

priežiūros specialistas.
Prieš pradėdami darbą, išjunkite visus prietaisus ir komponentus ir atjunkite

▶

juos nuo maitinimo šaltinio.
Užtikrinkite, kad visi susiję prietaisai ir komponentai būtų apsaugoti nuo pa-

▶

kartotinio įjungimo.
Atidarę prietaisą, tinkamu matuokliu patikrinkite ir įsitikinkite, kad neliko

▶

įkrovos dalyse, kuriose teka elektros srovė (pvz., kondensatoriuose).
Lengvai įskaitomu ir aiškiai suprantamu įspėjamuoju ženklu pažymėkite prie-

▶

taisą ir pasirūpinkite, kad jis nebūtų prijungtas prie elektros tinklo, kol nebus
baigti visi darbai.

Tinkamas prie­taiso pastatymas

16

ĮSPĖJIMAS!

Pavojus dėl virstančių ar krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visas sistemos dalis tvirtai pastatykite.

▶

Jei naudojate grindų ar sienos laikiklį, pasirūpinkite, kad visos tvirtinimo dalys

▶

būtų pritvirtintos tinkamai.
Daugiau nei 25 kg (55,12 sv.) sveriančius prietaisus turi nešti mažiausiai 2 as-

▶

menys.
Montuojant ant lentynų, lentynų apačios keliamoji galia turi atitikti prietaiso

▶

svorį.

Prietaisas patikrintas pagal IP20 apsaugos laipsnio reikalavimus. Tai reiškia, kad:

Užtikrinama apsauga nuo kietų pašalinių objektų, kurių skersmuo viršija 12,5

-

mm (0,49 col.), patekimo į vidų.
Prietaisas nėra apsaugotas nuo vandens prasiskverbimo.

-

Prietaisą galima sumontuoti ir eksploatuoti sausoje uždaroje patalpoje, atitin­kančioje IP20 apsaugos lygį. Saugokite prietaisą nuo drėgmės.

Leidžiama prietaiso darbinė padėtis –

(a)

(b)

horizontali.

Aušinimo oras

Kroviklį pastatykite taip, kad per korpuse esančias ventiliacijos angas galėtų lais­vai tekėti aušinimo oras. Pasirūpinkite, kad iki oro įleidimo ir išleidimo angų visada
būtų bent 0,2 m (7,874 col.) atstumas. Aplinkos ore neturi būti:

Per daug dulkių

-

Elektrai laidžių dalelių (anglies ar metalo dulkių)

-

Šilumos šaltinių.

-

Aušinimo oras įsiurbiamas ir teka prietaise, kaip toliau iliustracijose pavaizduota
rodyklėmis.

LT

PRANEŠIMAS!

Pavojus dėl iš dalies arba visiškai uždengtų oro įsiurbimo ir išleidimo angų.

Gali būti padaryta žala turtui.

Jei vienas prie kito statomi keli krovikliai, juos reikia išdėstyti pakopomis.

▶

Jei krovikliai vienas prie kito statomi į liniją be poslinkio, reikia palikti bent tokį mi­nimalų atstumą tarp dviejų prietaisų:

D1: mažiausias atstumas – 30 cm (11,81 col.)

a)

E1+F1: mažiausias atstumas – 60 cm (1 pėd. 11,62 col.)

b)

17

Sieninis laikiklis

312

32

62

62

ĮSPĖJIMAS!

Pavojus dėl netinkamai atliktų darbų ir krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Laikiklius gali montuoti tik išmokyti ir kvalifikuoti darbuotojai.

▶

Laikykitės kroviklio naudojimo instrukcijoje pateiktų saugos taisyklių.

▶

Atsižvelgiant į pagrindą reikia naudoti skirtingus kaiščius ir varžtus.

▶

Todėl kaiščiai ir varžtai į pakuotę neįtraukti.

▶

Už tinkamų varžtų ir kaiščių pasirinkimą atsako pats montuotojas.

▶

ĮSPĖJIMAS!

Pavojus dėl virstančių ar krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Pasirūpinkite, kad visos jungtys būtų tvirtai priveržtos.

▶

Naudokite tik „Fronius“ kroviklį „SelectION“ 5–18 kW.

▶

Prietaiso montavimas horizontaliai.

▶

1

2

18

633 (24.92)

mm (in.)

13
(.51)

180 (7.09)

193 (7.6)

595,5 (23.44)

179 (7.05)

453 (17.83)

344 (13.54)

109

(4.29)

D1

E1

392 (15.43)

502 (19.76)

647 (25.47)

267 (10.51)

247 (9.72)

241 (9.49)

585 (23.03)

20
(.79)

110

(4.33)

mm (in.)

LT

19

342 (13.46)

418 (16.46)

494 (19.45)

500 (19.69)

492 (19.37)

450 (17.72)

400 (15.75)

300 (11.81)

200 (7.87)

20 (.79)

8.3

(.79)

6

(.24)

7 (.28)

8.5
(.33)

6

(.24)

25

(.98)

76 (2.99)

60

(2.36)

mm (in.)

D1 / E1

Skylių gręžimo šablonas

F1

392 (15.43)

516 (20.31)

mm (in.)

785 (30.91)

500 (19.69)

570 (22.44)

241 (9.49)

646 (25.43)

723 (28.46)

267 (10.51)

247 (9.72

(.79)

20

76

(2.99)

9

(.35)

24

(.94)

124

(4.88)

Sieninio laikiklio svoris:

D1 1,80 kg (3,97 sv.)
E1 3,15 kg (6,49 sv.)
F1 4,30 kg (9,48 sv.)

20

Išorinis įjungik­lis-išjungiklis

ĮSPĖJIMAS!

Pavojus dėl įkrovimo metu atjungtos kištukinės jungties

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Įkrovimo metu neatjunkite kištukinės jungties.

▶

Nelieskite krovimo kištuko kontaktų, kuriais teka srovė.

▶

Išorinio įjungiklio-išjungiklio funkcija yra įdiegta standartiškai.

Naudojant išorinio įjungiklio-išjungiklio funkciją, įkrovimo procesą galima valdyti
tiek per pagalbinį kontaktą, tiek per išorinį jungiklį.

Jei įkrovimo laidas atjungiamas įkrovimo proceso metu, išorinis įjungiklis-išjungik­lis apsaugo nuo kibirkščių susidarymo ir taip pailgina kontaktų eksploatavimo
trukmę.

LT

21

Valdymo elementai ir jungtys

(1)

(2)

(3)

(5)

(6)

(4)

(7)

(8)

(9)

Valdymo ele­mentai ir jungtys

Nr. Funkcija

(1) (+) kroviklio laidas

(2) (-) kroviklio laidas

(3) CAN laidas

(4) Nuotolinio valdymo sistemos,

Nr. Funkcija

(5) USB jungtis

Prie USB jungties galima prijungti USB atmintinę, atnaujinti prietaiso
programą ir įrašyti įkrovos parametrus krovimo metu. Maksimalus tiekia­mos srovės stipris – 0,5 A.

(6) Su relėmis susijusių funkcijų padėtys

Daugiau informacijos ieškokite skyriuje „Parinktys“.

(7) Tinklo laidas

(8) Valdymo pultas

(9) Parinktis „LED juostelė“

Šviečia skirtinga spalva, priklausomai nuo įkrovos būsenos. Spalvų
reikšmės apibūdintos skyriuje „Valdymo pultas“

krovimo lemputės (13 V) ir
funkcijos „Gateway Link“
(tinklų sietuvas) padėtis

22

Papildomos įran-

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

- St + St

Pin Pin

Plug
Code

Plug
Code

Plug
18p

15

13

11

9

7

5

3

1

18

16

14

12

10

8

6

4

2

gos kištukas

Jungtys: 18 polių pasirinktinis „Print
P-Control“ kištukas korpuso viduje

LT

Pin Plug

Function

Code

17 G/2 Ext. LED Green

Remote Control wire 2 Power Supply Remote Cont-

Pin Plug

Function

Code

18 13V/113 V Ext. LED

rol wire 1

CBG Easy VCC

15 Y/3 Ext. LED Yellow 16 R/4 Extern LED Red

Remote Control wire 3 Remote Control wire 4
CBG Easy Detect

13 B Ext. LED Blue 14 Dete Detect

CBG Easy GND wire white

11 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND

10 13VO13 V Power Su-

pply

wire brown wire white

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

3 4
1 - St Temperature Controlled 2 + St Temperature Controlled

Charging Charging
Extern Start / Stop Extern Start / Stop

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

Device for Charge & Connect

Optional for Pb Chargers

23

Krovimo kištuko

Dete (14)

C2 G (12)

(6) C2 H

(8) C2 L

kontaktų
išdėstymas

Krovimo kištuko bandomųjų ir pagal­binių kontaktų išdėstymas

24

Valdymo pultas

(1)

(8)

(7)

(6)

(5)

(4)(3)(2)

LT

Nr. Funkcija

(1) Ekranas

Rodomi tuometiniai įkrovos parametrai.
Rodomos nuostatos.

(2) Meniu mygtukas

Galima pasirinkti norimą meniu.
Grįžkite atgal į aukštesnio lygio meniu.

(3) Mygtukai „Up / Down“ (aukštyn / žemyn)

Galima pasirinkti norimą meniu elementą.
Nustatoma norima vertė.

(4) Mygtukas „Pause /Start“ (pristabdymas / įjungimas)

Pertraukiama ir tęsiama įkrovos eiga.
Patvirtinamas meniu elementas arba nuostata.

(5) Mėlynas indikatorius

Konfigūruojama individualiai:
Įkrovimo būsena
„Power-Rate“
„C-Rate“
Išjungta

(6) Indikatorius „Klaida“ (raudonas)

Jei šviečia nemirksėdamas: prietaisas sugeneravo klaidą. Dabartinėmis

aplinkybėmis tinkamas krovimas neįmanomas. Kai šviečia raudonas indika­torius, krovimas nevyksta (yra nutrūkęs). Ekrane rodomas atitinkamas
būsenos kodas.
Jei kas 3 sekundes sumirksi: prietaisas sugeneravo įspėjimą. Įkrovimo pa­rametrai netinkami, tačiau krovimas bus tęsiamas. Ekrane pakaitomis ro­domas atitinkamas būsenos pranešimas ir įkrovos būsena.

(7) Indikatorius „Krovimas“ (geltonas)

Šviečia: krovimo metu.
Mirksi: krovimas buvo pertrauktas.

(8) Indikatorius „Akumuliatorius įkrautas“ (žalias)

Konfigūruojama individualiai:
Įkrovimo būsena
Įkrovimas visiškai baigtas

25

Akumuliatoriaus krovimas

Eksploatacijos
pradžia

Kai kroviklis pirmą kartą prijungiamas prie elektros tinklo, prietaisas veikia „SE­TUP“ (nustatymo) režimu.

Šiuo režimu turi būti atlikti arba patvirtinti šie pagrindiniai nustatymai:

Kalba (anglų, vokiečių, prancūzų, ...)

-

Data, laikas ir laiko juosta

-

Įkrovimo laidų ilgis ir įkrovimo laidų skerspjūvis

-

Prijunkite kroviklį prie elektros tinklo.

1

Mygtukais „Up / Down“ (aukštyn /

2

žemyn) pasirinkite norimą meniu
kalbą.

Patvirtinkite mygtuku „Pause /

3

Start“ (pristabdymas / įjungimas).

Anglų kalba yra numatytoji kalba.

Mygtukais „Up / Down“ (aukštyn /

4

žemyn) pasirinkite laiko juostą.
Patvirtinkite mygtuku „Pause /

5

Start“ (pristabdymas / įjungimas).

Laiko juosta UTC + 1 Vidurio Europos
laikas (Berlynas) saugoma kaip stan­dartinė.

Reikalingos tokios nuostatos:

Vasaros laikas ĮJ. / IŠJ.

-

Valandų laiko formatas

-

Paros laikas

-

Data

-

Mygtukais „Up / Down“ (aukštyn /

6

žemyn) pasirinkite atitinkamą nuo­statą.

Patvirtinkite atitinkamą nuostatą

7

mygtuku „Pause /Start“ (pristabdy­mas / įjungimas).

Parinktys vasaros laikas ĮJ. ir 24h for­matas saugomos kaip standartinės.

26

Mygtukais „Up / Down“ (aukštyn /

8

žemyn) pasirinkite atitinkamą įkro­vimo laidų ilgį.

Patvirtinkite mygtuku „Pause /

9

Start“ (pristabdymas / įjungimas).

Kroviklis sukonfigūruotas su tinkamo
įkrovimo laidų ilgio parinktimi, kaip nu­rodyta.

Neteisingai nustatytas įkrovimo laidų il­gis gali neigiamai paveikti krovimo pro­cesą!

Mygtukais „Up / Down“ (aukštyn /

10

žemyn) pasirinkite atitinkamą įkro­vimo laidų skerspjūvį.

Patvirtinkite mygtuku „Pause /

11

Start“ (pristabdymas / įjungimas).

Kroviklis sukonfigūruotas su tinkamo
įkrovimo laidų skerspjūvio parinktimi,
kaip nurodyta.

LT

Krovimo eiga

Neteisingai nustatytas įkrovimo laidų
skerspjūvis gali neigiamai paveikti kro­vimo procesą!

Daugiau informacijos apie įkroviklio parametrus ieškokite skyriaus „Ekranas“ daly­je „Konfigūravimo režimas“.

ĮSPĖJIMAS!

Pavojus dėl netinkamo ličio akumuliatoriaus naudojimo.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Būtina atsižvelgti į šiuos dalykus:

▶

Prie kroviklio galima jungti tik gamintojo pripažintus ličio jonų akumuliatorius.

▶

Ličio jonų akumuliatorius reikia saugoti nuo atviros ugnies. Esant per dideliam

▶

karščiui, akumuliatorius gali užsidegti arba sprogti.
Dėl netinkamo naudojimo pažeidus ličio jonų akumuliatorių, į aplinką gali pa-

▶

tekti nuodingų, sveikatai kenkiančių medžiagų.
Ličio jonų akumuliatorių nemeskite į vandenį. Dėl to gali kilti trumpasis jungi-

▶

mas. Tada akumuliatorius gali perkaisti, užsidegti arba sprogti.
Akivaizdžiai pažeistų akumuliatorių krauti negalima.

▶

ĮSPĖJIMAS!

Pavojus dėl sugedusio akumuliatoriaus.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš kraudami įsitikinkite, kad akumuliatorius yra nepažeistas.

▶

27

PRANEŠIMAS!

Pavojus dėl nešvarių krovimo kištuko kontaktų.

Gali būti padaryta žala turtui.

Dėl padidėjusios kontaktų varžos krovimo kištukas gali perkaisti ir sugesti.

▶

Valykite krovimo kištuko kontaktus, kad ant jų nesikauptų nešvarumai.

▶

Prijunkite kroviklį prie elektros tinklo.

1

Atveriamas standartinio režimo ekranas. Ekrane rodomi kroviklio parametrai:

Prijungimo būsena:

-

grafinis raginimas prijungti akumu­liatorių
Įkroviklio įtampos diapazonas (V)

-

Įkroviklio galios diapazonas (kW)

-

Savaitės diena, data ir laikas

-

Įkroviklio parametrai gali būti nustatyti individualiai. Daugiau informacijos apie
įkroviklio parametrus ieškokite skyriaus „Parinktys“ dalyje (→ TARGET NOT

FOUND). Įsitikinkite, kad įkrautinas akumuliatorius atitinka kroviklio konfigūraciją.

Rodiniai įkrovi­mo metu

Prijunkite krovimo kištuką

2

Jei nepavyksta užmegzti duomenų perdavimo ryšio su akumuliatoriumi, pasirodys
toliau pateiktas rodinys. Tokiu atveju atlikite šiuos veiksmus:

Fiziškai patikrinkite CAN liniją.

1.
Patikrinkite akumuliatoriaus saito

2.
nuostatas.

Kroviklis atpažįsta prijungtą akumuliatorių ir iki automatinio įkrovimo pradžios pa­kaitomis rodo akumuliatoriaus duomenis, tokius kaip:

Įkrovimo būsena (%)

-

Akumuliatoriaus vardinė įtampa

-

Akumuliatoriaus gamintojas

-

Akumuliatoriaus valdymo sistemos

-

serijos numeris

28

Įkrovimo būsena (%)

-

Įkrovimo būsena (SoH)

-

Akumuliatoriaus valdymo sistemos

-

programinės įrangos versija
Akumuliatoriaus valdymo sistemos

-

techninės įrangos versija

Kai tik akumuliatorius siunčia užklausą dėl įkrovimo, prasideda įkrovimo procesas.
Jei įjungta krovimo atidėjimo funkcija, krovimas prasidės praėjus nustatytam
atidėjimo laikotarpiui. Daugiau informacijos ieškokite skyriaus „Ekranas“ dalyje

Konfigūravimo režimas.

Krovimo metu ekrane rodomos šios vertės:

Esama įkrovimo būsena (%)

-

Įkrovimo būsena įkrovimo pradžio-

-

je (%)
Momentinė įkrovos įtampa (V)

-

Momentinė įkrovos srovė (A)

-

Esama įkrovimo galia (kW)

-

Akumuliatoriaus temperatūra (°C)

-

Elektros įkrova nuo įkrovimo

-

pradžios (kWh)

LT

Jei žalias / mėlynas indikatorius pagal skyriaus „Indikatorius“ skirsnį „Papildomos
funkcijos“ nustatytas į padėtį „Įkrovimo būsena“, žalias / mėlynas indikatorius
pradeda šviesti, kai įkrovimo būsena viršija tam tikrą % vertę.

Jei įkrovimas nutrūksta paspaudus
mygtuką „Pause /Start“ (pristabdy­mas / įjungimas), indikatorius rodo, kad
įkrovimas sustabdytas.

Kai tik akumuliatorius pasiekia norimą įkrovos lygį, pasirodo toliau pateikiamas ro­dinys:

Esama įkrovimo būsena (%)

-

Įkrovimo būsena pradžioje / pabai-

-

goje (%)
Įkrovimo trukmė (HH:MM)

-

Elektros įkrova nuo įkrovimo

-

pradžios (kWh)

29

Šviečia žalias indikatorius – aku-

-

muliatorius įkrautas
Akumuliatorius yra visada pa-

-

ruoštas naudoti
Akumuliatorius gali likti prijungtas

-

prie kroviklio neribotą laiką

Priklausomai nuo nustatymo, mėlynas
indikatorius taip pat gali įsižiebti įkrovi­mo metu, jei taip sukonfigūruota.

pvz.: „Power-Rate“, „C-Rate“

-

Krovimo eiga
pertraukimas /
tęsimas

Krovimo baigi­mas

Krovimo eiga pertraukiama taip:

paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

1

Kai įkrovimas pertraukiamas:

Mirksi indikatorius „Krovimas“ (gel-

-

tonas).

Krovimo eiga tęsiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas) dar kartą.

2

Kol akumuliatorius yra prijungtas prie kroviklio, pertraukti ir vėl atnaujinti krovi­mo eigą galima tik mygtuku „Pause /Start“ (pristabdymas / įjungimas). Perjungti
rodinio režimą meniu mygtuku, kaip tai apibūdinta skyriuje „Ekranas“, galima tik
tada, kai akumuliatorius yra atjungtas nuo kroviklio.

ĮSPĖJIMAS!

Pavojus atjungiant krovimo laidus.

Dėl kibirkščiavimo gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Prieš atjungdami krovimo kištuką sustabdykite krovimo eigą paspausdami

▶

mygtuką „Pause /Start“ (pristabdymas / įjungimas).

30

Kai akumuliatorius yra visiškai įkrautas, įsižiebia šie indikatoriai:

Indikatorius „Akumuliatorius įkrau-

-

tas“ (žalias)

Priklausomai nuo mėlynojo indikato­riaus nuostatų, jis taip pat pradės
šviesti, jei bus atitinkamai sukon­figūruotas.

Krovimo eiga baigiama taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas).

1

Ištraukite krovimo kištuką.

2

Jei įkrovimo kontaktai yra atviri, automatinio tuščiosios eigos aptikimo funkcija
užtikrina, kad įkrovimo kontaktuose nėra įtampos.

LT

31

Ekranas

Rodinio režimų
apžvalga

Prietaisas gali veikti šiais rodinio režimais:

Nr. Funkcija

Standartinis režimas

Standartiniu režimu ekrane rodomi krovimo parametrai

Statistikos režimas

Rodomas prietaiso veikimo režimų dažnis ir bendra įkrovimo trukmė va­landomis, taip pat pateikiama suminė ir vidutinė galia Ah bei įkrovai su­vartota elektros energija.

Istorijos režimas

Pateikiama informacija apie visų įrašytų krovimo procesų parametrus

Konfigūravimo režimas

Skirtas visoms prietaiso nuostatoms ir krovimo procesui konfigūruoti

USB režimas

USB režimu galima atnaujinti prietaiso programą, įrašyti ir įkelti prietai­so konfigūraciją bei krovimo parametrus krovimo metu į prijungtą USB
atmintinę.

Kol akumuliatorius prijungtas prie kroviklio, pertraukti ir vėl atnaujinti krovimo
eigą galima tik mygtuku „Pause /Start“ (pristabdymas / įjungimas). Perjungti rodi­nio režimą meniu mygtuku, kaip apibūdinta skyriuje apie pavienius režimus toliau,
galima tik tada, kai akumuliatorius yra atjungtas nuo kroviklio.

Meniu pasirinki­mas

Vis dėlto įkrovimo pertraukos metu meniu funkcijų pasirinkimas yra ribotas. Šiuo
atveju prieinami šie toliau tiksliai aprašyti rodinio režimai:

Statistikos režimas ir istorijos režimas tebėra prieinami be apribojimų.

Naudojant konfigūravimo režimą prieinami šie duomenys:

Data ir laikas

-

Prietaiso serijos numeris

-

Techninės įrangos versija ir serijos numeris

-

Programinė įranga: pagrindinė programinė įranga, antrinė programinė įranga,

-

pirminė programinė įranga ir charakteristikų kreivių bloko versija

USB režimu galima naudoti visas funkcijas, išskyrus „Update“ (atnaujinti) ir „Įkelti
konfigūraciją“.

32

Iš standartinio meniu į meniu pasirinkimo langą galite pereiti taip:

maždaug 5 sekundes palaikykite nuspaustą meniu mygtuką.

1

Iš visų kitų meniu į meniu pasirinkimo langą galite persijungti taip:

Trumpai spustelėti meniu mygtuką.

1

Jei norite atverti norimą meniu:

Mygtukais „Aukštyn / Žemyn“ pasirinkite norimo meniu simbolį.

2

Pvz., standartinio režimo akumuliatoriaus simbolį.

-

Pristabdymo ir įjungimo mygtuku patvirtinkite varnelės simbolį.

3

LT

Standartinis
režimas

Įjungus tinklo kištuką į elektros tinklą, ekrane automatiškai atveriamas standarti­nis režimas.

Prijungimo būsena:

-

Grafinis raginimas prijungti aku­muliatorių
Kroviklio įtampos diapazonas (V)

-

Kroviklio galios diapazonas (kW)

-

Savaitės diena, data ir laikas

-

Jei aktyvi „Charge&Connect“ funkcija, ekrano dešiniajame viršutiniame kampe ro­domas ženklas, žymintis prijungimo prie „Charge&Connect“ būseną.

Ženklas mirksi, jei yra užmegztas ryšys
su „Charge&Connect“.

Ženklas mirksi pakaitomis, jei ryšys su
„Charge&Connect“ neužmegztas.

Jei taip pat prijungtas akumuliatorius:

Įkrovimo būsena (%)

-

Akumuliatoriaus vardinė įtampa

-

Akumuliatoriaus gamintojas

-

Akumuliatoriaus valdymo sistemos

-

serijos numeris

Įkrovimo būsena (%)

-

Įkrovimo būsena (SoH)

-

Akumuliatoriaus valdymo sistemos

-

programinės įrangos versija
Akumuliatoriaus valdymo sistemos

-

techninės įrangos versija

Kroviklio parametrai gali būti nustatyti individualiai. Daugiau informacijos ieškoki­te dalyje „Konfigūravimo režimas“.

33

Statistikos
režimas

Statistikos režimu horizontaliomis
juostelėmis rodomas šių prietaiso veiki­mo būsenų dažnis:

„Idle“ (tuščioji eiga)

-

„Charging“ (krovimas)

-

„Floatingcharge“ (palaikomasis

-

krovimas)
„Cooldown“ (aušinimas)

-

„Error“ (klaida)

-

Mygtukais „Aukštyn / Žemyn“ persijunkite tarp 1/2 ir 2/2 puslapio.

1

2/2 puslapyje pateikiamos tokios
vertės:

Bendrasis operacijų „Charges“

-

(krovimas) skaičius.
Bendroji įkrauta galia (Ah).

-

Vidutinė įkrauta galia Ah vienai

-

operacijai „Charge“ (krovimas).
Iš viso suvartota elektros energijos

-

(kWh).
Vidutinė elektros energija (kWh),

-

suvartota vienai operacijai „Char­ge“ (krovimas).

Suvartota elektros energija yra startinė vertė, ji gali iki 5 % skirtis nuo faktiškai
suvartoto elektros energijos kiekio. Esant mažesniam galios lygiui skirtumas gali
būti didesnis.

Istorijos režimas Pateikiama informacijos apie visų įrašytų krovimo procesų parametrus. Kad būtų

galima pavaizduoti perjungiamus arba skirtingus rodinius, pateikiami du rodinio
variantai:

Mygtukais „Up / Down“ (aukštyn / žemyn) pereikite per puslapius, skirtus

1

kiekvienam įrašytam krovimo procesui.

Rodinių lango turinys

Krovinio pradžios data, pvz.: Penktadienis, 2020-11-13.

-

Krovinio pradžios laikas, pvz.: 11:50 arba krovimo laikas, pvz.: 2 h 15 min.

-

Įkrovimo būsena įkrovimo pradžioje, pvz.: 3 %.

-

Įkrovimo būsena įkrovimo pabaigoje, pvz.: 99 %.

-

Įtampa krovimo pabaigoje, pvz.: 54,5 V.

-

Įkrauta Ah, pvz.: 220 Ah.

-

Įkrauta kWh, pvz.: 12 kWh.

-

Akumuliatoriaus valdymo sistemos serijos numeris

-

34

Rodomi simboliai

Nr. Funkcija

Visiškai įkrautas akumuliatorius

Įkrovimas baigtas.

Tuščias akumuliatorius

Įkrovimas nebaigtas.

Šauktukas su skaičiais

Sugeneruotas įspėjimas su atitinkamu būsenos kodu. Daugiau infor­macijos ieškokite dalyje Būsenos pranešimai.

Simbolis su skaičiumi

Sugeneruota klaida su atitinkamu būsenos pranešimo kodu. Daugiau
informacijos ieškokite dalyje Būsenos pranešimai.

Raktas su varnele

Krovimas teisingai baigtas „Pause /Start“ (pristabdymas / įjungimas)
mygtuku.

Raktas su kryžiuku

Krovimas baigtas nepaspaudus „Pause /Start“ (pristabdymas / įjungi­mas) mygtuko.

Įkrovos duomenys

Tam tikrų akumuliatoriaus duomenų rodmuo įkrovos pradžioje ir pa­baigoje:
Blokų skaičius
Ah
Charakteristika
Akumuliatoriaus tipas

LT

35

Konfigūravimo
režimas

Konfigūravimo režimu gali būti nustatytos tokios parinktys:

„Charging settings“ (krovimo nuostatos): įkrovimo nuostatos

-

Kitos nuostatos:

-

Atidėjimas

-

Kalendorius

-

Galios ribojimas

-

Paleidimo mygtuko išjungimas

-

DC jungties patikrinimas

-

„Additional functions“ (papildomos funkcijos): papildomos funkcijos

-

Mėlynas LED

-

Žalias LED

-

Relės plokštė

-

Išorinė lempa

-

„Battery Link“ (akumuliatoriaus saitas)

-

„Gateway Link“ (tinklų sietuvo saitas)

-

Nuotolinis rodinys

-

„General options“ (bendrosios parinktys): bendrosios nuostatos

-

Kalba

-

Kontrastas

-

Laikas (hh:mm:ss), laiko juosta, vasaros / standartinis laikas

-

Data (mmmm-mm-dd)

-

Įkrovimo laido ilgis (m)

-

-

Kroviklio laido skersmuo (mm2)
Kint. srovės ribotuvas

-

Temperatūros verčių vienetas

-

Prieigos prie konfigūravimo meniu kodas įjungtas / išjungtas

-

Laiko intervalas USB rakte įrašomam (-iems) parametrui (-ams)

-

Iš naujo nustatyti statistiką

-

Iš naujo nustatyti istoriją

-

Atkuriamos nuostatos, kurios buvo pristatant kroviklį iš gamyklos, arba ga-

-

mintojo standartinės nuostatos

su papildomo patikrinimo funkcija („OK?“ (gerai?)), kuriai reikalingas pa-

-

pildomas patvirtinimas

Visų pirma atveriamas ekranas su da­tos, laiko ir naudojamos programinės
įrangos versijos rodmeniu.

Mygtukais „Up / Down“ (aukštyn / žemyn) gali būti atverta tokia informacija:

1

Krautuvo serijos numeris ir konfigūravimo atminties serijos numeris ir ver-

-

sija
Valdymo / galios elektronikos informacija: aparatinės įrangos versija ir se-

-

rijos numeris
Programinė įranga: pagrindinė programinė įranga, antrinė programinė

-

įranga, pirminė programinė įranga ir charakteristikų kreivių bloko versija

Konfigūravimo meniu nustatomas taip:

Paspauskite mygtuką „Pause /Start“ (pristabdymas / įjungimas)

1

36

Būsite paraginti įvesti kodą.

Reikalingas kodas 1511 įvedamas taip:

Naudodamiesi mygtukais „Up / Down“ (aukštyn / žemyn) įveskite pirmąjį kodo

1

skaitmenį.
Meniu mygtuku įvedamas kitas kodo skaitmuo.

2

Kaip aprašyta pirmiau, tęskite procedūrą, kol įvesite visą kodą.

3

Įvestį patvirtinkite mygtuku „Pause /Start“ (pristabdymas / įjungimas).

4

LT

Būsite paraginti pasirinkti vieną iš pag­rindinių konfigūravimo režimo meniu
elementų.

Pasirinkę meniu elementą galite pama­tyti ženklą, raginantį perskaityti naudo­jimo instrukciją. Patvirtinkite šią nuo­rodą dar kartą paspausdami mygtuką
„Pause /Start“ (pristabdymas / įjungi­mas).

Konfigūracijos meniu ir jo submeniu navigacijos procedūra:

Mygtukais „Up / Down“ (aukštyn / žemyn) pasirinkite norimo meniu elementą.

1

Mygtuku „Pause /Start“ (pristabdymas / įjungimas) patvirtinkite meniu ele-

2

mentą ir dar kartą patvirtinkite antrojo patvirtinimo užklausą (pvz., „OK?“
(gerai?)).

Jei reikia, mygtukais „Up / Down“ (aukštyn / žemyn) pasirinkite reikiamą ele-

3

mentą (pvz., „Off / On“ (išjungti / įjungti)) arba įveskite vertę.
Patvirtinkite įvestį mygtuku „Pause /Start“ (pristabdymas / įjungimas).

4

Jei, patvirtinus ankstesnę nuostatą, žymeklį reikia perkelti į kitą nuostatą ar

5

padėtį, reikia pakartoti procedūrą, apibūdintą aprašant 3 ir 4 veiksmus.

Jei norite išeiti iš meniu:

Meniu mygtuku grįžkite atgal į aukštesnio lygio meniu.

6

37

Įkrovimo nuo­statos

Išsamų meniu punkto „Charging settings“ (įkrovimo nuostatos) konfigūravimo
režimu aprašymą rasite toliau. Naršymas vyksta taip, kaip apibūdinta skyriuje

Konfigūravimo režimas.

Pasirinkite meniu punktą „Charging

1

settings“ (įkrovimo nuostatos)

Atveriamas meniu su toliau nurodytomis parinktimis:

Delay (delsa)

Charge start delay (krovimo pradžios delsa)

Faktinio krovimo pradžios atidėjimo laikas (minutėmis), palyginti su krovimo

-

pradžios laiku.

At mains failure restart charging (pakartotinio krovimo pradžia po tinklo klaidos)

Jei pasirinkta ši parinktis, po elektros tinkle įvykusio sutrikimo krovimas auto-

-

matiškai pradedamas, kai vėl atkuriamas elektros tiekimas.

At mains failure (esant tinklo klaidai)

Pradėti įkrovimą iš naujo

-

Automatiškai / tęsti įkrovimą

-

Jei pasirinkta parinktis „Pradėti įkrovimą iš naujo“, po elektros tinkle įvykusio su­trikimo krovimas automatiškai pradedamas, kai vėl atkuriamas elektros tiekimas.

Jei pasirinkta parinktis „Automatiškai / tęsti įkrovimą“, po elektros tinkle įvykusio
sutrikimo krovimas automatiškai tęsiamas, kai vėl atkuriamas elektros tiekimas.

Calendar (kalendorius) – pasirinktinai

Kalendoriaus funkcija leidžia pradėti krovimą automatiškai pagal šiuos kriterijus:

Laiko intervalas, kada įkrauti negalima, jei akumuliatorius yra prijungtas

-

Laiko intervalas, kada įkrauti galima, jei akumuliatorius yra prijungtas

-

38

Jei norite įjungti kalendoriaus funk-

1

ciją, pasirinkite nuostatą ON (įjung­ti) ir patvirtinkite

Naudojant funkciją „Calendar“ (kalendorius) galima pasirinkti tokias nuostatas:

„Day Setting 1-7“ (1–7 dienų nuosta-

tos):

dienos nuostatų langeliuose galima
nustatyti iki 7 skirtingų įkrovos fazių
laiko parinkčių.

„Charge“ (krovimas):

Laikotarpis, per kurį bus pradeda-

-

mas krovimas
(pvz.: 0:00–6:00, 20:00–24:00)

LT

„Stop“ (stabdymas):

Laikotarpis, per kurį krovimas ne-

-

turi vykti
(pvz.: 6:00–20:00)

Dėmesio! Nustatyti laikotarpiai taikomi vykstančiam krovimo procesui.

Jei minėtame pavyzdyje akumuliatorius prijungiamas 05:45 val., krovimas su-

-

stabdomas nustatyto laiko intervalo pabaigoje (pavyzdyje – 06:00 val.). Kitoje
įkrovimo fazėje kraunama toliau.
Jei akumuliatorius prijungiamas per laikotarpį „Stop“ (sustabdymas), krovi-

-

mas automatiškai pradedamas per kitą laikotarpį.

Kiekvieną laiko intervalą galima keisti
kas 15 minučių. Vienos dienos kon­figūracijos lange galima nustatyti iki 15
laiko intervalų.

Kiekvienam laiko intervalui galima pasi­rinkti funkciją „Charge“ (įkrovimas) ar­ba „Stop“ (sustabdymas).

AC power limit (galios ribojimas)

Būtinoji sąlyga: Pasirinkta funkcija „Charge“ (įkrovimas)

-

Kiekvienam laiko intervalui galima nustatyti maksimalią AC galią, kurios per

-

šią fazę prietaisas negali viršyti.

Funkcija „AC power limit“ (galios riboji­mas) gali būti nustatoma kas 0,5 kW.

Skirtingoms prietaisų klasėms taikomi
skirtingi minimalūs ir maksimalūs
dydžiai. Minimalus dydis atitinka apie
25 % maksimalios konkretaus prietaiso
išeinamosios galios.

39

Dėmesio! Nustatytas galios ribojimas gali turėti neigiamos įtakos prietaiso nau­dingumo koeficientui.

Nuostata „Week Setting“ (savaitės
nuostata):

Galima parinkti 3 skirtingas sa-

-

vaitės nuostatas.

Anksčiau sukurta dienos nuostata gali
būti priskirta bet kuriai savaitės dienai.

Nuostata „Year Setting“ (metų nuosta­ta):

Galima keliems kalendoriaus laiko-

-

tarpiams (pvz., 1.1. –7.1) priskirti
po vieną savaitės nuostatą.

Disable Start Button (išjungti paleidimo mygtuką)

ON (įjungti):

-

Krovimo proceso paleisti mygtuku „Pause /Start“ (pristabdymas / įjungi-

-

mas) negalima; viena iš priežasčių yra apsauga nuo prieigos.

OFF (išjungti):

-

Krovimo procesą galima paleisti naudojantis mygtuku „Pause /Start“ (pri-

-

stabdymas / įjungimas)

Check DC-Connection (DC jungties patikrinimas)

ON (įjungti):

-

Klaida rodoma tada, kai įkrovimo proceso metu keletą kartų aptinkama

-

tuščioji eiga, o akumuliatorius lieka prijungtas (pvz., blogas kištuko kon­taktas)

OFF (išjungti):

-

aptikus tuščiąją eigą klaida nerodoma.

-

40

papildomos
funkcijos

Išsamų meniu punkto „Additional functions“ (papildomos funkcijos) konfigūravi­mo režimu aprašymą rasite toliau. Naršymas vyksta taip, kaip apibūdinta skyriuje
„Konfigūravimo režimas“.

Pasirenkamasis meniu „Additional

1

functions“ (papildomos funkcijos)

Atveriamas meniu su toliau nurodytomis parinktimis:

Blue LED (mėlynas šviesos diodas):

Rodinio „Blue LED“ (mėlynas šviesos diodas) nuostata

-

(„C-Rate“), koeficientas nuo 0,1 iki 2,0C

-

„C-Rate“ (įkrovimo greitis) yra įkrovimo srovė, pritaikyta vardinei akumu­liatoriaus talpai. Kai „C-Rate“ vertė 1C, įkraunama per vieną valandą. 2C
atitinka pusvalandžio įkrovimo trukmę.
Šviečia mėlynas indikatorius, kai esama „C-Rate“ vertė yra didesnė už
apibrėžtą koeficientą.
(„Power-Rate“), vertė %

-

„Power-Rate“ yra esama išeinamoji galia, susijusi su didžiausia prietaiso
išeinamąja galia %.
Šviečia mėlynas indikatorius, kai esama „Power-Rate“ vertė yra didesnė
už apibrėžtą vertę.
Nuostata pagal būseną „State of charge“ (įkrovos būsena): mėlynas švie-

-

sos diodas pradeda šviesti, kai pasiekiama nustatyta įkrovimo būsena (%).
Akumuliatorius atvėsęs („Battery cooled“)

-

Kai pasiekiama žemesnė už nustatytąją ar tiksliai tokia temperatūra,
įsižiebia mėlynas indikatorius.
OFF (išjungti) – mėlynas šviesos diodas išjungtas

-

LT

Green LED (žalias šviesos diodas):

Žalio indikatoriaus „Green LED“ (žalias šviesos diodas) nuostatos

-

Nuostata pagal būseną „State of charge“ (įkrovos būsena): žalias indika-

-

torius pradeda šviesti, kai pasiekiama nustatyta įkrovimo būsena (%).
Įkrovimas visiškai baigtas („Charge complete“): kai įkrovimas visiškai bai-

-

giamas, šviečia žalias indikatorius.

41

„Relays“ (relės plokštė)

Relės plokštės parinkties lauke reikia nustatyti kiekvienam jungiamajam gnybtui
vieną iš šių funkcijų:

„Charging“ (kraunama)

-

„Charge 50 %“ (įkrauta 50 %)

-

Įkrauta 80 % („Charge 80 %“)

-

„Charge Finish“ (krovimas baigtas)

-

„Charge OK“ (krovimas tinkamas)

-

Įkrovimas nebaigtas

-

Signalas, kai akumuliatorius atjungiamas nuo kroviklio per anksti

-

Galima nustatyti nuo 1 iki 10 s

-

„Cumulative Error“ (bendroji klaida)

-

Klaidos signalas

-

Elektros tiekimo triktis prireikus taip pat gali būti rodoma kaip klaida (pa-

-

sirinkus nuostatą ON (įj.)).
Jei prietaiso veikimas sutriko, gali būti rodomas nustatytas laisvos for-

-

mos tekstinis pranešimas, pvz., jame gali būti nurodyti pardavėjo kontak­tiniai duomenys.
Daugiau informacijos ieškokite skyriuje „USB režimas“.

-

Bendroji klaida + įspėjimas

-

Bendrosios klaidos funkcijos analogas pritraukia atitinkamą relę, kai yra

-

klaida arba įspėjimas.

Signalinė lemputė

-

Prie relių plokštės galima prijungti vieną ar kelias lemputes, rodančias

-

įkrovos būseną arba kroviklio darbinę būseną.
Daugiau informacijos ieškokite skyriaus „Parinktys“ dalyje „Signalinės

-

lemputės“.

„Immobiliser“ (imobilizatorius)

-

ON (įjungti)

-

Kai tik prie elektros tinklo prijungiamas kroviklis, relė iškart įsijungia.

-

„Blue LED“ (mėlynas šviesos diodas)

-

Konfigūruojama individualiai:

„C-Rate“ (įkrovimo greitis)

-

„Power-Rate“ (galia)

-

Įkrovimo būsena

-

Akumuliatorius atvėsęs

-

Išjungta

-

Nuostata „External lamp“ (išorinė lemputė)

Žr. sk. „Parinktys“ dalį „Krovimo lemputės“; galima prijungti atitinkamas signali­nes lemputes, kurios rodytų krovimo būseną arba kroviklio veikimo būseną.

Galimos tokios nuostatos:

„Normal“ (įprastos signalinės lemputės)

-

RGB (LED juosta)

-

CAN ryšys su akumuliatoriumi („Battery Link“ (akumuliatoriaus saitas))

Leidžia nustatyti akumuliatoriaus saitus.

-

„Auto-Configured „ON“:

-

akumuliatoriaus saito nuostatos
ryšio parametrai sukonfigūruojami
automatiškai.
Kai tik bus sėkmingai prijungtos

-

akumuliatoriaus nuostatos, skiltyje
„Status“ (būsena) pasirodys var­nelės ženklas. Kitu atveju rodomas
„x“.

42

„Auto-Configured „OFF“ (automa-

-

tinio konfigūravimo režimas išjung­tas):
nustatomi akumuliatoriaus saito
nuostatos ryšio parametrai.
Kai tik bus sėkmingai prijungtos

-

akumuliatoriaus nuostatos, skiltyje
„Status“ (būsena) pasirodys var­nelės ženklas. Kitu atveju rodomas
„x“.

„Gateway Link“ (tinklų sietuvo saitas)

Leidžia įjungti ir išjungti parinktį „Charge&Connect“.

-

Taip pat parodoma būsena ir tinklų sietuvo saito ryšio statistika.

-

LT

„Status“ (būsena): submeniu su būsenos informacija apie tinklų sietuvą ir

-

„Charge&Connect“ (žr. toliau pateiktą meniu „Status“ (būsena) aprašymą).
Kai tik užmezgamas ryšys su „Charge&Connect “, skiltyje „Status“ atsiranda
varnelė. Kitu atveju rodomas „x“.
„Gateway control“ (tinklų sietuvo valdymas): submeniu su tinklų sietuvo val-

-

dymo komandomis (žr. toliau pateiktą meniu „Gateway control“ (tinklų sietu­vo valdymas) aprašymą).
„Statistics“ (statistika): submeniu, kuriame pateikiama CAN ryšio statistika,

-

pvz., klaidų paieškos.

Meniu „Status“
„Status“ (būsena) yra atskiras meniu, kuriame rodoma išsami informacija apie
tinklų sietuvą ir prijungimo būseną. Kad „Charge&Connect“ nepriekaištingai
veiktų, turi būti uždėtos visas 4 varneles.

43

„CAN connection“ (CAN ryšys): kroviklio prijungimo prie tinklų sietuvo būse-

-

na.
„Internet connection“ (interneto ryšys): tinklų sietuvo prijungimo prie inter-

-

neto būsena.
„Cloud connection“ (ryšys su debesija): tinklų sietuvo prijungimo prie „Char-

-

ge&Connect“ debesijos būsena.
„NTP Server“ (NTP serveris): tinklų sietuvo prijungimo prie NTP serverio

-

būsena.
„Version“ (versija): tinklų sietuvo programinės įrangos versija.

-

ETH-IP: tinklų sietuvo eterneto IP adresas, jei toks yra. Kitu atveju „n/a“.

-

WLAN-IP: tinklų sietuvo WLAN IP adresas, jei toks yra. Kitu atveju „n/a“.

-

VPN-IP: tinklų sietuvo VPN IP adresas, jei toks yra. Kitu atveju „n/a“.

-

„Service mode“ (techninės priežiūros versija): būsena, rodanti, ar įjungtas

-

tinklų sietuvo techninės priežiūros režimas.
Jei techninės priežiūros režimas aktyvus, rodoma varnelė. Kitu atveju rodo­mas „x“.

Meniu „Gateway control“ (tinklų sietuvo valdymas):
„Gateway control“ (tinklų sietuvo valdymas) yra atskiras meniu su tinklų sietuvo
valdymo komandomis.

„Reset Factory Settings“ (atkurti gamyklines nuostatas): atstatomos gamyk-

-

linės tinklų sietuvo nuostatos. Prireikus vėliau galima iš naujo sukonfigūruoti
tinklų sietuvo tinklo ryšį.
„Start network configuration“ (paleisti tinklų konfigūravimą): paleidžiamas

-

tinklų sietuvo tinklo konfigūravimo režimas.
„Start remote service mode“ (paleisti nuotolinės techninė priežiūros režimą):

-

paleidžiamas tinklų sietuvo techninės priežiūros režimas detaliai klaidų anali­zei atlikti.
„End service mode“ (išjungti techninės priežiūros režimą): išjungiamas tinklų

-

sietuvo techninės priežiūros režimas.

Remote control system (nuotolinio valdymo sistema)

Galima reguliuoti nuotolinio valdymo sistemos vaizdo kontrastingumą.

Bendrosios nuo­statos

44

Išsamus meniu elemento „General options“ (bendrosios parinktys) konfigūravimo
režimu aprašymas.

Pasirinkite meniu punktą „General

1

options“ (bendrosios nuostatos).

Atveriamas meniu su toliau nurodytomis parinktimis:

„Language“ (kalba)

-

Ekrano nustatymai

-

„Contrast“ (kontrastingumas)

-

„LED brightness“ (šviesumas)

-

„Show Ah at charge end“ (ah

-

indikatorius krovimo pabaigoje)
„ON/OFF“ (įjungti / išjungti)

„Time“ (laikas) ir „Date“ (data)

-

„Daylight saving time“ ((vasa-

-

ros laikas) / įprastas laikas)
Iš anksto nustatytos laiko

-

juostos
Naudotojo nustatytos laiko

-

juostos

LT

„Charging cable“ (įkrovimo laidas):

Įkrovimo laido ilgis metrais (m)

-

„Cable cross section“ (laido skerspjūvis):

Laido skerspjūvis (mm²)

-

„AC current consumption“ (Kint. srovės ribotuvas):

Maksimalios prietaiso srovės

-

vertės suderinimas su elektros
instaliacija vietoje arba su prietaiso
kištuku, kuris sumontuotas prietai­se.

Skirtingoms prietaisų klasėms tai-

-

komi skirtingi minimalūs ir maksi­malūs dydžiai. Minimalus dydis ati­tinka apie 25 % maksimalios konk­retaus prietaiso vardinės srovės.

45

„Temperature“ (temperatūra):

Temperatūra (°C / °F)

-

Code (kodas):

Kodo įvedimas „Code ON / OFF“ (kodas įj./ išj.), nustatantis, ar reikia įvesti

-

kodą norint prieiti prie konfigūravimo režimo

„USB Logging Time“ (USB įrašymo laikas):

Laikas „USB Logging Time“ (USB

-

įrašymo laikas), nustatantis krovi­mo parametrų įrašymo į USB at­mintinę laiką

„Reset statistics“ (statistikos atkūrimas)

„Reset history“ (istorijos atkūrimas)

Išsamios informacijos apie statistiką ir istoriją yra skyreliuose „Statistikos
režimas“ ir „Istorijos režimas“.

Nuostatų atstata Meniu Bendrosios parinktys („general options“) yra 2 būdai atstatyti visas nuosta-

tas:

Pasirenkant „Reset Factory Settings“
(atstatyti gamyklines nuostatas).

Atstatomos gamyklinės nuostatos.

-

Pasirenkant „Reset Default Settings“
(atstatyti numatytąsias nuostatas).

Atstatomos standartinės gaminto-

-

jo nuostatos.

USB režimas USB režimu ekrane rodoma, ar prijung-

ta USB atmintinė.

46

USB atmintinė turi atitikti šiuos reika­lavimus:

Formatavimas: FAT32

-

Maks. 32 GB

-

nesuskaidyta į kelias dalis

-

Programinė įranga „I-SPoT-VIEWER“ (www.fronius.com/i-spot) palaiko USB rak-
to duomenų vizualizavimą ir vertinimą.

Prijunkite USB atmintinę tik tada, kai įkrovimas nevyksta arba yra nutrauktas.

Jei įkrovimo tik nutraukiamas, bet visiškai neužbaigiamas, įmanoma duomenis tik
nuskaityti, bet ne atnaujinti ar įkelti konfigūraciją.

Naršymas USB režimu

Mygtuku „Pause /Start“ (pristabdymas / įjungimas) galima pereiti į toliau nu-

1

rodytas nuostatas.
Mygtukais „Up / Down“ (aukštyn / žemyn) galima patvirtinti norimą nuostatą.

2

Patvirtinkite norimą nuostatą mygtuku „Pause /Start“ (pristabdymas / įjungi-

3

mas).

Norėdami pradėti duomenų atsisiuntimą, dar kartą patvirtinkite tai mygtuku
„Pause /Start“ (pristabdymas / įjungimas). Jei atsisiuntimo pakartotinai nepatvir­tinsite, paspaudę mygtuką „Pause /Start“ (pristabdymas / įjungimas), atsisiunti­mas automatiškai prasidės po vienos minutės.

Kai vyksta krovimas, paspaudus mygtuką „Pause /Start“ (pristabdymas / įjungi­mas) galima prijungti USB atmintinę. Galima tik nuskaityti duomenis, o ne atnau­jinti ar įkelti konfigūraciją.

LT

„Safely remove“ (saugiai išimti)

Kai pageidaujamas veiksmas baigtas, saugiai išimkite USB atmintinę.

-

„Update“ (atnaujinti)

Parodomas USB atmintinėje įrašytų tinkamų atnaujinimo failų sąrašas.

-

Pasirinkite ir patvirtinkite norimą failą taip pat, kaip eidami per nuostatas.

-

Nekeiskite automatiškai sugeneruotų atnaujinimo failų pavadinimų.

-

Naujausia mikroprograminė įranga yra atsisiuntimo srityje, esančioje FRO-

-

NIUS interneto svetainėje.
Mikroprograminės įrangos diegimo instrukcijos yra atsisiųstame ZIP faile.

-

„Download“ (atsisiųsti)

Prietaiso duomenų registre įrašyti duomenys ir užfiksuoti krovimo parametrai

-

įrašomi USB atmintinėje ir yra skirti programai „I-SpoT VIEWER“.
Be to, įrašomi įvykiai („Events“), taip pat prietaiso parametrai ir naudotojo

-

charakteristikos (konfigūracija).
Duomenų registrui gali būti pasirinkti šie laiko intervalai:

-

1 mėnuo
3 mėnesiai
Viskas
Nuo praėjusio karto

„Download optional“ (atsisiųsti pasirinktinai)

Galimos šios parinktys:

„I-SPoT-VIEWER“

-

Užfiksuoti duomenys įrašomi kaip ir funkcijos „Download“ (atsisiųsti)atveju,
bet šie duomenys yra skirti tik „I-SPoT VIEWER“.
Įrašyti duomenų registre

-

užfiksuoti duomenys įrašomi kaip ir funkcijos „Download“ (atsisiųsti) atveju,
bet šie duomenys yra ne „I-SPoT VIEWER“ formato, o .csv formato failai.
(automatiškai sukuriama struktūra, skirta „.csv“ failams: *
Fronius\<prietaiso serijos Nr.>\Charges\<yyyymmdd>\<hhmmss.csv>)
Įvykių įrašymas.

-

Įvykiai (angl. „Events“) įrašomi į USB atmintinę.
Konfigūracijos įrašymas.

-

Prietaiso nuostatos įrašomos į USB atmintinę.

47

Būsenos pra­nešimai

„Load configuration“ (įkelti konfigūraciją)

Įkelia USB rakte įrašytą tinkamą prietaiso konfigūraciją į prietaisą.

-

„Load dealer text“ (Įkelti pardavėjo tekstą)

Čia galima iš USB rakto įkelti tekstinį failą, kuris rodomas, kai įvyksta prietai-

-

so klaida.
Tekstiniame faile, pavyzdžiui, gali būti pateikiami pardavėjo kontaktiniai duo-

-

menys.
Failas turi būti „Unicode“, .txt formato ir įrašytas USB rakte.

-

Failo pavadinimas turi būti „dealer.txt“.

-

Teksto ilgis ribojamas iki 99 simbolių.

-

* Jei krovimo metu prijungiama USB atmintinė, .csv formato failai įrašomi

tiesiai į USB atmintinę. Aplankų struktūra taip pat sukuriama automatiškai
ir skiriasi, nes vietoj aplanko „Charges“ (krovimai) sukuriamas aplankas
„Datalog“ (duomenų žurnalas).

Jei veikimo metu įvyksta klaida, ekrane gali būti parodomas atitinkamas klaidos
kodas. Klaidų priežastys gali būti tokios:

Akumuliatoriaus klaida

-

Netinkama prijungto akumuliatoriaus įtampa.

-

Perkaito prietaisas.

-

Įvyko programinės arba aparatinės įrangos triktis.

-

Akumuliatoriaus klaida.
Jei rodomas pranešimas dėl akumuliatoriaus klaidos, įkroviklis rodo šią klaidą kaip
akumuliatoriaus klaidą, kartu su susijusiu akumuliatoriaus klaidos numeriu. Konk­retus klaidos paaiškinimas pateiktas akumuliatoriaus naudojimo instrukcijoje.

Jei ekrane parodomas klaidos pranešimas ir patys klaidos pašalinti negalite:

Pasižymėkite rodomą būsenos kodą, pvz., „Statecode (31)“.

1

Pasižymėkite prietaiso konfigūraciją.

2

Susisiekite su įgaliota klientų aptarnavimo tarnyba.

3

Jei sutriko prietaiso veikimas, gali būti rodomas nustatytas laisvos formos
tekstinis pranešimas, pvz., jame gali būti nurodyti pardavėjo kontaktiniai duo­menys.

Būsenos pranešimai, kurių priežastys gali būti išorinės

Nr. Priežastis / taisymo priemonė

48

(11) Patikrinkite tinklo įtampą

(12) Patikrinkite tinklą (dingo fazė)

(13) Išorinio temperatūros jutiklio gedimas

(14) Elektrolito cirkuliacijos triktis (neįsijungia slėgio jungiklis)

(15) Nerandama valdymo įtampos

(16) Neuždarytas išorinis įjungimo / išjungimo kontaktas.

(17) Įkraunant daug kartų suveikė tuščiosios eigos atpažinimo funkcija (pvz.,

susidėvėję krovimo kontaktai)

Būsenos pranešimai, jei įvyko akumuliatoriaus gedimas

Nr. Priežastis / taisymo priemonė

(22) Per žema akumuliatoriaus įtampa

(23) Per aukšta akumuliatoriaus įtampa

(24) Per karštas akumuliatorius (tik su išoriniu temperatūros jutikliu)

(25) Per žema akumuliatoriaus temperatūra (tik su išoriniu temperatūros jutik-

liu)

(26) Atpažintas bloko defektas

(27) Netinkamas akumuliatorius

(28) Akumuliatorius visiškai išsikrovęs – atliekamas apsauginis krovimas

(29) Akumuliatorius prijungtas sukeitus polius

LT

(30) „Thermal Runaway“

Būsenos pranešimai, jei įvyko CAN gedimas (akumuliatorius)

Nr. Priežastis / taisymo priemonė

(51) Akumuliatorius nereaguoja

(52) Nepavyksta nuskaityti akumuliatoriaus duomenų

(53) Netinkama akumuliatoriaus įtampa

(54) Ryšio klaida

(55) Akumuliatoriaus klaida

(56) Akumuliatorius neįsijungia

(57) Viršytas pranešimų laiko limitas

(58) Nepavyko užsiregistruoti

Būsenos pranešimai, jei įvyko „Gateway“ gedimas

Nr. Priežastis / taisymo priemonė

(101) „CAN-Connect“ nuostata įjungta, tačiau CAN ryšio su „Gateway“ nepa-

vyksta užmegzti bent 2 minutes.

(102) Nėra „Gateway“ ryšio su „Back-End“.

49

Būsenos pranešimai, jei įvyko kroviklio gedimas

Nr. Priežastis / taisymo priemonė

(31) Viršytas I1 fazės laikas

(32) Viršytas U1 fazės laikas

(33) Per didelė akumuliatoriaus įtampa I2 fazės metu

(34) Viršyta talpa Ah

(35) Viršytas I2 fazės laikas

(36) Nustatyta įtampa I2 fazėje nepasiekta (tik formato charakteristika)

(37) RI įkrovos problema

(38) Nepavyko pasiekti nustatyto krovimo laiko

(39) RI įkrovos laikas baigėsi

Būsenos kodai, jei įvyko pradinės grandinės klaida

Nr. Priežastis / taisymo priemonė

(500) Sugedo 1 modulio (viršuje) temperatūros jutiklis

(501) Sugedo 2 modulio (apačioje) temperatūros jutiklis

(502) Sugedo PCB temperatūros jutiklis

(503) Per aukšta pirminė temperatūra

(504) Užstrigo / sugedo ventiliatorius

(505) Per aukšta / per žema tarpinės grandinės įtampa

(506) Tarpinės grandinės disbalansas

(507) Pradinė tiekimo įtampa neatitinka leidžiamųjų ribų

(508) Elektros triktis

(509) Netinkama prietaiso konfigūracija

(510) Pirminio EEPROM triktis

(527) Fazės keitiklio srovės stipris viršija leidžiamąsias ribas

(528) Apkrovos režimo metu išjungta įkrovimo relė

(530) Ryšio problema

(532) Mikroreguliatoriaus klaida (pvz., padalyta iš 0)

(533) Srovės nuorodinė įtampa neatitinka leidžiamųjų ribų

50

(534) Paleidimo problema

(535) PFC srovės stipris viršija leidžiamąsias ribas

(536) Fazės keitiklio ir PFC srovės stipris viršija leidžiamąsias ribas

Būsenos kodai, jei įvyko antrinės grandinės klaida

Nr. Priežastis / taisymo priemonė

(520) Antrinio temperatūros jutiklio gedimas

(521) Per aukšta antrinė temperatūra

(522) Išeinančios grandinės saugiklio gedimas

(523) Antrinė maitinimo įtampa neatitinka leidžiamųjų ribų

(524) Antrinė nuorodinė įtampa neatitinka leidžiamųjų ribų

(525) Srovės nuokrypis

(526) Srovės stiprumo nuokrypis neatitinka leidžiamųjų ribų

(527) Maitinimo modulio srovės stipris viršija leidžiamąsias ribas (pirminė)

(529) Nėra antrinio ryšio

(530) Nėra pirminio ryšio

(531) Antrinės EEPROM triktis

(532) Mikroreguliatoriaus klaida

(537) Įtampos matavimo įtaiso paklaida

(570) Negalima įjungti antrinių relių

LT

(571) ADC / SPI problema

Būsenos pranešimai, jei įvyko valdiklio gedimas

Nr. Priežastis / taisymo priemonė

(540) Nėra / netinkamas konfigūracijos atmintinės elementas

(541) Nėra antrinio ryšio

(542) Antrinis paleidimas nepavyko

(543) Programos / atminties klaida charakteristikos valdiklyje

(544) Programos / atminties klaida charakteristikos valdiklyje

(545) Pirminis paleidimas nepavyko

(546) Nepavyko atnaujinti

(547) Nepavyko įkelti / įrašyti nuostatų

(548) Nepavyko įkelti / įrašyti charakteristikų nuostatų

(549) Nepavyko atnaujinti įkrovimo po elektros tiekimo pertrūkio

(550) Nenustatytas laikas

(551) Aptiktas aparatūros pasikeitimas

(552) Negalioja konfigūracijos atmintinės elementas

(553) Pirminis atnaujinimas nepavyko

(554) „Master-Slave“ ryšio triktis

(555) Netinkama prietaiso programinė įranga

51

(557) Nutrauktas „InterLock“ ryšys

(558) Antro įrenginio, prijungto per „InterLock“, klaida

(559) Antras įrenginys, prijungtas per „InterLock“, su šiuo įrenginiu nesuderina-

mas

52

Parinktys

Saugumas Kad būtų galima prijungti papildomus komponentus, gali prireikti atidaryti kor-

pusą. Atkreipkite dėmesį į toliau pateikiamus įspėjamuosius pranešimus.

ĮSPĖJIMAS!

Pavojus dėl elektros srovės smūgio.

Kyla pavojus sunkiai ar net mirtinai susižaloti.

Korpusą gali atidaryti tik gamintojo išmokytas kvalifikuotas techninės

▶

priežiūros specialistas.
Prieš atliekant darbus su atidarytu korpusu prietaisą būtina atjungti nuo

▶

elektros tinklo.
Tinkamu matuokliu patikrinkite, ar konstrukcinės dalys, kuriose būna elektros

▶

įkrova (pvz., kondensatoriai), yra visiškai iškrautos.
Lengvai įskaitomu ir aiškiai suprantamu įspėjamuoju ženklu pažymėkite prie-

▶

taisą ir pasirūpinkite, kad jis nebūtų prijungtas prie elektros tinklo, kol nebus
baigti visi darbai.

ĮSPĖJIMAS!

LT

Pavojus dėl netinkamai atliktų darbų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Visus darbus, susijusius su papildomų komponentų prijungimu, turi atlikti

▶

kvalifikuoti darbuotojai.
Jei pateiktos papildomų komponentų montavimo instrukcijos arba lankstinu-

▶

kas, būtina paisyti visų juose pateiktų įspėjamųjų pranešimų ir instrukcijų.
Per elektros jungtis prijungus bet kokią papildomą įrangą ir baigus jungimo

▶

darbus, reikia pagal taikomus nacionalinius ir tarptautinius standartus bei rei­kalavimus atlikti saugos patikrą.
Daugiau informacijos apie saugos patikrą teiraukitės įgaliotųjų techninės

▶

priežiūros specialistų.
Pageidaujant jie pateiks reikalingus dokumentus.

▶

ĮSPĖJIMAS!

Pavojus dėl virstančių ar krintančių prietaisų.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Dėl didelio svorio šį įrenginį, naudojant tinkamus montavimo priedus, reikia

▶

pritvirtinti taip, kad jis nenukristų ir neapvirstų.
Turi būti naudojami gamintojo siūlomi sienos ir grindų laikikliai.

▶

Krovimo lem­putės

Prie jungčių prietaise, kaip parodyta, galima prijungti atitinkamus išorinius ekra­nus, skirtus įkrovos būsenai arba kroviklio darbinei būsenai rodyti. Kiekvienam
išoriniam ekranui reikia 13 V darbinės įtampos, visų išorinių ekranų kartu naudoja­mas srovės stipris neturi viršyti 0,5 A.

53

17 G / 2 13V / 1

Y / 3 R / 4

B Dete

C2 G

C1 G 13V O

C1 L C2 L

C1 H C2 H

Pin Pin

Plug
Code

Plug
Code

Plug
18p

15

13

11

9

7

5

3

1

18

16

14

12

10

8

6

4

2

Krovimo lempučių jungtys ant papil­domo kištuko

Pin (kaištis) Funkcija Spalva

18 13 V maitinimas.

17 Akumuliatorius yra visiškai įkrautas. Žalia

16 Įvyko klaida (bendroji klaida). Raudona

15 Šviečia: akumuliatorius įkraunamas.

13 Individualiai konfigūruojamas. Mėlyna

Jei meniu nustatyta RGB nuostata (LED juosta), (15 jungtis) (geltona) nesuderi­nama. Kaip naudoti įprastas (paprasti išoriniai ekranai) arba RGB (LED juostos)
lemputes funkcijai „External Lamp“ (išorinė lemputė), paaiškinta skyriaus „Ekra­nas“ dalyje „Papildomos funkcijos“.

Sieniniai ir grin­diniai laikikliai

Šviesos diodų
juostelės

IP 23 IP 23 funkcija padidina prietaisų IP 20 – IP 23 IP apsaugą. Daugiau informacijos

Tvirtas sieninis ir grindų laikiklis užtikrina saugų įrenginio pritvirtinimą darbo vie­toje. Daugiau informacijos ieškokite atitinkamose montavimo instrukcijose.

LED juosta veikia kaip būsenos rodmuo ir užsidega ta pačia spalva, kaip ir ekrano
elementai valdymo pulte. Tarp priekinės sienelės ir priekinės korpuso dalies su­montuota LED juosta su sklaidytuvu.

ieškokite pridedame lankstinuke.

Geltona

Mirksi: krovimas pertrauktas.

Oro filtras Dulkėtoje aplinkoje oro filtras apsaugo nuo užteršimo prietaiso vidų. Tokiu būdu

„Mobile“ rinkinys Prietaisą patogiau nešioti su dirželiu ir rankena.

54

bus išvengta galimo galios sumažinimo arba kitų prietaiso sutrikimų. Daugiau in­formacijos ieškokite pridėtame lankstinuke.
Valymo intervalas pagal poreikį (gamintojo rekomendacija: kas mėnesį)

„Mobile“ rinkinys neprieinamas 18 kW galios klasės prietaisams.

Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!

0... 30V DC/4A

0... 250V AC/4A

Use Copper Conductors Only!

C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire

max. 1A

AC Output!

42,0409,0008

C NC NO C NC NO C NC NO

L/C NC NO N

WARNING!

   

LT

Nuotolinis rodi­nys

Nuotolinio ryšio indikatorius leidžia prietaisą valdyti iki 30 m (98 pėd. 5,1 col.) at­stumu. Ši parinktis galioja atitinkamam IP42 apsaugos klasės aliumininio korpuso
valdymo pulte.

„Gateway Link“
(tinklų sietuvo

Tinklų sietuvo saitas suteikia galimybę lengvai prijungti tinklų sietuvus prie krovik­lio. Tinklų sietuvą galima prijungti neatidarius kroviklio.

saitas)

Tinklų sietuvas Tinklų sietuvas – jungiamoji grandis tarp kroviklio ir „Charge&Connect“. Daugiau

informacijos ieškokite pridedame lankstinuke.

Relės plokštė

ĮSPĖJIMAS!

Naudojant relių plokštę saugai itin svarbioms funkcijoms, kyla pavojus.

Gali būti sunkiai sužaloti žmonės ir padaryta didelė žala turtui.

Nenaudokite relių plokštės saugai itin svarbioms funkcijoms.

▶

PRANEŠIMAS!

Pavojus dėl leistino tinklo įtampos nuokrypio vertės nesilaikymo.

Gali sutrikti funkcijos ir būti padaryta didelė žala turtui.

Relių plokštės funkcijai galioja nuo įkroviklio ribojama įėjimo įtampa L-N

▶

maks. iki 250 V.

Pasirinktinė relės plokštė įjungia kroviklio darbinę būseną ir leidžia įjungti prijung­to akumuliatoriaus įkrovos būseną išoriniu būdu. Be to, esant įėjimo įtampai L-N,
galimas tiekimas vienam ar daugiau išorinių vartotojų . Tam reikia neutralios jung­ties elektros tinkle. Relės plokštės išvadų konfigūracija yra apibūdinta akumulia­toriaus krovimo sistemos naudojimo instrukcijose: skyriaus „Ekranas“ dalyje „Pa­pildomos funkcijos“.

Išsamią informaciją apie relės plokštę rasite kartu su šia relės plokšte pateikiamo­je instrukcijoje.

55

Toliau pateikiama parinkčių, tiesiogiai susijusių su relės plokšte, apžvalga. Šios su
rele susijusios parinktys suaktyvinamos per relės plokštės išvadus.

Kraunama

-

Įkrauta 50 %

-

Įkrauta 80 %

-

Įkrovimas baigtas

-

Pagrindinis įkrovimas baigtas

-

Įkrovimas tinkamas

-

Įkrovimas nebaigtas

-

Signalas, kai akumuliatorius atjungiamas nuo įkroviklio per anksti
Bendroji klaida

-

Bendroji klaida + įspėjimas

-

Signalinė lemputė

-

Imobilizatorius

-

„ON“ (įjungti)

-

Blue LED

-

Kraunama
(„Charging“)

Įkrauta 50 % Parinktis „Įkrauta 50 %“ tinka signalinei lemputei įjungti. Kai akumuliatorius

Įkrauta 80 % Parinktis „Įkrauta 80 %“ tinka signalinei lemputei įjungti. Kai akumuliatorius

Įkrovimas ne­baigtas

Krovimas baig­tas („Charge fi­nish“)

Parinktis Kraunama („Charging“) tinka signalinei lemputei įjungti. Kol vyksta kro­vimas, atitinkama relė suveikia automatiškai.

įkraunamas 50 %, įsijungia atitinkama relė.

įkraunamas 80 %, įsijungia atitinkama relė.

Funkcija „Įkrovimas nebaigtas“ tinka akustiniam signalizatoriui paleisti. Jei aku­muliatorius atjungiamas nuo įkroviklio nebaigus įkrauti, relė įjungia nustatomą
laiką nuo 1 iki 10 sek.

Parinktis Krovimas baigtas („Charge finish“) tinka signalinei lemputei įjungti. Kai
sukonfigūruota krovimo charakteristika visiškai užbaigiama, atitinkama relė suvei­kia automatiškai.

Bendroji klaida
(„Common error
message“)

Bendroji klaida +
įspėjimas

Signalinė lem­putė („Signal
lamp“)

56

Parinktis Bendroji klaida („Common error message“) tinka signalinei lemputei
įjungti. Kiekvieną kartą, kai aptinkama klaida, atitinkama relė suveikia automa­tiškai.

„Bendrosios klaidos“ funkcijos analogas pritraukia atitinkamą relę, kai yra klaida
arba įspėjimas.

Kaip krovimo lempučių alternatyvą prie relių plokštės galima prijungti vieną ar ke­lias lemputes, rodančias įkrovos būseną arba kroviklio darbinę būseną. Šios lem-

putės gali būti sukurtos įtampai iki 30 V past. sr. arba iki 250 V kint. sr.
žvaigždinės konfigūracijos įžemintame tinkle.

Jei lempučių grandinė neturi potencialo, nuolatinė srovė neturi viršyti 4 A. Lem­pa, kurią įjungia 230 V tiekimo relė, turi veikti su maks. 1 A išeinančia srove.

Imobilizatorius Pasirinktinis imobilizatorius saugo nuo netyčinio automobilio užsivedimo vykstant

krovimui. Tai saugo automobilį, akumuliatorių ir kroviklio laidus nuo pažeidimų.

Kai tik automobilis prijungiamas prie elektros tinklo, suveikia atitinkama relė ir
blokuoja degimo signalą. Kitas pavyzdys yra atitinkamos signalo lemputės aktyvi­nimas, rodantis, kad vyksta krovimas.

Blue LED Mėlynas indikatorius

Konfigūruojama individualiai:

Įkrovimo būsena

-

„Power-Rate“

-

„C-Rate“

-

Išjungta

-

Akumuliatorius atvėso

-

LT

57

Techniniai duomenys

SelectION D1
5 kW 400 V
9 kW 400 V

ĮSPĖJIMAS!

Elektros smūgis dėl srovės trikties gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės per­traukikliu.

Tinklo įtampa (-10 % / +30 %)
Pasirinktinai:

Elektros srovės saugiklis

2)

1)

3~ NPE 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz

16 A

Minimalus elektros laido skersmuo 2,5 mm² (0,003875 col.²)

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu 10,3 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža Z
ties PCC

Apsaugos lygis

3)

4)

max

nėra

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

5)

Nuo -20 °C iki +40 °C
(nuo -4 °F iki 104 °F)

Sandėliavimo temperatūra Nuo -25 °C iki +80 °C

(nuo -13 °F iki 176 °F)

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m (6561 pėd.)

Atitikties žymė žr. tipo plokštelę

Produkto standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 633 x 180 x 344 mm

(24,92 x 7,09 x 13,54 in)

Housing D1

Svoris (su standartiniu maitinimo laidu ir

23 kg (50,71 sv.)

kroviklio laidu)

Taršos lygis 3

Specifiniai prietaiso duomenys: SelectION
Prietaisas Maks. kint.

srovė

Maks. kint.
srovės galia

Vardinė įtam-paMaks. įkrovos

srovė

5kW 24V 9,1 A 5690 W 24 V 200 A

9kW 48V 15,3 A 9950 W 48 V 185 A

58

A 9 kW, 48 V 15,3 A 9950 W 48 V 185 A

9kW 80V 15,1 A 9740 W 80 V 110 A

Specifiniai prietaiso duomenys: SelectION
Prietaisas Maks. kint.

srovė

A 9 kW, 80 V 15,1 A 9740 W 80 V 110 A

1) Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu su
maksimalia 400 V išorinio laidininko vardine įtampa.

2) Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės
pertraukikliu.
Jei kroviklis turi 32 A saugiklį, automatinio grandinės pertraukiklio šiluminė
apkrova neturi viršyti 82 000 A²s.
Įžeminimo nuotėkio srovės stipris turi būti mažesnis nei 3,5 mA.

3) Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu.

4) Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus.

5) Esant aukštai aplinkos temperatūrai galia gali būti ribota („Derating“).

Maks. kint.
srovės galia

Vardinė įtam-paMaks. įkrovos

srovė

LT

59

SelectION E1
8 kW 220 V

ĮSPĖJIMAS!

Elektros smūgis dėl srovės trikties gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės per­traukikliu.

Tinklo įtampa (–10 % / +30 %)
Pasirinktinai:

Elektros srovės saugiklis

2)

1)

3~ NPE 220 V / 50/60 Hz
3~ PE 220 V / 50/60 Hz

32 A

Minimalus elektros laido skersmuo 6 mm² (0,0093 col.²)

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu 6,9 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža Z
ties PCC

3

max

kaip nurodyta tolesnėje len­telėje „Specifiniai prietaiso duo­menys“

Apsaugos lygis

4)

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

5)

nuo –20 iki +40 °C
(nuo –4 iki 104 °F)

Sandėliavimo temperatūra nuo –25 iki +80 °C

(nuo –13 iki 176 °F)

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 3000 m (9842 pėd.)

Atitikties žymė žr. tipo plokštelę

Produkto standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 647 x 247 x 392 mm

(25.47 x 9.72 x 15.43 col.)

Housing E1

Svoris (su standartiniu maitinimo laidu ir

34,84 kg (76,81 sv.)

kroviklio laidu)

Taršos lygis 3

Specifiniai prietaiso duomenys: SelectION
Prietaisas Maks.

kint.
srovė

Maks. kint.
srovės galia

Vardinė įtam-paMaks.

įkrovos
srovė

Z

maks.

8 kW, 48 V 29,9 A 9490 W 48 V 160 A 156

mOhm

1) Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu su
maksimalia 220 V išorinio laidininko vardine įtampa.

60

2) Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės
pertraukikliu. Nuotėkis į žemę turi būti mažesnis nei 3,5 mA.

3) Sąsaja su viešuoju 127 / 220 V ir 50 Hz elektros tinklu.

4) Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus.

5) Esant aukštai aplinkos temperatūrai galia gali būti ribota.

LT

61

„SelectION E1“
17 kW 400 V

ĮSPĖJIMAS!

Elektros smūgis dėl srovės trikties gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės per­traukikliu.

Tinklo įtampa (–10 % / +30 %)
Pasirinktinai:

Elektros srovės saugiklis

2

1

3~ NPE 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz

32 A

Minimalus elektros laido skersmuo 6 mm² (0,0093 col.²)

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu 12,8 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža
Z

maks.

ties PCC

3

kaip nurodyta toliau pateikiamo­je lentelėje „Specifiniai prietaiso
duomenys“

Apsaugos lygis

4

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

5

–20–+40 °C
(–4–104 °F)

Sandėliavimo temperatūra –25–+80 °C

(–13–176 °F)

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m (6561 pėd.)

Atitikties žymė žr. tipo plokštelę

Gaminio standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 647 x 247 x 392 mm

(25,47 x 9,72 x 15,43 col.)

Korpusas E1

Svoris (su standartiniu maitinimo laidu ir

36,8 kg (81,13 sv.)

kroviklio laidu)

Taršos lygis 3

Specifiniai prietaiso duomenys: „SelectION“
Prietaisas Maks.

kint.
srovė

Maks. kint.
srovės galia

Vardinė įtam-paMaks.

įkrovos
srovė

Z

maks.

17 kW 80 V 30,9 A 18430 W 80 V 210 A 78

mOhm

1 Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu su

maksimalia 400 V išorinio laidininko vardine įtampa.
Relės plokštės parinkčiai galima tinklo įtampa L-N nuo 207 V iki 250 V.

62

2 Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės

pertraukikliu. Nuotėkis į žemę turi būti mažesnis nei 3,5 mA.

3 Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu.
4 Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus.
5 Esant aukštai aplinkos temperatūrai galia gali būti ribota („Derating“).

LT

63

„SelectION F1“
8 kW 400 V
18 kW 400 V

ĮSPĖJIMAS!

Elektros smūgis dėl srovės trikties gali būti mirtinas.

Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės per­traukikliu.

Tinklo įtampa (–10 % / +30 %)
Pasirinktinai:

Elektros srovės saugiklis
8 kW 24 V

3

2

18 kW 48 V

1

3~ NPE 400 V / 50/60 Hz
3~ PE 400 V / 50/60 Hz

16 A
32 A

Minimalus elektros laido skerspjūvis
8 kW 24 V
18 kW 48 V

4 mm² (0,0062 col.²)
6 mm² (0,0093 col.²)

Eigos ciklas 100 %

EMS prietaisų klasė B

Sąnaudos budėjimo režimu 13,1 W

Apsaugos klasė I

Maks. leidžiamoji tinklo pilnutinė varža
Z

maks.

ties PCC

4

kaip nurodyta toliau pateikiamo­je lentelėje „Specifiniai prietaiso
duomenys“

Apsaugos lygis

5

IP 20

Viršįtampio kategorija III

Darbinė temperatūra

6

–20–+40 °C
(–4–104 °F)

Sandėliavimo temperatūra –25–+80 °C

(–13–176 °F)

Santykinis oro drėgnis maks. 85 %

Maksimalus aukštis virš jūros lygio 2000 m (6561 pėd.)

Atitikties žymė žr. tipo plokštelę

Gaminio standartas EN 62477-1

Matmenys (ilgis x plotis x aukštis) 785 x 247 x 392 mm

(30,91 x 9,72 x 15,43 col.)

Korpusas F1

Svoris (su standartiniu maitinimo laidu ir

47 kg (103,62 sv.)

kroviklio laidu)

Taršos lygis 3

Specifiniai prietaiso duomenys: „SelectION“
Prietaisas Maks.

kint.
srovė

Maks. kint.
srovės galia

Vardinė įtam-paMaks.

įkrovos
srovė

Z

maks.

8 kW 24 V 15,9 A 10060 W 24 V 350 A nėra

18 kW 48 V 31 A 19620 W 48 V 325 A 75

mOhm

64

1 Prietaisas patvirtintas naudoti su neutraliu įžemintu elektros tinklu su

maksimalia 400 V išorinio laidininko vardine įtampa.
Relės plokštės parinkčiai galima tinklo įtampa L-N nuo 207 V iki 250 V.

2 Prietaisą prie elektros tinklo galima prijungti tik su B tipo likutinės srovės

pertraukikliu.
Nuotėkis į žemę turi būti mažesnis nei 3,5 mA.

3 Jei prietaisas apsaugotas 32 A saugikliu, linijos grandinės pertraukiklio

šiluminė vertė neturi viršyti 82 000 A²s.

4 Sąsaja su viešuoju 230 / 400 V ir 50 Hz elektros tinklu.
5 Skirta naudoti tik patalpoje, reikia saugoti nuo sniego ir lietaus.
6 Esant aukštai aplinkos temperatūrai galia gali būti ribota („Derating“).

LT

65

66

LT

67
