Operating
Instructions
SelectION
30 kW
ZH
操作说明书
42,0426,0376,ZH 010-24052022
目录
SelectION 功率等级 5
安全规范 6
概要 6
预期用途 6
环境条件 6
电源连接 6
来自电源电流和充电电流的危险 7
蓄电池带来的危险 7
关于锂离子蓄电池处理的一般信息 7
保护您自己和他人 8
正常操作中的安全措施 8
EMC 设备分类 8
EMC 措施 9
数据保护 9
维护 9
维护与维修 9
运营公司的义务 9
安全检查 9
设备标识 9
废料处理 10
版权 10
一般信息 11
安全标志说明 11
设备设计方案 11
用户特定信息 11
正确的蓄电池配置 11
电源连接 12
正确安装电源线/充电电缆 12
设备上的警告标志 13
设备内部的警告通知 15
安装规定 15
尺寸 17

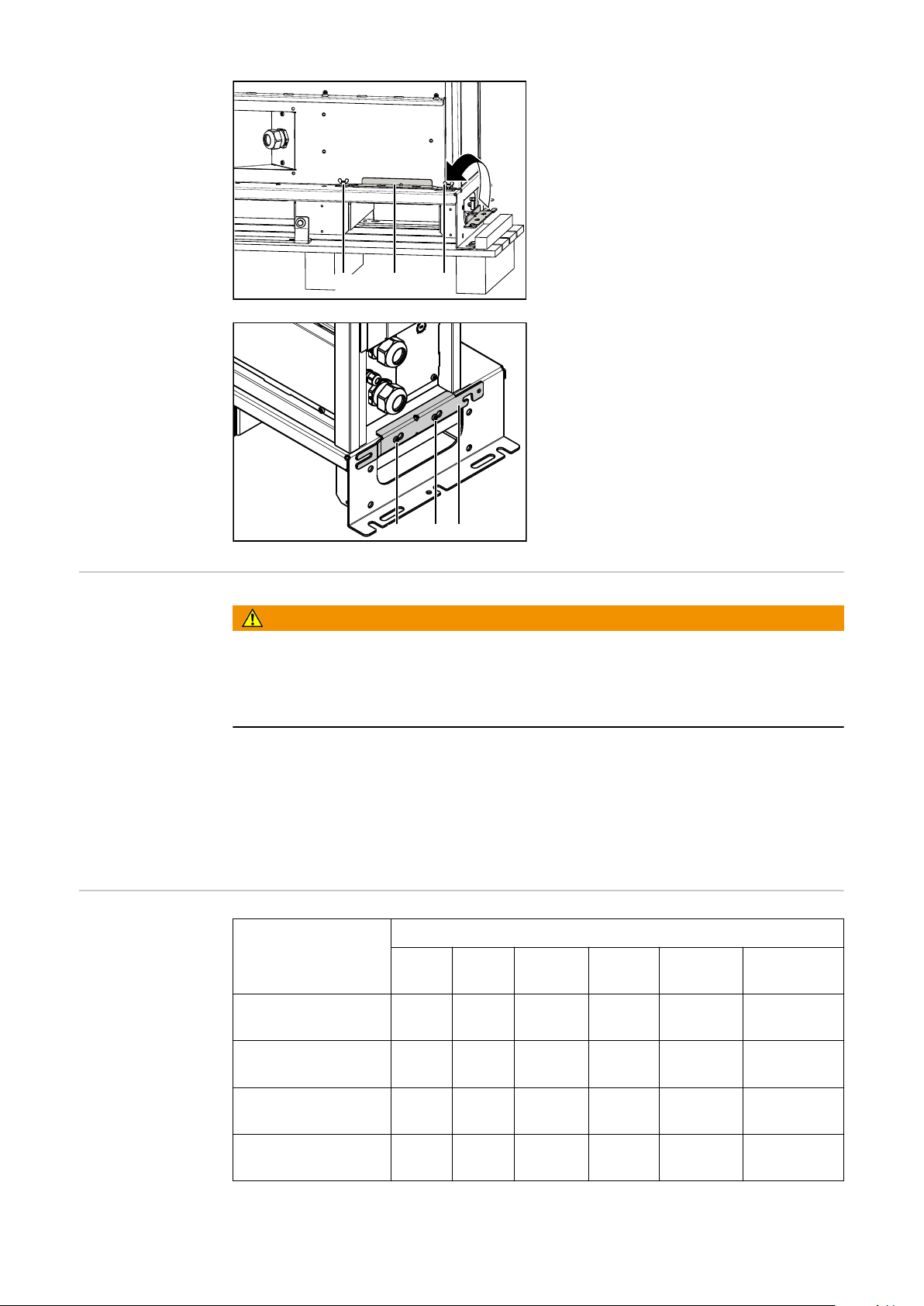

移除托盘 17
地板安装 18
壁式安装 18
外部启动/停止 20
材料中的关注物质表 20
操作元件和接口 22
操作控件和接口 22

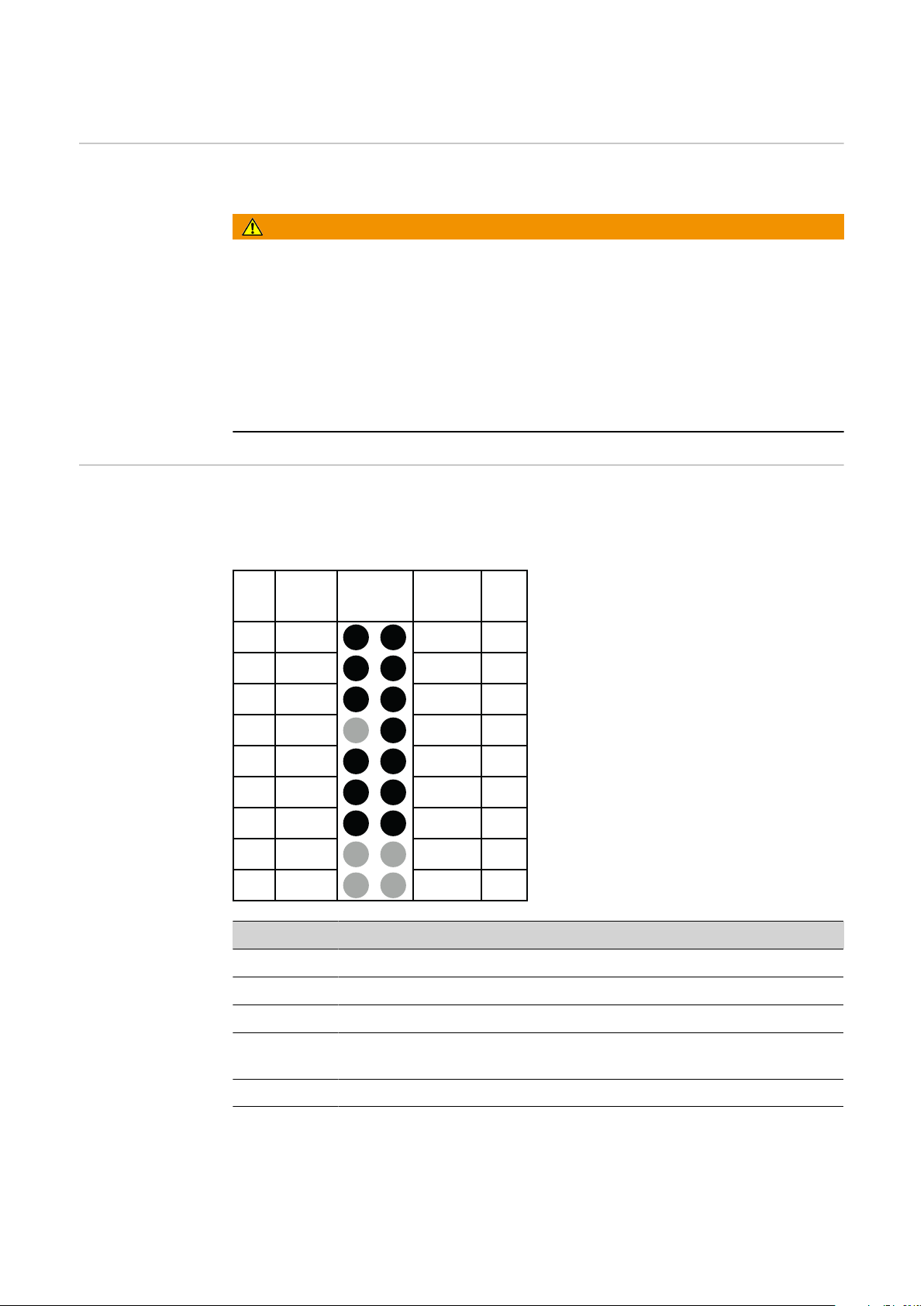

选件插头引脚分配 23
充电插头引脚分配 24
控制面板 25
电池充电 26
首次投入使用 26
充电 27
充电期间的显示 28
中断/恢复充电过程 29
结束充电过程 29
显示屏 31

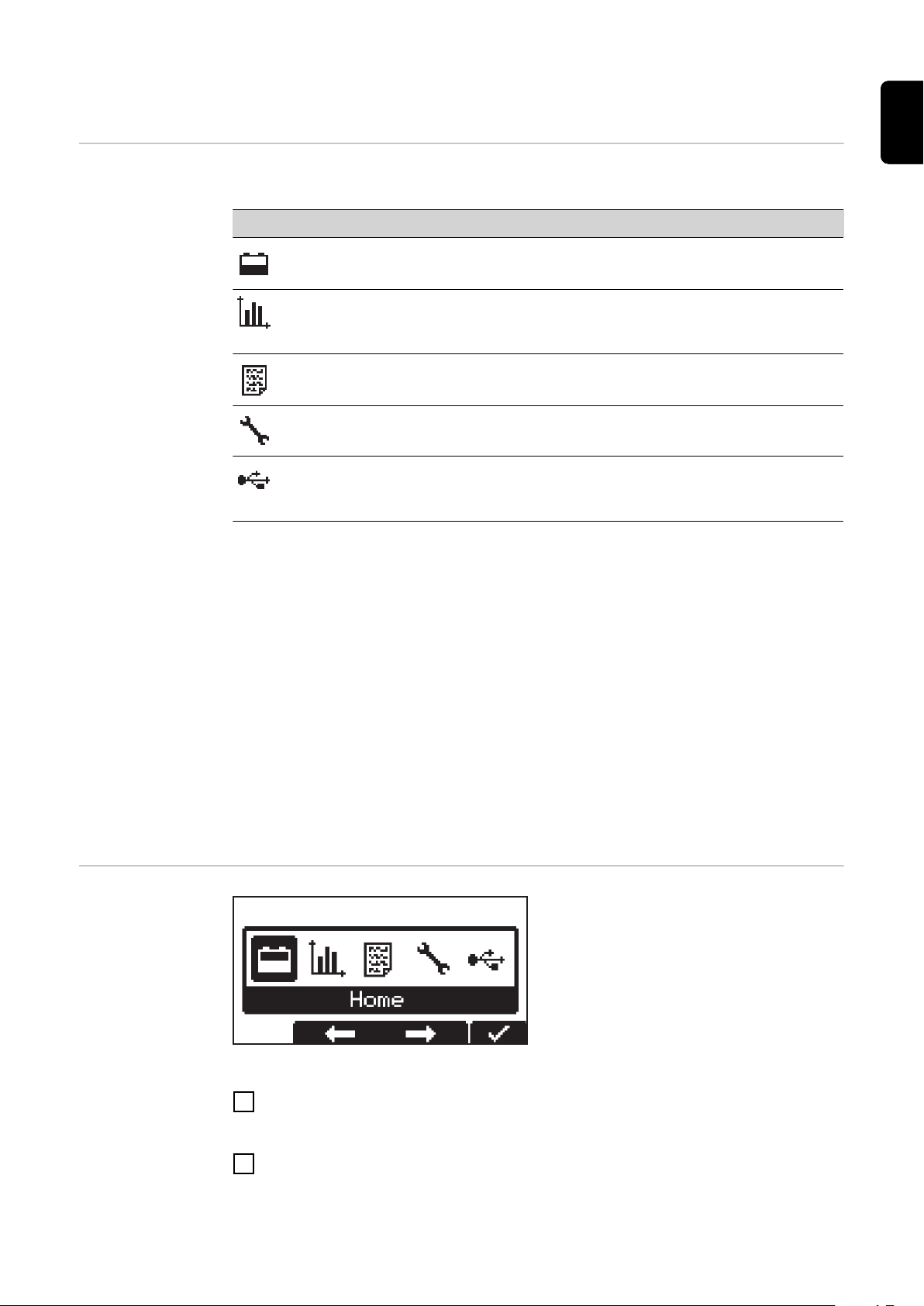

显示模式概述 31
菜单选择 31
标准模式 32
统计模式 33
历史模式 33
配置模式 34
充电设置 36

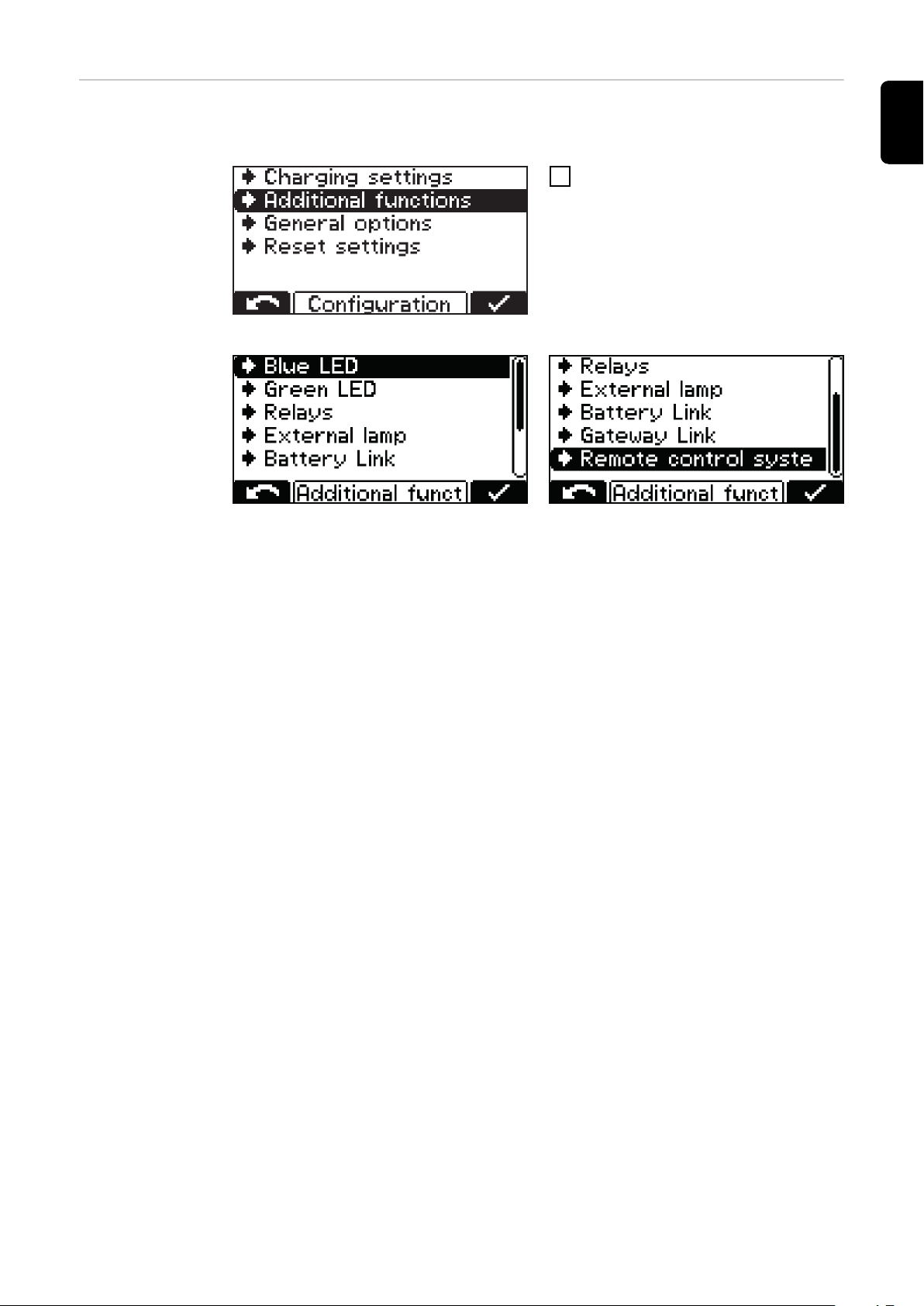

其他功能 39

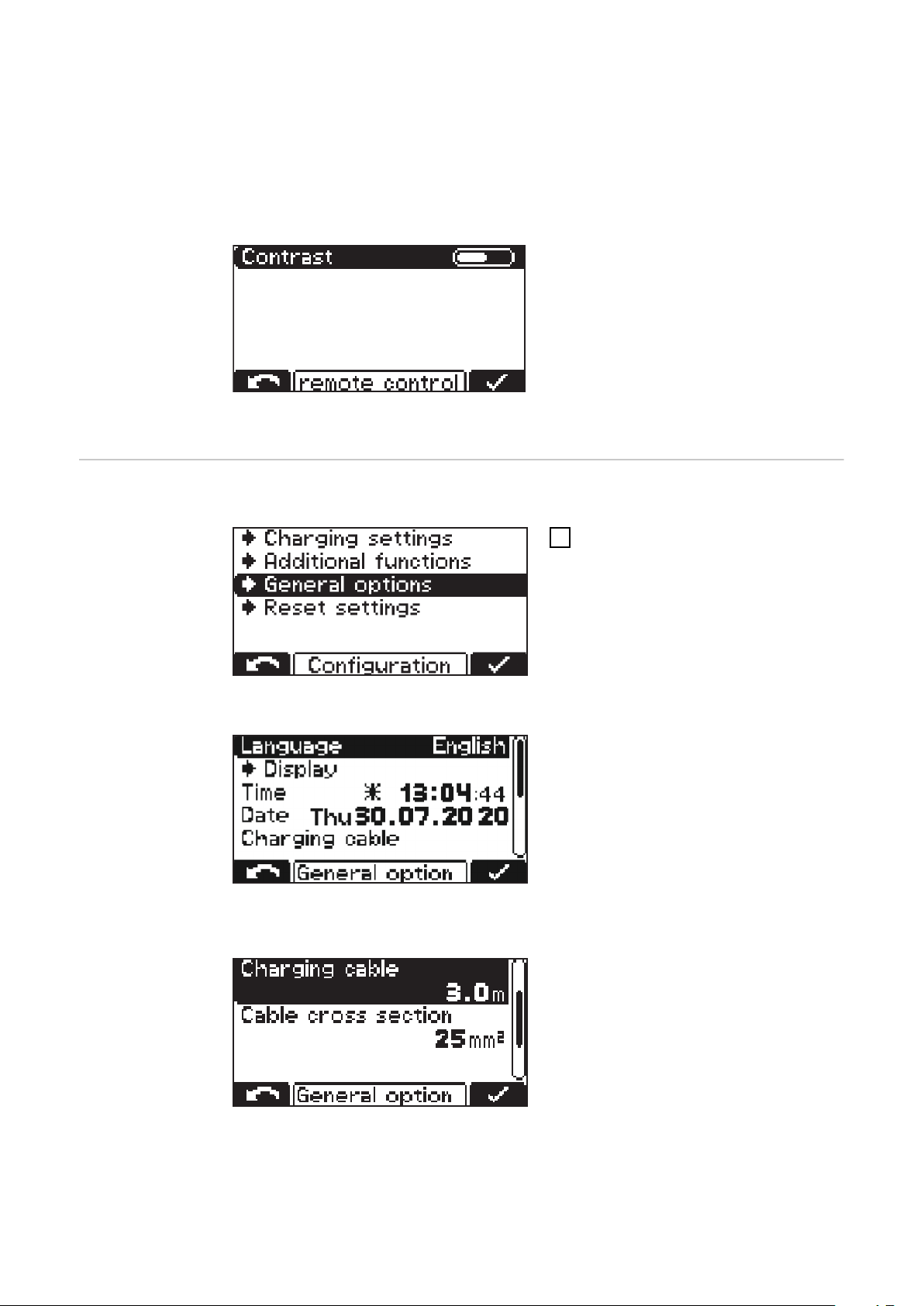

常规设置 42
重置设置 43
USB 模式 44
ZH
3
状态代码 45
电源路径状态代码 49
选项 50
安全标识 50
充电指示灯 50
LED 灯条 51
空气过滤器 51
遥控系统 51
Gateway Link 51
网关 51
继电器板 51
充电 52
充电 50 % 52
充电 80% 52
充电未完成 52
充电结束 52
常见故障信息 52
常见故障 + 警告 52
信号灯 52
防盗设备 53
Blue LED 53
技术数据 54
SelectION 30 kW 400 V 54
4
SelectION 功率等级
蓄电池电压 设备型号 最大充电电流 外壳 电源电压
80 V 30 kW 80 V 375 A G1 3~ 400 V
ZH
5
安全规范
概要 本设备根据尖端技术制造而成，且符合公认安全标准。任何方式的操作或使用不当，均可
能导致：
-
操作人员或第三方严重或致命伤害
-
设备损坏以及运营公司的其它物资损失
-
设备工作效率低下
所有调试、操作、维护和保养设备的人员必须：
-
具备适当的资格
-
认真阅读并遵循本操作说明书
无论何时使用设备，均须随身携带操作说明书。除此之外，还须特别注意与事故预防和环
境保护相关的所有一般通用法规和当地法规。
设备上的所有安全和危险警告标识：
-
必须清晰可读
-
必须完好无损/无标记
-
不得擅自移位
-
不得被覆盖、粘贴或刷涂
有关设备上安全和危险警告标识的位置，请参阅设备操作说明书中标题为“一般信息”的
章节。
开启设备前，请排除可能降低安全性的所有故障。
这关乎您的人身安全！
预期用
途 本设备只能用于其预期用途。超出此用途的任何使用均被视为不当使用。生产商对由此造
成的任何损坏、意外或失误概不负责。
正确使用的要求还包括：
-
仔细阅读并遵守所有操作说明书、安全及危险标识
-
执行所有规定的检查和保养作业
-
遵循蓄电池和车辆生产商的所有说明书
合理使用设备对于设备的正常运转至关重要。切勿在设备使用期间拉扯电缆。
环境条件 在规定区域之外操作或储存设备属于违反指定用途行为。对于因此类误用所导致的任何损
失，制造商概不负责。
有关许可环境条件的确切信息，请参阅“技术数据”部分。
电源连接 具有较高额定值的设备可能会因其电流消耗而影响电源的供电质量。
这可能会在以下几个方面对设备类型造成影响：
-
连接限制、关于所允许电源阻抗的要求
-
关于最小短路功率的要求
*)
关于与公共电网连接的接口
请参阅“技术数据”
在这种情况下，运营公司或使用该设备的人员应检查设备是否可以连接，并根据实际情况
与能源公司就此事进行沟通。
6
*)
*)
重要！请确保电源连接已正确接地！
ZH
来自电源电流和充
电电流的危险
蓄电池带来的危险 待充电的蓄电池中包含对环境及人畜健康有害的物质。
操作蓄电池充电设备的人员可能会面临诸多危险，例如：
-
因电源电流和充电电流而导致的触电死亡风险。
-
身处具有危害性的电磁场中可能危及心脏起搏器使用者的生命。
电击可能致命。每次遭受电击都有可能致命。使用充电设备时，为免遭电击：
-
请勿触摸充电设备内外的任何带电装备组件。
-
切勿触摸蓄电池电极。
-
请勿使充电电缆或充电端子发生短路。
所有电缆和引线必须连接牢固、完好无损、绝缘并且尺寸适当。如果电缆和引线连接不
良、烧焦、受损或尺寸不当，则必须由获得许可的人员立即进行维修。
如果蓄电池损坏，请遵守以下几点：
-
确保泄漏液体不会渗入土壤或地下水中
-
如果已造成污染，必须根据相关国家法规进行清理
如果过热，蓄电池可能会着火。切勿将蓄电池暴露于高温环境
（如永久性热源或火源）中。
如果蓄电池损坏或使用不当，则可能释放出具有危险性的蒸汽，进而刺激呼吸道。
如发生此情况：
-
请确保获取充足的新鲜空气
-
若感到身体不适，请就医
关于锂
离子蓄电池
处理的一般信息
液体可能会从故障蓄电池中流出。
-
避免与该液体接触
-
请将蓄电池送至授权服务中心进行维修
-
清洁和检查任何接触到该液体的装备组件
不要在潜在爆炸性环境中操作或储存设备。
特殊规定适用于有火灾或爆炸危险的房间。
请遵守国家和国际相关规定。
根据欧盟蓄电池指令 2006/66/EC 及其在国家法律层面的实施办法，必须分开收集已达到
使用寿命的蓄电池，并将其返送回至经批准的回收设施。请确保将使用过的蓄电池返送回
至您的经销商处，或找到您所在区域内经批准的收集和回收设施。不遵守此欧盟指令会对
环境和您的健康造成危害！
一旦蓄电池现出机械损坏，请按照国家法律和指南在离您最近的回收中心处理蓄电池。
如果对处理有任何疑问或问题，请联系授权服务中心。
-
锂离子蓄电池具有气密密封，只要严格按照生产商的规范使用和处理，就是无害的
-
请勿使用不适合蓄电池类型的充电设备
-
请勿短路
-
请勿进行机械损坏（敲击、变形、拆除等）
-
请勿将它们加热到允许的温度以上或焚烧它们
-
始终将蓄电池存放于干燥阴凉处
7
-
如果在生产商规定的参数范围内处理得当，锂离子蓄电池的使用便是安全的
-
处理不当或使用不当的情况会导致蓄电池内容物和分解产物泄漏以及相关反应，进而
极度危害健康和环境
-
由于蓄电池内部存在多种化学物质，因此，一旦发生事故，请始终遵守生产商关于应
急响应和急救的规范
-
在任何情况下都必须按照生产商的说明书来处理锂离子蓄电池
-
对于遵守有关最大电流负载、充电电压和截止电压以及机械负载和热负载的限制，这
一点特别适用
-
按照设计标准，充电设备和蓄电池是一起工作的，不得修改或以任何方式操作，因为
这可能会导致相当大的安全风险
-
理想情况下，锂离子蓄电池应在室温下存放在干燥的地方（有关存放温度范围的详细
信息，请参阅生产商的说明书）
-
必须避免大的温度波动（例如：不要将蓄电池存放在热源附近，不要将它们长时间暴
露于阳光下）
-
因损坏或处理不当会导致物质泄漏，因此必须遵守生产商的说明书
-
其中包括使用个人保护装置
-
如要存放大量的锂离子蓄电池，应与当地有关部门进行协商
-
员工必须接受关于如何正确处理锂离子蓄电池（与处理有害物质相同）的培训
保护您
自己和他人 当充电设备正在运行时，让所有人，尤其是儿童，远离工作区域。但是，如果附近有人，
正常操作中的安全
措施
应当
-
警告他们注意所有可能发生的危险（危险的电解质和气体、来自电源电流和充电电流
的危险等等）；
-
提供适合的保护装置。
在您离开工作区域前，请确保在您不在场时不会造成人员伤害或财产损失。
带有保护接地线的充电设备在操作时必须采用带有保护接地线的电源和带有保护接地线触
点的插座。如果所操作充电设备未采用带有保护接地线的电源或使用带有保护接地线触点
的插座，则将被视为重大过失。对于因此类误用所导致的任何损失，制造商概不负责。
只能操作防护等级符合功率铭牌所示要求的充电设备。
切勿操作存在任何损坏迹象的充电设备。
安排有资格的电工定期检查电源线，以保证保护接地线能正常工作。
在启动充电设备前，任何无法正常工作或存在缺陷的安全装置和零部件必须由取得相关资
质的技术人员予以维修。
切勿略过或禁用保护装置。
安装后，需配备一个易于使用的电源插头。
EMC 设备分类 排放等级 A 级设备：
-
仅为在工业环境中使用而设计。
-
会在其他区域造成传导和发射干扰。
8
排放等级 B 级设备：
-
符合住宅区及工业区的排放标准。其也适用于由公共低压电网供电的住宅区。
根据功率铭牌或技术数据对 EMC 设备进行分类。
EMC 措施 在某些情况下，即使某一设备符合标准的排放限值，它仍可能影响到其设计应用区域（例
如，当同一位置存在敏感性装置或设备的安装地点附近设有无线电或电视接收机时）。
此时，运营公司必须采取适当措施来整顿这种局面。
数据保护 如果用户对装置出厂前的设置进行了更改，则由用户自己负责对该数据进行安全保护。生
产商对个人设置被删除的情况不承担任何责任。
维护 在开启前，始终检查电源插头和电缆以及充电器引线和充电终端是否存在危险迹象。
如果设备外壳表面较脏，请用软布和无溶剂清洁剂进行清洁。
维护与维修 维护和维修工作只能由获得许可的人员执行。只能使用原装备件和磨损件（此要求同样适
用于标准件）。无法保证外购件在设计和制造上都符合对其所提要求，或者无法保证其符
合安全要求。
ZH
未经制造商允许，切勿擅自改装、安装或改造。
运营公司的义务 运营公司只能允许以下人员使用本设备：
-
熟悉重要的工作安全及事故预防说明，并接受过设备使用培训
-
已阅读并理解本操作说明，尤其是“安全规程”部分，并已签字确认
-
经培训后可生产出合格产品。
必须定期进行检查以确保操作员在生产作业时具备强烈的安全意识。
安全检查 制造商建议，至少每 12 个月对设备进行一次安全检查。
当出现以下情况时，安全检查只能由取得相应资质的电工完成
-
进行任何改造后
-
安装任何附件或进行任何改装后
-
进行维修、保养和维护后
-
至少每十二个月一次
安全检查时请遵循相应的国家与国际标准及指令。
有关安全检查的更多详细信息，可从服务中心获得。他们会根据您的要求为您提供任何可
能需要的文档。
设备标识 带有 CE 标识的设备符合适用指南的基本要求。
带有 EAC 合格标记的设备符合俄罗斯、白俄罗斯、哈萨克斯坦、亚美尼亚和吉尔吉斯斯坦
相关标准的要求。
9
废料处理 废弃的电气和电子设备必须单独收集，并按照欧洲指令和国家相关法律法规以无害于环境
的方式回收。使用过的设备必须归还经销商或通过当地批准的收集和处理设施进行处置。
正确处置使用过的设备可促进材料资源的可持续循环利用。未能正确处置使用过的设备可
能会对健康和/或环境造成不利影响。
包装材料
需根据材料分类收集，并检查当地政府的规章制度，同时，挤压容器以缩小体积。
版权 本操作说明书的版权仍归制造商所有。
文字和插图在印刷时准确无误。伏能士保留更改的权利。无论何种状况，操作说明书中的
内容均不能作为购买方进行任何索赔的依据。若您有任何改进建议，或向我们指出本操作
说明书存在的任何错误，我们将不胜感激。
10
一般信息
ZH
安全标志说明
警告!
表示存在直接危险。
若不予以避免，将导致死亡或严重的人身伤害。
▶
危险!
表示存在潜在危险的情况。
若不予以避免，可能会导致死亡或严重的人身伤害。
▶
小心!
表示可能导致财产损失或人身伤害的情况。
若不予以避免，可能会导致轻微的人身伤害和/或财产损失。
▶
注意!
表示可能会导致不良后果及设备损坏。
设备设计方案 该项技术采用了符合业内标准的坚固外壳。精巧紧凑的设计符合所有安全标准，所需的安
装空间更小且能够对部件提供保护以确保拥有较长的使用寿命。
该设备配备有图形显示屏、集成的数据记录仪、全新的接口以及其他选件，这些装备足以
应对未来的技术发展趋势。
用户特定信息 如果所提供的设备带有用户特定信息，请随设备一并提供。
正确的蓄电池配置
充电设备与蓄电池不匹配时存在危险。
气体泄漏、火灾或爆炸可能导致严重的人身伤害和财产损失。
▶
▶
拖拽充电引线时存在危险。
相关人员被散落的引线缠住或绊倒后可能会导致人身伤害。
▶
危险!
切勿将蓄电池连接至充电设备，除非蓄电池的型号及电压与充电设备相兼容，且充电
设备设置正确。
该充电设备只能与伏能士认可的锂离子蓄电池一起使用。
危险!
请妥善安置充电引线，以防相关人员被引线缠住或绊倒。
11
危险!
充电期间拔出充电插头时存在危险。
此时可能导致严重的人身伤害和财产损失。
在拔出充电插头前，请先按下 Stop/Start（停止/启动）键以停止充电过程。
▶
充电结束后，请将充电引线盘绕起来，或将其放到电缆支架（如有）上。
▶
电源连接
危险!
剩余电流存在危险。
此时可能导致严重的人员伤亡。
如有需要，在将设备连接到电源时，仅允许使用 B 型剩余电流断路器。
▶
保护接地线的最小横截面必须遵守当地电气安装安全规定，此类规定针对保护接地线
▶
制订了严格的要求。
设备的泄漏电流有所增加。安装设备时，必须考虑这一点，并遵守国家法规。
▶
根据电源电压的不同，泄漏电流也有所不同；这一点在“技术数据”一章中有所说
▶
明。
危险!
误操作时存在危险。
此时可能导致严重的人身伤害和财产损失。
在使用此处所介绍的功能前，请务必完整阅读并充分理解以下文档：
▶
操作说明书
▶
有关系统组件的所有操作说明书，尤其是安全规程
▶
蓄电池和车辆生产商提供的操作说明书和安全规程
▶
危险!
正确安装电源线/充
电电缆
电源故障或电量不足时存在危险。
此时可能导致严重的人身伤害和财产损失。
请务必遵守“技术数据”中详细说明的电源要求。
▶
小心!
电源/充电电缆布置不当而引起过热时存在危险。
存在部件损坏风险。
电源/充电电缆在布置时不得缠绕。
▶
电源/充电电缆上不得有覆盖物。
▶
长度超过 5 m (16 ft. 4.85 in.) 的充电电缆须单独布置（不得捆绑）。
▶
长度超过 5 m (16 ft. 4.85 in.) 的充电电缆，其表面温度可能会升高（注意：过热表
▶
面）。
尤其在以下情况下，请确保充电电缆的表面温度不超过 80 °C (176 °F)：
▶
- 环境温度大于等于 30 °C (86 °F)
- 充电电缆截面积大于等于 95 mm
- 充电电缆长度大于等于 5 m (16 ft. 4.85 in.)
电源线/充电电缆只能由合格电工进行更换。
▶
2
12
设备上的警告标志 蓄电池充电设备的功率铭牌上配有大量安全标识。不得擅自挪动或刷涂这些安全标识。
xxxxxxxx
xxxxxxxx
xxxxxxxx
Gerätebezeichnung
xxxx
OVC III
HIGH LEAKAGE CURRENT! Ensure proper grounding
4,001,xxx Setup xxxx xxxx xxxx
Fronius International GmbH
Froniusstraße 1
A-4643 Pettenbach
Austria
Ser. No.:
Part No.:
U
DC nom.
I
DC max.
I
AC max.
U
AC nom.
P
AC max.
Production Date Code
80V
375A
54.0A
3~ NPE 400V 50/60Hz
32290W
Platform G1IP20
Protective class I
Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Nur mit zugelassener Lithium Ionen Batterie verwenden!
Always stop charging before you disconnect the charging cable!
Use only with approved lithium ion battery!
Toujours arrêter la charge avant de déconnecter le câble de charge!
Utiliser uniquement avec des batteries lithium-ion agréées!
¡Detener siempre la carga antes de desconectar el cable de carga!
¡Utilizar exclusivamente baterías de iones de litio homologadas!
Interrompere sempre la carica prima di scollegare il cavo di carica!
Utilizzare solo con la batteria agli ioni di litio approvata!
Li
WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO
42,0409,0420
生产日期可通过功率铭牌上的 4 位数字算得。用前两位数字减 11 即为生产年份。最后两
位数字代表该设备生产时的日历周。
示例：功率铭牌上的值 = 3205
32 - 11 = 21：生产年份 2021
05：第 5 个日历周
ZH
13
电击可能致命。设备外壳只能由经制造商培训的技术服务人员打开。在打开外
壳以进行任何工作前，必须断开设备与电网的连接。必须使用适当的测量仪表
来确保带电部件（例如电容器）完全放电。确保设备与电网始终处于断开状
态，直到完成所有操作。
在使用各项功能前，请务必完整阅读所有操作说明书。
蓄电池必须远离火焰、火星或明火等火源。
充电设备可能会导致保护接地线中出现直流故障电流。如果在电网侧使用故障
电流保护装置 (RCD) 来防止电击，则必须符合 B 型剩余电流断路器的要求。设
备的泄漏电流有所增加。安装设备时，必须考虑这一点，并遵守国家法规。
请勿将本产品与生活垃圾一起处理。按照安装场所的有效废弃电气、电子设备
的处理要求处理本产品。
14
设备内部的警告通
Kondensator Entladezeit < 3 min.
Capacitor discharge time < 3 min.
Décharge de condensateur < 3 min.
Condensador tiempo de descarga < 3 min.
Condensatore tempo di scaricamento < 3 min.
PLQ
知
危险!
焊接电流存在危险。
此时可能导致严重的人员伤亡。
设备外壳只能由经制造商培训的技术服务人员打开。
▶
在开始工作之前，关闭所有相关的设备和部件，并将它们同电网断开。
▶
保护好所有相关设备和部件以防意外重启。
▶
打开设备后，使用合适的测量仪器检查带电部件（如电容器）是否已放电。
▶
使用易于辨认和理解的警告标志，以确保在完成所有操作后将设备重新连接至主电
▶
源。
设备内部：
ZH
安装规定
危险!
系统组件翻倒或掉落时存在危险。
此时可能导致严重的人身伤害和财产损失。
交货后，请按照“移除托盘”部分中的说明，将设备从托盘上卸下。
▶
安装系统组件时，请确保所有组件均已紧固就位。
▶
安装后，必须使用壁挂托架条将设备固定在地板上或墙上。
▶
如果使用了底板托架或壁挂托架，请务必确保所有紧固元件均已固定就位（包括壁挂
▶
托架条）。
请勿堆叠设备；请勿将其他物品置于设备顶部。
▶
运输过程中必须防止设备倾斜。
▶
这需要适当的货物装载保护措施。
▶
在运输过程中，相应的电缆应固定在设备背面的电缆支架上。
▶
如果使用平台装卸机或手动叉车进行运输，必要时应移除倾斜保护装置 (1)。
▶
倾斜保护装置 (1) 可以存放在设备的背面并使用蝶形螺母 (2) 固定。
▶
如果需要，可以将倾斜保护装置 (1) 重新安装到预定位置。
▶
15
(1) (1)
(2) (2)
经测试本设备防护等级为 IP 20，这表示：
30 cm (11.81 in.)
-
可防止直径超过 12.5 mm (0.49 in.) 的坚硬异物侵入
-
无防水保护
必须在符合 IP20 防护等级的干燥、密闭区域内安装及操作设备。应避免将设备暴露在潮
湿环境中。
只能在底座上的水平位置上操作该设备。
冷却空气
安装充电设备时，必须确保冷却空气能够顺畅流过外壳上的通风口。确保进气口和出气口
周围至少保留 0.2 m（7.874 英寸）的间隙。周围空气中不得含有
-
过多的灰尘
-
导电微粒（碳黑或切屑）
-
热源
吸入和排出冷却空气的方式如下图中的箭头所示。
注意!
部分或完全覆盖进气口和出气口时存在危险。
此时可能导致财产损失。
如果要连续安装多台充电设备，则应错开摆放。
▶
16
如果要连续安装多台充电设备而没有错开摆放，则充电设备之间的最小间隙必须为：
30 cm (11.81 in)
尺寸
mm (in.)
780 (30.71) 369 (14.53)
1090 (42.91)
110 (4.33)
600 (23.62)
145 (5.71)
ZH
移除托盘 交货后，请将设备从托盘上卸下。
危险!
在托盘上操作设备时存在危险。
此时可能导致严重的人身伤害和财产损失。
不允许在托盘上操作设备。
▶
安装后，必须使用壁挂托架条将设备固
▶
定在地板上或墙上。
有关壁挂托架条的详细信息，请参阅
▶
“壁式安装”部分。
17
