Fronius SelectION 30 kW Operating Instruction [SV]

Operating
Instructions

SelectION
30 kW

Bruksanvisning

SV

42,0426,0376,SV 010-24052022

Innehållsförteckning

Effektklasser SelectION 5
Säkerhetsföreskrifter 6

Allmänt 6
Avsedd användning 6
Omgivningsvillkor 6
Nätanslutning 6
Risk för nät- och laddningsström 7
Faror utgående från batteriet 7
Allmänna råd för hantering av litiumbatterier 8
Egen- och personskydd 9
Säkerhetsåtgärder vid normal drift 9
EMC-klassificering av apparater 9
Åtgärder för elektromagnetisk kompatibilitet 9
Datasäkerhet 9
Underhåll 10
Reparation och underhåll 10
Ägarens skyldigheter 10
Säkerhetsteknisk kontroll 10
Märkningar på enheten 10
Omhändertagande 10
Upphovsrätt 11

Allmän information 12

Förklaring säkerhetsanvisningar 12
Utförande 12
Kundspecifik information 12
Korrekt batterikonfiguration 12
Nätanslutning 13
Korrekt dragning av nät- och laddningskablar 14
Varningsanvisningar på utrustningen 15
Varningsanvisningar inuti laddaren 17
Uppställningsvillkor 18
Mått 20
Borttagning av pall 20
Golvmontering 21
Väggmontering 21
Extern start-stopp 23

Manöverelement och anslutningar 24

Reglage och anslutningar 24
Anslutningskonfiguration för tillvalsstickkontakt 26
Anslutningar i laddningskontakten 27
Frontpanel 28

Laddning av batteri 29

Första idrifttagandet 29
Laddning 30
Indikeringar under laddning 31
Avbryta/fortsätta laddning 32
Avsluta laddning 33

Indikering 34

Översikt över visningslägen 34
Meny 34
Standardläge 35
Statistikläge 36
Historikläge 36
Konfigurationsläge 38
Laddningsinställningar 40
Extrafunktioner 42
Allmänna inställningar 46
Återställa inställningarna 48
USB-läge 48
Statusmeddelanden 50

SV

3

Statusmeddelanden om effektväg 54

Alternativ 55

Säkerhet 55
Signallampa för laddning 55
Lysdiodsslinga 56
Luftfilter 56
Fjärrkontroll 56
Gateway Link 56
Gateway 56
Reläkort 56
Laddning aktiv 57
Laddning 50 % 57
Laddning 80 % 57
Laddning inte klar 58
Laddningsslut 58
Ackumulerat fel 58
Ackumulerat fel + Warning 58
Signallampa 58
Körspärr 58
Blue LED 58

Tekniska data 59

SelectION 30 kW 400 V 59

4

Effektklasser SelectION

SV

Batterispänning Typ av enhet Laddningsström

max

80 V 30kW 80V 375 A G1 3~ 400 V

Housing Nätspänning

5

Säkerhetsföreskrifter

Allmänt Utrustningen är tillverkad enligt den senaste tekniken och gällande säkerhets-

tekniska regler. Trots detta kan felaktig användning eller missbruk medföra
följande risker:

skada eller dödsfall för användaren eller tredje person

-

skada på utrustningen eller annan egendom

-

försämrad funktion hos utrustningen.

-

Alla personer som ska starta, använda, underhålla och reparera utrustningen ska

vara tillräckligt kvalificerade

-

ha läst hela denna bruksanvisning och följa den noggrant

-

Bruksanvisningen ska alltid finnas tillgänglig där apparaten används. Allmänt
gällande säkerhets- och skyddsföreskrifter samt miljöskyddsföreskrifter kom­pletterar den här bruksanvisningen.

All säkerhets- och riskinformation på utrustningen

ska hållas i läsbart skick,

-

vara oskadade,

-

måste finnas kvar,

-

får inte övertäckas, klistras över eller målas över.

-

Avsedd använd­ning

Placeringen av säkerhets- och riskinformation på utrustningen anges i kapitlet
"Allmän information" i användarhandboken.
Störningar som kan försämra säkerheten ska åtgärdas innan utrustningen aktive­ras.

Det gäller din säkerhet!

Utrustningen får endast användas för de ändamål den är avsedd för. All annan
användning anses som felaktig användning. Tillverkaren ansvarar varken för ska­dor eller bristfällig eller felaktig funktion som har uppstått på grund av felaktig
användning.

Avsedd användning omfattar även

att läsa och följa anvisningarna i bruksanvisningen samt alla säkerhetsföre-

-

skrifter och all riskinformation,
att genomföra alla kontroll- och underhållsarbeten,

-

att respektera alla anvisningar från batteri- och fordonstillverkarna.

-

En felfri funktion hos utrustningen är beroende av en korrekt hantering. Utrust­ningen får aldrig hanteras genom att dra i kabeln.

Omgivningsvill­kor

Nätanslutning Enheter med hög effekt kan på grund av sin strömförbrukning påverka energikva-

6

Drift och förvaring av apparaten utanför det angivna området anses som felaktig
användning. Tillverkaren ansvarar inte för skador som uppstår på grund av det.

Exakt information om de tillåtna miljövillkoren finns att hämta i kapitlet ”Teknis­ka data”.

liteten i nätet.

Detta kan påverka utrustningstyper i form av:

anslutningsbegränsningar, krav med avseende på maximalt tillåten nätim-

-

pedans *) eller

-

krav med avseende på minsta nödvändiga kortslutningseffekt *).

*)

Vid anslutningspunkten till det allmänna elnätet,

se Tekniska data.

I detta fall måste arbetsledningen eller användaren av utrustningen förvissa sig
om att den får anslutas, eventuellt genom kontakt med elleverantören.

VIKTIGT! Var noga med att jorda nätanslutningen säkert!

SV

Risk för nät- och
laddningsström

Faror utgående
från batteriet

Det finns många risker när du arbetar med utrustningen, exempelvis:

Elektriska risker på grund av nät- och laddningsströmmen.

-

Skadliga elektromagnetiska fält som kan vara livsfarliga för användare av pa-

-

cemaker.

Elektriska stötar kan vara dödliga. I grund och botten är alla elstötar livsfarliga.
För att undvika elstötar under drift:

får du inte röra spänningssatta delar inne i eller utanpå utrustningen,

-

får du inte under några omständigheter röra batteripolerna,

-

får du inte kortsluta laddningskabeln eller laddningsklämmorna.

-

Alla kablar och ledningar ska vara fastsatta, oskadade, isolerade och tillräckligt
dimensionerade. Lösa anslutningar samt brända, skadade eller underdimensione­rade kablar och ledningar ska genast repareras av behörig fackpersonal.

Ingredienserna i det batteri som ska laddas kan vara farliga för miljön samt för
människors och djurs hälsa.
Beakta följande punkter vid skador på batteriet:

Se till att läckande vätskor inte kan hamna i marken eller i grundvattnet.

-

Åtgärda eventuella föroreningar enligt de nationella bestämmelserna.

-

Det finns risk för brand, om batteriet överhettas. Skydda batteriet mot värme
(exempelvis värmepåverkan under lång tid eller eld).

Vid skador på och felaktig användning av batterier kan det bildas farliga ångor
som i sin tur kan leda till irritationer i andningsvägarna.
Åtgärder:

Tillför frisk luft.

-

Uppsök läkare vid besvär.

-

Det kan läcka ut vätska från ett defekt batteri.

Undvik kontakt med vätskan.

-

Lämna batteriet till en auktoriserad serviceverkstad för reparation.

-

Rengör och kontrollera de delar som har kommit i kontakt med vätskan.

-

Det är förbjudet att använda eller förvara produkten i explosiva områden.
Särskilda föreskrifter gäller i brand- och explosionsfarliga utrymmen

- beakta de nationella och de internationella bestämmelserna.

I enlighet med EU-direktivet 2006/66/EG om batterier och deras implemente­ring i nationell lagstiftning, måste förbrukade batterier samlas in separat och vi­darebefordras till miljövänlig återvinning. Se till att du lämnar tillbaka ditt ut­tjänta batteri till din återförsäljare eller får information om ett lokalt auktoriserat

7

insamlings- respektive återvinningssystem. Att ignorera EU-direktivet kan leda
till potentiellt negativ påverkan på miljön och din hälsa!

Befarar man att batteriet är mekaniskt skadat, måste det lämnas till den närmas­te återvinningsstationen enligt de nationella lagarna och direktiven.
Kontakta en auktoriserad serviceverkstad vid oklarheter eller för att ställa frågor
om skrotningen.

Allmänna råd för
hantering av liti­umbatterier

Litiumbatterier är gastätt förslutna och de är ofarliga, under förutsättning

-

att användningen och hanteringen sker enligt tillverkarens föreskrifter.
Använd aldrig laddare som inte är avsedda för den typen av batteri.

-

Kortslut aldrig batterier.

-

Skada aldrig batterier mekaniskt (sticka hål i, deformera, ta isär med mera).

-

Värm aldrig batterier över den tillåtna temperaturen och lägg dem aldrig i en

-

eld.
Förvara alltid batterier torrt och svalt.

-

Litiumbatterier är säkra att använda vid korrekt hantering enligt de av tillver-

-

karen angivna parametrarna.
Vid felaktig hantering och vid vissa omständigheter som kan leda till felaktig

-

användning kan det uppstå otätheter för batteriets ingredienser. Det kan
även bildas nedbrytningsprodukter som i sin tur kan leda till häftiga reaktio­ner för hälsan och miljön.
Då det används flera kemiska ingredienser, måste tillverkarens uppgifter om

-

omedelbara åtgärder och första-hjälpen-åtgärder alltid vidtas efter en olyc­ka.

Behandla alltid litiumbatterier enligt tillverkarens uppgifter.

-

Det gäller särskilt gränserna för maximal strömbelastning, uppladdnings-

-

och urladdningsspänningar samt mekaniska och termiska belastningar.

Utrustningen och batterierna är anpassade till varandra och de får varken

-

modifieras eller manipuleras, eftersom det då kan uppstå avsevärda säker­hetsrisker.

Förvara litiumbatterier i första hand torrt i rumstemperatur (hämta detaljer i

-

tillverkarens uppgifter om förvaringstemperaturer).
Undvik stora temperatursvängningar (förvara dem exempelvis inte i närheten

-

av värmeelement och utsätt dem inte för kontinuerligt solsken).

Följ tillverkarens anvisningar, om det skulle läcka ut något på grund av skador

-

eller felaktig behandling.
Där ingår särskilt att använda personlig skyddsutrustning.

-

Kontakta de lokala myndigheterna, om många litiumbatterier ska förvaras.

-

Utbilda medarbetarna i korrekt hantering av litiumbatterier (analogt med far-

-

liga ämnen).

8

Egen- och per­sonskydd

Obehöriga, framför allt barn, får inte vistas inom laddarens arbetsområde under
pågående arbete. Om det ändå finns obehöriga personer i närheten:

Ska de informeras om alla risker (hälsovådliga elektrolyter och gaser, farlig

-

nät- och laddningsström)
Ska de förses med lämplig skyddsutrustning

-

Innan du lämnar arbetsområdet, ska du se till att det inte kan uppstå person- el­ler sakskador, medan du är borta.

SV

Säker­hetsåtgärder vid
normal drift

EMC-klassifice­ring av apparater

Utrustning med skyddsledare får anslutas endast till nät med skyddsledare och
jordat vägguttag. Ansluts utrustningen till ett nät utan skyddsledare eller till ett
ojordat eluttag, anses det som vårdlöshet. Tillverkaren ansvarar inte för skador
som uppstår på grund av det.

Använd växelriktaren endast enligt den kapslingsklass som anges på märkskyl­ten.

Använd aldrig skadad utrustning.

Låt regelbundet en behörig elektriker kontrollera utrustningens nätanslutning
och att skyddsledaren är funktionsduglig.

Säkerhetsanordningar och komponenter som inte är fullt funktionsdugliga ska
repareras av behörig personal, innan du börjar använda utrustningen.

Koppla aldrig förbi skyddsanordningar och ta aldrig bort dem.

Efter montering krävs en lättåtkomlig nätkontakt.

Apparater av emissionsklass A:

är avsedda endast för användning inom industriområden,

-

kan förorsaka ledningsbundna och strålade störningar inom andra områden.

-

Apparater av emissionsklass B:

uppfyller emissionskraven för bostads- och industriområden. Detta gäller

-

även för bostadsområden som får sin strömförsörjning från det allmänna
lågspänningsnätet.

EMC-klassificering av apparater enligt märkskylt eller tekniska data.

Åtgärder för
elektromagne­tisk kompatibili­tet

Datasäkerhet Användaren ansvarar för datasäkring av ändringar i förhållande till fabriksinställ-

Även om de normerade emissionsgränsvärdena inte överskrids kan i vissa fall
påverkan inom det avsedda användningsområdet uppträda (till exempel om det
finns känsliga apparater i lokalen eller om radio- eller TV-mottagare finns i
närheten).
I sådana fall är arbetsledningen skyldig att vidta lämpliga åtgärder för att elimi­nera störningarna.

ningarna. Tillverkaren ansvarar inte för raderade personliga inställningar.

9

Underhåll Kontrollera före varje start att nätstickkontakten och nätkabeln samt laddkablar-

na och -klämmorna är oskadade.
Rengör vid behov laddarens utsida med en mjuk rengöringsduk med lösningsme­delsfria rengöringsmedel.

Reparation och
underhåll

Ägarens skyldig­heter

Säkerhetstek­nisk kontroll

Endast auktoriserade personer får utföra reparations- och underhållsarbeten.
Använd bara originalreservdelar (gäller även normdelar). Det finns ingen garanti
för att delar från tredje part är konstruerade och tillverkade enligt gällande spe­cifikationer och säkerhetsnormer.

Alla förändringar, installationer och ombyggnader måste ske med tillverkarens
godkännande.

Ägaren åtar sig att se till att de personer som ska använda utrustningen

är väl förtrogna med de gällande föreskrifterna för arbetssäkerhet och före-

-

byggande av olyckor och är utbildade i hur utrustningen ska användas,
har läst och förstått den här användarhandboken, särskilt kapitlet ”Säker-

-

hetsföreskrifter”, och har bekräftat det med en underskrift,
är korrekt utbildade i kraven på arbetsresultat.

-

Kontrollera regelbundet att personalen arbetar på ett säkerhetsmedvetet sätt.

Tillverkaren rekommenderar att användaren utför en säkerhetsteknisk kontroll av
apparaten minst var 12:e månad.

En säkerhetsteknisk kontroll får bara utföras av en behörig elektriker

efter förändringar,

-

efter installationer och ombyggnader,

-

efter reparation, skötsel eller underhåll,

-

åtminstone var 12:e månad.

-

Den säkerhetstekniska kontrollen ska utföras enligt nationella och internationella
normer och riktlinjer.

Närmare information om den säkerhetstekniska kontrollen och kalibreringen kan
du få från din serviceavdelning. Servicekontoret ställer vid förfrågan alla
nödvändiga underlag till förfogande.

Märkningar på
enheten

Omhändertagan-deAvfall som utgörs av eller innehåller elektrisk och elektronisk utrustning måste

CE-märkta enheter uppfyller de grundläggande kraven i gällande direktiv.

Enheter med EAC-kontrollmärket uppfyller kraven i de relevanta normerna för
Ryssland, Vitryssland, Kazakstan, Armenien och Kirgizistan.

insamlas separat och lämnas in för miljövänlig återvinning i enlighet med EU-di­rektivet och nationell lagstiftning. Begagnad utrustning ska lämnas tillbaka till
försäljaren eller via ett godkänt lokalt insamlings- och avfallshanteringssystem.
Korrekt kassering av utrustningen bidrar till en hållbar återanvändning av materi­al. Om detta ignoreras kan det potentiellt få konsekvenser för hälsan/miljön.

Förpackningsmaterial

10

Separat insamling. Kontrollera vilka bestämmelser som gäller i din kommun. Kar­tongens volym ska minskas.

Upphovsrätt Copyrighten för denna användarhandbok tillhör tillverkaren.

Texterna och bilderna uppfyller den senaste tekniken vid tryckningen. Rätt till
ändringar förbehålles. Innehållet i användarhandboken kan inte ligga till grund
för anspråk från köparens sida. Vi tar tacksamt emot förslag till förbättringar och
information om fel i användarhandboken.

SV

11

Allmän information

Förklaring säker­hetsanvisningar

VARNING!

Betecknar en omedelbart hotande fara.

Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.

▶

FARA!

Betecknar en eventuell farlig situation.

Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.

▶

SE UPP!

Betecknar en eventuell skadlig situation.

Om du inte kan avvärja den kan den orsaka lätta eller ringa kropps- och

▶

sakskador.

OBSI!

Anger risk för försämrat arbetsresultat och eventuell skada på utrustningen.

Utförande Teknologin är inbäddad i ett robust hus enligt industristandarden. Den ytterst

kompakta konstruktionen uppfyller alla krav på säkerhetsstandarder, minskar
platsbehovet och skyddar komponenterna under en lång livslängd.

Laddaren är perfekt utrustad för framtiden, då den är försedd med en grafikdis­play, en integrerad datalogger, nya gränssnitt och extra tillval.

Kundspecifik in­formation

Korrekt batteri­konfiguration

Om det finns kundspecifik information till laddaren följer den med vid leveran­sen.

FARA!

Fara råder vid anslutning av olämpliga batterier till utrustningen.

Det kan leda till svåra person- och sakskador till följd av utströmmande gaser,
brand eller explosion.

Anslut endast sådana batterier till laddaren som är lämpliga för laddaren

▶

med avseende på typ och spänning och som uppfyller inställningskraven för
laddaren.
Laddaren får användas endast med litiumjonbatterier som har godkänts av

▶

Fronius.

12

FARA!

Nätanslutning

Fara råder om laddningskablarna är utspridda.

Risk för personskador och snubblingsrisk från hängande eller lösa kablar.

Dra laddningskablarna så att ingen kan snubbla på eller fastna i dem.

▶

FARA!

Fara när laddningskontakten dras ur under pågående laddning.

Det kan leda till svåra person- och sakskador.

Avsluta laddningen genom att trycka på knappen ”Stopp/Start” innan du

▶

drar ut laddningsstickkontakten.
Linda upp kablarna eller häng dem över ett kabelfäste, om det finns ett

▶

sådant, när laddningen är klar.

FARA!

Fara till följd av läckström.

Det kan leda till svåra personskador eller till döden.

Använd om nödvändigt endast jordfelsbrytare av typ B vid anslutning av lad-

▶

daren till elnätet.
Skyddsledarens minimitvärsnitt måste stämma överens med de lokala säker-

▶

hetsbestämmelserna för höga skyddsledarströmmar.
Laddaren har en ökad läckström. Beakta den enligt de nationella föreskrif-

▶

terna under installationen av laddaren.
Läckströmmen anges i förhållande till nätspänningen i kapitlet ”Tekniska da-

▶

ta”.

SV

FARA!

Det råder fara vid felaktig användning.

Det kan leda till svåra person- och sakskador.

Använd de beskrivna funktionerna först när du har läst och förstått följande

▶

dokument i deras helhet:
Bruksanvisningen

▶

Samtliga bruksanvisningar, i synnerhet säkerhetsföreskrifterna, för system-

▶

komponenterna
Bruksanvisningarna och säkerhetsföreskrifterna från batteri- och fordonstill-

▶

verkarna

FARA!

Fara råder vid felaktig eller otillräcklig nätförsörjning.

Det kan leda till svåra person- och sakskador.

Kraven som rör nätförsörjningen enligt kapitlet ”Tekniska data” måste vara

▶

uppfyllda.

13

Korrekt dragning
av nät- och ladd­ningskablar

SE UPP!

Fara vid överhettning på grund av felaktigt dragna nät- eller laddningskablar.

Det finns risk för skador på komponenterna.

Dra nät- och laddningskablarna utan slingor.

▶

Täck inte över nät- och laddningskablarna.

▶

Dra laddningskablar som är längre än 5 m (16 ft. 4.85 in.) separat (bunta inte

▶

ihop dem med andra kablar).
Laddningskablar som är längre än 5 m (16 ft. 4.85 in.) kan vara varmare (var-

▶

ning för heta ytor).
Se noga till i följande situationer att inte laddningskablarna blir varmare på

▶

ytan än 80 °C (176 °F).

- Omgivningstemperaturen är 30 °C (86 °F) eller högre

- Laddningskabelns tvärsnitt är 95 mm2 eller mer

- Laddningskabeln är 5 m (16 ft. 4.85 in.) eller längre
Byte av nät- och laddningskablar får endast utföras av utbildad elektriker.

▶

14

Varningsanvis-

xxxxxxxx

xxxxxxxx

xxxxxxxx

Gerätebezeichnung

xxxx

OVC III

HIGH LEAKAGE CURRENT! Ensure proper grounding

4,001,xxx Setup xxxx xxxx xxxx

Fronius International GmbH

Froniusstraße 1

A-4643 Pettenbach

Austria

Ser. No.:

Part No.:

U

DC nom.

I

DC max.

I

AC max.

U

AC nom.

P

AC max.

Production Date Code

80V

375A

54.0A

3~ NPE 400V 50/60Hz

32290W

Platform G1IP20

Protective class I

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Nur mit zugelassener Lithium Ionen Batterie verwenden!

Always stop charging before you disconnect the charging cable!
Use only with approved lithium ion battery!

Toujours arrêter la charge avant de déconnecter le câble de charge!
Utiliser uniquement avec des batteries lithium-ion agréées!

¡Detener siempre la carga antes de desconectar el cable de carga!
¡Utilizar exclusivamente baterías de iones de litio homologadas!

Interrompere sempre la carica prima di scollegare il cavo di carica!
Utilizzare solo con la batteria agli ioni di litio approvata!

Li

WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO

42,0409,0420

ningar på utrust­ningen

På utrustningens märkskylt finns det ett antal säkerhetssymboler. De får inte tas
bort eller målas över.

På märkskylten finns en 4-siffrig kod som visar tillverkningsdatumet. Om du drar
av 11 från de två första siffrorna får du tillverkningsåret. De två sista veckorna
anger kalenderveckan när utrustningen tillverkades.

Exempel: Värde på märkskylten = 3205
32 - 11 = 21: tillverkningsår 2021
05: kalendervecka 05

SV

Elektriska stötar kan vara dödliga. Endast en av tillverkaren utbildad
servicetekniker får öppna huset. Utrustningen måste skiljas från
elnätet, innan ett arbete med öppet hus får påbörjas. Säkerställ med
hjälp av ett lämpligt mätinstrument att alla elektriskt laddade kompo­nenter (exempelvis kondensatorer) är helt urladdade. Säkerställ att ut­rustningen förblir skild från elnätet tills alla arbeten har avslutats.

Använd funktionerna först efter att hela bruksanvisningen har lästs
igenom.

Håll eventuella antändningskällor, såsom eld, gnistor och öppna lågor,
borta från batteriet.

15

Utrustningen kan förorsaka läckströmmar i skyddsledaren i DC-nätet.
Används en jordfelsbrytare på elnätssidan som skydd mot elstötar,
måste den vara av typ B. Utrustningen har en ökad läckström. Beakta
den enligt de nationella föreskrifterna under installationen av utrust­ningen.

Kasta inte produkten i hushållsavfallet, utan kassera den i enlighet
med de lokala bestämmelserna om bortskaffande av avfall som utgörs
av eller innehåller elektriska eller elektroniska produkter.

16

Varningsanvis-

WARNING Hazardous Voltage

Kondensator Entladezeit < 3 min.

Capacitor discharge time < 3 min.

Décharge de condensateur < 3 min.

Condensador tiempo de descarga < 3 min.

Condensatore tempo di scaricamento < 3 min.

ningar inuti lad­daren

FARA!

Fara på grund av elektrisk ström.

Det kan leda till svåra personskador eller till döden.

Endast en av tillverkaren utbildad servicetekniker får öppna huset.

▶

Stäng av och bryt förbindelsen till elnätet inför arbeten på alla deltagande

▶

apparater och komponenter.
Säkra alla deltagande apparater och komponenter mot återpåslagning.

▶

Kontrollera med ett lämpligt mätinstrument att elektriskt laddade kompo-

▶

nenter (exempelvis kondensatorer) är urladdade, efter att apparaten har
öppnats.
Säkerställ med hjälp av en lätt läsbar och tydlig varningsskylt att apparaten

▶

förblir skild från elnätet, tills att alla arbeten har avslutats.

Inuti laddaren:

SV

17

Uppställnings-

(1) (1)

(2) (2)

villkor

FARA!

Fara råder vid vältande eller fallande systemkomponenter.

Det kan leda till svåra person- och sakskador.

Demontera laddaren från pallen efter leveransen enligt avsnittet ”Borttag-

▶

ning av pall”.
Ställ upp alla systemkomponenter stabilt.

▶

Efter uppställningen måste laddaren fixeras i golvet eller i väggen med hjälp

▶

av en väggfästregel.
Säkerställ alltid vid användning av ett golv- eller väggfäste att samtliga fäste-

▶

lement, även väggfästregeln, sitter fast ordentligt.
Det är inte tillåtet att stapla laddare på varandra, inte heller att ställa andra

▶

föremål ovanpå laddarna.
Säkra laddaren mot att kunna välta under transporten.

▶

Se generellt till att lasten är ordentligt säkrad.

▶

Fixera de aktuella ledningarna i ledningsfästet på baksidan under transpor-

▶

ten.
Ta vid behov bort tippsäkringarna (1) vid transport med truck och undantags-

▶

vis med pallyftare.
På baksidan av laddaren finns det möjlighet att förvara tippsäkringarna (1)

▶

genom att fixera dem med vingmuttrar (2).
Montera vid behov tippsäkringarna (1) igen på de för ändamålet avsedda po-

▶

sitionerna.

Laddaren har godkänts enligt kapslingsklassen IP20, vilket innebär:

Skydd mot inträngning av fasta föremål med en diameter överstigande 12,5

-

mm (0,49 in)
Inget skydd mot vatten

-

Enligt kapslingsklassen IP20 måste laddaren placeras och användas i torra, slut­na rum. Undvik påverkan från väta.

Laddarens tillåtna användningsposition är vågrätt på sockeln.

Kylluft

Laddaren måste placeras på ett sådant sätt, att kylluften kan strömma obehind­rat genom de avsedda öppningarna i huset. Det måste alltid vara ett minimi­avstånd på 0,2 m (7,874 in) till luftinlopps- och luftutloppsöppningarna. Omgiv­ningsluften måste vara fri från följande:

Alltför kraftig dammbelastning

-

Elektriskt ledande partiklar (sot eller metallspån)

-

Värmekällor

-

Insugningen och utströmningen av kylluft sker enligt pilsymbolerna på bilderna
nedan.

18

OBSI!

30 cm (11.81 in.)

Fara råder vid delvis eller fullständigt övertäckta luftinlopps- och luftut­loppsöppningar.

Det kan leda till sakskador.

Uppställning av flera laddare bör göras efter varandra eller förskjutet.

▶

SV

Placeras laddarna i en rad efter varandra utan förskjutning, måste minimi-

avståndet mellan laddarna vara som följer:
30 cm (11.81 in)

19

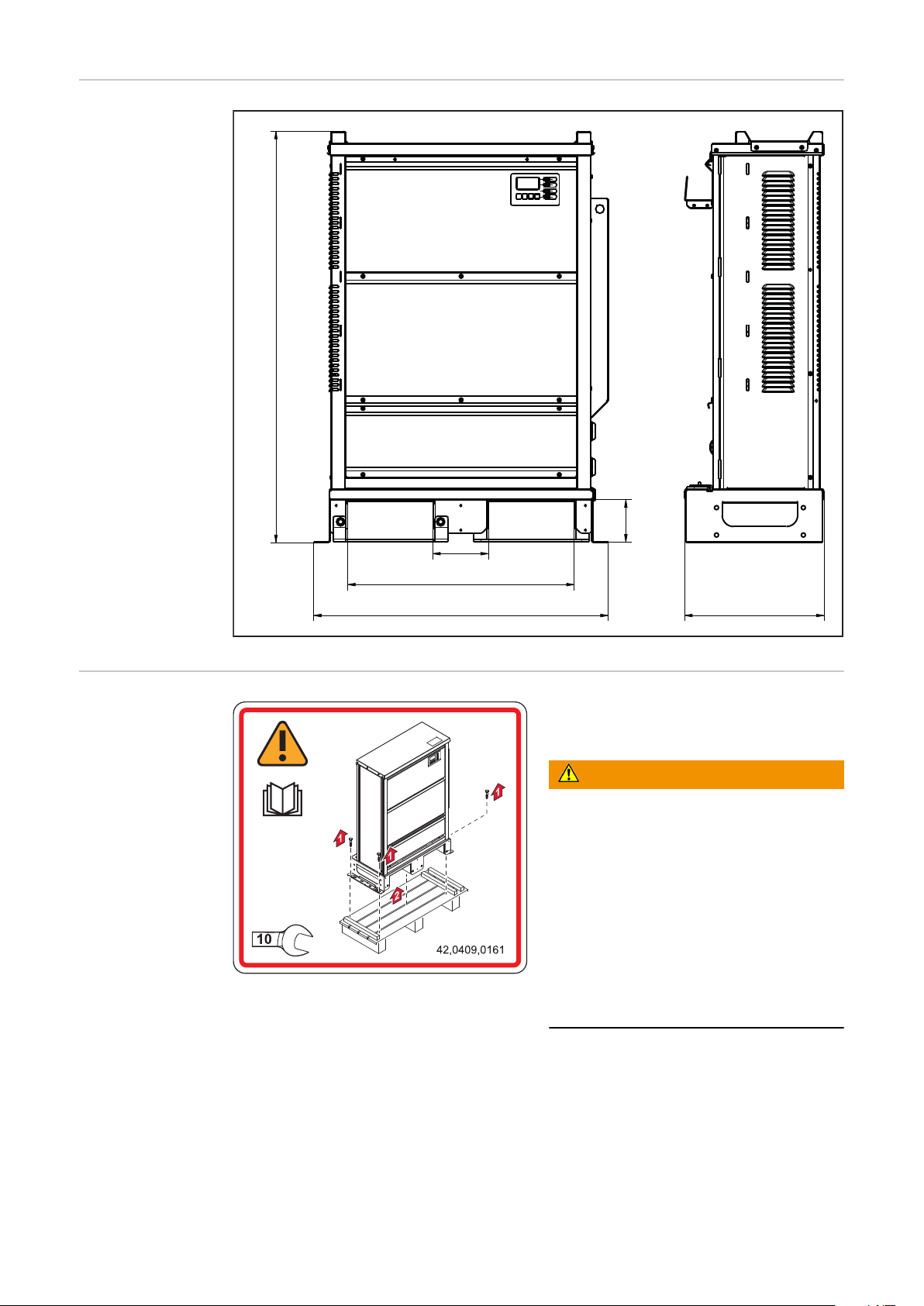

Mått

mm (in.)

780 (30.71) 369 (14.53)

1090 (42.91)

110 (4.33)

600 (23.62)

145 (5.71)

Borttagning av
pall

Demontera laddaren från pallen efter
leveransen.

FARA!

Fara vid användning av laddaren på
pallen.

Det kan leda till svåra person- och
sakskador.

Det är inte tillåtet att använda lad-

▶

daren på pallen.
Efter uppställningen måste ladda-

▶

ren fixeras i golvet eller i väggen
med hjälp av en väggfästregel.
Detaljerad information om

▶

väggfästregeln finns i avsnittet
”Väggmontering”.

20
