Fronius Robacta TC 2000/2000 US/2000 Twin/TC 2000 Twin US Operating Instruction [IT]

Operating Instructions

Robacta TC 2000 Robacta TC 2000 Twin Robacta TC 2000 Ø35 Robacta TC 2000 LH TWIN Robacta TC 2000 US Robacta TC 2000 Twin US Robacta TC 2000 Ø1.181inch US Robacta TC 2000 LH TWIN US

Istruzioni per l'uso

42,0426,0135,IT 026-01022023

Indice

Norme di sicurezza 6

Spiegazione delle avvertenze per la sicurezza 6 In generale 6 Utilizzo conforme alla destinazione d'uso 7 Condizioni ambientali 7 Obblighi del gestore 7 Obblighi del personale 8 Punti particolarmente pericolosi 8 Protezione personale e di terzi 8 Pericoli derivanti dalla corrente di rete e di lavoro 9 Classificazioni di compatibilità elettromagnetica degli apparecchi 10 Misure relative alla compatibilità elettromagnetica 10 Misure di sicurezza sul luogo di installazione e durante il trasporto 11 Misure di sicurezza in condizioni di funzionamento normale 11 Messa in funzione, manutenzione e riparazione 12 Verifiche tecniche per la sicurezza 12 Smaltimento 12 Certificazione di sicurezza 13 Protezione dei dati 13 Diritti d'autore 13

In generale 15

In generale 17

Concezione dell'apparecchio 17 Settori d'impiego 17 Avvertenze riportate sull'apparecchio 17 Tipi di agenti di distacco e relativo utilizzo 19

Principio di funzionamento 20

Principio di funzionamento 20 Illustrazione della densità di ﬂusso magnetico all'interno della bobina pulente per Robacta TC 2000, Robacta TC 2000 US Illustrazione della densità di ﬂusso magnetico all'interno della bobina pulente per Robacta TC 2000 Twin, Robacta TC 2000 Twin US

Fornitura e opzioni 24

In generale 24 Fornitura 24 Opzioni disponibili 24

Trasporto 25

Mezzi di trasporto 25 Avvertenze per il trasporto riportate sull'imballaggio 25

Elementi di comando, attacchi e componenti meccanici 27

Sicurezza 29

Binding del connettore standard I/O (X1) per il comando del robot 30

In generale 30 Binding del connettore I/O standard (X1) 30

Elementi di comando, attacchi e componenti meccanici 32

In generale 32 Pannello di controllo 32 Attacchi e componenti meccanici Robacta TC 2000, Robacta TC 2000 US 34 Attacchi e componenti meccanici Robacta TC 2000 Twin, Robacta TC 2000 Twin US 36

Installazione e messa in funzione 39

Sicurezza 41

Prima della messa in funzione 42

Personale di servizio, personale addetto alla manutenzione 42

Collocazione dell'apparecchio 42 Direttive per l'alimentazione aria compressa 42 Collegamento alla rete elettrica 43

Collegare a vite l'apparecchio di pulitura al sottofondo (fondamento) 44

Fissaggio dell'apparecchio di pulitura con supporto di montaggio alla base 44

Collegamento del cavo di rete 45

Installazione del tagliafilo 46

Installazione del tagliafilo sull'apparecchio di pulitura 46 Diametro massimo del filo 46 Funzionamento del tagliafilo ad azionamento meccanico 46 Funzionamento del tagliafilo ad azionamento elettrico 47

Riempimento della vasca di immersione con l'agente di distacco 48

Riempimento della vasca di immersione con l'agente di distacco 48 Connessione dell'apparecchio di pulitura con il contenitore dell'agente di distacco "Robacta Reamer"

Connessione dell'apparecchio di pulitura con il contenitore dell'agente di distacco "Robac-

ta Reamer" Messa in funzione dell'apparecchio di pulitura 50

In generale 50

Presupposti per la messa in funzione 50

Controllo della distanza tra l’ugello del gas e il corpo della bobina 50 Esecuzione del programma di pulitura - Robacta TC 2000, Robacta TC 2000 US 51

Esecuzione del programma con nebulizzatore dell'agente di distacco - Panoramica 51

Esecuzione del programma con nebulizzatore dell'agente di distacco e vasca di immersio-

ne - Panoramica

Raffreddamento della torcia per saldatura nella vasca di immersione - Descrizione detta-

gliata

Pulitura della punta dell'ugello del gas e del supporto dell'ugello - Descrizione dettagliata 52

Nebulizzazione agente di distacco - Descrizione dettagliata 52

Esecuzione del programma di pulitura con nebulizzatore dell'agente di distacco 54

Esecuzione del programma di pulitura con vasca di immersione 55 Esecuzione del programma di pulitura - Robacta TC 2000 Twin, Robacta TC 2000 Twin US 56

Esecuzione del programma con nebulizzatore dell'agente di distacco - Panoramica 56

Esecuzione del programma con nebulizzatore dell'agente di distacco e vasca di immersio-

ne - Panoramica

Raffreddamento della torcia per saldatura nella vasca di immersione - Descrizione detta-

gliata

Pulitura della punta dell'ugello del gas e del supporto dell'ugello - Descrizione dettagliata 57

Nebulizzazione dell'agente di distacco - Descrizione dettagliata 57

Esecuzione del programma di pulitura con nebulizzatore dell'agente di distacco 58

Esecuzione del programma di pulitura con vasca di immersione 59

Diagnosi e risoluzione degli errori, manutenzione e smaltimento 61

Sicurezza 63

Sicurezza 63 Diagnosi e risoluzione degli errori 65

Diagnosi e risoluzione degli errori 65 Cura, manutenzione e smaltimento 68

Prima di ogni messa in funzione 68

Ogni giorno 68

Ogni settimana 68

Ogni 3 mesi 68

Ogni 6 mesi 69

Ogni 12 mesi 69

Smaltimento 69

Dati tecnici 71

Dati tecnici 73

In generale 73

Robacta TC 2000, Robacta TC 2000 Twin 73

Robacta TC 2000 US, Robacta TC 2000 Twin US 73

Norme di sicurezza

Spiegazione delle avvertenze per la sicurezza

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

▶

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

▶

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni

▶

materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

In generale L'apparecchio è realizzato conformemente agli standard correnti e alle normative

tecniche di sicurezza riconosciute. Tuttavia, il cattivo uso dell'apparecchio può causare pericolo di

lesioni personali o decesso dell'operatore o di terzi

danni all'apparecchio e ad altri beni di proprietà del gestore

lavoro inefficiente con l'apparecchio.

Tutte le persone addette alla messa in funzione, all'utilizzo, alla manutenzione e alla riparazione dell'apparecchio devono

essere in possesso di apposita qualifica

disporre delle competenze necessarie in materia di saldatura automatizzata

e leggere integralmente e osservare scrupolosamente le presenti istruzioni per

l'uso, così come tutte le istruzioni dei componenti del sistema.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali per la prevenzione degli incidenti e per la protezione dell'ambiente in vigore.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio

assicurarsi che siano sempre leggibili

non danneggiarle

non rimuoverle

non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio, consultare il capitolo "In generale" nelle istruzioni per l'uso dell'apparecchio stesso. Prima di mettere in funzione l'apparecchio, eliminare tutti i guasti che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

Utilizzo conforme alla destinazione d'uso

Condizioni ambientali

Utilizzare l'apparecchio esclusivamente per operazioni che rientrino nell'utilizzo conforme alla destinazione d'uso.

L'apparecchio è destinato esclusivamente all'esecuzione della pulitura elettromagnetica delle torce per saldatura Fronius. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni insorti in conseguenza di tale mancanza.

L'utilizzo conforme alla destinazione d'uso comprende anche

la lettura integrale e l'osservanza di tutte le avvertenze contenute nelle istru-

zioni per l'uso la lettura integrale e l'osservanza di tutte le avvertenze relative alla sicurezza

e ai pericoli l'osservanza delle attività di ispezione e manutenzione.

L'apparecchio è progettato per l'utilizzo nei settori dell'industria e dell'artigianato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivare dall'impiego in ambienti domestici.

Il produttore, inoltre, non si assume alcuna responsabilità per risultati di lavoro imperfetti o errati.

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Obblighi del gestore

Gamma di temperatura dell'aria ambiente:

durante l'utilizzo: da 0°C a +40°C (da 32 °F a 104 °F)

durante il trasporto e lo stoccaggio: da -25°C a +55°C (da -13 °F a 131 °F)

Umidità dell'aria relativa:

fino al 50% a 40°C (104 °F)

fino al 90% a 20 °C (68 °F)

Aria ambiente: priva di polvere, acidi, sostanze o gas corrosivi ecc.

Altitudine sul livello del mare: fino a 2000 m (6500 ft)

Il gestore è tenuto a far utilizzare l'apparecchio esclusivamente a persone che

siano a conoscenza delle norme fondamentali in materia di sicurezza sul la-

voro e di prevenzione degli incidenti e siano in grado di maneggiare l'apparecchio abbiano letto e compreso le presenti istruzioni per l'uso, in particolare il capi-

tolo "Norme di sicurezza", e abbiano sottoscritto una dichiarazione in cui si afferma di aver letto e compreso quanto sopra siano state addestrate per soddisfare i requisiti imposti per i risultati di lavo-

ro.

Occorre verificare regolarmente che il personale lavori in conformità con le norme di sicurezza.

Obblighi del personale

Prima di iniziare un lavoro, tutte le persone incaricate di lavorare con l'apparecchio sono tenute a

osservare le norme fondamentali in materia di sicurezza sul lavoro e di pre-

venzione degli incidenti leggere le presenti istruzioni per l'uso, in particolare il capitolo "Norme di si-

curezza", e sottoscrivere una dichiarazione in cui affermino di aver compreso e di impegnarsi ad osservare quanto detto.

Prima di lasciare la postazione di lavoro, assicurarsi che anche durante la propria assenza non possano verificarsi lesioni personali o danni materiali.

Punti particolarmente pericolosi

Non sostare nella zona di lavoro del robot.

Integrare sempre l'apparecchio in un sistema di sicurezza appositamente preposto all'interno di un'area messa in sicurezza.

Se all'interno dell'area si eseguono lavori di allestimento e di manutenzione, assicurarsi che

l'intero impianto sia disattivato per tutta la durata della permanenza in que-

st'area e che rimanga spento per evitare la messa in funzione accidentale, ad esem-

pio in seguito ad un errore di comando

Oltre alle presenti istruzioni per l'uso, osservare le norme di sicurezza del produttore del robot.

Le coperture e le parti laterali devono essere aperte/rimosse solo per il tempo strettamente necessario all'esecuzione dei lavori di manutenzione e riparazione.

Durante il funzionamento

accertarsi che tutte le coperture siano chiuse e tutte le parti laterali montate

correttamente. tenere tutte le coperture e le parti laterali chiuse.

Protezione personale e di terzi

I campi elettromagnetici possono avere effetti nocivi sulla salute che non sono ancora noti:

Effetti sullo stato di salute delle persone vicine, ad esempio portatori di pa-

cemaker, protesi metalliche e apparecchi acustici. Divieto generale per i portatori di pacemaker: i portatori di pacemaker devo-

no consultare il proprio medico prima di lavorare con l'apparecchio o di sostare nelle sue immediate vicinanze Divieto generale per i portatori di protesi metalliche: i portatori di protesi me-

talliche devono consultare il proprio medico prima di lavorare con l'apparecchio o di sostare nelle sue immediate vicinanze.

I campi magnetici prodotti dall'elevata intensità di corrente possono scaraventare fuori dall'apertura di pulitura parti ferromagnetiche, come ad esempio depositi di spruzzi. Per prevenire lesioni, indossare sempre occhiali protettivi dotati di protezione laterale e non guardare mai dentro l'apertura di pulitura con l'apparecchio acceso.

L’utilizzo dell'apparecchio comporta numerosi pericoli, ad esempio:

dispersione di scintille e pezzi di metallo caldi

lesioni agli occhi o alla pelle dovute all'irradiazione dell'arco voltaico

pericoli elettrici derivanti dalla corrente di rete e di saldatura

maggiore inquinamento acustico

fumi di saldatura e gas dannosi.

Per l’utilizzo dell’apparecchio, indossare appositi indumenti protettivi che presentino le seguenti caratteristiche:

non infiammabile

isolante e asciutto

che copra l'intero corpo, integro e in buono stato

casco protettivo

pantaloni privi di risvolti.

L'abbigliamento protettivo include, tra l'altro:

schermo protettivo dotato di filtri a norma per proteggere gli occhi e il volto

dai raggi UV, dal calore e dalla dispersione di scintille occhiali protettivi a norma, dotati di protezione laterale, indossati dietro lo

schermo protettivo calzature robuste e isolanti anche sul bagnato

guanti appositi per la protezione delle mani (isolanti dall'elettricità, protettivi

contro il calore). Per ridurre l'inquinamento acustico ed evitare eventuali lesioni, indossare una

protezione per l'udito.

Le persone, in particolare i bambini, devono essere allontanate durante l'utilizzo degli apparecchi e il processo di saldatura. Tuttavia, se sono presenti persone nelle vicinanze

istruirle su tutti i pericoli (pericolo di accecamento dovuto all'arco voltaico,

pericolo di lesioni dovuto alla dispersione di scintille, fumi di saldatura nocivi, disturbi da rumore, possibili pericoli derivanti dalla corrente di rete o saldatura, possibili pericoli derivanti dai campi elettromagnetici, possibili pericoli derivanti dal campo magnetico dell'apertura di pulitura, da componenti mossi meccanicamente, dalla miscela di aria compressa e agente di distacco fuoriuscente dall'apertura di pulitura, dalla dispersione di trucioli e simili, ecc.), mettere a disposizione mezzi protettivi adeguati oppure

predisporre pareti e tende protettive adeguate.

Pericoli derivanti dalla corrente di rete e di lavoro

Una scossa elettrica costituisce sempre un rischio per la vita e può risultare mortale.

Non toccare i componenti sotto tensione all'interno e all'esterno dell'apparecchio.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Sostituire immediatamente collegamenti allentati, cavi e conduttori fusi, danneggiati o sottodimensionati.

Non avvolgere cavi o conduttori attorno al corpo o a parti del corpo.

Mettere in funzione l'apparecchio solo se regolarmente collegato sul lato di uscita.

Utilizzare l'apparecchio esclusivamente su una rete dotata di conduttore di terra e con una presa che disponga di un contatto per tale conduttore.

Costituisce un atto di grave negligenza utilizzare l'apparecchio su una rete priva di conduttore di terra. Il produttore non si assume alcuna responsabilità per i danni insorti in conseguenza di tale mancanza.

Far controllare regolarmente la funzionalità del conduttore di terra della linea di alimentazione della rete e dell'apparecchio da un elettricista qualificato.

Spegnere gli apparecchi non utilizzati.

Scollegare la spina di rete prima di eseguire interventi sull'apparecchio.

Apporre sull'apparecchio un cartello di segnalazione chiaramente leggibile e comprensibile recante il divieto di reinserire la spina di rete e di rimettere in funzione l'apparecchio.

Dopo l'apertura dell'apparecchio:

scaricare tutti i componenti che accumulano cariche elettriche

accertarsi che tutti i componenti dell'apparecchio siano privi di corrente.

In caso di lavori su componenti conduttori di tensione, chiedere l'assistenza di una seconda persona che possa spegnere tempestivamente l'interruttore principale.

Le viti del corpo esterno costituiscono un collegamento al conduttore di terra adatto alla messa a terra del corpo stesso. Esse non possono in nessun caso essere sostituite da altre viti senza un collegamento affidabile al conduttore di terra.

Classificazioni di compatibilità elettromagnetica degli apparecchi

Misure relative alla compatibilità elettromagnetica

Gli apparecchi di Classe A:

Sono previsti solo per l'impiego negli ambienti industriali.

Possono causare, in altri ambienti, interferenze di alimentazione e dovute a

radiazioni.

Gli apparecchi di Classe B:

Soddisfano i requisiti concernenti le emissioni in ambienti domestici e indu-

striali. Ciò vale anche per gli ambienti domestici in cui l'approvvigionamento di energia ha luogo dalla rete pubblica di bassa tensione.

La classificazione di compatibilità elettromagnetica degli apparecchi viene effettuata in conformità con le indicazioni riportate sulla targhetta o nei dati tecnici.

Attenzione al campo elettromagnetico! I campi elettromagnetici possono provocare danni alla salute non ancora noti.

Il gestore è responsabile di assicurare che non si verifichino interferenze elettromagnetiche sulle apparecchiature elettriche ed elettroniche. Nel caso in cui vengano accertate interferenze elettromagnetiche, il gestore è tenuto ad adottare le misure necessarie per eliminarle.

Verificare e valutare eventuali problemi, nonché l'immunità alle interferenze, delle apparecchiature presenti nell'ambiente circostante in conformità con le disposizioni nazionali e internazionali:

dispositivi di sicurezza

linee di rete, di trasmissione di segnali e dei dati

dispositivi per l'elaborazione dei dati e per le telecomunicazioni

apparecchiature per la misurazione e la calibratura

lo stato di salute delle persone vicine

Misure di supporto per evitare problemi di compatibilità elettromagnetica:

Alimentazione di rete

1. In caso di interferenze elettromagnetiche nonostante il collegamento al-

la rete sia a norma, adottare misure aggiuntive (ad esempio, l'utilizzo di filtri di rete adeguati).

Schermatura, se necessaria

2. Schermare le altre apparecchiature presenti nell'ambiente circostante

Schermare l'intero impianto di saldatura

Non portare con sé supporti dati magnetici o elettronici:

i campi magnetici derivanti dal funzionamento dell'apparecchio potrebbero danneggiare i supporti dati magnetici o elettronici. Non portare con sé orologi e oggetti di metallo. Gli orologi potrebbero dan-

neggiarsi a causa del funzionamento dell'apparecchio.

Misure di sicurezza sul luogo di installazione e durante il trasporto

Il rovesciamento di un apparecchio può costituire un pericolo mortale! Disporre l'apparecchio in modo sicuro su una base piana e solida

È consentito un angolo d'inclinazione massima di 10°.

Nei locali a rischio di incendio ed esplosione sono in vigore norme speciali

osservare le disposizioni nazionali e internazionali vigenti in materia.

Attraverso le istruzioni aziendali interne e controlli, assicurarsi che l'ambiente circostante alla postazione di lavoro sia sempre pulito e ordinato.

Installare e far funzionare l'apparecchio unicamente in conformità alla classe di protezione indicata sulla targhetta.

Montare l'apparecchio mantenendo tutto intorno ad esso una distanza di almeno 0,5 m (19,69 in.) da pareti, apparecchi nelle vicinanze o altri oggetti.

Montare l'apparecchio a una distanza minima di 1 m (40 in.) dai cavi dei sistemi di elaborazione elettronica dei dati, dai cavi di comando e dal processo di saldatura.

Installare l'apparecchio in modo che gli spruzzi di saldatura non possano raggiungere l'apparecchio di pulitura.

Prima di ogni trasporto dell'apparecchio, scaricare tutto l'agente di distacco.

Durante il trasporto dell'apparecchio, provvedere a che vengano rispettate le direttive e le norme antinfortunistiche nazionali e regionali vigenti. Questo vale in particolar modo per le direttive concernenti i rischi durante il trasporto e la spedizione.

Misure di sicurezza in condizioni di funzionamento normale

Dopo il trasporto e prima della messa in funzione, procedere assolutamente a un'ispezione visiva dell'apparecchio per verificare l'eventuale presenza di danni. Far riparare eventuali danni da personale qualificato dell'assistenza prima di mettere in funzione l'apparecchio.

Far funzionare l'apparecchio solo se tutti i dispositivi di sicurezza risultano perfettamente funzionanti. In caso contrario, vi è pericolo di

lesioni personali o decesso dell'operatore o di terzi,

danni all'apparecchio e ad altri beni materiali del gestore

lavoro inefficiente con l'apparecchio.

Prima della messa in funzione dell'apparecchio, far riparare i dispositivi di sicurezza non perfettamente funzionanti.

Mai disattivare o eludere i dispositivi di sicurezza.

Prima di mettere in funzione l'apparecchio, assicurarsi che non vi sia pericolo per nessuno.

Controllare l'apparecchio almeno una volta alla settimana per verificare l'assenza di danni visibili dall'esterno e la funzionalità dei dispositivi di sicurezza.

Utilizzare esclusivamente agenti di distacco originali adatti del produttore.

Maneggiando l'agente di distacco, osservare i dati riportati sulle schede dei

dati di sicurezza dei prodotti. Le schede dei dati di sicurezza degli agenti di distacco si ottengono presso il proprio centro di assistenza oppure tramite la home page del produttore. Non miscelare l'agente di distacco del produttore con altri agenti di distacco.

In caso di danni verificatisi utilizzando altri agenti di distacco, è esclusa ogni

responsabilità da parte del produttore e decadono tutti i diritti di garanzia. Smaltire gli agenti di distacco esausti nel rispetto delle disposizioni nazionali

e internazionali vigenti in materia.

Messa in funzione, manutenzione e riparazione

Verifiche tecniche per la sicurezza

Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza.

Utilizzare esclusivamente pezzi di ricambio e pezzi soggetti a usura originali

(anche per i componenti normalizzati). Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizza-

zione del produttore. Sostituire immediatamente i componenti le cui condizioni non risultino otti-

mali. Al momento dell'ordine, indicare esattamente la denominazione e il numero

di disegno riportati nell'elenco dei pezzi di ricambio, nonché il numero di serie dell'apparecchio.

Le viti del corpo esterno costituiscono il collegamento al conduttore di terra per la messa a terra dei componenti del corpo esterno. Utilizzare sempre viti del corpo esterno originali nella quantità adeguata con la coppia indicata.

Il produttore consiglia di far eseguire sull'apparecchio verifiche tecniche per la sicurezza con frequenza almeno annuale.

Si consiglia di far eseguire le verifiche tecniche per la sicurezza da un elettricista qualificato

dopo qualsiasi modifica

dopo l'aggiunta di pezzi o adattamenti

dopo interventi di riparazione, cura e manutenzione

almeno una volta l'anno.

Attenersi alle norme e alle disposizioni nazionali e internazionali vigenti in materia di verifiche tecniche per la sicurezza.

Informazioni più dettagliate sulle verifiche tecniche per la sicurezza e sulla calibratura sono disponibili presso il proprio centro di assistenza, che mette a disposizione dei richiedenti la documentazione necessaria.

Smaltimento I rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti sepa-

ratamente e riciclati in modo compatibile con l'ambiente conformemente alla Direttiva UE e alla legge nazionale applicabile. Le apparecchiature usate devono essere restituite al distributore o tramite un sistema di raccolta e smaltimento locale autorizzato. Un corretto smaltimento della vecchia apparecchiatura favorisce il

riciclaggio sostenibile delle risorse materiali. Ignorare questa indicazione può avere potenziali impatti sulla salute/ambiente.

Imballaggi

Raccolta differenziata. Controllare le norme del proprio Comune. Ridurre il volume del cartone.

Certificazione di sicurezza

Protezione dei dati

Diritti d'autore I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produtto-

Gli apparecchi provvisti di marcatura CE soddisfano i requisiti fondamentali stabiliti dalla direttiva sulla bassa tensione e sulla compatibilità elettromagnetica (ad esempio le norme di prodotto pertinenti della serie di normative EN 60 974).

Fronius International GmbH dichiara che l'apparecchio è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile sul sito Internet: http://www.fronius.com.

Gli apparecchi dotati di certificazione CSA sono conformi ai requisiti previsti dalle norme pertinenti per il Canada e gli Stati Uniti.

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.

re.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al momento della stampa. Con riserva di modifiche. L'acquirente non può vantare alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.

In generale

Concezione dell'apparecchio

Settori d'impiego

Gli apparecchi di pulitura della serie Robacta TC 2000 sono stati concepiti per pulire una moltitudine di torce per saldatura di svariate forme. I componenti sono alloggiati in un corpo robusto. La costruzione compatta ne consente il montaggio negli spazi più ristretti (ad es. nelle celle robot). Inoltre, gli apparecchi di pulitura sono stati costruiti in modo da consentire l'utilizzo del supporto di montaggio e dei connettori I/O standard (X1) di Robacta TC 1000 senza doverli adattare.

Robacta TC 2000

Gli apparecchi di pulitura sono pressoché esenti da manutenzione in quanto non presentano pezzi soggetti a sollecitazione meccanica.

L'apparecchio di pulitura serve per la pulitura di torce per saldatura in applicazioni automatizzate con acciaio. L'apparecchio di pulitura è concepito per essere utilizzato

nel settore automobilistico e relativo indotto

nella costruzione di apparecchiature

nella costruzione di impianti chimici

nell'industria meccanica

nella costruzione di veicoli su rotaia

nei cantieri navali

Avvertenze riportate sull'apparecchio

L'apparecchio è dotato di simboli di sicurezza e di una targhetta, che non vanno rimossi né sovrascritti. I simboli forniscono avvertenze sul cattivo uso dell'apparecchio, da cui possono risultare gravi lesioni personali e danni materiali.

AVVISO! Pericolo di lesioni gravi dovute a:

campo magnetico dell'apertura di pulitura

miscela di aria compressa e agente di distacco in uscita

dall'apertura di pulitura dispersione di frammenti (trucioli ecc.)

componenti meccanici in movimento.

Durante i lavori di manutenzione e assistenza, togliere tensione e pressione all'apparecchio.

Utilizzare le funzioni descritte solo dopo aver letto integralmente e compreso i seguenti documenti:

le presenti istruzioni per l'uso

tutte le istruzioni per l'uso dei componenti del sistema, in par-

ticolare le norme di sicurezza.

Utilizzare solo in ambienti chiusi

Indossare una protezione per gli occhi

Vietato ai portatori di pacemaker

Tipi di agenti di distacco e relativo utilizzo

AVVERTENZA!

Gli agenti di distacco non sono compresi nella fornitura.

Tipi di agente di distacco e relativo utilizzo:

Agenti di distacco "Robacta TC Cool +" per l'immersione della torcia per sal-

datura nella vasca di immersione Agente di distacco "Robacta Reamer" per la nebulizzazione della torcia per

saldatura dopo il processo di pulitura

Si consiglia di utilizzare la vasca di immersione per:

torce per saldatura raffreddate a gas

torce per saldatura raffreddate ad acqua nella classe di potenza superiore

(ugelli del gas molto caldi)

Si consiglia di nebulizzare la torcia per saldatura con l'agente di distacco "Robacta Reamer" per tutte le applicazioni.

Principio di funzionamento

4,5

3,5

20 25 30 35 40

45 50

(2)

(1)

Principio di funzionamento

Non appena l'apparecchio di pulitura è collegato alla rete, si accende l'indica-

tore Tensione di rete. I condensatori, che immagazzinano l'energia per il processo di pulitura, sono scarichi e nessuna uscita viene azionata.

AVVERTENZA!

Affinché il processo di carica dei condensatori possa iniziare, l'apparecchio di pulitura deve essere collegato alla rete e al comando del robot. Inoltre, deve essere impostato il segnale "Quick Stop".

Prima della carica dei condensatori viene eseguito un controllo della tempe-

ratura degli apparecchi. Se quest'ultima rientra nella gamma di tolleranza, i condensatori si caricano per eseguire un processo di pulitura. In caso di superamento della temperatura d'esercizio, si accende l'indicatore Surriscaldamento. Il processo di carica dei condensatori avviene solo quando gli apparecchi si sono raffreddati alla temperatura d'esercizio consentita.

Già dopo un tempo di carica di 20 secondi, sul comando del robot viene

emesso il segnale "Ready"; sull'apparecchio lampeggia l'indicatore Pronto per lo scaricamento. Quando i condensatori sono completamente carichi, l'indicatore si accende con luce fissa. Anche se dopo 20 secondi sull'apparecchio non è ancora disponibile la densità massima di ﬂusso magnetico, è possibile avviare il processo di pulitura (processo di scaricamento) mediante il segnale "Cleaning Start". A scopo di messa a punto si può anche attivare manualmente il processo di pulitura mediante il tasto Scarica posto sull'apparecchio. Dopo un tempo di carica di 50 secondi è disponibile la densità massima di ﬂusso magnetico per il processo di pulitura. Consultare il diagramma seguente per il rapporto esatto dei tempi di carica rispetto alla densità di ﬂusso magnetico disponibile.

(1) Densità di ﬂusso magnetico disponibile (Tesla) (2) Tempo di carica (secondi)

Al termine del processo di pulitura l'esecuzione del programma ricomincia

con il controllo della temperatura dell'apparecchio. Se un processo di pulitura non si è svolto correttamente, viene emesso il segnale "Error". L'apparecchio di pulitura avvia di nuovo il processo di carica dei condensatori. In presenza del messaggio "Ready" che conferma la disponibilità alla pulitura, può essere avviato un secondo processo di pulitura.

AVVERTENZA!

Se il comando del robot disattiva il segnale "Quick Stop" durante l'esecuzione del programma, l'esecuzione del programma dell'apparecchio di pulitura si interrompe immediatamente. Per ragioni di sicurezza i condensatori vengono scaricati tramite la bobina pulente.

Nella vasca di immersione, il riempimento automatico attraverso il contenito-

re dell'agente di distacco "Robacta TC Cool +" garantisce un livello di riempimento ottimale della vasca. Una volta svuotato il contenitore dell'agente di distacco "Robacta TC Cool +", scende il livello di riempimento nella vasca di immersione. Il sensore livello di riempimento rileva l'abbassamento del livello ottimale e si accende l'indicatore Livello di riempimento. Sul comando del robot viene contemporaneamente emesso il segnale "Fluid Level Control".

La funzione di pulitura dell'apparecchio di pulitura continua a essere di-

sponibile anche quando si accende l'indicatore Livello di riempimento.

Illustrazione

0 % 100 %

50 mm

1.97 in.

10 mm

0.39 in.

15 mm

0.59 in.

(1) (2) (3)

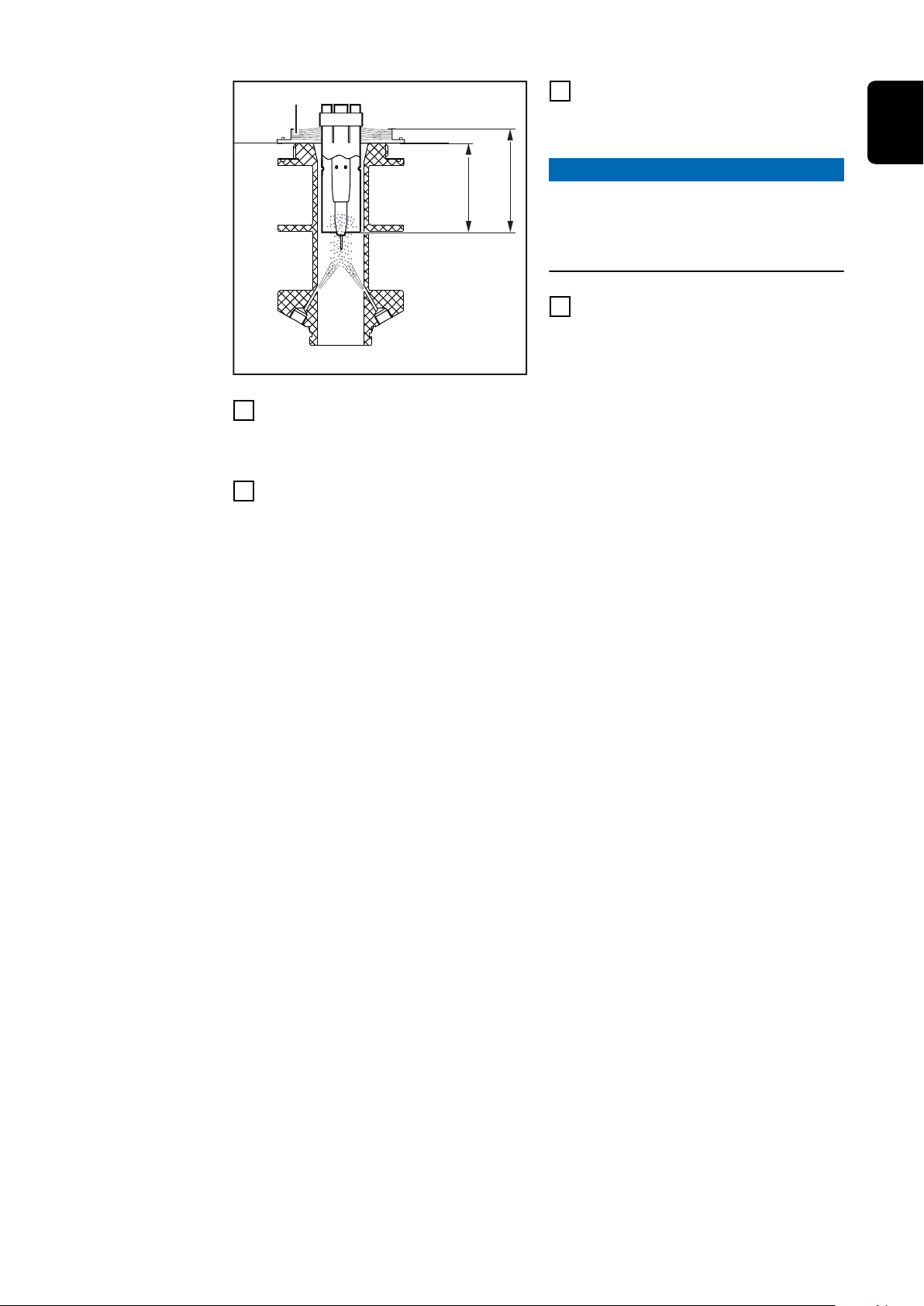

della densità di ﬂusso magnetico all'interno della bobina pulente per Robacta TC 2000, Robacta TC 2000 US

A seconda delle esigenze, agendo sulla profondità di immersione della torcia per saldatura nella bobina pulente è possibile regolare la densità del ﬂusso magnetico in modo che agisca più o meno intensamente sulle singole zone della torcia stessa.

AVVERTENZA!

Per il funzionamento dell'apparecchio di pulitura, utilizzare i dati relativi alla profondità di immersione della torcia ricavandoli dall'esecuzione del programma.

(1) Bobina pulente

(2) Diagramma della densità di ﬂusso magnetico disponibile

(3) Profondità di immersione del corpo torcia nella bobina pulente

Illustrazione

0 % 100 %

54 mm

2.13 in.

14 mm

0.55 in.

19 mm

0.75 in.

(1) (2) (3)

della densità di ﬂusso magnetico all'interno della bobina pulente per Robacta TC 2000 Twin, Robacta TC 2000 Twin US

AVVERTENZA!

Per il funzionamento dell'apparecchio di pulitura, utilizzare i dati relativi alla profondità di immersione della torcia ricavandoli dall'esecuzione del programma.

(1) Bobina pulente

(2) Diagramma della densità di ﬂusso magnetico disponibile

(3) Profondità di immersione del corpo torcia nella bobina pulente

Fornitura e opzioni

In generale L'apparecchio di pulitura può essere utilizzato insieme a diversi dispositivi opzio-

nali. A seconda del settore d'impiego, è pertanto possibile ottimizzare varie fasi del processo di lavoro.

Fornitura

Opzioni disponibili

Apparecchio di pulitura con vasca di immersione e gruppo di pulitura integra-

to Connettore I/O standard (X1) senza cavo

4 viti per il montaggio dell'apparecchio di pulitura sul supporto di montaggio

Opzioni disponibili per l'apparecchio di pulitura

Supporto di montaggio (disponibile in varie altezze)

Tagliafilo

Kit di montaggio tagliafilo

Kit di installazione nebulizzatore dell'agente di distacco

Interfaccia robot

Trasporto

Mezzi di traspor-toPer il trasporto dell'apparecchio utilizzare i seguenti mezzi:

elevatore a forche, con l'apparecchio su pallet

carrello elevatore, con l'apparecchio su pallet

manuale

PERICOLO!

La caduta di apparecchi e oggetti

Possono verificarsi gravi lesioni personali e danni materiali.

In caso di trasporto mediante elevatore a forche o carrello elevatore, assicu-

▶

rare l'apparecchio contro le cadute accidentali. Non invertire il senso di marcia, frenare o accelerare bruscamente.

▶

Avvertenze per il trasporto riportate sull'imballaggio

PRUDENZA!

Pericolo dovuto al trasporto improprio.

Possono verificarsi danni materiali.

Osservare le avvertenze per il trasporto riportate sull'imballaggio dell'appa-

▶

recchio.

Elementi di comando, attacchi e

componenti meccanici

Sicurezza

Sicurezza Osservare le norme di sicurezza riportate di seguito quando si utilizzano tutte le

funzioni descritte al capitolo "Elementi di comando, attacchi e componenti meccanici"!

PERICOLO!

Pericolo derivante dal cattivo uso dell'apparecchio e dall'esecuzione errata dei lavori.

Possono verificarsi gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere e comprendere il presente documento.

▶

Leggere e comprendere tutte le istruzioni per l'uso dei componenti del siste-

▶

ma, in particolare le norme di sicurezza.

Binding del connettore standard I/O (X1) per il comando del robot

In generale

Binding del connettore I/O standard (X1)

PERICOLO!

Pericolo derivante dalla corrente elettrica.

Può causare gravi lesioni personali e danni materiali.

L'apparecchio di pulitura deve restare privo di tensione fino alla completa

▶

conclusione dell'installazione.

AVVERTENZA!

Per evitare eventuali disturbi, mantenere i cavi tra l'apparecchio di pulitura e il comando del robot quanto più possibile corti.

Il connettore standard I/O (X1) per la connessione dell'apparecchio di pulitura al comando del robot è compreso nella fornitura. Adattare il fascio di cablaggio al sistema di attacco del comando del robot.

PERICOLO!

Pericolo dovuto all'attivazione imprevista dell'apparecchio di pulitura o dei componenti del sistema.

Può causare gravi lesioni personali e danni materiali.

Occupare l'ingresso del segnale Quick Stop solo con HIGH, oppure

▶

Occupare l'ingresso del segnale Quick Stop solo con LOW.

▶

AVVERTENZA!

A seconda di quanto richiesto all'applicazione con robot, non occorre utilizzare tutti i segnali in ingresso e in uscita (comandi).

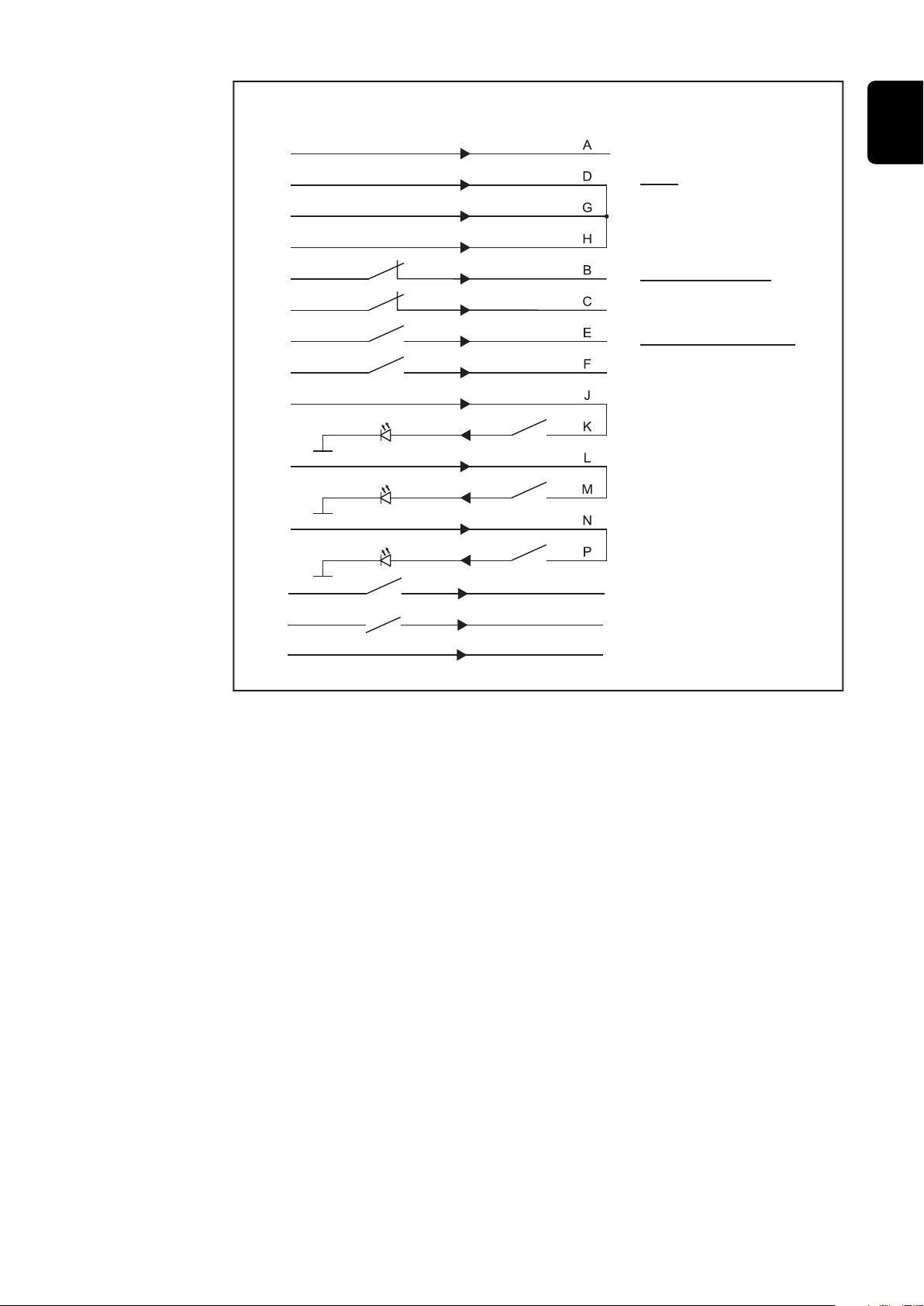

I segnali in ingresso e in uscita di volta in volta sottolineati nel grafico seguente rappresentano il numero minimo di comandi da utilizzare.

Not assigned

HIGH - Quick Stop

+24 V

Roboter

+24 V

+24 V max. 20 mA

+24 V

GND

LOW - Quick Stop

GND

HIGH - Cleaning Start

LOW - Cleaning Start

GND

Supply Voltage

Ready

Supply Voltage

Fluid Level Control

Supply Voltage

Cleaning Error

CT atcaboR

Spray In

GND

Wire Cutter

Binding del connettore I/O standard (X1)

Elementi di comando, attacchi e componenti mec-

(1)

(2)

(3) (4)

(5)

canici

In generale Tutte le funzioni dell'apparecchio di pulitura sono attivate dal comando del ro-

bot. Per la messa a punto del funzionamento, è possibile attivare manualmente il processo di pulitura sul pannello di controllo.

AVVERTENZA!

Le singole figure possono discostarsi leggermente dall'aspetto esteriore dell'apparecchio in uso.

Il funzionamento degli elementi di comando e degli attacchi è tuttavia identico.

Pannello di controllo

(1) Indicatore Tensione di rete

si accende se l'apparecchio è alimentato con tensione di rete

AVVERTENZA!

Se i condensatori all'interno dell'apparecchio sono carichi, questi si scaricano automaticamente non appena l'apparecchio è scollegato dalla rete. Il tempo di scarica dura ca. 1 secondo.

(2) Indicatore Surriscaldamento

si accende quando l'apparecchio si riscalda eccessivamente

AVVERTENZA!

Dopo l'accensione di questo indicatore è ancora possibile eseguire un processo di pulitura. Solo dopo essersi raffreddato alla temperatura di esercizio, l'apparecchio si carica per il processo di pulitura successivo.

(3) Indicatore Livello di riempimento

si accende

quando il livello di riempimento della vasca di immersione scende al di

sotto del livello minimo quando la vasca di immersione non viene utilizzata e pertanto al suo

interno non è presente alcun agente di distacco.

AVVERTENZA!

Se si utilizza la vasca di immersione, rabboccare immediatamente l'agente di distacco non appena sia acceso l'indicatore Livello di riempimento.

AVVERTENZA!

La funzione di pulitura di Robacta TC continua a essere disponibile anche se l'indicatore Livello di riempimento è acceso.

(4) Tasto Scarica

premendo brevemente il tasto, l'apparecchio di pulitura esegue le seguenti funzioni:

viene azionato il processo di pulitura

premendo a lungo il tasto, l'apparecchio di pulitura esegue le seguenti funzioni in sequenza:

viene azionato il processo di pulitura

1. viene attivato il tagliafilo

2. dall'apertura di pulitura viene spruzzata una miscela composta da aria

3. compressa e agente di distacco

AVVERTENZA!

Affinché l'apparecchio di pulitura esegua le funzioni sopra elencate, è necessario che il segnale "Quick Stop" sia impostato e che pertanto i condensatori siano carichi.

(5) Indicatore Pronto per la pulitura

si accende quando l'apparecchio è pronto per eseguire la pulitura.

Attacchi e com-

(4) (5)

(2)

(3)

(1)

(6)

(7) (8)

(9)

(10)

ponenti meccanici Robacta TC 2000, Robacta TC 2000 US

Lato anteriore dell'apparecchio

Lato posteriore dell'apparecchio

(1) Sensore livello di riempimento

monitora il livello di riempimento dell'agente di distacco all'interno della vasca di immersione.

(2) Apertura di pulitura con all'interno ugelli di spruzzo dell'agente di distac-

co e guarnizione per le spazzole

per pulire l'ugello del gas e l'interno della torcia per saldatura per umettare l'ugello del gas e l'interno della torcia per saldatura con l'agente di distacco.

AVVERTENZA!

Per evitare una eccessiva contaminazione dell'apparecchio, azionarlo solo con la guarnizione per le spazzole!

(3) Vasca di immersione con vasca di raccolta

AVVERTENZA!

Se non si utilizza la vasca di immersione, accertarsi che all'interno di essa non vi siano residui di agente di distacco!

AVVERTENZA!

Se si utilizza la vasca di immersione, accertarsi che al suo interno vi sia sempre agente di distacco a sufficienza (verificare che l'indicatore Livello di riempimento sia sempre spento)!

(4) Presa attacco standard I/O (X1)

(5) Attacco del cavo di rete

(6) Cavità per il supporto del tagliafilo

per agganciare il supporto del tagliafilo all'apparecchio di pulitura.

(7) Tubo di scarico

per lo svuotamento della vasca di immersione.

(8) Attacco nebulizzatore agente di distacco

(11)

(12)

da collegare con il contenitore dell'agente di distacco "Robacta Reamer"; per spruzzare la miscela di aria compressa e agente di distacco nell'apertura di pulitura.

(9) Presa attacco tagliafilo

per il comando elettrico del tagliafilo.

(10) Attacco per l'aria compressa

per l'alimentazione di aria compressa dell'apparecchio di pulitura.

(11) Supporto di montaggio (opzio-

ne)

(12) Recipiente di raccolta per i resi-

dui di saldatura

Attacchi e com-

(4) (5)

(2)

(3)

(1)

(6)

(7) (8)

(9)

(10)

ponenti meccanici Robacta TC 2000 Twin, Robacta TC 2000 Twin US

Lato anteriore dell'apparecchio

Lato posteriore dell'apparecchio

(1) Sensore livello di riempimento

monitora il livello di riempimento dell'agente di distacco all'interno della vasca di immersione.

(2) Apertura di pulitura con all'interno ugelli di spruzzo dell'agente di distac-

per pulire l'ugello del gas e l'interno della torcia per saldatura per umettare l'ugello del gas e l'interno della torcia per saldatura con l'agente di distacco.

(3) Vasca di immersione con vasca di raccolta

AVVERTENZA!

Se non si utilizza la vasca di immersione, accertarsi che all'interno di essa non vi siano residui di agente di distacco!

AVVERTENZA!

Se si utilizza la vasca di immersione, accertarsi che al suo interno vi sia sempre agente di distacco a sufficienza (verificare che l'indicatore Livello di riempimento sia sempre spento)!

(4) Presa attacco standard I/O (X1)

(5) Attacco del cavo di rete

(6) Cavità per il supporto del tagliafilo

per agganciare il supporto del tagliafilo all'apparecchio di pulitura.

(7) Tubo di scarico

per lo svuotamento della vasca di immersione.

(8) Attacco nebulizzatore agente di distacco

da collegare con il contenitore dell'agente di distacco "Robacta Reamer"; per spruzzare la miscela di aria compressa e agente di distacco nell'apertura di pulitura.

(9) Presa attacco tagliafilo

(11)

(12)

per il comando elettrico del tagliafilo.

(10) Attacco per l'aria compressa

per l'alimentazione di aria compressa dell'apparecchio di pulitura.

(11) Supporto di montaggio (opzio-

ne)

(12) Recipiente di raccolta per i resi-

dui di saldatura

Installazione e messa in funzione

Sicurezza

Sicurezza Eseguendo tutte le operazioni descritte al capitolo "Installazione e messa in fun-

zione", osservare le norme di sicurezza di seguito riportate!

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale qualificato dell'assistenza Fronius. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

Pericolo dovuto all'avvio automatico delle macchine.

Può causare gravi lesioni personali e danni materiali.

Oltre alle presenti istruzioni per l'uso, osservare le norme di sicurezza fornite

▶

dal produttore del robot e del sistema di saldatura. Assicurarsi che siano rispettate tutte le misure di sicurezza previste nell'area

▶

di lavoro del robot, le quali devono essere mantenute in efficienza per tutta la durata della propria permanenza nella suddetta area.

PERICOLO!

Pericolo dovuto alla corrente e ai componenti meccanici in movimento.

Può causare gravi lesioni personali e danni materiali.

Prima di intervenire sull'apparecchio di pulitura o sui componenti del sistema

▶

a esso collegati, scollegare l'alimentazione di aria compressa e tensione lato utente dall'apparecchio di pulitura e dai componenti del sistema ad esso collegati. Assicurarsi che l'alimentazione di aria compressa e di tensione lato utente re-

▶

sti scollegata dall'apparecchio di pulitura e dai componenti del sistema a esso collegati fino alla conclusione di tutti i lavori.

PERICOLO!

Se l'apparecchio di pulitura viene alimentato con tensione e/o aria compressa, sussiste il pericolo di lesioni gravi dovute a: campo magnetico dell'apertura di pulitura dispersione di frammenti (trucioli, ecc.) miscela di aria compressa e agente di distacco in uscita dall'apertura di pulitura tagliafilo attivato.

Può causare gravi lesioni personali e danni materiali. Qualora occorra lavorare sull'apparecchio di pulitura mentre questo è alimentato con tensione e/o aria compressa, prendere le seguenti misure di sicurezza:

Tenere lontani dall'apparecchio tutti i componenti ferromagnetici (ad es. gli

▶

utensili). Tenere lontano il corpo, in particolare le mani, il viso e i capelli, ma anche

▶

eventuali oggetti e tutti gli indumenti dall'apertura di pulitura e dal tagliafilo Indossare una protezione per l'udito.

▶

Indossare occhiali protettivi dotati di protezione laterale.

▶

Prima della messa in funzione

Personale di servizio, personale addetto alla manutenzione

Collocazione dell'apparecchio

PERICOLO!

Pericolo dovuto all'avvio automatico delle macchine.

Possono verificarsi gravi lesioni personali e danni materiali.

L'apparecchio deve essere sempre utilizzato/manutenuto da 1 persona.

▶

Assicurarsi che solo 1 persona si trovi nella zona di lavoro dell'apparecchio

▶

durante l'esecuzione di interventi sullo stesso.

L'apparecchio è collaudato secondo la classe di protezione IP 21 che prevede:

protezione contro la penetrazione di corpi estranei solidi di diametro superio-

re a 12,5 mm (.49 in.) protezione dalle gocce d'acqua che cadono verticalmente.

L'apparecchio non deve essere installato e utilizzato all'aperto. I componenti elettrici integrati devono essere protetti dall'azione diretta dell'umidità.

AVVERTENZA!

Montare l'apparecchio ad una distanza minima di 1 m (40 in.) dal sistema EDP, dalle linee di controllo e dal processo di saldatura.

Direttive per l'alimentazione aria compressa

AVVERTENZA!

Montare l'apparecchio ad una distanza di almeno 0,5 m (19.69 in.) da pareti, apparecchi adiacenti o altri oggetti.

AVVERTENZA!

Installare l'apparecchio in modo che gli spruzzi di saldatura non possano raggiungere l'apparecchio di pulitura.

Per garantire il regolare funzionamento dell'apparecchio di pulitura, è necessario soddisfare le seguenti direttive relative all'alimentazione aria compressa:

sistema di alimentazione aria compressa dotato di limitatore di pressione e

filtro dell'aria compressa qualità dell'aria compressa conforme alla norma ISO 8573-1:2001, classe 7 4

3, Aria strumenti

concentrazione di particelle solide £ 10 mg/m punto di rugiada in pressione vapore £ + 3 °C

concentrazione d'olio £ 1 mg/m

Collegamento alla rete elettrica

PRUDENZA!

L'installazione elettrica sottodimensionata

può causare danni materiali.

La linea di rete e il relativo fusibile devono essere predisposti conformemen-

▶

te all'alimentazione elettrica disponibile. A tal proposito, si applicano i dati tecnici indicati sulla targhetta.

PRUDENZA!

Pericolo derivante da una tensione di rete errata.

Può causare gravi danni materiali.

Se la tensione di rete non rientra nelle tolleranze riportate nei dati tecnici,

▶

non collegare in alcun caso l'apparecchio alla rete elettrica.

L'apparecchio di pulitura è predisposto per il funzionamento con la tensione di rete indicata sulla targhetta. Per il fusibile necessario per la linea di rete, consultare il paragrafo "Dati tecnici". Se la versione dell'apparecchio in uso non dispone di cavi o spine di rete già collegati, procedere al rispettivo montaggio conformemente alle norme nazionali vigenti.

Collegare a vite l'apparecchio di pulitura al sotto-

fondo (fondamento)

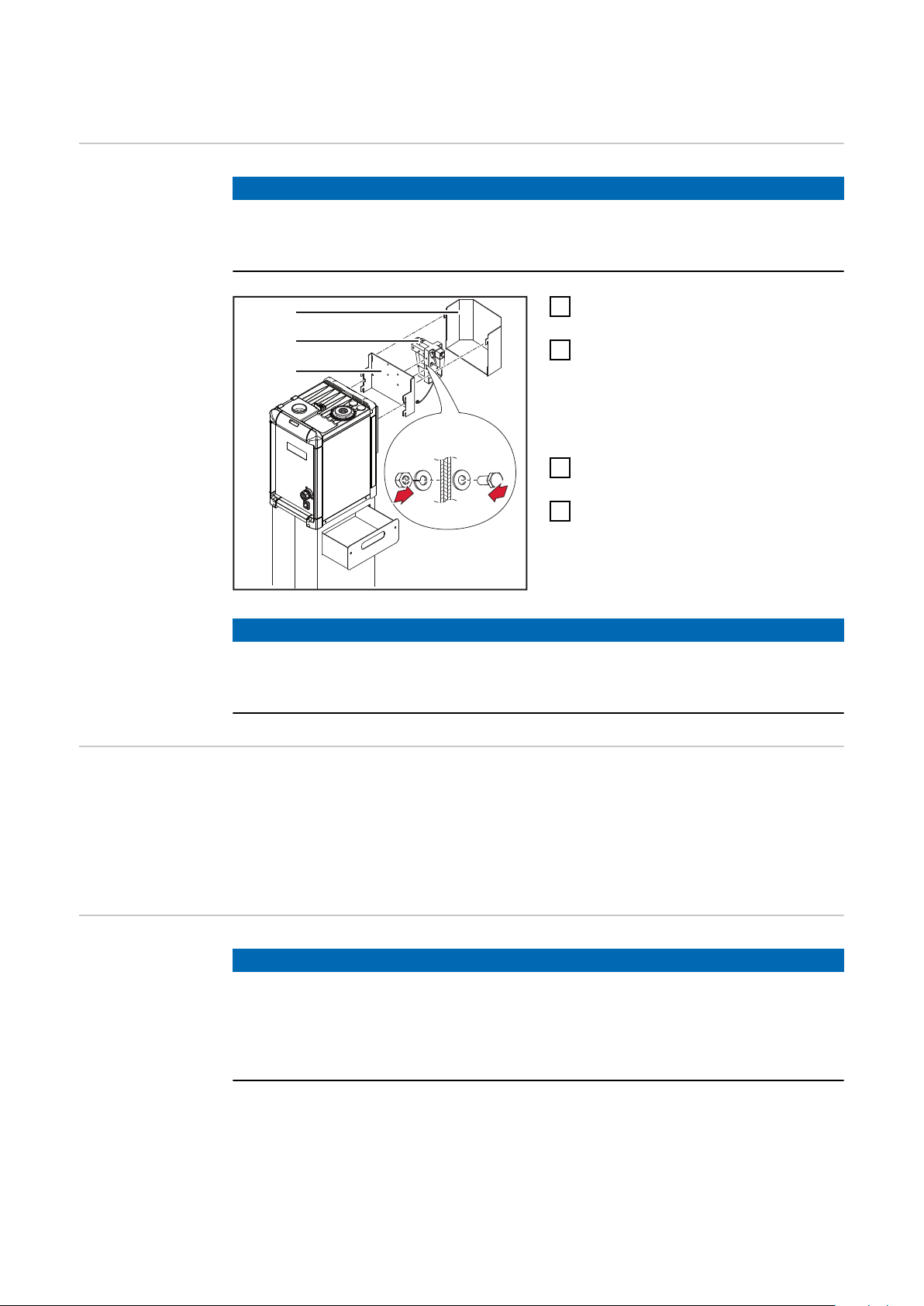

Fissaggio dell'apparecchio di pulitura con supporto di montaggio alla base

PERICOLO!

Il ribaltamento o la caduta degli apparecchi.

può causare gravi lesioni personali e danni materiali.

L'apparecchio deve essere installato solo con il supporto di montaggio appo-

▶

sitamente previsto. Il materiale di fissaggio necessario per collegare il supporto di montaggio alla

▶

base varia in funzione della base stessa. Il materiale di fissaggio necessario per collegare il supporto di montaggio alla

▶

base non è compreso nella fornitura del supporto. Le viti comprese nella fornitura del supporto di montaggio non sono adatte ad avvitare il supporto di montaggio alla base. È responsabilità del montatore scegliere correttamente il materiale di fissaggio adatto.

Collocare il supporto di montaggio disponibile in opzione su una base piana,

solida e antivibrante.

Posizionare il supporto di montaggio in modo tale che la corsa del robot

verso l'apparecchio di pulitura collocato sul supporto sia quanto più possibile breve.

Avvitare bene il supporto di montaggio alla base con il materiale di fissaggio

prescelto.

Posizionare l'apparecchio di pulitu-

ra sul supporto di montaggio. Fissare saldamente l'apparecchio

di pulitura al supporto di montaggio con 4 viti, utilizzando le viti fornite insieme all'apparecchio stesso

Collegamento del cavo di rete

Collegamento del cavo di rete:

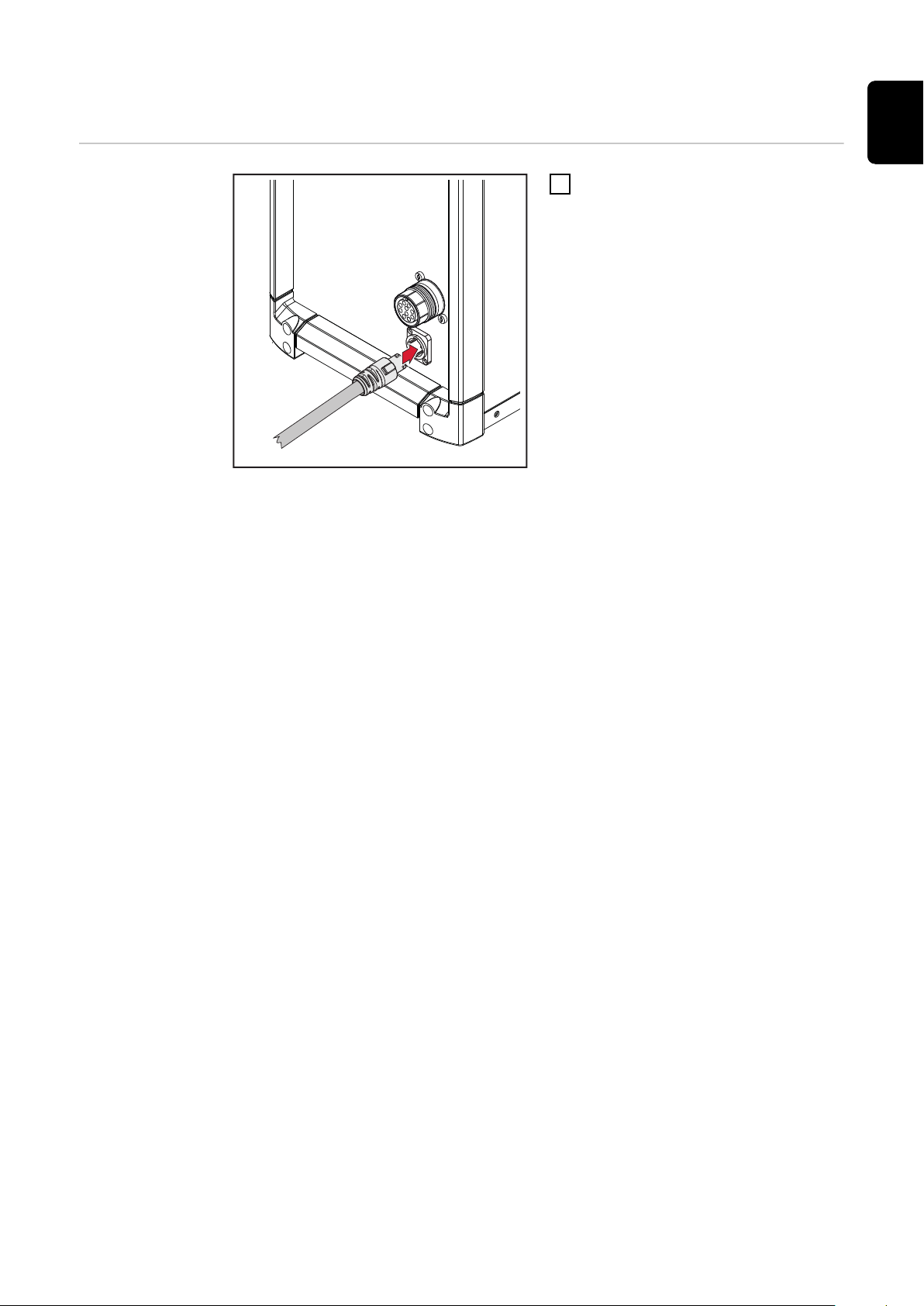

Collegare il cavo di rete

Ruotare il cavo di rete di 45°

verso destra, fino a sentire il fermo scattare in posizione

Installazione del tagliafilo

(1)

(2)

(3)

2 x

Installazione del tagliafilo sull'apparecchio di pulitura

AVVERTENZA!

L'installazione del tagliafilo per le applicazioni tradizionali (un elettrodo a filo) deve essere eseguita esattamente come per le applicazioni Twin (due elettrodi a filo), come descritto di seguito.

Agganciare il supporto del tagliafi-

lo (1) all'apparecchio di pulitura. Fissare il tagliafilo (2) al supporto

(1) con 2 viti, 2 rosette, 2 rondelle elastiche e 2 dadi, come illustrato; è responsabilità del montatore scegliere correttamente viti, rosette, rondelle elastiche e dadi adatti.

Agganciare la copertura (3) al sup-

porto (1) Utilizzando un tagliafilo ad aziona-

mento elettrico: collegare il cavo di collegamento del tagliafilo all'attacco tagliafilo sull'apparecchio di pulitura

AVVERTENZA!

Diametro massimo del filo

Funzionamento del tagliafilo ad azionamento meccanico

L'apparecchio di pulitura non può alimentare con aria compressa il tagliafilo.

Provvedere all'alimentazione di aria compressa del tagliafilo utilizzando un'apposita linea di alimentazione aria compressa aggiuntiva.

Per le applicazioni tradizionali (un elettrodo a filo) è possibile tagliare con il rispettivo tagliafilo elettrodi a filo con diametro fino a 1,6 mm (0.063 in.).

Per le applicazioni Twin (due elettrodi a filo) è possibile tagliare contemporaneamente con il rispettivo tagliafilo due elettrodi a filo con diametro fino a 1,6 mm (0.063 in.).

AVVERTENZA!

I tagliafilo per le applicazioni Twin possono distinguersi esteriormente con facilità dal grafico seguente.

Il funzionamento del tagliafilo per le applicazioni tradizionali (un elettrodo a filo) e per le applicazioni Twin (due elettrodi a filo) è identico, come descritto di seguito.

(1)

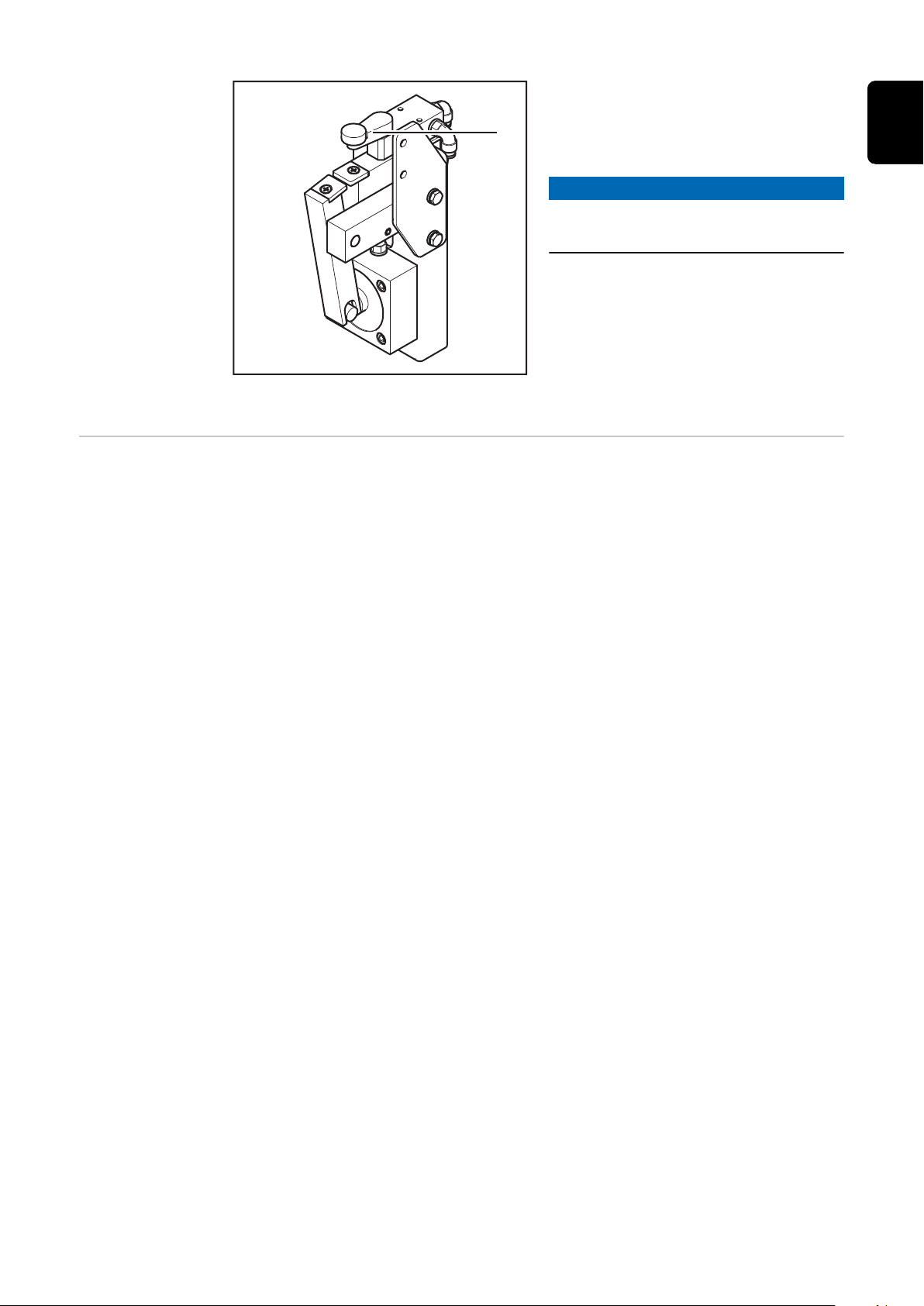

Tagliafilo ad azionamento meccanico per applicazioni tradizionali (con un elettrodo a filo)

Se un corpo torcia spinge lateralmente la leva della valvola (1) con l'ugello del gas di oltre 15°, il tagliafilo viene attivato e l'elettrodo a filo tagliato.

AVVERTENZA!

L'elettrodo a filo viene tagliato durante lo spostamento del corpo torcia.

Funzionamento del tagliafilo ad azionamento elettrico

L'apertura e la chiusura del tagliafilo ad azionamento elettrico vengono azionate mediante un segnale attivo del comando del robot.

Riempimento della vasca di immersione con

3 421

l'agente di distacco

Riempimento della vasca di immersione con l'agente di distacco

AVVERTENZA!

Utilizzare esclusivamente l'agente di distacco "Robacta TC Cool +" del produttore.

La composizione di questo agente è formulata specificamente per l'utilizzo con Robacta TC. L'utilizzo di altri prodotti non garantisce il funzionamento ottimale.

Ribaltare verso l'esterno l'alloggiamento del contenitore dell'agente di distac-

co "Robacta TC Cool +" con il contenitore vuoto Togliere il contenitore vuoto dell'agente di distacco "Robacta TC Cool +" e

smaltirlo secondo le norme nazionali Aprire un nuovo contenitore dell'agente di distacco "Robacta TC Cool +" e in-

filarlo nell'apposito alloggiamento Richiudere con cautela l'alloggiamento del contenitore dell'agente di distacco

"Robacta TC Cool +" con il contenitore riempito sopra la vasca di immersione

Il livello di riempimento ottimale viene prodotto automaticamente

AVVERTENZA!

Ogni settimana, manutenere la vasca di immersione come segue:

estrarre la vasca di raccolta dalla vasca di immersione e smaltire le impurità

▶

raccolte Controllare la consistenza dell'agente di distacco "Robacta TC Cool +". Se

▶

l'agente di distacco "Robacta TC Cool +" risultasse denso, riempire aggiungendo acqua pulita, mescolandola all'agente Verificare la presenza di impurità sul sensore del livello di riempimento posto

▶

nella vasca di immersione e pulirlo, se necessario

AVVERTENZA!

Manutenere ogni 3 mesi la vasca di immersione come segue:

scaricare l'agente di distacco dalla vasca di immersione

▶

estrarre la vasca di raccolta dalla vasca di immersione e smaltire le impurità

▶

raccolte pulire la vasca di immersione e la vasca di raccolta

▶

riempire la vasca di immersione con nuovo agente di distacco

▶

Assicurarsi di non danneggiare il sensore livello di riempimento durante l'esecuzione degli interventi!

Connessione dell'apparecchio di pulitura con il

contenitore dell'agente di distacco "Robacta Reamer"

Connessione dell'apparecchio di pulitura con il contenitore dell'agente di distacco "Robacta Reamer"

AVVERTENZA!

Utilizzare esclusivamente l'agente di distacco "Robacta Reamer" del produttore.

La composizione di questo agente è formulata specificamente per l'utilizzo con Robacta TC. L'utilizzo di altri prodotti non garantisce il funzionamento ottimale.

AVVERTENZA!

Il tempo di spruzzatura dell'agente di distacco deve essere impostato sul comando del robot.

Il tempo di spruzzatura selezionato non può essere inferiore a 0,5 secondi. Si consiglia un tempo di spruzzatura di ~ 0,7 secondi. Il tempo di spruzzatura necessario può variare a seconda delle dimensioni dell'ugello del gas.

Messa in funzione dell'apparecchio di pulitura

In generale

Presupposti per la messa in funzione

AVVERTENZA!

La mancata umettazione dell'interno della torcia per saldatura può comportare l'accumulo continuo di impurità all'avvio della saldatura.

Prima di ogni avvio del funzionamento automatico umettare l'interno della torcia per saldatura con l'agente di distacco "Robacta Reamer" del produttore.

Per ottenere risultati di pulitura ottimali, attenersi alle indicazioni seguenti:

umettare sempre con agente di distacco l'interno della torcia per saldatura

rispettare le fasi di pulitura indicate

rispettare le posizioni di pulitura indicate

durante la pulitura, soffiare la torcia per saldatura con aria compressa (ma

non mentre l'agente di distacco viene spruzzato all'interno della torcia per saldatura)

AVVERTENZA!

L'apparecchio di pulitura non asporta singoli spruzzi di piccole dimensioni.

I piccoli spruzzi di saldatura non compromettono però il processo di saldatura.

Per la messa in funzione dell'apparecchio di pulitura è necessario soddisfare i seguenti presupposti:

apparecchio di pulitura saldamente fissato al sottofondo mediante viti

se presente, contenitore dell'agente di distacco collegato all'apparecchio di

pulitura se utilizzata, vasca di immersione riempita con l'agente di distacco "Robacta

TC Cool +" se presente, tagliafilo installato e alimentato con aria compressa

apparecchio di pulitura collegato alla rete

se l'apparecchio di pulitura è stato collegato al contenitore dell'agente di di-

stacco "Robacta Reamer", stabilita l'alimentazione di aria compressa all'apparecchio di pulitura apparecchio di pulitura collegato al comando del robot

Controllo della distanza tra l’ugello del gas e il corpo della bobina

Se la torcia per saldatura si trova nella bobina (a una profondità di immersione corretta), deve essere possibile spostare la torcia in tutte le direzioni. Per il controllo, è necessario che la torcia possa essere spinta sensibilmente con una mano in tutte e quattro le direzioni senza venire a contatto con la parete della bobina.

Esecuzione del programma di pulitura - Robacta

max. 75 mm

(2.95 in.)

(1)

TC 2000, Robacta TC 2000 US

Esecuzione del programma con nebulizzatore dell'agente di distacco - Panoramica

Esecuzione del programma con nebulizzatore dell'agente di distacco e vasca di immersione - Panoramica

Raffreddamento della torcia per saldatura nella vasca di immersione - Descrizione dettagliata

Saldatura

1. Pulitura della punta dell'ugello del gas e del supporto dell'ugello

2. Nebulizzazione dell'agente di distacco

3. Saldatura

Saldatura

1. Raffreddamento della torcia per saldatura nella vasca di immersione

2. Pulitura della punta dell'ugello del gas e del supporto dell'ugello

3. Nebulizzazione dell'agente di distacco

4. Saldatura

L'immersione della torcia per saldatura molto calda nell'agente di distacco "Robacta TC Cool / Robacta TC Cool MD" apporta i seguenti vantaggi:

il deposito di spruzzi sull'ugello del gas si scioglie

la torcia viene ulteriormente raffreddata

l'agente antiaderente contenuto nell'agente di distacco "Robacta TC Cool /

Robacta TC Cool MD" previene nuove contaminazioni

A seconda dell'applicazione, lasciare la torcia per saldatura per ca. 1-4 secon-

di nella vasca di immersione in modo tale che l'aria presente nella torcia possa fuoriuscire, raffreddandola a sufficienza

Riportare la torcia per saldatura nella posizione iniziale sulla vasca di immer-

sione Lasciare sgocciolare la torcia per saldatura per ca. 1-4 secondi o soffiarla con

aria compressa mediante il pacchetto tubi ﬂessibili prima di riportarla nella posizione iniziale di pulitura

Dopo la saldatura, posizionare la

torcia a ca. 50 mm (1.97 in.) sopra la vasca di immersione

AVVERTENZA!

Immergere la torcia per saldatura al massimo per 75 mm (2.95 in.) nella vasca di immersione. I fori per il gas (1) devono rimanere asciutti.

Immergere verticalmente la torcia

per saldatura nella vasca di immersione

Pulitura della

60 mm

( 2.36 in.)

50 mm

( 1.97 in.)

(1)

punta dell'ugello del gas e del supporto dell'ugello

- Descrizione dettagliata

AVVERTENZA!

Durante il processo di pulitura, soffiare la torcia per saldatura con aria compressa tramite il pacchetto tubi ﬂessibili; le impurità e l'agente di distacco in eccesso vengono rimossi.

AVVERTENZA!

Assicurarsi che l'ugello del gas non tocchi mai i componenti del corpo esterno dell'apertura di pulitura.

Posizionare la torcia per saldatura

a ca. 50 mm (1.97 in.) al di sopra dell'apertura di pulitura e in modo centrico rispetto al centro dell'apertura di pulitura

AVVERTENZA!

Se è montata la guarnizione per spazzole (1), osservare il punto di riferimento modificato per il posizionamento della torcia per saldatura.

Nebulizzazione agente di distacco - Descrizione dettagliata

Portare la torcia per saldatura in posizione di pulitura, in verticale.

Vedere il grafico

Attivare la pulitura e lasciare la torcia per saldatura in posizione di pulitura

per ca. 1 secondo.

L'applicazione uniforme di un agente di distacco comporta i seguenti vantaggi:

l'adesione degli spruzzi di saldatura si riduce

si previene la formazione di nuove impurità

AVVERTENZA!

Se è montata la guarnizione per spazzole (1), osservare il punto di riferimento modificato per il posizionamento della torcia per saldatura.

AVVERTENZA!

Assicurarsi che l'ugello del gas non tocchi mai i componenti del corpo esterno dell'apertura di pulitura.

75 mm

( 2.95 in.)

65 mm

( 2.56 in.)

(1)

Portare la torcia per saldatura in

posizione di nebulizzazione

Vedere il grafico

AVVERTENZA!

Durante il processo di nebulizzazione non deve essere soffiata fuori aria compressa attraverso la torcia per saldatura.

Nebulizzare la torcia per saldatura

con l'agente di distacco per ca. 0,7 secondi.

Portare la torcia per saldatura in posizione iniziale sopra l'apertura di pulitura

(circa 50 mm (1.97 in.)) e al centro rispetto all'apertura di pulitura stessa.

Il processo di pulitura è terminato e la torcia per saldatura è di nuovo

pronta all'uso.

Accertarsi che sull'ugello del gas non si sia accumulata una quantità eccessi-

va di agente separatore (senza formazione di gocce). In questo caso:

ridurre il tempo di nebulizzazione oppure

dopo il processo di pulitura, soffiare la torcia per saldatura con aria com-

pressa attraverso il pacchetto tubi ﬂessibili

Esecuzione del programma di pulitura con nebulizzatore dell'agente di distacco

Inizio

Programma "Pulizia della

torcia per saldatura"

Avanzare in posizione C

Avanzare in posizione E

Set 1

Attendere 0,5 s

Set 2

Attendere 0,5 s

Reset 1

Set 1 / Reset 1 Soffiare aria compressa attraverso la torcia per saldatura

Set 2 / Reset 2 Segnale "Avvio pulizia"

Set 3 / Reset 3 Segnale "Nebulizzare agente di distacco"

Reset 2

Avanzare in posizione F

Set 3

Attendere 0,7 s

Reset 3

Avanzare in posizione C

Fine

Esecuzione del programma di pulitura con vasca di immersione

Avvio

Programma "Pulizia della

torcia per saldatura"

Avanzare in posizione A

Avanzare in posizione B

Attendere 1-4 s

Avanzare in posizione A

Attendere 1-4 s

Avanzare in posizione C

Avanzare in posizione E

Set 1 / Reset 1 Soffiare aria compressa attraverso la torcia per saldatura Set 2/Reset 2 Segnale "Avvio pulizia"

Set 3 / Reset 3 Segnale "Nebulizzare agente di distacco"

= 10 cm/s

max

(236.22 ipm)

Set 1

Attendere 0,5 s

Set 2

Attendere 0,5 s

Reset 1

Reset 2

Avanzare in posizione F

Set 3

Attendere 0,7 s

Reset 3

Avanzare in posizione C

Fine

Esecuzione del programma di pulitura - Robacta

max. 75 mm (2.95 in.)

(1)

TC 2000 Twin, Robacta TC 2000 Twin US

Esecuzione del programma con nebulizzatore dell'agente di distacco - Panoramica

Esecuzione del programma con nebulizzatore dell'agente di distacco e vasca di immersione - Panoramica

Raffreddamento della torcia per saldatura nella vasca di immersione - Descrizione dettagliata

Saldatura

1. Pulitura della punta dell'ugello del gas e del supporto dell'ugello

2. Nebulizzazione dell'agente di distacco

3. Saldatura

Saldatura

1. Raffreddamento della torcia per saldatura nella vasca di immersione

2. Pulitura della punta dell'ugello del gas e del supporto dell'ugello

3. Nebulizzazione dell'agente di distacco

4. Saldatura

L'immersione della torcia per saldatura molto calda nell'agente di distacco "Robacta TC Cool / Robacta TC Cool MD" apporta i seguenti vantaggi:

il deposito di spruzzi sull'ugello del gas si scioglie

la torcia viene ulteriormente raffreddata

l'agente antiaderente contenuto nell'agente di distacco "Robacta TC Cool /

Robacta TC Cool MD" previene nuove contaminazioni

A seconda dell'applicazione, lasciare la torcia per saldatura per ca. 1-4 secon-

di nella vasca di immersione in modo tale che l'aria presente nella torcia possa fuoriuscire, raffreddandola a sufficienza

Riportare la torcia per saldatura nella posizione iniziale sulla vasca di immer-

sione Lasciare sgocciolare la torcia per saldatura per ca. 1-4 secondi o soffiarla con

aria compressa mediante il pacchetto tubi ﬂessibili prima di riportarla nella posizione iniziale di pulitura

Dopo la saldatura, posizionare la

torcia a ca. 50 mm (1.97 in.) sopra la vasca di immersione

AVVERTENZA!

Immergere la torcia per saldatura al massimo per 75 mm (2.95 in.) nella vasca di immersione. I fori per il gas (1) devono rimanere asciutti.

Immergere verticalmente la torcia

per saldatura nella vasca di immersione

Pulitura della

55 mm

(2.17 in.)

55 mm

(2.17 in.)

punta dell'ugello del gas e del supporto dell'ugello

- Descrizione dettagliata

AVVERTENZA!

Durante il processo di pulitura, soffiare la torcia per saldatura con aria compressa tramite il pacchetto tubi ﬂessibili; le impurità e l'agente di distacco in eccesso vengono rimossi.

AVVERTENZA!

Assicurarsi che l'ugello del gas non tocchi mai i componenti del corpo esterno dell'apertura di pulitura.

Posizionare la torcia per saldatura

a ca. 50 mm (1.97 in.) al di sopra dell'apertura di pulitura e in modo centrico rispetto al centro dell'apertura di pulitura

Portare la torcia per saldatura in

posizione di pulitura/posizione di nebulizzazione, in verticale.

Vedere il grafico.

Attivare la pulitura e attendere per

ca. 1 secondo.

Nebulizzazione dell'agente di distacco - Descrizione dettagliata

L'applicazione uniforme di un agente di distacco comporta i seguenti vantaggi:

l'adesione degli spruzzi di saldatura si riduce

si previene la formazione di nuove impurità.

AVVERTENZA!

Assicurarsi che l'ugello del gas non tocchi mai i componenti del corpo esterno dell'apertura di pulitura.

Mantenere la posizione di pulitura/

posizione di nebulizzazione

Vedere il grafico.

AVVERTENZA!

Durante il processo di nebulizzazione non deve essere soffiata fuori aria compressa attraverso la torcia per saldatura.

Nebulizzare la torcia per saldatura

con l'agente di distacco per ca. 0,7 secondi.

Portare la torcia per saldatura in posizione iniziale sopra l'apertura di pulitura

(circa 50 mm (1.97 in.)) e in modo centrico rispetto al centro dell'apertura di pulitura.

Il processo di pulitura è terminato e la torcia per saldatura è di nuovo

pronta all'uso.

Accertarsi che sull'ugello del gas non si sia accumulata una quantità eccessi-

va di agente di distacco (senza formazione di gocce). Se così fosse:

ridurre il tempo di nebulizzazione oppure

dopo il processo di pulitura, soffiare la torcia per saldatura con aria com-

pressa tramite il pacchetto tubi ﬂessibili.

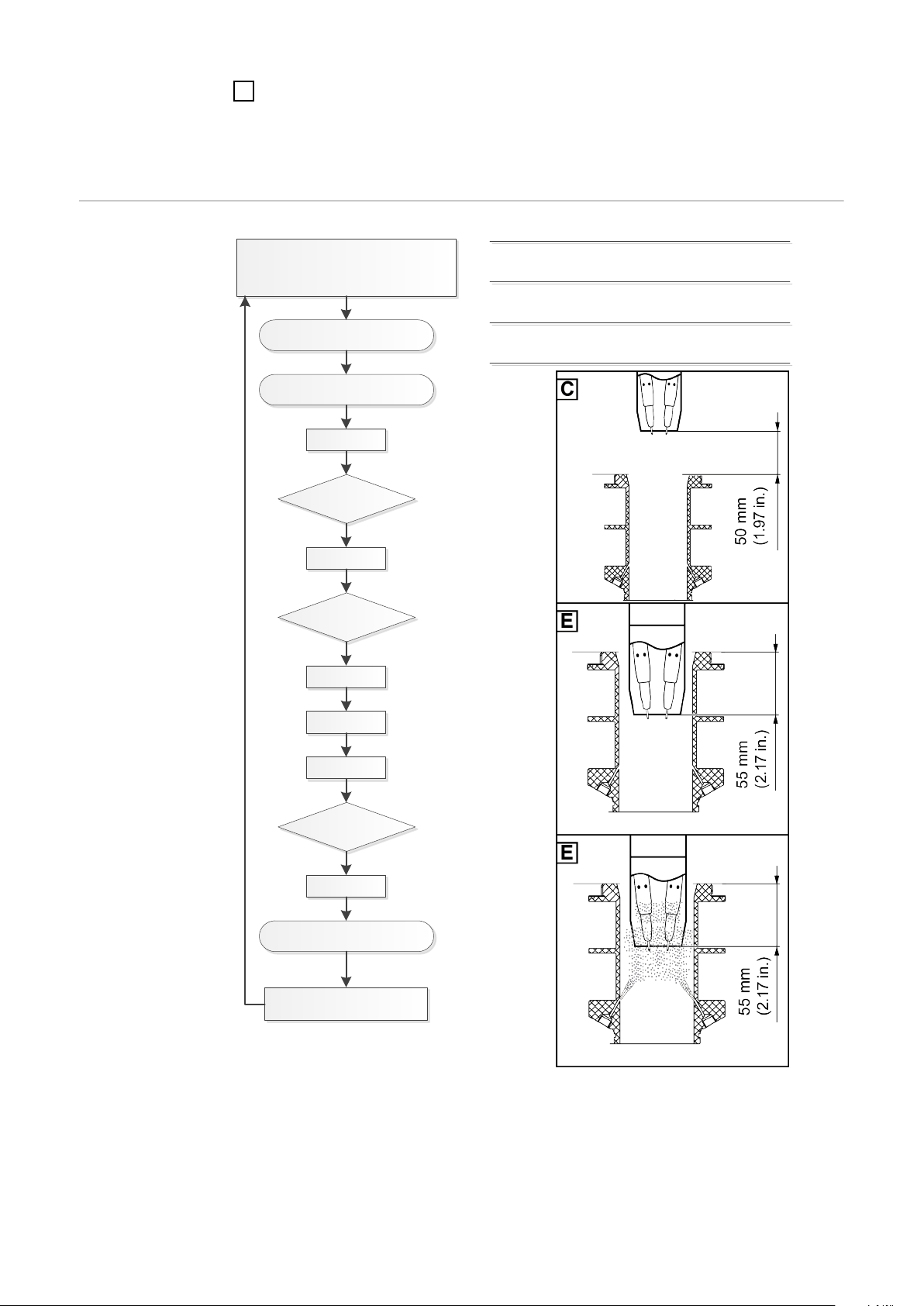

Esecuzione del programma di pulitura con nebulizzatore dell'agente di distacco

Avvio

Programma "Pulizia della

torcia per saldatura"

Avanzare in posizione C

Avanzare in posizione E

Set 1

Attendere 0,5 s

Set 2

Attendere 0,5 s

Reset 1

Set 1 / Reset 1 Soffiare aria compressa attraverso la torcia per saldatura

Set 2 / Reset 2 Segnale "Avvio pulizia"

Set 3 / Reset 3 Segnale "Nebulizzare agente di distacco"

Reset 2

Set 3

Attendere 0,7 s

Reset 3

Avanzare in posizione C

Fine

Esecuzione del programma di pulitura con vasca di immersione

Avvio

Programma "Pulizia della

torcia per saldatura"

Avanzare in posizione A

Avanzare in posizione B

Attendere 1-4 s

Avanzare in posizione A

Attendere 1-4 s

Avanzare in posizione C

Avanzare in posizione E

Set 1 / Reset 1 Soffiare aria compressa attraverso la torcia per saldatura Set 2 / Reset 2 Segnale "Avvio pulizia"

Set 3 / Reset 3 Segnale "Nebulizzare agente di distacco"

= 10 cm/s

max

(236.22 ipm)

Set 1

Attendere 0,5 s

Set 2

Attendere 0,5 s

Reset 1

Reset 2

Set 3

Attendere 0,7 s

Reset 3

Avanzare in posizione C

Fine

Diagnosi e risoluzione degli errori,

manutenzione e smaltimento

Sicurezza

Sicurezza Eseguendo tutte le operazioni descritte al capitolo "Diagnosi e risoluzione degli

errori, manutenzione e smaltimento", osservare le norme di sicurezza di seguito riportate!

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale qualificato dell'assistenza Fronius. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

Pericolo dovuto all'avvio automatico delle macchine.

Può causare gravi lesioni personali e danni materiali.

Oltre alle presenti istruzioni per l'uso, osservare le norme di sicurezza fornite

▶

dal produttore del robot e del sistema di saldatura. Assicurarsi che siano rispettate tutte le misure di sicurezza previste nell'area

▶

di lavoro del robot, le quali devono essere mantenute in efficienza per tutta la durata della propria permanenza nella suddetta area.

PERICOLO!

Pericolo dovuto alla corrente e ai componenti meccanici in movimento.

Può causare gravi lesioni personali e danni materiali.

Prima di intervenire sull'apparecchio di pulitura o sui componenti del sistema

▶

sti scollegata dall'apparecchio di pulitura e dai componenti del sistema a esso collegati fino alla conclusione di tutti i lavori.

PERICOLO!

Tenere lontani dall'apparecchio tutti i componenti ferromagnetici (ad es. gli

▶

utensili). Tenere lontano il corpo, in particolare le mani, il viso e i capelli, ma anche

▶

eventuali oggetti e tutti gli indumenti dall'apertura di pulitura e dal tagliafilo Indossare una protezione per l'udito.

▶

Indossare occhiali protettivi dotati di protezione laterale.

▶

PERICOLO!

Pericolo derivante da collegamento insufficiente con il conduttore di terra.

Può causare gravi lesioni personali e danni materiali.

Le viti del corpo esterno costituiscono un collegamento al conduttore di ter-

▶

ra adatto alla messa a terra del corpo stesso e non devono in alcun caso essere sostituite da altre viti senza un collegamento affidabile con il conduttore di terra.

Diagnosi e risoluzione degli errori

Trascrivere il numero di serie e la configurazione dell'apparecchio e contattare il servizio di assistenza con una descrizione dettagliata dell'errore se

si verificano errori non riportati di seguito

le procedure di risoluzione riportate non hanno successo.

La spia Tensione di rete non si accende

Cavo di rete collegato

Causa: Risoluzione:

Sul comando del robot non viene emesso il segnale "Pronto per la pulitura"

L'indicazione Tensione di rete è accesa

Causa:

Risoluzione:

Causa: Risoluzione:

Cavo di rete difettoso. Controllare il cavo di rete.

Quick-Stop è attivo (HI - Quick Stop = LO oppure LO - Quick Stop = HI)

Disattivare Quick-Stop (HI - Quick Stop = HI oppure LO - Quick Stop = LO)

Alimentazione della presa attacco standard I/O (X1) difettosa A seconda dell'attacco, verificare il binding degli ingressi B e H

oppure C e H così come D o G

Causa: Risoluzione:

Sul comando del robot non viene emesso il segnale "Pronto per la pulitura"

L'indicazione Tensione di rete è accesa, l'indicazione Surriscaldamento è accesa

Causa: Risoluzione:

L'indicatore Livello di riempimento è acceso

Il livello di riempimento della vasca di immersione è sceso al di sotto del livello ottimale

Causa:

Risoluzione:

Il sensore termico della bobina pulente è difettoso Contattare il Servizio assistenza per far sostituire la bobina pu-

lente

L'apparecchio di pulitura si è surriscaldato Far raffreddare l'apparecchio. Non appena viene raggiunta la

temperatura d'esercizio consentita, si avvia un nuovo processo di carica dei condensatori. Successivamente l'apparecchio sarà nuovamente pronto per eseguire la pulitura

Contenitore dell'agente di distacco "Robacta TC Cool / Robacta TC Cool MD" vuoto

Sostituire il contenitore dell'agente di distacco "Robacta TC Cool / Robacta TC Cool MD"

L'indicatore Livello di riempimento è acceso

Il contenitore dell'agente di distacco "Robacta TC Cool / Robacta TC Cool MD" non è ancora vuoto

Causa: Risoluzione:

La spia Livello di riempimento si accende

Vasca di immersione assente o inutilizzata

Causa: Risoluzione:

La spia Livello di riempimento non si accende

Il livello di riempimento della vasca di immersione è già sceso al di sotto del livello ottimale

Causa: Risoluzione:

L'agente di distacco non viene nebulizzato

Il contenitore dell'agente di distacco "Robacta Reamer" è pieno

Causa: Risoluzione:

Sensore livello di riempimento sporco Lavare il sensore livello di riempimento con acqua pulita

Sensore livello di riempimento difettoso Contattare il Servizio assistenza

Si utilizza un nebulizzatore dell'agente di distacco. Non necessaria.

Il sensore del livello di riempimento è difettoso. Contattare il Servizio assistenza.

Quantità di nebulizzazione insufficiente Regolare la quantità di agente di distacco nebulizzata (tempo di

nebulizzazione)

Causa:

Risoluzione:

Causa: Risoluzione:

Filtro di aspirazione nel contenitore dell'agente di distacco "Robacta Reamer" sporco

Pulire con aria compressa il filtro di aspirazione nel contenitore dell'agente di distacco "Robacta Reamer", dall'interno verso l'esterno, attraverso il tubo di aspirazione (vedere il paragrafo Connessione dell'apparecchio di pulitura

con il contenitore dell'agente di distacco "Robacta Reamer" da

pagina 49)

Alimentazione aria compressa interrotta Predisposizione dell'alimentazione aria compressa

Linea di alimentazione dell'aria compressa difettosa o sporca Pulire la linea di alimentazione dell'aria compressa e, se neces-

sario, sostituirla

Valvola Venturi difettosa Contattare il Servizio assistenza (far sostituire la valvola Ventu-

ri)

Valvola magnetica difettosa Contattare il Servizio assistenza (far sostituire la valvola ma-

gnetica)

L'agente di distacco non viene nebulizzato

Causa: Risoluzione:

Il contenitore dell'agente di distacco "Robacta Reamer" è vuoto Riempire con agente di distacco

Causa: Risoluzione:

Pori nel giunto saldato

Causa:

Risoluzione:

Causa:

Risoluzione:

Il robot emette un errore. L'indicatore Surriscaldamento e l'indicatore Livello di riempimento lampeggiano contemporaneamente, la pulitura non viene eseguita

Causa:

Risoluzione:

Causa: Risoluzione:

Pacchetto tubi ﬂessibili di collegamento danneggiato Contattare il Servizio assistenza

Eccessiva presenza di agente di distacco all'interno della torcia per saldatura.

Rimuovere i residui dell'agente di distacco pulendo l'interno della torcia con aria compressa. Verificare l'alimentazione aria compressa.

Eccessiva presenza di agente di distacco all'interno della torcia per saldatura.

Ridurre la quantità di agente di distacco nebulizzata (ridurre il tempo di accensione della pompa dell'agente di distacco).

Quick-Stop è attivo (HI - Quick Stop = LO oppure LO - Quick Stop = HI)

Disattivare Quick-Stop (HI - Quick Stop = HI oppure LO - Quick Stop = LO)

L'apparecchio di pulitura ha constatato la presenza di un errore Scollegare l'apparecchio di pulitura dalla rete e collegarlo nuo-

vamente dopo circa 1 minuto In assenza di miglioramenti, contattare il servizio assistenza

Cura, manutenzione e smaltimento

Prima di ogni messa in funzione

Ogni giorno

Ogni settimana

Controllare il livello di riempimento nel contenitore dell'agente di distacco

"Robacta Reamer" e nella vasca di immersione e rabboccare, se necessario

AVVERTENZA!

L'agente di distacco "Robacta TC Cool / Robacta TC Cool MD" e l'agente di distacco "Robacta Reamer" differiscono nella loro composizione.

A seconda dell'applicazione, utilizzare esclusivamente il mezzo previsto.

AVVERTENZA!

Pulire l'apparecchio solo con prodotti per la pulizia privi di solventi.

Pulire l'esterno dell'unità di base e del gruppo pulente dall'agente di distacco

depositato e dalle impurità.

Svuotare il recipiente di raccolta per i residui di saldatura

Estrarre la vasca di raccolta dalla vasca di immersione e smaltire le impurità

raccolte Controllare la consistenza dell'agente di distacco "Robacta TC Cool / Robac-

ta TC Cool MD". Se l'agente di distacco "Robacta TC Cool / Robacta TC Cool MD" risultasse denso, aggiungere acqua pulita mescolandola all'agente Verificare la presenza di impurità sul sensore del livello di riempimento posto

nella vasca di immersione e pulirlo, se necessario Pulire l'interno dell'apertura di pulitura

Controllare il contenitore dell'agente di distacco "Robacta Reamer" e il con-

tenitore dell'agente di distacco "Robacta TC Cool / Robacta TC Cool MD" per verificare la presenza d'impurità, pulendoli se necessario Pulire con aria compressa il filtro di aspirazione nel contenitore dell'agente di

distacco "Robacta Reamer", dall'interno verso l'esterno, attraverso il tubo di aspirazione (vedere il paragrafo "Collegamento dell'apparecchio di pulitura con il contenitore dell'agente di distacco "Robacta Reamer"") Verificare le condizioni della guarnizione per le spazzole posta sopra l'apertu-

ra di pulitura. Se la guarnizione per le spazzole risultasse usurata, sostituirla (non per gli apparecchi Twin)

Ogni 3 mesi

AVVERTENZA!

Prestare attenzione a non danneggiare il sensore livello di riempimento durante l'esecuzione dei lavori.

Robacta TC 1000:

Scaricare l'agente di distacco dalla vasca di immersione.

Estrarre la vasca di raccolta dalla vasca di immersione e smaltire le impurità

raccolte. Pulire la vasca di immersione e la vasca di raccolta.

Riempire la vasca di immersione con agente di distacco nuovo.

Ogni 6 mesi

AVVERTENZA!

Non pulire i componenti elettronici con aria da breve distanza.

Robacta TC 1000/Robacta TC 1000 ext. Aprire (l'unità di base e il gruppo pu-

lente) e pulirli con aria compressa asciutta e ridotta.

Ogni 12 mesi

Far eseguire sull'apparecchio di pulitura un'ispezione tecnica per la sicurezza

da un tecnico dell'assistenza Fronius.

Smaltimento Lo smaltimento va eseguito unicamente nel rispetto delle disposizioni nazionali e

regionali vigenti.

Dati tecnici

In generale

Robacta TC 2000, Robacta TC 2000 Twin

PRUDENZA!

Pericolo dovuto a un'installazione elettrica sottodimensionata.

Può causare gravi danni materiali.

La linea di rete e il relativo fusibile devono essere adeguati all'apparecchio

▶

utilizzato. A tal proposito, si applicano i dati tecnici indicati sulla targhetta.

Tensione di rete 230 V

Tolleranza tensione di rete -10% / +10%

Frequenza di rete 50 / 60 Hz

Potenza nominale 180 W

Fusibile di rete ad azione ritardata 10 A

Alimentazione aria compressa 6 bar

86.99 psi

Intervallo di pulitura minimo a partire da 20 s

Capacità vasca di immersione 0,75 l

0.20 gal.

Robacta TC 2000 US, Robacta TC 2000 Twin US

Classe di protezione IP 21

Dimensioni lung. x larg. x alt. 330 / 250 / 422 mm

12.99 / 9.84 / 16.61 in.

Peso (senza agente di distacco "Robacta TC Cool / Robacta TC Cool MD")

Classe di emissione EMC A

Certificazione CE, CSA

Tensione di rete 110 V

Tolleranza tensione di rete -5% / +5%

Frequenza di rete 50 / 60 Hz

Potenza nominale 180 W

Fusibile di rete ad azione ritardata 10 A

Alimentazione aria compressa 6 bar

24,4 kg

53.79 Ib.

86.99 psi

Intervallo di pulitura minimo a partire da 20 s

Capacità vasca di immersione 0,75 l

0.20 gal.

Classe di protezione IP 21

Dimensioni lung. x larg. x alt. 330 / 250 / 422 mm

12.99 / 9.84 / 16.61 in.

Peso (senza agente di distacco "Robacta TC Cool / Robacta TC Cool MD")

Classe di emissione EMC A

Certificazione CE, CSA

24,4 kg

53.79 Ib.

Fronius Robacta TC 2000/2000 US/2000 Twin/TC 2000 Twin US Operating Instruction [IT]

Specifications and Main Features

Frequently Asked Questions

User Manual
