Fronius Robacta Reamer X-Line J Operating Instruction [CS]

Operating
Instructions

Robacta Reamer X-Line J
Robacta Reamer X-Line J Alu

Návod k obsluze

CS

42,0426,0240,CS 009-27012023

Obsah

Bezpečnostní předpisy 6

Vysvětlení bezpečnostních pokynů 6
Všeobecné informace 6
Předpisové použití přístroje 7
Okolní podmínky 7
Povinnosti provozovatele 7
Povinnosti pracovníků 7
Místa, kde hrozí zvláštní nebezpečí 8
Vlastní ochrana a ochrana jiných osob 8
Klasifikace přístrojů podle EMC 9
Opatření EMC 9
Opatření EMF 9
Bezpečnostní opatření na pracovišti a při přepravě 10
Bezpečnostní předpisy v normálním provozu 10
Uvedení do provozu, údržba a opravy 10
Bezpečnostní přezkoušení 11
Likvidace 11
Bezpečnostní označení 11
Autorské právo 11

Všeobecné informace 13

Všeobecné informace 15

Princip 15
Princip funkce čisticího přístroje 15
Oblasti použití 15
Varovná upozornění na čisticím přístroji 15

Přeprava 18

Přepravní prostředky 18
Přepravní pokyny na obalu 18

Obsah balení 19

Obsah balení 19

CS

Ovládací prvky, přípojky a mechanické součásti 21

Bezpečnost 23

Bezpečnost 23

Ovládací prvky, přípojky a mechanické součásti 24

Ovládací prvky, přípojky a mechanické součásti – přední strana přístroje 24
Ovládací prvky, přípojky a mechanické součásti – zadní strana přístroje 25
Ovládací prvky, přípojky a mechanické součásti – strana přístroje 26
Přípojky pro řízení robota 27

Instalace a uvedení do provozu 29

Bezpečnost 31

Bezpečnost 31
Zajištění odpojení čisticího přístroje od stlačeného vzduchu 32

Před uvedením do provozu 33

Předpisové použití přístroje 33
Obsluhující personál, pracovníci údržby 33
Předpisy pro umístění 33
Pokyny pro napájení stlačeným vzduchem 33
Opatření pro bezpečný provoz přístroje ve spojení s neproškoleným obsluhujícím per­sonálem

Diagram pro programovatelné řídicí jednotky (PLC) 35

Diagram programovatelného řízení (angl. PLC) 35

Přišroubování čisticího přístroje k podkladu 36

Přišroubování čisticího přístroje s montážním stojanem k podkladu 36

Čisticí poloha svařovacího hořáku 38

Čisticí poloha svařovacího hořáku 38

34

3

Nastavení upínacího zařízení plynové hubice 39

Nastavení upínacího zařízení plynové hubice 39

Montáž čisticí frézky 40

Montáž čisticí frézky 40

Nastavení polohy čisticího motoru 41

Nastavení polohy čisticího motoru 41

Zajištění napájení stlačeným vzduchem 42

Napájení čisticího přístroje stlačeným vzduchem; princip funkce pojistného ventilu
stlačeného vzduchu

Uvedení rozprašovače dělicího média do provozu 43

Naplnění zásobníku dělicího média (1 litr) a spojení s čisticím přístrojem 43
Spojení zásobníku dělicího média (10 litrů) s čisticím přístrojem 44
Nastavení vstřikovaného množství rozprašovače dělicího média 45

Uvedení senzoru kontroly stavu náplně do provozu 46

Všeobecné informace 46
Ovládací prvky a kontrolky na senzoru 46
Nastavení prázdného zásobníku 46
Nastavení plného zásobníku 47
Odjištění/zajištění senzoru kontroly stavu náplně 47

Proveďte manuální kontrolu funkcí čisticího přístroje 48

Bezpečnost 48
Manuální kontrola funkcí čisticího přístroje 48

Uvedení čisticího přístroje do provozu 50

Předpoklady uvedení do provozu 50
Uvedení do provozu 50

Průběh programu čištění 51

Bezpečnost 51
Průběh programu čištění 52

Průběh signálů čisticího přístroje 56

Průběh signálů čisticího přístroje 56

Průběh signálů řezačky drátu 57

Průběh signálů řezačky drátu 57

42

Péče, údržba a likvidace odpadu 59

Bezpečnost 61

Bezpečnost 61
Zajištění odpojení čisticího přístroje od stlačeného vzduchu 62

Péče, údržba a likvidace odpadu 63

Všeobecné informace 63
Před každým uvedením do provozu 63
Denně 63
Týdně 63
Každých 6 měsíců 63
V případě potřeby 63
Likvidace odpadu 64

Diagnostika a odstraňování závad 65

Bezpečnost 67

Bezpečnost 67
Zajištění odpojení čisticího přístroje od stlačeného vzduchu 68

Diagnostika a odstraňování závad 69

Chyba v průběhu programu 69

Technické údaje 71

Technické údaje 73

Robacta Reamer X-Line J, Robacta Reamer X-Line J Alu 73

Příloha 75

Schéma zapojení přístroje Robacta Reamer X-Line J, Robacta Reamer X-Line J Alu 77
Schéma pneumatických rozvodů přístroje Robacta Reamer X-Line J, Robacta Reamer X-Line
J Alu

4

78

Prohlášení o shodě 79

CS

5

Bezpečnostní předpisy

Vysvětlení bez­pečnostních po­kynů

NEBEZPEČÍ!

Označuje bezprostředně hrozící nebezpečí,

které by mělo za následek smrt nebo velmi těžká zranění, pokud by nebylo

▶

odstraněno.

VAROVÁNÍ!

Označuje případnou nebezpečnou situaci,

která by mohla mít za následek smrt nebo velmi těžká zranění, pokud by ne-

▶

byla odstraněna.

POZOR!

Označuje případnou závažnou situaci,

která by mohla mít za následek drobná poranění nebo lehká zranění a mate-

▶

riální škody, pokud by nebyla odstraněna.

UPOZORNĚNĹ!

Upozorňuje na možné ohrožení kvality pracovních výsledků a na případné
poškození zařízení.

Všeobecné infor­mace

Přístroj je vyroben podle současného stavu techniky a v souladu s uznávanými
bezpečnostně technickými předpisy. Přesto hrozí při neodborné obsluze nebo
chybném používání nebezpečí, které se týká:

ohrožení zdraví a života obsluhy nebo dalších osob,

-

poškození přístroje a jiného majetku provozovatele,

-

zhoršení efektivnosti práce s přístrojem.

-

Všechny osoby, které instalují, obsluhují, ošetřují a udržují přístroj, musí

mít odpovídající kvalifikaci,

-

mít znalosti o automatizovaném svařování a

-

kompletně přečíst a přesně dodržovat veškeré pokyny uvedené v tomto návo-

-

du k obsluze a v návodech k obsluze systémových komponent.

Návod k obsluze přechovávejte vždy na místě, kde se s přístrojem pracuje. Kromě
tohoto návodu k obsluze je nezbytné dodržovat příslušné všeobecně platné i
místní předpisy týkající se předcházení úrazům a ochrany životního prostředí.

Všechny popisy na přístroji, které se týkají bezpečnosti provozu, je třeba

udržovat v čitelném stavu,

-

nepoškozovat,

-

neodstraňovat,

-

nezakrývat, nepřelepovat ani nezabarvovat.

-

Umístění bezpečnostních upozornění na přístroji najdete v kapitole „Všeobecné
informace“ návodu k obsluze vašeho přístroje.
Jakékoli závady, které by mohly narušit bezpečný provoz přístroje, musí být od­straněny před jeho uvedením do provozu.

Jde o vaši bezpečnost!

6

Předpisové
použití přístroje

Okolní podmínky Provozování nebo uložení přístroje v podmínkách, které vybočují z dále uvedených

Přístroj je dovoleno používat pouze pro práce odpovídající jeho určení.

Přístroj je určen výlučně pro mechanické čištění robotových svařovacích hořáků
Fronius v automatickém provozu.
Jakékoliv jiné a tento rámec přesahující použití se nepovažuje za předpisové. Za
škody vzniklé takovým používáním výrobce neručí.

K předpisovému používání přístroje patří rovněž

přečtení tohoto návodu k obsluze,

-

dodržování veškerých pokynů a bezpečnostních předpisů obsažených v tomto

-

návodu k obsluze,
provádění pravidelných revizí a údržbářských prací.

-

Přístroj je určen pro použití v průmyslu a řemeslných činnostech. Výrobce
nepřebírá odpovědnost za škody vzniklé v důsledku používání přístroje v obytných
oblastech.

Výrobce rovněž nepřebírá odpovědnost za nedostatečné či chybně provedené
svarové spoje.

mezí, se považuje za nepředpisové. Za škody vzniklé takovým používáním výrobce
neručí.

CS

Povinnosti pro­vozovatele

Teplotní rozmezí okolního vzduchu:

při provozu: 0 °C až +40 °C (32 °F až 104 °F)

-

při přepravě a skladování: -25 °C až +55 °C (-13 °F až 131 °F)

-

Relativní vlhkost vzduchu:

do 50 % při 40 °C (104 °F)

-

do 90 % při 20 °C (68 °F)

-

Okolní vzduch: nesmí obsahovat prach, kyseliny, korozivní plyny či látky apod.

Nadmořská výška: do 2000 m (6500 ft)

Provozovatel se zavazuje, že s přístrojem budou pracovat pouze osoby, které

jsou seznámeny se základními předpisy týkajícími se pracovní bezpečnosti a

-

předcházení úrazům a jsou zaškoleny v zacházení s přístrojem,
přečetly tento návod k obsluze, zvláště kapitolu „Bezpečnostní předpisy“, po-

-

rozuměly všemu a stvrdily toto svým podpisem,
jsou vyškoleny v souladu s požadavky na výsledky práce.

-

V pravidelných intervalech je třeba ověřovat, zda pracovní činnost personálu od­povídá zásadám bezpečnosti práce.

Povinnosti pra­covníků

Všechny osoby, které jsou pověřeny pracovat s tímto přístrojem, jsou povinny před
zahájením práce

dodržet všechny základní předpisy o bezpečnosti práce a předcházení

-

úrazům,
přečíst si tento návod k obsluze, zvláště kapitolu „Bezpečnostní předpisy“ a

-

stvrdit svým podpisem, že všemu náležitě porozuměly a že budou pokyny do­držovat.

Před opuštěním pracoviště je zapotřebí učinit taková opatření, aby nedošlo v
nepřítomnosti pověřeného pracovníka k újmě na zdraví ani k věcným škodám.

7

Místa, kde hrozí
zvláštní nebez­pečí

Nezdržujte se v pracovní oblasti robota.

Přístroj musí být vždy začleněn do nadřazeného bezpečnostního systému v
jištěné oblasti.

Pokud je zapotřebí provádět v této oblasti přípravné a údržbářské práce, zajistěte,
aby

celé zařízení bylo po dobu pobytu v této oblasti v klidu

-

a vypnuto pro případ nechtěného provozu, např. z důvodu chyby řízení.

-

Pokud má k přístroji přístup neproškolený personál, je třeba po dobu pobytu od­pojit přívod stlačeného vzduchu k přístroji podle tzv. „Performance Level d“
směrnice ISO 13849-1.

Kromě tohoto návodu k obsluze je nutné dodržovat také bezpečnostní předpisy
výrobce robota.

Tělo, zvláště ruce, obličej a vlasy, stejně jako části oděvu a veškeré nářadí udržujte
mimo dosah pohyblivých součástí, např.:

rotující čisticí frézky

-

nahoru/dolů jedoucího čisticího motoru

-

vyjíždějícího/zajíždějícího upínacího zařízení plynové hubice

-

řezačky drátu

-

Nedotýkejte se čisticích frézek bezprostředně po ukončení provozu – nebezpečí
popálení. Dodržujte zvláštní bezpečnostní předpisy pro manipulaci s čisticí
frézkou uvedené v návodu k obsluze.

Vlastní ochrana
a ochrana jiných
osob

Chraňte ruce, obličej a oči před poletujícími částečkami (šponami atd.) a směsí
stlačeného vzduchu / dělicího média vycházející ze vstřikovací trysky dělicího
média.

Kryty mohou být otevřeny či odstraněny pouze po dobu trvání údržbářských, in­stalačních a opravářských prací.

Během provozu

zajistěte, aby byly všechny kryty zavřené a řádně namontované,

-

udržujte všechny kryty zavřené.

-

Manipulaci s přístrojem doprovází řada bezpečnostních rizik. Kromě tohoto návo­du k obsluze je nutné dodržovat také bezpečnostní předpisy výrobce celého
svařovacího systému.

V průběhu práce se svařovacím přístrojem nepouštějte do blízkosti svařovacího
procesu jiné osoby, především děti. Pokud se přesto nacházejí v blízkosti další
osoby, je nutno

poučit je o všech nebezpečích (nebezpečí skřípnutí mechanicky se pohy-

-

bujícími díly, nebezpečí poranění čisticí frézkou, odletujícími šponami apod.,
směsí stlačeného vzduchu / dělicího média, odletujícími jiskrami, nebezpečí
oslnění obloukem, zdraví nebezpečný svařovací kouř, hluková zátěž, možnost
ohrožení představované síťovým nebo svařovacím proudem atd.),
dát jim k dispozici vhodné ochranné prostředky nebo

-

postavit ochranné zástěny, resp. závěsy.

-

8

Klasifikace
přístrojů podle
EMC

Opatření EMC Ve zvláštních případech může i přes dodržení normovaných hraničních hodnot

Přístroje emisní třídy A:

Jsou určeny pouze pro použití v průmyslových oblastech.

-

V jiných oblastech mohou způsobovat problémy související s vedením a

-

zářením.

Přístroje emisní třídy B:

Splňují emisní požadavky pro obytné a průmyslové oblasti. Toto platí také pro

-

obytné oblasti s přímým odběrem energie z veřejné nízkonapěťové sítě.

Klasifikace přístrojů dle EMC podle výkonového štítku nebo technických údajů.

emisí dojít k ovlivnění ve vyhrazené oblasti použití (např. v případě, že jsou v pro­storu umístěné citlivé přístroje nebo se v blízkosti nachází radiové a televizní
přijímače).
V případě, že se toto rušení vyskytne, je povinností provozovatele přijmout
opatření, která rušení odstraní.

Zjistěte, zda nevznikají nějaké problémy, a proveďte ve smyslu národních a me­zinárodních ustanovení přezkoušení a vyhodnocení odolnosti proti rušení u těch
zařízení, která se nacházejí v okolí svařovacího přístroje:

bezpečnostní zařízení

-

síťové rozvody, vedení pro přenos signálů a dat

-

zařízení výpočetní a telekomunikační techniky,

-

měřicí a kalibrační zařízení

-

CS

Opatření, kterými se zabrání vzniku problémů s elektromagnetickou kompatibili­tou:

Síťové napájení

1.
Pokud se i v případě předpisově provedeného síťového připojení vyskytne

-

elektromagnetické rušení, přijměte dodatečná opatření (např. použití
vhodného typu síťového filtru).

Řídicí vedení

2.
Používejte pokud možno co nejkratší.

-

Pokládejte těsně vedle sebe (také kvůli zabránění problémům s elektro-

-

magnetickým polem).
Pokládejte daleko od ostatních vedení.

-

Vyrovnání potenciálu

3.

Stínění, je-li zapotřebí

4.
Proveďte odstínění ostatních zařízení v okolí

-

Proveďte odstínění svařovací instalace

-

Opatření EMF Elektromagnetická pole mohou způsobit škody na zdraví, které nejsou dosud

známé:

Negativní účinky na zdraví osob pohybujících se v okolí, například uživatele

-

kardiostimulátorů a naslouchadel.
Uživatelé kardiostimulátorů se musí poradit se svým lékařem, dříve než se

-

začnou zdržovat v bezprostřední blízkosti svařovacího procesu.
Z bezpečnostních důvodů je třeba dodržovat pokud možno co největší

-

vzdálenost mezi svářecími kabely a hlavou nebo tělem svářeče.
Nenoste svářecí kabely a hadicová vedení přes ramena a neomotávejte si je

-

kolem těla.

9

Bezpečnostní
opatření na pra­covišti a při
přepravě

Převrácení přístroje může znamenat ohrožení života! Přístroj umístěte na rovný
pevný a neotřesitelný podklad, pevně jej ukotvěte a zajistěte proti pádu.

V prostorách s nebezpečím požáru a výbuchu platí zvláštní předpisy

dodržujte příslušná národní a mezinárodní ustanovení.

-

Prostřednictvím vnitropodnikových směrnic a kontrol zajistěte, aby bylo okolí
pracoviště stále čisté a přehledné.

Při přepravě přístroje dbejte na dodržení platných národních a místních směrnic a
předpisů pro předcházení úrazům. To platí zejména pro směrnice, které zajišťují
bezpečnost v oblasti dopravy.

Před opětovným uvedením přístroje do provozu po přepravě jej bezpodmínečně
vizuálně zkontrolujte, zda není poškozen. Pokud zjistíte jakékoliv poškození, nech­te je před uvedením do provozu odstranit proškolenými servisními pracovníky.

Bezpečnostní
předpisy v
normálním pro­vozu

Používejte přístroj pouze tehdy, jsou-li všechna bezpečnostní zařízení plně
funkční. Pokud tato bezpečnostní zařízení nejsou zcela funkční, existuje nebez­pečí

ohrožení zdraví a života obsluhy nebo dalších osob,

-

poškození přístroje a jiného majetku provozovatele,

-

zhoršení efektivnosti práce s přístrojem.

-

Před uvedením přístroje do provozu dejte do pořádku bezpečnostní zařízení,
která nejsou plně funkční.

Bezpečnostní zařízení nikdy neobcházejte ani nevyřazujte z funkce.

Před uvedením přístroje do provozu se přesvědčte, že nemůžete nikoho ohrozit.

Nejméně jednou týdně prohlédněte přístroj, zda nevykazuje vnější viditelná
poškození, a přezkoušejte funkčnost bezpečnostních zařízení.

Používejte pouze vhodné originální dělicí médium výrobce.

-

Při manipulaci s dělicím médiem respektujte informace uvedené v bez-

-

pečnostním datovém listu dělicího média. Bezpečnostní datový list chladicího
média získáte v servisním středisku, příp. na domovské stránce výrobce.
Nemíchejte dělicí médium výrobce s jinými dělicími médii.

-

Dojde-li při použití jiného dělicího média k jakékoliv škodě, výrobce zde

-

nepřebírá záruku a všechny ostatní záruční nároky zanikají.
Po skončení upotřebitelnosti dělicího média jej odborně zlikvidujte v souladu

-

s národními a mezinárodními předpisy.

Uvedení do pro­vozu, údržba a
opravy

10

U dílů pocházejících od cizích výrobců nelze zaručit, že jsou navrženy a vyrobeny
tak, aby vyhověly bezpečnostním a provozním nárokům.

Používejte pouze originální náhradní a spotřební díly (platí i pro normalizo-

-

vané součásti).
Bez svolení výrobce neprovádějte na přístroji žádné změny, vestavby ani přes-

-

tavby.
Součásti, které vykazují nějakou vadu, ihned vyměňte.

-

V objednávkách uvádějte přesný název, číslo podle seznamu náhradních dílů

-

a sériové číslo přístroje.

Šrouby pláště zajišťují spojení s ochranným vodičem pro uzemnění dílů pláště.
Vždy používejte originální šrouby pláště v odpovídajícím počtu a s uvedeným
krouticím momentem.

Bezpečnostní
přezkoušení

Likvidace Odpadní elektrická a elektronická zařízení musí být sbírána odděleně a

Výrobce doporučuje nechat provést alespoň jednou za 12 měsíců bezpečnostní
přezkoušení přístroje.

Bezpečnostní přezkoušení prováděné oprávněným technikem se doporučuje

po provedené změně,

-

po vestavbě nebo přestavbě,

-

po opravě a údržbě,

-

nejméně jednou za dvanáct měsíců.

-

Při bezpečnostních přezkoušeních respektujte odpovídající národní a mezinárodní
předpisy.

Bližší informace o bezpečnostních přezkoušeních a kalibraci získáte v servisním
středisku, které vám na přání dá k dispozici požadované podklady, normy a
směrnice.

recyklována způsobem šetrným k životnímu prostředí v souladu se směrnicí EU a
vnitrostátními právními předpisy. Použité spotřebiče je třeba odevzdat ob­chodníkovi nebo prostřednictvím místního autorizovaného systému sběru a likvi­dace odpadu. Správná likvidace starého přístroje podporuje udržitelnou recyklaci
materiálových zdrojů. Ignorování může vést k potenciálním dopadům na zdraví /
životní prostředí.

CS

Obalové materiály

Tříděný sběr. Zjistěte si, jaké předpisy platí ve vaší obci. Zmenšete objem kartonů.

Bezpečnostní oz­načení

Autorské právo Autorské právo na tento návod k obsluze zůstává výrobci.

Přístroje s označením CE vyhovují základním požadavkům příslušných směrnic
(např. směrnici pro nízké napětí, směrnici pro elekromagnetickou kompatibilitu a
směrnici o strojních zařízeních).

Svařovací přístroje s označením CSA splňují požadavky obdobných norem
platných pro USA a Kanadu.

Text a vyobrazení odpovídají technickému stavu v době zadání do tisku. Změny vy­hrazeny. Obsah tohoto návodu k obsluze nezakládá žádné nároky ze strany ku­pujícího. Uvítáme jakékoliv návrhy týkající se zlepšení dokumentace a upozornění
na případné chyby v návodu k obsluze.

11

12

Všeobecné informace

13

14

Všeobecné informace

Princip Čisticí přístroj slouží pro automatické

čištění svařovacích hořáků MIG/MAG.
Pomocí tohoto čisticího přístroje lze
spolehlivě vyčistit vnitřní prostor a
čelní strany plynových hubic
svařovacích hořáků mnoha tvarů.
Výsledkem je podstatné zvýšení život­nosti spotřebních dílů. Rovnoměrné
nanesení dělicího média současně za­mezuje ukládání nových nečistot.

CS

Princip funkce
čisticího přístro­je

Oblasti použití Čisticí přístroj je vhodný pro použití výlučně v automatizovaném a robotizovaném

Varovná upo­zornění na čis­ticím přístroji

Upínací zařízení plynové hubice na přední straně čisticího přístroje slouží

-

k upevnění plynové hubice během čištění.
Čištění probíhá pomocí čisticí frézky.

-

Po čištění je pomocí vstřikovací trysky dělicího média do vnitřního prostoru

-

plynové hubice a na její čelní stranu vstříknuto dělicí médium.

provozu a lze jej použít pro mnoho materiálů.

Hlavní oblasti použití:

automobilový a dodavatelský průmysl

-

výroba přístrojů

-

výroba chemických zařízení

-

strojírenství, výroba kolejových vozidel

-

výroba stavebních a zvláštních vozidel

-

Čisticí přístroj je vybaven varovnými upozorněními a výkonovým štítkem. Varovná
upozornění a výkonový štítek nesmí být odstraněny ani přemalovány.

15

Type

Art.No.

Chargen No.

U

1

I

1

p

max

24 V

6 bar (87psi.)

www.fronius.com

Varovná upozornění na čisticím přístroji

VAROVÁNÍ! Nebezpečí závažného poranění způsobené:

mechanicky se pohybujícími díly

-

směsí stlačeného vzduchu a dělicího média vycházející ze

-

vstřikovací trysky dělicího média
poletujícími částečkami (šponami atd.)

-

Během údržby a servisu zajistěte, aby byl přístroj odpojen od elek­trické sítě a stlačeného vzduchu.

Popsané funkce používejte teprve poté, co si přečtete následující
dokumenty a porozumíte jejich obsahu:

tento návod k obsluze

-

všechny návody k obsluze systémových komponent, zejména

-

bezpečnostní předpisy

Pouze k použití ve vnitřních prostorách

Používejte ochranu zraku

16

Varování před automatickým spuštěním přístroje

CS

17

Přeprava

Přepravní
prostředky

Přepravní poky­ny na obalu

Přístroj přepravujte následujícími přepravními prostředky:

na paletě pomocí vidlicového vozíku

-

na paletě pomocí manipulačního vozíku

-

ručně

-

VAROVÁNÍ!

Nebezpečí v důsledku pádu přístrojů či předmětů.

Následkem mohou být těžká poranění a materiální škody.

Při přepravě pomocí vidlicového nebo manipulačního vozíku přístroj zajistěte

▶

proti převrácení.
Neprovádějte žádné náhlé změny směru, brzdění ani zrychlování.

▶

POZOR!

Nebezpečí při nesprávné přepravě.

Může dojít k hmotným škodám.

Dodržujte přepravní pokyny uvedené na obalu přístroje.

▶

18

Obsah balení

(2)

(3)

(4)

(5)

(6)

(1)

Obsah balení

UPOZORNĚNĹ!

Dělicí médium „Robacta Reamer“ (číslo položky 42,0411,8042) a čisticí frézka
nejsou součástí balení.

CS

(1) Montážní stojan
(2) Čisticí přístroj
(3) Jednotka údržby
(4) Napínací klíč pro čisticí motor
(5) Pojistný ventil stlačeného vzduchu
(6) Záchytný zásobník

bez zobrazení:
(7) Návod k obsluze

(8) Upevňovací materiál pro montáž čisticího přístroje:

4 šrouby

-

4 podložky

-

4 pérové podložky

-

4 matice

-

19

20

Ovládací prvky, přípojky a mecha-

nické součásti

21

22

Bezpečnost

Bezpečnost U všech prací popsaných v kapitole „Ovládací prvky, přípojky a mechanické

součásti“ dodržujte všechny níže uvedené bezpečnostní předpisy!

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smějí provádět jen odborně

▶

vyškolené osoby.
Tento dokument je nutné přečíst a porozumět mu.

▶

Všechny návody k obsluze systémových komponent, zejména bezpečnostní

▶

předpisy, je nutné přečíst a porozumět jim.

CS

23

Ovládací prvky, přípojky a mechanické součásti

(6)

(8)

(7)

(2)

(3)

(5)

(1)

(4)

Ovládací prvky,
přípojky a me­chanické
součásti – přední
strana přístroje

Přední strana přístroje

(1) Upínací zařízení plynové hubice

pro upevnění plynové hubice během čisticího procesu

(2) Zařízení na vstřikování dělicího média

obsahuje vstřikovací trysku dělicího média;
zajišťuje, aby se dělicí médium dostalo pouze do vnitřního prostoru a na
čelní stranu plynové hubice

(3) Vstřikovací tryska dělicího média

pro vstřik dělicího média do vnitřního prostoru a na čelní stranu plynové
hubice

(4) Čisticí frézka

(5) Ochranný kryt

(6) Řezačka drátu

(7) Čisticí motor

pro pohon čisticí frézky

(8) Zdvihací zařízení

pro zdvih čisticího motoru s čisticí frézkou během čisticího procesu ve
vnitřním prostoru plynové hubice

24

Ovládací prvky,

(2)

(1)

(3)

(4)

(5)

(6)

přípojky a me­chanické
součásti – zadní
strana přístroje

CS

Zadní strana přístroje

(1) Ovladač nastavení dělicího média

k nastavení množství vstřikovaného dělicího média

(2) Připojovací část pro řízení robota

(3) Přípojka stlačeného vzduchu

k napájení suchým stlačeným vzduchem 6 barů (86.99 psi) – další infor­mace týkající se kvality stlačeného vzduchu najdete v oddílu „Pokyny pro

napájení stlačeným vzduchem“ na str. 33

Oznacení závitu pripojení stlaceného vzduchu: G ¼“

(4) Záchytný zásobník dělicího média

k zachycení přebytečného množství dělicího média po vstříknutí

(5) Zásobník dělicího média

(6) Senzor kontroly stavu náplně

25

Ovládací prvky,

(1)

(2)

(3)

přípojky a me­chanické
součásti – strana
přístroje

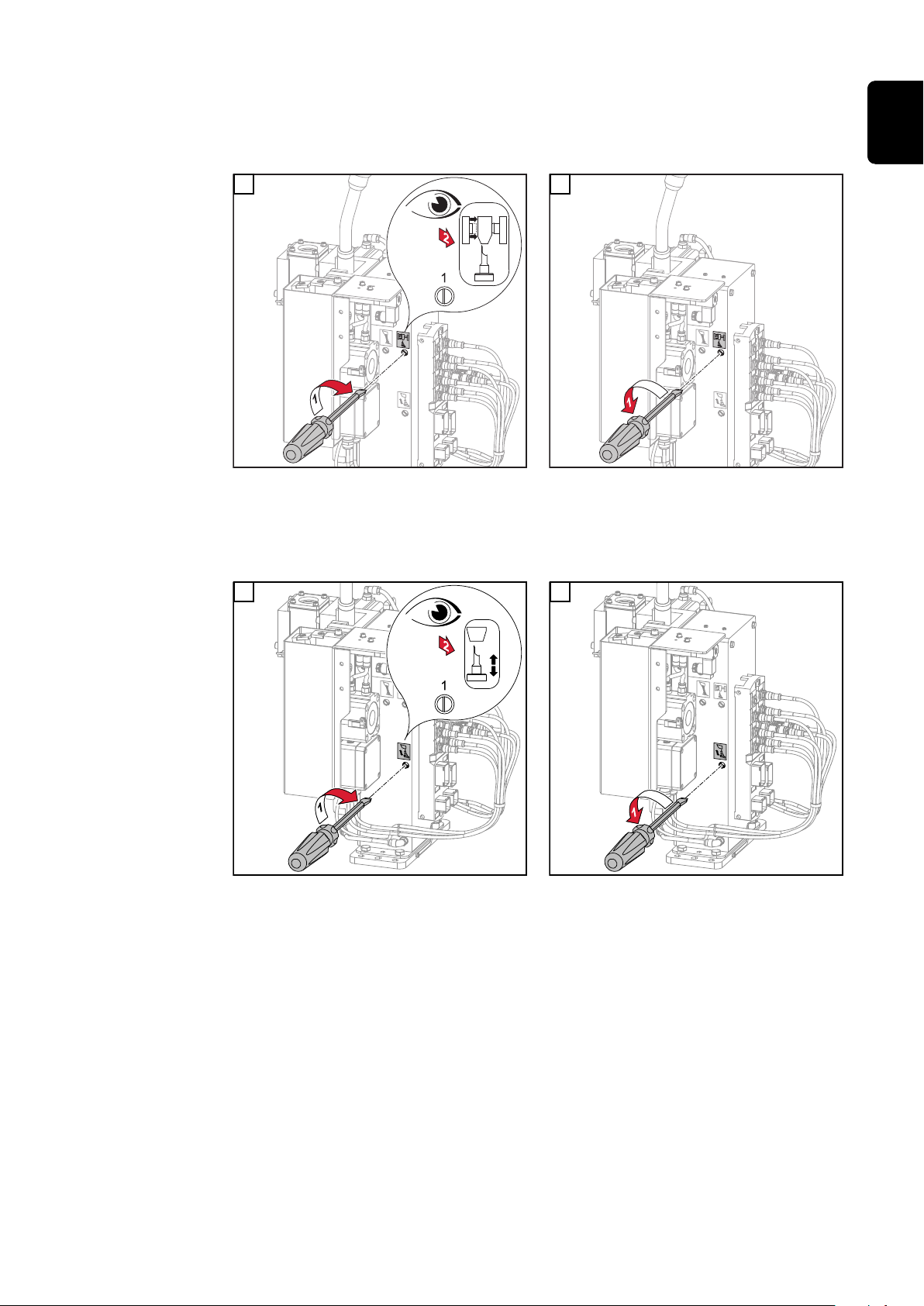

Strana přístroje

(1) Šroub „Vstřik dělicího média“

pro manuální kontrolu vstřikovacího zařízení (stlačený vzduch nebo směs
stlačeného vzduchu a dělicího média stříká ze vstřikovací trysky dělicího
média)

(2) Šroub „Zdvihací zařízení nahoru/dolů“

pro ruční kontrolu zdvihacího zařízení (jízda zdvihacího zařízení nahoru/
dolů)

(3) Šroub „Upnutí plynové hubice / čisticí motor zap.“

pro manuální kontrolu upínacího zařízení plynové hubice a čisticího moto­ru (upínací zařízení plynové hubice vyjíždí a zajíždí, vypnutí/zapnutí čis­ticího motoru)

26

Přípojky pro

(3)

(4)

(2)

(1)

řízení robota

Přípojky pro řízení robota

(1) Přípojka sběrnicového

systému

(2) Přípojka sběrnicového

systému

(3) Přípojka sběrnicového

systému

(4) Přípojka sběrnicového

systému

CS

27

28

Instalace a uvedení do provozu

29

30

Bezpečnost

CS

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být vážná poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smějí provádět jen odborně

▶

vyškolené osoby.
Tento dokument je nutné přečíst a porozumět mu.

▶

Všechny návody k obsluze systémových komponent, zejména bezpečnostní

▶

předpisy, je nutné přečíst a porozumět jim.

VAROVÁNÍ!

Nebezpečí automatického spouštění strojů.

Následkem mohou být vážná poranění a materiální škody.

Kromě tohoto návodu k obsluze je nutné dodržovat také bezpečnostní před-

▶

pisy výrobce robota a svařovacího systému. Před vstupem do pracovního pro­storu robota se ujistěte, že všechna ochranná opatření v pracovním prostoru
robota jsou na svém místě a zůstanou na svém místě po celou dobu.

VAROVÁNÍ!

Nebezpečí v důsledku mechanického pohybu dílů, poletujících částeček (špon
apod.), směsi stlačeného vzduchu a dělicího média vycházející ze vstřikovací
trysky dělicího média.

Následkem mohou být vážná poranění a materiální škody.

Před veškerými pracemi odpojte napájení čisticího přístroje a připojených

▶

systémových komponent stlačeným vzduchem a elektrickým proudem a za­jistěte, aby napájení stlačeným vzduchem a elektrickým proudem zůstalo od­pojené až do ukončení všech prací.
Před veškerými pracemi zajistěte, aby byl čisticí přístroj odpojen od

▶

stlačeného vzduchu – potřebné pracovní kroky jsou popsány v následujícím
oddílu Zajištění odpojení čisticího přístroje od stlačeného vzduchu od str.

32.

VAROVÁNÍ!

Pokud je čisticí přístroj pod napětím a/nebo napájen stlačeným vzduchem, exis­tuje nebezpečí těžkého poranění: rotující čisticí frézkou, nahoru a dolů jedoucím
čisticím motorem, vyjíždějícím a zajíždějícím upínacím zařízením plynové hubice,
aktivovanou řezačkou drátu, poletujícími částečkami (šponami apod.), směsí
stlačeného vzduchu a dělicího média vycházející ze vstřikovací trysky dělicího
média.

Následkem mohou být vážná poranění a materiální škody.
Pokud je nutné provádět práce na čisticím přístroji, který je pod napětím a/nebo
napájený stlačeným vzduchem, přijměte následující ochranná opatření.

Dodržujte bezpečnou vzdálenost těla, zvláště rukou, obličeje a vlasů, stejně

▶

jako předmětů a veškerých částí oděvů od čisticího motoru, čisticí frézky,
zdvihacího zařízení, upínacího zařízení plynové hubice, řezačky drátu
a vstřikovacích trysek dělicího média.
Noste sluchové chrániče.

▶

Noste ochranné brýle s bočnicemi.

▶

31

Zajištění odpo­jení čisticího
přístroje od
stlačeného vzdu­chu

Abyste se ujistili, že v čisticím přístroji není stlačený vzduch, je zapotřebí zkusit
krátce aktivovat čisticí přístroj s odpojeným napájením stlačeným vzduchem. Po­stupujte takto:

Dodržujte ochranná opatření:

1

čisticí frézka, zdvihací zařízení, upínací zařízení plynové hubice, řezačka

-

drátu a vstřikovací tryska dělicího média by se mohly aktivovat, proto do­držujte bezpečnou vzdálenost těla, zvláště rukou, obličeje a vlasů, stejně
jako předmětů a veškerých částí oděvů od výše uvedených součástí
noste sluchové chrániče

-

noste ochranné brýle s bočnicemi

-

Zajistěte, aby byl čisticí přístroj odpojen od napájení stlačeným vzduchem

2

Otočte krátce šroubem „Zdvihací zařízení nahoru/dolů“ na čisticím přístroji

3

o 90° doprava a okamžitě jej zase vraťte zpátky do výchozí polohy

Pokud čisticí přístroj nijak nereaguje na otočení šroubem, není v něm

-

stlačený vzduch

Pokud čisticí přístroj reaguje na otočení šroubem, pak je ještě připojen k

-

napájení stlačeným vzduchem.
V takovém případě je zapotřebí před zahájením všech prací bez­podmínečně odpojit čisticí přístroj od napájení stlačeným vzduchem a
poté ověřit, zda už v čisticím přístroji není stlačený vzduch

32

Před uvedením do provozu

CS

Předpisové
použití přístroje

Obsluhující per­sonál, pracovníci
údržby

Čisticí přístroj lze používat výlučně pro mechanické čištění robotových
svařovacích hořáků Fronius v automatickém režimu v rámci technických údajů,
zvláště pro čištění plynové hubice a vnitřního prostoru plynové hubice. Jakékoliv
jiné a tento rámec přesahující použití se nepovažuje za předpisové. Za škody vzni­klé tímto používáním výrobce neručí.

K předpisovému používání přístroje patří rovněž

přečtení tohoto návodu k obsluze,

-

dodržování veškerých pokynů a bezpečnostních předpisů obsažených v tomto

-

návodu k obsluze,
provádění pravidelných revizí a údržbářských prací.

-

VAROVÁNÍ!

Nebezpečí automatického spouštění strojů.

Následkem mohou být vážná poranění a materiální škody.

Obsluhu/údržbu přístroje smí provádět jen 1 osoba.

▶

Je nutné zajistit, aby se během prací na přístroji v pracovní oblasti tohoto

▶

přístroje nacházela jen 1 osoba.

Předpisy pro
umístění

Pokyny pro
napájení
stlačeným vzdu­chem

Čisticí přístroj je odzkoušen pro krytí IP 21, to znamená:

ochranu proti vniknutí cizích těles větších než Ø 12,5 mm (.49 in.)

-

žádnou ochranu proti vnikající vodě

-

Přístroj nesmí být instalován a provozován ve venkovním prostředí. Zabudované
elektronické součástky je nutno chránit před bezprostředním působením vlhkos­ti.

VAROVÁNÍ!

Nebezpečí v důsledku pádu, resp. převrácení přístroje.

Následkem mohou být těžká poranění a materiální škody.

Čisticí přístroj vždy pevně přišroubujte k podkladu.

▶

S cílem zajistit správnou funkci čisticího přístroje je třeba dodržovat následující
pokyny pro napájení stlačeným vzduchem:

připojit napájení stlačeným vzduchem pomocí omezovače tlaku a filtru

-

stlačeného vzduchu
zajistit kvalitu stlačeného vzduchu podle normy ISO 8573-1:2001, třída 7 4

-

3, přístrojový vzduch

-

koncentrace pevných částic £ 10 mg/m
tlakový rosný bod páry £ + 3 °C

-

-

koncentrace oleje £ 1 mg/m

3

3

33

Opatření pro
bezpečný provoz
přístroje ve spo­jení s neproško­leným obslu­hujícím per­sonálem

Pokud má k přístroji přístup neproškolený personál, je třeba po dobu pobytu od­pojit přívod stlačeného vzduchu k přístroji podle tzv. „Performance Level d“
směrnice ISO 13849-1.

Doporučujeme zajistit požadované přerušení přísunu stlačeného vzduchu pomocí
ventilu s pomalým náběhem tlaku a rychlým odvětráním MS6-SV od společnosti
FESTO.

34

Diagram pro programovatelné řídicí jednotky

4/

2/

4/

2/

4/

2/

4/

2/

4/

2/

4/

2/

4/

(PLC)

Diagram progra­movatelného
řízení (angl. PLC)

Spojka modulu

XXXXXXXX++ST010+IR001.ZM001-KF70

sběrnice:

Umístění: XXXXXXXX++ST010+IR001.ZM001+.&EFA/1.4

Typ: ProfiNet MVK-Metall DO8 /DI8 PushPull MVK-MPNIO

D08 / DI8 PushPull

Adresa: Symbolname: Funkční text:

I777

++ST010+IR001.ZM001-VQ01-

Plynová hubice volná

BG01:4

I778

++ST010+IR001.ZM001-VQ01-

Plynová hubice upnutá

BG02:4

I779

I780

I781

++ST010+IR001.ZM001-VQ01­BG03:4

++ST010+IR001.ZM001-VQ01­BG04:4

++ST010+IR001.ZM001-VQ01-

Čisticí motor se otáčí (im­pulzní signál)

Zásobník dělicího média je
plný

Čisticí motor dole

BG05:4

CS

I782

I783

I784

Q777

Q778

Q779

Q780

Q781

++ST010+IR001.ZM001-VQ01­BG06:4

++ST010+IR001.ZM001-VQ01­BG07:4

++ST010+IR001.ZM001-VQ01­BG08:4

++ST010+IR001.ZM001-VQ01­KK01:x1

++ST010+IR001.ZM001-VQ01­KK02:x1

++ST010+IR001.ZM001-VQ01­KK03:x2

- -

++ST010+IR001.ZM001-VQ01­KK04:x2

Čisticí motor nahoře

Řezačka drátu otevřená

Řezačka drátu zavřená

Upnutí plynové hubice /
čisticí motor zap.

Čisticí motor nahoru/dolů

Vstřik dělicího média

Odříznout drátovou elek­trodu

35

Přišroubování čisticího přístroje k podkladu

Přišroubování
čisticího přístro­je s montážním
stojanem k pod­kladu

VAROVÁNÍ!

Nebezpečí v důsledku pádu, resp. převrácení přístroje.

Následkem mohou být těžká poranění a materiální škody.

V závislosti na podkladu (základu) je pro instalaci montážního stojanu

▶

vyžadován různý upevňovací materiál.
Upevňovací materiál pro montážní stojan proto není součástí dodávky

▶

montážního stojanu. Za správný výběr upevňovacího materiálu je odpovědný
montážní pracovník.

Postavte montážní podstavec na pevný, rovný a neotřesitelný podklad

1

(základ)

montážní podstavec umístěte tak, aby pojezdová dráha robota k čisticímu

-

přístroji na montážním podstavci byla co nejkratší

Montážní podstavec pevně přišroubujte pomocí upevňovacího materiálu k

2

podkladu (základu)

VAROVÁNÍ!

Nebezpečí v důsledku pádu, resp. převrácení přístroje.

Následkem mohou být těžká poranění a materiální škody.

Pro přišroubování čisticího přístroje k montážnímu stojanu použijte

▶

upevňovací materiál dodaný spolu s čisticím přístrojem.

3 4

36

5

CS

37

Čisticí poloha svařovacího hořáku

Čisticí poloha
svařovacího
hořáku

Svařovací hořák (plynová hubice) se musí nacházet ve vystředěné poloze nad čis­ticím motorem / čisticí frézkou ve vzdálenosti 1–2 mm (0.039–0.079 inch) od
ochranného krytu.

38

Nastavení upínacího zařízení plynové hubice

(1)

(3)

(2)
(4)

CS

Nastavení
upínacího
zařízení plynové
hubice

POZOR!

Nebezpečí poškození čisticího přístroje a svařovacího hořáku v důsledku ne­správně nastaveného upínacího zařízení plynové hubice.

Při použití plynových hubic s vnějším průměrem 25 mm (0.98 inch) se nesmí

▶

změnit nastavení upínacího zařízení plynové hubice – upínací zařízení plynové
hubice již bylo nastaveno pro použití plynových hubic s vnějším průměrem 25
mm (0.98 inch) v rámci továrního seřizování.
Při použití plynových hubic s vnějším průměrem větším/menším než 25 mm

▶

(0.98 inch) je zapotřebí nastavit upínací zařízení plynové hubice před prvním
uvedením do provozu a po každé výměně přístroje.

UPOZORNĚNĹ!

Upínací zařízení nastavte tak, aby ne­mohlo docházet k přenosu reakčních
sil na robota.

Plynovou hubici upínejte pouze na
cylindrickou plochu.

Uvolněte šrouby s vnitřním šesti-

1

hranem na vodicích čepech (1) a (2)
Svařovací hořák umístěte do čisticí

2

polohy

centricky k čisticímu motoru

-

Pomocí seřizovacího šroubu (3) na-

3

stavte polohu upínacího zařízení (4)
tak, aby upínací zařízení přiléhalo k
plynové hubici

Utáhněte šrouby s vnitřním šestihranem na vodicích čepech (1) a (2)

4

UPOZORNĚNĹ!

Plynovou hubici upínejte nad čisticím motorem pouze centricky.

39

Montáž čisticí frézky

Montáž čisticí
frézky

POZOR!

Nebezpečí v důsledku zahřívání čisticí frézky při provozu.

Může dojít k vážnému popálení.

Před manipulací s čisticí frézkou nechte čisticí frézku ochladit na teplotu

▶

místnosti (+25 °C, +77 °F).

POZOR!

Nebezpečí v důsledku použití nekompatibilních spotřebních dílů.

Následkem mohou být hmotné škody a poruchy funkce.

Používejte pouze kontaktních špičky, plynové hubice a čisticí frézky výrobce.

▶

Společnost Fronius nepřebírá odpovědnost za škody způsobené použitím
kontaktních špiček, plynových hubic nebo čisticích frézek od jiných výrobců.

Čisticí frézka není součástí dodávky. Vhodnou čisticí frézku naleznete v seznamu
náhradních dílů použitého svařovacího hořáku. https://spareparts.fronius.com/

Odmontujte ochranný kryt čisticího přístroje

1

2

40

Namontujte ochranný kryt na čisticí přístroj tak, aby ochranný kryt byl opět

3

v původní poloze

Nastavení polohy čisticího motoru

(4)(6) (5)

(1)

(2)
(3)

CS

Nastavení polohy
čisticího motoru

Sejměte ochranný kryt (1)

1

Odstraňte plynovou hubici z těla

2

hořáku
Uvolněte šroub (2) na zdvihacím

3

zařízení
Zajistěte, aby se zdvihací zařízení

4

(3) nacházelo v nejspodnější poloze
zdvihu

Umístěte svařovací hořák do čisticí

5

polohy (cca 1 - 2 mm / 0.039 -

0.079 in. nad ochranný kryt, cent­ricky k čisticímu motoru)

Ručně vysuňte zdvihací zařízení (3) do nejvyšší polohy zdvihu a podržte je v

6

této poloze
Čisticí motor (4) s čisticí frézkou ručně vysuňte do čistící polohy

7

viz detail (5) svařovacího hořáku s izolační objímkou

-

viz detail (6) svařovacího hořáku s ochranou proti rozstřiku

-

UPOZORNĚNĹ!

Čisticí frézka se nesmí dotýkat součástek svařovacího hořáku.

Upevněte čisticí motor (4) v této poloze na zdvihací zařízení (3) – pevně

8

utáhněte šroub (2) na zdvihacím zařízení
Proveďte zkoušku funkčnosti s odmontovanou plynovou hubicí: Čisticí motor

9

ručně posuňte do nejvyšší polohy

Čisticí frézka musí bez kolize obemknout kontaktní trubici.

-

Pokud se čisticí frézka dotýká součástek svařovacího hořáku, nastavte po­lohu čisticího motoru

Namontujte plynovou hubici na tělo hořáku

10

Proveďte zkoušku funkčnosti s namontovanou plynovou hubicí: Čisticí motor

11

ručně posuňte do nejvyšší polohy

Čisticí frézka se musí bez kolize ponořit do plynové hubice.

-

Pokud se čisticí frézka dotýká součástek svařovacího hořáku, nastavte po­lohu čisticího motoru

Namontujte ochranný kryt na čisticí přístroj tak, aby se ochranný kryt dostal

12

do své původní pozice

41

Zajištění napájení stlačeným vzduchem

Napájení čis­ticího přístroje
stlačeným vzdu­chem; princip
funkce po­jistného ventilu
stlačeného vzdu­chu

Zajištění napájení stlačeným vzduchem:

Zapněte přívod stlačeného vzduchu čisticího přístroje bez tlaku a zajistěte,

1

aby tento přívod stlačeného vzduchu během všech prací na přístroji zůstal
bez tlaku

Přišroubujte dodaný pojistný ventil stlačeného vzduchu k přípojce stlačeného

2

vzduchu na čisticím přístroji
Připojte přívod stlačeného vzduchu k pojistnému ventilu stlačeného vzduchu

3

Vysunutím a zasunutím pojistného ventilu stlačeného vzduchu lze přerušit a zno­vu obnovit napájení čisticího přístroje stlačeným vzduchem – viz následující po­pis.

Na následujícím obrázku je zobrazen zavřený pojistný ventil stlačeného vzduchu =
napájení přístroje stlačeným vzduchem je přerušené:

Zavřený pojistný ventil stlačeného vzduchu

Na následujícím obrázku je zobrazen otevřený pojistný ventil stlačeného vzduchu
= přístroj je napájen stlačeným vzduchem:

Otevřený pojistný ventil stlačeného vzduchu

42

Uvedení rozprašovače dělicího média do provozu

CS

Naplnění
zásobníku
dělicího média (1
litr) a spojení s
čisticím přístro­jem

UPOZORNĚNĹ!

Používejte výhradně dělicí médium „Robacta Reamer“ výrobce (číslo položky
42,0411,8042).

Jeho složení je schváleno speciálně pro použití s čisticím přístrojem. Při použití
jiných výrobků není zaručena jejich bezvadná funkce.

1 2

3 4

43

5

1

*

2

3

4

Spojení
zásobníku
dělicího média
(10 litrů) s čis­ticím přístrojem

UPOZORNĚNĹ!

Používejte výhradně dělicí médium „Robacta Reamer“ výrobce (číslo položky
42,0411,8042).

Jeho složení je schváleno speciálně pro použití s čisticím přístrojem. Při použití
jiných výrobků není zaručena jejich bezvadná funkce.

1

2

* Rozšířená výbava (dlouhá hadice

dělicího média)

44

3

CS

Nastavení
vstřikovaného
množství rozp­rašovače dělicího
média

UPOZORNĚNĹ!

Za účelem řádného nastavení vstřikovaného množství se musí svařovací hořák
nacházet v čisticí poloze.

Vytvořte napájení čisticího přístroje stlačeným vzduchem

1

Propojte čisticí přístroj s řízením robota

2

Spusťte vstřikování pomocí řízení robota a zkontrolujte, zda je vstříknuté

3

množství dostatečné
Pokud vstříknuté množství není dostatečné, nastavte vstřikované množství –

4

podle potřeby

pomocí řízení robota přizpůsobte dobu vstřikování – doporučuje se doba

-

vstřikování ~ 0,7 sekund
nebo pomocí regulátoru dělicího média – viz následující obrázek

-

5

Přesné nastavení vstřikovaného množství dělicího média na regulátoru

45

Uvedení senzoru kontroly stavu náplně do provo-

(1)

(2)

(3)

20 mm (0.79 in.)

2 - 6 s

zu

Všeobecné infor­mace

Ovládací prvky a
kontrolky na
senzoru

Senzor kontroly stavu náplně vyšle signál v případě, že stav v zásobníku dělicího
média klesne pod určenou úroveň.

(1) Tlačítko „OUT OFF“

pro naprogramování senzoru

(2) Tlačítko „OUT ON“

pro naprogramování senzoru

(3) LED

indikuje provozní stav senzoru

Kontrolka LED svítí/bliká:

-

Senzor je aktivní
Kontrolka LED nesvítí/

-

nebliká: Senzor není aktivní

Nastavení
prázdného
zásobníku

Vyprázdněte zásobník dělicího

1

média, až se hladina dělicího média
bude nacházet alespoň 20 mm
(0.787 in.) pod senzorem

Připojte elektrické napájení senzo-

2

ru

Podržte tlačítko „OUT OFF“ stisk-

3

nuté alespoň 2 sekundy, maximálně
6 sekund

kontrolka LED na senzoru po-

-

malu bliká
po uvolnění tlačítka „OUT

-

OFF“ kontrolka LED zase zhas­ne – senzor rozpoznal nízký
stav kapaliny

46

Nastavení plného

> 6 s

10 s

10 s

zásobníku

Naplňte zásobník dělicím médiem

1

Podržte tlačítko „OUT OFF“ stisk-

2

nuté alespoň 6 sekund

kontrolka LED na senzoru bliká

-

nejprve pomalu, po 6
sekundách rychleji
po uvolnění tlačítka „OUT

-

OFF“ kontrolka LED zase zhas­ne – senzor rozpoznal vysoký
stav kapaliny

CS

Odjištění/
zajištění senzoru
kontroly stavu
náplně

UPOZORNĚNĹ!

Aby nedošlo k neúmyslnému přena­stavení senzoru kontroly stavu náplně,
je možné senzor zajistit.

Zajištění senzoru kontroly stavu náplně:

Podržte tlačítka „OUT OFF“ a „OUT ON“ současně stisknutá alespoň po dobu

1

10 sekund

Stav kontrolky LED se krátce změní

-

pokud kontrolka LED svítí během zajišťování, po zajištění krátce zhas-

-

ne
pokud kontrolka LED nesvítí během zajišťování, po zajištění se krátce

-

rozsvítí

Odjištění senzoru kontroly stavu náplně:

Podržte tlačítka „OUT OFF“ a „OUT ON“ současně stisknutá alespoň po dobu

1

10 sekund

Stav kontrolky LED se krátce změní

-

pokud kontrolka LED svítí během odjišťování, po odjištění krátce

-

zhasne
pokud kontrolka LED nesvítí během odjišťování, po odjištění se krátce

-

rozsvítí

47

Proveďte manuální kontrolu funkcí čisticího
přístroje

Bezpečnost

Manuální kontro­la funkcí čis­ticího přístroje

VAROVÁNÍ!

Níže uvedené práce vyžadují napájení čisticího přístroje stlačeným vzduchem.
Přitom vzniká nebezpečí v důsledku rotující čisticí frézky, nahoru a dolů je­doucím čisticím motorem, vyjíždějícím a zajíždějícím upínacím zařízením plynové
hubice, poletujícími částečkami (šponami apod.), směsí stlačeného vzduchu
a dělicího média vycházející ze vstřikovací trysky dělicího média.

Následkem mohou být vážná poranění a materiální škody.

Dodržujte bezpečnou vzdálenost těla, zvláště rukou, obličeje a vlasů, stejně

▶

jako předmětů a veškerých částí oděvů od čisticího motoru, čisticí frézky,
zdvihacího zařízení, upínacího zařízení plynové hubice, řezačky drátu
a vstřikovacích trysek dělicího média.
Noste sluchové chrániče.

▶

Noste ochranné brýle s bočnicemi.

▶

UPOZORNĚNĹ!

Ve vodorovné poloze drážky šroubů „Zdvihací zařízení nahoru/dolů“, „Upnutí
plynové hubice / čisticí motor zap.

“ a „Vstřik dělicího média“ jsou příslušné funkce deaktivovány.

Odpojte čisticí přístroj od řízení robota

1

Vytvořte napájení čisticího přístroje stlačeným vzduchem

2

Funkce: Vstřik dělicího média

Během průběhu funkce překontrolujte:

správnou hloubku zanoření plynové hubice do zařízení na vstřikování dělicího

-

média. Správná hloubka zanoření musí být vždy zvlášť nastavena podle ply­nové hubice

Po skončení průběhu funkce překontrolujte:

zda je plynová hubice dostatečně navlhčena dělicím médiem

-

3

4

48

Vstřik dělicího média

Deaktivace funkce

Upnutí plynové hubice / vstřik dělicího média

Během průběhu funkce překontrolujte:

funkci upínacího zařízení plynové hubice

-

funkci čisticího motoru

-

CS

5

Upnutí plynové hubice / čisticí motor zap.

6

Upnutí plynové hubice / čisticí motor zap.

Funkce: Čisticí motor nahoru/dolů

Během průběhu funkce překontrolujte:

hloubku zanoření čisticí frézky do plynové hubice

-

7

8

Čisticí motor nahoru/dolů

Deaktivace funkce

49

Uvedení čisticího přístroje do provozu

Předpoklady
uvedení do pro­vozu

Uvedení do pro­vozu

Pro uvedení čisticího přístroje do provozu je třeba splnit následující předpoklady:

Montážní stojan čisticího přístroje je pevně přišroubovaný k podkladu

-

Čisticí přístroj je pevně přišroubovaný k montážnímu stojanu

-

Upínací zařízení plynové hubice je nastavené – neplatí při použití plynové hu-

-

bice s vnějším průměrem 25 mm ( 0,98 inch). Podrobnější informace nalezne­te v kapitole „Nastavení upínacího zařízení plynové hubice“
Čisticí frézka je namontovaná

-

Poloha čisticího motoru je nastavená

-

Rozprašovač dělicího média je uveden do provozu

-

Napájení stlačeným vzduchem je připojené

-

Funkce jsou ručně překontrolované

-

Čisticí přístroj je propojen s řízením robota

-

Všechny kryty jsou namontované, všechna bezpečnostní zařízení neporušená

-

a na svém místě

K uvedení čisticího přístroje do provozu dochází pomocí aktivního signálu řízení
robota.

50

Průběh programu čištění

CS

Bezpečnost

POZOR!

Nebezpečí v důsledku neodborné instalace a uvedení do provozu.

Může dojít k hmotným škodám.

Před zahájením automatického provozu je zapotřebí provést manuální kont-

▶

rolu funkcí čisticího přístroje.
Automatický provoz spusťte teprve po řádné instalaci čisticího přístroje a je-

▶

ho uvedení do provozu.

UPOZORNĚNĹ!

Nesmáčené vnitřní prostory svařovacího hořáku mohou na začátku svařování
vést k trvalému znečištění svařovacího hořáku.

Před každým spuštěním automatizovaného provozu je zapotřebí ošetřit

▶

vnitřní prostor svařovacího hořáku dělicím médiem výrobce.

51

Průběh progra­mu čištění

Start

Najet do pozice C

- cca 25 mm (0.98 in.) vedle
řezačky drátu

- rychlost: rychloposuv

Najet do pozice D

- zasunutí do řezačky drátu

- rychlost: 10 cm/s
(236.22 ipm)

Nastavit

- externí signál „Odříznout drátovou
elektrodu“

Čekat 0,5 s

Najet do pozice G

- cca 50 mm (1.97 in.) centricky nad
řezačku drátu

- rychlost: 10 cm/s
(236.22 ipm)

Resetovat

- externí signál „Odříznout drátovou
elektrodu“

52

Najet do pozice A

- cca 50 mm (1.97 in.) centricky nad
čisticí přístroj

- rychlost: rychloposuv

Dotaz na výstup (výstupní signál:

plynová hubice volná)

- Low nebo High

CS

Dotaz = Low

(plynová hubice upnutá)

Dotaz = High

(plynová hubice volná)

Dotaz na výstup (výstupní signál:

čisticí motor dole)

- Low nebo High

Dotaz = High

(čisticí motor je dole)

Najet do pozice B

(čisticí poloha)

- zasunutí do upínacího zařízení
plynové hubice

- rychlost: 10 cm/s
(236.22 ipm)

Nastavit

- Vstup „Upnout plynovou hubici,

čisticí motor zap.“

Stop

Dotaz = Low

(čisticí motor není dole)

Stop

Nastavit

- Vstup „Čisticí motor nahoru“

53

Nastavit

- Profuk svařovacího hořáku
stlačeným vzduchem

Resetovat

- Vstup „Čisticí motor nahoru“ (jakmile
je signál „Čisticí motor nahoru“ High)

Resetovat

- Vstup „Upnout plynovou hubici,
čisticí motor zap., profuk svařovacího
hořáku stlačeným plynem“ (jakmile je

signál „Čisticí motor dole“ High)

Dotaz na výstup (výstupní signál:

plynová hubice volná)

- Low nebo High

Dotaz na výstup = High

(plynová hubice volná)

Dotaz = Low

(plynová hubice upnutá)

Stop

Najet do pozice A

- cca 50 mm (1.97 in.) centricky nad
čisticí přístroj

- rychlost: 10 cm/s
(236.22 ipm)

Najet do pozice E

- cca 50 mm (1.97 in.) centricky nad

zařízení na vstřikování dělicího média

- rychlost: 10 cm/s
(236.22 ipm)

54

Najet do pozice F

(poloha pro vstřik)

- cca 10-35 mm (0.39-1.38 in.) hluboko
do vstřikovacího zařízení - rychlost: 10

cm/s

(236.22 ipm)

Nastavit

- Vstup „Vstřik dělicího média“

Čekat 0,7 s

Resetovat

- Vstup „Vstřik dělicího média“

Najet do pozice E

- cca 50 mm (1.97 in.) centricky nad

zařízení na vstřikování dělicího média

- rychlost: 10 cm/s
(236.22 ipm)

Konec

CS

55

Průběh signálů čisticího přístroje

24 VDC

0 VDC

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Průběh signálů
čisticího přístro­je

(1) Upnutí plynové hubice, čisticí motor zap.

(2) Čisticí motor nahoru/dolů

(3) Vstřik dělicího média

(4) Plynová hubice volná

(5) Plynová hubice upnutá

(6) Čisticí motor se otáčí (impulzní signál)

(7) Zásobník dělicího média je plný

(8) Čisticí motor dole

(9) Čisticí motor nahoře

56

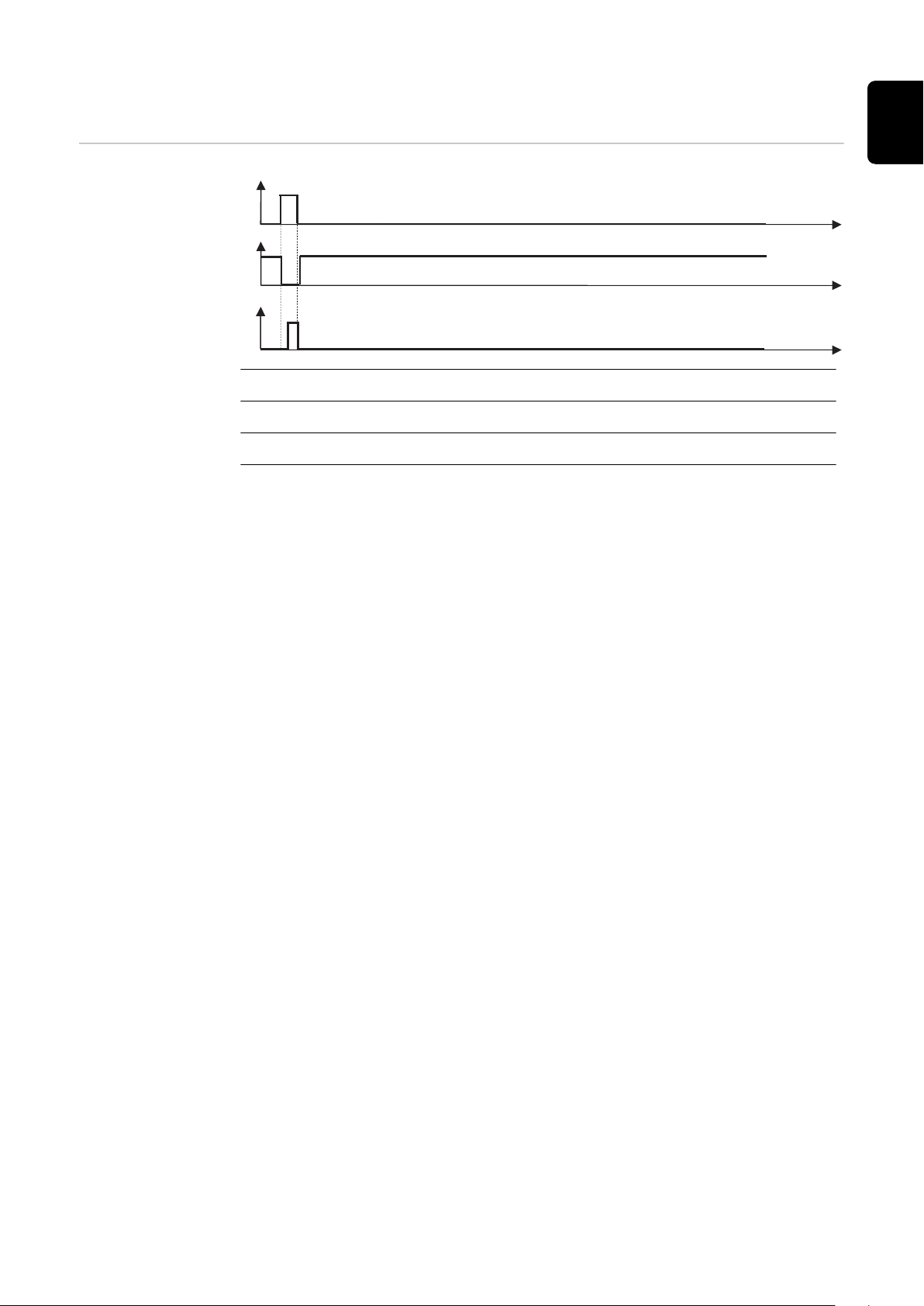

Průběh signálů řezačky drátu

24 VDC

0 VDC

(1)

(2)

(3)

CS

Průběh signálů
řezačky drátu

(1) Odříznout drátovou elektrodu

(2) Řezačka drátu otevřená

(3) Řezačka drátu zavřená

57

58

Péče, údržba a likvidace odpadu

59

60

Bezpečnost

Bezpečnost U všech prací popsaných v kapitole „Ošetřování, údržba a likvidace odpadu“ do-

držujte všechny níže uvedené bezpečnostní předpisy!

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smějí provádět jen odborně

▶

vyškolené osoby.
Tento dokument je nutné přečíst a porozumět mu.

▶

Všechny návody k obsluze systémových komponent, zejména bezpečnostní

▶

předpisy, je nutné přečíst a porozumět jim.

VAROVÁNÍ!

Nebezpečí v důsledku automatického rozbíhání zařízení.

Následkem mohou být těžká poranění a materiální škody.

Kromě tohoto návodu k obsluze dodržujte také bezpečnostní předpisy výrob-

▶

ce robota a svařovacího systému. Pro vaši osobní bezpečnost se přesvědčte,
zda jsou splněna veškerá bezpečnostní opatření v pracovní oblasti robota a
také, že budou v pořádku po celou dobu vašeho pobytu v této oblasti.

CS

VAROVÁNÍ!

Nebezpečí v důsledku mechanického pohybu dílů, poletujících částeček (špon
apod.), směsi stlačeného vzduchu a dělicího média vycházející ze vstřikovací
trysky dělicího média.

Následkem mohou být těžká poranění a materiální škody.

Před veškerými pracemi odpojte napájení čisticího přístroje a připojených

▶

systémových komponent stlačeným vzduchem a elektrickým proudem a za­jistěte, aby napájení stlačeným vzduchem a elektrickým proudem zůstalo od­pojené až do ukončení všech prací.
Před veškerými pracemi zajistěte, aby byl čisticí přístroj odpojen od

▶

stlačeného vzduchu – potřebné pracovní kroky jsou popsány v následujícím
oddílu Zajištění odpojení čisticího přístroje od stlačeného vzduchu od
str. 62.

61

VAROVÁNÍ!

Pokud je čisticí přístroj pod napětím a/nebo napájen stlačeným vzduchem, exis­tuje nebezpečí těžkého poranění: rotující čisticí frézkou, nahoru/dolů jedoucím
čisticím motorem, vyjíždějícím/zajíždějícím upínacím zařízením plynové hubice,
aktivovanou řezačkou drátu, poletujícími částečkami (šponami apod.), směsí
stlačeného vzduchu a dělicího média vycházející ze vstřikovací trysky dělicího
média.

Následkem mohou být těžká poranění a materiální škody.
Pokud je nutné provádět práce na čisticím přístroji, který je pod napětím a/nebo
napájený stlačeným vzduchem, přijměte následující ochranná opatření.

Dodržujte bezpečnou vzdálenost těla, zvláště rukou, obličeje a vlasů, stejně

▶

jako předmětů a veškerých částí oděvů od čisticího motoru, čisticí frézky,
zdvihacího zařízení, upínacího zařízení plynové hubice, řezačky drátu
a vstřikovacích trysek dělicího média.
Noste sluchové chrániče.

▶

Noste ochranné brýle s bočnicemi.

▶

POZOR!

Nebezpečí v důsledku zahřívání čisticí frézky v provozu.

Může dojít k vážnému popálení.

Před manipulací s čisticí frézkou nechte čisticí frézku ochladit na teplotu

▶

místnosti (+25 °C, +77 °F).

Zajištění odpo­jení čisticího
přístroje od
stlačeného vzdu­chu

Abyste se ujistili, že v čisticím přístroji není stlačený vzduch, je zapotřebí zkusit
krátce aktivovat čisticí přístroj s odpojeným napájením stlačeným vzduchem. Po­stupujte takto:

Dodržujte ochranná opatření:

1

čisticí frézka, zdvihací zařízení, upínací zařízení plynové hubice, řezačka

-

drátu a vstřikovací tryska dělicího média by se mohly aktivovat, proto do­držujte bezpečnou vzdálenost těla, zvláště rukou, obličeje a vlasů, stejně
jako předmětů a veškerých částí oděvů od výše uvedených součástí
noste sluchové chrániče

-

noste ochranné brýle s bočnicemi

-

Zajistěte, aby byl čisticí přístroj odpojen od napájení stlačeným vzduchem

2

Otočte krátce šroubem „Zdvihací zařízení nahoru/dolů“ na čisticím přístroji

3

o 90° doprava a okamžitě jej zase vraťte zpátky do výchozí polohy

Pokud čisticí přístroj nijak nereaguje na otočení šroubem, není v něm

-

stlačený vzduch

Pokud čisticí přístroj reaguje na otočení šroubem, pak je ještě připojen k

-

napájení stlačeným vzduchem.
V takovém případě je zapotřebí před zahájením všech prací bez­podmínečně odpojit čisticí přístroj od napájení stlačeným vzduchem a
poté ověřit, zda už v čisticím přístroji není stlačený vzduch

62

Péče, údržba a likvidace odpadu

CS

Všeobecné infor­mace

Před každým
uvedením do
provozu

Denně

Čisticí přístroj obecně nevyžaduje údržbu. Chcete-li čisticí přístroj provozovat
dlouhodobě, je zapotřebí dodržovat pokyny týkající se péče a údržby.

Překontrolujte stav náplně zásobníku dělicího média a popřípadě jej doplňte

-

Překontrolujte stav náplně záchytného zásobníku dělicího média a popřípadě

-

jej vyprázdněte
Zkontrolujte opotřebení čisticí frézky a případně ji vyměňte

-

Vyprázdněte záchytný zásobník čisticího přístroje

-

Pokud je k dispozici záchytný zásobník řezačky drátu, vyprázdněte jej

-

Vizuálně zkontrolujte čisticí přístroj a zajistěte okamžité odstranění

-

případných poškození (před uvedením do provozu)

POZOR!

Nebezpečí v důsledku používání čisticích prostředků obsahujících rozpouštědla.

Může dojít k hmotným škodám.

Čisticí přístroj čistěte pouze čisticími prostředky, které neobsahují roz-

▶

pouštědla.

Vyčistěte přístroj od naneseného dělicího média a nečistot.

1

Týdně

Každých
6 měsíců

V případě
potřeby

UPOZORNĚNĹ!

Zásobník dělicího média čistěte pouze čisticími prostředky, které neobsahují
rozpouštědla.

Překontrolujte zásobník dělicího média a záchytný zásobník dělicího média,

-

zda nejsou znečištěné, v případě potřeby je vyčistěte
Pomocí nasávací hadice vyfoukejte sací filtr zásobníku dělicího média

-

stlačeným vzduchem směrem zevnitř ven (viz kapitolu „Uvedení rozprašovače
dělicího média do provozu“)

Otevřete přístroj a zkontrolujte pneumatické ventily na

1

těsnost

-

pevné dotažení všech šroubů

-

pevné dotažení všech šroubových spojení na pneumatických ventilech

-

Otevřete přístroj a

vyčistěte vnitřní prostor přístroje suchým a redukovaným stlačeným vzdu-

1

chem
lehce naolejujte vedení válce zdvihacího zařízení

2

obnovte provozní stav přístroje

3

63

Likvidace odpa­du

Likvidace odpadu musí být provedena v souladu s platnými národními a místními
předpisy.

64

Diagnostika a odstraňování závad

65

66

Bezpečnost

Bezpečnost U všech prací popsaných v kapitole „Diagnostika a odstraňování závad“ dodržujte

všechny níže uvedené bezpečnostní předpisy!

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smějí provádět jen odborně

▶

vyškolené osoby.
Tento dokument je nutné přečíst a porozumět mu.

▶

Všechny návody k obsluze systémových komponent, zejména bezpečnostní

▶

předpisy, je nutné přečíst a porozumět jim.

VAROVÁNÍ!

Nebezpečí v důsledku automatického rozbíhání zařízení.

Následkem mohou být těžká poranění a materiální škody.

Kromě tohoto návodu k obsluze dodržujte také bezpečnostní předpisy výrob-

▶

ce robota a svařovacího systému. Pro vaši osobní bezpečnost se přesvědčte,
zda jsou splněna veškerá bezpečnostní opatření v pracovní oblasti robota a
také, že budou v pořádku po celou dobu vašeho pobytu v této oblasti.

CS

VAROVÁNÍ!

Nebezpečí v důsledku mechanického pohybu dílů, poletujících částeček (špon
apod.), směsi stlačeného vzduchu a dělicího média vycházející ze vstřikovací
trysky dělicího média.

Následkem mohou být těžká poranění a materiální škody.

Před veškerými pracemi odpojte napájení čisticího přístroje a připojených

▶

systémových komponent stlačeným vzduchem a elektrickým proudem a za­jistěte, aby napájení stlačeným vzduchem a elektrickým proudem zůstalo od­pojené až do ukončení všech prací.
Před veškerými pracemi zajistěte, aby byl čisticí přístroj odpojen od

▶

stlačeného vzduchu – potřebné pracovní kroky jsou popsány v následujícím
oddílu Zajištění odpojení čisticího přístroje od stlačeného vzduchu od
str. 68.

67

VAROVÁNÍ!

Pokud je čisticí přístroj pod napětím a/nebo napájen stlačeným vzduchem, exis­tuje nebezpečí těžkého poranění: rotující čisticí frézkou, nahoru/dolů jedoucím
čisticím motorem, vyjíždějícím/zajíždějícím upínacím zařízením plynové hubice,
aktivovanou řezačkou drátu, poletujícími částečkami (šponami apod.), směsí
stlačeného vzduchu a dělicího média vycházející ze vstřikovací trysky dělicího
média.

Následkem mohou být těžká poranění a materiální škody.
Pokud je nutné provádět práce na čisticím přístroji, který je pod napětím a/nebo
napájený stlačeným vzduchem, přijměte následující ochranná opatření.

Dodržujte bezpečnou vzdálenost těla, zvláště rukou, obličeje a vlasů, stejně

▶

jako předmětů a veškerých částí oděvů od čisticího motoru, čisticí frézky,
zdvihacího zařízení, upínacího zařízení plynové hubice, řezačky drátu
a vstřikovacích trysek dělicího média.
Noste sluchové chrániče.

▶

Noste ochranné brýle s bočnicemi.

▶

POZOR!

Nebezpečí v důsledku zahřívání čisticí frézky v provozu.

Může dojít k vážnému popálení.

Před manipulací s čisticí frézkou nechte čisticí frézku ochladit na teplotu

▶

místnosti (+25 °C, +77 °F).

Zajištění odpo­jení čisticího
přístroje od
stlačeného vzdu­chu

Abyste se ujistili, že v čisticím přístroji není stlačený vzduch, je zapotřebí zkusit
krátce aktivovat čisticí přístroj s odpojeným napájením stlačeným vzduchem. Po­stupujte takto:

Dodržujte ochranná opatření:

1

čisticí frézka, zdvihací zařízení, upínací zařízení plynové hubice, řezačka

-

drátu a vstřikovací tryska dělicího média by se mohly aktivovat, proto do­držujte bezpečnou vzdálenost těla, zvláště rukou, obličeje a vlasů, stejně
jako předmětů a veškerých částí oděvů od výše uvedených součástí
noste sluchové chrániče

-

noste ochranné brýle s bočnicemi

-

Zajistěte, aby byl čisticí přístroj odpojen od napájení stlačeným vzduchem

2

Otočte krátce šroubem „Zdvihací zařízení nahoru/dolů“ na čisticím přístroji

3

o 90° doprava a okamžitě jej zase vraťte zpátky do výchozí polohy

Pokud čisticí přístroj nijak nereaguje na otočení šroubem, není v něm

-

stlačený vzduch

Pokud čisticí přístroj reaguje na otočení šroubem, pak je ještě připojen k

-

napájení stlačeným vzduchem.
V takovém případě je zapotřebí před zahájením všech prací bez­podmínečně odpojit čisticí přístroj od napájení stlačeným vzduchem a
poté ověřit, zda už v čisticím přístroji není stlačený vzduch

68

Diagnostika a odstraňování závad

CS

Chyba v průběhu
programu

Nedochází ke vstřiku dělicího média

Zásobník dělicího média je plný

Příčina:
Odstranění:

Příčina:

Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příliš malé vstřikované množství.
Prodlužte dobu vstřikování.

Sací filtr hadice dělicího média v zásobníku dělicího média je
znečištěný.

Vyčištění sacího filtru hadice dělicího média stlačeným vzdu­chem (viz kapitolu Uvedení rozprašovače dělicího média do

provozu od str. 43).

Chybí signál od robota.
Kontrola programu robota.

Ucpaná vstřikovací tryska dělicího média.
Vyčištění vstřikovací trysky dělicího média.

Kontaktujte servisní službu (nechte vyměnit vstřikovací trysku
dělicího média).

Vadné vakuové čerpadlo.
Kontaktujte servisní službu (nechte vyměnit vakuové čerpadlo).

Příčina:
Odstranění:

Svařovací hořák je špatně vyčištěn nebo poškozen

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:

Odstranění:

Příčina:
Odstranění:

Mechanická závada magnetického ventilu.
Kontaktujte servisní službu (nechte vyměnit magnetický ventil).

Poloha čisticího motoru je nesprávně nastavená
Nastavte správnou polohu čisticího motoru – viz oddíl Nasta-

vení polohy čisticího motoru od str. 41

Plynová hubice je upnuta v nesprávné poloze
Nastavení upínacího zařízení plynové hubice – viz oddíl Nasta-

vení upínacího zařízení plynové hubice od str. 39

Čisticí frézka není vhodná pro danou geometrii svařovacího
hořáku

Montáž vhodné čisticí frézky

Opotřebovaná čisticí frézka
Výměna čisticí frézky

69

Zdvihací zařízení nejede nahoru nebo dolů

Příčina:
Odstranění:

Není k dispozici napájení stlačeným vzduchem.
Obnovte napájení stlačeným vzduchem.

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Čisticí motor nefunguje

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Chybí signál od robota.
Kontrola programu robota.

Mechanická závada magnetického ventilu.
Kontaktujte servisní službu (nechte vyměnit magnetický ventil).

Regulační ventil nelze regulovat nebo je vadný.
Kontaktujte servisní službu (nechte vyměnit regulační ventil).

Vadné těsnění zdvihacího válce.
Kontaktujte servisní službu (nechte vyměnit zdvihací válec).

Není k dispozici napájení stlačeným vzduchem.
Obnovte napájení stlačeným vzduchem.

Chybí signál od robota.
Kontrola programu robota.

Mechanická závada čisticího motoru.
Kontaktujte servisní službu (nechte vyměnit čisticí motor).

Příčina:
Odstranění:

Mechanická závada magnetického ventilu.
Kontaktujte servisní službu (nechte vyměnit magnetický ventil).

70

Technické údaje

71

72

Technické údaje

CS

Robacta Reamer
X-Line J, Robac­ta Reamer X-Li­ne J Alu

Napájecí napětí + 24 V DC

Jmenovitý výkon 10,8 W

Jmenovitý tlak 6 barů

86.99 psi

Spotřeba vzduchu 420 l/min

443.81 qt./min

Oznacení závitu pripojení stlaceného vzduchu G ¼“

Standard I/O (X1) Vstup: + 24 V DC / max. 100

mA
Výstup: + 24 V DC / max. 30
mA

Doba čištění 4,5 - 6,5 s

Celková doba cyklu 5,0 - 9,0 s

Objem zásobníku dělicího média 1 l

.26 gal. (US)

Krytí IP 21

Certifikace CE

Bezpečnostní označení S

„Performance Level“ c

Maximální emise hluku (LWA) 82 dB (A)

Rozměry d x š x v 255 x 245 x 390 mm

10.04 x 9.84 x 15.35 in.

Hmotnost
(bez dělicího média a rozšířené výbavy řezačky
drátu)

10,5 kg

22.15 lb.

73

74

Příloha

75

76

Schéma zapojení přístroje Robacta Reamer X-Line

NC

Q778

0V

Q777

BLUE

PE

-Y1

A1

A2

A2

A1

-Y2

Gasdüse spannen

Motor dreht

Motor

auf / ab

Spannzylinder Gasdüse

-XS0

3

4

5

2

1

-X1

13

14

15

16

6

-X2

5

-Y3

A2

A1

Einsprühen

1

2

5

4

3

-XS1

-XS2

3

4

5

2

1

A1

A2

-Y4

Draht schneiden

BLACK

BLUE

BLACK

WHITE

BLUE

BLACK

1

-X1

2

3

-B1

3

4

1

Spannzylinder Gasdüse

1

4

3

-B2

frei gespannt

Trennmittel KontrolleMotor dreht Impuls Motor unten Motor oben Draht geschnittenDrahtschneider offen

4

5

6

1

4

3

-B3 -B4

3

4

1

-XS4

3

4

5

2

1

BLUE

BLACK

BROWN

WHITE

NC

Q780

0V

Q779

PE

NC

Q782

0V

Q781

PE

+24V US

I778

0V

I777

PE

1

2

5

4

3

-XS5

PE

I779

0V

I780

+24V US

+A1-X1

1

4

3

1

+A1-X2

4

3

1

+A1-X3

2

3

4

5

+A1 Y-Verteiler

-X1

7

8

9

1

4

3

-B5 -B6

3

4

1

10

11

12

1

2

5

4

3

-XS6

PE

I781

0V

I782

+24V US

WHITE

BROWN

BLACK

BLUE

1

-X2

2

3

-B7

3

4

1

1

4

3

-B8

4

-XS7

3

4

5

2

1

BLUE

BLACK

BROWN

WHITE

+24V US

I782

0V

I781

PE

BLUE

BLACK

BROWN

BLUE

BLACK

BROWN

J, Robacta Reamer X-Line J Alu

CS

77

Schéma pneumatických rozvodů přístroje Robac-

6bar/87psi

-Y2

44

13

37 36

35

12

03

20

14

23

26

32

33

34

33

31

30

47

03 - Spannzylinder

20 - Pneumatikmotor

44 - Luftanschluss

13 - Magnetventil -Y2 Motor auf/ab

14 - Magnetventil -Y3 Einsprühen

36 - Drosselrückschlagventil

37 - Drosselrückschlagventil

47 - Filter Ansaugung

30 - Kunststoffflasche ohne Verschraubung

35 - Schiebeeinheit

33 - Rückschlagventil mit Feder

32 - Venturidüse mit Rückschlagventil

34 - Drosselventil

26 - Einsprühdüse

GASDÜSE SPANNEN

MOTOR DREHT

MOTOR

AUF / AB

-Y1 -Y4

15

61

DA-10

DRAHTABSCHNEIDER

EINSPRÜHEN

12 - Magnetventil -Y1 Spannen/Motor ein

61 - Schiebeeinheit

15 - Magnetventil -Y4 Drahtabschneider

23 - Aluminiumzylinder Einsprühen

31 - Kunststoffflasche mit Ferder in Rückschlagventil

-Y3

ta Reamer X-Line J, Robacta Reamer X-Line J Alu

78

Prohlášení o shodě

DE German Deutsch EN English English FR French Française

EU-KONFORMITÄTSERKLÄRUNG 2017
EU-DECLARATION OF CONFORMITY 2017
DÉCLARATION UE DE CONFORMITÉ, 2017

Wels-Thalheim, 2017-06-07

eingapmoc aLrerutcafunaMamriF eiD

FRONIUS INTERNATIONAL GMBH

Froniusstraße 1, A-4643 Pettenbach

erklärt in alleiniger Verantwortung,
