/ Perfect Charging / Perfect Welding / Solar Energy
RC PM 10
Bedienungsanleitung
DEEN-US
Fernbedienung
Operating Instructions
Remote control
42,0410,0113 001-17042018
2

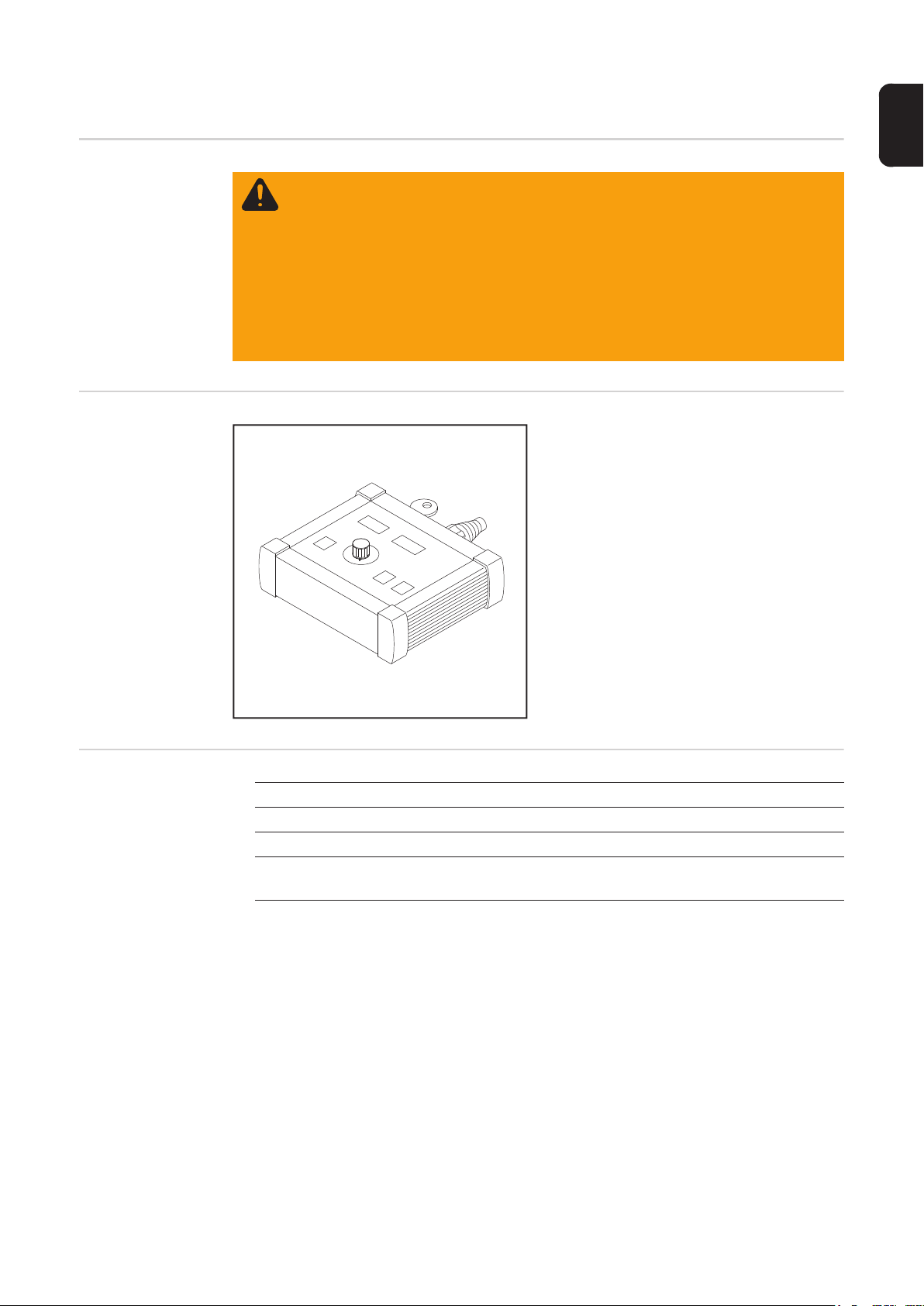

Allgemeines
DE
Sicherheit
Gerätekonzept
WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können
schwerwiegende Personen- und Sachschäden verursachen. Alle in diesem Dokument beschriebenen Arbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden. Alle in diesem Dokument beschriebenen Funktionen dürfen nur
von geschultem Fachpersonal angewendet werden. Alle beschriebenen Arbeiten
erst durchführen und alle beschriebenen Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden:
- dieses Dokument
- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
Die Fernbedienung RC PM 10 ermöglicht
den Fernbetrieb einer Plasma-Stromquelle.
Der Fernbetrieb kann beispielsweise für
Einrichtzwecke der Plasma-Stromquelle in
Fertigungszellen dienen. Die Funktionen
an der Fernbedienung entsprechen dem
Bedienpanel der Plasma-Stromquelle PM
10.
Technische Daten
Versorgungsspannung + 24 V DC
Schutzklasse IP 20
Prüfzeichen CE
Maße (l x b x h) 140 x 180 x 70 mm
5.51 x 7.09 x 2.76
3
Bedienung
Sicherheit
Fernbedienung
anschließen
WARNUNG! Die Plasma-Stromquelle PM 10 kann sowohl mit dem Bedienpanel
an der Stromquelle PM 10 wie auch mit der Fernbedienung RC PM 10 gesteuert
werden. Dadurch besteht die Gefahr einer unerwarteten Aktivierung der Stromquelle PM 10 (startender Plasmaprozess, ...), wodurch schwerwiegende Personen- und Sachschäden entstehen können.
Für den sicheren Betrieb stets sicherstellen, dass die Stromquelle PM 10 gegen
unerwartete Aktivierung gesichert wird. Beispielsweise die Fernbedienung RC
PM 10 mit dem Schlüsselschalter sperren.
Stecker des Fernbedienungskabels an
(1)
1
der Anschlußbuchse LocalNet (1) an
der Rückseite der Plasma-Stromquelle
anstecken
Schlüsselschalter verwenden
(1)
HINWEIS! Bei Schlüsselschalter
in waagerechter Position (1) sind
alle Tasten am Bedienpanel gesperrt
- Wird bei gesperrtem Bedienpanel eine Taste gedrückt, erscheint an den Anzeigen kurz
die Sperrmeldung „Clo|SEd“
- Der Parameter, der zum Zeitpunkt der Tastensperre angewählt war, kann auch bei
aktiver Tastensperre mittels
Einstellrad geändert werden
4
General
Safety
Device concept
WARNING! Incorrect operation and incorrectly performed work can cause seri-
ous injury and damage to property. All work listed in this document may only be
performed by trained specialist personnel. All functions described in this document may only be used by trained specialist personnel. All work and functions described may only be performed and used once the following documents have
been read and understood in full:
- This Document
- All Operating Instructions for system components, especially the safety rules
The remote control RC PM 10 enables a
plasma power source to be controlled remotely. The remote control can be to set up
the plasma power source in production
cells, for example. The functions on the remote control correspond to the control panel on the plasma power source PM 10.
EN-US
Technical data
Supply voltage + 24 V DC
Protection class IP 20
Marks of conformity CE
Dimensions (l x w x h) 140 x 180 x 70 mm
5.51 x 7.09 x 2.76
5
Operation
Safety
Connecting the
remote control
WARNING! The plasma power source PM 10 can be controlled using either the
control panel on the power source PM 10 or using the remote control RC PM 10.
This creates the risk that the power source PM 10 may be activated unexpectedly
(plasma process startup, etc.), which may cause serious injury and damage to
property.
To ensure safe operation, always ensure that the power source PM 10 is secured
against unexpected activation. This can be done by locking the remote control RC
PM 10 using the keylock switch, for example.
Connect the remote control cable to
(1)
1
the LocalNet connection socket (1) on
the back of the plasma power source
Using the keylock
switch
(1)
NOTE! When the keylock switch
is in a horizontal position (1), all
keys on the control panel are
locked
- If a key is pressed when the
control panel is locked, the
message “Clo|SEd” will appear briefly on the display
- Using the adjustment wheel,
the parameter that was selected when the keys were
locked can also be changed
while the keylock is active
6
EN-US
7
