RC Panel Pro
Upute za upotrebu
HR
42,0426,0282,HR 003-22112021
Općenito
(1)
(2)
(3)
HR
SIGURNOST
Nepravilno rukovanje i nepravilno izvedeni radovi mogu uzrokovati teške ozljede i
materijalnu štetu.
Sve radove koji su opisani u ovom dokumentu smije obavljati samo obučeno stručno osoblje. Sve funkcije koje su opisane u ovom dokumentu smije upotrebljavati samo
obučeno stručno osoblje. Obavljajte sve opisane radove i upotrebljavajte sve opisane
funkcije tek kada temeljito i s razumijevanjem pročitate sljedeće dokumente:
▶
▶
Koncept uređaja Sustav za daljinsko upravljanje ima iste funkcije kao i upravljačka ploča izvora struje.
Točan opis mogućih postavki potražite u uputama za upotrebu izvora struje.
Kako biste mogli koristiti daljinsko upravljanje, sustav za zavarivanje mora biti
opremljen izvorom struje TransPuls Synergic (TPS).
UPOZORENJE!
ovaj dokument
sve upute za upotrebu komponenti sustava, a posebno sigurnosne propise
NAPOMENA!
NAPOMENA!

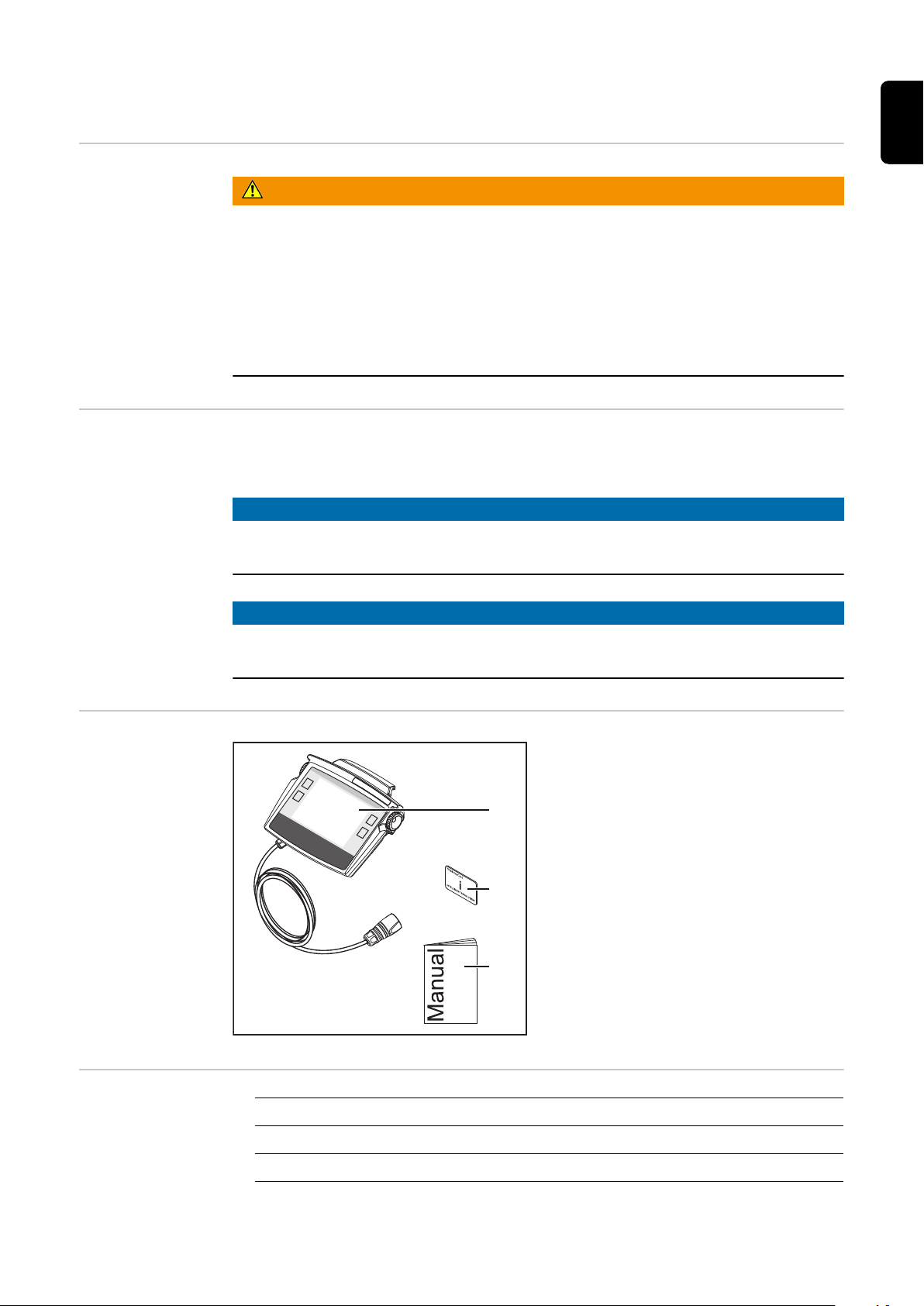

Opseg isporuke
Zbog ažuriranja firmwarea mogu biti dostupne funkcije koje u ovim uputama za
upotrebu nisu opisane ili obrnuto.
(1) Sustav za daljinsko upravljanje
(2) TPS/i Key Card
(3) Ovaj dokument
Tehnički podaci
Napon napajanja + 24 V DC
Razred zaštite IP 44
Kontrolni znak CE, FCC
3
Dimenzije (d x š x v) 260 x 220 x 60 mm
10,24 x 8,66 x 2,36 inča
Napomene o radiofrekvencijskoj
identifikaciji
Uređaj je opremljen radijskim modulom.
U SAD-u radijski moduli podliježu zahtjevima u pogledu oznaka u skladu s FCC-om:
FCC
Ovaj je uređaj u skladu s odjeljkom 15 propisa FCC-a. Pogon podliježe sljedećim uvjetima:
(1) Ovaj uređaj ne smije uzrokovati nikakve smetnje i
(2) Uređaj mora izdržati sve smetnje, uključujući smetnje koje mogu negativno utjecati
na rad.
FCC ID: QKWSPB209A
Industry Canada RSS
Ovaj uređaj ispunjava norme Industry Canada RSS za koje nije potrebna licenca. Pogon podliježe sljedećim uvjetima:
(1) Ovaj uređaj ne smije uzrokovati nikakve smetnje i
(2) Uređaj mora izdržati sve smetnje, uključujući smetnje koje mogu negativno utjecati
na rad.
IC: 12270A-SPB209A
Bez izričitog odobrenja proizvođača nije dopušteno izvoditi izmjene niti modifikacije radijskog modula. U slučaju provođenja takvih radnji bez dopuštenja korisnik će izgubiti dopuštenje za pogon uređaja.
NAPOMENA!
Ovaj uređaj je ispitan i odgovara graničnim vrijednostima za digitalne uređaje klase A, u skladu s odjeljkom 15 propisa FCC-a.
Granične vrijednosti određene su tako da pružaju prikladnu zaštitu od štetnih smetnji kada se uređaj pogoni u komercijalnom području. Ovaj uređaj proizvodi i koristi visokofrekvencijsku energiju i tu energiju može emitirati, a ako se ne instalira i koristi u skladu s
uputama za upotrebu, može doći do štetnih smetnji radiokomunikacije. Ako se uređaj
upotrebljava u stambenim područjima, mogu nastati štetne smetnje, koje korisnik mora
otkloniti na vlastiti trošak.
4
Upravljački elementi, priključci i prikazi
(1)
(2)
(3)
(4)
(1)
(5)
(6)
(7)

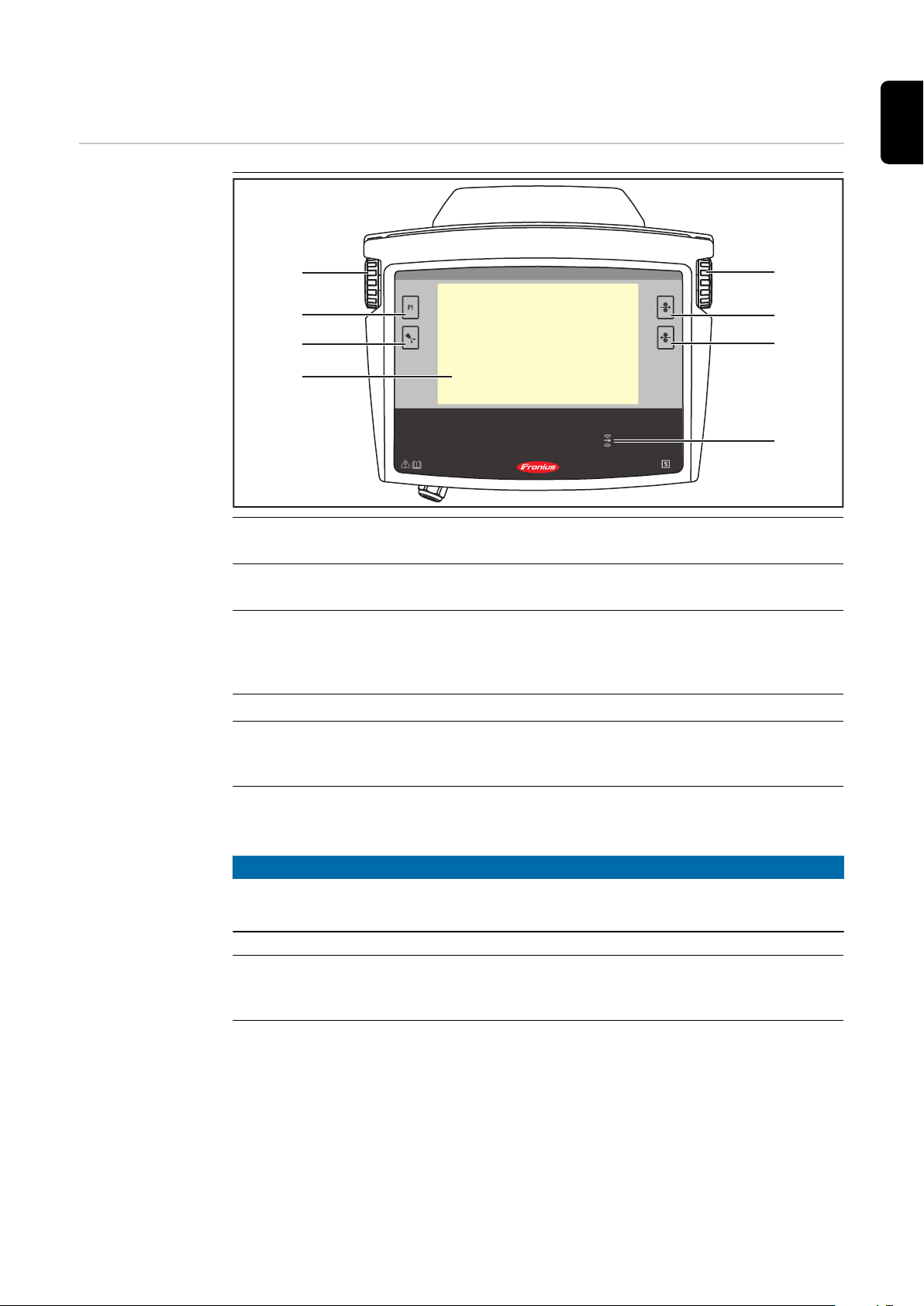

Upravljački elementi i prikazi
(1) Okretni gumb s funkcijom pritiskanja/okretanja
za odabir elemenata, namještanje vrijednosti i pomicanje po popisima
HR
(2) Tipka za posebne funkcije
ovisno o konfiguraciji, za odabir posebnih funkcija
(3) Tipka za provjeru plina
za namještanje potrebne količine plina na regulatoru tlaka plina.
Nakon pritiskanja tipke za provjeru plina plin istječe u trajanju od 30 sekundi.
Ponovnim pritiskom postupak se prijevremeno zaustavlja
(4) Taktilni zaslon
(5) Tipka Uvlačenje žice
za uvlačenje žičane elektrode bez plina i struje u paket crijeva za gorionik za zavarivanje
(6) Tipka za povlačenje žice unatrag
za povlačenje žičane elektrode unatrag bez plina i struje
NAPOMENA!
Žičanu elektrodu uvijek uvlačite natrag u malim dužinama jer se žičana elektroda
prilikom uvlačenja natrag ne namata.
(7) Područje za očitavanje za TPS/i Key Card i TPS/i Key Fob
za otključavanje/zaključavanje sustava za daljinsko upravljanje uz pomoć kartica TPS/i Key Card i TPS/i Key Fob
5
(8)
(9)

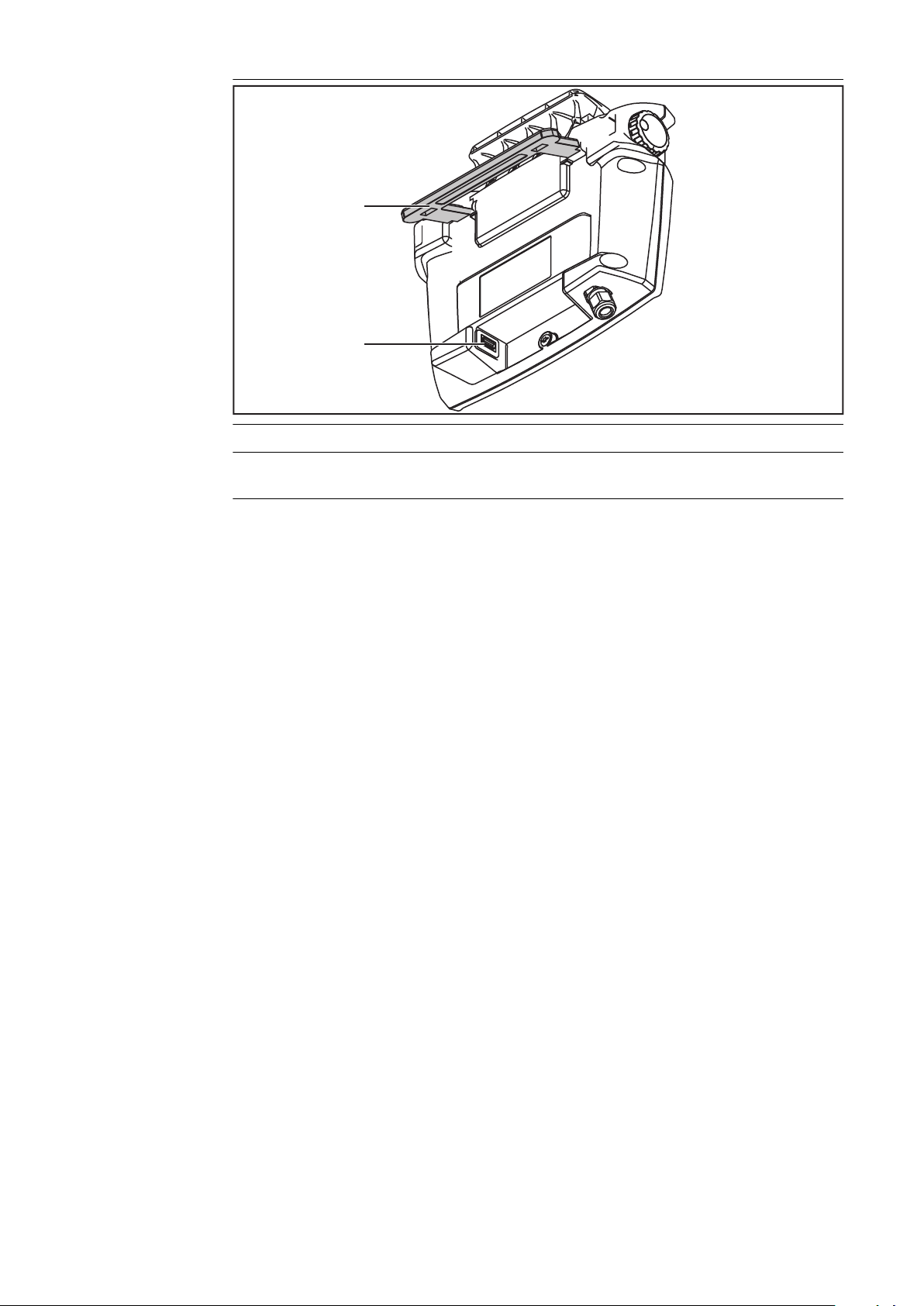

(8) Držač i nosač s mogućnošću zakretanja
(9) USB priključak
za priključivanje USB memorije (npr. dongle za servis, licenčni ključ...)
6

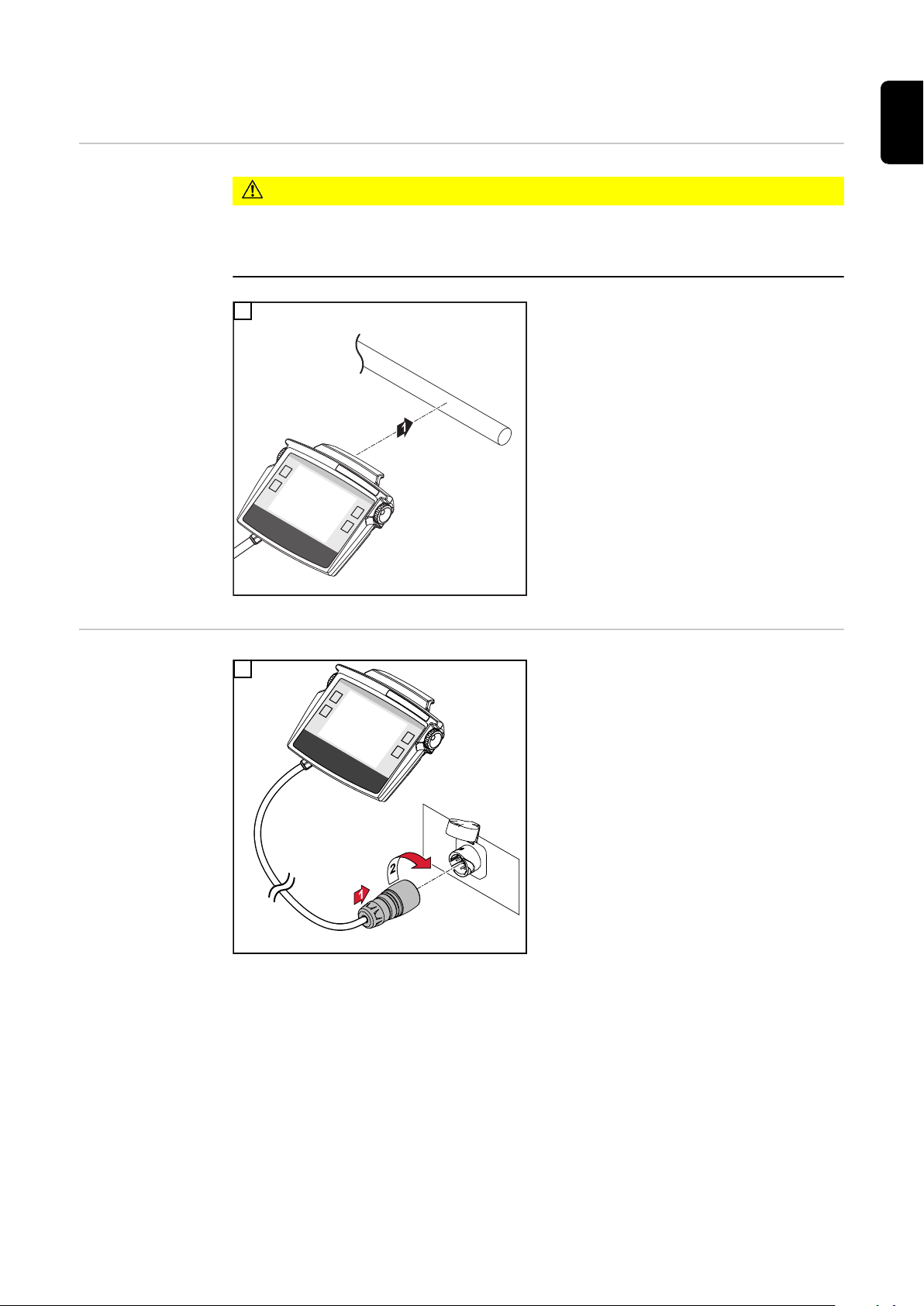

Instalacija i puštanje u pogon
HR
Sustav za daljinsko upravljanje
montirajte na
ručku
OPREZ!
Opasnost od tjelesnih ozljeda i materijalne štete uzrokovanih padom sustava za
daljinsko upravljanje.
Osigurajte sustav za daljinsko upravljanje od pada.
1
Priključite sustav
za daljinsko upravljanje na komponente sustava
1
7
Fronius International GmbH
Froniusstraße 1
4643 Pettenbach
Austria
contact@fronius.com
www.fronius.com
