RC Panel Pro
Manual de instrucciones
ES-MX
42,0426,0282,EM 003-22112021
General
(1)
(2)
(3)
ES-MX
Seguridad
Concepto del sistema
¡PELIGRO!
El funcionamiento incorrecto y el trabajo realizado de manera incorrecta pueden
causar heridas graves y daño a la propiedad.
Todo el trabajo descrito en este documento puede ser realizado únicamente por personal calificado y capacitado. Todas las funciones descritas en este documento pueden ser
realizadas únicamente por personal calificado y capacitado. Todo el trabajo y funciones
descritos pueden ser realizados y usados únicamente una vez que se hayan leído y
comprendido por completo los siguientes documentos:
Este documento
▶
Todo el Manual de instrucciones de los componentes del sistema, especialmente las
▶
normas de seguridad
El mando a distancia tiene la misma funcionalidad que el panel de control de la fuente
de corriente. Se puede encontrar una descripción precisa de posibles configuraciones
en el Manual de instrucciones de la fuente de corriente.
¡OBSERVACIÓN!
Para poder utilizar el mando a distancia, el sistema de soldadura debe tener una
fuente de corriente TPS/i.
Alcance del suministro
¡OBSERVACIÓN!
Debido a la actualización de firmware, algunas funciones que no están descritas
en el Manual de instrucciones pueden estar disponibles o viceversa.
(1) Mando a distancia
(2) TPS/i Key Card
(3) Este documento
Datos técnicos
Tensión de alimentación + 24 V CC
Tipo de protección IP 44
3
Certificado de conformidad CE, FCC
Dimensiones (l x a x alt.) 260 x 220 x 60 mm
10.24 x 8.66 x 2.36 in.
Notas sobre la
certificación de
radio
Este dispositivo está equipado con un módulo inalámbrico.
En EE. UU. los módulos inalámbricos requiere certificación FCC:
FCC
Este sistema cumple con la Sección 15 de las normas FCC. El funcionamiento está
sujeto a las siguientes condiciones:
(1) Este dispositivo puede no causar interferencia; y
(2) Este dispositivo debe aceptar cualquier interferencia, incluso la interferencia que
puede causar el funcionamiento no deseado del dispositivo.
ID de FCC: QKWSPB209A
Industry Canada RSS
Este dispositivo cumple con las normas RSS exentas de licencia de Industry Canada.
El funcionamiento está sujeto a las siguientes condiciones:
(1) Este dispositivo puede no causar interferencia; y
(2) Este dispositivo debe aceptar cualquier interferencia, incluso la interferencia que
puede causar el funcionamiento no deseado del dispositivo.
IC: 12270A-SPB209A
A menos que esté expresamente permitido por el fabricante, no se pueden realizar cambios o modificaciones en el módulo inalámbrico. Estos provocan una pérdida del derecho de uso del dispositivo por parte del usuario.
¡OBSERVACIÓN!
Este dispositivo ha sido probado y respeta los valores límites del dispositivo digital Clase A según la sección 15 de las normas FCC.
Estos valores límites están diseñados para proveer protección adecuada contra la interferencia dañina cuando el dispositivo se opera en un ámbito comercial. Este dispositivo
genera, utiliza y puede emitir energía de alta frecuencia, y si no se instala y se utiliza
según el Manual de instrucciones, puede causar interferencia dañina en la comunicación
inalámbrica. Operar este dispositivo en un área residencial puede provocar interferencia
dañina, que el usuario deberá rectificar a su cargo.
4
Controles, conexiones e indicadores
(1)
(2)
(3)
(4)
(1)
(5)
(6)
(7)
Teclas y símbolos
(1) Selector de control con función botón de comando/giratorio
Para seleccionar elementos, definir valores y desplazarse por listas.
ES-MX
(2) Botón de función especial
Para seleccionar funciones especiales dependiendo de la configuración.
(3) Botón test de gas
Para definir la cantidad de gas requerido en el regulador de presión de gas.
Después de presionar el botón test de gas, se emite gas por 30 segundos. Presionar el botón otra vez finaliza el proceso antes.
(4) Pantalla táctil
(5) Botón para enhebrar el hilo
Para enhebrar el electrodo de soldadura en el juego de cables de la antorcha
sin gas ni corriente.
(6) Botón retorno de hilo
Para retraer el electrodo de soldadura sin gas ni corriente.
¡OBSERVACIÓN!
Retraer solo una pequeña cantidad de electrodo de soldadura por vez para evitar
que se enrede durante la retracción.
(7) Zona de lectura para TPS/i Key Card y TPS/i Key Fob
Para bloquear/desbloquear el mando a distancia con TPS/i Key Card y TPS/i
Key Fob
5
(8)
(9)

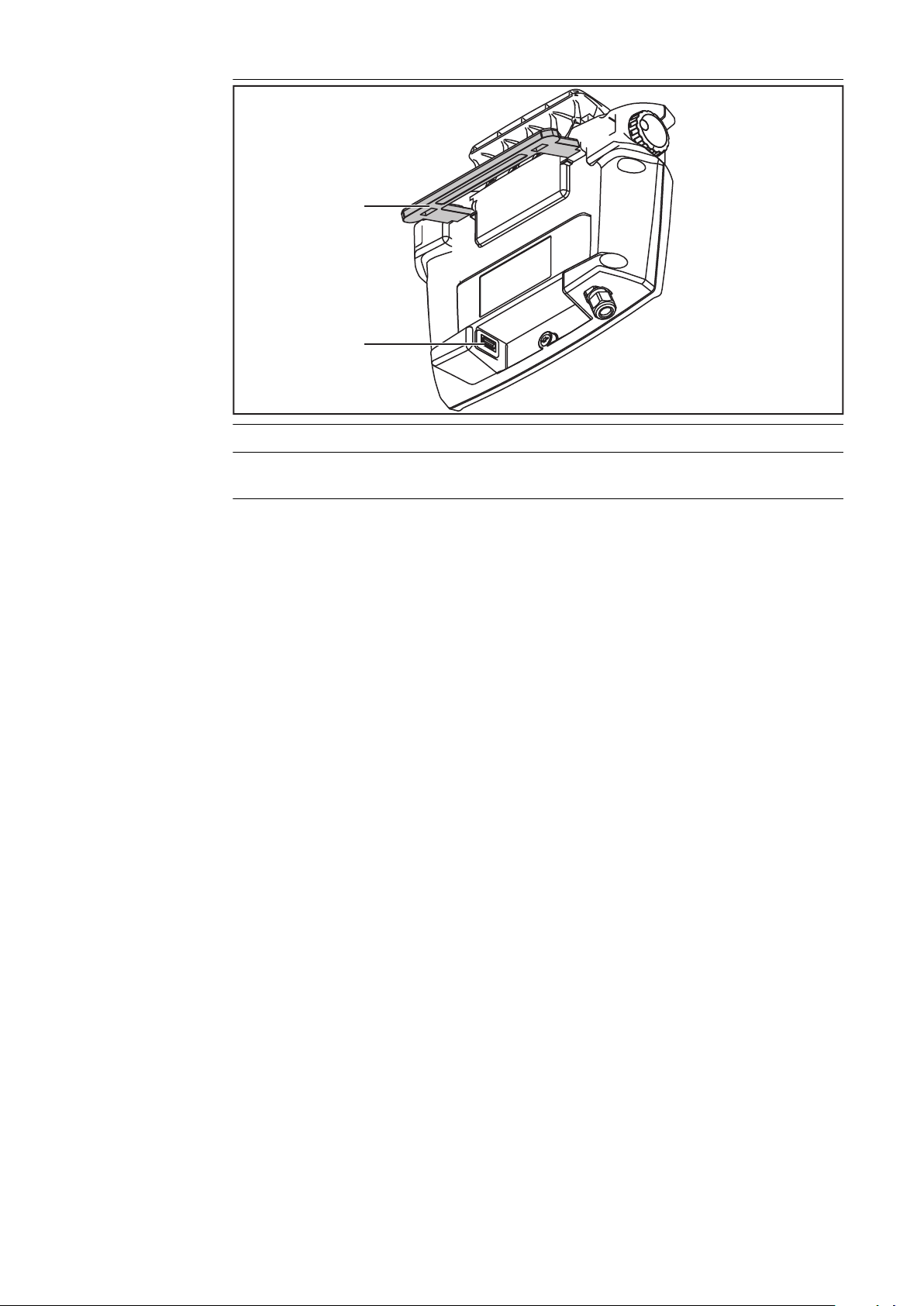

(8) Soporte giratorio y soporte de posicionamiento
(9) Conexión USB
Para conectar las memorias USB (mochila de servicio, clave de licencia, etc.)
6
Instalación y puesta en servicio
ES-MX
Montar el mando
a distancia en el
tubo de empuñadura
¡PRECAUCIÓN!
Si se cae el mando a distancia, habrá peligro de heridas y daños a la propiedad.
Siempre proteja al mando a distancia de las caídas.
1
Conectar el mando a distancia a
los componentes
del sistema
1
7
