Fronius Print SSP Installation Instruction

/ Battery Charging Systems / Welding Technology / Solar Electronics

DE
EN-US

ES

FR

IT

Print SSP Fronius IG-TL

Fronius IG TL SSP PC board

Print SSP Fronius IG-TL

Circuit imprimé SSP Fronius IG-TL

Print SSP Fronius IG-TL

Einbauanleitung

Netzgekoppelter Wechselrichter

Installation instructions

Inverter for grid-connected photo­voltaic systems

Instrucciones de montaje

Inversores para instalaciones foto­voltaicas acopladas a la red

Instructions d'installation

Onduleur pour installations photo­voltaïques connectées au réseau

Istruzioni di montaggio

Inverter per impianti fotovoltaici col­legati alla rete

42,0410,1674 003-17042012

0

Inhaltsverzeichnis

Allgemeines ............................................................................................................................................... 3

Sicherheit.............................................................................................................................................. 3

Lieferumfang......................................................................................................................................... 3

Erforderliche Werkzeuge und Hilfsmittel............................................................................................... 4

Print wechseln............................................................................................................................................ 5

Gerät öffnen.......................................................................................................................................... 5

Print ausbauen...................................................................................................................................... 5

Print einbauen....................................................................................................................................... 6

Gerät schließen..................................................................................................................................... 8

DE

1

2

Allgemeines

DE

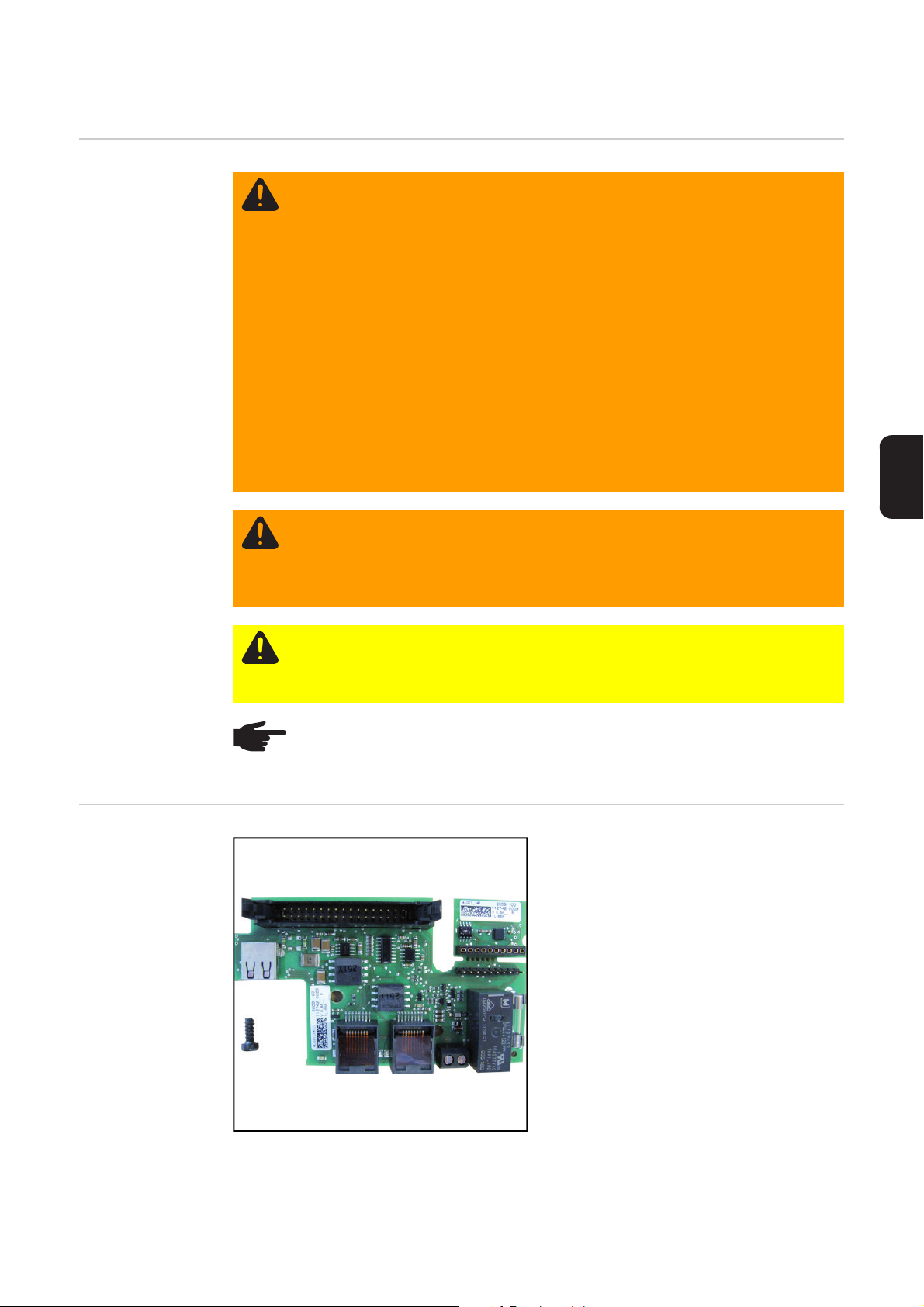

Sicherheit

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspan-

nung und DC-Spannung von den Solarmodulen.

- Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöff­net werden.

- Der Bereich des Leistungsteils darf nur im spannungsfreien Zustand vom An­schlussbereich getrennt werden.

- Der Bereich des Leistungsteils darf nur durch Fronius-geschultes Service­personal geöffnet werden.

Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem
Wechselrichter spannungsfrei sind, z.B.:

- AC-Sicherungsautomat für den Wechselrichter spannungsfrei schalten

- Solarmodule abdecken

Die 5 Sicherheitsregeln beachten!

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Restspan­nung von Kondensatoren.

Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 3 Minuten.

VORSICHT! Unzureichende Schutzleiter-Verbindung kann schwerwiegende
Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine
geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen
keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung
ersetzt werden.

Lieferumfang

HINWEIS! Die Anforderungen an Elektroinstallationen können nationalen Nor-

men und Bestimmungen unterliegen und müssen diesen entsprechend ausge­führt werden.

Print SSP

3

Erforderliche
Werkzeuge und
Hilfsmittel

- Schraubendreher TX 20

- Schraubendreher TX 25

- Hand Drehmoment-Schrauber

4

Print wechseln

1

6 x

1

1

1

1

2

1

1

3

(1) (1)

(2)

2

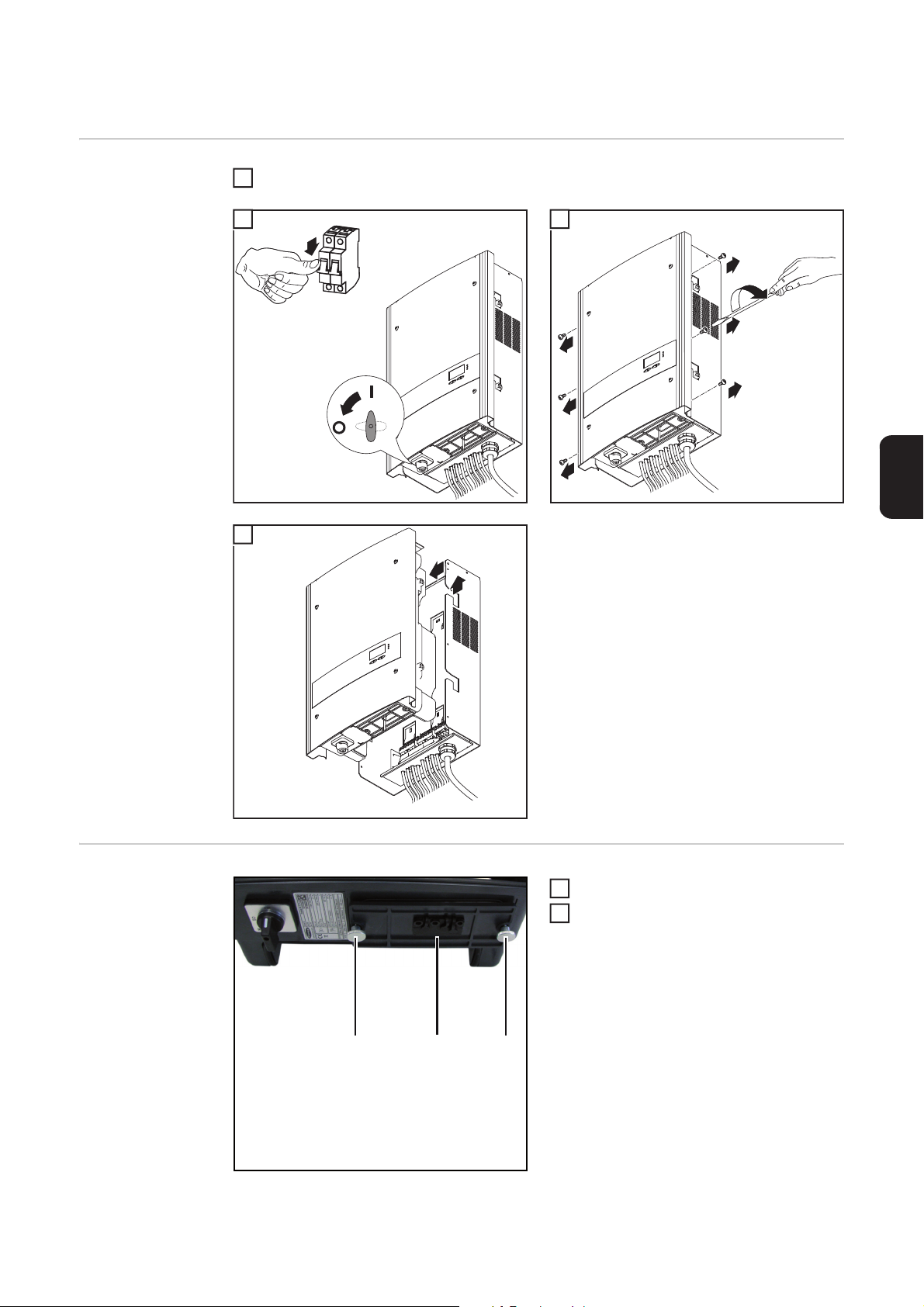

Gerät öffnen Alle DATCOM-Komponenten vom Gerät trennen

2

DE

1

AC

2

3

4

2

1

Print ausbauen

2 Schrauben (1) lösen

1

Datenkommunikations-Einschub (2)
so weit wie möglich herausziehen

5

(3)

7

(4)

(3)

Sicherungshaken (3) links und rechts

3

mit einem flachen Schraubendreher
zusammen drücken und Datenkom­munikations-Einschub so weit wie
möglich herausziehen

Flachband-Kabel (4) von Print SSP ab-

4

stecken
Datenkommunikations-Einschub ent-

5

nehmen

Schraube TX 20 (5) lösen

6

Print entnehmen

Print einbauen

(5)

(1)

Print SSP wie abgebildet in Datenkom-

1

munikations-Einschub einsetzen und
mittels Schraube 4 x 10 mm (1) fest­schrauben, Anzugsmoment = 0,6 Nm

6

(2)

Speicher (2) von defektem Print abbre-

2

chen

DE

(4)

(5)

(3)

(4)

Speicher auf neuen Print aufstecken

3

und mittels Schraube 4 x 10 mm (3)
festschrauben, Anzugsmoment = 0, 6
Nm

Datenkommunikations-Einschub ein-

4

setzen
Flachband-Kabel (5) an Print SSP an-

5

stecken
Sicherungshaken (4) in seitliche Füh-

6

rungen einrasten

7

7

3

3

1

2

1

1

1

1

1

1

2

2 Nm

3

"click"

4

2

1

2

8

Gerät schließen

9

HINWEIS! Um die Schutzart des
Wechselrichters zu gewährleis­ten:

- Vor Inbetriebnahme
Blindstopfen in alle Öff­nungen am Dichtungseinsatz
einsetzen, in denen sich kei­ne Kabel befinden

- Falls Kabel durch den Dich­tungseinsatz geführt werden,
die übrigen Blindstopfen in
die außen angeordneten Ver­tiefungen einsetzen

1

2

1

2

8

3

1

2

3

DE

9

10

Contents

General ...................................................................................................................................................... 13

Safety.................................................................................................................................................... 13

Scope of supply .................................................................................................................................... 13

Required tools and material .................................................................................................................. 14

Replacing the PC board............................................................................................................................. 15

Opening the device............................................................................................................................... 15

Removing the PC board........................................................................................................................ 15

Installing PC board................................................................................................................................ 16

Closing the device................................................................................................................................. 18

EN-US

11

12

General

Safety

WARNING! An electrical shock can be fatal. Danger from grid voltage and DC

voltage from solar modules.

- The connection area should only be opened by a licensed electrician.

- The power stage set area should only be disconnected from the connection
area after first being disconnected from the grid power.

- The power stage set area should only be opened by Fronius-trained service
personnel.

Before making any connections, make sure that the AC and DC sides are discon­nected from the inverter, e.g.:

- Switch off the AC automatic circuit breaker for the inverter

- Cover solar modules

Please observe the 5 safety rules.

WARNING! An electrical shock can be fatal. Danger from residual voltage from
capacitors.

You must wait until the capacitors have discharged. Discharge takes 3 minutes.

CAUTION! An inadequate grounding conductor connection can cause serious in­juries to persons and damage to (or loss of) property. The housing screws provide
an adequate grounding conductor connection for the housing ground and should
not under any circumstances be replaced by other screws that do not provide a
proper grounding conductor connection.

EN-US

Scope of supply

NOTE! Requirements for electrical installations may be subject to national stan-

dards and regulations, and these must be followed accordingly.

SSP PC board

13

Required tools
and material

- TX 20 screwdriver

- TX 25 screwdriver

- Hand torque wrench

14

Replacing the PC board

1

6 x

1

1

1

1

2

1

1

3

(1) (1)

(2)

2

Opening the de­vice

Disconnect all DATCOM components from the device

2

1

AC

2

3

4

2

1

EN-US

Removing the PC
board

Remove 2 screws (1)

1

Pull data communication rack (2) out
as far as possible

15

(3)

7

(4)

(3)

Push left and right safety hooks (3) to-

3

gether using a flat-headed screwdriver
and pull data communication rack out
as far as possible

Disconnect ribbon cable (4) from SSP

4

PC board
Remove data communication rack

5

Remove TX 20 screw (5)

6

Remove PC board

Installing PC
board

(5)

(1)

Insert SSP PC board as shown into

1

data communication rack and secure
using a 4 x 10 mm (1) screw, tightening
torque = 0.6 Nm

16

(2)

Snap off memory (2) from defective PC

2

board

EN-US

(4)

(5)

(3)

(4)

Attach memory to new PC board and

3

secure using a 4 x 10 mm (3) screw,
tightening torque = 0.6 Nm

Insert data communication rack

4

Connect ribbon cable (5) to SSP PC

5

board
Engage safety hooks (4) into side

6

guides

17

7

3

3

1

2

1

1

1

1

1

1

2

2 Nm

3

"click"

4

2

1

2

8

Closing the de­vice

9

NOTE! To ensure the degree of
protection of the inverter:

- Before startup, insert blank­ing plugs into all openings in
the sealing insert in which
there are no cables

- If cables are run through the
sealing insert, insert the re­maining blanking plugs into
the external recesses

1

2

1

2

18

3

1

EN-US

2

3

19

20

Tabla de contenido

Generalidades............................................................................................................................................ 23

Seguridad.............................................................................................................................................. 23

Volumen de suministro ......................................................................................................................... 23

Herramientas y medios auxiliares necesarios ...................................................................................... 24

Cambiar el Print ......................................................................................................................................... 25

Abrir el aparato ..................................................................................................................................... 25

Desmontar el Print ................................................................................................................................ 25

Montar el Print....................................................................................................................................... 26

Cerrar el aparato................................................................................................................................... 28

ES

21

22

Generalidades

Seguridad

¡ADVERTENCIA! Una descarga eléctrica puede ser mortal. Peligro originado por

la tensión de red y la tensión DC de los módulos solares.

- Sólo instaladores eléctricos oficiales pueden abrir la zona de conexión.

- La zona de la parte de potencia sólo se puede separar de la zona de co­nexión cuando se encuentra en el estado sin tensión.

- Sólo el personal de servicio formado por Fronius puede abrir la zona de la
parte de potencia.

Antes de realizar cualquier tipo de trabajo de conexión se debe procurar que el
lado de AC y DC delante del inversor esté sin tensión, por ejemplo:

- Conmutar el autómata de seguridad AC para el inversor sin tensión

- Cubrir los módulos solares

¡Tener en cuenta las 5 reglas de seguridad!

¡ADVERTENCIA! Una descarga eléctrica puede ser mortal. Peligro originado por
la tensión residual de los condensadores.

Esperar el tiempo de descarga de los condensadores. El tiempo de descarga es
de 3 minutos.

¡PRECAUCIÓN! Una conexión inapropiada del conductor de protección puede
causar graves daños personales y materiales. Los tornillos de la caja del aparato
constituyen una conexión adecuada del conductor de protección para la puesta
a tierra de la caja y nunca deben ser sustituidos por otros tornillos sin una con­ducción del conductor de protección fiable.

ES

Volumen de sumi­nistro

¡OBSERVACIÓN! Los requisitos para instalaciones eléctricas pueden estar su-

jetos a normas y disposiciones nacionales y deben ser cumplidos según las mis­mas.

Print SSP

23

Herramientas y
medios auxilia­res necesarios

- Destornillador TX 20

- Destornillador TX 25

- Atornillador de par manual

24

Cambiar el Print

1

6 x

1

1

1

1

2

1

1

3

(1) (1)

(2)

2

Abrir el aparato Separar todos los componentes DATCOM del aparato

2

1

AC

ES

2

3

4

2

1

Desmontar el
Print

Soltar los 2 tornillos (1)

1

Sacar la bandeja de comunicación de
datos (2) al máximo posible

25

(3)

7

(4)

(3)

Apretar el gancho de seguridad (3) a la

3

izquierda y a la derecha con un destor­nillador plano y sacar la bandeja de co­municación de datos al máximo
posible

Desenchufar el cable de cinta plana (4)

4

del Print SSP
Retirar la bandeja de comunicación de

5

datos

Soltar el tornillo TX 20 (5)

6

Retirar el Print

Montar el Print

(5)

(1)

Introducir el Print SSP según muestra

1

la ilustración en la bandeja de comuni­cación de datos y apretar con el tornillo
4 x 10 mm (1), par de apriete = 0,6 Nm

26

(2)

Quitar la memoria (2) del Print defectu-

2

oso

ES

(4)

(5)

(3)

(4)

Enchufar la memoria al nuevo Print y

3

apretar con el tornillo 4 x 10 mm (3),
par de apriete = 0, 6 Nm

Introducir la bandeja de comunicación

4

de datos
Enchufar el cable de cinta plana (5) en

5

el Print SSP
Enclavar el gancho de seguridad (4)

6

en las guías laterales

27

7

3

3

1

2

1

1

1

1

1

1

2

2 Nm

3

"click"

4

2

1

2

8

Cerrar el aparato

9

¡OBSERVACIÓN! Para garanti­zar el tipo de protección del inver­sor:

- Antes de la puesta en servicio
deben introducirse tapones
ciegos en todas las aberturas
del inserto aislante en las que
no se encuentran cables

- Si se pasan cables por el in­serto aislante, deben introdu­cirse los demás tapones
ciegos en las profundidades
dispuestas en el exterior

1

2

1

2

28

3

1

2

3

ES

29

30

Sommaire

Généralités................................................................................................................................................. 33

Sécurité................................................................................................................................................. 33

Livraison................................................................................................................................................ 33

Outils et accessoires requis.................................................................................................................. 34

Remplacer le circuit imprimé...................................................................................................................... 35

Ouvrir l'appareil..................................................................................................................................... 35

Démonter le circuit imprimé .................................................................................................................. 35

Monter le circuit imprimé....................................................................................................................... 36

Fermer l'appareil ................................................................................................................................... 38

FR

31

32

Généralités

Sécurité

AVERTISSEMENT ! Un choc électrique peut être mortel. Danger en raison de la

tension du réseau et de la tension DC des modules solaires.

- Seuls des installateurs agréés sont habilités à ouvrir la zone de raccorde­ment.

- Le bloc de l'étage de puissance ne doit être séparé de la zone de raccorde­ment que si l’ensemble est hors tension.

- Seuls des installateurs formés par Fronius sont habilités à ouvrir le bloc de
l'étage de puissance.

Avant toute opération de raccordement, veiller à ce que les côtés AC et DC avant
l'onduleur soient hors tension, p. ex. :

- Mettre hors tension le système de protection automatique pour l'onduleur

- Couvrir le module solaire

Respectez les 5 règles de sécurité !

AVERTISSEMENT ! Un choc électrique peut être mortel. Risque dû à la tension
résiduelle de condensateurs.

Attendre l’expiration de la durée de décharge des condensateurs. Cette durée
correspond à 3 minutes.

FR

Livraison

ATTENTION ! Une connexion insuffisante à la terre peut entraîner de graves

dommages corporels et matériels. Les vis du carter constituent une connexion de
terre appropriée pour la mise à la terre du carter de l’appareil et ne doivent en
aucun cas être remplacées par d’autres vis qui n’offriraient pas ce type de
connexion fiable de la terre.

REMARQUE! Les exigences fixées pour les installations électriques peuvent
être soumises à des normes et des directives nationales qui doivent être respec­tées de manière correspondante.

Circuit imprimé SSP

33

Outils et acces­soires requis

- Tournevis TX 20

- Tournevis TX 25

- Visseuse dynamométrique manuelle

34

Remplacer le circuit imprimé

1

6 x

1

1

1

1

2

1

1

3

(1) (1)

(2)

2

Ouvrir l'appareil Mettre hors tension tous les composants DATCOM

2

1

AC

2

3

FR

4

2

1

Démonter le cir­cuit imprimé

Desserrer les 2 vis (1)

1

Sortir autant que possible l'insert de
communication de données (2)

35

(3)

7

(4)

(3)

À l'aide d'un tournevis plat, presser l'un

3

contre l'autre les crochets de sécurité
(3) à droite et à gauche et sortir autant
que possible l'insert de communication
de données

Débrancher le câble plat (4) du circuit

4

imprimé SSP
Sortir l'insert de communication de

5

données

Desserrer la vis TX 20 (5)

6

Retirer le circuit imprimé

Monter le circuit
imprimé

(5)

(1)

Placer le circuit imprimé SSP dans l'in-

1

sert de communication de données et
bloquer à l'aide de la vis 4 x 10 mm (1),
couple de serrage = 0,6 Nm

36

(3)

(2)

Retirer la mémoire (2) du circuit impri-

2

mé défectueux

Brancher la mémoire sur le nouveau

3

circuit imprimé et bloquer à l'aide de la
vis 4 x 10 mm (3), couple de serrage =
0, 6 Nm

FR

(4)

(5)

(4)

Mettre en place l'insert de communica-

4

tion de données
Brancher le câble plat (5) du circuit im-

5

primé SSP
Enclencher les crochets de sécurité (4)

6

dans les guidages latéraux

37

7

3

3

1

2

1

1

1

1

1

1

2

2 Nm

3

"click"

4

2

1

2

8

Fermer l'appareil

9

REMARQUE! Afin de garantir l'in­dice de protection de l'onduleur :

- avant la mise en service, met­tre en place des tampons bor­gnes sur toutes les
ouvertures de la garniture
d'étanchéité dans lesquelles
ne se trouve pas de câble

- si des câbles passent pas la
garniture d'étanchéité, placer
les autres tampons borgnes
dans les évidements à l'exté­rieur

1

2

1

2

38

3

1

2

3

FR

39

40

Indice

In generale ................................................................................................................................................. 43

Sicurezza .............................................................................................................................................. 43

Fornitura................................................................................................................................................ 43

Utensili e accessori necessari............................................................................................................... 44

Sostituzione del print.................................................................................................................................. 45

Apertura dell'apparecchio ..................................................................................................................... 45

Smontaggio del print............................................................................................................................. 45

Montaggio del print ............................................................................................................................... 46

Chiusura dell'apparecchio..................................................................................................................... 48

IT

41

42

In generale

Sicurezza

AVVISO! Una scossa elettrica può avere esiti mortali. Pericolo derivante dalla

tensione di rete e dalla tensione CC dei moduli solari.

- La scatola dei collegamenti deve essere aperta solo da installatori elettrici
qualificati.

- La scatola della fonte di energia deve essere staccata dalla scatola dei col­legamenti solo in assenza di tensione.

- La scatola della fonte di energia deve essere aperta solo da personale adde­strato del Servizio di assistenza Fronius.

Prima di eseguire qualsiasi collegamento togliere la tensione dal lato CA e CC
dell'inverter, ad es.:

- togliendo la tensione dall'interruttore automatico CA dell'inverter

- coprendo i moduli solari.

Osservare le 5 norme di sicurezza!

AVVISO! Una scossa elettrica può avere esiti mortali. Pericolo derivante dalla
tensione residua dei condensatori.

Attendere il tempo di scaricamento dei condensatori. Il tempo di scaricamento è
di 3 minuti.

IT

Fornitura

PRUDENZA! Un collegamento insufficiente con il conduttore di terra può causare

gravi lesioni personali e danni materiali. Le viti del corpo esterno rappresentano
una protezione adatta per la messa a terra del corpo esterno e non possono in
alcun caso essere sostituite da altre viti senza adeguata protezione.

AVVERTENZA! I requisiti per le installazioni elettriche possono essere soggetti
alle norme e alle disposizioni nazionali. Le installazioni devono essere eseguite
conformemente a tali norme e disposizioni.

Print SSP

43

Utensili e acces­sori necessari

- Cacciavite TX 20

- Cacciavite TX 25

- Giraviti dinamometrico manuale

44

Sostituzione del print

1

6 x

1

1

1

1

2

1

1

3

(1) (1)

(2)

2

Apertura dell'ap­parecchio

Scollegare tutti i componenti DATCOM dall'apparecchio.

2

1

AC

2

3

4

2

1

IT

Smontaggio del
print

Svitare le 2 viti (1).

1

Estrarre il più possibile l'elemento da
innesto per la comunicazione dati (2).

45

(3)

7

(4)

(3)

Spingere contemporaneamente i ganci

3

di sicurezza (3) sinistro e destro con un
cacciavite a punta piatta ed estrarre il
più possibile l'elemento da innesto per
la comunicazione dati.

Scollegare il cavo a nastro piatto (4)

4

dal print SSP.
Rimuovere l'elemento da innesto per la

5

comunicazione dati.

Svitare la vite TX 20 (5).

6

Rimuovere il print.

Montaggio del
print

(5)

(1)

Inserire il print SSP nell'elemento da

1

innesto per la comunicazione dati
come illustrato. Serrare con la vite 4 x
10 mm (1) con una coppia di serraggio
di 0,6 Nm.

46

(2)

Staccare l'accumulatore (2) dal print

2

guasto.

(4)

(5)

(3)

(4)

Collegare l'accumulatore sul print nuo-

3

vo. Serrare con la vite 4 x 10 mm (3)
con una coppia di serraggio di 0,6 Nm.

Inserire l'elemento da innesto per la

4

comunicazione dati.
Collegare il cavo a nastro piatto (5) al

5

print SSP.
Inserire i ganci di sicurezza (4) nelle

6

guide laterali.

IT

47

7

3

3

1

2

1

1

1

1

1

1

2

2 Nm

3

"click"

4

2

1

2

8

Chiusura dell'ap­parecchio

9

AVVERTENZA! Per garantire l'ef­ficacia dell'IP dell'inverter:

- Prima della messa in funzio­ne, inserire viti cieche in tutte
le aperture dell'inserto di te­nuta in cui non sono presenti
cavi.

- Se si sono fatti passare cavi
attraverso l'inserto di tenuta,
inserire le viti cieche negli in­cavi esterni.

1

2

1

2

48

3

1

2

3

IT

49

Fronius Worldwide - www.fronius.com/addresses

Fronius International GmbH

4600 Wels, Froniusplatz 1, Austria
E-Mail: [e-mail]
http://www.fronius.com

Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!

Fronius USA LLC Solar Electronics Division
10421 Citation Drive, Suite 1100, Brighton, MI 48116
E-Mail: [e-mail]
http://www.fronius-usa.com
