Schlauchpaket-Fixierung PAP
Push /S SM
Push /S SM Hosepack Attachment
Installationsanleitung
DE
Roboter-Option
Installation instructions
Robot option
EN-US
42,0410,2551 001-28052021
Vorbereitende Informationen und Montage
DE
Sicherheit
WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
▶
Fronius-Servicetechnikern ausgeführt werden.
Dieses Dokument lesen und verstehen.
▶
Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
▶
heitsvorschriften lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom.
Schwere Verletzungen oder Tod können die Folge sein.
Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschalten und
▶
von Stromnetz trennen.
Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.
▶
Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes sicherstel-
▶
len, dass elektrisch geladene Bauteile (beispielsweise Kondensatoren) entladen
sind.
VORSICHT!
Vorbereitung
Gefahr durch heiße Systemkomponenten und heißes Kühlmittel.
Schwere Verbrühungen können die Folge sein.
Alle nachfolgend beschriebenen Arbeiten nur durchführen, wenn das Kühlmittel auf
▶
Zimmertemeratur abgekühlt ist (+25 °C, +77 °F).
Alle nachfolgend beschriebenen Arbeiten nur durchführen, wenn die Systemkompo-
▶
nenten auf Zimmertemeratur abgekühlt sind (+25 °C, +77 °F).
1

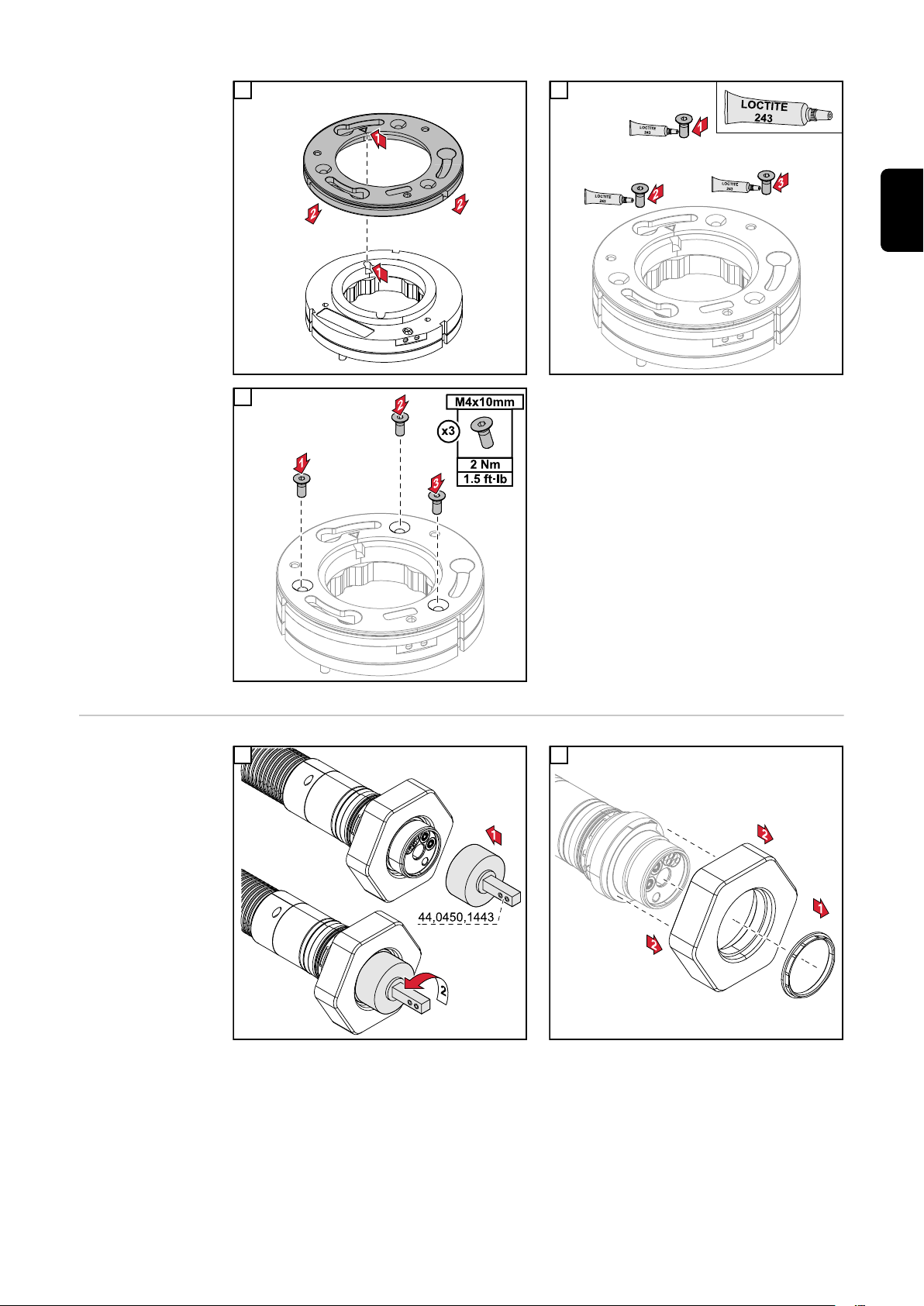

Sicherstellen, dass die richtige CrashboxAufnahme am Roboterarm / am RoboterDummy montiert ist.
Wenn die falsche Crashbox-Aufnahme
montiert ist, diese demontieren und die
mitgelieferte Crashbox-Aufnahme wie
nachfolgend beschrieben montieren.
3
2 3
4
SchlauchpaketFixierung PAP
Push /S SM tauschen
1 2
4
3
DE
Schlauchpaket
am Roboterarm /
am RoboterDummy festschrauben
1
5
Preparatory information and installation
Safety
WARNING!
Danger from incorrect operation and work that is not carried out properly.
This can result in severe personal injury and damage to property.
All the work and functions described in this document must only be carried out by a
▶
Fronius service technician.
Read and understand this document.
▶
Read and understand all the Operating Instructions for the system components,
▶
especially the safety rules.
WARNING!
Danger from electrical current.
Serious injuries or death may result.
Before starting work, switch off all devices and components involved, and discon-
▶
nect them from the grid.
Secure all devices and components involved so they cannot be switched back on.
▶
After opening the device, use a suitable measuring instrument to check that electri-
▶
cally charged components (such as capacitors) have been discharged.
CAUTION!
Preparation
Danger due to hot system components and hot coolant.
Serious burns may result.
Only perform all work described below when the coolant has cooled down to room
▶
temperature (+25 °C, +77 °F).
Only perform all work described below when the system components have cooled
▶
down to room temperature (+25 °C, +77 °F).
1
Ensure that the correct Crashbox holder
has been fitted to the robot arm/robot
Dummy.
If the incorrect Crashbox holder has been
fitted, remove it and replace it with the
Crashbox holder supplied as described
below.
6
2 3
4
EN-US
Changing the
PAP Push /S SM
Hosepack Attachment
1 2
7
3
Securing the
Hosepack to the
Robot Arm/Robot
Dummy
1
8
EN-US
9
10
EN-US
11
