OPT/i WF Tower
OPT/i WF Tower
Installationsanleitung
DE
Roboter-Option
Installation instructions
Robot option
EN-US
42,0410,2537 001-23092020
3
Sicherheit
Sicherheit
WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
▶
geschultem Fachpersonal ausgeführt werden.
Dieses Dokument lesen und verstehen.
▶
Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
▶
heitsvorschriften lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom.
Schwere Verletzungen oder Tod können die Folge sein.
Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschalten und
▶
von Stromnetz trennen.
Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.
▶
4
Lieferumfang
Lieferumfang
DE
5
OPT/i WF Tower zusammenbauen und festschrauben
OPT/i WF Tower
zusammenbauen
1
Standfuß 1 und 2 festschrauben
3
2
Standfuß 3 und 4 festschrauben
4
OPT/i WF Tower
am Untergrund
festschrauben
6
Standfuß 1 und 2 miteinander verschrauben
WARNUNG!
Gefahr durch umstürzende oder herabfallende Geräte.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
OPT/i WF Tower nur auf einem ebenen, festen, erschütterungsfreien und unbeweg-
▶
tem Untergrund (Fundament) aufstellen.
OPT/i WF Tower niemals auf beweglichem Untergrund aufstellen (Portalanla-
▶
gen, ...).
OPT/i WF Tower immer fest mit dem Untergrund (Fundament) verschrauben. Die
▶
Schrauben zum Festschrauben ist nicht im Lieferumfang von OPT/i WF Tower enthalten. Der Monteur ist für die richtige Auswahl der Schrauben selbst verantwortlich.
Die Schrauben, mit denen OPT/i WF Tower mit dem Untergrund (Fundament) ver-
▶
schraubt wird, müssen eine Mindest-Zugkraft von 1300 N je Schraube aufweisen.
OPT/i WF Tower immer mit 8 Schrauben am Untergrund (Fundament) festschrau-
▶
ben.
Standfuß 3 und 4 miteinander verschrauben

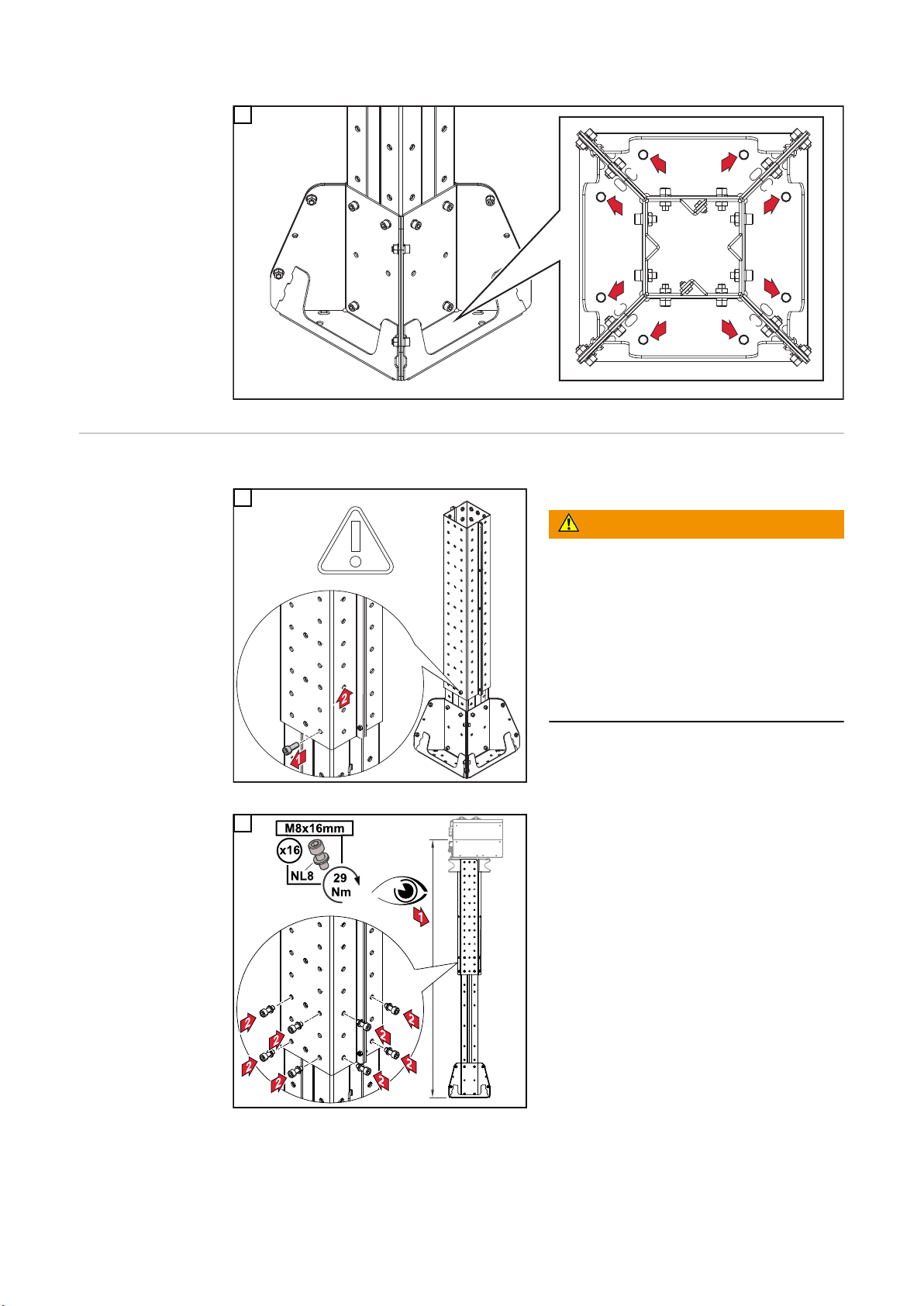

OPT/i WF Tower an den nachfolgend dargestellten Positionen festschrauben:
1
DE
OPT/i WF Tower
konfigurieren
Höhe von OPT/i WF Tower einstellen:
1
OPT/i WF Tower ausfahren
2
WARNUNG!
Gefahr durch abrutschende Komponenten.
Wird die markierte Schraube gelöst,
rutscht der obere Teil von OPT/i WF Tower
ungebremst nach unten. Dadurch können
schwerwiegende Personen- und
Sachschäden entstehen.
Sicherstellen, dass während des
▶
Lösens der Schraube der obere Teil
von OPT/i WF Tower von einer zweiten Person gehalten wird.
Vor dem Festschrauben des oberen Teiles
von OPT/i WF Tower die gewünschte
Montagehöhte des Drahtvorschubes definieren.
Den oberen Teil von OPT/i WF Tower an
allen 4 Seiten mit insgesamt 16 Schrauben und Scheiben festschrauben.
OPT/i WF Tower in gewünschter Höhe festschrauben
7

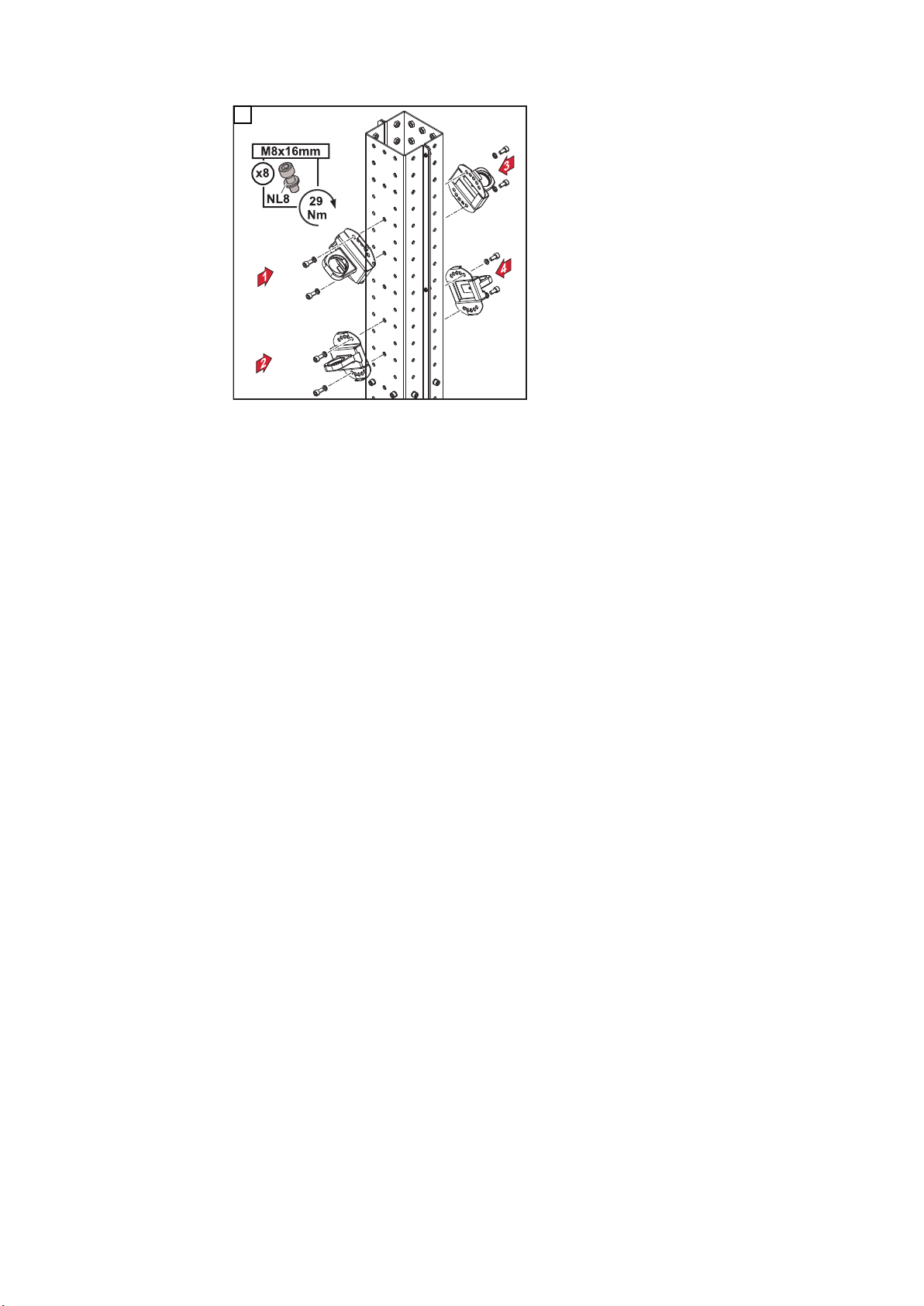

Schlauchpaket-Halterungen montieren:
1
Die Schlauchpaket-Halterungen je nach
Anforderung montieren.
8
Sicherheitsmaßnahmen nach erfolgter Montage
DE
Sicherheitsmaßnahmen
nach erfolgter
Montage
1
WARNUNG!
Gefahr durch abrutschende Komponenten.
Werden alle 16 Schrauben gelöst, rutscht
der obere Teil von OPT/i WF Tower ungebremst nach unten. Dadurch können
schwerwiegende Personen- und
Sachschäden entstehen.
Vor dem Lösen aller Schrauben, den
▶
Drahtvorschub demontieren.
Sicherstellen, dass während des
▶
Lösens der Schrauben der obere Teil
von OPT/i WF Tower von einer zweiten Person gehalten wird.
9
10
Safety
Safety
WARNING!
Danger from incorrect operation and work that is not carried out properly.
This can result in severe personal injury and damage to property.
All the work and functions described in this document must only be carried out by
▶
trained and qualified personnel.
Read and understand this document.
▶
Read and understand all the Operating Instructions for the system components,
▶
especially the safety rules.
WARNING!
Danger from electrical current.
This may result in serious injuries or death.
Before starting work, switch off all devices and components involved, and discon-
▶
nect them from the grid.
Secure all devices and components involved so they cannot be switched back on.
▶
EN-US
11
Scope of Supply
Scope of supply
12
Assembling and screwing down the OPT/i WF
Tower
Assembling the
OPT/i WF Tower
1
Screw on support foot 1 and 2
3
2
EN-US
Screw on support foot 3 and 4
4
Screwing down
the OPT/i WF
Tower
Screw support feet 1 and 2 together
WARNING!
Danger from devices falling or toppling over.
This can result in severe personal injury and damage to property.
Erect the OPT/i WF Tower on a level, solid, vibration-free, and stationary surface
▶
(foundation) only.
Never erect the OPT/i WF Tower on a moving surface (gantry systems, etc.).
▶
Always fasten the OPT/i WF Tower securely to the surface (foundation). The screws
▶
required are not included in the scope of supply of the OPT/i WF Tower. The installer
is responsible for selecting the correct screws.
The screws used to bolt the OPT/i WF Tower to the surface (foundation) must have
▶
a minimum tensile force of 1300 N each.
Always screw the OPT/i WF Tower to the surface (foundation) with 8 screws.
▶
Screw support feet 3 and 4 together
13
Screw down the OPT/i WF Tower at the positions shown below:
1
Configuring the
OPT/i WF Tower
Adjusting the height of OPT/i WF Tower:
1
Extending the OPT/i WF Tower
2
WARNING!
Danger from sliding components.
When the marked screw is loosened, the
upper part of the OPT/i WF Tower slides
down unbraked. This can cause serious
injury and damage to property.
Make sure that the upper part of the
▶
OPT/i WF Tower is being held by a
second person while loosening the
screw.
Before screwing on the upper part of the
OPT/i WF Tower, define the desired mounting height of the wirefeeder.
Screw the upper part of the OPT/i WF
Tower into place on all 4 sides with a total
of 16 screws and washers.
14
Screw together the OPT/i WF Tower at the desired
height
Mounting the hosepack holders:
1
Fit the hosepack holders as required.
EN-US
15
Safety measures after installation
Safety measures
after installation
1
WARNING!
Danger from sliding components.
When all 16 screws are loosened, the
upper part of the OPT/i WF Tower slides
down unbraked. This can cause serious
injury and damage to property.
Before loosening all screws, remove
▶
the wirefeeder.
Make sure that the upper part of the
▶
OPT/i WF Tower is being held by a
second person while loosening the
screws.
16
EN-US
17
18
EN-US
19
