Installation
Instructions
OPT/i TIG 2nd NT242
DE
EN-US
Installationsanleitung
Installation instructions
42,0410,2631 005-27012023
Allgemeines
(1)
(2) (3)
(4)
DE
Sicherheit
WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
▶
nur von technisch geschultem Fachpersonal ausgeführt werden.
Dieses Dokument vollständig lesen und verstehen.
▶
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
▶
Gerätes und aller Systemkomponenten lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom.
Schwere Personen- und Sachschäden können die Folge sein.
Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal-
▶
ten und von Stromnetz trennen.
Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.
▶
Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes si-
▶
cherstellen, dass elektrisch geladene Bauteile (beispielsweise Kondensatoren) entladen sind.

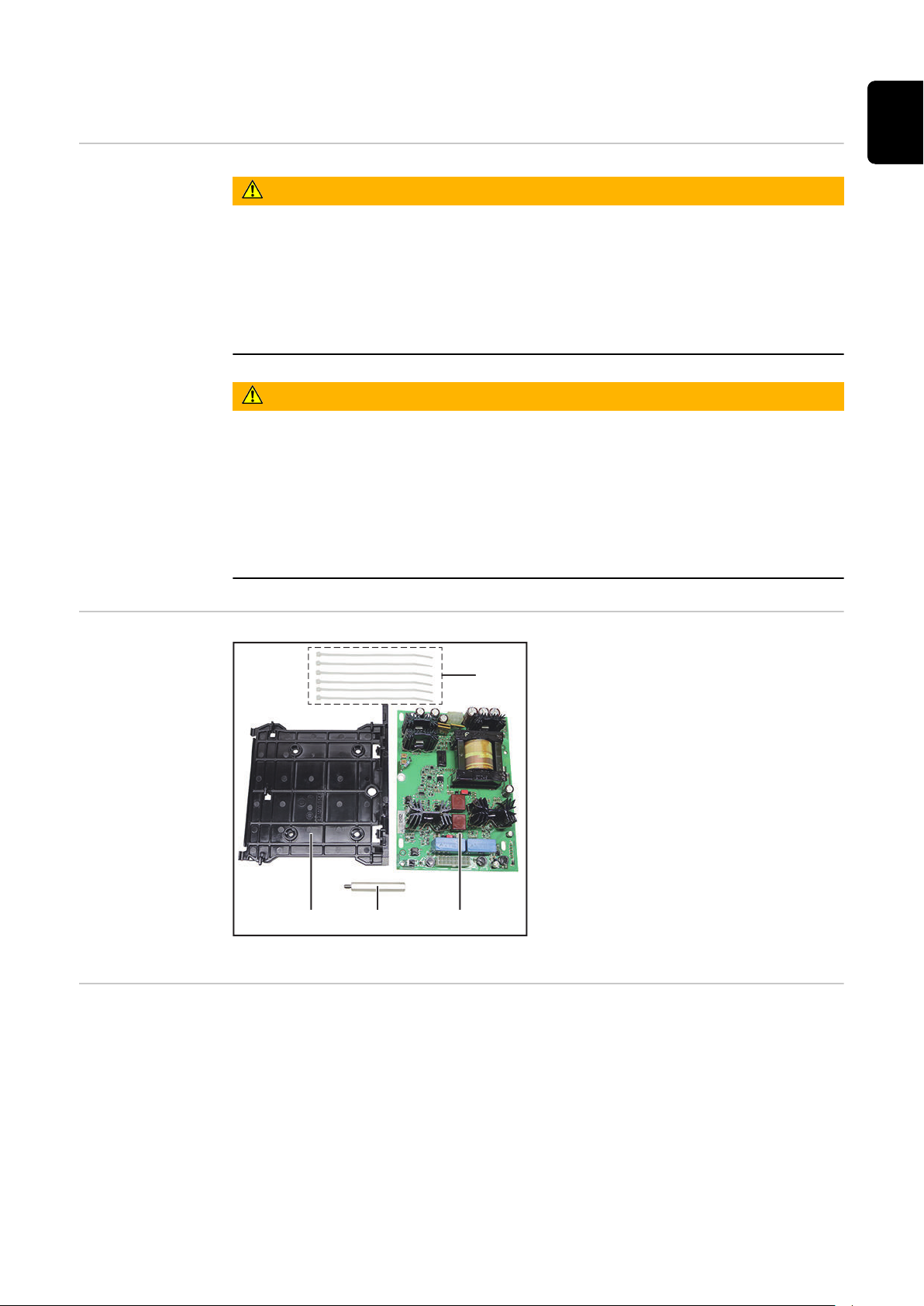

Lieferumfang
Erforderliche
Werkzeuge
OPT/i TIG 2nd NT242
Torx Schraubendreher TX 25
-
Steckschlüssel SW 8 mm
-
Seitenschneider
-
(1) Print-Halterung
(2) Messing-Distanz
(3) Print NT242
(4) 6x Kabelbinder
3
OPT/i TIG 2nd NT242 einbauen
(1)
(2)
(3)
iWave DCiWave AC/DC
5x TX25
7x TX25
1
1
1
2
1
1
1
1
1
2
1
1
1
1

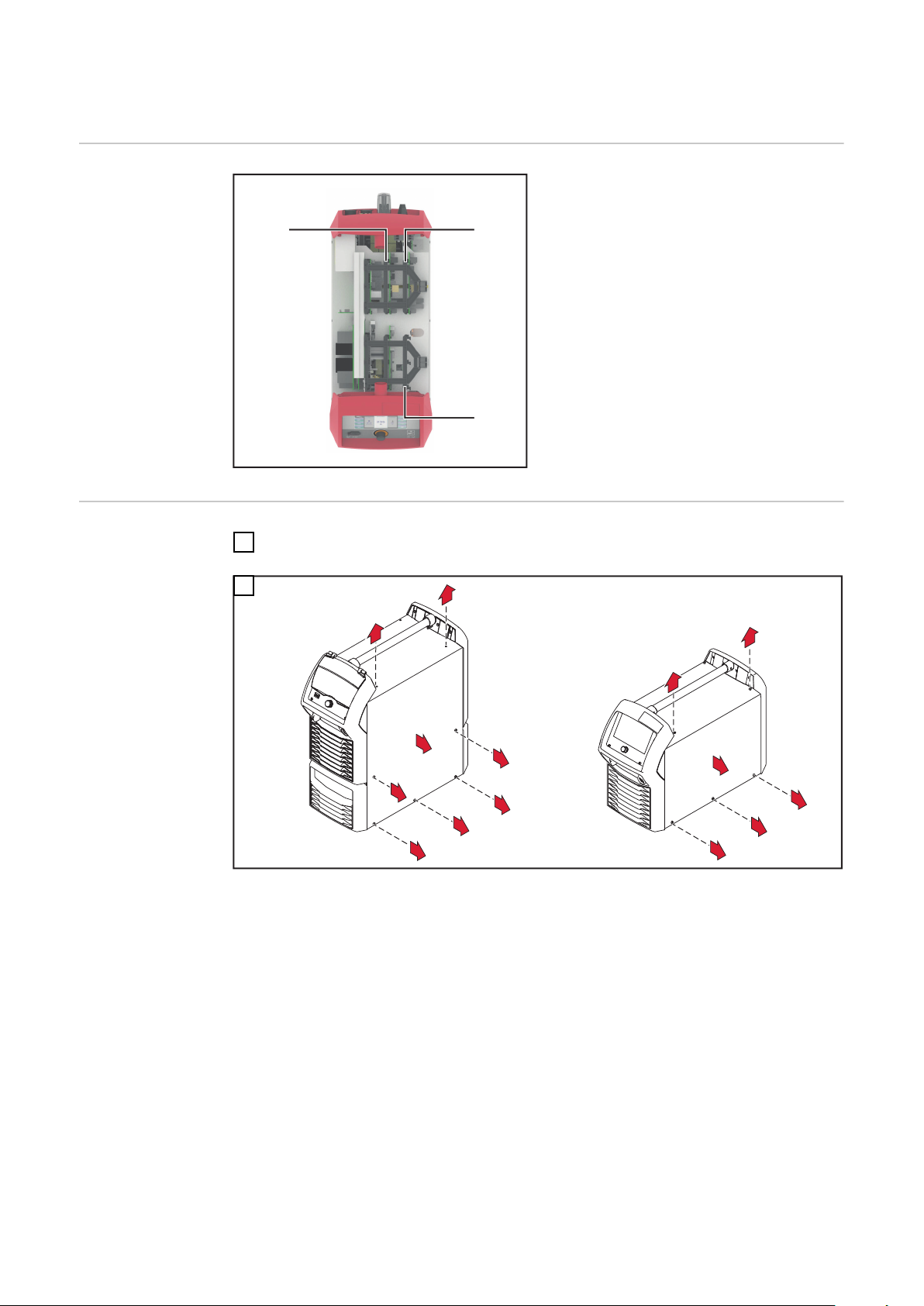

Einbauposition
Vorbereitung
Die OPT/i TIG NT2nd 242 wird immer
an Position (1) eingebaut.
Wenn an Position (1) bereits eine Option vorhanden ist:
-
-
-
Stromquelle ausschalten und vom Netz trennen
1
2
Vorhandene Option ausbauen
OPT/i TIG 2nd NT242 an Position
(1) einbauen
Vorhandene Option an Position (2)
wieder einbauen
Rechten Seitenteil entfernen
4
