Fronius OPT/i RI REL INT 2I/2O 6P HAR Installation Instruction [DE, EN, FR]

/ Perfect Charging / Perfect Welding / Solar Energy

OPT/i RI REL INT 1I/2O 6P HAR

Installationsanleitung

DEENFR

Systemerweiterung

Installations instructions

System extension

Instructions d'installation

Extension système

42,0410,2325 002-12052017

2

Lieferumfang und benötigtes Werkzeug

Lieferumfang

1x

DE

1x

Ohne Abbildung:

- Schaltplan

- diese Installationsanleitung

- Klebeetiketten

1x

2x

M4 x 30 mm

M4 x 10 mm

4x

4x

4x

1x

8x

8x

1x

Benötigtes Werk­zeug

- Torx-Schraubendreher TX 25

- Drehmoment-Schlüssel

- Steckschlüssel SW 8 mm

- kleiner Schlitz-Schraubendreher

3

OPT/i RI REL INT 1I/2O 6P HAR einbauen

Sicherheit

WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können

schwerwiegende Personen- und Sachschäden verursachen.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
geschultem Fachpersonal ausgeführt werden, wenn folgende Dokumente voll­ständig gelesen und verstanden wurden:

- dieses Dokument

- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Beginn der Arbeiten
alle beteiligten Geräte und Komponenten

- ausschalten

- vom Stromnetz trennen

- gegen Wiedereinschalten sichern.

Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes sicher­stellen, dass elektrisch geladene Bauteile (z.B. Kondensatoren) entladen sind.

WARNUNG! Unzureichende Schutzleiter-Verbindung kann schwerwiegende
Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine
geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen
keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung
ersetzt werden.

Vorbereitung Sämtliche Verbindungen des Interfaces von allen anderen Systemkomponenten tren-

OPT/i RI REL INT
1I/2O 6P HAR ein­bauen

1

nen
Interface auf einer geeigneten Unterlage ablegen

2

(1)(1) (2)(1)

(1)(1)(1)(1)

7 Schrauben (1) lösen

1

- TX 25
Abdeckung (2) entfernen

2

4

(3) (4)(3) (3) (3)

(2) (2) (2) (2)

4 Kunststoff-Distanzen M4 x 10 mm (2)

3

festschrauben

- SW 8 mm

- Anzugsmoment = 0,2 Nm

4 Schrauben (3) lösen

4

- TX 25
Abdeckung (4) entfernen

5

DE

(7)

(6)(6) (6) (6)

(5)

Print (5) gemäß Abbildung auf die 4

6

kurzen Distanzen aufsetzen
Print (5) mit 4 Kunststoff-Distanzen M4

7

x 30 mm (6) fixieren

- SW 8 mm

- Anzugsmoment = 0,2 Nm

2 Stecker (7) gemäß Abbildung aufste-

8

cken
Anschlussplatte (10) einsetzen

9

Anschlussplatte (10) mit 4 Schrauben

10

(8) fixieren

- TX 25

- Anzugsmoment = 3 Nm

Klebeetikette X13 (9) anbringen

11

(8) (10) (8)

(9)

5

(13)

(11)

(12)

Systembus-Leitung (11) anstecken

12

2-poligen Molex-Stecker (12) anste-

13

cken

Sämtliche Kabel gemäß Kabelauf-

14

druck und Beschriftung an der Klemm­leiste (13) anschließen

Kabel mit Kabelbinder fixieren

15

WICHTIG! Vor dem Aufsetzen der Abdeckung darauf achten, dass Kabel nicht einge­klemmt, geknickt, abgeschert oder sonst irgendwie beschädigt werden.

6

Abdeckung aufsetzen

(1)(1) (2)(1)

(1)(1)(1)(1)

16

7 Schrauben (1) festschrauben

17

- TX 25

- Anzugsmoment: 2,5 Nm

DE

Abschließende
Tätigkeiten

Interface in seine Ausgangsposition bringen

1

Verbindungen des Interfaces mit anderen Systemkomponenten wieder herstellen

2

7

8

Scope of supply and tools required

Scope of supply

1x

EN

1x

Not illustrated:

- Circuit Diagram

- These Installation Instructions

- Adhesive labels

1x

2x

M4 x 30 mm

M4 x 10 mm

4x

4x

4x

1x

8x

8x

1x

Tools required - TX25 Torx screwdriver

- Torque wrench

- 8 mm box spanner

- Small slotted screwdriver

9

Installing the OPT/i RI REL INT 1I/2O 6P HAR

Safety

WARNING! Incorrect operation or shoddy workmanship can cause serious injury

or damage.
All functions described in this document may only be carried out by trained and
qualified personnel after they have fully read and understood the following docu­ments:

- this document

- all the operating instructions for the system components, especially the safe­ty rules

WARNING! An electric shock can be fatal. Before starting work, ensure that all
devices and components are

- switched off

- disconnected from the mains

- prevented from being switched back on again.

After opening the device, use a suitable measuring instrument to check that elec­trically charged components (e.g. capacitors) have been discharged.

WARNING! An inadequate ground conductor connection can cause serious inju­ry or damage. The housing screws provide a suitable ground conductor connec­tion for earthing the housing and must NOT be replaced by any other screws that
do not provide a reliable ground conductor connection.

Preparations Disconnect all interface connections from all other system components

Installing the
OPT/i RI REL INT
1I/2O 6P HAR

1

Place the interface on a suitable base

2

(1)(1) (2)(1)

Undo the seven screws (1)

1

- TX 25
Remove cover (2)

2

(1)(1)(1)(1)

10

(3) (4)(3) (3) (3)

(2) (2) (2) (2)

Secure four M4 x 10 mm plastic spa-

3

cers (2)

- 8 mm

- Tightening torque = 0.2 Nm

Undo the four screws (3)

4

- TX 25
Remove cover (4)

5

EN

(7)

(6)(6) (6) (6)

(5)

Place PC board (5) onto the four short

6

spacers as shown
Secure the PC board (5) with four M4 x

7

30 mm plastic spacers (6)

- 8 mm

- Tightening torque = 0.2 Nm

Plug in the two connectors (7) as

8

shown
Fit the connection plate (10)

9

Secure the connection plate (10) using

10

four screws (8)

- TX 25

- Tightening torque = 3 Nm

Apply adhesive label X13 (9)

11

(8) (10) (8)

(9)

11

(13)

(11)

(12)

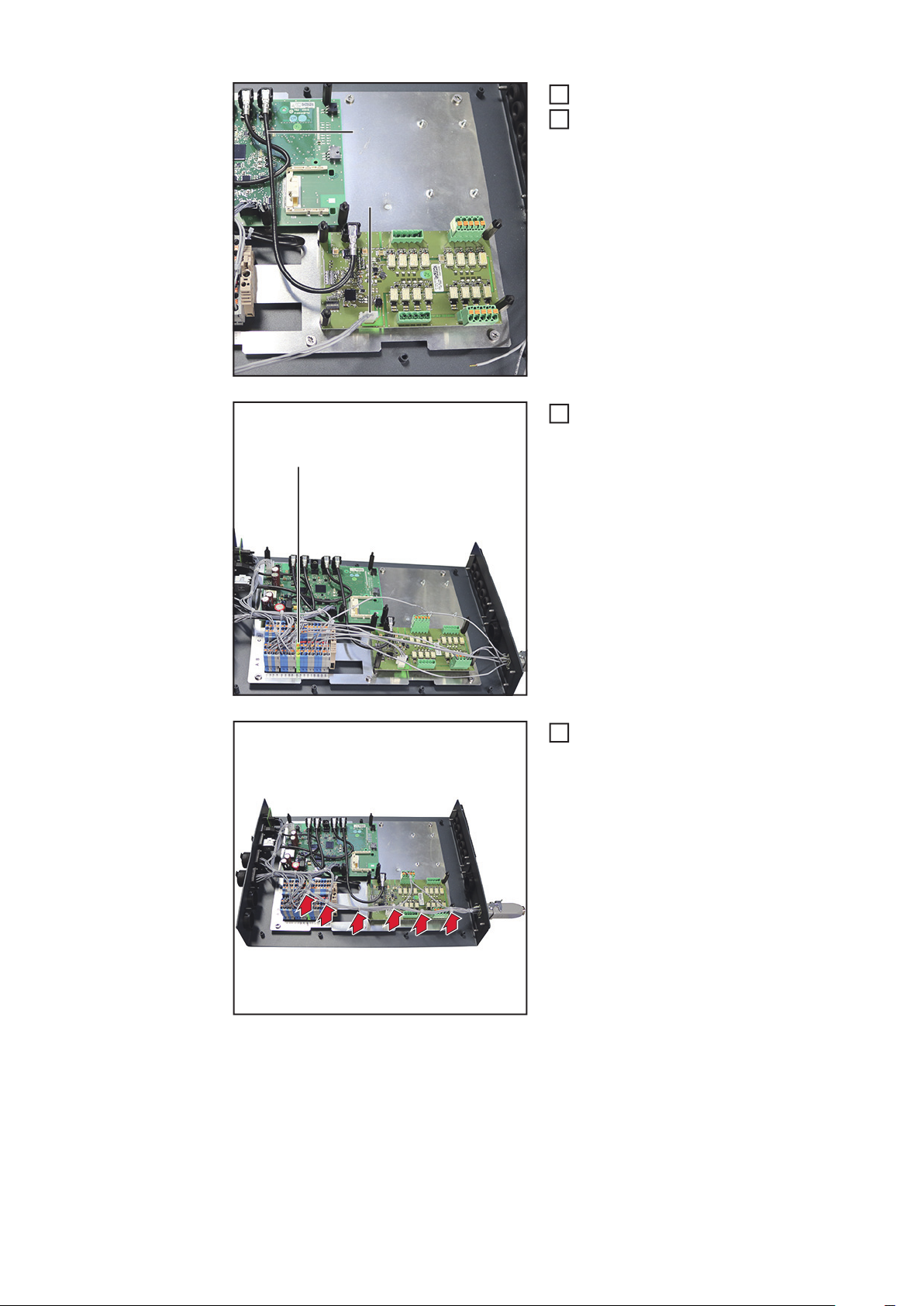

Connect the system bus lead (11)

12

Connect the 2-pin Molex plug (12)

13

Connect all cables to the terminal strip

14

(13) as per the lettering and markings

Bind cables together with cable ties

15

IMPORTANT! When replacing the cover, ensure that cables are not trapped, crushed,
sheared or damaged in any way.

12

Replace the cover

(1)(1) (2)(1)

(1)(1)(1)(1)

16

Tighten the seven screws (1)

17

- TX 25

- Tightening torque: 2.5 Nm

EN

And finally... Return the interface to its original position

1

Restore interface connections to all other system components

2

13

14

Contenu de la livraison et outillage nécessaire

Contenu de la li­vraison

1x

FR

1x

Non illustrés :

- Schéma de connexions

- Les présentes Instructions d‘installation

- Étiquettes autocollantes

1x

2x

M4 x 30 mm

M4 x 10 mm

4x

4x

4x

1x

8x

8x

1x

Outillage néces­saire

- Tournevis Torx TX 25

- Clé dynamométrique

- Clé à douille SW 8 mm

- Petit tournevis à fente

15

Monter l'option OPT/i RI REL INT 1I/2O 6P HAR

Sécurité

AVERTISSEMENT ! Les erreurs de commande et les erreurs en cours d'opéra-

tion peuvent entraîner des dommages corporels et matériels graves.
L'ensemble des opérations et travaux décrits dans le présent document ne
doivent être effectués que par du personnel qualifié ayant lu et compris l'intégra­lité des documents suivants :

- le présent document

- toutes les Instructions de service des composants périphériques, en particu­lier les consignes de sécurité

AVERTISSEMENT ! Une décharge électrique peut être mortelle. Avant le début
des travaux,

- déconnecter tous les appareils et composants impliqués

- débrancher du réseau électrique

- s'assurer de l'impossibilité de reconnecter tous les appareils et composants
concernés.

Après ouverture de l'appareil, s'assurer, à l'aide d'un appareil de mesure appro­prié, que les composants à charge électrique (condensateurs, par ex.) sont dé­chargés.

AVERTISSEMENT ! Une connexion de conducteur de terre insuffisante peut en­traîner de graves dommages corporels et matériels. Les vis du boîtier constituent
une connexion de conducteur de terre appropriée pour la mise à la terre du corps
de l'appareil. Il ne faut en aucun cas remplacer ces vis par d'autres vis qui n'offri­raient pas ce type de connexion de conducteur de terre fiable.

Préparation Débrancher toutes les connexions de l'interface avec tous les autres composants pé-

Monter l'option
OPT/i RI REL INT
1I/2O 6P HAR

1

riphériques
Placer l'interface sur un support adapté

2

(1)(1) (2)(1)

Desserrer les 7 vis (1)

1

- TX 25
Retirer le cache (2)

2

(1)(1)(1)(1)

16

(3) (4)(3) (3) (3)

(2) (2) (2) (2)

Visser fermement les 4 pièces d'écar-

3

tement en plastique M4 x 10 mm (2)

- Ouverture de clé 8 mm

- Couple de serrage = 0,2 Nm

Desserrer les 4 vis (3)

4

- TX 25
Retirer le cache (4)

5

FR

(7)

(6)(6) (6) (6)

(5)

Placer le circuit imprimé (5) sur les

6

4 courtes pièces d'écartement, comme
indiqué sur l'illustration

Fixer le circuit imprimé (5) à l'aide des

7

4 pièces d'écartement en plastique M4
x 30 mm (6)

- Ouverture de clé 8 mm

- Couple de serrage = 0,2 Nm

Brancher 2 connecteurs (7) comme in-

8

diqué sur l'illustration
Installer le panneau de raccordement

9

(10)
Fixer le panneau de raccordement (10)

10

au moyen de 4 vis (8)

- TX 25

- Couple de serrage = 3 Nm

Coller l'étiquette autocollante X13 (9)

11

(8) (10) (8)

(9)

17

(13)

(11)

(12)

Brancher le câble du bus système (11)

12

Brancher la fiche Molex 2 pôles (12)

13

Tous les câbles doivent être raccordés

14

conformément aux indications im­primées sur le câble ainsi qu'aux in­scriptions figurant sur le bornier (13)

Fixer le câble à l'aide des attache-

15

câbles

IMPORTANT ! Avant le montage du cache, veiller à ce que le câble ne soit pas coincé,
coudé, cisaillé ou endommagé de toute autre manière.

18

Remettre le cache en place

(1)(1) (2)(1)

(1)(1)(1)(1)

16

Visser fermement les 7 vis (1)

17

- TX 25

- Couple de serrage : 2,5 Nm

FR

Étapes finales Replacer l'interface dans sa position initiale

1

Rétablir la connexion de l'interface avec les autres composants périphériques

2

19
