OPT/i CU Flow-Thermo-Sensor
OPT/i CU flow temperature sensor
Capteur de flux et de température
OPT/i CU
Installationsanleitung
DE
Systemerweiterung
Installation instructions
EN
System upgrade
Instructions d'installation
FR
Extension de système
42,0410,1977 005-23082021
Inhaltsverzeichnis
Allgemeines 4
Sicherheit 4
Allgemeines 5
Lieferumfang 5
Erforderliche Werkzeuge 5
Gerät öffnen 6
Gerät öffnen 6
Flow-Sensor einbauen in: CU 1100i, CU 1100i /460 V, CU 1400i Pro 7
Flow-Sensor einbauen 7
Flow-Sensor einbauen in: CU 1100i /MV 11
Flow-Sensor einbauen 11
Flow-Sensor einbauen in: CU 800i Geräteserie 14
Flow-Sensor einbauen 14
Thermo-Sensor einbauen in: CU 1100i und 1400i Geräteserie 18
Thermo-Sensor einbauen 18
Thermo-Sensor einbauen in: CU 800i Geräteserie 20
Thermo-Sensor einbauen 20
Gerät teilweise schließen 22
Gerät teilweise schließen 22
Funktions- und Dichtheitsprüfung 23
Sicherheit 23
Funktion des Flow-Sensors überprüfen 23
Kühlgerät auf Dichtheit überprüfen 24
Gerät schließen 25
DE
3
Allgemeines
Sicherheit
WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
▶
Fronius-geschultem Servicepersonal ausgeführt werden.
Dieses Dokument lesen und verstehen.
▶
Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
▶
heitsvorschriften lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom.
Schwere Verletzungen oder Tod können die Folge sein.
Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschalten und
▶
von Stromnetz trennen.
Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.
▶
Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes sicherstel-
▶
len, dass elektrisch geladene Bauteile (beispielsweise Kondensatoren) entladen
sind.
WARNUNG!
Gefahr durch elektrischen Strom wegen unzureichender Schutzleiter-Verbindung.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
Immer die originalen Gehäuse-Schrauben in der ursprünglichen Anzahl verwenden.
▶
VORSICHT!
Gefahr durch heiße Systemkomponenten und heißes Kühlmittel.
Schwere Verbrühungen können die Folge sein.
Alle nachfolgend beschriebenen Arbeiten nur durchführen, wenn das Kühlmittel auf
▶
Zimmertemeratur abgekühlt ist (+25 °C, +77 °F).
Alle nachfolgend beschriebenen Arbeiten nur durchführen, wenn die Systemkompo-
▶
nenten auf Zimmertemeratur abgekühlt sind (+25 °C, +77 °F).
VORSICHT!
Risiko durch Kühlmittel-Austritt.
Schwerwiegende Sachschäden können die Folge sein.
Wenn Kühlmittel an die Außenseite des Kühlgerätes gelangt, dieses sofort entfer-
▶
nen.
Sicherstellen, dass kein Kühlmittel in den Geräteinnenraum gelangt.
▶
4
Allgemeines
(1)
(2)
(3)
(4)
(5)
HINWEIS!
Es ist erforderlich, sowohl den Thermo-Sensor als auch den Flow-Sensor einzubauen.
Wird nur ein Sensor montiert, gibt die Stromquelle eine Fehlermeldung aus und das
Schweißsystem bleibt funktionslos.
DE
Lieferumfang
Erforderliche
Werkzeuge
(1) Kühlmittel-Schlauch
(2) Thermo-Sensor
(3) Gewebeschlauch
(4) 2 Schrauben 4 x 8 mm
(5) Flow-Sensor
- Schraubendreher TX 25
- Schraubendreher TX 20
- Schlauchschere
5
Gerät öffnen
2
1
TX 25
*
3
Gerät öffnen
Kühlgerät von allen Systemkomponenten trennen (siehe Bedienungsanleitung des
1
Kühlgerätes)
2
* Nach dem Lösen der Schrauben,
den Gerätedeckel zur Seite klappen.
6

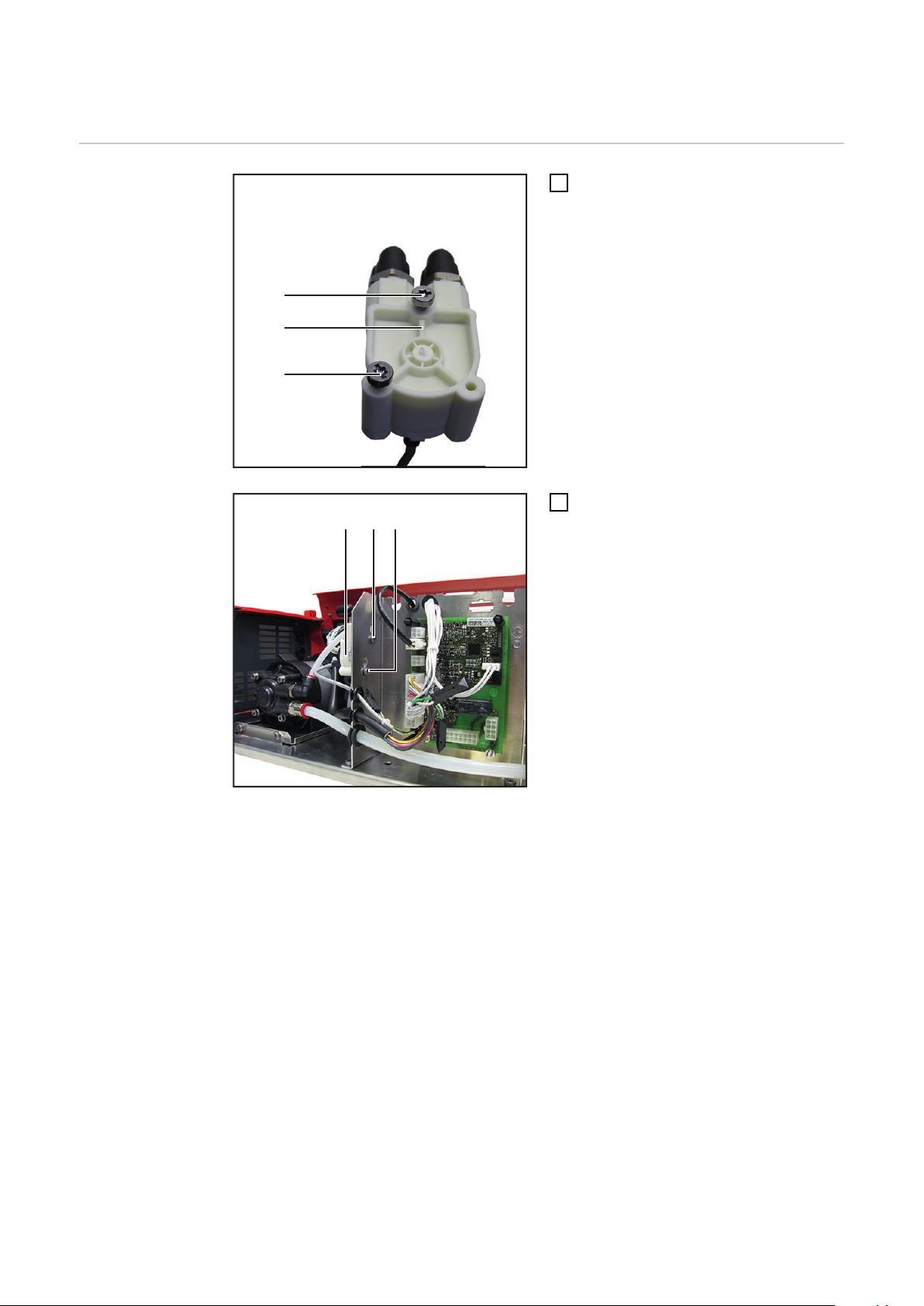

Flow-Sensor einbauen in: CU 1100i, CU 1100i /460
(1)
(1)
(2)
(2)(1) (1)
V, CU 1400i Pro
Flow-Sensor einbauen
Die zwei mitgelieferten Schrauben TX
1
20 (1) wie abgebildet zu 75 % in den
Sensor (2) schrauben - die Schrauben
nicht festschrauben
Den Sensor (2) wie abgebildet im
2
Kühlgerät einhängen und mit den 2
Schrauben (1) festschrauben
DE
7

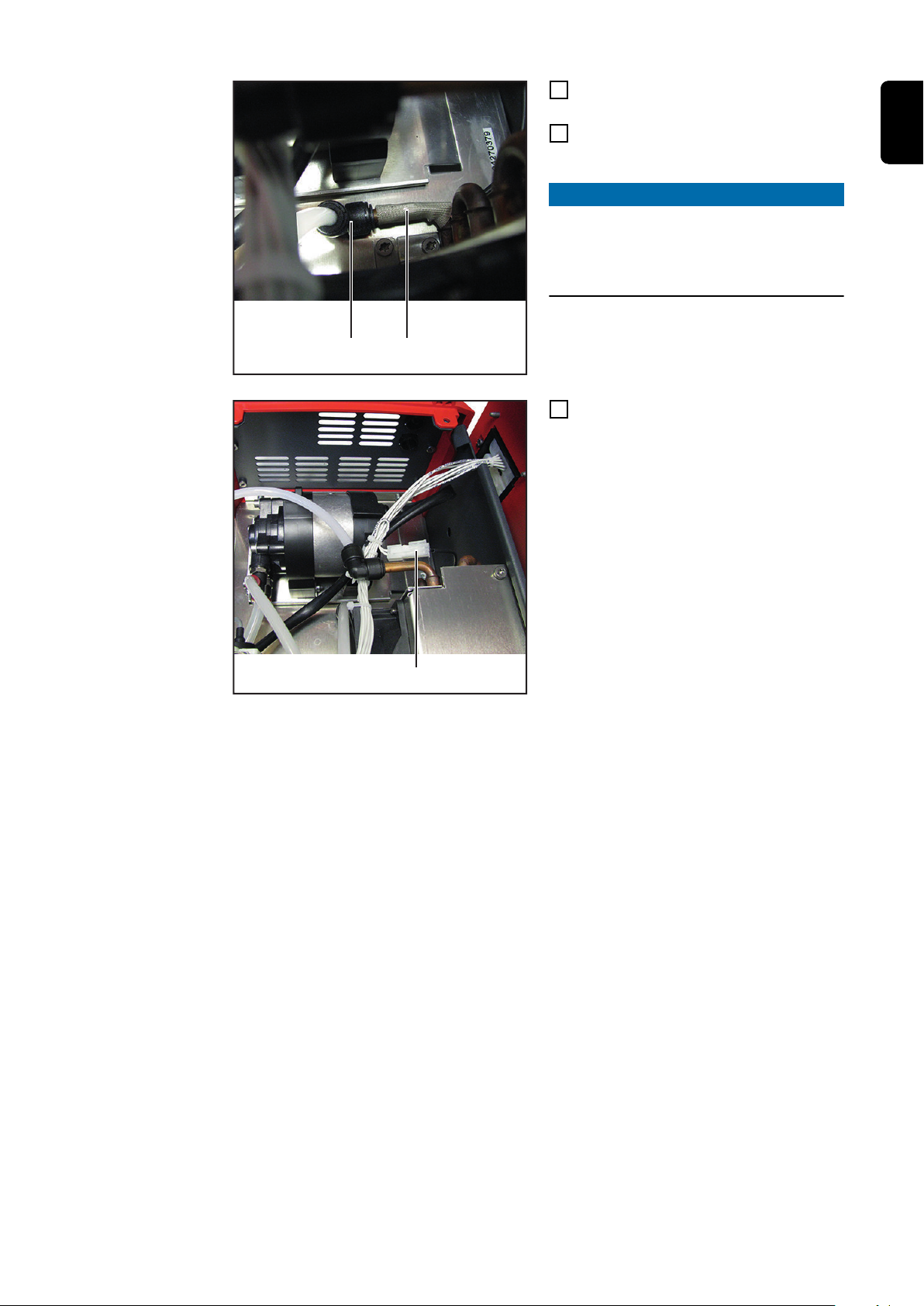

(3)

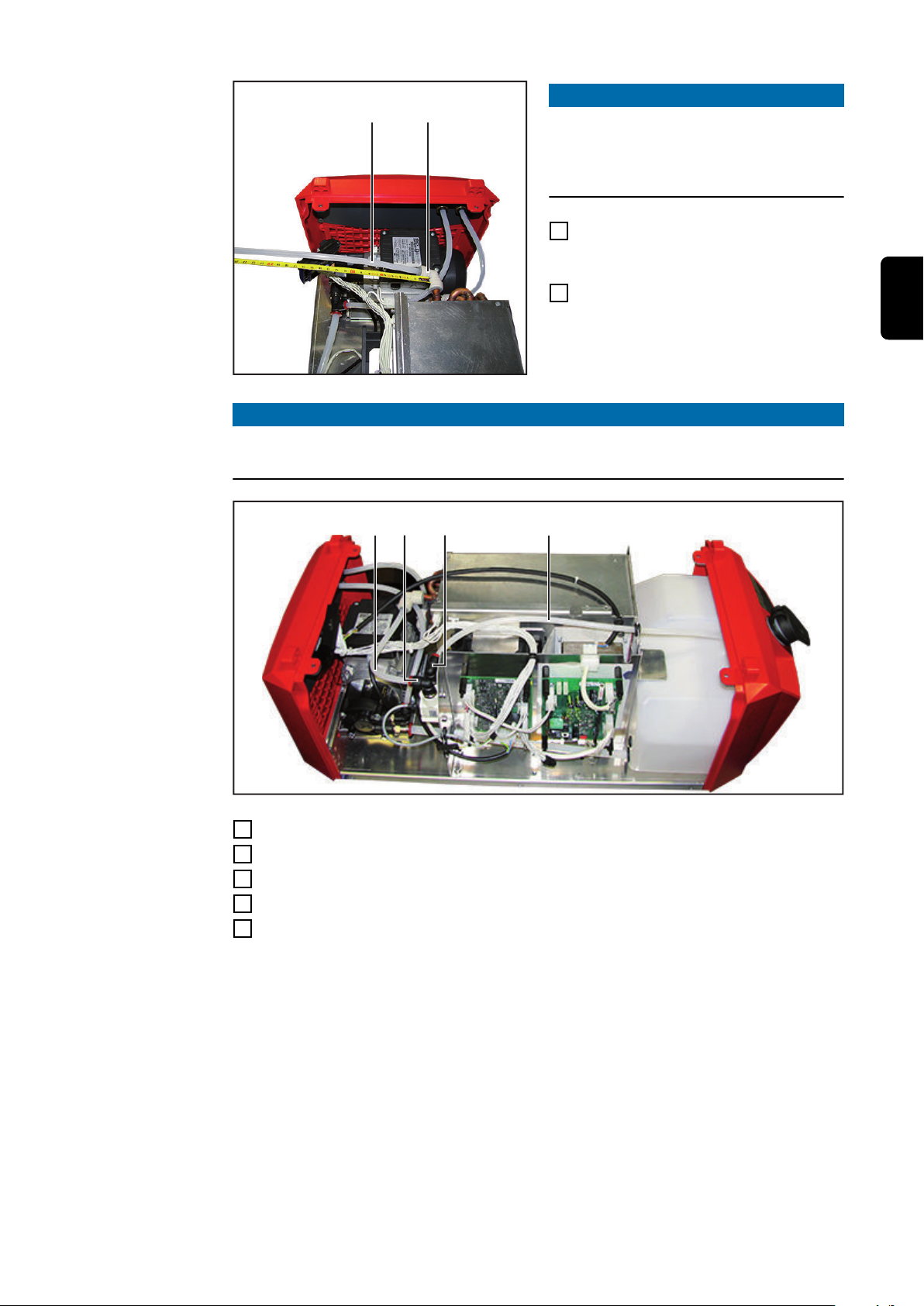

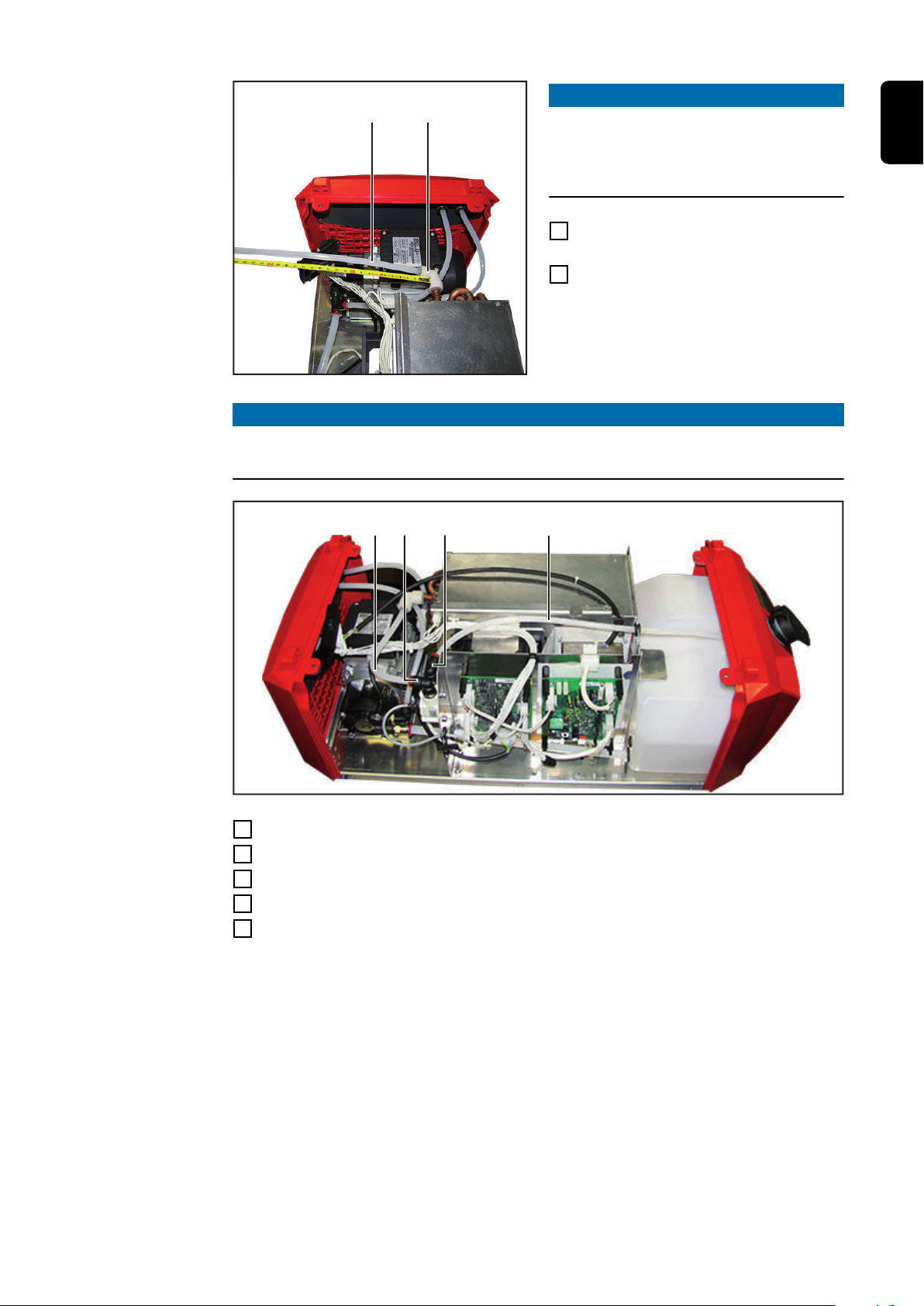

Den Stecker vom Sensor (2) wie
(4)(5)
3
abgebildet am Sockel X6 (3) im
Kühlgerät anstecken
HINWEIS!
Den Stecker nur wie in der Abbildung
dargestellt anstecken.
Kühlmittel-Schlauch (4) aus dem Kühlmittel-Tank ziehen
4
Tülle (5) entfernen
5
Tülle (5) für die weitere Verwendung aufbewahren
6
8
(4)
Bei CU 1100i, CU 1100i /460 V:
(6)
(4) (7) (5)(6)(8)
7
Kühlmittel-Schlauch (4) auf 280 mm
(11.02 in.) kürzen
Bei CU 1400i Pro: Kühlmittel-Schlauch
8
(4) auf 310 mm (12.20 in.) kürzen
HINWEIS!
Den mitgelieferten Kühlmittel-Schlauch
(6) an einem Ende mit Kühlmittel
anfeuchten, um den KühlmittelSchlauch leichter in den KühlmittelTank einführen zu können.
DE
Mitgelieferten Kühlmittel-Schlauch (6)
9
in den Kühlmittel-Tank einführen, bis
der Kühlmittel-Schlauch (6) ca. 10 mm
(0.39 in.) in den Tank ragt
HINWEIS!
Kühlmittel-Schläuche bis auf Anschlag in die Anschlüsse einstecken, da sonst
ungewollt Kühlmittel austreten kann.
Kühlmittel-Schlauch (4) in Anschluss „IN“ (7) des Sensors stecken
10
Tülle (5) auf Kühlmittel-Schlauch (6) aufschieben und wie abgebildet in das Blech
11
des Kühlgerätes einsetzen
Kühlmittel-Schlauch (6) in Anschluss „OUT“ (8) des Sensors stecken
12
9
Alle Schlauchverbindungen auf festen Sitz prüfen
13
Thermo-Sensor einbauen
14
10
Flow-Sensor einbauen in: CU 1100i /MV
(1)
(1)
(2)
(1) (1)(2)
DE
Flow-Sensor einbauen
Die zwei mitgelieferten Schrauben TX
1
20 (1) wie abgebildet zu 75 % in den
Sensor (2) schrauben - die Schrauben
nicht festschrauben
Den Sensor (2) wie abgebildet im
2
Kühlgerät einhängen und mit den 2
Schrauben (1) festschrauben
11
(3)
Den Stecker vom Sensor (2) wie
(5) (4)
3
abgebildet am Sockel X6 (3) im
Kühlgerät anstecken
HINWEIS!
Den Stecker nur wie in der Abbildung
dargestellt anstecken.
Kühlmittel-Schlauch (4) von Kühlmittel-Anschluss (5) abschließen
4
12
(6) (5)
HINWEIS!
(8) (4)(7)(6)
Den mitgelieferten Kühlmittel-Schlauch
bis auf Anschlag in den KühlmittelAnschluss stecken, da sonst ungewollt
Kühlmittel austreten kann.
Mitgelieferten Kühlmittel-Schlauch (6)
5
in Kühlmittel-Anschluss (5) stecken
Mitgelieferten Kühlmittel-Schlauch (6)
6
auf 200 mm (7.87 in.) kürzen
HINWEIS!
Kühlmittel-Schläuche bis auf Anschlag in die Anschlüsse einstecken, da sonst
ungewollt Kühlmittel austreten kann.
DE
Kühlmittel-Schlauch (4) um 80 mm (3.15 in.) kürzen
7
Kühlmittel-Schlauch (4) in Anschluss „OUT“ (7) des Sensors stecken
8
Kühlmittel-Schlauch (6) in Anschluss „IN“ (8) des Sensors stecken
9
Alle Schlauchverbindungen auf festen Sitz prüfen
10
Thermo-Sensor einbauen
11
13
Flow-Sensor einbauen in: CU 800i Geräteserie
(1)
(1)
(2)
(1) (2) (2)
Flow-Sensor einbauen
Die zwei mitgelieferten Schrauben TX
1
20 (1) wie abgebildet zu 75 % in den
Sensor (2) schrauben - die Schrauben
nicht festschrauben
Den Sensor (2) wie abgebildet im
2
Kühlgerät einhängen und mit den 2
Schrauben (1) festschrauben
14
(3)
Den Stecker vom Sensor (2) wie
(4)
3
abgebildet am Sockel X6 (3) im
Kühlgerät anstecken
HINWEIS!
Den Stecker nur wie in der Abbildung
dargestellt anstecken.
DE
Kühlmittel-Schlauch (4) aus dem
4
Kühlmittel-Tank ziehen
15
(4)
Kühlmittel-Schlauch (4) auf 310 mm (12.2 in.) kürzen
(5)
5
HINWEIS!
Den mitgelieferten Kühlmittel-Schlauch
(5) an einem Ende mit Kühlmittel
anfeuchten, um den KühlmittelSchlauch leichter in den KühlmittelTank einführen zu können.
Mitgelieferten Kühlmittel-Schlauch (5)
6
in den Kühlmittel-Tank einführen, bis
der Kühlmittel-Schlauch (5) ca. 10 mm
(0.39 in.) in den Tank ragt
HINWEIS!
Kühlmittel-Schläuche bis auf Anschlag in die Anschlüsse einstecken, da sonst
ungewollt Kühlmittel austreten kann.
16

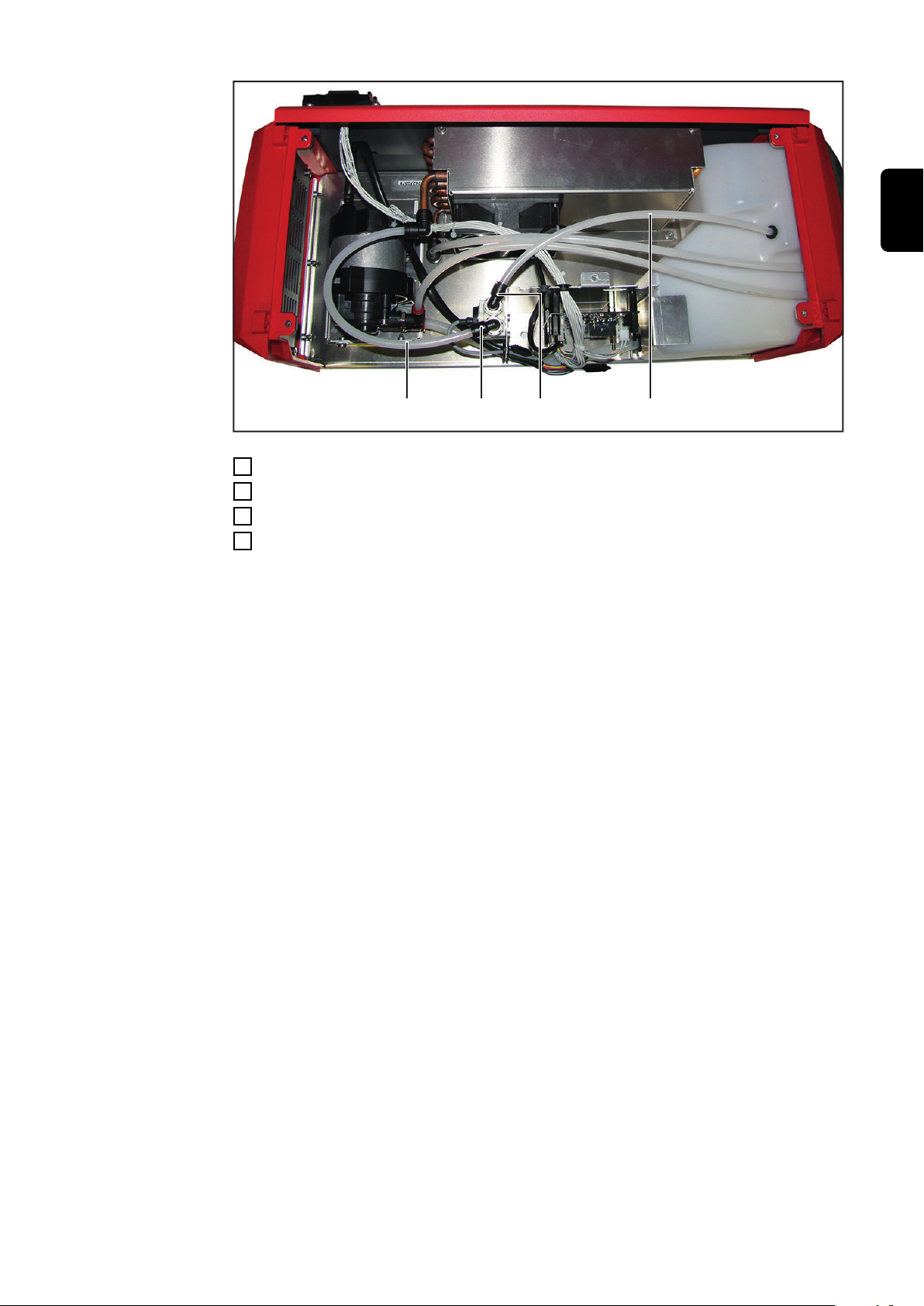

(4) (7) (5)(6)
Kühlmittel-Schlauch (5) in Anschluss „OUT“ (6) des Sensors stecken
7
Kühlmittel-Schlauch (4) in Anschluss „IN“ (7) des Sensors stecken
8
Alle Schlauchverbindungen auf festen Sitz prüfen
9
Thermo-Sensor einbauen
10
DE
17

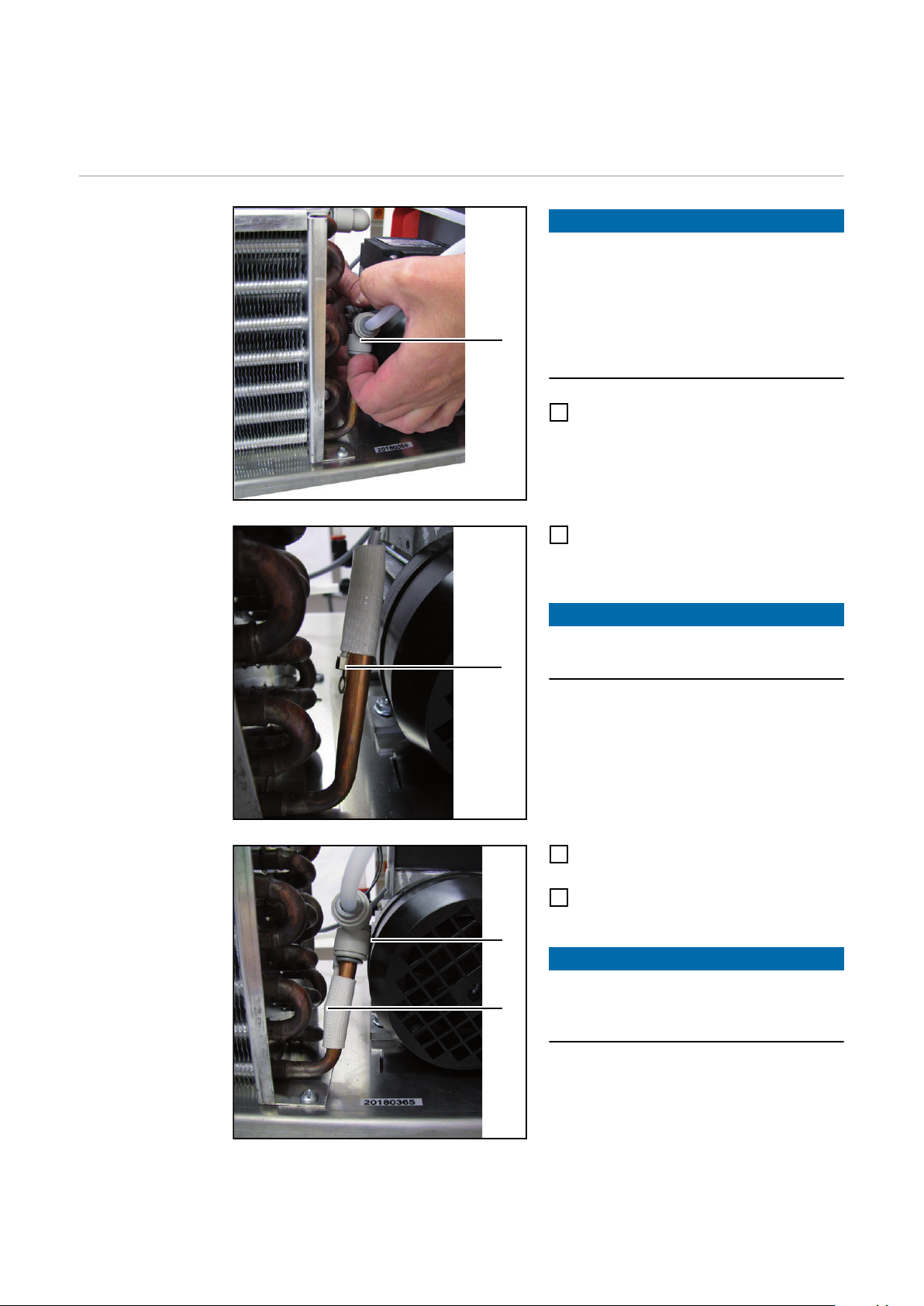

Thermo-Sensor einbauen in: CU 1100i und 1400i
(1)
(2)
(1)
(2)
Geräteserie
Thermo-Sensor
einbauen
HINWEIS!
Beim Abziehen des Anschlusses
Kühler-Rücklauf (1) kann eine kleine
Menge Kühlmittel austreten.
Ausgetretenes Kühlmittel nach Abschluss
der Arbeiten wieder nachfüllen.
Kühlmittel, welches in den Geräteinnenraum oder an die Geräteaußenseite
gelangt sofort restlos entfernen.
Arretierring des Anschlusses Kühler-
1
Rücklauf (1) nach hinten ziehen und
Anschluss Kühler-Rücklauf (1) von
Kühlereingang abziehen
Mitgelieferten Gewebeschlauch samt
2
Temperatursensor (2) bis zur Mitte auf
Kühlereingang aufschieben
HINWEIS!
Der Temperatursensor muss wie abgebildet am Kühlereingang aufliegen.
18
Temperatursensor (2) mittig im Gewe-
3
beschlauch positionieren
Anschluss Kühler-Rücklauf (1) auf
4
Kühlereingang aufstecken
HINWEIS!
Der Anschluss Kühler-Rücklauf muss
fest auf dem Kühlereingang sitzen, da
sonst ungewollt Kühlmittel austreten
kann.
(3)
Stecker (3) des Sensors wie abgebil-
5
det im Kühlgerät anstecken
DE
19
Thermo-Sensor einbauen in: CU 800i Geräteserie
(1)
(3) (2)
Thermo-Sensor
einbauen
HINWEIS!
Beim Abziehen des Anschlusses
Kühler-Rücklauf (1) kann eine kleine
Menge Kühlmittel austreten.
Ausgetretenes Kühlmittel nach Abschluss
der Arbeiten wieder nachfüllen.
Kühlmittel, welches in den Geräteinnenraum oder an die Geräteaußenseite
gelangt sofort restlos entfernen.
Arretierring des Anschlusses Kühler-
1
Rücklauf (1) nach hinten ziehen und
Anschluss Kühler-Rücklauf (1) von
Kühlereingang abziehen
20
Mitgelieferten Gewebeschlauch (2) samt Temperatursensor (3) bis zur Mitte auf den
2
Kühlereingang aufschieben
- der Temperatursensor muss wie abgebildet am Kühlereingang aufliegen
(1) (3)
Temperatursensor (3) mittig im Gewe-
(4)
3
beschlauch positionieren
Anschluss Kühler-Rücklauf (1) auf
4
Kühlereingang aufstecken
HINWEIS!
Der Anschluss Kühler-Rücklauf muss
fest auf dem Kühlereingang sitzen, da
sonst ungewollt Kühlmittel austreten
kann.
Stecker (4) des Sensors wie abgebil-
5
det im Kühlgerät anstecken
DE
21
Gerät teilweise schließen
TX 25
2
*
Gerät teilweise
schließen
Alle Schrauben des Deckels und des
1
Seitenteiles festschrauben
Funktions- und Dichtheitsprüfung
2
durchführen
22
Funktions- und Dichtheitsprüfung
DE
Sicherheit
WARNUNG!
Ein elektrischer Schlag kann tödlich sein.
Vor Beginn der nachfolgend beschriebenen Arbeiten sicherstellen, dass:
sich im Geräte-Innenraum kein Kühlmittel befindet
▶
alle Schlauchverbindungen ordnungsgemäß hergestellt sind
▶
WARNUNG!
Ein elektrischer Schlag kann tödlich sein.
Wird das Gerät zu Testzwecken bei geöffnetem Gehäuse kurzzeitig eingeschaltet:
die Teile im Gehäuseinneren nicht anfassen
▶
Messungen und Prüfungen im Gehäuseinneren nur mit geeigneten Mess-Sonden
▶
oder Prüfspitzen durchführen
VORSICHT!
Gefahr von Personen- und Sachschäden durch Schweißstrom und unbeabsichtigtes Zünden eines Lichtbogens.
Vor Beginn der Arbeiten:
die Masseverbindung zwischen Schweißsystem und Werkstück trennen
▶
Drahtelektrode aus dem verwendeten Schweißbrenner ausfädeln
▶
je nach System, Drahtspule oder Korbspule aus der Stromquelle oder dem Draht-
▶
vorschub entfernen
Funktion des
Flow-Sensors
überprüfen
HINWEIS!
Sicherstellen, dass kein Kühlmittel in den Geräteinnenraum gelangt.
Sollte Kühlmittel an die Außenseite des Gerätes gelangen, dieses sofort entfernen.
Systemkomponenten mit dem Kühlgerät verbinden, gemäß der Bedienungsanleitung
1
des Kühlgerätes
Kühlmittel-Schlauch von Anschluss Kühlmittel-Vorlauf (blau) an der Außenseite des
2
Kühlgerätes abstecken
Stromquelle an Netz anschließen
3
Stromquelle einschalten, warten bis die Stromquelle fertig hochgefahren ist
4
Sicherstellen, dass das Kühlgerät betriebsbereit ist - Betriebsmodus off darf nicht
5
ausgewählt sein
Schweißstart durchführen
6
- Funktioniert der Sensor korrekt, wird nach ca. 10 Sekunden eine Fehlermeldung
bezüglich des Kühlgerätes an der Stromquelle angezeigt, da wegen des abgesteckten Steckanschlusses Kühlmittel kein Kühlmittel zirkuliert
Wird eine Fehlermeldung bezüglich des Kühlgerätes angezeigt, funktioniert der Sensor
richtig. In diesem Fall:
Netzschalter der Stromquelle in Stellung - O - schalten
1
Stromquelle vom Netz trennen
2
23
Ein verständliches Warnschild gegen Wiedereinschalten anbringen
3
mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bau-
4
teile (z.B. Kondensatoren) entladen sind
Dichtheitsprüfung durchführen
5
Wird keine Fehlermeldung bezüglich des Kühlgerätes angezeigt, funktioniert der Sensor
nicht richtig. In diesem Fall:
Netzschalter der Stromquelle in Stellung - O - schalten
1
Stromquelle vom Netz trennen
2
Ein verständliches Warnschild gegen Wiedereinschalten anbringen
3
mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bau-
4
teile (z.B. Kondensatoren) entladen sind
Sämtliche Schlauch- und Kabelverbindungen des Sensors überprüfen
5
Funktion des Sensors erneut überprüfen
6
Kühlgerät auf
Dichtheit
überprüfen
HINWEIS!
Sicherstellen, dass kein Kühlmittel in den Geräteinnenraum gelangt.
Sollte Kühlmittel an die Außenseite des Gerätes gelangen, dieses sofort entfernen.
Systemkomponenten mit dem Kühlgerät verbinden, gemäß der Bedienungsanleitung
1
des Kühlgerätes
Kühlgerät befüllen, gemäß der Bedienungsanleitung des Kühlgerätes
2
Stromquelle an Netz anschließen
3
Stromquelle einschalten, warten bis die Stromquelle fertig hochgefahren ist
4
- nachdem die Stromquelle fertig hochgefahren ist, beginnt das Kühlgerät automatisch zu arbeiten (Betriebsmodus off darf nicht ausgewählt sein)
- die Stromquelle darf keine Fehlermeldung bezüglich des Kühlgerätes anzeigen
Alle Komponenten im Kühlgerät auf Dichtheit überprüfen
5
Sind alle Komponenten im Kühlgerät dicht / Zeigt die Stromquelle keine Fehlermeldung
bezüglich des Kühlgerätes an:
Netzschalter der Stromquelle in Stellung - O - schalten
1
Stromquelle vom Netz trennen
2
Ein verständliches Warnschild gegen Wiedereinschalten anbringen
3
mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bau-
4
teile (z.B. Kondensatoren) entladen sind
Gerät schließen
5
24
Sind undichte Komponenten im Kühlgerät vorhanden / Zeigt die Stromquelle eine Fehlermeldung bezüglich des Kühlgerätes an:
Netzschalter der Stromquelle in Stellung - O - schalten
1
Stromquelle vom Netz trennen
2
Ein verständliches Warnschild gegen Wiedereinschalten anbringen
3
mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bau-
4
teile (z.B. Kondensatoren) entladen sind
Kühlmittel, welches sich im Geräteinnenraum oder an der Geräteaußenseite befindet
5
restlos entfernen
Gerät schließen
1
TX 25
Undichte Stellen im Kühlgerät ordnungsgemäß beseitigen (z.B. Schlauchverbindun-
6
gen ordnungsgemäß herstellen)
Zeigt die Stromquelle eine Fehlermeldung bezüglich des Kühlgerätes an, die Fehler-
7
ursache gemäß Bedienungsanleitung des Kühlgerätes suchen und beheben
Kühlgerät erneut auf Dichtheit überprüfen
8
DE
25
26
Contents
General 28
Safety 28
General 28
Scope of supply 29
Tools required 29
Opening the device 30
Opening the device 30
Installing the flow sensor in: CU 1100i, CU 1100i /460 V, CU 1400i Pro 31
Installing the flow sensor 31
Installing the temperature sensor in: CU 1100i /MV 35
Installing the flow sensor 35
Installing the flow sensor in: CU 800i series 38
Installing the flow sensor 38
Installing the temperature sensor in: CU 1100i and 1400i series 42
Installing the temperature sensor 42
Installing the temperature sensor in: CU 800i series 44
Installing the temperature sensor 44
Partly closing the device 46
Partly closing the device 46
Function and leak test 47
Safety 47
Checking operation of the flow sensor 47
Checking the cooling unit for leaks 48
Closing the device 49
EN
27
General
Safety
WARNING!
Danger due to incorrect operation and incorrectly performed work.
This can result in serious injury and damage to property.
All work described in this document must only be carried out by a Fronius-trained
▶
service technician.
Read and understood this document,
▶
Read and understood all the Operating Instructions for the system components,
▶
especially the safety rules.
WARNING!
Danger from electric current.
This can result in serious injury or death.
Before starting work, switch off all the devices and components involved and discon-
▶
nect them from the grid.
Secure all the devices and components involved to prevent unintentional restarting.
▶
After opening the device, use a suitable measuring instrument to check that electri-
▶
cally charged components (such as capacitors) have been discharged.
WARNING!
Electrical current hazard caused by an inadequate ground conductor connection.
This can result in serious injury and damage to property.
Always use the original housing screws in the original quantity.
▶
CAUTION!
Danger due to hot system components and hot coolant.
This can result in severe scalds.
Only carry out the work described in this document, when the coolant has cooled to
▶
room temperature (+25 °C, +77 °F)
Only carry out the work described in this document when all system components
▶
have cooled to room temperature (+25 °C, +77 °F)
CAUTION!
Risk from coolant leakage.
This can result in serious damage to property.
If there is any coolant on the exterior of the cooling unit, remove it immediately.
▶
Make sure that no coolant gets into the device.
▶
General
28
NOTE!
Both the temperature sensor and the flow sensor must be installed.
If only one sensor is fitted, the power source will output an error message and the welding system will not work.
Scope of supply
(1)
(2)
(3)
(4)
(5)
Tools required - TX 25 screwdriver
- TX 20 screwdriver
- Hose cutter
(1) Coolant hose
(2) Temperature sensor
(3) Braided hose
(4) Two 4x8 mm screws
(5) Flow sensor
EN
29
Opening the device
2
1
TX 25
*
3
Opening the
device
Disconnect the cooling unit from all system components (see cooling unit operating
1
instructions)
2
* After undoing the screws, fold the
device lid to one side.
30
Installing the flow sensor in: CU 1100i, CU
(1)
(1)
(2)
(2)(1) (1)
1100i /460 V, CU 1400i Pro
Installing the flow
sensor
Screw the two TX 20 screws (1) sup-
1
plied into the sensor (2) by approx.
75% as shown - do not tighten the
screws
Attach sensor (2) to the cooling unit as
2
shown and secure using the two
screws (1)
EN
31
(3)
Connect plug from sensor (2) into
(4)(5)
3
socket X6 (3) on the cooling unit as
shown
NOTE!
Only connect the plug as shown in the
picture.
Pull coolant hose (4) out of the coolant tank
4
Remove grommet (5)
5
Keep grommet (5) safe for later use
6
32
(4)
On CU 1100i, CU 1100i/460 V: cut
(6)
(4) (7) (5)(6)(8)
7
coolant hose (4) to 280 mm (11.02 in.)
On CU 1400i Pro: cut coolant hose (4)
8
to 310 mm (12.20 in.)
NOTE!
Moisten supplied coolant hose (6) with
coolant at one end to make it easier to
insert into the coolant tank.
Insert supplied coolant hose (6) into
9
the coolant tank until the hose (6) is
about 10 mm (0.39 in.) into the tank
EN
NOTE!
Insert coolant hoses into the connections as far as they will go, otherwise coolant
may escape.
Connect coolant hose (4) to "IN" connection (7) of the sensor
10
Push grommet (5) onto coolant hose (6) and fit into cooling unit plate as shown
11
Connect coolant hose (6) to "OUT" connection (8) of the sensor
12
33
Make sure all hose connections are secure
13
Install the temperature sensor
14
34
Installing the temperature sensor in: CU 1100i /MV
(1)
(1)
(2)
(1) (1)(2)
Installing the flow
sensor
Screw the two TX 20 screws (1) sup-
1
plied into the sensor (2) by approx.
75% as shown - do not tighten the
screws
Attach sensor (2) to the cooling unit as
2
shown and secure using the two
screws (1)
EN
35
(3)
Connect plug from sensor (2) into
(5) (4)
3
socket X6 (3) on the cooling unit as
shown
NOTE!
Only connect the plug as shown in the
picture.
Disconnect coolant hose (4) from coolant connection (5)
4
36
(6) (5)
NOTE!
(8) (4)(7)(6)
Insert the supplied coolant hose into
the coolant connection as far as it will
go, otherwise coolant may escape.
Plug supplied coolant hose (6) into
5
coolant connection (5)
Cut supplied coolant hose (6) to 200
6
mm (7.87 in.)
NOTE!
Insert coolant hoses into the connections as far as they will go, otherwise coolant
may escape.
EN
Shorten coolant hose (4) by 80 mm (3.15 in.)
7
Connect coolant hose (4) to "OUT" connection (7) of the sensor
8
Connect coolant hose (6) to "IN" connection (8) of the sensor
9
Make sure all hose connections are secure
10
Install the temperature sensor
11
37
Installing the flow sensor in: CU 800i series
(1)
(1)
(2)
(1) (2) (2)
Installing the flow
sensor
Screw the two TX 20 screws (1) sup-
1
plied into the sensor (2) by approx.
75% as shown - do not tighten the
screws
Attach sensor (2) to the cooling unit as
2
shown and secure using the two
screws (1)
38
(3)
Connect plug from sensor (2) into
(4)
3
socket X6 (3) on the cooling unit as
shown
NOTE!
Only connect the plug as shown in the
picture.
EN
Pull coolant hose (4) out of the coolant
4
tank
39
(4)
Cut coolant hose (4) to 310 mm (12.2 in.)
(5)
5
NOTE!
Moisten supplied coolant hose (5) with
coolant at one end to make it easier to
insert into the coolant tank.
Insert supplied coolant hose (5) into
6
the coolant tank until the hose (5) is
about 10 mm (0.39 in.) into the tank
NOTE!
Insert coolant hoses into the connections as far as they will go, otherwise coolant
may escape.
40
(4) (7) (5)(6)
Connect coolant hose (5) to "OUT" connection (6) of the sensor
7
Connect coolant hose (4) to "IN" connection (7) of the sensor
8
Make sure all hose connections are secure
9
Install the temperature sensor
10
EN
41
Installing the temperature sensor in: CU 1100i and
(1)
(2)
(1)
(2)
1400i series
Installing the
temperature sensor
NOTE!
A small amount of coolant may escape
when the cooler return connection (1)
is pulled out.
Top up any coolant that has escaped when
you finish work.
Immediately remove any coolant that
enters the device or spills onto its exterior.
Pull locking ring of cooler return con-
1
nection (1) backwards and pull connection (1) off the cooler input
Push the supplied braided hose and
2
temperature sensor (2) half way onto
the cooler input
NOTE!
The temperature sensor must rest on
the cooler input as illustrated.
42
Position the temperature sensor (2) in
3
the centre of the braided hose
Fit the cooler return connection (1)
4
onto the cooler input
NOTE!
The cooler return connection must be
seated securely on the cooler input,
otherwise coolant may escape.
(3)
Connect sensor plug (3) to the cooling
5
unit as shown
EN
43
Installing the temperature sensor in: CU 800i series
(1)
(3) (2)
Installing the
temperature sensor
NOTE!
A small amount of coolant may escape
when the cooler return connection (1)
is pulled out.
Top up any coolant that has escaped when
you finish work.
Immediately remove any coolant that
enters the device or spills onto its exterior.
Pull locking ring of cooler return con-
1
nection (1) backwards and pull connection (1) off the cooler input
44
Push the supplied braided hose (2) and temperature sensor (3) half way onto the
2
cooler input
- The temperature sensor must rest on the cooler input as illustrated.
(1) (3)
Position the temperature sensor (3) in
(4)
3
the centre of the braided hose
Fit the cooler return connection (1)
4
onto the cooler input
NOTE!
The cooler return connection must be
seated securely on the cooler input,
otherwise coolant may escape.
Connect sensor plug (4) to the cooling
5
unit as shown
EN
45
Partly closing the device
TX 25
2
*
Partly closing the
device
Tighten all screws on the lid and side
1
panel
Carry out a function and leak test
2
46
Function and leak test
Safety
WARNING!
An electric shock can be fatal.
Before starting the work described below, ensure that:
there is no coolant inside the device
▶
all hoses are connected properly
▶
WARNING!
An electric shock can be fatal.
If the device needs to be switched on briefly for testing while the housing is open:
do not touch any parts inside the housing
▶
use only suitable measuring or test probes for measurements and tests inside the
▶
housing
CAUTION!
Risk of injury and material damage from the welding current and accidental ignition of an arc.
Before starting work:
disconnect the ground earth connection between the welding system and the work-
▶
piece
remove the wire electrode from the welding torch being used
▶
depending on the system, remove the wirespool or the basket-type spool from the
▶
power source or the wire-feed unit
EN
Checking operation of the flow
sensor
NOTE!
Make sure that no coolant enters the device.
If there is any coolant on the exterior of the device, remove it immediately.
Connect system components to the cooling unit as described in the cooling unit ope-
1
rating instructions
Disconnect the coolant hose from the coolant flow connection (blue) on the exterior
2
of the cooling unit
Connect the power source to the mains
3
Switch on the power source and wait until it finishes booting up
4
Ensure that the cooling unit is ready for operation - operating mode off must not be
5
selected
Start welding
6
- If the sensor is functioning correctly, an error message regarding the cooling unit
is displayed on the power source after approx. 10 seconds - as the coolant connection has been disconnected, no coolant is circulating
The sensor is functioning correctly if an error message regarding the cooling unit is displayed. In this case:
Turn the power source mains switch to the "O" position
1
47
Disconnect the power source from the mains
2
Put up an easy-to-understand warning sign to stop anybody inadvertently switching it
3
back on again
Using a suitable measuring instrument, check to make sure that electrically charged
4
components (e.g. capacitors) have been discharged
Check for leaks
5
If an error message regarding the cooling unit is not displayed, this indicates that the
sensor is not working properly. In this case:
Turn the power source mains switch to the "O" position
1
Disconnect the power source from the mains
2
Put up an easy-to-understand warning sign to stop anybody inadvertently switching it
3
back on again
Using a suitable measuring instrument, check to make sure that electrically charged
4
components (e.g. capacitors) have been discharged
Check all the sensor's hose and cable connections
5
Check the operation of the sensor again
6
Checking the
cooling unit for
leaks
NOTE!
Make sure that no coolant enters the device.
If there is any coolant on the exterior of the device, remove it immediately.
Connect system components to the cooling unit as described in the cooling unit ope-
1
rating instructions
Fill the cooling unit as described in the cooling unit operating instructions
2
Connect the power source to the mains
3
Switch on the power source and wait until it finishes booting up
4
- As soon as the power source has booted up, the cooling unit starts up of its own
accord (operating mode off must not be selected)
- The power source must not output any error message regarding the cooling unit
Check all components in the cooling unit for leaks
5
If none of the components in the cooling unit are leaking / the power source has not output an error message regarding the cooling unit:
Turn the power source mains switch to the "O" position
1
Disconnect the power source from the mains
2
Put up an easy-to-understand warning sign to stop anybody inadvertently switching it
3
back on again
Using a suitable measuring instrument, check to make sure that electrically charged
4
components (e.g. capacitors) have been discharged
Close the device
5
48
If one or more of the components in the cooling unit are leaking / the power source has
output an error message regarding the cooling unit:
Turn the power source mains switch to the "O" position
1
Disconnect the power source from the mains
2
Closing the
1
TX 25
device
Put up an easy-to-understand warning sign to stop anybody inadvertently switching it
3
back on again
Using a suitable measuring instrument, check to make sure that electrically charged
4
components (e.g. capacitors) have been discharged
Remove all traces of coolant inside the device or on its exterior
5
Repair the leaks inside the cooling unit in a professional manner (e.g. establish pro-
6
per hose connections)
If the power source outputs an error message regarding the cooling unit, locate and
7
rectify the cause of the error as described in the cooling unit operating instructions
Check the cooling unit again for leaks
8
EN
49
50
Sommaire
Généralités 52
Sécurité 52
Généralités 53
Étendue de la livraison 53
Outils nécessaires 53
Ouvrir l'appareil 54
Ouvrir l'appareil 54
Monter le capteur de flux dans : CU 1100i, CU 1100i /460 V, CU 1400i Pro 55
Monter le capteur de flux 55
Monter le capteur de flux dans : CU 1100i /MV 59
Monter le capteur de flux 59
Monter le capteur de flux dans : la série d'appareils CU 800i 62
Monter le capteur de flux 62
Monter le capteur de température dans : la série d'appareils CU 1100i et 1400i 66
Monter le capteur de température 66
Monter le capteur de température dans : la série d'appareils CU 800i 68
Monter le capteur de température 68
Fermer partiellement l'appareil 70
Fermer partiellement l'appareil 70
Contrôle du fonctionnement et de l'étanchéité 71
Sécurité 71
Vérifier le fonctionnement du capteur de flux 71
Vérifier l'étanchéité du refroidisseur 72
Fermer l'appareil. 73
FR
51
Généralités
Sécurité
AVERTISSEMENT!
Risque en cas d'erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
Toutes les fonctions et tous les travaux décrits dans le présent document doivent
▶
uniquement être exécutés par le personnel de service formé par Fronius.
Le présent document doit être lu et compris.
▶
Toutes les instructions de service des composants périphériques, en particulier les
▶
consignes de sécurité, doivent être lues et comprises.
AVERTISSEMENT!
Risque d'électrocution.
Peut entraîner la mort ou des blessures graves.
Avant d'entamer les travaux, déconnecter tous les appareils et composants con-
▶
cernés et les débrancher du réseau électrique.
S'assurer que tous les appareils et composants concernés ne peuvent pas être
▶
reconnectés.
Après ouverture de l'appareil, s'assurer, à l'aide d'un appareil de mesure approprié,
▶
que les composants à charge électrique (condensateurs, par ex.) sont déchargés.
AVERTISSEMENT!
Risque d'électrocution en cas de connexion de conducteur de terre insuffisante.
Cela peut entraîner des dommages corporels et matériels graves.
Toujours utiliser le nombre initial de vis originales du boîtier.
▶
ATTENTION!
Danger en cas de contact avec les composants périphériques et le réfrigérant
chauds.
Cela peut entraîner de graves brûlures.
N'effectuer tous les travaux suivants que si le réfrigérant est refroidi à température
▶
ambiante (+25 °C, +77 °F).
N'effectuer tous les travaux suivants que si les composants périphériques sont refro-
▶
idis à température ambiante (+25 °C, +77 °F).
ATTENTION!
Risque en cas de fuite de réfrigérant.
Cela peut entraîner des dommages matériels graves.
En cas de présence de réfrigérant sur l'extérieur du refroidisseur, procéder à un net-
▶
toyage immédiat.
S'assurer que le réfrigérant ne peut pas pénétrer à l'intérieur de l'appareil.
▶
52
Généralités
(1)
(2)
(3)
(4)
(5)
REMARQUE!
Il est nécessaire d'installer le capteur de température ainsi que le capteur de flux.
Si un seul capteur est monté, la source de courant émet un message d'erreur et l'installation de soudage ne peut pas fonctionner.
Étendue de la livraison
Outils nécessaires
- Tournevis TX 25
- Tournevis TX 20
- Ciseaux pour tuyaux
(1) Tuyau de réfrigérant
(2) Capteur de température
(3) Tuyau en toile
(4) 2 vis 4 x 8 mm
(5) Capteur de flux
FR
53
Ouvrir l'appareil
2
1
TX 25
*
3
Ouvrir l'appareil
Débrancher le refroidisseur de tous les composants périphériques (voir les Instruc-
1
tions de service du refroidisseur).
2
* Après avoir dévissé les vis, rab-
attre le couvercle de l'appareil sur
le côté.
54
Monter le capteur de flux dans : CU 1100i, CU
(1)
(1)
(2)
(2)(1) (1)
1100i /460 V, CU 1400i Pro
Monter le capteur
de flux
Visser les deux vis TX 20 (1) fournies
1
à 75 % dans le capteur (2), comme
indiqué sur l'illustration, sans les serrer.
Accrocher le capteur (2) dans le refro-
2
idisseur, conformément à l'illustration,
et le fixer avec les 2 vis (1).
FR
55
(3)
Brancher la prise du capteur (2) sur le
(4)(5)
3
socle X6 (3) du refroidisseur, comme
indiqué sur l'illustration.
REMARQUE!
Brancher la prise uniquement comme
représenté dans l'illustration.
Sortir le tuyau de réfrigérant (4) du réservoir de réfrigérant.
4
Retirer le passe-câble (5).
5
Conserver le passe-câble (5) pour une utilisation ultérieure.
6
56
(4)
Sur CU 1100i, CU 1100i / 460 V : cou-
(6)
(4) (7) (5)(6)(8)
7
per le tuyau de réfrigérant (4) à
280 mm (11.02 in.).
Sur CU 1400i Pro : couper le tuyau de
8
réfrigérant (4) à 310 mm (12.20 in.).
REMARQUE!
Humidifier une extrémité du tuyau de
réfrigérant fourni (6) avec du réfrigérant
afin de pouvoir introduire plus facilement le tuyau de réfrigérant dans le
réservoir.
FR
Introduire le tuyau de réfrigérant fourni
9
(6) dans le réservoir jusqu'à ce que
celui-ci sorte du réservoir d'environ
10 mm (0.39 in.).
REMARQUE!
Enfoncer les tuyaux de réfrigérant dans les connecteurs jusqu'à la butée, sinon du
réfrigérant pourrait s'écouler involontairement.
Enficher le tuyau de réfrigérant (4) dans le connecteur « IN » (7) du capteur.
10
Enfiler le passe-câble (5) sur le tuyau de réfrigérant (6) et l'insérer dans la tôle du
11
refroidisseur conformément à l'illustration.
Enficher le tuyau de réfrigérant (6) dans le connecteur « OUT » (8) du capteur.
12
57
Vérifier que tous les raccords de tuyaux sont bien fixés.
13
Monter le capteur de température.
14
58
Monter le capteur de flux dans : CU 1100i /MV
(1)
(1)
(2)
(1) (1)(2)
Monter le capteur
de flux
Visser les deux vis TX 20 (1) fournies
1
à 75 % dans le capteur (2), comme
indiqué sur l'illustration, sans les serrer.
Accrocher le capteur (2) dans le refro-
2
idisseur, conformément à l'illustration,
et le fixer avec les 2 vis (1).
FR
59
(3)
Brancher la prise du capteur (2) sur le
(5) (4)
3
socle X6 (3) du refroidisseur, comme
indiqué sur l'illustration.
REMARQUE!
Brancher la prise uniquement comme
représenté dans l'illustration.
Retirer le tuyau de réfrigérant (4) du connecteur de réfrigérant (5).
4
60
(6) (5)
REMARQUE!
(8) (4)(7)(6)
Enfoncer le tuyau de réfrigérant fourni
dans le connecteur de réfrigérant
jusqu'à la butée, sinon du réfrigérant
pourrait s'écouler involontairement.
Enficher le tuyau de réfrigérant fourni
5
(6) dans le connecteur de réfrigérant
(5).
Couper le tuyau de réfrigérant fourni
6
(6) à 200 mm (7.87 in.).
REMARQUE!
Enfoncer les tuyaux de réfrigérant dans les connecteurs jusqu'à la butée, sinon du
réfrigérant pourrait s'écouler involontairement.
FR
Couper le tuyau de réfrigérant (4) à 80 mm (3.15 in.).
7
Enficher le tuyau de réfrigérant (4) dans le connecteur « OUT » (7) du capteur.
8
Enficher le tuyau de réfrigérant (6) dans le connecteur « IN » (8) du capteur.
9
Vérifier que tous les raccords de tuyaux sont bien fixés.
10
Monter le capteur de température.
11
61
Monter le capteur de flux dans : la série d'appareils
(1)
(1)
(2)
(1) (2) (2)
CU 800i
Monter le capteur
de flux
Visser les deux vis TX 20 (1) fournies
1
à 75 % dans le capteur (2), comme
indiqué sur l'illustration, sans les serrer.
Accrocher le capteur (2) dans le refro-
2
idisseur, conformément à l'illustration,
et le fixer avec les 2 vis (1).
62
(3)
Brancher la prise du capteur (2) sur le
(4)
3
socle X6 (3) du refroidisseur, comme
indiqué sur l'illustration.
REMARQUE!
Brancher la prise uniquement comme
représenté dans l'illustration.
FR
Sortir le tuyau de réfrigérant (4) du
4
réservoir de réfrigérant.
63
(4)
Couper le tuyau de réfrigérant (4) à 310 mm (12.2 in.).
(5)
5
REMARQUE!
Humidifier une extrémité du tuyau de
réfrigérant fourni (5) avec du réfrigérant
afin de pouvoir introduire plus facilement le tuyau de réfrigérant dans le
réservoir.
Introduire le tuyau de réfrigérant fourni
6
(5) dans le réservoir jusqu'à ce que
celui-ci sorte du réservoir d'environ
10 mm (0.39 in.).
REMARQUE!
Enfoncer les tuyaux de réfrigérant dans les connecteurs jusqu'à la butée, sinon du
réfrigérant pourrait s'écouler involontairement.
64
(4) (7) (5)(6)
Enficher le tuyau de réfrigérant (5) dans le connecteur « OUT » (6) du capteur.
7
Enficher le tuyau de réfrigérant (4) dans le connecteur « IN » (7) du capteur.
8
Vérifier que tous les raccords de tuyaux sont bien fixés.
9
Monter le capteur de température.
10
FR
65
Monter le capteur de température dans : la série
(1)
(2)
(1)
(2)
d'appareils CU 1100i et 1400i
Monter le capteur
de température
REMARQUE!
Lors du retrait du connecteur de retour
de réfrigérant (1), une petite quantité de
réfrigérant peut s'échapper.
Lorsque l'opération est terminée,
compléter la quantité manquante de
réfrigérant.
Retirer immédiatement le réfrigérant ayant
pénétré à l'intérieur de l'appareil ou situé à
l'extérieur de celui-ci.
Tirer la bague d'arrêt du connecteur
1
de retour de réfrigérant (1) vers
l'arrière et l'enlever de l'entrée du
refroidisseur.
Pousser le tuyau en toile fourni avec
2
le capteur de température (2) jusqu'au
milieu de l'entrée du refroidisseur.
REMARQUE!
Le capteur de température doit reposer
à l'entrée du refroidisseur, comme
indiqué sur l'illustration.
66
Placer le capteur de température (2)
3
au milieu du tuyau en toile.
Brancher le connecteur de retour de
4
réfrigérant (1) sur l'entrée du refroidisseur.
REMARQUE!
Le connecteur de retour de réfrigérant
doit être bien fixé sur l'entrée du refroidisseur, sinon du réfrigérant pourrait
s'écouler involontairement.
(3)
Brancher la prise (3) du capteur dans
5
le refroidisseur, comme indiqué sur
l'illustration.
FR
67
Monter le capteur de température dans : la série
(1)
(3) (2)
d'appareils CU 800i
Monter le capteur
de température
REMARQUE!
Lors du retrait du connecteur de retour
de réfrigérant (1), une petite quantité de
réfrigérant peut s'échapper.
Lorsque l'opération est terminée,
compléter la quantité manquante de
réfrigérant.
Retirer immédiatement le réfrigérant ayant
pénétré à l'intérieur de l'appareil ou situé à
l'extérieur de celui-ci.
Tirer la bague d'arrêt du connecteur
1
de retour de réfrigérant (1) vers
l'arrière et l'enlever de l'entrée du
refroidisseur.
68
Pousser le tuyau en toile (2) fourni avec le capteur de température (3) jusqu'au
2
milieu de l'entrée du refroidisseur.
- Le capteur de température doit reposer à l'entrée du refroidisseur, comme
indiqué sur l'illustration.
(1) (3)
Placer le capteur de température (3)
(4)
3
au milieu du tuyau en toile.
Brancher le connecteur de retour de
4
réfrigérant (1) sur l'entrée du refroidisseur.
REMARQUE!
Le connecteur de retour de réfrigérant
doit être bien fixé sur l'entrée du refroidisseur, sinon du réfrigérant pourrait
s'écouler involontairement.
Brancher la prise (4) du capteur dans
5
le refroidisseur, comme indiqué sur
l'illustration.
FR
69
Fermer partiellement l'appareil
TX 25
2
*
Fermer partiellement l'appareil
Visser et serrer toutes les vis du cou-
1
vercle et du panneau latéral.
Vérifier le fonctionnement et
2
l'étanchéité.
70
Contrôle du fonctionnement et de l'étanchéité
Sécurité
AVERTISSEMENT!
Une décharge électrique peut être mortelle.
Avant d'entamer les travaux décrits ci-dessous, s'assurer :
de l'absence de réfrigérant à l'intérieur de l'appareil,
▶
que tous les tuyaux sont correctement raccordés.
▶
AVERTISSEMENT!
Une décharge électrique peut être mortelle.
Si l'appareil est mis en marche brièvement avec le boîtier ouvert pour procéder à des
tests de fonctionnement :
ne pas saisir avec les mains les pièces à l'intérieur de l'appareil,
▶
n'effectuer les mesures et les vérifications à l'intérieur du boîtier qu'avec des sondes
▶
de mesure ou des pointes de test adaptées.
ATTENTION!
Risque de dommages corporels et matériels dû à l'intensité de soudage et à
l'amorçage involontaire d'un arc électrique.
Avant d'entamer les travaux :
séparer la connexion de mise à la masse entre l'installation de soudage et la pièce à
▶
souder,
dégager le fil-électrode de la torche de soudage utilisée,
▶
en fonction de l'installation, retirer la bobine de fil ou la bobine type panier de la
▶
source de courant ou du dévidoir.
FR
Vérifier le fonctionnement du
capteur de flux
REMARQUE!
S'assurer que le réfrigérant ne peut pas pénétrer à l'intérieur de l'appareil.
En présence de réfrigérant sur l'extérieur de l'appareil, procéder à un nettoyage
immédiat.
Relier les composants périphériques au refroidisseur, conformément aux Instructions
1
de service du refroidisseur.
Débrancher le tuyau de réfrigérant du connecteur d'arrivée de réfrigérant (bleu) sur
2
l'extérieur du refroidisseur.
Raccorder la source de courant au secteur.
3
Allumer la source de courant et attendre qu'elle ait terminé sa mise en route.
4
S'assurer que le refroidisseur est prêt à fonctionner, le mode de service off ne doit
5
pas être sélectionné.
Effectuer un démarrage de soudage :
6
- si le capteur fonctionne correctement, un message d'erreur concernant le refroidisseur s'affiche au bout de 10 secondes environ sur la source de courant en
l'absence d'écoulement de réfrigérant suite au débranchement du connecteur
de réfrigérant.
71
Lorsqu'un message d'erreur concernant le refroidisseur apparaît, le capteur fonctionne
correctement. Dans ce cas :
Placer l'interrupteur secteur de la source de courant en position - O -.
1
Débrancher la source de courant du secteur.
2
Apposer un panneau d'avertissement compréhensible afin de prévenir toute remise
3
en marche.
S'assurer, à l'aide d'un appareil de mesure approprié, que les composants avec
4
charge électrique (condensateurs par ex.) sont déchargés.
Vérifier l'étanchéité.
5
Lorsqu'aucun message d'erreur concernant le refroidisseur n'apparaît, le capteur ne
fonctionne pas correctement. Dans ce cas :
Placer l'interrupteur secteur de la source de courant en position - O -.
1
Débrancher la source de courant du secteur.
2
Apposer un panneau d'avertissement compréhensible afin de prévenir toute remise
3
en marche.
S'assurer, à l'aide d'un appareil de mesure approprié, que les composants avec
4
charge électrique (condensateurs par ex.) sont déchargés.
Vérifier tous les raccords de tuyaux et de câbles du capteur.
5
Effectuer une nouvelle vérification du fonctionnement du capteur.
6
Vérifier
l'étanchéité du
refroidisseur
REMARQUE!
S'assurer que le réfrigérant ne peut pas pénétrer à l'intérieur de l'appareil.
En présence de réfrigérant sur l'extérieur de l'appareil, procéder à un nettoyage
immédiat.
Relier les composants périphériques au refroidisseur, conformément aux Instructions
1
de service du refroidisseur.
Remplir le refroidisseur conformément aux Instructions de service du refroidisseur.
2
Raccorder la source de courant au secteur.
3
Allumer la source de courant et attendre qu'elle ait terminé sa mise en route :
4
- une fois la source de courant mise en route, le refroidisseur commence à fonctionner automatiquement (le mode de service off ne doit pas être sélectionné) ;
- la source de courant ne doit pas afficher de message d'erreur concernant le
refroidisseur.
Vérifier l'étanchéité de tous les composants du refroidisseur.
5
Lorsque tous les composants du refroidisseur sont étanches ou que la source de courant
ne signale aucun message d'erreur concernant le refroidisseur :
Placer l'interrupteur secteur de la source de courant en position - O -.
1
Débrancher la source de courant du secteur.
2
Apposer un panneau d'avertissement compréhensible afin de prévenir toute remise
3
en marche.
S'assurer, à l'aide d'un appareil de mesure approprié, que les composants avec
4
charge électrique (condensateurs par ex.) sont déchargés.
Fermer l'appareil.
5
72
Fermer l'appareil.
1
TX 25
Lorsque des composants non étanches sont présents dans le refroidisseur ou que la
source de courant signale un message d'erreur concernant le refroidisseur :
Placer l'interrupteur secteur de la source de courant en position - O -.
1
Débrancher la source de courant du secteur.
2
Apposer un panneau d'avertissement compréhensible afin de prévenir toute remise
3
en marche.
S'assurer, à l'aide d'un appareil de mesure approprié, que les composants avec
4
charge électrique (condensateurs par ex.) sont déchargés.
Éliminer complètement le réfrigérant ayant pénétré à l'intérieur de l'appareil ou situé
5
à l'extérieur de celui-ci.
Colmater convenablement les fuites à l'intérieur du refroidisseur (par ex. en rac-
6
cordant correctement les tuyaux).
Lorsque la source de courant signale un message d'erreur concernant le refroidis-
7
seur, chercher la cause de l'erreur et l'éliminer en suivant les Instructions de service
du refroidisseur.
Vérifier à nouveau l'étanchéité du refroidisseur.
8
FR
73
74
FR
75
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations
Loading...
