Tension d’alimentation U1 [V CA] 100 - 240 V
Tolérance de la tension de réseau +/-15 %
Fréquence du secteur 50 / 60 Hz
Puissance maximale en marche à vide par circuit de charge 1,5 W
Puissance nominale P1 en fonction de U
1
MC 04 (U1 V AC 100 - 240 V) 135 - 235 W
MC 06 (U1 V AC 100 - 240 V) 200 - 350 W
Puissance nominale max. par circuit de charge avec U1 230 V 48 W
Tension de charge [V CC] par circuit de charge (tension de bord) U
2
12 V
Courant de charge arithmétique [A CC] à 230 V par circuit de charge I
2
4,0 A
Courant effectif [Aeff. CC] * par circuit de charge 6,0 A
Capacité de batterie par circuit de charge 3-110 Ah
Cellules rechargeables par circuit de charge 6
Durée de fonctionnement 100 %
Courbe caractéristique de charge IUoU
Classe de protection IP30
Délai jusqu’à la mise hors circuit de sécurité par circuit de charge 55 h
Température de service ** -10°C à +60°C
14°F à 140°F
Température de transport et de stockage -20°C à +80°C
4°F à 176°F
Poids
MC 04 5770 g (12.72 lb.)
MC 06 7060 g (15.56 lb.)
Dimensions l x H x P
MC 04 418 x 288 x 98 mm (16.5 x 11.3 x 3.9)
MC 06 584 x 288 x 98 mm (23.0 x 11.3 x 3.9)
* Le courant effectif correspond aux données pour les chargeurs de batterie classiques
** Les caractéristiques techniques de l’appareil se basent sur une température ambian
te qui ne doit normalement pas dépasser 25 °C, mais peut occasionnellement att eindre
35 °C. En cas de dépassement de la température ambiante, il faut prévoir une diminution
de la puissance de sortie et une perturbation temporaire du fonctionnement.
Le fonctionnement de l’appareil est testé avec une humidité de l’air de 5-85 %.
Spécification des composants : classe climatique B

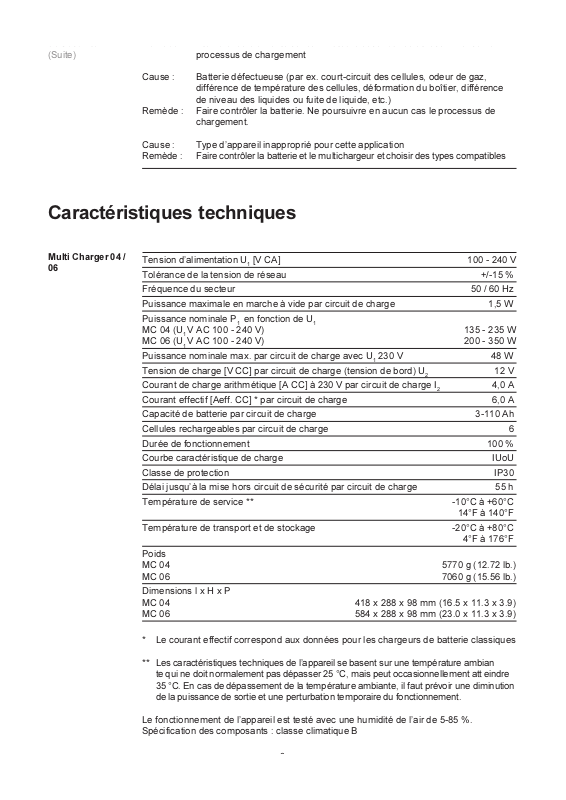

Caractéristiques techniques
Multi Charger 04 /
06
de sécurité
(Suite)
Remède : Éteindre les éléments consommateurs secondaires et recommencer le
processus de chargement
Cause : Batterie défectueuse (par ex. court-circuit des cellules, odeur de gaz,
différence de température des cellules, déformation du boîtier, différence
de niveau des liquides ou fuite de liquide, etc.)
Remède : Faire contrôler la batterie. Ne poursuivre en aucun cas le processus de
chargement.
Cause : Type d’appareil inapproprié pour cette application
Remède : Faire contrôler la batterie et le multichargeur et choisir des types compatibles
