Fronius MTG / MTW Exento Operating Instruction [HR]

Operating
e-Manual
Instructions
MTG Exento MTW Exento
Upute za upotrebu
HR
42,0426,0459,HR 005-21092022
Sadržaj
Sigurnost, informacije o ispravnoj upotrebi 5
Sigurnost 7
Sigurnost 7
Namjenska upotreba, zahtjevi za usisavanje 8
Namjenska upotreba 8 Zahtjevi za usisavanje 8 Informacije o usisavanju na nazivnoj pločici 10
Dostupna sučelja, funkcije tipke gorionika 11
Dostupna sučelja 13
Funkcija Up/Down- 13 Funkcija JobMaster- 13
Funkcije tipke gorionika 14
Funkcije dvostupanjske tipke gorionika 14
Stavljanje u pogon 15
Tijek stavljanja u pogon 17
Tijek stavljanja u pogon gorionika za zavarivanje s priključkom Fronius System Connector 17 Tijek stavljanja u pogon gorionika za zavarivanje s Eurom priključkom 17
Montiranje vodilice žice u gorionik za zavarivanje s priključkom Fronius System Connector 18
Napomena za vodilicu žice kod plinom hlađenih gorionika za zavarivanje 18 Montaža vodilice žice 19
Montiranje čelične vodilice žice u gorionik za zavarivanje s Euro priključkom 23
Montiranje čelične vodilice žice 23
Montiranje plastične vodilice žice u gorionik za zavarivanje s Euro priključkom 27
Napomena za vodilicu žice kod plinom hlađenih gorionika za zavarivanje 27 Montiranje plastične vodilice žice 28
Priključivanje gorionika za zavarivanje na uređaje s priključkom Fronius System Connector 31
Priključivanje gorionika za zavarivanje na izvor struje 31 Gorionik za zavarivanje priključite na sustav za dodavanje žice 32
Priključivanje gorionika za zavarivanje na uređaje s Euro priključkom 33
Priključivanje gorionika za zavarivanje 33
Priključivanje gorionika za zavarivanje na usisavanje i mjerenje kapaciteta usisa 34
Priključivanje gorionika za zavarivanje na usisavanje 34 Mjerenje kapaciteta usisa (volumni protok usisa) s pomoću uređaja Exentometer 34
Namještanje kapaciteta usisa 37
Namještanje kapaciteta usisa na gorioniku za zavarivanje 37 Namještanje kapaciteta usisa s pomoću vanjskog regulatora protoka zraka 39
HR
Dijagnoza grešaka, uklanjanje grešaka, održavanje 41
Dijagnoza grešaka, uklanjanje grešaka 43
Dijagnoza grešaka, uklanjanje grešaka 43
Održavanje 49
Prepoznavanje oštećenih potrošnih dijelova 49 Održavanje na početku svakog radnog dana 50 Održavanje svakih 48 sati 51 Održavanje tijekom svake zamjene koluta za žicu / koluta u obliku košare 52
Tehnički podaci 55
Tehnički podaci o vodom hlađenim gorionicima za zavarivanje 57
Općenito 57 Tehnički podaci gorionika za zavarivanje MTW Exento 57
Tehnički podaci o plinom hlađenim gorionicima za zavarivanje 62
Općenito 62 Tehnički podaci o gorionicima za zavarivanje MTG Extento 62
3
4
Sigurnost, informacije o ispravnoj
upotrebi
5
6
Sigurnost
HR
Sigurnost
UPOZORENJE!
Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.
Posljedica mogu biti teške ozljede i materijalna šteta.
Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-
nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.
S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-
nika ovog uređaja i svih komponenti sustava.
UPOZORENJE!
Opasnost od električne struje.
Posljedica mogu biti teške ozljede i materijalna šteta.
Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih
od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.
UPOZORENJE!
Opasnost od ispadanja žičane elektrode.
Posljedica mogu biti teške tjelesne ozljede.
Gorionik za zavarivanje držite tako da je vrh gorionika za zavarivanje usmjeren
suprotno od lica i tijela. Upotrebljavajte odgovarajuće zaštitne naočale.
Gorionik za zavarivanje nemojte usmjeravati prema osobama.
Osigurajte da žičana elektroda može uspostaviti samo namjerni kontakt s
predmetima koji provode električnu struju.
UPOZORENJE!
Opasnost od vrućih komponenti sustava i/ili pogonskih medija.
Posljedica mogu biti teške opekline ili oparine.
Prije početka radova ostavite sve vruće komponente sustava i/ili pogonske
medije da se ohlade pri +25 °C / +77 °F (na primjer rashladno sredstvo, kom­ponente sustava hlađene vodom, pogonski motor sustava za dodavanje žice...). Ako hlađenje nije moguće, nosite prikladnu zaštitnu opremu (na primjer
zaštitne rukavice otporne na vrućinu, zaštitne naočale...).
UPOZORENJE!
Opasnost od kontakta s otrovnim dimom koji nastaje pri zavarivanju.
Posljedica mogu biti teške tjelesne ozljede.
Zabranjeno je zavarivanje bez uključenog usisnog uređaja.
Pod određenim uvjetima nije dovoljno upotrebljavati samo usisni gorionik za
zavarivanje u cilju smanjenja opterećenja radnog mjesta štetnim tvarima. U tom je slučaju potrebno instalirati dodatno usisavanje u cilju smanjenja opte­rećenja radnog mjesta štetnim tvarima. U slučaju nedoumice potrebno je obratiti se tehničaru za sigurnost koji će ut-
vrditi razinu opterećenja radnog mjesta štetnim tvarima.
7
Namjenska upotreba, zahtjevi za usisavanje
Namjenska upot­reba
Zahtjevi za usis­avanje
Ručni gorionik za zavarivanje za MIG/MAG isključivo je namijenjen zavarivanju MIG/MAG postupkom zajedno s dovoljno učinkovitim usisavanjem (pogledajte odjeljak Zahtjevi za usisavanje od stranice 8). Svaki drugi oblik upotrebe sma- tra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.
Namjenska upotreba obuhvaća i sljedeće:
potpuno čitanje ovog dokumenta
-
pridržavanje svih uputa i sigurnosnih propisa iz ovog dokumenta
-
pravilno provođenje inspekcijskih radova i radova na održavanju.
-
Gorionik za zavarivanje upotrebljavajte samo zajedno s usisavanjem koje ispunjava zahtjeve u nastavku:
-
Snaga usisavanja (volumni protok usisa) od minimalno 70 – 110 m3/h (2472 – 3885 cfh); ovisno o korištenom gorioniku za zavarivanje
kod niže vrijednosti postoji opasnost da dim koji nastaje pri zavarivanju
-
neće biti dovoljno usisan kod više vrijednosti postoji opasnost da će zaštitni plin biti neželjeno
-
usisan sa zavarenog šava.
Ovisno o dužini usisnog crijeva i korištenog gorionika za zavarivanje, minimal-
-
no 10 –18 kPa (100 – 180 mbar) dobivenog podtlaka
što je usisno crijevo kraće i deblje, to usisni uređaj može biti manjih di-
-
menzija / to je potreban manji kapacitet usisa kako bi dim koji nastaje pri zavarivanju bio optimalno usisan
Kod rastuće nadmorske visine, kapacitet usisa mora se zbog promijenjenih
-
uvjeta okoline (manji tlak zraka...) reducirati u skladu s nadmorskom visinom, primjerice otvaranjem regulatora protoka zraka gorionika za zavarivanje ili smanjenjem kapaciteta usisa
U svakom slučaju potrebno je pridržavati se zahtjeva za usisavanje
-
Upotrijebite uređaj Exentrometer za očitavanje trenutačnog volumnog
-
protoka usisa gorionika za zavarivanje – za ovo pogledajte odjeljak Mje-
renje kapaciteta usisa (volumni protok usisa) s pomoću uređaja Exento­meter od stranice 34
Točni zahtjevi za usisavanje mogu se pronaći na nazivnoj pločici određenog gorio­nika za zavarivanje (pogledajte odjeljak Informacije o usisavanju na nazivnoj
pločici na stranici 10) i u tehničkim podacima.
8
Nazivna pločica na gorioniku za zavarivanje
HR
9
Informacije o
p
c
[kPa]
Check
Qv,c [m³/h] Qv,n [m³/h]
11,0 94 57
MIXED
CO2
I2
X (40°C)
EN IEC 60974-7/-10 Cl.A
EN ISO 21904-1
Charge No.
Art.No.
Type
www.fronius.com
Q
v,n
Q
v,c
pc
pc
usisavanju na na­zivnoj pločici

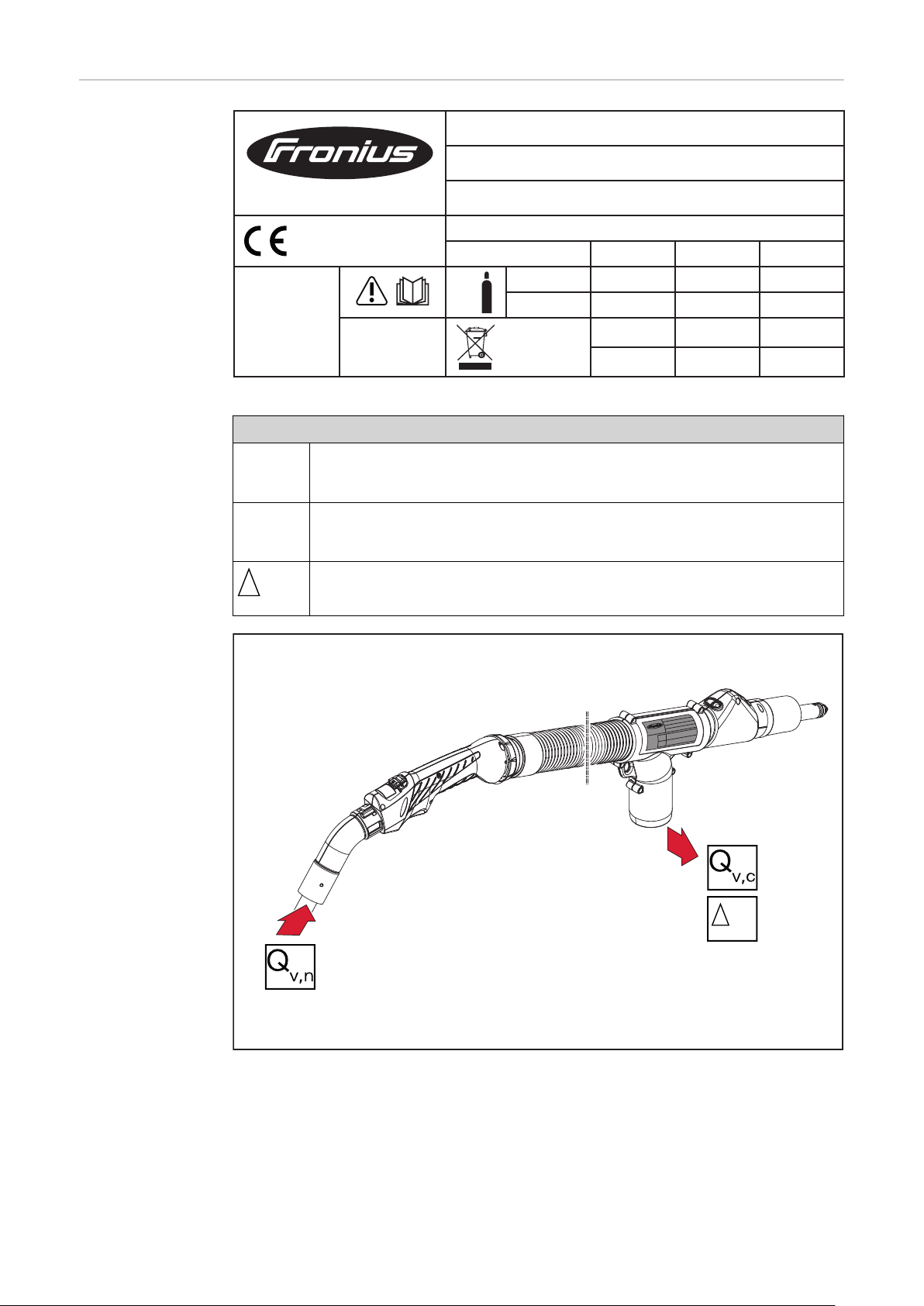

Primjer nazivne pločice
Informacije o usisavanju na nazivnoj pločici
Volumni protok usisa na prednjem kraju gorionika za zavarivanje ( = volumni protok usisa koji postiže gorionik za zavarivanje)
Volumni protok usisa na usisnom priključku gorionika za zavarivanje ( = volumni protok usisa koji biti postignut od strane usisavanja)
potreban podtlak na usisnom priključku gorionika za zavarivanje ( = podtlak, koji mora biti generiran od strane usisavanja)
10
Dostupna sučelja, funkcije tipke
gorionika
11
12
Dostupna sučelja
HR
Funkcija Up/ Down-
Funkcija Job­Master-
Up/Down gorionik za zavarivanje ras­polaže sljedećim funkcijama:
promjena snage zavarivanja u po-
-
gonu Synergic uz pomoć tipki Up/ Down (gore/dolje) Prikaz pogreške:
-
u slučaju smetnje u sustavu
-
sve LED lampice svijetle u crvenoj boji kod greške u podatkovnoj
-
komunikaciji sve LED lampice trepere u crvenoj boji
Vlastiti test u sekvenci zaleta:
-
sve LED lampice redom će na-
-
kratko zasvijetliti
JobMaster gorionik za zavarivanje ras­polaže sljedećim funkcijama:
S pomoću tipki sa strelicama od-
-
abire se željeni parametar na iz­voru struje Tipkama +/- odabrani se parametar
-
mijenja Na zaslonu se prikazuju aktualni
-
parametar i vrijednost
13
Funkcije tipke gorionika
Funkcije dvostu­panjske tipke go­rionika
Funkcija tipke gorionika u položaju za preklapanje 1 (tipka gorionika pritisnuta je prema dolje do polovice) = LED indikator svijetli.
NAPOMENA!
Kod gorionika za zavarivanje s opcijskom tipkom gorionika na vrhu LED indikator na gorioniku za zavarivanje ne radi.
14
Funkcija tipke gorionika u položaju za preklapanje 2 (tipka gorionika pritisnuta je prema dolje do kra­ja) = LED indikator se isključuje, započinje postupak zavarivanja
Stavljanje u pogon
15
16
Tijek stavljanja u pogon
HR
Tijek stavljanja u pogon gorionika za zavarivanje s priključkom Fro­nius System Connector
Tijek stavljanja u pogon gorionika za zavarivanje s Eurom prik­ljučkom
Provedite sljedeće radnje za ispravno stavljanje u pogon gorionika za zavarivanje:
Montiranje vodilice žice – opis od stranice 18
1
Priključivanje gorionika za zavarivanje
2
Opis izvora struje od stranice 31
-
Opis dodavanja žice od stranice 32
-
Priključivanje gorionika za zavarivanje na usisavanje – opis od stranice 34
3
Mjerenje kapaciteta usisa – opis od stranice 34
4
Po potrebi, namjestite kapacitet usisa:
Namještanje kapaciteta usisa izravno na gorioniku za zavarivanje – opis od
5
stranice 37
Namještanje kapaciteta usisa vanjskim regulatorom protoka zraka – opis od
6
stranice 39
Provedite sljedeće radnje za ispravno stavljanje u pogon gorionika za zavarivanje:
Montaža vodilice žice
1
Opis čelične vodilice žice od stranice 23
-
Opis plastične vodilice žice od stranice 27
-
Priključivanje gorionika za zavarivanje na izvor struje – opis od stranice 33
2
Priključivanje gorionika za zavarivanje na usisavanje – opis od stranice 34
3
Mjerenje kapaciteta usisa – opis od stranice 34
4
Po potrebi, namjestite kapacitet usisa:
Namještanje kapaciteta usisa izravno na gorioniku za zavarivanje – opis od
5
stranice 37
Namještanje kapaciteta usisa vanjskim regulatorom protoka zraka – opis od
6
stranice 39
17
Montiranje vodilice žice u gorionik za zavarivanje s priključkom Fronius System Connector
Napomena za vo­dilicu žice kod plinom hlađenih gorionika za za­varivanje
NAPOMENA!
Mogućnost rizika zbog pogrešnog umetka za vođenje žice.
Posljedica mogu biti slaba svojstva zavarivanja.
Ako se kod plinom hlađenih gorionika za zavarivanje umjesto čelične vodilice
žice upotrebljava plastična vodilica žice uključujući brončani umetak za vođenje žice, vrijednosti kapaciteta navedene u tehničkim podacima gorionika za zavarivanje smanjite za 30 %. Kako biste plinom hlađeni gorionik za zavarivanje mogli upotrebljavati uz
maksimalni kapacitet, umetak za vođenje žice od 40 mm (1,575 in) zamijenite umetkom za vođenje žice od 320 mm (12,598 in) kako je prikazano u nastav­ku.
1
18
Montaža vodilice žice
1
Postavite gorionik za zavarivanje na ravnu površinu
2
HR
Položite vodilicu žice ravno; osigurajte da greben ne strši u vodilicu žice ili iz vodilice žice
19
3

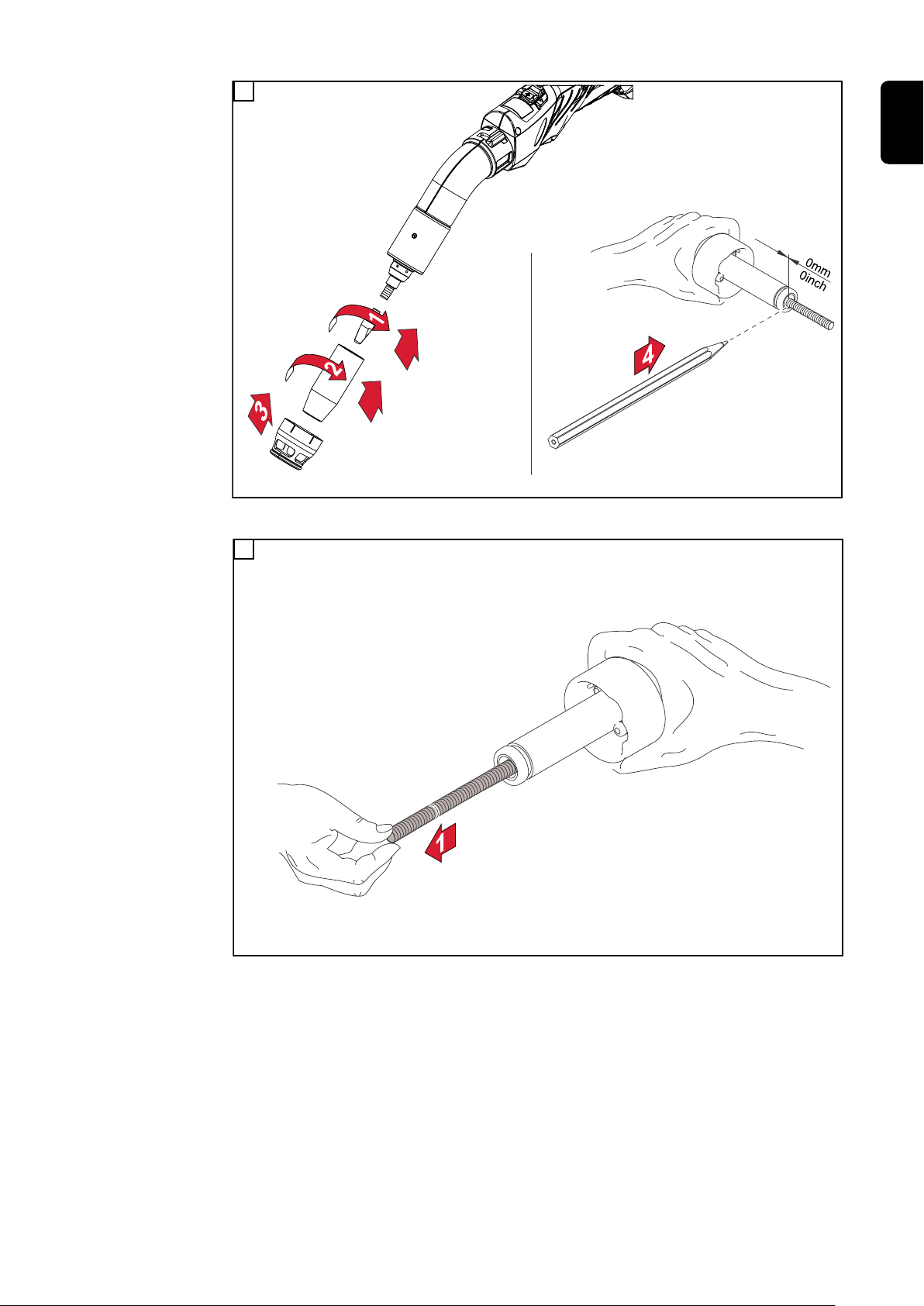

Ako su usisna mlaznica, mlaznica za plin i kontaktna cijev već montirane, demontirajte ih
4
20
Gurnite vodilicu žice u gorionik za zavarivanje (* to je moguće učiniti s obje strane), sve dok naprijed i nazad ne strši iz gorionika za zavarivanje; osigurajte da vodilica žice pritom ne bude presavijena
5
Gurnite vodilicu žice s kontaktnom cijevi nazad u tijelo gorionika; montirajte kontaktnu cijev, mlaznicu za plin i usisnu mlaznicu; označite vodilicu žice na kraju gorionika za zavarivanje
6
HR
Izvucite vodilicu žice 10 cm (3,94 inča) iz gorionika za zavarivanje
21
