Netzfilter-Print NF 313

Mains filter PC board NF 313

Einbauanleitung

Batterie-Ladegerät

DEEN

Installation instructions

Battery charger

42,0410,1409 003-27032012

Einbauanleitung für Netzfilter-Print NF313

WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach-

und Personenschäden verursachen. Nachfolgend beschriebene Tätigkeiten
dürfen nur von geschultem Fachpersonal durchgeführt werden! Beachten Sie
die Sicherheitsvorschriften in der Bedienungsanleitung des Ladegerätes.

WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerä­tes:

- Stoptaste drücken

- Gerät vom Netz trennen und mindestens 5 min stehen lassen

- Deutlich lesbares und verständliches Warnschild gegen Wiedereinschalten
anbringen

Nach dem Öffnen des Gerätes gegebenenfalls spannungsführende Bauteile
(z.B. Kondensatoren) entladen.

Allgemeines

HINWEIS! Beachten Sie beim Umgang mit elektronischen Bauteilen und Prints

die ESD-Bestimmungen. Dazu gehören vor allem ESD-gerechte

- Verpackungen

- Arbeitsflächen

- Böden

- Sitzgelegenheiten

- Erdungsmöglichkeiten

DE

Erforderliche
Werkzeuge und
Hilfsmittel

Für einen unsachgemäß behandelten elektronischen Bauteil oder Print können keine
Garantie- und Gewährleistungsansprüche geltend gemacht werden.

Abb.1 Lieferumfang

1 x Schraubendreher TX 25
1 x Schraubendreher TX 20
1 x Hand-Drehmomentschrauber (Optional)
1 x Flach-Schraubendreher A 0,5 x 3

1

Alten Netzfilter-Print NF 313 ausbauen

Alten Netzfilter­Print NF313
ausbauen

1. 8 Stück Taptite-Schrauben M5x10 (1) an der Geräte-Vorderseite und 8 Stück Taptite­Schrauben M5x10 (2) an der Geräte-Rückseite entfernen

(2)

(1)

(2)

(1)

Abb.2 Gehäuseschrauben entfernen

2. Gehäusedeckel vorsichtig entfernen und Display (3) vom Print R-SEL abstecken (3 a)

Abb.3 Display

1

(3)

Abb.4 Display abstecken

2

3

(3 a)

3. 2 Stück Taptite-Schrauben M5x16 (4) an der Geräte-Primärfront und 2 Stück Taptite­Schrauben M5x16 (5) an der Geräte-Sekundärfront entfernen

(4)

(4)

(5)

(5)

Abb.5 Primärfront entfernen

Abb.6 Sekundärfront entfernen

2

Alten Netzfilter­Print NF313
ausbauen

(Fortsetzung)

4. 1 Stück Taptite-Schraube M5x10 (6) an der Geräte-Primärfront und 1 Stück Taptite­Schraube M5x10 (6) an der Geräte-Sekundärfront entfernen

(6)

Abb.7 Lüftungsgitter lösen

5. Kunststoffteile vorsichtig auseinanderziehen und Gehäusemantel entfernen

6. Geräte-Primärfront aus dem Gerät entfernen und Blockklemmen der Netzleitung (7)
öffnen

DE

(7)

Abb.8 Blockklemmen öffnen

7. Netzfilter-Print NF 313 abstecken (8), 3 Stück Taptite-Schrauben M4x8 (9) herausdre­hen

(8) (9) (9) (9)

Abb.9 Print abstecken Abb.10Schrauben herausdrehen

Optional:
Alten Netzfilter-Print NF 313 abnehmen und mit der Verpackung des gelieferten Aus­tauschprints an den Hersteller zurücksenden

3

Neuen Netzfilter-Print NF 313 einbauen

VORSICHT! Unzureichende Schutzleiter-Verbindung kann schwerwiegende

Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen
eine geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und
dürfen keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter­Verbindung ersetzt werden.

Allgemeines

HINWEIS! Zu hohes Drehmoment beim Festschrauben der Schrauben kann

Sachschaden verursachen.

Schraube Drehmoment

Schraube M 4 x 8 (TX 20) 1,8 - max. 2,0 Nm
Schraube M 5 x 10 (TX25) 3,3 - max. 3,5 Nm
Schraube M 5 x 16 (TX25) 3,3 - max. 3,5 Nm
Blockklemme (A 0,5) 0,6 - max. 0,8 Nm

Neuen Netzfilter­Print NF 313
einbauen

1. Neuen Netzfilter-Print NF 313 aufsetzen

2. Print mit 3 Stück Taptite-Schrauben M4x8 (1) festziehen, 3 Flachstecker am Netzfil­ter-Print NF 313 einstecken (2)

(2)(1) (1) (1)

Abb.12Print einsteckenAbb.11Print festziehen

3. Anschlusskabel in Blockklemmen einführen und festziehen (3)

Anschlussplan:

L

L

(b) (c)(d)

(a)

L

1

N

2

3

(e)

(f)

(3)

(a) Grün-gelb Schutzleiter-Drossel
(b) Grün-gelb Schutzleiter
(c) Schwarz Aussenleiter
(d) Schwarz Aussenleiter
(e) Braun Aussenleiter
(f) Blau Neutralleiter

Abb.13Blockklemmen festziehen

Neuen Netzfilter­Print NF 313
einbauen

(Fortsetzung)

4. Folie (4) an der Geräte-Rückseite einsetzen und unter das Befestigungsblech schie­ben

DE

(4)

Abb.14 Folie einsetzen

5. Gehäusemantel einsetzen

6. Geräte-Primärfront in Gerät einsetzen und mit 1 Stück Taptite-Schraube M5x10 (5) an
der Geräte-Primärfront und mit 1 Stück Taptite-Schraube M5x10 (4) an der Geräte­Sekundärfront Lüftungsgitter fixieren

(5)

Abb.15Lüftungsgitter fixieren

7. 2 Stück Taptite-Schrauben M5x16 (6) an der Geräte-Primärfront und 2 Stück Taptite­Schrauben M5x16 (7) an der Geräte-Sekundärfront einsetzen und festziehen

(6)

(6)

(7)

(7)

Abb.16Primärfront festziehen

Abb.17Sekundärfront festziehen

5

Neuen Netzfilter­Print NF 313
einbauen

(Fortsetzung)

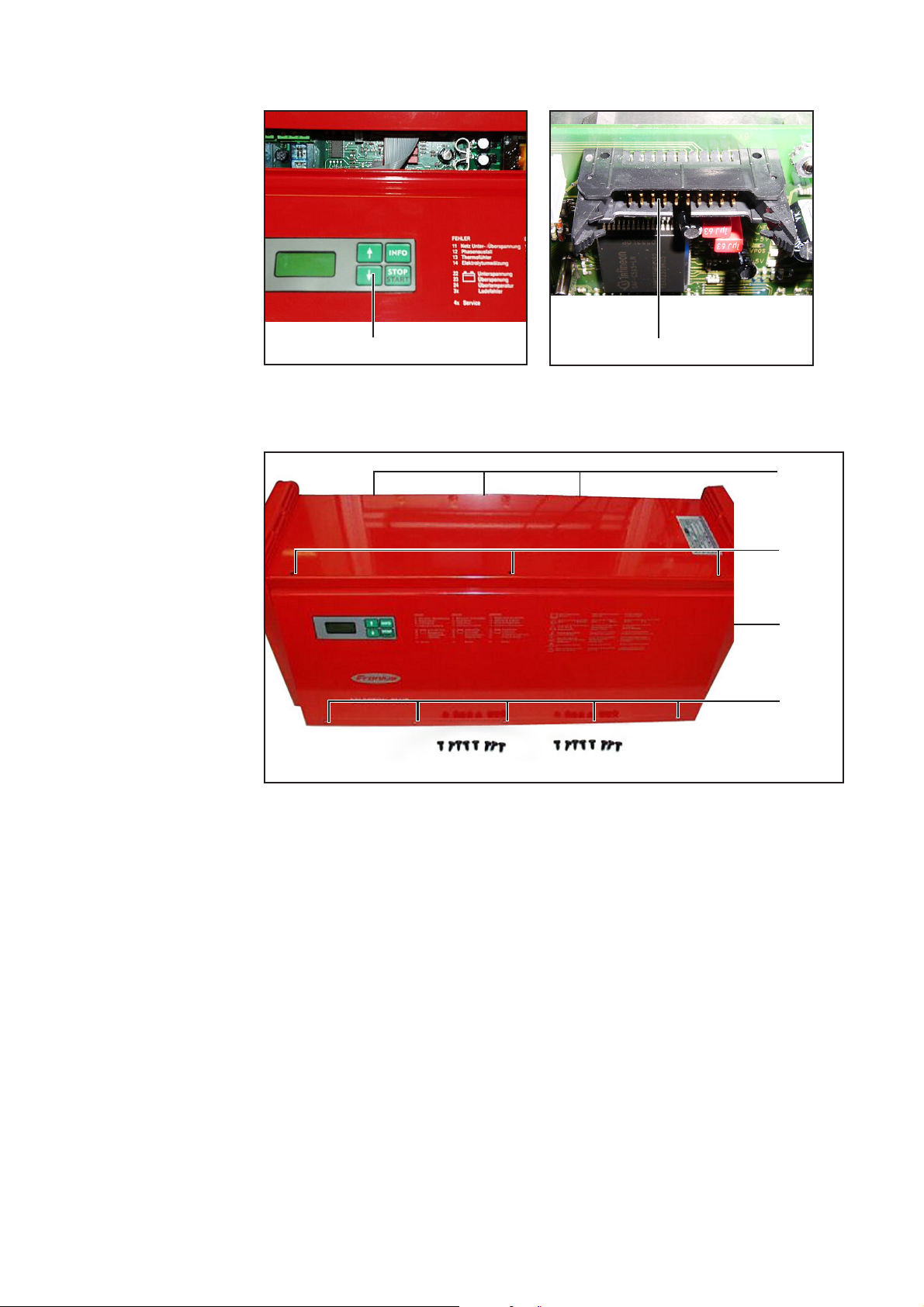

8. Display (8) vorsichtig am Print R-SEL einstecken

(8)

Abb.18Display einstecken

Abb.19Display einstecken

(8 a)

9. Gehäusedeckel einsetzen und mit 8 Stück Taptite-Schrauben M5x10 (9) an der
Geräte-Vorderseite und mit 8 Stück Taptite-Schrauben M5x10 (10), Gehäusemantel
an der Geräte-Rückseite befestigen

(10)

(9)

(10)

(9)

Sicherheitstech­nische Überprü­fung durchführen

Abb.20Gehäuse schließen

Gemäß den nationalen und regionalen Bestimmungen ist nach folgenden Maßnahmen
eine Sicherheitstechnische Überprüfung durchzuführen:

- nach Veränderung

- nach Ein- oder Umbauten

- nach Reparatur, Pflege und Wartung

- mindestens alle zwölf Monate

Die neueste Version der Arbeitsanweisung „Sicherheitstechnische Überprüfung von
Batterie-Ladegeräten im Zuge von Reparatur und Wartung“ erhalten sie bei Bedarf von
unserem Kundendienst.

6

Installation instructions for mains filter PC board

WARNING! Work performed incorrectly can cause serious injury and damage.

The following activities must only be carried out by trained and qualified person­nel! Take note of the safety regulations in the charger operating instructions.

WARNING! An electric shock can be fatal. Before opening the machine:

- Press the stop button

- Disconnect the charger from the mains and allow to stand for at least 5
mins

- Attach a clearly legible and easy-to-understand warning sign to prevent
anyone switching it on again

After opening the machine, discharge any electrically charged components
(e.g. capacitors).

NF313

General remarks

EN

NOTE: Observe ESD guidelines when handling electronic components and
PCBs. This primarily applies to ESD compatible

- Packaging

- Work surfaces

- Floors

- Seating

- Earthing facilities

Required tools
and material

No guarantee or warranty claims can be made in respect of any improperly handled
electronic component or PC board.

Fig. 1 Scope of supply

1 x TX 25 screwdriver
1 x TX 20 screwdriver
1 x manual torque wrench (optional)
1 x screwdriver A 0.5 x 3

1

Removing old mains filter PC board NF 313

Removing old
mains filter PC
board NF313

1. Remove 8 x M5x10 Taptite screws (1) from the front of the charger and 8 x M5x10
Taptite screws (2) from the back of the charger

(2)

(1)

(2)

(1)

Fig. 2 Removing housing screws

2. Carefully remove the housing cover and remove display (3) from R-SEL PC board (3 a)

Fig. 3 Display

1

(3)

Fig. 4 Removing the display

2

3

(3 a)

3. Remove 2 x M5x16 Taptite screws (4) from the primary front and 2 x M5x16 Taptite
screws (5) from the secondary front of the charger

(4)

(4)

(5)

(5)

Fig. 5 Removing the primary front

Fig. 6 Removing the secondary front

2

Removing old
mains filter PC
board NF313

(continued)

4. Remove 1 x M5x10 Taptite screw (6) from the primary front and 1 x M5x10 Taptite
screw (6) from the secondary front of the charger

(6)

EN

Fig. 7 Unscrewing the ventilation grille

5. Carefully pull plastic parts apart and remove housing cover

6. Remove primary front from the charger and open mains lead block terminals (7)

(7)

Fig. 8 Opening the block terminals

7. Remove mains filterPC board NF 313 (8), unscrew 3 x M4x8 Taptite screws (9)

(8) (9) (9) (9)

Fig. 9 Removing the PC board Fig. 10 Removing the screws

Optional:
Remove old mains filter PC board NF 313 and return to the manufacturer with the pa­ckaging from the replacement PC board

3

Inserting new mains filter PC board NF 313

CAUTION! Inadequate PE conductor connections can cause serious injury and

damage.
The housing screws provide a suitable PE conductor connection for grounding
(earthing) the housing and must NOT be replaced by any other screws which
do not provide a reliable PE conductor connection.

General remarks

NOTE: Excessive torque when tightening the screws may result in material

damage.

Screw Torque

Screw M 4 x 8 (TX 20) 1.8 - max. 2.0 Nm
Screw M 5 x 10 (TX25) 3.3 - max. 3.5 Nm
Screw M 5 x 16 (TX25) 3.3 - max. 3.5 Nm
Block terminal (A 0.5) 0.6 - max. 0.8 Nm

Inserting new
mains filter PC
board NF 313

1. Locate new mains filter PC board NF 313

2. Tighten PC board with 3 x M4x8 Taptite screws (1), insert 3 x blade terminals on
mains filter PC board NF 313 (2)

(2)(1) (1) (1)

Fig. 12 Inserting the PC boardFig. 11 Tightening the PC board

3. Feed connection cables into block terminals and tighten (3)

Wiring diagram:

L

L

L

1

N

2

3

(a)

(3)

(a) Green-yellow PE conductor throttle
(b) Green-yellow PE conductor
(c) Black external conductor
(d) Black external conductor
(e) Brown external conductor
(f) Blue neutral conductor

Fig. 13 Tightening the block terminals

4

(b) (c)(d)

(e)

(f)

Inserting new
mains filter PC
board NF 313

(continued)

4. Insert sheet (4) at the back of the charger and push under the fixing plate

EN

(4)

Fig. 14 Inserting the sheet

5. Insert housing cover

6. Insert the primary front into charger and secure it using 1 x M5x10 Taptite screw (5)
and secure it to the secondary front ventilation grille using 1 x Taptite screw M5x10 (4)

(5)

Fig. 15 Fixing the ventilation grille in place

7. Insert and tighten 2 x M5x16 Taptite screws (6) in the primary front and 2 x M5x16
Taptite screws (7) in the secondary front of the charger

(6)

(6)

(7)

(7)

Fig. 16 Fastening the primary front

Fig. 17 Fastening the secondary front

5

Inserting new
mains filter PC
board NF 313

(continued)

8. Carefully insert display (8) into the R-SEL PC board

(8)

Fig. 18 Inserting the display

Fig. 19 Inserting the display

(8 a)

9. Insert housing cover, and fasten it to the front of the charger using 8 x M5x10 Taptite
screws (9) and to the back of the charger using another 8 x M5x10 Taptite screws (10)

(10)

(9)

(10)

(9)

Fig. 20 Closing the housing

Safety inspection

As per national and local regulations, a safety inspection must be carried out as follows:

- after any changes are made

- after any additional parts are installed, or after any conversions

- after repair, care and maintenance

- at least every twelve months

The latest version of the work instructions „Safety inspection of battery chargers during
repair and maintenance“ is available on request from After Sales Service.

6
