Fronius MagicWave-TransTig 2600-3000 Operating Instruction [FR]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
MagicWave 2600 MagicWave 2600 Cel MagicWave 3000 TransTig 2600 TransTig 2600 Cel TransTig 3000
Instructions de service
FR
42,0426,0022,FR 003-08032021
Inhaltsverzeichnis
Consignes de sécurité 6
Explication des consignes de sécurité 6 Généralités 6 Utilisation conforme à la destination 7 Conditions environnementales 7 Obligations de l'exploitant 7 Obligations du personnel 7 Couplage au réseau 8 Protection de l'utilisateur et des personnes 8 Données relatives aux valeurs des émissions sonores 9 Risque lié aux gaz et aux vapeurs nocifs 9 Risques liés à la projection d'étincelles 10 Risque lié au courant d'alimentation et à l'intensité de soudage 10 Intensités de soudage vagabondes 11 Classification CEM des appareils 11 Mesures relatives à la CEM 12 Mesures liées aux champs électromagnétiques 12 Emplacements particulièrement dangereux 13 Problèmes avec les résultats de soudage 14 Risque lié aux bouteilles de gaz de protection 14 Mesures de sécurité sur le lieu d'installation et lors du transport 15 Mesures de sécurité en mode de fonctionnement normal 15 Mise en service, maintenance et remise en état 16 Contrôle technique de sécurité 16 Élimination 17 Marquage de sécurité 17 Sûreté des données 17 Droits d'auteur 17
Généralités 18
Principe 18 Concept d'appareil 18 Domaine d'utilisation 18 Avertissement concernant l'appareil 19
Équipement minimum pour le soudage 20
Généralités 20 Soudage TIG-AC 20 Soudage TIG-DC 20 Soudage manuel à l'électrode enrobée 20

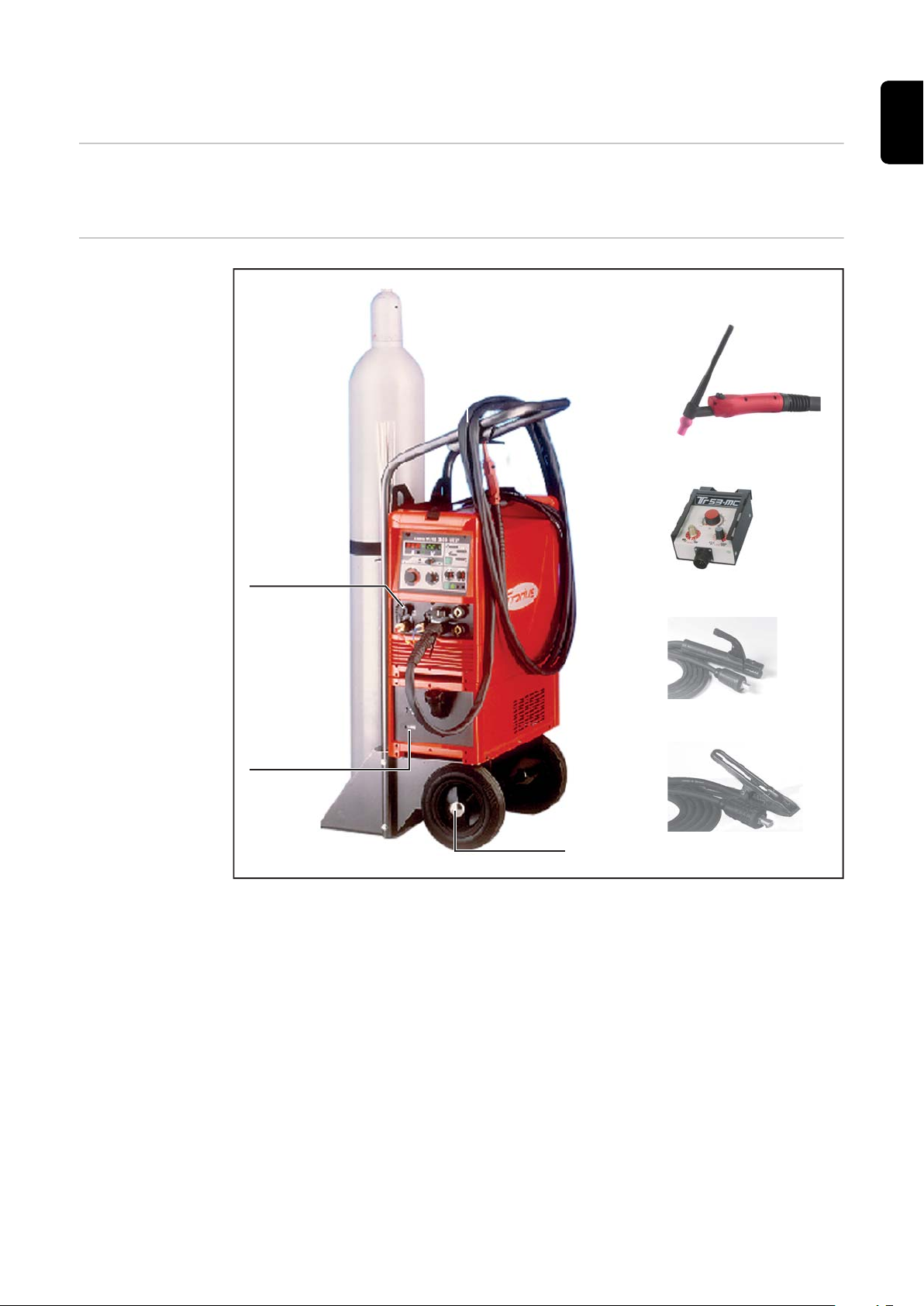

Composants du système 21
Généralités 21 Vue d'ensemble 21

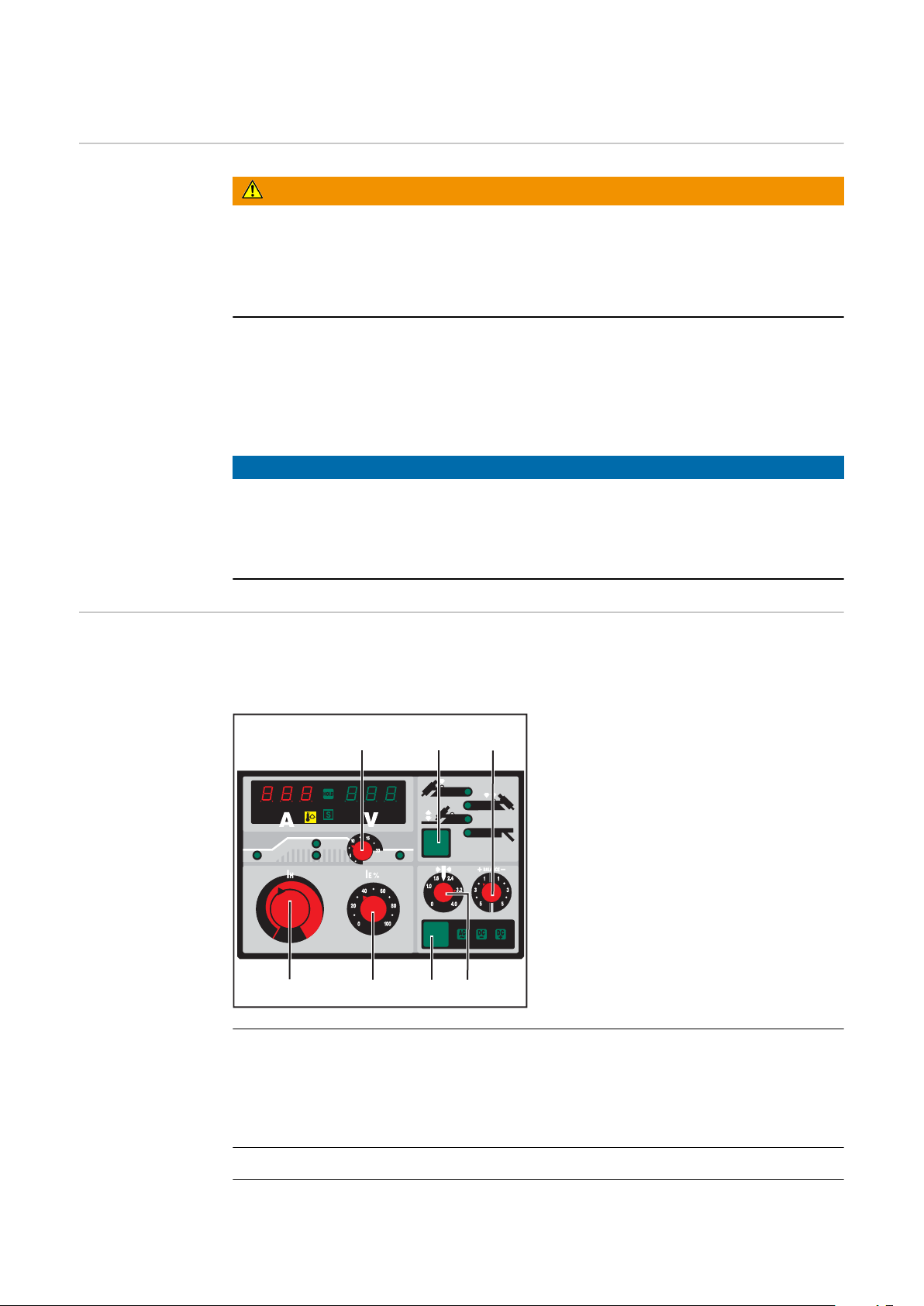

Panneau de commande 22
Généralités 22 Vue d'ensemble 22 Panneau de commande MagicWave 23 Panneau de commande TransTig 25
Raccords, commutateurs et extensions système 28
Raccords MagicWave / TransTig avec raccord central de la torche de soudage F Fronius 28 Raccords MagicWave / TransTig avec raccord central de la torche de soudage GWZ 29 Raccords MagicWave / TransTig avec raccord central de la torche de soudage GWZ 30
Avant la mise en service 31
Sécurité 31 Utilisation conforme 31 Instructions d'installation 31 Alimentation par le réseau 31 Alimentation par générateur 32
Mise en service 33
Généralités 33 Remarques concernant le refroidisseur 33 Raccordement de la bouteille de gaz de protection 33
FR
3
Établir la connexion avec la pièce à souder 34 Raccordement de la torche de soudage 34
Modes de service TIG 35
Généralités 35 Symboles et explications 35 2 temps 36 Spécial 2 temps 36 4 temps 37 4 temps avec abaissement intermédiaire 38 Spécial 4 temps : variante 1 38 Spécial 4 temps : variantes 2 - 4 39 Spécial 4 temps : variante 5 40
Soudage TIG 42
Sécurité 42 Préparation 42 Sélection du mode de service 43 Sélection du mode opératoire de soudage 43 Formation de calottes (MagicWave) 44 Régler les paramètres 44 Réglage de la quantité de gaz de protection 44 Amorçage de l'arc électrique - Généralités 44 Soudage synchrone TIG-AC (MagicWave) 44 Amorçage HF 45 Amorçage par contact 46 Surveillance de l'amorçage 47
Soudage à électrode enrobée 48
Sécurité 48 Préparation 48 Sélection du mode de service 49 Sélection du mode opératoire de soudage (MagicWave) 49 Régler les paramètres 49
Commande à distance 51
Sécurité 51 Généralités 51 Commande à distance AC TR53mc 51 Commande à distance de soudage TIG pulsé TR 50mc 52 Pédale de commande à distance TIG TR 52mc 54 Commande à distance de soudage pulsé TIG TR 51mc 55 Commande à distance TransPocket Micro / TransPocket Micro Control CEL 56
Travaux avec différents niveaux de programmation 58
Vue d'ensemble 58
Niveau de programmation préréglages 59
Accès 59 Sélectionner et modifier les paramètres Setup 59 Paramètres TIG disponibles 59
Niveaux de programmation P1 - P3 63
Accès 63 Sélectionner et modifier les paramètres Setup 63 Niveau de programmation menu de service P1 63 Niveau de programmation code de verrouillage P2 63 Niveau de programmation paramètres AC P3 (MagicWave) 64
Diagnostic et élimination des pannes 66
Sécurité 66 Codes de service affichés 66 Source de courant 67
Maintenance, entretien et élimination 70
Généralités 70 À chaque mise en service 70 Tous les 2 mois 70 Tous les 6 mois 70 Élimination 70 Pièces de rechange 71
Caractéristiques techniques 72
Tension spéciale 72
4
MagicWave 2600 / 2600CEL 72 MagicWave 3000 73 TransTig 2600 / 2600CEL 74 TransTig 3000 74
FR
5
Consignes de sécurité
Explication des consignes de sécurité
DANGER!
Signale un risque de danger immédiat.
S'il n'est pas évité, il peut entraîner la mort ou des blessures graves.
AVERTISSEMENT!
Signale une situation potentiellement dangereuse.
Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.
ATTENTION!
Signale une situation susceptible de provoquer des dommages.
Si elle n'est pas évitée, elle peut entraîner des blessures légères ou minimes, ainsi
que des dommages matériels.
REMARQUE!
Signale la possibilité de mauvais résultats de travail et de dommages sur l'équipe­ment.
Généralités Cet appareil est fabriqué selon l'état actuel de la technique et conformément aux règles
techniques de sécurité en vigueur. Cependant, en cas d'erreur de manipulation ou de mauvaise utilisation, il existe un risque
- de blessure et de mort pour l'utilisateur ou des tiers,
- de dommages pour l'appareil et les autres biens de l'utilisateur,
- d'inefficacité du travail avec l'appareil.
Toutes les personnes concernées par la mise en service, l'utilisation, la maintenance et la remise en état de l'appareil doivent
- posséder les qualifications correspondantes,
- avoir des connaissances en soudage et
- lire attentivement et suivre avec précision les prescriptions des présentes Instruc­tions de service.
Les Instructions de service doivent être conservées en permanence sur le lieu d'utilisa­tion de l'appareil. En complément des présentes instructions de service, les règles générales et locales en vigueur concernant la prévention des accidents et la protection de l'environnement doivent être respectées.
Concernant les avertissements de sécurité et de danger présents sur l'appareil
- veiller à leur lisibilité permanente
- ne pas les détériorer
- ne pas les retirer
- ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.

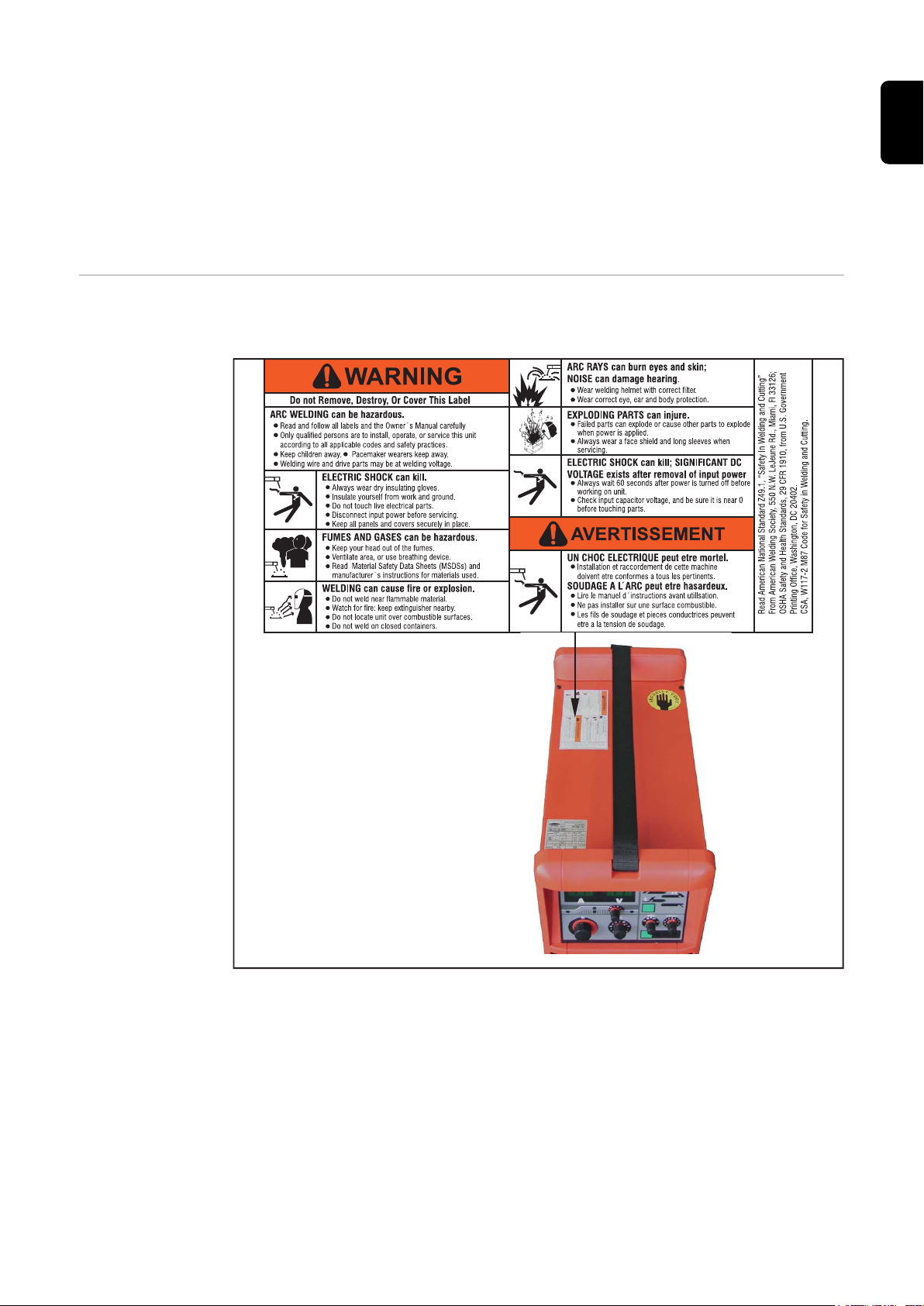

Vous trouverez les emplacements des avertissements de sécurité et de danger présents sur l'appareil au chapitre « Généralités » des Instructions de service de votre appareil. Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil sous ten­sion.
Votre sécurité est en jeu !
6
Utilisation conforme à la destination
Cet appareil est exclusivement destiné aux applications dans le cadre d'un emploi conforme aux règles en vigueur.
L'appareil est exclusivement conçu pour le mode opératoire de soudage indiqué sur la plaque signalétique. Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être tenu pour responsable des dommages consécutifs.
Font également partie de l'emploi conforme
- la lecture attentive et le respect de toutes les remarques des instructions de service
- la lecture attentive et le respect de tous les avertissements de sécurité et de danger
- le respect des travaux d'inspection et de maintenance.
Ne jamais utiliser cet appareil pour les applications suivantes :
- Dégeler des conduites
- Charger des batteries / accumulateurs
- Démarrer des moteurs
Cet appareil est configuré pour une utilisation dans le secteur industriel et artisanal. Le fabricant ne saurait être tenu pour responsable des dommages dus à une utilisation dans les zones résidentielles.
Le fabricant décline toute responsabilité en cas de résultats de travail défectueux ou insatisfaisants.
FR
Conditions envir­onnementales
Obligations de l'exploitant
Tout fonctionnement ou stockage de l'appareil en dehors du domaine d'utilisation indiqué est considéré comme non conforme. Le fabricant ne saurait être tenu pour responsable des dommages consécutifs.
Plage de températures pour l'air ambiant :
- en service : -10 °C à + 40 °C (14 °F à 104 °F)
- lors du transport et du stockage : -20 °C à +55 °C (-4 °F à 131 °F)
Humidité relative de l'air :
- jusqu'à 50 % à 40 °C (104 °F)
- jusqu'à 90 % à 20 °C (68 °F)
Air ambiant : absence de poussières, acides, gaz ou substances corrosives, etc. Altitude au-dessus du niveau de la mer :jusqu'à 2000 m (6561 ft. 8.16 in.)
L'exploitant s'engage à laisser travailler sur l'appareil uniquement des personnes qui
- connaissent les dispositions de base relatives à la sécurité du travail et à la préven­tion des accidents et sont formées à la manipulation de l'appareil
- ont attesté par leur signature avoir lu et compris les présentes instructions de ser­vice, en particulier le chapitre « Consignes de sécurité »
- ont suivi une formation conforme aux exigences relatives aux résultats de travail.
La sécurité de travail du personnel doit être contrôlée à intervalles réguliers.
Obligations du personnel
Toutes les personnes qui sont habilitées à travailler avec l'appareil s'engagent, avant de commencer à travailler
- à respecter les dispositions de base relatives à la sécurité du travail et à la préven­tion des accidents
- à lire les présentes instructions de service, en particulier le chapitre « Consignes de sécurité », et à confirmer par leur signature qu'elles les ont comprises et vont les respecter.
7
Avant de quitter le poste de travail, assurez-vous qu'aucun dommage corporel ou matériel ne peut survenir, même en votre absence.
Couplage au réseau
Protection de l'utilisateur et des personnes
En raison de leur absorption de courant élevée, les appareils à puissance élevée influent sur la qualité énergétique du réseau d'alimentation.
Certains types d'appareils peuvent être touchés sous la forme :
- de restrictions de raccordement ;
-
d'exigences relatives à l'impédance maximale autorisée du secteur *) ;
-
d'exigences relatives à la puissance de court-circuit minimale nécessaire *) ;
*)
à l'interface avec le réseau public
voir caractéristiques techniques
Dans ce cas, l'exploitant ou l'utilisateur de l'appareil doit s'assurer que l'appareil peut être raccordé au réseau, au besoin en prenant contact avec le fournisseur d'électricité.
IMPORTANT ! Veiller à la bonne mise à la terre du couplage au réseau !
Le maniement de l'appareil expose à de nombreux risques, par exemple :
- projection d'étincelles, projection de morceaux de pièces métalliques chaudes ;
- rayonnement d'arc électrique nocif pour les yeux et la peau ;
- champs magnétiques nocifs pouvant être à l'origine d'un risque vital pour les por­teurs de stimulateurs cardiaques ;
- risque électrique lié au courant d'alimentation et à l'intensité de soudage ;
- nuisances sonores élevées ;
- fumées de soudage et gaz nocifs.
Lors du maniement de l'appareil, porter des vêtements de protection adaptés. Les vêtements de protection doivent présenter les caractéristiques suivantes :
- être difficilement inflammables ;
- être isolants et secs ;
- couvrir tout le corps, être sans dommage et en bon état ;
- inclure un casque de protection ;
- inclure un pantalon sans revers.
Font également partie des vêtements de protection :
- Protéger les yeux et le visage au moyen d'un écran de protection muni d'une car­touche filtrante conforme avec protection contre les rayons UV, la chaleur et les pro­jections d'étincelles.
- Derrière l'écran de protection, porter des lunettes de protection conformes avec pro­tection latérale.
- Porter des chaussures solides et isolantes, y compris en milieu humide.
- Protéger les mains au moyen de gants adaptés (isolation électrique, protection contre la chaleur).
- Porter une protection auditive pour réduire les nuisances sonores et se prémunir contre les lésions.
Tenir à distance les autres personnes, en particulier les enfants, pendant le fonctionne­ment de l'appareil et lors du process de soudage. Si des personnes se trouvent malgré tout à proximité :
- les informer de tous les risques qu'elles encourent (risque de blessure dû aux pro­jections d'étincelles, risque d'éblouissement dû aux arcs électriques, fumées de sou­dage nocives, nuisances sonores, danger potentiel dû au courant d'alimentation et à l'intensité de soudage, etc.),
- mettre à leur disposition des moyens de protection appropriés ou,
- mettre en place des écrans et des rideaux de protection.
8
Données rela­tives aux valeurs des émissions sonores
L'appareil émet un niveau de puissance acoustique < 80 dB(A) (réf. 1pW) en marche à vide ainsi que dans la phase de refroidissement après fonctionnement au point de travail maximal autorisé en charge normale, conformément à la norme EN 60974-1.
Une valeur d'émission rapportée au poste de travail ne peut pas être indiquée pour le soudage (et le découpage) car celle-ci est fonction du mode opératoire de soudage uti­lisé et des conditions environnementales. Elle dépend de paramètres les plus divers comme p. ex. du mode opératoire de soudage (MIG/MAG, TIG), du type de courant choisi (continu, alternatif), de la plage de puissance, de la nature du métal fondu, du comportement à la résonance de la pièce à usiner, de l'environnement du poste de tra­vail, etc.
FR
Risque lié aux gaz et aux vapeurs nocifs
La fumée qui se dégage lors du soudage contient des gaz et des vapeurs nocifs pour la santé.
Les fumées de soudage contiennent des substances cancérogènes selon la monogra­phie 118 du centre international de recherche sur le cancer.
Effectuer une aspiration ponctuelle, de la pièce notamment. Si nécessaire, utiliser la torche de soudage avec un dispositif d'aspiration intégré.
Tenir la tête à l'écart des fumées de soudage et des dégagements gazeux.
Concernant la fumée et les gaz nocifs dégagés
- ne pas les respirer ;
- les aspirer vers l'extérieur de la zone de travail par des moyens appropriés.
Veiller à assurer une aération suffisante. S'assurer que le taux de ventilation soit toujours de 20 m³/heure.
Si la ventilation n'est pas suffisante, utiliser un casque de soudage avec apport d'air.
Si la puissance d'aspiration semble insuffisante, comparer les valeurs d'émissions nocives mesurées avec les valeurs limites autorisées.
Les composants suivants sont, entre autres, responsables du degré de nocivité des fumées de soudage :
- métaux utilisés pour la pièce à souder
- électrodes
- revêtements
- détergents, dégraissants et produits similaires
- process de soudage utilisé
Tenir compte des fiches techniques de sécurité des matériaux et des consignes corres­pondantes des fabricants pour les composants mentionnés.
Les recommandations pour les scénarios d'exposition, les mesures de gestion du risque et l'identification des conditions opérationnelles sont disponibles sur le site Internet de la European Welding Association, section Health & Safety (https://european-welding.org).
Éloigner les vapeurs inflammables (par exemple vapeurs de solvants) de la zone de rayonnement de l'arc électrique.
Fermer la soupape de la bouteille de gaz de protection ou de l'alimentation principale en gaz si aucun soudage n'est en cours.
9
Risques liés à la projection d'étin­celles
Les projections d'étincelles peuvent provoquer des incendies et des explosions.
Ne jamais réaliser des opérations de soudage à proximité de matériaux inflammables.
Les matériaux inflammables doivent être éloignés d'au moins 11 mètres (36 ft. 1.07 in.) de l'arc électrique ou être recouverts d'une protection adéquate.
Prévoir des extincteurs adaptés et testés.
Les étincelles et les pièces métalliques chaudes peuvent également être projetées dans les zones environnantes à travers des petites fentes et des ouvertures. Prendre les mesures adéquates pour éviter tout danger de blessure et d'incendie.
Ne pas souder dans les zones présentant un risque d'incendie et d'explosion et sur des réservoirs, des conteneurs ou des tubes fermés si ceux-ci ne sont pas conditionnés de façon conforme aux normes nationales et internationales correspondantes.
Aucune opération de soudage ne peut être réalisée sur les conteneurs dans lesquels sont, ou ont été, stockés des gaz, combustibles, huiles minérales, etc. Risque d'explo­sion en raison des résidus.
Risque lié au courant d'alimen­tation et à l'inten­sité de soudage
Une décharge électrique est fondamentalement dangereuse et peut être mortelle.
Éviter tout contact avec des pièces conductrices à l'intérieur et à l'extérieur de l'appareil.
En soudage MIG/MAG et TIG, le fil d'apport, la bobine de fil, les galets d'entraînement ainsi que toutes les pièces métalliques en liaison avec le fil d'apport sont également conducteurs de courant.
Toujours placer le dévidoir sur un support suffisamment isolé ou sur un support pour dévidoir isolant adapté.
Veiller à se protéger soi-même et les autres personnes de manière adéquate, au moyen d'une couverture ou d'un support sec et suffisamment isolant par rapport au potentiel de la terre ou de la masse. La couverture ou le support doit recouvrir entièrement l'ensemble de la zone située entre le corps et le potentiel de la terre ou de la masse.
Tous les câbles et toutes les conduites doivent être solides, intacts, isolés et de capacité suffisante. Remplacer sans délai les connexions lâches, les câbles et conduites encr­assés, endommagés ou sous-dimensionnés. Avant chaque utilisation, vérifier manuellement la bonne fixation des alimentations électr­iques. Pour les câbles de courant avec prise de courant à baïonnette, tourner le câble de cour­ant d'au moins 180° autour de l'axe longitudinal et le pré-tendre.
Ne pas enrouler les câbles et les conduites autour du corps ou de parties du corps.
10
Concernant les électrodes (électrodes enrobées, électrodes en tungstène, fil d'apport, ...) :
- ne jamais les tremper dans un liquide pour les refroidir ;
- ne jamais les toucher lorsque la source de courant est activée.
La double tension à vide d'une installation de soudage peut se produire, par exemple, entre les électrodes de deux installations de soudage. Le contact simultané des poten­tiels des deux électrodes peut, dans certaines circonstances, entraîner un danger de mort.
Faire contrôler régulièrement le câble secteur de l'appareil par un électricien spécialisé afin de vérifier le bon fonctionnement du conducteur de terre.
Les appareils de classe de protection I nécessitent un réseau avec conducteur de terre et un système de prise avec contact de terre pour un fonctionnement correct.
L'utilisation de l'appareil sur un réseau sans conducteur de terre et une prise sans contact de terre n'est autorisée que si toutes les dispositions nationales relatives à la séparation de protection sont respectées. Dans le cas contraire, il s'agit d'une négligence grave. Le fabricant ne saurait être tenu responsable des dommages consécutifs.
Si nécessaire, effectuer une mise à la terre suffisante de la pièce à souder par des moyens adéquats.
Débrancher les appareils non utilisés.
Pour les travaux en hauteur, utiliser un harnais de sécurité afin d'éviter les chutes.
Avant de réaliser des travaux sur l'appareil, éteindre ce dernier et débrancher la fiche secteur.
Placer un écriteau parfaitement lisible et compréhensible sur l'appareil pour que per­sonne ne le rallume ou ne rebranche la fiche secteur.
Après avoir ouvert l'appareil :
- décharger tous les composants qui emmagasinent des charges électriques ;
- s'assurer de l'absence de courant dans tous les composants de l'appareil.
Si des travaux sont nécessaires sur des éléments conducteurs, faire appel à une deuxième personne qui déconnectera le commutateur principal en temps voulu.
FR
Intensités de sou­dage vagabondes
Si les consignes ci-dessous ne sont pas respectées, il est possible que des intensités de soudage vagabondes soient générées, qui peuvent avoir les conséquences suivantes :
- Risque d'incendie
- Surchauffe des composants qui sont en liaison avec la pièce à souder
- Destruction des conducteurs de terre
- Dommages causés à l'appareil et aux autres équipements électriques
Veiller à une liaison solide de la pince à pièces à usiner avec la pièce à souder.
Fixer la pince à pièces à usiner le plus près possible de l'emplacement à souder.
Dans un environnement électro-conducteur, installer l'appareil avec une isolation suffi­sante, par exemple : isolation par rapport à un sol conducteur ou isolation par rapport à des supports conducteurs.
En cas d'utilisation de distributeurs de courant, de logements à deux têtes, etc. respecter ce qui suit : l'électrode de la torche de soudage/du porte-électrode non utilisé(e) est également conductrice de potentiel. Veiller à un rangement suffisamment isolant de la torche de soudage/du porte-électrode non utilisé(e).
Pour les applications automatisées MIG/MAG, le cheminement du fil-électrode doit impérativement être isolé entre le fût de fil de soudage, la grande bobine ou la bobine de fil et le dévidoir.
Classification CEM des appar­eils
Les appareils de la classe d'émissions A :
- ne sont prévus que pour une utilisation dans les zones industrielles
- peuvent entraîner dans d'autres zones des perturbations de rayonnement liées à leur puissance.
11
Les appareils de la classe d'émissions B :
- répondent aux exigences d'émissions pour les zones habitées et les zones industr­ielles. ainsi que pour les zones habitées dans lesquelles l'alimentation énergétique s'effectue à partir du réseau public basse tension.
Classification CEM des appareils conformément à la plaque signalétique ou aux car­actéristiques techniques.
Mesures relatives à la CEM
Dans certains cas, des influences peuvent se manifester dans la zone d'application prévue malgré le respect des valeurs limites normalisées d'émissions (p. ex. en présence d'appareils sensibles sur le site d'installation ou lorsque ce dernier est situé à proximité de récepteurs radio ou TV). L'exploitant est alors tenu de prendre les mesures nécessaires pour éliminer les dysfonc­tionnements.
Vérifier et évaluer l'immunité des dispositifs dans l'environnement de l'appareil selon les dispositions nationales et internationales. Exemples de dispositifs sensibles pouvant être influencés par l'appareil :
- Dispositifs de sécurité
- Câbles d'alimentation, de transmission de signaux et de transfert de données
- Équipements informatiques et équipements de télécommunication
- Équipements de mesure et d'étalonnage
Mesures d'assistance visant à éviter les problèmes de compatibilité électromagnétique :
1. Alimentation du secteur
- Si des perturbations électromagnétiques se produisent malgré la réalisation
d'un couplage au réseau réglementaire, prendre des mesures supplémentaires (utiliser par ex. un filtre secteur approprié).
2. Câbles de soudage
- Utiliser des câbles de longueur aussi réduite que possible.
- Les placer en veillant à ce qu'ils soient bien groupés le long de leur parcours
(également pour éviter les problèmes de champs électromagnétiques).
- Les poser loin des autres câbles.
3. Compensation de potentiel
4. Mise à la terre de la pièce à souder
- Le cas échéant, réaliser une connexion de terre à l'aide de condensateurs
adéquats.
5. Blindage, le cas échéant
- Blinder les autres équipements à proximité
- Blinder l'ensemble de l'installation de soudage
Mesures liées aux champs élec­tromagnétiques
12
Les champs électromagnétiques peuvent provoquer des problèmes de santé qui ne sont pas encore bien connus :
- Répercussions sur l'état de santé des personnes se trouvant à proximité, par ex. porteurs de stimulateurs cardiaques et d'appareils auditifs
- Les porteurs de stimulateurs cardiaques doivent consulter leur médecin avant de pouvoir se tenir à proximité immédiate de l'appareil et du procédé de soudage
- Pour des raisons de sécurité, les distances entre les câbles de soudage et la tête / le corps de la torche doivent être aussi importantes que possible
- Ne pas porter le câble de soudage et les faisceaux de liaison sur l'épaule et ne pas les enrouler autour du corps ou de certaines parties du corps
Emplacements particulièrement dangereux
Tenir les mains, cheveux, vêtements et outils à l'écart des pièces en mouvement, telles que :
- ventilateurs
- pignons rotatifs
- galets de roulement
- arbres
- bobines de fil et fils d'apport
Ne pas intervenir manuellement dans les engrenages en mouvement de l'entraînement du fil ou dans des pièces d'entraînement en mouvement.
Les capots et les panneaux latéraux ne peuvent être ouverts / enlevés que pendant la durée des opérations de maintenance et de réparation.
En cours d'utilisation :
- S'assurer que tous les capots sont fermés et que tous les panneaux latéraux sont montés correctement.
- Maintenir fermés tous les capots et panneaux latéraux.
La sortie du matériau d'apport hors de la torche de soudage représente un risque de blessure élevé (perforation de la main, blessures au visage et aux yeux, ...).
En conséquence, toujours tenir la torche de soudage éloignée du corps (appareils avec dévidoir) et porter des lunettes de protection adaptées.
Ne pas toucher la pièce à usiner après le soudage – Risque de brûlure.
FR
Des scories peuvent se détacher des pièces à usiner en cours de refroidissement. Porter les équipements de protection prescrits également pour les travaux de finition sur les pièces à souder et veiller à une protection suffisante des autres personnes.
Laisser refroidir la torche de soudage et les autres composants d'installation ayant une forte température de service avant de les traiter.
Dans les locaux exposés aux risques d'incendie et d'explosion, des dispositions spéciales s'appliquent – respecter les dispositions nationales et internationales en vigueur.
Les sources de courant destinées au travail dans des locaux présentant un fort risque électrique (par exemple chaudières) doivent être identifiées au moyen de l'indication (Safety). Toutefois, la source de courant ne doit pas se trouver dans de tels locaux.
Risque d'ébouillantage en cas d'écoulement de réfrigérant. Éteindre le refroidisseur avant de débrancher les connecteurs d'arrivée ou de retour de réfrigérant.
Pour manipuler le réfrigérant, respecter les indications de la fiche technique de sécurité du réfrigérant. Vous pouvez demander la fiche technique de sécurité du réfrigérant auprès de votre service après-vente ou sur la page d'accueil du fabricant.
Utiliser uniquement les moyens de levage adaptés du fabricant pour le transport par grue des appareils.
- Accrocher les chaînes ou élingues à tous les points prévus à cet effet sur le moyen de levage adapté.
- Les chaînes ou les élingues doivent présenter un angle aussi réduit que possible par rapport à la verticale.
- Éloigner la bouteille de gaz et le dévidoir (appareils MIG/MAG et TIG).
En cas d'accrochage du dévidoir à une grue pendant le soudage, toujours utiliser un accrochage de dévidoir isolant adapté (appareils MIG/MAG et TIG).
Si l'appareil est muni d'une sangle ou d'une poignée de transport, celle-ci sert unique­ment au transport à la main. Pour un transport au moyen d'une grue, d'un chariot
13
élévateur ou d'autres engins de levage mécaniques, la sangle de transport n'est pas adaptée.
Tous les moyens d'accrochage (sangles, boucles, chaînes, etc.) utilisés avec l'appareil ou ses composants doivent être vérifiés régulièrement (par ex. dommages mécaniques, corrosion ou altérations dues à d'autres conditions environnementales). Les intervalles et l'étendue du contrôle doivent répondre au minimum aux normes et dir­ectives nationales en vigueur.
En cas d'utilisation d'un adaptateur pour le connecteur du gaz de protection, risque de ne pas remarquer une fuite de gaz de protection, incolore et inodore. Procéder à l'étanchéification, à l'aide d'une bande en Téflon, du filetage côté appareil de l'adaptateur pour le connecteur du gaz de protection.
Problèmes avec les résultats de soudage
Risque lié aux bouteilles de gaz de protection
Pour un fonctionnement sûr et conforme de l'installation de soudage, respecter les pres­criptions ci-dessous concernant la qualité du gaz de protection :
- Taille des particules solides < 40 μm
- Point de rosée sous pression <-20 °C
- Teneur en huile max. < 25mg/m³
En cas de besoin, utiliser des filtres.
REMARQUE!
Les conduites en circuit fermé présentent un risque plus élevé d'encrassement.
Les bouteilles de gaz de protection contiennent un gaz sous pression et elles peuvent exploser en cas de dommage. Comme les bouteilles de gaz de protection sont des com­posants du matériel de soudage, elles doivent être traitées avec précaution.
Protéger les bouteilles de gaz de protection avec gaz comprimé d'une chaleur trop importante, des chocs mécaniques, des scories, des flammes vives, des étincelles et des arcs électriques.
Installer verticalement les bouteilles de gaz de protection et les fixer conformément à la notice afin qu'elles ne tombent pas.
14
Tenir les bouteilles de gaz de protection éloignées des circuits de soudage et autres cir­cuits électriques.
Ne jamais accrocher une torche de soudage à une bouteille de gaz de protection.
Ne jamais mettre en contact une bouteille de gaz de protection avec une électrode.
Risque d'explosion – ne jamais souder sur une bouteille de gaz de protection sous pres­sion.
N'utiliser que des bouteilles de gaz de protection adaptées à l'application correspon­dante ainsi que les accessoires adaptés (régulateur, tuyaux et raccords, ...). N'utiliser que des bouteilles de gaz de protection et des accessoires en parfait état de fonctionne­ment.
Si une soupape d'une bouteille de gaz de protection est ouverte, détourner le visage.
Fermer la soupape de la bouteille de gaz de protection si aucun soudage n'est en cours.
Laisser le capuchon sur la soupape de la bouteille de gaz de protection si celle-ci n'est pas utilisée.
Respecter les indications du fabricant ainsi que les directives nationales et internatio­nales relatives aux bouteilles de gaz de protection et aux accessoires.
FR
Mesures de sécurité sur le lieu d'installation et lors du trans­port
Le basculement de l'appareil peut provoquer un danger mortel ! Installer l'appareil de manière bien stable sur un support ferme et plat
- Un angle d'inclinaison de 10° au maximum est admis.
Dans les locaux exposés aux risques d'incendie et d'explosion, des dispositions spéciales s'appliquent
- Respecter les dispositions nationales et internationales en vigueur.
Veiller à ce que la zone autour du poste de travail reste en permanence propre et dégagée, au moyen de consignes et de contrôles internes à l'entreprise.
Installer et utiliser l'appareil uniquement en conformité avec l'indice de protection indiqué sur la plaque signalétique.
Lors de la mise en place de l'appareil, vérifier si la distance périphérique de 0,5 m (1 ft.
7.69 in.) par rapport à l'appareil est bien respectée, afin que l'air de refroidissement
puisse circuler sans problème.
Lors du transport de l'appareil, veiller à ce que les directives nationales et régionales en vigueur et les consignes de prévention des accidents soient respectées. Ceci s'applique tout particulièrement aux directives relatives aux risques inhérents au transport.
Ne pas soulever ou transporter des appareils en fonctionnement. Éteindre les appareils avant de les transporter ou de les soulever !
Avant tout transport de l'appareil, vidanger tout le réfrigérant et démonter les compo­sants suivants :
- Dévidoir
- Bobine de fil
- Bouteille de gaz de protection
Mesures de sécurité en mode de fonctionne­ment normal
Après le transport et avant la mise en service, effectuer impérativement un contrôle visuel de l'appareil afin de détecter tout dommage. Avant la mise en service, faire remettre en état les éventuels dommages par du personnel de service formé.
Faire fonctionner l'appareil uniquement quand tous les dispositifs de sécurité sont pleine­ment opérationnels. Si les dispositifs de sécurité ne sont pas pleinement opérationnels, il existe un risque :
- de blessure et de mort pour l'utilisateur ou des tiers,
- de dommages pour l'appareil et les autres biens de l'exploitant,
- d'inefficacité du travail avec l'appareil.
Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être remis en état avant la mise en marche de l'appareil.
Ne jamais mettre les dispositifs de sécurité hors circuit ou hors service.
Avant de mettre l'appareil en marche, s'assurer que personne ne peut être mis en dan­ger.
Contrôler au moins une fois par semaine l'appareil afin de détecter les dommages visibles à l'extérieur et le bon fonctionnement des dispositifs de sécurité.
Toujours bien fixer la bouteille de gaz de protection et la retirer avant le transport par grue.
15
Utiliser exclusivement le réfrigérant d'origine du fabricant qui, en raison de ses propriétés (conductivité électrique, protection contre le gel, compatibilité des matériaux, combustibi­lité, ...) est adapté à l'utilisation avec nos appareils.
Utiliser exclusivement le réfrigérant d'origine du fabricant.
Ne pas mélanger le réfrigérant d'origine du fabricant avec d'autres réfrigérants.
Raccorder uniquement les composants périphériques du fabricant au circuit de refroidis­sement.
Le fabricant décline toute responsabilité et toutes les garanties sont annulées en cas de dommages consécutifs à l'utilisation d'autres composants périphériques ou produits réfrigérants.
Le réfrigérant Cooling Liquid FCL 10/20 n'est pas inflammable. Dans certaines condi­tions, le réfrigérant à base d'éthanol est inflammable. Ne transporter le réfrigérant que dans les conteneurs d'origine et les tenir éloignés des sources d'ignition.
Éliminer le réfrigérant usagé conformément aux dispositions nationales et internationales en vigueur. La fiche technique de sécurité du réfrigérant est disponible auprès de votre service après-vente ou sur la page d'accueil du fabricant.
L'installation étant froide, vérifier le niveau de réfrigérant avant tout démarrage du sou­dage.
Mise en service, maintenance et remise en état
Contrôle tech­nique de sécurité
Les pièces provenant d'autres fournisseurs n'offrent pas de garantie de construction et de fabrication conformes aux exigences de qualité et de sécurité.
- Utiliser uniquement les pièces de rechange et d'usure d'origine (valable également pour les pièces standardisées).
- Ne réaliser aucune modification, installation ou transformation sur l'appareil sans autorisation du fabricant.
- Remplacer immédiatement les composants qui ne sont pas en parfait état.
- Lors de la commande, indiquer la désignation précise et la référence selon la liste des pièces de rechange, ainsi que le numéro de série de votre appareil.
Les vis du boîtier constituent une connexion de protection appropriée pour la mise à la terre des pièces du boîtier. Toujours utiliser le nombre correspondant de vis de boîtier d'origine avec le couple indiqué.
Le fabricant recommande de faire effectuer au moins tous les 12 mois un contrôle tech­nique de sécurité de l'appareil.
Au cours de ce même intervalle de 12 mois, le fabricant recommande un calibrage des sources de courant.
Un contrôle technique de sécurité réalisé par un électricien spécialisé agréé est recom­mandé
- après toute modification
- après montage ou transformation
- après toute opération de réparation, entretien et maintenance
- au moins tous les douze mois.
16
Pour le contrôle technique de sécurité, respecter les normes et les directives nationales et internationales en vigueur.
Vous obtiendrez des informations plus précises concernant le contrôle technique de sécurité et le calibrage auprès de votre service après-vente. Sur demande, ce service tient les documents requis à votre disposition.
Élimination Ne pas jeter cet appareil avec les ordures ménagères ! Conformément à la directive
européenne relative aux déchets d'équipements électriques et électroniques et sa trans­position dans le droit national, les équipements électriques usagés doivent être collectés de manière séparée et faire l'objet d'un recyclage conforme à la protection de l'environ­nement. Veillez à rapporter votre appareil usagé auprès de votre revendeur ou rensei­gnez-vous sur l'existence d'un système de collecte et d'élimination local autorisé. Le non-respect de cette directive européenne peut avoir des conséquences potentielles sur l'environnement et votre santé !
FR
Marquage de sécurité
Sûreté des données
Droits d'auteur Les droits de reproduction des présentes Instructions de service sont réservés au fabri-
Les appareils portant le marquage CE répondent aux exigences essentielles des direc­tives basse tension et compatibilité électromagnétique (par ex. normes produits corres­pondantes de la série de normes EN 60 974).
Fronius International GmbH déclare que l'appareil est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration UE de conformité est disponible à l'adr­esse suivante : http://www.fronius.com
Les appareils portant la marque CSA répondent aux exigences des normes applicables au Canada et aux États-Unis.
L'utilisateur est responsable de la sûreté des données liées à des modifications par rap­port aux réglages d'usine. Le fabricant décline toute responsabilité en cas de perte de réglages personnels.
cant.
Les textes et les illustrations correspondent à l'état de la technique lors de l'impression. Sous réserve de modifications. Le contenu des Instructions de service ne peut justifier aucune réclamation de la part de l'acheteur. Nous vous remercions de nous faire part de vos propositions d'amélioration et de nous signaler les éventuelles erreurs contenues dans les Instructions de service.
17
Généralités
Principe Les sources de courant TIG MW 2600 / 2600 CEL / 3000 (AC/DC) ou TT 2600 /
2600 CEL / 3000 (DC), installées comme installations de soudage à découpage pri­maire, représentent une nouvelle évolution des installations de soudage à transistors. La tension d'alimentation est redressée et découpée à 80 kHz par un commutateur transis­tor rapide. Un régulateur électronique adapte les caractéristiques de la source de cour­ant au mode opératoire de soudage sélectionné.
Une autre propriété intéressante est la formation automatique de calotte pour le soudage AC avec les sources de courant MagicWave. Cette fonction tient compte du diamètre de l'électrode en tungstène utilisée, pour un résultat optimal.
Concept d'appar­eil
Domaine d'utili­sation

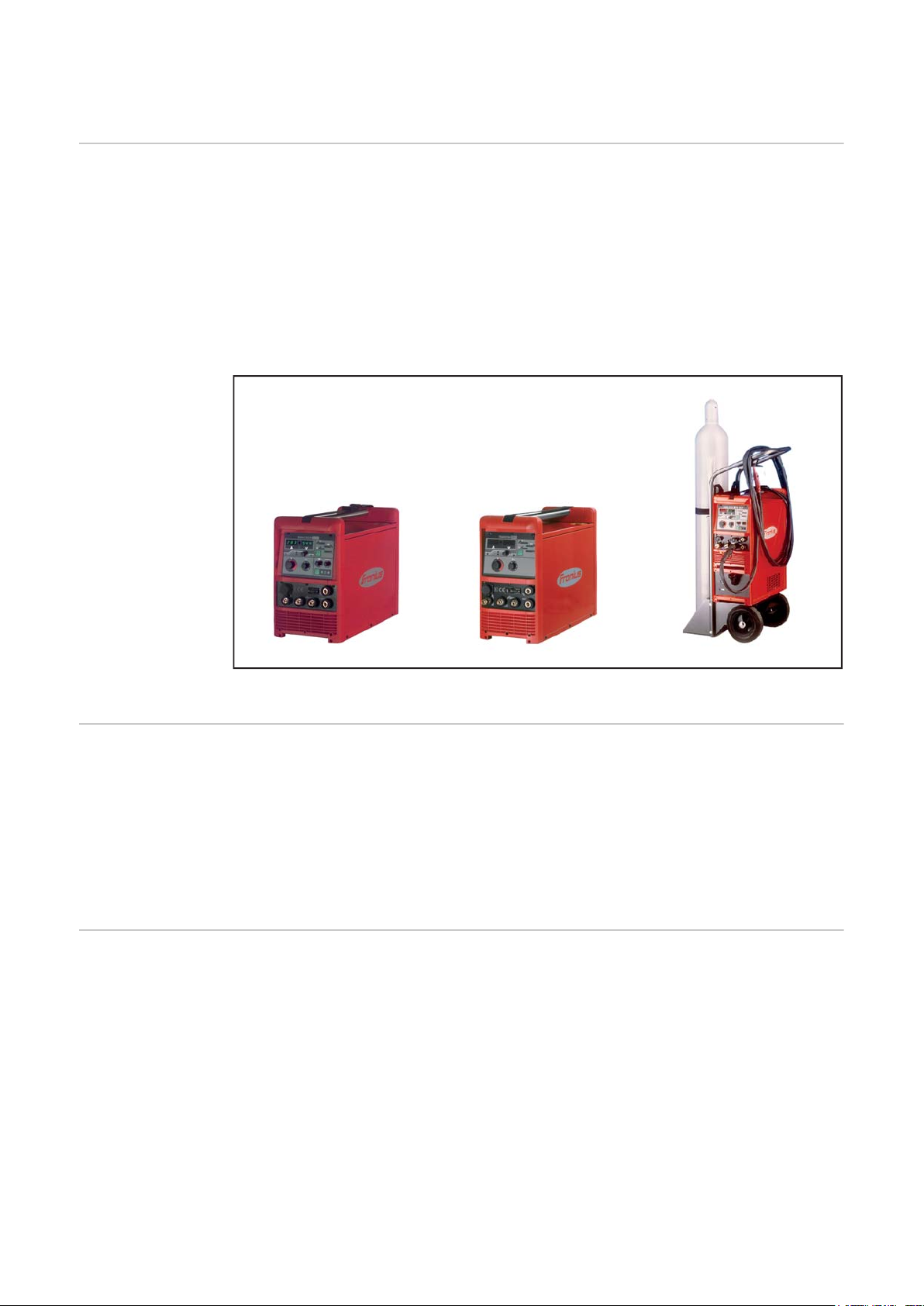

Fig. 1 Sources de courant MW 2600, TransTig 3000 et MagicWave 3000 avec refroidisseur et chariot
Ces sources de courant se caractérisent par leur extraordinaire flexibilité et par leur faci­lité d'adaptation aux tâches les plus variées. Elles doivent ces atouts, d'une part, à la conception modulaire du produit, d'autre part, aux possibilités d'extension de système.
Vous pouvez adapter votre source de courant à presque n'importe quelle situation spécifique. Ainsi, le courant de soudage peut par exemple être réglé progressivement au niveau de la gâchette de torche. En outre, une gamme très complète de commandes à distance est disponible pour les applications les plus diverses.
Les domaines d'application des MagicWave et TransTig sont multiples dans l'industrie et l'artisanat. Ces sources de courant sont optimales pour le soudage manuel, la soudure automatique ou le soudage par robot. En ce qui concerne les matériaux, elles conviennent à l'acier non allié ou faiblement allié, de même qu'à l'acier chromé/nickelé hautement allié.
Ces propriétés polyvalentes sont assistées par un déroulement optimal de l'amorçage.
Pour le soudage TIG-AC, MagicWave ne tient pas seulement compte du diamètre de l'électrode, mais aussi de sa température en fonction de la durée de soudage et des pauses préalables.
18
De plus, MagicWave fournit des performances remarquables dans le domaine du sou­dage de l'aluminium, des alliages d'aluminium et du magnésium. Vous pouvez adapter la fréquence AC à vos besoins dans le cadre d'une plage très vaste.
Les sources de courant sont compatibles avec un générateur et offrent un haut degré de robustesse en service grâce à des éléments de commande protégés et un boîtier revêtu par poudre. Le grand nombre de modes de service et de fonctions spéciales rend les sources de courant hautement compétentes aussi bien pour le soudage manuel à l'élec­trode enrobée que pour le soudage TIG.
FR
Avertissement concernant l'appareil
Les sources de courant US sont munies d'avertissements supplémentaires. Ces avertis­sements ne doivent pas être retirés ni recouverts de peinture.
Fig. 3 Source de courant US avec avertissements supplémentaires
19
Équipement minimum pour le soudage
Généralités Un certain équipement minimum est requis pour le travail avec la source de courant en
fonction du procédé de soudage. La description suivante indique l'équipement minimum nécessaire pour le procédé de soudage correspondant.
Soudage TIG-AC - Source de courant MagicWave
- Câble de mise à la masse
- Torche de soudage TIG avec commutateur à bascule
- Raccord de gaz de protection (alimentation en gaz de protection) avec robinet détendeur
- Matériau d'apport en fonction de l'application
Soudage TIG-DC - Source de courant TransTig ou MagicWave
- Câble de mise à la masse
- Torche de soudage TIG avec commutateur à bascule
- Raccord de gaz de protection (alimentation en gaz de protection)
- Matériau d'apport en fonction de l'application
Soudage manuel à l'électrode enrobée
- Source de courant TransTig ou MagicWave
- Câble de mise à la masse
- Porte-électrode
- Électrodes enrobées en fonction de l'application
20
Composants du système
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Généralités Les sources de courant TransTig et MagicWave peuvent être exploitées avec de nombr-
euses extensions de système et options.
Vue d'ensemble
FR
Fig. 4 Extensions de système et options
(1) Source de courant (2) Refroidisseur (3) Chariot avec support pour bouteille de gaz (4) Torche de soudage TIG Standard / Up/Down (5) Commande à distance (6) Câble d'électrode (7) Câble de mise à la masse
21
Panneau de commande
(1) (2)
(3)
(4)
(5)
(6)
(7)
Généralités
AVERTISSEMENT!
Danger en cas d'erreur de manipulation.
Risque de dommages corporels et matériels graves.
Lire les consignes de sécurité
Lire toutes les instructions de service, également celles des composants
périphériques.
La disposition logique du panneau de commande en constitue une caractéristique essentielle. Tous les paramètres significatifs pour le travail quotidien peuvent être
- sélectionnés au moyen des touches ;
- modifiés au moyen d'un potentiomètre ;
- affichés à l'écran pendant le soudage.
REMARQUE!
En raison des mises à jour de logiciel, il est possible que certaines fonctions non décrites dans les présentes instructions de service soient disponibles sur votre appareil ou inver­sement. En outre, certaines illustrations peuvent différer légèrement des éléments de commande disponibles sur votre appareil. Toutefois, le fonctionnement de ces éléments de commande reste identique.
Vue d'ensemble L'illustration ci-dessous montre un aperçu des réglages essentiels pour le travail quoti-
dien, d'après l'exemple du panneau de commande MagicWave. Vous trouverez une des­cription détaillée de ces réglages dans le chapitre suivant « Description des fonctions ».
(1) Sélection du mode de service :
- Mode 2 temps
- Mode 4 temps
- Amorçage par contact
- Électrode enrobée
22
(2) Dispositif de réglage de la balance (uniquement MagicWave)
(3) Dispositif de réglage de l'électrode en tungstène (MagicWave uniquement)
Panneau de com-
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(23)
(22)
(18)
(17)
(16)
(15)
(14)
(13)
(12)
(11)
(10)
(9)
(8)
(19) (21)
(20)
mande Magic­Wave
(4) Sélectionner le mode opératoire de soudage :
- Soudage AC
- Soudage DC-
- Soudage DC+ (uniquement pour électrode enrobée)
(5) Courant de cratère final
(6) Régulateur du courant principal
(7) DownSlope ou durée d'évanouissement du courant
FR
Fig. 5 Panneau de commande MagicWave 2600 / 2600 CEL / 3000
(1) Voyant Intensité de soudage ... pour l'affichage du courant principal I
H
- Valeur de consigne ... intensité de soudage souhaitée
- Valeur réelle ... intensité de soudage réelle
(2) Voyant Tension de soudage
- pour l'affichage de la valeur réelle actuelle de la tension de soudage.
(3) Touche Mode de service (4) Soudage manuel à l'électrode enrobée
Symbole du soudage manuel à l'électrode enrobée
(5) Amorçage par contact, ne peut être combiné qu'avec le mode TIG 2 temps ou
4 temps.
Symbole de l'amorçage par contact
(6) Mode 4 temps ... Soudage TIG avec amorçage haute fréquence
Symbole du mode 4 temps
23
Loading...
+ 53 hidden pages
