MagicCleaner 150

Fronius MagicCleaner 150 Operating Instruction [SV]

Download
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
MagicCleaner 150
Bruksanvisning
SV
42,0426,0395,SV 002-17012022
Innehållsförteckning
Säkerhetsföreskrifter 5
Allmän information 12
Manöverelement, anslutningar och mekaniska komponenter 18
Säkerhet 18 Reglage och anslutningar 18
Säkerhetsanvisningar för idrifttagande, användning och underhåll 20
Läs och följ säkerhetsanvisningarna! 20 Säkerhetsanvisningar för idrifttagande, användning och underhåll 20

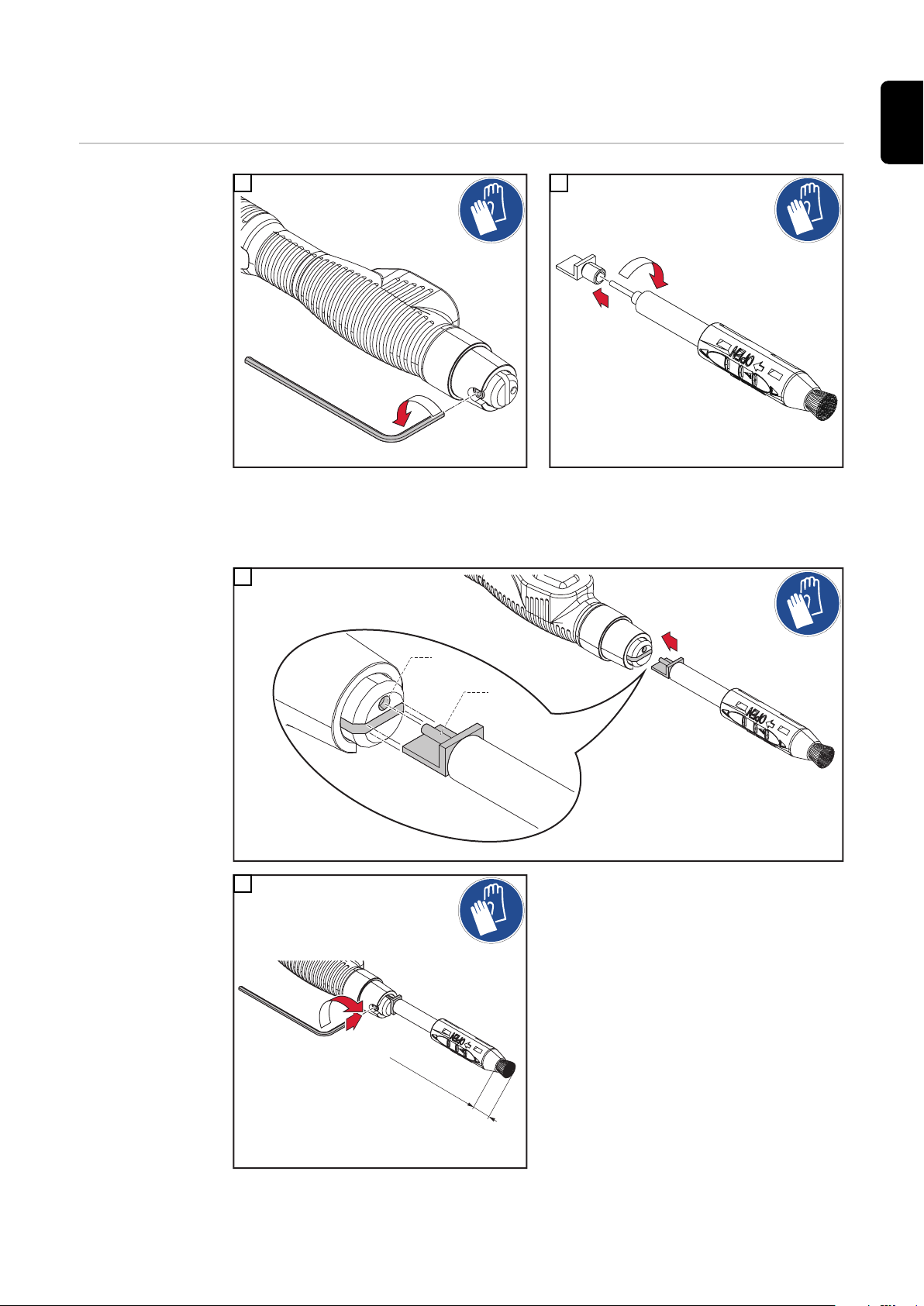

Installera rengöringselektroder 23
Sätta dit en eventuell rengöringsfilt 26
Installera rengöringsborsten 29
Förbereda arbetsplatsen 31
Ansluta återledaren och rengöringsbrännarkabeln 31 Förbereda arbetsplatsen 32 Innan rengöringsbrännaren tas i drift första gången 32
Rengöring 33
Skruva fast rengöringselektrolyten på rengöringsbrännaren 33 Placera rengöringsbrännaren i hållaren för rengöringsbrännaren 34 Rengöring 34 Efter rengöringen 36
Polering 38
Yttryck 42
SV
3
Skötsel, underhåll och skrotning 49
Tekniska data 51
MagicCleaner 150/EF 150/CN 150/np 51 MagicCleaner 150 MV/B 150 MV/np 52
4
Säkerhetsföreskrifter
SV
Förklaring säker­hetsanvisningar
VARNING!
Betecknar en omedelbart hotande fara.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
▶
FARA!
Betecknar en eventuell farlig situation.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
▶
SE UPP!
Betecknar en eventuell skadlig situation.
Om du inte kan avvärja den kan den orsaka lätta eller ringa kropps- och sakskador.
▶
OBSI!
Anger risk för försämrat arbetsresultat och eventuell skada på utrustningen.
Allmänt Utrustningen är tillverkad enligt den senaste tekniken och gällande säkerhetstekniska
regler. Trots detta kan felaktig användning eller missbruk medföra följande risker:
- skada eller dödsfall för användaren eller tredje person,
- skada på utrustningen eller annan egendom,
- försämrad effektivitet vid arbete med utrustningen.
Alla personer som ska starta, använda, underhålla och reparera utrustningen ska
- vara tillräckligt kvalificerade,
- ha läst hela denna bruksanvisning och följa den noggrant.
Bruksanvisningen ska alltid finnas tillgänglig där apparaten används. Allmänt gällande säkerhets- och skyddsföreskrifter samt miljöskyddsföreskrifter kompletterar den här bruksanvisningen.
All säkerhets- och riskinformation på utrustningen
- ska vara i läsbart skick,
- får inte skadas,
- får inte avlägsnas,
- får inte övertäckas, klistras över eller målas över.
Fel som kan försämra säkerheten måste åtgärdas innan apparaten tas i drift.
Det handlar om din säkerhet!
Avsedd använd­ning
Apparaten får endast användas för det ändamål den är konstruerad för.
Tillverkaren tar inget ansvar för skador som beror på annan användning.
5
Till den avsedda användningen hör även:
- att läsa och förstå bruksanvisningen,
- följa alla instruktioner, säkerhets- och riskanvisningar,
- att utföra alla kontroll- och underhållsarbeten.
Utrustningen är avsedd för användning inom industri och verkstad. Tillverkaren ansvarar inte för skador som beror på att utrustningen har använts i bostäder.
Tillverkaren ansvarar inte heller för bristfälliga eller felaktiga arbetsresultat.
Omgivningsvill­kor
Ägarens skyldig­heter
Drift och förvaring av apparaten utanför det angivna området anses som felaktig använd­ning. Tillverkaren ansvarar inte för skador som uppstår på grund av det.
Temperaturområde för omgivande luft:
- vid drift: 0 °C till +40 °C (32 °F till 104 °F)
- Vid transport och förvaring: -20 °C till +55 °C (-4 °F till 131 °F)
OBSI!
Intervallen för minusgrader vid transport och lagring avser endast apparaten och des tillbehör, inte rengörings- och Print-elektrolyterna.
Relativ luftfuktighet:
- upp till 50 % vid 40 °C (104 °F)
- upp till 90 % vid 20 °C (68 °F)
Omgivningsluft: fri från damm, syror, korrosiva gaser eller ämnen Höjd över havet: upp till 2 000 m (6561 ft 8.16 in.)
Ägaren åtar sig att se till att de personer som ska använda frärrmanöverdonet
- Är väl förtrogna med de gällande arbetssäkerhets- och arbetsskyddsföreskrifterna och är utbildade i hur fjärrkontrollen ska användas
- Har läst och förstått den här användarhandboken, särskilt kapitlet ”Säkerhetsföre­skrifter”, och har bekräftat det med en underskrift
- Är korrekt utbildade i kraven på arbetsresultat
Personalens skyldigheter
Egen- och per­sonskydd
6
Kontrollera regelbundet att personalen arbetar på ett säkerhetsmedvetet sätt.
Alla personer som ska arbeta med apparaten är skyldiga att innan arbetet påbörjas
- Följa de grundläggande föreskrifterna om arbetssäkerhet och förebyggande av olycksfall
- Ha läst den här användarhandboken, särskilt kapitlet ”Säkerhetsföreskrifter”, och ge­nom en underskrift bekräfta att de har förstått och kommer att följa dem.
Innan du lämnar arbetsområdet ska du se till att det inte kan uppstå person- eller sakskador medan du är borta.
Arbetet med apparaten innebär många risker, som till exempel:
- Irritation eller skador på huvuden vid kontakt med rengörings- eller Print-elektrolyter
- Risk för allvarliga ögonskador vid rengörings- eller Print-elektrolyter
- Allmänna risker vid hantering av kemikalier
Följ säkerhetsdatabladen för rengörings- och Print-elektrolyterna!
- Elektriska risker på grund av nät- och rengöringsström
- Skadliga ångor
Personer som arbetar med arbetsstycket under rengöringen måste använda lämpliga ar­betskläder med följande egenskaper:
- Beständig mot syra och kemikalier
- Isolerande och torr
- Heltäckande, oskadad och i gott skick
Arbetskläder omfattar bland annat:
- åtsittande skyddsglasögon
- Stadiga skyddsskor som isolerar även vid väta
- Täta skyddshandskar som är beständiga mot syror och kemikalier
- Andningsskydd
SV
Kraven på arbetskläderna och skyddsåtgärderna anges i säkerhetsdatabladet för rengörings- och Print-elektrolyterna.
Avlägsna genast arbetskläder som förorenats av rengöringsmedel!
- Ät eller drick inte när du arbetar med apparaten
- Håll rengörings- och Print-elektrolyter borta från livsmedel, dryck och foder
- Tvätta händerna före pauser och efter arbetets slut
I synnerhet barn, gravida och sjuka får inte vistas under drift nära apparaten eller arbets­processen. Om det ändå finns obehöriga personer i närheten ska de:
- informeras om alla risker,
- få tillgång till skyddshjälpmedel eller
- placeras bakom lämpliga skyddsväggar eller draperier.
Anvisningar för korrekt hantering av rengörings­och Print-elektro­lyter
Ta hänsyn till följande vid hantering av rengörings- och Print-elektrolyter. Detaljerade uppgifter finns i respektive säkerhetsdatablad. Aktuella säkerhetsdatablad finns på den­na länk:
7
www.fronius.com/magiccleaner
Åtgärder vid första hjälpen
- Sörj för frisk luft efter inandning. Uppsök läkare vid besvär.
- Spola genast med vatten och tvål vid hudkontakt. Uppsök läkare vid bestående hud­besvär.
- Framkalla ej kräkning efter förtäring. Skölj munnen och drick mycket vatten, uppsök läkare.
- Vid kontakt i ögonen, håll isär ögonlocken och spola med mycket vatten i flera minu­ter (ögondusch) och uppsök läkare. Ta ut eventuella kontaktlinser och fortsätt att spola.
Lagring/förvaring
- Använd bara särskilda behållare som godkänts för rengöringsmedlet
- Se till att behållarna hålls ordentligt stängda
- Får ej förvaras tillsammans med baser( lut) eller metaller
- Förvaras svalt och torrt
- Se till att golven är syrafasta
Risker på grund av nät- och rengöringsström
- Förvaras stängda och utom räckhåll för barn
Övriga anvisningar
- Får ej hettas upp p.g.a. risk för sönderdelning (utveckling av giftig gas)
- Använd nödkylning vid brand i närheten.
- Undvik kontakt med hud, ögon eller slemhiinnor
- Använd enbart i väl ventilerade utrymmen, använd andningsskydd eller utsugsventi­lation.
- Späd bara genom att hälla syra i vatten – aldrig tvärtom!
- Avfallshantera rengöringsmedel eller förorenade förpackningar enligt nationella före­skrifter. Får ej kastas i hushållsavfallet!
- Får ej hällas ut i avlopp, dagvatten eller grundvatten (exempelvis via marken)
Elektriska stötar kan vara dödliga. I grund och botten är alla elstötar livsfarliga.
Du får inte röra spänningssatta delar inne i eller utanpå utrustningen.
8
Se till att det finns ett lämpligt egen- och personskydd i form av ett torrt underlag eller skydd som är tillräckligt isolerande mot jord. Underlaget eller skyddet måste täcka hela området mellan kroppen och jord.
Alla kablar och ledningar ska vara fastsatta, oskadade, isolerade och tillräckligt dimen­sionerade. Lösa anslutningar samt brända, skadade eller underdimensionerade kablar och ledningar ska genast bytas ut.
Vira aldrig kablar eller ledningar runt kroppen eller kroppsdelar.
Låt regelbundet en behörig elektriker kontrollera utrustningens nätanslutning och att skyddsledaren är funktionsduglig.
Utrustningen får endast anslutas till elnät med skyddsjordledare och jordat vägguttag.
Ansluts utrustningen till elnät utan skyddsjordledare och till ett ojordat eluttag, bedöms det som grov vårdslöshet. Tillverkaren ansvarar inte för skador som uppstår på grund av det.
Om det behövs ska du se till att jorda arbetsstycket ordentligt med lämpliga medel.
Koppla från utrustning som inte används.
Stäng av apparaten och dra ut kontakten innan du börjar arbeta på enheten.
Se till att utrustningens nätstickkontakt inte sätts i och att utrustningen inte slås på igen genom att placera ut en läsbar och tydlig varningsskylt.
SV
Åtgärder för elektromagnetisk kompatibilitet
Apparaten får bara öppnas av yrkesutbildade servicetekniker.
Som användare ansvarar du för att det inte förekommer störningar på elektriska och elektroniska apparater.
Om det uppstår elektriska störningar är du skyldig att åtgärda dem
Kontrollera och utvärdera eventuella problem och störningstålighet för apparater i omgiv­ningen enligt nationella och internationella föreskrifter:
- säkerhetsanordningar
- nät-, signal- och dataöverföringskablar
- ADB- och telekommunikationsenheter
- anordningar för mätning och kalibrering.
- hälsan hos personer i närheten, exempelvis personer med pacemaker eller hörap­parat
- Den som använder pacemaker ska kontakta sin läkare innan han eller hon visas nära aggregatet och rengöringsprocessen
Elektromagnetiska fält kan förorsaka hälsoskador som ännu är okända.
Åtgärder bidrar till att minska problemen med elektromagnetisk kompatibilitet:
1. Nätmatning
- Om det trots korrekta nätanslutningar uppstår elektromagnetiska störningar, ska
du vidta ytterligare åtgärder (exempelvis använda lämpligt nätfilter).
2. Potentialutjämning
3. Jordning av arbetsstycket
- Jorda via kondensatorer om det behövs.
4. Avskärmning vid behov
- Avskärma andra apparater i närheten
- Avskärma hela anläggningen
9
Särskilda risk­ställen
Särskilda föreskrifter gäller i brand- och explosionsfarliga utrymmen
- Följ gällande nationella och internationella föreskrifter.
Apparater för arbeten i utrymmen med förhöjd elektrisk risk (t.ex. tryckkärl) måste vara märkta [S] (Safety).
Mätningar av utsläppsvärden för skadliga ämnen ska ligga under godkända värden för genomsnittlig koncentration på arbetsplatsen under arbetet. Tänk ändå på detta:
- Sörj för tillräcklig ventilation.
- Vänd ansiktet bort från ånga som bildas.
- Andas inte in ånga som bildas, eller sug bort dem från arbetsområdet på lämpligt sätt
Under drift ska du
- Se till att alla skydd är stängda och att samtliga sidoplåtar är korrekt monterade.
- Håll alla skydd och sidoplåtar stängda.
Om aggregatet har en bärrem eller ett handtag är detta enbart avsett för transport för hand. Bärremmen är inte lämplig för transport med kran, gaffeltruck eller andra mekanis­ka lyftredskap.
Säker­hetsåtgärder på uppställnings­platsen och vid transport
En fallande fjärrkontroll kan betyda livsfara! Ställ fjärrkontrollen på ett jämn, fast och sta­bilt underlag.
- En lutningsvinkel på maximalt 10° är tillåten.
Särskilda föreskrifter gäller i brand- och explosionsfarliga utrymmen
- Följ gällande nationella och internationella föreskrifter.
Säkerställ genom interna anvisningar och kontroller att arbetsplatsens omgivning är ren och överskådlig.
Ställ upp och använd apparaten enbart enligt den kapslingsklass som anges på märk­skylten.
Säkerställ vid uppställningen av apparaten ett avstånd på 0,5 m (1 ft 7,69 in) runt appa­raten, så att kylluften obehindrat kan passera in och ut.
Se vid transport av apparaten till att de gällande nationella och regionala riktlinjerna och olycksfallsförebyggande föreskrifterna följs. Detta gäller särskilt för riktlinjer avseende fa­ror vid transport.
Töm ut allt rengöringsmedel innan apparaten transporteras.
Kontrollera alltid om apparaten har synliga skador innan den används och när den har transporterats. Låt utbildad servicepersonal reparera alla typer av skador inför idriftta­gandet.
Säker­hetsåtgärder vid normal drift
10
Använd bara utrustningen om alla skyddsanordningar är helt funktionsdugliga. Om inte skyddsanordningarna är helt funktionsdugliga, föreligger risk för:
- skada eller dödsfall för användaren eller tredje person,
- skada på utrustningen eller annan egendom,
- försämrad effektivitet vid arbete med utrustningen.
Säkerhetsanordningar som inte fungerar ska repareras innan apparaten slås på.
Koppla aldrig förbi skyddsanordningar och ta aldrig bort dem.
Kontrollera innan utrustningen tas i bruk att ingen kan skadas.
Idrifttagande, un­derhåll och repa­ration
Kontrollera apparaten minst en gång i veckan med avseende på tecken på skada samt att alla säkerhetsanordningar fungerar.
Bara Fronius rengörings- och Print-elektrolyter får användas i våra apparater.
Blanda inte Fronius rengörings- och Print-elektrolyter med andra rengöringsmedel.
Om andra rengöringsmedel används, och det leder till skador, kan inte tillverkaren hållas ansvarig för detta och alla garantianspråk upphör att gälla.
Transportera alltid rengörings- och Print-elektrolyterna i stängda originalbehållare.
Vi kan inte garantera att delar från andra tillverkare är konstruerade och tillverkade enligt de gällande specifikationerna och säkerhetsstandarderna.
- Använd bara originalreserv- och slitdelar (gäller även standarddelar).
- Utför inga installationer eller ombyggnationer av apparaten utan tillstånd från tillver­karen.
- Defekta komponenter ska genast bytas ut.
- Vid beställning ska du ange exakt beteckning och artikelnummer enligt reservdelslis­tan samt apparatens serienummer.
Kabelförbanden och husets skruvar utgör skyddsledarförbindelsen för jordning av husde­larna. Använd alltid rätt antal originalhusskruvar med det angivna åtdragningsmomentet.
SV
Säkerhetsteknisk kontroll
Säkerhetsmärk­ning
Tillverkaren rekommenderar att användaren utför en säkerhetsteknisk kontroll av appara­ten minst var 12:e månad.
Säkerhetstekniska kontroller ska utföras av behörig elektriker:
- Efter ändringar
- Efter till- och ombyggnationer
- Efter reparation, skötsel och underhåll
- Med högst 12 månaders intervall
Den säkerhetstekniska kontrollen ska utföras enligt nationella och internationella normer och riktlinjer.
Närmare information om den säkerhetstekniska kontrollen kan du få från ditt servicekon­tor. Servicekontoret ställer vid förfrågan alla nödvändiga underlag till förfogande.
CE-märkta svetshjälmar uppfyller de grundläggande kraven i lågspänningsdirektivet och EMC-direktivet (exempelvis relevanta produktstandarder i standardserien EN 60 974).
Svetshjälmar med CSA-kontrollmärket uppfyller kraven i de relevanta standarderna för Kanada och USA.
Upphovsrätt Copyrighten för denna användarhandbok tillhör tillverkaren.
Texterna och bilderna uppfyller den senaste tekniken vid tryckningen. Rätt till ändringar förbehålles. Innehållet i användarhandboken kan inte ligga till grund för anspråk från köparens sida. Vi tar tacksamt emot förslag till förbättringar och information om fel i användarhandboken.
11
Allmän information
Koncept
Avsedd använd­ning
MagicCleaner 150 är en apparat för elektrokemisk ytbehandling av rostfritt stål.
Följande ytbehandlingar kan genomföras:
- Avlägsnande av oxider och brännmärken efter svetsning och skärning.
- Polering av svetsar.
- Printing – elektrokemisk utskrift på ytor (tillval)
MagicCleaner 150
MagicCleaner 150 är enbart avsedd för elektrokemisk rengöring av rostfritt stål. Annan användning eller användning utöver detta är inte tillåten. Tillverkaren ansvarar inte för skador som uppstår på grund av felaktig användning.
Till den avsedda användningen hör även:
- att läsa och förstå den här bruksanvisningen,
- att läsa och förstå alla säkerhetsdatablad för rengörings- och Print-elektrolyterna,
- att utföra alla kontroll- och underhållsarbeten.
12
Leveransomfatt-
*
(1)
(2)
(3)
(4) (5)
(6) (7) (10)(8)
(9)
(11) (12)
ning
SV
(1) Borstinsats
(2) Rengöringsbrännare
(3) Hållare för rengöringsbrännare
(4) Kabel för rengöringsbrännare
(5) MagicCleaner 150
(6) Återledare med bajonettkontakt
(7) Rengöringselektrod
(8) 3 rengöringsfiltar
(9) Rengöringselektrod
(10) 3 rengöringsfiltar
(11) Adapter för rengöringsborste
(12) Rengöringsborste
* Rengöringselektrolyten medföljer ej.
Ej på bild:
- Insexnyckel 2,5 mm/0,10 inch
- Den här bruksanvisningen
- Låda för smådelar
10 mm/0,39 inch
10 mm/0,39 inch
22 mm/0,87 inch
22 mm/0,87 inch
13
Tillval
(1) (2)
(3) (4)
(5)
(7) (8)
(9)
(6) (13)
(12)
(11)
(10) (14)
(15)
+
red
b
lue
(1) Adapter för rengöringsborste
42,0510,0531
(2) 5 rengöringsborstar
42,0510,0510
(3) Rengöringselektrod
22 mm/0,87 inch 42,0510,0500
(4) 10 rengöringsfiltar
22 mm/0,87 inch 42,0510,0501
(5) Rengöringselektrod
10 mm/0,39 inch 42,0510,0506
(6) 10 rengöringsfiltar
10 mm/0,39 inch 42,0510,0507
(7) Rengöringselektrod
22 mm/0,87 inch/70° 42,0510,0502
(8) 10 rengöringsfiltar
22 mm/0,87 inch/70° 42,0510,0503
(9) Rengöringselektrod
10 mm/0,39 inch/70° 42,0510,0508
(10) 10 rengöringsfiltar
10 mm/0,39 inch/70° 42,0510,0509
(11) Rengöringselektrod
35 mm/1,38 inch 42,0510,0504
(12) 10 rengöringsfiltar
35 mm/1,38 inch 42,0510,0505 +
1 O-ring
D=27,08 x d=23,52 mm/ D=1,07 x d=0,93 inch
14
(13) 6 st. rengöringselektrolyt blå 0,1 L
42,0510,0381
(14) 6 st. rengöringselektrolyt röd 0,1 L
42,0510,0380
(15) Neutraliseringsmedel
1 L sprayflaska …42,0510,0385 5 L behållare … 42,0510,0386
SV
15
(16)
(17) (18) (19)
(20) (21) (22)
(24)
(23)
(25)
ABC- 123
(26)
Print-set 42,0510,0540
(16) Print-folie med Fronius logotyp
(för testning)
(17) Print-elektrolyt svart 0,1 L
42,0510,0390
(18) Print-elektrolyt vit 0,1 L
42,0510,0391
(19) Print-brännarhållare
(20) Print-brännare
(21) Insexnyckel
Storlek 2,5 mm
(22) Print-brännarkabel
(23) Print-elektrod
Transportföre­skrifter
16
(24) 5 O-ringar
(för fastsättning av Print-filt på Print-elektroden)
(25) 20 x Print-filt
(26) Print-folie
(tillval, beställs separat från Fronius)
VIKTIGT! Före transporten:
- skruva loss rengöringselektrolyten
- töm handpumpen
- töm rengöringsbrännaren
- ta ut använda rengörings- eller Print-filtar
- rengör rengörings- och Print-elektroderna
Uppställningsvill-
Model No.
Part No.
Ser. No.
FRONIUS INTERNATIONAL GMBH
Froniusplatz 1, A-4600 Wels, Austria Phone: +43 (0)7242 241-0
MAGIC CLEANER MC 150
.........................
.........................
CAN/CSA-E60974-1: 2012
ANSI/IEC 60974-1:2008
1~
50/60Hz
IP23
U0 = 30V AC Rms - 30V DC peak
U1 = 85-260V
U2 = 0 to 30V AC/DC
P1max = 450W
L1 max = 5A
L2 = 0 to 15A
Duty (%) = 0 to 80%
kor
Användning utomhus
Apparaten kan placeras och användas utomhus enligt kapslingsklass IP23. De inbyggda elektriska delarna ska skyddas mot omedelbar väta, exempelvis våtrengöring.
Omgivningstemperatur VIKTIGT! Temperaturen vid användning och förvaring får inte underskrida följande
värden:
- utan rengöringselektrolyt: -25 °C/-13 °F
- med rengöringselektrolyt: 0 °C/32 °F
Ställ upp apparaten så att den inte värms upp av radiatorer, ugnar, direkt solljus eller andra liknande värmekällor.
SV
Varningsanvis­ningar på enhe­ten
På apparaten finns varningar och en märkskylt: Varningarna och märkskylten får inte tas bort eller målas över.
Märkskylt och varningar på apparaten
Använd ögonskydd/skyddsglasögon
Använd andningsskydd
Använd handskar
Använd skyddsutrustning enligt säkerhetsdatabladen för rengöringselektro-
lyterna som används!
Se upp! Frätande vätskor
17
Loading...
+ 39 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
