MagicCleaner 150
Bedieningshandleiding
NL
42,0426,0395,NL 002-17012022
Inhoudsopgave
Veiligheidsvoorschriften 5
Verklaring veiligheidsaanwijzingen 5
Algemeen 5
Beoogd gebruik 6
Omgevingsvoorwaarden 6
Verplichtingen van de gebruiker 6
Verplichtingen van het personeel 6
Bescherming van uzelf en derden 7
Instructies voor het correct hanteren van de reinigings en Printelektrolyten 8
Gevaren door net- en reinigingsstroom 9
EMV-maatregelen 10
Bijzondere gevaren 10
Veiligheidsmaatregelen op de opstelplaats en bij transport 11
Veiligheidsmaatregelen bij normaal gebruik 11
Inbedrijfstelling, onderhoud en reparatie 11
Veiligheidscontrole 12
Veiligheidssymbolen 12
Auteursrecht 12
Algemene informatie 13
Apparaatconcept 13
Beoogd gebruik 13
Leveringsomvang 14
Opties 15
Transportvoorschriften 17
Vereisten voor de installatielocatie 18
Waarschuwingen op het apparaat 18
Bedieningselementen, aansluitingen en mechanische componenten 19
Veiligheid 19
Bedieningselementen en aansluitingen 19
Veiligheidsaanwijzingen voor inbedrijfstelling, gebruik en onderhoud 21
Veiligheidsaanwijzingen lezen en opvolgen! 21
Veiligheidsaanwijzingen voor inbedrijfstelling, gebruik en onderhoud 21
Reinigingselektrode monteren 24
Overzicht 24
Reinigingselektrode monteren 25
Meegeleverd reinigingsvilt op reinigingselektrode plaatsen 26
Optioneel beschikbare reinigingsvilten monteren 27
Reinigingsvilt met branderhouder monteren - reinigingselektrode van 22 mm / 0,87 inch 27
Reinigingsvilt met branderhouder monteren - reinigingselektrode van 10 mm / 0,39 inch 28
Reinigingsvilt met O-ring monteren - reinigingselektrode van 35 mm / 1,38 inch 29
Reinigingsborstel monteren 30
Reinigingsborstel monteren 30
Reinigingsborstel bijstellen 31
Werkplek voorbereiden 32
Aardkabel en reinigingsbranderkabel aansluiten 32
Werkplek voorbereiden 33
Voor eerste gebruik van reinigingsbrander 33
Reinigen 34
Reinigingselektrolyt van de reinigingsbrander losschroeven 34
Reinigingsbrander in de reinigingsbranderhouder plaatsen 35
Reinigen 35
Na het reinigen 37
Polijsten 39
Algemeen 39
Reinigingsbrander in de reinigingsbranderhouder plaatsen 39
Polijsten 40
Na het polijsten 41
Printen 43
Algemeen 43
Printelektrode en Printvilt monteren 44
NL
3
Werkplek voor de Printing voorbereiden 45
Printing 46
Na de Printprocedure 47
Verzorging, onderhoud en recycling 50
Algemeen 50
Bij elke ingebruikname 50
Aan het einde van elke ploegendienst 50
Afvoeren 50
Technische gegevens 52
MagicCleaner 150 /EF 150 /CN 150 /np 52
MagicCleaner 150 MV/B 150 MV/np 53
4
Veiligheidsvoorschriften
NL
Verklaring veiligheidsaanwijzingen
WAARSCHUWING!
Duidt op een onmiddellijk dreigend gevaar.
Wanneer dit gevaar niet wordt vermeden, heeft dit de dood of zwaar lichamelijk let-
▶
sel tot gevolg.
GEVAAR!
Duidt op een mogelijk gevaarlijke situatie.
Wanneer deze situatie niet wordt vermeden, kan dit de dood of zwaar lichamelijk let-
▶
sel tot gevolg hebben.
VOORZICHTIG!
Duidt op een situatie die mogelijk schade tot gevolg kan hebben.
Wanneer deze situatie niet wordt vermeden, kan dit lichte of geringe verwondingen
▶
evenals materiële schade tot gevolg hebben.
OPMERKING!
Duidt op de mogelijkheid van minder goede resultaten en mogelijke beschadiging
van de apparatuur.
Algemeen Het apparaat is volgens de laatste stand van de techniek conform de officiële veiligheids-
eisen vervaardigd. Onjuiste bediening of misbruik levert echter gevaar op voor
- het leven van de gebruiker of dat van derden;
- het apparaat en andere bezittingen van de gebruiker;
- het efficiënt werken met het apparaat.
Alle personen die met ingebruikname, bediening, onderhoud en reparatie van het apparaat te maken hebben, moeten:
- beschikken over de juiste kwalificaties;
- deze gebruiksaanwijzing volledig lezen en exact opvolgen.
De gebruiksaanwijzing moet worden bewaard op de plaats waar het apparaat wordt gebruikt. Naast de gebruiksaanwijzing moet bovendien de overkoepelende en lokale regelgeving ter voorkoming van ongevallen en ter bescherming van het milieu worden nageleefd.
Alle aanwijzingen met betrekking tot veiligheid en gevaren op het apparaat:
- in leesbare toestand houden;
- niet beschadigen;
- niet verwijderen;
- niet afdekken, afplakken of overschilderen.
Verhelp alle storingen die de veiligheid kunnen beïnvloeden voordat u het apparaat in
gebruik neemt.
Uw veiligheid staat op het spel!
5
Beoogd gebruik Het apparaat is uitsluitend bestemd voor werkzaamheden overeenkomstig het bedoelde
gebruik.
De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ander of aanvullend gebruik.
Tot het beoogde gebruik behoort ook:
- Het volledig lezen en begrijpen van de gebruiksaanwijzing
- Het opvolgen van alle instructies, veiligheids- en gevaarwaarschuwingen
- Het tijdig uitvoeren van inspectie- en onderhoudswerkzaamheden
Het apparaat is ontworpen voor gebruik in industrie- en productieomgevingen. De fabrikant is niet verantwoordelijk voor schade die ontstaat door gebruik in woonomgevingen.
De fabrikant aanvaardt evenmin aansprakelijkheid voor gebrekkige of onjuiste resultaten.
Omgevingsvoorwaarden
Verplichtingen
van de gebruiker
Het gebruik of opslaan van het apparaat buiten het aangegeven bereik geldt niet als beoogd gebruik. De fabrikant is niet aansprakelijk voor hieruit voortvloeiende schade.
Temperatuurbereik van de omgevingslucht:
- Tijdens het lassen: 0 °C tot + 40 °C (32 °F tot 104 °F)
- Bij transport en opslag: -20 °C tot + 55 °C (-4 °F tot 131 °F)
OPMERKING!
Het minimum temperatuurbereik tijdens het transport en de opslag heeft alleen betrekking op het apparaat en de accessoires, niet op de reinigings- en Printelektrolyten.
Relatieve luchtvochtigheid:
- tot 50% bij 40 °C (104 °F)
- tot 90% bij 20 °C (68 °F)
Omgevingslucht: vrij van stof, zuren, bijtende gassen of stoffen
Hoogte boven de zeespiegel: max. 2.000 m (6.561 ft. 8,16 in.)
De gebruiker is verplicht uitsluitend personen met het apparaat te laten werken die:
- op de hoogte zijn van de fundamentele voorschriften over arbeidsveiligheid en ongevallenpreventie, en vertrouwd zijn met de bediening van het apparaat
- deze bedieningshandleiding, met name het hoofdstuk "Veiligheidsvoorschriften",
hebben gelezen en begrepen, en dit door het zetten van hun handtekening hebben
bevestigd
- voldoende gekwalificeerd zijn voor de werkzaamheden die zij uitvoeren.
Verplichtingen
van het personeel
6
Er moet regelmatig worden gecontroleerd of het personeel in voldoende mate veiligheidsbewust werkt.
Alle personen die met het apparaat moeten werken, verplichten zich vóór aanvang van
de werkzaamheden:
- de fundamentele voorschriften over arbeidsveiligheid en ongevallenpreventie na te
leven
- deze bedieningshandleiding, met name het hoofdstuk "Veiligheidsvoorschriften", te
lezen, en door het zetten van hun handtekening te bevestigen dat zij deze hebben
begrepen en zullen naleven.
Voordat personen die met het apparaat werken, de werkplek verlaten, dienen zij na te
gaan of er ook tijdens hun afwezigheid geen persoonlijk letsel of materiële schade kan
ontstaan.
NL
Bescherming van
uzelf en derden
Bij het werken met het apparaat stelt u zich bloot aan talrijke gevaren, zoals:
- Irritatie of brandwonden aan de huid als gevolg van contact met reinigingselektrolyt
of printelektrolyt
- Gevaar voor ernstig oogletsel door contact met reinigings- of Printelektrolyt
- Algemene gevaren bij het hanteren van chemicaliën
Lees de veiligheidsinformatiebladen van de reinigings- en Printelektrolyten!
- Gevaar van elektrische schokken door net- en reinigingsstroom
- Schadelijke dampen
Personen die tijdens het reinigen bezig zijn met het werkstuk, moeten geschikte werkkleding dragen met de volgende eigenschappen:
- Bestand tegen zuren en chemicaliën
- Isolerend en droog
- Het hele lichaam bedekkend, onbeschadigd en in goede toestand
Onder het dragen van werkkleding wordt onder meer verstaan:
- Nauwsluitende veiligheidsbril (oogbescherming)
- Stevige schoenen die ook onder vochtige omstandigheden isoleren
- Beschermende handschoenen (handbescherming): ondoorlaatbaar, bestand tegen
zuren en chemicaliën
- Bescherming van de ademhalingswegen
De vereiste staat van de werkkleding en de beschermende maatregelen staan vermeld
op het veiligheidsinformatieblad van de reinigings- en printelektrolyten.
Trek met reinigingsmiddel verontreinigde werkkleding onmiddellijk uit!
- Niet eten of drinken tijdens het werken met het apparaat
- Houd reinigings- en printelektrolyten uit de buurt van voedsel, dranken en voer
- Was uw handen voor de pauze en aan het einde van het werk
7
Houd mensen, vooral kinderen, zwangere vrouwen en zieken, uit de buurt van de apparaten en het werkproces tijdens het gebruik. Als er zich desondanks nog personen in de
omgeving bevinden:
- Informeer hen over alle gevaren
- Stel geschikte veiligheidsmiddelen ter beschikking
of
- Installeer geschikte beschermwanden resp. beschermgordijnen
Instructies voor
het correct hanteren van de reinigings en Printelektrolyten
Neem de volgende punten in acht bij het hanteren van de reinigings- en printelektrolyten.
Raadpleeg de respectieve veiligheidsinformatiebladen voor de exacte gegevens. De huidige veiligheidsinformatiebladen zijn te vinden onder de volgende koppeling:
www.fronius.com/magiccleaner
Maatregelen voor eerste hulp
- Na inademen voor frisse lucht zorgen. Neem bij klachten contact op met een arts
- Na huidcontact onmiddellijk wassen met water en zeep en goed naspoelen. Als de
huid geïrriteerd blijft, neem dan contact op met een arts
- Bij inslikken geen braken opwekken, mond spoelen en veel water drinken, onmiddellijk contact opnemen met een arts
- Na contact met de ogen het geopende oog gedurende enkele minuten onder stromend water afspoelen (oogdouche) en contact opnemen met een arts.
Indien aanwezig, contactlenzen verwijderen en verder spoelen
Opslag / bewaren
- Alleen verpakking gebruiken die speciaal zijn goedgekeurd voor de reinigingsmiddelen
- De verpakking gesloten houden
- Niet samen met alkaliën en metalen bewaren
- Koel en droog opslaan
- Zorgen voor een zuurbestendige vloer
- Achter slot en buiten bereik van kinderen bewaren
8
Overige aanwijzingen
- Om thermische ontleding te voorkomen, niet verwarmen (risico op vorming van giftige gassen)
- Voor noodkoeling zorgen in geval van een omgevingsbrand
- Contact met ogen, huid en slijmvliezen vermijden
- Alleen gebruiken in goed geventileerde ruimten, ademhalingsbescherming gebruiken of voor voldoende ventilatie zorgen
- Bij verdunning altijd zuur aan water toevoegen - niet andersom
- Reinigingsmiddelen of ongereinigde verpakkingen afvoeren in overeenstemming
met de nationale regelgeving. Niet bij het huisvuil gooien
- Niet in de riolering, waterlopen of het grondwater laten terechtkomen (bijv. via de bodem)
NL
Gevaren door
net- en reinigingsstroom
Een elektrische schok kan dodelijk zijn. Elke elektrische schok is in principe levensgevaarlijk.
Spanningvoerende delen binnen en buiten het apparaat niet aanraken.
Om uzelf en anderen adequaat tegen aarde- en massapotentiaal te beschermen, dient u
te zorgen voor een voldoende isolerende, droge ondergrond of afdekking. De ondergrond of afdekking moet het gebied tussen lichaam en aarde- of massapotentiaal volledig afdekken.
Alle kabels en leidingen moeten goed zijn bevestigd, onbeschadigd en geïsoleerd zijn,
en een voldoende dikke kern hebben. Loszittende verbindingen, door hitte aangetaste of
beschadigde kabels/leidingen, en kabels/leidingen met een te dunne kern direct vervangen.
Kabels en leidingen niet om uw lichaam of om lichaamsdelen wikkelen.
De net- en apparaatkabels regelmatig door een elektromonteur op een juiste werking
van de randaarde laten controleren.
Sluit het apparaat alleen aan op een wandcontactdoos met randaardecontact die deel
uitmaakt van een geaard stroomnetwerk.
Wordt het apparaat op een stroomnetwerk zonder randaarde en een wandcontactdoos
zonder randaardecontact aangesloten, dan geldt dit als ernstig nalatig. De fabrikant is
niet aansprakelijk voor hieruit voortvloeiende schade.
Indien noodzakelijk met hiertoe geschikte middelen voor voldoende aarding van het
werkstuk zorgen.
Niet-gebruikte apparaten uitschakelen.
Voor u werkzaamheden aan het apparaat uitvoert, moet u het apparaat uitschakelen en
de netstekker uit de wandcontactdoos halen.
Een duidelijk leesbaar en begrijpelijk waarschuwingsbord plaatsen om te voorkomen dat
de netstekker opnieuw in de wandcontactdoos wordt gestoken en het apparaat weer
wordt ingeschakeld.
Het apparaat mag alleen worden geopend door getrainde onderhoudstechnici.
9
EMV-maatregelen De gebruiker heeft de verantwoording ervoor te zorgen dat geen elektromagnetische sto-
ringen aan elektrische en elektronische systemen optreden.
Worden er elektromagnetische storingen geconstateerd, dan is de gebruiker verplicht
maatregelen te treffen om deze storingen op te heffen.
Controleer en beoordeel mogelijke problemen en storingsgevoeligheid van installaties in
de omgeving volgens de geldende nationale en internationale bepalingen. Het betreft bijvoorbeeld:
- Veiligheidsvoorzieningen
- Netkabels, signaalkabels en kabels voor gegevensoverdracht
- Data- en telecommunicatie-installaties
- Meet- en kalibratie-installaties
- De gezondheid van personen in de buurt, bijvoorbeeld dragers van pacemakers en
gehoorapparaten
- Dragers van pacemakers moeten zich door hun arts laten adviseren, voordat zij zich
in de onmiddellijke nabijheid van het apparaat en het reinigingsproces begeven
Elektromagnetische velden kunnen nog onbekende schade aan de gezondheid veroorzaken.
Ondersteunende maatregelen ter voorkoming van EMV-problemen:
1. Netvoeding
- Treden er, ondanks reglementaire netaansluiting op het elektriciteitsnet, elektro-
magnetische storingen op, tref dan extra maatregelen (gebruik bijvoorbeeld een
geschikt netfilter).
2. Potentiaalvereffening
3. Aarding van het werkstuk
- Breng, indien noodzakelijk, via geschikte condensatoren een aardeverbinding
tot stand.
4. Afscherming, indien noodzakelijk
- Scherm andere installaties in de omgeving af.
- Gehele installatie afschermen
Bijzondere gevaren
In brand- en explosiegevaarlijke ruimten gelden bijzondere voorschriften.
- Houd u aan de betreffende nationale en internationale bepalingen.
Apparaten voor werkzaamheden in ruimten met een verhoogd elektrisch risico (bijvoorbeeld ketels) moeten zijn voorzien van het symbool (Safety).
Metingen van de uitstoot van verontreinigende stoffen tijdens het werken met het apparaat gaven waarden te zien die onder de toelaatbare "gemiddelde werkplekconcentraties" (MAK) lagen.
Niettemin:
- Voor voldoende toevoer van frisse lucht zorgen.
- Hoofd uit de buurt van dampen die zich ontwikkelen, houden.
- Dampen die zich ontwikkelen, niet inademen of met geschikte middelen uit de werkruimte verwijderen.
Tijdens het gebruik:
- Controleren of alle afdekkingen zijn gesloten en alle zijdelen correct zijn gemonteerd.
- Alle afdekkingen en zijdelen gesloten houden.
Als het apparaat is voorzien van een draagriem of -greep, mag deze uitsluitend worden
gebruikt om het apparaat met de hand te dragen. De draagriem/-greep is niet geschikt
voor transport van het apparaat per kraan, vorkheftruck of ander mechanisch hefwerktuig.
10
Veiligheidsmaatregelen op de opstelplaats en bij
transport
Een omvallend apparaat kan resulteren in levensgevaar! Stel het apparaat op een vlakke, vaste ondergrond op. Zorg dat het apparaat stabiel staat.
- Een hellingshoek van maximaal 10° is toelaatbaar.
In brand- en explosiegevaarlijke ruimten gelden bijzondere voorschriften.
- Houd u aan de betreffende nationale en internationale bepalingen.
Zorg er door middel van instructies en controles binnen het bedrijf voor dat de omgeving
van de werkplek altijd schoon en overzichtelijk is.
Plaats en gebruik het apparaat uitsluitend volgens de op het kenplaatje aangeduide beschermingsklasse.
Bij het opstellen van het apparaat een vrije ruimte van 0,5 m (1 ft. 7,69 in.) rondom aanhouden, zodat de koellucht ongehinderd kan in- en uitstromen.
Zorg er bij het transport van het apparaat voor dat u zich houdt aan de geldende nationale en regionale richtlijnen en veiligheidsvoorschriften. Dit geldt met name voor de richtlijnen met betrekking tot potentiële gevaren bij verzending en transport.
Laat het reinigingsmiddel altijd volledig weglopen voordat u het apparaat transporteert.
Stel het apparaat na transport niet meteen in dienst, maar voer eerst een grondige visuele controle uit. Laat eventuele beschadigingen vóór de inbedrijfname door vakkundig onderhoudspersoneel repareren.
NL
Veiligheidsmaatregelen bij normaal gebruik
U mag uitsluitend met het apparaat werken als alle veiligheidsvoorzieningen volledig
operationeel zijn. Zijn de veiligheidsvoorzieningen niet volledig operationeel, dan levert
dit potentieel gevaar op voor:
- het leven van de gebruiker of dat van derden;
- het apparaat en andere bezittingen van de gebruiker;
- het efficiënt werken met het apparaat.
Laat niet volledig operationele veiligheidsvoorzieningen repareren voordat u het apparaat inschakelt.
Omzeil veiligheidsvoorzieningen nooit en stel ze nooit buiten werking.
Voordat u het apparaat inschakelt, dient u te controleren of er niemand gevaar loopt.
Controleer ten minste eenmaal per week of het apparaat zichtbare schade vertoont en of
de veiligheidsvoorzieningen naar behoren werken.
Alleen reinigings- en Printelektrolyten van Fronius zijn geschikt voor gebruik in onze apparaten.
Meng geen reinigings- en Printelektrolyten van Fronius met andere reinigingsmiddelen.
Gebruikt u toch een ander reinigingsmiddel en ontstaat hierdoor schade, dan is de fabrikant hiervoor niet aansprakelijk en vervalt elke aanspraak op garantie.
Transporteer de reinigings- en printelektrolyten uitsluitend in gesloten, originele containers.
Inbedrijfstelling,
onderhoud en reparatie
Mijd niet-originele onderdelen; hiervan kan niet worden gewaarborgd dat ze voldoende
robuust en veilig zijn geconstrueerd/geproduceerd.
11
- Gebruik alleen originele vervangingsonderdelen (dit geldt ook voor genormeerde onderdelen).
- Breng zonder toestemming van de fabrikant geen wijzigingen aan het apparaat aan.
- Onderdelen die niet in onberispelijke staat verkeren, dient u direct te vervangen.
- Geef bij bestellingen op: de exacte benaming en het onderdeelnummer volgens de
lijst van reserveonderdelen, het serienummer van uw apparaat.
Naast een kabelverbinding geven de behuizingschroeven de randaardeverbinding voor
de aarding van de behuizingonderdelen weer.
Gebruik altijd het correcte aantal originele behuizingschroeven met het aangegeven aanhaalmoment.
Veiligheidscontrole
Veiligheidssymbolen
De fabrikant raadt aan om ten minste eenmaal per 12 maanden een veiligheidscontrole
aan het apparaat uit te laten voeren.
In de volgende gevallen wordt een veiligheidscontrole door een gekwalificeerde elektromonteur aanbevolen:
- na het aanbrengen van wijzigingen
- na installatie of ombouw
- na het uitvoeren van reparaties en onderhoud
- na een periode van maximaal twaalf maanden
Voor de veiligheidscontrole dient u zich aan de geldende nationale en internationale normen en richtlijnen te houden.
Voor meer informatie over het uitvoeren van veiligheidscontroles kunt u zich wenden tot
de servicedienst. Deze verstrekt u op verzoek alle noodzakelijke documentatie.
Apparaten met CE-aanduiding voldoen aan de eisen die in de richtlijnen voor laagspanningscompatibiliteit en elektromagnetische compatibiliteit worden gesteld (zoals de relevante productnormen van de normenreeks EN 60 974).
Apparaten die zijn voorzien van het CSA-testsymbool, voldoen aan de eisen van de relevante Canadese en Amerikaanse normen.
Auteursrecht Het auteursrecht op deze handleiding berust bij de fabrikant.
Tekst en afbeeldingen komen overeen met de stand van de techniek bij het ter perse
gaan. Wijzigingen voorbehouden. Aan de inhoud van deze handleiding kan de gebruiker
geen rechten ontlenen. Hebt u een voorstel tot verbetering? Ziet u een fout in deze
handleiding? Wij zijn u dankbaar voor uw opmerkingen.
12
Algemene informatie
NL
Apparaatconcept
MagicCleaner 150
Beoogd gebruik De MagicCleaner 150 is uitsluitend bedoeld voor het elektrochemisch reinigen van edel-
staal. Elk ander of afwijkend gebruik geldt als oneigenlijk. De fabrikant is niet aansprakelijk voor de hieruit voortvloeiende schade.
Tot het beoogde gebruik behoort ook:
- Het lezen en begrijpen van deze gebruiksaanwijzing
- Het lezen en begrijpen van alle veiligheidsinformatiebladen van de reinigings- en
printelektrolyten
- Het tijdig uitvoeren van inspectie- en onderhoudswerkzaamheden
De MagicCleaner 150 is een apparaat
voor het elektrochemisch behandelen van
de oppervlakte van edelstaal.
U kunt de volgende oppervlaktebehandelingen uitvoeren:
- Verwijderen van oxiden en brandplekken na lassen en snijden.
- Polijsten van lasnaden
- Printen - elektrochemische oppervlaktebedrukkingen
(optioneel)
13
Leveringsom-
*
(1)
(2)
(3)
(4) (5)
(6) (7) (10)(8)
(9)
(11) (12)
vang
(1) Borstelinzetstuk
(2) Reinigingsbrander
(3) Reinigingsbranderhouder
(4) Reinigingsbranderkabel
(5) MagicCleaner 150
(6) Aardkabel met bajonetstekker
(7) Reinigingselektrode
(8) 3 reinigingsvilten
(9) Reinigingselektrode
(10) 3 reinigingsvilten
(11) Adapter voor reinigingsborstel
(12) Reinigingsborstel
* Het reinigingselektrolyt is niet in de leveringsomvang inbegrepen.
Niet afgebeeld:
- Inbussleutel 2,5 mm / 0,10 inch
- deze gebruiksaanwijzing
- Doos met kleine onderdelen
10 mm / 0,39 inch
10 mm / 0,39 inch
22 mm / 0,87 inch
22 mm / 0,87 inch
14
Opties
(1) (2)
(3) (4)
(5)
(7) (8)
(9)
(6) (13)
(12)
(11)
(10) (14)
(15)
+
red
b
lue
NL
(1) Adapter voor reinigingsborstel
42,0510,0531
(2) 5 reinigingsborstels
42,0510,0510
(3) Reinigingselektrode
22 mm / 0,87 inch
42,0510,0500
(4) 10 reinigingsvilten
22 mm / 0,87 inch
42,0510,0501
(5) Reinigingselektrode
10 mm / 0,39 inch
42,0510,0506
(6) 10 reinigingsvilten
10 mm / 0,39 inch
42,0510,0507
(7) Reinigingselektrode
22 mm / 0,87 inch / 70°
42,0510,0502
(8) 10 reinigingsvilten
22 mm / 0,87 inch / 70°
42,0510,0503
(9) Reinigingselektrode
10 mm / 0,39 inch / 70°
42,0510,0508
(10) 10 reinigingsvilten
10 mm / 0,39 inch / 70°
42,0510,0509
(11) Reinigingselektrode
35 mm / 1,38 inch
42,0510,0504
(12) 10 reinigingsvilten
35 mm / 1,38 inch
42,0510,0505
+
1 O-ring
D=27,08 x d=23,52 mm /
D=1,07 x d=0,93 inch
15
(13) 6 reinigingselektrolyten blauw 0,1 l
42,0510,0381
(14) 6 reinigingselektrolyten rood 0,1 l
42,0510,0380
(15) Neutralisator
Spuitfles van 1 l ...42,0510,0385
Bus van 5 l ... 42,0510,0386
16
(16)
(17) (18) (19)
(20) (21) (22)
(24)
(23)
(25)
ABC- 123
(26)
Printset 42,0510,0540
(16) Printfolie met Fronius-logo
(voor tests)
(17) Printelektrolyt zwart 0,1 l
42,0510,0390
NL
Transportvoorschriften
(18) Printelektrolyt wit 0,1 l
42,0510,0391
(19) Printbranderhouder
(20) Printbrander
(21) Inbussleutel
SW 2,5 mm
(22) Printbranderkabel
(23) Printelektrode
(24) 5 O-ringen
(voor bevestiging van het Printvilt op de Printelektrode)
(25) 20 x Printvilt
(26) Printfolie
(optie, apart bestellen bij Fronius)
BELANGRIJK! Vóór het transport:
- Het reinigingselektrolyt losschroeven
- De handpomp leegmaken
- De reinigingsbrander leegmaken
- De gebruikte reinigings- of Printvilten verwijderen
- De reinigings- en Printelektrode reinigen
17
Vereisten voor de
Model No.
Part No.
Ser. No.
FRONIUS INTERNATIONAL GMBH
Froniusplatz 1, A-4600 Wels, Austria
Phone: +43 (0)7242 241-0
MAGIC CLEANER MC 150
.........................
.........................
CAN/CSA-E60974-1: 2012
ANSI/IEC 60974-1:2008
1~
50/60Hz
IP23
U0 = 30V AC Rms - 30V DC peak
U1 = 85-260V
U2 = 0 to 30V AC/DC
P1max = 450W
L1 max = 5A
L2 = 0 to 15A
Duty (%) = 0 to 80%
installatielocatie
Gebruik in de buitenlucht
Het apparaat kan overeenkomstig beschermingsklasse IP23 buiten worden opgesteld en
gebruikt. De geïnstalleerde elektrische onderdelen moeten echter worden beschermd tegen directe blootstelling aan vocht, bijv. externe natte reiniging.
Omgevingstemperatuur
BELANGRIJK! De bedrijfs- en opslagtemperatuur mag niet lager zijn dan de volgende
temperaturen:
- Zonder reinigingselektrolyt: -25 °C / -13 °F
- Met reinigingselektrolyt: 0 °C / 32 °F
Plaats het apparaat zodanig dat het niet extra wordt verwarmd door warmtebronnen zoals radiatoren, verwarmings- of gloeiovens, direct zonlicht.
Waarschuwingen
op het apparaat
Het apparaat is voorzien van waarschuwingsstickers en een kenplaatje.
De waarschuwingsstickers en het kenplaatje mogen niet worden verwijderd of overschilderd.
Kenplaatje en waarschuwingsstickers op het apparaat
Oogbescherming / veiligheidsbril gebruiken
18
Ademhalingsbescherming gebruiken
Handschoenen gebruiken
Gebruik de beschermingsmiddelen volgens het veiligheidsinformatieblad
van de gebruikte reinigingselektrolyten!
Voorzichtig! Bijtende vloeistoffen
Bedieningselementen, aansluitingen en mechani-
(1)
(2) (3) (4)
(5)
(6)
(7) (8)
-
+
sche componenten
Veiligheid
Gevaar door onjuiste bediening.
Ernstig letsel en zware materiële schade mogelijk.
▶
▶
Bedieningselementen en aansluitingen
GEVAAR!
Beschreven functies pas gebruiken nadat deze gebruiksaanwijzing volledig is gelezen en begrepen.
Beschreven functies pas gebruiken nadat alle gebruiksaanwijzingen van de systeemcomponenten (in het bijzonder de veiligheidsvoorschriften) volledig zijn gelezen
en begrepen!
NL
Bedieningspaneel
(1) Reinigingsvermogensregelaar
1 ... Laag reinigingsvermogen
2 ... Middelhoog reinigingsvermogen
3 ... Hoog reinigingsvermogen
Het reinigingsvermogen kan alleen op de reinigingsvermogensregelaar worden
ingesteld als de bedrijfsmodusregelaar in de stand AC of DC staat.
(2) LED te hoge temperatuur
Brandt bij oververhitting van het apparaat.
Het bedrijf wordt onderbroken en kan pas nadat het apparaat is afgekoeld, worden hervat
(3) Power-LED
Brandt wanneer de netvoeding is ingeschakeld en wanneer het apparaat is ingeschakeld
Voorkant/ achterkant
19
(4) Bedrijfsmodusregelaar
(15)
(14)
(13)
(12)
(11)
(10)
(9)
AC ... CLEAN - reinigen van lasnaden
DC ... POLISH - polijsten van lasnaden
I ... BRUSH - gebruiken van reinigingsborstel
(bijvoorbeeld in geval van smalle of moeilijk toegankelijke onderdelen)
• ... PRINT - donkerdere bedrukking
o ... PRINT - lichtere bedrukking
(5) (-)-stroombus
Voor de aansluiting van de reinigingsbranderkabels
(6) (+)-stroombus
Voor de aansluiting van de aardkabel
(7) Netkabel met trekontlasting
Afhankelijk van het type apparaat
(8) Netschakelaar
Reinigingsbrander + reinigingsbranderhouder
(9) Reinigingselektrolyt 0,1 l
Voor vastschroeven aan de reinigingsbrander
(10) Reinigingsbrander
of
Printbrander
(11) Reinigingsbranderhouder
of
Printbranderhouder
(12) Handpomp
Voor de toevoer van het reinigingselektrolyt (alleen voor reinigingsbrander)
(13) Bevestigingsschroef
(14) Reinigingselektrode
of
Reinigingsborstel met adapter
Printelektrode
20
(15) Reinigingsvilt
of
Printvilt
Veiligheidsaanwijzingen voor inbedrijfstelling, gebruik en onderhoud
Veiligheidsaanwijzingen lezen
en opvolgen!
Veiligheidsaanwijzingen voor inbedrijfstelling,
gebruik en onderhoud
De volgende veiligheidsaanwijzingen geven informatie over gevaren die zich voordoen
bij het werken met en aan het apparaat.
BELANGRIJK! Lees en volg deze veiligheidsaanwijzingen voor en tijdens alle installatie-, reinigings-, polijst-, print- en onderhoudswerkzaamheden zorgvuldig!
Volg de onderstaande veiligheidsvoorschriften voor alle werkzaamheden die in dit
document worden beschreven!
GEVAAR!
Gevaar door onjuiste bediening!
Ernstig letsel en zware materiële schade mogelijk.
Beschreven functies pas gebruiken nadat deze gebruiksaanwijzing volledig is gele-
▶
zen en begrepen.
Beschreven functies pas gebruiken nadat alle gebruiksaanwijzingen van de sys-
▶
teemcomponenten (in het bijzonder de veiligheidsvoorschriften eb de veiligheidsinformatiebladen van het reinigingselektrolyt) volledig zijn gelezen en begrepen!
NL
GEVAAR!
Gevaar door elektrische stroom!
Dit kan ernstig letsel en schade aan eigendommen veroorzaken.
Voor aanvang van de installatiewerkzaamheden het apparaat uitschakelen en van
▶
het elektriciteitsnet loskoppelen.
Het apparaat tegen opnieuw inschakelen beveiligen.
▶
GEVAAR!
Gevaar door schadelijke dampen!
Bij het werken met het apparaat ontstaan dampen die zeer schadelijk zijn voor het menselijk lichaam en die ademhalingsmoeilijkheden, aandoeningen aan de luchtwegen en
ander lichamelijk letsel kunnen veroorzaken.
Dampen niet inademen
▶
Tijdens het werken met het apparaat het hoofd uit de buurt van het werkgebied en
▶
de dampen die vrijkomen, houden
Ventilatie en ademhalingsbescherming gebruiken
▶
21
VOORZICHTIG!
Gevaar door lekkend reinigings- of Printelektrolyt!
Dit kan letsel of schade aan eigendommen veroorzaken.
Veiligheidsinformatiebladen van de reinigings- en Print-elektrolyten in acht nemen
▶
Reinigingselektrolyt altijd met de opening naar boven op de reinigingsbrander vast-
▶
schroeven
Beschermingsmiddelen volgens het veiligheidsinformatieblad van de gebruikte reini-
▶
gings- of Printelektrolyten gebruiken
Ervoor zorgen dat de reinigings- of Printelektrolyten niet in contact komen met kle-
▶
ding of lichaamsdelen.
VOORZICHTIG!
Gevaar door gemorste, gelekte of niet
opgevangen chemicaliën!
Dit kan lichamelijk letsel, milieuschade of
schade aan eigendommen veroorzaken.
Voor reinigings-, polijst- of Print-werk-
▶
zaamheden een zuurbestendige lekbak gebruiken.
Ervoor zorgen dat de reinigings- of
▶
Printelektrolyten niet ongecontroleerd
weg kunnen lekken.
VOORZICHTIG!
Gevaar door onder spanning staande reinigingselektroden, reinigingsborstels en
Printelektroden!
Dit kan beschadiging van het werkstuk en de reinigings- of Printelektrode veroorzaken.
Zodra het netkabel van de MagicCleaner 150 op het elektriciteitsnet wordt aangesloten
en het apparaat wordt ingeschakeld, vloeit er stroom door de reinigingselektrode, reinigingsborstel of Printelektrode.
Reinigingsbrander of Printbrander op een geïsoleerde plaats, bijvoorbeeld in de rei-
▶
nigingsbranderhouder bewaren!
VOORZICHTIG!
Gevaar voor verwonding door hete werkstukoppervlakken en hete reinigings- of
printelektroden!
Werkstukoppervlakken, reinigingselektroden en Printelektroden kunnen tijdens het gebruik temperaturen bereiken van meer dan 100 °C / 212 °F. Dit kan brandwonden veroorzaken.
Werkstukoppervlakken, reinigings- en Printelektroden tijdens het gebruik niet aanra-
▶
ken
Werkstukoppervlakken, reinigings- en Printelektroden alleen in afgekoelde toestand
▶
aanraken
22
OPMERKING!
Kortsluiting tussen de blanke reinigings- of printelektrode en het werkstuk kan het
reinigingsresultaat, het printresultaat en/of het oppervlak van het werkstuk nadelig
beïnvloeden!
Controleren of het reinigings- of Printvilt geen gaten of doorgesleten plekken heeft
▶
Reinigings- of Printvilt volledig op de reinigings- of printelektrode schuiven
▶
Controleren of de punt van de reinigings- of Printelektrode volledig wordt door het
▶
reinigings- of printvilt wordt bedekt
Indien nodig, het reinigings- of Printvilt altijd door middel van een O-ring of rubberen
▶
ring vastzetten (zie ook vanaf pagina 27)
OPMERKING!
Het reinigingsvilt of de reinigingsborstel moeten altijd doordrenkt zijn met reinigingselektrolyt, anders wordt de levensduur verkort.
Als het reinigingsvilt of de reinigingsborstel brand- of barstplekken vertonen, moeten
▶
ze worden vervangen.
Zorg ervoor dat de reinigingselektrode en het werkstuk geen contact maken zonder
▶
reinigingsvilt.
OPMERKING!
Om beschadiging van het te behandelen werkstuk en verbranding van het reinigingsvilt door een te hoog reinigingsvermogen te voorkomen:
Voorbereidende tests op materiaalmonsters uitvoeren
▶
Altijd voldoende reinigingselektrolyt gebruiken
▶
NL
OPMERKING!
Een onjuist Printprocedure kan leiden tot beschadiging van het werkstukoppervlak!
Tijdens het Printgebruik ervoor zorgen dat de Printelektrode niet in direct contact
▶
staat met het werkstuk.
De Printelektrode mag alleen op de Printfolie worden bewogen.
Printelektrolyten niet mengen.
▶
Na het Printprocedure de Printbrander met de Printelektrode niet op het werkstuk
▶
plaatsen. Printbrander op de printbranderhouder plaatsen of het apparaat van te voren uitschakelen!
23
Reinigingselektrode monteren
22 mm / 0.87 inch
22 mm / 0.87 inch / 70°
35 mm / 1.38 inch
10 mm / 0.39 inch
10 mm / 0.39 inch / 70°
Overzicht Voor het reinigen en polijsten zijn de volgende reinigingselektroden beschikbaar:
24
Reinigingselek-
1
1
*
**
1
2
2,5 Nm
1.84 lb-ft
trode monteren
1
BELANGRIJK! Let er bij het plaatsen van de reinigingselektrode op dat de kunststof
buis (*) in de boring (**) op de reinigingsbrander wordt geplaatst.
2
NL
3
25
Meegeleverd reinigingsvilt op reinigingselektrode
plaatsen
De MagicCleaner 150 wordt geleverd met 3 reinigingsvilten voor de twee reinigingselektroden van elk 10 mm / 0,39 inch en 22 mm / 0,87 inch.
Deze reinigingsvilten hebben de vorm van een zakje en worden over de reinigingselektroden geschoven. Bevestiging door middel van een O-ring of een rubberen ring is niet
nodig.
1
Reinigingsvilt op reinigingselektrode 10 mm / 0,39
inch plaatsen
Het reinigingsvilt wordt op dezelfde manier
op de reinigingselektrode van 22 mm /
0,87 inch geplaatst.
26
Optioneel beschikbare reinigingsvilten monteren
1
1
1
1
NL
Reinigingsvilt
met branderhouder monteren reinigingselektrode van 22 mm /
0,87 inch
Alternatieve montagemogelijkheid als andere dan de meegeleverde reinigingsvilten worden gebruikt voor de reinigingselektrode van 22 mm / 0,87 inch.
1
3
2
4
5
Andere reinigingsvilten, O-ringen en brede
rubberen ringen zijn optioneel verkrijgbaar
bij Fronius.
27
Reinigingsvilt
1
1
1
1
met branderhouder monteren reinigingselektrode van 10 mm /
0,39 inch
Alternatieve montagemogelijkheid als andere dan de meegeleverde reinigingsvilten worden gebruikt voor de reinigingselektrode van 10 mm / 0,39 inch.
1
2
3
5
4
Andere reinigingsvilten, O-ringen en brede
rubberen ringen zijn optioneel verkrijgbaar
bij Fronius.
28

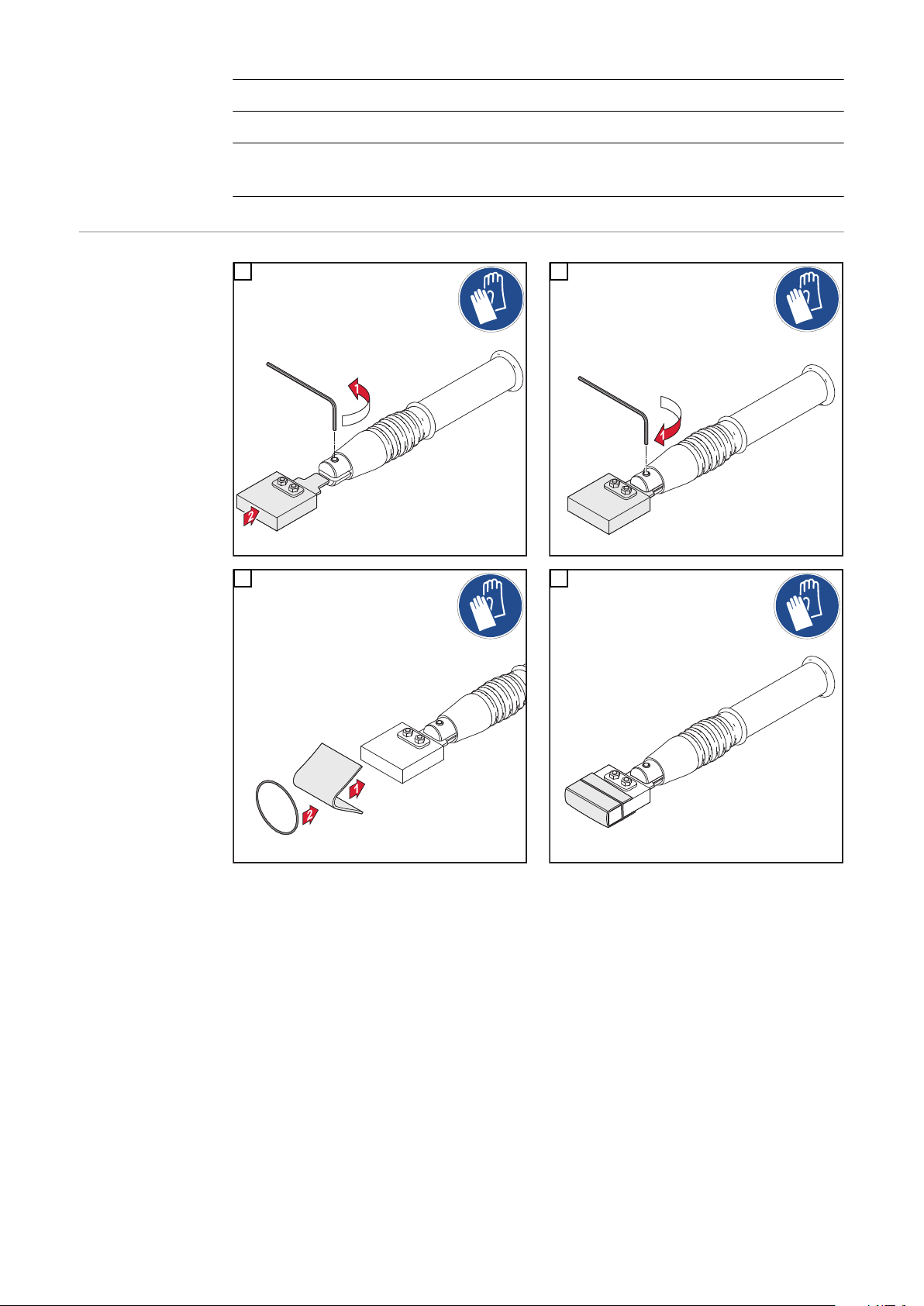

Reinigingsvilt
met O-ring monteren - reinigingselektrode van 35
mm / 1,38 inch
Montagemogelijkheid van het reinigingsvilt voor de reinigingselektrode 35 mm / 1,38
inch.
1 2
Andere reinigingsvilten, O-ringen en brede rubberen ringen zijn optioneel verkrijgbaar bij
Fronius.
NL
29
Reinigingsborstel monteren
1
1
2
1
*
**
1
2
max. 15 mm
max. 0.59 inch
2,5 Nm
1.84 lb-ft
Reinigingsborstel
monteren
1
2
BELANGRIJK! Let er bij het plaatsen van de reinigingsborstel op dat de kunststof buis
(*) in de boring (**) op de reinigingsbrander wordt geplaatst.
3
30
4
BELANGRIJK! De vezels van de reini-
gingsborstel mogen niet meer dan 15
mm / 0,59 inch uit het borstelhuis steken.
Reinigingsborstel
max. 15 mm
max. 0.59 inch
1
bijstellen
1
OPMERKING!
Als de vezels versleten of kort zijn,
schuift u het borstelhuis in de richting
van de reinigingsbrander.
Schuif het borstelhuis alleen terug als
▶
de reinigingsborstel op de reinigingsbrander is gemonteerd.
De eerste paar keer dat u het borstel-
▶
huis terugschuift, kan meer kracht nodig zijn.
De vezels van de reinigingsborstel
▶
mogen niet meer dan 15 mm / 0,59
inch uit het borstelhuis steken.
NL
31
Werkplek voorbereiden
1
2
Aardkabel en reinigingsbranderkabel aansluiten
1
2
32
Werkplek voorbereiden
OPMERKING!
Bereid de werkplek zodanig voor dat de reinigings-, polijst- of Printprocedure en
de eindbewerkingen niet onderbroken hoeven te worden.
Een zuurbestendige opvangbak klaarzetten voor overtollig of druppelend reinigings-
▶
of Printelektrolyt
Beschermmiddelen verstrekken / aantrekken
▶
Reinigings- of Printelektrolyt verstrekken, ook om te vervangen
▶
Ervoor zorgen dat de reinigings- of Printelektrolyten niet ongecontroleerd weg kun-
▶
nen lekken
Passende reinigings- of Printvilten verstrekken, ook om te vervangen
▶
Neutralisator binnen handbereik bewaren
▶
Doeken klaarmaken (voor verwijderen van overtollig reinigings- of Printelektrolyt en
▶
voor de eindreiniging)
Containers klaarzetten voor het afvoeren van doeken bevochtigd met reinigings- of
▶
Printelektrolyt en gebruikt reinigings- of Printvilt
Ventilatie inrichten
▶
Reinigingselektrode en reinigingsvilt of Printelektrode en Printvilt monteren
▶
Stroomvoorziening inschakelen, de afstand tot het stopcontact controleren (eventu-
▶
eel zorgen voor een verlengkabel)
NL
Voor eerste gebruik van reinigingsbrander
OPMERKING!
Reinigingsbranders worden voor levering getest en met glycol gevuld.
Voor het eerste gebruik de reinigingsbrander goed leegpompen met de handpomp
▶
om eventuele glycolresten te verwijderen.
33
Reinigen
2
1
2
1
Reinigingselektrolyt van de reinigingsbrander
losschroeven
GEVAAR!
Gevaar door onjuiste gebruik!
Dit kan ernstig letsel, schade aan eigendommen en milieuschade veroorzaken.
Veiligheidsinformatiebladen van reinigingselektrolyt in acht nemen!
▶
Veiligheidsaanwijzingen vanaf pagina 21 in acht nemen!
▶
Voor de reiniging zijn de volgende reinigingselektrolyten beschikbaar:
Reinigingselektrolyt blauw 0,1 l
voor het reinigen van lasnaden
Reinigingselektrolyt rood 0,1 l
voor het reinigen van lasnaden, met hoge reinigingssnelheid
1
2
34
Reinigingsbran-
1
1
2
2
1
2
der in de reinigingsbranderhouder plaatsen
Reinigingsbrander met gemonteerde reinigingselektrode in de reinigingsbranderhouder
plaatsen
1
Reinigingsbrander met gemonteerde reinigingsborstel in de reinigingsbranderhouder
plaatsen
1
NL
Reinigen
1
35
1
1
1
1
2
1
1
1
2
4 - 5 x / 2 - 3 se
c.
2 - 3 sec.
2
1
2
2
1
2
2 - 3 sec.
3
AC / CLEAN ... voor reinigen met reinigingselektrode
BRUSH ... voor reinigen met reinigingsborstel
4
6
Met toenemend reinigingsvermogen zijn hogere reinigingssnelheden mogelijk.
5
Druk bij elk eerste gebruik 4 - 5 keer op de handpomp met tussenpozen van 2 - 3 seconden
36
Reinigingselektrode | Reinigingsborstel
OPMERKING!
1
1
2
1
Na het reinigen
Neem de volgende punten in acht voor een probleemloze reiniging:
Elke 2 - 3 seconden op de handpomp drukken om reinigingselektrolyt toe te voeren.
▶
Een hoger reinigingsvermogen vereist meer reinigingselektrolyt, omdat de reinigingselektrode en het werkstuk heter worden en het reinigingselektrolyt sneller verdampt
Bij het reinigen met het reinigingsvilt lichte druk op de lasnaad uitoefenen
▶
Als het bedrijfsgeluid toeneemt ("kraken"), wordt te weinig reinigingselektrolyt ge-
▶
bruikt. Beter in een plas reinigen dan te droog
De reinigingsborstel altijd loodrecht op de lasnaad en altijd met reinigingselektrolyt
▶
bevochtigd houden.
Lichte druk op het te reinigen gebied uitoefenen
Bij het reinigen met de reinigingsborstel kunnen vonken, kan schuimvorming en kan
▶
een harder werkingsgeluid optreden - dit is normaal
1
NL
Reinigingselektrode | Reinigingsborstel ...
in de reinigingsbranderhouder plaatsen
2
Apparaat uitschakelen
3
37
BELANGRIJK! Voor een optimaal reinigingsresultaat het overtollige reinigingselektrolyt
1
2
*
**
1
2
verwijderen om witte vlekken als gevolg van resten reinigingselektrolyt te voorkomen.
Tot slot het oppervlak met de neutralisator reinigen.
4
* Overtollig reinigingselektrolyt
5
** Nieuwe microvezeldoek
BELANGRIJK!
- Met reinigingselektrolyt bevochtigde doeken niet bij het huisvuil gooien!
- Met reinigingselektrolyt bevochtigde doeken volgens de regionale voorschriften afvoeren!
Lees de veiligheidsinformatiebladen van het reinigingselektrolyt!
- Lege reinigingselektrolytbuizen niet bijvullen!
- Reinigingselektrolytbuizen na gebruik van de reinigingsbrander losschroeven, luchtdicht afsluiten en een etiket op de buis aanbrengen.
- Na afloop van de werkzaamheden het reinigingsvilt van de reinigingselektrode verwijderen.
38
Polijsten
1
NL
Algemeen
GEVAAR!
Gevaar door onjuiste gebruik!
Dit kan ernstig letsel, schade aan eigendommen en milieuschade veroorzaken.
Veiligheidsinformatiebladen van reinigingselektrolyt in acht nemen!
▶
Veiligheidsaanwijzingen vanaf pagina 21 in acht nemen!
▶
Elektrochemisch polijsten van lasnaden wordt uitgevoerd met:
Reinigingselektrolyt rood 0,1 l
42,0510,0380
Toevoer van reinigingselektrolyt via de reinigingsbrander en de handpomp.
OPMERKING!
Voor het polijsten worden dezelfde reinigingselektroden gebruikt als voor het reinigen.
De reinigingselektrode en het reinigingsvilt worden gemonteerd zoals beschreven op
▶
pagina 25.
De voorbereiding van de werkplek voor het polijsten is dezelfde als die voor het rei-
▶
nigen (zie pagina 33).
Reinigingsbrander in de reinigingsbranderhouder plaatsen
Reinigingsbrander met gemonteerde reinigingselektrode in de reinigingsbranderhouder
plaatsen
1
39
Polijsten Voorwaarde:
2
1
2
1
1
1
1
1
1
2
4 -
5
x / 2 - 3 sec.
- Reinigingselektrode en reinigingsvilt op de reinigingsbrander gemonteerd
(zie vanaf pagina 25)
- Reinigingselektrolyt rood 0,1 l op reinigingsbrander vastgeschroefd
(zie vanaf pagina 34)
1
2
DC / POLISH ... Polijsten
4
3
Polijsten met maximumvermogen
5
40
2 - 3 sec.
1
2
2
6
1
1
1
2
*
**
1
2
OPMERKING!
Bij het polijsten met de reinigingselek-
▶
trode lichte druk op de lasnaad uitoe-
NL
fenen
Na het polijsten
1
Apparaat uitschakelen
3
2
BELANGRIJK! Voor een optimaal reinigingsresultaat ten slotte het overtollige reinigings-
elektrolyt verwijderen om witte vlekken als gevolg van resten reinigingselektrolyt te voorkomen.
Tot slot het oppervlak met de neutralisator reinigen.
4
* Overtollig reinigingselektrolyt
5
** Nieuwe microvezeldoek
41
BELANGRIJK!
- Met reinigingselektrolyt bevochtigde doeken niet bij het huisvuil gooien!
- Met reinigingselektrolyt bevochtigde doeken volgens de regionale voorschriften afvoeren!
Lees de veiligheidsinformatiebladen van het reinigingselektrolyt!
42
Printen
(1)
(2)
(3) (4)
(5) (6)
(7)
(9)
(8)
(10)
ABC- 123
(11)
NL
Algemeen
GEVAAR!
Gevaar door onjuiste gebruik!
Dit kan ernstig letsel, schade aan eigendommen en milieuschade veroorzaken.
Veiligheidsinformatiebladen van de printelektrolyt in acht nemen!
▶
Veiligheidsaanwijzingen vanaf pagina 21 in acht nemen!
▶
Met de MagicCleaner 150 kunnen elektrochemische oppervlaktebedrukkingen op edelstaal worden aangebracht. Met behulp van een individueel aanpasbare Printfolie kunnen
bijvoorbeeld logo's, grafieken, teksten, cijfers enz. op het oppervlak worden geprint.
Het bedrukken op edelstaal kan zowel licht als donker worden uitgevoerd.
Voor het bedrukken van edelstaal is de Printset vereist:
Printset 42,0510,0540
(1) Printfolie met Fronius-logo
(voor tests)
(2) Printelektrolyt zwart 0,1 l
42,0510,0390
(3) Printelektrolyt wit 0,1 l
42,0510,0391
(4) Printbranderhouder
(5) Printbrander
(6) Inbussleutel
SW 2,5 mm
(7) Printbranderkabel
(8) Printelektrode
43
(9) O-ring
(10) 20 x Printvilt
(11) Printfolie
(optie, apart bestellen bij Fronius)
Printelektrode en
Printvilt monteren
1 2
3 4
44
Werkplek voor de
Printing voorbereiden
Verdere voorbereidingsstappen, zie "Werkplek voorbereiden" vanaf pagina 33.
1
2
NL
3
45
Printing
2
1
2
1
1
1
1
Printing
electrolyte
1
2
Print - donker bedrukken
Print - lichter bedrukken
Het vermogen voor de Printprocedure
wordt automatisch door het apparaat ingesteld. De instellingen op de reinigingsvermogensregelaar hebben geen invloed op
de Printprocedure.
BELANGRIJK! Afhankelijk van de Printprocedure het juiste Printelektrolyt gebruiken:
- Printelektrolyt zwart 0,1 l ... voor donker bedrukken
- Print-elektrolyt wit 0,1 l ... voor licht bedrukken
- Print-elektrolyten niet mengen
3
Het eenmaal bevochtigen van het Printvilt
is voldoende voor maximaal 15 Printprocedures achter elkaar.
46
OPMERKING!
1
2
1
Na de Printprocedure
Bij gebruik van een nieuwe Printfolie of bij schakelen naar de Print-modus moet u
eerst een testbedrukking uitvoeren!
4
Printfolie op het te printen werkstuk positioneren en bevestigen
Printelektrode met Printvilt meerdere keren langs de Printfolie leiden
1
NL
2
47
1
3
3
Neutr
a
lizer
*
**
4
* Als alternatief voor de neutralisator kan een met helder water bevochtigde micro-
vezeldoek worden gebruikt.
5
** Nieuwe, droge microvezeldoek
48
2
Neutralizer
**
6
** Nieuwe, droge microvezeldoek - beide zijden van de Printfolie reinigen;
Als alternatief voor de neutralisator kan helder water worden gebruikt.
NL
49
Verzorging, onderhoud en recycling
Algemeen De MagicCleaner 150 heeft onder normale bedrijfsomstandigheden slechts minimale
verzorging en onderhoud nodig. Enkele punten verdienen echter absoluut aandacht, zodat het apparaat jarenlang gebruiksklaar kan worden gehouden.
GEVAAR!
Gevaar door onjuiste gebruik!
Dit kan ernstig letsel, schade aan eigendommen en milieuschade veroorzaken.
De veiligheidsinformatiebladen van de reinigings- en/of printelektrolyten in acht ne-
▶
men!
Veiligheidsaanwijzingen vanaf pagina 21 in acht nemen!
▶
GEVAAR!
Gevaar door elektrische stroom.
Een elektrische schok kan dodelijk zijn. Voorafgaand aan alle onderhoudswerkzaamheden:
Netschakelaar in stand - O - zetten
▶
Apparaat van het elektriciteitsnet loskoppelen
▶
Een duidelijk waarschuwingsbord tegen opnieuw inschakelen aanbrengen
▶
Bij elke ingebruikname
Aan het einde
van elke ploegendienst
Afvoeren Gebruikt reinigingsvilt wordt als gevaarlijk afval beschouwd.
- Netkabel, aardkabel en de branderkabel op beschadigingen controleren
- Reinigingselektroden en reinigingsvilten, reinigingsborstels en Printelektroden en
Printvilten op slijtage en verbranding controleren en indien nodig vervangen
Alleen originele reserveonderdelen en accessoires van de fabrikant gebruiken
OPMERKING!
De luchtinstroom- en uitstroomopeningen van het apparaat mogen in geen geval
zijn bedekt, ook niet deels.
- Als er resten reinigings- of Print-elektrolyt aanwezig zijn, het apparaat met neutralisator en schone doeken reinigen
- Reinigingsvilten of reinigingsborstels of Printvilten verwijderen en met schoon water
afspoelen;
versleten of verbrande reinigingsvilten / reinigingsborstels / Printvilten vervangen
- Na het afkoelen de reinigings en Print*elektroden met helder water afspoelen
- Reinigingselektrolyt van de reinigingsbrander losschroeven en afsluiten
- Reinigingsbrander leegpompen
50
Tijdens het reinigen en polijsten worden zware metalen in het gebruikte reinigingselektrolyt afgezet. Gebruikte reinigingselektrolyten worden daarom als gevaarlijk afval beschouwd.
Het afvoeren mag uitsluitend volgens de nationale en regionale bepalingen plaatsvinden.
Afgedankte elektrische en elektronische apparatuur moet conform Europese richtlijnen
en nationale wetgeving gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Gebruikte apparaten moeten bij de dealer of via een plaatselijk,
erkend inzamel- en afvoersysteem worden ingeleverd. Een correcte afvoer van het oude
apparaat bevordert een duurzame recycling van materiële hulpbronnen. Het negeren ervan kan leiden tot mogelijke gezondheids-/milieueffecten.
NL
51
Technische gegevens
MagicCleaner
150 /EF
150 /CN
150 /np
Netspanning ~ 1 x 230 V
Netspanningstolerantie -15 / +10%
Lichtnetfrequentie 50 / 60 Hz
Netbeveiliging 6,3 A traag gezekerd
Max. primair vermogen 500 VA
Uitgangsstroom Max. 15 A
Uitgangsspanning
AC
DC
Uitvoervermogen 450 W
Nullastspanning 30 V
Reinigingsmiddel - inhoud 0,1 l
Beschermingsklasse IP23
Afmetingen l / b / h 365 / 130 / 285 mm
14,37 / 5,12 / 11,22 inch
Gewicht 4,5 kg
Geluidsontwikkeling > 10 dB (A)
10 V
30 V
9,92 lb.
Omgevingstemperatuur 0 - +40 °C / 32 - 104 °F
Opslagtemperatuur
Max. hoogte boven de zeespiegel 2.000 m
Overspanningscategorie III
Vervuilingsgraad volgens IEC60664 3 3
EMV-emissieklasse A
Emissie van verontreinigende stoffen tijdens gebruik
(gemeten volgens UNI EN 689/97 deel 5)
Veiligheidssymbolen CE, S, CCC
(1)
Zonder reinigingselektrolyt
(1)
Standaard MAK 1 mg/m³ < 0,31 mg/m³
-20 - +55 °C / -4 - 131 °F
6.561 feet 8,16 inch
Industrie
52
MagicCleaner
150 MV/B
150 MV/np
Netspanning ~ 1 x 100 - 110 V
Netspanningstolerantie -15 / +10%
Lichtnetfrequentie 50 / 60 Hz
Netbeveiliging 6,3 A traag gezekerd
Max. primair vermogen 500 VA
Uitgangsstroom Max. 15 A
Uitgangsspanning
AC
DC
10 V
30 V
Uitvoervermogen 450 W
Nullastspanning 30 V
Reinigingsmiddel - inhoud 0,1 l
Beschermingsklasse IP23
Afmetingen l / b / h 365 / 130 / 285 mm
14,37 / 5,12 / 11,22 inch
Gewicht 4,5 kg
Geluidsontwikkeling > 10 dB (A)
Omgevingstemperatuur 0 - +40 °C / 32 - 104 °F
Opslagtemperatuur
(1)
-20 - +55 °C / -4 - 131 °F
NL
Max. hoogte boven de zeespiegel 2.000 m
6.561 feet 8,16 inch.
Overspanningscategorie III
Vervuilingsgraad volgens IEC60664 3 3
EMV-emissieklasse A
Industrie
Emissie van verontreinigende stoffen tij-
Standaard MAK 1 mg/m³ < 0,31 mg/m³
dens gebruik
(gemeten volgens UNI EN 689/97 deel 5)
Veiligheidssymbolen CE, S, CCC
(1)
Zonder reinigingselektrolyt
53
54
NL
55
Fronius International GmbH
Froniusstraße 1
4643 Pettenbach
Austria
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the adresses
of all Fronius Sales & Service Partners and locations.
spareparts.fronius.com
SPAREPARTS
ONLINE
Loading...
