Strombuchse M12

M12 current socket

Connecteur M12

Installationsanleitung

DEENFR

Systemerweiterung

Installations instructions

System extension

Instructions d'installation

Extension système

42,0410,1959 002-21102019

2

Allgemeines

DE

Sicherheit

WARNUNG!

Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Per­sonen- und Sachschäden verursachen.

► Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von ge-

schultem Fachpersonal ausgeführt werden.

► Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur ausge-

führt werden, wenn dieses Dokument vollständig gelesen und verstanden wurde.

► Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur ausge-

führt werden, wenn sämtliche Bedienungsanleitungen der Systemkomponenten, ins­besondere Sicherheitsvorschriften vollständig gelesen und verstanden wurden.

WARNUNG!

Ein elektrischer Schlag kann tödlich sein.

Vor Beginn der Arbeiten

► Netzschalter der Stromquelle in Stellung - O - schalten
► Stromquelle vom Netz trennen
► sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom Netz ge-

trennt bleibt

► Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes sicherstellen,

dass elektrisch geladene Bauteile (z.B. Kondensatoren) entladen sind.

WARNUNG!

Unzureichende Schutzleiter-Verbindung kann schwerwiegende Personen- und
Sachschäden verursachen.

Die Gehäuse-Schrauben stellen eine geeignete Schutzleiter-Verbindung für die Erdung
des Gehäuses dar.
► Die Gehäuse-Schrauben dürfen keinesfalls durch andere Schrauben ohne zuverlässi-

ge Schutzleiter-Verbindung ersetzt werden.

VORSICHT!

Verletzungsgefahr durch heiße Systemkomponenten.

► Vor Beginn der Arbeiten alle heißen Systemkomponenten auf Zimmertemperatur (+25

°C, +77 °F) abkühlen lassen, beispielsweise:
Kühlmittel,
wassergekühlte Systemkomponenten,
Antriebsmotor des Drahtvorschubes.

3

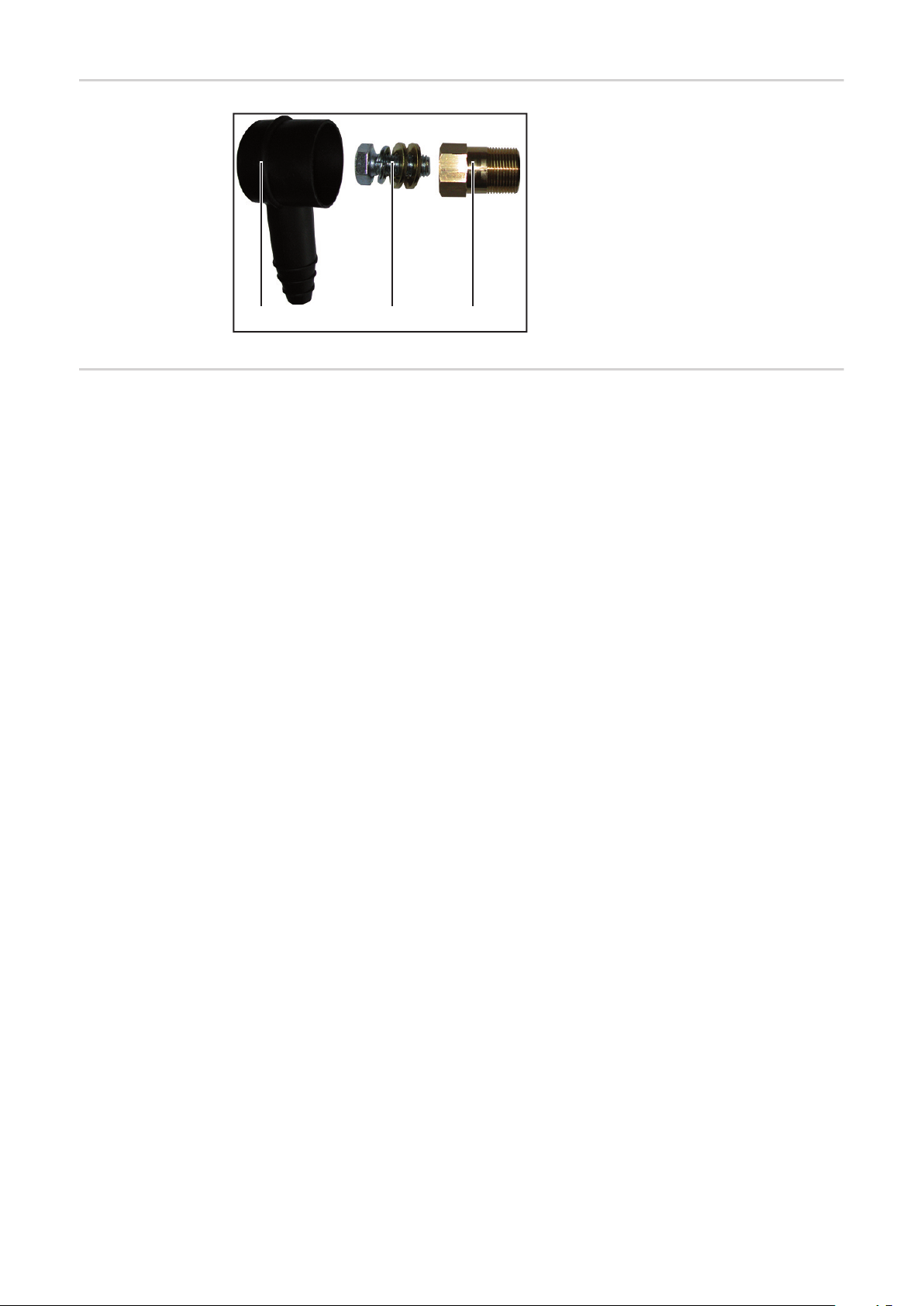

Lieferumfang

(1) Strombuchsen-Abdeckung
(2) Sechskantschraube M12 inkl.

- 2 Messingscheiben

- 1 Tellerfeder
zur Befestigung des kundenseiti-

gen Kabelschuhes an der Strom­buchse (zwischen den
Messingscheiben)

(3) Strombuchse M12

(1) (2) (3)

Benötigtes Werk­zeug

- Torx-Schraubendreher TX 25

- Steckschlüssel SW 32 mm

- Steckschlüssel SW 19 mm

- Stecknuss SW 17 mm
mit min. 110 mm Verlängerung

- Drehmoment-Schlüssel SW 19 mm

4

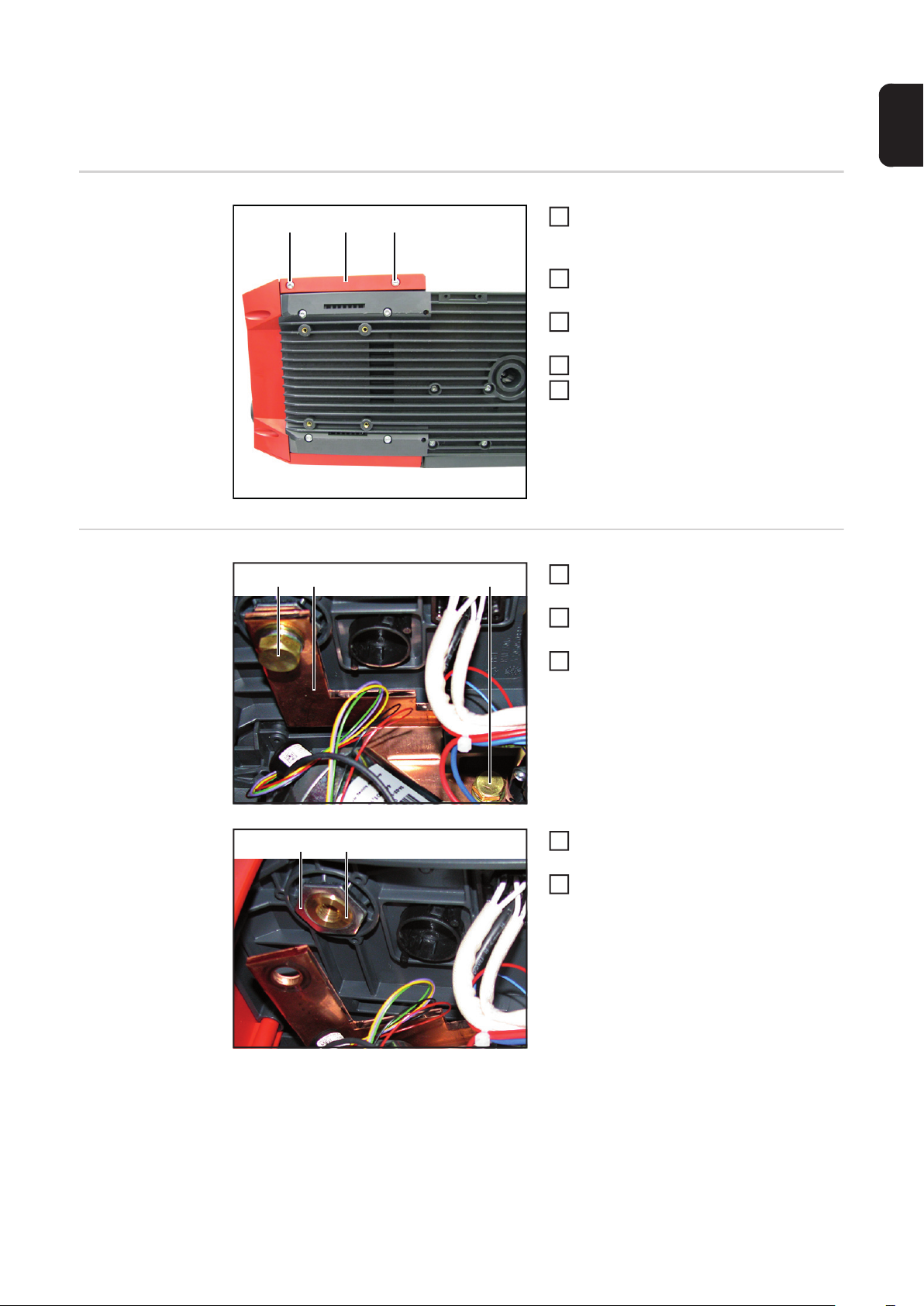

Strombuchse M12 in WF15i, WF25i oder WF30i ein­bauen

Vorbereitungen

Strombuchse
M12 umbauen

(1) (2)

(1) (2) (3)

(1)

Sämtliche Verbindungen des Draht-

1

vorschubes von allen anderen System­komponenten trennen

Draht- oder Korbspule dem Drahtvor-

2

schub entnehmen
Drahtvorschub auf einer geeigneten

3

Unterlage ablegen
2 Schrauben TX 25 (1) lösen

4

Seitenteil rechts (2) entfernen

5

Sechskant-Schraube (1) mit Steck-

1

schlüssel SW 19 mm entfernen
Sechskant-Schraube (3) mit verlänger-

2

ter Stecknuss SW 17 mm lösen
Stromschiene (2) zur Seite drehen

3

DE

(4) (5)

Flachmutter (4) mit Steckschlüssel

4

SW 32 mm entfernen
Standard-Strombuchse (5) mit den

5

Daumen nach aussen drücken

5

(6)

(1) (2) (3)

Strombuchse M12 (6) von aussen wie

6

abgebildet einsetzen
Flachmutter (4) mit Steckschlüssel

7

SW 32 mm handfest anziehen

Stromschiene (2) mit Sechskant-

8

Schraube (1) befestigen

- Drehmoment-Schlüssel
SW 19 mm

- Anzugsmoment = 35 Nm

Sechskant-Schraube (3) mit verlänger-

9

ter Stecknuss SW 17 mm anziehen

- Anzugsmoment = 35 Nm

Abschließende
Tätigkeiten

(1) (2)

(1)

Seitenteil (2) einsetzen

1

2 Schrauben 5 x 14 mm (1) mittels

2

Schraubendreher TX 25 festschrau­ben

- Anzugsmoment = 2,5 Nm

Drahtvorschub wieder in seine Aus-

3

gangsposition bringen
Draht- oder Korbspule einsetzen

4

Verbindungen mit anderen System-

5

komponenten wieder herstellen

6

General

Safety

WARNING!

Incorrect operation or shoddy workmanship can cause serious injury or damage.

► All the work and functions described in this document must only be carried out by

trained and qualified personnel.

► All work and functions described in this document must only be performed once you

have read and understood this document in full.

► Do not perform the work and functions described in this document until you have thor-

oughly read and understood all the Operating Instructions for the system components,
especially the safety rules.

WARNING!

An electric shock can be fatal.

Before starting work:

► turn the power source mains switch to the "O" position
► disconnect the power source from the mains
► ensure that the power source remains disconnected from the mains until all work has

been completed

► After opening the device, use a suitable measuring instrument to check that electrically

charged components (e.g. capacitors) have been discharged.

EN

WARNING!

An inadequate ground conductor connection can cause serious injury and damage
to property.

The housing screws provide a suitable ground conductor connection for earthing the hous­ing.
► The housing screws must NOT be replaced by any other screws that do not provide a

reliable ground conductor connection.

CAUTION!

Risk of scalding from hot system components.

Before starting work, allow all hot system components to cool down to room temperature
(+25 °C, +77 °F). For example:

► coolant
► water-cooled system components
► wirefeeder drive motor

7

Scope of supply

(1) (2) (3)

Tools required - TX 25 Torx screwdriver

- 32 mm socket wrench

- 19 mm socket wrench

- 17 mm socket
with min. 110 mm extension

- 19 mm torque wrench

(1) Current socket cover
(2) M12 hexagon bolt incl.

- 2 brass discs

- 1 spring washer
for securing the customer cable lug

to the current socket (between the
brass discs)

(3) M12 current socket

8

Installing the M12 current socket in WF15i, WF25i or
WF30i

Preparatory work

Uprating to the
M12 current sock­et

(1) (2)

(1) (2) (3)

(1)

Disconnect all connections on the wire-

1

feed unit from all other system compo­nents

Take wirespool or basket-type spool

2

off the wire-feed unit
Place the wire-feed unit on a suitable

3

base
Undo two TX 25 screws (1)

4

Remove the right side panel (2)

5

Remove hexagon bolt (1) using

1

the 19 mm socket wrench
Undo hexagon bolt (3) using the

2

extended 17 mm socket
Twist the busbar (2) to one side

3

EN

(4) (5)

Remove the plain nut (4) using

4

the 32 mm socket wrench
Press out the standard current socket

5

(5) with your thumbs

9

(6)

(1) (2) (3)

Insert the M12 current socket (6) from

6

the outside as shown
Tighten the plain nut (4) by hand using

7

the 32 mm socket wrench

Fasten the busbar (2) with hexagon

8

bolt (1)

- 19 mm torque wrench

- Tightening torque = 35 Nm

Tighten hexagon bolt (3) using the

9

extended 17 mm socket

- Tightening torque = 35 Nm

And finally...

(1) (2)

(1)

Fit the side panel (2)

1

Tighten two 5 x 14 mm screws (1)

2

using TX 25 screwdriver

- Tightening torque = 2.5 Nm

Return wire-feed unit to its original po-

3

sition
Insert wirespool or basket-type spool

4

Restore connections to other system

5

components

10

Généralités

Sécurité

AVERTISSEMENT !

Les erreurs de manipulation et les erreurs en cours d'opération peuvent entraîner
des dommages corporels et matériels graves.

► Toutes les fonctions et tous les travaux décrits dans le présent document doivent uni-

quement être exécutés par du personnel qualifié.

► N'effectuer l'ensemble des opérations et les travaux décrits qu'après avoir lu et com-

pris l'intégralité dans le présent document suivants

► N'effectuer l'ensemble des opérations et les travaux décrits qu'après avoir lu et com-

pris l'intégralité des instructions de service des composants périphérique, et notam­ment les consignes de sécurité.

AVERTISSEMENT !

Une décharge électrique peut être mortelle.

Avant d'entamer les travaux :

► placer l'interrupteur secteur de la source de courant en position - O -,
► débrancher la source de courant du secteur,
► s'assurer que la source de courant reste déconnectée du secteur pendant toute la du-

rée des travaux.

► Après ouverture de l'appareil, s'assurer, à l'aide d'un appareil de mesure approprié,

que les composants à charge électrique (condensateurs, par ex.) sont déchargés.

FR

AVERTISSEMENT !

Une connexion insuffisante à la terre peut entraîner de graves dommages corporels
et matériels.

Les vis du boîtier constituent une connexion de conducteur de terre appropriée pour la
mise à la terre du corps de l'appareil.
► Il ne faut en aucun cas remplacer ces vis par d'autres vis qui n'offriraient pas ce type

de connexion de conducteur de terre fiable.

ATTENTION !

Risque de blessure dû aux composants périphériques chauds.

► Avant de débuter les travaux, laisser les composants périphériques refroidir à tempé-

rature ambiante (+25 °C, +77 °F) notamment :
le réfrigérant,
les composants périphériques refroidis à l'eau,
le moteur entraînant le dévidoir.

11

Livraison

(1) Cache de connecteur
(2) Vis à tête hexagonale M12 avec

- 2 rondelles en laiton

- 1 rondelle belleville
pour fixer la cosse de câble fournie

par le client au connecteur (entre
les rondelles en laiton)

(3) Connecteur M12

(1) (2) (3)

Outillage néces­saire

- Tournevis Torx TX 25

- Clé à douille SW 32 mm

- Clé à douille SW 19 mm

- Douille SW 17 mm
avec rallonge d'au moins 110 mm

- Clé dynamométrique SW 19 mm

12

Installer le connecteur M12 en WF15i, WF25i ou
WF30i

Travaux de prépa­ration

Transformer le
connecteur M12

(1) (2)

(1) (2) (3)

(1)

Débrancher toutes les connexions du

1

dévidoir vers les autres composants
périphériques

Retirer la bobine de fil ou la bobine

2

type panier du dévidoir
Placer le dévidoir sur un support ad-

3

apté
Desserrer les 2 vis TX 25 (1)

4

Retirer la partie latérale droite (2)

5

Retirer la vis à tête hexagonale (1)

1

avec une clé à douille SW 19 mm
Desserrer la vis à tête hexagonale (3)

2

avec la douille SW 17 mm associée à
sa rallonge

Tourner le rail électrifié (2) vers l'extéri-

3

eur

FR

(4) (5)

Retirer le contre-écrou (4) avec une clé

4

à douille SW 32 mm
Comprimer le connecteur standard (5)

5

vers l'extérieur avec les pouces

13

(6)

(1) (2) (3)

Installer le connecteur M12 (6) depuis

6

l'extérieur comme indiqué sur l'illustra­tion

Serrer fermement le contre-écrou (4)

7

avec une clé à douille SW 32 mm

Fixer le rail électrifié (2) à l'aide de la

8

vis à tête hexagonale (1)

- Clé dynamométrique SW 19 mm

- Couple de serrage = 35 Nm

Serrer la vis à tête hexagonale (3) avec

9

la douille SW 17 mm associée à sa ral­longe

- Couple de serrage = 35 Nm

Étapes finales

(1) (2)

(1)

Mettre en place la partie latérale (2)

1

Visser les 2 vis 5 x 14 mm (1) à l'aide

2

du tournevis TX 25

- Couple de serrage = 2,5 Nm
Replacer le dévidoir dans sa position

3

initiale
Mettre en place la bobine de fil ou la

4

bobine type panier
Rétablir la connexion avec les autres

5

composants périphériques

14

FR

15
