Operating
Instructions
Li-Charger
3 kW
Istruzioni per l'uso
IT
42,0426,0389,IT 006-05122022
Indice
Classi di potenza Li-Charger 5
Informazioni generali 5
Norme di sicurezza 6
In generale 6
Uso prescritto 6
Condizioni ambientali 6
Collegamento alla rete 7
Pericoli derivanti dalla corrente di rete e di carica 7
Rischi connessi alle batterie 7
Indicazioni generali sul trattamento delle batterie al litio 8
Protezione personale e di terzi 9
Misure di sicurezza in condizioni di funzionamento normale 9
Classificazioni di compatibilità elettromagnetica degli apparecchi 9
Misure relative alla compatibilità elettromagnetica 10
Protezione dei dati 10
Manutenzione 10
Riparazione 10
Obblighi del gestore 10
Verifiche tecniche per la sicurezza 10
Impostazione della carica sul caricabatteria 11
Smaltimento 11
Diritti d'autore 11
Informazioni generali 12
Spiegazione delle avvertenze per la sicurezza 12
Concezione dell'apparecchio 12
Informazioni specifiche del cliente 12
Corretta configurazione della batteria 12
Collegamento alla rete 13
Disposizione corretta dei cavi di rete/di carica 14
Avvertenze riportate sull'apparecchio 14
Avvertenze riportate all'interno dell'apparecchio 16
Collocazione dell'apparecchio 16
Supporto da parete e da pavimento 18
Avvio/arresto esterno 19
Elementi di comando e collegamenti 20
Elementi di comando e attacchi 20
Disposizione dei pin della spina opzionale 21
Assegnazione dei pin della spina di carica 23
Pannello di controllo 24
Carica della batteria 26

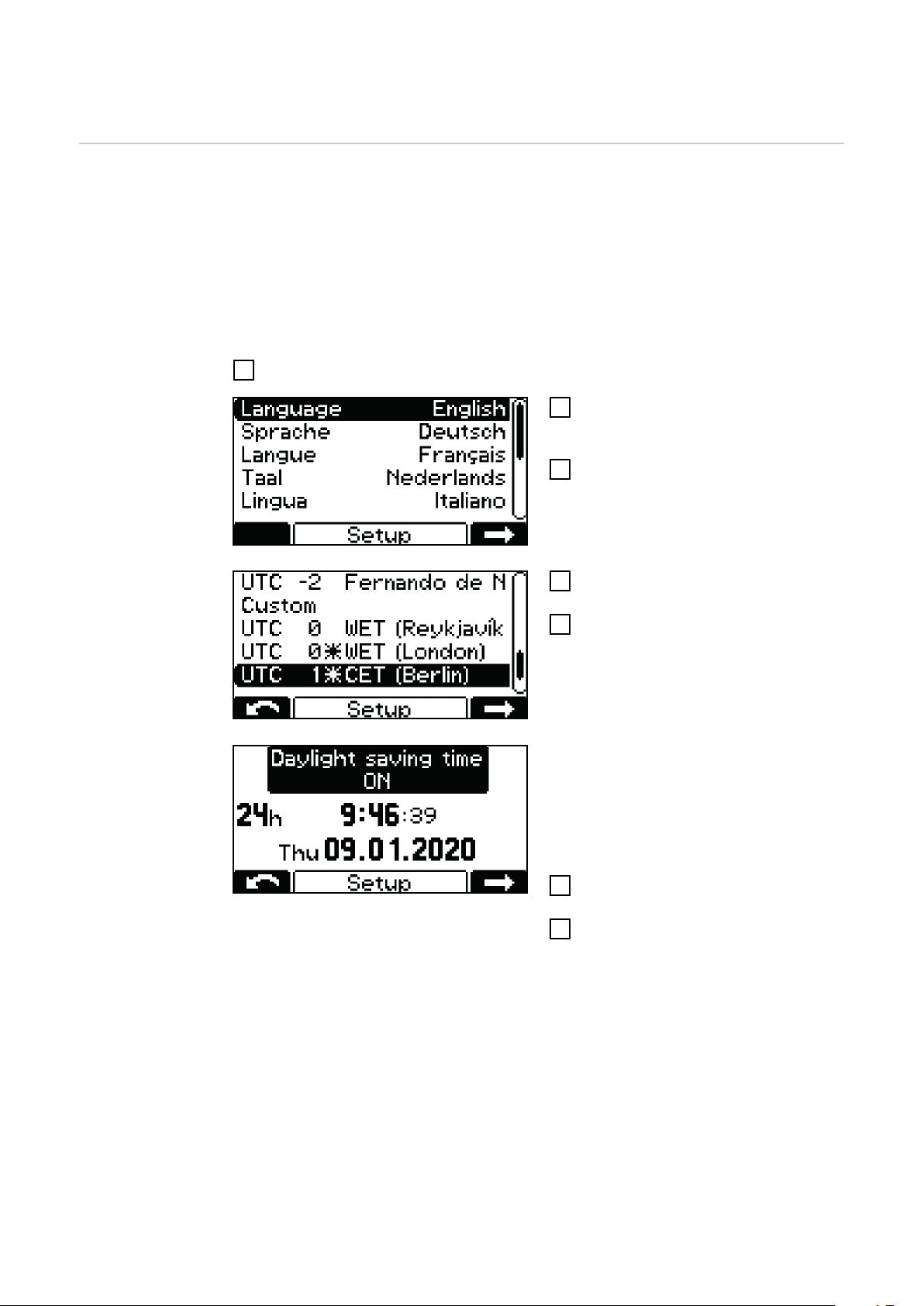

Prima messa in funzione 26
Processo di carica 27

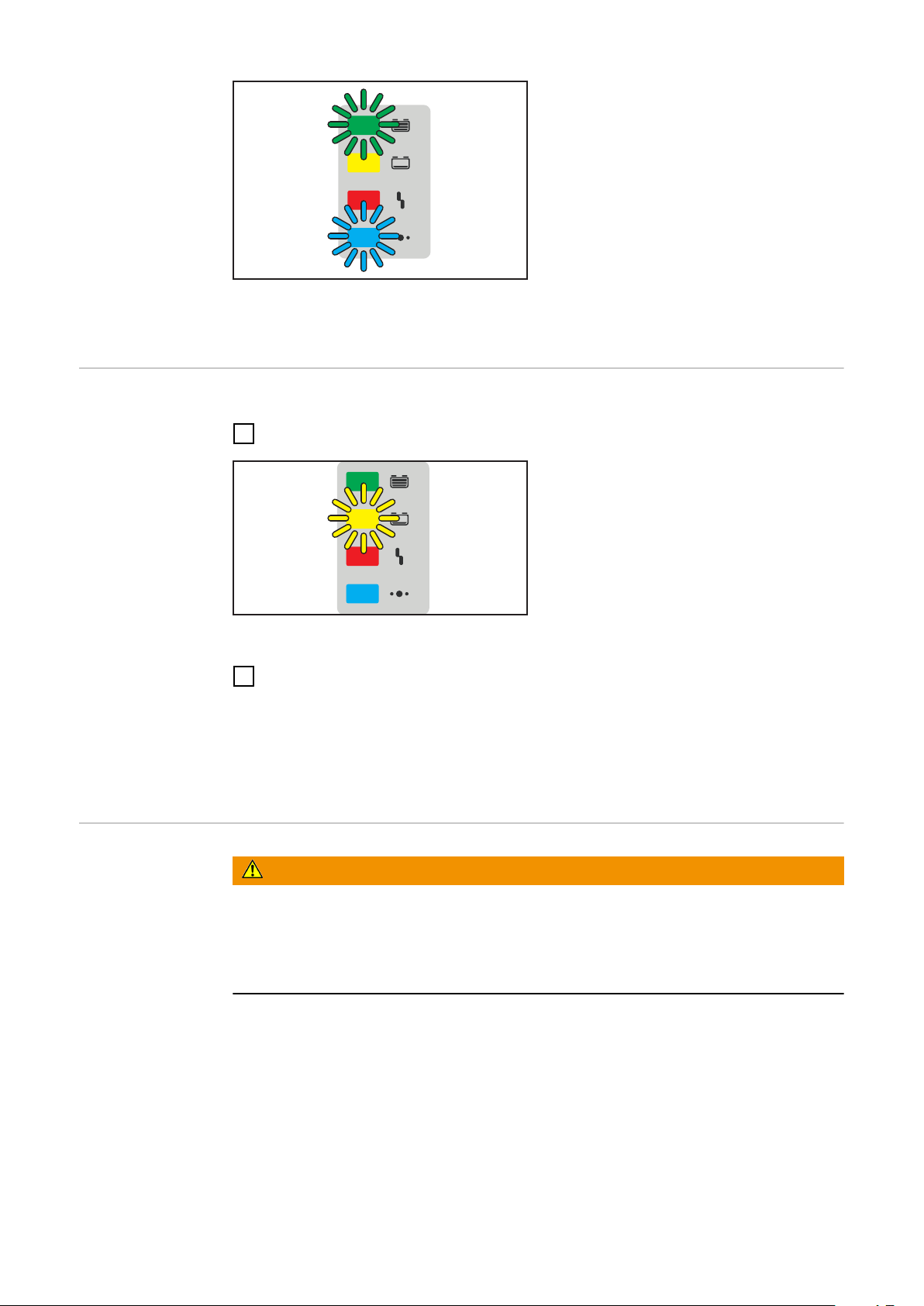

Indicazioni durante la carica 28
Interruzione/prosecuzione del processo di carica 30
Termine del processo di carica 30
Display 32
Panoramica delle modalità di visualizzazione 32
Selezione menu 32
Modalità standard 33
Modalità statistica 34
Modalità cronologica 34
Modalità di configurazione 36
Impostazioni di carica ("Charging settings") 38
Funzioni aggiuntive ("Additional functions") 41
Impostazioni generali ("General options") 42
Reset impostazioni 44
Modalità USB 44
Messaggi di stato 46
Opzioni 51
Sicurezza 51
IT
3
Banda LED 51
Filtro dell'aria 51
Supporto da parete e da pavimento 52
Kit "Mobile" 52
Piastra di montaggio 52
Indicatore a distanza 52
Dati tecnici 53
Li-Charger 3 kW 230 V 53
4
Classi di potenza Li-Charger
IT
Informazioni generali
Tensione batterie
24 V 3kW 24V 120 A C1 1~ 230 V
48 V 3kW 48V 60 A C1 1~ 230 V
La specifica kW per le classi di potenza si riferisce alla versione del corpo esterno
e non è direttamente correlata alla potenza effettiva dell'apparecchio.
Modelli di apparecchio
Corrente di carica max. Housing Tensione di rete
5
Norme di sicurezza
In generale L'apparecchio è realizzato conformemente agli standard correnti e alle normative
tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dello stesso può
causare pericolo di
lesioni personali o decesso dell'operatore o di terzi,
-
danni all'apparecchio e ad altri beni materiali del gestore,
-
lavoro inefficiente con l'apparecchio.
-
Tutte le persone addette alla messa in funzione, all'utilizzo, alla manutenzione e
alla riparazione dell'apparecchio devono
essere in possesso di apposita qualifica,
-
leggere integralmente e osservare scrupolosamente le presenti istruzioni per
-
l'uso.
Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio.
Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali
vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.
Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio
mantenerle leggibili
-
non danneggiarle
-
non rimuoverle
-
non coprirle, non incollarvi sopra alcunché, non sovrascriverle.
-
Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli presenti sull'apparecchio, consultare il capitolo "Informazioni generali" nelle istruzioni per l'uso dell'apparecchio stesso.
Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.
È in gioco la vostra sicurezza!
Uso prescritto Utilizzare l'apparecchio esclusivamente per le applicazioni conformi all'uso pre-
scritto. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il
quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per eventuali danni derivanti dall'uso improprio, né per risultati di lavoro insoddisfacenti o errati.
L'uso prescritto comprende anche
la lettura e l'osservanza scrupolosa delle istruzioni per l'uso e di tutte le av-
-
vertenze relative alla sicurezza e ai possibili pericoli
l'esecuzione dei controlli e dei lavori di manutenzione
-
l'osservanza di tutte le avvertenze del produttore della batteria e del veicolo.
-
Per funzionare in modo ottimale l'apparecchio va maneggiato in modo corretto.
Mai tirare l'apparecchio dal cavo quando lo si maneggia.
Condizioni ambientali
6
Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è
una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.
Per informazioni dettagliate sulle condizioni ambientali consentite, consultare il
capitolo "Dati tecnici".
Collegamento alla rete
Gli apparecchi con potenza elevata possono influire sulla qualità dell'energia della rete per via del loro assorbimento di corrente.
Ciò può riguardare alcuni modelli di apparecchi sotto forma di:
Limitazioni di collegamento, requisiti concernenti l'impedenza di rete massi-
-
ma consentita *) o
-
requisiti concernenti la potenza di corto circuito minima richiesta *).
*)
Ognuno sull'interfaccia verso la rete pubblica.
Vedere i dati tecnici.
In questo caso il gestore o l'utente dell'apparecchio deve assicurarsi che l'apparecchio possa essere collegato, consultandosi eventualmente con il gestore della
rete.
IMPORTANTE! Assicurare la messa a terra sicura del collegamento alla rete!
IT
Pericoli derivanti
dalla corrente di
rete e di carica
Rischi connessi
alle batterie
L'utilizzo dei caricabatteria espone a numerosi pericoli, ad esempio:
rischi elettrici dovuti alla corrente di rete e di carica
-
campi elettromagnetici dannosi, che possono risultare mortali per i portatori
-
di pace maker.
Una scossa elettrica può risultare mortale. Ogni scossa elettrica costituisce sempre un rischio per la vita. Per evitare di ricevere scosse elettriche durante il funzionamento:
non toccare i componenti conduttori di tensione interni ed esterni all'appa-
-
recchio
non toccare in nessun caso i poli della batteria
-
non cortocircuitare i cavi o i morsetti di carica.
-
Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Far riparare immediatamente collegamenti allentati, cavi e
conduttori fusi, danneggiati o sottodimensionati da un centro specializzato autorizzato.
Le sostanze contenute nella batteria da ricaricare possono avere effetti nocivi
sull'ambiente e sulla salute di esseri umani e animali.
In caso di danni alla batteria, osservare quanto segue:
impedire ai liquidi in uscita di penetrare nel terreno o nelle falde acquifere
-
se si è già verificata una contaminazione, eliminarla seguendo le disposizioni
-
nazionali vigenti in materia
Il surriscaldamento della batteria può causare incendi. Proteggere la batteria dal
calore
(ad es. dall'azione continua del calore e dal fuoco)
In caso di danni e utilizzo improprio della batteria possono fuoriuscire vapori nocivi che causano irritazioni delle vie respiratorie.
Contromisure:
areare il locale
-
in caso di disturbi, consultare un medico
-
Se la batteria è difettosa, può fuoriuscire del liquido.
Evitare qualsiasi contatto con il liquido
-
Fare riparare la batteria dal centro di assistenza autorizzato
-
Pulire e controllare i componenti che sono venuti a contatto con il liquido
-
7
È vietato l'utilizzo o lo stoccaggio in aree a rischio di esplosione.
Nei locali a rischio di incendio e di esplosione si applicano norme speciali:
osservare le disposizioni nazionali e internazionali vigenti in materia.
Conformemente alla Direttiva Europea 2006/66/CE relativa alle batterie e alla rispettiva applicazione nell'ordinamento giuridico nazionale, le batterie usate devono essere raccolte separatamente e riciclate in modo compatibile con l'ambiente.
Restituire la batteria usata al proprio rivenditore, oppure informarsi sull'eventuale presenza di un centro di raccolta e smaltimento autorizzato nella propria zona.
La mancata osservanza di questa direttiva UE può avere ripercussioni potenzialmente dannose sull'ambiente e sulla salute!
Non appena si appura che la batteria è stata meccanicamente danneggiata, smaltirla presso il punto di raccolta e riciclaggio più vicino secondo le leggi e le direttive nazionali.
In caso di dubbi o domande sullo smaltimento, contattare l'assistenza autorizzata.
Indicazioni generali sul trattamento delle batterie al litio
Le batterie al litio sono chiuse ermeticamente a tenuta di gas e innocue,
-
perché vengano utilizzate e maneggiate rispettando le istruzioni del costruttore
Non utilizzare in nessun caso caricabatteria non adatti al tipo di batteria
-
Non cortocircuitare
-
Evitare danni meccanici (perforazione, deformazione, smontaggio, ecc.)
-
Non sottoporre a temperature superiori a quelle consentite o a combustione
-
Conservare sempre le batterie in un luogo asciutto e fresco
-
Se utilizzate in modo corretto secondo i parametri indicati dal costruttore, le
-
batterie al litio sono sicure
La manipolazione erronea o circostanze che causano un funzionamento non
-
corretto possono comportare la fuoriuscita delle sostanze contenute nella
batteria e di prodotti di decomposizione con reazioni violente pericolose per
la salute e l'ambiente
Vista la varietà di sostanze chimiche utilizzate, in caso di incidente, rispettare
-
sempre le indicazioni del costruttore riguardanti le emergenze e le misure di
primo soccorso
Maneggiare sempre le batterie al litio secondo le indicazioni del costruttore
-
Questo soprattutto per quanto riguarda il rispetto dei limiti di carico massi-
-
mo di corrente, delle tensioni di carica e di fine carica e dei carichi meccanici
e termici
Caricabatteria e batteria sono coordinati e non possono essere in nessun ca-
-
so modificati o manipolati senza incorrere in rischi considerevoli per la sicurezza
Le batterie al litio vanno preferibilmente conservate a temperatura ambiente
-
e all'asciutto (per i dettagli consultare le indicazioni del costruttore sull'intervallo di temperatura di stoccaggio)
Evitare grandi oscillazioni di temperatura (ad es. non conservare la batteria
-
vicino a fonti di calore e non esporla costantemente ai raggi solari)
8
In caso di fuoriuscita di sostanze in seguito a danni o manipolazione non cor-
-
retta, seguire assolutamente le indicazioni del costruttore
Ciò comprende in particolare l'utilizzo dell'attrezzatura di protezione perso-
-
nale
In caso di stoccaggio di grandi quantitativi di batterie al litio, consultare le
-
autorità locali
Formazione degli operatori per la manipolazione corretta delle batterie al li-
-
tio (e delle sostanze pericolose)
IT
Protezione personale e di terzi
Misure di sicurezza in condizioni di funzionamento normale
Tenere lontane le persone, in particolare i bambini, durante l'utilizzo dell'apparecchio. Tuttavia, se sono presenti persone nelle vicinanze
informarle su tutti i pericoli (elettroliti e gas dannosi per la salute, pericoli
-
derivanti dalla corrente di rete e di carica, ecc.),
mettere a disposizione protezioni adeguate.
-
Prima di lasciare la zona di lavoro, assicurarsi che non possano verificarsi lesioni
personali o danni materiali anche in assenza dell'operatore.
Utilizzare l'apparecchio esclusivamente su una rete dotata di conduttore di terra
e con una presa che disponga di un contatto per tale conduttore. L'utilizzo
dell'apparecchio su una rete priva di conduttore di terra o con una presa priva di
contatto per tale conduttore costituisce un atto di grave negligenza. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.
Utilizzare sempre l'apparecchio attenendosi alla classe di protezione indicata sulla targhetta.
Non mettere mai in funzione l'apparecchio in presenza di danni evidenti.
Far controllare periodicamente la funzionalità del conduttore di terra della linea
di rete e dell'apparecchio da un elettricista qualificato.
Prima di accendere l'apparecchio, far riparare i dispositivi di sicurezza non perfettamente funzionanti e i componenti le cui condizioni non risultino ottimali da un
centro specializzato autorizzato.
Classificazioni di
compatibilità
elettromagnetica degli apparecchi
Non disattivare o eludere i dispositivi di protezione.
Terminato il montaggio, è necessaria una spina di rete facilmente accessibile.
Gli apparecchi di Classe A:
sono previsti solo per l'impiego negli ambienti industriali.
-
Possono causare, in altri ambienti, interferenze di alimentazione e dovute a
-
radiazioni.
Gli apparecchi di Classe B:
soddisfano i requisiti concernenti le emissioni in ambienti domestici e indu-
-
striali. Ciò vale anche per gli ambienti domestici in cui l'approvvigionamento
di energia ha luogo dalla rete pubblica di bassa tensione.
La classificazione di compatibilità elettromagnetica degli apparecchi viene effettuata in conformità con le indicazioni riportate sulla targhetta o nei dati tecnici.
9
Misure relative
alla compatibilità elettromagnetica
In casi particolari è possibile che, nonostante si rispettino i valori limite standardizzati delle emissioni, si verifichino comunque interferenze nell'ambiente di impiego previsto (ad es., se nel luogo di installazione sono presenti apparecchi sensibili, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o
televisivi).
In questo caso il gestore è tenuto ad adottare le misure necessarie per l'eliminazione di tali interferenze.
Protezione dei
dati
Manutenzione Prima di ogni messa in funzione controllare che la spina e il cavo di rete, i cavi e i
Riparazione I lavori di riparazione devono essere eseguiti esclusivamente da un'impresa spe-
Obblighi del gestore
L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche
apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.
morsetti di carica non siano danneggiati.
Se la superficie del corpo esterno dell'apparecchio è sporca, pulirla con un panno
morbido utilizzando unicamente detergenti privi di solventi.
cializzata autorizzata. Utilizzare esclusivamente pezzi di ricambio e pezzi soggetti ad usura originali (anche per i componenti normalizzati). Nella progettazione e
produzione dei componenti non originali non è garantito il rispetto delle norme
relative alle sollecitazioni e alla sicurezza.
È consentito modificare, aggiungere pezzi o adattare l'apparecchio solo con l'autorizzazione del produttore.
Il gestore è tenuto a far utilizzare l'apparecchio esclusivamente a persone che
siano a conoscenza delle norme fondamentali in materia di sicurezza sul la-
-
voro e di prevenzione degli incidenti e siano in grado di maneggiare l'apparecchio
abbiano letto e compreso le presenti istruzioni per l'uso, in particolare il capi-
-
tolo "Norme di sicurezza", e abbiano sottoscritto una dichiarazione in cui si
afferma di aver letto e compreso quanto sopra
siano in possesso delle competenze necessarie per soddisfare i requisiti im-
-
posti per i risultati di lavoro.
Verifiche tecniche per la sicurezza
10
È necessario verificare regolarmente che il personale lavori in conformità alle
norme di sicurezza.
Il produttore consiglia di far eseguire sull'apparecchio verifiche tecniche per la
sicurezza con frequenza almeno annuale.
Le verifiche tecniche per la sicurezza possono essere eseguite esclusivamente da
elettricisti qualificati e competenti
dopo qualsiasi modifica
-
dopo aggiunte di pezzi o adattamenti
-
dopo lavori di riparazione, cura e manutenzione
-
almeno una volta l'anno.
-
Attenersi alle norme e alle disposizioni nazionali e internazionali vigenti in materia di verifiche tecniche per la sicurezza.
Informazioni più dettagliate sulle verifiche tecniche per la sicurezza sono reperibili presso il proprio centro di assistenza, che mette a disposizione dei richiedenti
la documentazione necessaria.
IT
Impostazione
della carica sul
caricabatteria
Smaltimento I rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti sepa-
Diritti d'autore I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produtto-
Gli apparecchi con marcatura CE soddisfano i requisiti fondamentali stabiliti dalle direttive pertinenti.
Gli apparecchi provvisti di certificazione EAC sono conformi ai requisiti previsti
dalle norme pertinenti per Russia, Bielorussia, Kazakistan, Armenia e Kirghizistan.
ratamente e recuperati in modo compatibile con l'ambiente conformemente alla
Direttiva Europea e alle norme nazionali. Gli apparecchi usati devono essere restituiti al distributore o conferiti in un centro di raccolta e smaltimento autorizzato locale. La mancata osservanza di tali disposizioni può avere ripercussioni potenzialmente dannose sulla salute/sull'ambiente.
Imballaggi
Raccolta differenziata. Verifica le disposizioni del tuo Comune. Riduci il volume
della scatola.
re.
Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al
momento della stampa. Con riserva di modifiche. L'acquirente non può vantare
alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo
grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.
11
Informazioni generali
Spiegazione delle avvertenze per
la sicurezza
AVVISO!
Indica un pericolo diretto e imminente che,
se non evitato, provoca il decesso o lesioni gravissime.
▶
PERICOLO!
Indica una situazione potenzialmente pericolosa che,
se non evitata, può provocare il decesso o lesioni gravissime.
▶
PRUDENZA!
Indica una situazione potenzialmente dannosa che,
se non evitata, può provocare lesioni lievi o di minore entità, nonché danni
▶
materiali.
AVVERTENZA!
Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni
all'attrezzatura.
Concezione
dell'apparecchio
Informazioni
specifiche del
cliente
Corretta configurazione della
batteria
La tecnologia è integrata in un solido corpo esterno conforme agli standard del
settore. La struttura estremamente compatta soddisfa ogni requisito delle norme
di sicurezza, riduce l'ingombro e protegge i componenti prolungandone la durata.
Dotato di display grafico, registro dati integrato, nuove interfacce e opzioni aggiuntive, l'apparecchio garantisce compatibilità futura.
Se per l'apparecchio consegnato sono presenti informazioni specifiche del cliente, allegarle all'apparecchio.
PERICOLO!
Il collegamento al caricabatteria di batterie non adatte
può causare gravi lesioni personali e danni materiali dovuti alla fuoriuscita di gas
e all'insorgenza di fiamme o esplosioni.
Collegare al caricabatteria solo batterie adatte per tipo e tensione, nonché
▶
conformi alle impostazioni dell'apparecchio.
Utilizzare il caricabatteria esclusivamente con batterie agli ioni di litio appro-
▶
vate da Fronius.
12
PERICOLO!
Collegamento alla rete
La caduta dei cavi di carica
può causare lesioni personali dovute all'intrappolamento o all'inciampo nei cavi
non fissati.
Disporre i cavi di carica in modo che nessuno possa inciamparvi o restarvi im-
▶
pigliato.
PERICOLO!
L'estrazione della spina di carica mentre il processo di carica è in corso
può causare gravi lesioni personali e danni materiali.
Prima di estrarre la spina di carica, terminare il processo di carica premendo
▶
il tasto "Stop/Start".
Al termine del processo di carica, avvolgere i cavi di carica o riporli nell'appo-
▶
sito supporto, se presente.
PERICOLO!
Pericolo derivante dalla corrente elettrica
con conseguenti lesioni da gravi fino a mortali.
Prima di iniziare qualsiasi lavoro, scollegare tutti gli apparecchi e i compo-
▶
nenti interessati dalla rete elettrica.
Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-
▶
si.
IT
PERICOLO!
Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori
possono causare gravi lesioni personali e danni materiali.
Tutti i lavori e le funzioni descritti nel presente documento devono essere
▶
eseguiti soltanto da personale tecnico qualificato.
Leggere e comprendere il presente documento.
▶
Leggere e comprendere tutte le istruzioni per l'uso dei componenti del siste-
▶
ma, in particolare le norme di sicurezza.
PERICOLO!
L'alimentazione di rete errata o insufficiente
può causare gravi lesioni personali e danni materiali.
Rispettare i requisiti relativi all'alimentazione di rete riportati nel capitolo
▶
"Dati tecnici".
13
Disposizione corretta dei cavi di
rete/di carica
PRUDENZA!
Il surriscaldamento causato dalla disposizione errata dei cavi di rete/di carica
può danneggiare i componenti.
Disporre il cavo di rete/di carica senza formare cappi.
▶
Non coprire il cavo di rete/di carica.
▶
Posare i cavi di carica lunghi più di 5 m (16 ft. 4.85 in.) singolarmente (senza
▶
formare fasci).
I cavi di carica lunghi più di 5 m (16 ft. 4.85 in.) possono presentare una tem-
▶
peratura superficiale elevata (prestare attenzione al calore delle superfici).
Prestare particolare attenzione affinché la temperatura superficiale dei cavi
▶
di carica non superi gli 80 °C (176 °F) nei casi seguenti:
- la temperatura ambiente è pari o superiore a 30 °C (86 °F)
- la sezione del cavo di carica è pari o superiore a 95 mm
- la lunghezza del cavo di ricarica è pari o superiore a 5 m (16 ft. 4.85 in.).
Il cavo di rete/di carica può essere sostituito solo da un elettricista qualifica-
▶
to.
2
Avvertenze riportate sull'apparecchio
14
Il caricabatterie è dotato di targhetta con simboli di sicurezza, che non devono
essere rimossi né sovrascritti.
Sulla targhetta è riportato un numero di 4 cifre che fornisce informazioni sulla
data di produzione. Sottraendo il valore 11 dalle prime due cifre, si ottiene l'anno
di produzione. Le ultime due cifre stanno per la settimana di calendario in cui
OVC II
U
AC nom.
IAC max.
PAC max.
UDC nom.
IDC max.
Protective class I
Part No.:
Ser. No.:
Production Date Code
Fronius International GmbH
Froniusstraße 1
4643 Pettenbach
Austria
IP21
1~ NPE 230V 50/60Hz
120A
24V
15.5A
3340W
Platform C1
Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Nur mit zugelassener Lithium Ionen Batterie verwenden!
Always stop charging before you disconnect the charging cable!
Use only with approved lithium ion battery!
Toujours arrêter la charge avant de déconnecter le câble de charge!
Utiliser uniquement avec des batteries lithium-ion agréées!
¡Detener siempre la carga antes de desconectar el cable de carga!
¡Utilizar exclusivamente baterías de iones de litio homologadas!
Interrompere sempre la carica prima di scollegare il cavo di carica!
Utilizzare solo con la batteria agli ioni di litio approvata!
Li
WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO
42,0409,0420
l'apparecchio è stato prodotto.
Esempio: Valore sulla targhetta = 3205
32 - 11 = 21: anno di produzione 2021
05: settimana di calendario 05
IT
Una scossa elettrica può risultare mortale. Il corpo esterno deve essere aperto solo da tecnici qualificati dell'assistenza del produttore. Prima di eseguire qualsiasi lavoro con il corpo esterno aperto, scollegare
l'apparecchio dalla rete. Controllare mediante uno strumento di misura
adatto che i componenti caricati elettricamente (ad es. i condensatori)
siano completamente scarichi. Assicurarsi che l'apparecchio resti scollegato dalla rete fino al completamento di tutti i lavori.
Utilizzare le funzioni solo dopo aver letto integralmente le istruzioni
per l'uso.
Tenere la batteria lontano da fonti di ignizione, fuoco, scintille e fiamme libere.
L'apparecchio può generare correnti di guasto DC nel conduttore di
terra. Se sul lato rete si utilizza un dispositivo di protezione contro le
correnti di guasto (RCD) ai fini della protezione contro le scosse elettriche, è necessario che corrisponda al tipo B.
Non smaltire il prodotto con i rifiuti domestici, ma in conformità con le
norme di smaltimento per i rifiuti di apparecchiature elettriche ed elettroniche vigenti sul luogo di installazione.
15
Avvertenze ri-
3 kW
4,010,xxx
xxxxxxxx
XXXX
UDC nom. xxV
Part No.:
Ser. No.:
1
2
1 Display
2 Battery CR2032
WARNING Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
Condensador tiempo de descarga < 2 min.
Condensatore tempo di scaricamento < 2 min.
portate all'interno dell'apparecchio
PERICOLO!
Pericolo di scossa elettrica
Può causare gravi lesioni personali o il decesso.
Il corpo esterno deve essere aperto solo da tecnici qualificati dell'assistenza
▶
del produttore.
Prima di eseguire qualsiasi lavoro con il corpo esterno aperto, scollegare l'ap-
▶
parecchio dalla rete. Controllare mediante uno strumento di misura adatto
che i componenti caricati elettricamente (ad es. i condensatori) siano completamente scarichi.
Con l'ausilio di un cartello di segnalazione chiaramente leggibile e compren-
▶
sibile, accertarsi che l'apparecchio resti scollegato dalla rete fino al completamento di tutti i lavori.
All'interno dell'apparecchio:
Collocazione
dell'apparecchio
PERICOLO!
Il ribaltamento o la caduta degli apparecchi
può causare gravi lesioni personali e danni materiali.
Installare tutti i componenti del sistema in modo stabile.
▶
Se si utilizza un supporto da pavimento o da parete, assicurarsi sempre che
▶
tutti gli elementi di fissaggio siano ben serrati.
L'apparecchio è collaudato secondo la classe di protezione IP 21, che prevede:
protezione contro la penetrazione di corpi estranei solidi di diametro superio-
-
re a 12,5 mm (.49 in.)
protezione dalle gocce d'acqua che cadono verticalmente.
-
Conformemente alla classe di protezione IP 21 l'apparecchio può essere installato e messo in funzione in ambienti chiusi e asciutti. Evitare l'esposizione all'azione
dell'umidità.
16
L'apparecchio va utilizzato in posizione
20 cm (7.87 in.)
orizzontale.
Aria di raffreddamento
L'apparecchio deve essere installato in modo tale che l'aria di raffreddamento
possa affluire e defluire liberamente attraverso le apposite aperture sul corpo
esterno. La distanza minima dalle aperture di ventilazione da rispettare è di 20
cm (7.87 in.). L'aria ambiente deve essere priva di
eccessiva concentrazione di polvere
-
particelle conduttrici di elettricità (nerofumo o trucioli metallici)
-
fonti di calore.
-
L'aspirazione e il deflusso dell'aria di raffreddamento avvengono come indicato
dalle frecce illustrate nelle figure seguenti.
IT
AVVERTENZA!
La copertura parziale o totale delle aperture di ventilazione
può causare danni materiali.
L'installazione di più apparecchi in fila dovrebbe essere sfalsata.
▶
Se gli apparecchi sono disposti in fila l'uno dopo l'altro, senza essere sfalsati, la
distanza tra gli apparecchi deve essere misurata come segue:
distanza minima 20 cm (7.87 in.).
-
17
Supporto da pa-
*
TX25
3
3
3
*
*
rete e da pavimento
PERICOLO!
L'esecuzione errata dei lavori e la caduta degli apparecchi
può causare gravi lesioni personali e danni materiali.
Il montaggio deve essere eseguito unicamente da personale tecnico qualifi-
▶
cato.
Osservare le norme di sicurezza riportate nelle istruzioni per l'uso del carica-
▶
batteria.
A seconda della base sono necessari tasselli e viti differenti. Per questo motivo
tasselli e viti non sono compresi nella fornitura. È responsabilità del montatore
scegliere tasselli e viti adatti.
PERICOLO!
Il ribaltamento o la caduta di oggetti
può causare gravi lesioni personali e danni materiali.
Controllare che tutti i collegamenti a vite siano ben serrati.
▶
Utilizzare unicamente con il caricabatteria del produttore appositamente
▶
previsto.
Montare l'apparecchio in posizione orizzontale.
▶
In caso di montaggio a parete, la parete deve avere una portata sufficiente.
▶
Peso del supporto da parete:
3 kW 1,35 kg (2.98 lb.)
1
2
18
417 (16.42)
182 (7.17)
38 (1.5) 123,5 (4.86)
40 (1.57) 89,5 (3.52)38 (1.5)
11 (.43)
8,5 (.33)
342 (13.46)
220 (8.66)
123 (4.84)
110 (4.33)
198 (7.8)
283 (11.14)
38 (1.5)
20 (.79) 90 (3.54)
38 (1.5)
20 (.79)
24,5 (.96)
76 (2.99)
C1
mm (in.)
IT
Avvio/arresto
esterno
▶
▶
PERICOLO!
Lo scollegamento del collegamento a spina durante il processo di carica
può causare gravi lesioni personali e danni materiali.
Non scollegare il collegamento a spina mentre il processo di carica è in corso.
Non toccare i contatti sotto corrente sulla spina di carica.
La funzione di avvio/arresto esterno è implementata di serie.
La funzione di avvio/arresto esterno consente di comandare il processo di carica
sia tramite un contatto ausiliario che tramite un interruttore esterno.
Se si scollega il cavo di carica a processo di carica in corso, l'avvio/arresto esterno
impedisce la formazione di scintille, prolungando così la durata dei contatti.
19
Elementi di comando e collegamenti
(3) (4)
(1)
(2)
(2)
(5)
Elementi di comando e attacchi
N. Funzione
(1) Presa USB
La presa USB supporta gli aggiornamenti dell'apparecchio e la registrazione dei parametri di carica durante il processo di carica mediante chiavetta
USB.
(2) Posizione per le opzioni
(3) Cavo di carica (-)
(4) Cavo di carica (+)
(5) Cavo di rete
20
(6)
(7)
(8)
N. Funzione
2
1
TX25
(1)
13 S 1 Dete
S 2 C2 G
C1 G
C1 L
13V O
C2 L
C1 H C2 H
Pin Pin
Plug
Code
Plug
Code
Plug
14p
11
9
7
5
3
1
14
12
10
4
6
8
2
(6) Pannello di controllo
(7) Opzione banda LED
Si accende nei colori corrispondenti a seconda dello stato di
carica, in base alle indicazioni
descritte nel paragrafo "Pannello di controllo".
(8) Copertura per spina opzionale
e cavi di carica
Per accedere alla spina opzionale e ai cavi di carica è necessario rimuovere la copertura (8).
Per eseguire questa operazione,
osservare le avvertenze riportate nel capitolo "Opzioni", paragrafo Sicurezza.
La copertura (1) per la presa USB si
può fissare con una vite.
IT
Disposizione dei
pin della spina
opzionale
Spina opzionale a 14 pin all'interno del
corpo
21
Plug
Pin
Code Function
Plug
Pin
Code Function
13 S 1 Status 1
11 S 2 Status 2 12 C2 G CAN 2GND
wire brown
9 C1 G CAN 1GND 10 13 VO13 V
wire brown Power
Option Box wire brown Option Box wire white
CBG Easy GND CBG Easy VCC
Status
Air Puls
7 C1 L CAN 1Low 8 C2 L CAN 2Low
wire yellow wire yellow
CBG Easy Detect
Remote Control wire 4
Remote Control wire 3
Option Box wire yellow
14 Dete Detect
wire white
Supply
Air Puls
wire white
Remote Control wire 1
5 C1 H CAN 1High 6 C2 H CAN 2High
wire green wire green
Option Box wire green
3 4
1 - St Temperature Controlled
Remote Control wire 2
Charging
Extern Start / Stop
Gateway Link
Battery Link Mandatory for Li-Ion Chargers
TagID Link
2 + St Temperature Controlled
Charging
Extern Start / Stop
Device for Charge & Connect
Optional for Pb Chargers
22
Assegnazione
Dete (14)
C2 G (12)
(6) C2 H
(8) C2 L
dei pin della spina di carica
Assegnazione dei contatti pilota e ausiliari sulla spina di carica
IT
23
Pannello di con-
(1)
(8)
(7)
(6)
(5)
(4)(3)(2)
trollo
N. Funzione
(1) Display
Visualizzazione dei parametri di carica attuali.
Visualizzazione delle impostazioni.
(2) Tasto "Menu"
Selezione del menu desiderato.
Ritorno alla selezione di livello superiore.
(3) Tasti "Up/Down" (Su/Giù)
Selezione della voce di menu desiderata.
Impostazione del valore desiderato.
(4) Tasto "Pause/Start" (Pausa/Avvio)
Interruzione e ripresa del processo di carica.
Conferma di una voce di menu o di un'impostazione.
(5) Spia blu
Configurazione personalizzabile:
State of charge (Stato di carica)
Power-Rate (Percentuale di potenza)
C-Rate (Fattore di carica)
Disattivato
(6) Spia "Errore" (rossa)
Accesa con luce fissa: l'apparecchio segnala un errore. La situazione at-
tuale non consente la carica corretta. Mentre la spia rossa è accesa non si
possono eseguire processi di carica (carica interrotta). Il display visualizza
il messaggio di stato corrispondente.
Lampeggia brevemente ogni 3 s: l'apparecchio segnala un avviso. I parametri di carica non sono favorevoli, la carica però prosegue. Sul display
vengono visualizzati alternatamente il messaggio di stato corrispondente
e lo stato di carica.
(7) Spia "Carica" (gialla)
Accesa: durante la carica.
24
Lampeggiante: se la carica è stata interrotta.
(8) Spia "Batteria carica" (verde)
Configurazione personalizzabile:
State of charge (Stato di carica)
Charge complete (Carica completata)
IT
25
Carica della batteria
Prima messa in
funzione
La prima volta che il caricabatteria viene collegato alla rete elettrica, l'apparecchio è in modalità SETUP.
In questa modalità devono essere configurate o confermate le seguenti impostazioni di base:
Lingua ("Language") (inglese, tedesco, francese,...)
-
Data ("Date"), ora ("Time") e fuso orario
-
Lunghezza del cavo di carica ("Charging cable") e sezione del cavo di carica
-
("Cable cross section")
Collegare la spina di rete del caricabatteria alla rete elettrica.
1
Selezionare la lingua dei menu de-
2
siderata con i tasti "Up/Down" (Su/
Giù).
Confermare con i tasti "Pause/
3
Start" (Pausa/Avvio).
L'inglese è la lingua predefinita.
Selezionare il fuso orario con i tasti
4
"Up/Down" (Su/Giù).
Confermare con i tasti "Pause/
5
Start" (Pausa/Avvio).
Il fuso orario "UTC+1 Central European Time (Berlin)" è impostato come
predefinito.
Configurare le impostazioni seguenti:
Ora legale attivata/disattivata
-
("Daylight saving time ON/OFF")
Formato ora
-
Ora ("Time")
-
Data ("Date")
-
Selezionare l'impostazione deside-
6
rata con i tasti "Up/Down" (Su/Giù).
Confermare l'impostazione deside-
7
rata con i tasti "Pause/Start" (Pausa/Avvio).
L'ora legale attivata ("Daylight saving
time ON") e il formato ora da 24 ore
sono impostati come predefiniti.
26
Selezionare la lunghezza del cavo
8
di carica ("Charging cable") pertinente con i tasti "Up/Down" (Su/
Giù).
Confermare con i tasti "Pause/
9
Start" (Pausa/Avvio).
Il caricabatteria è configurato con la
corretta lunghezza del cavo di carica in
base all'ordine.
Una lunghezza del cavo di carica impostata in modo errato può avere un effetto negativo sul processo di carica!
Selezionare la sezione del cavo di
10
carica ("Cable cross section") pertinente con i tasti "Up/Down" (Su/
Giù).
Confermare con i tasti "Pause/
11
Start" (Pausa/Avvio).
Il caricabatteria è configurato con la
corretta sezione del cavo di carica in
base all'ordine.
IT
Processo di carica
Una sezione del cavo di carica impostata in modo errato può avere un effetto negativo sul processo di carica!
Per informazioni dettagliate sui parametri del caricabatteria, consultare il paragrafo "Modalità di configurazione" al capitolo "Display".
PERICOLO!
Il trattamento improprio della batteria al litio
può causare gravi lesioni personali e danni materiali.
Attenersi scrupolosamente a quanto riportato di seguito:
▶
Collegare al caricabatteria esclusivamente batterie al litio approvate dal pro-
▶
duttore.
Non esporre la batteria al litio a fiamme libere. In presenza di calore eccessi-
▶
vo la batteria può incendiarsi o esplodere.
Se la batteria al litio viene danneggiata a causa di un trattamento improprio,
▶
possono fuoriuscire sostanze tossiche dannose per la salute.
Non gettare la batteria al litio nell'acqua, onde evitare di provocare un corto
▶
circuito con conseguente riscaldamento, incendio o esplosione della batteria.
Non caricare più batterie palesemente danneggiate.
▶
PERICOLO!
La carica di batterie guaste
può causare gravi lesioni personali e danni materiali.
Prima di avviare il processo di carica, accertarsi che la batteria sia perfetta-
▶
mente funzionante.
27
AVVERTENZA!
La presenza massiccia di impurità sui contatti della spina di carica
può causare danni materiali.
L'aumento della resistenza di contatto che ne deriva può causare il surriscal-
▶
damento e di conseguenza il danneggiamento della spina di carica.
Mantenere i contatti della spina di carica privi di impurità e, se necessario,
▶
pulirli.
Collegare la spina di rete del caricabatteria alla rete elettrica.
1
Viene visualizzata la modalità standard. Il display mostra i parametri del caricabatteria:
Stato del collegamento:
-
richiesta grafica di collegare la
batteria
gamma di tensione del caricabat-
-
teria (V)
gamma di potenza del caricabatte-
-
ria (kW)
giorno della settimana, data e ora.
-
È possibile impostare individualmente i parametri del caricabatteria. Per informazioni dettagliate sui parametri del caricabatteria, consultare il paragrafo Moda-
lità di configurazione al capitolo "Funzioni delle spie". Verificare che la batteria
da caricare sia compatibile con la configurazione del caricabatteria.
Indicazioni durante la carica
Inserire la spina di carica.
2
Se non è possibile stabilire una connessione dati alla batteria, viene visualizzata
l'indicazione illustrata di seguito. In questo caso, procedere come segue:
Controllare fisicamente il cavo
1.
CAN.
Controllare le impostazioni di Bat-
2.
tery Link.
Il caricabatteria riconosce la batteria collegata e visualizza alternativamente i seguenti dati della batteria fino all'avvio automatico della carica:
Stato di carica in %
-
Tensione della batteria
-
Produttore della batteria
-
Numero di serie del sistema di ge-
-
stione della batteria
28
Stato di carica in %
-
Stato della batteria (SoH)
-
Versione software del sistema di
-
gestione della batteria
Versione hardware del sistema di
-
gestione della batteria
Non appena la batteria richiede una carica, il processo di carica si avvia. Se è attivato il ritardo avviamento, il processo di carica inizia una volta trascorso il tempo
di ritardo impostato. Per informazioni dettagliate al riguardo, consultare il paragrafo Modalità di configurazione al capitolo "Display".
Durante il processo di carica il display visualizza i valori seguenti:
stato di carica attuale (%)
-
stato di carica all'avvio della carica
-
(%)
tensione di carica attuale (V)
-
corrente di carica attuale (A)
-
potenza di carica attuale (kW)
-
temperatura della batteria (°C)
-
energia caricata dall'avvio della ca-
-
rica (kWh).
IT
Se la spia verde/blu è impostata su "Stato di carica (State of charge)" secondo il
paragrafo "Funzioni aggiuntive (Additional functions)" del capitolo "Display", la
spia verde/blu inizia ad accendersi se lo stato di carica ha superato un determinato valore percentuale (%).
Se la carica viene interrotta azionando
il tasto "Stop/Start", la spia segnala
l'interruzione della carica.
Non appena la batteria ha raggiunto lo stato di carica desiderato, viene visualizzata l'indicazione illustrata di seguito:
stato di carica attuale (%)
-
stato di carica inizio/fine (%)
-
durata della carica (HH:MM)
-
energia caricata dall'avvio della ca-
-
rica (kWh).
29
Si accende la spia verde "Batteria
-
carica".
La batteria è sempre pronta
-
all'uso.
La batteria può rimanere collegata
-
al caricabatteria senza limiti di
tempo.
A seconda dell'impostazione, la spia
può accendersi anche durante la carica
se è stata configurata per farlo.
Esempio: Power-Rate (Percentuale
-
di potenza), C-Rate (Fattore di carica).
Interruzione/
prosecuzione del
processo di carica
Interrompere il processo di carica come segue:
premere il tasto "Pause/Start" (Pausa/Avvio).
1
Mentre il processo di carica viene interrotto:
la spia "Carica" (gialla) lampeggia.
-
Proseguire il processo di carica come segue:
Premere di nuovo il tasto "Pause/Start" (Pausa/Avvio).
2
Fintanto che al caricabatteria è collegata una batteria, è possibile interrompere e
proseguire di nuovo il processo di carica solo mediante il tasto "Pause/Start"
(Pausa/Avvio). È possibile passare da una modalità di visualizzazione all'altra con
il tasto "Menu" secondo il capitolo "Display" solo dopo aver scollegato la batteria
dal caricabatteria.
Termine del processo di carica
30
PERICOLO!
Lo scollegamento dei cavi di carica
può causare gravi lesioni personali e danni materiali dovuti alla formazione di
scintille.
Prima di scollegare la spina di carica, terminare il processo di carica premen-
▶
do il tasto "Stop/Start".
Non appena la batteria si è caricata completamente e raffreddata, si accendono
le spie seguenti:
spia "Batteria carica" (verde)
-
A seconda dell'impostazione della spia
blu, essa inizia a lampeggiare anche se
è stata configurata per farlo.
Terminare il processo di carica come segue:
Premere il tasto "Pause/Start" (Pausa/Avvio).
1
Scollegare la spina di carica.
2
Se i contatti di carica sono aperti, il rilevamento automatico del funzionamento a
vuoto assicura che i contatti di carica siano senza tensione.
IT
31
Display
Panoramica delle modalità di visualizzazione
L'apparecchio dispone delle seguenti modalità:
N. Funzione
Modalità standard
Nella modalità standard il display visualizza i parametri di carica.
Modalità statistica
Visualizza la frequenza degli stati di funzionamento dell'apparecchio e
indica il numero totale delle cariche, nonché una panoramica degli Ah
assoluti e medi erogati per ogni carica e le quantità di energia assorbite.
Modalità cronologica
Fornisce informazioni sui parametri di tutti i processi di carica salvati.
Modalità di configurazione
La modalità di configurazione consente di configurare tutte le impostazioni per l'apparecchio e il processo di carica.
Modalità USB
La modalità USB supporta gli aggiornamenti dell'apparecchio, il salvataggio e il caricamento delle configurazioni degli apparecchi e la registrazione dei parametri di carica durante il processo di carica mediante
chiavetta USB.
Fintanto che al caricabatteria è collegata una batteria, è possibile interrompere e
proseguire di nuovo il processo di carica solo mediante il tasto "Pause/Start"
(Pausa/Avvio). È possibile passare da una modalità di visualizzazione all'altra con
il tasto "Menu", secondo i paragrafi seguenti che descrivono le varie modalità, solo dopo aver scollegato la batteria dal caricabatteria.
Selezione menu
Durante una pausa di carica, la selezione del menu è comunque disponibile, anche se in forma limitata. In questo caso, le modalità di visualizzazione descritte di
seguito sono disponibili in questo modo:
Modalità statistica e Modalità cronologica non sono limitate.
Nella modalità di configurazione si possono consultare i dati seguenti:
Data e ora
-
Numero di serie dell'apparecchio
-
Versione hardware e numero di serie
-
Software: software principale, software secondario, software primario e ver-
-
sione del blocco delle curve caratteristiche di carica.
Nella Modalità USB si possono eseguire tutti i punti fino a "Update" (Aggiornamento) e "Load configuration" (Carica configurazione).
32
Dalla modalità standard, passare alla selezione menu come segue:
tenere premuto il tasto "Menu" (ca. 5 secondi).
1
Dalle altre modalità, passare alla selezione menu come segue:
premere brevemente il tasto "Menu".
1
Apertura della modalità desiderata:
Selezionare l'icona della modalità desiderata con i tasti "Up/Down" (Su/Giù).
2
Esempio: icona della batteria per la modalità standard
-
Confermare il "segno di spunta" con il tasto "Pause/Start" (Pausa/Avvio).
3
IT
Modalità standard
Dopo aver collegato la spina di rete alla rete elettrica, il display entra automaticamente nella modalità standard.
Stato del collegamento:
-
richiesta grafica di collegare la
batteria
gamma di tensione del caricabat-
-
teria (V)
gamma di potenza del caricabatte-
-
ria (kW)
giorno della settimana, data e ora.
-
Se è collegata anche una batteria:
Stato di carica in %
-
Tensione della batteria
-
Produttore della batteria
-
Numero di serie del sistema di ge-
-
stione della batteria
Stato di carica in %
-
Stato della batteria (SoH)
-
Versione software del sistema di
-
gestione della batteria
Versione hardware del sistema di
-
gestione della batteria
È possibile impostare individualmente i parametri del caricabatteria. Per informazioni dettagliate al riguardo, consultare il paragrafo "Modalità di configurazione".
33
Modalità statistica
Nella modalità statistica, le barre orizzontali visualizzano la frequenza degli
stati di funzionamento dell'apparecchio indicati di seguito:
Funzionamento a vuoto ("Idle")
-
Carica ("Charging")
-
Carica di mantenimento ("Floating-
-
charge")
Raffreddamento ("Cooldown")
-
Stato di errore ("Error")
-
Passare dalla pagina 1/2 alla pagina 2/2, e viceversa, con i tasti "Up/Down"
1
(Su/Giù).
La pagina 2/2 mostra i valori seguenti:
numero totale delle cariche
-
("Charges")
Ah totali erogati
-
Ah medi erogati per ogni carica
-
("Charge")
energia totale assorbita (kWh)
-
energia media assorbita (kWh) per
-
ogni carica ("Charge").
L'indicazione dell'energia assorbita è da intendersi come valore indicativo e, per
quanto concerne la potenza nominale, può variare fino a un massimo del 5% rispetto alla quantità effettiva di energia. Se la potenza è ridotta, la variazione può
risultare superiore.
Modalità cronologica
La modalità cronologica fornisce informazioni sui parametri di tutti i processi di
carica salvati. Per consentire la visualizzazione di indicazioni alternate o diverse,
di seguito vengono illustrate due versioni della stessa finestra:
Per ogni processo di carica salvato, passare da una finestra all'altra con i tasti
1
"Up/Down" (Su/Giù).
Contenuti della finestra
Data di inizio della carica, ad es.: "Venerdì, 13.11.20".
-
Ora di inizio della carica, ad es.: "11:50", oppure durata della carica, ad es.: "2
-
h 15 min".
Stato di carica all'avvio della carica, ad es.: "3%".
-
Stato di carica a fine carica, ad es.: "99%".
-
Tensione a fine carica, ad es.: "54,5 V".
-
Ah assorbiti, ad es.: "220 Ah".
-
kWh assorbiti, ad es.: "12 kWh".
-
Numero di serie del sistema di gestione della batteria.
-
34
Icone visualizzate
N. Funzione
Batteria carica
Carica completata.
Batteria scarica
Carica non completata.
Punto esclamativo seguito da cifre
Visualizzazione di errore o di avviso, con il codice del messaggio di
stato. Per informazioni dettagliate al riguardo, consultare il paragrafo
Messaggi di stato.
Simbolo con cifre
Visualizzazione di un errore con il codice del messaggio di stato corrispondente. Per informazioni dettagliate al riguardo, consultare il paragrafo Messaggi di stato.
Icona tasto con segno di spunta
Carica terminata correttamente con il tasto "Pause/Start" (Pausa/
Avvio).
Icona tasto con croce
Carica terminata senza il tasto "Pause/Start" (Pausa/Avvio).
Dettagli carica
Visualizzazione di determinati dati sulla batteria all'inizio e alla fine
della carica:
Numero di celle ("Cells")
Ah
Curva caratteristica di carica ("Curve")
Tipo di batteria
IT
35
Modalità di configurazione
La modalità di configurazione offre le seguenti opzioni di impostazione:
"Charging settings": impostazioni di carica
-
Altre impostazioni:
-
Ritardo ("Delay")
-
Calendario ("Calendar")
-
Limitazione della potenza ("AC power limit")
-
Disattiva tasto Start ("Disable Start Button")
-
Controllo collegamento DC ("Check DC-Connection")
-
"Additional functions": funzioni aggiuntive
-
LED blu ("Blue LED")
-
LED verde ("Green LED")
-
Battery Link
-
Indicatore a distanza ("Remote control system")
-
"General options": impostazioni generali
-
Lingua ("Language")
-
Contrasto ("Contrast")
-
Ora ("Time") (hh:mm:ss), fuso orario, ora legale ("daylight saving
-
time")/ora solare
Data ("Date") (gg:mm:aa)
-
Lunghezza dei cavi di carica ("Charging cable") (m)
-
-
Sezione dei cavi di carica ("Cable cross section") (mm2)
Limitazione della corrente AC ("AC current consumption")
-
Unità per i valori di temperatura
-
Codice per accedere al menu di configurazione attivato/disattivato ("Co-
-
de ON/OFF")
Intervallo di tempo per i parametri registrati sulla chiavetta USB ("USB
-
Logging Time") (s)
Azzera statistica ("Reset statistics")
-
Reimposta cronologia ("Reset history")
-
Ripristino delle impostazioni configurate allo stato di fabbrica ("Reset Facto-
-
ry Settings") o, a scelta, all'impostazione predefinita ("Reset Default Settings")
da riconfermare con la domanda di sicurezza ("OK?").
-
Lo schermo visualizza innanzitutto le
impostazioni di base con l'indicazione
di data e ora e la versione del software.
Interrogare le seguenti informazioni con i tasti "Up/Down" (Su/Giù):
1
Numero di serie dell'apparecchio e numero di serie e versione della me-
-
moria di configurazione.
Scheda per elettronica di comando/elettronica di potenza: versione hard-
-
ware e numero di serie.
Software: software principale, software secondario, software primario e
-
versione del blocco delle curve caratteristiche di carica.
Accedere al menu di configurazione come segue:
premere il tasto "Pause/Start" (Pausa/Avvio).
1
36
Viene visualizzata una richiesta di immissione del codice.
Immettere il codice "1511" richiesto
come segue:
immettere la prima cifra del codice con i tasti "Up/Down" (Su/Giù).
1
Passare alla cifra successiva con il tasto "Menu".
2
Proseguire come precedentemente descritto fino a immettere l'intero codice.
3
Confermare l'immissione con il tasto "Pause/Start" (Pausa/Avvio).
4
IT
Viene visualizzata la selezione delle
voci del menu principale per la modalità di configurazione.
Selezionando una delle voci di menu è
possibile che venga visualizzata una richiesta grafica di leggere le istruzioni
per l'uso. Confermare la richiesta premendo di nuovo il tasto "Pause/Start"
(Pausa/Avvio).
Scorrere il menu di configurazione e i rispettivi sottomenu come segue:
Selezionare la voce di menu desiderata con i tasti "Up/Down" (Su/Giù).
1
Confermare la voce di menu con il tasto "Pause/Start" (Pausa/Avvio) e con-
2
fermare di nuovo un'eventuale domanda di sicurezza (ad es. "OK?").
Se necessario, eseguire una selezione con i tasti "Up/Down" (Su/Giù), ad es.
3
"Off/On" (disattivo/attivo), o immettere un valore.
Confermare l'immissione con il tasto "Pause/Start" (Pausa/Avvio).
4
Se dopo la conferma il cursore dovesse passare a un'impostazione o a una vo-
5
ce successiva, procedere di nuovo come descritto ai punti (3) e (4).
Per uscire dal menu corrente:
Tornare alla selezione di livello superiore con il tasto "Menu".
6
37
Impostazioni di
carica ("Charging settings")
Di seguito si riporta una descrizione dettagliata della voce di menu "Impostazioni
di carica" ("Charging settings") nella modalità di configurazione. Scorrere le voci
di menu secondo il paragrafo Modalità di configurazione.
Selezionare la voce di menu "Impo-
1
stazioni di carica" ("Charging settings").
Viene visualizzato un elenco con le seguenti opzioni di selezione:
Ritardo ("Delay")
Ritardo di inizio carica ("charge start delay")
Tempo di ritardo (minuti) dell'inizio della carica vero e proprio rispetto al mo-
-
mento della sua attivazione.
Riavvio della carica dopo un errore di rete ("at mains failure restart charging")
Se questa opzione di selezione è attivata, il processo di carica viene automa-
-
ticamente riavviato dopo un guasto alla rete elettrica non appena quest'ultima risulta nuovamente disponibile.
Dopo un'avaria di rete ("at mains failure")
Riavvia carica
-
Automatico/Continua carica.
-
Se l'opzione di selezione "Riavvia carica" è attivata, il processo di carica viene automaticamente riavviato dopo un guasto alla rete elettrica non appena quest'ultima risulta nuovamente disponibile.
Se l'opzione di selezione "Automatico/Continua carica" è attivata, il processo di
carica viene automaticamente proseguito dopo un guasto alla rete elettrica non
appena quest'ultima risulta nuovamente disponibile.
Calendario ("Calendar") - opzionale
38
La funzione del calendario consente di avviare automaticamente la carica secondo i criteri indicati di seguito:
finestra temporale all'interno della quale la carica non deve in alcun caso es-
-
sere eseguita la carica se viene collegata una batteria
finestra temporale all'interno della quale la carica deve essere eseguita se
-
viene collegata una batteria.
Per attivare la funzione del calen-
1
dario, selezionare e confermare
l'impostazione "ON" (attivo).
All'interno della funzione del calendario ("Calendar") sono possibili le seguenti
impostazioni:
Configurazione giornaliera 1-7:
("Day Setting 1-7"):
le configurazioni giornaliere consentono di specificare fino a 7 profili
temporali diversi per le fasi di carica.
Carica ("Charge"):
finestra temporale all'interno della
-
quale la carica deve essere avviata
(ad es. "0:00-6:00", "20:00-24:00").
IT
Stop:
finestra temporale all'interno della
-
quale non deve essere eseguita alcuna carica
(ad es. "06:00-20:00").
Da tenere presente! Le cariche in corso vengono influenzate dalle finestre tem-
porali impostate.
Se, nell'esempio illustrato precedentemente, si collega una batteria alle
-
05:45, la carica viene terminata con l'ora di fine specificata (nell'esempio, alle
06:00) della finestra temporale impostata. La carica prosegue di nuovo con
la fase di carica successiva.
Se si collega la batteria all'interno della finestra temporale "Stop", la carica
-
viene avviata automaticamente nella finestra temporale successiva.
Ogni finestra temporale è modificabile
in intervalli di 15 minuti. A ogni configurazione giornaliera è possibile assegnare fino a 15 finestre temporali.
Per ogni finestra temporale è possibile
selezionare Carica ("Charge") o "Stop".
Limitazione della potenza ("AC power limit")
Requisiti minimi: Carica ("Charge") selezionata.
-
Per ogni finestra temporale è possibile impostare una potenza AC massima
-
che l'apparecchio non deve superare in questa fase.
39
Limitazione della potenza ("AC power
limit") è modificabile in intervalli di 0,5
kW.
I valori minimi e massimi variano per le
diverse classi di apparecchio. Il valore
minimo ammonta a circa il 25% della
potenza di uscita massima dell'apparecchio interessato.
Da tenere presente! Una limitazione di potenza impostata può influire negativa-
mente sul grado di efficienza dell'apparecchio.
Configurazione settimanale ("Week
Setting"):
è possibile mettere insieme 3 con-
-
figurazioni settimanali diverse.
A ogni giorno della settimana è possibile assegnare una delle configurazioni
giornaliere precedentemente impostate.
Configurazione annuale ("Year Setting"):
a ogni configurazione settimanale
-
è possibile assegnare più periodi di
calendario (ad es. "1.1. -7.1.").
Disattiva tasto Avvio ("Disable Start Button")
ON (attivo):
-
non è possibile avviare il processo di carica con il tasto "Stop/Start", ad
-
esempio per impedire l'accesso non autorizzato.
OFF (disattivo):
-
È possibile avviare il processo di carica con il pulsante "Pause/Start"
-
(Pausa/Avvio).
Controllo collegamento DC ("Check DC-Connection")
ON (attivo):
-
viene segnalato un errore se per ogni carica viene rilevato più volte un
-
funzionamento a vuoto e la batteria resta collegata (ad es. cattivo contatto della spina).
OFF (disattivo):
-
non viene segnalato alcun errore al rilevamento di un funzionamento a
-
vuoto.
40
Funzioni aggiuntive ("Additional
functions")
Di seguito si riporta una descrizione dettagliata della voce di menu "Funzioni aggiuntive" ("Additional functions") nella modalità di configurazione. Scorrere le voci di menu secondo il paragrafo "Modalità di configurazione".
Selezionare la voce di menu "Fun-
1
zioni aggiuntive" ("Additional functions").
Viene visualizzato un elenco con le seguenti opzioni di selezione:
IT
LED blu ("Blue LED"):
Impostazione della spia blu "LED blu" ("Blue LED")
-
Impostazione in base a Stato di carica ("State of charge"): Il LED blu ini-
-
zia ad accendersi a partire dallo stato di carica impostato (in %).
("Power-Rate" (Percentuale di potenza)), espresso in %
-
"Power-Rate" (Percentuale di potenza) è la potenza di uscita attuale riferita alla potenza di uscita massima dell'apparecchio in %.
La spia blu si accende quando il valore attuale di "Power-Rate" è superiore al valore specificato.
("C-Rate" (Fattore di carica)), espresso come fattore da 0,1 a 2,0C
-
"C-Rate" (Charging Rate) (Fattore di carica) è la corrente di carica riferita
alla capacità nominale della batteria. Con un "C-Rate" di "1C", la carica
viene eseguita in un'ora. "2C" corrisponde a un tempo di carica di
mezz'ora.
La spia blu si accende quando il valore attuale di "C-Rate" è superiore al
valore specificato.
("OFF"), il LED blu è disattivato.
-
LED verde ("Green LED"):
Impostazione della spia verde "LED verde" ("Green LED")
-
Impostazione in base a Stato di carica ("State of charge"): Il LED verde
-
inizia ad accendersi a partire dallo stato di carica impostato (in %).
La carica è completata ("Charge complete"): La spia verde si accende
-
quando la carica è completata.
"Battery Link" ("CAN Battery")
Permette di impostare Battery Link.
-
41
Auto-Configured "On" (Configura-
-
zione automatica "Attiva"):
i parametri di collegamento di Battery Link vengono configurati automaticamente.
Accanto a "Status" (Stato) viene vi-
-
sualizzata un'icona del segno di
spunta non appena si stabilisce
correttamente la connessione
CAN. In caso contrario, viene visualizzata una "x".
Auto-Configured "Off" (Configura-
-
zione automatica "Disattiva"):
i parametri di collegamento di Battery Link si possono impostare manualmente.
Accanto a "Status" (Stato) viene vi-
-
sualizzata un'icona del segno di
spunta non appena si stabilisce
correttamente la connessione
CAN. In caso contrario, viene visualizzata una "x".
Impostazioni generali ("General
options")
Indicatore a distanza ("Remote control system")
Per l'indicatore a distanza è possibile impostare il contrasto.
Descrizione dettagliata della voce di menu "Impostazioni generali" ("General options") della modalità di configurazione.
Selezionare la voce di menu "Impo-
1
stazioni generali" ("General options").
42
Viene visualizzato un elenco con le seguenti opzioni di selezione:
Lingua ("Language")
-
Impostazioni del display ("Di-
-
splay")
Contrasto ("Contrast")
-
Luminosità ("LED brightness")
-
Indicazione degli Ah caricati a
-
fine carica ("Show Ah at charge end") ON/OFF (attivo/disattivo)
Ora ("Time") e data ("Date")
-
Ora legale ("daylight saving ti-
-
me")/ora solare
Fusi orari predefiniti
-
Fusi orari definiti dall'utente
-
Cavo di ricarica ("Charging cable"):
Semplicemente la lunghezza del
-
cavo di carica (m)
IT
Sezione del cavo ("Cable cross section"):
Sezione del cavo di carica
-
Limitazione della corrente AC ("AC current consumption"):
Adattamento della corrente massi-
-
ma assorbita del dispositivo all'installazione elettrica in loco o alla
spina del dispositivo installata sul
dispositivo stesso
I valori minimi e massimi variano
-
per le diverse classi di apparecchio. Il valore minimo ammonta a
circa il 25% della corrente nominale massima dell'apparecchio interessato.
43
Temperatura ("Temperature"):
Temperatura in °C/°F
-
Codice ("Code"):
Immissione del codice per accedere alla modalità di configurazione necessa-
-
ria/non necessaria ("Code ON/OFF")
Intervallo di tempo USB ("USB Logging Time"):
Intervallo di tempo per i parametri
-
di carica registrati sulla chiavetta
USB (s) ("USB Logging Time")
Azzera statistiche ("Reset statistics")
Reimposta cronologia ("Reset history")
Per informazioni dettagliate sulle statistiche e sulla cronologia, consultare i paragrafi "Modalità statistica" e "Modalità cronologica".
Reset impostazioni
Modalità USB Nella modalità USB il display visualizza
La voce di menu sotto "Impostazioni generali" ("general options") offre 2 opzioni
per l'azzeramento di tutte le impostazioni configurate:
Reset Factory Settings:
ripristino delle impostazioni confi-
-
gurate allo stato di fabbrica.
Reset Default Settings:
ripristino delle impostazioni confi-
-
gurate all'impostazione predefinita.
se è collegata o meno una chiavetta
USB.
44
La chiavetta USB deve rispondere alle
specifiche indicate di seguito:
Formattazione: FAT32
-
32 GB massimo
-
nessuna partizione multipla.
-
Il software I-SPoT VIEWER (www.fronius.com/i-spot) supporta la visualizzazione
e l'analisi dei dati sulla chiavetta USB.
Collegare la chiavetta USB solo quando il processo di carica non è in corso o è
interrotto.
Se il processo di carica viene semplicemente interrotto ma non completamente
terminato, è possibile solo leggere i dati. Non è possibile eseguire l'aggiornamento
o il caricamento di una configurazione.
Navigazione nella modalità USB
Passare alle impostazioni indicate di seguito con il tasto "Pause/Start" (Pau-
1
sa/Avvio).
Scorrere le impostazioni con i tasti "Up/Down" (Su/Giù).
2
Confermare l'impostazione desiderata con il tasto "Pause/Start" (Pausa/
3
Avvio).
Per avviare un download di dati, confermarlo nuovamente con il pulsante "Pause/
Start" (Pausa/Avvio). Se non si conferma il download con il pulsante "Pause/
Start" (Pausa/Avvio), si avvierà automaticamente dopo un minuto.
Mentre ha luogo un processo di carica, è consentito collegare una chiavetta USB
dopo aver premuto il tasto "Pause/Start" (Pausa/Avvio). È possibile solo leggere i
dati. Non è possibile eseguire l'aggiornamento o il caricamento di una configurazione.
IT
Rimozione sicura ("Safely remove")
Consente di rimuovere in modo sicuro la chiavetta USB non appena l'opera-
-
zione desiderata è completata.
Aggiornamento ("Update")
Apre un elenco dei file di aggiornamento adatti salvati sulla chiavetta USB.
-
Il file desiderato viene selezionato e confermato in maniera analoga allo scor-
-
rimento delle impostazioni.
Non modificare il nome file assegnato automaticamente al file di aggiorna-
-
mento!
Il firmware più aggiornato è disponibile nella sezione Download del sito Web
-
di Fronius.
Le istruzioni per l'installazione del firmware sono incluse nel file zip del do-
-
wnload.
Download
I dati dei parametri di carica registrati salvati nel registro dati dell'apparec-
-
chio vengono salvati sulla chiavetta USB per I-SPoT VIEWER.
Inoltre, vengono salvati gli eventi ("Events"), nonché le impostazioni dell'ap-
-
parecchio e le curve caratteristiche utente (configurazione).
Per il registro dati si possono selezionare i seguenti intervalli di tempo:
-
1 mese
3 mesi
tutti
dall'ultima volta
45
"Download optional" (Download opzionale)
Sono disponibili le seguenti opzioni:
I-SPoT VIEWER
-
Il salvataggio dei dati registrati avviene come per "Download", ma solo con i
dati per I-SPoT VIEWER.
Salvataggio del registro dati
-
Il salvataggio dei dati registrati avviene come per "Download", ma in formato
".csv" anziché nel formato I-SPoT VIEWER.
(Struttura delle cartelle creata automaticamente per i dati in formato ".csv":
*
Fronius\<Numero di serie apparecchio>\Charges\<aaaammgg>
\<hhmmss.csv>)
Salvataggio degli eventi
-
Gli eventi ("Events") vengono salvati sulla chiavetta USB.
Salvataggio delle configurazioni
-
Le impostazioni dell'apparecchio vengono salvate sulla chiavetta USB.
"Carica configurazione" ("Load configuration")
Carica nell'apparecchio una delle configurazioni idonee salvate sulla chiavet-
-
ta USB.
"Carica testo rivenditore" ("Load dealer text")
Qui è possibile caricare dalla chiavetta USB un file di testo che verrà visualiz-
-
zato non appena l'apparecchio si trova in uno stato di errore.
Il file di testo può contenere, ad esempio, i recapiti di contatto del rivendito-
-
re.
Il file deve essere salvato sulla chiavetta USB in formato ".txt" "unicode".
-
Il nome file deve essere "dealer.txt".
-
Il numero dei caratteri è limitato a 99.
-
Messaggi di stato
* Se durante la carica viene collegata una chiavetta USB, i file csv vengono
direttamente archiviati sulla chiavetta. Anche la struttura delle cartelle
creata automaticamente cambia di conseguenza, creando la cartella "Datalog" invece della cartella "Charges".
Se durante il funzionamento si verifica un guasto, il display può visualizzare determinati messaggi di stato aventi le possibili cause indicate di seguito:
Errore a carico della batteria.
-
Batteria collegata con tensione inadatta.
-
Surriscaldamento dell'apparecchio.
-
Presenza di un errore software o hardware.
-
46
Errore a carico della batteria:
Se la batteria dovesse segnalare uno stato di errore, il caricabatterie visualizza
l'errore come errore a carico della batteria, incluso il relativo codice. Per la descrizione dell'errore, consultare le istruzioni per l'uso della batteria.
Se sul display viene visualizzato un messaggio di errore e non è possibile eliminare il problema da soli:
Annotare il messaggio di stato visualizzato: ad es. "Statecode (31)".
1
Annotare la configurazione dell'apparecchio.
2
Contattare l'assistenza autorizzata.
3
Se l'apparecchio si trova in uno stato di errore, è possibile visualizzare un testo liberamente specificato contenente, ad esempio, i recapiti di contatto del
distributore.
Messaggi di stato con causa esterna
N. Causa/risoluzione
(11) Controllare la tensione di rete
(12) Controllare la rete (caduta di fase)
(13) Sensore termico esterno guasto
(14) Circolazione dell'elettrolita difettosa (il pressostato non scatta)
(15) Nessuna tensione di comando rilevata
(16) L'avvio/arresto esterno non è chiuso.
(17) Scatto ripetuto del rilevamento della tensione di funzionamento a vuoto
durante una carica (ad es. a causa di contatti di carica usurati)
IT
Messaggi di stato in caso di errori a carico della batteria
N. Causa/risoluzione
(22) Sottotensione della batteria
(23) Sovratensione della batteria
(24) Batteria surriscaldata (solo con sensore termico esterno)
(25) Temperatura della batteria troppo bassa (solo con sensore termico ester-
no)
(26) Rilevato guasto alle celle
(27) Batteria non supportata
(28) Batteria molto scarica; viene eseguita una carica di sicurezza
(29) Polarità errata della batteria
(30) Runaway
Messaggi di stato in caso di errore CAN (batteria)
N. Causa/risoluzione
(51) La batteria non risponde
(52) Impossibile interrogare i dati batteria
(53) Tensione della batteria non supportata
(54) Errore di comunicazione
47
(55) Errore a carico della batteria
(56) La batteria non si attiva
(57) Superamento del limite di tempo dei messaggi
(58) Accesso non riuscito
Messaggi di stato in caso di errore gateway
N. Causa/risoluzione
(101) L'impostazione CAN Connect è attiva e non è stato possibile stabilire una
connessione CAN al gateway per almeno 2 minuti.
(102) Nessuna connessione del gateway al back-end.
Messaggi di stato in caso di errori di carica
N. Causa/risoluzione
(31) Timeout nella fase I1
(32) Timeout nella fase U1
(33) Sovratensione della batteria nella fase I2
(34) Superamento Ah
(35) Timeout nella fase I2
(36) Tensione nominale nella fase I2 non raggiunta (solo con curva caratteristi-
ca formato)
(37) Errore nella carica RI
(38) Impossibile raggiungere il tempo di carica impostato
(39) Timeout nella carica RI
Messaggi di stato in caso di errori a carico del circuito primario
N. Causa/risoluzione
(500) Sensore termico Modulo 1 (superiore) guasto
(501) Sensore termico Modulo 2 (inferiore) guasto
(502) Sensore termico della scheda a circuiti stampati guasto
(503) Surriscaldamento circuito primario
48
(504) Ventola bloccata/guasta
(505) Sovratensione/sottotensione del circuito intermedio
(506) Asimmetria del circuito intermedio
(507) Tensione d'alimentazione primaria al di fuori della tolleranza
(508) Avaria di rete
(509) Errata configurazione dell'apparecchio
(510) EEPROM primaria guasta
(527) Sovracorrente variatore di fase
(528) Relè di carica scattato durante il funzionamento sotto carico.
(530) Problema di comunicazione
(532) Errore microcontroller (ad es. divisione per 0)
(533) Tensione di riferimento al di fuori della tolleranza
(534) Problema di avviamento
(535) Sovracorrente PFC
(536) Variatore di fase o PFC difettoso
Messaggi di stato in caso di errori a carico del circuito secondario
N. Causa/risoluzione
(520) Sensore termico del circuito secondario guasto
(521) Surriscaldamento circuito secondario
(522) Fusibile di uscita guasto
(523) Tensione d'alimentazione secondaria al di fuori della tolleranza
IT
(524) Tensione di riferimento secondaria al di fuori della tolleranza
(525) Offset di corrente
(526) Offset di corrente al di fuori della tolleranza
(527) Sovracorrente fonte d'energia (primaria)
(529) Comunicazione secondaria assente
(530) Comunicazione primaria assente
(531) EEPROM secondaria guasta
(532) Errore microcontroller
(537) Misurazione errata della tensione
(570) Impossibile attivare il relè secondario
(571) Problema ADC/SPI
Messaggi di stato in caso di errori a carico del comando
N. Causa/risoluzione
(540) Modulo configurazione memoria guasto/difettoso
(541) Comunicazione secondaria assente
(542) Inizializzazione secondaria non riuscita
(543) Errore di programma/memoria nel comando della curva caratteristica di
carica
49
(544) Errore di programma/memoria nel comando della curva caratteristica di
carica
(545) Inizializzazione primaria non riuscita
(546) Aggiornamento non riuscito
(547) Caricamento/salvataggio delle impostazioni non riuscito
(548) Caricamento/salvataggio delle impostazioni delle curve caratteristiche di
carica non riuscito
(549) Impossibile proseguire la carica a seguito di un'avaria di rete
(550) Ora non impostata
(551) Rilevata modifica hardware
(552) Modulo configurazione memoria non valido
(553) Aggiornamento primario non riuscito
(554) Comunicazione master/slave non riuscita
(555) Software errato dell'apparecchio
(557) Interruzione della comunicazione Interlock
(558) Il secondo apparecchio, collegato tramite Interlock, presenta un errore
(559) Il secondo apparecchio, collegato tramite Interlock, non è compatibile
con l'apparecchio in uso
50
Opzioni
Sicurezza Per collegare le opzioni talvolta è necessario aprire il corpo esterno. Per eseguire
questa operazione, osservare le avvertenze seguenti:
PERICOLO!
Una scossa elettrica
può causare gravi lesioni personali o il decesso.
Il corpo esterno deve essere aperto solo da tecnici qualificati dell'assistenza
▶
del produttore.
Prima di eseguire qualsiasi lavoro con il corpo esterno aperto, scollegare l'ap-
▶
parecchio dalla rete.
Controllare mediante uno strumento di misura adatto che i componenti cari-
▶
cati elettricamente (ad es. i condensatori) siano completamente scarichi.
Con l'ausilio di un cartello di segnalazione chiaramente leggibile e compren-
▶
sibile, accertarsi che l'apparecchio resti scollegato dalla rete fino al completamento di tutti i lavori.
PERICOLO!
IT
Esecuzione impropria dei lavori
può causare gravi lesioni personali e danni materiali.
Tutti i lavori correlati al collegamento delle opzioni devono essere eseguiti da
▶
personale tecnico qualificato.
Se per l'opzione corrispondente esistono istruzioni d'installazione o un alle-
▶
gato, osservare le avvertenze e le istruzioni in essi riportate.
Per tutte le opzioni dotate di attacchi elettrici, una volta eseguiti i lavori di
▶
collegamento, procedere alle verifiche tecniche per la sicurezza in conformità con le norme e le direttive nazionali e internazionali vigenti.
Informazioni più dettagliate sulle verifiche tecniche per la sicurezza sono re-
▶
peribili presso il centro di assistenza autorizzato,
che mette a disposizione dei richiedenti la documentazione necessaria.
▶
PERICOLO!
Il ribaltamento o la caduta degli apparecchi
può causare gravi lesioni personali e danni materiali.
Dato il suo peso, l'apparecchio va fissato mediante un accessorio di montag-
▶
gio adatto onde evitare che cada e si ribalti.
Vanno utilizzati i supporti a parete e a pavimento offerti dal produttore.
▶
Banda LED La striscia LED serve come indicazione di stato e si accende nei colori corrispon-
denti analogamente agli indicatori del pannello di controllo. A tale scopo nella
fessura tra la parete anteriore e la parte superiore del corpo esterno viene installata una striscia LED con diffusore incluso.
Filtro dell'aria In caso di ambienti molto polverosi, il filtro dell'aria impedisce la contaminazione
dell'interno dell'apparecchio, evitando l'eventuale riduzione di potenza e altri problemi dell'apparecchio. Per informazioni dettagliate al riguardo, consultare il relativo allegato.
51
Intervallo di pulizia secondo necessità (raccomandazione del produttore: ogni
425 (16.73)
482 (18.98) 115 (4.53)
428 (16.85)
456 (17.95)
462 (18.19)
415 (16.34)
418 (16.46)
446 (17.56)
452 (17.80)
6,5 (.26)
38 (1.5)38 (1.5)
53.8
(2.12)
53.8
(2.12)
6,5 (.26)6,5 (.26)
76 (2.99)
205 (8.07)
76 (2.99)
14 (.55)
6,5 (.26)
14 (.55)
mm (in.)
C1
mese).
Supporto da parete e da pavimento
Il solido supporto da pavimento con portacavo integrato garantisce un'installazione sicura nel luogo d'impiego. Per informazioni dettagliate e immagini, vedere
il capitolo "Informazioni generali", paragrafo "Supporto da parete e da pavimento".
Kit "Mobile" Un'apposita cinghia permette di trasportare l'apparecchio.
Piastra di montaggio
La piastra montaggio costituisce un supporto da pavimento o da parete dall'ingombro ridotto.
Indicatore a distanza
L'indicatore a distanza consente il comando completo dell'apparecchio da una distanza massima di 30 m (98 ft., 5.1 in.). Questa opzione comprende un pannello
di controllo completo con corpo esterno in alluminio e classe di protezione IP42.
52
Dati tecnici
IT
Li-Charger 3 kW
230 V
Tensione di rete
1)
~ 230 V, ± 15%
Frequenza di rete 50/60 Hz
Fusibile di rete
2)
Max. 16 A
Sezione minima della linea di rete 1,5 mm² (.002325 in.²)
Classe di sicurezza I (con conduttore di terra)
Impedenza di rete max. consentita Z
3)
PCC
max
su
Nessuna
Consumo in standby 5,1 W
Classe di compatibilità elettromagnetica
B
dell'apparecchio
Dimensioni lung. x larg. x alt. 417 x 110 x 198 mm
(16.42 in. x 4.33 x 7.8 in.)
Housing C1
Grado di inquinamento 3
Classe di protezione
4)
IP21
Categoria sovratensione II
Temperatura di esercizio
5)
Da -20 °C a +40 °C
(da -4 °F a 104 °F)
Temperatura di stoccaggio Da -25 °C a +80 °C
(da -13 °F a 176 °F)
Umidità relativa dell'aria Massimo 85%
Altitudine massima sul livello del mare 2000 m (6561 ft.)
Certificazione Secondo targhetta
Norma prodotto EN62477-1
Corrente
Dati specifici
dell'apparecchio
Corrente
AC max.
Potenza
AC max.
Tensione
nominale
di carica
max. Peso
6)
3kW 24V 15,5 A 3340 W 24 V 120 A 8,7 kg
(19.18 lb.)
3kW 48V 15,2 A 3280 W 48 V 60 A 8,7 kg
(19.18 lb.)
(1) È consentito l'utilizzo dell'apparecchio su reti con centro neutro collegate
a terra.
(2) Il grado termico dell'interruttore automatico non deve superare 30000
A2s.
La corrente di dispersione verso terra è inferiore a 3,5 mA.
(3) Interfaccia con la rete elettrica pubblica con 230/400 V e 50 Hz.
(4) Non utilizzare all'aperto. L'apparecchio non deve essere esposto a pioggia
o neve.
53
(5) In presenza di temperature ambiente elevate è possibile che intervenga
una riduzione di potenza (derating).
(6) Con cavo di rete e di carica standard.
54
IT
55
Loading...
