Fronius Li-Charger 3 kW Operating Instruction [FR]

Operating
Instructions

Li-Charger
3 kW

Instructions de service

FR

42,0426,0389,FR 006-05122022

Sommaire

Classes de puissance Li-Charger 5

Généralités 5

Consignes de sécurité 6

Généralités 6
Utilisation conforme à la destination 6
Conditions environnementales 6
Couplage au réseau 7
Risques liés au courant d'alimentation et de charge 7
Risques liés à la batterie 7
Remarques générales relatives à la manipulation des batteries au lithium 8
Protection de l'utilisateur et des personnes 9
Mesures de sécurité en fonctionnement normal 9
Classification CEM des appareils 10
Mesures relatives à la CEM 10
Sûreté des données 10
Maintenance 10
Réparation et remise en état 10
Obligations de l'exploitant 11
Contrôle technique de sécurité 11
Marquages sur l'appareil 11
Élimination 11
Droits d'auteur 11

Informations générales 13

Explication des consignes de sécurité 13
Concept d'appareil 13
Information spécifique au client 13
Configuration correcte de la batterie 13
Couplage au réseau 14
Pose correcte des câbles secteur/de charge 15

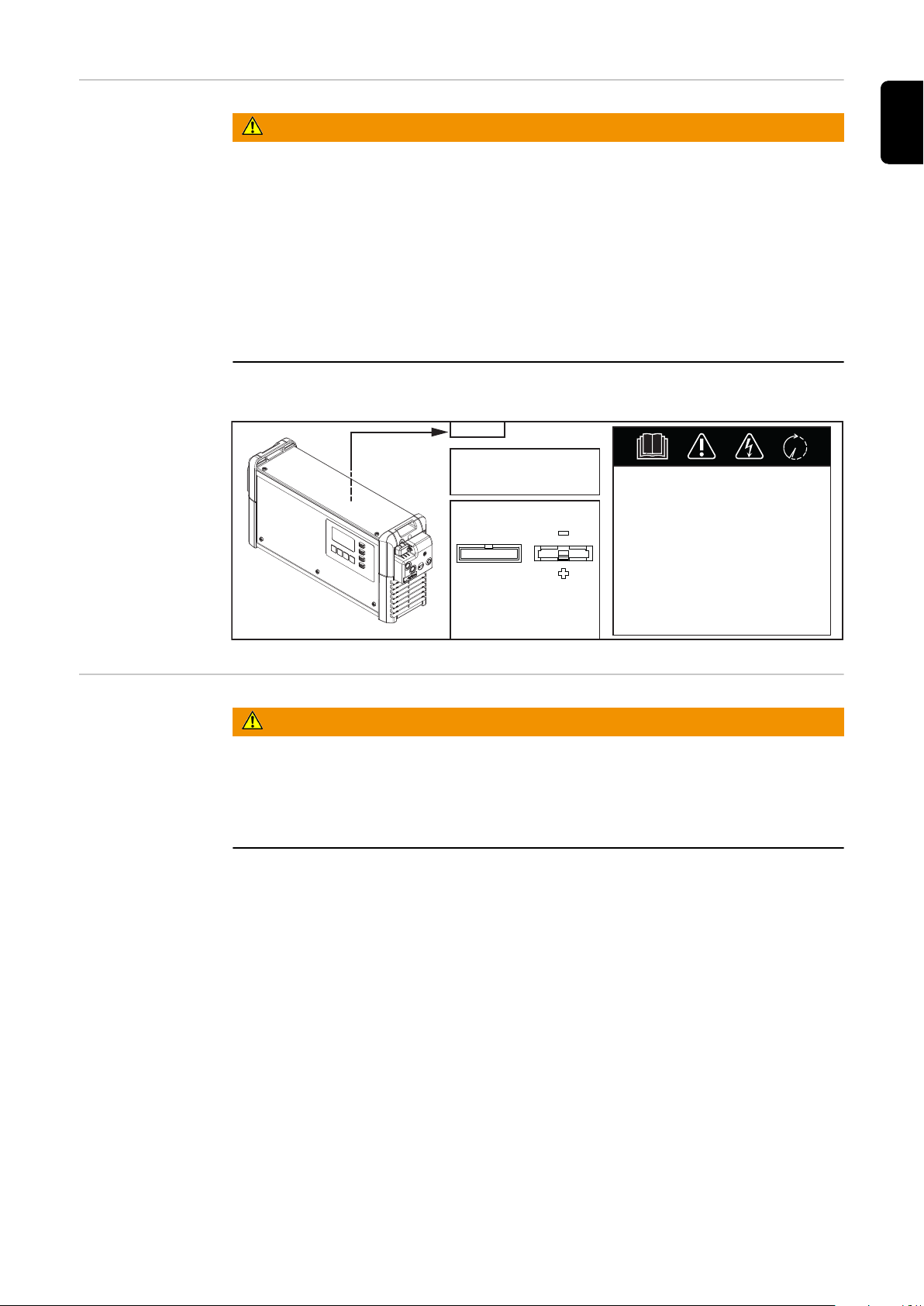

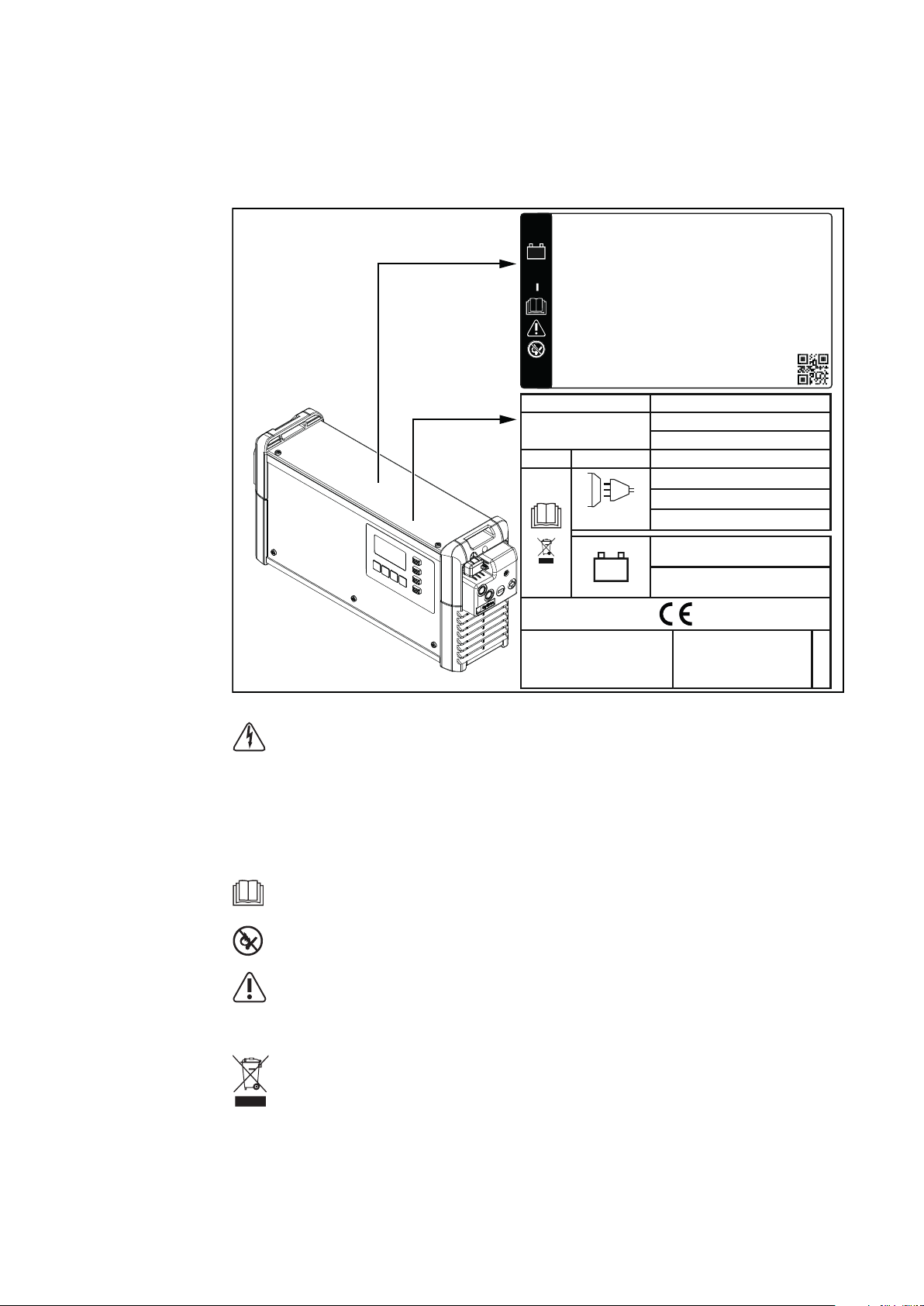

Avertissements sur l'appareil 15
Avertissements à l'intérieur de l'appareil 17
Instructions d'installation 17

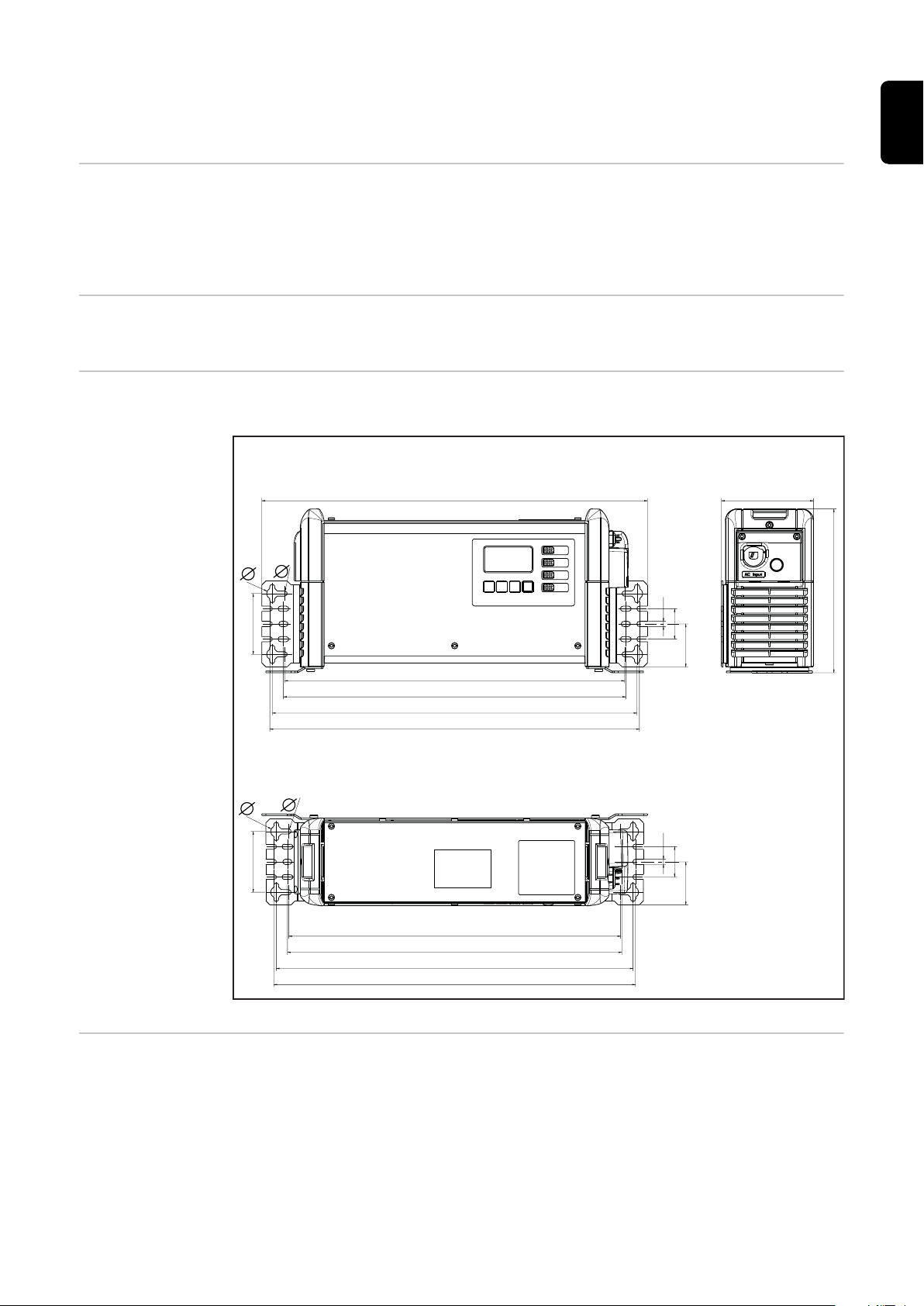

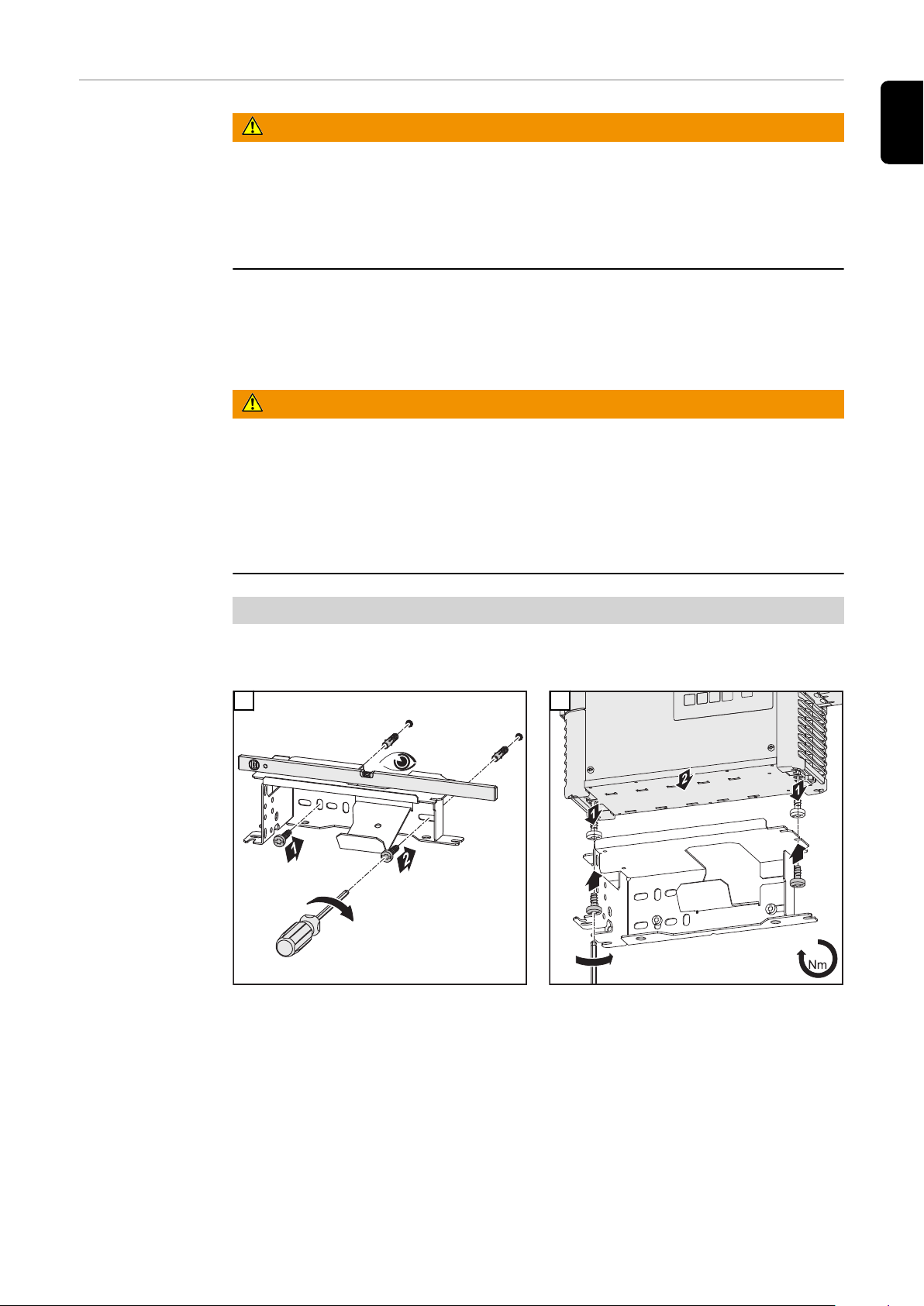

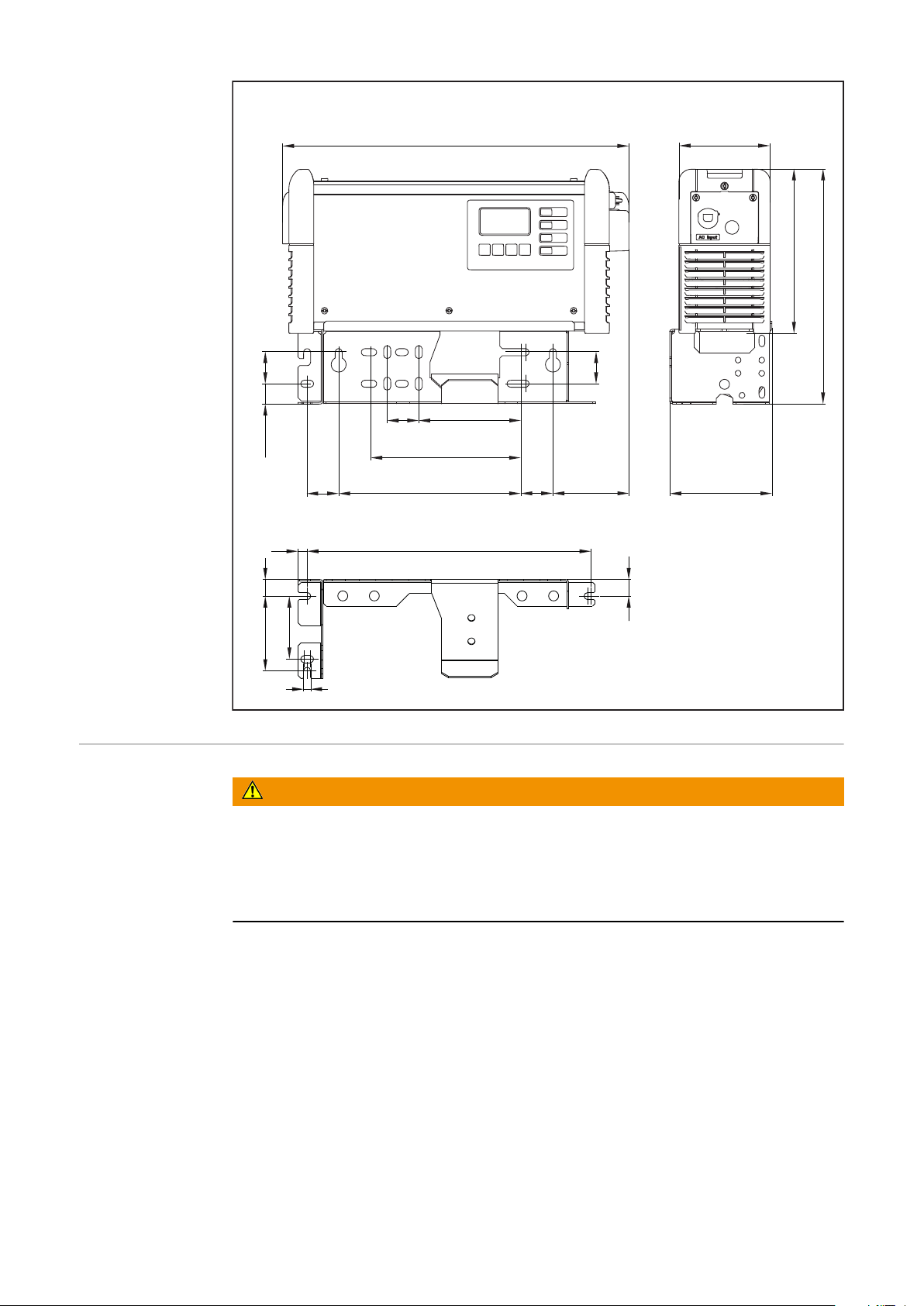

Support mural et au sol 19
Start/Stop externe 20

Éléments de commande et connexions 21

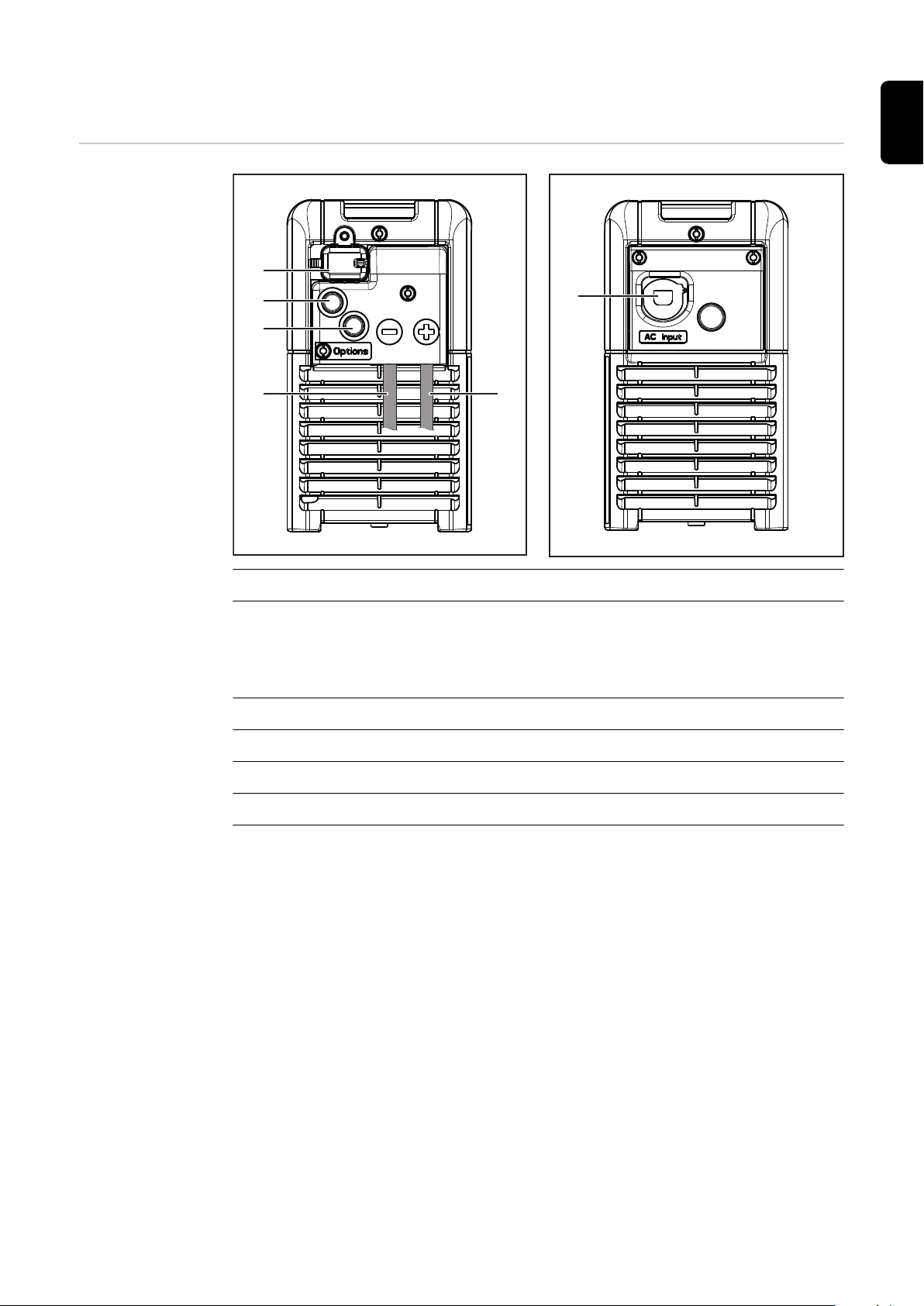

Éléments de commande et connecteurs 21
Schéma de connexion – prise pour option 22
Affectation prise de charge 24

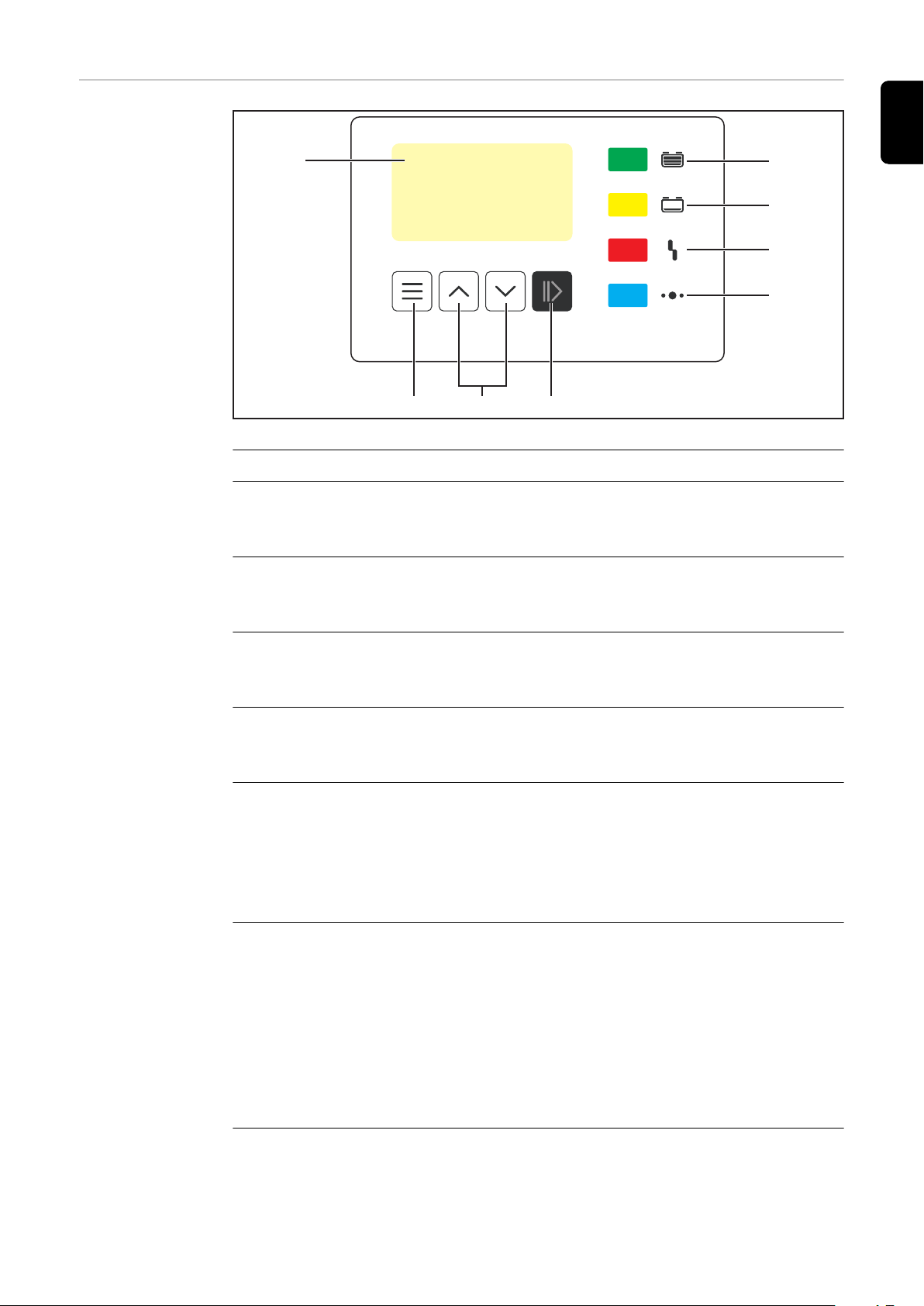

Panneau de commande 25

Charger une batterie 27

Première mise en service 27
Processus de charge 28

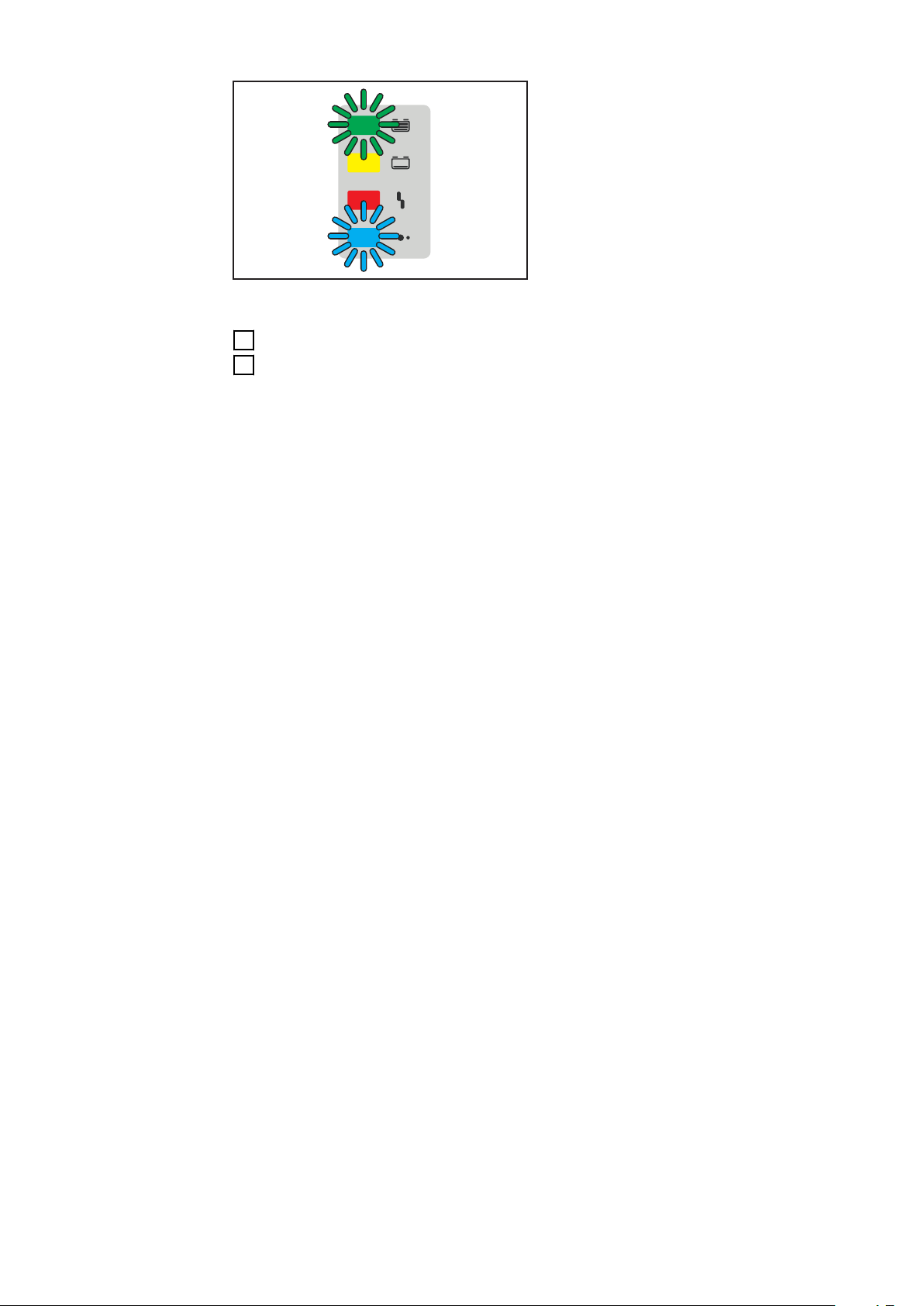

Indications pendant le processus de charge 29
Interrompre/poursuivre le processus de charge 31
Terminer le processus de charge 31

Indication 33

Vue d'ensemble des modes d'affichage 33
Sélection du menu 34

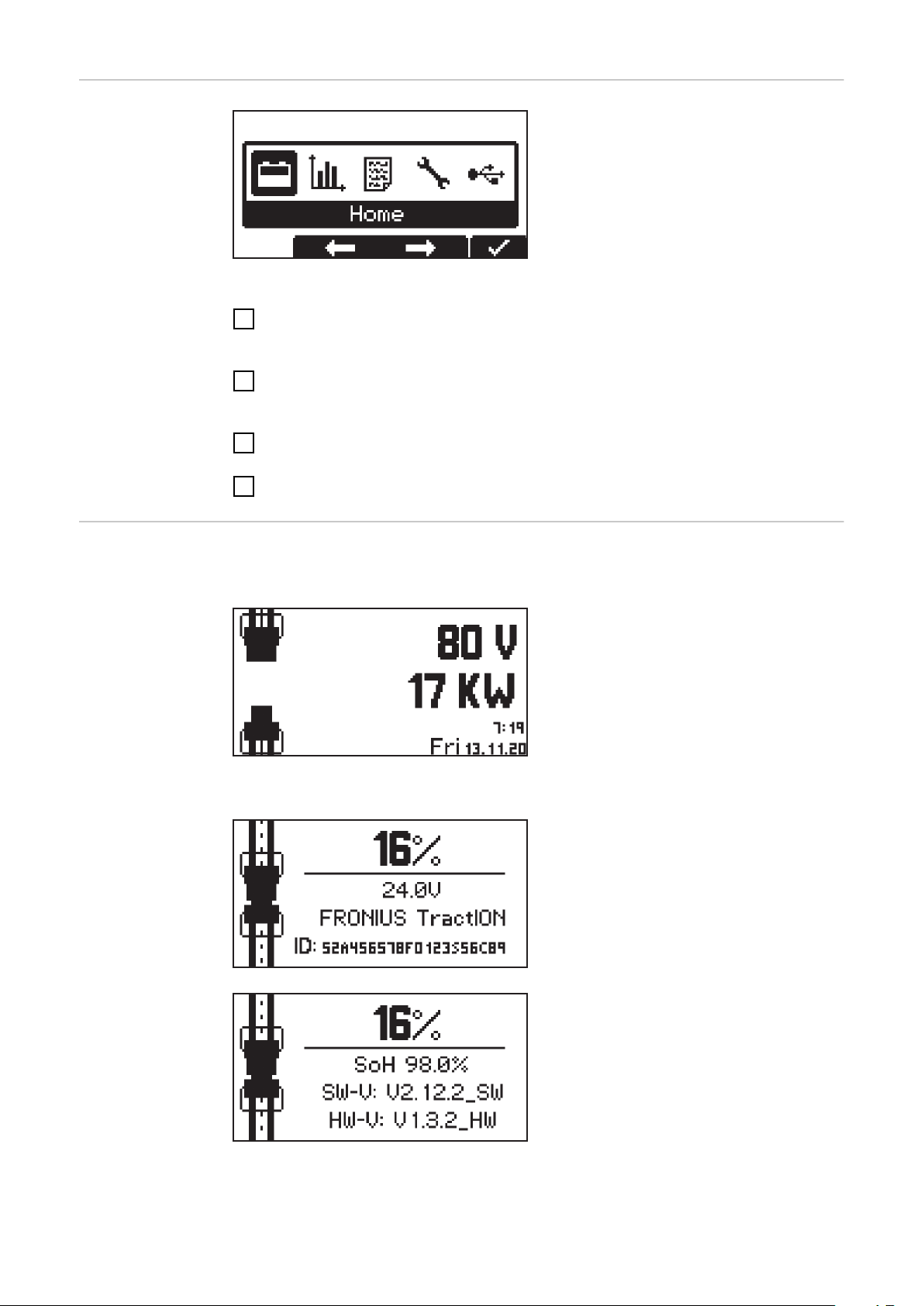

Mode Standard 34

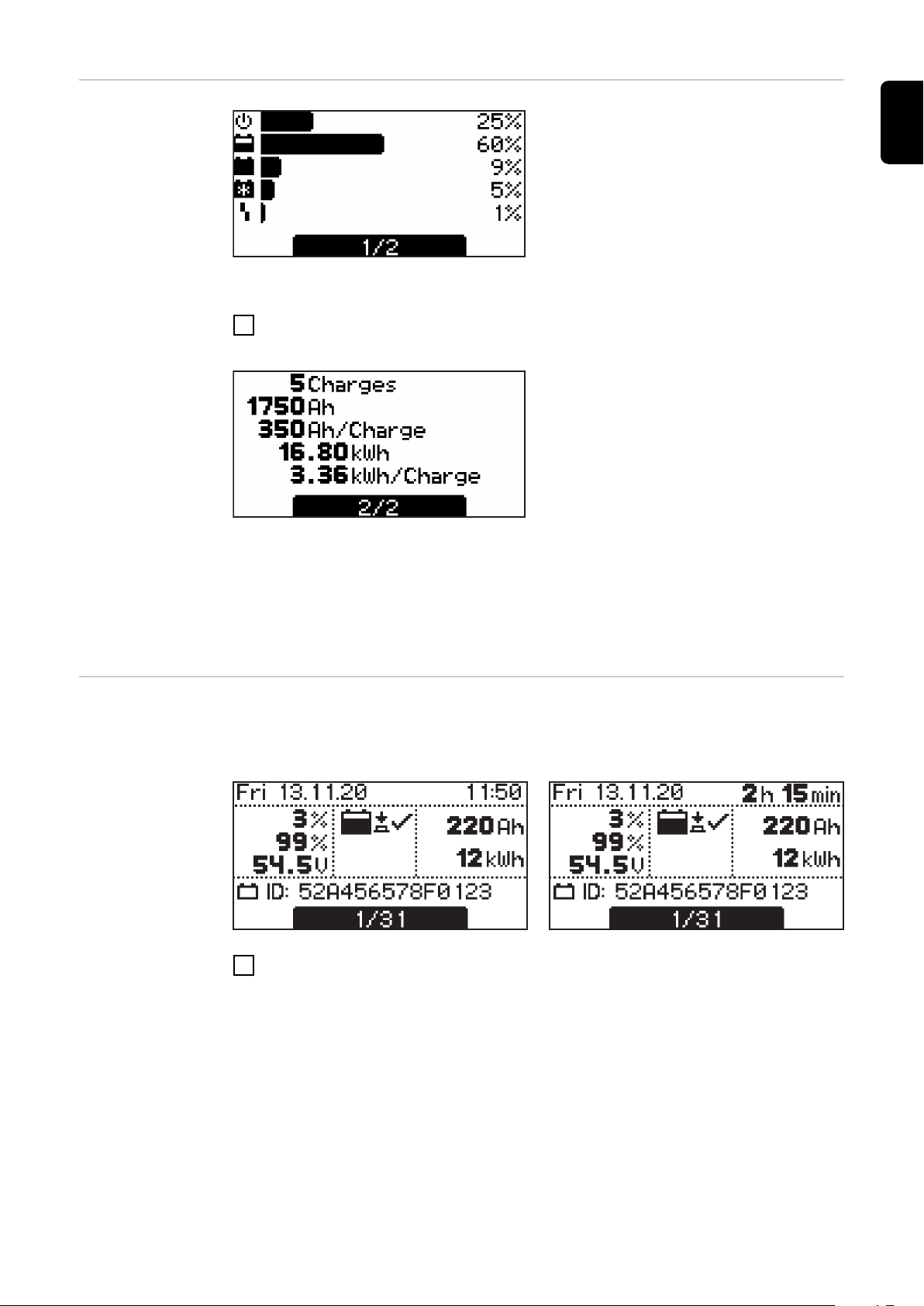

Mode Statistique 35
Mode Historique 35

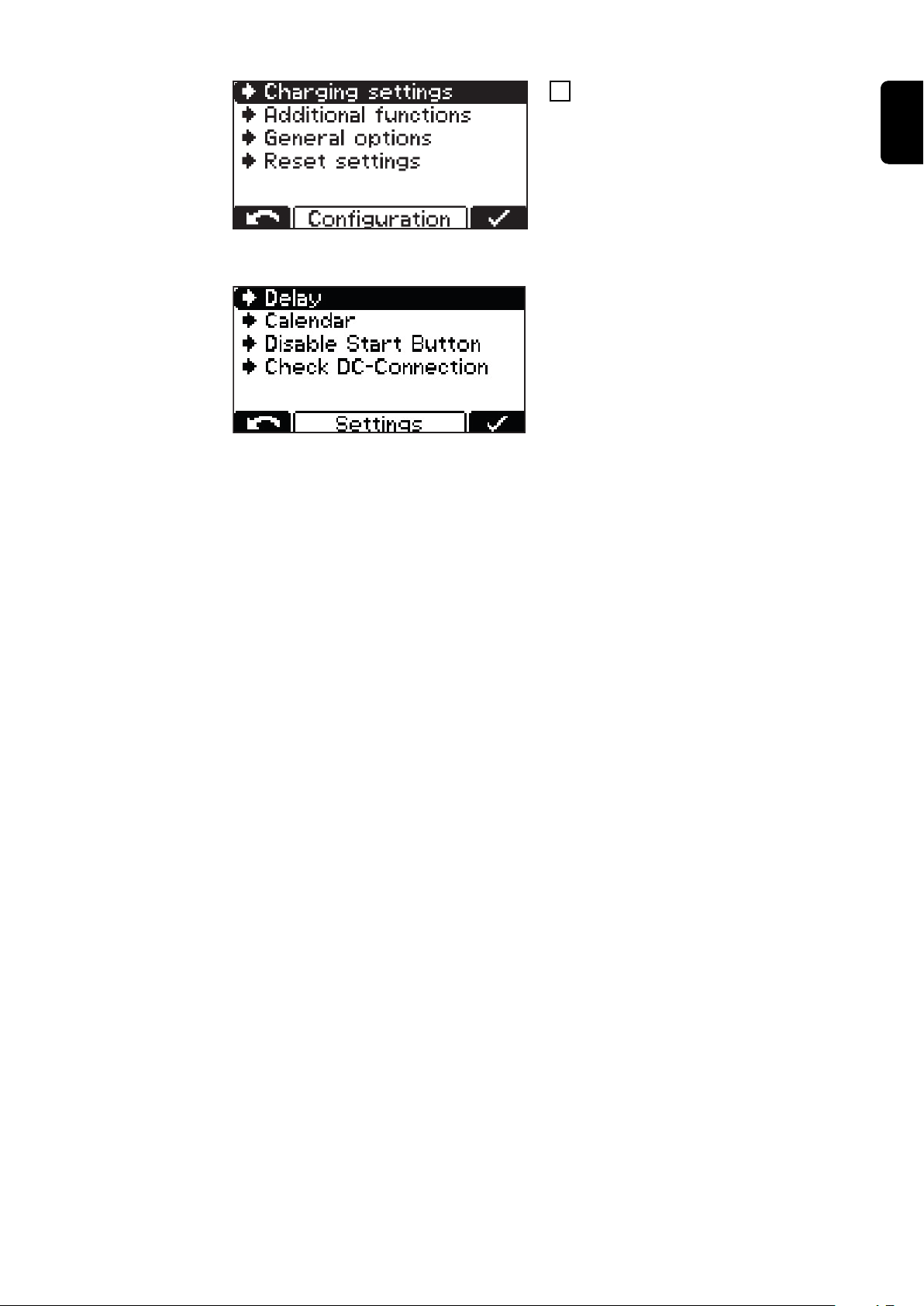

Mode Configuration 37
Configurations de charge 38
Fonctions supplémentaires 42
Réglages généraux 43
Réinitialiser les réglages 45
Mode USB 45

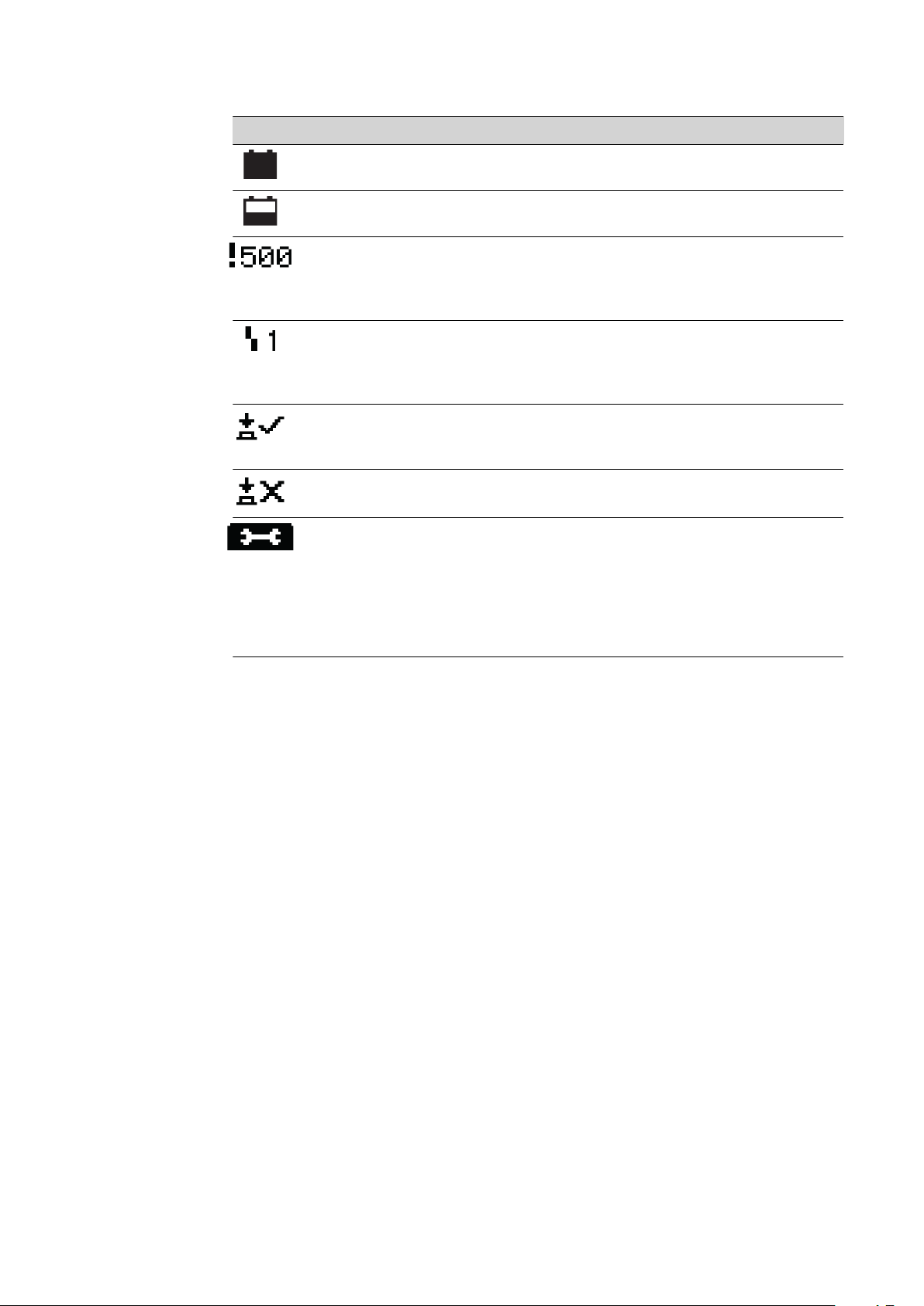

Messages d'état 47

Options 52

Sécurité 52

FR

3

Bande DEL 52
Filtre à air 52
Support mural et au sol 53
Kit « Mobil » 53
Plaque de montage 53
Affichage à distance 53

Caractéristiques techniques 54

Li-Charger 3 kW 230 V 54

4

Classes de puissance Li-Charger

Généralités L'indication en kW pour les classes de puissance se réfère à l'exécution du boîtier

et n'a pas de rapport direct avec la puissance réelle de l'appareil.

FR

Tension de bat­terie Type d'appareil

24 V 3 kW 24 V 120 A C1 1~ 230 V

48 V 3 kW 48 V 60 A C1 1~ 230 V

Courant de
charge max. Housing

Tension du sec­teur

5

Consignes de sécurité

Généralités Cet appareil est fabriqué selon l'état actuel de la technique et conformément

aux règles techniques de sécurité en vigueur. Cependant, en cas d'erreur de ma­nipulation ou de mauvaise utilisation, il existe un risque :

de blessure et de mort pour l'utilisateur ou des tiers ;

-

de dommages pour l'appareil et les autres biens de l'exploitant ;

-

d'inefficacité du travail avec l'appareil.

-

Toutes les personnes concernées par la mise en service, l'utilisation, la mainte­nance et la remise en état de l'appareil doivent :

posséder les qualifications correspondantes ;

-

lire attentivement et suivre avec précision les prescriptions des présentes

-

instructions de service.

Les instructions de service doivent être conservées en permanence sur le lieu
d'utilisation de l'appareil. En complément des présentes instructions de service,
les règles générales et locales en vigueur concernant la prévention des accidents
et la protection de l'environnement doivent être respectées.

Concernant les avertissements de sécurité et de danger présents sur l'appareil,
veiller à :

leur lisibilité permanente ;

-

ne pas les détériorer ;

-

ne pas les retirer ;

-

ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.

-

Utilisation
conforme à la
destination

Les emplacements des avertissements de sécurité et de danger présents sur
l'appareil se trouvent au chapitre « Informations générales » des instructions de
service de votre appareil.
Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil
sous tension.

Votre sécurité est en jeu !

Cet appareil est exclusivement destiné à une utilisation dans le cadre d'un emploi
conforme aux règles en vigueur. Toute autre utilisation est considérée comme
non conforme. Le fabricant décline toute responsabilité pour les dommages qui
en résulteraient, ainsi que pour des résultats de travail défectueux ou erronés.

Font également partie de l'emploi conforme :

la lecture attentive et le respect des instructions de service et de tous les

-

avertissements de sécurité et de danger ;
le respect des travaux d'inspection et de maintenance ;

-

le respect de toutes les instructions données par le fabricant de batterie et

-

de véhicule.

Le fonctionnement irréprochable de l'appareil est fonction d'un maniement appr­oprié. Lors de toute manipulation, l'appareil ne doit en aucun cas être tiré au ni­veau du câble.

Conditions envir­onnementales

6

Tout fonctionnement ou stockage de l'appareil en dehors du domaine indiqué est
considéré comme non conforme. Le fabricant ne saurait être tenu responsable
des dommages consécutifs.

Vous trouverez des informations plus précises relatives aux conditions environne­mentales admises au chapitre « Caractéristiques techniques ».

FR

Couplage au
réseau

Risques liés au
courant d'ali­mentation et de
charge

En raison de leur absorption de courant élevée, les appareils à puissance élevée
influent sur la qualité énergétique du réseau d'alimentation.

Certains types d'appareils peuvent être touchés sous la forme :

de restrictions de raccordement, d'exigences relatives à l'impédance secteur

-

maximale autorisée *) ou

-

d'exigences relatives à la puissance de court-circuit minimale nécessaire

*)

.

*)

à l'interface avec le réseau public

voir caractéristiques techniques

Dans ce cas, l'exploitant ou l'utilisateur de l'appareil doit s'assurer que l'appareil
peut être raccordé au réseau, au besoin en prenant contact avec le fournisseur
d'électricité.

IMPORTANT ! Veiller à la bonne mise à la terre du couplage au réseau !

Le travail avec les chargeurs de batterie expose à de nombreux risques, par ex. :

Risque électrique lié au courant d'alimentation et de charge.

-

Champs électromagnétiques nocifs pouvant être à l'origine d'un risque vital

-

pour les porteurs de stimulateurs cardiaques.

Risques liés à la
batterie

Une décharge électrique peut être mortelle. Toute décharge électrique peut en
principe entraîner la mort. Pour éviter les décharges électriques en cours de
fonctionnement :

Éviter tout contact avec des pièces conductrices à l'intérieur et à l'extérieur

-

de l'appareil.
Ne jamais toucher les pôles de la batterie.

-

Ne pas provoquer de court-circuit dans les câbles de charge ou les pinces de

-

charge.

Tous les câbles et toutes les conduites doivent être solides, intacts, isolés et de
dimension suffisante. Faire réparer sans délai les connexions lâches, encrassées,
endommagées ou les câbles sous-dimensionnés par une entreprise spécialisée
agréée.

Les substances chimiques contenues dans la batterie à charger peuvent avoir un
impact nocif sur l'environnement ainsi que sur la santé des personnes et des ani­maux.
En cas d'endommagement de la batterie, prendre les mesures suivantes :

veiller à ce qu'aucun liquide ne se déverse dans le sol ou dans la nappe

-

phréatique ;
en cas de pollution, éliminer celle-ci conformément aux dispositions natio-

-

nales en vigueur.

Il existe un risque d'incendie en cas de surchauffe de la batterie. Protéger la bat­terie de la chaleur
(par ex. d'une source de chaleur continue ou du feu).

7

En cas d'endommagement et d'utilisation non conforme de la batterie, il peut se
dégager des vapeurs toxiques à l'origine d'irritations des voies respiratoires.
Mesures :

apport d'air frais (ventilation) ;

-

en cas de troubles, consulter un médecin.

-

Si la batterie est défectueuse, du liquide peut s'en échapper :

éviter tout contact avec le liquide ;

-

remettre la batterie au service après-vente agréé pour réparation ;

-

nettoyer et contrôler les éléments ayant été en contact avec le liquide.

-

Le fonctionnement ou le stockage dans des zones présentant un risque d'explo­sion est interdit.
Dans les locaux exposés aux risques d'incendie et d'explosion, des dispositions
spéciales s'appliquent
– respecter les prescriptions nationales et internationales en vigueur.

Conformément à la directive européenne 2006/66/CE relative aux batteries et à
sa transposition dans le droit national, les batteries usagées doivent être col­lectées séparément et faire l'objet d'un recyclage conforme à la protection de
l'environnement. Rapporter la batterie usagée auprès du revendeur ou se rensei­gner sur l'existence d'un système de collecte ou d'élimination local autorisé. Le
non-respect de cette directive européenne peut avoir des conséquences pour
l'environnement et pour la santé !

Si un dommage mécanique au niveau de la batterie est suspecté, celle-ci doit
être éliminée dans le centre de collecte et de recyclage le plus proche,
conformément à la législation et aux directives nationales.
En cas de doute ou de question concernant l'élimination, prendre contact avec le
service après-vente agréé.

Remarques
générales rela­tives à la mani­pulation des bat­teries au lithium

Les batteries au lithium sont fermées de manière étanche aux gaz et inoffen-

-

sives si elles sont utilisées et manipulées conformément aux instructions du
fabricant
Ne jamais utiliser de chargeurs de batterie non adaptés au type de batterie

-

Ne pas provoquer de court-circuit

-

Ne pas endommager par action mécanique (perforation, déformation,

-

démontage, etc.)
Ne pas chauffer au-delà de la température admissible ni brûler

-

Toujours conserver les batteries au frais et au sec

-

L'utilisation des batteries au lithium ne présente pas de danger sous réserve

-

d'une manipulation correcte selon les paramètres indiqués par le fabricant
De mauvaises manipulations ou des circonstances à l'origine de dysfonction-

-

nements peuvent entraîner une fuite des substances chimiques contenues
dans la batterie et des produits de décomposition, et ainsi de sérieuses réac­tions dangereuses pour la santé et l'environnement
Du fait de la diversité des substances chimiques utilisées, en cas d'accident

-

toujours observer les indications du fabricant concernant les mesures d'ur­gence et de premier secours

8

Les batteries au lithium doivent être manipulées conformément aux instruc-

-

tions du fabricant en toutes circonstances
Ceci s'applique en particulier au respect des limites relatives à la charge

-

électrique maximale, aux tensions de fin de charge et de décharge, ainsi
qu'aux contraintes mécaniques et thermiques

Le chargeur et la batterie sont adaptés l'un à l'autre et ne doivent en aucun

-

cas être modifiés ou manipulés sous peine de poser de graves risques en ma­tière de sécurité

Conserver les batteries au lithium de préférence à température ambiante et

-

au sec (des détails concernant la plage de température de stockage sont dis­ponibles dans les instructions du fabricant)
Éviter les fortes variations de température (par ex. ne pas conserver à proxi-

-

mité de radiateurs, ne pas exposer au rayonnement du soleil pendant une
longue période)

Si des substances venaient à s'échapper suite à un dommage ou une manipu-

-

lation non conforme, suivre impérativement les indications du fabricant
Cela concerne notamment l'utilisation d'un équipement de protection indivi-

-

duelle
En cas de conservation de quantités importantes de batteries au lithium, il

-

convient d'en informer les autorités locales
Formation du personnel à la manipulation appropriée des batteries au li-

-

thium (substance dangereuse similaire)

FR

Protection de
l'utilisateur et
des personnes

Mesures de
sécurité en fonc­tionnement nor­mal

Tenir à distance de l'appareil et de la zone de travail les autres personnes, en par­ticulier les enfants, pendant le fonctionnement. Si des personnes se trouvent
malgré tout à proximité :

les informer de tous les risques qu'elles encourent (électrolytes et gaz nocifs,

-

danger dû au courant d'alimentation et de charge, ...) ;
mettre à leur disposition des moyens de protection appropriés.

-

Avant de quitter la zone de travail, s'assurer qu'aucun dommage corporel ou
matériel ne peut survenir, même en votre absence.

Utiliser les appareils munis d'un conducteur de terre uniquement sur un réseau
avec conducteur de terre et une prise avec contact de terre. Si l'appareil est uti­lisé sur un réseau sans conducteur de terre ou avec une prise sans contact de
terre, il s'agit d'une négligence grossière. Le fabricant ne saurait être tenu res­ponsable des dommages consécutifs.

Utiliser l'appareil uniquement en conformité avec l'indice de protection indiqué
sur la plaque signalétique.

Ne jamais mettre l'appareil en service lorsqu'il présente des dommages.

Faire contrôler régulièrement le câble secteur de l'appareil par un électricien
spécialisé afin de vérifier le bon fonctionnement du conducteur de terre.

Faire réparer les dispositifs de sécurité défectueux et les pièces présentant des
dommages avant la mise en service de l'appareil par une entreprise spécialisée
agréée.

Ne pas mettre hors circuit ou hors service les dispositifs de protection.

9

Après l'installation, une fiche d'alimentation librement accessible est nécessaire.

Classification
CEM des appar­eils

Mesures rela­tives à la CEM

Sûreté des
données

Les appareils de la classe d'émissions A :

ne sont prévus que pour une utilisation dans les zones industrielles ;

-

peuvent entraîner dans d'autres zones des perturbations de rayonnement

-

liées à leur puissance.

Les appareils de la classe d'émissions B :

répondent aux exigences d'émissions pour les zones habitées et les zones in-

-

dustrielles, ainsi que pour les zones habitées dans lesquelles l'alimentation
énergétique s'effectue à partir du réseau public basse tension.

Classification CEM des appareils conformément à la plaque signalétique ou aux
caractéristiques techniques.

Dans certains cas, des influences peuvent se manifester dans la zone d'applica­tion prévue malgré le respect des valeurs limites d'émissions normalisées (p. ex.
en présence d'appareils sensibles sur le site d'installation ou lorsque ce dernier
est situé à proximité de récepteurs radio ou TV).
L'exploitant est alors tenu de prendre les mesures nécessaires pour éliminer les
dysfonctionnements.

L'utilisateur est responsable de la sûreté des données liées à des modifications
par rapport aux réglages d'usine. Le fabricant décline toute responsabilité en cas
de perte de réglages personnels.

Maintenance Avant chaque mise en service, vérifier la présence éventuelle de dommages sur

la fiche d'alimentation et le câble d'alimentation, ainsi que sur les câbles de
charge et les pinces de charge.
En cas d'encrassement, nettoyer la surface du boîtier de l'appareil à l'aide d'un
chiffon doux et utiliser uniquement des produits de nettoyage sans solvants.

Réparation et re­mise en état

Les travaux de réparation et de remise en état doivent être réalisés exclusive­ment par une entreprise spécialisée agréée. Utiliser uniquement les pièces de re­change et d'usure d'origine (valable également pour les pièces standardisées).
Les pièces provenant d'autres fournisseurs n'offrent pas de garantie de construc­tion et de fabrication conformes aux exigences de qualité et de sécurité.

Les modifications, installations ou transformations ne sont autorisées qu'avec
l'accord du fabricant.

10

Obligations de
l'exploitant

L'exploitant s'engage à laisser travailler sur l'appareil uniquement des personnes
qui :

connaissent les dispositions de base relatives à la sécurité du travail et à la

-

prévention des accidents et sont formées à la manipulation de l'appareil,
ont attesté par leur signature avoir lu et compris les présentes instructions

-

de service, en particulier le chapitre « Consignes de sécurité »,
ont suivi une formation conforme aux exigences relatives aux résultats de tr-

-

avail.

Contrôler à intervalles réguliers la sécurité de travail du personnel.

FR

Contrôle tech­nique de sécurité

Marquages sur
l'appareil

Le fabricant recommande de faire effectuer au moins tous les 12 mois un
contrôle technique de sécurité de l'appareil.

Le contrôle technique de sécurité ne peut être effectué que par un électricien
qualifié et formé à cet effet :

après toute modification ;

-

après montage ou transformation ;

-

après toute opération de réparation, d'entretien et de maintenance ;

-

au moins tous les 12 mois.

-

Pour le contrôle technique de sécurité, respecter les normes et les directives na­tionales et internationales en vigueur.

Des informations plus précises concernant le contrôle technique de sécurité sont
disponibles auprès du service après-vente. Sur demande, ce service tient les do­cuments requis à disposition.

Les appareils portant le marquage CE répondent aux exigences essentielles des
directives applicables.

Les appareils portant la marque de conformité EAC répondent aux exigences des
normes applicables en Russie, Biélorussie, Kazakhstan, Arménie et Kirghizistan.

Élimination Conformément à la directive européenne et à la législation nationale, les déchets

d’équipement électriques et électroniques doivent être collectés de manière
séparée et faire l’objet d’un recyclage respectueux de l’environnement. Les ap­pareils usagés doivent être retournés au revendeur ou via un système de collecte
et d’élimination local agréé. Une élimination correcte des appareils usagés favor­ise le recyclage durable des ressources matérielles. Une élimination incorrecte
peut avoir des conséquences sur la santé/l’environnement.

Matériaux d’emballage

Collecte sélective. Vérifiez la réglementation de votre commune. Réduisez le vo­lume du carton.

Droits d'auteur Les droits de reproduction des présentes instructions de service sont réservés au

fabricant.

Les textes et les illustrations correspondent à l'état de la technique au moment
de l'impression. Sous réserve de modifications. Le contenu des instructions de
service ne peut justifier aucune réclamation de la part de l'acheteur. Nous vous

11

remercions de nous faire part de vos propositions d'amélioration et de nous si­gnaler les éventuelles erreurs contenues dans les instructions de service.

12

Informations générales

FR

Explication des
consignes de
sécurité

DANGER!

Signale un risque de danger immédiat.

S'il n'est pas évité, il peut entraîner la mort ou des blessures graves.

▶

AVERTISSEMENT!

Signale une situation potentiellement dangereuse.

Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.

▶

ATTENTION!

Signale une situation susceptible de provoquer des dommages.

Si elle n'est pas évitée, elle peut entraîner des blessures légères ou minimes,

▶

ainsi que des dommages matériels.

REMARQUE!

Signale la possibilité de mauvais résultats de travail et de dommages sur l'équi­pement.

Concept d'ap­pareil

Information
spécifique au
client

Configuration
correcte de la
batterie

La technologie est intégrée dans un boîtier robuste selon les normes industr­ielles. La construction extrêmement compacte remplit toutes les exigences en
termes de normes de sécurité, réduit le besoin en espace et protège les compo­sants pour une longue durée de vie.

Doté d'un écran graphique, d'un Datalogger intégré, de nouvelles interfaces et
d'options supplémentaires, l'appareil est parfaitement équipé pour l'avenir.

Si des informations spécifiques au client existent, elles sont livrées avec l'appar­eil.

AVERTISSEMENT!

Danger en cas de raccordement de batteries inadaptées au chargeur de batterie.

Cela peut entraîner des dommages corporels et matériels graves, en raison de
dégagements de gaz et d'une éventuelle inflammation ou explosion.

Ne raccorder au chargeur que des batteries dont le type et la tension sont

▶

prévus pour le chargeur de batterie et correspondant aux réglages de celui­ci.
Le chargeur est exclusivement destiné à être utilisé avec des batteries li-

▶

thium-ion agréées par Fronius.

13

AVERTISSEMENT!

Danger lié aux câbles de charge qui traînent au sol.

Les câbles lâches présentent un risque de blessures par accrochage ou trébuche­ment.

Poser les câbles de charge de façon à ce que personne ne trébuche dessus

▶

ou reste coincé dedans.

AVERTISSEMENT!

Danger en cas de débranchement de la prise de charge pendant la charge.

Cela peut entraîner des dommages corporels et matériels graves.

Avant de débrancher la prise de charge, terminer le processus de charge en

▶

appuyant sur la touche « Stop/Start » (Marche/Arrêt).
Une fois le processus de charge terminé, enrouler les câbles de charge, ou, si

▶

disponible, les poser sur le support de câble.

Couplage au
réseau

AVERTISSEMENT!

Risque d'électrocution.

Cela peut entraîner la mort ou des blessures graves.

Avant d'entamer les travaux, déconnecter tous les appareils et composants

▶

concernés et les débrancher du réseau électrique.
S'assurer que tous les appareils et composants concernés ne peuvent pas

▶

être reconnectés.

AVERTISSEMENT!

Danger en cas d'erreur de manipulation et d'erreur en cours d'opération.

Cela peut entraîner des dommages corporels et matériels graves.

Toutes les fonctions et tous les travaux décrits dans le présent document

▶

doivent uniquement être exécutés par du personnel qualifié.
Le présent document doit être lu et compris.

▶

Toutes les instructions de service des composants périphériques, en particu-

▶

lier les consignes de sécurité, doivent être lues et comprises.

AVERTISSEMENT!

Danger en cas d'alimentation secteur défectueuse ou insuffisante.

Cela peut entraîner des dommages corporels et matériels graves.

Les exigences concernant l'alimentation secteur selon le chapitre « Car-

▶

actéristiques techniques » doivent être remplies.

14

Pose correcte
des câbles sec­teur/de charge

ATTENTION!

Danger en cas de surchauffe due à des câbles secteur/de charge mal posés.

Risque de détérioration des composants.

Poser le câble secteur/de charge sans boucle.

▶

Ne pas recouvrir le câble secteur/de charge.

▶

Poser les câbles de charge de plus de 5 m (16 ft. 4.85 in.) individuellement

▶

(pas de faisceau).
Les câbles de charge de plus de 5 m (16 ft. 4.85 in.) peuvent présenter une

▶

température de surface plus élevée (attention aux surfaces chaudes).
Dans les cas suivants, veiller à ce que la température de surface des câbles

▶

de charge ne dépasse pas 80 °C (176 °F) :

- La température ambiante est de 30 °C (86 °F) ou plus

- La section du câble de charge est de 95 mm2 ou plus

- La longueur du câble de charge est de 5 m (16 ft. 4.85 in.) ou plus
Le câble secteur/de charge ne peut être remplacé que par un électricien

▶

spécialisé.

FR

Avertissements
sur l'appareil

Le chargeur de batterie est muni de symboles de sécurité apposés sur la plaque
signalétique. Ces symboles de sécurité ne doivent pas être retirés, ni recouverts.

Sur la plaque signalétique figure un numéro à 4 chiffres qui fournit des informa­tions sur la date de production. Si vous soustrayez le chiffre 11 aux deux pre-

15

miers chiffres, vous obtenez l'année de production. Les deux derniers chiffres re-

OVC II

U

AC nom.

IAC max.

PAC max.

UDC nom.

IDC max.

Protective class I

Part No.:

Ser. No.:
Production Date Code

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

IP21

1~ NPE 230V 50/60Hz

120A

24V

15.5A

3340W

Platform C1

Ladevorgang immer stoppen bevor das Ladekabel abgezogen wird!
Nur mit zugelassener Lithium Ionen Batterie verwenden!

Always stop charging before you disconnect the charging cable!
Use only with approved lithium ion battery!

Toujours arrêter la charge avant de déconnecter le câble de charge!
Utiliser uniquement avec des batteries lithium-ion agréées!

¡Detener siempre la carga antes de desconectar el cable de carga!
¡Utilizar exclusivamente baterías de iones de litio homologadas!

Interrompere sempre la carica prima di scollegare il cavo di carica!
Utilizzare solo con la batteria agli ioni di litio approvata!

Li

WARNUNG - WARNING - ATTENTION
ADVERTENCIA - AVVISO

42,0409,0420

présentent la semaine calendaire au cours de laquelle l'appareil a été produit.

Exemple : valeur sur la plaque signalétique = 3205
32 - 11 = 21 : année de production 2021
05 : semaine calendaire 05

Une décharge électrique peut être mortelle. L'ouverture du boîtier ne
peut être effectuée que par des techniciens de service formés par le
fabricant. Avant d'intervenir sur l'appareil avec boîtier ouvert, l'appareil
doit être déconnecté du réseau. Utiliser un appareil de mesure adapté
afin de s'assurer que les composants sous tension (par ex. les conden­sateurs) sont complètement déchargés. S'assurer également que l'ap­pareil restera déconnecté du réseau pendant toute la durée de l'inter­vention.

Utiliser ces fonctions uniquement après avoir lu l'intégralité des Instr­uctions de service.

Tenir à l'écart des batteries les sources d'ignition potentielles, telles
que le feu, les étincelles et les flammes nues.

L'appareil peut provoquer des courants résiduels DC dans le conduc­teur de terre. Si un dispositif de protection à courant différentiel rési­duel (RCD) est installé côté réseau pour la protection contre une
décharge électrique, celui-ci doit correspondre au type B.

Ne pas éliminer le produit avec les ordures ménagères mais
conformément aux consignes d'élimination des déchets d'équipements
électriques et électroniques en vigueur sur le lieu d'installation.

16

Avertissements

3 kW

4,010,xxx
xxxxxxxx

XXXX

UDC nom. xxV
Part No.:
Ser. No.:

1

2

1 Display
2 Battery CR2032

WARNING Hazardous Voltage

Kondensator Entladezeit < 2 min.

Capacitor discharge time < 2 min.

Décharge de condensateur < 2 min.

Condensador tiempo de descarga < 2 min.

Condensatore tempo di scaricamento < 2 min.

à l'intérieur de
l'appareil

AVERTISSEMENT!

Danger en cas de décharge électrique.

Cela peut entraîner la mort ou des blessures graves.

L'ouverture du boîtier ne peut être effectuée que par des techniciens de ser-

▶

vice formés par le fabricant.
Avant d'intervenir sur l'appareil avec boîtier ouvert, l'appareil doit être

▶

déconnecté du réseau. Utiliser un appareil de mesure adapté afin de s'assur­er que les composants sous tension (par ex. les condensateurs) sont com­plètement déchargés.
À l'aide de panneaux d'avertissement compréhensibles et bien lisibles, s'as-

▶

surer que l'appareil restera bien déconnecté du réseau jusqu'à la fin de tous
les travaux.

À l'intérieur de l'appareil :

FR

Instructions
d'installation

AVERTISSEMENT!

Danger en cas de basculement ou de chute des appareils.

Cela peut entraîner des dommages corporels et matériels graves.

Tous les composants périphériques doivent être installés de façon stable.

▶

En cas d'utilisation d'un support mural ou au sol, toujours s'assurer de la

▶

bonne mise en place de tous les éléments de fixation.

L'appareil est contrôlé conformément à l'indice de protection IP 21, ce qui signi­fie :

protection contre la pénétration de corps étrangers solides d'un diamètre

-

supérieur à 12,5 mm (.49 in.) ;
protection contre les gouttes d'eau s'écoulant verticalement.

-

L'appareil peut être installé et utilisé dans des endroits secs et fermés,
conformément à l'indice de protection IP21. Éviter les effets de l'humidité.

17

L'appareil doit être utilisé en position

20 cm (7.87 in.)

horizontale.

Air de refroidissement

L'appareil doit être positionné de telle sorte que l'air de refroidissement puisse
circuler librement au travers des ouvertures de boîtier prévues à cet effet. Tou­jours prévoir un écartement minimal de 20 cm (7.87 in.) par rapport aux orifices
d'entrée et de sortie d'air. L'air ambiant ne doit pas présenter :

un taux de poussières trop élevé ;

-

de particules conductrices d'électricité (suie ou copeaux métalliques) ;

-

de sources de chaleur.

-

L'aspiration et l'écoulement de l'air de refroidissement s'effectuent tel que re­présenté dans les illustrations suivantes par les symboles fléchés.

REMARQUE!

Danger en cas de recouvrement total ou partiel des orifices d'entrée et de sortie
d'air.

Cela peut entraîner des dommages matériels.

L'installation de plusieurs appareils les uns à la suite des autres doit en prin-

▶

cipe se faire de manière décalée.

Si les appareils sont disposés les uns derrière les autres en ligne droite, sans être
décalés, l'écart entre chaque appareil doit être calculé comme suit :

écart minimal de 20 cm (7.87 in.)

-

18

Support mural et

*

TX25

3

3

3

*

*

au sol

AVERTISSEMENT!

Danger en cas d'erreurs en cours d'opération et de chute des appareils.

Cela peut entraîner des dommages corporels et matériels graves.

Ce montage doit être effectué exclusivement par du personnel qualifié et

▶

formé.
Respecter les consignes de sécurité figurant dans les instructions de service

▶

du chargeur de batterie.

Des chevilles et vis de types différents sont nécessaires en fonction du support.
C'est la raison pour laquelle celles-ci ne sont pas comprises dans la livraison.
L'installateur est personnellement responsable du choix des chevilles et des vis
adaptées.

AVERTISSEMENT!

Danger en cas de basculement ou de chute d'objets.

Cela peut entraîner des dommages corporels et matériels graves.

Vérifier le serrage correct de tous les raccords à vis.

▶

Utiliser uniquement avec le chargeur de batterie prévu à cet effet du fabri-

▶

cant.
Monter l'appareil en position horizontale.

▶

En cas de montage mural, la capacité de charge du mur doit être suffisante.

▶

FR

Poids du support mural :

3 kW 1,35 kg (2.98 lb.)

1

2

19

417 (16.42)

182 (7.17)

38 (1.5) 123,5 (4.86)

40 (1.57) 89,5 (3.52)38 (1.5)

11 (.43)

8,5 (.33)

342 (13.46)

220 (8.66)

123 (4.84)

110 (4.33)

198 (7.8)

283 (11.14)

38 (1.5)

20 (.79) 90 (3.54)

38 (1.5)

20 (.79)

24,5 (.96)

76 (2.99)

C1

mm (in.)

Start/Stop ex­terne

Danger en cas de débranchement de la connexion pendant le processus de
charge

Cela peut entraîner des dommages corporels et matériels graves.

▶
▶

La fonction « Start/Stop externe » est installée de série.

Grâce à la fonction « Start/Stop externe », le processus de charge peut être
contrôlé à la fois par un contact auxiliaire et par un commutateur extérieur.

Si le câble de charge est débranché alors que le process de charge est en cours,
la fonction « Start/Stop externe » empêche la formation d'étincelles et aug­mente ainsi la durée de vie des contacts.

AVERTISSEMENT!

Ne pas débrancher la connexion pendant que la charge est en cours.
Ne pas toucher les contacts sous tension de la prise de charge.

20

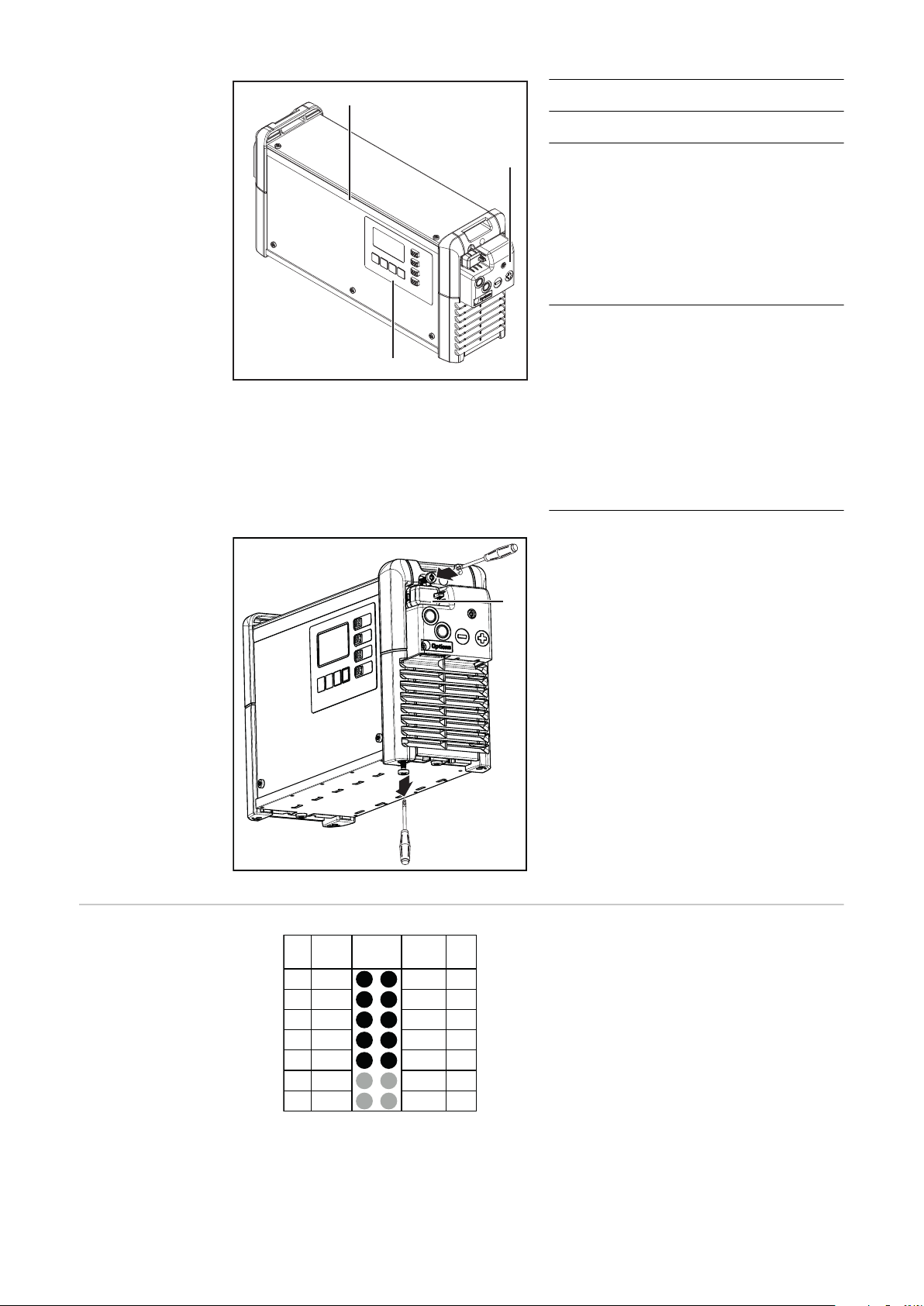

Éléments de commande et connexions

(3) (4)

(1)

(2)

(2)

(5)

Éléments de
commande et
connecteurs

FR

Nº Fonction

(1) Connexion USB

La connexion USB prend en charge une mise à jour de l'appareil et la
consignation des paramètres de charge durant le processus de charge par
clé USB.

(2) Position pour options

(3) Câble de charge (-)

(4) Câble de charge (+)

(5) Câble secteur

21

(6)

(7)

(8)

Nº Fonction

2

1

TX25

(1)

13 S 1 Dete

S 2 C2 G

C1 G

C1 L

13V O

C2 L

C1 H C2 H

Pin Pin

Plug
Code

Plug
Code

Plug
14p

11

9

7

5

3

1

14

12

10

4

6

8

2

(6) Panneau de commande

(7) Option bande LED

S'allume dans la couleur corr­espondante en fonction de
l'état de charge, conformément
aux indications explicatives du
paragraphe « Panneau de com­mande »

(8) Capot pour prise pour option et

câbles de charge

La prise pour option et les
câbles de charge sont unique­ment accessibles en retirant le
capot (8). Suivre pour cela les
avertissements se trouvant au
chapitre « Options », paragr­aphe Sécurité.

Le cache (1) pour la connexion USB
peut être sécurisé au moyen de vis.

Schéma de
connexion – pr­ise pour option

22

Prise pour option 14 pôles à l'intérieur
du boîtier

Plug

Pin

Code Function

13 S 1 Status 1

Plug

Pin

Code Function

14 Dete Detect

FR

11 S 2 Status 2 12 C2 G CAN 2GND

wire brown

9 C1 G CAN 1GND 10 13 VO13 V

wire brown Power

Option Box wire brown Option Box wire white
CBG Easy GND CBG Easy VCC

Status

Air Puls

7 C1 L CAN 1Low 8 C2 L CAN 2Low

wire yellow wire yellow

CBG Easy Detect

5 C1 H CAN 1High 6 C2 H CAN 2High

wire green wire green

Remote Control wire 4

Remote Control wire 3
Option Box wire yellow

wire white

Supply

Air Puls

wire white

Remote Control wire 1

Option Box wire green

3 4

1 - St Temperature Controlled

Remote Control wire 2

Charging
Extern Start / Stop

Gateway Link

Battery Link Mandatory for Li-Ion Chargers

TagID Link

2 + St Temperature Controlled

Charging
Extern Start / Stop

Device for Charge & Connect

Optional for Pb Chargers

23

Affectation prise

Dete (14)

C2 G (12)

(6) C2 H

(8) C2 L

de charge

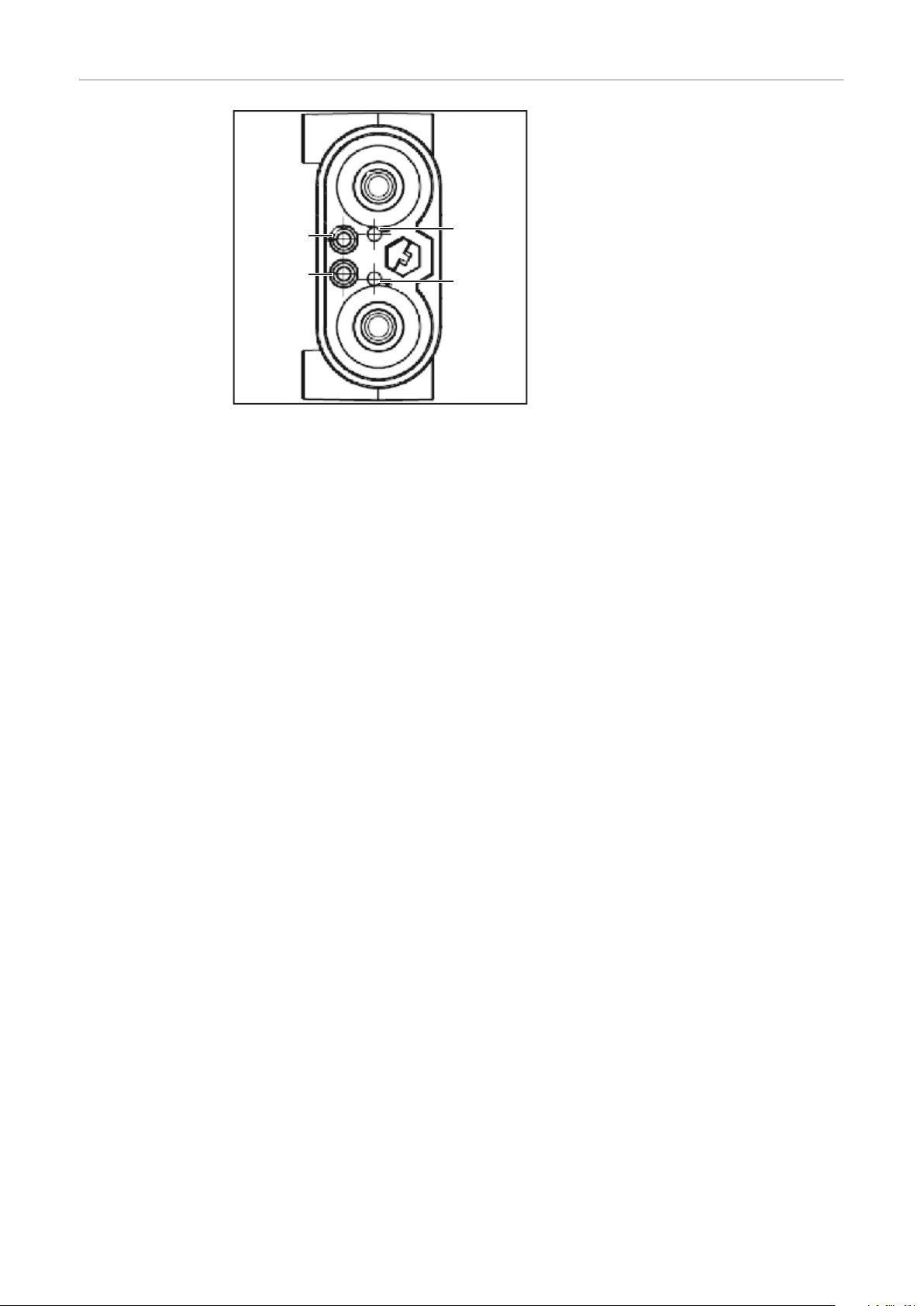

Affectation des contacts pilotes et
auxiliaires sur la prise de charge

24

Panneau de com-

(1)

(8)

(7)

(6)

(5)

(4)(3)(2)

mande

FR

Nº Fonction

(1) Écran

Affichage des paramètres de charge actuels.
Affichage des réglages.

(2) Touche « Menu »

Sélection du menu souhaité.
Revenir à la sélection précédente.

(3) Touches « Up/Down »

Sélection du point de menu souhaité.
Paramétrage de la valeur souhaitée.

(4) Touche « Pause/Start »

Interrompre et reprendre la charge.
Confirmation d'un point de menu ou d'un réglage.

(5) Voyant bleu

Personnalisable :
État de charge
Taux de puissance
Taux de charge
Désactivé

(6) Voyant « Erreur » (rouge)

Allumé en continu : l'appareil émet une erreur. La situation actuelle ne

permet pas de charge adaptée. Lorsque le voyant rouge est allumé, au­cune charge ne peut avoir lieu (charge interrompue). L'écran affiche le
message d'état correspondant.
Clignote rapidement toutes les 3 s : l'appareil émet un avertissement. Les
paramètres de charge sont défavorables, la charge se poursuit malgré
tout. L'écran affiche alternativement le message d'état correspondant et
l'état de charge.

(7) Voyant « Charge » (jaune)

Allumé : pendant le processus de charge.

25

Clignote : lorsque la charge a été interrompue.

(8) Voyant « Batterie chargée » (vert)

Personnalisable :
État de charge
Charge complètement terminée

26

Charger une batterie

FR

Première mise
en service

Si le chargeur est raccordé au réseau électrique pour la première fois, l'appareil
se trouve en mode Setup.

Les réglages de base suivants doivent être réalisés ou confirmés dans ce mode :

langue (anglais, allemand, français, ...) ;

-

date, heure et fuseau horaire ;

-

longueur et section du câble de charge.

-

Brancher la fiche secteur du chargeur de batterie dans la prise réseau.

1

Sélectionner la langue de menu

2

souhaitée à l'aide des touches
« Up/Down ».

Confirmer avec la touche « Pause/

3

Start ».

L'anglais est enregistré comme langue
par défaut.

Sélectionner le fuseau horaire à

4

l'aide des touches « Up/Down ».
Confirmer avec la touche « Pause/

5

Start ».

Le fuseau horaire UTC+1 Central Euro­pean Time (Berlin) est enregistré par
défaut.

Les paramètres suivants doivent être
définis :

heure d'été ON/OFF ;

-

format horaire ;

-

heure ;

-

date.

-

Définir les paramètres souhaités

6

avec les touches « Up/Down ».
Confirmer les paramètres définis

7

avec la touche « Pause/Start ».

Par défaut, l'heure d'été est réglée sur
ON et le format horaire sur 24h.

27

Régler la longueur de câble de

8

charge adaptée à l'aide des
touches « Up/Down ».

Confirmer avec la touche « Pause/

9

Start ».

Le chargeur est configuré avec la lon­gueur de câble de charge correcte
conformément à la commande.

Si la longueur du câble de charge n'est
pas paramétrée correctement, cela
peut avoir des conséquences négatives
sur le processus de charge !

Régler la section de câble de

10

charge adaptée à l'aide des
touches « Up/Down ».

Confirmer avec la touche « Pause/

11

Start ».

Le chargeur est configuré avec la sec­tion de câble de charge correcte
conformément à la commande.

Processus de
charge

Si la section du câble de charge n'est
pas paramétrée correctement, cela
peut avoir des conséquences négatives
sur le processus de charge !

Pour plus d'informations relatives aux paramètres du chargeur de batterie, voir le
chapitre « Indications », paragraphe « Mode Configuration ».

AVERTISSEMENT!

Danger en cas de manipulation non conforme de la batterie au lithium.

Cela peut entraîner des dommages corporels et matériels graves.

Les points suivants doivent absolument être pris en compte :

▶

ne raccorder au chargeur que des batteries au lithium agréées par le fabri-

▶

cant ;
ne pas exposer la batterie au lithium à une flamme nue ; en cas de sur-

▶

chauffe, la batterie peut s'enflammer ou éclater ;
si la batterie au lithium est endommagée suite à une manipulation non

▶

conforme, des substances toxiques dangereuses pour la santé peuvent se
dégager ;
ne pas plonger la batterie au lithium dans de l'eau ; cela peut provoquer un

▶

court-circuit qui peut entraîner l'échauffement, l'inflammation ou l'éclate-
ment de la batterie ;
ne plus charger les batteries visiblement endommagées.

▶

28

AVERTISSEMENT!

Danger en cas de batterie défectueuse.

Cela peut entraîner des dommages corporels et matériels graves.

Avant de commencer la charge, s'assurer que la batterie est en mesure de

▶

fonctionner correctement.

REMARQUE!

Danger en cas d'encrassement important des contacts de la prise de charge.

Cela peut entraîner des dommages matériels.

En raison d'une résistance de contact consécutivement plus élevée, une sur-

▶

chauffe pouvant conduire à la destruction de la prise de charge est suscep­tible de survenir.
Maintenir les contacts de la prise de charge exempts de saletés et les net-

▶

toyer le cas échéant.

Raccorder la fiche secteur du chargeur de batterie au réseau électrique

1

L'indication s'affiche en mode Standard. L'écran affiche les paramètres du char­geur de batterie :

État de la connexion :

-

requête graphique à connecter la
batterie
Plage de tension du chargeur de

-

batterie (V)
Plage de puissance du chargeur

-

(kW)
Jour, date et heure

-

Les paramètres du chargeur de batterie peuvent être réglés séparément. Pour
plus d'informations relatives aux paramètres du chargeur de batterie, voir le cha­pitre « Fonctions d'affichage », paragraphe Mode Configuration. S'assurer que la
batterie à charger correspond à la configuration du chargeur de batterie.

FR

Indications pen­dant le proces­sus de charge

Brancher la prise de charge.

2

S'il n'est pas possible d'établir une connexion de données avec la batterie, l'indi­cation ci-dessous s'affiche. Dans ce cas, procéder comme suit :

Vérifier l'état physique du câble

1.
CAN.
Vérifier les paramètres de la Bat-

2.
tery Link.

Le chargeur détecte la batterie connectée et affiche alternativement les données
suivantes sur la batterie jusqu'au démarrage automatique de la charge :

État de charge en %

-

Tension de la batterie

-

Fabricant de la batterie

-

Numéro de série du système de

-

gestion de la batterie

29

État de charge en %

-

État de la batterie (SoH)

-

Version logicielle du système de

-

gestion de la batterie
Version matérielle du système de

-

gestion de la batterie

Dès qu'une charge est requise par la batterie, le processus de charge démarre. Si
le démarrage différé est activé, le processus de charge commence lorsque le
temps de retard est écoulé. Des informations plus détaillées figurent au chapitre
« Indications », paragraphe Mode Configuration.

Pendant le processus de charge, l'écran affiche les valeurs suivantes :

état de charge actuel (%) ;

-

état de charge au début de la

-

charge (%) ;
tension de charge momentanée

-

(V) ;
courant de charge momentané

-

(A) ;
puissance de charge actuelle

-

(kW) ;
température de la batterie (°C) ;

-

énergie chargée depuis le début de

-

la charge (kWh).

Si l'affichage vert/bleu est réglé sur « État de charge » conformément à la sec­tion « Fonctions supplémentaires » du chapitre « Indications », l'affichage vert/
bleu commence à s'allumer lorsque l'état de charge a dépassé une certaine va­leur en %.

Si la charge est interrompue par acti­vation de la touche « Pause/Start »,
l'écran indique que la charge s'est
arrêtée.

Dès que la batterie a atteint l'état de charge souhaité, l'affichage ci-dessous ap­paraît :

état de charge actuel (%) ;

-

état de charge début/fin (%) ;

-

durée de charge (HH:MM) ;

-

énergie chargée depuis le début de

-

la charge (kWh).

30

Le voyant vert « Batterie chargée »

-

s'allume.
La batterie est toujours prête à

-

l'utilisation.
La batterie peut rester branchée

-

sur le chargeur de batterie pen­dant une durée illimitée.

Selon le réglage du voyant bleu, celui­ci peut également s'allumer pendant la
charge s'il est configuré à cet effet.

Par ex. : taux de puissance, taux de

-

charge

FR

Interrompre/
poursuivre le pr­ocessus de
charge

Terminer le pro­cessus de charge

Interrompre le processus de charge comme suit :

Appuyer sur la touche « Pause/Start ».

1

Lorsque le processus de charge est in­terrompu :

Le voyant « Charge » clignote

-

(jaune).

Reprendre le processus de charge comme suit :

Appuyer à nouveau sur la touche « Pause/Start ».

2

Tant qu'une batterie est raccordée au chargeur, le processus de charge ne peut
être interrompu et repris qu'à l'aide de la touche « Pause/Start ». Le changement
de mode d'affichage avec la touche « Menu », conformément au chapitre « Indi­cations », n'est possible qu'après déconnexion de la batterie du chargeur.

AVERTISSEMENT!

Danger lors de la déconnexion des câbles de charge.

Cela peut entraîner des dommages corporels et matériels graves dus à la forma­tion d'étincelles.

Avant de débrancher la prise de charge, terminer le processus de charge en

▶

appuyant sur la touche « Pause/Start ».

Dès que la batterie est entièrement chargée et refroidie, les voyants suivants s'al­lument :

31

Voyant « Batterie chargée » (vert)

-

Selon le réglage du voyant bleu, celui­ci s'allume également s'il est configuré
à cet effet.

Terminer le processus de charge comme suit :

Appuyer sur la touche « Pause/Start ».

1

Débrancher la prise de charge.

2

Lorsque les contacts de charge sont ouverts, la reconnaissance automatique
d'absence de charge s'assure que les contacts de charge sont hors tension.

32

Indication

FR

Vue d'ensemble
des modes d'af­fichage

L'appareil dispose des modes d'affichage suivants :

Nº Fonction

Mode Standard

En mode Standard, l'écran affiche les paramètres de charge.

Mode Statistique

Visualise la fréquence des états de fonctionnement de l'appareil et in­dique le nombre total de charges ainsi qu'une vue d'ensemble, en valeur
absolue et moyenne, des Ah délivrés et des quantités d'énergie ab­sorbées par charge.

Mode Historique

Fournit des informations relatives aux paramètres de tous les proces­sus de charge enregistrés.

Mode Configuration

Le mode Configuration permet l'exécution de tous les réglages pour
l'appareil et le processus de charge.

Mode USB

Le mode USB prend en charge une mise à jour de l'appareil, la sauve­garde et le téléchargement de configurations d'appareils ainsi que la
consignation des paramètres de charge durant le processus de charge
par clé USB.

Tant qu'une batterie est raccordée au chargeur, seule la touche « Pause/Start »
permet d'interrompre et de reprendre le processus de charge. Le changement de
mode d'affichage avec la touche « Menu », conformément aux paragraphes sui­vants relatifs aux différents modes, n'est possible qu'après déconnexion de la
batterie du chargeur.

Pendant une pause de charge, la sélection de menu est cependant disponible de
manière réduite. Dans ce cas, les modes d'affichage décrits précisément par la
suite sont disponibles comme suit :

Les modes Statistique et Historique restent non limités.

En mode Configuration, les données suivantes peuvent être consultées :

date et heure ;

-

numéro de série d'appareils ;

-

version du matériel et numéro de série ;

-

logiciel : logiciel principal, logiciel secondaire, logiciel primaire et version de

-

bloc de caractéristique.

En mode USB, tous les points exceptés « Mise à jour » et « Charger la configura­tion » peuvent être exécutés.

33

Sélection du me­nu

À partir du mode Standard, accéder comme suit à la sélection du menu :

Appuyer sur la touche « Menu » pendant env. 5 secondes.

1

À partir des autres modes, accéder comme suit à la sélection du menu :

Appuyer brièvement sur la touche « Menu ».

1

Ouvrir le menu souhaité :

Sélectionner le mode souhaité à l'aide des touches « Up/Down ».

2

p. ex. le symbole de batterie pour le mode Standard

-

Confirmer le symbole « Coche » avec la touche « Pause/Start ».

3

Mode Standard Après branchement de la fiche secteur au réseau électrique, l'écran se trouve au-

tomatiquement en mode Standard.

Si une batterie est également connectée :

État de la connexion :

-

requête graphique à connecter la
batterie
Plage de tension du chargeur de

-

batterie (V)
Plage de puissance du chargeur

-

(kW)
Jour, date et heure

-

État de charge en %

-

Tension de la batterie

-

Fabricant de la batterie

-

Numéro de série du système de

-

gestion de la batterie

État de charge en %

-

État de la batterie (SoH)

-

Version logicielle du système de

-

gestion de la batterie
Version matérielle du système de

-

gestion de la batterie

34

Les paramètres du chargeur de batterie peuvent être réglés séparément. Des in­formations plus détaillées figurent au paragraphe « Mode Configuration ».

Mode Statistique En mode Statistique, les barres hori-

zontales représentent la fréquence des
états de fonctionnement suivants de
l'appareil :

Marche à vide (« Idle »)

-

Charge (« Charging »)

-

Charge de compensation (« Floa-

-

tingcharge »)
Refroidissement (« Cooldown »)

-

État d'erreur (« Error »)

-

Passer de l'une à l'autre des pages 1/2 et 2/2 à l'aide des touches « Up/

1

Down ».

La page 2/2 affiche les valeurs sui­vantes :

Nombre total de charges

-

(« Charges »).
Total des Ah délivrés.

-

Quantité moyenne d'Ah délivrés

-

par charge (« Charge »).
Énergie totale absorbée (kWh).

-

Quantité moyenne d'énergie ab-

-

sorbée (kWh) par charge
(« Charge »).

FR

L'indication de l'énergie absorbée n'est qu'une valeur indicative et, à puissance
nominale, peut différer jusqu'à 5 % de la quantité d'énergie effective. L'écart peut
être plus important à puissance plus faible.

Mode Historique Le mode Historique fournit des informations relatives aux paramètres de tous les

processus de charge enregistrés. Afin de pouvoir représenter des indications
changeantes ou différentes, la fenêtre d'affichage fait l'objet d'une double illustr­ation dans la suite du texte :

Feuilleter les pages pour chaque processus de charge enregistré à l'aide des

1

touches « Up/Down ».

Contenus de la fenêtre d'affichage

Date de début de la charge, par ex. : Vendredi 13/11/20.

-

Heure de début de la charge, par ex. : 11:50 ou durée de charge, par ex. : 2 h

-

15 min.
État de charge au début de la charge, par ex. : 3 %.

-

État de charge à la fin de la charge, par ex. : 99 %.

-

Tension à la fin de la charge, par ex. : 54,5 V.

-

Ah absorbés, par ex. : 220 Ah.

-

kWh absorbés, par ex. : 12 kWh.

-

Numéro de série du système de gestion de la batterie.

-

35

Symboles affichés

Nº Fonction

Batterie pleine

Charge terminée.

Batterie vide

Charge non terminée.

Point d'exclamation avec chiffres

Indique un avertissement suivi du code du message d'état correspon­dant. Pour plus d'informations à ce sujet, voir le paragraphe Mes-

sages d'état.

Symbole avec chiffres

Indique une erreur suivi du code du message d'état correspondant.
Pour plus d'informations à ce sujet, voir le paragraphe Messages

d'état.

Symbole touche avec coche

La charge a été correctement terminée à l'aide de la touche « Pause/
Start ».

Symbole touche avec croix

La charge a été terminée sans l'aide de la touche « Pause/Start ».

Détails de charge

Indication de données de batterie spécifiques au début et à la fin de
la charge :
Nombre de cellules
Ah
Caractéristique
Type de batterie

36

Mode Configura­tion

Le mode Configuration offre les possibilités de réglage suivantes :

« Charging settings » : paramètres de charge

-

Autres paramètres :

-

Délai

-

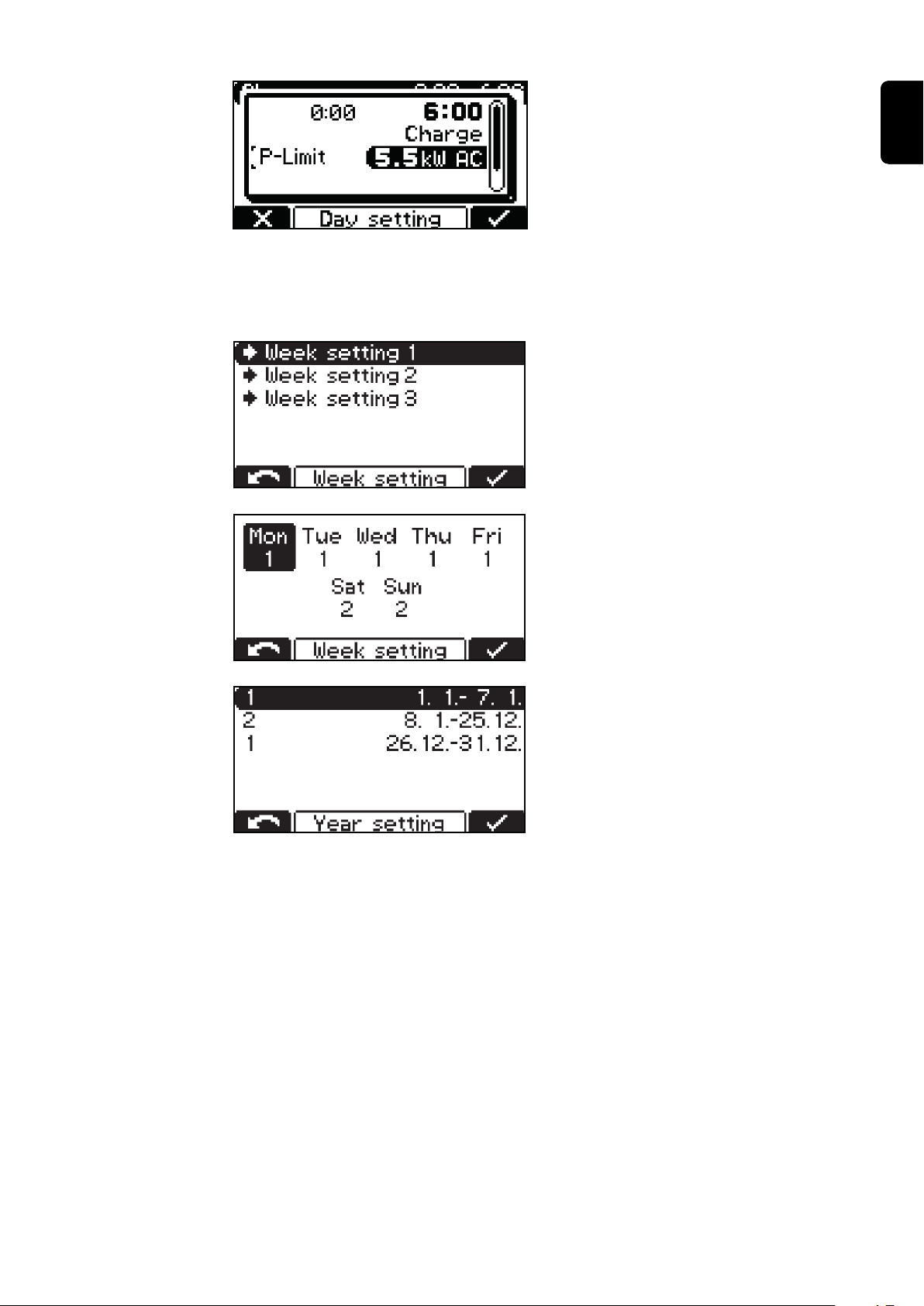

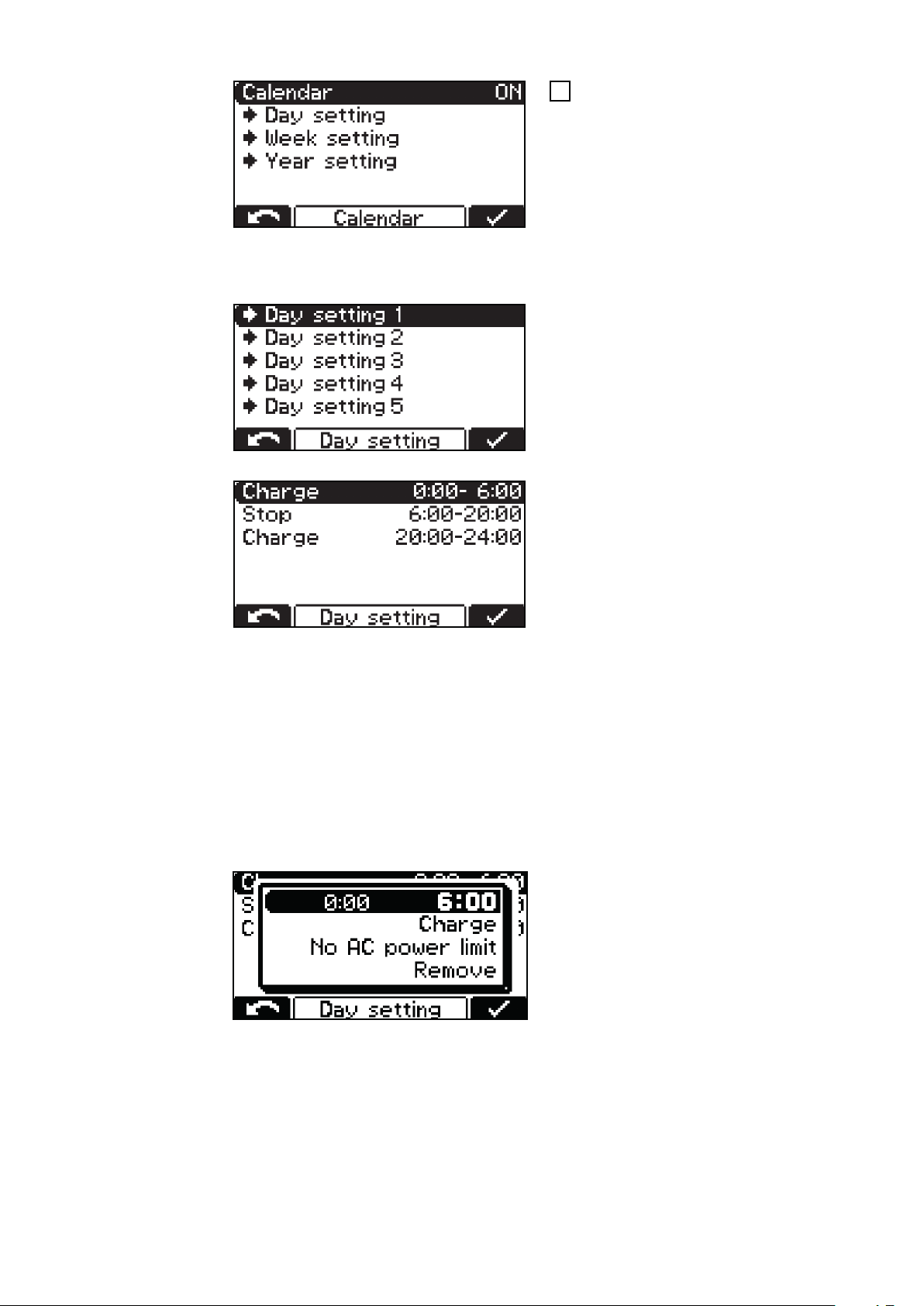

Calendrier

-

Limitation de puissance

-

Désactiver la touche Start

-

Vérification de la connexion DC

-

« Additional functions » : Fonctions supplémentaires

-

LED bleue

-

LED verte

-

Battery Link

-

Affichage à distance

-

« General options » : réglages généraux

-

Langue

-

Contraste

-

Heure (hh:mm:ss), fuseau horaire, heure d'été/heure normale

-

Date (jj:mm:aa)

-

Longueur du câble de charge (m)

-

-

Section du câble de charge (mm2)
Limitation de courant AC

-

Unité pour les valeurs de température

-

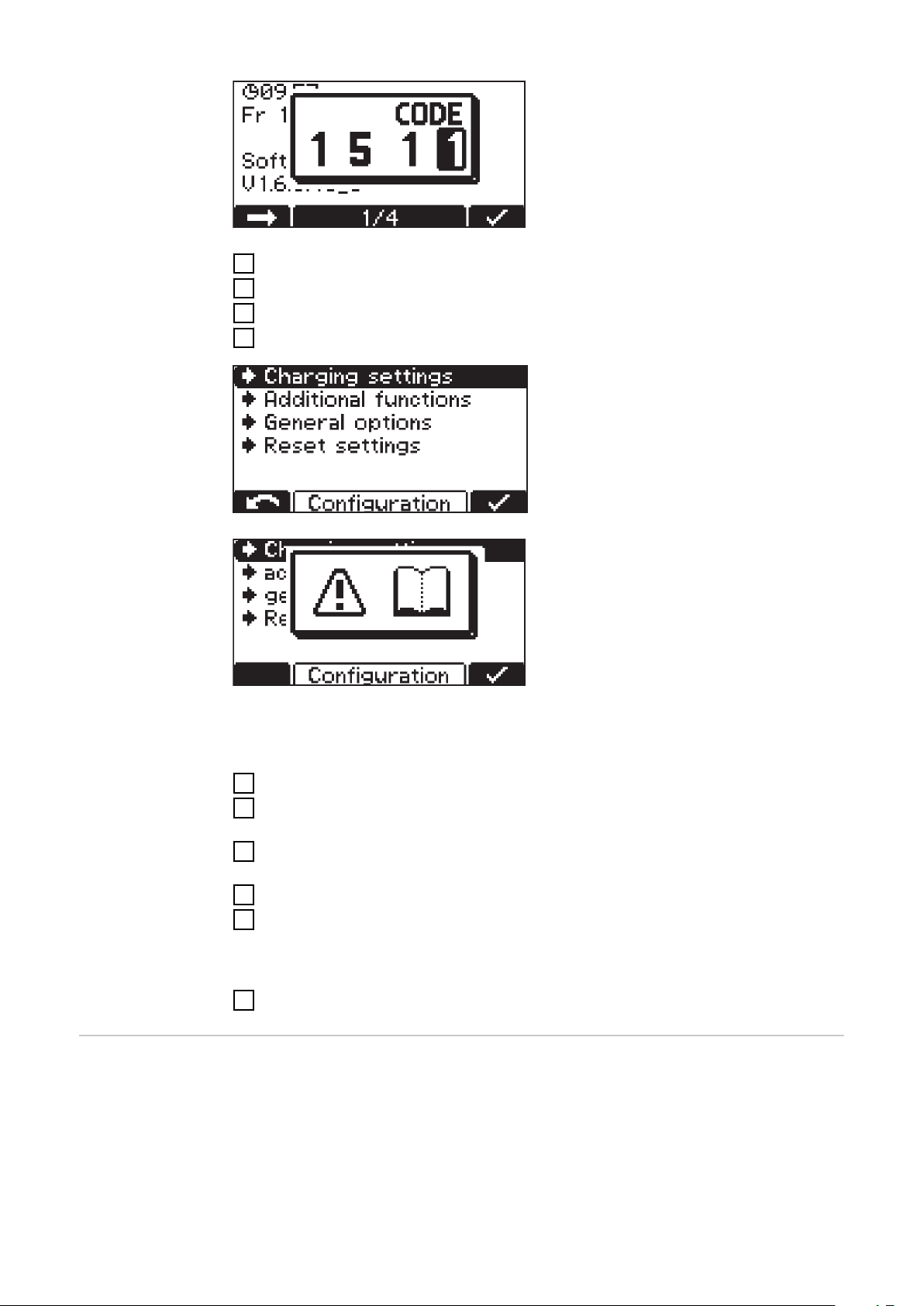

Code d'accès au menu de configuration activé/désactivé

-

Intervalle de temps (s) pour les paramètres consignés sur la clé USB

-

Réinitialiser les statistiques

-

Réinitialiser l'historique

-

Réinitialisation des réglages d'usine ou, au choix, du réglage standard du fa-

-

bricant

avec la question de sécurité (« OK? ») pour une nouvelle confirmation

-

FR

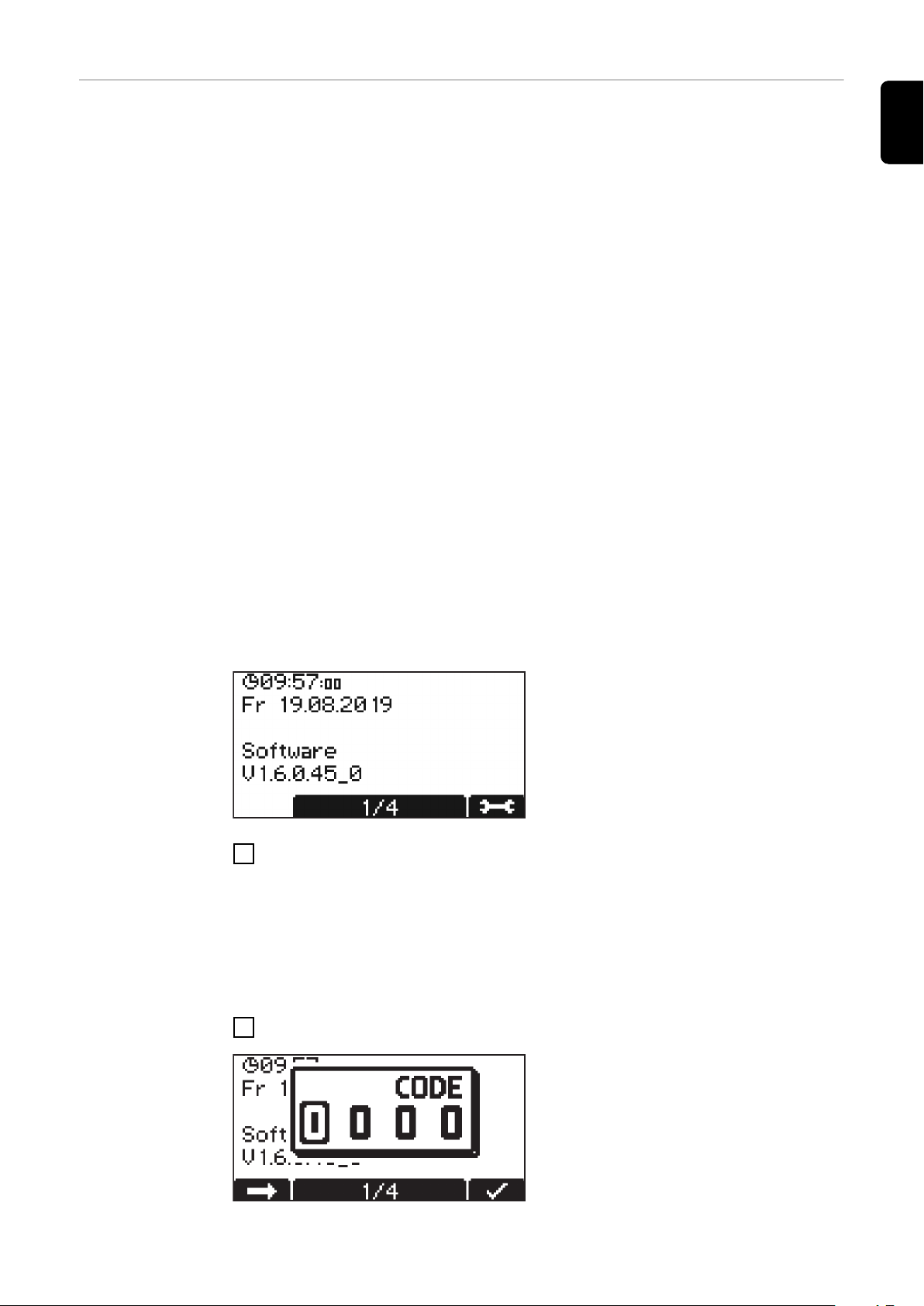

L'écran de réglage de base avec indica­tion de la date et de l'heure s'affiche
tout d'abord, ainsi que la version du lo­giciel.

Afficher les informations suivantes avec les touches « Up/Down » :

1

numéro de série des appareils ainsi que numéro de série et version de la

-

mémoire de configuration ;
circuit imprimé pour commande/électronique de puissance : version du

-

matériel et numéro de série ;
logiciel : logiciel principal, logiciel secondaire, logiciel primaire et version

-

de bloc de caractéristiques.

Accéder comme suit au menu de configuration :

Appuyer sur la touche « Pause/Start ».

1

Une demande de saisie de code s'af­fiche.

37

Saisir le code nécessaire « 1511 »
comme suit :

Saisir le premier chiffre du code à l'aide des touches « Up/Down ».

1

Avec la touche « Menu », passer à la position suivante du code.

2

Procéder tel qu'indiqué ci-dessus jusqu'à saisie de la totalité du code.

3

Confirmer la saisie avec la touche « Pause/Start ».

4

La sélection des points de menu prin­cipaux pour le mode Configuration
s'affiche.

Une requête graphique peut s'afficher
lors de la sélection d'un point de menu,
lire alors les instructions de service.
Confirmer cette requête en appuyant
une nouvelle fois sur la touche
« Pause/Start ».

Pour naviguer dans le menu de configuration et ses sous-menus, procéder
comme suit :

Sélectionner le point de menu souhaité à l'aide des touches « Up/Down ».

1

Confirmer le point de menu à l'aide de la touche « Pause/Start » et confirmer

2

une éventuelle question de sécurité (p. ex. « OK? »).
En cas de besoin, effectuer une sélection à l'aide des touches « Up/Down », p.

3

ex. « Off/On » ou saisir une valeur.
Confirmer la saisie avec la touche « Pause/Start ».

4

Si le curseur se déplace sur une position ou un réglage suivant après confir-

5

mation, procéder ainsi que décrit aux points (3) et (4).

Pour quitter le menu actuel :

Revenir au point de sélection supérieur à l'aide de la touche « Menu ».

6

Configurations
de charge

38

Par la suite figure une explication détaillée du point de menu « Configurations de
charge » (« Charging settings ») en mode Configuration. La navigation intervient
conformément au paragraphe Mode Configuration.

Sélectionner le point de menu

1

« Configurations de charge »
(« Charging settings »)

Une liste s'affiche avec les possibilités de sélection suivantes :

Démarrage différé (« Delay »)

Démarrage différé de la charge (« charge start delay »)

Temps de retard (minutes) du démarrage réel de la charge par rapport au

-

moment de déclenchement du début de la charge.

FR

Redémarrage de la charge après une erreur de réseau (« at mains failure restart
charging »)

Si cette possibilité de sélection est activée, un redémarrage automatique du

-

processus de charge intervient après un dysfonctionnement du réseau élec­trique, dès que celui-ci redevient disponible.

En cas de panne de courant (« at mains failure »)

Redémarrer la charge

-

Automatique / poursuivre la charge

-

Si la possibilité de sélection « Redémarrer la charge » est activée, un redémarr­age automatique du processus de charge intervient après un dysfonctionnement
du réseau électrique, dès que celui-ci redevient disponible.

Si la possibilité de sélection « Automatique / poursuivre la charge » est activée,
une poursuite automatique du processus de charge intervient après un dysfonc­tionnement du réseau électrique, dès que celui-ci redevient disponible.

Calendrier (« Calendar »), en option

La fonction Calendrier permet un redémarrage automatique de la charge d'après
les critères suivants :

fenêtre temporelle durant laquelle aucun démarrage de charge ne doit inter-

-

venir lorsqu'une batterie est raccordée ;
fenêtre temporelle durant laquelle la charge doit démarrer lorsqu'une bat-

-

terie est raccordée.

39

Pour activer la fonction Calendrier,

1

sélectionner et confirmer le
réglage « ON ».

Au sein de la fonction Calendrier (« Calendar »), les réglages suivants sont pos­sibles :

Configuration journalière 1-7 :

(« Day Setting 1-7 ») :
Les configurations journalières per­mettent une définition de 7 profils
temps différents pour les phases de
charge.

« Charge » :

fenêtre temporelle durant laquelle

-

le démarrage doit intervenir
(p. ex. : 0h00 à 6h00, 20h00 à
24h00).

Stop :

fenêtre temporelle durant laquelle

-

aucune charge ne doit être effec­tuée
(p. ex. : 06h00-20h00)

À noter ! Les charges en cours sont influencées par les fenêtres temporelles
réglées.

Si, dans l'exemple précédent, une batterie est raccordée à 05h45, la charge

-

s'arrêtera selon l'heure de fin de la fenêtre temporelle réglée (dans l'exemple
06h00). La phase de charge qui suit redémarrera la charge.
Si la batterie est raccordée pendant la fenêtre temporelle d'arrêt, le démarr-

-

age de la charge interviendra automatiquement durant la fenêtre temporelle
suivante.

Les heures de chaque fenêtre tempor­elle peuvent être modifiées par pas de
15 minutes. Il est possible de définir
jusqu'à 15 fenêtres temporelles par
configuration journalière.

Pour chaque fenêtre temporelle, il est
possible de sélectionner soit
« Charge » soit « Stop ».

40

Limitation de puissance (« AC power limit »)

Configuration : « Charge » est sélectionné ;

-

pour chaque fenêtre temporelle, une puissance AC maximale peut être

-

réglée, que l'appareil ne doit pas dépasser pendant cette phase.

La limitation de puissance (« AC power
limit ») peut être modifiée par pas de
0,5 kW.

Les valeurs minimales et maximales
sont différentes en fonction des
classes des appareils. La valeur mini­male s'élève à environ 25 % de la puis­sance de sortie maximale de l'appareil
concerné.

À noter ! Le réglage d'une limitation de puissance peut avoir une incidence défa­vorable sur le rendement de l'appareil.

Configuration hebdomadaire (« Week
Setting ») :

Il est possible de composer

-

3 configurations hebdomadaires
différentes.

L'une des configurations journalières
précédemment créées peut être af­fectée à chaque jour de la semaine.

FR

Configuration annuelle (« Year Set­ting ») :

Il est possible d'affecter une confi-

-

guration hebdomadaire (p. ex. 1.1 -

7.1.) à plusieurs périodes du calen­drier.

Désactiver la touche Start (« Disable Start Button »)

ON :

-

Il n'est pas possible de démarrer le process de charge au moyen de la

-

touche « Pause/Start », pour empêcher un accès non autorisé par
exemple.

OFF :

-

Il est possible de démarrer le processus de charge au moyen de la

-

touche « Pause/Start ».

Contrôle de la connexion DC (« Check DC Connection »)

ON :

-

Une erreur est émise si une charge à vide est détectée plusieurs fois par

-

charge et que la batterie reste raccordée (p. ex. contact enfichable
défectueux)

OFF :

-

Aucune erreur n'est émise lorsqu'une charge à vide est détectée.

-

41

Fonctions sup­plémentaires

Par la suite figure une explication détaillée du point de menu « Fonctions sup­plémentaires » (« additional functions ») en mode Configuration. La navigation
s'effectue conformément au paragraphe « Mode Configuration ».

Sélectionner le point de menu

1

« Fonctions supplémentaires »
(« additional functions »).

Une liste s'affiche avec les possibilités de sélection suivantes :

LED bleue (« Blue LED ») :

Réglage du voyant bleu « LED bleue » (« Blue LED »)

-

Réglage en fonction de l'état de charge (« State of charge ») : la LED

-

bleue commence à s'allumer à partir de l'état de charge réglé (en %).
(« Power-Rate »), indication en %

-

Le taux de puissance est la puissance de sortie actuelle rapportée à la
puissance de sortie maximale de l'appareil en %.
Le voyant bleu s'allume lorsque le taux de puissance actuel est supérieur
à la valeur définie.
(« C-Rate »), donné comme facteur de 0,1 à 2,0 C

-

Le taux de charge (Charging Rate) est le courant de charge rapporté à la
capacité nominale de la batterie. Avec un taux de charge égal à 1 C, la
charge est effectuée en une heure. 2 C correspond à une durée de
charge d'une demi-heure.
Le voyant bleu s'allume lorsque le taux de charge actuel est supérieur au
facteur défini.
(« OFF »), la LED bleue est désactivée

-

LED verte (« Green LED ») :

Réglage de l'indicateur vert « LED verte » (« Green LED »)

-

Réglage en fonction de l'état de charge (« State of charge ») : le voyant

-

vert commence à s'allumer à partir de l'état de charge réglé (en %).
La charge est complètement terminée (« Charge complete ») : le voyant

-

vert s'allume lorsque la charge est complètement terminée.

42

Connexion CAN à la batterie (« Battery Link »)

Permet de régler la Battery Link.

-

Auto-configuré « ON » :

-

les paramètres de connexion de la
Battery Link sont configurés auto­matiquement.
Un symbole de coche apparaît

-

dans « Status » dès que la Battery
Link est connectée avec succès.
Sinon, un « x » s'affiche.

Auto-configuré « OFF » :

-

les paramètres de connexion de la
Battery Link sont réglables.
Un symbole de coche apparaît

-

dans « Status » dès que la Battery
Link est connectée avec succès.
Sinon, un « x » s'affiche.

Affichage à distance (« Remote control system »)

FR

Réglages
généraux

Il est possible de régler le contraste pour l'affichage à distance.

Explication détaillée du point de menu « Réglages généraux » (« general op­tions ») en mode Configuration.

Sélectionner le point de menu

1

« Réglages généraux » (« general
options »).

43

Une liste s'affiche avec les possibilités de sélection suivantes :

Langue (« Language »)

-

Réglages de l'écran

-

Contraste (« Contrast »)

-

Luminosité (« LED bright-

-

ness »)
Affichage des Ah à la fin de la

-

charge (« Show Ah at charge
end ») ON/OFF

Heure (« Time ») et date (« Date »)

-

Heure d'été (« daylight saving

-

time »)/heure standard
Fuseaux horaires prédéfinis

-

Fuseaux horaires définis par

-

l'utilisateur

Câble de charge (« Charging cable ») :

Longueur simple du câble de

-

charge (m)

Section de câble (« Cable cross section ») :

Régler la section du câble de charge (mm²)

-

Limitation de courant AC (« AC current consumption ») :

Adaptation du courant maximal

-

absorbé de l'appareil à l'installa­tion électrique sur place ou à la
fiche installée sur l'appareil.

Les valeurs minimales et maxi-

-

males sont différentes en fonction
des classes des appareils. La va­leur minimale s'élève à environ
25 % du courant nominal maximal
de l'appareil concerné.

44

Température (« Temperature ») :

Température en °C/°F

-

Code :

Saisie de code pour l'accès au mode Configuration nécessaire/non nécessaire

-

(« Code ON/OFF »)

Intervalle de temps USB (« USB Logging Time ») :

Intervalle temps (s) pour les par-

-

amètres de charge consignés sur la
clé USB (« USB Logging Time »)

FR

Réinitialiser les statistiques (« Reset statistics »)

Réinitialiser l'historique (« Reset history »)

Des informations détaillées concernant les statistiques et l'historique sont dispo­nibles dans les sections « Mode Statistique » et « Mode Historique ».

Réinitialiser les
réglages

Mode USB En mode USB, l'écran indique si une

Le point de menu sous « Réglages généraux » (« general options ») offre 2 possi­bilités de réinitialiser tous les réglages effectués :

Reset Factory Settings :

Réinitialisation des réglages effec-

-

tués aux réglages d'usine.

Reset Default Settings :

Réinitialisation des réglages effec-

-

tués aux réglages standard du fa­bricant.

clé USB est branchée.

La clé USB doit répondre aux spécifi­cations suivantes :

Formatage : FAT32 ;

-

32 Go max. ;

-

pas de partitionnement multiple.

-

45

Le logiciel I-SPoT-VIEWER (www.fronius.com/i-spot) permet la visualisation et
l'évaluation des données sur la clé USB.

Brancher la clé USB uniquement si aucun processus de charge n'est en cours ou
si celui-ci est interrompu.

Si le processus de charge est simplement interrompu mais pas entièrement ter­miné, seule la lecture de données est possible, mais pas une mise à jour ou la
charge d'une configuration.

Naviguer en mode USB

Passer aux réglages suivants à l'aide de la touche « Pause/Start ».

1

Parcourir les réglages à l'aide des touches « Up/Down ».

2

Confirmer le réglage souhaité avec la touche « Pause/Start ».

3

Pour lancer un téléchargement de données, confirmer à nouveau avec la touche
« Pause/Start ». Si la nouvelle confirmation n'est pas effectuée avec la touche
« Pause/Start », le téléchargement commencera automatiquement après une mi­nute.

Lors d'un processus de charge, il est possible de connecter la clé USB après avoir
appuyé sur la touche « Pause/Start ». Il est alors possible de lire des données,
mais pas d'effectuer de mise à jour ni de charger une configuration.

« Retirer en toute sécurité » (« Safely remove »)

Dès que l'action souhaitée est terminée, retirer en toute sécurité la clé USB.

-

Mise à jour

Une liste s'affiche, indiquant les fichiers de mise à jour adaptés et enregistrés

-

sur la clé USB.
La sélection et la confirmation du fichier souhaité interviennent de façon si-

-

milaire à la navigation entre les réglages.
Ne pas modifier le nom attribué automatiquement au fichier de mise à jour !

-

Le nouveau micrologiciel est disponible dans la rubrique téléchargement du

-

site Internet de Fronius.
Les instructions d'installation du micrologiciel figurent dans le fichier .zip à

-

télécharger.

Téléchargement (« Download »)

Les données relatives aux paramètres de charge consignés, enregistrées dans

-

le Datalogger de l'appareil, sont enregistrées sur la clé USB pour le I-SPoT
VIEWER.
Un enregistrement des événements (« Events ») a également lieu ainsi que

-

des réglages de l'appareil et des courbes de charge utilisateur (configura­tion).
Pour le Datalogger, il est possible de sélectionner les périodes suivantes :

-

1 mois
3 mois
tout
depuis la dernière fois

46

Téléchargement en option (« Download optional »)

Les options suivantes sont disponibles :

I-SPoT VIEWER

-

L'enregistrement des données consignées s'effectue comme pour « Down­load », mais avec les données pour le I-SPoT VIEWER.
Enregistrer le Datalogger

-

L'enregistrement des données consignées s'effectue comme pour « Down­load », pas sous le format I-SPoT VIEWER, mais en tant que fichiers « . csv ».
(Structure de dossiers automatiquement créée pour les fichiers « csv » : *
Fronius\<Numéros de série d'appareils>\Charges\<yyyymmdd>\<hhmm­ss.csv>)
Enregistrer les événements

-

Les événements (« Events ») sont enregistrés sur la clé USB.
Enregistrer la configuration

-

Les réglages de l'appareil sont enregistrés sur la clé USB.

Charger la configuration (« Load configuration »)

Charge dans l'appareil une configuration enregistrée sur la clé USB et

-

adaptée à l'appareil.

Charger le texte revendeur (« Load dealer text »)

Il est possible ici de charger depuis la clé USB un fichier texte qui s'affichera

-

dès que l'appareil se trouvera dans un état d'erreur.
Le fichier texte peut contenir, par exemple, les coordonnées du revendeur.

-

Le fichier doit être enregistré sur la clé USB au format « .txt » en « unicode ».

-

Le nom du fichier doit être « dealer.txt ».

-

Le nombre de caractères est limité à 99.

-

FR

Messages d'état

* Si une clé USB est branchée durant la charge, les fichiers .csv sont direc-

tement enregistrés sur la clé USB. La structure de dossiers, également
créée de manière automatique, se différencie par le dossier « Datalog » à
la place du dossier « Charges ».

Si un dysfonctionnement intervient durant le fonctionnement, l'écran peut affi­cher certains messages d'état. Ceci peut avoir les causes suivantes :

erreur de batterie ;

-

une batterie avec une tension inadaptée est raccordée ;

-

l'appareil est en surcharge thermique ;

-

présence d'une erreur de logiciel ou de matériel.

-

Erreur de batterie :
Si la batterie se trouve en état d'erreur, le chargeur affiche cette erreur ainsi que
son numéro sur la batterie en tant qu'erreur de batterie. L'explication de l'erreur
correspondante se trouve dans les instructions de service de la batterie.

Si un message d'erreur s'affiche à l'écran et que l'erreur ne peut pas être éliminée
de manière autonome :

Noter le message d'état affiché : p. ex. « Statecode (31) ».

1

47

Noter la configuration de l'appareil.

2

Avertir le service après-vente agréé.

3

Si un appareil se trouve en état d'erreur, il est possible d'afficher un texte
défini au préalable qui contiendra, par exemple, les coordonnées du reven­deur.

Messages d'état avec cause extérieure

Nº Cause / Solution

(11) Vérifier la tension du secteur

(12) Vérifier le réseau (défaillance de phase)

(13) Capteur de température externe défectueux

(14) Recirculation de l'électrolyte défectueuse (le pressostat ne s'enclenche

pas)

(15) Aucune tension de commande détectée

(16) La fonction Start/Stop externe n'est pas fermée.

(17) Déclenchement répété de la reconnaissance d'absence de charge pendant

la charge (p. ex. : contacts de charge usés)

Messages d'état en cas d'erreur de batterie

Nº Cause / Solution

(22) Sous-tension de la batterie

(23) Surtension de la batterie

(24) Batterie trop chaude (uniquement avec capteur de température externe)

(25) Batterie en sous-température (uniquement avec capteur de température

externe)

(26) Défectuosité de cellule détectée

(27) Batterie non supportée

(28) Batterie fortement déchargée - réalisation d'une charge de secours

(29) Polarité de la batterie incorrecte

(30) Emballement thermique

Messages d'état en cas d'erreur CAN (batterie)

Nº Cause / Solution

48

(51) La batterie ne répond pas

(52) Les données de la batterie ne peuvent pas être consultées

(53) Tension de la batterie non supportée

(54) Erreur de communication

(55) Erreur de batterie

(56) La batterie ne s'active pas

(57) Temporisation des messages dépassée

(58) La connexion a échoué

Messages d'état en cas d'erreur de passerelle

Nº Cause / Solution

(101) Le réglage CAN Connect est actif et aucune connexion CAN avec la pas-

serelle n'a pu être établie pendant au moins 2 minutes.

(102) La passerelle n'a aucune connexion avec le back-end.

Messages d'état pour une erreur de charge

Nº Cause / Solution

(31) Dépassement du temps au cours de la phase I1

(32) Dépassement du temps au cours de la phase U1

(33) Surtension de la batterie au cours de la phase I2

(34) Dépassement Ah

(35) Dépassement du temps au cours de la phase I2

FR

(36) Tension théorique non atteinte au cours de la phase I2 (uniquement pour

caractéristique formatée)

(37) Erreur dans la charge RI

(38) La durée de charge réglée ne peut pas être atteinte

(39) Dépassement de temps dans la charge RI

Messages d'état en cas d'erreur dans le circuit primaire

Nº Cause / Solution

(500) Capteur de température Module 1 (supérieur) défectueux

(501) Capteur de température Module 2 (inférieur) défectueux

(502) Capteur de température PCB défectueux

(503) Surcharge thermique primaire

(504) Ventilateur bloqué/défectueux

(505) Surtension/Sous-tension circuit intermédiaire

(506) Asymétrie circuit intermédiaire

(507) Tension d'alimentation primaire hors de la marge de tolérance

(508) Coupure de courant

(509) Configuration de l'appareil erronée

(510) EEPROM primaire défectueux

(527) Surintensité déphaseur

49

(528) Relais de charge déconnecté pendant le fonctionnement en pleine charge

(530) Problème de communication

(532) Erreur de micro-contrôleur (p. ex. division par 0)

(533) Tension de référence hors de la marge de tolérance

(534) Problème de démarrage

(535) Surintensité PFC

(536) Déphaseur ou PFC défectueux

Messages d'état en cas d'erreur dans le circuit secondaire

Nº Cause / Solution

(520) Capteur de température secondaire défectueux

(521) Surcharge thermique secondaire

(522) Fusible de sortie défectueux

(523) Tension d'alimentation secondaire hors de la marge de tolérance

(524) Tension de référence secondaire hors de la marge de tolérance

(525) Courant d'offset

(526) Courant d'offset hors de la marge de tolérance

(527) Surintensité étage de puissance (primaire)

(529) Aucune communication secondaire

(530) Aucune communication primaire

(531) EEPROM secondaire défectueux

(532) Erreur micro-contrôleur

(537) Mesure de tension défectueuse

(570) Le relais secondaire ne peut pas être activé

(571) Problème ADC/SPI

Messages d'état en cas d'erreur dans la commande

Nº Cause / Solution

(540) Module de mémoire de configuration manquant/défectueux

(541) Aucune communication secondaire

50

(542) Échec Init secondaire

(543) Erreur de programme/d'enregistrement dans la commande de caractéris-

tique

(544) Erreur de programme/d'enregistrement dans la commande de caractéris-

tique

(545) Échec Init primaire

(546) Échec de la mise à jour

(547) Échec charge/enregistrement des réglages

(548) Échec charge/enregistrement des réglages de caractéristique

(549) Suite à une coupure de courant, la charge n'a pas pu se poursuivre

(550) Heure non réglée

(551) Modification de matériel détectée

(552) Module de mémoire de configuration non valide

(553) Échec mise à jour primaire

(554) Communication maître-esclave défectueuse

(555) Logiciel d'appareil erroné

(557) Interruption de la communication Interlock

(558) Le deuxième appareil, qui est connecté par l'intermédiaire de l'option In-

terlock, présente une erreur

(559) Le deuxième appareil, qui est connecté par l'intermédiaire de l'option In-

terlock, est incompatible avec cet appareil

FR

51

Options

Sécurité Le boîtier doit être partiellement ouvert pour le raccordement des options. Pour

cela, suivre les avertissements suivants :

AVERTISSEMENT!

Danger en cas de décharge électrique.

Cela peut entraîner la mort ou des blessures graves.

L'ouverture du boîtier ne peut être effectuée que par des techniciens de ser-

▶

vice formés par le fabricant.
Avant d'intervenir sur l'appareil avec boîtier ouvert, l'appareil doit être

▶

déconnecté du réseau.
Utiliser un appareil de mesure adapté afin de s'assurer que les composants

▶

sous tension (par ex. les condensateurs) sont complètement déchargés.
À l'aide de panneaux d'avertissement compréhensibles et bien lisibles, s'as-

▶

surer que l'appareil restera bien déconnecté du réseau jusqu'à la fin de tous
les travaux.

AVERTISSEMENT!

Danger en cas d'erreur en cours d'opération.

Cela peut entraîner des dommages corporels et matériels graves.

Tous les travaux liés au raccordement des options ne doivent être exécutés

▶

que par un personnel technique qualifié.
S'il existe des instructions d'installation ou un feuillet annexe pour l'option

▶

correspondante, respecter tous les avertissements et les instructions qu'ils
contiennent.
Pour toutes les options avec connecteurs électriques, une fois les opérations

▶

de raccordement terminées, procéder à un contrôle technique de sécurité
conforme aux normes et directives nationales et internationales en vigueur.
Des informations plus précises concernant le contrôle technique de sécurité

▶

sont disponibles auprès du service après-vente agréé.
Sur demande, celui-ci tient les documents requis à disposition.

▶

AVERTISSEMENT!

Danger en cas de basculement ou de chute des appareils.

Cela peut entraîner des dommages corporels et matériels graves.

En raison de son poids, l'appareil doit être fixé au moyen d'accessoires de

▶

montage adaptés afin de prévenir toute chute ou tout basculement.
Les supports muraux et au sol proposés par le fabricant doivent être utilisés.

▶

Bande DEL La bande DEL sert de voyant d'état et éclaire de manière analogique les

éléments d'affichage du panneau de commande dans les couleurs correspon­dantes. Pour cela, une bande DEL avec diffuseur est installée dans l'interstice
entre la paroi avant et la partie arrière du boîtier.

Filtre à air Dans des environnements poussiéreux, le filtre à air empêche un encrassement

de l'intérieur de l'appareil. Cela empêche une réduction de la puissance ou
d'autres endommagements de l'appareil. Pour plus d'informations à ce sujet, voir

52

le feuillet annexe correspondant.

425 (16.73)

482 (18.98) 115 (4.53)

428 (16.85)
456 (17.95)
462 (18.19)

415 (16.34)
418 (16.46)
446 (17.56)
452 (17.80)

6,5 (.26)

38 (1.5)38 (1.5)

53.8

(2.12)

53.8

(2.12)

6,5 (.26)6,5 (.26)

76 (2.99)

205 (8.07)

76 (2.99)

14 (.55)

6,5 (.26)

14 (.55)

mm (in.)

C1

Intervalle de nettoyage selon les besoins (recommandation du fabricant : tous les
mois)

FR

Support mural et
au sol

Le support mural et au sol robuste avec support de câble intégré assure un mon­tage sûr au lieu d'utilisation. Pour plus d'informations ainsi que des illustrations,
voir le chapitre « Informations générales », paragraphe « Support mural et au
sol ».

Kit « Mobil » Une sangle de transport augmente la mobilité de l'appareil.

Plaque de mon-

La plaque de montage permet un montage peu encombrant au sol ou au mur.

tage

Affichage à dis­tance

L'affichage à distance permet une commande entière de l'appareil à une distance
jusqu'à 30 m (98 ft., 5.1 in.). Cette option contient un panneau de commande
complet dans un boîtier en aluminium avec indice de protection IP42.

53

Caractéristiques techniques

Li-Charger 3 kW
230 V

Tension du secteur

1)

~ 230 V, ± 15 %

Fréquence de réseau 50/60 Hz

Protection par fusibles du réseau

2)

max. 16 A

Section minimale de la ligne d'alimentation 1,5 mm² (.002325 in.²)

Classe de protection I (avec conducteur de terre)

Impédance secteur max. autorisée Z

3)

PCC

max

au

aucune

Consommation en mode veille 5,1 W

Classe CEM de l'appareil B

Dimensions L x l x H 417 x 110 x 198 mm

(16.42 in. X 4.33 x 7.8 in.)

Housing C1

Degré de pollution 3

Indice de protection

4)

IP21

Catégorie de surtension II

Température de service

5)

-20 °C à +40 °C
(-4 °F à 104 °F)

Température de stockage -25 °C à +80 °C

(-13 °F à 176 °F)

Humidité relative de l'air 85 % maximum

Altitude maximum au-dessus du niveau de la

2 000 m (6.561 ft.)

mer

Marque de conformité conformément à la plaque si-

gnalétique

Norme produit NF EN 62477-1

Données spéci­fiques aux appar­eils

Cour­ant AC
max.

Puis­sance A
C max.

Tension
nominale

Courant
de charge
max. Poids

6)

3 kW 24 V 15,5 A 3 340 W 24 V 120 A 8,7 kg

(19.18 lb.)

3 kW 48 V 15,2 A 3 280 W 48 V 60 A 8,7 kg

(19.18 lb.)

(1) Le fonctionnement de l'appareil sur des réseaux avec point neutre mis à la

terre est autorisé.

(2) La valeur thermique du système de protection automatique ne doit pas

dépasser 30 000 A2s.
Le courant de fuite mis à la terre est inférieur à 3,5 mA.

54

(3) Interface avec le réseau électrique public 230/400 V et 50 Hz.
(4) Réservé à une utilisation en intérieur, ne doit pas être exposé à la pluie ou

à la neige.

(5) À température ambiante plus élevée, possibilité d'apparition d'une réduc-

tion de la puissance (derating).

(6) Avec câbles secteur et de charge standard.

FR

55
