Fronius KD Supply Operating Instruction [FR]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

/ Perfect Charging / Perfect Welding / Solar Energy

KD Supply

Instructions de service

FR

Extension système

[

42,0426,0032,FR 001-31012020

2

Cher lecteur

Introduction Nous vous remercions de la confiance que vous nous témoignez et vous félicitons d'avoir

acquis ce produit Fronius de haute qualité technique. Les présentes Instructions de service
doivent vous permettre de vous familiariser avec ce produit. Par une lecture attentive de
ces instructions, vous apprendrez à connaître les diverses possibilités de votre produit Fro­nius. C'est ainsi seulement que vous pourrez en exploiter au mieux tous les avantages.

Respectez les consignes de sécurité et veillez par ce biais à garantir davantage de sécu­rité sur le lieu d'utilisation du produit. Une manipulation appropriée de ce produit garantit
sa qualité et sa fiabilité à long terme. Ces deux critères sont des conditions essentielles
pour un résultat optimal.

FR

Explication des
consignes de sé­curité

DANGER !

Signale un risque de danger immédiat.

► S'il n'est pas évité, il peut entraîner la mort ou des blessures graves.

AVERTISSEMENT !

Signale une situation potentiellement dangereuse.

► Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.

ATTENTION !

Signale une situation susceptible de provoquer des dommages.

► Si elle n'est pas évitée, elle peut entraîner des blessures légères ou minimes, ainsi que

des dommages matériels.

REMARQUE!

Signale la possibilité de mauvais résultats de travail et de dommages sur l'équipe­ment.

3

4

Sommaire

Consignes de sécurité ............................................................................................................................... 7

Généralités............................................................................................................................................ 7

Utilisation conforme à la destination ..................................................................................................... 7

Conditions environnementales.............................................................................................................. 8

Obligations de l'exploitant ..................................................................................................................... 8

Obligations du personnel ...................................................................................................................... 8

Couplage au réseau.............................................................................................................................. 8

Protection de l'utilisateur et des personnes .......................................................................................... 9

Données relatives aux valeurs des émissions sonores ........................................................................ 9

Risque lié aux gaz et aux vapeurs nocifs.............................................................................................. 9

Risques liés à la projection d'étincelles ................................................................................................ 10

Risques liés au courant d'alimentation et à l'intensité de soudage....................................................... 11

Intensités de soudage vagabondes ...................................................................................................... 12

Classification CEM des appareils ......................................................................................................... 12

Mesures relatives à la CEM.................................................................................................................. 12

Mesures liées aux champs électromagnétiques................................................................................... 13

Emplacements particulièrement dangereux.......................................................................................... 13

Exigences liées au gaz de protection ................................................................................................... 14

Risque lié aux bouteilles de gaz de protection...................................................................................... 14

Danger ! Fuites possibles de gaz de protection.................................................................................... 15

Mesures de sécurité sur le lieu d'installation et lors du transport ......................................................... 15

Mesures de sécurité en mode de fonctionnement normal.................................................................... 16

Mise en service, maintenance et remise en état................................................................................... 17

Contrôle technique de sécurité ............................................................................................................. 17

Élimination ............................................................................................................................................ 17

Marquage de sécurité ........................................................................................................................... 17

Sûreté des données.............................................................................................................................. 18

Droits d'auteur....................................................................................................................................... 18

Généralités................................................................................................................................................. 19

Conception de l’appareil ....................................................................................................................... 19

Avertissement concernant l’apparei...................................................................................................... 19

Éléments de commande et connexions ..................................................................................................... 20

Sécurité................................................................................................................................................. 20

Alimentation KD Supply - face avant .................................................................................................... 20

Alimentation KD Supply - face arrière................................................................................................... 20

Installer l’alimentation KD Supply .............................................................................................................. 21

Monter les équerres de fixation............................................................................................................. 21

Établir les connexions........................................................................................................................... 21

Établir la connexion LocalNet ............................................................................................................... 22

Relier le dévidoir à l’alimentation KD Supply ............................................................................................. 23

Raccorder le dévidoir............................................................................................................................ 23

Maintenance, entretien et élimination ........................................................................................................ 24

Généralités............................................................................................................................................ 24

Tous les 6 mois..................................................................................................................................... 24

Élimination des déchets........................................................................................................................ 24

Caractéristiques techniques....................................................................................................................... 25

KD Supply............................................................................................................................................. 25

FR

5

6

Consignes de sécurité

Généralités Cet appareil est fabriqué selon l'état actuel de la technique et conformément aux règles

techniques de sécurité en vigueur. Cependant, en cas d'erreur de manipulation ou de mau­vaise utilisation, il existe un risque

- de blessure et de mort pour l'utilisateur ou des tiers,

- de dommages pour l'appareil et les autres biens de l'utilisateur,

- d'inefficacité du travail avec l'appareil.

Toutes les personnes concernées par la mise en service, l'utilisation, la maintenance et la
remise en état de l'appareil doivent

- posséder les qualifications correspondantes,

- avoir des connaissances en soudage et

- lire attentivement et suivre avec précision les prescriptions des présentes Instructions
de service.

Les Instructions de service doivent être conservées en permanence sur le lieu d'utilisation
de l'appareil. En complément des présentes instructions de service, les règles générales
et locales en vigueur concernant la prévention des accidents et la protection de l'environ­nement doivent être respectées.

Concernant les avertissements de sécurité et de danger présents sur l'appareil

- veiller à leur lisibilité permanente

- ne pas les détériorer

- ne pas les retirer

- ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.

FR

Utilisation
conforme à la
destination

Vous trouverez les emplacements des avertissements de sécurité et de danger présents
sur l'appareil au chapitre « Généralités » des Instructions de service de votre appareil.
Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil sous ten­sion.

Votre sécurité est en jeu !

Cet appareil est exclusivement destiné aux applications dans le cadre d'un emploi
conforme aux règles en vigueur.

L'appareil est exclusivement conçu pour le mode opératoire de soudage indiqué sur la
plaque signalétique.
Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être
tenu pour responsable des dommages consécutifs.

Font également partie de l'emploi conforme

- la lecture attentive et le respect de toutes les remarques des instructions de service

- la lecture attentive et le respect de tous les avertissements de sécurité et de danger

- le respect des travaux d'inspection et de maintenance.

Ne jamais utiliser cet appareil pour les applications suivantes :

- Dégeler des conduites

- Charger des batteries / accumulateurs

- Démarrer des moteurs

Cet appareil est configuré pour une utilisation dans le secteur industriel et artisanal. Le fa­bricant ne saurait être tenu pour responsable des dommages dus à une utilisation dans les
zones résidentielles.

Le fabricant décline toute responsabilité en cas de résultats de travail défectueux ou insa­tisfaisants.

7

Conditions envi­ronnementales

Tout fonctionnement ou stockage de l'appareil en dehors du domaine d'utilisation indiqué
est considéré comme non conforme. Le fabricant ne saurait être tenu pour responsable
des dommages consécutifs.

Plage de températures pour l'air ambiant :

- en service : -10 °C à + 40 °C (14 °F à 104 °F)

- lors du transport et du stockage : -20 °C à +55 °C (-4 °F à 131 °F)

Humidité relative de l'air :

- jusqu'à 50 % à 40 °C (104 °F)

- jusqu'à 90 % à 20 °C (68 °F)

Air ambiant : absence de poussières, acides, gaz ou substances corrosives, etc.
Altitude au-dessus du niveau de la mer :jusqu'à 2000 m (6561 ft. 8.16 in.)

Obligations de
l'exploitant

Obligations du
personnel

Couplage au ré­seau

L'exploitant s'engage à laisser travailler sur l'appareil uniquement des personnes qui

- connaissent les dispositions de base relatives à la sécurité du travail et à la prévention
des accidents et sont formées à la manipulation de l'appareil

- ont attesté par leur signature avoir lu et compris les présentes instructions de service,
en particulier le chapitre « Consignes de sécurité »

- ont suivi une formation conforme aux exigences relatives aux résultats de travail.

La sécurité de travail du personnel doit être contrôlée à intervalles réguliers.

Toutes les personnes qui sont habilitées à travailler avec l'appareil s'engagent, avant de
commencer à travailler

- à respecter les dispositions de base relatives à la sécurité du travail et à la prévention
des accidents

- à lire les présentes instructions de service, en particulier le chapitre « Consignes de
sécurité », et à confirmer par leur signature qu'elles les ont comprises et vont les res­pecter.

Avant de quitter le poste de travail, assurez-vous qu'aucun dommage corporel ou matériel
ne peut survenir, même en votre absence.

En raison de leur absorption de courant élevée, les appareils à puissance élevée influent
sur la qualité énergétique du réseau d'alimentation.

Certains types d'appareils peuvent être touchés sous la forme :

- de restrictions de raccordement ;

*)

- d'exigences relatives à l'impédance maximale autorisée du secteur

;

- d'exigences relatives à la puissance de court-circuit minimale nécessaire *);

*)

à l'interface avec le réseau public

voir caractéristiques techniques

Dans ce cas, l'exploitant ou l'utilisateur de l'appareil doit s'assurer que l'appareil peut être
raccordé au réseau, au besoin en prenant contact avec le fournisseur d'électricité.

IMPORTANT ! Veiller à la bonne mise à la terre du couplage au réseau !

8

Protection de
l'utilisateur et des
personnes

Le maniement de l'appareil expose à de nombreux risques, par exemple :

- projection d'étincelles, projection de morceaux de pièces métalliques chaudes ;

- rayonnement d'arc électrique nocif pour les yeux et la peau ;

- champs magnétiques nocifs pouvant être à l'origine d'un risque vital pour les porteurs
de stimulateurs cardiaques ;

- risque électrique lié au courant d'alimentation et à l'intensité de soudage ;

- nuisances sonores élevées ;

- fumées de soudage et gaz nocifs.

Lors du maniement de l'appareil, porter des vêtements de protection adaptés. Les vête­ments de protection doivent présenter les caractéristiques suivantes :

- être difficilement inflammables ;

- être isolants et secs ;

- couvrir tout le corps, être sans dommage et en bon état ;

- inclure un casque de protection ;

- inclure un pantalon sans revers.

Font également partie des vêtements de protection :

- Protéger les yeux et le visage au moyen d'un écran de protection muni d'une car­touche filtrante conforme avec protection contre les rayons UV, la chaleur et les pro­jections d'étincelles.

- Derrière l'écran de protection, porter des lunettes de protection conformes avec pro­tection latérale.

- Porter des chaussures solides et isolantes, y compris en milieu humide.

- Protéger les mains au moyen de gants adaptés (isolation électrique, protection contre
la chaleur).

- Porter une protection auditive pour réduire les nuisances sonores et se prémunir
contre les lésions.

FR

Données relatives
aux valeurs des
émissions so­nores

Tenir à distance les autres personnes, en particulier les enfants, pendant le fonctionne­ment de l'appareil et lors du process de soudage. Si des personnes se trouvent malgré tout
à proximité :

- les informer de tous les risques qu'elles encourent (risque de blessure dû aux projec­tions d'étincelles, risque d'éblouissement dû aux arcs électriques, fumées de soudage
nocives, nuisances sonores, danger potentiel dû au courant d'alimentation et à l'inten­sité de soudage, etc.),

- mettre à leur disposition des moyens de protection appropriés ou,

- mettre en place des écrans et des rideaux de protection.

L'appareil émet un niveau de puissance acoustique < 80 dB(A) (réf. 1pW) en marche à vide
ainsi que dans la phase de refroidissement après fonctionnement au point de travail maxi­mal autorisé en charge normale, conformément à la norme EN 60974-1.

Une valeur d'émission rapportée au poste de travail ne peut pas être indiquée pour le sou­dage (et le découpage) car celle-ci est fonction du mode opératoire de soudage utilisé et
des conditions environnementales. Elle dépend de paramètres les plus divers comme p.
ex. du mode opératoire de soudage (MIG/MAG, TIG), du type de courant choisi (continu,
alternatif), de la plage de puissance, de la nature du métal fondu, du comportement à la
résonance de la pièce à usiner, de l'environnement du poste de travail, etc.

Risque lié aux gaz
et aux vapeurs
nocifs

La fumée qui se dégage lors du soudage contient des gaz et des vapeurs nocifs pour la
santé.

Les fumées de soudage contiennent des substances cancérogènes selon la
monographie 118 du centre international de recherche sur le cancer.

9

Effectuer une aspiration ponctuelle, de la pièce notamment.
Si nécessaire, utiliser la torche de soudage avec un dispositif d'aspiration intégré.

Tenir la tête à l'écart des fumées de soudage et des dégagements gazeux.

Concernant la fumée et les gaz nocifs dégagés

- ne pas les respirer ;

- les aspirer vers l'extérieur de la zone de travail par des moyens appropriés.

Veiller à assurer une aération suffisante. S'assurer que le taux de ventilation soit toujours
de 20 m³/heure.

Si la ventilation n'est pas suffisante, utiliser un casque de soudage avec apport d'air.

Si la puissance d'aspiration semble insuffisante, comparer les valeurs d'émissions nocives
mesurées avec les valeurs limites autorisées.

Les composants suivants sont, entre autres, responsables du degré de nocivité des fu­mées de soudage :

- métaux utilisés pour la pièce à souder

- électrodes

- revêtements

- détergents, dégraissants et produits similaires

- process de soudage utilisé

Tenir compte des fiches techniques de sécurité des matériaux et des consignes corres­pondantes des fabricants pour les composants mentionnés.

Risques liés à la
projection d'étin­celles

Les recommandations pour les scénarios d'exposition, les mesures de gestion du risque
et l'identification des conditions opérationnelles sont disponibles sur le site Internet de la
European Welding Association, section Health & Safety (https://european-welding.org).

Éloigner les vapeurs inflammables (par exemple vapeurs de solvants) de la zone de rayon­nement de l'arc électrique.

Fermer la soupape de la bouteille de gaz de protection ou de l'alimentation principale en
gaz si aucun soudage n'est en cours.

Les projections d'étincelles peuvent provoquer des incendies et des explosions.

Ne jamais réaliser des opérations de soudage à proximité de matériaux inflammables.

Les matériaux inflammables doivent être éloignés d'au moins 11 mètres (36 ft. 1.07 in.) de
l'arc électrique ou être recouverts d'une protection adéquate.

Prévoir des extincteurs adaptés et testés.

Les étincelles et les pièces métalliques chaudes peuvent également être projetées dans
les zones environnantes à travers des petites fentes et des ouvertures. Prendre les me­sures adéquates pour éviter tout danger de blessure et d'incendie.

Ne pas souder dans les zones présentant un risque d'incendie et d'explosion et sur des
réservoirs, des conteneurs ou des tubes fermés si ceux-ci ne sont pas conditionnés de fa­çon conforme aux normes nationales et internationales correspondantes.

10

Aucune opération de soudage ne peut être réalisée sur les conteneurs dans lesquels sont,
ou ont été, stockés des gaz, combustibles, huiles minérales, etc. Risque d'explosion en rai­son des résidus.

Risques liés au
courant d'alimen­tation et à l'inten­sité de soudage

Une décharge électrique est fondamentalement dangereuse et peut être mortelle.

FR

Éviter tout contact avec des pièces conductrices à l'intérieur et à l'extérieur de l'appareil.

En soudage MIG/MAG et TIG, le fil d'apport, la bobine de fil, les galets d'entraînement ainsi
que toutes les pièces métalliques en liaison avec le fil d'apport sont également conduc­teurs de courant.

Toujours placer le dévidoir sur un support suffisamment isolé ou sur un support pour dé­vidoir isolant adapté.

Veiller à se protéger soi-même et à protéger les autres personnes de manière adéquate,
au moyen d'une couverture ou d'un support sec et suffisamment isolant par rapport au po­tentiel de terre ou de masse. La couverture ou le support doit recouvrir entièrement l'en­semble de la zone située entre le corps et le potentiel de terre ou de masse.

Tous les câbles et toutes les conduites doivent être solides, intacts, isolés et de dimension
suffisante. Remplacer sans délai les connexions lâches, les câbles et conduites encras­sés, endommagés ou sous-dimensionnés.
Avant chaque utilisation, vérifier manuellement la bonne fixation des alimentations élec­triques.
Pour les câbles de courant avec prise de courant à baïonnette, tourner le câble de courant
d'au moins 180° autour de l'axe longitudinal et le pré-tendre.

Ne pas enrouler les câbles et les conduites autour du corps ou de parties du corps.

Concernant les électrodes (électrodes enrobées, électrodes en tungstène, fil d'apport, ...) :

- ne jamais les tremper dans un liquide pour les refroidir ;

- ne jamais les toucher lorsque la source de courant est activée.

La double tension à vide d'une source de courant peut se produire, par exemple, entre les
électrodes de soudage de deux sources de courant. Le contact simultané des potentiels
des deux électrodes peut, dans certaines circonstances, entraîner un danger de mort.

Faire contrôler régulièrement le câble secteur par un électricien spécialisé afin de vérifier
le bon fonctionnement du conducteur de terre.

L'appareil doit être utilisé uniquement sur un réseau avec conducteur de terre et une prise
avec contact de terre.

Si l'appareil est utilisé sur un réseau sans conducteur de terre et une prise sans contact de
terre, il s'agit d'une négligence grossière. Le fabricant ne saurait être tenu responsable des
dommages consécutifs.

Si nécessaire, effectuer une mise à la terre suffisante de la pièce à souder par des moyens
adéquats.

Débrancher les appareils non utilisés.

Pour les travaux en hauteur, utiliser un harnais de sécurité afin d'éviter les chutes.
Avant de réaliser des travaux sur l'appareil, éteindre l'appareil et débrancher la fiche sec-

teur.

Placer un écriteau parfaitement lisible et compréhensible sur l'appareil pour que personne
ne le rallume ou ne rebranche la fiche secteur.

Après avoir ouvert l'appareil :

- décharger tous les éléments qui emmagasinent des charges électriques ;

- s'assurer de l'absence de courant dans tous les composants de l'appareil.

Si des travaux sont nécessaires sur des éléments conducteurs, faire appel à une deu­xième personne qui déconnecte le commutateur principal en temps voulu.

11

Intensités de sou­dage vagabondes

Si les consignes ci-dessous ne sont pas respectées, il est possible que des intensités de
soudage vagabondes soient générées, qui peuvent avoir les conséquences suivantes :

- Risque d'incendie

- Surchauffe des composants qui sont en liaison avec la pièce à souder

- Destruction des conducteurs de terre

- Dommages causés à l'appareil et aux autres équipements électriques

Veiller à une liaison solide de la pince à pièces usinées avec la pièce à souder.

Fixer la pince à pièces usinées le plus près possible de l’emplacement à souder.

Lorsque le sol est conducteur, installer l’appareil de manière à l’isoler suffisamment.

En cas d’utilisation de distributeurs de courant, de logements à deux têtes, etc. respecter
ce qui suit : l’électrode de la torche de soudage/du porte-électrode non utilisé(e) est éga­lement conductrice de potentiel. Veillez à un rangement suffisamment isolant de la torche
de soudage/du porte-électrode non utilisé(e).

Pour les applications automatisées MIG/MAG, le cheminement du fil-électrode doit impé­rativement être isolé entre le fût de fil de soudage, la grande bobine ou la bobine de fil et
le dévidoir.

Classification
CEM des appa­reils

Mesures rela­tives à la CEM

Les appareils de la classe d'émissions A :

- ne sont prévus que pour une utilisation dans les zones industrielles

- peuvent entraîner dans d'autres zones des perturbations de rayonnement liées à leur
puissance.

Les appareils de la classe d'émissions B :

- répondent aux exigences d'émissions pour les zones habitées et les zones indus­trielles. ainsi que pour les zones habitées dans lesquelles l'alimentation énergétique
s'effectue à partir du réseau public basse tension.

Classification CEM des appareils conformément à la plaque signalétique ou aux caracté­ristiques techniques.

Dans certains cas, des influences peuvent se manifester dans la zone d'application prévue
malgré le respect des valeurs limites normalisées d'émissions (p. ex. en présence d'appa­reils sensibles sur le site d'installation ou lorsque ce dernier est situé à proximité de récep­teurs radio ou TV).
L'exploitant est alors tenu de prendre les mesures nécessaires pour éliminer les dysfonc­tionnements.

Vérifier et évaluer l'immunité des dispositifs dans l'environnement de l'appareil selon les
dispositions nationales et internationales. Exemples de dispositifs sensibles pouvant être
influencés par l'appareil :

- Dispositifs de sécurité

- Câbles d'alimentation, de transmission de signaux et de transfert de données

- Équipements informatiques et équipements de télécommunication

- Équipements de mesure et d'étalonnage

12

Mesures d'assistance visant à éviter les problèmes de compatibilité électromagnétique :

1. Alimentation du secteur

- Si des perturbations électromagnétiques se produisent malgré la réalisation d'un

couplage au réseau réglementaire, prendre des mesures supplémentaires (utili­ser par ex. un filtre secteur approprié).

2. Câbles de soudage

- Utiliser des câbles de longueur aussi réduite que possible.

- Les placer en veillant à ce qu'ils soient bien groupés le long de leur parcours (éga-

lement pour éviter les problèmes de champs électromagnétiques).

- Les poser loin des autres câbles.

3. Compensation de potentiel

4. Mise à la terre de la pièce à souder

- Le cas échéant, réaliser une connexion de terre à l'aide de condensateurs adé-

quats.

5. Blindage, le cas échéant

- Blinder les autres équipements à proximité

- Blinder l'ensemble de l'installation de soudage

FR

Mesures liées aux
champs électro­magnétiques

Emplacements
particulièrement
dangereux

Les champs électromagnétiques peuvent provoquer des problèmes de santé qui ne sont
pas encore bien connus :

- Répercussions sur l'état de santé des personnes se trouvant à proximité, par ex. por­teurs de stimulateurs cardiaques et d'appareils auditifs

- Les porteurs de stimulateurs cardiaques doivent consulter leur médecin avant de pou­voir se tenir à proximité immédiate de l'appareil et du procédé de soudage

- Pour des raisons de sécurité, les distances entre les câbles de soudage et la tête / le
corps de la torche doivent être aussi importantes que possible

- Ne pas porter le câble de soudage et les faisceaux de liaison sur l'épaule et ne pas
les enrouler autour du corps ou de certaines parties du corps

Tenir les mains, cheveux, vêtements et outils à l'écart des pièces en mouvement, telles
que :

- ventilateurs

- pignons rotatifs

- galets de roulement

- arbres

- bobines de fil et fils d'apport

Ne pas intervenir manuellement dans les engrenages en mouvement de l'entraînement du
fil ou dans des pièces d'entraînement en mouvement.

Les capots et les panneaux latéraux ne peuvent être ouverts / enlevés que pendant la du­rée des opérations de maintenance et de réparation.

En cours d'utilisation :

- S'assurer que tous les capots sont fermés et que tous les panneaux latéraux sont
montés correctement.

- Maintenir fermés tous les capots et panneaux latéraux.

La sortie du matériau d'apport hors de la torche de soudage représente un risque de bles­sure élevé (perforation de la main, blessures au visage et aux yeux, ...).

En conséquence, toujours tenir la torche de soudage éloignée du corps (appareils avec
dévidoir) et porter des lunettes de protection adaptées.

Ne pas toucher la pièce à usiner après le soudage – Risque de brûlure.

13

Des scories peuvent se détacher des pièces à usiner en cours de refroidissement. Porter
les équipements de protection prescrits également pour les travaux de finition sur les
pièces à souder et veiller à une protection suffisante des autres personnes.

Laisser refroidir la torche de soudage et les autres composants d'installation ayant une
forte température de service avant de les traiter.

Dans les locaux exposés aux risques d'incendie et d'explosion, des dispositions spéciales
s'appliquent
– respecter les dispositions nationales et internationales en vigueur.

Les sources de courant destinées au travail dans des locaux présentant un fort risque élec­trique (par exemple chaudières) doivent être identifiées au moyen de l'indication (Safety).
Toutefois, la source de courant ne doit pas se trouver dans de tels locaux.

Risque d'ébouillantage en cas d'écoulement de réfrigérant. Éteindre le refroidisseur avant
de débrancher les connecteurs d'arrivée ou de retour de réfrigérant.

Pour manipuler le réfrigérant, respecter les indications de la fiche technique de sécurité du
réfrigérant. Vous pouvez demander la fiche technique de sécurité du réfrigérant auprès de
votre service après-vente ou sur la page d'accueil du fabricant.

Utiliser uniquement les moyens de levage adaptés du fabricant pour le transport par grue
des appareils.

- Accrocher les chaînes ou élingues à tous les points prévus à cet effet sur le moyen de
levage adapté.

- Les chaînes ou les élingues doivent présenter un angle aussi réduit que possible par
rapport à la verticale.

- Éloigner la bouteille de gaz et le dévidoir (appareils MIG/MAG et TIG).

Exigences liées
au gaz de protec­tion

En cas d'accrochage du dévidoir à une grue pendant le soudage, toujours utiliser un ac­crochage de dévidoir isolant adapté (appareils MIG/MAG et TIG).

Si l'appareil est muni d'une sangle ou d'une poignée de transport, celle-ci sert uniquement
au transport à la main. Pour un transport au moyen d'une grue, d'un chariot élévateur ou
d'autres engins de levage mécaniques, la sangle de transport n'est pas adaptée.

Tous les moyens d'accrochage (sangles, boucles, chaînes, etc.) utilisés avec l'appareil ou
ses composants doivent être vérifiés régulièrement (par ex. dommages mécaniques, cor­rosion ou altérations dues à d'autres conditions environnementales).
Les intervalles et l'étendue du contrôle doivent répondre au minimum aux normes et direc­tives nationales en vigueur.

En cas d'utilisation d'un adaptateur pour le connecteur du gaz de protection, risque de ne
pas remarquer une fuite de gaz de protection, incolore et inodore. Procéder à l'étanchéifi­cation, à l'aide d'une bande en Téflon, du filetage côté appareil de l'adaptateur pour le
connecteur du gaz de protection.

Le gaz de protection peut endommager l'équipement et réduire la qualité de soudage, en
particulier sur les conduites en circuit fermé.
Respecter les prescriptions suivantes concernant la qualité du gaz de protection :

- Taille des particules solides <40µm

- Point de rosée <-20°C

- Teneur en huile max. <25mg/m³

Risque lié aux
bouteilles de gaz
de protection

14

En cas de besoin, utiliser des filtres !

Les bouteilles de gaz de protection contiennent un gaz sous pression et elles peuvent ex­ploser en cas de dommage. Comme les bouteilles de gaz de protection sont des compo­sants du matériel de soudage, elles doivent être traitées avec précaution.

Protéger les bouteilles de gaz de protection avec gaz comprimé d'une chaleur trop impor­tante, des chocs mécaniques, des scories, des flammes vives, des étincelles et des arcs
électriques.

Installer verticalement les bouteilles de gaz de protection et les fixer conformément à la no­tice afin qu'elles ne tombent pas.

Tenir les bouteilles de gaz de protection éloignées des circuits de soudage et autres cir­cuits électriques.

Ne jamais accrocher une torche de soudage à une bouteille de gaz de protection.

Ne jamais mettre en contact une bouteille de gaz de protection avec une électrode.
Risque d'explosion – ne jamais souder sur une bouteille de gaz de protection sous pres-

sion.

N'utiliser que des bouteilles de gaz de protection adaptées à l'application correspondante
ainsi que les accessoires adaptés (régulateur, tuyaux et raccords, ...). N'utiliser que des
bouteilles de gaz de protection et des accessoires en parfait état de fonctionnement.

Si une soupape d'une bouteille de gaz de protection est ouverte, détourner le visage.

Fermer la soupape de la bouteille de gaz de protection si aucun soudage n'est en cours.

Laisser le capuchon sur la soupape de la bouteille de gaz de protection si celle-ci n'est pas
utilisée.

FR

Danger ! Fuites
possibles de gaz
de protection

Mesures de sécu­rité sur le lieu
d'installation et
lors du transport

Respecter les indications du fabricant ainsi que les directives nationales et internationales
relatives aux bouteilles de gaz de protection et aux accessoires.

Risque d'étouffement dû à la possibilité de fuites non contrôlées de gaz de protection
Le gaz de protection est incolore et inodore. Une fuite peut entraîner la raréfaction de l'oxy-

gène dans l'air ambiant.

- Veiller à assurer une ventilation suffisante – Taux de ventilation d'au moins 20 m³/
heure

- Respecter les consignes de sécurité et de maintenance relatives à la bouteille de gaz
de protection ou à l'alimentation principale en gaz.

- Fermer la soupape de la bouteille de gaz de protection ou de l'alimentation principale
en gaz si aucun soudage n'est en cours.

- Avant toute mise en service, contrôler que la bouteille de gaz de protection ou l'ali­mentation principale en gaz ne présente pas de fuite non contrôlée.

Le basculement de l'appareil peut provoquer un danger mortel ! Installer l'appareil de ma­nière bien stable sur un support ferme et plat

- Un angle d'inclinaison de 10° au maximum est admis.

Dans les locaux exposés aux risques d'incendie et d'explosion, des dispositions spéciales
s'appliquent

- Respecter les dispositions nationales et internationales en vigueur.

Veiller à ce que la zone autour du poste de travail reste en permanence propre et dégagée,
au moyen de consignes et de contrôles internes à l'entreprise.

Installer et utiliser l'appareil uniquement en conformité avec l'indice de protection indiqué
sur la plaque signalétique.

Lors de la mise en place de l'appareil, vérifier si la distance périphérique de 0,5 m (1 ft.

7.69 in.) par rapport à l'appareil est bien respectée, afin que l'air de refroidissement puisse

circuler sans problème.

15

Lors du transport de l'appareil, veiller à ce que les directives nationales et régionales en
vigueur et les consignes de prévention des accidents soient respectées. Ceci s'applique
tout particulièrement aux directives relatives aux risques inhérents au transport.

Ne pas soulever ou transporter des appareils en fonctionnement. Éteindre les appareils
avant de les transporter ou de les soulever !

Avant tout transport de l'appareil, vidanger tout le réfrigérant et démonter les composants
suivants :

- Dévidoir

- Bobine de fil

- Bouteille de gaz de protection

Après le transport et avant la mise en service, effectuer impérativement un contrôle visuel
de l'appareil afin de détecter tout dommage. Avant la mise en service, faire remettre en
état les éventuels dommages par du personnel de service formé.

Mesures de sécu­rité en mode de
fonctionnement
normal

Faire fonctionner l'appareil uniquement quand tous les dispositifs de sécurité sont pleine­ment opérationnels. Si les dispositifs de sécurité ne sont pas pleinement opérationnels, il
existe un risque :

- de blessure et de mort pour l'utilisateur ou des tiers,

- de dommages pour l'appareil et les autres biens de l'exploitant,

- d'inefficacité du travail avec l'appareil.

Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être remis en état
avant la mise en marche de l'appareil.

Ne jamais mettre les dispositifs de sécurité hors circuit ou hors service.

Avant de mettre l'appareil en marche, s'assurer que personne ne peut être mis en danger.

Contrôler au moins une fois par semaine l'appareil afin de détecter les dommages visibles
à l'extérieur et le bon fonctionnement des dispositifs de sécurité.

Toujours bien fixer la bouteille de gaz de protection et la retirer avant le transport par grue.

Utiliser exclusivement le réfrigérant d'origine du fabricant qui, en raison de ses propriétés
(conductivité électrique, protection contre le gel, compatibilité des matériaux, combustibi­lité, ...) est adapté à l'utilisation avec nos appareils.

Utiliser exclusivement le réfrigérant d'origine du fabricant.

Ne pas mélanger le réfrigérant d'origine du fabricant avec d'autres réfrigérants.

16

Raccorder uniquement les composants périphériques du fabricant au circuit de refroidis­sement.

Le fabricant décline toute responsabilité et toutes les garanties sont annulées en cas de
dommages consécutifs à l'utilisation d'autres composants périphériques ou produits réfri­gérants.

Le réfrigérant Cooling Liquid FCL 10/20 n'est pas inflammable. Dans certaines conditions,
le réfrigérant à base d'éthanol est inflammable. Ne transporter le réfrigérant que dans les
conteneurs d'origine et les tenir éloignés des sources d'ignition.

Éliminer le réfrigérant usagé conformément aux dispositions nationales et internationales
en vigueur. La fiche technique de sécurité du réfrigérant est disponible auprès de votre ser­vice après-vente ou sur la page d'accueil du fabricant.

L'installation étant froide, vérifier le niveau de réfrigérant avant tout démarrage du sou­dage.

Mise en service,
maintenance et
remise en état

Les pièces provenant d'autres fournisseurs n'offrent pas de garantie de construction et de
fabrication conformes aux exigences de qualité et de sécurité.

- Utiliser uniquement les pièces de rechange et d'usure d'origine (valable également
pour les pièces standardisées).

- Ne réaliser aucune modification, installation ou transformation sur l'appareil sans au­torisation du fabricant.

- Remplacer immédiatement les composants qui ne sont pas en parfait état.

- Lors de la commande, indiquer la désignation précise et la référence selon la liste des
pièces de rechange, ainsi que le numéro de série de votre appareil.

Les vis du boîtier constituent une connexion de protection appropriée pour la mise à la
terre des pièces du boîtier.
Toujours utiliser le nombre correspondant de vis de boîtier d'origine avec le couple indiqué.

FR

Contrôle tech­nique de sécurité

Élimination Ne pas jeter cet appareil avec les ordures ménagères ! Conformément à la directive euro-

Le fabricant recommande de faire effectuer au moins tous les 12 mois un contrôle tech­nique de sécurité de l'appareil.

Au cours de ce même intervalle de 12 mois, le fabricant recommande un calibrage des
sources de courant.

Un contrôle technique de sécurité réalisé par un électricien spécialisé agréé est recom­mandé

- après toute modification

- après montage ou transformation

- après toute opération de réparation, entretien et maintenance

- au moins tous les douze mois.

Pour le contrôle technique de sécurité, respecter les normes et les directives nationales et
internationales en vigueur.

Vous obtiendrez des informations plus précises concernant le contrôle technique de sécu­rité et le calibrage auprès de votre service après-vente. Sur demande, ce service tient les
documents requis à votre disposition.

péenne relative aux déchets d'équipements électriques et électroniques et sa transposition
dans le droit national, les équipements électriques usagés doivent être collectés de ma­nière séparée et faire l'objet d'un recyclage conforme à la protection de l'environnement.
Veillez à rapporter votre appareil usagé auprès de votre revendeur ou renseignez-vous sur
l'existence d'un système de collecte et d'élimination local autorisé. Le non-respect de cette
directive européenne peut avoir des conséquences potentielles sur l'environnement et
votre santé !

Marquage de sé­curité

Les appareils portant le marquage CE répondent aux exigences essentielles des directives
basse tension et compatibilité électromagnétique (par ex. normes produits correspon­dantes de la série de normes EN 60 974).

Fronius International GmbH déclare que l'appareil est conforme à la directive 2014/53/UE.
Le texte intégral de la déclaration UE de conformité est disponible à l'adresse suivante :
http://www.fronius.com

Les appareils portant la marque CSA répondent aux exigences des normes applicables au
Canada et aux États-Unis.

17

Sûreté des don­nées

Droits d'auteur Les droits de reproduction des présentes Instructions de service sont réservés au fabri-

L'utilisateur est responsable de la sûreté des données liées à des modifications par rapport
aux réglages d'usine. Le fabricant décline toute responsabilité en cas de perte de réglages
personnels.

cant.

Les textes et les illustrations correspondent à l'état de la technique lors de l'impression.
Sous réserve de modifications. Le contenu des Instructions de service ne peut justifier au­cune réclamation de la part de l'acheteur. Nous vous remercions de nous faire part de vos
propositions d'amélioration et de nous signaler les éventuelles erreurs contenues dans les
Instructions de service.

18

Généralités

FR

Conception de
l’appareil

Avertissement
concernant l’ap­parei

L’alimentation KD Supply permet le foncti­onnement des sources de courant TIG TT
2200 et MW 2200 avec un dévidoir. Le sys­tème de réseau de commutation intégré
prend en charge l’alimentation en courant
du moteur du dévidoir.

En même temps, l’alimentation KD Supply
assure la fonction de répartiteur actif Local­Net. En plus du raccordement avec le dévi­doir, l’alimentation KD Supply dispose
également d’un connecteur LocalNet, par
exemple pour une commande à distance.

KD Supply

L’alimentation KD Supply est munie de symboles de sécurité apposés sur la plaque signa­létique. Les symboles de sécurité ne doivent pas être retirés ni recouverts. Ces symboles
permettent de prévenir les mauvaises utilisations pouvant être à l’origine de graves dom­mages corporels et matériels.

N’utilisez les fonctions décrites qu’après avoir lu et compris l’intégralité des do­cuments suivants :

- le présent mode d’emploi

- tous les modes d’emploi des composants du système, en particulier les
consignes de sécurité

Le soudage est un travail dangereux. Les conditions de base suivantes doivent
être remplies :

- Qualification suffisante pour le soudage

- Équipement de protection adapté

- Maintien à distance des personnes non autorisées

19

Éléments de commande et connexions

(1) (2)

(3)(4)

(5)

Sécurité

Alimentation KD
Supply - face
avant

AVERTISSEMENT !

Danger en cas d'erreur de manipulation.

Cela peut entraîner des dommages corporels et matériels graves.
► Toutes les fonctions décrites ne doivent être exécutées que par du personnel qualifié

et formé.
► Ce document doit être lu et compris dans son intégralité.
► Toutes les instructions de service des composants périphériques, en particulier les

consignes de sécurité, doivent être lues et comprises dans leur intégralité.

(1) Connecteur LocalNet

connecteur standardisé pour la
source de courant

(2) Connecteur LocalNet

connecteur standardisé pour les
extensions système (par ex. KD
4000-D, KD 7000-D, commande à
distance, etc.)

Alimentation KD
Supply - face ar­rière

Vue avant

(3) Connecteur LocalNet

connecteur standardisé pour les
extensions système (par ex. KD
4000-D, KD 7000-D, commande à
distance, etc.)

(4) Protection par fusibles du réseau

fusible retardé 2A

(5) Fausse prise

Vue arrière

20

Installer l’alimentation KD Supply

1

1

2

1

2

1

2

2

3

4

6

6

6

3

3

1

2

5

6

3

123

4

5

6

7

FR

Monter les
équerres de fixa­tion

Établir les
connexions

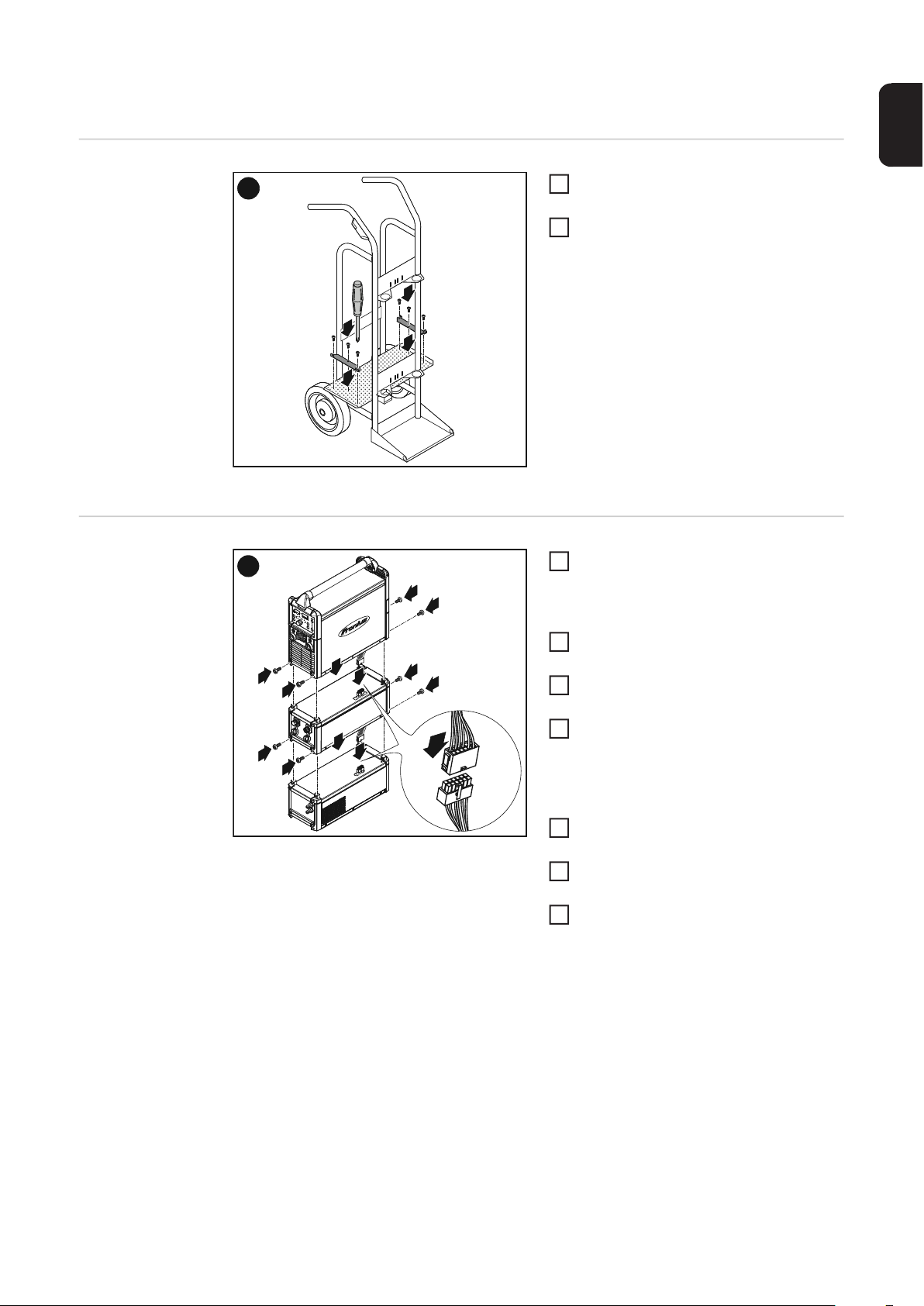

Mettre en place les équerres de fixati­on sur le fond du chariot

Fixer les équerres de fixation sur le
fond du chariot au moyen des six vis
fournies

Monter les équerres de fixation

Placer l’interrupteur d’alimentation de
la source de courant en position „O“

En présence d’un refroidisseur :

Établir la connexion entre l’alimentati­on KD Supply et le refroidisseur

Placer l’alimentation KD Supply sur le
refroidisseur

Fixer l’alimentation KD Supply sur le
refroidisseur au moyen des quatre vis
fournies

Dans tous les cas :

Établir la connexion entre la source de

Établir les connexions

courant et l’alimentation KD Supply
Placer la source de courant sur l’ali-

mentation KD Supply
Fixer la source de courant sur l’alimen-

tation KD Supply au moyen des quatre
vis fournies

21

Établir la

3

2

1

1

1

1

1

2

connexion Lo­calNet

Monter les appareils sur les équerres
de fixation au moyen des quatre vis
fournies

Relier la source de courant et l’alimen­tation KD Supply aux connecteurs sui­vants au moyen des câbles fournis :

- Connecteur LocalNet KD Supply
X9.2

- Connecteur LocalNet - source de
courant

Établir la connexion LocalNet

22

Relier le dévidoir à l’alimentation KD Supply

Raccorder le dé­vidoir

FR

Raccorder le dévidoir à l’alimentation KD Supply

Brancher la fiche LocalNet du faisceau de liaison pour le dévidoir à l’un des connec-

1

teurs suivants :

- Connecteur LocalNet X9.2

- Connecteur LocalNet X9.3

23

Maintenance, entretien et élimination

Généralités Lorsqu'il fonctionne dans des conditions normales, le dévidoir exige un minimum de main-

tenance et d'entretien. Il est toutefois indispensable de respecter certaines consignes, afin
de garder l'installation de soudage en bon état de marche pendant des années.

AVERTISSEMENT !

Une décharge électrique peut être mortelle.

Avant d'ouvrir l'appareil :
► Placer l'interrupteur secteur en position - O ­► Débrancher l'appareil du secteur
► Apposer un panneau d'avertissement compréhensible afin de prévenir toute remise en

marche.

► S'assurer, à l'aide d'un appareil de mesure approprié, que les composants avec charge

électrique (condensateurs par ex.) sont déchargés

Tous les 6 mois - Démonter les panneaux latéraux de l'appareil et le nettoyer à l'air comprimé sec, débit

réduit

Élimination des
déchets

REMARQUE!

Risque de dommage pour les composants électroniques.

Respecter une certaine distance en soufflant l'air comprimé sur ces composants.

L'élimination doit être réalisée conformément aux prescriptions nationales et régionales en
vigueur.

24

Caractéristiques techniques

FR

KD Supply

Tension de réseau 230 V
Fréquence du réseau 50 / 60 Hz
Protection par fusibles du réseau fusible retardé 2 A
Courant primaire I
Tension secondaire U
Courant secondaire I
Classe de protection IP 23
Dimensions L x l x h 540 x 180 x 180 mm

Poids 3,12 kg

1

2

2

21.3 x 7.1 x 7.1 in

1,2 A

55 V

4 A

6.88 lb.

25

26

FR

27

FRONIUS INTERNATIONAL GMBH

Froniusstraße 1, A-4643 Pettenbach, Austria

E-Mail: [e-mail]

www.fronius.com

Under www.fronius.com/contact you will find the addresses

of all Fronius Sales & Service Partners and locations
