Fronius KD 4000 D-11 Operating Instruction [TR]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

/ Perfect Charging / Perfect Welding / Solar Energy

KD 4000 D-11

Kullanım kılavuzu

TR

42,0426,0031,TR 002-08112021

İçindekiler

Güvenlik kuralları 5

Güvenlik talimatları açıklaması 5

Genel 5
Amaca uygun kullanım 6
Ortam koşulları 6
İşletme sahibinin yükümlülükleri 6
Personelin yükümlülükleri 6
Ağ bağlantısı 7
Kendini koruma ve çalışanların korunması 7
Gürültü emisyon değerlerine ilişkin bilgiler 7
Zararlı gazlar ve buharlardan kaynaklanan tehlike 8
Kıvılcımdan kaynaklanan tehlike 8
Şebeke ve kaynak akımından kaynaklanan tehlikeler 9
Kaçak kaynak akımları 10
EMU cihaz sınıfları 10
EMU önlemleri 10
EMA ile ilgili önlemler 11
Özel tehlike noktaları 11
Koruyucu gazda aranan nitelikler 12
Koruyucu gaz tüpleri nedeniyle tehlike 12
Dışarıya sızan koruyucu gaz sebebiyle tehlike 13
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 13
Normal işletim durumunda güvenlik önlemleri 13
Devreye alma, bakım ve onarım 14
Teknik güvenlik denetimi 14
Atık yönetimi 15

Güvenlik işareti 15
Veri yedekleme 15
Telif hakkı 15

Genel bilgi 16

Cihaz konsepti 16

Kullanım alanı 16

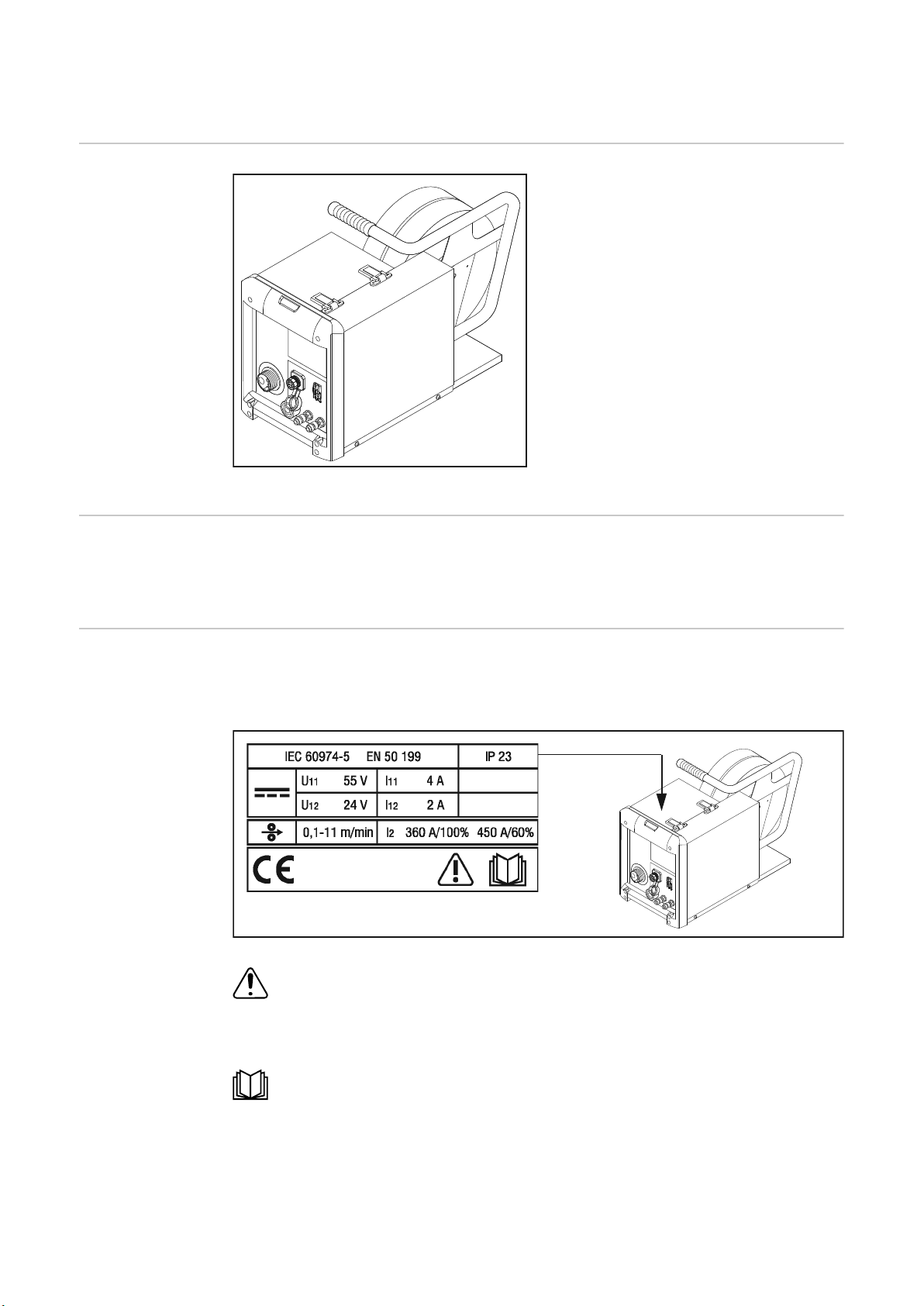

Cihaz üzerindeki uyarı notları 16

Kumanda elemanları ve bağlantılar 17

Genel 17
Güvenlik 17
Soğuk (ilave) tel sürme ön tarafı 17

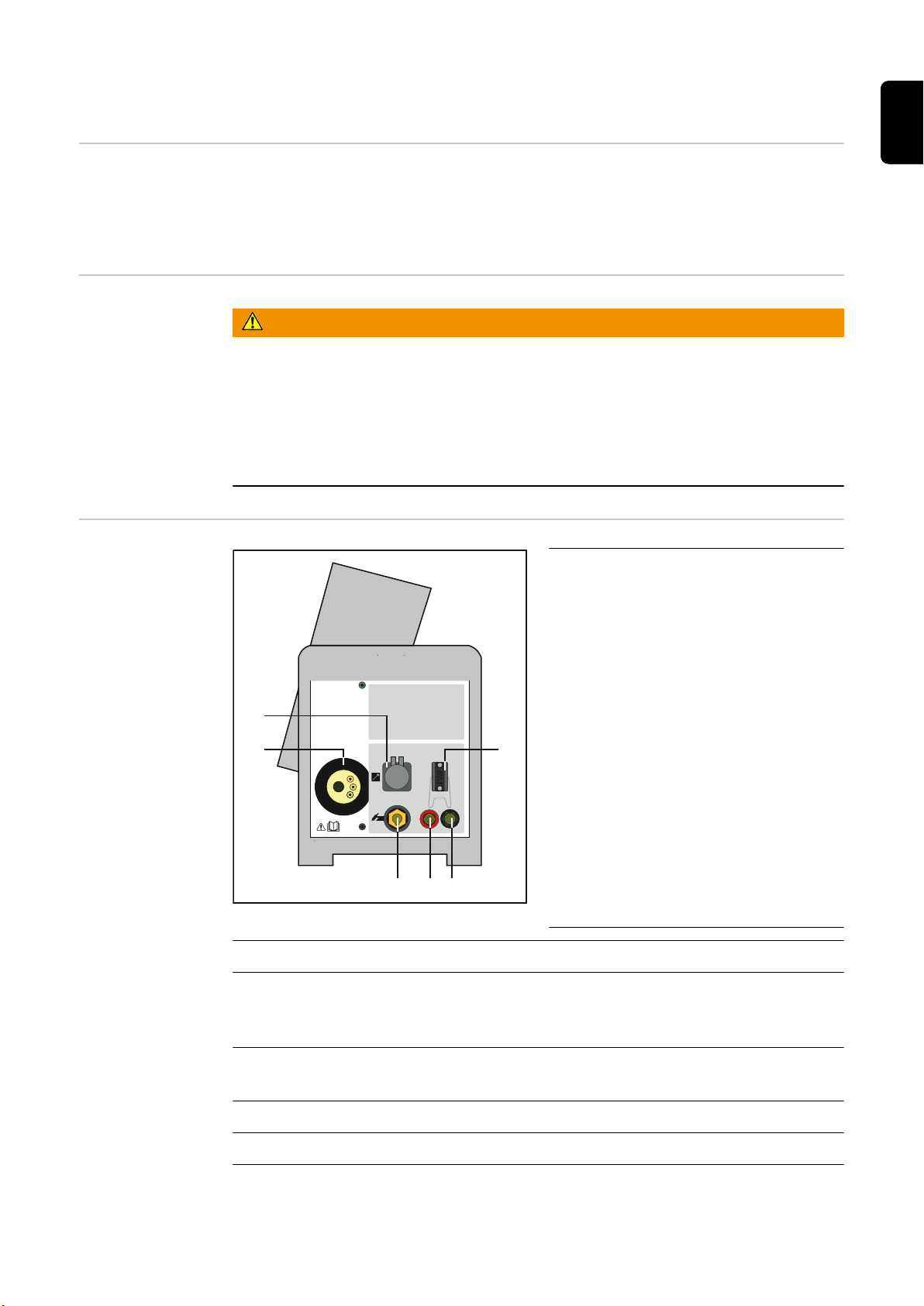

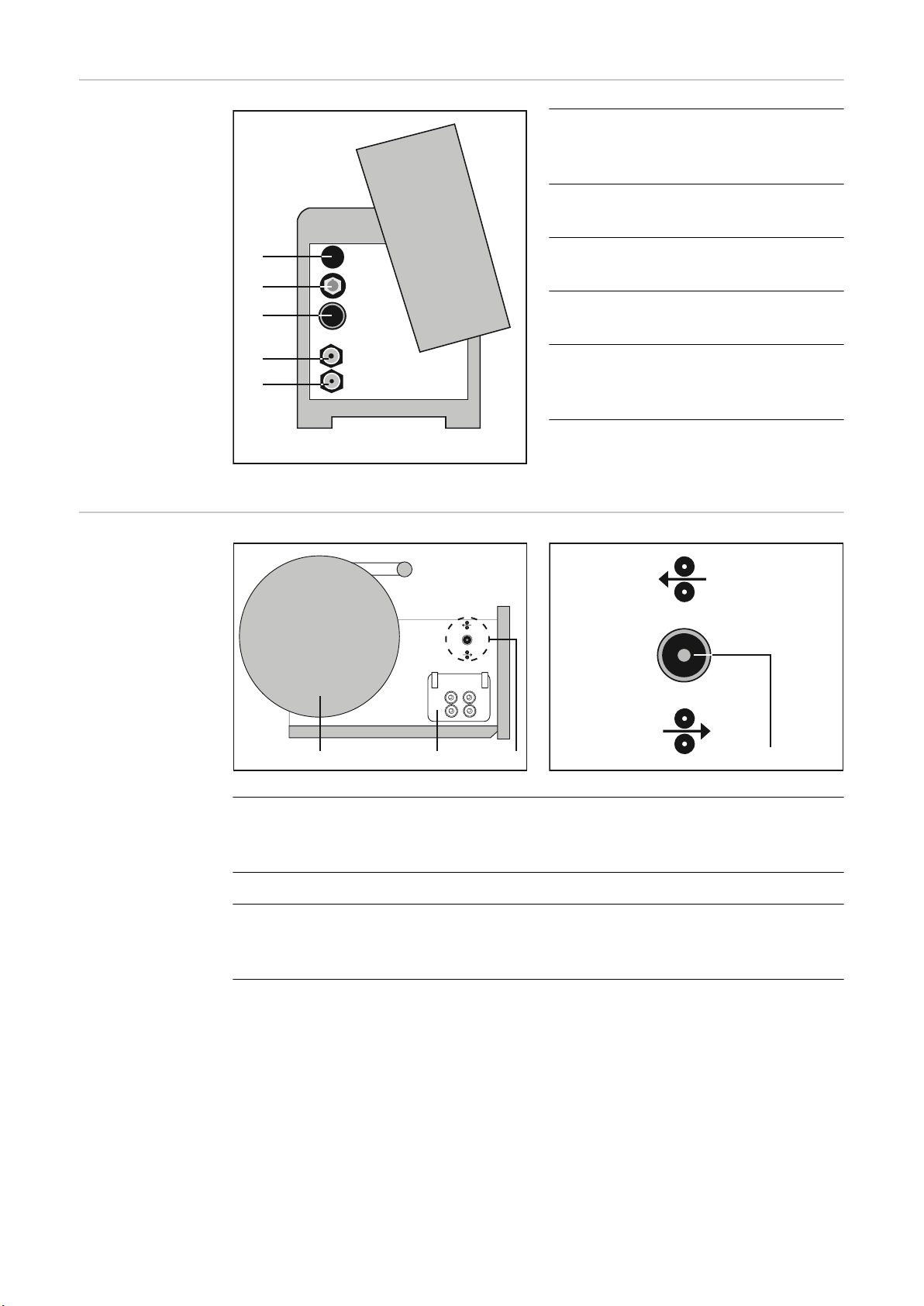

Soğuk (ilave) tel sürme ünitesi arka taraf 18
İlave tel sürme ünitesi sağ taraf 18
İlave tel sürme ünitesi alt taraf 19

Soğuk (ilave) tel sürme ünitesini güç kaynağı üzerine yerleştirme 20

Genel 20

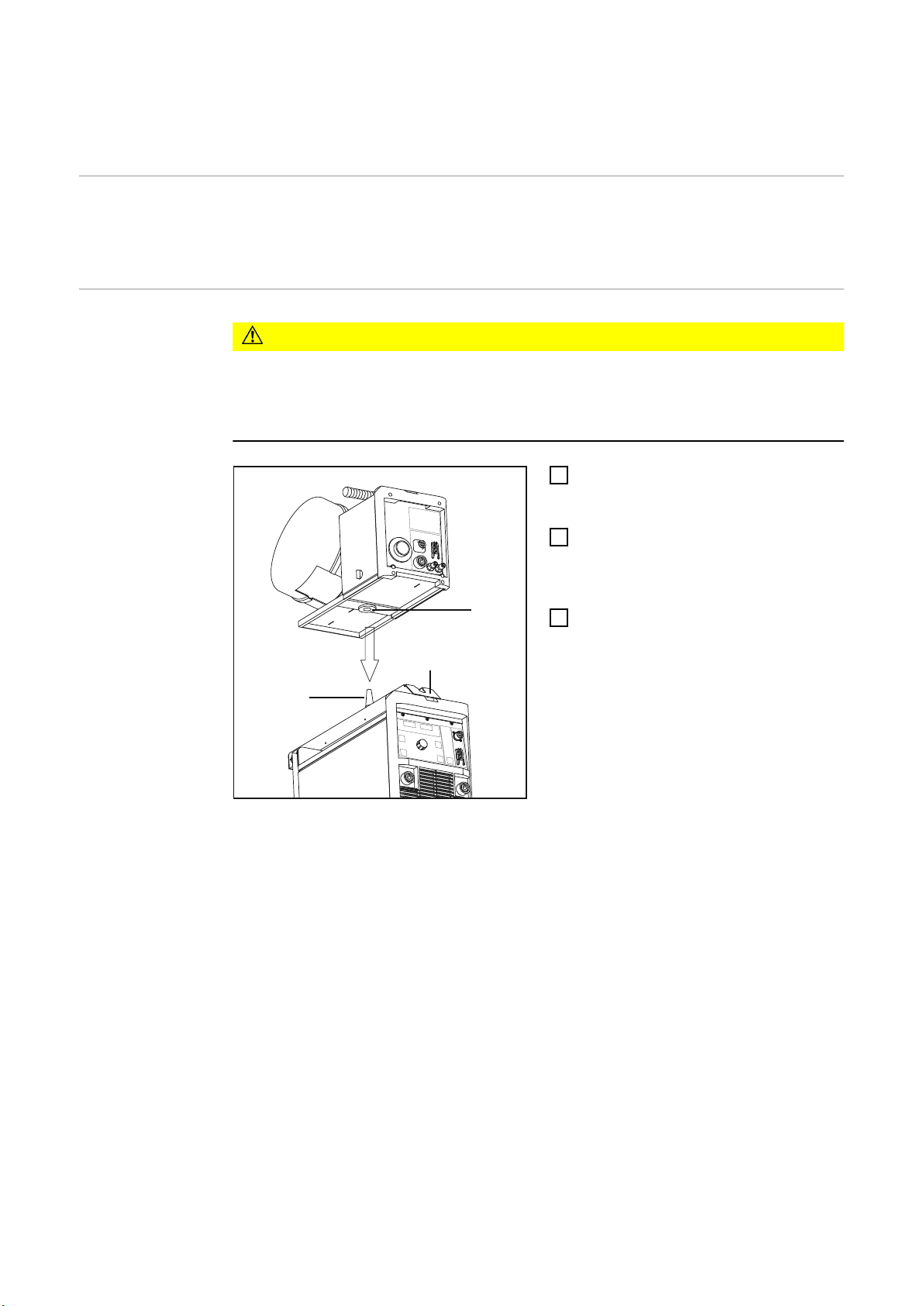

Soğuk (ilave) tel sürme ünitesini güç kaynağı üzerine yerleştirme 20

Soğuk (ilave) tel sürme ünitesini güç kaynağına bağlama 21

Genel 21

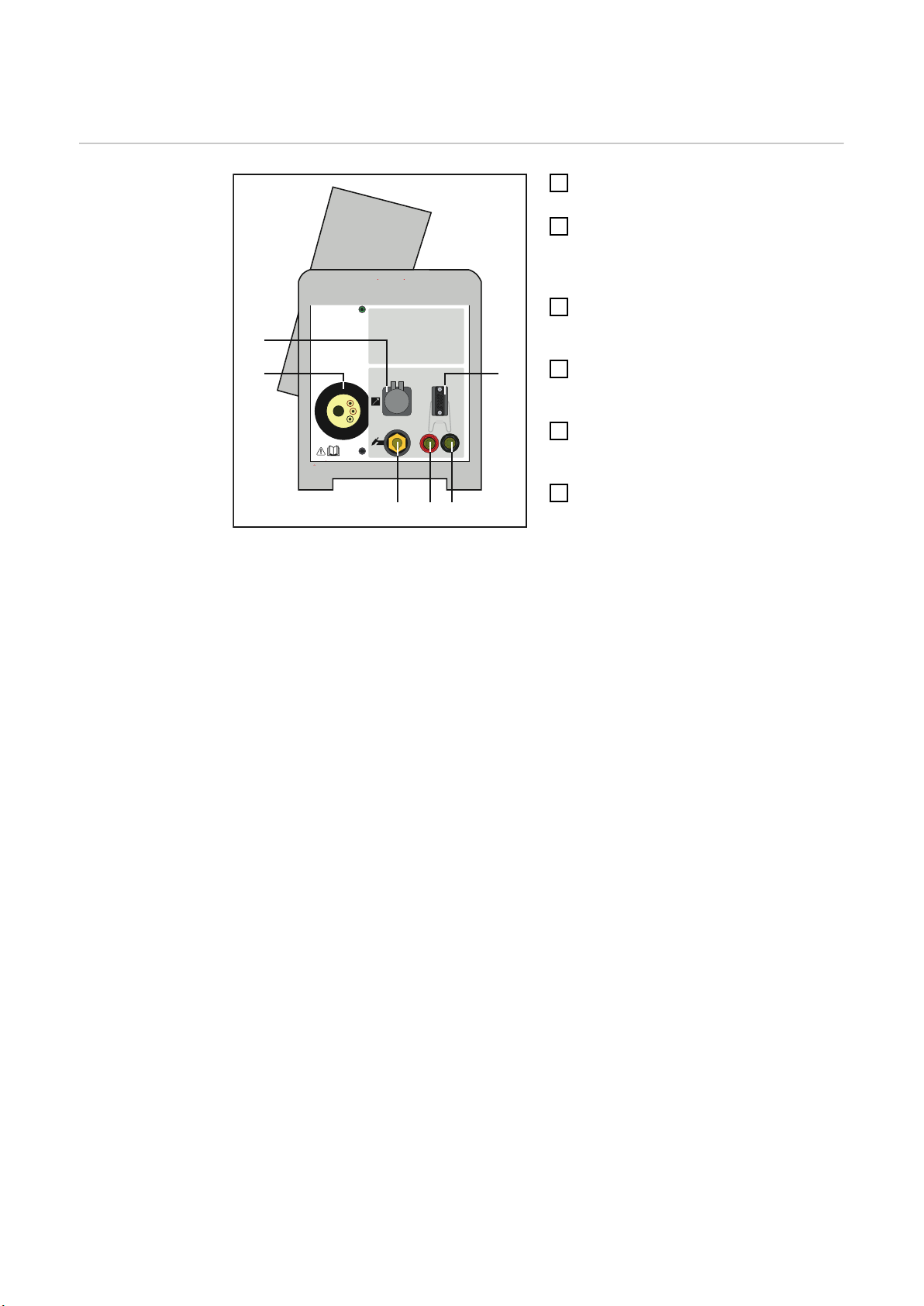

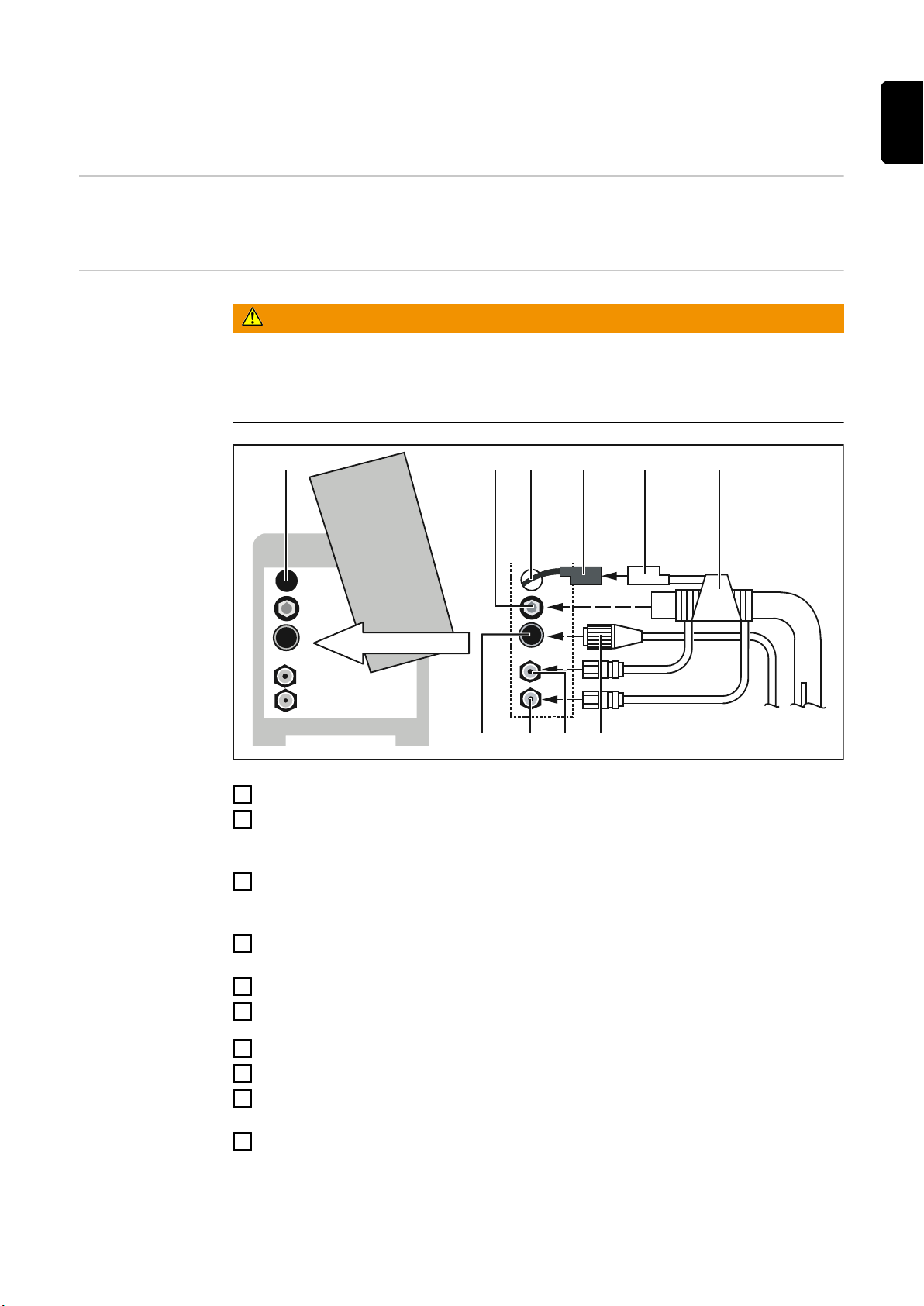

Soğuk (ilave) tel sürme ünitesini güç kaynağına bağlama 21

Torç montajı 22

Torç montajı 22

Tel makarasını yerleştirme 23

Güvenlik 23
Tel makarasını yerleştirme 23

Tel sürme makaralarını yerleştirme / değiştirme 25

Genel 25
ABD tel sürme üniteleri 25

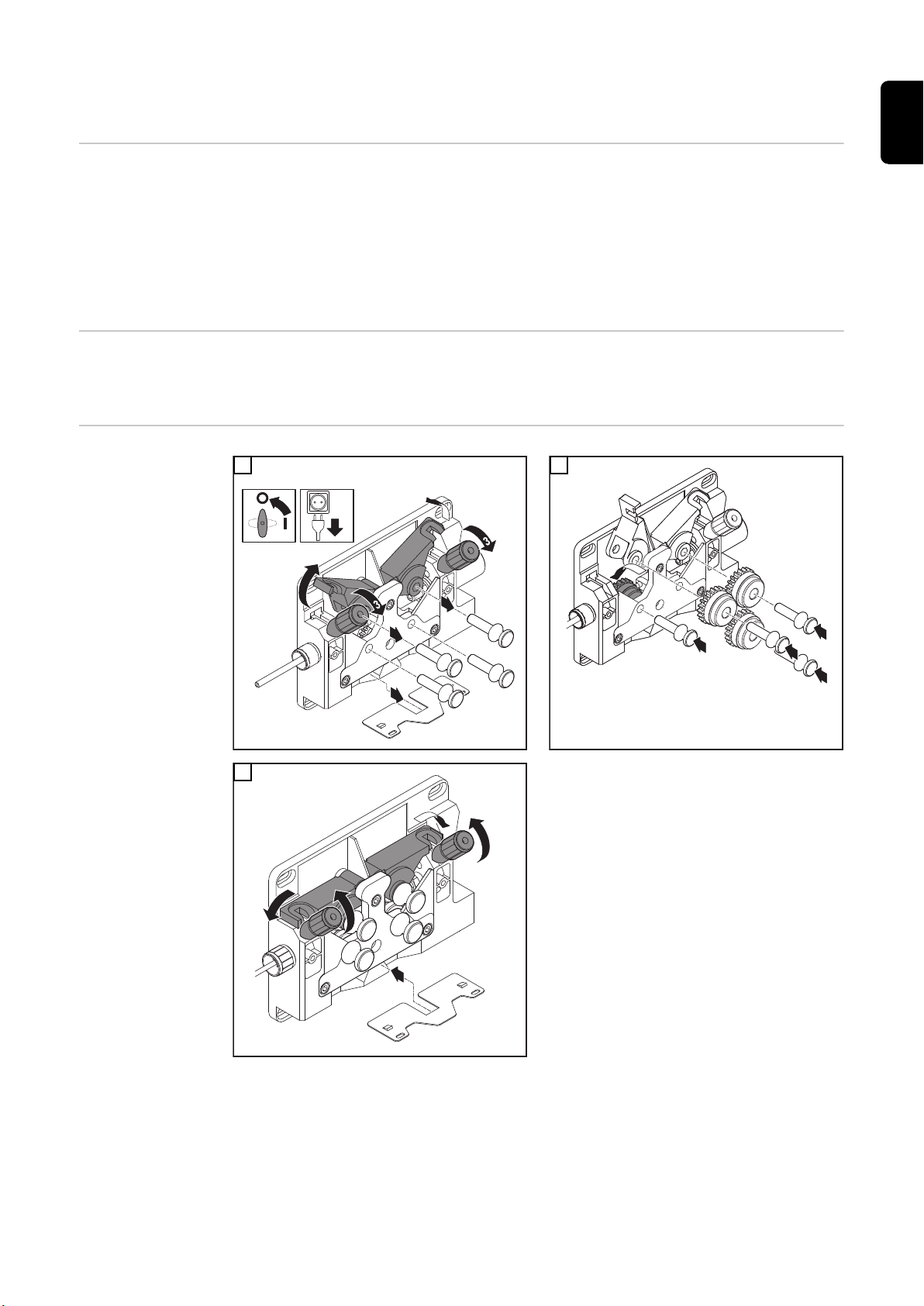

Besleme makaralarını yerleştirme / değiştirme 25

Tel makarasını yerleştirme, tel bobinini yerleştirme 26

Güvenlik 26
Tel makarasını yerleştirme 26
Tel bobinini yerleştirme 26

Kaynak telini içeri ilerletme 28

TR

3

Kaynak telini içeri sokma 28
Temas basıncını ayarlama 29

Freni ayarlama 30

Frenin ayarlanması 30

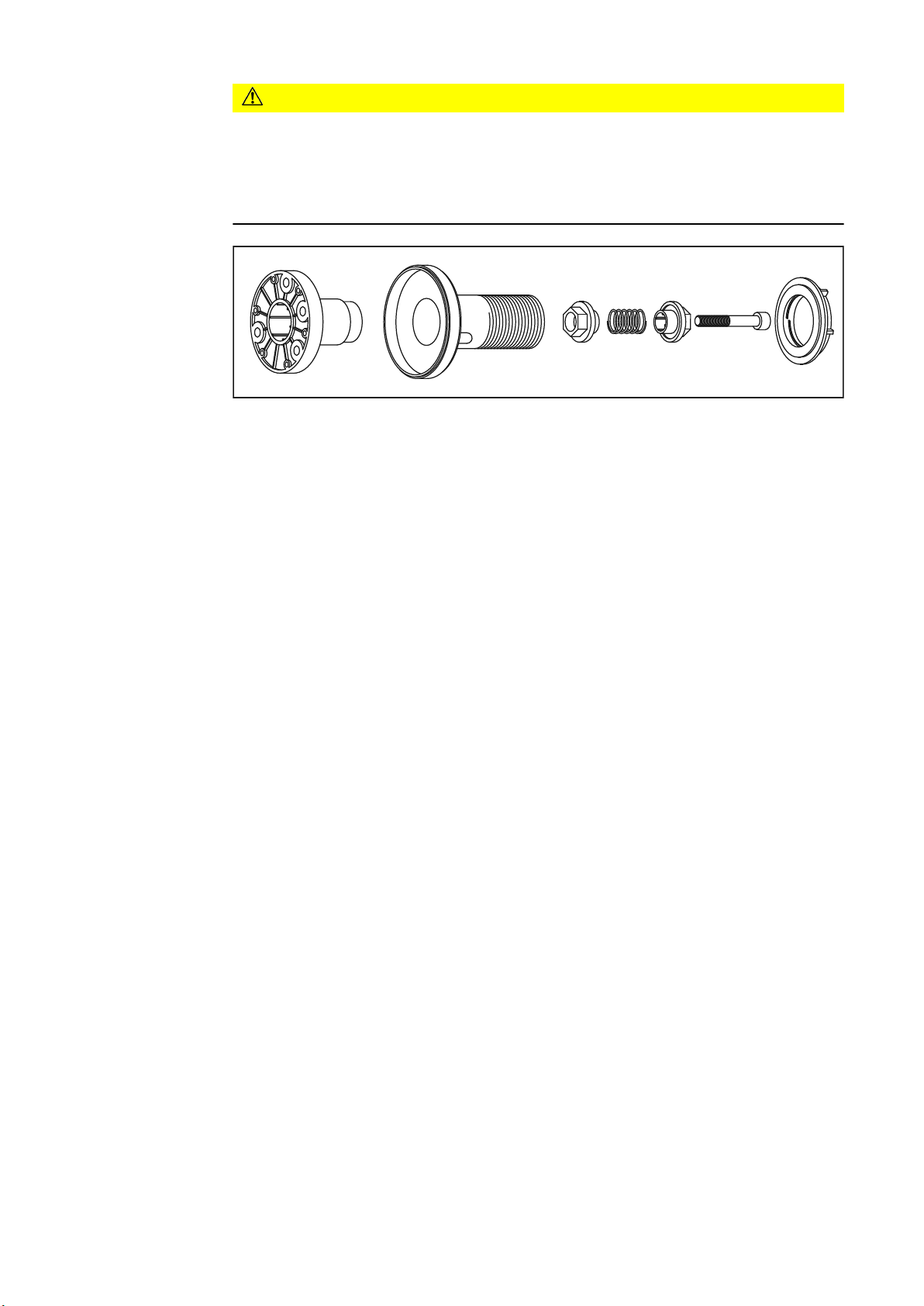

Frenin yapısı 31

PushPull kaynak torcu 32

Genel 32

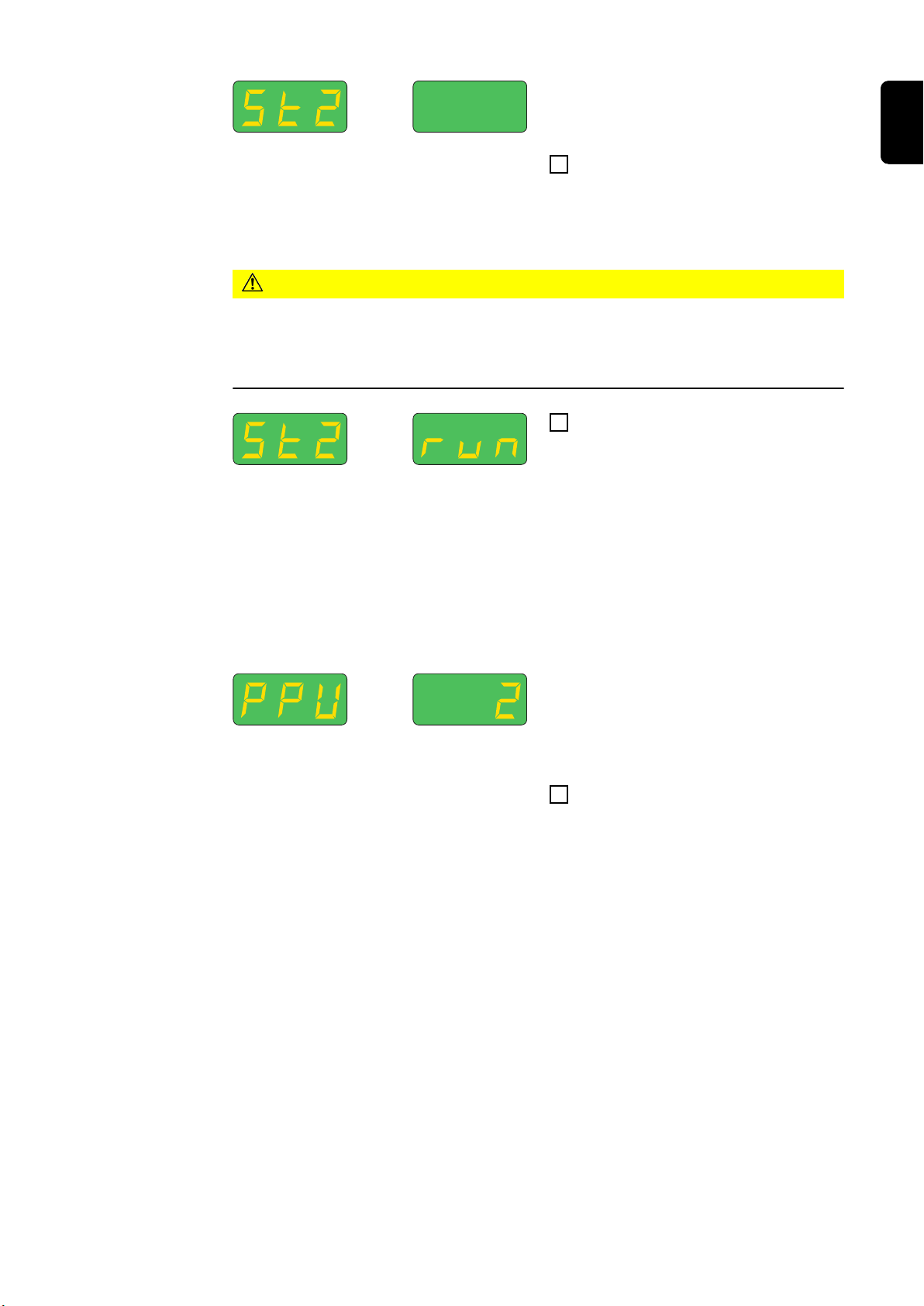

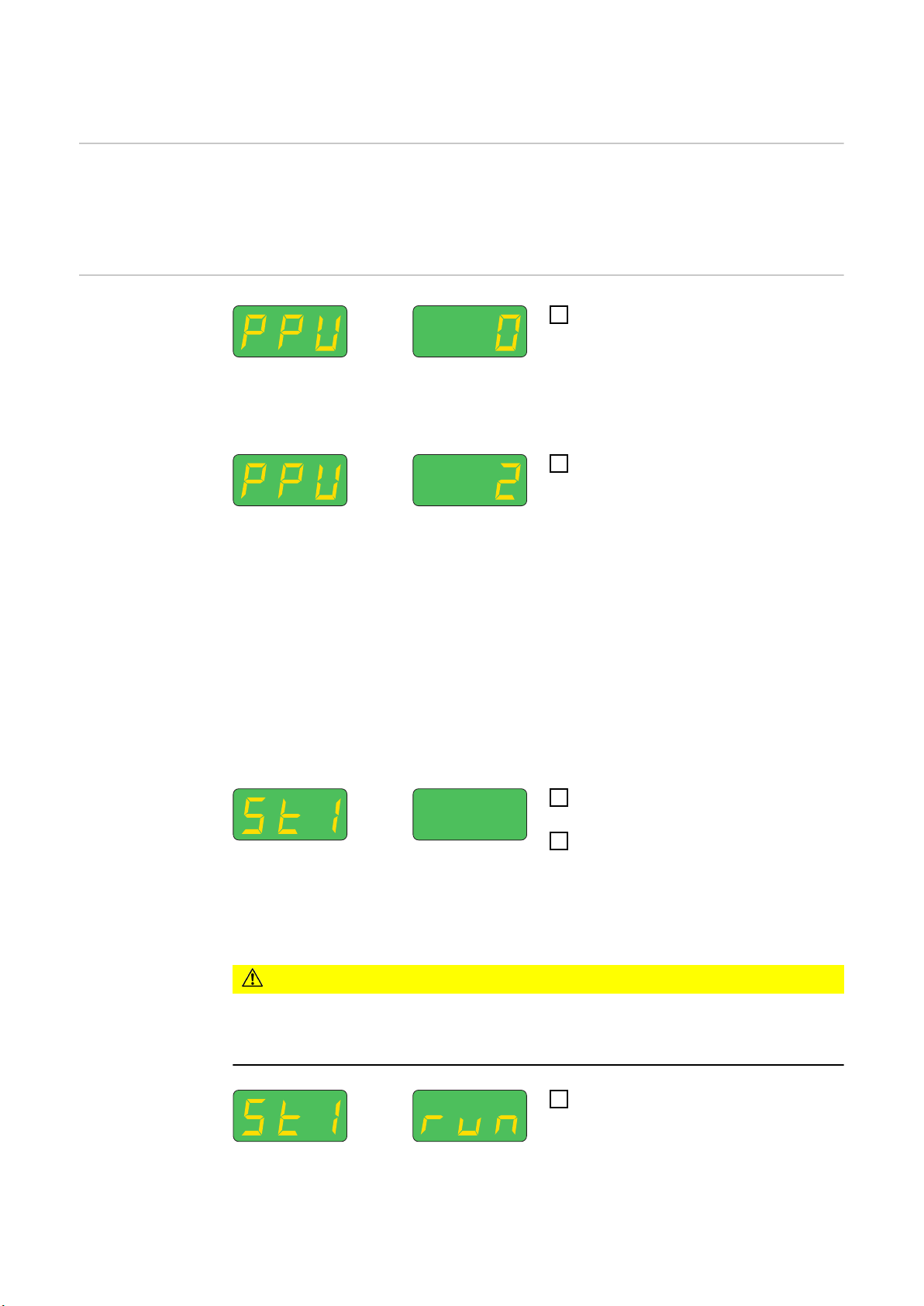

PushPull kaynak torcu ayarı 32

PushPull Ayarı Servis Kodları 34

Güvenlik 34
Birbirine bağlanmış tahrik ünitelerinde görüntülenen servis kodları (boşta çalışma ayarı) 34
Birbirine bağlanmış tahrik ünitelerinde görüntülenen servis kodları (bağlanmış durumda ayar) 35

Soğuk (ilave) tel sürme ünitesi ve Digital Gas Control opsiyonu ile bağlantılı servis kodları 37

Soğuk (ilave) tel sürme ünitesi ile bağlantılı görüntülenen servis kodları 37
Digital gaz kontrolü opsiyonu ile bağlantılı görüntülenen servis kodları 39

Bakım, onarım ve atık yönetimi 40

Genel 40
Her devreye alma sırasında 40
Her 6 ayda bir 40
Atık yönetimi 40

Teknik özellikler 41

KD 4000 D-11 41

4

Güvenlik kuralları

TR

Güvenlik talimatl­arı açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve maddi

▶

kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gelebi­lecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun olarak

üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;

- operatörün ya da üçüncü kişilerin hayatları,

- cihaz ve işletme sahibinin maddi varlıkları,

- cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

- gerekli yetkinliğe sahip olması,

- kaynak bilgisine sahip olması ve

- bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması zorunlu­dur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kull­anım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel ve
yerel düzenlemelere de uyulması zorunludur.

Cihaz üzerindeki tüm güvenlik ve tehlike notları,

- okunur durumda bulunacak

- zarar verilmeyecek

- yerinden çıkartılmayacak

- üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri boy­anmayacaktır.

Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım
kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

5

Amaca uygun
kullanım

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarlanmıştır.

Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak
kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

- kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik edilmesi

- tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

- denetleme ve bakım işlemlerinin yapılması.

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

- Boruların buzunu çözme

- Pilleri/Aküleri şarj etme

- Motorlara yol verme

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kull­anımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değil-

dir.

İşletme sahibinin
yükümlülükleri

Ortam havasının sıcaklık aralığı:

- işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

- taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

Bağıl hava nemi:

- 40 ° C'de (104 ° F) % 50

- 20° C'de (68 ° F) % 90'a kadar

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden vb.
arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

Sadece

- iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kullanımı
konusunda eğitilmiş,

- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anlamış ve
bunu imzasıyla onaylamış,

- taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde çalışması

işletme sahibinin yükümlülüğü altındadır.

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilmelidir.

Personelin
yükümlülükleri

6

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

- iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

- bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notlarını
okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmayacağınd­an emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkileyebilir-

ler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

- Bağlantı ile ilgili sınırlamalar

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp yapılamay­acağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

TR

Kendini koruma
ve çalışanların
korunması

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

- Kıvılcım, etrafa saçılan sıcak metal parçalar

- gözlere ve deriye zarar veren ark ışınımı

- kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektromanyetik al­anlar

- şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

- artan gürültü kirliliği

- zararlı kaynak dumanı ve gazlar

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özelliklere sa­hip olmalıdır:

- aleve dayanıklı

- izole ve kuru

- tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

- koruyucu kask

- paçasız pantolon

Koruyucu giysilere ayrıca şunlar dahildir:

- Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına, ısıya
ve kıvılcıma karşı koruyun.

- Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük takın.

- Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

- Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

- Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

Gürültü emisyon
değerlerine ilişkin
bilgiler

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak tutun.
Buna rağmen etrafta insanlar bulunduğu takdirde

- ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım, sağlığa za­rarlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi, şebeke ya da
kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,

- uygun korunma araçları bulundurun ya da

- uygun koruyucu duvarlar ve perdeler inşa edin.

Cihaz boşta iken ve EN 60974-1 uyarınca standart yükte izin verilen maksimum çalışma
noktasına uygun olarak çalışma sonrası soğuma evresinde 80dB(A)'dan düşük bir mak­simum ses şiddeti seviyesi (ref. 1pW) üretir.

Yönteme ve ortama göre değişiklik gösterdiği için, işyeri ile ilgili bir emisyon değeri kayn­ak esnasında (ve kesme esnasında) belirtilmeyebilir. Kaynak yöntemi (MIG/MAG kay­nağı, TIG kaynağı), seçilen akım tipi (doğru akım, alternatif akım), güç aralığı, kayn-

7

atılmış metal tipi, iş parçasının rezonans karakteristiği, iş yeri ortamı gibi çok farklı para­metrelere bağlıdır.

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monografı uy­arınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

- solumayın

- uygun araçlarla çalışma alanından tahliye edin.

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20 m³
olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı madde
emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden so-

rumludur:

- iş parçası için teşkil edilen metaller

- Elektrotlar

- Kaplamalar

- Temizleyiciler, yağ gidericiler ve benzerleri

- kullanılan kaynak prosesi

Kıvılcımdan kayn­aklanan tehlike

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını ve üre­tici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için tavsi­yeleri European Welding Association web sitesindeHealth & Safety alanında bulabilirsiniz
(https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tutun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz beslemesini
kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onaylanmış
bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama tehli-
kesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yapmayın.

8

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılmam­alıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

TR

Şebeke ve kayn­ak akımından
kaynaklanan teh-

likeler

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve kaynak
teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uygun,
yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli karşısında
bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık ya da kapak, tüm
bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tamamen kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip olmalıdır.
Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kabloları ve iletim
hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından kontrol

edin.

Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az 180°
döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

- soğutmak için asla sıvı içine daldırmayın

- devrede bulunan güç kaynağına asla temas etmeyin.

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat boşta
çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda temas edince
muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uzman bir
elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ ve ko­ruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi ol­madan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurallar uyulması
durumunda izin verilmektedir.

Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan hasarlardan
üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve an-
laşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

- elektrik yükleri depolayan tüm iş parçalarını deşarj edin

- cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında devreden
çıkaracak ikinci bir kişi çağırın.

9

Kaçak kaynak
akımları

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması mümkündür,
bu akımlar aşağıdakilere neden olabilir:

- Yangın tehlikesi

- İş parçasına bağlı olan yapı parçalarının aşırı ısınması

- Koruyucu iletkenlerin tahrip olması

- Cihazın ve diğer elektrik tesisatının hasar görmesi

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klempini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sabitleyin.

Cihazı elektrik iletkenliği olan ortama karşı yeterli bir izolasyonla kurun, örn.: İletken ze­min veya iletken raflara karşı izolasyon sağlayın.

Akım bölücü, çift başlıklı yuva vb. kullanımında, aşağıdakilere dikkat edin: Kullanılmayan
torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç / elektrot tutucu için

yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Otomatik MIG/MAG uygulamalarında, tel sürme için sadece kaynak teli fıçısından, büyük
makaradan ya da tel makarasından izole edilen kaynak teli sürün.

EMU cihaz sınıfl­arı

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına rağmen

Emisyon sınıfı A olan cihazlar:

- yalnızca sanayi bölgelerinde kullanım için uygundur

- bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol açabi-

lir.

Emisyon sınıfı B olan cihazlar:

- yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu durum
enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim bölgeleri için

de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kurulumun yapıldığı
yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınlarında radyo ya da
televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işletme sa-

hibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygunluğunu
test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara örnekler şu şekil­dedir:

- Güvenlik donanımları

- Ağ, sinyal ve veri aktarım hatları

- EDV ve telekomünikasyon ekipmanları

- Ölçme ve kalibre etme ekipmanları

10

EMU sorunlarını önleyecek destekleyici tedbirler:

1. Ağ beslemesi

- Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkarsa, ek

tedbirler alın (örneğin uygun şebeke filtresi kullanın).

2. Akım kabloları

- mümkün olduğunca kısa tutun

- birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

- diğer hatlardan oldukça uzağa yerleştirin

3. Eşpotansiyel bağlantısı

4. İş parçasını topraklama

- Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

5. Gerekirse perdeleme

- Ortamdaki diğer ekipmanları perdeleyin

- Komple kaynak donanımını perdeleyin

TR

EMA ile ilgili
önlemler

Özel tehlike nokt­aları

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabilirler:

- Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları
taşıyanlar

- Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmadan
önce, doktorundan tavsiye almalıdır

- Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik nede­niyle mümkün olduğunca büyük tutulmalıdır

- Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücudun
parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun, örneğin:

- Vantilatörler

- Dişliler

- Makaralar

- Akslar

- Tel makaraları ve kaynak telleri

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir / uzak-

laştırılabilir.

İşletim esnasında

- Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edildiğinden
emin olun.

- Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi, yüzün
ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir gözlük
kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde korun­masını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmadan
önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Safety)
işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmamalıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için bağlantıları
tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatlarını göze­tin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin internet
sayfasından elde edebilirsiniz.

11

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kullanın.

- Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da halat
asın.

- Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

- Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel makar­ası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle taşıma
yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları vasıtasıyla
taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış, toka,
zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar, korozyon ve-

ya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uygun olm­alıdır.

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koruyucu
gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi için, ad­aptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon bantla sarın.

Koruyucu gazda
aranan nitelikler

Koruyucu gaz

tüpleri nedeniyle
tehlike

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kaynak ka-
litesinde düşüşe sebep olabilir.

Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

- Katı tanecik boyutu < 40 µm

- Basınç yoğuşma noktası < -20 °C

- maks. yağ içeriği < 25 mg/m³

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patlayabilir.
Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli bir şekilde kul­lanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa, çıpl­ak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabitleyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

12

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun akse­suar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz tüplerini ve ak­sesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili ulusal ve
uluslararası hükümlere uyun.

TR

Dışarıya sızan ko­ruyucu gaz sebe­biyle tehlike

Kurulum yerinde
ve taşıma esn­asında güvenlik

tedbirleri

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam havasındaki
oksijeni bastırabilir.

- Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20 m³ olm-
alı

- Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uyarılarını
dikkate alın

- Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle­mesini kapatın.

- Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kontrolsüz
gaz sızıntısı yönünde kontrol edin.

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemine hiz­alı bir şekilde yerleştirin

- Maksimum 10° eğim açısına izin verilir.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah olm­asını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılmalıdır.

Normal işletim
durumunda

güvenlik önlemle-
ri

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını sağlayın,
böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını sağlamış olur­sunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme kurall­arına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan hasarla ilgili di-

rektifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan önce

kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşenleri de­monte edin:

- Tel sürme

- Tel makarası

- Koruyucu gaz tüpü

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol yapın.
Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından onarılmalıdır.

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden emin ol­duktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yerine getirmemesi
durumunda

- operatörün ya da üçüncü kişilerin hayatları,

- cihaz ve işletme sahibinin maddi varlıkları,

- cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını onarın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

13

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik don-

anımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden ağırlığını
azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, donmaya
karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal soğutma
maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar orta­ya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli koşullar
altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda taşıyın ve ateşleme
kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olarak pro­fesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu servis noktanızd­an ya da üreticinin internet sayfasından elde edebilirsiniz.

Devreye alma,
bakım ve onarım

Teknik güvenlik
denetimi

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini kontrol
edin.

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine geti­recek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

- Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar dahil).

- Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapmayın.

- Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

- Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını yanı
sıra cihazın seri numarasını belirtin.

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken bağlantısını
oluşturur.

Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kullanın.

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı tavsi­ye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi tavsiye
edilir

- modifikasyon ardından

- montaj ve tadilat ardından

- tamirat, bakım ve onarım ardından

- en azından her on iki ayda bir.

14

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve direktif­lere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis nokt­asından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.

Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle ilgili Avru-

pa Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli aletler
ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek
zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir toplama
ve imha etme sistemi hakkında bilgi edinin. Bu AB direktifinin göz ardı edilmesi, çevreniz
ve sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerinde belirti-

len temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu açıklar.
AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: http://
www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli standartların
koşullarını yerine getirir.

TR

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kullanıcının so-

rumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir sorumluluk kabul et­mez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtmaktadır.
Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir hak vermez.
İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgilendirmeler için
teşekkür ederiz.

15

Genel bilgi

Cihaz konsepti

İlave tel sürme ünitesi KD 4000 D-11

Kullanım alanı KD 4000 D tüm TIG kaynak işleri için kullanılabilir ve özellikle otomatik işletimde robot

uygulamaları ve görevleri için uygundur. İlave tel sürme ünitesi tüm geleneksel koruyucu
gazlar için uygundur.

İlave tel sürme ünitesi maks. 300 mm
(11,81 in.) çapında tel makaraları ile kull­anılmak üzere tasarlanmıştır. Standart 4
makaralı tahrik iyi tel sürme özellikleri
sağlar. Soğuk (ilave) tel sürme ünitesi
ayrıca uzun hortum paketleri için de uy­gundur.
Kompakt tasarımı dolayısıyla soğuk (ilave)
tel sürme ünitesi çok yönlü kullanılabilir.

İlave tel sürme ünitesi aşağıdaki güç kayn­akları ile çalışması mümkündür:

- TransTig 2200 / 2500 / 3000 Job

- TransTig 4000 / 5000 Job

- MagicWave 2200 / 2500 / 3000 Job

- MagicWave 4000 / 5000 Job

Cihaz üzerindeki
uyarı notları

İlave tel sürme ünitesi, anma değerleri plakası üzerinde bulunan güvenlik sembolleri ile
donatılmıştır. Güvenlik sembolleri yerlerinden çıkartılmamalı ya da üzeri kapatılmam­alıdır. Semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı sizi uyarır.

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıkt­an sonra kullanın:

- bu kullanım kılavuzu

- başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım
kılavuzları

Kaynak yapma tehlikelidir. Aşağıdaki temel koşullar yerine getirilmelidir:

- Yeterli düzeyde kaynak yapma kalifikasyonu

- Uygun koruyucu ekipman

- Katılımı olmayan kişilerin uzak tutulması

16

Kumanda elemanları ve bağlantılar

(4)

(5)(6)(1)

(2)

(3)

Genel Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanmamış

fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir. Ayrıca bazı resimler cih­azınızdaki kumanda elemanlarından biraz farklı olabilir. Ancak bu kumanda elemanl­arının çalışma prensibi özdeştir.

TR

Güvenlik

Soğuk (ilave) tel
sürme ön tarafı

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olarak

▶

eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm kullanıcı dokümanlarını, özellikle güven-

▶

lik kurallarını okuyun ve bunları anlayın.

(1) Torç / (-) akım soketi bağlantı so-

keti

MagicWave güç kaynağına
bağlantılı olarak aşağıdakileri
bağlamak için kullanılır:

- Bir TIG torcu

- Örtülü elektrot kaynağı duru­munda elektrot kablosu

TransTig güç kaynağına bağlantılı
olarak aşağıdakileri bağlamak için
kullanılır:

- Bir TIG torcu

- Örtülü elektrot kaynağı duru­munda elektrot veya şasi kab­losu (elektrot tipine bağlı olar-

Ön taraf

ak)

(2) Tel besleme bağlantı noktası

(3) LocalNet bağlantı noktası

sistem genişletme ekipmanları için standart hale getirilmiş bağlantı yuvası (örn.
uzaktan kumanda ünitesi, JobMaster torç vb.)

(4) Torç kumanda ünitesi bağlantı soketi

torcun kumanda fişi bağlantısı içindir

(5) Su ileri akış (mavi) bağlantı noktası

(6) Su geri akış (kırmızı) bağlantısı

17

Soğuk (ilave) tel

(1)

(2)

(3)

(4)

(5)

(3)(2)(1)

(3)

sürme ünitesi ar­ka taraf

İlave tel sürme
ünitesi sağ taraf

(1) Kumanda girişi kılavuzu

Torcu geleneksel kumanda fişine
bağlamak için kullanılır

(2) Bayonet kilit mekanizmalı (+) so-

keti

(3) LocalNet bağlantı noktası

Bağlantı hortum paketi

(4) Su geri akış (kırmızı) bağlantısı

Bağlantı hortum paketi

(5) Su ileri akış (mavi) bağlantı nok-

tası

Bağlantı hortum paketi

Arka taraf

Sayfa görünümü

Tel sürme / Gaz kontrolü düğmesi detaylı görünüm

(1) Torç / (-) akım soketi bağlantı soketi

maks. 16 kg (35.27 lbs) ve maks. 300 mm (11.81 in) bir çapa kadar standart kay­nak teli makaraların girişi içindir

(2) 4 makaralı tahrik motoru

(3) Tel sürme / Tel geri dönüş düğmesi

- Tel sürme: Düğmeyi aşağı doğru bastırın

- Tel geri dönüş: Düğmeyi yukarı doğru bastırın

Kaynak telini tam olarak konumlandırmayı kolaylaştırmak için, Boşta tel sürme / Tel geri
dönüş (3) düğmesine basıp tutunca aşağıdaki süreç elde edilir:

- Tuşa bir saniye kadar basın

Ayarlanan değerden bağımsız olarak tel sürme hızı ilk saniye boyunca 1 m/dak veya

39.37 ipm olarak kalır.

- Tuşa 2,5 saniye kadar basın

Bir saniyenin bitiminin ardından tel sürme hızı sonraki 1,5 saniye içinde dengeli bir
şekilde artar.

- Tuşa 2,5 saniyeden daha uzun basın

Toplam 2,5 saniye sonra Fdi parametresi için ayarlanmış tel sürme hızına uygun sa­bit bir tel sürümü gerçekleşir.

18

(m/min / ipm)

t (s)

1 2 3 4 52,5

1

Fdi

(3)

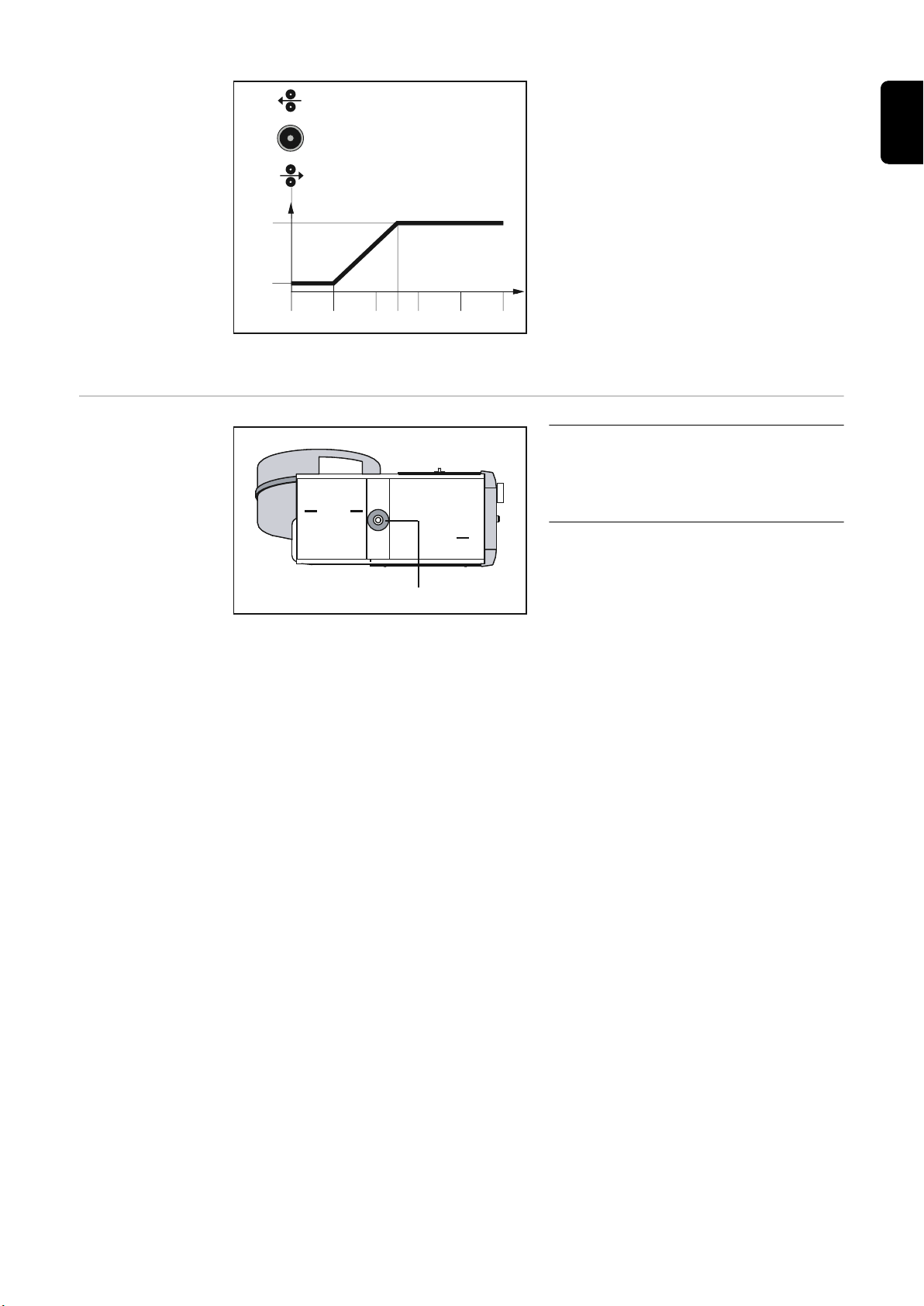

Tel sürme / Tel geri dönüş düğmesine basıp tutunca

(1)

tel sürme hızının zaman analizi

ÖNEMLİ! Fdi parametresine yönelik daha
fazla bilgiyi güç kaynağının kullanım kıla­vuzundan temin edebilirsiniz.

Boşta tel sürme tuşu (1) süreç öncesi bir
saniye bırakılır ve tekrar basılırsa, süreç
baştan başlar. Bu şekilde gerekirse sürekli
olarak 1 m/dak veya 39,37 ipm düşük tel
sürme hızı ile konumlandırma yapılabilir.

TR

İlave tel sürme
ünitesi alt taraf

(1) Tespit yuvası pimi için giriş

soğuk (ilave) tel sürme ünitesini tel
sürme ünitesi tespit pimlerine yer­leştirmek için kullanılır

Alttan görünüm

19

Soğuk (ilave) tel sürme ünitesini güç kaynağı üzeri-

(2)

(1)

(3)

ne yerleştirme

Genel Soğutma üniteli TransTig 4000 / 5000 ve MagicWave 4000 / 5000 güç kaynakları taşıma

arabasına monte edilirse, soğuk (ilave) tel sürme ünitesi taşıma arabasının opsiyonel tel
sürme ünitesi tespit yuvasına yerleştirilebilir.

Soğuk (ilave) tel
sürme ünitesini
güç kaynağı üze­rine yerleştirme

DİKKAT!

İlave tel sürme ünitesinin aşağı düşmesinden doğabilecek tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

İlave tel sürme ünitesinin tespit yuvası pimine sağlam şekilde oturması sağlanm-

▶

alıdır.

Soğuk (ilave) tel sürme ünitesini uy-

1

gun kaldırma cihazı aracılığıyla güç
kaynağı üzerine getirin

İlave tel sürme ünitesini, giriş yuvası

2

(1) tespit yuvası pimine (2) tamamen
oturacak şekilde tespit yuvası pimine
(2) indirin

İlave tel sürme ünitesinin hareket kabi-

3

liyetini ve sağlam şekilde yerine otur­duğunu kontrol edin

Tel sürme ünitesi tespit yuvası (3)

20

Soğuk (ilave) tel sürme ünitesini güç kaynağına

)6()5()4()3()2()1(

(7)(8)(9)(10)

bağlama

Genel Soğuk (ilave) tel sürme ünitesi güç kaynağına bağlantı hortum paketi vasıtasıyla

bağlanır.

Soğuk (ilave) tel
sürme ünitesini
güç kaynağına
bağlama

Hatalı montaj sebebiyle tehlike

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir

▶

TEHLİKE!

Tarif edilen çalışma adımlarını yalnızca kullanım kılavuzunu tamamen okuduğunuz­da ve anladığınızda uygulayın

TR

Güç kaynağının şebeke şalterini "Off" konumuna çevirin

1

Tel sürme ünitesinin sağ yan tarafını açma:

2

- 2 vidaları sökün

- Yan parçayı yukarı kaldırın
Kullanılan torcun LocalNet bağlantı yuvası yerine geleneksel kumanda fişine sahip

3

olması durumunda:

- Kılavuz (3) kör kapağını (1) çıkartın
Kumanda fişini (4) kılavuza (3) geçirin

4

- Kılavuz (3) kör kapağını (1) çıkartın
Kumanda fişini (5) torç kumanda ünitesi bağlantı soketine (4) takın

5

Kaynak potansiyeli bayonet fişini (6) akım soketine (2) takın ve döndürerek sabitleyin

6

LocalNet fişini (7) LocalNet (10) bağlantı noktasına takın

7

LocalNet fişinin (7) başlık somununu sıkın

8

Varsa su ileri akış ve su geri akış hortumlarını doğru renge göre geçmeli bağlantı

9

noktalarına (8) ve (9) takın
İlave tel sürme ünitesinin sağ yan tarafını kapatma:

10

- Yan parçayı kapatın

- Yan parçayı 2 vida ile sabitleyin

21

Torç montajı

(4)

(5)(6)(1)

(2)

(3)

Torç montajı

Torç bağlantı noktası ve torç kontrol ünitesi bağlantı
noktası

Güç kaynağının şebeke şalterini "Off"

1

konumuna çevirin
Torcun kumanda fişini LocalNet

2

bağlantı noktasına (3) veya torç kum­anda ünitesi bağlantı noktasına (4)
takın ve sabitleyin

Mevcutsa, su ileri akış (5) ve su geri

3

akış (6) için harici su bağlantı noktal­arını doğru renge göre bağlantı yapın

Kaynak kutbu bayonet fişini akım so-

4

ketine (1) takın ve döndürerek sabitle­yin

Tel giriş yolunu içeren tel besleme üni-

5

tesini, tel sürme tertibatı bağlantı so-
ketine (2) ileriye doğru takın

Sabitleyici başlık somununu manuel

6

olarak sıkın

22

Tel makarasını yerleştirme

(1)(2)(3)

TR

Güvenlik

Tel makarasını

yerleştirme

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle yaralanma tehlikesi.

Ciddi can ve mal kayıpları meydana gelebilir.

Kaynak telini sürme sırasında geriye yaylanan kaynak teli nedeniyle ortaya çıkabi-

▶

lecek yaralanmaları önlemek için ucu iyice sıkın.

Tel makarasını yerleştirme; örn.: Adaptörlü tel bobini (3)

Güç kaynağının şebeke şalterini "Off" konumuna çevirin

1

Tel sürme ünitesinin sol yan tarafını açma:

2

Tel makarasını tel makara yuvasına doğru yöne göre yerleştirin

3

Tespit pimini (1) bobin gövdesindeki öngörülen deliğe geçirin

4

Fren etkisini sıkıştırma vidasını (2) kullanarak ayarlayın

5

6

Freni, tel makarası kaynak sonunun ardından çalışmayacak şekilde ayarlayın - motorun
olası aşırı yüklenmesi nedeniyle sıkıştırma vidasını yine de çok fazla sıkmayın.

Hatalı montaj sebebiyle tehlike

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir

▶

İlave tel sürme ünitesinin sol yan parçasını tekrar kapatın

TEHLİKE!

Tarif edilen çalışma adımlarını yalnızca kullanım kılavuzunu tamamen okuduğunuz­da ve anladığınızda uygulayın

23

DİKKAT!

Aşağı düşen tel makarası nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Tel makarasının tel makarası yuvasına sıkıca oturmasını sağlayın

▶

Tel makarasının sağlam bir şekilde oturmasını ve optimum bir fren etkisi sağlamak

▶

için, fren montajını aşağıdaki resme göre gerçekleştirin.

Servis ardından doğru montaja dikkat etme

24

Tel sürme makaralarını yerleştirme / değiştirme

4

4

5

2

1

6

6

4

5

3

2

1

1

2

3

1

2

Genel Optimum kaynak teli iletimi sağlamak için besleme makaraları kaynak yapılacak tel

çapına ve tel alaşımına uygun olmalıdır.

ÖNEMLİ! Sadece kaynak teline uygun besleme makaraları kullanın.

Mevcut besleme makaralarının ve uygulama alanlarının genel görünümü yedek parça lis-
telerinde bulunmaktadır.

TR

ABD tel sürme

üniteleri

Besleme makara­larını yerleştir-
me / değiştirme

Amerika'da bütün tel sürme üniteleri tel sürme makaraları olmadan tedarik edilir. Tel mak­arasını yerleştirdikten sonra tel sürme makaraları tel sürme ünitesine yerleştirilmelidir.

1

3

2

25

Tel makarasını yerleştirme, tel bobinini yerleştirme

Güvenlik

Tel makarasını

yerleştirme

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle tehlike.

Ağır yaralanmalar meydana gelebilir.

Tel makarasını / tel bobinini yerleştirme sırasında geriye yaylanan kaynak teli nede-

▶

niyle ortaya çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu iyice sıkın.

DİKKAT!

Aşağı düşen tel makarası / tel bobini nedeniyle tehlike.

Ağır yaralanmalar meydana gelebilir.

Tel bobininin veya adaptörlü tel bobinin tel makarası yuvasına sağlam bir şekilde

▶

oturması sağlanmalıdır.

1

Tel bobinini yer-

leştirme

26

NOT!

Tel bobini ile çalışırken sadece tel sürme ünitesinin teslimat kapsamında bulunan
güç kaynağı dahilinde verilen tel bobini adaptörünü kullanın! ABD tel sürme ünite-
leri tel bobini adaptörü olmadan tedarik edilir.

DİKKAT!

Tel bobini düşmesi sonucunda yaralanma tehlikesi.

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.

Tel bobini tedarik edilen tel bobini adaptörüne, tel bobini çıtaları tel bobini ad-

▶

aptörünün kılavuz kanalları içerisinde bulunacak şekilde yerleştirilmelidir.

1 2

TR

27

Kaynak telini içeri ilerletme

4

4

1

2

1

2

2

2

3

3

1

3

2

1

5

4

Kaynak telini içeri
sokma

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Kaynak telini 4 makaralı tahrik motoruna yerleştirme sırasında geriye yaylanan kayn-

▶

ak teli nedeniyle ortaya çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu
iyice sıkın.

DİKKAT!

Kaynak telinin keskin kenarlı ucu nedeniyle tehlike.

Torç hasar görebilir.

İlerletmeden önce kaynak teli ucunun çapağını iyice alınız.

▶

1

2

3

DİKKAT!

Dışarı çıkan kaynak teli nedeniyle yaralanma tehlikesi.

4

Ağır kişisel hasarlara neden olabilir.

Boşta tel sürme tuşuna veya torcun tetiğine basarken yüzünüzden ve vücudunuzdan

▶

uzakta tutun ve uygun bir koruyucu gözlük kullanın.

28

1

2

2

5

1

1

TR

Temas basıncını
ayarlama

1

NOT!

Temas basıncını, kaynak teli deforme
olmayacak şekilde, bununla birlikte ku­sursuz bir tel iletimi sağlanacak şekilde
ayarlayın.

Temas basıncı referans

değerleri

Yarım daire ma-

karalar

Trapez makara-

lar

Plastik makaral-

ar

Alüminyum 1,5 - 3,5 - 4,5

Çelik 3 - 4 1,5 -

CrNi 3 - 4 1,5 -

29

Freni ayarlama

4

3

STOP

6

7

5

1

2

2

1

2

1

4

STOP

OK

3

Frenin ayarlanm­ası

NOT!

Tetiği bıraktıktan sonra tel makarası çalışmamalıdır.

Gerekirse freni tekrar ayarlayın.

1

3

2

30

Frenin yapısı

TEHLİKE!

Hatalı montaj ciddi can ve mal kayıpl­arına yol açabilir.

Freni demonte etmeyin.

▶

Fren üzerindeki bakım ve servis

▶

çalışmaları sadece kalifiye personel
tarafından yapılmalıdır.

Fren sadece bütün olarak kullanılabilir.
Yandaki şekil sadece bilgi amaçlı kullanılır!

TR

31

PushPull kaynak torcu

Genel PushPull ünitesinin ayarı ilk kez olarak devreye almadan önce ve ilave tel sürme ünitesi-

nin yazılımını her güncellemeden sonra gerçekleştirilmelidir. PushPull kaynak torcunun
ayarı yapılmadığı takdirde, standart parametreler kullanılır - kaynak sonucu muhtemelen
tatmin edici olmayabilir.

PushPull kaynak
torcu ayarı

Güç kaynağının ayar menüsünde

1

"PPU" fonksiyonunu seçin - Seviye 2:
TIG ayar parametresi (bkz. güç kay­nağı kullanma kılavuzu)

PushPull kaynak torcu ayarlama sırasında olası hata mesajlarının genel görünümü
"PushPull ayarı servis kodları" bölümünde bulunur.

Güç kaynağının ayar düğmesini kulla-

2

narak aşağıdaki listeden uygun Push­Pull kaynak torcunu seçin:

0 ...... Fronius KD7000/VR1530KD Drive 22 m/dak veya 866 ipm *)

2 ...... Fronius Torch Drive 10 m/dak veya 394 ipm *)

3 ...... Fronius Torch Drive 22 m/dak veya 866 ipm *)

15 .... Fronius KD7000/VR1530KD Drive 10 m/dak veya 394 ipm

18 .... Fronius Torch Drive 5 m/dak veya 197 ipm

19 .... Fronius KD 4010 10 m/dak veya 394 ipm

21 .... Binzel Torch Drive IWG 8 m/dak veya 315 ipm **)

25 .... Fronius KD4000/KD7000 Drive 11 m/dak veya 433 ipm *)

*) Yüklü durumda (St2) ayarlama gerekmez
**) Motor ve şanzıman toleransları nedeniyle fonksiyon sapmaları mümkündür -

muhtemelen fabrika ayarı gerekir

Tel sürme veya gaz kontrol düğmesine

3

basın
Her iki tel sürme motorunun tahrik üni-

4

telerini (örn. torç ve soğuk (ilave) tel
sürme ünitesi) birbirine bağlayın - tel
sürme ünitesi motorları yüksüz durum­da olmalıdır (PushPull ayarı - boşta
çalışma)

DİKKAT!

Dönen dişliler ve tahrik parçaları nedeniyle yaralanma tehlikesi.

Dönen dişlileri ve tel tahrik parçalarını tutmayın.

Tel sürme veya gaz kontrol düğmesine

5

basın

Tel sürme ünitesi motorları yüksüz durum­da ayarlanır;
ayarlama sırasında sağ ekranda "run"

görüntülenir.

32

Ayarlama yüksüz durumda tamamlanırsa,
ekranda "St2" görüntülenir.

Her iki tel sürme motorunun tahrik üni-

6

telerini (örn. torç ve soğuk (ilave) tel
sürme ünitesi) birbirine bağlayın - tel
sürme ünitesi motorları yüklü durumda
olmalıdır (PushPull ayarı - bağlanmış)

DİKKAT!

Dışarı çıkan kaynak teli ve yanı sıra dönen dişliler ve tahrik parçaları nedeniyle yar­alanma tehlikesi.

Torcu yüzünüzden ve vücudunuzdan uzak tutun. Dönen dişlileri ve tel tahrik parçalarını
tutmayın.

Tel sürme veya gaz kontrol düğmesine

7

basın

Tel sürme ünitesi motorları yüklü durumda
ayarlanır; ayarlama sırasında sağ ekranda
"run" görüntülenir.

TR

PushPull kaynak torcu yüklü durumda
(St2) ayarlama gerekmezse, boşta tel
sürme veya gaz kontrolü düğmesine
bastıktan hemen sonra ekranda daha
önce ayarlanan değerler görüntülenir, örn.
"PPU" ve "2".

Ekranda daha önce ayarlanan değerler
görüntülendiğinde, örn. "PPU" ve "2",
PushPull kaynak torcunun ayarı başarılı
bir şekilde tamamlanmıştır.

Ayar menüsünden çıkmak için Store

8

tuşuna iki kez basın

33

PushPull Ayarı Servis Kodları

Güvenlik

Birbirine
bağlanmış tahrik
ünitelerinde

görüntülenen ser­vis kodları (boşta
çalışma ayarı)

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenleri kap-

▶

atın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emniyete

▶

alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bileşenlerin

▶

(örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Yetersiz topraklama iletkeni bağlantıları sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Mahfaza vidaları, mahfazanın topraklaması için uygun bir topraklama iletkeni

▶

bağlantısı teşkil eder.
Mahfaza cıvataları hiçbir şekilde güvenilir topraklama iletkeni bağlantısı olmayan

▶

başka cıvatalarla değiştirilmemelidir.

Err | Eto

Nedeni:

Çözümü:

St1 | E 1

Nedeni:

Çözümü:

PushPull ayarı sırasında hatalı ölçüm
PushPull ayarını yeniden yapın

İlave tel sürme ünitesinin motoru, minimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

34

St1 | E 2

Nedeni:

Çözümü:

St1 | E 3

Nedeni:

Çözümü:

St1 | E 4

Nedeni:

Çözümü:

İlave tel sürme ünitesinin motoru, maksimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

İlave tel sürme ünitesinin motoru, minimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

PushPull ünitesinin motoru, minimum tel sürme hızında devir sayısı gerçek­leşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

St1 | E 5

Nedeni:

Çözümü:

St1 | E 6

Nedeni:

Çözümü:

İlave tel sürme ünitesinin motoru, maksimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

PushPull ünitesinin motoru, maksimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

TR

Birbirine
bağlanmış tahrik
ünitelerinde

görüntülenen ser­vis kodları
(bağlanmış du­rumda ayar)

St1 | E 16

Nedeni:

Çözümü:

St2 | E 7

Nedeni:

Çözümü:

St2 | E 8

Nedeni:

Çözümü:

St2 | E 9

Nedeni:

Çözümü:

St2 | E 10

Nedeni:

Çözümü:

PushPull ayarı tamamlanmış: Tetik tuşuna basarak hızlı durdurma etkinleşti-

rilmiş.

PushPull ayarını yeniden yapın

Boşta PushPull ayarı yapılmamış
Boşta PushPull ayarı yapın

Tel sürme ünitesinin motoru, minimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

PushPull ünitesinin motoru, minimum tel sürme hızında devir sayısı gerçek­leşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

Tel sürme motorunun motor akımı minimum tel sürme hızında izin verilen al­anın dışında bulunuyor. Bunun muhtemel nedenleri birbirine bağlı olmayan
tel sürme ünitesi motorları veya tel sürme sorunlarıdır.

Her iki tel sürme motorunun tahrik ünitelerini birbirine bağlayın, hortum pa­ketini mümkün olduğunca düz bir şekilde yerleştirin; tel kılavuz göbeğini
bükülme veya kirlilik açısından kontrol edin; Push-Pull ünitesinin 2 veya 4
makaralı tahrik motorunda temas basıncını kontrol edin;PushPull ayarını ye­niden yapın; hata mesajı tekrar görüntülenirse: Servise danışın

St2 | E 11

Nedeni:

Çözümü:

PushPull ünitesinin motor akımı minimum tel sürme hızında izin verilen al­anın dışında bulunuyor. Bunun muhtemel nedenleri birbirine bağlı olmayan
tel sürme ünitesi motorları veya tel sürme sorunlarıdır.

Her iki tel sürme motorunun tahrik ünitelerini birbirine bağlayın, hortum pa­ketini mümkün olduğunca düz bir şekilde yerleştirin; tel kılavuz göbeğini
bükülme veya kirlilik açısından kontrol edin; Push-Pull ünitesinin 2 veya 4
makaralı tahrik motorunda temas basıncını kontrol edin;PushPull ayarını ye­niden yapın; hata mesajı tekrar görüntülenirse: Servise danışın

35

St2 | E 12

Nedeni:

Çözümü:

St2 | E 13

Nedeni:

Çözümü:

St2 | E 14

Nedeni:

Çözümü:

St2 | E 15

Nedeni:

Çözümü:

Tel sürme ünitesinin motoru, maksimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın

PushPull ünitesinin motoru, maksimum tel sürme hızında devir sayısı
gerçekleşen değerini vermiyor.

PushPull ayarını yeniden yapın; hata mesajı tekrar görüntülenirse: Servise
danışın, gerçekleşen değer algılama hatası

Tel sürme motorunun motor akımı maksimum tel sürme hızında izin verilen
alanın dışında bulunuyor. Bunun muhtemel nedenleri birbirine bağlı olmay­an tel sürme ünitesi motorları veya tel sürme sorunlarıdır.

Her iki tel sürme motorunun tahrik ünitelerini birbirine bağlayın, hortum pa­ketini mümkün olduğunca düz bir şekilde yerleştirin; tel kılavuz göbeğini
bükülme veya kirlilik açısından kontrol edin; Push-Pull ünitesinin 2 veya 4
makaralı tahrik motorunda temas basıncını kontrol edin;PushPull ayarını ye­niden yapın; hata mesajı tekrar görüntülenirse: Servise danışın

PushPull ünitesinin motor akımı maksimum tel sürme hızında izin verilen al­anın dışında bulunuyor. Bunun muhtemel nedenleri birbirine bağlı olmayan
tel sürme ünitesi motorları veya tel sürme sorunlarıdır.

Her iki tel sürme motorunun tahrik ünitelerini birbirine bağlayın, hortum pa­ketini mümkün olduğunca düz bir şekilde yerleştirin; tel kılavuz göbeğini
bükülme veya kirlilik açısından kontrol edin; Push-Pull ünitesinin 2 veya 4
makaralı tahrik motorunda temas basıncını kontrol edin;PushPull ayarını ye­niden yapın; hata mesajı tekrar görüntülenirse: Servise danışın

St2 | E 16

Nedeni:

Çözümü:

PushPull ayarı tamamlanmış: Tetik tuşuna basarak hızlı durdurma etkinleşti-

rilmiş
PushPull ayarını yeniden yapın

36

Soğuk (ilave) tel sürme ünitesi ve Digital Gas Cont­rol opsiyonu ile bağlantılı servis kodları

Soğuk (ilave) tel
sürme ünitesi ile
bağlantılı
görüntülenen ser­vis kodları

EFd | xx.x

Nedeni:

Çözümü:

Nedeni:

Çözümü:

EFd | 8.2

Nedeni:

Çözümü:

EFd | 8,2

Nedeni:

Çözümü:

Tel ilerletme sisteminde hata (tel sürme ünitesi motoru aşırı akım)
Hortum paketini mümkün olduğunca düz bir şekilde yerleştirin; tel kılavuz

göbeğini bükülme veya kirlilik açısından kontrol edin; 2 veya 4 makaralı tah-
rik motoru üzerinde temas basıncını kontrol edin

Tel sürme motoru sıkışmış veya arızalı
Tel sürme motorunu kontrol edin veya değiştirin

Tel ilerletme sisteminde hata (PushPull ünitesi motoru aşırı akım)
Hortum paketini mümkün olduğunca düz bir şekilde yerleştirin; tel sürme

spiralini bükülme veya kirlilik açısından kontrol edin; PushPull ünitesinin 2
veya 4 makaralı tahrik motoru üzerinde temas basıncını kontrol edin

Tel ilerletme sisteminde hata (tel sürme ünitesi motoru aşırı akım)
Hortum paketini mümkün olduğunca düz bir şekilde yerleştirin; tel kılavuz

göbeğini bükülme veya kirlilik açısından kontrol edin; 2 veya 4 makaralı tah-
rik motoru üzerinde temas basıncını kontrol edin

TR

EFd | 9,1

Nedeni:

Çözümü:

Nedeni:

Çözümü:

EFd | 9,2

Nedeni:

Çözümü:

EFd | 12,1

Nedeni:

Çözümü:

EFd | 12,2

Nedeni:

Çözümü:

harici besleme gerilimi tolerans aralığının altına düştü
harici besleme gerilimini kontrol edin

Tel sürme motoru sıkışmış veya arızalı
Tel sürme motorunu kontrol edin veya değiştirin

harici besleme gerilimi tolerans aralığının üzerine çıktı
harici besleme gerilimini kontrol edin

Tel sürme motorunun devir sayısı gerçekleşen değeri yok
Gerçek değer sensörünü ve gerçek değer sensörünün kablolarını kontrol

edin ve gerekli durumlarda değiştirin

PushPull ünitesinin motorundan devir sayısı gerçekleşen değeri yok
Gerçek değer sensörünü ve gerçek değer sensörünün kablolarını kontrol

edin ve gerekli durumlarda değiştirin

37

EFd | 15,1

Tel tamponu boş

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

EFd | 15,2

Tel tamponu dolu

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Ana tel sürme ünitesinde karşı manivela açık
Ana tel sürme ünitesinde karşı manivelayı kapatın

Tel sürme tuşu vasıtasıyla servis kodunu onaylayın

Ana tel sürme ünitesinde kayma
Tel ilerletme için aşınan parçaları kontrol edin

Uygun tel sürme makaraları kullanın
Tel freni daha yumuşak şekilde ayarlayın
Ana tel sürme ünitesinde temas basıncını arttırın
Tel sürme tuşu vasıtasıyla servis kodunu onaylayın

Tel sonuna ulaşıldı
Yeterli miktarda telin bulunduğunu kontrol edin

Tel sürme tuşu vasıtasıyla servis kodunu onaylayın

PushPull ünitesinde karşı manivela açık
PushPull ünitesinde karşı manivelayı kapatın

Tel sürme tuşu vasıtasıyla servis kodunu onaylayın

PushPull ünitesinde kayma
Tel ilerletme için aşınan parçaları kontrol edin

Uygun tel sürme makaraları kullanın
PushPull ünitesinde temas basıncını arttırın
Tel sürme tuşu vasıtasıyla servis kodunu onaylayın

Nedeni:

Çözümü:

Nedeni:

Çözümü:

EFd | 15.3

Tel tamponu mevcut değil

Nedeni:

Çözümü:

Yetersiz toprak bağlantısı nedeniyle ark ateşlemiyor
Toprak bağlantısını kontrol edin

Tel sürme tuşu vasıtasıyla servis kodunu onaylayın

Yanlış ayarlanmış kaynak programı nedeniyle ark ateşlemiyor
Tel çapını ve malzeme tipini kullanılan malzemeye uygun olarak seçin (uy-

gun kaynak programı seçin)Tel sürme tuşu vasıtasıyla servis kodunu onayl-
ayın

Hatalı tel tamponu bağlantısı
Tel tamponu bağlantısını kontrol edin, Tel tamponu kontrol kablosunu kont-

rol edin

38

Err | 056

Nedeni:

Çözümü:

Tel ucu kontrolü opsiyonu kaynak telinin sonunu algıladı
Yeni tel makarası monte edin ve kaynak telini içeri girdirin;

Err | 056'yı Store tuşuna basarak onaylayın

TR

Digital gaz kont­rolü opsiyonu ile
bağlantılı
görüntülenen ser­vis kodları

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Err | 70.X

Nedeni:

Çözümü:

KD 4000 D-11 durumunda ek fan filtresi kirlenmiş
Ek fan hava girişi güç elektroniği bileşenlerinin soğutması için yeterli değil ­Güç elektroniği termik koruma şalteri tepki veriyor

Filtreyi temizleyin ya da değiştirin
Err | 056'yı Store tuşuna basarak onaylayın

KD 4000 D-11 durumunda çok yüksek ortam sıcaklığı
ortam sıcaklığını azaltmak için

gerekli durumlarda kaynak sistemini daha serin başka bir yerde çalıştırın
Err | 056'yı Store tuşuna basarak onaylayın

KD 4000 D-11 durumunda çok yüksek motor akımı, örn. tel ilerletme sorunl­arı nedeniyle veya sürme ünitesi uygulama için çok zayıf ayarlandığında

Tel ilerletme hızlarını kontrol edin, hatayı giderin
Err | 056'yı Store tuşuna basarak onaylayın

Dijital gaz sensörü hatası
Err 70.1 ... Gaz Sensörü bulunamadı
Err 70.2 ... gaz yok
Err 70.3 ... Kalibrasyon hatası
Err 70.4 ... Manyetik valf arızalı
Err 70.5 ... Manyetik valf bulunamadı

Gaz kaynağını kontrol edin

no | GAS

Nedeni:

Çözümü:

Gaz monitörü opsiyonu gaz basıncı algılamadı
Yeni gaz tüpü bağlayın veya gaz tüpünün vanasını / basınç düşürücüyü

açın;
Store tuşuna basarak no | GAS durumunu onaylayın

39

Bakım, onarım ve atık yönetimi

Genel Tel sürme ünitesi normal işletim koşulları altında sadece çok az bakım ve onarım gerekti-

rir. Bununla birlikte kaynak sistemini yıllarca çalışabilir durumda tutmak için birkaç nokta­ya dikkat etmek esastır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenleri kap-

▶

atın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emniyete

▶

alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bileşenlerin

▶

(örn. kondansatörler) deşarj olduğundan emin olun.

Her devreye alma
sırasında

Her 6 ayda bir - Cihaz yan parçalarını demonte edin ve cihazın iç kısmını kuru, düşük basınçlı hava

Atık yönetimi Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.

- Torcu, bağlantı hortum paketini ve şasi bağlantısını hasar açısından kontrol edin

- Besleme makaralarının ve tel sürme spirallerinin hasar açısından optik kontrolü

- Besleme makaralarının temas basıncını kontrol edin ve gerekiyorsa ayarlayın

- Freni kontrol edin ve gerekiyorsa ayarlayın

üfleyerek temizleyin

DİKKAT!

Basınçlı hava etkisinden dolayı tehlike.

Maddi hasarlara neden olabilir.

Elektronik yapı parçalarına yakın mesafeden basınçlı hava üflemeyin.

▶

40

Teknik özellikler

TR

KD 4000 D-11

Besleme gerilimi
(Güç kaynağı üzerinden besleme)

Akım tüketimi 4 A

Tel sürme 0,1 - 11 m/dak

3.94 - 433.07 ipm

Tel tahriki 4 makaralı tahrik motoru

Tel çapı 0,8 - 3,2 mm

0.03 - 0.13 in.

Tel makarası çapı maks. 300 mm

maks. 11.81 in.

Tel makara ağırlığı maks. 16 kg

maks. 35.27 Ib.

Tel makarası tipleri standart hale getirilmiş tüm tel mak-

Koruma derecesi IP 23

Boyutlar l x b x h (uzunluk x genişlik x yükseklik) 650 x 290 x 410 mm

25.59 x 11.42 x 16.14 in.

Ağırlık 15,7 kg

55 V

aralar

34.61 lbs.

Maksimum koruyucu gaz basıncı 7 bar

101 psi

Soğutucu madde Orijinal Fronius

Maksimum soğutucu madde basıncı 6 bar

87 psi

41

42

TR

43

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

[e-mail]

www.fronius.com

Under www.fronius.com/contact you will find the adresses

of all Fronius Sales & Service Partners and locations.

spareparts.fronius.com

SPAREPARTS

ONLINE
