/ Perfect Charging / Perfect Welding / Solar Energy

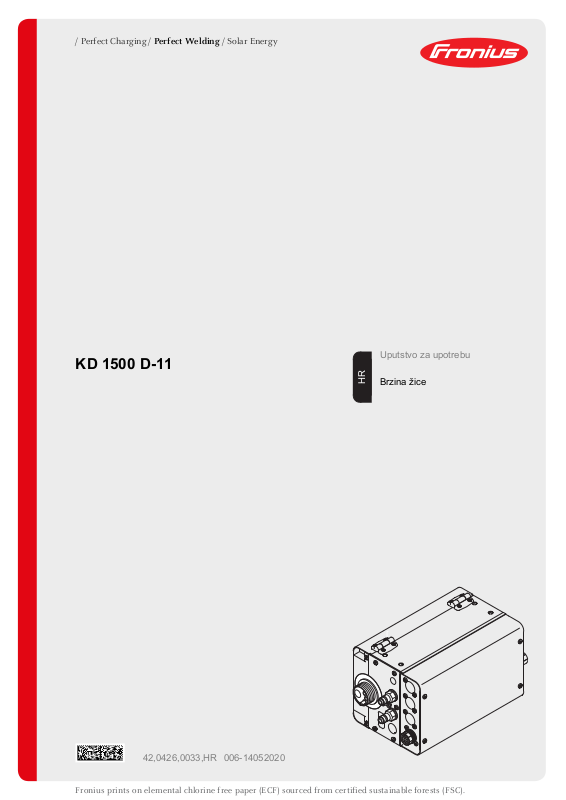

KD 1500 D-11
Uputstvo za upotrebu
HR
Brzina žice
[
42,0426,0033,HR 006-14052020
2
Poštovani čitatelju
Uvod Hvala vam na iskazanom povjerenju i čestitamo vam na tehnički visokokvalitetnom proiz-
vodu tvrtke Fronius. Ove upute pomoći će vam da se upoznate s proizvodom. Ako ih pažljivo pročitate, saznat ćete za razne mogućnosti ovog Fronius proizvoda. Jedino tako
možete najbolje iskoristiti njegove prednosti.
Pridržavajte se i sigurnosnih propisa radi postizanja veće sigurnosti na lokaciji upotrebe
proizvoda. Pažljivo rukovanje proizvodom osigurat će njegovu dugotrajnu kvalitetu i pouzdanost. To su ključni preduvjeti za izvrsne rezultate.
HR
Objašnjenje sigurnosnih napomena
OPASNOST!
Označava neposrednu opasnost.
► Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.
UPOZORENJE!
Označava moguću opasnu situaciju.
► Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozljeda.
OPREZ!
Označava moguću štetnu situaciju.
► Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i materijalna
šteta.
NAPOMENA!
Označava mogućnost manjkavih rezultata rada i štete na opremi.
3
4
Sadržaj
Sigurnosni propisi ...................................................................................................................................... 7
Općenito................................................................................................................................................ 7
Propisna primjena................................................................................................................................. 7
Okolni uvjeti .......................................................................................................................................... 7
Obaveze vlasnika.................................................................................................................................. 8
Obaveze osoblja ................................................................................................................................... 8
Mrežni priključak ................................................................................................................................... 8
Vlastita zaštita i zaštita drugih osoba.................................................................................................... 8
Podaci za vrijednosti emisije buke........................................................................................................ 9
Opasnost od opasnih plinova i para...................................................................................................... 9
Opasnost putem iskakanja iskre........................................................................................................... 10
Opasnosti od mrežne struje i struje zavarivanja ................................................................................... 10
Lutajuće struje zavarivanja ................................................................................................................... 11
EMC kategorizacija uređaja.................................................................................................................. 12
EMC mjere............................................................................................................................................ 12
EMF mjere ............................................................................................................................................ 12
Osobito kritične točke............................................................................................................................ 13
Zahtjev za zaštitni plin........................................................................................................................... 14
Opasnost putem boca zaštitnog plina................................................................................................... 14
Opasnost od izlazećeg zaštitnog plina.................................................................................................. 14
Sigurnosne mjere na mjestu montaže i prilikom transporta.................................................................. 15
Sigurnosne mjere tijekom normalnog rada ........................................................................................... 15
Puštanje u pogon, održavanje i servisiranje ......................................................................................... 16
Sigurnosno-tehnička provjera ............................................................................................................... 16
Odlaganje.............................................................................................................................................. 16
Sigurnosna oznaka ............................................................................................................................... 17
Sigurnost podataka............................................................................................................................... 17
Autorska prava...................................................................................................................................... 17
Općenito..................................................................................................................................................... 18
Koncept uređaja.................................................................................................................................... 18
Područje korištenja ............................................................................................................................... 18
Upozorenja na uređaju.......................................................................................................................... 18
Kontrole, priključci i mehaničke komponente............................................................................................. 20
Općenito................................................................................................................................................ 20
Prednja strana jedinice za pomicanje hladne žice................................................................................ 20
Stražnja strana jedinice za pomicanje hladne žice ............................................................................... 21
Povezivanje jedinice za pomicanje hladne žice s izvorom struje............................................................... 23
Općenito................................................................................................................................................ 23
Povezivanje jedinice za pomicanje hladne žice s izvorom struje.......................................................... 23
Montaža gorionika za zavarivanje.............................................................................................................. 25
Montaža gorionika za zavarivanje......................................................................................................... 25
Namještanje / zamjena kotačića za dodavanje.......................................................................................... 26
Općenito................................................................................................................................................ 26
Sustavi za pomicanje žice u SAD-u...................................................................................................... 26
Namještanje / zamjena valjaka za dovod.............................................................................................. 26
Uvlačenje žice za zavarivanje.................................................................................................................... 27
Uvlačenje žice za zavarivanje............................................................................................................... 27
Namještanje kontaktnog pritiska........................................................................................................... 28
Montaža crijeva za dovod žice za vanjsku žicu za zavarivanje ................................................................. 29
Montaža crijeva za dovod žice za vanjsku žicu za zavarivanje ............................................................ 29
PushPull jedinica (PushPull gorionik za zavarivanje) ................................................................................ 30
Općenito................................................................................................................................................ 30
Poravnavanje PushPull jedinice............................................................................................................ 30
Servisni kodovi PushPull kalibracije........................................................................................................... 32
Sigurnost............................................................................................................................................... 32
Prikazani servisni kôdovi pri odvojenim pogonskim jedinicama (poravnavanje praznog hoda)............ 32
Prikazani servisni kôdovi pri povezanim pogonskim jedinicama (povezano poravnavanje)................. 33
Servisni kôdovi u vezi s pomicanjem hladne žice i opcijom Digital Gas Control........................................ 35
Prikazani servisni kôdovi u vezi s pomicanjem hladne žice.................................................................. 35
Prikazani servisni kôdovi u vezi s opcijom Digital Gas Control............................................................. 37
HR
5
Njega, održavanje i odlaganje.................................................................................................................... 38
Općenito................................................................................................................................................ 38
Prilikom svakog puštanja u pogon ........................................................................................................ 38
Svakih 6 mjeseci................................................................................................................................... 38
Odlaganje.............................................................................................................................................. 38
Tehnički podaci .......................................................................................................................................... 39
KD 1500 D-11 ....................................................................................................................................... 39
6
Sigurnosni propisi
Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-tehničkim
propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti
- život i zdravlje korisnika ili trećih osoba,
- uređaj i ostalu imovinu korisnika,
- učinkovit rad s uređajem.
Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju
- imati odgovarajuće kvalifikacije,
- posjedovati znanje o zavarivanju i
- temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.
Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za
upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti
okoliša.
Sve napomene o sigurnosti i opasnostima na uređaju
- držite u čitljivom stanju
- nemojte oštetiti
- nemojte ukloniti
- nemojte prekriti, zalijepiti ili premazati.
Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Op-
ćenito” u sklopu uputa za upotrebu uređaja.
Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.
Riječ je o vašoj sigurnosti!
HR
Propisna primjena
Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropisnim. Pro-
Uređaj služi za rad isključivo u svrhe za koje je namijenjen.
Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj plo-
čici.
Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za
tako nastale štete.
Propisna primjena obuhvaća i sljedeće:
- temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu
- temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima
- pravilno provođenje inspekcijskih radova i radova na održavanju.
Uređaj nikada ne upotrebljavajte za sljedeće:
- odmrzavanje cijevi
- punjenje baterija/akumulatora
- pokretanje motora
Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje
nastaju uslijed korištenja u stambenom prostoru.
Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.
izvođač ne snosi odgovornost za tako nastale štete.
7
Raspon temperature okolnog zraka:
- tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)
- tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)
Relativna vlažnost zraka:
- do 50 % pri 40 °C (104 °F)
- do 90 % pri 20 °C (68 °F)
Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd.
Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)
Obaveze vlasnika Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su
- upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i upućene
u rukovanje uređajem
- pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propisi” te to
svojim potpisom potvrdile
- obučene u skladu sa zahtjevima za rezultate rada.
Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.
Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada
- slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća
- pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i potvrditi svojim
potpisom da su ih razumjele i da će ih slijediti.
Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.
Mrežni priključak Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku kva-
litetu mreže.
To može utjecati na pojedine vrste uređaja na sljedeće načine:
- ograničenja priključka
- zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju
- zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja
*)
na svakom priključenju na javnu mrežu
*)
*)
pogledajte Tehničke podatke
U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopu-
šteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.
VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!
Vlastita zaštita i
zaštita drugih
osoba
Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:
- iskrenje, vrući metalni dijelovi koji lete uokolo
- zračenje električnog luka koje je štetno za oči i kožu
- štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim stimulatorom
- opasnost od mrežne struje i struje zavarivanja
- povećana izloženost buci
- štetni dim koji nastaje pri zavarivanju i plinovi
8
Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća
svojstva:
- teško se može zapaliti
- izolirajuća je i suha
- prekriva cijelo tijelo, neoštećena je i u dobrom je stanju
- zaštitna kaciga
- hlače koje nisu zavrnute
U zaštitnu opremu ubraja se između ostaloga:
- Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s propisima
od UV zračenja, vrućine i iskrenja.
- Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim vizirom.
- Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.
- Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite od vrućine).
- Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.
Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,
- podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog luka,
opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan
za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...),
- stavite im na raspolaganje zaštitna sredstva ili
- izgradite prikladne zaštitne zidove i zastore.
HR
Podaci za vrijednosti emisije
buke
Opasnost od opasnih plinova i
para
Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u
fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom
normalnog opterećenja prema normi EN 60974-1.
Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i okruženju. Ona ovisi o najrazličitijim parametrima, kao
što su npr. postupak zavarivanja (MIG/MAG, TIG zavarivanje), odabrana vrsta struje
(istosmjerna struja, izmjenična struja), raspon snage, vrsta materijala za zavarivanje, rezonantno ponašanje radnog dijela, okruženju radnog mjesta i ostalima.
Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.
Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agen-
cije za istraživanje raka uzrokuju rak.
Primjenjujte precizno usisavanje i usisavanje prostorije.
Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.
Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.
Nastali dim i opasne plinove
- nemojte udisati
- isišite ih pomoću prikladnih sredstava iz radnog područja.
Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa
cirkulacije zraka od najmanje 20 m³ / sat.
Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.
Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije
štetnih tvari usporedite s dopuštenim graničnim vrijednostima.
9
Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje
prilikom zavarivanja:
- metali upotrijebljeni za izradak
- elektrode
- naneseni slojevi
- sredstva za čišćenje, odmašćivanje i slično
- primijenjeni postupak zavarivanja
Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda
proizvođača za nabrojene komponente.
Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta
možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).
Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog
luka.
Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.
Opasnost putem
iskakanja iskre
Opasnosti od
mrežne struje i
struje zavarivanja
Iskakanje iskre može izazvati požare i eksplozije.
Nikada ne zavarujte u blizini zapaljivih materijala.
Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka
ili poklopljeni provjerenom prekrivnom pločom.
Imajte spremne prikladne, ispitane aparate za gašenje požara.
Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore.
Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.
Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.
Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.
Strujni udar u načelu je opasan po život i može dovesti do smrti.
Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.
Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za za-
varivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za
zavarivanje.
10
Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.
Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.
Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave
spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah
zamijeniti.
Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu.
Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180°
po uzdužnoj osi i osigurajte prednapon.
Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.
Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)
- nikad ne uranjajte u tekućine kako bi se ohladila
- nikad nemojte dodirivati ako je uključen izvor struje.
Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon
praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju
elektroda pod određenim uvjetima može biti opasno po život.
Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima
i kabelima uređaja.
Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i
utičnim sustavom s kontaktom za zaštitni vodič.
Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje.
U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost
za tako nastale štete.
Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog
komada.
Isključite uređaje koji se ne upotrebljavaju.
U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se
osigurali od pada.
HR
Lutajuće struje
zavarivanja
Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.
Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi
uključio mrežni utikač i ponovno uključio uređaj.
Nakon otvaranja uređaja:
- ispraznite sve komponente od električnog naboja
- pobrinite se da ni u jednoj komponenti uređaja nema struje.
Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da
pravovremeno isključi glavnu sklopku.
Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajućih struja zavarivanja, koje mogu izazvati sljedeće:
- opasnost od požara
- pregrijavanje komponenti s kojima je radni komad povezan
- uništavanje zaštitnih vodiča
- oštećenje uređaja i druge električne opreme
Pobrinite se da je stezaljka radnog komada čvrsto povezana s radnim komadom.
Stezaljku radnog komada pričvrstite što bliže mjestu na kojem se zavaruje.
Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električ-
ki vodljivom području, npr. izolacija prema podlozi ili postoljima koja provode električnu
struju.
Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave itd., pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može
provoditi potencijal. Pobrinite se da se gorionik za zavarivanje / držač elektroda koji se ne
upotrebljavaju skladište uz odgovarajuću izolaciju.
Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavača žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.
11
EMC kategorizacija uređaja
EMC mjere U posebnim slučajevima, unatoč pridržavanju standardizirane emisijske granice, mogu na-
Uređaji emisijskog razreda A:
- predviđeni su samo za upotrebu u industrijskim zonama
- u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračenjem.
Uređaji emisijskog razreda B:
- ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.
EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.
stupiti smetnje za predviđeno područje primjene (npr. ako se na mjestu upotrebe nalaze
osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika).
U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.
Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju
uređaj može utjecati:
- sigurnosna oprema
- električni vodovi i vodovi za prijenos signala i podataka
- računalna i telekomunikacijska oprema
- oprema za mjerenje i kalibriranje
Potporne mjere za izbjegavanje EMC problema:
1. Opskrba električnom energijom
- Ako se elektromagnetske smetnje pojavljuju usprkos korištenju strujnog priključ-
ka koji je u skladu s propisima, poduzmite dodatne mjere (npr. koristite prikladni
strujni filter).
2. Vodovi za zavarivanje
- neka budu što kraći
- neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)
- položeni daleko od drugih vodova
3. Izjednačavanje potencijala
4. Uzemljenje radnog dijela
- Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.
5. Ako je potrebno, zaštitite ga
- Zaštitite drugu opremu u okruženju
- Zaštitite cijelu instalaciju za zavarivanje
EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:
- Djelovanje na zdravlje osoba u blizini, npr. osoba koje nose srčane elektrostimulatore
ili pomagala za sluh
- Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim liječnikom
prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja
- Razmak između kablova za zavarivanje i glave/trupa zavarivača iz sigurnosnih razloga mora biti što veći
- Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko tijela
ili dijelova tijela
12
Loading...
