Operating Instructions

iWave 300i / 400i / 500i DC iWave 300i / 400i / 500i izmjenična struja/DC

Upute za upotrebu

42,0426,0360,HR 004-23022023

Sadržaj

Sigurnosni propisi 10

Objašnjenje sigurnosnih napomena 10 Općenito 10 Propisna primjena 11 Mrežni priključak 11 Okolni uvjeti 11 Obaveze vlasnika 12 Obaveze osoblja 12 Zaštitna strujna sklopka 12 Vlastita zaštita i zaštita drugih osoba 12 Podaci za vrijednosti emisije buke 13 Opasnost od opasnih plinova i para 13 Opasnost putem iskakanja iskre 14 Opasnosti od mrežne struje i struje zavarivanja 14 Lutajuća struja zavarivanja 15 EMC kategorizacija uređaja 15 EMC mjere 16 EMF mjere 16 Osobito kritične točke 16 Zahtjev za zaštitni plin 18 Opasnost putem boca zaštitnog plina 18 Opasnost od izlazećeg zaštitnog plina 18 Sigurnosne mjere na mjestu montaže i prilikom transporta 19 Sigurnosne mjere tijekom normalnog rada 19 Puštanje u pogon, održavanje i servisiranje 20 Sigurnosno-tehnička provjera 20 Odlaganje 21 Sigurnosna oznaka 21 Sigurnost podataka 21 Autorska prava 21 Namjenska upotreba 21

Opće informacije 23

Općenito 25

Koncept uređaja 25 Princip funkcioniranja 25 Područja upotrebe 25 Sukladnosti 26 Bluetooth trademarks 27 Upozorenja na uređaju 27 Opcije 29 Opcija OPT/i Safety Stop PL d 30

Kontrole, priključci i mehaničke komponente 31

Upravljačka ploča 33

Općenito 33 Upravljačka ploča 33 Opcije za unos 34

Zaslon 36

Zaslon 36 Prebacivanje na punu sliku 38

Priključci, prekidači i mehaničke komponente 39

Priključci i mehaničke komponente 39

Prije instalacije i puštanja u pogon 43

Prije instalacije i puštanja u pogon 45

Sigurnost 45 Namjenska upotreba 45

Odredbe za postavljanje 45 Mrežni priključak 45 Generatorski pogon 46

Priključivanje mrežnog kabela 47

Općenito 47 Sigurnost 47 Propisani mrežni kabel 47 Priključivanje mrežnog kabela kod nc izvora struje 49 Priključivanje mrežnog kabela kod višenaponskih izvora struje 50

Blokiranje i odblokiranje izvora struje s pomoću NFC ključa 54

Općenito 54 Blokiranje i deblokiranje izvora struje s pomoću NFC ključa 54

TIG 57

Komponente sustava 59

Komponente sustava 59 Napomene o rashladnom uređaju 59

Minimalna oprema sustava za zavarivanje TIG postupkom 60

Minimalna oprema sustava za zavarivanje TIG AC postupkom 60 Minimalna oprema sustava za zavarivanje TIG DC postupkom 60

TIG postupci zavarivanja 61

TIG DynamicWire 61

Stavljanje u pogon 62

Sigurnost 62 Općenito 62 Postavljanje komponenti sustava (pregled) 63 Priključivanje boce za plin 65 Gorionik za zavarivanje spojite na izvor struje i rashladni uređaj 66 uspostavite uzemljenje s izratkom 68 Ostale radnje 69

Načini rada pri TIG zavarivanju 70

Sigurnost 70 Simboli i objašnjenje 70 2-taktni pogon 71 4-taktni pogon 71 Posebni 4-taktni pogon: Varijanta 1 72 Posebni 4-taktni pogon: Varijanta 2 73 Posebni 4-taktni pogon: Varijanta 3 74 Posebni 4-taktni pogon: Varijanta 4 75 Posebni 4-taktni pogon: Varijanta 5 76 Posebni 4-taktni pogon: Varijanta 6 77 Točkasto zavarivanje 78

Zavarivanje TIG postupkom 79

Sigurnost 79 Zavarivanje TIG postupkom 79 Parametri zavarivanja za zavarivanje TIG 81

Paljenje električnog luka 87

Općenito 87 Paljenje električnog luka visokom frekvencijom(VF paljenje) 87 Paljenje dodirom 88 Paljenje električnog luka na dodir s pomoću visoke frekvencije(Touch HF) 89 Preopterećenje elektrode 90 Kraj zavarivanja 90

TIG posebne funkcije 91

Funkcija isteka vremena paljenja 91 TIG pulsiranje 91 Funkcija pripajanja 92 CycleTIG 93

Parametri postupka TIG 94

TIG parametri postupka 94 Parametri postupka za TIG Puls 94

Parametri postupka za TIG izmjeničnom strujom 96 Općeniti TIG parametri postupka 98 Parametri postupka za način paljenja i način rada 99 CycleTIG 103 Postavljanje dodavanja žice 104 Postavljanja TIG plina 105 Provođenje R/L usklađivanja 106

Štapna elektroda, CEL, žljebljenje 109

Minimalna oprema za ručno elektrolučno zavarivanje i zavarivanje celuloznim elektrodama i za žljebljenje

Minimalna oprema za ručno elektrolučno zavarivanje i zavarivanje celuloznim elektrodama 111 Minimalna oprema sustava za žljebljenje 111

Stavljanje u pogon 112

Priprema 112

Ručno elektrolučno zavarivanje 113

Sigurnost 113 Ručno elektrolučno zavarivanje 113 Parametri zavarivanja za ručno elektrolučno zavarivanje i CEL zavarivanje 115

Funkcija HotStart, SoftStart, Anti-Stick 117

Početna struja > 100 % (Hot-Start) 117 Početna struja < 100 % (SoftStart) 117 Funkcija Anti-Stick 118

Parametri postupka Štapna elektroda / CEL 119

Štapna elektroda / CEL parametri postupka 119 Parametri postupka za štapnu elektrodu 119 Parametri postupka za CEL 122

Žljebljenje (iWave 500 DC i iWave 500 izmjenična struja/DC) 124

Kratak opis žljebljenja (Arc Air Gouging) 124 Sigurnost 124 Priprema 124 Žljebljenje 125

MultiProzess PRO – MIG/MAG 127

111

MultiProzess PRO 129

Općenito 129 Komponente sustava 129

Minimalna oprema sustava za zavarivanje MIG/MAG postupkom 131

MIG/MAG postupci zavarivanja 132

MIG/MAG impulsno sinergijsko zavarivanje 132 MIG/MAG standardno sinergijsko zavarivanje 132 Pulse Multi Control (PMC) postupak 132 Low Spatter Control (LSC) postupak 132 Zavarivanje SynchroPuls 132 Cold Metal Transfer (CMT) postupak 132 Postupak zavarivanja CMT Cycle Step 133

Paketi za zavarivanje MIG/MAG 134

Općenito 134 Paketi zavarivanja 134

Karakteristične krivulje zavarivanja MIG/MAG postupkom 135

Karakteristične krivulje zavarivanja 135

MIG/MAG način rada 139

Općenito 139 Simboli i objašnjenje 139 2-taktni pogon 140 4-taktni pogon 140 Posebni 4-taktni pogon 141 Posebni 2-taktni pogon 141 Točkasto zavarivanje 142

Priprema za zavarivanje MIG/MAG postupkom 143

Sigurnost 143 Ispravno produživanje poveznog paketa crijeva 143 Početna situacija 144 Postavljanje MIG/MAG komponenti sustava (pregled) 145

MIG/MAG i CMT zavarivanje 147

Sigurnost 147 Postavljanje postupka zavarivanja i načina rada 147 Odaberite dodatni materijal i zaštitni plin 148 Namještanje parametara zavarivanja 149 Namještanje količine zaštitnog plina 150 MIG/MAG ili Cold Metal Transfer (CMT) zavarivanje 151

Parametri MIG/MAG i CMT zavarivanja 152

Parametri zavarivanja za MIG/MAG impulsno-sinergijsko zavarivanje, CMT zavarivanje i PMC zavarivanje Parametri zavarivanja za MIG/MAG standardno-sinergijsko zavarivanje i LSC zavarivanje 153 Parametri zavarivanja za MIG/MAG standardno-ručno zavarivanje 154 Objašnjenje fusnota 154

Točkasto zavarivanje 155

Parametri postupka MIG/MAG 158

MIG/MAG parametri postupka 158 Parametar postupka za početak zavarivanja / kraj zavarivanja 158 Parametri procesa za postavljanje plina 160 Parametri postupka za reguliranje postupka 160 stabilizator penetracije 161 Stabilizator duljine električnog luka 162 Kombinacija stabilizatora penetracije i stabilizatora visine električnog luka 165 Parametri postupka za SynchroPuls 166 Parametri postupka za postupak Mix 168 Parametri postupka za Cold Metal Transfer (CMT) Cycle Step 171 Parametri procesa za točkasto zavarivanje 171 R/L usklađivanje 171

152

Pogon Job 173

Način EasyJob 175

Općenito 175 Aktiviranje načina EasyJob 175 Spremanje radnih točaka EasyJoba 175 Pozivanje radnih točaka EasyJoba 176 Brisanje radnih točaka EasyJoba 176

Pogon Job 177

Općenito 177 Spremanje postavki kao Job 177 Job zavarivanje – pozivanje Jobova 178 Optimiziranje Joba 179 Promjena naziva radne točke 180 Brisanje posla 181 Učitavanje posla 182

Parametar postupka Job 183

JOB parametri postupka 183 Optimiziranje parametara postupka za Job 183 Namještanje granica korekcije za Job 188 Standardna postavka za „Spremi kao Job” 189

Parametri postupka 191

Pregled 193

Parametar postupka Komponente i nadzor 194

Parametri postupka komponente i nadzor 194 Parametri postupka za komponente 194 pražnjenje/punjenje paketa crijeva za gorionik za zavarivanje 197

Usklađivanje sustava 198 Nadzor prekida električnog luka 199 Lijepljenje žice na kontaktnoj cijevi 199 Lijepljenje žice na izratku 200 Uparivanje strujnog kruga zavarivanja 200 Nadzor kraja žice 201 Nadzor plina 202 Nadzor snage motora 203

Standardne postavke 205

Standardne postavke 207

Općenito 207 Pregled 207

Postavke – prikaz 208

Standardne postavke Prikaz 208 Namještanje jezika 208 Namjestite jedinice/standarde 208 Namještanje datuma i vremena 208 Pozivanje sistemskih podataka 209 Prikaz karakterističnih krivulja 211 Postavljanje prikaza parametara 212 Prikaz parametara iJob 213

Postavke – Sustav 214

Standardne postavke Sustav 214 Pozivanje informacija o uređaju 214 Vraćanje tvorničkih postavki 214 Obnavljanje lozinke web-mjesta 215 Postavljanje načina rada 215 Ručno namještanje mrežnih parametara 217 Podešavanje WLAN-a 218 Postavljanje Bluetootha 218 Konfiguracija izvora struje 221 Postavke dodavanja žice 221 Postavke sučelja 221 Postavljanje TWIN postupka 222

Postavke – Dokumentacija 223

Standardne postavke, Dokumentacija 223 Namještanje stope očitavanja 223 Pregled dnevnika 223 Uključivanje/isključivanje nadzora granične vrijednosti 224

Standardne postavke – Upravljanje 225

Standardne postavke Upravljanje 225

Upravljanje korisnicima 226

Općenito 226 Pojašnjenja pojmova 226 Definirane uloge i korisnici 226 Pregled Upravljanje korisnicima 227

Postavljanje administratora i uloga 228

Preporuka za postavljanje uloga i korisnika 228 Postavljanje administratorskog ključa 229 Postavljanje uloga 229 Kopiranje uloga 230

Postavljanje korisnika 231

Postavljanje korisnika 231 Kopirajte korisnika 231

Uređivanje uloga/korisnika, deaktiviranje upravljanja korisnika 233

Uređivanje uloga 233 Brisanje uloga 233 Uređivanje korisnika 233 Izbriši korisnika 234 Deaktiviranje upravljanja korisnicima 234

Izgubili ste administratorski NFC ključ? 235

CENTRUM – Central User Management 236

Aktiviranje poslužitelja CENTRUM 236

SmartManager – web-mjesto izvora struje 237

SmartManager – web-mjesto izvora struje 239

Općenito 239 Pozivanje i prijava SmartManagera izvora struje 239 Pomoćne funkcije ako prijava ne funkcionira 240 Promjena lozinke / odjava 240 Postavke 241 Odabir jezika 241 Prikaz statusa 242 Fronius 242

Aktualni sistemski podaci 243

Dokumentacija, dnevnik 244

Dokumentacija 244

Podaci Joba 246

Podaci Joba 246 Pregled poslova 246 Uređivanje Joba 246 Uvoz Joba 247 Izvoz Joba 247 Izvezi Job(ove) kao ... 247

Postavke izvora struje 249

Parametri postupka 249 Opis i lokacija 249

Sigurnosno kopiranje/obnavljanje 250

Općenito 250 Sigurnosno kopiranje i obnavljanje 250 Automatsko sigurnosno kopiranje 251

Upravljanje korisnicima 252

Općenito 252 Korisnici 252 Korisničke uloge 252 Izvoz i uvoz 253 CENTRUM 253

Pregled 254

Pregled 254 Proširi sve grupe / sažmi sve grupe 254 Spremi kao xml datoteku 254

Ažuriranje 255

Ažuriranje 255 Pretraži datoteku ažuriranja (Provedi ažuriranje) 255 Fronius WeldConnect 256

Paketi funkcija 257

Paketi funkcija 257 Paketi zavarivanja 257 Opcije 257 Umetanje paketa funkcija 257

Snimak zaslona 258

Snimka zaslona 258

Uklanjanje grešaka i održavanje 259

Dijagnoza grešaka, uklanjanje grešaka 261

Općenito 261 Sigurnost 261 Dijagnosticiranje pogrešaka električnog generatora 261

Njega, održavanje i odlaganje 265

Općenito 265

Sigurnost 265 Prilikom svakog stavljanja u pogon 265 Svaka 2 mjeseca 265 Svakih 6 mjeseci 265 Ažurirajte firmver 265 Odlaganje 266

Dodatak 267

Prosječne vrijednosti potrošnje pri zavarivanju 269

Prosječna potrošnja zaštitnog plina pri zavarivanju TIG postupkom 269 Prosječna potrošnja zaštitnog plina pri zavarivanju MIG/MAG postupkom 269 Prosječna potrošnja žičanih elektroda pri zavarivanju MIG/MAG postupkom 269

Tehnički podaci 270

Objašnjenje pojma Trajanje primjene 270 Posebni napon 270 iWave 300i DC 271 iWave 300i DC /nc 273 iWave 300i DC /višenaponski/nc 275 iWave 400i DC 277 iWave 400i DC /nc 279 iWave 400i DC /višenaponski/nc 281 iWave 500i DC 283 iWave 500i DC /nc 285 iWave 500i DC /višenaponski/nc 287 iWave 300i AC/DC 289 iWave 300i izmjenična struja/DC /nc 291 iWave 300i izmjenična struja/DC /višenaponski/nc 293 iWave 400i AC/DC 295 iWave 400i izmjenična struja/DC /nc 297 iWave 400i izmjenična struja/DC /višenaponski/nc 299 iWave 500i AC/DC 301 iWave 500i izmjenična struja/DC /nc 303 iWave 500i izmjenična struja/DC /višenaponski/nc 305 Parametri radija 307 Pregled s ključnim sirovinama, godina proizvodnje uređaja 307

Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozlje-

▶

da.

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i ma-

▶

terijalna šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika,

učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

imati odgovarajuće kvalifikacije,

posjedovati znanje o zavarivanju i

temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

držite u čitljivom stanju

nemojte oštetiti

nemojte ukloniti

nemojte prekriti, zalijepiti ili premazati.

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primje-naUređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

odmrzavanje cijevi

punjenje baterija/akumulatora

pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Mrežni priključak

Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropis-

nim. Proizvođač ne snosi odgovornost za tako nastale štete.

Raspon temperature okolnog zraka:

tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

do 50 % pri 40 °C (104 °F)

do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Obaveze vlasnika

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i

upućene u rukovanje uređajem pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propi-

si” te to svojim potpisom potvrdile obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i pot-

vrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Zaštitna strujna sklopka

Vlastita zaštita i zaštita drugih osoba

Lokalne odredbe i nacionalne smjernice prilikom priključivanja uređaja na javnu elektroenergetsku mrežu mogu zahtijevati zaštitnu strujnu sklopku. U tehničkim podacima navedena je vrsta zaštitne strujne sklopke koju za uređaj preporučuje proizvođač.

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

iskrenje, vrući metalni dijelovi koji lete uokolo

zračenje električnog luka koje je štetno za oči i kožu

štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim sti-

mulatorom opasnost od mrežne struje i struje zavarivanja

povećana izloženost buci

štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

teško se može zapaliti

izolirajuća je i suha

prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

zaštitna kaciga

hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s

propisima od UV zračenja, vrućine i iskrenja. Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim

vizirom. Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite

od vrućine). Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog

luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...), stavite im na raspolaganje zaštitna sredstva ili

izgradite prikladne zaštitne zidove i zastore.

Podaci za vrijednosti emisije buke

Opasnost od opasnih plinova i para

Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom normalnog opterećenja prema normi EN 60974-1.

Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i uvjetima okoline. Ona ovisi o najrazličitijim parametrima, kao što su, primjerice, postupak zavarivanja (MIG/MAG, zavarivanje TIG postupkom), odabrana vrsta struje (istosmjerna struja, izmjenična struja), raspon snage, vrsta zavarenog metala, rezonantno ponašanje izratka, okruženju radnog mjesta i ostalima.

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

nemojte udisati

isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

metali upotrijebljeni za izradak

elektrode

naneseni slojevi

sredstva za čišćenje, odmašćivanje i slično

primijenjeni postupak zavarivanja

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Opasnost putem iskakanja iskre

Opasnosti od mrežne struje i struje zavarivanja

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

nikad ne uranjajte u tekućine kako bi se ohladila

nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

ispraznite sve komponente od električnog naboja

pobrinite se da ni u jednoj komponenti uređaja nema struje.

Lutajuća struja zavarivanja

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajuće struje zavarivanja koja može izazvati sljedeće:

opasnost od požara

pregrijavanje sastavnih dijelova s kojima je povezan izradak

uništavanje zaštitnih vodiča

oštećenje uređaja i druge električne opreme

Osigurajte da je priključna stezaljka izratka čvrsto povezana s izratkom.

Priključnu stezaljku izratka pričvrstite što bliže mjestu koje se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, primjerice izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave, ... pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Osigurajte da se gorionik za zavarivanje / držač elektroda skladište izolirani na odgovarajući način.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavanja žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

Uređaji emisijskog razreda A:

predviđeni su samo za upotrebu u industrijskim zonama

u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračen-

jem.

Uređaji emisijskog razreda B:

ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za

stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardiziranih emisijskih gra-

ničnih vrijednosti, mogu nastupiti smetnje za predviđeno područje primjene (na primjer ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

sigurnosni uređaji

mrežni vodovi i vodovi za prijenos signala i podataka

računalna i telekomunikacijska oprema

oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje problema povezanih s elektromagnetskom kompatibilnosti:

Opskrba električnom energijom

1. Ako se elektromagnetske smetnje pojavljuju usprkos upotrebi mrežnog

priključka koji je u skladu s propisima, poduzmite dodatne mjere (primjerice upotrijebite prikladni mrežni filtar).

Kabeli za zavarivanje

2. neka budu što kraći

neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

položeni daleko od drugih vodova

Izjednačenje potencijala

Uzemljenje izratka

4. Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

Ako je potrebno, zaštitite ga

5. Zaštitite drugu opremu u okruženju

Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

Djelovanje na zdravlje osoba u blizini, na primjer osoba koje nose srčane elek-

trostimulatore ili pomagala za sluh Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim li-

ječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja Razmaci između kabela za zavarivanje i glave/trupa zavarivača iz sigurnosnih

razloga moraju biti što veći Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko

tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

ventilatori

zupčanici

valjci

vratila

kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravil-

no montirani. Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za dodavanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredbi.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (na primjer kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće

opreme za prijenos tereta. Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

Uklonite bocu za plin i sustav za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je sustav za dodavanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci,...) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (na primjer postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju upotrebe adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teﬂonske trake.

Zahtjev za zaštitni plin

Opasnost putem boca zaštitnog plina

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

veličina čestica krute tvari < 40 µm

temperatura rosišta plina pod tlakom < -20 °C

maks. sadržaj ulja < 25 mg/m³

Po potrebi koristite filtre!

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Opasnost od izlazećeg zaštitnog plina

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora izno-

siti najmanje 20 m³ po satu Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštit-

nog plina ili glavnog dovoda plina Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni do-

vod plina. Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce

zaštitnog plina ili glavnog dovoda plina.

Sigurnosne mjere na mjestu montaže i prilikom transporta

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

Dodavanje žice

kolut žice

bocu zaštitnog plina

Sigurnosne mjere tijekom normalnog rada

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika

učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Puštanje u pogon, održavanje i servisiranje

Sigurnosno-tehnička provjera

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za stan-

dardizirane dijelove). Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

Odmah zamijenite komponente koje nisu u besprijekornom stanju.

Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjens-

kih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosnotehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

nakon izmjena

nakon ugradnje ili dogradnje

nakon popravaka i održavanja

najmanje svakih 12 mjeseci.

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

Odlaganje Otpadna električna i elektronička oprema mora se odvojeno prikupljati u skladu s

europskom direktivom i nacionalnim zakonodavstvom i reciklirati na ekološki prihvatljiv način. Rabljeni se uređaji vraćaju dobavljaču ili predaju lokalnom ovlaštenom sustavu prikupljanja i zbrinjavanja. Ispravno zbrinjavanje otpadnog uređaja potiče održivo recikliranje materijalnih resursa. Ignoriranje može imati posljedice za zdravlje/okoliš.

Ambalažni materijali

Odvojeno prikupljanje. Provjerite propise vaše zajednice. Smanjite volumen kartonskih kutija.

Sigurnosna oznaka

Sigurnost podataka

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Uređaji s CE oznakom ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60 974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Namjenska upotreba

Uređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo postupcima zavarivanja koji su navedeni na nazivnoj pločici i u uputama za upotrebu. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Namjenska upotreba obuhvaća i

temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

odmrzavanje cijevi

punjenje baterija/akumulatora

pokretanje motora

Uređaj je namijenjen radu u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Opće informacije

Općenito

Koncept uređaja Izvori struje iWave 300i / 400i / 500i

DC i iWave 300i / 400i / 500i AC/DC u potpunosti su digitalizirani pretvarači izvora struje kojima se upravlja s pomoću mikroprocesora.

Modularni dizajn i jednostavne mogućnosti proširenja sustava jamče visoku ﬂeksibilnost. Uređaje je moguće prilagoditi svakoj okolnosti.

Princip funkcioniranja

Područja upotre-beUređaji se mogu upotrebljavati u komercijalnoj i industrijskoj primjeni za ručne i

Središnja upravljačka i regulacijska jedinica električnog generatora povezana je s digitalnim signalnim procesorom. Središnja upravljačka i regulacijska jedinica te signalni procesor upravljaju cijelim postupkom zavarivanja. Tijekom postupka zavarivanja kontinuirano se mjere stvarni podaci, odmah se reagira na promjene. Regulacijski algoritam osigurava da će se zadržati željeno zadano stanje.

Iz toga rezultira:

Precizni postupak zavarivanja,

Točna mogućnost reproduciranja svih rezultata

Izvanredna svojstva zavarivanja.

automatizirane TIG i MIG/MAG primjene za zavarivanje nelegiranog i niskolegiranog čelika, visokolegiranog krom-nikal čelika, aluminija, aluminijskih legura i magnezija. Izvori struje koncipirani su za:

automobilsku i dobavljačku industriju,

strojogradnju i proizvodnju tračnih vozila,

izgradnju postrojenja za kemiju,

izradu aparata,

brodogradnju,

itd.

Sukladnosti FCC

Ovaj uređaj odgovara graničnim vrijednostima za digitalne uređaje EMC klase uređaja A u skladu s odjeljkom 15. propisa FCC-a. Granične vrijednosti trebaju pružiti prikladnu zaštitu od štetnih smetnji kada uređaj radi u komercijalnom području. Ovaj uređaj generira i upotrebljava visokofrekventnu energiju te može uzrokovati smetnje u radio-komunikacijskoj mreži ako se ne instalira i ne upotrebljava na propisan način sukladno uputama za upotrebu. Ako se uređaj upotrebljava u stambenim područjima, vrlo je vjerojatno da će nastati štetne smetnje; u tom je slučaju korisnik obvezan otkloniti smetnje na vlastiti trošak.

FCC ID: QKWSPBMCU2

Industry Canada RSS

Ovaj uređaj ispunjava norme Industry Canada RSS za koje nije potrebna licenca. Pogon je u skladu sa sljedećim uvjetima:

(1) Uređaj ne smije prouzročiti štetne smetnje. (2) Uređaj mora biti sposoban izdržati sve smetnje, uključujući smetnje koje

IC: 12270A-SPBMCU2

EU Usklađenost s Direktivom 2014/53/EU – Radio Equipment Directive (RED)

mogu negativno utjecati na rad.

Antene koje se upotrebljavaju za ovaj odašiljač moraju se instalirati tako da se održi minimalan razmak od 20 cm od svih osoba. Ne smiju se postaviti ili upotrebljavati zajedno s drugom antenom ili drugim odašiljačem. Integratori OEM i krajnji korisnici moraju imati upute za upotrebu odašiljača kako bi mogli slijediti smjernice za opterećenje radijskom frekvencijom.

ANATEL / Brazil

Ovim se uređajem upravlja sekundarno. Nema prava na zaštitu od štetnih smetnji, čak ni od uređaja iste vrste. Uređaj ne može uzrokovati smetnje u sustavima kojima se upravlja primarno. Ovaj uređaj u skladu je s graničnim vrijednostima koje je odredilo tijelo ANATEL za specifičnu brzinu apsorpcije povezanu s izloženošću električnim, magnetskim i elektromagnetskim poljima visoke frekvencije.

IFETEL / Meksiko

Rad ovog uređaja podliježe sljedećima dvama uvjetima: (1) Uređaj ne smije prouzročiti štetne smetnje;

(2) Uređaj mora prihvatiti sve smetnje, uključujući smetnje koje mogu prouz-

ročiti neželjeni rad.

NCC / Tajvan

Prema propisima NCC-a za niskonaponske radijske motore:

Članak 12. Certificirani niskonaponski radijski motor ne smije mijenjati frekvenciju, povećati snagu ili izmijeniti svojstva i funkcije izvornog dizajna bez odobrenja.

Članak 14. Upotreba niskonaponskih radijskih motora ne smije ugroziti sigurnost leta i pravnu komunikaciju. Ako se otkrije smetnja, mora se odmah deaktivirati i otkloniti dok se smetnja ne ukloni. Pravna komunikacija u prethodnom stavku odnosi se na radijske veze koje se koriste u skladu s odredbama Zakona o telekomunikacijama. Niskonaponski radijski

motori moraju podnijeti smetnje legitimne komunikacije ili radiološke, zračeće električne uređaje za industrijsku, znanstvenu i medicinsku primjenu.

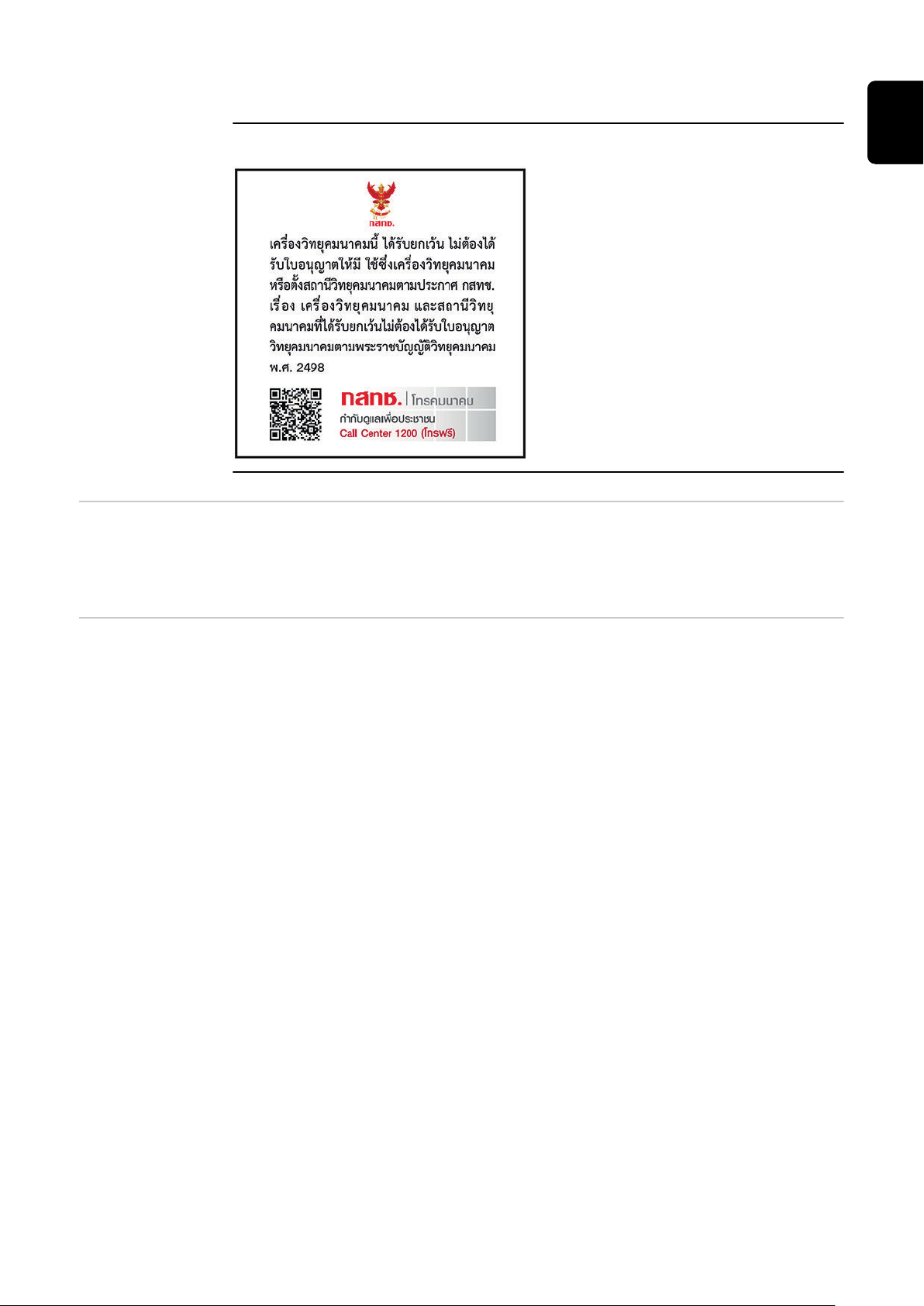

Tajland

Bluetooth trademarks

Upozorenja na uređaju

Verbalni žig Bluetooth® i Bluetooth®logotipovi registrirani su žigovi i vlasništvo društva Bluetooth SIG, Inc. te ih proizvođač upotrebljava na temelju licence. Drugi žigovi i trgovačke oznake vlasništvo su dotičnih vlasnika prava.

Na izvorima struje s CSA kontrolnim znakom za korištenje u sjevernoameričkom području (SAD i Kanada) nalaze se upozorenja i sigurnosni simboli. Ta upozorenja i sigurnosni simboli ne smiju se ukloniti ni premazati bojom. Napomene i simboli upozoravaju na nepravilno rukovanje koje može izazvati teške tjelesne ozljede i materijalnu štetu.

Sigurnosni simboli na nazivnoj pločici:

Zavarivanje je opasno. Potrebno je ispuniti sljedeće osnovne preduvjete:

odgovarajuće kvalifikacije za zavarivanje

prikladna zaštitna oprema

držati podalje osobe koje ne sudjeluju u poslu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate sljedeće dokumente:

ove upute za upotrebu

sve upute za upotrebu komponenti sustava, a osobito sigurnosne propise.

Opcije

WP TIG DynamicWire

Paket za zavarivanje omogućava postupak TIG DynamicWire.

OPT/i TIG regulator plina

OPT/i TIG 4 Switch SpeedNet

opcija kada je potrebno više dodatnih priključaka SpeedNet.

OPT/i TIG senzor protoka plina

OPT/i TIG vanjski senzor

OPT/i TIG PowerConnector

2. Utičnica za struju na stražnjoj strani izvora struje

OPT/i TIG prebacivanje plina

OPT/i TIG 2nd SpeedNet

drugi priključak SpeedNet

OPT/i TIG DC MultiProzess PRO

OPT/i TIG AC MultiProzess PRO

OPT/i TIG 2nd NT242

Kod upotrebe rashladnog uređaja CU 1400 u izvore struje potrebno je ugraditi opciju OPT/i TIG 2nd NT242.

OPT/i TIG NT601

OPT/i TransPuls Synergic (TPS) filtar prašine

VAŽNO! Upotreba opcije OPT/i TransPuls Synergic (TPS) filtar prašine na izvori-

ma struje iWave povezano je s reduciranjem trajanja primjene!

OPT/i CycleTIG

prošireno TIG zavarivanje u intervalima

OPT/i Synergic Lines * Opcija za otključavanje svih dostupnih posebnih karakterističnih krivulja izvora struje TransPuls Synergic (TPS); time se automatski otključavaju i ubuduće stvorene posebne karakteristične krivulje.

OPT/i GUN Trigger * Opcija za posebne funkcije u vezi s tipkom gorionika

OPT/i Jobs

Opcija za način rada Job

OPT/i Documentation

Opcija za funkciju dokumentacije

OPT/i Puls Pro

OPT/i Interface Designer *

Opcija za individualnu konfiguraciju sučelja

OPT/i WebJobEdit

Opcija za uređivanje Jobova putem SmartManagera izvora struje

OPT/i Limit Monitoring

Opcija za navođenje graničnih vrijednosti struje zavarivanja, napona zavarivanja i brzine žice

OPT/i Custom NFC - ISO 14443A

Opcija za upotrebu frekvencijskog pojasa za ključ kartice specifičnog za korisnike

OPT/i CMT Cycle Step * Opcija za ciklički Cold Metal Transfer (CMT) postupak zavarivanja koji je moguće postaviti

OPT/i OPC-UA

standardizirani protokol podatkovnog sučelja

OPT/i MQTT

(standardizirani protokol podatkovnog sučelja)

OPT/i SpeedNet Repeater

Pojačivač signala kada je povezni paket crijeva ili veza s izvora struje do sustava za dodavanje žice dulja od 50 m

Uređaj za žljebljenje KRIS 13

Držač elektroda s priključkom za stlačeni zrak za žljebljenje

OPT/i Wire Sense * Traženje zavarenih spojeva / prepoznavanje rubova s pomoću žičane elektrode kod automatizirane primjene samo zajedno s hardverom Cold Metal Transfer (CMT)

OPT/i Synchropulse 10 Hz *

za povećanje frekvencije SynchroPuls s 3 Hz na 10 Hz

Opcija OPT/i Safety Stop PL d

* MIG/MAG opcije – samo u vezi s opcijama OPT/i TIG DC MultiProzess

PRO ili OPT/i TIG AC MultiProzess PRO

VAŽNO! Sigurnosna opcija OPT/i Safety Stop PL d razvijena je prema standardu

EN ISO 13849-1:2008 + AC:2009 kao kategorija 3. Za nju je potreban dvokanalan dovod ulaznog signala. Premošćenje dvokanalnosti (npr. pomoću kratkospojnog mosta) nije dopušteno i dovodi do gubitka funkcije PL d.

Opis funkcija

Opcija OPT/i Safety Stop PL d osigurava sigurnosno zaustavljanje izvora struje prema funkciji PL d s kontroliranim krajem zavarivanja u manje od jedne sekunde. Prilikom svakog uključivanja izvora struje, sigurnosna funkcija Safety Stop PL d provodi samotestiranje.

VAŽNO! To samotestiranje potrebno je provesti barem jednom godišnje kako bi se provjerilo funkcioniranje samoisključenja.

Ako na barem jednom od 2 ulaza napon pada, funkcija Safety Stop PL d zaustavlja tekući pogon zavarivanja, motor sustava za promjenu brzine žice i napon zavarivanje se isključuju. Izvor struje daje kôd pogreške. Održava se komunikacija preko robotskog sučelja ili sustava sabirnica. Kako bi se sustav za zavarivanje ponovno pokrenuo, potrebno je ponovno postaviti napon. Preko tipke gorionika, zaslona ili sučelja potrebno je poništiti pogrešku i ponovno izvesti početak zavarivanja.

Neistodobno isključivanje obaju ulaza (> 750 ms) sustav javlja kao kritičnu pogrešku koju nije moguće poništiti. Izvor struje trajno ostaje isključen. Poništavanje se vrši isključivanjem/uključivanjem izvora struje.

Kontrole, priključci i mehaničke

komponente

Upravljačka ploča

(1)

(2)

(5) (6)

(4)(3)

Općenito

Upravljačka ploča

NAPOMENA!

Zbog ažuriranja firmwarea na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za upotrebu nisu opisane ili obrnuto.

Osim toga, pojedinačne se slike mogu neznatno razlikovati od upravljačkih elemenata na uređaju. Način djelovanja tih upravljačkih elemenata ipak je jednak.

UPOZORENJE!

Nepravilno rukovanje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem

▶

pročitate ove upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumije-

▶

vanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise.

43,0001,3547

Br. Funkcija

(1) Priključak USB

Za priključivanje USB memorije (npr. dongle za servis, licencni ključ, itd.). VAŽNO! Priključak USB nema galvansko odvajanje na krugu zavarivanja. Uređaji koji su povezani s drugim uređajima zbog toga se ne smiju priključivati na priključak USB!

(2) Okretni gumb s funkcijom okretanja/pritiskanja

Za odabir elemenata, za namještanje vrijednosti i za pomicanje po popisima

(3) Zaslon (s funkcijom dodira)

za izravno rukovanje izvorom struje dodirivanjem zaslona

za prikaz vrijednosti

za navigaciju izbornikom

(4) Područje za očitavanje NFC ključeva

za deblokiranje/blokiranje izvora struje s pomoću NFC ključeva

za prijavu različitih korisnika (kod aktivnog upravljanja korisnicima i

dodijeljenih NFC ključeva)

NFC ključ = NFC kartica ili NFC priključak za ključeve

(5) Tipka za uvlačenje žice

za uvlačenje žičane elektrode / žice za zavarivanje bez plina i struje u paket crijeva za gorionik za zavarivanje

(6) Tipka za provjeru plina

Za namještanje potrebne količine plina na regulatoru tlaka plina. Nakon pritiskanja tipke za provjeru plina plin istječe u trajanju od 30 s. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Opcije za unos Dodirivanje zaslona

Dodirivanje zaslona služi

za navigaciju,

za aktiviranje funkcija,

za odabir opcija

Dodirom, a time i odabirom elementa na zaslonu, element se označava.

Okretanje okretnog gumba

Odabir elemenata na zaslonu:

Okretanje udesno označava sljedeći element u redoslijedu.

Okretanje ulijevo označava prethodni element u redoslijedu.

Na okomitom popisu okretanje udesno označava donji element, okretanje uli-

jevo gornji element.

Mijenjanje vrijednosti:

Okretanje udesno povećava vrijednost koja se postavlja.

Okretanje ulijevo smanjuje vrijednost koja se postavlja.

Polagano okretanje okretnog gumba uzrokuje lagano mijenjanje vrijednosti

koja se postavlja, npr. za točno precizno postavljanje. Brzo okretanje okretnog gumba uzrokuje natproporcionalnu promjenu vri-

jednosti koja se postavlja. Na taj je način moguće unijeti velike promjene vrijednosti.

Kod nekih se parametara vrijednost koja se mijenja okretanjem okretnog gumba automatski preuzima, a da nije potrebno pritisnuti okretni gumb.

Pritiskanje okretnog gumba

Preuzmite označene elemente, npr. kako biste promijenili vrijednost parame-

tra zavarivanja. Preuzimanje vrijednosti određenih parametara.

Zaslon

(1)

(2)

(4)

(5)

(3)

Zaslon

Br. Funkcija

(1) Redak statusa

sadrži informacije o:

Trenutačno namještene postupke zavarivanja

Trenutačno namješteni način rada

Trenutačno namješteni polaritet

Trenutačno namješteni postupak paljenja

Način rada kalota

Impulsni način rada

Preopterećenje elektrode

Prikaz statusa Bluetooth veze

Trenutačno prijavljeni korisnik (uz aktivirano upravljanje korisnicima)

ili simbol ključa u slučaju blokiranog izvora struje (npr. ako je aktiviran profil / uloga „locked”) Vrijeme i datum

Sadržaj retka statusa varira ovisno o namještenom postupku zavarivanja.

(2) Lijeva traka stranice

Lijeva traka stranice sadrži gumbe:

Zavarivanje

Postupak zavarivanja

Parametri postupka

Standardne postavke

Lijevom trakom stranice rukuje se dodirivanjem zaslona.

(3) Traka s pokazateljima

Pregled parametara zavarivanja koji trenutačno stoje na raspolaganju; pojedinačne parametre zavarivanja možete odabrati direktno dodirom zaslona. Trenutačno odabran parametar zavarivanja osvijetljen je plavom bojom.

Tok struje zavarivanja

(2)

Ravnoteža

(1)

Promjer elektrode

Način rada kalota

Polaritet

(1)

samo kod izvora struje iWave izmjenična struja/DC

(2)

samo kod izvora struje iWave izmjenična struja/DC i kad je polaritet

(1)

namješten na izmjeničnu struju.

(4) Glavno područje

Na glavnom području prikazani su parametri zavarivanja, EasyJobovi, grafike, popisi ili navigacijski elementi. Glavno je područje različito raščlanjeno i popunjeno elementima ovisno o primjeni.

(1)

Glavnim područjem rukuje se

preko okretnog gumba,

dodirivanjem zaslona.

(5) Desna traka stranice

Ovisno o gumbima odabranima na lijevoj traci stranice, desnu traku stranice moguće je upotrebljavati na sljedeći način:

kao traku s funkcijama koja se sastoji od gumba za aplikacije i funkcije

za navigaciju na 2. razini izbornika

Desnom trakom stranice rukuje se dodirivanjem zaslona.

Prebacivanje na

punu sliku

Zaslon se prikazuje u načinu rada pune slike:

Dovršetak načina rada pune slike:

Priključci, prekidači i mehaničke komponente

(1)

(2)

(3)

(4)

(5) (6)

(7)

(8)

(11)

(9)

(10)

(16)

(15)

(14)

(13)

(12)

iWave DC iWave AC/DC

Priključci i mehaničke komponente

Prednja strana / stražnja strana

Br. Funkcija

(1) Priključak TIG Multi Connector (TMC)

Za priključivanje upravljačkog utikača tijela gorionika za TIG

Za priključivanje nožnih daljinskih upravljanja

Za priključivanje daljinskih upravljača

(2) (-) Utičnica za struju s integriranim priključkom zaštitnog plina

Za priključivanje tijela gorionika za TIG

Simboli:

(3) Priključak TIG Multi Connector (TMC) 4-polan

Za priključivanje voda CrashBox

(4) Upravljačka ploča sa zaslonom i poklopac upravljačke ploče

za upravljanje izvorom struje

(5) (-) Utičnica za struju s bajunetnim zaporom

iWave DC iWave AC/DC

Utičnica za struju bez visoke frekvencije za ručno elektrolučno zavarivanje

Simboli:

(6) (+) utičnica za struju

Za priključivanje TIG masenog kabela

Simboli:

(7) Priključak SpeedNet

Za priključivanje

daljinskih upravljanja i vanjskih senzora

dodavanja žice (za automatizirane primjene)

Simbol:

(8) Mrežni kabel s vlačnim rasterećenjem

ovisno o izvedbi

(9) Mrežni prekidač

za uključivanje i isključivanje izvora struje

(10) Slijepi pokrov / opcije sučelja robota RI FB Inside /i ili priključci Speed-

Net ili vanjski senzor

(11) Priključak Ethernet

(12) Slijepi pokrov / druga (-) utičnica za struju s bajunetnim zaporom (opcija)

MIG/MAG masa za sustav za dodavanje žice

(13) priključak zaštitnog plina TIG

glavni magnetni ventil za plin

(14) slijepi pokrov / priključak pomoćnog plina

dodatni magnetni ventil za plin

(15) slijepi pokrov / drugi priključak SpeedNet (opcija) ili vanjski senzor (opci-

ja)

(16) slijepi pokrov / drugi priključak SpeedNet (opcija) ili vanjski senzor (opci-

ja)

(17)

iWave 300i – 500i izmjenična struja/DC

(17) Izmjenjivač izmjenične struje

(samo kod izvora struje iWave izmjenična struja/DC)

Prije instalacije i puštanja u pogon

Sigurnost

Namjenska upotreba

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

Izvor struje namijenjen je isključivo zavarivanju TIG postupkom, zavarivanju MIG/MAG postupkom i ručnom elektrolučnom zavarivanju. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Namjenska upotreba obuhvaća i

pridržavanje svih napomena iz uputa za upotrebu

pravilno provođenje inspekcijskih radova i radova na održavanju

Odredbe za postavljanje

Uređaj je ispitan prema stupnju IP zaštite 23, što podrazumijeva sljedeće:

zaštita od prodiranja krutih stranih tijela promjera većeg od Ø 12,5 mm (0,49

in.) zaštita od prskajuće vode do kuta od 60° na okomiti pravac

Sukladno stupnju zaštite IP23, uređaj se može postaviti i upotrebljavati na otvorenom prostoru. Potrebno je izbjegavati neposrednu vlagu (npr. uslijed kiše).

UPOZORENJE!

Opasnost od pada ili prevrtanja uređaja.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj postavite na ravnu, čvrstu podlogu tako da bude stabilan.

▶

Nakon montaže provjerite zategnutost svih vijčanih spojeva.

▶

Kanal za prozračivanje predstavlja bitan sigurnosni uređaj. Prilikom odabira mjesta postavljanja pripazite da rashladni zrak neometano može ulaziti ili izlaziti kroz ventilacijske otvore na prednjoj i stražnjoj strani uređaja. Prašina (npr. prilikom brušenja) koja pada, a koja vodi električnu energiju, ne smije biti izravno usisana u postrojenje.

Mrežni priključak

Uređaji su namijenjeni za mrežni napon koji je naveden na natpisnoj pločici.

Uređaji s nazivnim naponom od 3 x 575 V smiju se pokretati samo na tro-

faznim mrežama koje su uzemljene na nultoj točki. Ako mrežni kabel ili mrežni utikač nisu postavljeni na vašem modelu uređaja,

kvalificirano osoblje ih mora montirati u skladu s nacionalnim standardima. Osiguranje mrežnih vodova navedeno je u tehničkim podacima.

OPREZ!

Elektroinstalacije nedovoljnih dimenzija mogu dovesti do velike materijalne štete.

Mrežni kabel te njegovo osiguranje potrebno je postaviti u skladu s posto-

▶

jećom opskrbom struje. Vrijede tehnički podaci na označnoj pločici.

Generatorski pogon

Izvor struje prikladan je za upotrebu s generatorom.

Za dimenzioniranje potrebne snage generatora potrebna je maksimalna prividna snaga S

Maksimalna prividna snaga S

izvora struje.

1max

izvora struje za trofazne uređaje izračunava se

1max

na sljedeći način:

= I

1max

i U1 prema nazivnoj pločici uređaja ili tehničkim podacima

1max

Potrebna prividna snaga generatora S

1max

x U1 x √3

izračunava se prema sljedećoj empirijs-

GEN

koj formuli:

GEN

= S

1max

x 1,35

Ako se ne zavaruje punom snagom, moguće je koristiti manji generator.

VAŽNO! Prividna snaga generatora S vidne snage S

izvora struje!

1max

ne smije biti manja od maksimalne pri-

GEN

NAPOMENA!

Navedeni napon generatora ne smije ni u kom slučaju biti ispod ili iznad raspona tolerancije mrežnog napona.

Podaci o toleranciji mrežnog napona nalaze se u odjeljku „Tehnički podaci”.

Priključivanje mrežnog kabela

Općenito Ako nije priključen nijedan mrežni kabel, prije puštanja u pogon potrebno je mon-

tirati mrežni kabel koji odgovara naponu priključka. Na izvoru struje montirano je univerzalno vlačno rasterećenje za promjer kabela od 12 – 30 mm (0,47 – 1,18 in.).

Vlačna rasterećenja za ostale presjeke kabela potrebno je postaviti na odgovarajući način.

Sigurnost

Propisani mrežni kabel

UPOZORENJE!

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Radove koji su opisani u nastavku smije provoditi samo obučeno stručno os-

▶

oblje. Nužno je poštovati nacionalne standarde i smjernice.

▶

OPREZ!

Opasnost zbog nepropisno pripremljenog mrežnog kabela.

Posljedica mogu biti kratki spojevi i materijalna šteta.

Postavite kabelske završetke na sve fazne vodiče te zaštitni vodič mrežnog

▶

kabela s kojeg je skinuta izolacija.

Europa:

Izvor struje mrežni napon Mrežni kabel

iWave 300i /nc DC 3 x 400 V 3 x 460 V

H07RN-F 4G4 H07RN-F 4G4

iWave 300i /višenaponski/nc DC 3 x 200 – 230 V 3 x 400 - 575 V

iWave 300i /nc izmjenična struja/DC 3 x 400 V 3 x 460 V

iWave 300i /višenaponski/nc izmjenična struja/DC 3 x 200 – 230 V 3 x 400 - 575 V

iWave 400i /nc DC 3 x 400 V 3 x 460 V

iWave 400i /višenaponski/nc DC 3 x 200 – 230 V 3 x 400 - 575 V

H07RN-F 4G6 H07RN-F 4G4

H07RN-F 4G4 H07RN-F 4G4

H07RN-F 4G6 H07RN-F 4G4

H07RN-F 4G4 H07RN-F 4G4

H07RN-F 4G10 H07RN-F 4G4

Izvor struje mrežni napon Mrežni kabel

iWave 400i /nc izmjenična struja/DC 3 x 400 V 3 x 460 V

iWave 400i /višenaponski/nc izmjenična struja/DC 3 x 200 – 230 V 3 x 400 - 575 V

iWave 500i /nc DC 3 x 400 V 3 x 460 V

iWave 500i /višenaponski/nc DC 3 x 200 – 230 V 3 x 400 - 575 V

iWave 500i /nc izmjenična struja/DC 3 x 400 V 3 x 460 V

iWave 500i /višenaponski/nc izmjenična struja/DC 3 x 200 – 230 V 3 x 400 - 575 V

H07RN-F 4G4 H07RN-F 4G4

H07RN-F 4G10 H07RN-F 4G4

H07RN-F 4G4 H07RN-F 4G4

H07RN-F 4G10 H07RN-F 4G4

H07RN-F 4G4 H07RN-F 4G4

H07RN-F 4G10 H07RN-F 4G4

SAD i Kanada:

Izvor struje mrežni napon Mrežni kabel

iWave 300i /nc DC 3 x 400 V 3 x 460 V

iWave 300i /višenaponski/nc DC 3 x 200 – 230 V 3 x 400 – 575 V

iWave 300i /nc izmjenična struja/DC 3 x 400 V 3 x 460 V

iWave 300i /višenaponski/nc izmjenična struja/DC 3 x 200 – 230 V 3 x 400 - 575 V

iWave 400i /nc DC 3 x 400 V 3 x 460 V

iWave 400i /višenaponski/nc DC 3 x 200 – 230 V 3 x 400 – 575 V

4 x AWG 10 4 x AWG 10

4 x AWG 8 4 x AWG 10

4 x AWG 10 4 x AWG 10

4 x AWG 8 4 x AWG 10

4 x AWG 10 4 x AWG 10

4 x AWG 6 4 x AWG 10

iWave 400i /nc izmjenična struja/DC 3 x 400 V 3 x 460 V

4 x AWG 10 4 x AWG 10

Izvor struje

100 mm

3.9 inch min. 8 mm

min. 0.3 inch

min. 8 mm min. 0.3 inch

140 mm

5.5 inch

mrežni napon Mrežni kabel

iWave 400i /višenaponski/nc izmjenična struja/DC 3 x 200 – 230 V

4 x AWG 6 4 x AWG 10

3 x 400 – 575 V

iWave 500i /nc DC 3 x 400 V 3 x 460 V

4 x AWG 8 4 x AWG 8

iWave 500i /višenaponski/nc DC 3 x 200 – 230 V 3 x 400 – 575 V

4 x AWG 4 4 x AWG 8

iWave 500i /nc izmjenična struja/DC 3 x 400 V 3 x 460 V

4 x AWG 8 4 x AWG 8

iWave 500i /višenaponski/nc izmjenična struja/DC 3 x 200 – 230 V

4 x AWG 4 4 x AWG 8

3 x 400 – 575 V

Priključivanje mrežnog kabela kod nc izvora struje

150 mm

5.9 inch min. 8 mm

min. 0.3 inch

min. 8 mm min. 0.3 inch

170 mm

6.7 inch

GND - L1 - L2 - L3; 4x TX20, 1,5 Nm / 1.11 lb-ft

Priključivanje mrežnog kabela kod višenaponskih izvora struje

Skratite vlačno rasterećenje u skladu s vanjskim promjerom mrežnog kabela

VAŽNO! Pri uvlačenju mrežnog kabela pazite da kabelska zaštita ulazi u uređaj 5

– 10 mm preko vlačnog rasterećenja.

* Otpustite 4 vijka TX20, nemojte ih ukloniti

Pritisnite mrežni kabel u smjeru otvorene strane, tako da stezni vijak vlačnog rasterećenja postane dostupan.

9 10

Blokiranje i odblokiranje izvora struje s pomoću NFC ključa

Općenito NFC ključ = NFC kartica ili NFC priključak za ključeve

Izvor struje moguće je blokirati uz pomoć NFC ključa, primjerice kako bi se spriječio neželjeni pristup parametrima zavarivanja ili njihovo mijenjanje.

Blokiranje i odblokiranje izvodi se bez dodira na upravljačkoj ploči izvora struje.

Za blokiranje i odblokiranje izvora struje, izvor struje mora biti uključen.

Blokiranje i deblokiranje izvora struje s pomoću NFC ključa

Blokiranje izvora struje

Držite NFC ključ na području za očitavanje NFC ključeva

Na zaslonu se kratko prikazuje simbol ključa.

Na kraju se simbol ključa prikazuje u retku statusa.

Izvor struje sada je blokiran. Samo je parametre zavarivanja moguće pregledati i namjestiti uz pomoć okretnog gumba.

Ako se pozove blokirana funkcija, prikazuje se odgovarajuća poruka s napomenom.

Deblokiranje izvora struje

Držite NFC ključ na području za očitavanje NFC ključeva

Na zaslonu se nakratko prikazuje prekrižen simbol ključa.

Simbol ključa više se ne prikazuje u retku statusa. Sve funkcije izvora struje ponovno su na raspolaganju bez ograničenja.

NAPOMENA!

Dodatne informacije o zaključavanju izvora struje pronaći ćete u poglavlju „Standardne postavke – upravljanje / administracija” od stranice 225.

TIG

Komponente sustava

(8)

(9)

(1)

(2b)

(3)

(4)

(5)

(6)

(7)

(2a)

Komponente sustava

Napomene o rashladnom uređaju

(1) Rashladni uređaj (2a) izvor struje iWave DC (2b) izvor struje iWave izmjenična

struja/DC (3) Maseni kabel (4) kolica i držač za plinske boce (5) prihvatnik okretnog klina (6) jedinica za dodavanje hladne

žice (7) Gorionik za zavarivanje (8) daljinska upravljanja (9) nožna daljinska upravljanja

Za sljedeće primjene preporučuje se rashladni uređaj:

Gorionik za zavarivanje JobMaster TIG

Robotski pogon

Pakete crijeva duže od 5 m

TIG AC zavarivanje

Općenita zavarivanja u višim rasponima snage

Dodatne komponente sustava (bez slike):

Dovod hladne žice

MIG/MAG sustav za dodavanje

žice Gorionik za zavarivanje za

MIG/MAG Prihvatnik s dvije glave

Povezni paketi crijeva

Paketi produžnih crijeva

Sučelje robota

Opskrba rashladnog uređaja strujom vrši se preko izvora struje. Ako se mrežni prekidač izvora struje prebaci u položaj - I -, rashladni uređaj je spreman za rad. Ostale informacije o rashladnom uređaju možete pronaći u uputama za rad rashladnog uređaja.

Minimalna oprema sustava za zavarivanje TIG postupkom

Minimalna oprema sustava za zavarivanje TIG AC postupkom

Minimalna oprema sustava za zavarivanje TIG DC postupkom

izvor struje iWave izmjenična struja/DC

Maseni kabel

Tijelo gorionika za TIG

Opskrba zaštitnim plinom s regulatorom tlaka plina

Dodatni materijal ovisno o primjeni

Izvor struje

Maseni kabel

Tijelo gorionika za TIG

Opskrba zaštitnim plinom s regulatorom tlaka plina

Dodatni materijal ovisno o primjeni

TIG postupci zavarivanja

TIG DynamicWire

U slučaju TIG DynamicWire mjeri se napon između izratka i žice za zavarivanje, čime se dodavanje žice može aktivno regulirati. Brzina žice automatski se prilagođava jakosti struje, duljini električnog luka, vrsti šava ili razmaku koji treba premostiti

TIG DynamicWire funkcionira u pogonu Synergic. Nije potrebno odvojeno namještati struju i sustav za dodavanje žice. Brzinu žice možete optimizirati s pomoću procesnog parametra „TIG korekcija žice”.

S pomoću paketa za zavarivanje TIG DynamicWire na raspolaganju su karakteristične krivulje za najčešće dodatne materijale.

Stavljanje u pogon

Sigurnost

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶ ▶

▶

Opasnost od električne struje uslijed prašine u uređaju koja provodi električnu energiju.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶

Općenito Stavljanje u pogon izvora struje za zavarivanje TIG postupkom opisano je na te-

melju ručne, vodom hlađene TIG primjene.

UPOZORENJE!

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

UPOZORENJE!

Uređaj smije raditi samo kad je montiran filtar za zrak. Filtar za zrak predstavlja bitni sigurnosni uređaj za postizanje IP zaštite IP 23.

Sljedeće bi vam slike trebale pružiti pregled o sastavu pojedinačnih komponenti sustava. Podrobne informacije o pojedinačnim radnim koracima pronađite u odgovarajućim uputama za upotrebu komponenti sustava.

Postavljanje

komponenti sustava (pregled)

NAPOMENA!

Podrobne informacije o montaži i priključivanju komponenti sustava možete pronaći u odgovarajućim uputama za upotrebu komponenti sustava.

izvori struje iWave DC

izvori struje iWave izmjenična struja/DC

Priključivanje

boce za plin

UPOZORENJE!

Opasnost od teških tjelesnih ozljeda i materijalne štete zbog pada boca za plin.

Boce za plin postavite na ravnu i čvrstu podlogu tako da su stabilne!

▶

Osigurajte boce za plin od prevrtanja: pričvrstite sigurnosni remen u visini

▶

gornjeg dijela boce za plin! Nikad nemojte pričvršćivati sigurnosni remen na grlo boce!

▶

Pridržavajte se sigurnosnih propisa proizvođača boca za plin!

▶

Postavite bocu za plin na dno koli-

ca Bocu za plin pomoću remena boce

na gornjem dijelu boce (ali ne na grlu boce) osigurajte od prevrtanja

uklonite zaštitnu kapicu boce za

plin Kratko otvorite ventil boce za plin

kako biste uklonili prljavštinu koja se nalazi okolo

NAPOMENA!

Provjerite brtvu na regulatoru tlaka

plina Zavrnite i pritegnite regulator tlaka

plina na boci za plin

Pri upotrebi tijela gorionika za TIG s ugrađenim priključkom zaštitnog plina:

Crijevom za plin povežite regulator

tlaka plina i priključak zaštitnog plina na stražnjoj strani izvora struje

Zategnite spojnu maticu crijeva za

plin

Pri upotrebi tijela gorionika za TIG bez ugrađenog priključka zaštitnog plina:

Crijevo za plin tijela gorionika za

TIG priključite na regulator tlaka plina

Gorionik za zavarivanje spojite na izvor struje i rashladni uređaj

Priključak zaštitnog plina pri upotrebi rashladnog uređaja MultiControl (MC) opisan je u uputama za upotrebu rashladnog uređaja.

NAPOMENA!

Ne upotrebljavajte čiste volframove elektrode za TIG DC izvore struje (boja za označavanje: zelena).

NAPOMENA!

Prije svakog stavljanja u pogon:

provjerite brtveni prsten na priključku gorionika za zavarivanje,

▶

provjerite razinu rashladnog sredstva!

▶

gorionik za zavarivanje opremite prema pripadajućim uputama za upotrebu

VAŽNO! Tijekom zavarivanja u pravil-

nim vremenskim razmacima provjeravajte protok rashladnog sredstva.

uspostavite uzemljenje s izratkom

NAPOMENA!

Kod uspostavljanja uzemljenja obratite pozornost na sljedeće:

Za svaki izvor struje upotrijebite zasebni maseni kabel

▶

Paket crijeva za gorionik za zavarivanje i maseni kabel trebaju što duže biti

▶

što bliže jedan drugome Kabele strujnog kruga zavarivanja koji pripadaju pojedinačnim izvorima struje

▶

nužno je međusobno prostorno razdvojiti Nije dopušteno paralelno spajanje više masenih kabela;

▶

ako nije moguće izbjeći paralelno spajanje, potrebno je zajamčiti minimalan razmak od 30 cm između kabela pojedinačnih strujnih krugova zavarivanja Maseni kabel treba biti što kraći, treba predvidjeti velik poprečni rez

▶

Nije dopušteno križanje masenog kabela

▶

Potrebno je izbjegavati stavljanje feromagnetskih materijala između masenog

▶

kabela i poveznog paketa crijeva Nemojte namotavati dugačke masene kabele – učinak svitka!

▶

Dugačke masene kabele položite u obliku omče

Maseni kabel nemojte polagati u željezne cijevi, metalne kabelske jarke ili

▶

čelične traverze, izbjegavajte kanale za kabele; (neće doći do problema zbog polaganja plus kabela i masenog kabela u jednu željeznu cijev) U slučaju više masenih kabela potrebno je što je više moguće razdvojiti točke

▶

uzemljenja komponente i ne dopustiti križanje strujnih puteva u okviru pojedinačnih električnih lukova. Nužna je upotreba kompenziranih poveznih paketa crijeva (povezni paketi cri-

▶

jeva s integriranim masenim kabelom)

prebacite mrežni prekidač u položaj - O -

Ostale radnje Za sustav dodavanja hladne žice za TIG

Montiranje potrebnih komponenti za zavarivanje TIG postupkom na kolica

(npr. prihvatnik okretnog klina itd.) Priključivanje upravljačkog voda na sustav za dodavanje žice

Priključivanje upravljačkih vodova na priključak TIG Multi Connector (TMC)

na prednjoj strani izvora struje

Samo ako na sustavu za dodavanje žice postoji opcija OPT/i CWF TIG Multi

Connector (TMC) gorionik za zavarivanje: povežite sustav za dodavanje žice s pomoću poveznog paketa crijeva s izvorom struje

Montiranje sustava dovoda hladne žice na tijelo gorionika za TIG

Priključivanje crijeva za dovod žice na sustav za dodavanje žice

U sustav za dodavanje žice umetnite odgovarajuće valjke za dovod koji odgo-

varaju primjeni TIG postupka Na gorionik za zavarivanje montirajte potrošne dijelove koji odgovaraju prim-

jeni TIG postupka Kolut za žicu ili kolut u obliku košare s adapterom koluta u obliku košare um-

etnite u sustav za dodavanje žice

NAPOMENA!

Detalji o montaži ili priključku TIG komponenti nalaze se u uputama za ugradnju i upotrebu određenih komponenti sustava.

Spojite izvor struje na strujnu mrežu i uključite uređaj

Uvlačenje žice za zavarivanje

Namjestite kontaktni pritisak

Namještanje kočnice

Provođenje R/L usklađivanja

Pojedinosti potražite od stranice 106.

Načini rada pri TIG zavarivanju

(1) (2) (3)

(4) (5)

Sigurnost

Simboli i objašnjenje

UPOZORENJE!

Opasnost od nepravilnog rukovanja.

Mogućnost ozbiljnih tjelesnih ozljeda i materijalne štete.

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem

▶

pročitate ove upute za upotrebu. Funkcije opisane u nastavku provedite tek nakon što temeljito i s razumije-

▶

vanjem pročitate upute za upotrebu komponenti sustava, a osobito sigurnosne propise!

Podatke o namještanju, području postavljanja i mjernim jedinicama dostupnih parametara pronađite u odjeljku „Izbornik postavki”.

(1) Tipku gorionika povucite unatrag i držite (2) Otpustite tipku gorionika (3) Nakratko povucite natrag tipku gorionika (< 0,5 s)

(4) Tipku gorionika pritisnite prema naprijed i držite (5) Otpustite tipku gorionika

GPr Predtok plina

SPt Vrijeme točkanja (SPt)

Početna struja:

pažljivo zagrijavanje s malom strujom zavarivanja kako bi se ispravno pozicionirao dodatni materijal

Završna struja:

za sprječavanje pregrijavanja osnovnog materijala na jednom mjestu zbog akumulacije topline na kraju zavarivanja. Sprječava se moguć neuspjeh zavarenog šava.

Up-Slope:

kontinuirano podizanje početne struje na glavnu struju (struju zavarivanja) I

Down-Slope:

DOWN

kontinuirano smanjenje struje zavarivanja na konačnu struju

GPo

GPr t

DOWN

GPr

DOWN

GPo

Glavna struja (struja zavarivanja):

ravnomjeran dovod temperature u osnovni materijal koji je zagrijan predgrijavanjem

2-taktni pogon

Padajuća struja:

međuopadanje struje zavarivanja za sprečavanje pregrijavanja osnovnog materijala na jednom mjestu

GPO Naknadni protok plina

Zavarivanje: Tipku gorionika povucite unatrag i držite

Kraj zavarivanja: Otpustite tipku gorionika

2-taktni pogon

4-taktni pogon

Početak zavarivanja s početnom strujom IS: Tipku gorionika povucite unatrag

i držite Zavarivanje s glavnom strujom I1: Otpustite tipku gorionika

Spuštanje na završnu struju IE: Tipku gorionika povucite unatrag i držite

Kraj zavarivanja: Otpustite tipku gorionika

4-taktni pogon

*) Međuopadanje

U slučaju međuopadanja, struja zavarivanja spušta se tijekom faze glavne struje

GPr

down

GPo

na postavljenu padajuću struju I-2.

Za aktivaciju međuopadanja pritisnite tipku gorionika prema naprijed i držite

za nastavak punjenja glavne struje otpustite tipku gorionika

Posebni 4-taktni pogon: Varijanta 1

Međuopadanje na postavljenu padajuću struju I2 pokreće se kratkim povlačenjem tipke gorionika unatrag. Nakon ponovnog kratkog povlačenja tipke gorionika un-

atrag glavna struja I1 ponovno je na raspolaganju.

Posebni 4-taktni pogon: Varijanta 1

Varijanta 1 posebnog 4-taktnog pogona aktivira se sljedećom postavkom parametra zavarivanja:

Parametri postupka / Općenito / 2-taktne postavke

Vrijeme početne struje = isključeno

Vrijeme završne struje = isključeno

Parametri postupka / Općenito / 4-taktne postavke

Padajuća struja Slope 1 = isključeno

Padajuća struja Slope 2 = isključeno

Parametri postupka / Način paljenja i način rada / Postavke načina rada

I2 s pomoću tipke gorionika = uključeno

Funkcija tipke padajuće struje = I2

Posebni 4-taktni

GPr

down

GPo

pogon: Varijanta 2

Međuopadanje u varijanti 2 pokreće se i preko postavljenih vrijednosti padajuće struje Slope 1/2:

Pritisnite tipku gorionika prema naprijed i držite: struja zavarivanja kontinui-

rano opada preko postavljene padajuće struje Slope 1 do vrijednosti za postavljenu padajuću struju I2. Padajuća struja I2 zadržava se do otpuštanja tipke

gorionika. Nakon otpuštanja tipke gorionika: struja zavarivanja raste preko postavljene

padajuće struje Slope 2 na glavnu struju I1.

Posebni 4-taktni pogon: Varijanta 2

Varijanta 2 posebnog 4-taktnog pogona aktivira se sljedećom postavkom parametra zavarivanja:

Parametri postupka / Općenito / 2-taktne postavke

Vrijeme početne struje = isključeno

Vrijeme završne struje = isključeno

Parametri postupka / Općenito / 4-taktne postavke

Padajuća struja Slope 1 = uključeno

Padajuća struja Slope 2 = uključeno

Parametri postupka / Način paljenja i način rada / Postavke načina rada

I2 s pomoću tipke gorionika = isključeno

Funkcija tipke padajuće struje = I2

Posebni 4-taktni

GPr

GPo

pogon: Varijanta 3

Međuopadanje struje zavarivanja u varijanti 3 pokreće se pritiskanjem prema naprijed i držanjem tipke gorionika. Nakon otpuštanja tipke gorionika glavna struja I1 ponovno je na raspolaganju.

Povlačenjem tipke gorionika unatrag odmah nastupa kraj zavarivanja, bez faze DownSlope i konačne struje.

Posebni 4-taktni pogon: Varijanta 3

Varijanta 3 posebnog 4-taktnog pogona aktivira se sljedećom postavkom parametra zavarivanja:

Parametri postupka / Općenito / 2-taktne postavke

Vrijeme početne struje = isključeno

Vrijeme završne struje = 0,01 s

Parametri postupka / Općenito / 4-taktne postavke

Padajuća struja Slope 1 = isključeno

Padajuća struja Slope 2 = isključeno

Parametri postupka / Način paljenja i način rada / Postavke načina rada

I2 s pomoću tipke gorionika = isključeno

Funkcija tipke padajuće struje = I2

Posebni 4-taktni

GPr

down

GPo

pogon: Varijanta 4

Početak zavarivanja i zavarivanje: Kratko povucite tipku gorionika pa je otpus-

tite: struja zavarivanja raste od početne struje IS preko postavljenog parametra UpSlope na glavnu struju I1. Međuopadanje pritiskom prema naprijed i držanjem tipke gorionika

nakon otpuštanja tipke gorionika unatrag glavna struja I1 ponovno je na ras-

polaganju Kraj zavarivanja: kratko povucite natrag pa otpustite tipku gorionika

Posebni 4-taktni pogon: Varijanta 4

Varijanta 4 posebnog 4-taktnog pogona aktivira se sljedećom postavkom parametra zavarivanja:

Parametri postupka / Općenito / 2-taktne postavke

Vrijeme početne struje = uključeno

Vrijeme završne struje = uključeno

Parametri postupka / Općenito / 4-taktne postavke

Padajuća struja Slope 1 = isključeno

Padajuća struja Slope 2 = isključeno

Parametri postupka / Način paljenja i način rada / Postavke načina rada

I2 s pomoću tipke gorionika = isključeno

Funkcija tipke padajuće struje = I2

Posebni 4-taktni

GPr t

down

GPo

I1 >

I1 <

pogon: Varijanta 5

Varijanta 5 omogućuje povećanje i smanjenje struje zavarivanja bez Up/Down gorionika za zavarivanje.

Što dulje se tipka gorionika pritišće prema naprijed, to se više povećava struja

zavarivanja (do maksimuma). Nakon otpuštanja tipke gorionika struja zavarivanja ostaje konstantna.

Što dulje se tipka gorionika ponovno pritišće prema naprijed, to se više sman-

juje struja zavarivanja.

Posebni 4-taktni pogon: Varijanta 5

Varijanta 5 posebnog 4-taktnog pogona aktivira se sljedećom postavkom parametra zavarivanja:

Parametri postupka / Općenito / 2-taktne postavke

Vrijeme početne struje = isključeno

Vrijeme završne struje = isključeno

Parametri postupka / Općenito / 4-taktne postavke

Padajuća struja Slope 1 = isključeno

Padajuća struja Slope 2 = isključeno

Parametri postupka / Način paljenja i način rada / Postavke načina rada

I2 s pomoću tipke gorionika = isključeno ili uključeno

Funkcija tipke padajuće struje = I1

Posebni 4-taktni

GPr

down

GPo

< 0,5 s

> 0,5 s

pogon: Varijanta 6

Početak zavarivanja s početnom strujom IS i funkcijom UpSlope: Tipku gorio-

nika povucite unatrag i držite Međuopadanje na I2 i zamjena s I2 nazad na glavnu struju I1: kratko pritiskan-

je (< 0,5 s) i otpuštanje tipke gorionika Dovršetak postupka zavarivanja: dugi pritisak (> 0,5 s) i otpuštanje tipke go-

rionika.

Postupak se automatski završava nakon faze DownSlope i faze završne struje.

Ako se tijekom faze DownSlope ili faze završne struje kratko pritisne (< 0,5 s) pa otpusti tipka gorionika, započinje UpSlope sve do glavne struje i postupak zavarivanja se nastavlja.

Posebni 4-taktni pogon: Varijanta 6

Varijanta 6 posebnog 4-taktnog pogona aktivira se sljedećom postavkom parametra zavarivanja:

Parametri postupka / Općenito / 2-taktne postavke

Vrijeme početne struje = isključeno

Vrijeme završne struje = uključeno

Parametri postupka / Općenito / 4-taktne postavke

Padajuća struja Slope 1 = isključeno

Padajuća struja Slope 2 = isključeno

Parametri postupka / Način paljenja i način rada / Postavke načina rada

I2 s pomoću tipke gorionika = uključeno

Funkcija tipke padajuće struje = I2

Točkasto zavari-

GPr

DOWN

SPt

GPo

vanje

Zavarivanje: kratko povucite natrag tipku gorionika

Trajanje zavarivanja odgovara vrijednosti koja je unesena za parametar postavljanja vremena točkanja (SPt). prijevremeni prekid postupka zavarivanja: ponovno povucite natrag tipku go-

rionika

Zavarivanje TIG postupkom

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

Zavarivanje TIG postupkom

OPREZ!

Opasnost od tjelesnih ozljeda i materijalne štete uslijed električnog udara.

Čim se mrežni prekidač prebaci u položaj - I -, volframova je elektroda gorionika za zavarivanje pod naponom.

Pripazite da volframove elektrode ne dodiruju osobe ni dijelove koji provode

▶

električnu struju ili su uzemljeni (npr. kućište, itd.)

Prebacite mrežni prekidač u položaj - I -

Odaberite „Postupak zavarivanja”

Odaberite „Postupak”

Prikazuje se pregled dostupnih postupaka zavarivanja.

Odaberite „TIG” ili „hladna žica za TIG ili „DynamicWire”

Odaberite „Način rada”

Prikazuje se pregled načina rada.

Odaberite željeni način rada

Samo u slučaju primjene za hladnu žicu i DynamicWire:

odaberite „Dodatni materijal“ i namjestite.

Odaberite „TIG zavarivanje”

Prikazat će se parametri zavarivanja TIG postupka.

Okrenite okretni gumb (ili dotaknite simbol parametra u traci s pokazatelji-

ma): Odabir parametara Pritisnite okretni gumb

Vrijednost parametra bit će istaknuta plavom bojom i sada se može promijeniti.

Okretanje okretnog gumba: izmijenite vrijednost parametra

Za postavke specifične za korisnika ili primjenu na sustavu za zavarivanje po

potrebi namjestite parametre postupka Otvorite ventil na boci plina

Pritisnite tipku za provjeru plina

Uslijedit će testni protok plina u trajanju od najviše 30 sekundi. Ponovnim pritiskom postupak se prijevremeno zaustavlja.

Okrećite vijak za namještanje na donjoj strani regulatora tlaka dok manome-

tar ne prikaže željenu količinu plina Pokretanje postupka zavarivanja (paljenje električnog luka)

NAPOMENA!

Parametre namještene na komponenti sustava poput sustava za dodavanje žice ili daljinskog upravljanja možda nije moguće mijenjati na upravljačkoj ploči izvora struje.

Parametri zavarivanja za zavarivanje TIG

Izmje-

Parametri zavarivanja TIG postupkom izmjeničnom strujom nična struja DC- Parametri zavarivanja TIG DC- postupkom

Početna struja (izmjenična struja / DC-)

Početna struja: 2-taktni pogon | 4-taktni pogon

Raspon postavke: 0 – 200 % (od glavne struje) Tvornička postavka: 50 %

VAŽNO! Početna struja odvojeno se pohranjuje za zavarivanje TIG izmjeničnom strujom i zavarivanje TIG DC-.

UpSlope (izmjenična struja / DC-)

UpSlope: 2-taktni pogon i točkasto zavarivanje | 4-taktni pogon

Raspon postavke: off (Isključeno); / 0,1 – 30,0 s Tvornička postavka: 0,5 s

VAŽNO! Pohranjena vrijednost UpSlope vrijedi za načine rada 2-taktni pogon i 4taktni pogon.

Glavna struja I1 (izmjenična struja / DC-)

Slope1 Slope2

I

I < 100 %

I > 100 %

Slope1

Slope2

Glavna struja: 2-taktni pogon i točkasto zavarivanje | 4-taktni pogon

Raspon postavke: iWave 300i DC, iWave 300i izmjenična struja/DC: 3 – 300 A iWave 400i DC, iWave 400i izmjenična struja/DC: 3 – 400 A iWave 500i DC, iWave 500i izmjenična struja/DC: 3 – 500 A Tvornička postavka: –

VAŽNO! Kod gorionika za zavarivanje s funkcijom Up/Down tijekom praznog hoda uređaja može se odabrati cijeli raspon postavke.

Padajuća struja I2 (izmjenična struja / DC-)

samo u 4-taktnom pogonu

Padajuća struja I2 < Glavna struja I1 | Padajuća struja I2 > Glavna struja I

Raspon postavke: 0 – 250 % (od glavne struje I1) Tvornička postavka: 50 %

I2 < 100 % kratkotrajna, prilagođena redukcija struje zavarivanja

(primjerice, pri izmjeni žice za zavarivanje tijekom postupka zavarivanja)

I2 > 100 % kratkotrajno, prilagođeno povećanje struje zavarivanja

(primjerice, za prevarivanje točaka pripajanja većom snagom)

Vrijednosti za Slope1 i Slope2 mogu se namjestiti u parametrima postupka.

DownSlope (izmjenična struja / DC-)

DownSlope: 2-taktni pogon i točkasto zavarivanje | 4-taktni pogon

Raspon postavke: off (Isključeno); / 0,1 – 30,0 s Tvornička postavka: 1,0 s

VAŽNO! Pohranjena vrijednost DownSlope vrijedi za načine rada 2-taktni pogon i 4-taktni pogon.

Završna struja (izmjenična struja / DC-)

Završna struja: 2-taktni pogon i točkasto zavarivanje | 4-taktni pogon

Raspon postavke: 0 – 100 % (od glavne struje) Tvornička postavka: 30 %

Ravnoteža izmjenične struje (izmjenična struja)

t (s)

I (A)

35% 50% 15%

DC- AC

samo kod iWave izmjenična struja/DC

Ravnoteža = 15 % Ravnoteža = 35 %

Ravnoteža = 50 %

Raspon postavke: 15 – 50 % Tvornička postavka: 35 %

15: najviši kapacitet taljenja, najniži učinak čišćenja

50: najviši učinak čišćenja, najniži kapacitet taljenja

Učinak ravnoteže na protok struje:

Promjer elektrode (izmjenična struja / DC-)

Raspon postavke: isključeno; 1,0 – 6,4 mm Tvornička postavka: 2,4 mm

Način rada kalota (izmjenična struja)

(2)(1)

samo kod iWave izmjenična struja/DC

Raspon postavke: isključeno/uključeno Tvornička postavka: isključeno

isključeno Funkcija za automatsko stvaranje kapica je deaktivirana

uključeno Na početku zavarivanja stvara se optimalna kalota za uneseni promjer volframove elektrode. Nakon toga se funkcija za automatsko stvaranje kapica vraća u početno stanje i deaktivira.

(1)... prije paljenja (2)... nakon paljenja

Način rada kalota mora se zasebno aktivirati za svaku volframovu elektrodu.

NAPOMENA!

Funkcija za automatsko stvaranje kapica nije potrebna ako je na volframovoj elektrodi stvorena dovoljno velika kalota.

Polaritet (izmjenična struja)

samo kod iWave izmjenična struja/DC

UPOZORENJE!

Opasnost zbog postojećeg potencijala zavarivanja kod opcije MultiProzess-PRO izvora struje i kod postojećeg dodavanja žice s dvije glave WF 25i Dual!

Posljedica mogu biti teške ozljede i materijalna šteta.

Odvojite dodavanje žice s dvije glave od sustava za zavarivanje prije nam-

▶

ještanja polariteta na AC!

Raspon postavke: DC- / AC Tvornička postavka: DC-

Polaritet

NAPOMENA!

Pod Standardne postavke / Prikaz / Postavljanje prikaza parametra parametrima zavarivanja mogu se dodati dodatni parametri.

Pojedinosti potražite od stranice 212.

▶

Paljenje električnog luka

Općenito Za optimalan tijek paljenja pri TIG zavarivanju izmjeničnom strujom, izvori struje

TIG izmjenična struja/DC uzimaju u obzir:

promjer volframove elektrode

trenutačnu temperaturu volframove elektrode ovisno o trajanju prethodnog

zavarivanja i pauze

Paljenje električnog luka visokom frekvencijom (VF paljenje)

OPREZ!

Opasnost od ozljeda zbog šoka uslijed električnog udara

Iako uređaji tvrtke Fronius zadovoljavaju sve relevantne norme, visokofrekvencijsko paljenje može u određenim okolnostima prenijeti bezopasan, ali osjetan električni udar.

Nosite propisanu zaštitnu odjeću, posebice rukavice!

▶

Upotrebljavajte samo prikladne, potpuno očuvane i neoštećene TIG pakete

▶

crijeva! Nemojte raditi u vlažnom ili mokrom radnom okruženju!

▶

Budite posebno oprezni pri radu na skelama, radnim platformama, u prinud-

▶

nim položajima, na uskim, teško dostupnim ili izloženim mjestima!

VF paljenje aktivirano je kad se pod Parametri postupka / Parametri paljenja parametar postavljanja VF paljenja postavi na „uključeno”. Na zaslonu u retku statusa svijetli prikaz VF paljenje.

Za razliku od paljenja putem dodira, pri VF paljenju ne postoji rizik od onečišćenja volframove elektrode i izratka.

Postupak VF paljenja:

Postavite mlaznicu za plin na mjes-

to paljenja, tako da između volframove elektrode i izratka bude oko 2 do 3 mm (od 5/64 do 1/8 in) razmaka.

Povećajte nagib gorionika za zava-

rivanje i aktivirajte tipku gorionika prema odabranom načinu rada

Električni luk pali se bez dodirivanja izratka.

Nagnite gorionik za zavarivanje u

normalan položaj Provedite zavarivanje

Paljenje dodirom Ako je parametar postavki VF paljenja postavljen na „isključeno”, VF paljenje je

deaktivirano. Paljenje električnog luka izvodi se dodirivanjem izratka volframovom elektrodom.

Postupak za paljenje električnog luka putem paljenja dodirom:

Postavite mlaznicu za plin na mjes-

to paljenja, tako da između volframove elektrode i izratka bude oko 2 do 3 mm (od 5/64 do 1/8 in.) razmaka

aktivirajte tipku gorionika

Protječe zaštitni plin

Gorionik za zavarivanje polako

uspravljajte dok volframova elektroda ne dodirne izradak

Podignite gorionik za zavarivanje i

pomaknite ga u normalni položaj

Električni luk gori.

Provedite zavarivanje

Paljenje električnog luka na dodir s pomoću visoke frekvencije (Touch HF)

OPREZ!

Opasnost od ozljeda zbog šoka uslijed električnog udara

Iako uređaji tvrtke Fronius zadovoljavaju sve relevantne norme, visokofrekventno paljenje može u određenim okolnostima prenijeti bezopasan, ali osjetan električni udar.

Nosite propisanu zaštitnu odjeću, posebice rukavice!

▶

Upotrebljavajte samo prikladne, potpuno očuvane i neoštećene TIG pakete

▶

crijeva! Nemojte raditi u vlažnom ili mokrom radnom okruženju!

▶

Budite posebno oprezni pri radu na skelama, radnim platformama, u prinud-

▶

nim položajima, na uskim, teško dostupnim ili izloženim mjestima!

Postupak zavarivanja počinje kratkim dodirivanjem izratka volframovom elektrodom. Visokofrekvencijsko paljenje započinje nakon isteka postavljenog vremena odgode VF paljenja.

Preopterećenje elektrode

Kod preopterećenja volframove elektrode može doći do odvajanja materijala na elektrodi, čime prljavština može dospjeti u posudu za taljenje.

Kod preopterećenja volframove elektrode svijetli prikaz „Elektroda preopterećena” na statusnoj traci upravljačke ploče. Prikaz „Elektroda preopterećena” ovisi o postavljenom promjeru elektrode i o postavljenoj struji zavarivanja.

Kraj zavarivanja

završite zavarivanje prema postavljenom načinu rada otpuštanjem tipke go-

rionika Pričekajte da protekne namješteno vrijeme naknadnog protoka plina, držite

gorionik u položaju nad završetkom zavarenog spoja.

TIG posebne funkcije

(1)

I [A]

t [s]

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Funkcija isteka

Izvor struje raspolaže funkcijom isteka vremena paljenja.

vremena paljenja

Ako se pritisne tipka gorionika, odmah započinje predprotok plina. Nakon toga započinje postupak paljenja. Ako se unutar vremenskog trajanja postavljenog u parametrima paljenja ne stvori električni luk, izvor struje sâm se isključuje.

Namještanje parametra isteka vremena paljenja opisano je u poglavlju Parametri postupka / Postavke paljenja i načina rada od stranice 99.

TIG pulsiranje Struja zavarivanja koja je namještena na početku zavarivanja ne pruža uvijek

prednosti za cijeli postupak zavarivanja:

u slučaju premale jakosti struje osnovni se materijal ne tali dovoljno

u slučaju pregrijavanja postoji opasnost da tekući materijal iscuri iz posude za

taljenje.

Pomoć pri tome pruža funkcija TIG pulsiranje (zavarivanje TIG postupkom s pulsirajućom strujom zavarivanja): niska osnovna struja (2) raste nakon strmog porasta na znatno višu pulsirajuću struju i ovisno o postavljenom vremenu Duty cycle (5) ponovno pada na osnovnu struju (2). Pri zavarivanju TIG pulsiranjem brzo se tope mali dijelovi mjesta zavarivanja koji se zatim ponovno brzo stvrdnjavaju. Kod ručnih primjena pri TIG pulsiranju žica za zavarivanje dodaje se u maksimalnoj fazi struje (moguće je samo u niskom frekvencijskom području od 0,25 do 5 Hz). Više pulsirajuće frekvencije uglavnom se primjenjuju u automatskom načinu rada i služe pretežno stabilizaciji električnog luka.

TIG pulsiranje primjenjuje se za zavarivanje čeličnih cijevi u prinudnim položajima ili pri zavarivanju tankih limova.

Funkcioniranje TIG pulsiranja pri odabranom postupku zavarivanja TIG DC:

TIG pulsiranje – tok struje zavarivanja

Legenda: (1) Glavna struja, (2) Osnovna struja, (3) Početna struja, (4) UpSlope, (5) Pulsirajuća frekvencija *) (6) Dutycycle, (7) DownSlope, (8) Završna struja

*) (1/F-P = vremenski razmak između dvaju impulsa)

I [A]

t [s]

(1)

(2)

(3)

(4)

(5)

(6)

Funkcija pripajanja

Za postupak zavarivanja TIG DC na raspolaganju je funkcija pripajanja.

Čim se pod Parametrima postupka / Postavljanje TIG DC postavi vrijeme trajanja za parametar Pripajanje (4), načinima rada 2-taktni pogon i 4-taktni pogon dodijeljena je funkcija pripajanja. Tijek načina rada ostaje nepromijenjen. Na zaslonu u retku statusa svijetli prikaz Pripajanje (TAC):

Tijekom tog vremena dostupna je pulsirajuća struja zavarivanja koja optimizira sjedinjavanje posude za taljenje tijekom pripajanja dvaju sastavnih dijelova.

Funkcioniranje funkcije pripajanja pri postupku zavarivanja TIG DC:

Funkcija pripajanja – tok struje zavarivanja

Legenda: (1) Glavna struja, (2) Početna struja, (3) UpSlope, (4) Trajanje pulsirajuće struje zavarivanja za postupak pripajanja, (5) DownSlope, (6) Završna struja

NAPOMENA!

Za pulsirajuću struju zavarivanja vrijedi:

Izvor struje automatski regulira parametar pulsiranja ovisno o namještenoj glavnoj struji (1). Parametri pulsiranja ne moraju se namjestiti.

Pulsirajuća struja zavarivanja započinje

nakon isteka faze početne struje (2)

s UpSlope fazom (3)

Ovisno o postavljenom trajanju pripajanja, pulsirajuća struja zavarivanja može se zadržati do faze završne struje (6), uključujući i tu fazu (TIG DC parametar Pripajanje (4) postavljen na „uključeno”).

Nakon isteka vremena pripajanja dalje se zavaruje konstantnom strujom zavarivanja, namješteni parametri pulsiranja po potrebi stoje na raspolaganju.

CycleTIG Za postupak zavarivanja TIG DC na raspolaganju stoji postupak zavarivanja u in-

tervalima CycleTIG. Pritom na rezultat zavarivanja utječu i njime upravljaju različite kombinacije parametara.

Značajne prednosti postupka CycleTIG jednostavna su kontrola posude za taljenje, ciljani unos topline i manje boja prilikom žarenja.

CycleTIG varijacije

CycleTIG + niska osnovna struja

Za zavarivanja u prinudnim položajima, za nanose na rubovima i orbitalno za-

varivanje vrlo prikladno za spojeve debelog i tankog lima

Savršen oblik zavarenog šava

VF paljenje samo pri početku zavarivanja

Dugo trajanje elektrode

Dobro vladanje posudom za taljenje

Ciljani unos topline

CycleTIG + RPI = uključeno + osnovna struja = isključeno

Za popravke (primjerice nanosi na rubovima)

Ciljani unos topline

Najveća prednost u kombinaciji s postavkom paljenja VF paljenje = touch VF

VF paljenje u svakom ciklusu (!)

Jako kratko trajanje elektrode (!)

Preporuka: iWave izmjenična struja/DC s postavkom paljenja Reversed Polarity Ignition (RPI) = auto

CycleTIG + pripajanje

Za pripajanje tankih limova, orbitalne primjene i za spojeve debelog i tankog

lima VF paljenje samo pri početku zavarivanja

Dugo trajanje elektrode

Dobro vladanje posudom za taljenje

Ciljani unos topline

Izvrsna optika šava

Funkcija pripajanja generira automatsku postavku impulsa

CycleTIG + impuls

CycleTIG se može upotrijebiti individualno sa svim postavkama impulsa. To omogućuje impulse u fazi jake i slabe struje.

Za pripajanje tankih limova i za primjene navarivanja

za spojeve debelog i tankog lima

VF paljenje samo pri početku zavarivanja

Dugo trajanje elektrode

Dobro vladanje posudom za taljenje

Ciljani unos topline

Izvrsna optika šava

moguće su individualne postavke impulsa

Još parametara za namještanje

Parametri postupka TIG

TIG parametri postupka

Parametri postupka za TIG Puls

TIG parametri postupka:

TIG Puls, izmjenična struja, općenito, način paljenja i način rada, CycleTIG, postavljanje dodavanja žice, plin, R/L usklađivanje

Parametri postupka za komponente i nadzor, pogledajte stranicu 194.

Pripajanje

Funkcija pripajanja – trajanje pulsirajuće struje zavarivanja na početku postupka pripajanja

isključeno / 0,1 – 9,9 s / uključeno Tvornička postavka: isključeno

isključeno Funkcija pripajanja isključena

0,1 – 9,9 s Namješteno vrijeme počinje fazom UpSlope. Nakon isteka namještenog vremena dalje se zavaruje konstantnom strujom zavarivanja, namješteni parametri pulsiranja po potrebi stoje na raspolaganju

uključeno Pulsirajuća struja zavarivanja ostaje postojana sve do kraja postupka pripajanja

Na zaslonu u retku statusa svijetli prikaz Pripajanje (TAC) sve dok je postavljena vrijednost.

Pulsirajuća frekvencija

isključeno / 0,20 – 2000 Hz (10 000 Hz s opcijom OPT/i Pulse Pro) Tvornička postavka: isključeno

VAŽNO! Ako je pulsirajuća frekvencija postavljena na „isključeno”, parametri Osnovna struja i Dutycycle nisu dostupni za odabir.

Postavljena pulsirajuća frekvencija preuzima se i za padajuću struju.

Na zaslonu u retku statusa svijetli prikaz Pulsiranje ako je navedena vrijednost za pulsirajuću frekvenciju.

Osnovna struja *

0 – 100 % (od glavne struje) Tvornička postavka: 50 %

Dutycycle * Odnos trajanja impulsa u odnosu na trajanje osnovne struje pri postavljenoj pulsirajućoj frekvenciji

10 – 90 % Tvornička postavka: 50 %

Oblik krivulje pulsirajuće struje *

za optimiranje tlaka električnog luka

Pravokutnik tvrdo / pravokutnik meko / sinus Tvornička postavka: pravokutnik tvrdo

Pravokutnik tvrdo: potpuno pravokutan protok; nešto glasnija buka električnog luka, brze promjene struje primjena, primjerice, kod orbitalnih zavarivanja

Pravokutnik meko: pravokutni protok sa smanjenom strminom radi smanjenja buke u odnosu na potpuno pravokutan protok; univerzalne primjene

Sinus: sinusoidalni protok (standardna postavka za tih i stabilan električni luk); Primjena, primjerice, kod rubnih šavova i za primjene navarivanja

Optimiranje tlaka električnog luka uzrokuje:

bolje istjecanje posude za taljenje (poboljšano zavarivanje sučeonih ili rubnih

šavova) polagani porast struje ili pad struje (posebno kod kutnih zavara, visokolegira-

nih čelika ili primjena navarivanja dodatak za zavarivanje ili posuda za taljenje se ne potiskuju) reduciranje razine buke pri zavarivanju zaobljenim oblicima krivulje

Oblik krivulje osnovne struje * za optimiranje tlaka električnog luka

Pravokutnik tvrdo / pravokutnik meko / sinus Tvornička postavka: pravokutnik tvrdo

Pravokutnik tvrdo:

t (s)

I (A)

60 Hz 120 Hz

potpuno pravokutan protok; nešto glasnija buka električnog luka, brze promjene struje primjena, primjerice, kod orbitalnih zavarivanja

Pravokutnik meko: pravokutni protok sa smanjenom strminom radi smanjenja buke u odnosu na potpuno pravokutan protok; univerzalne primjene

Sinus: sinusoidalni protok (standardna postavka za tih i stabilan električni luk); Primjena, primjerice, kod rubnih šavova i za primjene navarivanja

* Parametri stoje na raspolaganju ako se na izvoru struje nalazi opcija OPT/i

Puls Pro.

Parametri postupka za TIG izmjeničnom strujom

Frekvencija izmjenične struje

Syn / 40 – 250 Hz Tvornička postavka: 60 Hz

Syn Postavka za sinkrono zavarivanje (obostrano, istodobno zavarivanje s 2 izvora struje) Za sinkrono zavarivanje frekvencija izmjenične struje na oba izvora struje mora biti postavljena na „Syn”. Sinkrono zavarivanje upotrebljava se kod debljih materijala kako bi se postigla visoka stopa taljenja i minimizirali uključci pri zavarivanju.

VAŽNO! Na temelju položaja faze ulaznog napona u određenim se slučajevima sinkronizacija oba izvora struje ne može ispravno provesti. U tom slučaju iskopčajte mrežni utikač izvora struje, okrenite za 180° i ponovno priključite na strujnu mrežu.

Niska frekvencija mekan, širok električni luk s plitkim unosom topline

Visoka frekvencija usmjeren električni luk s dubokim unosom topline

Učinak frekvencije izmjenične struje na protok struje:

Pomak izmjenične struje

-70 do +70 % Tvornička postavka: 0 %

+70 % širok električni luk s plitkim unosom topline

-70 %

I (A)

t (s)

-70%+70%

uzak električni luk, dubok unos topline, veća brzina zavarivanja

Učinak pomaka izmjenične struje na protok struje:

* Tvornička postavka: 0 (odgovara 10 %-tnom pomaku u negativno)

Oblik krivulje pozitivan poluval

Pravokutnik tvrdo / pravokutnik meko / trokut / sinus Tvornička postavka: sinus

Pravokutnik tvrdo potpuno pravokutan protok (stabilan, ali bučniji električni luk)

Pravokutnik meko pravokutni protok sa smanjenom strminom radi smanjenja buke u odnosu na potpuno pravokutan protok

Trokut trokutasti protok

Sinus sinusoidalni protok (standardna postavka za tih električni luk)

Oblik krivulje negativan poluval

Pravokutnik tvrdo / pravokutnik meko / trokut / sinus Tvornička postavka: pravokutnik meko

Pravokutnik tvrdo potpuno pravokutan protok (stabilan, ali bučniji električni luk)

Pravokutnik meko pravokutni protok sa smanjenom strminom radi smanjenja buke u odnosu na potpuno pravokutan protok

Trokut trokutasti protok

Sinus sinusoidalni protok (standardna postavka za tih i stabilan električni luk)

Sinkronizacija faza

Sinkronizira dva izvora izmjenične struje (obostrano istovremeno)

0 – 5 Tvornička postavka: 0

Općeniti TIG parametri postupka

Postavljanje početka zavarivanja / kraja zavarivanja

Vrijeme početne struje

Vrijeme početne struje pokazuje trajanje faze početne struje.

Postavka parametra zavarivanja vrijeme početne struje utječe i na varijante 1 do 6 posebnog 4-taktnog pogona (pogledajte od stranice 72).

isključeno / 0,01 – 30,0 s Tvornička postavka: isključeno

VAŽNO! Vrijeme početne struje vrijedi samo za 2-taktni pogon i točkasto zavarivanje. U 4-taktnom pogonu trajanje faze početne struje određuje se s pomoću

tipke gorionika.

Vrijeme završne struje

Vrijeme završne struje pokazuje trajanje faze završne struje.

Postavka parametra zavarivanja vrijeme završne struje utječe i na varijante 1 do 6 posebnog 4-taktnog pogona (pogledajte od stranice 72).

isključeno / 0,01 – 30 s Tvornička postavka: isključeno

VAŽNO! Vrijeme završne struje vrijedi samo za 2-taktni pogon i točkasto zavarivanje. U 4-taktnom pogonu trajanje faze završne struje određuje se putem tipke gorionika (odjeljak „Načini rada pri TIG zavarivanju”).

Postavljanje 4-takta

Padajuća struja Slope 1

Postavka parametra zavarivanja padajuća struja Slope 1 utječe i na varijante 1 do 6 posebnog 4-taktnog pogona (pogledajte od stranice 72).

isključeno / 0,01 – 30 s Tvornička postavka: isključeno

Ako je za parametar zavarivanja Padajuća struja Slope1 unesena vremenska vrijednost, kratkotrajno smanjenje ili povećanje struje ne događa se naglo, već polako i prilagođeno. Time se smanjuju negativni utjecaji na zavareni šav i sastavni dio, posebno za primjene s aluminijem.

Padajuća struja Slope 2

Postavka parametra zavarivanja padajuća struja Slope 2 utječe i na varijante 1 do 6 posebnog 4-taktnog pogona (pogledajte od stranice 72).

isključeno / 0,01 – 30 s Tvornička postavka: isključeno

Ako je za parametar zavarivanja Padajuća struja Slope2 unesena vremenska vrijednost, prilagodba padajuće struje struji zavarivanja ne događa se naglo, već polako i prilagođeno.

Primjerice, pri povećanju struje posuda za taljenje zagrijava se polako, a ne naglo. To omogućuje otplinjavanje posude za taljenje i smanjuje pore kod zavarivanja aluminija.

Postavljanje točkastog zavarivanja

Vrijeme točkanja (SPt)

(samo kad je postavljen način rada Točkasto zavarivanje)

0,02 – 120 s Tvornička postavka: 5,0 s

Parametri postupka za način paljenja i način rada

Parametri paljenja

VF paljenje

uključeno / isključeno / Touch-VF / vanjsko Tvornička postavka: uključeno

uključeno Visokofrekvencijsko paljenje na početku zavarivanja je aktivirano

isključeno Nema visokofrekvencijskog paljenja na početku zavarivanja. U tom slučaju zavarivanje se aktivira paljenjem dodirom.

Touch-VF Postupak zavarivanja počinje kratkim dodirivanjem izratka volframovom elektrodom. Visokofrekvencijsko paljenje započinje nakon isteka postavljenog vremena odgode VF paljenja.

Vanjsko Pokretanje s pomoćnim sredstvom za paljenje, npr. zavarivanje plazmom

Na zaslonu u retku statusa svijetli prikaz VF-paljenje ako je VF-paljenje namješteno na uključeno.

OPREZ!

Opasnost od ozljeda zbog šoka uslijed električnog udara

Iako uređaji tvrtke Fronius zadovoljavaju sve relevantne norme, visokofrekvencijsko paljenje može u određenim okolnostima prenijeti bezopasan, ali osjetan električni udar.

Nosite propisanu zaštitnu odjeću, posebice rukavice!

▶

Upotrebljavajte samo prikladne, potpuno očuvane i neoštećene TIG pakete

▶

crijeva! Nemojte raditi u vlažnom ili mokrom radnom okruženju!

▶

Budite posebno oprezni pri radu na skelama, radnim platformama, u prinud-

▶

nim položajima, na uskim, teško dostupnim ili izloženim mjestima!

Odgoda VF paljenja

Trajanje nakon dodirivanja izratka volframovom elektrodom nakon kojeg započinje visokofrekvencijsko paljenje.

0,1 – 5,0 s Tvornička postavka: 1,0 s

Reversed Polarity Ignition (RPI)

(samo kod izvora struje iWave izmjenična struja/DC)

Za optimalan tijek paljenja kod TIG DC zavarivanja na početku zavarivanja dolazi do kratkotrajne zamjene polariteta. Elektroni izbijaju iz izratka i dospijevaju na volframovu elektrodu. Zbog toga dolazi do brzog zagrijavanja volframove elektrode – što je bitan preduvjet za optimalna svojstva paljenja.

isključeno / uključeno / automatski Tvornička postavka: isključeno

Paljenje s obrnutim polovima (RPI) ne preporučuje se za zavarivanja u području tankog lima.

Nadzor električnog luka

Istek vremena paljenja

Trajanje do sigurnosnog isključivanja nakon neuspjelog paljenja.

0,1 – 9,9 s Tvornička postavka: 5 s

VAŽNO! Istek vremena paljenja sigurnosna je funkcija i ne može se deaktivirati. Opis funkcije Istek vremena paljenja nalazi se u poglavlju „Zavarivanje TIG postupkom”.

Vrijeme prekida električnog luka

Trajanje do sigurnosnog isključivanja nakon prekida električnog luka

Ako se nakon prekida električnog luka unutar namještenog vremenskog trajanja ne ostvari protok struje, izvor struje sâm se isključuje. Za nastavak postupka zavarivanja pritisnite bilo koju tipku na upravljačkoj ploči ili tipku gorionika.

0,00 – 2,00 s Tvornička postavka: 0,20 s

Nadzor prekida električnog luka

Reakcija ako unutar vremena prekida električnog luka ne dođe do protoka struje

ignoriranje/pogreška Tvornička postavka: ignoriranje

100

ignoriranje Prekid se ignorira.

pogreška Na izvoru struje prikazuje se poruka o grešci koju treba potvrditi.

Postavljanje načina rada

Fronius iWave 300i - 500i Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
