Operating Instructions

iWave 190i AC/DC iWave 230i AC/DC iWave 230i DC

Kullanım kılavuzu

42,0426,0250,TR 013-29082022

İçindekiler

Güvenlik kuralları 8

Güvenlik talimatları açıklaması 8

Genel 8 Amaca uygun kullanım 9 Ortam koşulları 9 İşletme sahibinin yükümlülükleri 9 Personelin yükümlülükleri 9 Ağ bağlantısı 10 Kendini koruma ve çalışanların korunması 10 Zararlı gazlar ve buharlardan kaynaklanan tehlike 10 Kıvılcımdan kaynaklanan tehlike 11 Şebeke ve kaynak akımından kaynaklanan tehlikeler 12 Kaçak kaynak akımları 13 EMU cihaz sınıﬂarı 13 EMU önlemleri 13 EMA ile ilgili önlemler 14 Özel tehlike noktaları 14 Koruyucu gazda aranan nitelikler 15 Koruyucu gaz tüpleri nedeniyle tehlike 15 Dışarıya sızan koruyucu gaz sebebiyle tehlike 16 Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 16 Normal işletim durumunda güvenlik önlemleri 17 Gürültü emisyon değerlerine ilişkin bilgiler 17 Devreye alma, bakım ve onarım 17 Teknik güvenlik denetimi 18 Atık yönetimi 18

Güvenlik işareti 18 Veri yedekleme 18 Telif hakkı 19

Genel Bilgiler 21

Genel bilgi 23

Cihaz konsepti 23

Çalışma prensibi 23 Kullanım alanları 23 Uyumluluklar 24 Bluetooth trademarks 24

Cihaz üzerindeki uyarı notları 24

Sistem bileşenleri 26

Genel 26 Genel bakış 26 Seçenekler 26

Kumanda elemanları ve bağlantılar 27

Kumanda paneli 29

Genel 29 Güvenlik 29 Kumanda paneli 29

Favori tuşu 31

Favori tuşunun donatılması 31 Favorinin çağrılması 31 Favorinin silinmesi 32 Favori tuşuna EasyJob'ların atanması 32

Bağlantılar, şalterler ve mekanik bileşenler 34

Bağlantı soketleri, şalterler ve mekanik bileşenler 34

Kurulum ve işletmeye alma 37

Kaynak işletimi için minimum konfigürasyon 39

Genel bilgi 39 TIG AC Kaynağı 39 TIG DC Kaynağı 39 Örtülü elektrot kaynağı 39

Kurulumdan ve işletmeye almadan önce 40

Güvenlik 40 Amaca uygun kullanım 40 Kurulum yönetmelikleri 40 Şebeke bağlantısı 40 Jeneratör işletimi 41

Şebeke kablosunu bağlayın 42

Genel 42 Güvenlik 42 Şebeke kablosunu bağlayın 42

İşletmeye alma 43

Güvenlik 43 Soğutma ünitesine yönelik notlar 43 Genel 43 Sistem bileşenlerini oluşturma 43 Gaz tüpünü bağlama 44 Torcu güç kaynağına ve soğutma ünitesine bağlayın 44 İş parçası ile şasi bağlantısı oluşturma 45

Güç kaynağı kilidinin NFC anahtar ile kapatılması ve açılması 46

Genel 46 Kısıtlamalar 46 Güç kaynağı kilidinin NFC anahtar yardımıyla kapatılması ve açılması 46

Kaynak işletimi 47

TIG işletim modları 49

Güvenlik 49

Semboller ve anlamları 49 2 tetik modu 50 4 tetik modu 50 Özel 4 tetik modu: Tip 1 51 Özel 4 tetik modu: Tip 2 52 Özel 4 tetik modu: Tip 3 53 Özel 4 tetik modu: Tip 4 54 Özel 4 tetik modu: Tip 5 55 Özel 4 tetik modu: Tip 6 56 Punta kaynağı 57 CycleTIG 58

TIG kaynağı 59

Güvenlik 59 Hazırlık 59 TIG kaynağı 60 TIG DC kaynağı için kaynak parametreleri 61 CycleTIG kaynak parametreleri 64 TIG AC kaynağı için kaynak parametreleri 65

Ark ateşleme 70

Genel 70 Yüksek frekans aracılığıyla ark ateşleme(HF ateşleme) 70 Temaslı ateşleme 71 Elektroda aşırı yüklenme 72 Kaynak sonu 72

Özel TIG fonksiyonları 73

Ateşleme zaman aşımı fonksiyonu 73 Darbe kaynağı 73 Puntalama fonksiyonu 74 CycleTIG 75

Örtülü elektrot kaynağı, CEL kaynağı 76

Güvenlik 76

Hazırlık 76 Örtülü elektrot kaynağı, CEL kaynağı 77 Örtülü elektrot kaynağı için ayar parametreleri 78 Selülöz elektrotlu örtülü elektrot kaynağı için kaynak parametreleri 79 Ana akım >% 100 (Sıcak yol verme) 82 Start akımı <% 100 (yumuşak yol verme) 82 Anti-Stick fonksiyonu 83

EasyJob modu 84

EasyJob çalıma noktalarını kaydedin 84 EasyJob çalışma noktalarını çağırma 85 EasyJob çalışma noktalarını silme 85

Job kaynağı 86

Güvenlik 86 Hazırlık 86 Kaynak görevi 87

Kurulum Ayarları 89

Ayar menüsü 91

Genel 91 Ayar menüsüne girin 91 Genel bakış 92 Menüleri ve parametreleri değiştirin 93

TIG menüsü 95

TIG DC menüsündeki parametreler 95 TIG-AC menüsündeki parametreler 98

Örtülü elektrot menüsü 102

Örtülü elektrot menüsündeki parametreler 102

Selülöz menüsü 105

Selülöz menüsündeki parametreler 105

Ateşleme ve işletim modu ayarları 106

Ateşleme parametresi 106 Ark denetimi 107 İşletim modu ön ayarları 108

Gaz menüsü 110

Gaz menüsündeki parametreler 110

Bileşenler menüsü 111

Bileşenler menüsündeki parametreler 111

Torç hortum paketini boşalt 112 Torç hortum paketini doldur 113

Dokümantasyon menüsü 115

Job menüsü 117

Job kaydetme 117 Job menüsü üzerinden job’ların kaydedilmesi 117 Ayar düğmesiyle job'ların kaydedilmesi 117 Job’ı çağırma 118 Job silme 118 Görev için proses parametresini optimum hale getirin 119

"Görevi kaydet" ön ayarı 121 Favoriler tuşu üzerindeki EasyJob’lar 123

Ön ayarlar 124

Genel bakış 124

Gösterge 125

Arka plan aydınlatması 125

Dil 125 Tarih ve Saat 125 Sistem verilerini göster 126

Parametre göstergesinin genişletilmesi 127 Parametre göstergesi iJob 128

Sistem 129

Güç kaynağı konfigürasyonu 129

Fabrika ayarlarına geri dönme 129 İnternet sitesi şifrelerinin sıfırlanması 129 Tetik I2 - Küre modu 129 R/L dengesinin sağlanması 130

Şebeke ayarları 131

Genel bilgiler 131 Bluetooth açık 131 Bluetooth cihazlarını konfigüre edin 132 Ağ ayarı 132 WLAN'ı aktif hale getirin 133 WLAN ayarları 133

Kullanıcı yönetimi 134

Genel bakış 134

Genel bilgi 135

Genel 135 Terimlerin açıklaması 135 Ön tanımlı roller ve kullanıcı 135 Rollerin ve kullanıcıların oluşturulmasına yönelik tavsiye 136

Kullanıcı ve rol oluşturma 137

Kullanıcı oluşturma 137 Rol oluştur 137

Kullanıcı / rol düzenleme, kullanıcı yönetimini devre dışı bırakma 139

Kullanıcıyı düzenle 139 Rollerin düzenlenmesi 139 Kullanıcı yönetiminin devre dışı bırakılması 139

CENTRUM - Central User Management 141

CENTRUM sunucusunu aktif hale getirin 141

Yönetim 142

Deneme lisansı 142 Deneme lisansını etkinleştirme 142

Sistem bilgileri 143

Cihaz bilgileri 143

SmartManager - güç kaynağı internet sayfası 145

SmartManager - güç kaynağı internet sayfası 147

Genel 147 Güç kaynağının SmartManager'ın çağrılması 147 Fronius 147 Parolanın değiştirilmesi / oturum kapatma 147 Dil 148

Güncel sistem verileri 149

Dokümantasyon, kayıt defteri 150

Kayıt defteri 150 Temel ayarlar 151

Job verileri 152

Job verileri 152 Job’a genel bakış 152 Job düzenleme 152 Job’ın içe aktarılması 153 Job’ın dışa aktarılması 153 Job’u/Job’ları farklı dışa aktar... 153

Kaydet & Geri yükle 154

Genel 154 Yedekle ve Yeniden oluştur 154

Kullanıcı yönetimi 155

Genel 155 Kullanıcı 155 Kullanıcı rolleri 155 Dışa aktarım ve İçe aktarım 156 CENTRUM 156

Genel bakış 157

Genel bakış 157 Tüm grupları aç / Tüm grupları kapat 157 Bileşenlere genel bakışı farklı dışa aktar ... 157

Güncelle 158

Güncelleme 158

Fonksiyon paketi 159

Fonksiyon paketi 159 Fonksiyon paketini aç 159

Ekran görüntüsü 160

Sorun Giderme ve Bakım 161

Arıza tespiti, arıza giderme 163

Genel bilgi 163 Güvenlik 163 Güç kaynağı arıza tespiti 163

Bakım, onarım ve atık yönetimi 166

Genel bilgi 166 Güvenlik 166 Her devreye alma sırasında 166 Her 2 ayda bir 166 Her 6 ayda bir 167 İmha etme 167

Ek 169

Kaynak yapımı sırasında ortalama tüketim değerleri 171

MAG kaynağında ortalama koruyucu gaz tüketimi 171

Teknik özellikler 172

Kritik ham maddeleri içeren genel bakış, cihazın üretim yılı 172 Özel gerilim 172 Cihaz modelleri 172 iWave 190i AC/DC 172 iWave 190i AC/DC /MV 174 iWave 230i AC/DC 176 iWave 230i AC/DC /MV 178 iWave 230i DC 180 iWave 230i DC /MV 182 Dipnotlara ilişkin açıklamalar 183 Telsiz parametresi 184

Güvenlik kuralları

Güvenlik talimatları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve mad-

▶

di kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gelebilecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun ol-

arak üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda

operatörün ya da üçüncü kişilerin hayatları,

cihaz ve işletme sahibinin maddi varlıkları,

cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

gerekli yetkinliğe sahip olması,

otomatize kaynak bilgisine sahip olması ve

bu kullanım kılavuzu ile sistem bileşenlerinin bütün kullanım kılavuzlarını

baştan sona okuması ve bunlara harfiyen riayet etmesi gerekir.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel ve yerel düzenlemelere de uyulması zorunludur.

Cihazla ilgili tüm güvenlik ve riskle ilgili tüm talimatlar,

okunur durumda bulunacak

zarar verilmeyecek

yerinden çıkartılmayacak

üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri

boyanmayacaktır.

Cihazla ilgili güvenlik ve tehlike talimatlarının yerleri için cihazınızın kullanım kılavuzunun "Genel" bölümüne bakın. Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğinizdir!

Amaca uygun kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarl-

anmıştır. Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik

edilmesi tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

denetleme ve bakım işlemlerinin yapılması.

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

Boruların buzunu çözme

Pilleri/Aküleri şarj etme

Motorlara yol verme

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam alanında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kul-

lanım olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Ortam havasının sıcaklık aralığı:

işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

Bağıl hava nemi:

40 ° C'de (104 ° F) % 50

20° C'de (68 ° F) % 90'a kadar

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden vb. arındırılmış olmalıdır Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

İşletme sahibinin yükümlülükleri

Sadece

iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kul-

lanımı konusunda eğitilmiş, bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anl-

amış ve bunu imzasıyla onaylamış, taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde

çalışması işletme sahibinin yükümlülüğü altındadır.

Personelin yükümlülükleri

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilmelidir.

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notl-

arını okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmaya- cağından emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkile-

yebilirler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

Bağlantı ile ilgili sınırlamalar

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

umumi şebekeye yapılan her bir arabirim üzerinde

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

Kendini koruma ve çalışanların korunması

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

Kıvılcım, etrafa saçılan sıcak metal parçalar

gözlere ve deriye zarar veren ark ışınımı

kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektroman-

yetik alanlar şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

artan gürültü kirliliği

zararlı kaynak dumanı ve gazlar

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özelliklere sahip olmalıdır:

aleve dayanıklı

izole ve kuru

tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

koruyucu kask

paçasız pantolon

Koruyucu giysilere ayrıca şunlar dahildir:

Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına,

ısıya ve kıvılcıma karşı koruyun. Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük

takın. Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

Zararlı gazlar ve buharlardan kaynaklanan tehlike

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak tutun. Buna rağmen etrafta insanlar bulunduğu takdirde

ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım,

sağlığa zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi, şebeke ya da kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin, uygun korunma araçları bulundurun ya da

uygun koruyucu duvarlar ve perdeler inşa edin.

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monografı uyarınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın. Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

solumayın

uygun araçlarla çalışma alanından tahliye edin.

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20 m³ olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı madde emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden

sorumludur:

iş parçası için teşkil edilen metaller

Elektrotlar

Kaplamalar

Temizleyiciler, yağ gidericiler ve benzerleri

kullanılan kaynak prosesi

Kıvılcımdan kaynaklanan tehlike

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını ve üretici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için

tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında bulabilirsiniz (https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tutun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle- mesini kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onaylanmış bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama tehlikesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yap- mayın.

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılmamalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

Şebeke ve kaynak akımından kaynaklanan teh-

likeler

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve kaynak teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uygun, yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli karşısında bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık ya da kapak, tüm bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tamamen kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip ol- malıdır. Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kabloları ve iletim hatlarını derhal yenileyin. Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından kontrol edin. Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az 180° döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

soğutmak için asla sıvı içine daldırmayın

devrede bulunan güç kaynağına asla temas etmeyin.

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat boşta çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda temas edince muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uz- man bir elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sistemi olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurallar uyulması durumunda izin verilmektedir. Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve anlaşılır bir uyarı levhası ile güvenceye alın.

Cihazı açtıktan sonra:

elektrik yükleri depolayan tüm iş parçalarını deşarj edin

cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında dev- reden çıkaracak ikinci bir kişi çağırın.

Kaçak kaynak akımları

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması mümkündür, bu akımlar aşağıdakilere neden olabilir:

Yangın tehlikesi

İş parçasına bağlı olan yapı parçalarının aşırı ısınması

Topraklama iletkenlerinin tahrip olması

Cihazın ve diğer elektrik tesisatının hasar görmesi

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klemensini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sa-

bitleyin.

Cihazı, elektrik iletken ortama karşı yeterli izolasyonla, örneğin iletken zemine

karşı izolasyon veya iletken şasilere karşı izolasyonla birlikte yerleştirin.

Akım bölücü, çift başlıklı yuva,... kullanımında, aşağıdakilere dikkat edin: Kullanılmayan torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç / elektrot tutucu için yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

EMU cihaz sınıﬂ-

arı

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına

Emisyon sınıfı A olan cihazlar:

yalnızca sanayi bölgelerinde kullanım için uygundur

bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol

açabilir.

Emisyon sınıfı B olan cihazlar:

yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu du-

rum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim bölgeleri için de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kuru- lumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınlarında radyo ya da televizyon alıcıları varsa). Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işlet-

me sahibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygun-

luğunu test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara örnekler şu şekildedir:

Güvenlik donanımları

Ağ, sinyal ve veri aktarım hatları

EDV ve telekomünikasyon ekipmanları

Ölçme ve kalibre etme ekipmanları

EMU sorunlarını önleyecek destekleyici tedbirler:

Ağ beslemesi

1. Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkar-

sa, ek tedbirler alın (örneğin uygun şebeke filtresi kullanın).

Akım kabloları

2. mümkün olduğunca kısa tutun

birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

diğer hatlardan oldukça uzağa yerleştirin

Eşpotansiyel bağlantısı

İş parçasını topraklama

4. Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

Gerekirse perdeleme

5. Ortamdaki diğer ekipmanları perdeleyin

Komple kaynak donanımını perdeleyin

EMA ile ilgili önlemler

Özel tehlike noktaları

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabi- lirler:

Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları

taşıyanlar Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmad-

an önce, doktorundan tavsiye almalıdır Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik

nedeniyle mümkün olduğunca büyük tutulmalıdır Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücu-

dun parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun, örneğin:

Vantilatörler

Dişliler

Makaralar

Akslar

Tel makaraları ve kaynak telleri

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

diğinden emin olun. Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi, yüzün ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir gözlük kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde korunmasını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmad- an önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Safety) işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmam- alıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için bağlantıları tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatl-

arını gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kul-

lanın.

Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da

halat asın. Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel makarası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle taşıma yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları vasıtasıyla taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış, toka, zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar, korozyon veya çevresel koşullardan kaynaklanan diğer değişimlere karşı). Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uygun olmalıdır.

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koru- yucu gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi için, adaptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teﬂon bantla sarın.

Koruyucu gazda aranan nitelikler

Koruyucu gaz

tüpleri nedeniyle tehlike

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kaynak kalitesinde düşüşe sebep olabilir. Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

Katı tanecik boyutu < 40 µm

Basınç yoğuşma noktası < -20 °C

maks. yağ içeriği < 25 mg/m³

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patla-

yabilir. Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli bir şekilde kullanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa, çıplak ateşe, kıvılcıma ve arka karşı koruyun.

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabit-

leyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz tüplerini ve aksesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili ulusal ve uluslararası hükümlere uyun.

Dışarıya sızan koruyucu gaz sebebiyle tehlike

Kurulum yerinde ve taşıma esnasında güvenlik

tedbirleri

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam hav-

asındaki oksijeni bastırabilir.

Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20

m³ olmalı Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uy-

arılarını dikkate alın Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz

beslemesini kapatın. Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kont-

rolsüz gaz sızıntısı yönünde kontrol edin.

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemine hizalı bir şekilde yerleştirin

Maksimum 10° eğim açısına izin verilir.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

ilgili ulusal ve uluslararası hükümlere riayet edin.

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah olmasını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılmalıdır.

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını sağlayın, böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını sağlamış olursunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan hasarla ilgili direktiﬂer için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan önce kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşenleri demonte edin:

Tel sürme

Tel makarası

Koruyucu gaz tüpü

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol yapın. Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından onarılmalıdır.

Normal işletim durumunda

güvenlik önlem- leri

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden emin olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yerine getirmemesi durumunda

operatörün ya da üçüncü kişilerin hayatları,

cihaz ve işletme sahibinin maddi varlıkları,

cihazla verimli çalışma açısından tehlike mevcuttur.

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını onarın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik

donanımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden ağırlığını azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, don- maya karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal soğutma maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Gürültü emisyon

değerlerine ilişkin bilgiler

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti

geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli

koşullar altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda taşıyın ve ateşleme kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olarak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu ser- vis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini kontrol edin.

Cihaz boşta iken ve EN 60974-1 uyarınca standart yükte izin verilen maksimum çalışma noktasına uygun olarak çalışma sonrası soğuma evresinde 80dB(A)'dan düşük bir maksimum ses şiddeti seviyesi (ref. 1pW) üretir.

Yönteme ve çevreye göre değişiklik gösterdiği için, iş yeri ile ilgili bir emisyon değeri kaynak esnasında (ve kesme esnasında) belirtilmeyebilir. Kaynak yöntemi (MIG/MAG kaynağı, TIG kaynağı), seçilen akım tipi (doğru akım, alternatif akım), performans aralığı, kaynakta kullanılan metal tipi, iş parçasının rezonans karakteristiği, iş yeri ortamı gibi çok farklı parametrelere bağlıdır.

Devreye alma, bakım ve onarım

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine getirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar

dahil). Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapm-

ayın. Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını

yanı sıra cihazın seri numarasını belirtin.

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken bağlantısını oluşturur. Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kullanın.

Teknik güvenlik denetimi

Atık yönetimi Bu cihazı evsel atıklarla birlikte atmayın! Eskimiş elektrik ve elektronik aletlerle

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı tavsiye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi tavsiye edilir

modifikasyon ardından

montaj ve tadilat ardından

tamirat, bakım ve onarım ardından

en azından her on iki ayda bir.

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve direktiﬂere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis

noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin eder.

ilgili Avrupa Birliği Direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli aletler ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kaz-

anıma yönlendirilmek zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir toplama ve imha etme sistemi hakkında bilgi edinin. Bu AB di- rektifinin göz ardı edilmesi, çevreniz ve sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiﬂerin-

de belirtilen temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli

ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu açıklar. AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcut- tur: http://www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli stand- artların koşullarını yerine getirir.

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kull-

anıcının sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir sorumluluk kabul etmez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtm-

aktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgi- lendirmeler için teşekkür ederiz.

Genel Bilgiler

Genel bilgi

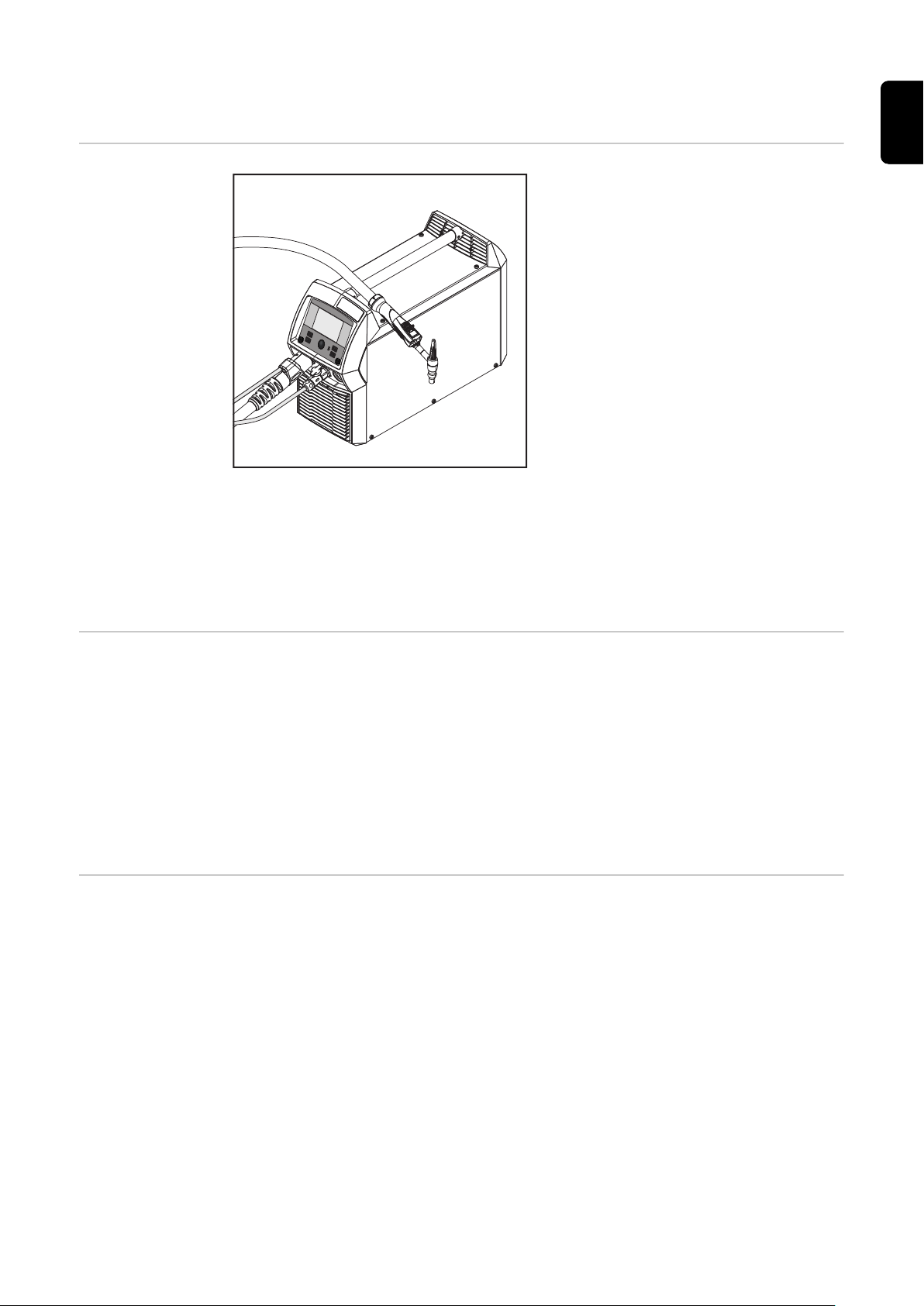

Cihaz konsepti iWave 230i DC, iWave 190i AC/DC ve

iWave 230i AC/DC TIG güç kaynakları tamamen dijital, mikro işlemci ile kumanda edilen inverter güç kaynaklarıdır.

Modüler tasarımı ve kolay bir şekilde sistem genişletme ekipmanı imkanı sunması yüksek düzeyde esneklik sunar. Cihazlar her özel duruma uyumlu hale getirilebilir.

Güç kaynakları jeneratörle kullanım için uygundur. Bunlar ekranlı kumanda elemanları ve toz boya kaplanmış mahfaza sayesinde işletme esnasında mümkün olan en yüksek sağlamlık sağlar.

iWave güç kaynakları, TIG darbeli ark fonksiyonuyla birlikte geniş frekans aralığıyla donatılmıştır.

iWave AC/DC, TIG AC kaynağında optimum ateşleme süreci için önceki kaynak süresine ve kaynak duraklamasına bağlı olarak elektrot çapının yanında geçerli elektrot sıcaklığını da dikkate alır.

Çalışma prensibi Güç kaynaklarının merkezi kontrol ve regülasyon ünitesi bir dijital sinyal işlemci ile

birbirine bağlanır. Merkezi kontrol ve regülasyon ünitesi ve sinyal işlemci tüm kay-

nak prosesini kontrol eder. Kaynak prosesi sırasında mevcut veriler sürekli olarak ölçülür, değişikliklere anında tepki verilir. Kontrol algoritmaları istenilen hedef durumun devamlılığını sağlar.

Bunların sonucunda:

Kusursuz bir kaynak prosesi,

Tüm sonuçlarda kesin bir tekrar edilebilirlik

Üstün kaynak özellikleri elde edilir.

Kullanım alanları Cihazlar, manuel TIG uygulamalarında sanayi ve endüstriyel alanlarda alaşımlı ve

düşük alaşımlı çeliklerle veya yüksek alaşımlı krom-nikel çeliklerle birlikte kull- anılmaktadır.

iWave AC/DC güç kaynakları uyarlanabilir AC frekansları sayesinde alüminyum, alüminyum alaşımları ve magnezyum kaynağı uygulamalarında büyük avantajlar

sağlar.

Uyumluluklar FCC

Bu cihaz, FCC hükümlerinin 15. kısmı gereğince A sınıfı bir EMU cihaz sınıfında dijital cihaz için sınır değerlerine uygundur. Bu sınır değerler, cihazın ticari bir alan-

da kullanılması durumunda hasarlara karşı uygun bir koruma sağlarlar. Bu cihaz yüksek frekans enerjisi üretir ve aynı enerjiyle çalışır ve kullanım kılavuzuna uygun olmayan şekilde kullanıldığında telsiz trafiğinde arızalara yol açabilir. Bu cihazın yerleşim alanlarında işletime alınması, muhtemelen zarar verici hasarl- ara neden olabilir; böyle bir durumda operatör, arızaların maddi zararlarını kendisi karşılamakla yükümlüdür.

FCC ID: QKWSPBBCU1

Industry Canada RSS

Bu cihaz, kamuya açık Industry Canada RSS normlarına uygundur. İşletim aşağıdaki koşullara tabidir:

(1) Cihaz zarar verici arızalara neden olmamalıdır. (2) Cihaz işletimin zarar görmesine neden olabilecek bozucu etkiler dahil olm-

IC: 12270A-SPBBCU1

ak üzere karşılaşılan her bozucu etkiye dayanmak durumundadır.

Bluetooth trademarks

2014/53 / EU - Radio Equipment Directive (RED) Yönetmeliği ile uyumluluk

Bu gönderici için kullanılan antenler herkese en az 20 cm'lik bir mesafe sağlanacak şekilde kurulmalıdır. Başka bir anten veya başka bir verici ile birlikte yerleştiril- memeli veya kullanılmamalıdır. OEM entegratörleri ve son kullanıcılar, radyo frekansından gelen yük yönetmelik- lerini yerine getirmek için vericinin işletim koşullarına sahip olmalıdır.

NOM / Meksika

Bu cihazın işletilmesi için iki koşul bulunmaktadır: (1) Bu cihaz zarar verici karışımlara neden olmamalıdır,

(2) Bu cihaz, istenmeyen bir işletime neden olabilecekler de dahil, tüm

karışımları kabul etmelidir.

Bluetooth® kelime işaretleri ve Bluetooth® logoları, Bluetooth SIG, Inc. firmasının tescilli markaları olup bu firmaya aittir ve üretici tarafından lisanslı olarak kullanılır. Diğer marka ve ticari tanımlar da ilgili hak sahiplerine aittir.

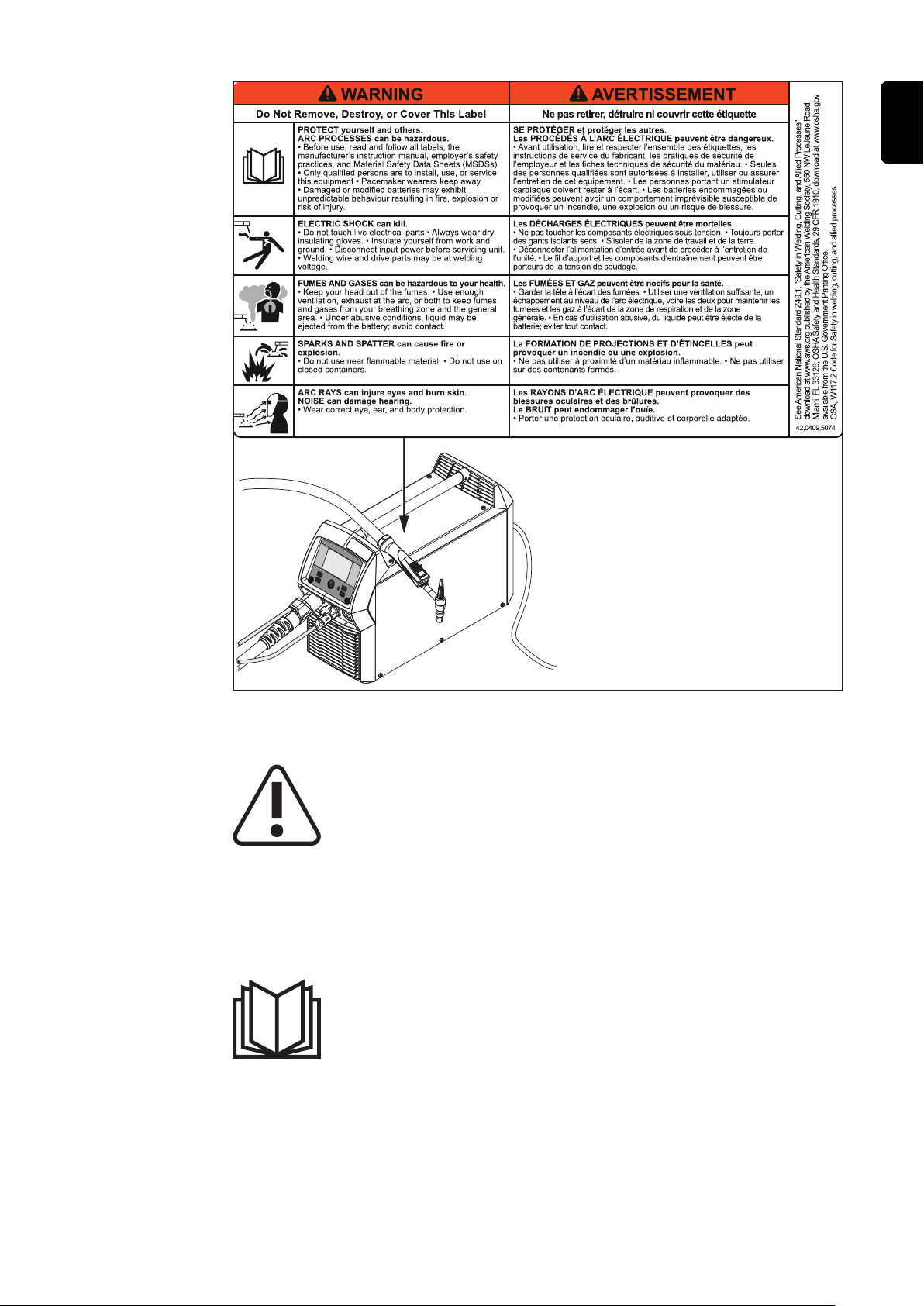

Cihaz üzerindeki uyarı notları

Kuzey Amerika ülkelerinde (ABD ve Kanada) kullanılan CSA uygunluk işareti taşıyan güç kaynaklarında uyarı ve güvenlik sembolleri bulunur. Bu uyarı notları ve güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmamalıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı sizi uyarır.

* MV güç kaynakları: 1 ~ 100 - 230 V

Güç levhasındaki güvenlik sembolleri:

Kaynak yapmak tehlikelidir. Aşağıdaki temel koşullar yerine getirilmelidir:

Yeterli düzeyde kaynak yapma kalifikasyonu

Uygun koruma ekipmanı

İlgisi olmayan personelin uzak tutulması

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan sonra kullanın:

bu kullanım kılavuzu

başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım

kılavuzları

Sistem bileşenleri

(4)

Genel iWave DC ve iWave AC/DC güç kaynakları birçok sistem genişletme ekipmanları

ve opsiyonlarla çalıştırılabilir.

Genel bakış

Seçenekler OPT/i Ethernet iWave 190i/230i

Sürekli ağ bağlantısı seçeneği

Opsiyonel taşıma kemeri

OPT/i Pulse Pro

Gelişmiş darbe fonksiyonu için fonksiyon paketi (ana akım ve devrede kalma oranı parametreleri ayarlanabilir, gelişmiş darbe frekans aralığı)

(1) TIG torcu (2) Güç kaynakları (3) Soğutma üniteleri (sadece iWa-

ve 230i ve iWave 230i AC/DC için)

(4) Gaz tüpü tutucusu olan taşıma

arabası

Resimsiz:

Uzaktan kumanda üniteleri

Pedallı uzaktan kumanda üniteleri

Elektrot kablosu

Şasi kablosu

OPT/i Jobs

Görev modu için fonksiyon paketi (EasyJob'lar, job’ların kaydedilmesi ve düzenlenmesi)

OPT/i dokümantasyon

Dokümantasyon modu için opsiyon

OPT/i Limit Monitoring

Kaynak akımı, kaynak gerilimi ve tel sürme için sınır değerlerin spesifikasyonu için opsiyon

OPT/i CycleTIG

gelişmiş TIG metod kaynakları

OPT/i Custom NFC - ISO 14443A

Anahtar kartları için müşteriye özel frekans bandının kullanılması için opsiyon

OPT/i OPC-UA

Standart veri arabirimleri protokolü

OPT/i MQTT

Standart veri arabirimleri protokolü

Kumanda elemanları ve bağlantılar

Kumanda paneli

(1)(2)(3)(4)(5)(6)

(7) (8) (10)(9)

Genel

Güvenlik

Kumanda paneli

NOT!

Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanmamış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir.

Ayrıca bazı resimler cihazınızdaki kontrol elemanlarından biraz farklı olabilir. Bu kumanda elemanlarının çalışma tarzı ise aynıdır.

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir. Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

No. Fonksiyon

(1) Kaynak yöntemi / işletim modu tuşu

kaynak yönteminin ve işletim modunun seçilmesi için

(2) Gaz kontrol tuşu

Basınç düşürücüde gerekli olan koruyucu gaz miktarını ayarlamak içindir Gaz kontrol tuşuna bastıktan sonra 30 sn boyunca dışarıya koruyucu gaz akışı olur. İşlem, tuşa yeniden basılarak zamanından önce sonlandırılır.

(3) NFC anahtarları için okuma bölgesi

sadece sertifikalı ülkelerde NFC anahtarlarıyla güç kaynağının açılması/kapatılması için

NFC anahtar = NFC kartı veya NFC anahtarlık

(4) Döndürme / bastırma fonksiyonlu ayar çarkı

Öğelerin seçilmesi, değerlerin ayarlanması ve listelerde kaydırarak ge-

zinmek içindir Mevcut FP görev fonksiyon paketinde görevlerin kaydedilmesi için:

ayar düğmesine 3 saniyeden uzun süre basıldığında, ayarlanan kaynak parametreleri görev olarak kaydedilir.

En önemli parametreler bir genel görünümde gösterilir. Görev kaydetmeye yönelik ayrıntılı bilgiler Setup-Ayarlar/ Görev menüsü / Görev kaydetme bölümünde sayfa 117 itibarıyla mevcuttur

(5) Menü tuşu

Ayar menüsünün açılması için

(6) Favori tuşu

Tercih edilen ayarların kaydedilmesi / açılması için

(7) Ekran

(8) Hold - Kaynak akımı göstergesi

Her kaynak sonunda kaynak akımının ve kaynak geriliminin mevcut gerçek değerleri kaydedilir ve HOLD göstergesi yanar.

(9) Durum satırı

Durum satırı aşağıdaki bilgileri içerir:

mevcut olarak ayarlanmış kaynak yöntemi

mevcut olarak ayarlanmış işletim modu

mevcut olarak ayarlanmış akım türü

Aktif fonksiyonlar (örneğin yüksek frekanslı ateşleme, tutturma, dar-

be, ...) Elektroda aşırı yüklenildiğinde gösterge

Güç kaynağının kilitlenme durumu (kilitli / açık)

aktif Bluetooth bağlantısı

Saat

Tarih

Durum satırında gösterilen bilgiler ayarlanan kaynak yöntemlerine bağlıdır.

(10) Hold - Kaynak gerilimi göstergesi

Her kaynak sonunda kaynak akımının ve kaynak geriliminin mevcut gerçek değerleri kaydedilir ve HOLD göstergesi yanar.

Favori tuşu

xxxx

* *

xxx xxx

Favori tuşunun donatılması

Favori tuşu, aşağıdaki ayar menülerindeki parametrelerin biriyle donatılabilir:

Bu parametreler bunun ardından kumanda paneli üzerinden doğrudan açılabilir ve

değiştirilebilir.

Ayar menüsünden istenen parametreyi seçin

Ayar menüsüne yönelik ayrıntılı bilgiler için bkz. sayfa 89

Favori tuşunu seçilen parametreyle donatmak için, favori tuşuna ykl. 5 saniye

boyunca basın

İlgili bir onay mesajı gösterilir.

Onaylamak için ayar düğmesine basın

Favorinin

çağrılması

Seçilen parametre artık favori tuşunun altında kayıtlıdır.

ÖNEMLİ! Bir favorinin kaydedilmesi sırasında önceki kaydedilmiş olan favori uy- arısız bir şekilde silinir.

Favori tuşuna kısa süreli basın

Kayıtlı parametre gösterilir:

Açılan parametre, ayar düğmesinin çevrilmesiyle doğrudan değiştirilebilir (mavi arka plan).

Değer değişikliği hemen devralınır.

Mevcut kaynak parametrelerini seçebilmek için ayar düğmesine basın ve çevirin.

Favorinin silin-

50 A

mesi

Favori tuşuna 5 saniyeden uzun süre basın

Kayıtlı parametre silinir, ilgili bir mesaj gösterilir.

Onaylamak için ayar düğmesine basın

Favori tuşuna EasyJob'ların atanması

Güç kaynağında FP job fonksiyon paketi mevcut olduğunda, favori tuşuna Easy- Job'lar atanabilir.

ÖNEMLİ! Favori tuşuna EasyJob'lar atandığında, önceden kaydedilmiş olan favori parametre artık favori tuşu üzerinden açılamaz.

Ayar menüsünden job menüsünü seçin

Ayar menüsüne yönelik ayrıntılı bilgiler için bkz. sayfa 117

Job menüsü içerisinde "EasyJob'ları favori tuşuna ata" için "açık" öğesini işaret-

leyin

Menü tuşuna basın

Kaynak parametrelerinde 5 EasyJob butonu küçük gösterilir.

Favori tuşuna basın

50 A

1 2 3 4 5

5 EasyJob butonu açılır ve ayar düğmesi çevrilerek veya düğmeye basılarak seçim yapılabilir.

EasyJob'larla çalışmalara yönelik ayrıntılı bilgileri "EasyJob modu" sayfa 84 itibarıyla bulabilirsiniz.

Bağlantılar, şalterler ve mekanik bileşenler

Bağlantı soketle-

ri, şalterler ve mekanik bileşenler

Ön taraf Arka taraf

No. Fonksiyon

(1) Entegre koruyucu gaz bağlantılı (-) akım soketi

aşağıdakilerin bağlantısı içindir:

TIG torcu

Örtülü elektrot kaynağı durumunda elektrot kablosu

iWave DC güç kaynaklarındaki semboller:

iWave AC/DC güç kaynaklarındaki semboller:

(2) TMC (Tig Multi Connector) bağlantı soketi

TIG torcundan gelen kumanda soketi bağlantısı içindir

Pedallı uzaktan kumanda ünitelerinin bağlantısı için

örtülü elektrot kaynağında uzaktan kumanda ünitelerinin bağlantısı

için

(3) USB bağlantı soketi

USB bellek bağlamak için (ör. Service-Dongle, Licence-Key, ...).

ÖNEMLİ! USB bağlantısı, kaynak devresi için galvanik bir ayırma sistemine sahip değildir.

Bu nedenle, başka bir cihaz ile elektrik bağlantısı kuran cihazlar USB bağlantısına bağlanmamalıdır!

(4) (+) Akım soketi

şasi kablosunu bağlamak içindir

iWave DC güç kaynaklarındaki semboller:

iWave AC/DC güç kaynaklarındaki semboller

(5) Şebeke şalteri

güç kaynağını devreye almak ve devreden çıkarmak içindir

MV cihazlarında şebeke şalteri:

(6) Gerilim azaltıcısına sahip şebeke kablosu

MV cihazlarında: Şebeke kablosu bağlantı soketi

(7) Koruyucu gaz bağlantısı

(8) Kör kapak

Ethernet opsiyonu için

Kurulum ve işletmeye alma

Kaynak işletimi için minimum konfigürasyon

Genel bilgi Güç kaynağı ile çalışmak için kaynak yöntemine bağlı olarak belirli bir minimum

konfigürasyon gereklidir. Aşağıda kaynak işletimi için kaynak yöntemleri ve bunlara uygun minimum konfigürasyon tanımlanmıştır.

TIG AC Kaynağı

TIG DC Kaynağı

Örtülü elektrot kaynağı

iWave AC/DC güç kaynağı

Şasi kablosu

Devre anahtarlı TIG torcu

Basınç regülatörlü koruyucu gaz bağlantısı (Koruyucu gaz beslemesi)

Uygulamaya bağlı olarak ek malzeme

Güç kaynağı

Şasi kablosu

TIG torcu

Basınç düşürücülü koruyucu gaz beslemesi

Uygulamaya bağlı olarak ek malzeme

Güç kaynağı

Şasi kablosu

Kaynak pensesi

Uygulamaya bağlı olarak örtülü elektrotlar

Kurulumdan ve işletmeye almadan önce

Güvenlik

Amaca uygun kullanım

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir. Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

Güç kaynağı yalnızca TIG ve örtülü elektrot kaynağı için tahsis edilmiştir. Başka türlü veya bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir:

kullanım kılavuzundaki tüm bilgi notlarına uyulması

denetim ve bakım işlerinin yapılması

Kurulum yönet-

melikleri

Şebeke bağlantısı

Cihaz, IP23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:

ø 12,5 mm’den (0.49 in.) daha büyük katı yabancı maddelerin girişine karşı ko-

ruma Düşey doğrultudan 60°’lik açıya kadar püskürtme suyuna karşı koruma

Cihaz, IP23 koruma derecesi uyarınca dış mekana yerleştirilebilir ve çalıştırılabilir. Doğrudan neme (ör. yağmur nedeniyle) maruz kalması önlenmelidir.

TEHLİKE!

Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Cihazı düz, sağlam alt zemine hizalı bir şekilde yerleştirin.

▶

Montaj sonrasında tüm vida bağlantılarının sıkı yapılmış olduğunu kontrol

▶

edin.

Havalandırma kanalı çok önemli bir güvenlik donanımıdır. Kurulum yerinin seçiminde soğutma havasının ön ve arka taraftaki hava yarıklarından serbestçe girip çıkabilmesine dikkat edilmelidir. Oluşan elektrik iletken tozlar doğrudan cihaza beslenmemelidir (örneğin bileme işlemlerinde).

Cihazlar güç levhasında belirtilen şebeke gerilimi için tasarlanmıştır. Şebeke kab-

losu veya fişi cihaz modeliniz için uygun değilse, bunlar ulusal standartlara uygun olarak monte edilmelidir. Şebeke kablosunun sigortası teknik verilere uygun olar- ak temin edilmelidir.

DİKKAT!

Jeneratör işleti-

Yeterince boyutlandırılmamış elektrik tesisatları nedeniyle tehlikesi söz konusu-

dur.

Maddi hasarlara neden olabilir.

Şebeke kablosunu ve sigortasını mevcut güç beslemesine uygun olarak belir-

▶

lenmelidir.

Güç levhasındaki teknik veriler geçerlidir.

Güç kaynağı jeneratör için uygundur.

Gerekli jeneratör gücünün boyutlandırılması için güç kaynağının maksimum görünür gücü S

Güç kaynağının maksimum görünür gücü S S

1max

= I

1max

x U

Cihaz performans tabelası veya teknik verilere göre I

Jeneratörün gerekli görünür gücü S S

GEN

= S

1max

x 1,35

1max

gereklidir.

şu şekilde hesaplanır:

1max

ve U

1maks

aşağıdaki el kararı formül ile hesaplanır:

GEN

Kaynak işlemi tam güçle yapılmadığında daha küçük bir jeneratör kullanılabilir.

ÖNEMLİ! Jeneratörün görünür gücü S

gücünden S

daha küçük olmamalıdır!

1maks

güç kaynağının maksimum görünür

GEN

3-fazlı jeneratörlerde 1-fazlı cihazlar işletildiğinde belirtilen jeneratör görünür gücünün çoğunlukla sadece jeneratörün tüm üç fazında mevcut olabileceği dikka-

te alınmalıdır. Gerektiği takdirde jeneratörün tek fazlı durumdaki gücüne ilişkin bilgileri jeneratör üreticisinden alın.

NOT!

Jeneratörün verili gerilimi, şebeke gerilimi toleransı aralığının hiç bir zaman altına düşmemeli veya üstüne çıkmamalıdır.

Şebeke gerilimi tolerans bilgisi "Teknik Özellikler" bölümünde yer almaktadır.

Şebeke kablosunu bağlayın

Genel Güç kaynakları monte edilmiş bir şebeke kablosu olmadan teslim edildiğinde,

bağlantı gerilimi devreye alınmadan önce güç kaynağına uygun bir elektrik kablosunun takılması gerekir. Elektrik kablosu, güç kaynağının teslimat kapsamında mevcuttur.

Güvenlik

Şebeke kablosunu bağlayın

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir. Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

Şebeke kablosunun bağlanması:

Şebeke kablosunu takın

Kilit sesi duyulana kadar şebe-

ke kablosunu 45° sağa çevirin

İşletmeye alma

Güvenlik

Soğutma ünitesine yönelik notlar

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın. Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın. Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Cihazdaki elektrik ileten toz sebebiyle elektrik çarpma tehlikesi mevcuttur.

Ciddi can ve mal kayıpları meydana gelebilir.

Cihaz sadece hava filtresi monte edilmişse çalıştırılmalı. Hava filtresi IP23 se-

▶

viyesinde bir koruma derecesi sağlamak için önemli bir güvenlik donanımı oluşturur.

iWave 230i DC ve iWave 230i AC/DC güç kaynakları, bir soğutma ünitesiyle birlikte çalıştırılabilir. Aşağıdaki uygulamalar için bir soğutma ünitesi önerilir:

5 m'den uzun hortum paketleri

TIG AC Kaynağı

Daha yüksek performans aralığında kaynak işlemleri genel

Soğutma ünitesinin güç beslemesi güç kaynağı üzerinden sağlanır. Güç kaynağının şebeke şalteri - I - konumuna alınırsa soğutma ünitesi çalışmaya hazır hale geçer. Soğutma ünitesiyle ilgili daha ayrıntılı bilgileri, soğutma ünitesinin kullanım kılavu- zunda bulabilirsiniz.

Genel Güç kaynağını devreye alma aşağıdaki gibi tanımlanır:

TIG kaynağı ana uygulaması için,

TIG kaynak sistemi için standart bir konfigürasyon vasıtasıyla.

Standart konfigürasyon aşağıdaki sistem bileşenlerinden oluşur:

Güç kaynağı

TIG el torcu

Basınç düşürücü

Gaz tüpü

Sistem bileşenlerini oluşturma

Sistem bileşenlerinin montajına ve bağlantısına yönelik ayrıntılı bilgileri sistem bileşenlerinin ilgili kullanım kılavuzlarından elde edebilirsiniz.

Gaz tüpünü bağlama

TEHLİKE!

Devrilen gaz tüpleri nedeniyle ciddi can ve mal kaybı tehlikesi.

Gaz tüplerini düz ve sağlam zemine dengeli bir şekilde yerleştirin!

▶

Devrilmemesi için gaz tüplerini sıkıca tutturun: Emniyet bandını gaz tüpünün

▶

üst kısmının tepesine sabitleyin! Emniyet bandını asla boyun bölgesinden sabitlemeyin!

▶

Gaz tüpü üreticisinin güvenlik kurallarına riayet edin!

▶

1 2

Torcu güç kaynağına ve soğutma ünitesine bağlayın

Entegre koruyucu gaz bağlantısı bulunan bir TIG torcu kullanılması durumunda:

Basınç düşürücü ve koruyucu gaz bağlantısını güç kaynağının arka tarafına gaz

hortumu vasıtasıyla bağlayın Gaz hortumunun başlık somununu sıkın

Entegre koruyucu gaz bağlantısı bulunmayan bir TIG torcu kullanılması durumunda:

TIG torcu gaz hortumunu basınç düşürücüye bağlayın

NOT!

Bir MultiControl (MC) soğutma ünitesi kullanıldığında, koruyucu gaz bağlantısı soğutma ünitesinin kullanım kılavuzunda açıklanmıştır.

NOT!

iWave DC güç kaynakları için saf tungsten elektrot kullanmayın (karakteristik renk: Yeşil).

Torcu, torcun kullanım kılavuzuna göre monte edin

Kaynak işletimi esnasında düzenli ar- alıklarla soğutma sıvısı sirkülasyonunu kontrol edin.

NOT!

Her devreye alma işleminden önce:

Torç bağlantı soketindeki conta

▶

halkayı kontrol edin, Soğutucu madde seviyesini kontrol

▶

edin!

İş parçası ile şasi bağlantısı oluşturma

Şebeke şalterini "O" konumuna çevirin

Güç kaynağı kilidinin NFC anahtar ile kapatılması

ve açılması

Genel NFC anahtar = NFC kartı veya NFC anahtarlık

Güç kaynağı, örneğin izinsiz erişimleri veya kaynak parametresinin değiştirilmesini engellemek için NFC anahtarı ile kilitlenebilir.

Kilitleme ve açma güç kaynağının kumanda panelinde temassız şekilde gerçekleşir.

Güç kaynağının kilitlenmesi ve açılması için güç kaynağı açık durumda olmalıdır.

Kısıtlamalar Güç kaynağının açılması ve kilitlenmesi sadece sertifikalı ülkelerde çalışmaktadır.

Güç kaynağı kili- dinin NFC anahtar yardımıyla kapatılması ve açılması

Güç kaynağının kilitlenmesi

NFC anahtarını NFC anahtarının

okuma alanına tutun

Durum satırında anahtar sembolü yanar.

Bu durumda güç kaynağı kilitlenir. Sadece kaynak parametreleri ayar

düğmesi ile gösterilir ve ayarlanabilir.

Kilitli bir fonksiyon seçilirse, uygun bir uyarı bildirimi gösterilir.

Güç kaynağının açılması

NFC anahtarını NFC anahtarının okuma alanına tutun

Durum satırında artık anahtar sembolü yanmaz. Güç kaynağındaki tüm fonksiyonlar tekrar sınırsız bir şekilde kullanılabilir.

NOT!

Güç kaynağının kilitlenmesi ile ayrıntılı bilgileri “Ön ayarlar - Yönetim / Administ- ration” bölümünde, sayfa 135 itibariyle bulabilirsiniz.

Kaynak işletimi

TIG işletim modları

(1) (2) (3)

(4) (5)

Güvenlik

Semboller ve anlamları

TEHLİKE!

Hatalı kullanım nedeniyle tehlike.

Ciddi can ve mal kayıplarına yol açabilir.

Tarif edilen çalışma adımlarını yalnızca kullanım kılavuzunu tamamen oku-

▶

duğunuzda ve anladığınızda uygulayın. Tarif edilen işlevleri, sistem bileşenlerinin tüm kullanım kılavuzlarını, özellikle

▶

de güvenlik kurallarını tam olarak okuduktan ve anladıktan sonra kullanın!

Ayarlama, ayar aralığı ve mevcut parametrelerin ölçüm birimleri hakkındaki bilgi- leri "Ayar menüsü" bölümünde bulabilirsiniz.

(1) Tetiği kısa süreli geriye çekin ve tutun (2) Tetiği bırakın (3) Tetiği kısa süreliğine geriye çekin (< 0,5 sn)

(4) Tetiğe basın ve tutun (5) Tetiği bırakın

GPr Gaz ön akışı

SPt Puntalama süresi

Start akımı:

Ek malzemeyi doğru şekilde konumlandırmak için düşük kaynak akımı ile dikkatli ısıtma işlemi

Son akım:

kaynak sonunda ısı birikimi nedeniyle ana malzemenin yerel aşırı ısınmasını önlemek içindir. Muhtemel kaynak dikişi düşmesi engellenir.

Akım yükseliş süresi:

Start akımını sürekli olarak ana akıma yükseltme (kaynak akımı) I

Aşağı eğim:

DOWN

Kaynak akımını sürekli olarak son krater akımına düşürme

Ana akım (kaynak akımı):

ilerleyen ısı nedeniyle ısıtılan ana malzemeye eşit dağılımlı ısı transferi

GPo

GPr t

DOWN

GPr

DOWN

GPo

Düşürme akımı:

Ana malzemenin yerel ısınmasını önlemek için kaynak akımını düşürme akımı

GPO Son gaz akışı

2 tetik modu

4 tetik modu

Kaynak yapma: Tetiği geriye çekin ve tutun

Kaynak sonu: Tetiği bırakın

2 tetik modu

IS start akımıyla kaynak başlangıcı: Tetiği geriye çekin ve tutun

I1 ana akımıyla kaynak yapma: Tetiği bırakın

IE son akıma düşürme: Tetiği geriye çekin ve tutun

Kaynak sonu: Tetiği bırakın

4 tetik modu

*) Düşürme akımı

Düşürme akımında kaynak akımı ana akım fazı esnasında ayarlanan I-2 düşürme akımına azaltılır.

Düşürme akımını etkinleştirmek için tetiğe bastırın ve tutun

GPr

down

GPo

ana akımı yeniden başlatmak için tetiği bırakın

Özel 4 tetik modu: Tip 1

Ayarlanmış düşürme akımı I2'ye kadar uygulanan ara azaltma, tetiğin kısa süreli olarak geri çekilmesiyle gerçekleştirilir. Tetiğin kısa süreli olarak yeniden geri çekil-

mesinden sonra I1 ana akımı yeniden oluşur.

Özel 4 tetik modu: Tip 1

Özel 4 tetik modu tip 1, aşağıdaki parametre ayarıyla etkinleştirilir:

Start akımı = kapalı

Son akım = kapalı

Düşürme akımı eğim 1 = Kapalı

Düşürme akımı eğim 2 = Kapalı

İşletim modu ön ayarları

Tetik üzerinden I2 = açık

Düşürme akımı tuşu fonksiyonu = I2

Özel 4 tetik mo-

GPr

down

GPo

du: Tip 2

Düşürme akımı, 2. varyantta da ayarlanan düşürme akımı eğim 1/2 değeri üzerinden gerçekleşir:

Tetiğe basılması ve bu durumda tutulması: Kaynak akımı ayarlanan düşürme

akımı eğim 1 üzerinden ayarlanmış olan I2 düşürme akımı değerine kadar sürekli olarak düşer. Düşürme akımı I2 tetiğin bırakılmasına dek aynı değerde

kalır. Tetik bırakıldıktan sonra: Kaynak akımı, ayarlanmış olan düşürme akımı eğim 2

üzerinden ana akım I1 değerine yükselir.

Özel 4 tetik modu: Tip 2

Özel 4 tetik modu tip 2, aşağıdaki parametre ayarıyla etkinleştirilir:

Start akımı = kapalı

Son akım = kapalı

Düşürme akımı eğim 1 = açık

Düşürme akımı eğim 2 = açık

İşletim modu ön ayarları

Tetik üzerinden I2 = kapalı

Düşürme akımı tuşu fonksiyonu = I2

Özel 4 tetik mo-

GPr

GPo

du: Tip 3

Kaynak akımına uygulanan düşürme akımı işlemi, tip 3'te tetiğe basılması ve tetiğin bu durumda tutulmasıyla gerçekleştirilir. Tetiğin serbest bırakılmasından sonra

yeniden I1 ana akımı oluşur.

Tetiğin geri çekilmesiyle aşağı eğim veya son krater akımı olmaksızın derhal kaynak sonu gerçekleşir.

Özel 4 tetik modu: Tip 3

Özel 4 tetik modu tip 3, aşağıdaki parametre ayarıyla etkinleştirilir:

Start akımı = kapalı

Son akım = 0,01 s

Düşürme akımı eğim 1 = Kapalı

Düşürme akımı eğim 2 = Kapalı

İşletim modu ön ayarları

Tetik üzerinden I2 = kapalı

Düşürme akımı tuşu fonksiyonu = I2

Özel 4 tetik mo-

GPr

down

GPo

du: Tip 4

Kaynak başlangıcı ve kaynak: Tetiği kısa süreli olarak geriye doğru çekin ve

bırakın - kaynak akımı, IS start akımından ayarlanmış olan akım yükseliş süresi üzerinden I1 ana akım değerine yükselir. Tetiğe basılması ve bu durumda tutulmasıyla gerçekleştirilen düşürme akımı

işlemi Tetiğin serbest bırakılmasından sonra yeniden I1 ana akımı oluşur

Kaynak sonu: Tetiği kısa süreli olarak geriye doğru çekin ve bırakın

Özel 4 tetik modu: Tip 4

Özel 4 tetik modu tip 4, aşağıdaki parametre ayarıyla etkinleştirilir:

Start akımı zamanı = açık

Son akım zamanı = açık

Düşürme akımı eğim 1 = Kapalı

Düşürme akımı eğim 2 = Kapalı

İşletim modu ön ayarları

Tetik üzerinden I2 = kapalı

Düşürme akımı tuşu fonksiyonu = I2

Özel 4 tetik mo-

GPr t

down

GPo

I1 >

I1 <

du: Tip 5

Tip 5'te kaynak akımının Up/Down torca ihtiyaç duyulmadan yükseltilmesi ve düşürülmesi mümkündür.

Kaynak işlemi esnasında tetiğe ne kadar uzun süreli basılırsa kaynak akımı o

kadar (maksimum değere kadar) yükselir. Tetiği bıraktıktan sonra kaynak akımı sabit kalır.

Tetiğe yeniden ne kadar uzun süreli basılırsa kaynak akımı o kadar düşer.

Özel 4 tetik modu: Tip 5

Özel 4 tetik modu tip 5, aşağıdaki parametre ayarıyla etkinleştirilir:

Start akımı = kapalı

Son akım = kapalı

Düşürme akımı eğim 1 = Kapalı

Düşürme akımı eğim 2 = Kapalı

İşletim modu ön ayarları

Tetik üzerinden I2 = kapalı veya açık

Düşürme akımı tuşu fonksiyonu = I1

Özel 4 tetik mo-

GPr

down

GPo

< 0,5 s

> 0,5 s

du: Tip 6

Start akımı IS ve akım yükseliş süresi ile kaynak başlangıcı: Tetiği geriye çekin

ve tutun I2’ye düşürme akımı ve I2’den I1 ana akıma geri dönüş için: Tetiğe kısa süreli (<

0,5 s) basın ve geri çekin Kaynak prosesini sonlandırma: Tetiğe uzun süreli basma (< 0,5 s) ve geri çek-

me.

Proses, aşağı eğim fazından ve son akım fazından sonra otomatik olarak sonlandırılır.

Aşağı eğim fazı veya son akım fazı esnasında tetiğe kısa süreli olarak (< 0,5 s) basılıp serbest bırakılırsa ana akıma doğru akım yükseliş süresi başlatılır ve kaynak prosesi devam ettirilir.

Özel 4 tetik modu: Tip 6

Özel 4 tetik modu tip 6, aşağıdaki parametre ayarıyla etkinleştirilir:

Start akımı = kapalı

Son akım zamanı = açık

Düşürme akımı eğim 1 = Kapalı

Düşürme akımı eğim 2 = Kapalı

İşletim modu ön ayarları

Tetik üzerinden I2 = açık

Düşürme akımı tuşu fonksiyonu = I2

Punta kaynağı Punta kaynağı işletim modu seçildiğinde durum göstergesi içerisinde kaynak

GPr

DOWN

SPt

GPo

yöntemine ait sembolün yanında punta kaynağı sembolü de gösterilir:

Kaynak yapma: Tetiği kısa süreli geriye çekin

Kaynak süresi, puntalama süresi ayar parametresi için girilen değere eşittir. Kaynak işleminin zamanından erken bitirilmesi: Tetiği yeniden geriye çekin

CycleTIG

(1)(2)

(3)

(4)

I [A]

t [ms]

(2)

(1)

CycleTIG

DC kaynağı için gelişmiş aralıklı kaynak yöntemi

CycleTIG fonksiyonu etkinleştirilmişse aşağıdaki parametreler kullanılabilir:

(1) Aralık zamanı (2) Aralık mola süresi (3) Aralık döngüsü

CycleTig devrede

(4) Ana akım

NOT!

Diğer CycleTIG detayları için 75 sayfalarının devamına bakınız. CycleTIG parametresi açıklaması için 64 sayfalarının devamına bakınız.

TIG kaynağı

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir. Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın. Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın. Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Şebeke fişini takın

DİKKAT!

Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.

Şebeke şalteri - I - konumuna alınır alınmaz torcun tungsten elektrotu gerilim altında bulunur.

Tungsten elektrotunun insanlara veya elektriği ileten veya topraklanmış herh-

▶

angi bir parçaya temas etmediğinden emin olun (örneğin mahfaza, ...).

Şebeke şalterini - I - konumuna çevirin

Ekranda Fronius logosu gösterilir.

TIG kaynağı

Kaynak yöntemi / işletim modu tuşuna basın

Kaynak yöntemi ve işletim modları gösterilir.

Ayar düğmesini çevirerek istediğiniz kaynak yöntemini seçin

Ayar düğmesine basarak seçimi onaylayın

Ayar düğmesini çevirerek istediğiniz işletim modunu seçin

Ayar düğmesine basarak seçimi onaylayın

Kısa bir süre sonra veya kaynak yöntemi / işletim modu tuşuna bastıktan sonra mevcut TIG kaynak parametreleri gösterilir.

Ayar düğmesi çevrildiğinde: İstenen parametre seçilir

Ayar düğmesine basın

Parametrenin değeri maviye çevrilir ve değiştirilebilir duruma gelir.

Ayar düğmesini döndürün: Parametrenin değeri değiştirilir

Ayar düğmesine basın

Gerektiğinde ayar menüsündeki diğer parametreleri ayarlayın

(Ayrıntılar Setup-Ayarlar bölümünde sayfa 89 itibarıyla mevcuttur) Gaz tüpü valfini açın

Gaz kontrol tuşuna basın

Test gaz akışı en fazla 30 saniye boyunca gerçekleşir. İşlem, tuşa yeniden basılarak zamanından önce sonlandırılır.

Manometre istediğiniz gaz miktarını gösterene kadar basınç düşürücünün

altındaki ayar vidasını döndürün

NOT!

50%

xxA

50%

xxA

0.5 s

TIG DC kaynağı

için kaynak para- metreleri

Genel olarak ayar tuşunu kullanarak ayarlanan tüm parametre ayar değerleri bir sonraki değişikliğe kadar kayıtlı halde bulunur.

Bu durum güç kaynağı arada kapatılıp tekrar açıldığında da geçerlidir.

Kaynak işlemini başlatın (ark ateşleme)

Polarite kaynak parametresi sadece iWave AC/DC güç kaynaklarıyla birlikte mev- cuttur.

Polarite kaynak parametresi DC olarak ayarlandığında, aşağıdaki kaynak paramet- releri mevcut olur.

xxA = Ayarlanan ana akıma bağlı olarak gerçek akım değeri

Start akımı

Start akımı, 2 tetik modu ve punta kaynağı

Ayar aralığı: %0 - 200 (ana akımından) Fabrika ayarı: %50

ÖNEMLİ! TIG AC kaynağı ve TIG DC kaynağı için start akımı ayrı olarak kaydedilir.

Akım yükseliş süresi

Akım yükseliş süresi, 2 tetik modu ve punta kaynağı

Ayar aralığı: Off; 0,1 - 30,0 s Fabrika ayarı: 0,5 s

ÖNEMLİ! Kaydedilen akım yükseliş süresi değeri, 2 tetik ve 4 tetik modu için geçerlidir.

Start akımı, 4 tetik modu

Akım yükseliş süresi, 4 tetik modu

Ana akım (I1)

50 A

50%

xxA

150%

xxA

Slope1 Slope2

I

I < 100 %

I > 100 %

Slope1

Slope2

Ana akım, 2 tetik modu ve punta kaynağı

Ayar aralığı: 3 - 190 A ... iWave 190i, 3 - 230 A ... iWave 230i Fabrika ayarı: -

ÖNEMLİ! Up/Down fonksiyonu bulunan torçlarda, cihazın boşta çalışması esn- asında tam ayar aralığı seçilebilir.

Düşürme akımı (I2)

sadece 4 tetik modunda

Düşürme akımı I2 < Ana akım I

Ayar aralığı: %0 - 200 (ana akımından I1) Fabrika ayarı: %50

Ana akım, 4 tetik modu

Düşürme akımı I2 > Ana akım I

I2 < %100 kaynak akımının kısa süreli ve uygun şekilde azaltımı

(örneğin kaynak işleminde kaynak telinin değiştirilmesi sırasında)

I2 > %100 kaynak akımının kısa süreli ve uygun şekilde arttırılması

(örneğin punto kaynağının daha yüksek bir güçle üst üste bindirilmesi için)

Eğim1 ve Eğim2 değerleri TIG menüsünde ayarlanabilir.

Aşağı eğim

0.5 s

30%

xxA

30%

xxA

2.4mm

Aşağı eğim, 2 tetik modu ve punta kaynağı

Ayar aralığı: Off; 0,1 - 30,0 s Fabrika ayarı: 1,0 s

ÖNEMLİ! Kaydedilen aşağı eğim değeri, 2 tetik ve 4 tetik modu için geçerlidir.

Son akım

Son akım, 2 tetik modu ve punta kaynağı

Ayar aralığı: %0 - 100 (ana akımından) Fabrika ayarı: %30

Elektrot çapı

Aşağı eğim, 4 tetik modu

Son akım, 4 tetik modu

Ayar aralığı: Off; 1,0 - 4,0 mm Fabrika ayarı: 2,4 mm

Polarite

DC-

Ayar aralığı: DC- / AC Fabrika ayarı: DC-

CycleTIG kaynak

parametreleri

CycleTIG kaynak parametreleri etkinleştirilmişse CycleTIG kaynak parametreleri, TIG DC kaynak parametrelerinde ana akıma göre görüntülenir:

Aralık döngüsü

Kaç döngünün tekrarlanması gerektiğini ayarlamak için

Ayar aralığı: Kalıcı/1-2000 Fabrika ayarı: Sürekli

Aralık zamanı

Kaynak akımının I1 aktif olduğu süreyi ayarlamak içindir

Ayar aralığı: 0,02 - 2,00 s Fabrika ayarı: 0,5 s

Aralıklı mola süresi

Ana akımın aktif olduğu süreyi ayarlamak içindir

Ayar aralığı: 0,02 - 2,00 s Fabrika ayarı: 0,5 s

Ana akım

Aralıklı mola süresi boyunca akımın azaltılması gerektiği aralıklı ana akımın ayarlanması içindir

Ayar aralığı: Kapalı/3 - maks. A Fabrika ayarı: Kapalı

TIG AC kaynağı

50%

xxA

50%

xxA

0.5 s

50 A

için kaynak para- metreleri

Polarite kaynak parametresi sadece iWave AC/DC güç kaynaklarıyla birlikte mev- cuttur.

Polarite kaynak parametresi AC olarak ayarlandığında, aşağıdaki kaynak paramet- releri mevcut olur:

xxA = Ayarlanan ana akıma bağlı olarak gerçek akım değeri

Start akımı

Start akımı, 2 tetik modu ve punta kaynağı

Ayar aralığı: %0 - 200 (ana akımından) Fabrika ayarı: %50

ÖNEMLİ! TIG AC kaynağı ve TIG DC kaynağı için start akımı ayrı olarak kaydedilir.

Akım yükseliş süresi

Akım yükseliş süresi, 2 tetik modu ve punta kaynağı

Ayar aralığı: Off; 0,1 - 30,0 s Fabrika ayarı: 0,5 s

ÖNEMLİ! Kaydedilen akım yükseliş süresi değeri, 2 tetik ve 4 tetik modu için geçerlidir.

Start akımı, 4 tetik modu

Akım yükseliş süresi, 4 tetik modu

Ana akım (I1)

Ana akım, 2 tetik modu ve punta kaynağı

Ayar aralığı: 3 - 190 A ... iWave 190i, 3 - 230 A ... iWave 230i Fabrika ayarı: -

ÖNEMLİ! Up/Down fonksiyonu bulunan torçlarda, cihazın boşta çalışması esn- asında tam ayar aralığı seçilebilir.

Ana akım, 4 tetik modu

Düşürme akımı (I2)

50%

xxA

150%

xxA

Slope1 Slope2

I

I < 100 %

I > 100 %

Slope1

Slope2

0.5 s

sadece 4 tetik modunda

Düşürme akımı I2 < Ana akım I

Ayar aralığı: %0 - 200 (ana akımından I1) Fabrika ayarı: %50

I2 < %100 kaynak akımının kısa süreli ve uygun şekilde azaltımı

(örneğin kaynak işleminde kaynak telinin değiştirilmesi sırasında)

I2 > %100 kaynak akımının kısa süreli ve uygun şekilde arttırılması

(örneğin punto kaynağının daha yüksek bir güçle üst üste bindirilmesi için)

Eğim1 ve Eğim2 değerleri TIG menüsünde ayarlanabilir.

Aşağı eğim

Düşürme akımı I2 > Ana akım I

Aşağı eğim, 2 tetik modu ve punta kaynağı

Ayar aralığı: Off; 0,1 - 30,0 s Fabrika ayarı: 1,0 s

ÖNEMLİ! Kaydedilen aşağı eğim değeri, 2 tetik ve 4 tetik modu için geçerlidir.

Aşağı eğim, 4 tetik modu

Son akım

30%

xxA

30%

xxA

15%

35%

50%

t (s)

I (A)

35% 50% 15%

Son akım, 2 tetik modu ve punta kaynağı

Ayar aralığı: %0 - 100 (ana akımından) Fabrika ayarı: %30

Balans

Sadece iWave AC/DC'de

Balans = % 15

Son akım, 4 tetik modu

Balans = % 35

Balans = % 50

Ayar aralığı: %15 - 50 Fabrika ayarı: %35

15: En yüksek erime performansı, en düşük temizlik etkisi

50: En yüksek temizlik etkisi, en düşük erime performansı

Balansın akım değişimine etkisi:

Elektrot çapı

2.4mm

off

(2)(1)

Ayar aralığı: Off; 1,0 - 4,0 mm Fabrika ayarı: 2,4 mm

Küre modu

Sadece iWave AC/DC'de

Ayar aralığı: Off / on Fabrika ayarı: Off

off Otomatik küre oluşumuna yönelik fonksiyon devre dışı

on Verilen tungsten elektrot çapı için kaynak başlangıcı esnasında optimum uç oluşumu sağlanır. Deneme iş parçasında ayrı bir küre oluşumu gerekmez. Bunun ardından otomatik küre oluşumuna yönelik fonksiyon yeniden sıfırlanır ve devre dışı bırakılır.

(1) ... ateşlemeden önce (2) ... ateşlemeden sonra

Küre modu her bir tungsten elektrotu için ayrıca etkinleştirilmelidir.

NOT!

Tungsten elektrot üzerinde yeterli büyüklükte bir küre varsa, otomatik küre oluşumu fonksiyonu gerekli değildir.

Polarite

Ayar aralığı: DC- / AC Fabrika ayarı: DC-

Ark ateşleme

Genel TIG AC kaynak yönteminde optimum ateşleme düzeni için iWave AC/DC güç kay-

nakları aşağıdakileri dikkate alır:

Tungsten elektrotun çapı

Önceki kaynak süresi ve kaynak duraklama süresi göz önünde bulundurularak

gerçek tungsten elektrot sıcaklığı

Yüksek frekans aracılığıyla ark ateşleme (HF ateşleme)

DİKKAT!

Elektrik çarpması sonucunda gerçekleşen korkunun etkisi sebebiyle yaralanma tehlikesi bulunmaktadır

Fronius cihazları tüm geçerli standartlara uygun olmasına rağmen, HF ateşleme esnasında belirli durumlarda tehlikesiz ama hissedilebilir bir elektrik çarpması meydana gelebilir.

Belirtilen koruyucu giysileri kullanın, özellikle de eldivenleri!

▶

Sadece uygun, tamamen eksiksiz ve hasarsız TIG hortum paketleri kullanın!

▶

Nemli veya ıslak ortamlarda çalışmayın!

▶

Özellikle iskeletler, çalışma platformları üzerinde, zorunlu durumlarda, dar ve

▶

zor erişilebilir veya korunmasız yerlerde çalışırken dikkat edin!

HF menüsünde ayar parametreleri için ateşleme süresine yönelik olarak bir zaman değeri ayarlanmış olduğunda HF ateşleme etkinleştirilir. Ekranda durum satırında, HF ateşlemesi göstergesi yanar.

HF ateşlemede temaslı ateşlemeye göre tungsten elektrotun ve iş parçasının kir- lenme riski ortadan kalkar.

HF ateşleme için takip edilecek işlem sırası:

Gaz nozulunu ateşleme yerine,

tungsten elektrot ve iş parçası arasında yaklaşık 2 ila 3 mm (5/64 1/8 in.) mesafe olacak şekilde takın.

Torç eğimini arttırın ve torcu

seçilen işletim moduna uygun şekilde çalıştırın

Ark iş parçasına temassız olarak ateşleme yapar.

Torcu normal konumuna eğin

Kaynak işlemini gerçekleştirin

Temaslı ateşleme Ateşleme süresi ayar parametresi off olarak ayarlanırsa, HF ateşleme devre dışı

bırakılır. Ark ateşlemesi iş parçasının tungsten elektrota teması ile gerçekleşir.

Temaslı ateşleme aracılığıyla ark ateşlemesi için takip edilecek işlem sırası:

Gaz nozulunu ateşleme yerine,

tungsten elektrot ve iş parçası arasında yaklaşık 2 ila 3 mm (5/64 ila 1/8 in.) mesafe olacak şekilde takın

Tetiğe basın

Koruyucu gaz akışı başlar

Tungsten elektrot iş parçasına tem-

as edene kadar torcu yavaşça dik duruma getirin

Torcu yukarı kaldırın ve normal ko-

numuna döndürün

Ark ateşlenir.

Kaynak işlemini gerçekleştirin

Elektroda aşırı yüklenme

Kaynak sonu

Tungsten elektrota aşırı yüklenilmesi durumunda elektrotta malzeme çözülmesi oluşabilir ve bu sebeple kaynak havuzuna kir girebilir.

Tungsten elektrotunda aşırı yüklenme oluştuğunda kumanda panelindeki durum satırında “Elektroda aşırı yüklendi” göstergesi yanar. “Elektroda aşırı yüklendi” göstergesi ayarlanan elektrot çapına ve ayarlanan kayn- ak akımına bağlıdır.

Ayarlanan işletim moduna göre torcu bırakarak kaynak işlemini sonlandırın

Ayarlanan son gaz akışını bekleyin, torcu kaynak dikişi ucunun üstündeki ko-

numda tutun.

Özel TIG fonksiyonları

(1)

I [A]

t [s]

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Ateşleme zaman

Güç kaynağı, ateşleme zaman aşımı fonksiyonuna sahiptir.

aşımı fonksiyonu

Tetiğe basıldığında gaz ön akışı hemen başlar. Bunun ardından ateşleme işlemi başlatılır. Ayar menüsünde ayarlanan süre zarfında ark meydana gelmezse güç kaynağı kendisini otomatik olarak kapatır.

Ateşleme zaman aşımı parametresinin ayarı "HF menüsü“ bölümünde sayfa 106 itibarıyla açıklanmıştır.

Darbe kaynağı Başlangıç için ayarlanmış kaynak akımı her zaman tüm kaynak işlemi için faydalı

olmayabilir:

çok düşük akım şiddetinde ana malzeme yeterince erimez,

aşırı ısıtmada ise akışkan kaynak havuzunun akarak yerine terk etmesi tehlike-

si oluşur.

Bu sorunun çözümü TIG darbe fonksiyonundadır (darbeli akım kaynağına sahip TIG kaynağı): düşük bir ana akım (2) düz bir yükseliş göstererek daha yüksek bir darbe akımına yükseltilir ve ayarlanan Dutycycle’a (5) bağlı olarak yeniden ana akım (2) değerine düşer. TIG darbe özelliğinde kaynak yerinin küçük kısımları hızlı bir şekilde eritilir ve bunlar hızlı bir şekilde yeniden sertleşir. Manuel uygulamalarda TIG darbe özelliğinde kaynak telinin verilmesi maksimum akım fazında gerçekleştirilir (yalnızca 0,25 - 5 Hz düşük frekans aralığında mümkündür). Daha yüksek darbe frekansları otomatik işletim modlarında uygul- anır ve daha çok arkın stabilize edilmesini sağlar.

Darbe kaynağı özelliği zorunlu durumlarda çelik boruların veya ince plakaların kaynatılmasında uygulanır.

Seçilen TIG DC kaynak yönteminde TIG Darbe fonksiyonunun çalışma prensibi:

Darbe kaynağı fonksiyonu - Kaynak akımı prosesi

Açıklamalar: (1) Ana akım, (2) ana akım, (3) Star akımı, (4) Akım yükseliş süresi, (5) Darbe frekansı *) (6) Dutycycle, (7) Aşağı eğim, (8) Son akım

*) (1/F-P = İki impuls arasında geçen süre)

I [A]

t [s]

(1)

(2)

(3)

(4)

(5)

(6)

Puntalama fonk-

siyonu

TIG DC kaynak yöntemi için puntalama fonksiyonu mevcuttur.

Puntalama (4) ayar parametresi için bir zaman süresi ayarlanınca, 2 tetik ve 4 tetik modu işletim modlarına puntalama fonksiyonu atanır. İşletim modunun akışında herhangi bir değişiklik olmaz. Ekranda durum satırında tutturma göstergesi (TAC) yanar:

Bu süre esnasında iki iş parçasını tuttururken kaynak banyosunun birlikte akmasını optimize eden darbeli bir kaynak akımı mevcuttur.

TIG DC kaynak sırasında puntalama fonksiyonunun çalışma prensibi:

Puntalama fonksiyonu - Kaynak akımı prosesi

Açıklamalar: (1) Ana akım, (2) Start akımı, (3) Akım yükseliş süresi, (4) Puntalama işlemi için darbeli kaynak akımı süresi, (5) Aşağı eğim, (6) Son akım

NOT!

Darbeli kaynak akımı için şu geçerlidir:

Güç kaynağı ayarlanmış ana akıma (1) bağlı olarak darbe parametrelerini otomatik olarak düzenler. Darbe parametreleri ayarlanmamalıdır.

Darbeli kaynak akımı

Start akımı fazının (2) bitiminin ardından başlar

akım yükseliş süresi fazı (3) ile başlar

Ayarlanan puntalama zamanına bağlı olarak darbeli kaynak akımı, son akım fazına (6) kadar devam edebilir (puntalama (4) ayar parametresi "on").

Puntalama süresinin bitiminin ardından sabit kaynak akımı ile kaynak işlemine devam edilir, gerekli durumlarda ayarlanan Darbe parametresi kullanılabilir.

CycleTIG TIG DC kaynağı yöntemi için aralıklı kaynak yöntemi CycleTIG kullanılabilir.

Bu aşamada kaynak sonucu, çeşitli parametre kombinasyonlarından etkilenir ve bunlarla ayarlanır.

CycleTIG’nin temel avantajları kaynak havuzunun kolaylıkla kontrol edilmesi, doğrudan ısı girdisi ve meneviş renginin az olmasıdır.

CycleTIG varyasyonları

CycleTIG + düşük ana akım

Zorunlu durumlarda yapılan kaynaklar, kenar uygulamaları ve orbital kaynakl-

ar için Kalın/çok ince sac bağlantıları için idealdir

Mükemmel kaynak dikişi işareti

Sadece kaynak başlangıcında HF ateşleme

Uzun elektrot kullanım ömrü

Kaynak havuzu kontrolü

Doğrudan ısı girdisi

CycleTIG + Reversed Polarity Ignition = açık + Ana akım = kapalı

Onarım çalışmaları (örneğin kenar uygulamaları)

Doğrudan ısı girdisi

Ateşleme ayarıyla birlikte büyük avantaj HF ateşleme = Touch HF

Her döngüde HF ateşleme (!)

Çok kısa elektrot kullanım ömrü (!)

Öneri: Reversed Polarity Ignition ateşleme ayarıyla iWave AC/DC = Otomatik

CycleTIG + tutturma

Çok ince sacların tutturulması, orbital uygulamalar ve kalın/çok ince sac

bağlantılar için Sadece kaynak başlangıcında HF ateşleme

Uzun elektrot kullanım ömrü

Kaynak havuzu kontrolü

Doğrudan ısı girdisi

Mükemmel dikiş görünüşü

Tutturma fonksiyonu otomatik pulse ayarı oluşturur

CycleTIG + Puls

CycleTIG özel olarak tüm puls ayarlarıyla birlikte kullanılabilir. Bu sayede yüksek akım ve alçak akım fazında puls işlemine olanak tanır.

Çok ince sacları tutturmak ve kaplama kaynağı uygulamaları için

Kalın/çok ince sac bağlantıları için

Sadece kaynak başlangıcında HF ateşleme

Uzun elektrot kullanım ömrü

Kaynak havuzu kontrolü

Doğrudan ısı girdisi

Mükemmel dikiş görünüşü

Özel pulse ayarlamaları mümkündür

Daha fazla ayar parametresi

Örtülü elektrot kaynağı, CEL kaynağı

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir. Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın. Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın. Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Şebeke şalterini - O - konumuna çevirin

Şebeke fişini çıkartın

TIG torcunu sökün

ÖNEMLİ! Uygun akım türünü seçebilmek ve elektrot kablolarını ve şasi kablolarını

doğru bir şekilde bağlayabilmek için örtülü elektrotların ambalajındaki uyarılara dikkat edin!

Şasi kablosunu takın ve kilitleyin:

(+) akım soketine ... DC kaynağı için (=/-) (-) akım soketine ... DC+ kaynağı için (=/+)

Şasi kablosunun diğer ucuyla iş parçası ile bağlantı oluşturun

Elektrot kablosunu takın ve sağa doğru çevirerek kilitleyin:

(-) akım soketine ... DC kaynağı için (=/-) (+) akım soketine ... DC kaynağı için (=/+)

Şebeke fişini takın

DİKKAT!

Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.

Şebeke şalteri - I - konumuna alınır alınmaz elektrot tutucudaki örtülü elektrot gerilim altında bulunur.

Örtülü elektrotun insanlara veya elektriği ileten veya topraklanmış herhangi

▶

bir parçaya temas etmediğinden emin olun (örneğin mahfaza, ...).

Şebeke şalterini - I - konumuna çevirin

Ekranda Fronius logosu gösterilir.

Örtülü elektrot kaynağı, CEL kaynağı

İşletim modu tuşuna basın

Kaynak yöntemi ve işletim modları gösterilir. Elektrot (Stick / MMA) veya selülöz kaynak yöntemini seçin (ayar düğmesini

çevirin ve düğmeye basın)

Örtülü elektrot kaynak yöntemi seçildiğinde, gerekli durumlarda mevcut bir soğutma ünitesi otomatik olarak devre dışı bırakılır. Bunu devreye almak mümkün değildir.

Parametre ayar düğmesini çevirerek polariteyi seçin:

DC- / DC+ / AC ... örtülü elektrot kaynağında DC- / DC+ ... selülöz elektrotlu örtülü elektrot kaynağında

Ayar düğmesine basın

Ayar düğmesini çevirerek kaynaklanacak örtülü elektrotlar için polariteyi ayar-

layın Ayar düğmesine basarak seçimi onaylayın

Ayar düğmesini çevirerek diğer kaynak parametrelerini seçin

Ayar düğmesine basın

Parametrenin değeri maviye çevrilir ve değiştirilebilir duruma gelir.

Ayar düğmesini döndürün: Parametrenin değeri değiştirilir

Ayar düğmesine basın

Gerektiğinde ayar menüsündeki diğer parametreleri ayarlayın

(Ayrıntılar Setup-Ayarlar bölümünde sayfa 89 itibarıyla mevcuttur)

NOT!

Genel olarak ayar tuşunu kullanarak ayarlanan tüm parametre ayar değerleri bir sonraki değişikliğe kadar kayıtlı halde bulunur.

Bu durum güç kaynağı arada kapatılıp tekrar açıldığında da geçerlidir.

Kaynak işlemini başlatın

Örtülü elektrot

* *

50%

xxA

* *

100%

xxA

* *

150%

xxA

130 A

* *

130 A

* *

130 A

* *

kaynağı için ayar parametreleri

* Ayarlanan akım türüne göre bu pozisyonda (+), (-) veya alternatif akım

sembolü gösterilir.

xxA = Ayarlanan ana akıma bağlı olarak gerçek akım değeri

Start akımı

Start akımı: Start akımı < Ana akım ("Yumuşak yol verme”)

Start akımı: Start akımı > Ana akım ("HotStart”)

Ayar aralığı: %0 - 200 (ana akımından) Fabrika ayarı: %150

Ana akım

Start akımı: Start akımı = Ana akım

Ana akım: Start akımı < Ana akım ("Yumuşak yol verme”)

Ana akım: Start akımı > Ana akım ("HotStart”)

Ayar aralığı: 0 - 190 A ... Fabrika ayarı:-

Ana akım: Start akımı = Ana akım

iWave 190i, 0 - 230 A ... iWave 230i

Dinamik

* *

DC-

DC+

Optimum bir kaynak sonucu elde etmek için çoğu durumda dinamik ayarlanmalıdır.

Ayar aralığı: %0 - 100 (ana akımından) Fabrika ayarı: 20

0 ... zayıf ve az çapaklı ark 100 ... daha sert ve daha kararlı ark

Çalışma prensibi: Damlacık geçişi anında veya kısa devre anında kısa süreli bir amperaj artışı gerçekleşir. Stabil bir ark elde etmek için kaynak akımı geçici olarak artar. Örtülü elektrodun kaynak havuzunda batma riski durumunda bu önlem kaynak havuzunun katılaşmasını ve daha uzun süreli ark kısa devresini önler. Yapışan örtülü elektrot bu şekilde büyük ölçüde engellenmiş olur.

Polarite

Polarite, DC- olarak ayarlanmış

Polarite, AC olarak ayarlanmış

Ayar aralığı: DC- / DC+ / AC Fabrika ayarı: DC-

Polarite, DC+ olarak ayarlanmış

Selülöz elektrotlu örtülü elektrot kaynağı için kaynak parametre-

leri

* Ayarlanan akım türüne göre bu pozisyonda (+) veya (-) gösterilir.

xxA = Ayarlanan ana akıma bağlı olarak gerçek akım değeri

Start akımı

* *

50%

xxA

* *

100%

xxA

* *

150%

xxA

130 A

* *

130 A

* *

130 A

* *

Start akımı: Start akımı < Ana akım ("Yumuşak yol verme”)

Start akımı: Start akımı > Ana akım ("HotStart”)

Ayar aralığı: %0 - 200 (ana akımından) Fabrika ayarı: %150

Ana akım

Start akımı: Start akımı = Ana akım

Ana akım: Start akımı < Ana akım ("Yumuşak yol verme”)

Ana akım: Start akımı > Ana akım ("HotStart”)

Ayar aralığı: 0 - 190 A ... iWave 190i, 0 - 230 A ... iWave 230i Fabrika ayarı: -

Ana akım: Start akımı = Ana akım

Dinamik

* *

DC-

DC+

Optimum bir kaynak sonucu elde etmek için çoğu durumda dinamik ayarlanmalıdır.

Ayar aralığı: %0 - 100 (ana akımından) Fabrika ayarı: 20

0 ... zayıf ve az çapaklı ark 100 ... daha sert ve daha kararlı ark

Polarite

Polarite, DC- olarak ayarlanmış

Ayar aralığı: DC- / DC+ Fabrika ayarı: DC-

Polarite, DC+ olarak ayarlanmış

Ana akım >

I (A)

t (s)

0,5 1 1,5

(1)

(3)

(2)

100

150

I (A)

90A

30A

(1)

(3)

(2)

% 100 (Sıcak yol verme)

Avantajları

Kötü ateşleme özelliklerine sahip elektrotlarda bile ateşleme özelliklerini iyi-

leştirme Başlangıç aşamasında ana malzemeyi daha iyi eriterek, daha az soğuk nokt-

anın oluşması Hemen hemen hiç çapak kalıntısı kalmaz

(1) Start akımı süresi

0-2 sn, fabrika ayarı 0,5 sn

(2) Start akımı

%0-200, fabrika ayarı %150

(3) Ana akım = ayarlanan kaynak

akımı I

Çalışma prensibi

Ayarlanan start akımı süresi (1) sırasında kaynak akımı I1 (3) start

akımına (2) arttırılır.

Start akımı < % 100 (yumuşak yol verme)

Start akımı için örnek > %100 (Sıcak yol verme)

Start akımı süresi ayarı ayar menüsünden gerçekleştirilir.

Bir start akımı < %100 (yumuşak yol verme) bazik elektrotlar için uygundur. Ateşleme düşük kaynak akımı ile gerçekleştirilir. Ark kararlı hale gelir gelmez, kay- nak akımı sürekli olarak ayarlanan kaynak akımı ayar değerine kadar artar.

Avantajları:

Düşük kaynak akımı ile ateşlenen

elektrotlarda ateşleme özelliklerinin iyileştirilmesi Hemen hemen hiç çapak kalıntısı

kalmaz Kaynak çapaklarının azaltılması

(1) Start akımı (2) Start akımı süresi (3) Ana akım

Start akımı süresi ayarı örtülü elektrotlar menüsünden gerçekleştirilir.

Start akımı için örnek < %100 (yumuşak yol verme)

Anti-Stick fonk- siyonu

Daha kısa arkta kaynak gerilimini örtülü elektrot yapışma eğilimi gösterene kadar azaltın. Ayrıca örtülü elektrotun tavlanma durumu söz konusu olabilir.

Aktif Anti-Stick fonksiyonu ile tavlanmanın önüne geçilir. Örtülü elektrot yapışmaya başlarsa güç kaynağı kaynak akımını derhal keser. Örtülü elektrot iş parçasından ayrıldıktan sonra kaynak işlemine sorunsuz bir şekilde devam edilebi-

lir.

Anti-Stick fonksiyonunun etkinleştirilmesi ve devre dışı bırakılması örtülü elektrotlar menüsünden gerçekleştirilir.

EasyJob modu

EasyJob çalıma noktalarını kay-

dedin

NOT!

EasyJob’lar 1 ilâ 5 arasındaki job numaralarıyla kaydedilir ve job menüsü üzerin- de de çağrılabilir.

Bir EasyJob, aynı job numarasıyla kaydedilmiş bir job’ın üzerine kaydedilir!

Ön koşul: Favori tuşuna EasyJob’ların atanması gerekir (bkz. “Favori tuşuna EasyJob’ların atanması”, sayfa 32 itibariyle.

Kaynak yöntemi, işletim modu ve kaynak parametrelerinin ayarlanması

Favori tuşuna basın

5 EasyJob butonu açılır.

Ayar düğmesini çevirin ve istenilen kaydetme yerini seçin

Güncel kaynak ayarlarının kaydedilmesi için ayar düğmesine ykl. 3 saniye basılı

tutun

Düğmenin önce boyutu sonra da rengi değişir.

Yaklaşık 3 saniye sonunda buton yeşille gösterilir.

Ayarlar kaydedilmiştir. Son kaydedilmiş ayarlar etkinleşmiştir. EasyJob'un et- kin olduğu EasyJob butonunda bir işaretle gösterilir.

Dolu bir kaydetme yeri siyahla gösterilir, örn.: Kaydetme yeri 1 ... dolu ve aktif Kaydetme yeri 2 ... seçildi Kaydetme yeri 3 ... boş Kaydetme yeri 4 ... boş Kaydetme yeri 5 ... boş

EasyJob çalışma noktalarını çağırma

Favori tuşuna basın

5 EasyJob butonu açılır. Ayar düğmesini çevirin ve istenilen kaydetme yerini seçin

Kayıtlı bir EasyJob çalışma noktasının ekrana getirilebilmesi için ayar düğmesi-

ne kısa süreli basın (< 3 saniye)

Düğmenin önce boyutu sonra da rengi değişir.

Ardından EasyJob butonları simge durumuna küçültülür, aktif EasyJob bir işaretçi ile gösterilir.

EasyJob çalışma noktalarını silme

Favori tuşuna basın

5 EasyJob butonu açılır. Ayar düğmesini çevirin ve silinecek olan kaydetme yerini seçin

Bir EasyJob çalışma noktasının silinmesi için ayar düğmesine ykl. 5 saniye

basılı tutun

Düğme.

önce boyutu sonra da rengi değişir;

yaklaşık 3 saniye sonra yeşil gösterilir;

Kayıtlı çalışma noktası üzerine güncel ayarlar yazılır. yaklaşık 5 saniye sonra kırmızıya döner (= sil).

EasyJob çalışma noktası silindi.

Job kaynağı

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir. Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın. Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın. Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Hazırlık

Güç kaynağını kaynak yapılacak Job'a uygun şekilde monte edin ve kurun

Şebeke fişini takın

DİKKAT!

Elektrik çarpması nedeniyle can ve mal kaybı tehlikesi.

Şebeke şalteri - I - konumuna alınır alınmaz torcun tungsten elektrotu gerilim altında bulunur.

Tungsten elektrotunun insanlara veya elektriği ileten veya topraklanmış herh-

▶

angi bir parçaya temas etmediğinden emin olun (örneğin mahfaza, ...).

Şebeke şalterini - I - konumuna çevirin

Kaynak görevi

İşletim modu tuşuna basın

Kaynak yöntemi ve işletim modları gösterilir.

"JOB" öğesini seçin (ayar düğmesini çevirin ve düğmeye basın)

Kısa bir süre sonra, son açılan job’ların kaynak parametreleri gösterilir, job nu- marası seçilmiştir.

Ayar düğmesine basın

Job numarası artık değiştirilebilir.

Kaynak yapılacak job’lara ait job numarasını seçin (ayar düğmesini çevirin ve

düğmeye basın)

Seçilen job’ların kaynak parametreleri gösterilir, job artık kaynaklanabilir.

Kurulum Ayarları

Ayar menüsü

Genel Ayar menüsü güç kaynağındaki uzmanlık bilgilerine ve ek fonksiyonlara kolay

erişim sağlar. Ayar menüsünde parametreleri farklı görevlere kolayca uyarlamak

mümkündür.

Ayar menüsünde şunlar bulunur

kaynak prosesi üzerinde doğrudan etkisi olan tüm ayar parametreleri,

kaynak sistemi ön ayarı için tüm ayar parametreleri.

Parametrenin göstergesi ve düzenlenebilir olup olmaması kaynak yönteminin ve işletim modunun güncel ayarlarına bağlıdır. Güncel ayarlar için önemli olmayan parametreler gri ile gösterilir ve bunlar seçilemez.

Ayar menüsüne

girin

Menü tuşuna basın

Ayar menüsü görüntülenir.

Ayar menüsünden çıkmak için menü tuşuna yeniden basın

Güncel ayarlanan kaynak parametreleri gösterilir.

Genel bakış

(1) (2) (3) (4) (5) (6)

(11)

(7)

(14)(15) (13)

(12)

(9)

(10)(8)

Poz. Adı

(1) TIG menüsü

TIG-DC ve TIG-AC için TIG parametrelerinin ayarlanması için

(2) Örtülü elektrot menüsü

Örtülü elektrot parametrelerinin ayarlanması için

(3) CEL menüsü

Selülöz elektrotlu örtülü elektrot kaynağı için parametrenin ayarlanması için

(4) Ateşleme ve işletim modu ayarları

Ateşleme parametrelerinin

ayarlanması için

Ark izlemesi

İşletim modu ön ayarları

(5) Gaz menüsü

Koruyucu gaz parametrelerinin ayarlanması için

(6) Bileşenler ayarları

Soğutma ünitesi işletim modunun ayarlanması için

(7) Dokümantasyon menüsü

(sadece OPT/i dokümantasyon opsiyonu mevcut olduğunda)

Kaynak dikişlerini, sonuçlarını, kayıt defterini görüntülemek için

Örnekleme oranını ve sınır değeri izlemesini ayarlamak için

(8) Job menüsü

(sadece OPT/i Jobs fonksiyon paketi mevcut olduğunda)

job’ların kaydedilmesi, yüklenmesi ve silinmesi için

favori tuşlarına EasyJob'ların atanması için

(9) Ön ayarlar

Ayarlar

Gösterge (arkaplan aydınlatması, dil, tarih ve saat)

Sistem (güç kaynağı konfigürasyonu, fabrika ayarı ...)

Ağ ayarları (Bluetooth, ağ ayarı, WLAN, ...)

Kullanıcı yönetimi (kullanıcı oluştur, rol oluştur ...)

Yönetim (deneme lisansı)

Ön ayarların detaylı görünümü için bkz. sayfa 124.

(10) Sistem bilgileri

Yazılım sürümü veya IP adresi gibi cihaz bilgilerinin gösterilmesi için (güç kaynağı bir ağa entegre edilmiş olduğunda)

Menüleri ve par- ametreleri değiştirin

(11) Kaydırma çubuğu

(birden çok parametrede)

(12) Mevcut menüler

Mevcut menülerin sayısı donanım yazılımı seviyesine ve mevcut opsiyonlara göre değişiklik gösterebilir.

(13) Değer, birim

(14) Ayar parametresi

Seçilen menüye ve kaynak yöntemi ve işletim modu için güncel ayarlara bağlıdır ve önemli olmayan parametreler gri ile gösterilir ve bunlar seçile-

mez.

(15) Güncel olarak seçili menünün gösterimi

kaynak yöntemi ve işletim modunun güncel ayarları dikkate alındığında

* Seçilen menünün düzenlenmesi için güncel (mavi arka plan) ** Güncel olarak seçili menünün pozisyonu

Menü seçildi

Parametre seçildi

Menüyü değiştirin

Parametrenin ayarlanması

Menünün seçilmesi

Bir parametre seçildiğinde (mavi çerçeve, beyaz arka plan):

Parametre üst menüde seçilene kadar ayar düğmesini çevirin

Ayar düğmesine basın

Seçilen menü mavi arka plan ile gösterilir.

Ayar düğmesini çevirin ve istenen menüyü seçin (mavi arka fon)

Parametrenin ayarlanması

Seçilen menüde ayar düğmesine basın

Menünün ilk parametresi seçilir.

Ayar düğmesini çevirin ve istenilen parametreyi seçin

Parametreyi değiştirmek için ayar düğmesine basın

Parametrenin değeri mavi arka fonla gösterilir.

Ayar düğmesini çevirin ve parametrenin değerini ayarlayın

Parametrenin değer değişikliği hemen gerçekleştirilir

Diğer parametreleri seçebilmek için ayar düğmesine basın

TIG menüsü

TIG DC menüsündeki parametreler

Tutturma

Puntalama fonksiyonu - Puntalama işlemi başlangıcında darbeli kaynak akımı za- man aralığı

kapalı / 0,1 - 9,9 sn / açık Fabrika ayarı: Kapalı

açık darbeli kaynak akımı puntalama işleminin sonuna kadar kalır

0,1 - 9,9 s Ayarlanan süre akım yükseliş süresi fazı ile başlar. Ayarlanan süresinin bitiminin ardından sabit kaynak akımı ile kaynak işlemine devam edilir, gerekli durumlarda ayarlanan darbe parametreleri kullanılabilir

kapalı Puntalama fonksiyonu kapalı

Bir değer ayarlanmış olduğu müddetçe ekranın durum satırında, Tutturma göster- gesi (TAC (Hızlı puntalama)) yanar.

Darbe frekansı

Kapalı / 0,20 - 2000 Hz (FP Pulse Pro opsiyonuyla 10000 Hz) Fabrika ayarı: Kapalı

ÖNEMLİ! Darbe frekansı "kapalı" olarak ayarlandığında, ana akım ve devrede kalma oranı parametreleri seçilemez.

Ayarlanan darbe frekansı düşürme akımı için de uygulanır.

Darbe frekansı için bir değer girilene kadar ekranın durum satırında darbe göstergesi yanar.

OPT/i Pulse Pro

Ana akım, devrede kalma oranı, Puls eğri formu ve ana akım eğri formunu ayarlamak için

Ana akım

%0 - 100 (ana akımından I1) Fabrika ayarı: %50

Dutycycle

Ayarlanmış darbe frekansı değerinde darbe süresinin ana akım süresine oranı

%10 - 90 Fabrika ayarı: %50

Darbe eğri formu

ark basıncını optimize etmek için

Dikdörtgen sert / Dikdörtgen yumuşak / Sinüs Fabrika ayarı: Dikdörtgen sert

Dikdörtgen sert: Tamamen dikdörtgen şekilli seyir; biraz gürültülü ark sesi. Ani akım değişimleri Örneğin orbital kaynaklarda kullanım

Dikdörtgen yumuşak: Tamamen dikdörtgen şekilli seyre karşı ses azaltımı için düşürülmüş kenar dikliğine sahip dikdörtgen şekilli seyir;

evrensel kullanımlar

Sinüs: Sinüs şekilli seyir (Sessiz ve stabil ark için standart ayarlar); Örneğin köşe dikişlerinde ve kaplama kaynağı uygulamaları için kullanım

Ark basıncının optimize edilmesi şunları yıl açar:

Kaynak havuzu daha iyi akar (alın kaynağı ve köşe kaynağı daha iyi yapılır)

Daha yavaş bir akım çıkışı veya akım düşüşü (özellikle köşe kaynağı, yüksek

alaşımlı çelikler veya plakalama uygulamalarında dolgu malzemesi veya kaynak havuzu itilmez) Yuvarlanmış eğri formu sayesinde kaynak yapımında ses seviyesi azalır

Ana akım eğri formu

, ark basıncını optimize etmek için

Dikdörtgen sert / Dikdörtgen yumuşak / Sinüs Fabrika ayarı: Dikdörtgen sert

Dikdörtgen sert: Tamamen dikdörtgen şekilli seyir; biraz gürültülü ark sesi. Ani akım değişimleri Örneğin orbital kaynaklarda kullanım

Dikdörtgen yumuşak: Tamamen dikdörtgen şekilli seyre karşı ses azaltımı için düşürülmüş kenar dikliğine sahip dikdörtgen şekilli seyir;

evrensel kullanımlar

Sinüs: Sinüs şekilli seyir (Sessiz ve stabil ark için standart ayarlar); Örneğin köşe dikişlerinde ve kaplama kaynağı uygulamaları için kullanım

Start akımı süresi

Start akımı süresi, start akımı fazının süresini ifade eder.

Kapalı / 0,01 - 30,0 s Fabrika ayarı: Kapalı

ÖNEMLİ! Start akımı süresi sadece 2 tetik modu ve punta kaynağı için geçerlidir. 4 tetik modunda start akımı fazının süresi tetik vasıtasıyla belirlenir.

Son akım süresi

Son akım süresi, son akım fazının süresini ifade eder.

Kapalı / 0,01 - 30 s Fabrika ayarı: Kapalı

ÖNEMLİ! Son akım süresi sadece 2 tetik modu ve punta kaynağı için geçerlidir. 4 tetik modunda son akım fazı tetik vasıtasıyla belirlenir ("TIG işletim modları"

kısmı).

Eğim düşürme akımı

Eğim1 düşürme akımı ve Eğim2 düşürme akımı parametrelerinin ayarlanması için

Eğim1 düşürme akımı

Kapalı / 0,01 - 30 s

Fabrika ayarı: Kapalı

Eğim1 düşürme akımı parametresi için bir zaman değeri girilmiş ise kısa süreli bir

akım azaltımı veya akım artırımı aniden değil, aksine yavaş ve akım sürecine uyumlu bir şekilde gerçekleşir. Bu sayede kaynak dikişi ve iş parçası üzerindeki negatif etkiler azaltılır, özellikle alüminyum kullanımlar için.

Eğim2 düşürme akımı

Kapalı / 0,01 - 30 s

Fabrika ayarı: Kapalı

Eğim2 düşürme akımı parametresi için bir zaman değeri girilmiş ise kaynak akımı üzerinde düşürme akımının uyumu aniden değil, aksine yavaş ve uyumlu gerçekleşir.

Örneğin akımın artması durumunda kaynak havuzu yavaş ve aniden olmayan bir şekilde ısıtılır. Bu, kaynak havuzunun gaz çıkarmasını sağlar ve alüminyum kaynak- taki gözenekleri azaltır.

Puntalama süresi

(sadece punta kaynağı işletim modu ayarlandıysa)

0,02 - 120 s Fabrika ayarı: 5,0 s

TIG-AC menüsündeki parametreler

Darbe frekansı

Kapalı / 0,20 - 2000 Hz (FP Pulse Pro opsiyonuyla 10000 Hz) Fabrika ayarı: Kapalı

ÖNEMLİ! Darbe frekansı "kapalı" olarak ayarlandığında, ana akım ve devrede kalma oranı parametreleri seçilemez.

Ayarlanan darbe frekansı düşürme akımı için de uygulanır.

Darbe frekansı için bir değer girilene kadar ekranın durum satırında darbe göstergesi yanar.

OPT/i Pulse Pro

Ana akım, devrede kalma oranı, Puls eğri formu ve ana akım eğri formunu ayarlamak için

Ana akım

%0 - 100 (ana akımından I1) Fabrika ayarı: %50

Dutycycle

Ayarlanmış darbe frekansı değerinde darbe süresinin ana akım süresine oranı

%10 - 90 Fabrika ayarı: %50

Darbe eğri formu

ark basıncını optimize etmek için

Dikdörtgen sert / Dikdörtgen yumuşak / Sinüs Fabrika ayarı: Dikdörtgen sert

Dikdörtgen sert: Tamamen dikdörtgen şekilli seyir; biraz gürültülü ark sesi. Ani akım değişimleri Örneğin orbital kaynaklarda kullanım

Dikdörtgen yumuşak: Tamamen dikdörtgen şekilli seyre karşı ses azaltımı için düşürülmüş kenar dikliğine sahip dikdörtgen şekilli seyir;

evrensel kullanımlar

Sinüs: Sinüs şekilli seyir (Sessiz ve stabil ark için standart ayarlar); Örneğin köşe dikişlerinde ve kaplama kaynağı uygulamaları için kullanım

Ark basıncının optimize edilmesi şunları yıl açar:

Kaynak havuzu daha iyi akar (alın kaynağı ve köşe kaynağı daha iyi yapılır)

Daha yavaş bir akım çıkışı veya akım düşüşü (özellikle köşe kaynağı, yüksek

alaşımlı çelikler veya plakalama uygulamalarında dolgu malzemesi veya kaynak havuzu itilmez) Yuvarlanmış eğri formu sayesinde kaynak yapımında ses seviyesi azalır

Ana akım eğri formu

, ark basıncını optimize etmek için

Dikdörtgen sert / Dikdörtgen yumuşak / Sinüs Fabrika ayarı: Dikdörtgen sert

Dikdörtgen sert: Tamamen dikdörtgen şekilli seyir; biraz gürültülü ark sesi. Ani akım değişimleri Örneğin orbital kaynaklarda kullanım

Dikdörtgen yumuşak: Tamamen dikdörtgen şekilli seyre karşı ses azaltımı için düşürülmüş kenar dikliğine sahip dikdörtgen şekilli seyir;

evrensel kullanımlar

Sinüs: Sinüs şekilli seyir (Sessiz ve stabil ark için standart ayarlar); Örneğin köşe dikişlerinde ve kaplama kaynağı uygulamaları için kullanım

Start akımı süresi

(yalnızca 2 tetik modunda ve punta kaynağında) Start akım süresi, start akım süresi fazının süresini belirtir.

Kapalı / 0,01 - 30,0 s Fabrika ayarı: Kapalı

ÖNEMLİ! Start akımı süresi sadece 2 tetik modu ve punta kaynağı için geçerlidir. 4

tetik modunda start akımı fazının süresi tetik vasıtasıyla belirlenir.

Son akım süresi

(yalnızca 2 tetik modunda ve punta kaynağında) Son akım süresi, son akım süresi fazının süresini belirtir.

Kapalı / 0,01 - 30 s Fabrika ayarı: Kapalı

ÖNEMLİ! Son akım süresi sadece 2 tetik modu ve punta kaynağı için geçerlidir. 4 tetik modunda son akım fazı tetik vasıtasıyla belirlenir ("TIG işletim modları"

kısmı).

Eğim düşürme akımı

Eğim1 düşürme akımı ve Eğim2 düşürme akımı parametrelerinin ayarlanması için

Eğim1 düşürme akımı

Kapalı / 0,01 - 30 s

Fabrika ayarı: Kapalı

Eğim1 düşürme akımı parametresi için bir zaman değeri girilmiş ise kısa süreli bir

Eğim2 düşürme akımı

Kapalı / 0,01 - 30 s Fabrika ayarı: Kapalı

Eğim2 düşürme akımı parametresi için bir zaman değeri girilmiş ise kaynak akımı

t (s)

I (A)

60 Hz 120 Hz

üzerinde düşürme akımının uyumu aniden değil, aksine yavaş ve uyumlu gerçekleşir.

Puntalama süresi

(sadece punta kaynağı işletim modu ayarlandıysa)

0,02 - 120 s Fabrika ayarı: 5,0 s

AC frekansı

Syn / 40 - 250 Hz Fabrika ayarı: 60 Hz

Syn Senkron kaynak ayarı (çift taraﬂı kaynak, 2 güç kaynağıyla aynı zamanda kaynak) Senkron kaynak için her iki güç kaynağında AC frekansı "Syn" olarak ayarlanmalıdır. Senkron kaynak, kalın metallerde daha yüksek bir erime gücü elde etmek ve kaynak esnasında kalıntıları minimuma indirgemek için kullanılmaktadır.

ÖNEMLİ! Giriş geriliminin faz durumu sebebiyle bazı durumlarda her iki güç kay- nağının senkronizasyonu doğru uygulanamayabilir. Bu durumda ağ fişini güç kaynağından çekin, 180° döndürün ve tekrar ana şebekeye bağlayın.

Alçak frekans daha yumuşak ve geniş ark ile daha düşük ısı girdisi

Yüksek frekans odaklanmış ark ile daha yoğun ısı girdisi

AC frekansının akım değişimine etkisi:

AC akım ofseti

-%70 ilâ +%70 Fabrika ayarı: %0

100

+%70 Düşük ısı girdili geniş ark Tungsten elektroduna yüksek yüklenme yüzeyde büyük temizlik

-%70 Yüksek ısı girdili dar ark Tungsten elektroduna düşük yüklenme yüzeyde çok az temizlik.

Fronius iWave 190i - 230i Operating Instruction [TR]

Specifications and Main Features

Frequently Asked Questions

User Manual
