Operating Instructions

iWave 190i AC/DC iWave 230i AC/DC iWave 230i DC

Kasutusjuhend

42,0426,0250,ET 013-29082022

Sisukord

Ohutuseeskirjad 8

Ohutussuuniste selgitus 8 Üldteave 8 Õigel otstarbel kasutamine 9 Ümbritseva keskkonna tingimused 9 Käitaja kohustused 9 Töötajate kohustused 9 Võrguühendus 9 Enda ja teiste kaitsmine 10 Oht toksiliste gaaside ja aurude tõttu 10 Lendavate sädemete oht 11 Oht võrguelektri ja keevitusvoolu tõttu 11 Juhuslik keevitusvool 12 EMÜ seadmeklassifikatsioon 13 Elektromagnetilise ühilduvuse meetmed 13 EMV meetmed 14 Erilised ohukohad 14 Nõuded kaitsegaasile 15 Oht kaitsegaasi balloonidest 15 Kaitsegaasi lekkimise oht 16 Turvameetmed paigalduskohas ja vedamisel 16 Ohutusmeetmed tavakasutamisel 16 Mürataseme väärtused 17 Kasutuselevõtt, hooldus ja remont 17 Ohutuskontroll 18 Jäätmekäitlus 18 Ohutusmärgistus 18 Andmete kaitse 18 Autoriõigus 18

Üldine teave 19

Üldteave 21

Seadme kontseptsioon 21 Tööpõhimõte 21 Kasutusalad 21 Vastavused 22 Bluetooth trademarks 22 Hoiatused seadmel 22

Süsteemi komponendid 24

Üldteave 24 Ülevaade 24 Lisavarustus 24

juhtelemendid ja kiirühendused 25

Juhtpaneel 27

Üldteave 27 Ohutus 27 Juhtpaneel 27

Lemmikute nupp 29

Lemmikute nupu seadistamine 29 Lemmiku kuvamine 29 Lemmiku kustutamine 30 Seadistage lemmikute nupule EasyJobs 30

Ühendused, lülitid ja mehaanilised komponendid 32

Paigaldamine ja kasutuselevõtt 35

Minimaalne varustus keevitamiseks 37

Üldteave 37 Vahelduvvooluga (AC) TIG-keevitus 37 Vahelduvvooluga (DC) TIG-keevitus 37 Varraselektroodiga keevitamine 37

Enne paigaldamist ja kasutamist 38

Ohutus 38 Otstarbekohane kasutamine 38 Paigalduseeskirjad 38 Võrguühendus 38 Generaatori režiim 39

Toitekaabli ühendamine 40

Üldteave 40 Ohutus 40 Toitekaabli ühendamine 40

Kasutuselevõtt 41

Ohutus 41 Märkused jahutusseadme kohta 41 Üldteave 41 Süsteemikomponentide kokkupanek 41 Gaasiballooni ühendamine 42 Keevituspõleti ühendamine toiteallika ja jahutusseadmega 42 Looge töödeldava detailiga maandusühendus 43

Toiteallika NFC-võtme abil avamine ja lukustamine 44

Üldteave 44 Piirangud 44 Toiteallika sulgemine ja avamine NFC-võtme abil 44

Keevitusrežiim 45

TIG-töörežiimid 47

Ohutus 47 Sümbolid ja selgitused 47 Kahetaktiline režiim 48 Neljataktiline režiim 48 Neljataktiline erirežiim: Variant 1 49 Neljataktiline erirežiim: Variant 2 50 Neljataktiline erirežiim: Variant 3 51 Neljataktiline erirežiim: Variant 4 52 Neljataktiline erirežiim: Variant 5 53 Neljataktiline erirežiim: Variant 6 54 Punktkeevitus 55 CycleTIG 56

TIG-keevitus 57

Ohutus 57 Ettevalmistus 57 TIG-keevitus 58 Keevitusparameetrid alalisvooluga (DC) TIG-keevituseks 59 CycleTIGi keevitusparameetrid 62 Keevitusparameetrid vahelduvvooluga (AC) TIG-keevituseks 63

Keevituskaare süütamine 68

Üldteave 68 Keevituskaare süütamine kõrgsageduse abil(KS-süütamine) 68 Kontaktsüütamine 69 Elektroodi ülekoormus 70 Keevitamise lõpp 70

TIG-keevituse erifunktsioonid 71

Süütamise viite funktsioon 71 TIG-impulsskeevitus 71 Traageldusfunktsioon 72 CycleTIG 73

Varraselektroodiga keevitamine, CEL-keevitamine 74

Ohutus 74

Ettevalmistus 74 Varraselektroodiga keevitamine, CEL-keevitamine 75 Varraselektroodiga keevitamise parameetrid 76 CEL-elektroodiga varraselektroodiga keevitusparameetrid 77 Käivitusvool > 100 % (kuumkäivitus) 80 Käivitusvool < 100% (sujuvkäivitus) 80 Funktsioon Anti-Stick 81

EasyJob-režiim 82

EasyJobi tööpunktide salvestamine 82 EasyJobi tööpunktide kuvamine 83 EasyJobi tööpunktide kustutamine 83

Keevitamise Job 84

Ohutus 84 Ettevalmistus 84 Jobi keevitamine 85

Menüü Setup (Seadistamine) seadistused 87

Setup-menüü 89

Üldteave 89 Setup-menüüsse sisenemine 89 Ülevaade 90 Menüüde ja parameetrite muutmine 91

TIG-menüü 93

Alalisvooluga TIG-keevitamise menüü parameeter 93 Vahelduvvooluga TIG-keevitamise menüü parameeter 96

Varraselektroodi menüü 100

Varraselektroodi menüü parameeter 100

CEL-menüü 103

CEL-menüü parameetrid 103

Süüte- ja töörežiimiseadistused 104

süüteparameetrid 104 Keevituskaare järelevalve 105 Töörežiimi eelseadistused 106

Gaasi menüü 108

Gaasi menüü parameetrid 108

Komponentide menüü 109

Komponentide menüü parameetrid 109 Põleti voolikupaketi tühjendamine 110 Põleti voolikupaketi täitmine 111

Dokumentatsiooni menüü 113

Jobi menüü 115

Jobi salvestamine 115 Jobi salvestamine Jobi menüü kaudu 115 Jobi salvestamine seaderattaga 115 Jobi laadimine 116 Jobi kustutamine 116 Jobi protsessiparameetrite optimeerimine 117 Eelseadistus suvandile „Jobi salvestamine“ 119 EasyJob valikud lemmikute nupul 121

Eelseadistused 122

Ülevaade 122

Ekraan 123

Taustavalgustus 123 Keeled 123 Kuupäev ja kellaaeg 123 Süsteemiandmete kuvamine 124 Parameetrinäidu täiendamine 125 iJobi parameetrikuva 126

Süsteem 127

Toiteallika konfiguratsioon 127

Tehaseseadistustele lähtestamine 127 Veebilehtede parooli lähtestamine 127 Põletinupp I2 - kerakujuline vorm 127 R/L-ühtlustamine 128

Toitevõrgu seadistused 129

Üldteave 129 Bluetooth sees 129 Bluetooth-seadmete konfigureerimine 130 Võrgu Setup 130 Enable Wi-Fi (WLANi aktiveerimine) 131 WLANi seadistused 131

Kasutaja haldamine 132

Ülevaade 132

Üldteave 133

Üldteave 133 Mõistete selgitused 133 Eelmääratud rollid ja kasutajad 133 Soovitus rollide ja kasutajate loomise kohta 134

Kasutajate ja rollide loomine 135

Kasutaja loomine 135 Rollide loomine 135

Kasutajate /rollide töötlemine, kasutajahalduse inaktiveerimine 137

Kasutaja redigeerimine 137 Rollide töötlemine 137 Kasutajahalduse inaktiveerimine 137

CENTRUM – Central User Management (keskne kasutajate haldamine) 139

CENTRUM serveri aktiveerimine 139

Haldus 140

Proovilitsents 140 Proovilitsentsi aktiveerimine 140

Süsteemiteave 141

Seadme teave 141

SmartManager – toiteallika veebisait 143

SmartManager – toiteallika veebisait 145

Üldteave 145 Toiteallika SmartManageri kuvamine 145 Fronius 145 Parooli muutmine / väljalogimine 145 Keel 146

Aktuaalsed süsteemiandmed 147

Praegused süsteemiandmed 147

Dokumentatsioon, logiraamat 148

Logiraamat 148 Põhiseadistused 149

Jobi andmed 150

Jobi andmed 150 Tööde ülevaade 150 Jobide muutmine 150 Jobi importimine 151 Jobi eksportimine 151 Töö(de) eksportimine laiendiga ... 151

Varundamine ja taastamine 152

Üldteave 152 Varundamine ja taastamine 152

Kasutaja haldamine 153

Üldteave 153 Kasutaja 153 Kasutaja rollid 153 Eksport ja import 154 CENTRUM 154

Ülevaade 155

Ülevaade 155 Lisateave kõigi gruppide kohta / vähem teavet kõigi gruppide kohta 155 Eksportige komponentide ülevaade kui... 155

Programmiuuendus 156

Värskendus 156

Funktsioonipaketid 157

Funktsioonipaketid 157 Funktsioonipaketi paigaldamine 157

Ekraanipilt 158

Tõrkeotsing ja hooldus 159

Rikete diagnoosimine, rikete kõrvaldamine 161

Üldteave 161 Ohutus 161 Toiteallika tõrkediagnoos 161

Hooldus ja jäätmekäitlus 164

Üldteave 164 Ohutus 164 Igal kasutuselevõtul 164 Iga 2 kuu järel 164 Iga 6 kuu järel 165 Jäätmekäitlus 165

Lisa 167

Keskmised kuluväärtused keevitamisel 169

Keskmine kaitsegaasi kulu TIG-keevitusel 169

Tehnilised andmed 170

Ülevaade kriitilise tähtsusega toorainetest, seadme tootmisaasta 170 Eripinge 170 Seadme versioon 170 iWave 190i AC/DC 170 iWave 190i AC/DC /mitmepingeline 172 iWave 230i AC/DC 174 iWave 230i AC/DC /mitmepingeline 176 iWave 230i DC 178 iWave 230i DC /mitmepingeline 180 Jaluste selgitus 181 Raadioseadme parameetrid 182

Ohutuseeskirjad

Ohutussuuniste selgitus

OHT!

Tähistab vahetut ohtu.

Kui seda ei väldita, on tagajärjeks surm või ülirasked vigastused.

▶

HOIATUS!

Tähistab potentsiaalselt ohtlikku olukorda.

Kui seda ei väldita, võivad tagajärjeks olla surm ja ülirasked vigastused.

▶

ETTEVAATUST!

Tähistab potentsiaalselt kahjustavat olukorda.

Kui seda ei väldita, võivad tagajärjeks olla kerged või väikesed vigastused või

▶

varaline kahju.

MÄRKUS.

Tähistab ebakvaliteetse töötulemuse ja varustuse kahjustamise ohtu.

Üldteave Seade on toodetud meie praeguste tehniliste teadmiste ja tunnustatud ohutus-

tehniliste reeglite järgi. Siiski võib masina vale või väärkasutusega kaasneda oht

kasutaja või kolmandate isikute elule ja tervisele;

seadmele ja käitaja muule varale;

seadme tõhusale tööle.

Kõik isikud, kes on seotud seadme kasutuselevõtu, käsitsemise, hoolduse ja korrashoiuga, peavad vastama järgmistele tingimustele.

Olema vastava kvalifikatsiooniga.

Omama teadmisi keevitamisest.

Lugema täielikult läbi kasutusjuhendi ning kõik süsteemi komponentide kasu-

tusjuhendid ja neid täpselt järgima.

KJ tuleb alati hoida seadme kasutuskohas. Lisaks KJ teabele tuleb järgida ka üldkehtivaid ning kohalikke tööohutuse ja keskkonnakaitse norme.

Kõik seadme ohutus- ja ohusuunised peavad vastama järgmistele tingimustele.

Olema loetavad.

Olema kahjustusteta.

Olema alati paigaldatud.

Ei tohi olla kinni kaetud, üle kleebitud või värvitud.

Seadmel asuvate ohutus- ja ohusuuniste asukohad leiate oma seadme kasutusjuhendi peatükist „Üldteave“. Tõrked, mis võivad pärssida ohutust, tuleb kõrvaldada enne seadme sisselülitamist.

See on oluline teie ohutuse tagamiseks!

Õigel otstarbel kasutamine

Seade on eranditult mõeldud otstarbekohaseks tööks.

Seade on mõeldud ainult nimeplaadil toodud keevitusmeetodi jaoks. Muu või sellest erinev kasutamine ei ole otstarbekohane. Tootja ei vastuta seeläbi tekkivate kahjude eest.

Õigel otstarbel kasutamine hõlmab ka:

kõikide KJ-i juhiste täielikku läbilugemist ja järgimist;

kõikide ohutus- ja ohujuhiste täielikku läbilugemist ning järgmist;

inspekteerimisest ja hooldustöödest kinnipidamist.

Seadet ei tohi mitte kunagi kasutada järgmistel eesmärkidel:

torude ülessulatamine;

patareide/akude laadimine;

mootorite käivitamine.

Seade on ette nähtud kasutamiseks tööstuses ja töönduses. Tootja ei vastuta kahjude eest, mis on tekkinud seadme kasutamisest eluruumides.

Tootja ei vastuta puudulike või valede töötulemuste eest.

Ümbritseva keskkonna tingimused

Käitaja kohustused

Seadme käitamine või hoidmine väljaspool näidatud ala ei ole sihtotstarbekohane. Tootja ei vastuta seeläbi tekkivate kahjude eest.

Keskkonnaõhu temperatuurivahemik:

seadme kasutamisel: -10 °C kuni 40 °C (14 °F kuni 104 °F)

transportimisel ja hoiustamisel: -20 °C kuni +55 °C (-4 °F kuni 131 °F)

Suhteline õhuniiskus

kuni 50% 40 °C (104 °F) juures

kuni 90 % 20 °C (68 °F) juures

Keskkonnaõhk: vaba tolmust, hapetest, söövitavatest gaasidest või ainetest jne. Kõrgus üle merepinna: kuni 2000 m (6561 ft, 8.16 tolli)

Käitaja kohustub, et lubab seadmel töötada ainult isikutel, kes

tunnevad tööohutuse ja õnnetuste vältimise põhieeskirju ning keda on õpeta-

tud seadet käsitsema; on lugenud KJ-i, eriti peatükki „Ohutuseeskirjad”, sellest aru saanud ja seda

oma allkirjaga kinnitanud; koolitatud vastavalt töötulemustele esitatavatele nõudmistele.

Töötajate ohutusalaselt teadlikku töötamist tuleb kontrollida regulaarselt.

Töötajate kohustused

Võrguühendus Suure võimsusega seadmed võivad oma voolukuluga mõjutada vooluvõrgu ener-

Kõik seadmel töötavad töötajad kohustuvad enne töö algust

järgima tööohutuse ja õnnetuste vältimise põhieeskirju;

lugema KJ-i. eriti peatükki „Ohutuseeskirjad” ja kinnitama oma allkirjaga, et

nad on sellest aru saanud ja järgivad seda.

Kontrollige enne töökohalt lahkumist, et eemalviibimise ajal oleksid välistatud vigastused ja varaline kahju.

giakvaliteeti.

See võib teatud seadmeid järgmiselt mõjutada:

ühenduspiirangud;

võrgu maksimaalse lubatud näivtakistuse nõuded *);

minimaalse vajaliku lühisvõimsuse nõuded *).

Kehtib avaliku vooluvõrguga ühendamise kohas,

vt peatükki „Tehnilised andmed“.

Sellisel juhul peab seadme kasutaja kontrollima, kas seadet ikka tohib ühendada. Vajaduse korral tuleb eelnevalt energiaettevõttega nõu pidada.

TÄHTIS! Jälgige, et vooluvõrgu ühendus oleks korralikult maandatud!

Enda ja teiste kaitsmine

Seadmega töötamisel ohustavad teid mitmed tegurid, näiteks

sädemed, eemalepaiskuvad kuumad metalliosakesed;

silmi ja nahka kahjustav keevituskaare kiirgus;

kahjulikud elektromagnetilised väljad, mis on südamestimulaatorite kasutaja-

tele eluohtlikud; elektrilöögi oht vooluvõrgu voolu ja keevitusvoolu tõttu;

suurem mürakoormus;

kahjulik keevitussuits ja gaasid.

Kasutage seadmega töötades sobivat kaitseriietust. Kaitseriietusel peavad olema alljärgnevad omadused:

raskestisüttiv;

isoleeriv ja kuiv;

katab kogu keha, on kahjustamata ja heas seisukorras;

kaitsekiiver;

üleskäärimata püksid.

Kaitseriietuse hulka kuulub muuhulgas alljärgnev.

Silmade ja näo kaitsmine kaitsesirmiga, millel on nõuetekohane UV-kiirguse

filter ning mis kaitseb kuumuse ja sädemete eest. Kaitsesirmi taga on nõuetekohased kaitseprillid koos küljekaitsega.

Kandke tugevaid, ka märgades oludes isoleeritud jalatseid.

Kaitske käsi sobivate kinnastega (elektriliselt isoleerivad, kuumuskaitsega).

Kandke mürakoormuse vähendamiseks ja kuulmiskahjustuste vältimiseks

kuulmiskaitset.

Oht toksiliste gaaside ja aurude tõttu

Ärge lubage isikuid, eriti aga lapsi seadmete töö ajal ja keevitusprotsessi ajal lähedusse. Kui mõni inimene siiski viibib läheduses, tegutsege järgmiselt:

selgitage talle kõiki ohtusid (keevituskaare põhjustatud pimestamisoht, säde-

metest tulenev vigastusoht, tervistkahjustav keevitussuits, mürakoormus, võimalik ohustamine vooluvõrgu voolu või keevitusvoolu tõttu, ...); tagage vajaliku kaitsevarustuse olemasolu või

paigaldage sobivad kaitseseinad ja -kardinad.

Keevitamisel tekkiv suits sisaldab tervisele kahjulikke gaase ja aure.

Keevitamisel tekkiv suits sisaldab aineid, mis tekitavad rahvusvahelise vähiuurimiskeskuse väljaande 118 järgi vähki.

Kasutage täpset väljatõmmet ja ruumi väljatõmbeventilatsiooni. Võimaluse korral kasutage integreeritud väljatõmbeseadisega keevituspõletit.

Hoidke pea tekkivast keevitussuitsust ja gaasidest eemal.

Tekkivat suitsu ja kahjulikke gaase

ei tohi sisse hingata,

need tuleb kohaste vahenditega tööalalt välja imeda.

Tagage piisav värske õhu juurdevool. Veenduge, et ventilatsiooni sagedus oleks pidevalt vähemalt 20 m³/tunnis.

Kui õhutamine ei ole piisav, kasutage õhu juurdevooluga keevituskiivrit.

Kui ei ole teada, kas väljatõmbe jõudlusest piisab, tuleb toksiliste heitmete väärtusi võrrelda lubatud piirväärtustega.

Keevitussuitsu kahjulikkuse astme eest on vastutavad muu hulgas järgmised komponendid:

töödeldava detaili jaoks kasutatavad metallid;

elektroodid;

katted;

puhastusained, rasvaärastid jms.

kasutatav keevitusprotsess

Seetõttu tuleb järgida loetletud komponentide vastavaid materjali ohutuskaarte ja tootja esitatud andmeid.

Soovitused toimete, riskijuhtimise meetmete ja töötingimuste määramise kohta leiate veebilehelt European Welding Association alas Health & Safety (https:// european-welding.org).

Lendavate sädemete oht

Hoida süttivad aurud (näiteks lahustiaurud) keevituskaare kiirgusvahemikust eemal.

Kui ei keevitata, tuleb kaitsegaasi ballooni või põhilise gaasivarustuse ventiil sulgeda.

Lendavad sädemed võivad põhjustada tulekahjusid ja plahvatusi.

Tuleohtlike materjalide läheduses on keevitamine keelatud.

Tuleohtlikud ained peavad asuma keevituskaarest vähemalt 11 meetri kaugusel (36 ft, 1,07 in) või kaetud kontrollitud kattega.

Hoidke valmis nõuetekohased, kontrollitud tulekustutid.

Sädemed ja kuumad metallosad võivad ka väikeste pragude ja avade kaudu sattuda ümbritsevatele aladele. Rakendage vastavaid meetmeid, et ei tekiks vigastuste ja tulekahju oht.

Mitte tule- ja plahvatuskindlatel aladel ja suletud paakides, tünnides või torudes on keevitamine keelatud, kui need ei ole ette valmistatud riiklike ja rahvusvaheliste standardite järgi.

Mahutites, kus hoitakse gaase, kütuseid, mineraalõlisid jms, ei ole keevitamine lubatud. Jääkide tõttu eksisteerib plahvatusoht.

Oht võrguelektri ja keevitusvoolu tõttu

Elektrilöök on üldiselt eluohtlik ja võib olla surmav.

Ärge puudutage ühtegi pinge all olevat osa seadme sees ega sellest väljaspool.

MIG/MAG- ja TIG-keevitusel on ka keevitustraat, traadipool, etteanderull ning kõik keevitustraadiga ühenduses olevad metallosad pingestatud.

Traadi etteandmismehhanism tuleb alati asetada piisavalt eraldatud alusele või kasutada sobivat, isoleerivat traadi etteande ühendust.

Sobiva enese- ja isikukaitse jaoks maanduse abil tuleb muretseda piisavalt isoleeriv, kuiv alus või kaitsekate. Alus või kaitsekate peab ära katma terve ala, mis jääb keha ja maanduse vahele.

Kõik kaablid ja juhtmed peavad olema tugevad, kahjustusteta, isoleeritud ning piisavate mõõtmetega. Kui märkate lahtisi ühendusi, kõrbenud, kahjustatud või valede mõõtmetega kaableid ja juhtmeid, tuleb need kohe välja vahetada. Enne igat kasutamist kontrollige käsitsi vooluühendusi, et need oleks õigesti kinnitatud. Bajonettpistikuga voolujuhtmete puhul keerake voolujuhet vähemalt 180° ümber pikitelje ja eelpingutage see.

Kaableid ega juhtmeid ei tohi kerida ümber keha ega kehaosade.

Elektroode (varraselektrood, volframelektrood, keevitustraat jne)

ei tohi kunagi panna jahutamiseks vedelikesse;

ei tohi puudutada, kui toiteallikas on sisse lülitatud.

Kahe keevitussüsteemi elektroodide vahel võib esineda näiteks keevitussüsteemi kahekordne tühikäigu pinge. Mõlema elektroodi potentsiaali samaaegne puudutamine on mõnel juhul eluohtlik.

Laske võrgu- ja seadmekaableid elektrikul regulaarselt kontrollida, et veenduda kaitsemaanduse seisundis.

Kaitseklassi I seadmed vajavad nõuetekohaseks tööks kaitsejuhiga võrku ja kaitsejuhikontaktiga pistikusüsteemi.

Seadme töö ilma kaitsejuhita võrgus ja ilma kaitsejuhikontaktita pistikupesas on lubatud ainult siis, kui järgitakse kõiki kaitselahutuse kohta kehtivaid riiklikke eeskirju. Muidu loetakse see raskeks hooletuseks. Tootja ei vastuta seeläbi tekkivate kahjude eest.

Vajaduse korral tuleb tagada sobivate vahenditega töödeldava detaili piisav maandus.

Seadmed, mida ei kasutata, tuleb välja lülitada.

Töötamisel kõrgustes tuleb kukkumise kaitseks kanda turvarakmeid.

Enne seadmel töötamist tuleb seade välja lülitada ja pistikupesast eemaldada.

Seadmele tuleb paigaldada selgelt loetav ja arusaadav hoiatussilt, mis keelab seda ühendada pistikupesaga ning uuesti sisse lülitada.

Pärast seadme avamist tuleb:

laadida tühjaks kõik komponendid, mis on elektriliselt laetud;

veenduda, et kõik seadme komponendid on vooluta.

Kui töid tuleb teha pinge all olevatel osadel, tuleb kaasata teine isik, kes lülitab õigel ajal pealüliti välja.

Juhuslik keevitusvool

Kui järgmisi juhiseid ei järgita, on võimalik juhusliku keevitusvoolu tekkimine, mis võib põhjustada järgmist.

Tuleohtu

Töödeldava detailiga ühenduses olevate komponentide ülekuumenemist

Kaitsejuhtide hävinemist

Seadme ja muude elektriseadmete kahjustamist

Töödeldavale detailile tuleb kindlalt kinnitada töödeldava detaili ühendusklemm.

EMÜ seadmeklassifikatsioon

Töödeldava detaili ühendusklemm tuleb kinnitada keevitatavale kohale võimalikult lähedale.

Paigaldage seade elektrit juhtiva keskkonna suhtes piisava isolatsiooniga, näiteks isolatsioon elektrit juhtiva põranda või isolatsioon elektrit juhtivate tarindite suhtes.

Jaotusvõrkude, kahe väljavõtuga vooluallika ja muu kasutamise korral tuleb tähelepanu pöörata järgmisele. Ka mittekasutatava keevituspõleti / elektroodide hoidiku elektrood juhib voolu. Veenduge, et mittekasutatava keevituspõleti / elektroodide hoidik oleks piisavalt eraldatult ladustatud.

A-emissiooniklassi seadmed:

on mõeldud kasutamiseks ainult tööstuspiirkondades;

võivad põhjustada teistes piirkondades kaablite ja kiirguse kaudu häiringuid.

B-emissiooniklassi seadmed:

täidavad elamu- ja tööstuspiirkondade emissiooninõudeid. See kehtib ka ela-

mupiirkondadele, mille energiavarustuse jaoks kasutatakse avalikku madalpingevõrku.

EMÜ seadmeklassifikatsioon on märgitud nimeplaadile või tehnilistesse andmetesse.

Elektromagnetilise ühilduvuse meetmed

Erijuhtudel võib hoolimata normitud heitepiirväärtustest kinnipidamisest juhtuda, et ettenähtud kasutuspiirkonnas esineb häiringuid (näiteks kui paigalduskohas leidub tundlikke seadmeid või kui paigalduskoha läheduses on raadio- või telesignaali vastuvõtjaid). Sellisel juhul on käitaja kohustatud võtma häiringu kõrvaldamiseks vajalikke meetmeid.

Seadme ümbruses asuvate seadmete häirekindlust tuleb kontrollida ja hinnata riiklike ja rahvusvaheliste määruste järgi. Seadmete näited, mis võiksid olla vastuvõtlikud seadme mõjutustele:

ohutusvarustus

võrgu-, signaali- ja andmeedastusliinid

infotehnoloogia- ja telekommunikatsiooniseadmed

mõõtmis- ja kalibreerimisseadmed

Tugimeetmed elektromagnetiliste ühilduvuse probleemide vältimiseks:

võrgutoide

1. Kui hoolimata nõuetekohasest võrguühendusest esinevad elektromagne-

tilised häired, tuleb võtta lisameetmed (näiteks kasutada sobivat võrgufiltrit).

Keevituskaablid

2. tuleb jätta nii lühikeseks kui võimalik,

lasta tihedalt kokku joosta (ka elektromagnetväljaga seotud probleemide

vältimiseks), asetada võimalikult kaugele muudest juhtmetest.

Potentsiaaliühtlustus

Töödeldava detaili maandus

4. Vajaduse korral luua maaühendus sobivate kondensaatorite kaudu.

Varjestus, kui see on nõutav

5. Varjestada muud ümbruses olevad seadmed

Varjestada kogu keevituspaigaldis

EMV meetmed Elektromagnetilised väljad võivad põhjustada tervisekahjustusi, mida veel ei tun-

ta:

Mõjud läheduses viibivate isikute tervisele, näiteks isikutele, kellel on süda-

mestimulaator või kuulmisaparaat Südamestimulaatoriga isikud peavad enne seadme läheduses viibimist või

osalemist keevitusprotsessis küsima nõu oma arstilt. Vahemaa keevituskaablite ja keevitaja pea/kere vahel peab ohutuse taga-

miseks olema nii suur kui võimalik. Keevituskaableid ja voolikupakette ei tohi kanda õlal ning keerata ümber keha

ja kehaosade.

Erilised ohukohad

Käed, juuksed, rõivad ja tööriistad tuleb eemal hoida liikuvatest osadest, sh:

ventilaatorid,

hammasrattad,

rullikud,

võllid,

traadipoolid ja keevitustraadid.

Ärge võtke kinni traadiajami pöörlevatest hammasratastest ega pöörlevatest ajamiosadest.

Katteid ning küljeosasid on lubatud avada/eemaldada üksnes hooldus- ja remonditööde ajaks.

Seadme kasutamise ajal

Veenduge, et kõik katted oleks suletud ja kõik küljeosad oleks paigaldatud

õigesti oma kohale. Hoidke kõik katted ja küljeosad suletuna.

Kui keevitustraat väljub keevituspõletist, tähendab see suurt vigastusohtu (käe läbitorkamine, näo ja silmade vigastamine jms).

Seepärast tuleb keevituspõleti hoida kehast alati eemal (traadi etteandmismehhanismiga seadmed) ja kasutada sobivaid kaitseprille.

Töödeldavat detaili ei tohi puudutada keevitamise ajal ja pärast seda, sest on olemas põletusoht.

Jahtuvatelt töödeldavatelt detailidelt võib eemalduda räbu. Seepärast tuleb ka töödeldava detaili järeltöötlemise ajal kanda kaitsevarustust ja hoolitseda teiste isikute piisava kaitse eest.

Enne kõrge käitustemperatuuriga keevituspõletite ja muude seadme komponentidega töötamist tuleb neil lasta jahtuda.

Tule- ja plahvatusohtlikes ruumides kehtivad erieeskirjad – järgida tuleb vastavaid riiklikke ja rahvusvahelisi määrusi.

Toiteallikad, mis on ette nähtud töödeks suurenenud elektriohuga ruumides (näiteks katel), peavad olema tähistatud (Safety). Toiteallikas ei tohi siiski asuda sellistes ruumides.

Põletusoht väljuva jahutusvedeliku tõttu. Enne jahutusvedeliku peale- või tagasivoolu ühenduste kinnitamist tuleb jahutusseade välja lülitada.

Jahutusvedeliku käsitlemisel tuleb järgida jahutusvedeliku ohutuskaardi andmeid. Jahutusvedeliku ohutuskaardi saate oma hoolduskeskusest või tootja kodulehelt.

Seadmete vedamiseks kraanaga tuleb kasutada ainult sobivaid tõstmise abiseadiseid.

Sobiva tõstmise abiseadise kõikidele ettenähtud kinnituskohtadele tuleb ri-

putada ketid või köied. Kettide ja köite nurk vertikaali suhtes peab olema võimalikult väike.

Eemaldada tuleb gaasiballoon ja traadi etteandmismehhanism (MIG/MAG- ja

TIG-seadmed).

Traadi etteandmismehhanismi kraanaga ülesriputamise korral keevitamise ajal tuleb kasutada nõuetekohast, isoleerivat traadi etteande kinnitust (MIG/MAG- ja TIG-seadmed).

Kui seade on varustatud kanderihma või -rakmetega, siis see on mõeldud üksnes käsitsiveoks. Vedamiseks kraana, kahveltõstuki või muude mehaaniliste tõstevahenditega kanderihm ei sobi.

Kõiki abiseadiseid (rihmad, klambrid, ketid jm), mida kasutatakse koos seadme või selle komponentidega, tuleb regulaarselt kontrollida (näiteks mehaaniliste kahjustuste, korrosiooni või muude keskkonnamõjude põhjustatud muudatuste suhtes). Kontrollimise vahemik ja ulatus peavad vastama vähemalt kehtivatele riiklikele õigusaktidele.

Värvitu ja lõhnatu kaitsegaasi märkamatu lekkimise oht, kui kaitsegaasi kiirühenduse jaoks kasutatakse adapterit. Adapteri seadmepoolne keere, mis on ette nähtud kaitsegaasi kiirühenduse jaoks, tuleb enne paigaldamist tihendada teﬂon-

ribaga.

Nõuded kaitsegaasile

Oht kaitsegaasi balloonidest

Eelkõige silmusjuhtmete puhul võib saastunud kaitsegaas põhjustada varustuse kahjustusi ja keevituskvaliteedi vähenemist. Täitke seoses kaitsegaasi kvaliteediga järgmisi nõudeid:

tahkete osakeste suurus < 40 µm

rõhu kastepunkt < –20 °C

max õlisisaldus < 25 mg/m³

Vajaduse korral kasutage filtrit!

Kaitsegaasi balloonid sisaldavad rõhu all olevat gaasi ja võivad kahjustamisel plahvatada. Kuna kaitsegaasi balloonid on keevitusvarustuse osa, tuleb neid käsitleda väga ettevaatlikult.

Tihendatud gaasiga kaitsegaasi balloone tuleb kaitsta liiga suure kuumuse, mehaaniliste löökide, räbu, lahtise tule, sädemete ja keevituskaarte eest.

Kaitsegaasi balloonid tuleb paigaldada vertikaalselt ja vastavalt juhendile, et need ümber ei kukuks.

Kaitsegaasi balloonid tuleb hoida eemal keevitus- ja muudest elektriahelatest.

Mitte kunagi ei tohi kaitsegaasi ballooni külge riputada keevituspõletit.

Mitte kunagi ei tohi puudutada kaitsegaasi ballooni elektroodiga.

Plahvatusoht – mitte kunagi ei tohi keevitada rõhu all oleva kaitsegaasi ballooni juures.

Kasutada tohib ainult vastavaks kasutamiseks ettenähtud kaitsegaasi balloone ja sinna juurde kuuluvaid sobivaid, nõuetekohaseid tarvikuid (regulaatorid, voolikud ja liitmikud, ...). Kaitsegaasi balloone ja tarvikuid kasutada ainult heas seisukorras.

Kui kaitsegaasi ballooni ventiil on lahti, keerata nägu väljalaskeavast eemale.

Kui ei keevitata, tuleb kaitsegaasi ballooni ventiil sulgeda.

Kui kaitsegaasi ballooni ei ole ühendatud, jätta kaitsegaasi ballooni ventiili kork peale.

Järgida tootja andmeid ning vastavaid riiklikke ja rahvusvahelisi määrusi kaitsegaasi balloonide ja tarvikute kohta.

Kaitsegaasi lekkimise oht

Turvameetmed paigalduskohas ja vedamisel

Kaitsegaasi kontrollimatu lekkimine põhjustab lämbumisohtu

Kaitsegaas on värvitu ja lõhnatu ning see võib lekkimisel ümbritsevast õhust hapnikku tõrjuda.

Veenduge, et töökeskkonnas oleks piisavalt värsket õhku – ventilatsiooni sa-

gedus peab olema vähemalt 20 m³/tunnis Järgige kaitsegaasi ballooni või põhilise gaasivarustuse ohutus- ja hooldusju-

hiseid Kui ei keevitata, tuleb kaitsegaasi ballooni või põhilise gaasivarustuse ventiil

sulgeda. Veenduge enne igat kaitsegaasi ballooni või põhilise gaasivarustuse kasutuse-

levõttu, et sealt ei lekiks kontrollimatult gaasi.

Ümberkukkuv seade võib olla eluohtlik! Asetage seade stabiilselt tasasele, kindlale alusele.

Lubatud kaldenurk on maksimaalselt 10°.

Tule- ja plahvatusohtlikes ruumides kehtivad erieeskirjad.

Järgida tuleb riiklikke ja rahvusvahelisi määrusi.

Ettevõttesiseste juhiste ja kontrollidega tuleb tagada, et töökoha ümbrus oleks pidevalt puhas ning avatud.

Paigaldage seade ja kasutage seda ainult andmesildil näidatud IP järgi.

Ohutusmeetmed tavakasutamisel

Seadme paigaldamisel tuleb tagada selle ümber muude esemeteni 0,5 m (1 jalg 7,69 tolli) vaba ruumi, et jahutusõhk saaks takistamatult siseneda ja väljuda.

Seadme vedamisel tuleb hoolitseda selle eest, et peetakse kinni kehtivatest riiklikest ja piirkondlikest juhistest ning õnnetuse vältimise eeskirjadest. See kehtib eriti juhiste suhtes, mis puudutavad veoga seotud ohtusid.

Ärge tõstke ega transportige aktiveeritud seadmeid. Lülitage seadmed enne transportimist või tõstmist välja!

Enne igakordset seadme vedu tuleb jahutusvedelik täielikult välja lasta ning eemaldada järgmised komponendid:

Traadi etteandmismehhanism

traadipool

kaitsegaasi balloon

Enne transpordijärgset kasutuselevõttu kontrollige seadet tingimata visuaalselt ja veenduge, et sellel ei oleks kahjustusi. Kõik kahjustused tuleb enne kasutuselevõttu lasta koolitatud hooldustöötajal kõrvaldada.

Seadet on lubatud kasutada ainult siis, kui kogu ohutusvarustus on täiesti töökorras. Kui ohutusvarustus ei ole täiesti töökorras, on seadme kasutamine ohtlik:

kasutaja või kolmandate isikute elule ja tervisele;

seadmele ja operaatori muule varale;

seadme tõhusale talitlusele.

Ohutusvarustus, mis ei ole täielikus töökorras, tuleb enne seadme sisse lülitamist töökorda seada.

Ohutusvarustust ei ole lubatud mingil juhul eirata ega kasutuselt kõrvaldada.

Enne seadme sisselülitamist tuleb veenduda, et keegi ei oleks ohustatud.

Seadet tuleb vähemalt üks kord nädalas kontrollida, et ohutusvarustusel ei oleks väliselt tuvastatavaid kahjustusi ja et see oleks töökorras.

Kaitsegaasi balloon tuleb alati korralikult kinnitada ja enne kraanaga transportimist eemaldada.

Meie seadmetes sobib oma omaduste põhjal (elektrijuhtivus, külmakaitse, materjalide kokkusobivus, süttivus, ...) kasutamiseks üksnes tootja originaaljahutusvedelik.

Kasutada võib üksnes tootja originaaljahutusainet.

Tootja originaaljahutusainet ei tohi segada muude jahutusainetega.

Ühendage jahutusringlusega ainult tootja süsteemikomponente.

Kui muud süsteemikomponendid või jahutusvedelikud põhjustavad kahjustusi, ei vastuta tootja selle eest ja kõik garantiitaotlused kaotavad kehtivuse.

Cooling Liquid FCL 10/20 ei ole süttiv. Etanoolipõhine jahutusaine on teatud eelduste puhul süttiv. Jahutusainet tohib vedada ainult originaalmahutites ja seda tuleb eemal hoida süüteallikatest.

Mürataseme väärtused

Kasutuselevõtt, hooldus ja remont

Kasutatud jahutusaine tuleb kõrvaldada vastavalt riiklikele ja rahvusvahelistele eeskirjadele. Jahutusaine ohutuskaardi saate oma hoolduskeskusest või tootja kodulehelt.

Jahtunud seadme korral tuleb enne iga keevitust kontrollida jahutusaine olekut.

Seade toodab maksimaalset helivõimsust tasemel > 80 dB (A) (ref 1 pW) tühikäigul ja pärast käitamist jahtumisfaasis vastavalt maksimaalsele lubatud tööpunktile nimikoormusel EN 60974-1 järgi.

Keevitamisel (ja lõikamisel) ei saa töökohaga seotud heiteväärtust esitada, sest see sõltub keevitusmeetodist ja keskkonnast. See oleneb kõige erinevamatest keevitusparameetritest, näiteks keevitusmeetodist (MIG/MAG-, TIG-keevitus), valitud vooluliigist (alalis-, vahelduvvool), võimsusvahemikust, keevitatud metalli liigist, töödeldava detaili resonantskäitumisest, töökoha keskkonnast ja muust.

Teiste tootjate valmistatud osade puhul ei ole kindel, kas need on toodetud selliselt, et töökindlus ja ohutus on tagatud.

Kasutage ainult originaalvaruosi ja kuluosi (kehtib ka normitud osade puhul).

Tootja loata ei ole lubatud seadet muuta, osi juurde paigaldada ega seadet

ümber ehitada. Vahetage kohe komponendid, mis ei ole laitmatus seisukorras.

Tellimisel märkige täpne nimetus ja artiklikood varuosade loetelu järgi, samu-

ti oma seadme seerianumber.

Korpusekruvide näol on tegu korpuseosade maanduse kaitsejuhi ühendustega. Kasutage alati vastaval arvul originaalkorpusekruvisid etteantud pöördemomendiga.

Ohutuskontroll Tootja soovitab lasta seadmele ohutuskontrolli teha vähemalt iga 12 kuu järel.

Sama 12-kuulise vahemiku järel soovitab tootja kalibreerida vooluallikaid.

Soovitame lasta serditud elektrikul teha ohutuskontroll:

Pärast muutmist

Pärast osade lisamist või ümberehitamist

Pärast remonti ja hooldust

Vähemalt iga 12 kuu järel

Järgige ohutuskontrolli tegemisel vastavaid riiklikke ja rahvusvahelisi standardeid ning eeskirju.

Lisateavet ohutuskontrolli ja kalibreerimise kohta saate oma teeninduspunktist. Sealt saate soovi korral ka vajaliku dokumentatsiooni.

Jäätmekäitlus Seda seadet ei tohi visata olmeprügi hulka! Lähtuvalt Euroopa vanade elektri- ja

elektroonikaseadmete direktiivist 2002/96/EÜ ja selle kohaldamisest riiklikes seadustes, tuleb vanad elektritööriistad eraldi kogutult vastavate kogumispunktide kaudu taaskäitlusse suunata. Andke oma vana seade kindlasti edasimüüjale tagasi või küsige teavet kohalikust ametlikust kogumis- ja jäätmekäitluspunktist. Selle ELi direktiivi eiramise tagajärjeks võivad olla tõsised negatiivsed mõjud keskkonnale ja tervisele!

Ohutusmärgistus

Andmete kaitse Kasutaja vastutab kõikide tehaseseadete muudatuste varundamise eest. Tootja ei

Autoriõigus Selle kasutusjuhendi autoriõigus kuulub tootjale.

CE-vastavusmärgisega seadmed vastavad madalpinge ja elektromagnetilise ühilduvuse direktiivi nõuetele (näiteks standardiseeria EN 60 974 vastavad tootestandardid).

Fronius International GmbH kinnitab, et seade vastab ELi direktiivile 2014/53/EL. ELi vastavusdeklaratsiooni täielik tekst on saadaval järgmisel veebiaadressil: http://www.fronius.com

CSA tüübikinnitustähisega tähistatud seadmed vastavad Kanada ja USA asjakohaste standardite nõuetele.

vastuta isiklike seadete kustutamise korral.

Tekst ja joonised vastavad tehnika tasemele trükkiandmise ajal. Jätame endale õiguse muudatusteks. Kasutusjuhendi sisu ei anna ostjale õigust esitada mis tahes nõudeid. Oleme tänulikud parandusettepanekute ja vigadele tähelepanu juhtimise eest.

Üldine teave

Üldteave

Seadme kontseptsioon

TIG toiteallikad iWave 230i DC, iWave 190i AC/DC ja iWave 230i AC/DC on täielikult digitaliseeritud mitmikprotsessi invertervooluallikad.

Moodulkonstruktsioon ja lihtne süsteemi laienduse võimalus tagavad märkimisväärse paindlikkuse. Seadmeid saab kasutada igasugustes olukordades.

Toiteallikad ühilduvad generaatoriga. Seadmed on tänu kaitstud juhtelementidele ja pulberkattega korpusele talitlusel väga vastupidavad.

iWave toiteallikad on varustatud laia sagedusalaga TIG impulsskaare funktsiooniga.

Optimaalse süüteprotsessi tagamiseks vahelduvvooluga TIG-keevitusel arvestab iWave AC/DC olenevalt eelnevast keevituse kestusest ja keevituspausist lisaks elektroodi läbimõõdule ka elektroodi hetketemperatuuriga.

Tööpõhimõte Toiteallikate keskne juhtimis- ja reguleerimissüsteem on ühendatud digitaalse sig-

naaliprotsessoriga. Keskse juhtimis- ja reguleerimissüsteemi ning signaaliprotsessori abil juhitakse kogu keevitusprotsessi. Keevituse käigus mõõdetakse jooksvalt tegelikke andmeid ja muudatustele reageeritakse viivitamatult. Reguleerimisalgoritmide abil tagatakse seadme soovitud seisukord.

Sellest tulenevalt tagab seade järgmise:

täpne keevitusprotsess;

kõikvõimalike tulemuste täpne reprodutseerimine;

suurepärased keevitusomadused.

Kasutusalad Seadmeid kasutatakse töönduses ja tööstuses manuaalsel TIG-keevitusel, kus

kasutatakse legeerimata ja madallegeerterast ning kõrglegeeritud kroom-/nikkelterast.

iWave AC/DC toiteallikad on kohanduva vahelduvvoolusageduse tõttu alumiiniumi, alumiiniumisulamite ja magneesiumi keevitamiseks suurepärased töövahendid.

Vastavused FCC

See seade vastab elektromagnetilise ühilduvuse heitmeklassi A digitaliseeritud seadme piirväärtustele vastavalt FCC sätete osale 15. Need piirväärtused peaksid kaitsma mõõdukalt kahjulike häirete vastu, kui seadet kasutatakse tööstuslikus valdkonnas. See seade tekitab ja kasutab kõrgsageduslikku energiat ja võib põhjustada raadiosides häireid, kui see pole paigaldatud ning seda ei kasutata vastavalt kasutusjuhendile. Selle seadme kasutamine eluruumides võib tõenäoliselt tekitada kahjulikke häireid; sellisel juhul on kasutaja kohustatud kõrvaldama need häired oma kuludega.

FCC ID: QKWSPBBCU1

Industry Canada RSS

Seade vastab litsentsivabadele Industry Canada RSS standarditele. Kasutamisele kohalduvad järgmised tingimused:

(1) seade ei tohi tekitada kahjulikke häireid. (2) seade peab tulema toime igasuguse häiremõjuga, k.a selliste häiremõjude-

IC: 12270A-SPBBCU1

ga, mis võivad mõjutada töötamist.

Bluetooth trademarks

Vastavuses juhisega 2014/53/EL – raadioseadmete direktiiv

Selle saatjaga kasutatavad antennid peavad olema paigaldatud selliselt, et inimesed oleksid neist vähemalt 20 cm kaugusel. Need ei tohi olla koos ega töötada samal ajal teise antenni või teise saatjaga. OEM-vahendajatel ja lõppkasutajatel peavad käepärast olema saatja kasutustingimused, et täita raadiosagedusest tingitud koormuse direktiive.

NOM/Mexico

Seda seadet tohib kasutada järgmisel kahel tingimusel. (1) Seade ei tohi tekitada kahjulikke häireid

(2) seade peab taluma kõiki häireid, sh selliseid, mis võivad põhjustada soovi-

matut käitust.

Sõnamärk Bluetooth® ja Bluetooth® logod on ettevõtte Bluetooth SIG, Inc. omand ning tootja kasutab neid litsentsi alusel. Teised kaubamärgid ja kaubanduslikud nimed on vastavate õiguste omanike omand.

Hoiatused seadmel

Põhja-Ameerika regioonis (USAs ja Kanadas) seadme kasutamist võimaldava CSA tüübikinnitustähisega toiteallikatele on märgitud hoiatused ja ohutussümbolid. Hoiatusi ja ohutussümboleid ei tohi eemaldada ega üle värvida. Märkused ja sümbolid hoiatavad väärkasutuse eest, mis võib kaasa tuua raskeid kehavigastusi ning varalist kahju.

* Mitmepingelised toiteallikad 1 ~ 100 - 230 V

Andmesildile märgitud ohutussümbolid

Keevitamine on ohtlik. Järgmised põhieeldused peavad olema täidetud:

piisav keevitamise pädevus;

nõuetekohane kaitsevarustus;

kõrvaliste isikute eemal hoidmine.

Kasutage kirjeldatud funktsioone alles siis, kui olete järgmised dokumendid täielikult läbi lugenud ja nende sisust aru saanud:

see kasutusjuhend

kõik süsteemi komponentide kasutusjuhendid, eelkõige ohutuseeskirjad.

Süsteemi komponendid

(4)

Üldteave Toiteallikaid iWave DC ja iWave AC/DC on võimalik kasutada mitmete süsteemi-

laienduste ja lisavarustusega.

Ülevaade

Lisavarustus OPT/i Ethernet iWave 190i/230i

pideva võrguühenduse lisavarustus

Lisavarustuses olev kanderihm

OPT/i Pulse Pro

Funktsioonipakett täiendatud impulsifunktsioonile (põhivoolu ja Duty Cycle’i parameetrit saab seadistada, laiendatud impulss-sageduse piirkond)

(1) TIG-keevituspõleti (2) Toiteallikad (3) Jahutusseade (ainult iWave 230i

DC ja iWave 230i AC/DC)

(4) Käru koos gaasiballooni hoidiku-

Ilma jooniseta:

kaugjuhtimisseadmed

Jalg-kaugjuhtimisseade

Elektroodikaabel

Maanduskaabel

OPT/i Jobs

Funktsioonipakett režiimi Job jaoks (EasyJobid, Jobide salvestamine ja redigeerimine)

OPT/i Documentation

Lisavarustus dokumenteerimisfunktsiooni jaoks

OPT/i Limit Monitoring

Lisavarustus keevitusvoolu, keevituspinge ja traadi kiiruse piirväärtuste ette andmiseks

OPT/i CycleTIG

Laiendatud TIG-intervallkeevitus

OPT/i Custom NFC - ISO 14443A

Lisavarustus kliendispetsiifilise võtmekaartide sagedusribal kasutamiseks

OPT/i OPC-UA

standardiseeritud andmeliideste protokoll

OPT/i MQTT

standardiseeritud andmeliideste protokoll

juhtelemendid ja kiirühendused

Juhtpaneel

(1)(2)(3)(4)(5)(6)

(7) (8) (10)(9)

Üldteave

Ohutus

Juhtpaneel

MÄRKUS.

Seoses tarkvara uuendustega võivad seadmel olla olemas funktsioonid, mida kasutusjuhendis ei kirjeldata või vastupidi.

Lisaks võivad üksikud joonised erineda vähesel määral teie seadme juhtelementidest. Nimetatud juhtelemendid toimivad siiski samamoodi.

HOIATUS!

Valest kasutamisest või valesti tehtud töödest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Kõigi selles dokumendis kirjeldatud tööde tegemine ja funktsioonide kasuta-

▶

mine on lubatud ainult tehnilise väljaõppega töötajatele. Lugege see dokument täielikult läbi ja mõistke selle sisu.

▶

Lugege läbi ja tehke endale selgeks kõik selle seadme ohutuseeskirjad ja ka-

▶

sutaja dokumendid ning kõik süsteemikomponendid.

Nr Funktsioon

(1) Keevitusmeetodi/töörežiimi nupp

keevitusmeetodi ja töörežiimi valimiseks

(2) Gaasikontrolli nupp

vajaliku kaitsegaasikoguse seadistamiseks gaasirõhu regulaatoril. Pärast gaasikontrolli nupu vajutamist väljastab seade 30 sekundit kaitsegaasi. Uuesti vajutades peatatakse see tegevus enneaegselt.

(3) NFC-võtmete lugemistsoon

ainult sertifitseeritud riikides toiteallika avamiseks/lukustamiseks NFC-võtmete abil

NFC-võti = NFC-kaart või NFC-võtmehoidja

(4) Keeratav/vajutatav seaderatas

Elementide valimiseks, väärtuste seadistamiseks ja loendites keri-

miseks Olemasoleva funktsioonipaketi FP Job korral Jobide salvestamiseks:

kui seadistusnuppu hoitakse all kauem kui 3 sekundit, salvestatakse seadistatud keevitusparameetrid Jobina. Olulisemaid parameetreid kuvatakse ülevaates. Lisateavet Jobi salvestamiseks Setup-seadistuste / Job-menüü / Jobi salvestamise alt alates leheküljest 115

(5) Menüü nupp

seadistuste menüü Setup avamiseks

(6) Lemmikute nupp

eelistatud seadistuste salvestamiseks/avamiseks

(7) Ekraan

(8) Näit Hold (Ootel) – keevitusvool

Keevitamise lõpus salvestatakse iga kord hetkel kehtivad keevitusvoolu tegelikud väärtused ja keevituspinge – kuvatakse HOLD (Ootel).

(9) Olekurida

Olekurida sisaldab alljärgnevat teavet:

hetkel seadistatud keevitusmeetod

hetkel seadistatud töörežiim

hetkel seadistatud vooluliik

aktiivsed funktsioonid (näiteks kõrgsagedussüütamine, traageldamine,

impulsid jne) elektroodi ülekoormuse näit

toiteallika lukustamise olek (lukustatud/avatud)

aktiivne Bluetoothi ühendus

kellaaeg

kuupäev

Olekureal kuvatav teave sõltub seadistatud keevitusmeetodist.

(10) Näit Hold (Ootel) – keevituspinge

Keevitamise lõpus salvestatakse iga kord hetkel kehtivad keevitusvoolu tegelikud väärtused ja keevituspinge – kuvatakse HOLD (Ootel).

Lemmikute nupp

xxxx

* *

xxx xxx

Lemmikute nupu seadistamine

Lemmikute nuppu saab seadistada järgmistest Setup-menüüdest pärit parameetritega.

Neid parameetreid saab avada ja muuta otse juhtpaneeli kaudu.

Valige menüüs Setup (Seadistamine) soovitud parameeter

Lisateave menüü Setup (Seadistamine) kohta alates leheküljest 87

Lemmikute nupule valitud parameetri määramiseks vajutage lemmikute nup-

pu umbes 5 sekundit

Kuvatakse vastavat kinnitusteadet.

Vajutage kinnitamiseks seadistusnuppu

Lemmiku kuvamine

Valitud parameeter on nüüd lemmikute nupu alt saadaval.

TÄHTIS! Lemmiku salvestamisel kirjutatakse eelnevalt salvestatud lemmik hoiatuseta üle.

Vajutage korraks lemmikute nuppu

Kuvatakse salvestatud parameeter:

kuvatavat parameetrit saab muuta otse, pöörates seadistusnuppu (sinine taust).

Väärtuse muudatus võetakse otsekohe üle.

Saadaolevate keevitusparameetrite valimiseks vajutage ja keerake seadistusnuppu.

Lemmiku kustu-

50 A

tamine

Vajutage lemmikute nuppu kauem kui 5 sekundit

Salvestatud parameeter kustutatakse, kuvatakse vastav teade.

Vajutage kinnitamiseks seadistusnuppu

Seadistage lemmikute nupule EasyJobs

Kui toiteallikas on olemas funktsioonipakett FP Job, saab lemmikute nupule seadistada EasyJobs.

TÄHTIS! Kui lemmikute nupp on seadistatud EasyJobsiga, ei saa eelnevalt salvestatud lemmikute parameetreid enam lemmikute klahvi abil kuvada.

Valige menüüs Setup (Seadistamine) menüü Job (Töö)

Lisateave menüü Setup (Seadistamine) kohta alates leheküljest 115

Seadistage Jobi menüüs parameeter „EasyJobs lemmikute nupule“ valikule

„sees“

Vajutage menüü nuppu

Keevitusparameetrites kuvatakse minimeeritult 5 EasyJobsi puutepinda.

Vajutage lemmikute nuppu

50 A

1 2 3 4 5

Avatakse 5 EasyJobsi puutepinda ja neid saab valida seadistusnuppu keerates ning vajutades.

Lisateavet EasyJobsiga töötamiseks leiate lõigust „EasyJobsi režiim“ alates leheküljest 82.

Ühendused, lülitid ja mehaanilised komponendid

Esikülg Tagakülg

Nr Funktsioon

(1) (-) Integreeritud kaitsegaasiühendusega elektriühendus

selleks et ühendada:

TIG keevituspõleti

elektroodi kaabel varraselektroodiga keevitamisel

IWave DC toiteallikate sümbolid:

iWave AC/DC toiteallikate sümbolid:

(2) TMC kiirühendus (TIG Multi Connector)

TIG-keevituspõleti juhtpistiku ühendamiseks

Jalg-kaugjuhtimisseadme ühendamiseks

kaugjuhtimisseadme ühendamiseks varraselektroodiga keevitamisel

(3) USB-ühendus

USB-pulkade ühendamiseks (näiteks hooldustonglid, litsentsivõtmed jne). TÄHTIS! USB-kiirühendusel ei ole galvaanilist eraldust keevitusahelaga. Seadmeid, millel on elektriühendus mõne teise seadmega, ei ole seetõttu lubatud ühendada USB-kiirühendusega.

(4) (+) elektriühendus

elektriühendusmaanduskaabli ühendamiseks

IWave DC toiteallikate sümbolid:

iWave AC/DC toiteallikate sümbolid:

(5) Toitelüliti

Toiteallika sisse- ja väljalülitamiseks

Võrgulüliti mitmepingelistel seadmetel:

(6) Fiksaatoriga toitekaabel

mitmepingelistel seadmetel: toitekaabli ühendus

(7) Kaitsegaasi ühendus

(8) Kaitsekate

Etherneti võimaluseks

Paigaldamine ja kasutuselevõtt

Minimaalne varustus keevitamiseks

Üldteave Olenevalt keevitusmeetodist on vooluallika kasutamiseks vajalik teatud minimaal-

ne varustus. Järgmiseks on kirjeldatud keevitusmeetodeid ja vastavat minimaalset keevitusvarustust.

Vahelduvvooluga (AC) TIG-keevitus

Vahelduvvooluga (DC) TIG-keevitus

Varraselektroodiga keevitamine

Toiteallikas iWave AC/DC

Maanduskaabel

Nookurlülitiga TIG keevituspõleti

Gaasirõhu regulaatoriga kaitsegaasi ühendus (kaitsegaasi varustus)

Lisametall vastavalt rakendusalale

Toiteallikas

Maanduskaabel

TIG-keevituspõleti

Gaasirõhu regulaatoriga kaitsegaasiühendus

Lisametall vastavalt rakendusalale

Toiteallikas

Maanduskaabel

Elektroodide hoidik

Varraselektroodid vastavalt rakendusalale

Enne paigaldamist ja kasutamist

Ohutus

Otstarbekohane kasutamine

HOIATUS!

Valest kasutamisest või valesti tehtud töödest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Kõigi selles dokumendis kirjeldatud tööde tegemine ja funktsioonide kasuta-

▶

mine on lubatud ainult tehnilise väljaõppega töötajatele. Lugege see dokument täielikult läbi ja mõistke selle sisu.

▶

Lugege läbi ja tehke endale selgeks kõik selle seadme ohutuseeskirjad ja ka-

▶

sutaja dokumendid ning kõik süsteemikomponendid.

Toiteallikas on ette nähtud ainult TIG-keevituseks ja varraselektroodiga keevitamiseks. Muu või sellest erinev kasutamine ei ole otstarbekohane. Seeläbi tekkinud kahjude eest tootja ei vastuta.

Õigel otstarbel kasutamine hõlmab ka:

kõigi kasutusjuhendi juhiste järgimist;

inspekteerimisest ja hooldustöödest kinnipidamist.

Paigalduseeskirjad

Võrguühendus Seadme võrgupinge peab vastama tehniliste andmete sildil toodud võrgupingele.

Seade on kontrollitud kaitseastme IP23 järgi; see tähendab:

Sissetungimiskaitset tahkete võõrkehade eest, mis on suuremad kui Ø 12,5

mm (0,49 tolli); pihustusveevastast kaitset kuni vertikaalnurgani 60°.

Seadet saab tänu kaitseastmele IP23 üles seada ja kasutada vabas õhus. Niiskuse vahetut mõju (nt vihma tõttu) tuleks vältida.

HOIATUS!

Allakukkuvatest või ümberminevatest seadmetest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Asetage seade stabiilselt tasasele, kindlale alusele.

▶

Pärast paigaldamist kontrollige, et kõik keermesühendused oleksid tugevasti

▶

kinni keeratud.

Ventilatsioonikanal on oluline ohutusvarustus. Paigaldamiskoha valimisel tuleb veenduda, et jahutusõhk pääseks takistusteta läbi esi- ja tagaküljel olevate õhupilude seadmesse ning sealt välja. Seade ei tohi sisse imeda tekkivat elektrit juhtivat tolmu (näiteks lihvimistöödel).

Kui teie seadme versioon ei sisalda toitekaableid või -pistikuid, tuleb teil need riiklike eeskirjade kohaselt paigaldada lasta. Võrguühenduse isoleerimise kohta leiate teavet tehnilistest andmetest.

ETTEVAATUST!

Generaatori režiim

Ebapiisavalt mõõtmestatud elektripaigaldisest tingitud oht.

Tagajärjeks võivad olla materiaalsed kahjud.

Võrgutoide ja nende kaitse tuleb paigaldada vastavalt olemasolevale elektri-

▶

toitele. Kehtivad andmesildil toodud tehnilised andmed.

Toiteallikas ühildub generaatoriga.

Vajaliku generaatori võimsuse määramiseks on nõutav toiteallika maksimaalne näivvõimsus S

Toiteallika maksimaalset näivvõimsust S S

= I

1max

ja U1 seadme andmesildi või tehniliste andmete järgi

Nõutav generaatori näivvõimsus S S

= S

GEN

1max

x U

x 1,35

arvutatakse järgmiselt:

1max

arvutatakse järgmise reegli põhjal:

GEN

Kui ei keevitata täisvõimsusega, võib kasutada väiksemat generaatorit.

TÄHTIS! Generaatori näivvõimsus S

maalne näivvõimsus S

1max

ei tohi olla väiksem kui toiteallika maksi-

GEN

1-faasiliste seadmete käitamisel 3-faasiliste generaatoritega tuleb tähele panna, et antud generaatori näivvõimsust saab sageli kasutada ainult tervikuna generaatori kõigi kolme faasi kaudu. Vajaduse korral saab generaatori üksikute faaside võimsuse kohta lisateavet generaatori tootjalt.

MÄRKUS.

Generaatori väljastatav pinge ei tohi mingil juhul jääda allapoole võrgupinge tolerantsi vahemikku ega seda ületada.

Võrgupinge tolerantsi andmed on toodud peatükis „Tehnilised andmed“.

Toitekaabli ühendamine

Üldteave Kui toiteallikad tarnitakse ilma paigaldamata toitekaablita, tuleb enne kasutuse-

levõttu panna pingeühendusele vastav toitekaabel toiteallikasse. Toitekaabel on toiteallika tarnekomplektis kaasas.

Ohutus

Toitekaabli ühendamine

HOIATUS!

Valest kasutamisest või valesti tehtud töödest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Kõigi selles dokumendis kirjeldatud tööde tegemine ja funktsioonide kasuta-

▶

mine on lubatud ainult tehnilise väljaõppega töötajatele. Lugege see dokument täielikult läbi ja mõistke selle sisu.

▶

Lugege läbi ja tehke endale selgeks kõik selle seadme ohutuseeskirjad ja ka-

▶

sutaja dokumendid ning kõik süsteemikomponendid.

Toitekaabli ühendamine:

Pistke toitekaabel pistikupessa

Keerake toitekaablit 45° pare-

male, kuni lukustus kuuldavalt lukustub

Kasutuselevõtt

Ohutus

Märkused jahutusseadme kohta

HOIATUS!

Elektrivoolust tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Enne töödega alustamist lülitage kõik seotud seadmed ja komponendid välja

▶

ja lahutage elektrivõrgust. Kindlustage kõik seotud seadmed ja komponendid taassisselülitamise vastu.

▶

Pärast seadme avamist tuleb sobiva mõõteseadme abil kindlaks teha, et

▶

elektrilaenguga komponendid (nt kondensaatorid) oleksid tühjenenud.

HOIATUS!

Elektrilöögioht seadmes leiduva elektrit juhtiva tolmu tõttu.

Tagajärjeks võivad olla rasked vigastused ja suur varakahju.

Seadet tohib kasutada vaid paigaldatud õhufiltriga. Õhufilter on oluline ohu-

▶

tusvarustus, et tagada vastavus IP23-le.

Toiteallikaid iWave 230i DC ja iWave 230i AC/DC saab kasutada koos jahutusseadmega. Järgmisteks kasutusaladeks soovitatakse kasutada jahutusseadet:

Rohkem kui 5 m pikkused voolikupaketid

Vahelduvvooluga (AC) TIG-keevitus

Suuremas võimsusvahemikus keevitamine üldiselt

Jahutusseadme elektritoide toimub toiteallika kaudu. Kui toiteallika toitelüliti lülitatakse asendisse - I -, on jahutusseade kasutusvalmis. Lisateavet jahutusseadme kohta leiate jahutusseadme kasutusjuhendist.

Üldteave Toiteallika kasutuselevõttu on kirjeldatud järgmiselt.

Peamisene rakendusala TIG-keevitus

TIG-keevitussüsteemi standardkonfiguratsioon

Standardkonfiguratsioon koosneb järgmistest süsteemikomponentidest.

Toiteallikas

TIG keevituspõleti käsitsikeevituseks

Gaasirõhu regulaator

Gaasiballoon

Süsteemikomponentide kokkupanek

Lisateavet süsteemikomponentide paigaldamise ja ühendamise kohta leiate süsteemikomponentide kasutusjuhenditest.

Gaasiballooni ühendamine

HOIATUS!

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

Asetage gaasiballoonid stabiilselt tasasele ja kindlale alusele!

▶

Veenduge, et gaasiballoonid ei kukuks ümber: kinnitage fikseerimisrihm gaa-

▶

siballooni ülemise osa kõrgusele! Ärge kinnitage fikseerimisrihma kunagi balloonikaela külge!

▶

Järgige gaasiballooni tootja ohutuseeskirju!

▶

1 2

Keevituspõleti ühendamine toiteallika ja jahutusseadmega

Integreeritud kaitsegaasi ühendusega TIG keevituspõleti kasutamisel tegutsege järgmiselt.

Ühendage gaasirõhu regulaator ja kaitsegaasi ühendus gaasivooliku abil toi-

teallika tagaküljele Keerake gaasivooliku kattemutter kinni

Integreeritud kaitsegaasi ühenduseta TIG keevituspõleti kasutamisel tegutsege järgmiselt.

Ühendage TIG keevituspõleti gaasivoolik gaasirõhu regulaatoriga

MÄRKUS.

Kaitsegaasi ühendust MultiControli (MC) jahutusseadme kasutamisel kirjeldatakse jahutusseadme kasutusjuhendis.

MÄRKUS.

IWave DC-toiteallika jaoks ei ole lubatud kasutada volframelektroode (tunnusvärv: roheline).

Kinnitage keevituspõletile lisavarustus kasutusjuhendi kohaselt.

Keevitamise ajal kontrollige regulaarselt jahutusvedeliku läbivoolu.

MÄRKUS.

Enne igat kasutuselevõttu:

kontrollige keevituspõleti ühen-

▶

dusel olevat rõngastihendit, kontrollige jahutusvedeliku taset!

▶

Looge töödeldava detailiga maandusühendus

Lülitage toitelüliti asendisse O

Toiteallika NFC-võtme abil avamine ja lukustami-

Üldteave NFC-võti = NFC-kaart või NFC-võtmehoidja

Toiteallikat on võimalik sulgeda NFC-kaardi abil, näiteks soovimatu ligipääsu või keevitusparameetrite muutmise vältimiseks.

Sulgemine ja avamine toimub puutevabalt toiteallika juhtpaneelil.

Toiteallika sulgemiseks ja avamiseks peab toiteallikas olema sisse lülitatud.

Piirangud Toiteallika avamine ja lukustamine toimib ainult sertifitseeritud riikides.

Toiteallika sulgemine ja avamine NFC-võtme abil

Toiteallika sulgemine

Hoidke NFC-võtit NFC-võtmete lu-

gemistsoonis.

Võtme sümbol olekureal põleb.

Toiteallikas on nüüd suletud. Seaderatta abil on võimalik vaadata ja seadistada üksnes keevitusparameetreid.

Kui soovitakse ligipääsu suletud funktsioonile, kuvatakse selle kohta vastav teade.

Toiteallika avamine

Hoidke NFC-võtit NFC-võtmete lugemistsoonis.

Võtme sümbol olekureal ei põle enam. Toiteallika kõik funktsioonid on jälle piiranguteta saadaval.

MÄRKUS.

Lisateavet toiteallika lukustuse kohta leiate peatükist „Eelseadistused – haldamine/administeerimine“, alates leheküljest 133.

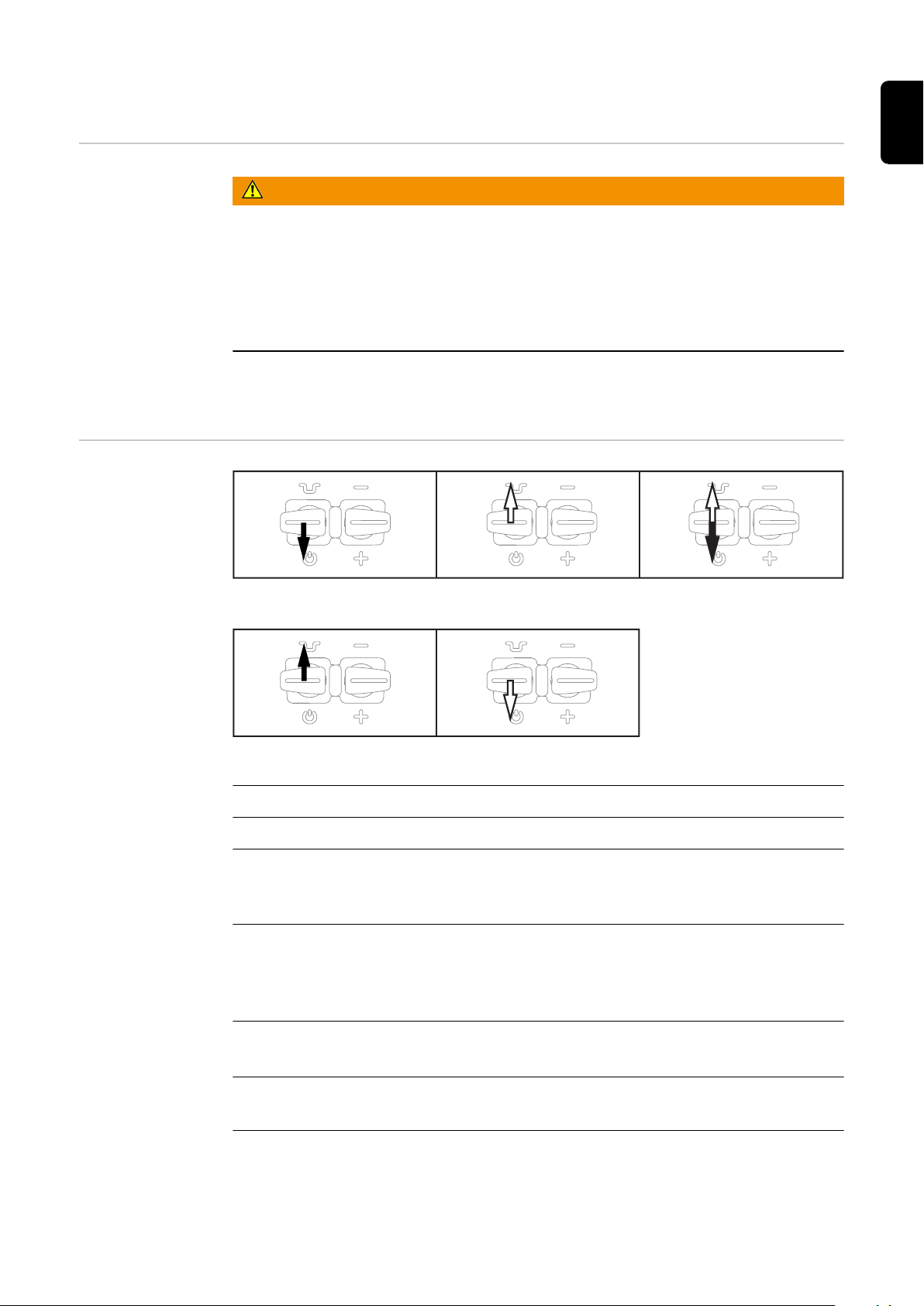

Keevitusrežiim

TIG-töörežiimid

(1) (2) (3)

(4) (5)

Ohutus

Sümbolid ja selgitused

HOIATUS!

Valest kasutamisest tingitud oht.

Suurte vigastuste ja varalise kahju oht ümberkukkuvate gaasiballoonide tõttu.

Kasutage kirjeldatud funktsioone alles siis, kui olete selle kasutusjuhendi

▶

täielikult läbi lugenud ja selle sisust aru saanud. Kasutage kirjeldatud funktsioone alles siis, kui olete kõik süsteemi kompo-

▶

nentide kasutusjuhendid, eelkõige ohutuseeskirjad täielikult läbi lugenud ja nende sisust aru saanud.

Andmed saadaolevate parameetrite seadistamise, seadistusvahemiku ja mõõtühikute kohta leiate jaotisest „Setupi menüü“.

(1) Tõmmake põletinupp tagasi ja hoidke seda (2) Laske põletinupp lahti (3) Tõmmake põletinupp korraks tagasi (< 0,5 s)

(4) Suruge põletinupp ette ja hoidke seda (5) Laske põletinupp lahti

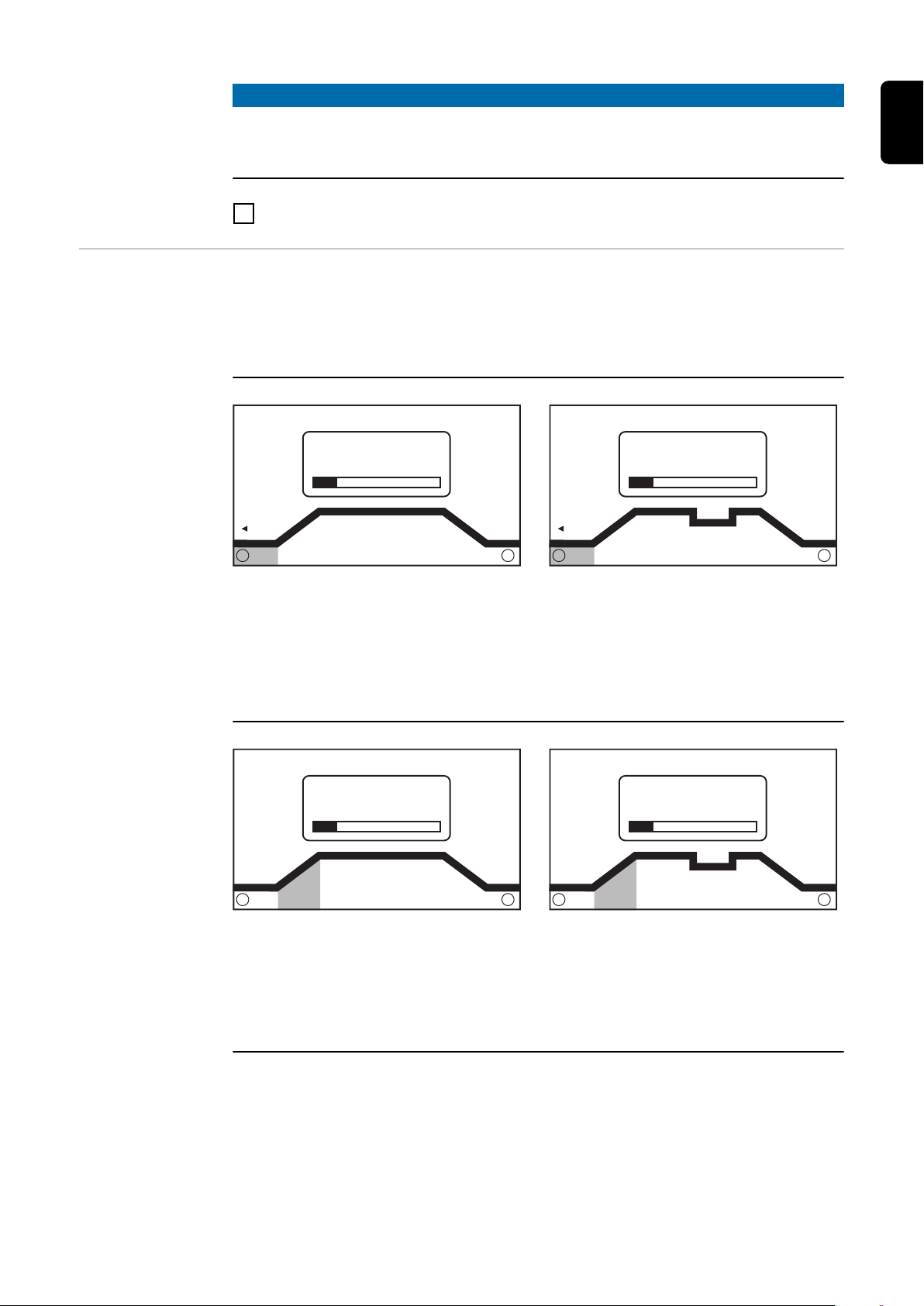

GPr Gaasi ettevooluaeg

SPt Punktkeevituse kestus

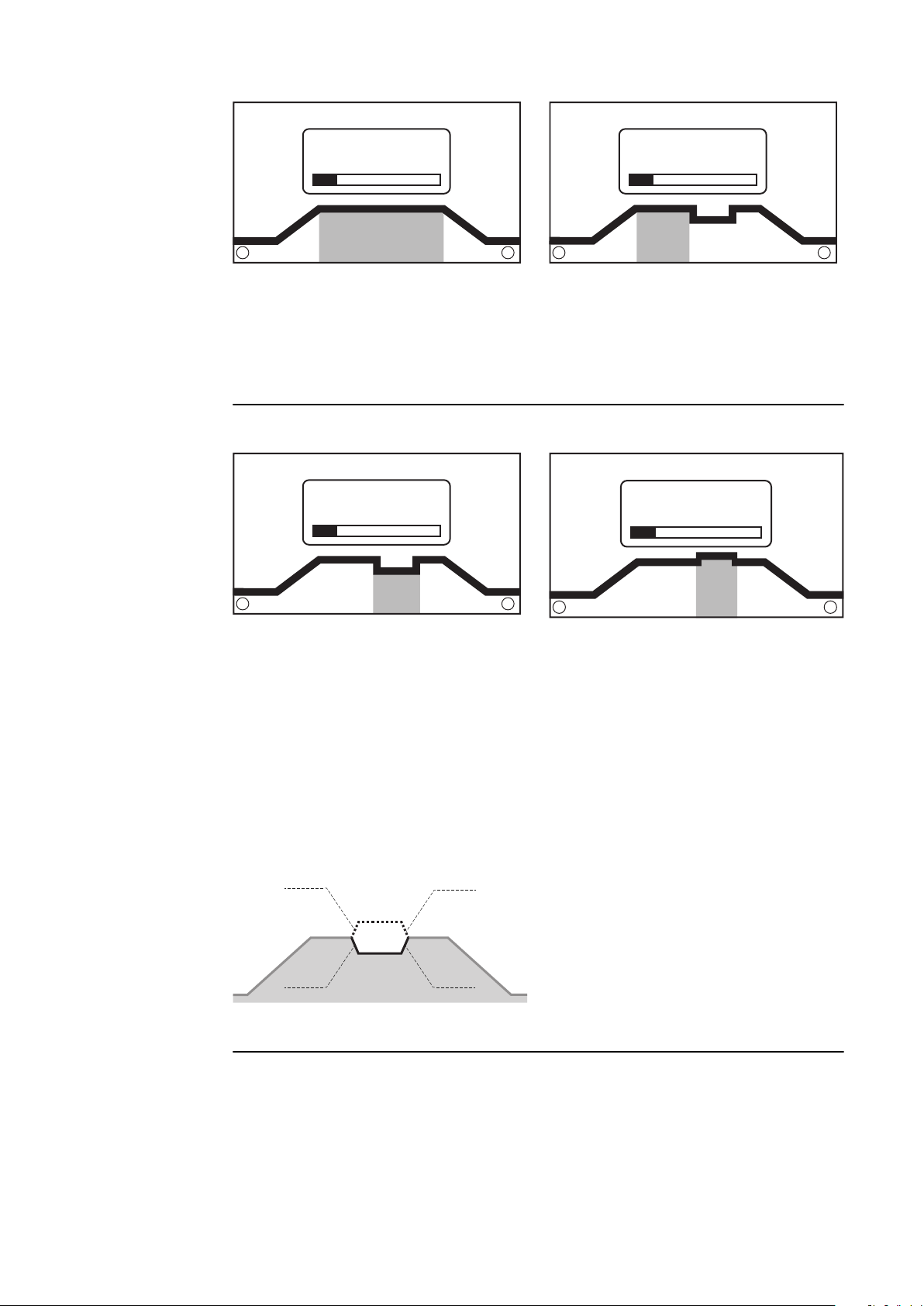

Käivitusvool:

ettevaatlik soojendamine madala keevitusvooluga, et paigutada lisametall õigesti

Lõppvool:

alusmaterjali ülekuumenemise vältimiseks, mida põhjustab keevituse lõppedes tekkiv soojuse akumuleerumine. Võimalikku keevisõmbluse läbisulamist välditakse.

UpSlope:

käivitusvoolu pidev suurendamine peavoolule (keevitusvool) I

DownSlope:

DOWN

keevitusvoolu pidev vähendamine kraatervoolule

Põhivool (keevitusvool):

ühtlase temperatuuri edastamine eelneva soojusega soojendatud alusmaterjali

GPo

GPr t

DOWN

GPr

DOWN

GPo

Redutseerimisvool:

Keevitusvoolu võimsuse ajutine vähendamine, et vältida alusmaterjali lokaalset ülekuumenemist

GPO Gaasi järelvool

Kahetaktiline režiim

Neljataktiline režiim

Keevitamine. Tõmmake põletinupp tagasi ja hoidke seda

Keevitamise lõpp. Laske põletinupp lahti

Kahetaktiline režiim

Keevituse alustamine käivitusvooluga IS Tõmmake põletinupp tagasi ja hoidke

seda Keevitamine peavooluga I1 Laske põletinupp lahti

Võimsuse vähendamine lõppvoolule IE Tõmmake põletinupp tagasi ja hoidke

seda Keevitamise lõpp. Laske põletinupp lahti

Neljataktiline režiim

*) Võimsuse ajutine vähendamine

Võimsuse ajutise vähendamisega vähendab keevitaja põletinupu abil peavoolu fa-

asi ajal keevitusvoolu seadistatud redutseerimisvoolule I-2.

Võimsuse ajutise vähendamise aktiveerimiseks suruge põletinupp ette ja

GPr

down

GPo

hoidke seda Peavoolu taastamiseks laske põletinupp lahti

Neljataktiline erirežiim: Variant 1

Võimsuse ajutiseks vähendamiseks seadistatud redutseerimisvoolule I2 tõmmake põletinuppu korraks tagasi. Kui põletinuppu tõmmatakse uuesti korraks tagasi, on

peavool I1 uuesti saadaval.

Neljataktiline erirežiim: Variant 1

Neljataktilise erirežiimi variant 1 aktiveeritakse järgmise parameetriseadistusega:

Käivitusvoolu aeg = väljas

Lõppvoolu aeg = väljas

Slope 1 redutseerimisvool = väljas

Slope 2 redutseerimisvool = väljas

Töörežiimi eelseadistused

I2 põletinupust = sees

Redutseerimisvoolu nupu funktsioon = I2

Neljataktiline

GPr

down

GPo

erirežiim: Variant 2

Võimsuse ajutine vähendamine toimub variandi 2 korral ka seadistatud Slope 1/2 redutseerimisvoolu väärtuste kaudu:

Põletinupu ettevajutamine ja hoidmine: keevitusvool väheneb seadistatud

Slope 1 redutseerimisvoolust pidevalt madalamale, kuni see on saavutanud seadistatud redutseerimisvoolu I2 väärtuse. Redutseerimisvool I2 jääb sa-

maks, kuni põletinupu lahti lastakse. Pärast põletinupu lahti laskmist: keevitusvool tõuseb üle seadistatud Slope 2

peavoolule I1.

Neljataktiline erirežiim: Variant 2

Neljataktilise erirežiimi variant 2 aktiveeritakse järgmise parameetriseadistusega:

Käivitusvoolu aeg = väljas

Lõppvoolu aeg = väljas

Slope 1 redutseerimisvool = sees

Slope 2 redutseerimisvool = sees

Töörežiimi eelseadistused

I2 põletinupust = väljas

Redutseerimisvoolu nupu funktsioon = I2

Neljataktiline

GPr

GPo

erirežiim: Variant 3

Keevitusvoolu ajutine vähendamine toimub variandis 3 põletinupu ettevajutamise ja hoidmisega. Pärast põletinupu lahti laskmist on peavool I1 uuesti saadaval.

Põletinupu tagasitõmbamisel lõpeb keevitamine viivitamatult ilma DownSlope'i ja kraatervooluta.

Neljataktiline erirežiim: Variant 3

Neljataktilise erirežiimi variant 3 aktiveeritakse järgmise parameetriseadistusega:

Käivitusvoolu aeg = väljas

Lõppvoolu aeg = 0,01 s

Slope 1 redutseerimisvool = väljas

Slope 2 redutseerimisvool = väljas

Töörežiimi eelseadistused

I2 põletinupust = väljas

Redutseerimisvoolu nupu funktsioon = I2

Neljataktiline

GPr

down

GPo

erirežiim: Variant 4

Keevitamise alustamine ja keevitamine: Tõmmake põletinupp korraks tagasi ja

laske see lahti - keevitusvool tõuseb käivitusvoolult IS üle seadistatud UpSlope'i peavoolule I1. Võimsuse ajutine vähendamine toimub põletinupu ettelükkamise ja hoidmise-

ga Pärast põletinupu lahti laskmist on peavool I1 uuesti saadaval.

Keevitamise lõpp. Tõmmake põletinupp korraks tagasi ja laske lahti

Neljataktiline erirežiim: Variant 4

Neljataktilise erirežiimi variant 4 aktiveeritakse järgmise parameetriseadistusega:

Käivitusvoolu aeg = sees

Lõppvoolu aeg = sees

Slope 1 redutseerimisvool = väljas

Slope 2 redutseerimisvool = väljas

Töörežiimi eelseadistused

I2 põletinupust = väljas

Redutseerimisvoolu nupu funktsioon = I2

Neljataktiline

GPr t

down

GPo

I1 >

I1 <

erirežiim: Variant 5

Variant 5 võimaldab keevitusvoolu suurendada ja vähendada ilma Up/Down-keevituspõletita.

Mida kauem põletinuppu keevitamise ajal ette surutakse, seda suuremaks

tõuseb keevitusvool (kuni maksimumini). Pärast põletinupu lahtilaskmist jääb keevitusvool püsima.

Mida kauem põletinuppu uuesti ette surutakse, seda rohkem keevitusvool

väheneb.

Neljataktiline erirežiim: Variant 5

Neljataktilise erirežiimi variant 5 aktiveeritakse järgmise parameetriseadistusega:

Käivitusvoolu aeg = väljas

Lõppvoolu aeg = väljas

Slope 1 redutseerimisvool = väljas

Slope 2 redutseerimisvool = väljas

Töörežiimi eelseadistused

I2 põletinupust = väljas või sees

Redutseerimisvoolu nupu funktsioon = I1

Neljataktiline

GPr

down

GPo

< 0,5 s

> 0,5 s

erirežiim: Variant 6

Keevituse alustamine käivitusvooluga IS ja UpSlope'iga: Tõmmake põletinupp

tagasi ja hoidke seda Võimsuse ajutine vähendamine voolule I2 ja vahetamine voolult I2 tagasi pea-

voolule I1: põletinupu korraks vajutamine (< 0,5 s) ja lahtilaskmine Keevitusprotsessi lõpetamine: põletinupu pikk vajutamine (> 0,5 s) ja lahti

laskmine.

Protsess lõpetatakse pärast DownSlope-faasi ja lõppvoolufaasi automaatselt.

Kui DownSlope-faasi või lõppvoolu faasi ajal vajutatakse korraks põletinuppu (< 0,5 s) ja lastakse lahti, rakendatakse peavoolul UpSlope ja keevitusprotsess jätkub.

Neljataktiline erirežiim: Variant 6

Neljataktilise erirežiimi variant 6 aktiveeritakse järgmise parameetriseadistusega:

Käivitusvoolu aeg = väljas

Lõppvoolu aeg = sees

Slope 1 redutseerimisvool = väljas

Slope 2 redutseerimisvool = väljas

Töörežiimi eelseadistused

I2 põletinupust = sees

Redutseerimisvoolu nupu funktsioon = I2

Punktkeevitus Punktkeevituse töörežiimi korral kuvatakse olekunäidul keevitusmeetodi sümboli

GPr

DOWN

SPt

GPo

kõrval punktkeevituse sümbolit.

Keevitamine. Tõmmake põletinupp korraks tagasi

Keevituse kestus vastab väärtusele, mis sisestati Setup-parameetri Punktkeevituse kestus puhul. Keevitusprotsessi enneaegne lõpetamine. Tõmmake põletinupp uuesti tagasi

CycleTIG

(1)(2)

(3)

(4)

I [A]

t [ms]

(2)

(1)

CycleTIG

DC-keevitamise intervallkeevitus

CycleTIG aktiveeritud

Aktiveeritud funktsiooni CycleTIG korral on saadaval järgmised parameetrid.

(1) Intervalliaeg (2) Intervallipausi kestus (3) Intervalli tsüklid (4) Põhivool

MÄRKUS.

Täiendavaid üksikasju CycleTIGi kohta vaadake lk 73. CycleTIGi parameetrite kirjeldust alates lk62.

TIG-keevitus

Ohutus

HOIATUS!

Valest kasutamisest või valesti tehtud töödest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Kõigi selles dokumendis kirjeldatud tööde tegemine ja funktsioonide kasuta-

▶

mine on lubatud ainult tehnilise väljaõppega töötajatele. Lugege see dokument täielikult läbi ja mõistke selle sisu.

▶

Lugege läbi ja tehke endale selgeks kõik selle seadme ohutuseeskirjad ja ka-

▶

sutaja dokumendid ning kõik süsteemikomponendid.

HOIATUS!

Elektrivoolust tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Enne töödega alustamist lülitage kõik seotud seadmed ja komponendid välja

▶

ja lahutage elektrivõrgust. Kindlustage kõik seotud seadmed ja komponendid taassisselülitamise vastu.

▶

Pärast seadme avamist tuleb sobiva mõõteseadme abil kindlaks teha, et

▶

elektrilaenguga komponendid (nt kondensaatorid) oleksid tühjenenud.

Ettevalmistus

Pistke toitepistik pistikupessa

ETTEVAATUST!

Vigastuste ja vara kahjustamise oht elektrilöögi tõttu.

Kui toitelüliti on lülitatud asendisse I, on keevituspõleti volframelektrood pingestatud.

Tähelepanu tuleb pöörata sellele, et volframelektrood ei puutuks vastu ini-

▶

mesi või elektrit juhtivaid või maandatud osi (nt korpus vms).

Lülitage toitelüliti asendisse I

Ekraanil kuvatakse Froniuse logo.

TIG-keevitus

Vajutage keevitusmeetodi/töörežiimi nuppu

Kuvatakse keevitusmeetodeid ja töörežiime.

Valige seaderatast keerates soovitud keevitusmeetod

Võtke valik üle, vajutades seaderatast

Valige seaderatast keerates soovitud töörežiim

Võtke valik üle, vajutades seaderatast

Pärast lühikest aega või pärast keevitusmeetodi/töörežiimi nupu vajutamist kuvatakse saadaolevad TIG-keevitusparameetrid.

Keerake seaderatast: valige soovitud parameeter

Vajutage seaderatast

Parameetri väärtus tõstetakse siniselt esile ja seda saab nüüd muuta.

Seaderatta keeramine parameetri väärtust muudetakse

Vajutage seaderatast

Vajaduse korral seadistage muud parameetrid Setup-menüüs

(üksikasjad peatükis Setup-seadistused alates leheküljest 87) Avage gaasiballooni ventiil

Vajutage gaasikontrolli nuppu

Gaasivoolu test toimub maksimaalselt 30 sekundit. Uuesti vajutades peatatakse see tegevus enneaegselt.

Keerake gaasirõhu regulaatori alumisel küljel olevat seadistuskruvi, kuni ma-

nomeeter kuvab soovitud gaasikoguse.

MÄRKUS.

50%

xxA

50%

xxA

0.5 s

Keevitusparameetrid alalisvooluga (DC) TIG-keevituseks

Kõik seaderatta abil seadistatud parameetrite seadepunktid jäävad salvestatuks kuni järgmise muutmiseni.

See kehtib ka juhul, kui toiteallikas on vahepeal välja ja uuesti sisse lülitatud.

Alustage keevitamist (süüdake keevituskaar)

Keevitusparameeter Polaarsus on saadaval ainult iWave AC/DC toiteallika korral. Kui keevitusparameeter Polaarsus on seadistatud alalisvoolule (DC), on saadaval järgmised keevitusparameetrid.

xxA = tegelik voolutugevuse väärtus olenevalt seadistatud peavoolust

Käivitusvool

Käivitusvool, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: 0–200% (peavoolust) Tehaseseadistus: 50%

TÄHTIS! Käivitusvool salvestatakse vahelduvvooluga (AC) TIG-keevituse ja alalisvooluga (DC-) TIG-keevituse puhul eraldi.

Up-Slope

UpSlope, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: off; 0,1–30,0 s Tehaseseadistus: 0,5 s

TÄHTIS! Salvestatud UpSlope väärtus kehtib töörežiimidele kahetaktilises ja neljataktilises režiimis.

Käivitusvool, neljataktiline režiim

UpSlope, neljataktiline režiim

Peavool (I1)

50 A

50%

xxA

150%

xxA

Slope1 Slope2

I

I < 100 %

I > 100 %

Slope1

Slope2

Peavool, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: 3–190 A ... iWave 190i, 3–230 A ... iWave 230i Tehaseseadistus: -

TÄHTIS! Funktsiooniga Up/Down keevituspõletite puhul saab seadme tühikäigu ajal teha valikuid kogu seadistusvahemiku ulatuses.

Redutseerimisvool (I2)

ainult neljataktilises režiimis

Redutseerimisvool I2 < peavool I

Seadistusvahemik: 0–200% (peavoolust I1) Tehaseseadistus: 50%

Peavool, neljataktiline režiim

Redutseerimisvool I2 > peavool I

I2 < 100% lühiajaline keevitusvoolu kohandatud vähendamine

(näiteks keevitustraadi vahetamisel keevitamise ajal)

I2 > 100% lühiajaline keevitusvoolu kohandatud suurendamine

(näiteks traagelduspunktide ülekeevitamisel suurema võimsusega)

Slope1 ja Slope2 väärtuseid saab seadistada TIG-menüüs.

Down-Slope

0.5 s

30%

xxA

30%

xxA

2.4mm

DownSlope, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: off; 0,1–30,0 s Tehaseseadistus: 1,0 s

TÄHTIS! Salvestatud DownSlope väärtus kehtib töörežiimidele kahetaktilises ja neljataktilises režiimis.

Lõppvool

Lõppvool, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: 0–100% (peavoolust) Tehaseseadistus: 30%

Elektroodi läbimõõt

DownSlope, neljataktiline režiim

Lõppvool, neljataktiline režiim

Seadistusvahemik: off; 1,0–4,0 mm Tehaseseadistus: 2,4 mm

Polaarsus

DC-

Seadistusvahemik: DC- / AC Tehaseseadistus: DC-

CycleTIGi keevitusparameetrid

Aktiveeritud funktsiooni CycleTIG korral kuvatakse CycleTIGi keevitusparameetreid TIG DC keevitusparameetrite korral pärast peavoolu:

Tsüklite intervall

korratavate tsüklite arvu seadistamiseks

Seadistusvahemik: Püsiv / 1-2000 Tehaseseadistus: Püsiv

Intervalliaeg

aja seadistamiseks, mille vältel keevitusvool I1 on aktiivne

Seadistusvahemik: 0,02–2,00 s Tehaseseadistus: 0,5 s

Intervallipausi kestus

aja seadistamiseks, mille vältel põhivool on aktiivne

Seadistusvahemik: 0,02–2,00 s Tehaseseadistus: 0,5 s

Põhivool

intervall-põhivoolu seadistamiseks, mille korral langetatakse intervallipausi kestust.

Seadistusvahemik: väljas / 3 - max A Tehaseseadistus: väljas

Keevituspara-

50%

xxA

50%

xxA

0.5 s

50 A

meetrid vahelduvvooluga (AC) TIG-keevituseks

Keevitusparameeter Polaarsus on saadaval ainult iWave AC/DC toiteallika korral. Kui keevitusparameeter Polaarsus on seadistatud vahelduvvoolule (AC), on saadaval järgmised keevitusparameetrid.

xxA = tegelik voolutugevuse väärtus olenevalt seadistatud peavoolust

Käivitusvool

Käivitusvool, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: 0–200% (peavoolust) Tehaseseadistus: 50%

TÄHTIS! Käivitusvool salvestatakse vahelduvvooluga (AC) TIG-keevituse ja alalisvooluga (DC-) TIG-keevituse puhul eraldi.

Up-Slope

UpSlope, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: off; 0,1–30,0 s Tehaseseadistus: 0,5 s

TÄHTIS! Salvestatud UpSlope väärtus kehtib töörežiimidele kahetaktilises ja neljataktilises režiimis.

Käivitusvool, neljataktiline režiim

UpSlope, neljataktiline režiim

Peavool (I1)

Peavool, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: 3–190 A ... iWave 190i, 3–230 A ... iWave 230i Tehaseseadistus: -

TÄHTIS! Funktsiooniga Up/Down keevituspõletite puhul saab seadme tühikäigu ajal teha valikuid kogu seadistusvahemiku ulatuses.

Peavool, neljataktiline režiim

Redutseerimisvool (I2)

50%

xxA

150%

xxA

Slope1 Slope2

I

I < 100 %

I > 100 %

Slope1

Slope2

0.5 s

ainult neljataktilises režiimis

Redutseerimisvool I2 < peavool I

Seadistusvahemik: 0–200% (peavoolust I1) Tehaseseadistus: 50%

I2 < 100% lühiajaline keevitusvoolu kohandatud vähendamine

(näiteks keevitustraadi vahetamisel keevitamise ajal)

I2 > 100% lühiajaline keevitusvoolu kohandatud suurendamine

(näiteks traagelduspunktide ülekeevitamisel suurema võimsusega)

Slope1 ja Slope2 väärtuseid saab seadistada TIG-menüüs.

Down-Slope

Redutseerimisvool I2 > peavool I

DownSlope, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: off; 0,1–30,0 s Tehaseseadistus: 1,0 s

TÄHTIS! Salvestatud DownSlope väärtus kehtib töörežiimidele kahetaktilises ja neljataktilises režiimis.

DownSlope, neljataktiline režiim

Lõppvool

30%

xxA

30%

xxA

15%

35%

50%

t (s)

I (A)

35% 50% 15%

Lõppvool, kahetaktiline režiim ja punktkeevitus

Seadistusvahemik: 0–100% (peavoolust) Tehaseseadistus: 30%

Balance

(Tasakaal) ainult iWave AC/DC puhul

Balance (Tasakaal) = 15%

Lõppvool, neljataktiline režiim

Balance (Tasakaal) = 35%

Balance (Tasakaal) = 50%

Seadistusvahemik: 15–50% Tehaseseadistus: 35%

15: suurim segunemisvõimsus, väikseim puhastustoime

50: suurim puhastustoime, väikseim segunemisvõimsus

Tasakaalu (Balance) mõju voolu kulgemisele:

Elektroodi läbimõõt

2.4mm

off

(2)(1)

Seadistusvahemik: off; 1,0–4,0 mm Tehaseseadistus: 2,4 mm

Kerakujuline vorm

ainult iWave AC/DC puhul

Seadistusvahemik: off / on Tehaseseadistus: off

off Elektroodi tipu kerakujulise vormi automaatse tekke funktsioon on inaktiveeritud

on Kui volframelektroodi läbimõõt on sisestatud, tekib keevitamise alustamisel selle otsa optimaalne kerakujuline vorm. Töödeldava detaili elektroodi tippu eraldi kerakujulise vormi tekitamine ei ole vajalik. Seejärel lähtestatakse ja inaktiveeritakse elektroodi tipu kerakujulise vormi automaatse tekke funktsioon.

(1) ... enne süütamist (2) ... pärast süütamist

Kerarežiim tuleb iga volframelektroodi jaoks eraldi aktiveerida.

MÄRKUS.

Elektroodi tipu kerakujulise vormi automaatse tekke funktsioon ei ole vajalik, kui volframelektroodil on moodustunud piisavalt suur kerakujuline vorm.

Polaarsus

Seadistusvahemik: DC- / AC Tehaseseadistus: DC-

Keevituskaare süütamine

Üldteave Vahelduvvooluga (AC) TIG-keevituse keevitusmeetodil optimaalse süüteprotsessi

tagamiseks arvestavad iWave AC/DC toiteallikad järgmisega:

volframelektroodi läbimõõt

volframelektroodi hetke temperatuur, arvestades eelnevat keevitamise pik-

kust ja keevituspausi

Keevituskaare süütamine kõrgsageduse abil (KS-süütamine)

ETTEVAATUST!

Elektrilöögi tõttu tekkivast šokist tingitud vigastusoht

Kuigi Froniuse seadmed vastavad kõigile asjaomastele standarditele, võib kõrgsagedussüütamine anda teatud tingimustes ohutu, kuid tuntava elektrilöögi.

Kasutage ettenähtud kaitseriietust, eelkõige kindaid!

▶

Kasutage ainult sobivaid, täielikult terveid ja kahjustamata TIG-voolikupa-

▶

kette! Ärge töötage niiskes ega märjas keskkonnas!

▶

Töötage erilise ettevaatusega tellingutel, tööplatvormidel, sundasendites, kit-

▶

sastes, raskesti ligipääsetavates või kaitsmata kohtades!

HF-süütamine on aktiveeritud, kui HF-menüüs on Setup-parameetri süütekestuse jaoks seadistatud ajaline väärtus. Ekraanil põleb olekureal näit HF-süütamine.

Võrreldes kontaktsüütamisega ei teki KS-süüte puhul volframelektroodi ja töödeldava detaili reostumise ohtu.

Tegutsemine KS-süüte korral.

Asetage gaasidüüs süütamise ko-

hale nii, et volframelektroodi ja töödeldava detaili vahel oleks umbes 2 kuni 3 mm (5/64–1/8 tolli) vahet.

Suurendage keevituspõleti kalde-

nurka ja rakendage põletinuppu olenevalt valitud töörežiimist.

Keevituskaar süttib ilma töödeldava detailiga kokku puutumata.

Kallutage keevituspõleti tavalisse

asendisse. Keevitage

Kontaktsüütami-neKui Setup-parameeter süütekestus on seadistatud asendisse off (Väljas), on HF-

süütamine inaktiveeritud. Kui volframelektrood puudutab töödeldavat detaili, süttib keevituskaar.

Tegutsemine keevituskaare süütamisel kontaktsüütega:

Asetage gaasidüüs süütamise ko-

hale nii, et volframelektroodi ja töödeldava detaili vahel oleks umbes 2 kuni 3 mm (5/64–1/8 tolli) vahet

Rakendage põletinuppu

Kaitsegaas voolab

Tõstke aeglaselt keevituspõletit,

kuni volframelektrood puudutab töödeldavat detaili

Tõstke keevituspõleti üles ja lange-

tage see tavaasendisse

Keevituskaar süttib.

Keevitage

Elektroodi ülekoormus

Keevitamise lõpp

Volframelektroodi ülekoormus võib viia materjali eraldumiseni elektroodil, mille tulemusel võib reostus keevisvanni sattuda.

Volframelektroodi ülekoormuse korral süttib juhtpaneelil olekureal näit „Elektrood üle koormatud“. Näit „Elektrood üle koormatud“ sõltub elektroodi seadistatud läbimõõdust ja keevitusvoolust.

Lõpetage keevitamine sõltuvalt seadistatud töörežiimist, lastes põletinupp

lahti Oodake ära seadistatud gaasi järelvool, hoidke keevituspõletit keevisõmbluse

lõpu kohal.

TIG-keevituse erifunktsioonid

(1)

I [A]

t [s]

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Süütamise viite funktsioon

TIG-impulsskeevitus

Toiteallikal on süütamise viiteaja funktsioon.

Kui vajutatakse põletinuppu, algab viivitamatult gaasi ettevool. Seejärel toimub süütamine. Kui Setupi menüüs seadistatud ajavahemiku jooksul ei teki keevituskaart, lülitub toiteallikas iseseisvalt välja.

Parameetri süütamise viiteaja seadistust on kirjeldatud lõigus „HF-menüü“ alates leheküljest 104.

Keevitamise alguses seadistatud keevitusvool ei pea olema alati kogu keevitusprotsessi jaoks sobiv:

liiga vähese voolutugevuse korral ei sula alusmaterjal piisavalt,

ülekuumenemisel on oht, et vedel keevisvann hakkab tilkuma.

Siinkohal on abiks funktsioon TIG-impulsskeevitus (pulseeriva keevitusvooluga TIG-keevitus): madal põhivool (2) tõuseb järsult selgelt kõrgemale impulssvoolule ja langeb pärast seadistatud Dutycycle aega (5) jälle põhivoolule (2). TIG-impulsskeevitusel sulatatakse keevituskoha väikesed lõigud kiirelt üles ja need tahenevad samuti kiiresti. Käsitsi TIG-impulsskeevitusel toimub keevitustraadi lisamine maksimaalsel voolufaasil (võimalik vaid madalal sagedusvahemikul 0,25–5 Hz). Kõrgemaid impulss-sagedusi kasutatakse peamiselt automaatsel režiimil ja need on ette nähtud peamiselt keevituskaare stabiliseerimiseks.

TIG-impulsskeevitust kasutatakse terastorude keevitamiseks kitsastes tingimustes või õhukeste plekkide keevitamisel.

TIG-impulsskeevituse tööpõhimõte, kui keevitusmeetodiks on valitud alalisvooluga (DC) TIG-keevitus:

TIG-impulsskeevitus – keevitusvoolu kulg

Legend: (1) peavool, (2) põhivool, (3) käivitusvool, (4) UpSlope, (5) impulss-sagedus *) (6) Dutycycle, (7) DownSlope, (8) lõppvool

*) (1/F-P = kahe impulsi vaheline aeg)

Traageldus-

I [A]

t [s]

(1)

(2)

(3)

(4)

(5)

(6)

funktsioon

Keevitusmeetodi alalisvooluga (DC) TIG-keevitus puhul saab kasutada traageldusfunktsiooni.

Kui Setup-parameetri traageldamise (4) jaoks on seadistatud kestus, sisaldavad kahetaktiline režiim ja neljataktiline režiim traageldusfunktsiooni. Töörežiimide kulg jääb muutumatuks. Ekraanil süttib olekureal näit Traageldamine (TAC).

Selle aja jooksul on kasutada pulseeriv keevitusvool, mis optimeerib keevisvanni ühtevoolamist kahe komponendi traageldamisel.

Traageldusfunktsiooni tööpõhimõte alalisvooluga (DC) TIG-keevitusel:

Traageldusfunktsioon – keevitusvoolu kulgemine

Legend: (1) peavool, (2) käivitusvool, (3) UpSlope, (4) pulseeriva keevitusvoolu kestus traageldamise jaoks, (5) DownSlope, (6) lõppvool

MÄRKUS.

Pulseerivat keevitusvoolu iseloomustab:

Toiteallikas reguleerib automaatselt impulsiparameetreid olenevalt seadistatud peavoolust (1). Impulsiparameetreid ei ole vaja seadistada.

Pulseeriv keevitusvool algab

pärast käivitusvoolu faasi (2) lõppu

UpSlope-faasiga (3)

Olenevalt seadistatud traageldamise kestusest saab pulseeriva keevitusvoolu kuni lõppvoolu faasini (6) (kaasa arvatud) peatada (Setup-parameeter Traageldamine (4) on seadistatud valikule „on“ (sees)).

Pärast traageldusaja möödumist keevitatakse edasi püsiva keevitusvooluga, vajaduse korral saab kasutada seadistatud impulsiparameetreid.

CycleTIG TIG DC- keevituse jaoks on olemas intervallkeevitusmeetod CycleTIG.

Selle käigus mõjutatakse ja juhitakse keevitustulemust erinevate parameetrikombinatsioonide alusel.

CycleTIG olulised eelised on keevisvanni lihtne juhtimine, suunatud soojussisestus ja vähem noolutusvärvust.

CycleTIG variatsioonid

CycleTIG + madalam põhivool

Sundasendis keevitamiseks, servade katmiseks ja orbitaalkeevitamiseks

Sobib hästi paksu/õhukese plaadi ühendustele

Esmaklassiline keevisõmbluse moodustumine

KS-süüde ainult keevitamise alguses

Pikk elektroodide eluiga

Keevisvanni hea valitsemine

Suunatud soojussisestus

CycleTIG + süüde vastupidise polaarsusega = sees + põhivool = väljas

Remonditöödeks (nt servade katmiseks)

Suunatud soojussisestus

Suurim eelis süüteseadistuse KS-süüte korral = touch HF

KS-süüde iga tsükli ajal (!)

Elektroodi väga lühike eluiga (!)

Soovitus: iWave AC/DC koos vastupidise polaarsusega süüteseadistusega = auto

CycleTIG + traageldamine

Õhukeste plaatide traageldamine, orbitaalrakendused ning pakus/õhukese

plaadi ühendused KS-süüde ainult keevitamise alguses

Pikk elektroodide eluiga

Keevisvanni hea valitsemine

Suunatud soojussisestus

Esmaklassiline välimus ka lähedalt

Traageldusfunktsioon genereerib automaatse impulsiseadistuse

CycleTIG + impulss

CycleTIG-d saab kasutada individuaalselt kõigi impulsiseadistustega. See võimaldab impulsse kõrg- ja madalvoolufaasis.

Õhukese plaadi ja traageldamiseks ja pealekeevitamiseks

Paksu/õhukese plaadi ühendustele

KS-süüde ainult keevitamise alguses

Pikk elektroodide eluiga

Keevisvanni hea valitsemine

Suunatud soojussisestus

Esmaklassiline välimus ka lähedalt

Võimalikud individuaalsed impulsiseadistused

Rohkem seadistusparameetreid

Varraselektroodiga keevitamine, CEL-keevitamine

Ohutus

HOIATUS!

Valest kasutamisest või valesti tehtud töödest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Kõigi selles dokumendis kirjeldatud tööde tegemine ja funktsioonide kasuta-

▶

mine on lubatud ainult tehnilise väljaõppega töötajatele. Lugege see dokument täielikult läbi ja mõistke selle sisu.

▶

Lugege läbi ja tehke endale selgeks kõik selle seadme ohutuseeskirjad ja ka-

▶

sutaja dokumendid ning kõik süsteemikomponendid.

HOIATUS!

Elektrivoolust tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Enne töödega alustamist lülitage kõik seotud seadmed ja komponendid välja

▶

ja lahutage elektrivõrgust. Kindlustage kõik seotud seadmed ja komponendid taassisselülitamise vastu.

▶

Pärast seadme avamist tuleb sobiva mõõteseadme abil kindlaks teha, et

▶

elektrilaenguga komponendid (nt kondensaatorid) oleksid tühjenenud.

Ettevalmistus

Lülitage toitelüliti asendisse O

Tõmmake toitepistik pistikupesast välja

Eemaldage seadmelt TIG-keevituspõleti

TÄHTIS! Sobiva vooluliigi valikul ja elektroodi kaabli ja maanduskaabli ühenda-

misel pidage silmas varraselektroodi pakendil olevaid juhiseid.

Pistke maanduskaabel pistikusse ja lukustage:

(+) elektriühendusse DC- keevitamiseks (=/-) (-) elektriühendusse DC+ keevitamiseks (=/+)

Ühendage maanduskaabli teine ots töödeldava detailiga

Pistke elektroodikaabel pistikusse ja lukustage, keerates paremale:

(-) elektriühendusse DC- keevitamiseks (=/-) (+) elektriühendusse DC+ keevitamiseks (=/+)

Pistke toitepistik pistikupessa

ETTEVAATUST!

Vigastuste ja vara kahjustamise oht elektrilöögi tõttu.

Kui toitelüliti on lülitatud asendisse I, on elektroodide hoidikus olev varraselektrood pingestatud.

Tähelepanu tuleb pöörata sellele, et varraselektrood ei puutuks vastu inimesi

▶

või elektrit juhtivaid või maandatud osi (nt korpus).

Lülitage toitelüliti asendisse I

Ekraanil kuvatakse Froniuse logo.

Varraselektroodiga keevitamine, CEL-keevitamine

Vajutage töörežiimi nuppu

Kuvatakse keevitusmeetodeid ja töörežiime. Valige keevitusmeetodiks elektrood (Stick / MMA) või CEL (keerake ja vajuta-

ge seadistusnuppu)

Kui on valitud keevitusmeetod varraselektroodiga keevitamine, inaktiveeritakse vajaduse korral olemasolev jahutusseade. Seda ei ole võimalik sisse lülitada.

Valige seadistusnupu keeramise teel parameeter „Polaarsus“:

DC- / DC+ / AC ... varraselektroodiga keevitamisel DC- / DC+ ... CEL-elektroodiga varraselektroodiga keevitamisel

Vajutage seaderatast

Seadistage polaarsus keevitatavate varraselektroodide jaoks, keerates seadis-

tusnuppu Võtke valik üle, vajutades seaderatast

Valige seadistusnuppu keerates muud keevitusparameetrid

Vajutage seaderattale

Parameetri väärtus tõstetakse siniselt esile ja seda saab nüüd muuta.

Seaderatta keeramine parameetri väärtust muudetakse

Vajutage seaderatast

Vajaduse korral seadistage muud parameetrid Setup-menüüs

(üksikasjad peatükis Setup-seadistused alates leheküljest 87)

MÄRKUS.

Kõik seaderatta abil seadistatud parameetrite seadepunktid jäävad salvestatuks kuni järgmise muutmiseni.

See kehtib ka juhul, kui toiteallikas on vahepeal välja ja uuesti sisse lülitatud.

Alustage keevitamist

Varraselektroo-

* *

50%

xxA

* *

100%

xxA

* *

150%

xxA

130 A

* *

130 A

* *

130 A

* *

diga keevitamise parameetrid

* Olenevalt seadistatud vooluliigist kuvatakse selles asendis (+), (-) või va-

helduvvoolu sümbolit.

xxA = tegelik voolutugevuse väärtus olenevalt seadistatud peavoolust

Käivitusvool

Käivitusvool: käivitusvool < peavool („SoftStart“)

Käivitusvool: käivitusvool > peavool (HotStart)

Seadistusvahemik: 0–200% (peavoolust) Tehaseseadistus: 150%

Peavool

Käivitusvool: käivitusvool = peavool

Peavool: käivitusvool < peavool („Soft-Start“)

Peavool: käivitusvool > peavool (HotStart)

Seadistusvahemik: 0–190 A ... iWave 190i, 0–230 A ... iWave 230i Tehaseseadistus:-

Peavool: käivitusvool = peavool

Dünaamika

* *

DC-

DC+

Optimaalse keevitustulemuse saavutamiseks tuleb mõnel juhul seadistada dünaamika.

Seadistusvahemik: 0–100% (peavoolust) Tehaseseadistus: 20

0 ... pehmem ja vähemate pritsmetega keevituskaar 100 ... tugevam ja stabiilsem keevituskaar

Tööpõhimõte: metallitilkade ülekande hetkel või lühise tekkimisel toimub voolutugevuse lühiajaline tõus. Stabiilse keevituskaare saavutamiseks tõuseb keevitusvool ajutiselt. Kui varraselektrood hakkab keevisvanni sisse vajuma, takistab see meetod keevisvanni tahkeks muutumist ja keevituskaares pikaajalise lühise tekkimist. Varraselektroodi nakkumine on seega suures osas välistatud.

Polaarsus

Polaarsus, seadistatud DC- peale

Polaarsus, seadistatud AC peale

Seadistusvahemik: DC- / DC+ / AC Tehaseseadistus: DC-

Polaarsus, seadistatud DC+ peale

CEL-elektroodiga varraselektroodiga keevitusparameetrid

* Olenevalt seadistatud vooluliigist kuvatakse selles asendis (+) või (-).

xxA = tegelik voolutugevuse väärtus olenevalt seadistatud peavoolust

Käivitusvool

* *

50%

xxA

* *

100%

xxA

* *

150%

xxA

130 A

* *

130 A

* *

130 A

* *

Käivitusvool: käivitusvool < peavool („SoftStart“)

Käivitusvool: käivitusvool > peavool (HotStart)

Seadistusvahemik: 0–200% (peavoolust) Tehaseseadistus: 150%

Peavool

Käivitusvool: käivitusvool = peavool

Peavool: käivitusvool < peavool („Soft-Start“)

Peavool: käivitusvool > peavool (HotStart)

Seadistusvahemik: 0–190 A ... iWave 190i, 0–230 A ... iWave 230i Tehaseseadistus: -

Peavool: käivitusvool = peavool

Dünaamika

* *

DC-

DC+

Optimaalse keevitustulemuse saavutamiseks tuleb mõnel juhul seadistada dünaamika.

Seadistusvahemik: 0–100% (peavoolust) Tehaseseadistus: 20

0 ... pehmem ja vähemate pritsmetega keevituskaar 100 ... tugevam ja stabiilsem keevituskaar

Polaarsus

Polaarsus, seadistatud DC- peale

Seadistusvahemik: DC- / DC+ Tehaseseadistus: DC-

Polaarsus, seadistatud DC+ peale

Käivitusvool

I (A)

t (s)

0,5 1 1,5

(1)

(3)

(2)

100

150

I (A)

90A

30A

(1)

(3)

(2)

> 100 % (kuumkäivitus)

Eelised

Süüteomaduste paranemine, ka halbade süüteomadustega elektroodide kor-

ral Alusmaterjali parem segunemine käivitusetapis, mistõttu tekib vähem külm-

liiteid Räbu kasutamise vähendamine olulisel määral

(1) Käivitusvoolu aeg

0–2 s, tehaseseadistus 0,5 s

(2) Käivitusvool

0–200%, tehaseseadistus 150%

(3) Peavool = seadistatud keevitus-

vool I

Tööpõhimõte

Seadistatud käivitusvoolu ajal (1) suurendatakse keevitusvoolu I1 (3) käivi-

tusvoolule (2).

Käivitusvool < 100% (sujuvkäivitus)

Käivitusvoolu näide > 100% (kuumkäivitus)

Käivitusvoolu aega saab seadistada Setup-menüüs.

Käivitusvool < 100% (sujuvkäivitus) on mõeldud aluseliste elektroodide jaoks. Süütamine toimub madalal keevitusvoolul. Niipea kui keevituskaar on stabiilne, tõuseb keevitusvool pidevalt seadistatud keevitusvoolu nimiväärtusele.

Eelised.

Madalal keevitusvoolul süttivate

elektroodide süüteomaduste paranemine Räbu kasutamise vähendamine

olulisel määral Keevituspritsmete vähenemine

(1) Käivitusvool (2) Käivitusvoolu kestus (3) Peavool

Käivitusvoolu aega saab seadistada varraselektroodi menüüs.

Käivitusvoolu näide < 100% (sujuvkäivitus)

Funktsioon AntiStick

Lüheneva keevituskaare puhul võib keevituspinge väheneda nii palju, et varraselektrood kipub kinni jääma. Lisaks võib varraselektroodi hõõgumine lõppeda.

Hõõgumise lõppemist saab takistada funktsiooni Anti-Stick aktiveerimise abil. Kui varraselektrood hakkab kinni jääma, lülitab toiteallikas keevitusvoolu viivitamatult välja. Pärast varraselektroodi eraldamist töödeldavalt detaililt saab keevitamist muretult jätkata.

Anti-Sticki funktsiooni saab aktiveerida ja inaktiveerida varraselektroodi menüüs.

EasyJob-režiim

EasyJobi tööpunktide salvestamine

MÄRKUS.

EasyJobid salvestatakse töönumbrite 1–5 alla ja neid saab kuvada ka Jobi menüü kaudu.

EasyJobi salvestamisel kirjutatakse üle sama Jobi numbri alla salvestatud Job!

Eeldus: Lemmikute nupp peab olema seadistatud EasyJobsi valikuga (vt „Lemmikute nupu seadistamine EasyJobsiga“ alates leheküljest 30.

Keevitusmeetodi, töörežiimi ja keevitusparameetri seadistamine

Vajutage lemmikute nuppu

Avatakse 5 EasyJobi puutenuppu.

Keerake seaderatast ja valige soovitud salvestuskoht

Tegelike keevitusseadete salvestamiseks hoidke seaderatast all u 3 sekundit

Puutenupp muudab esmalt suurust ja värvi.

Pärast 3 sekundi möödumist kuvatakse puutenupp rohelisena.

Seadistused salvestati. Viimati salvestatud seadistused on aktiveeritud. Aktiivne EasyJob on kuvatud EasyJobi puutenupul tähistatult.

Seadistatud salvestuskohta kuvatakse mustalt, nt: salvestuskoht 1... seadistatud ja aktiivne salvestuskoht 2... valitud salvestuskoht 3... vaba salvestuskoht 4... vaba salvestuskoht 5... vaba

EasyJobi tööpunktide kuvamine

Vajutage lemmikute nuppu

Avatakse 5 EasyJobi puutenuppu. Keerake seaderatast ja valige soovitud salvestuskoht

Salvestatud EasyJobi tööpunkti kuvamiseks puudutage korraks seaderatast

(< 3 sekundit)

Puutenupp muudab esmalt suurust ja värvi.

Seejärel minimeeritakse EasyJobi puutenupud, aktiivset EasyJobi kuvatakse tähisega.

EasyJobi tööpunktide kustutamine

Vajutage lemmikute nuppu

Avatakse 5 EasyJobi puutenuppu. Keerake seaderatast ja valige kustutatav salvestuskoht

EasyJobi tööpunkti kustutamiseks hoidke seaderatast all u 5 sekundit

Puutenupp

muudab esmalt suurust ja värvi;

kuvatakse 3 sekundi järel roheliselt;

salvestatud tööpunkt kirjutatakse üle tegeliku seadistusega. tõstetakse pärast ca 5 sekundit punaselt esile (= kustutamine).

EasyJobi tööpunkt kustutati.

Keevitamise Job

Ohutus

HOIATUS!

Valest kasutamisest või valesti tehtud töödest tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Kõigi selles dokumendis kirjeldatud tööde tegemine ja funktsioonide kasuta-

▶

mine on lubatud ainult tehnilise väljaõppega töötajatele. Lugege see dokument täielikult läbi ja mõistke selle sisu.

▶

Lugege läbi ja tehke endale selgeks kõik selle seadme ohutuseeskirjad ja ka-

▶

sutaja dokumendid ning kõik süsteemikomponendid.

HOIATUS!

Elektrivoolust tingitud oht.

Tagajärjeks võivad olla rasked isiku- ja varakahjud.

Enne töödega alustamist lülitage kõik seotud seadmed ja komponendid välja

▶

ja lahutage elektrivõrgust. Kindlustage kõik seotud seadmed ja komponendid taassisselülitamise vastu.

▶

Pärast seadme avamist tuleb sobiva mõõteseadme abil kindlaks teha, et

▶

elektrilaenguga komponendid (nt kondensaatorid) oleksid tühjenenud.

Ettevalmistus

Pange toiteallikas konkreetse keevitamise Jobi järgi kokku ja paigaldage

Pistke toitepistik pistikupessa

ETTEVAATUST!

Vigastuste ja vara kahjustamise oht elektrilöögi tõttu.

Kui toitelüliti on lülitatud asendisse I, on keevituspõleti volframelektrood pingestatud.

Tähelepanu tuleb pöörata sellele, et volframelektrood ei puutuks vastu ini-

▶

mesi või elektrit juhtivaid või maandatud osi (nt korpus vms).

Lülitage toitelüliti asendisse I

Jobi keevitamine

Vajutage töörežiimi nuppu

Kuvatakse keevitusmeetodeid ja töörežiime.

Valige „JOB“ (keerake ja vajutage seaderatast)

Mõne aja pärast kuvatakse viimasena avatud Jobi keevitusparameetrid, Jobi number on valitud.

Vajutage seaderatast

Nüüd saab Jobi numbrit muuta.

Valige keevitatava Jobi number (keerake ja vajutage seaderatast)

Kuvatakse valitud Jobi keevitusparameetreid, nüüd saab Jobi keevitama hakata.

Menüü Setup (Seadistamine) sea-

distused

Setup-menüü

Üldteave Setup-menüü võimaldab lihtsat ligipääsu toiteallika kohta ekspertteadmistele ja

lisafunktsioonidele. Setup-menüüs saab parameetreid eri tööülesannete jaoks lihtsasti kohandada.

Setup-menüüs on järgmised punktid:

kõik keevitusprotsessi vahetult mõjutavad Setup-parameetrid,

kõik keevitussüsteemi eelseadistamise Setup-parameetrid.

Parameetri kuva ja redigeerimine sõltub valitud menüüst ja keevitusmeetodi ning töörežiimi hetkeseadistustest. Hetkeseadistuste jaoks ebaolulisi parameetreid kuvatakse hallilt ning neid ei saa valida.

Setup-menüüsse sisenemine

Vajutage menüü nuppu

Kuvatakse Setup-menüüd.

Setup-menüüst lahkumiseks vajutage menüünuppu uuesti

Kuvatakse hetkel seadistatud keevitusparameetrit.

Ülevaade

(1) (2) (3) (4) (5) (6)

(11)

(7)

(14)(15) (13)

(12)

(9)

(10)(8)

Nr Nimetus

(1) TIG-menüü

TIG-parameetrite seadistamiseks alalis- ja vahelduvvooluga TIG-keevitamiseks

(2) Varraselektroodi menüü

varraselektroodi parameetrite seadistamiseks

(3) CEL-menüü

CEL-elektroodiga varraselektroodiga keevitamise parameetrite seadistamiseks

(4) Süüte- ja töörežiimiseadistused

järgneva seadistamiseks:

süüteparameetrid

Keevituskaare jälgimine

Töörežiimi eelseadistused

(5) Gaasi menüü

kaitsegaasi parameetrite seadistamiseks

(6) Komponentide seadistused

jahutusseadme töörežiimi seadistamiseks

(7) Dokumentatsiooni menüü

(ainult olemasoleva lisavarustusega OPT/i dokumentatsiooni korral)

keevisõmbluste, sündmuste, logiraamatu kuvamiseks

diskreetimissageduse ja piirväärtuse jälgimise seadistamiseks

(8) Jobi menüü

(ainult olemasoleva FP Jobi funktsioonipaketi OPT/i Jobs korral)

Jobide salvestamiseks, laadimiseks ja kustutamiseks

lemmikute nupu seadistamiseks EasyJobiga

(9) Eelseadistused

et seadistada

Näidud (taustavalgustus, keeled, kuupäev ja kellaaeg jne)

Süsteem (toiteallika konfiguratsioon, tehaseseadistused jne)

Toitevõrgu seadistused (Bluetooth, võrgu Setup, WLAN, ...)

Kasutajahaldus (kasutaja loomine, rolli loomine...)

Haldus (proovilitsents)

Eelseadistuste üksikasjalikku ülevaadet vaadake lk 122.

(10) Süsteemiteave

seadme teabe, näiteks tarkvaraversiooni või IP-aadressi kuvamiseks (kui toiteallikas on toitevõrku integreeritud)

Menüüde ja parameetrite muutmine

(11) Lükandliist

(mitme parameetri korral)

(12) Olemasolevad menüüd

Olemasolevate menüüde arv võib olenevalt püsivara olekust ja olemasolevatest valikutest erineda.

(13) Väärtus, ühik

(14) Seadistusparameetrid

Olenevalt valitud menüüst ning keevitusmeetodi ja töörežiimi kehtivatest seadistustest kuvatakse ebaolulisi parameetreid hallilt ning neid ei saa valida.

(15) praegu valitud menüü kuvamine

keevitusmeetodi ja töörežiimi hetkeseadistusi arvesse võttes

* Hetkel töötlemiseks valitud menüü (sinine taust) ** Hetkel valitud menüü asend

Menüü valitud

Parameeter valitud

Menüü vahetamine

Parameetri seadistamine

Menüü valimine

Kui parameeter on valitud (sinine raam, valge taust):

keerake seaderatast nii kaua, kuni on valitud parameetri ülemmenüü

Vajutage seaderatast

Valitud menüüd näidatakse sinisel taustal.

Keerake seaderatast ja valige soovitud menüü (sinine taust)

Parameetri seadistamine

Vajutage valitud menüüs seaderatast

Valitakse menüü esimene parameeter.

Keerake seaderatast ja valige soovitud parameeter

Vajutage parameetri muutmiseks seaderatast

Parameetri väärtust näidatakse sinisel taustal.

Keerake seaderatast ja seadistage parameetri väärtus

Parameetri väärtuse muutmine võetakse kohe üle

Vajutage seaderatast, et saaksite valida muid parameetreid

TIG-menüü

Alalisvooluga TIG-keevitamise menüü parameeter

Traageldamine

Traageldusfunktsioon – pulseeriva keevitusvoolu kestus traageldamisprotsessi alguses

väljas / 0,1–9,9 s / sees Tehaseseadistus: väljas

sees Pulseeriv keevitusvool jääb kuni traageldamise lõpuni püsima

0,1–9,9 s Seadistatud aeg algab UpSlope-faasiga. Pärast seadistatud aja möödumist keevitatakse edasi püsiva keevitusvooluga, vajaduse korral seadistatud impulsiparameetrid on saadaval

väljas Traageldusfunktsioon on välja lülitatud

Ekraanil süttib olekureal näit Traageldamine (TAC), kui väärtust seadistatakse.

Impulss-sagedus

väljas / 0,20–2000 Hz (10000 Hz valikuga FP Pulse Pro) Tehaseseadistus: väljas

TÄHTIS! Kui impulss-sagedus on „väljas“, ei saa valida parameetreid Põhivool ja Dutycycle.

Seadistatud impulss-sagedus võetakse üle ka redutseerimisvoolu jaoks.

Ekraani olekureal põleb näit Impulss, kui impulss-sageduse jaoks on määratud väärtus.

OPT/i Pulse Pro

Põhivoolu, Dutycycle'i, impulsi kõvera kuju ja põhivoolu kõvera kuju seadistamiseks

Põhivool

0–100% (peavoolust I1) Tehaseseadistus: 50%

Dutycycle

Impulsi kestuse ja põhivoolu kestuse suhe seadistatud impulss-sageduse puhul

10–90% Tehaseseadistus: 50%

Impulssvoolu kaare kuju

keevituskaare surve optimeerimiseks

Ristkülik tugev / Ristkülik pehme / Siinus Tehaseseadistus: Ristkülik tugev

Ristkülik tugev puhtalt ristkülikukujuline kulgemine; veidi valjem keevituskaarehääl; kiired voolumuutused rakendus näiteks orbitaalkeevitustel

Ristkülik pehme: pinge vähendatud muutumiskiirusega ristkülikukujuline kulgemine müra vähendamiseks võrreldes puhtalt ristkülikukujulise kulgemisega; universaalsed rakendused

Siinus: siinuseline kulgemine (vaikse ja stabiilse keevituskaare standardseadistus); rakendus näiteks nurkkeevitustööde ja pealekeevitamiste korral

Keevituskaare surve optimeerimise mõju on järgmine:

keevisvanni parem väljavool (parenenud keevitamine põkk- ja nurkkeevi-

tustööde korral), aeglane voolukasv või voolukatkestus (eriti nurkõmbluse, kõrglegeeritud me-

tallide või plaatide kasutamise korral ei lükata lisamaterjali ega keevisvanni ära), keevitamise mürataseme vähendamine tänu ümardatud kaare kujudele.

Põhivoolu kaare kuju

keevituskaare surve optimeerimiseks

Ristkülik tugev / Ristkülik pehme / Siinus Tehaseseadistus: Ristkülik tugev

Ristkülik tugev puhtalt ristkülikukujuline kulgemine; veidi valjem keevituskaarehääl; kiired voolumuutused rakendus näiteks orbitaalkeevitustel

Ristkülik pehme: pinge vähendatud muutumiskiirusega ristkülikukujuline kulgemine müra vähendamiseks võrreldes puhtalt ristkülikukujulise kulgemisega; universaalsed rakendused

Siinus: siinuseline kulgemine (vaikse ja stabiilse keevituskaare standardseadistus); rakendus näiteks nurkkeevitustööde ja pealekeevitamiste korral

Käivitusvoolu aeg

Käivitusvoolu aeg näitab käivitusvoolu faasi kestust.

väljas / 0,01–30,0 s Tehaseseadistus: väljas

TÄHTIS! Käivitusvoolu aeg kehtib ainult kahetaktilise režiimi ja punktkeevituse puhul. Neljataktilises režiimis määratakse käivitusvoolu faas põletinupu abil.

Lõppvoolu aeg

Lõppvoolu aeg näitab lõppvoolu faasi kestust.

väljas / 0,01–30 s Tehaseseadistus: väljas

TÄHTIS! Lõppvoolu aeg kehtib ainult kahetaktilise režiimi ja punktkeevituse puhul. Neljataktilises režiimis määratakse lõppvoolu faasi kestus põletinupu abil (jaotis „TIG-töörežiimid“).

Slope-redutseerimisvool

Redutseerimisvoolu Slope1 ja redutseerimisvoolu Slope2 parameetrite seadistamiseks

Slope1 redutseerimisvool

väljas / 0,01–30 s Tehaseseadistus: väljas

Kui redutseerimisvoolu Slope1 parameetrile on sisestatud ajaline väärtus, ei järgne lühiajaline voolu vähendamine või voolu suurendamine järsku, vaid aeglaselt ja kohandatult. Nii vähendatakse kahjulikku mõju keevitusõmblusele ning komponendile, eriti alumiiniumi puhul.

Slope2 redutseerimisvool

väljas / 0,01–30 s Tehaseseadistus: väljas

Kui redutseerimisvoolu Slope2 parameetrile on sisestatud ajaline väärtus, ei järgne redutseerimisvoolu kohandamine keevitusvoolule järsku, vaid aeglaselt ja kohandatult.

Näiteks voolu suurendamise korral soojendatakse keevisvanni aeglaselt ja mitte järsku. See võimaldab keevisvanni gaasidel eralduda ja vähendab alumiiniumi keevitamisel pooride teket.

Punktkeevituse kestus

(üksnes seadistatud punktkeevituse töörežiimi korral)

0,02–120 s Tehaseseadistus: 5,0 s

Vahelduvvooluga TIG-keevitamise menüü parameeter

Impulss-sagedus

väljas / 0,20–2000 Hz (10000 Hz valikuga FP Pulse Pro) Tehaseseadistus: väljas

TÄHTIS! Kui impulss-sagedus on „väljas“, ei saa valida parameetreid Põhivool ja Dutycycle.

Seadistatud impulss-sagedus võetakse üle ka redutseerimisvoolu jaoks.

Ekraani olekureal põleb näit Impulss, kui impulss-sageduse jaoks on määratud väärtus.

OPT/i Pulse Pro

Põhivoolu, Dutycycle'i, impulsi kõvera kuju ja põhivoolu kõvera kuju seadistamiseks

Põhivool

0–100% (peavoolust I1) Tehaseseadistus: 50%

Dutycycle

Impulsi kestuse ja põhivoolu kestuse suhe seadistatud impulss-sageduse puhul

10–90% Tehaseseadistus: 50%

Impulssvoolu kaare kuju

keevituskaare surve optimeerimiseks

Ristkülik tugev / Ristkülik pehme / Siinus Tehaseseadistus: Ristkülik tugev

Ristkülik tugev puhtalt ristkülikukujuline kulgemine; veidi valjem keevituskaarehääl; kiired voolumuutused rakendus näiteks orbitaalkeevitustel

Ristkülik pehme: pinge vähendatud muutumiskiirusega ristkülikukujuline kulgemine müra vähendamiseks võrreldes puhtalt ristkülikukujulise kulgemisega; universaalsed rakendused

Siinus: siinuseline kulgemine (vaikse ja stabiilse keevituskaare standardseadistus); rakendus näiteks nurkkeevitustööde ja pealekeevitamiste korral

Keevituskaare surve optimeerimise mõju on järgmine:

keevisvanni parem väljavool (parenenud keevitamine põkk- ja nurkkeevi-

tustööde korral), aeglane voolukasv või voolukatkestus (eriti nurkõmbluse, kõrglegeeritud me-

tallide või plaatide kasutamise korral ei lükata lisamaterjali ega keevisvanni ära), keevitamise mürataseme vähendamine tänu ümardatud kaare kujudele.

Põhivoolu kaare kuju

keevituskaare surve optimeerimiseks

Ristkülik tugev / Ristkülik pehme / Siinus Tehaseseadistus: Ristkülik tugev

Ristkülik tugev puhtalt ristkülikukujuline kulgemine; veidi valjem keevituskaarehääl; kiired voolumuutused rakendus näiteks orbitaalkeevitustel

Ristkülik pehme: pinge vähendatud muutumiskiirusega ristkülikukujuline kulgemine müra vähendamiseks võrreldes puhtalt ristkülikukujulise kulgemisega; universaalsed rakendused

Siinus: siinuseline kulgemine (vaikse ja stabiilse keevituskaare standardseadistus); rakendus näiteks nurkkeevitustööde ja pealekeevitamiste korral

Käivitusvoolu aeg

(ainult kahetaktilises režiimis ja punktkeevitusel) Käivitusvoolu aeg näitab käivitusvoolu faasi kestust.

väljas / 0,01–30,0 s Tehaseseadistus: väljas

TÄHTIS! Käivitusvoolu aeg kehtib ainult kahetaktilise režiimi ja punktkeevituse

puhul. Neljataktilises režiimis määratakse käivitusvoolu faas põletinupu abil.

Lõppvoolu aeg

(ainult kahetaktilises režiimis ja punktkeevitusel) Lõppvoolu aeg näitab lõppvoolu faasi kestust.

väljas / 0,01–30 s Tehaseseadistus: väljas

Slope-redutseerimisvool

Redutseerimisvoolu Slope1 ja redutseerimisvoolu Slope2 parameetrite seadistamiseks

Slope1 redutseerimisvool

väljas / 0,01–30 s Tehaseseadistus: väljas

Slope2 redutseerimisvool

väljas / 0,01–30 s Tehaseseadistus: väljas

Kui redutseerimisvoolu Slope2 parameetrile on sisestatud ajaline väärtus, ei järg-

t (s)

I (A)

60 Hz 120 Hz

ne redutseerimisvoolu kohandamine keevitusvoolule järsku, vaid aeglaselt ja kohandatult.

Näiteks voolu suurendamise korral soojendatakse keevisvanni aeglaselt ja mitte järsku. See võimaldab keevisvanni gaasidel eralduda ja vähendab alumiiniumi keevitamisel pooride teket.

Punktkeevituse kestus

(üksnes seadistatud punktkeevituse töörežiimi korral)

0,02–120 s Tehaseseadistus: 5,0 s

AC-sagedus

Syn / 40–250 Hz Tehaseseadistus: 60 Hz

Syn Sünkroonselt keevitamise seadistamine (mõlemapoolselt, samaaegne keevitamine kahe toiteallikaga) Sünkroonselt keevitamise korral peab AC-sagedus olema mõlema toiteallika korral „Syn“ peale kohandatud. Sünkroonselt keevitamist kasutatakse paksude või tugevate materjalide korral, et saavutada kõrgetasemeline sulatusvõimsus ja minimeerida suletisi keevitamise korral.

TÄHTIS! Tulenevalt toitepinge faaside paiknemisest ei pruugi alati olla võimalik mõlema toiteallika korrektne sünkroniseerimine. Sel juhul tuleks toiteallikad elektrivõrgust eemaldada, 180° pöörata ja taas elektrivõrku ühendada.

Madal sagedus pealispinna soojussisestusega pehme, lai keevituskaar

Kõrge sagedus sügava soojussisestusega fokuseeritud keevituskaar

AC-sageduse mõju voolu kulgemisele

AC voolunihe

–70 kuni +70% Tehaseseadistus: 0%

+70% lai keevituskaar madala soojussisestusega volframelektroodi suur koormus pinna suur puhastus

–70% kitsas keevituskaar suure soojussisestusega

volframelektroodi väike koormus

I (A)

t (s)

-70%+70%

pinna väga väike puhastus.

AC voolunihke mõju voolu kulgemisele

* Tehaseseadistus: 0 (vastab 10-protsendilisele nihkele negatiivse poole)

Positiivse poollaine kaare kuju

Ristkülik tugev / Ristkülik pehme / Kolmnurkne / Siinus Tehaseseadistus: Siinus

Ristkülik tugev puhtalt ristkülikukujuline kulgemine (stabiilne, kuid lärmakas keevituskaar)

Ristkülik pehme pinge vähendatud muutumiskiirusega ristkülikukujuline kulgemine müra vähendamiseks võrreldes puhtalt ristkülikukujulise kulgemisega

Kolmnurk suuremad voolutipud suurema keevituskaare surve jaoks

Siinus vaikse keevituskaare standardseadistus

Negatiivse poollaine kaare kuju

Ristkülik tugev / Ristkülik pehme / Kolmnurkne / Siinus Tehaseseadistus: Ristkülik pehme

Ristkülik tugev puhtalt ristkülikukujuline kulgemine (stabiilne, kuid lärmakas keevituskaar)

Ristkülik pehme pinge vähendatud muutumiskiirusega ristkülikukujuline kulgemine müra vähendamiseks võrreldes puhtalt ristkülikukujulise kulgemisega

Kolmnurk suuremad voolutipud suurema keevituskaare surve jaoks

Siinus vaikse ja stabiilse keevituskaare vaikesäte

Varraselektroodi menüü

0040 200100 300 I (A)

U (V)

con - 20 A / V

(4)

(5)

(6)

(7) (8)

(1)

(2)

(3)

Varraselektroodi menüü parameeter

Käivitusvoolu kestus

kuumkäivitus (HotStart)

0,0–2,0 s Tehaseseadistus: 0,5 s

Optimaalse keevitustulemuse saavutamiseks tuleb mõnedel juhtudel seadistada kuumkäivituse (HotStart) funktsioon.

Eelised.

Süüteomaduste paranemine, ka halbade süüteomadustega elektroodide kor-

ral Alusmaterjali parem segunemine käivitusetapis, mistõttu tekib vähem külm-

liiteid Räbu kasutamise vähendamine olulisel määral

Tunnuskõver

tunnuskõverate valimiseks

I-konstant / 0,1–20,0 A/V / P-konstant Tehaseseadistus: I-konstant

(1) Varraselektroodi töösirge (2) Varraselektroodi töösirge pike-

ma keevituskaare puhul

(3) Varraselektroodi töösirge lühe-

ma keevituskaare puhul

(4) Tunnuskõver parameetriseadis-

tuse I-konstant puhul (konstantne keevitusvool)

(5) Tunnuskõver valitud parameet-

riseadistuse 0,1–20,0 puhul

Seadistatavad tunnuskõverad

(seadistatava kaldenurgaga langev tunnuskõver)

(6) Tunnuskõver parameetriseadis-

tuse P-konstant puhul (konstantne keevitusvõimsus)

100

(7) Näide seadistatud dünaamika kohta, kui on valitud tunnuskõver (4) (8) Näide seadistatud dünaamika kohta, kui on valitud tunnuskõver (5) või (6)

I-konstant (konstantne keevitusvool)

Kui on seadistatud tunnuskõver I-konstant, hoitakse keevitusvoolu keevituspingest olenemata konstantsena. Tekib vertikaalne tunnuskõver (4). Seadistus on mõeldud eelkõige rutiilelektroodidele, aluselistele elektroodidele, pinnalõikamiseks (seadistage pinnalõikamiseks dünaamika 100 peale).

Fronius iWave 190i - 230i Operating Instruction [ET]

Specifications and Main Features

Frequently Asked Questions

User Manual
