Wechselrichter MW 2200

Inverter MW 2200

Onduleur MW 2200

Einbauanleitung

D

Hardwareoptimierung

Installation Instructions

GB

Hardware Optimisation

Instructions d’installation

F

Optimisation du matériel

42,0410,0991 032002

Wechselrichter-Modul austauschen

Sicherheit

Allgemeines

Warnung! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach- und

Personenschäden verursachen. Die in den nachfolgenden Einbauanleitungen
beschriebenen Tätigkeiten dürfen nur von Fronius-geschultem Fachpersonal
durchgeführt werden! Beachten Sie die Sicherheitsvorschriften in der Bedie­nungsanleitung der Stromquelle.

Warnung! Ein Elektroschock kann tödlich sein. Vor Öffnen des Gerätes, das
Gerät abschalten, Netzverbindung trennen und ein deutlich lesbares, verständli­ches Schild gegen Wiedereinschalten anbringen - gegebenfalls Elkos entladen.
Die Gehäuse-Schrauben stellen eine geeignete Schutzleiterverbindung für die
Erdung des Gehäuses dar. Die Schrauben dürfen keinesfalls durch andere
Schrauben ohne zuverlässige Schutzleiterverbindung ersetzt werden.

Vor dem Montieren der Seitenteile, die Folie für Printisolation hinter dem Seiten­teil auf der Seite des Prints BPS 17 / 22 einlegen.

Eine Übersicht der erforderlichen Werkzeuge und Hilfsmittel, sowie eine detaillierte
Beschreibung für das Öffnen und Schließen des Gehäuses finden Sie in der Servicean­leitung TransTig 2200 und MagicWave 1700/2200.

ESD-Maßnahmen

Lieferumfang

Hinweis! Gefahr der Beschädigung des Wechselrichter-Modules durch elektri-

sche Entladung. Beim Austausch des Wechselrichter-Modules, geeignete ESD­Maßnahmen treffen. Dazu zählt:

- Der für den Ausbau des Prints vorgesehenen Arbeitsplatz muß mit folgenden ESD­gerechten Schutzeinrichtungen versehen sein:

- Arbeitsflächen

- Böden

- Ableitband für Handgelenke

- Sitzgelegenheiten

- Außerhalb des ESD-gerechten Arbeitsplatzes, geeignete Transportbehälter verwen­den

- Wechselrichter-Modul

- 2 Schrauben M6 mit integrierten Federringen und Beilagscheiben

- Wärmeleitpaste

- Auftragewerkzeug für Wärmeleitpaste

3

Wechselrichter­Modul ausbauen

(1)

(1)

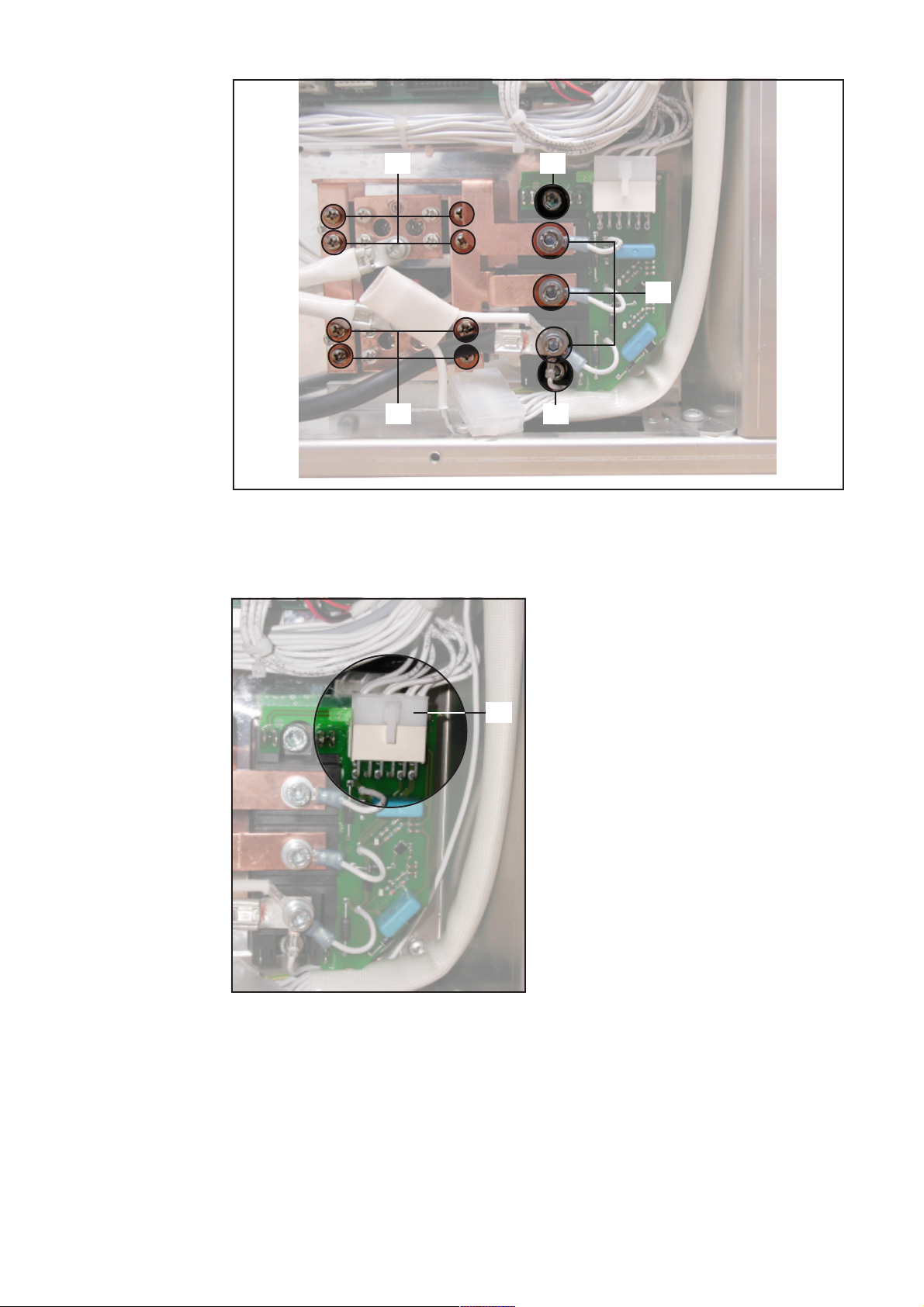

Abb.1 Schrauben am Wechselrichter-Modul lösen

- Seitenteile abnehmen

- Erst Schrauben (1) und (2) lösen

- Anschließend Schrauben (3) lösen

(4)

(3)

(2)

(3)

- 12-poligen Molexstecker (4) bei X8 am
Print FMW 22 abstecken

- Baugruppe Wechselrichter-Modul
durch vorsichtiges seitliches Wegbe­wegen vom Kühlkörper lösen und
entnehmen

Abb.2 12-poligen Molexstecker abstecken

- Kühlkörper mit alkoholischem Lösungsmittel oder Kontaktspray vorreinigen

- Am Kühlkörper Verunreinigungen bzw. Unebenheiten mit feinem Schleifpapier
(Körnung z.B. P 500 oder feiner) beseitigen

- Kühlkörper mittels alkoholischem Lösungsmittel oder Kontaktspray und nicht fasern­dem Tuch nachreinigen.

44

Wechselrichter­Modul einbauen

Abb.3 Wärmeleitpaste auf einer sauberen, ebenen und glatten Oberfläche ausrollen

- Wärmeleitpaste gemäß Abb.3 auf sauberer, ebener und glatter Oberfläche gleichmä­ßig verteilen (z.B. auf beschichteter Holzplatte)

- Mittels Auftragewerkzeug die Wärme­leitpaste an der Unterseite des Wech­selrichter-Moduls dünn und gleichmä­ßig auftragen.

Abb.4 Wärmeleitpaste auf dem Wechselrichter-

Modul auftragen

- Wechselrichter-Modul vorsichtig auf den Kühlkörper aufsetzen

Hinweis! Gefahr der Beschädigung der Leistungsmodule durch Bruch oder
ungenügende Wärmeübertragung. Beim Montieren des Wechselrichter-Modu­les nur die beiliegenden Schrauben (3) - Abb.5 - verwenden. Beim Festschrau­ben unbedingt das angegebene Drehmoment einhalten.

(1)

(3)

(2)

(1)

Abb.5 Schrauben am Wechselrichter-Modul festschrauben

5

(3)
