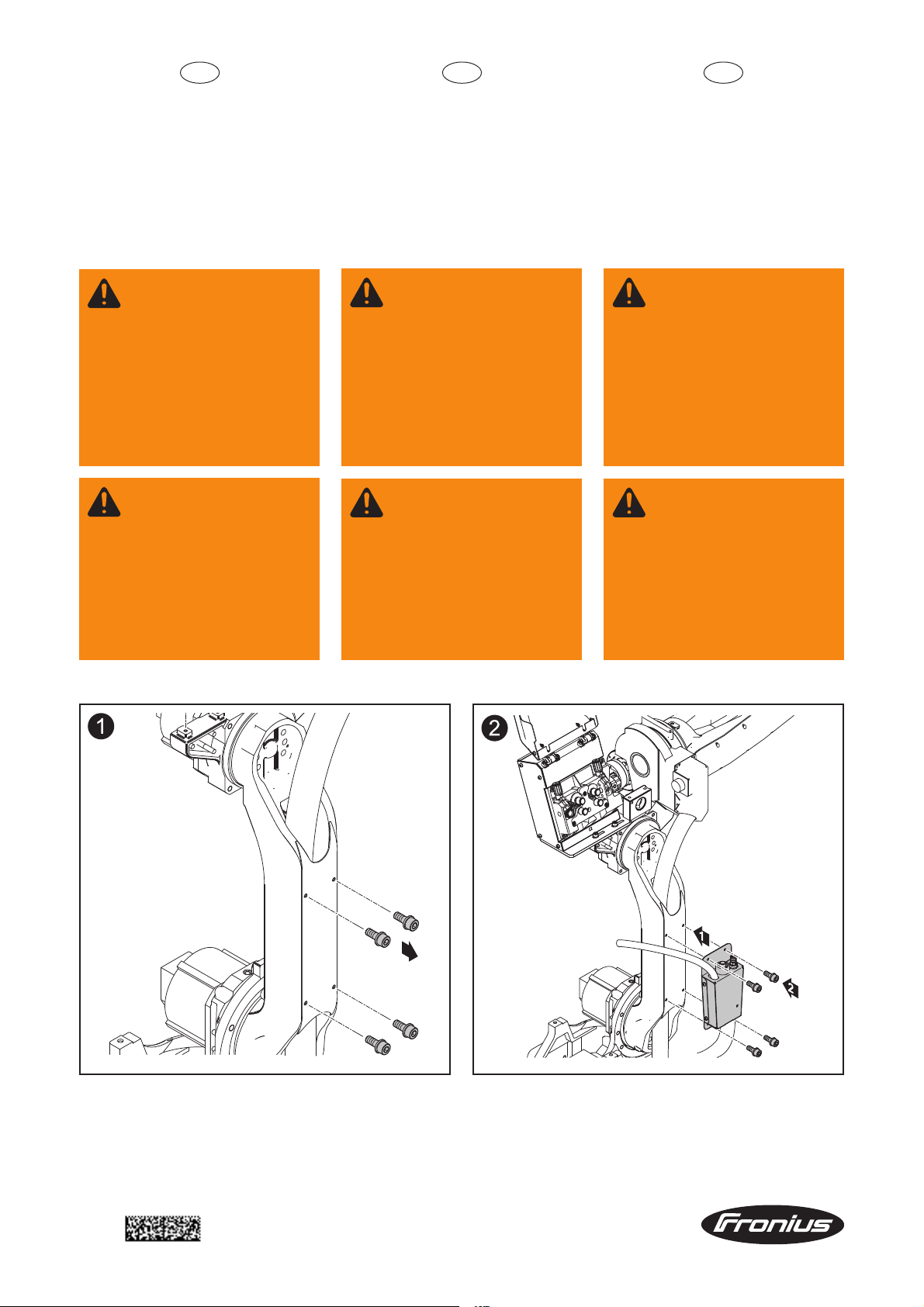

Fronius Interconnecting hosepack PAP Motoman Installation Instruction [DE, EN, FR]

D GB F

1

Verbindungs­Schlauchpaket mit
Anschlusseinheit am
Roboter montieren

EA 1400 / 1800 / 1900 N
VA 1400 / MA 1440 / MA 2010

WARNUNG! Fehlerhaft

durchgeführte Arbeiten
können schwerwiegende Sach­und Personenschäden verursa­chen. Diese Montage darf nur
von geschultem Fachpersonal
durchgeführt werden! Beachten
Sie die Sicherheitsvorschriften
in der Bedienungsanleitung der
Stromquelle.

WARNUNG! Ein elektri-

scher Schlag kann tödlich
sein. Beschriebene Tätigkeiten
nur durchführen, wenn

- der Netzschalter der

Stromquelle in Stellung

- O - geschaltet ist,

- die Stromquelle vom Netz

getrennt ist.

Fit the interconnecting
hosepack with connec­ting unit to the robot

EA 1400 / 1800 / 1900 N
VA 1400 / MA 1440 / MA 2010

WARNING! Work perfor-

med incorrectly can cause
serious injury & damage. This
installation may only be perfor­med by suitably trained and
skilled personnel! Observe the
safety rules in the „Operating
Instructions“ of the power
source.

WARNING! An electric

shock can be fatal. Only
carry out the activities described
if

- the power source mains

switch is in the - O - positi­on,

- the power source is un-

plugged from the mains.

Monter le faisceau de
liaison avec l’unité de
raccordement au robot

EA 1400 / 1800 / 1900 N
VA 1400 / MA 1440 / MA 2010

AVERTISSEMENT! Les

travaux mal faits peuvent
causer de graves dommages
corporels et matériels. Le
montage ne doit être effectué
que par un membre du person­nel expert. Observez les consig­nes de sécurité dans le mode
d’emploi de la source de cou­rant.

AVERTISSEMENT! Une

décharge électrique peut
être mortelle. Ne réaliser les
tâches décrites que lorsque :

- l’interrupteur principal de la

source de courant est placé
sur - O -,

- la source de courant est

débranchée du réseau.

EA 1400 / 1800 / 1900 N

*) Schrauben M6 x 16 mm und

Federringe aus dem Liefe­rumfang des Verlängerungs­Schlauchpaketes mit An­schlusseinheit.

*) The M6 x 16 mm screws and

lock washers are part of the
scope of supply of the hose­pack extension (with connec­ting unit).

4 x M6 x 16 mm
4 x Federring

lock washer
rondelle élastique

*)

*) Vis M6 x 16 mm et rondelles

élastiques livrées avec la
rallonge de faisceau de liaison
et l’unité de raccordement.

42,0410,1467 005-29082014

Fronius International GmbH, http://www.fronius.com

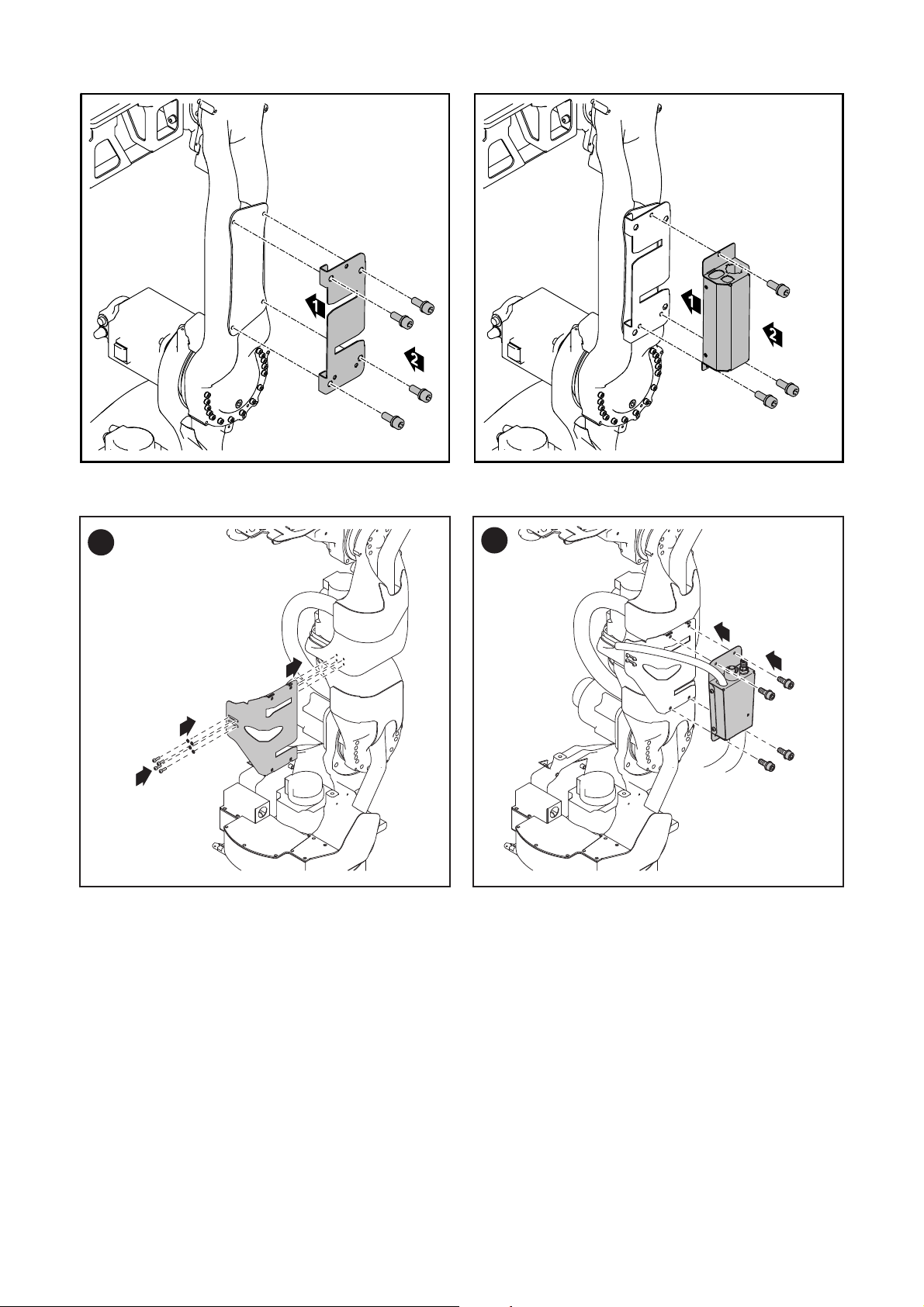

MA 1440 / MA 2010

VA 1400

1

4 x M6 x 16 mm
4 x Federring

lock washer
rondelle élastique

*)

*)

3 x M6 x 12 mm
3 x Federring

lock washer
rondelle élastique

2

1

2

*)

3

4 x M5 x 16 mm
4 x Federring

lock washer
rondelle élastique

*) Schrauben M5 x 16 mm und

Federringe aus dem Liefe­rumfang des Verlängerungs­Schlauchpaketes mit An­schlusseinheit.

**) Schrauben M6 x 16 mm und

Federringe aus dem Liefe­rumfang des Verlängerungs­Schlauchpaketes mit An­schlusseinheit.

*) The M5 x 16 mm screws and

lock washers are part of the
scope of supply of the hose­pack extension (with connec­ting unit).

**) The M6 x 16 mm screws and

lock washers are part of the
scope of supply of the hose­pack extension (with connec­ting unit).

1

2

**)

4 x M6 x 16 mm
4 x Federring

lock washer
rondelle élastique

*) Vis M5 x 16 mm et rondelles

élastiques livrées avec la
rallonge de faisceau de liaison
et l’unité de raccordement.

**) Vis M6 x 16 mm et rondelles

élastiques livrées avec la
rallonge de faisceau de liaison
et l’unité de raccordement.
