Fronius GEN24 User Manual

/ Perfect Charging / Perfect Welding / Solar Energy
Fronius Primo GEN24
3.0 / 3.0 Plus / 3.6 / 3.6 Plus
4.0 / 4.0 Plus / 4.6 / 4.6 Plus
5.0 / 5.0 Plus / 6.0 / 6.0 Plus
Manual de instrucciones
ES
Inversores para instalaciones foto­voltaicas acopladas a la red
42,0426,0302,ES 002-30072018
Estimado lector
Introducción Le agradecemos su confianza y queremos felicitarle por la adquisición de este producto
de Fronius de alta calidad técnica. El presente manual le ayudará a familiarizarse con el producto. Si lee detenidamente el manual, podrá conocer las múltiples posibilidades de su producto de Fronius. Solo así podrá aprovechar plenamente sus funciones y ventajas.
Tenga en cuenta también las indicaciones de seguridad para conseguir una mayor segu­ridad en el lugar en el que emplee el producto. Un manejo cuidadoso de su producto ayuda a conseguir una calidad y fiabilidad duraderas. Todo ello constituye la condición previa esencial para lograr unos resultados excelentes.
ES
Explicación de las instrucciones de seguridad
¡ADVERTENCIA! Indica una situación posiblemente peligrosa. Si no se evita
esta situación, se puede producir la muerte así como lesiones de carácter muy grave.
¡PRECAUCIÓN! Indica una situación posiblemente perjudicial. Si no se evita esta situación, se pueden producir lesiones de carácter leve o de poca importan­cia, así como daños materiales.
¡OBSERVACIÓN! Indica la posibilidad de obtener unos resultados mermados de trabajo y que se puedan producir daños en el equipamiento.
¡IMPORTANTE! Indica consejos de aplicación y otra información especialmente útil. No se trata de una palabra señaladora que indica una situación perjudicial o peligrosa.
Cuando vea uno de los símbolos representados en el capítulo "Normas de seguridad", se requiere un mayor grado de atención.
Tabla de contenido
Generalidades 7
Normativa de seguridad............................................................................................................................. 9
Generalidades....................................................................................................................................... 9
Condiciones ambientales...................................................................................................................... 9
Personal cualificado.............................................................................................................................. 9
Indicaciones en relación con los valores de emisión de ruidos ............................................................ 10
Medidas de compatibilidad electromagnética (CEM)............................................................................ 10
Protección de datos .............................................................................................................................. 10
Derechos de autor ................................................................................................................................ 10
Información general ................................................................................................................................... 11
Concepto del sistema ........................................................................................................................... 11
Volumen de suministro ......................................................................................................................... 11
Uso previsto.......................................................................................................................................... 11
Concepto térmico.................................................................................................................................. 12
Protección de las personas y del aparato.................................................................................................. 13
Activar un cierre rápido......................................................................................................................... 13
Monitorización de corriente de falta...................................................................................................... 13
Monitorización de aislamiento............................................................................................................... 13
Elementos de manejo y conexiones .......................................................................................................... 14
Zona de conexión ................................................................................................................................. 14
Quitar la separación de la zona de conexión........................................................................................ 15
Bloque de borne de puesta a tierra....................................................................................................... 15
Seccionador CC.................................................................................................................................... 16
Zona de comunicación de datos........................................................................................................... 16
ES
Instalación 19
Generalidades............................................................................................................................................ 21
Sistema de cierre rápido....................................................................................................................... 21
Advertencias en el equipo..................................................................................................................... 21
Selección del emplazamiento y posición de montaje ................................................................................ 23
Selección del emplazamiento del inversor............................................................................................ 23
Explicación de los símbolos de la posición de montaje........................................................................ 25
Montar el soporte de fijación y colgar el inversor....................................................................................... 27
Selección del material de fijación.......................................................................................................... 27
Características del soporte de fijación.................................................................................................. 27
No deformar el soporte de fijación........................................................................................................ 27

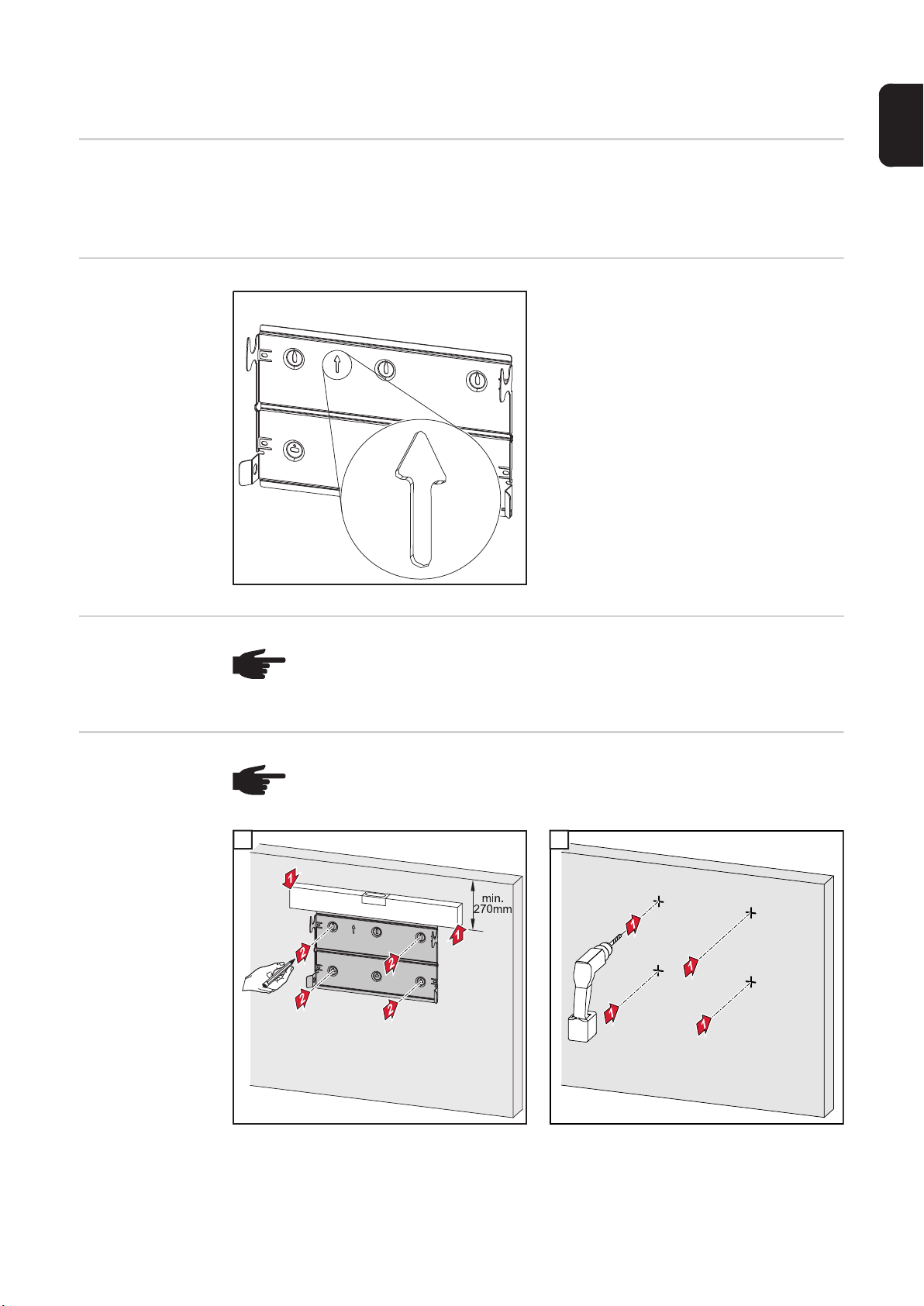

Montar el soporte de fijación en la pared..............................................................................................
Montar el soporte de fijación en un poste o soporte............................................................................. 28
Montar el soporte de fijación con rieles de montaje.............................................................................. 28
Colgar el inversor en el soporte de fijación........................................................................................... 29
Condiciones para la conexión del inversor ................................................................................................ 30
Cables admisibles................................................................................................................................. 30
Sección transversal del cable CA ......................................................................................................... 30
Sección transversal del cable CC......................................................................................................... 30
Vigilancia de la red................................................................................................................................ 31
Máxima protección por fusible en el lado de corriente alterna.............................................................. 31
Conectar el inversor a la red pública (lado CA) ......................................................................................... 32
Seguridad.............................................................................................................................................. 32
Acoplar el inversor a la red pública (lado CA)....................................................................................... 32
Conectar las series de módulos fotovoltaicos al inversor (lado CC).......................................................... 35
Generalidades acerca de los módulos solares..................................................................................... 35
Seguridad.............................................................................................................................................. 35
Conectar las series de módulos fotovoltaicos al inversor..................................................................... 36
Conectar los cables de comunicación de datos......................................................................................... 39
Instalar los cables de comunicación de datos ...................................................................................... 39
Cerrar y poner en marcha el inversor ........................................................................................................ 41
Cerrar y poner en marcha la zona de conexión/tapa de la caja del inversor........................................ 41
27
Primera puesta en marcha del inversor................................................................................................ 41

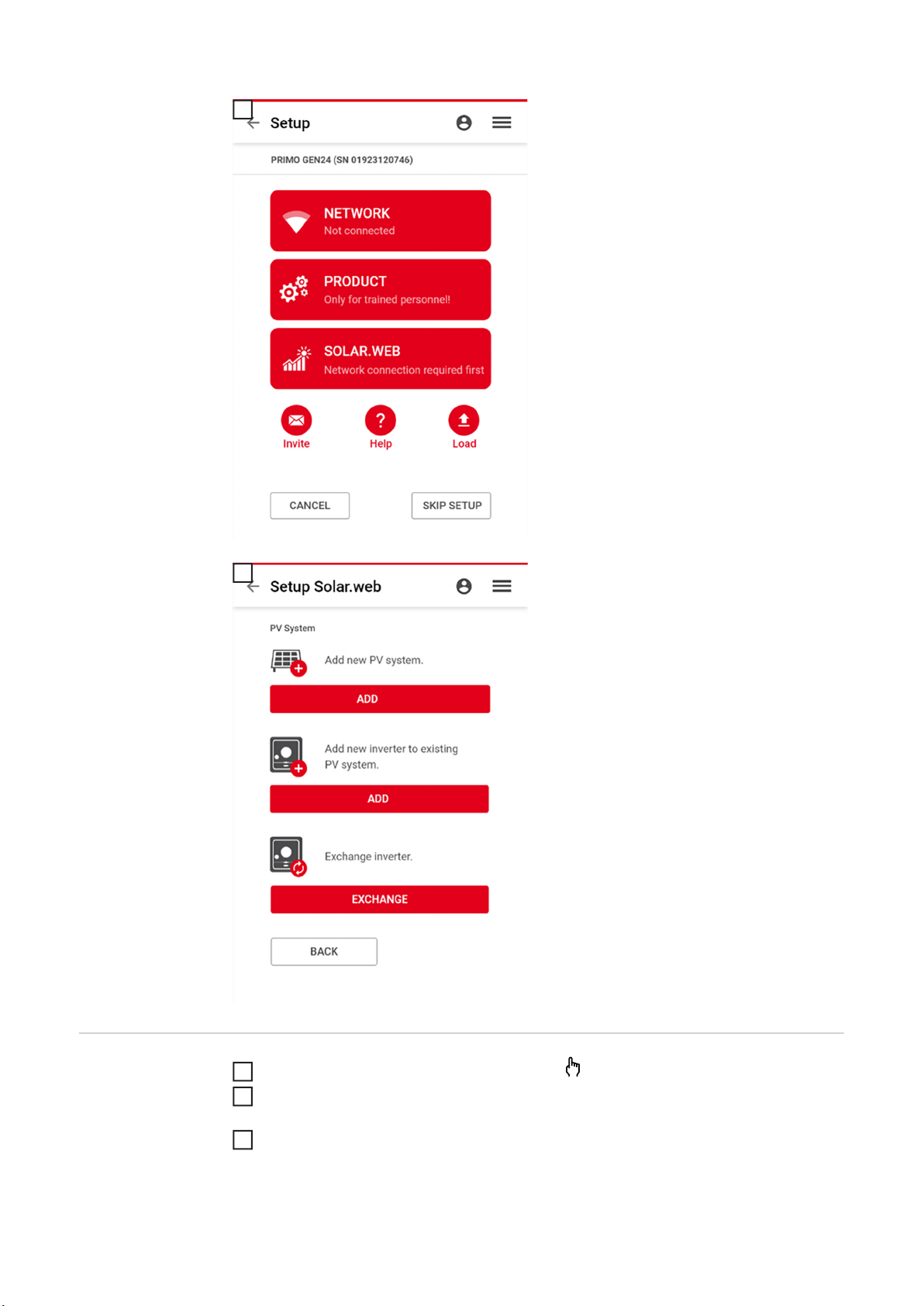

Instalación con la aplicación ................................................................................................................. 42
Instalación con el navegador ................................................................................................................ 44
Funciones del botón y LED de indicación del estado ........................................................................... 46
Navegación en la aplicación ................................................................................................................. 48
Anexo 49
Cuidado y mantenimiento .......................................................................................................................... 51
Limpieza................................................................................................................................................ 51
Mantenimiento ...................................................................................................................................... 51
Términos de garantía y eliminación ........................................................................................................... 52
Garantía de fábrica de Fronius ............................................................................................................. 52
Eliminación............................................................................................................................................ 52
Datos técnicos ........................................................................................................................................... 53
Explicación de los pies de página......................................................................................................... 55
Generalidades
Normativa de seguridad
Generalidades El equipo ha sido fabricado según el estado de la técnica y la normativa de seguridad vi-
gente. No obstante, el manejo incorrecto o el uso inadecuado implica peligro para:
- La integridad física y la vida del operario o de terceras personas.
- El equipo y otros bienes materiales de la empresa. Todas las personas implicadas en la puesta en marcha, el mantenimiento y la conserva-
ción del equipo deben:
- Poseer la cualificación correspondiente.
- Poseer conocimientos en el manejo de instalaciones eléctricas.
- Leer completamente y seguir exhaustivamente este manual de instrucciones. El manual de instrucciones debe permanecer guardado en el lugar de empleo del equipo.
Además de este manual de instrucciones, se deben tener en cuenta la normativa general vigente y la normativa local en materia de prevención de accidentes y protección medioambiental.
Todas las instrucciones de seguridad y peligro en el equipo:
- Deben mantenerse en estado legible.
- No deben estar dañadas.
- No se deben retirar.
- No se deben tapar ni cubrir con pegamento o pintura. Solo se deberá utilizar el equipo cuando todos los dispositivos de protección tengan plena
capacidad de funcionamiento. Si los dispositivos de protección no disponen de plena ca­pacidad de funcionamiento existe peligro para:
- La integridad física y la vida del operario o de terceras personas.
- El equipo y otros bienes materiales de la empresa. Antes de encender el equipo, los dispositivos de seguridad que no dispongan de plena ca-
pacidad de funcionamiento deben ser reparados por un taller especializado y autorizado. Jamás se deben anular ni poner fuera de servicio los dispositivos de protección. En el capítulo "Generalidades" del manual de instrucciones del equipo se indica la ubica-
ción de las instrucciones de seguridad y peligro en el equipo. Antes de encender el equipo, eliminar las incidencias que puedan poner en peligro la se-
guridad.
ES
Condiciones am­bientales
Personal cualifi­cado
Cualquier servicio o almacenamiento del equipo fuera del campo indicado será conside­rado como no previsto. El fabricante declina cualquier responsabilidad frente a los daños que se pudieran originar.
La información de servicio en este manual de instrucciones está destinada exclusivamente a personal técnico cualificado. Las descargas eléctricas pueden ser mortales. No realizar actividades diferentes a las que se indican en la documentación. Lo mismo es aplicable cuando el personal está cualificado a tal fin.
Todos los cables y líneas deben estar fijados, intactos, aislados y tener una dimensión su­ficiente. Las uniones sueltas, y los cables y líneas chamuscados, dañados o con una di­mensión insuficiente deben ser reparados inmediatamente por un taller especializado autorizado.
Únicamente un taller especializado autorizado debe llevar a cambo el mantenimiento y la reparación.
En caso de piezas procedentes de otros fabricantes no queda garantizado que hayan sido diseñadas y fabricadas de acuerdo con las exigencias y la seguridad. Utilizar solo repues­tos originales (lo mismo es aplicable a piezas normalizadas).
No se deben efectuar cambios, montajes ni transformaciones en el equipo, sin previa au­torización del fabricante.
Se deben sustituir inmediatamente los componentes que no se encuentren en perfecto es­tado.
Indicaciones en relación con los valores de emi­sión de ruidos
Medidas de com­patibilidad elec­tromagnética (CEM)
Protección de da­tos
El máximo nivel de potencia acústica del inversor figura en los datos técnicos. La refrigeración del equipo se realiza mediante una regulación de temperatura electrónica
con el menor nivel de ruido posible, siendo independiente de la potencia utilizada, de la temperatura ambiente, de la suciedad del equipo y de muchos otros factores.
Para este equipo no es posible indicar un valor de emisión en el puesto de trabajo, ya que el nivel de presión acústica que realmente se genera varía mucho en función de la situa­ción de montaje, de la calidad de la red, de las paredes más cercanas y de las caracterís­ticas generales del local.
En casos especiales puede ocurrir que, a pesar de cumplir valores límite de emisión nor­malizados, se produzcan influencias para el campo de aplicaciones previsto (por ejemplo, cuando hay aparatos sensibles en el lugar de emplazamiento o cuando el lugar de empla­zamiento se encuentra cerca de receptores de radio o televisión). En este caso, el empre­sario está obligado a tomar unas medidas adecuadas para eliminar las perturbaciones.
El usuario es responsable de la salvaguardia de datos de las modificaciones frente a los ajustes de fábrica. El fabricante no es responsable en caso de que se borren los ajustes personales.
Derechos de au­tor
Los derechos de autor respecto al presente manual de instrucciones son propiedad del fa­bricante.
El texto y las ilustraciones corresponden al estado de la técnica en el momento de la im­presión. Reservado el derecho a modificaciones. El contenido del manual de instrucciones no justifica ningún tipo de derecho por parte del comprador. Agradecemos cualquier pro­puesta de mejora e indicaciones respecto a errores en el manual de instrucciones.
10
Información general
ES
Concepto del sis­tema
El inversor convierte la corriente continua generada por los módulos solares en corriente alterna. Esta corriente alterna se suministra junto con la tensión de red a la red pública. Permite también acumular la energía solar para utilizarla posteriormente en una batería conectada.
El inversor se ha previsto para el uso en instalaciones fotovoltaicas de conexión a red.
El inversor monitoriza automáticamente la red de corriente pública. El inversor detiene in­mediatamente el servicio en caso de situaciones anómalas de la red e interrumpe la ali­mentación a la red de corriente (por ejemplo, en caso de desconexión de la red, interrupción, etc.). La monitorización de red se realiza mediante monitorización de tensión, de frecuencia y de situaciones independientes.
Después de la instalación y puesta en marcha, el inversor trabaja de forma completamente automática para extraer la máxima potencia posible de los módulos solares. Esta potencia se suministra a la red en función del punto de servicio.
Si la temperatura del inversor alcanza valores excesivos, el inversor se autoprotege redu­ciendo automáticamente la potencia de salida o de carga actual, o se desconecta por com­pleto en el servicio de poder de emergencia. El exceso de temperatura en el equipo se debe a una elevada temperatura ambiente o a que la disipación del calor es insuficiente (por ejemplo, en caso de montaje en armarios eléctricos sin la disipación del calor correspondiente).
Volumen de sumi­nistro
Uso previsto El inversor deberá utilizarse para convertir la corriente continua de los módulos solares en
corriente alterna y suministrarla a la red pública.
Se considera no previsto:
- Cualquier otro uso o uso más allá del previsto
- No se permiten transformaciones en el inversor, salvo que hayan sido recomendadas expresamente por Fronius
- No se permite el montaje de componentes, salvo que hayan sido recomendados ex­presamente por Fronius o no se comercialicen por Fronius
(1) Tapa de la caja (2) Inversor (3) Soporte de fijación
11
El fabricante declina toda responsabilidad frente a los daños que se pudieran originar. Se extinguirán todos los derechos de garantía.
Se considera también uso previsto:
- La lectura completa y el cumplimiento de todas las observaciones, instrucciones de seguridad y peligro incluidas en el manual de instrucciones
- El cumplimiento de los trabajos de inspección y mantenimiento
- El montaje según el capítulo "Instalación" en la página 19
Al configurar la instalación fotovoltaica, garantizar que todos los componentes funcionen exclusivamente dentro del margen de funcionamiento admisible.
Para conservar las propiedades del módulo solar, tener en cuenta todas las medidas re­comendadas por el fabricante.
Para la alimentación a la red y los métodos de unión, tener en cuenta las disposiciones del operador de red.
Concepto térmico
El ventilador aspira el aire ambiente en el frontal y lo expulsa por los laterales del equipo. La evacuación uniforme del calor permite la instalación de varios inversores unos al lado de otros.
¡OBSERVACIÓN! Una refrigeración insuficiente puede provocar la pérdida de potencia del inversor.
- No se debe bloquear el ventilador (por ejemplo, con objetos que atraviesan la protección contra contacto)
- No se deben tapar los canales de ventilación ni siquiera parcialmente
- Asegurarse de que el aire ambiente pueda fluir en todo momento libremente por los canales de ventilación del inversor
12
Protección de las personas y del aparato
ES
Activar un cierre rápido
Monitorización de corriente de falta
En función de la configuración y de la instalación in situ, hay dos formas de activar un cierre rápido:
- A través de pulsadores externos: en el interface WSD (Wired Shut Down) de la
zona de comunicación de datos se pueden instalar uno o varios pulsadores externos (por ejemplo, parada externa/parada de emergencia). Accionando cualquiera de es­tos pulsadores, se activa un cierre rápido. Las líneas se descargan a < 30 VCC. El inversor interrumpe también la comunicación con los módulos solares si estos cum­plen el estándar SunSpec para un cierre rápido.
- A través de la pérdida de la conexión CA: en caso de pérdida de la conexión CA,
puede realizarse automáticamente un cierre rápido. El inversor detecta una avería de la conexión CA y las líneas se descargan a < 30 VCC. El inversor interrumpe también la comunicación con los módulos solares si estos cumplen el estándar SunSpec para un cierre rápido.
El inversor está equipado con una monitorización de corriente de falta sensible a todas las corrientes (RCMU = Residual Current Monitoring Unit) según IEC 62109-2. Esta función se encarga de monitorizar las corrientes de falta entre el módulo solar y el acoplamiento del inversor a la red y separa el inversor de la red en caso de que se pro­duzca una corriente de falta inadmisible.
Monitorización de aislamiento
En instalaciones fotovoltaicas con módulos solares sin puesta a tierra, y antes del sumi­nistro de energía a la red, el inversor comprueba la resistencia entre el polo positivo o el negativo de la instalación fotovoltaica y el potencial de puesta a tierra. En caso de corto­circuito entre la línea CC+ o CC- y la puesta a tierra (por ejemplo, debido a unas líneas CC con un aislamiento deficiente o módulos solares defectuosos), el inversor impide la ali­mentación a la red.
13
Elementos de manejo y conexiones
Zona de conexión
14
(1) 2 bornes Push-In CC de 5 polos (2) Tornillos de fijación/conexión a tierra de la zona de comunicación de datos (3) Bornes de conexión Push-in para la zona de comunicación de datos (Modbus, en-
tradas y salidas digitales) (4) Borne Push-In de poder de emergencia (5) Borne Push-In CA de 3 polos (6) Paso de cables/descarga de tracción CA (7) Bloque de bornes de puesta a tierra de 5 polos (8) Paso de cables/descarga de tracción de la zona de comunicación de datos (9) Separación de la zona de conexión
(10) 10 pasos de cables CC (11) Paso de cables opcional para puestas a tierra y borne de poder de emergencia (12) Paso de cables opcional
ES
Quitar la separa­ción de la zona de conexión
Bloque de borne de puesta a tierra
La separación de la zona de conexión implica separar los conductores de alta tensión (CC y CA) de las líneas de señal. Para facilitar el acceso a la zona de conexión, es posible qui­tar la separación para realizar las tareas de conexión y volver a colocarla posteriormente.
(1) Canaleta integrada (2) Profundidades para la retirada de la
separación de la zona de conexión
(3) Bloqueo/desbloqueo mediante
gancho de enclavamiento
La canaleta integrada (1) permite colocar las líneas de una zona a otra e instalar fá­cilmente varios inversores unos al lado de otros.
El borne se encuentra debajo de los bornes AC en el lado derecho del equipo. El bloque de borne de puesta a tierra permite conec­tar a tierra otros componentes como, por ejemplo:
- Soporte de módulo
- Punta de puesta a tierra
- ...
¡OBSERVACIÓN! La fijación se realiza con 2 Nm mediante destor­nillador Torx (TX20).
15
Seccionador CC
WSD Master
Modbus 0 Switch
Modbus 1 Switch
Button / LED
LED
LED
IOsWSD LAN 2 LAN 1
USB
01 01 01
Modbus
Zona de comuni­cación de datos
El seccionador CC dispone de 3 posiciones de interruptor:
(1) Desconectado (2) Conectado (3) Lock/bloqueado (⅛ de vuelta hacia
la izquierda en el sentido contrario al de las agujas del reloj)
¡OBSERVACIÓN! En las posicio­nes de interruptor (1) y (3) es po­sible asegurar el inversor contra conexión-/desconexión con un candado de uso convencional. Para ello deben observarse las normativas nacionales.
WSD (Wired Shut Down) Master
Modbus 0 Switch
Modbus 1 Switch
Button / LED (Botón / LED) On/Off LED (LED apagado/encendido) WLAN LED
WSD
Define el inversor como maestro WSD o esclavo WSD.
Posición 1: Maestro WSD Posición 0: Esclavo WSD
Permite activar/desactivar la resistencia final para el Modbus 0.
Posición 0: Desactivar la resistencia final Posición 1: Activar la resistencia final
Permite activar/desactivar la resistencia final para el Modbus 1.
Posición 0: Desactivar la resistencia final Posición 1: Activar la resistencia final
Ver el capítulo "Primera puesta en marcha del inversor" en la página 41
Borne Push-In para la instalación WSD. Ver el capítulo "" en la página
16
Modbus
Borne Push-In para la instalación de Mod­bus 1, Modbus 2, 12 V y GND (Ground).
IOs Entradas/salidas digitales LAN 2 LAN 1
Conexiones Ethernet para la comunica­ción de datos.
USB Sin función.
input (+)
output (+)
+12V
RS485(0)-D+
Shield
RS485(1)-D+
+12V
+12V (IN/OUT)
+12V (IN/OUT)
IO0
IO2
IO4
DI6
DI8
DI10
ES
WSD
input (-)
output (-)
Modbus
GND
Shield
RS485(0)-D-
IOs
GND
GND
RS485(1)-D-
GND
IO1
IO3
IO5
DI7
DI9
DI11
17
18
Instalación
Generalidades
ES
Sistema de cierre rápido
Para el montaje de la tapa de la zona de co­nexión y de la tapa frontal se utiliza un sis­tema de cierre rápido (3). Girando media vuelta (180°) los tornillos con protección contra pérdida (1) es posible abrir y cerrar el sistema. El sistema es en gran parte in­dependiente del par. En caso de daño (par excesivo) en los tornillos (1) o en el resorte del cierre rápido (2), es posible sustituir es­tos elementos.
¡OBSERVACIÓN! Los tornillos engatillan con un clic audible después de girarlos 180°.
¡OBSERVACIÓN! No utilizar taladros atornilladores, ya que se puede producir un par excesivo. Una posible consecuencia de un par excesivo es, por ejemplo, la destrucción del sistema de cierre rápido.
Advertencias en el equipo
En el inversor hay advertencias y símbolos de seguridad. Estas advertencias y símbolos de seguridad no deben eliminarse ni cubrirse con pintura. Las observaciones y los símbo­los advierten de un manejo incorrecto que puede originar graves daños personales y ma­teriales.
Símbolos de seguridad:
Peligro de graves daños personales y materiales originados por un manejo inco­rrecto
21
No se deben utilizar las funciones descritas sin antes haber leído y comprendido en su totalidad los siguientes documentos:
- Este manual de instrucciones
- Todos los manuales de instrucciones de los componentes del sistema de la instalación fotovoltaica, en particular, las normas de seguridad
Tensión eléctrica peligrosa
¡Esperar hasta que se descarguen los condensadores!
Texto de las advertencias:
¡ADVERTENCIA!
Las descargas eléctricas pueden ser mortales. Antes de abrir el equipo debe garantizarse que el lado de entrada y el de salida estén sin tensión. Esperar el tiempo de descarga in­dicado de los condensadores según la placa de características del inversor.
22
Selección del emplazamiento y posición de montaje
ES
Selección del em­plazamiento del inversor
En cuanto a la selección del emplazamiento para el inversor, se deben tener en cuenta los siguientes criterios:
Instalación solo sobre una base firme
Máximas temperaturas ambiente:
-40 °C / +60 °C
-40 °F / +140 °F Humedad relativa del aire:
0 - 100 % En caso de montar el inversor en un arma-
rio eléctrico o en otro local cerrado similar, garantizar una disipación del calor sufi­ciente mediante ventilación forzada.
En caso de montar el inversor en paredes exteriores de establos, se debe dejar una dis­tancia mínima de 2 m en todos los lados respecto a las aperturas de ventilación y del edi­ficio.
Se permiten las siguientes bases para el montaje:
- Montaje mural (paredes/listones de madera), paredes de chapa ondulada (rieles de montaje), paredes de ladrillo, paredes de hormigón
- Pole-Mount (montaje con ayuda de rieles de montaje, detrás de los módulos solares directamente sobre el soporte FV)
- Tejados planos (si se trata de un tejado laminado, prestar atención a que las láminas cumplan los requisitos en materia de protección contra incendios y no sean fácil­mente inflamables. Se deben tener en cuenta las prescripciones nacionales).
- Cubiertas de parking (sin montaje bajo techo).
IP 66
El inversor resulta adecuado para el montaje indoor.
El inversor resulta adecuado para el montaje outdoor.
Gracias a su tipo de protección IP 66, el inversor es resistente a la pro­yección de agua procedente de cualquier dirección y también puede ser utilizado en entornos húmedos.
23
> 4000 m
DUST
4000 m
0 m
NH
3
DUST
Para que el inversor se caliente lo menos posible, no debe exponerse a la radiación solar directa. Montar el inversor en una posición protegida, por ejemplo, debajo de los módulos solares o debajo de un saliente de tejado.
¡IMPORTANTE! No se debe montar ni utilizar el inversor a más de 4000 m sobre el nivel del mar.
No se debe montar el inversor en:
- El área de influencia de amoniacos, vapores cáusticos, ácidos o sa­les (por ejemplo, almacenes de abono, aberturas de ventilación en establos, instalaciones químicas, curtidurías, etc.)
El inversor genera algo de ruido en determinados estados de servicio, por lo que no se debe montar directamente en zonas residenciales.
No se debe montar el inversor en:
- Locales con elevado peligro de accidente debido a animales de granja (caballos, ganado vacuno, ovejas, cerdos, etc.)
- Establos y dependencias colindantes
- Locales de almacenamiento para heno, paja, pelaza, pienso con­centrado, abono, etc.
Por lo general, el inversor es impermeable al polvo (IP 66). No obstante, en zonas con mucha acumulación de polvo se pueden obstruir las super­ficies de refrigeración, hecho que merma el rendimiento térmico. En es­tos casos se requiere una limpieza periódica. Por tanto, se desaconseja el montaje en locales y entornos con mucha generación de polvo.
No se debe montar el inversor en:
- Invernaderos
- Locales de almacenamiento y procesamiento de frutas, hortalizas y productos vinícolas
- Locales para la preparación de granos, forraje verde y alimentos para animales
24
Explicación de los símbolos de la posición de mon­taje
ES
El inversor resulta adecuado para el montaje vertical en una columna o pared vertical.
El inversor resulta adecuado para el montaje horizontal.
El inversor resulta adecuado para el montaje sobre una superficie incli­nada.
No montar el inversor sobre una superficie inclinada con las conexiones orientadas hacia arriba.
No montar el inversor inclinado en una columna ni en una pared vertical.
No montar el inversor en horizontal sobre una columna o pared vertical.
No montar el inversor con las conexiones orientadas hacia arriba en una columna o pared vertical.
No montar el inversor con un lado inclinado y las conexiones orientadas hacia arriba.
25
No montar el inversor con un lado inclinado y las conexiones orientadas hacia abajo.
No montar el inversor en el techo.
26
Montar el soporte de fijación y colgar el inversor
ES
Selección del ma­terial de fijación
Características del soporte de fi­jación
¡IMPORTANTE! Utilizar los materiales de fijación correspondientes según la base y tener
en cuenta la recomendación de la dimensión de los tornillos para el soporte de fijación. El montador es responsable de seleccionar el material de fijación adecuado.
El soporte de fijación independiente sirve también como calibre.
Los taladros previos en el soporte de fija­ción se han previsto para tornillos con un diámetro de rosca de 6-8 mm.
Las posibles irregularidades en la base de montaje (por ejemplo, yeso arenoso) se compensan mayoritariamente por el sopor­te de fijación.
No deformar el soporte de fija­ción
Montar el soporte de fijación en la pared
¡OBSERVACIÓN! Al montarlo en la pared o en una columna, prestar atención a
que el soporte de fijación no se deforme. Si el soporte mural está deformado, puede dificultar el enganche/giro del inversor hacia dentro.
¡OBSERVACIÓN! A montar el soporte de fijación, prestar atención a que la fle­cha esté orientada hacia arriba.
1 2
27
3
Montar el soporte de fijación en un poste o soporte
Montar el soporte de fijación con rieles de montaje
Para el montaje del inversor en un poste o soporte, Fronius recomienda el kit de fija­ción en postes "Pole clamp" (número de pedido SZ 2584.000) de la empresa Rittal GmbH.
El kit "Pole clamp" cubre las siguientes me­didas:
- Poste cuadrado o soporte con una lon­gitud lateral de entre 50 y 150 mm
- Poste redondo o soporte con un diá­metro de entre 40 y 190 mm
¡OBSERVACIÓN! El soporte de fijación se debe atornillar en al menos cuatro puntos.
28
Colgar el inversor en el soporte de fijación
El inversor incluye asas en los laterales para facilitar la elevación y que pueda en-
ES
gancharse.
1
Colgar el inversor desde arriba en el sopor­te de fijación. Las conexiones deben estar orientadas hacia abajo.
La parte inferior del inversor se aprieta en los ganchos Snap-In hasta que ambos lados encaje con un clic audible.
Comprobar el asiento correcto del inversor en ambos lados.
29
Condiciones para la conexión del inversor
Cables admisi-
A los bornes del inversor pueden conectarse cables con la siguiente estructura:
bles
- Cobre: circular-monohilo
- Cobre: circular de hilo fino hasta la clase de conductor 4
Acoplamientos a la red con borne Push-In
¡El tamaño de las secciones transversales de cables debe corresponderse a la potencia real del equipo!
Rangos de
potencia
3 - 6 kW (4 polos)
Monohilo Multihilo Hilo fino
2,5 - 10 mm
2
2,5 - 10 mm
2
2,5 - 10 mm
Hilo fino con
casquillos con
2
2,5 - 6 mm
collar
2
Hilo fino con
casquillos sin
collar
2,5 - 6 mm
Acoplamientos a la red de poder de emergencia con borne Push-In
¡El tamaño de las secciones transversales de cables debe corresponderse a la potencia real del equipo!
Rangos de
potencia
3 - 6 kW (3 polos)
Monohilo Multihilo Hilo fino
2,5 - 10 mm
2
2,5 - 10 mm
2
2,5 - 10 mm
Hilo fino con
casquillos con
2
2,5 - 6 mm
collar
2
Hilo fino con
casquillos sin
collar
2,5 - 6 mm
2
2
Conexiones CC con borne Push-In
¡El tamaño de las secciones transversales de cables debe corresponderse a la potencia real del equipo!
Rangos de
potencia
Monohilo Multihilo Hilo fino
Hilo fino con
casquillos con
collar
Hilo fino con
casquillos sin
collar
3 - 6 kW
(2 unidades
2,5 - 10 mm
2
2,5 - 10 mm
2
2,5 - 10 mm
2
2,5 - 6 mm
2
2,5 - 6 mm
de 5 polos)
Sección transver­sal del cable CA
Prensaestopa métrica M32 con pieza reductora de serie: Diámetro de cable entre 7 y 15 mm
Prensaestopa métrica M32 (pieza reductora retirada): Diámetro de cable 11 - 21 mm (con un diámetro de cable de 11 mm se reduce la fuerza de descarga de tracción de 100 N a máx. 80 N)
En caso de diámetros de cable superiores a 21 mm, es necesario cambiar la prensaestopa M32 por una M32 con una zona de apriete más grande (número de artículo: 42,0407,0780
- Descarga de tracción M32x1,5 KB 18-25).
2
Sección transver­sal del cable CC
30
Diámetro de cable para la descarga de tracción: máx. 9 mm. Diámetro de cable para la conexión al borne Push-In: máx. 7 mm
¡OBSERVACIÓN! Para cables con doble aislamiento con un diámetro superior a 7 mm, debe eliminarse la capa de aislamiento exterior para la conexión al borne Push-In.
ES
Vigilancia de la red
Máxima protec­ción por fusible en el lado de co­rriente alterna
¡IMPORTANTE! Para un funcionamiento óptimo de la vigilancia de la red es necesario
que la resistencia en los cables de alimentación hacia los bornes de conexión en el lado AC esté lo más baja posible.
¡OBSERVACIÓN! Según las dis­posiciones locales, el operador de red u otras circunstancias, puede ser necesario un interruptor de protección de corriente de falta en la línea de conexión CA. Por lo ge­neral, en este caso es suficiente con un interruptor de protección de corriente de falta tipo A con al menos 100 mA de corriente de disparo. No obstante, en casos aislados y en función de las cir­cunstancias locales, pueden pro­ducirse activaciones erróneas del interruptor de protección de co­rriente de falta del tipo A. Por este motivo, Fronius recomienda utili­zar un interruptor de protección de corriente de falta adecuado para el convertidor de frecuencia.
¡OBSERVACIÓN! Como máxi­mo, el inversor puede utilizarse con un disyuntor automático C 63 A.
31
Conectar el inversor a la red pública (lado CA)
Seguridad
Acoplar el inver­sor a la red públi­ca (lado CA)
¡ADVERTENCIA! El manejo o los trabajos realizados de forma incorrecta pue-
den causar graves daños personales y materiales. Únicamente personal formado debe poner en marcha el inversor en el marco de las disposiciones técnicas. Leer el manual de instrucciones y las instrucciones de instalación antes de la instala­ción y la puesta en servicio.
¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro origina­do por la tensión de red y la tensión CC de los módulos solares expuestos a la luz.
- Antes de realizar cualquier tipo de trabajo de conexión, procurar que los la­dos CA y CC delante del inversor no tengan tensión.
- Únicamente instaladores eléctricos autorizados pueden realizar la conexión fija a la red de corriente.
¡OBSERVACIÓN!
- Asegurarse de que el conductor neutro de la red esté conectado a tierra. Las redes TI son redes aisladas sin puesta a tierra, por lo que no es posible uti­lizar el inversor.
- Se requiere una conexión del conductor neutro para el servicio del inversor.
¡IMPORTANTE! Instalar el conductor protector PE del cable CA de tal modo que si falla la descarga de tracción, el PE sea el último en desconectarse. Por ejemplo, dimensionar el conductor protector PE más largo e instalarlo en un bucle.
1
2
Desconectar el disyuntor automático.
Asegurarse de que el seccionador CC se encuentra en la posición de interruptor "De­sconectado". Soltar los cinco tornillos de la cubierta de la zona de conexión con un destornillador Torx (TX25) y girándolos 180° hacia la iz­quierda. Retirar la cubierta de la zona de conexión del equipo.
32
3
Pasar el cable de red desde abajo por la descarga de tracción en el lado derecho.
ES
Tirar del borne CA hacia abajo.
4
Pelar el aislamiento de los hilos individua­les hasta los 13 - 15 mm. La sección transversal del cable debe ser de entre 2,5 mm2 y 10 mm2. Subir la palanca del borne para abrirla, y encajar el hilo individual aislado en el pues­to del borne, hasta el tope. A continuación, cerrar y enclavar la palanca del borne.
5
¡OBSERVACIÓN! Solo se debe conectar una línea por cada polo. Los cables CA pueden conectarse sin casquillos a los bornes CA.
6
PE Conductor protector/puesta a tierra N Conductor neutro L1 Conductor de fase
33
7
Encajar y enclavar el borne CA en el puesto CA. Fijar la tuerca de sombrerete de la de­scarga de tracción con un par de 7 Nm como máximo.
34
Conectar las series de módulos fotovoltaicos al in­versor (lado CC)
Generalidades acerca de los mó­dulos solares
Para seleccionar los módulos solares adecuados y permitir el uso más económico del in­versor, se deben tener en cuenta los siguientes aspectos:
- La tensión de marcha sin carga de los módulos solares aumenta si la irradiación solar es constante y baja la temperatura. La tensión de marcha sin carga no debe exceder la máxima tensión admisible del sistema. Una tensión de marcha sin carga superior a los valores indicados provoca la destrucción del inversor, en cuyo caso se extinguirán todos los derechos de garantía.
- Tener en cuenta el coeficiente de temperatura que figura en la ficha de datos de los módulos solares.
- Mediante programas de cálculo adecuados como, por ejemplo, el Fronius Solar.con­figurator (disponible en http://www.fronius.com), se obtienen los valores exactos para el dimensionamiento de los módulos solares.
¡OBSERVACIÓN! Antes de conectar los módulos solares, comprobar si su valor de tensión real coincide con el indicado en las instrucciones del fabricante.
ES
¡OBSERVACIÓN! Los módulos
solares conectados al inversor de­ben cumplir la norma IEC 61730 clase A.
¡OBSERVACIÓN! Las series fo­tovoltaicas de los módulos solares no se deben conectar a tierra.
¡OBSERVACIÓN! Los módulos solares que están expuestos a la luz suministran tensión CC al in­versor.
Seguridad
La sección transversal del cable debe tener entre 2,5 mm2 y 10 mm2.
¡ADVERTENCIA! El manejo o los trabajos realizados de forma incorrecta pue­den causar graves daños personales y materiales. Solo el servicio técnico cuali­ficado de Fronius debe llevar a cabo la puesta en marcha y las actividades de mantenimiento y servicio en la etapa de potencia del inversor, en el marco de las disposiciones técnicas. Leer el manual de instrucciones y las instrucciones de instalación antes de la instalación y la puesta en servicio.
¡ADVERTENCIA! Las descargas eléctricas pueden ser mortales. Peligro origina­do por la tensión de red y la tensión CC de los módulos solares expuestos a la luz.
- Las tareas de conexión, mantenimiento y servicio solo deben realizarse cuando los lados CA y CC del inversor estén sin tensión.
- El seccionador CC sirve exclusivamente para conmutar sin corriente la etapa de potencia. Si el seccionador CC está desconectado, la zona de conexión sigue estando bajo tensión.
- Únicamente instaladores eléctricos autorizados pueden realizar la conexión fija a la red de corriente.
35
Conectar las se­ries de módulos fotovoltaicos al inversor
1
2
Haciendo fuerza con la mano, pasar los ca­bles CC por los pasos CC.
3
¡OBSERVACIÓN! Pasar los ca­bles por el paso CC antes de pe­larlos para evitar que se puedan doblar o romper los hilos indivi­duales.
4
Pelar el aislamiento de los hilos individua­les a 13 - 15 mm.
36
5
ES
6
Subir la palanca del borne para abrirla, y encajar el hilo individual aislado en el pues­to del borne, hasta el tope. A continuación, cerrar y enclavar la palanca del borne.
7
¡OBSERVACIÓN! Para este tipo de borne no se permite conectar varios conductores (Multiwire). Solo se debe conectar una línea por cada polo. Los cables CC pue­den conectarse sin casquillos a los bornes CC.
8
37
9
10
11
¡PRECAUCIÓN! ¡Peligro de gra­ves daños materiales originado por polaridad invertida en el inver­sor! Comprobar la polaridad y la tensión de las series de módulos fotovoltaicos antes de realizar la conexión. La tensión máxima pue­de ser de 600 V.
Comprobar la tensión y la polaridad del ca­bleado CC utilizando un aparato de medi­ción adecuado. Retirar los dos bornes CC de los puestos.
12
Encajar y enclavar los bornes CC en el pu­esto correspondiente. Fijar los tornillos del portacables con un destornillador Torx (TX20) y un par de 1,5 Nm en el chasis.
13
¡OBSERVACIÓN! No utilizar tala­dros atornilladores, ya que se puede producir un par excesivo. Una posible consecuencia de un par excesivo son, por ejemplo, los daños en la descarga de tracción.
38
Conectar los cables de comunicación de datos
ES
Instalar los ca­bles de comuni­cación de datos
¡IMPORTANTE! Si se introducen los cables de comunicación de datos en el inversor, de-
ben tenerse en cuenta los siguientes aspectos:
- Según el número y la sección transversal de los cables de comunicación de datos in­troducidos, se deben retirar los correspondientes tapones ciegos del inserto aislante e introducir los cables de comunicación de datos.
- Resulta imprescindible introducir los correspondientes tapones ciegos en las abertu­ras libres del inserto aislante.
¡OBSERVACIÓN! Si faltan tapones ciegos o no están correctamente colocados, no es posible garantizar la clase de protección IP66.
1
Soltar la tuerca de sombrerete de la de­scarga de tracción y quitar los tapones cie­gos de los portacables necesarios.
2
Primero, pasar los cables de datos por la tuerca de sombrerete de la descarga de tracción y, a continuación, por la abertura del chasis.
39
3
Introducir el anillo de junta entre la tuerca de sombrerete y la abertura del chasis. In­troducir a presión los cables de datos en el portacables de la junta. Volver a cerrar cor­rectamente los portacables no utilizados con los tapones ciegos.
4
Conectar los cables de datos a la zona de comunicación de datos y fijar la tuerca de sombrerete con un valor mínimo de 2,5 y un valor máximo de 4 Nm.
40
Cerrar y poner en marcha el inversor
ES
Cerrar y poner en marcha la zona de conexión/tapa de la caja del inver­sor
¡OBSERVACIÓN! Por motivos de seguridad, la tapa de la caja del inversor está
equipada con un bloqueo que solo permite virarla hacia dentro si el seccionador CC está apagado.
- Colgar y virar la tapa de la caja del inversor hacia dentro solo con el seccio- nador CC apagado,
- Jamás se debe colgar y virar la tapa de la caja haciendo fuerza hacia dentro.
1
Colocar la cubierta sobre la zona de co­nexión y fijar los cinco tornillos con un destornillador Torx (TX25), girándolos 180° hacia la derecha.
2
Colgar la tapa de la caja desde arriba en el inversor. Apretar la parte inferior de la tapa de la caja y fijar los dos tornillos con un destornillador Torx (TX25), girándolos 180° hacia la de­recha. Conectar el disyuntor automático. Poner el interruptor del seccionador CC en la posición "Conectado".
Primera puesta en marcha del in­versor
Durante la primera puesta en marcha del inversor deben configurarse diferentes ajustes.
Si se interrumpe la configuración antes de haber finalizado, puede reiniciarse el proceso con un reset CA. Para realizar un reset CA, desconectar y volver a conectar el disyuntor automático.
La configuración de país solo puede ajustarse durante la primera puesta en marcha del inversor. Si fuera necesario cambiar la configuración de país posteriormente, póngase en contacto con el soporte técnico.
41
INSTALL & START
FOLLOW
Instalación con la aplicación
Fronius
Solar.web live
1
Fronius
Solar.web live
Pantalla de inicio:
Iniciar la instalación para abrir la selección de productos.
42
3
Selección de productos:
ES
Seleccionar el producto con el que se pre­tende establecer la conexión.
4
Abrir el punto de acceso:
Se muestran las instrucciones para abrir el punto de acceso manualmente.
43
5
Asistente de instalación:
El asistente de red y la configuración de producto pueden llevarse a cabo de forma independiente entre sí. El asistente de in­stalación Solar.web requiere una conexión de red.
6
Finalización en Solar.web
Instalación con el navegador
44
Abrir el punto de acceso pulsando el botón en el inversor.
Establecer la conexión con los ajustes de red (el inversor se muestra con el nombre
"FRONIUS_PILOT" y el número de serie). La conexión se establece introduciendo la contraseña 12345678.
Introduciendo la dirección IP 192.168.250.181 en el navegador (conexión WLAN) se
abre el asistente de instalación. En caso de una conexión a través de Ethernet es po­sible acceder al asistente de instalación en la dirección IP 169.254.0.180.
7
Asistente de instalación:
El asistente de red y la configuración de producto pueden llevarse a cabo de forma independiente entre sí. El asistente de in­stalación Solar.web requiere una conexión de red.
ES
8
Finalización en Solar.web
45
Funciones del bo­tón y LED de indi­cación del estado
Restart
Connecting Process
Ok
Standby
Warning (flashing)
Error
Funciones del botón
La indicación del estado permite mostrar el estado del inversor. En caso de incidencia, llevar a cabo los diferentes pasos en Fronius So­lar.web live App.
Pulsando el botón se activa el esta­do de conexión durante 30 minutos.
La indicación de conexión muestra el estado de la conexión. Para esta-
Connected
Connecting (flashing)
Error
blecer la conexión deben realizarse los diferentes pasos en Fronius So­lar.web live App.
Mantener pulsado el botón durante 3 segundos (máx. 6 segun­dos) = El mensaje de servicio finaliza y el bloqueo de teclas se desactiva.
Pulsar el botón una vez = Se activa el punto de acceso WLAN (AP).
Indicación del estado LED
El inversor arranca.
LED de servicio: parpadea en verde LED de comunicación: se ilumina en amarillo
El inversor no está configurado.
Los LED de servicio/comunicación se iluminan en amarillo
El inversor se encuentra en reposo y la conexión de red se es­tablece con WLAN AP. Pulsar el botón una vez = Modo de búsqueda WLAN AP (30 mi­nutos activo).
LED de servicio: parpadea en amarillo LED de comunicación: parpadea en azul
El inversor se encuentra en reposo y la conexión de red está ac­tiva.
46
LED de servicio: se ilumina en amarillo LED de comunicación: se ilumina en azul
El inversor funciona estable y la conexión de red está activa.
LED de servicio: se ilumina en verde LED de comunicación: se ilumina en azul
Indicación del estado LED
El inversor indica un estado crítico y la conexión de red está ac­tiva.
LED de servicio: se ilumina en rojo LED de comunicación: se ilumina en azul
El inversor funciona estable y se muestra un error de red.
LED de servicio: se ilumina en verde LED de comunicación: se ilumina en rojo
El inversor funciona estable y la conexión de red no está confi­gurada.
LED de servicio: se ilumina en verde LED de comunicación: se ilumina en amarillo
El inversor muestra una advertencia y la conexión de red está activa.
LED de servicio: se ilumina en amarillo LED de comunicación: se ilumina en azul
El inversor se encuentra en SPUI = Special Purpose Utility Inte­raction y la conexión de red está activa.
ES
LED de servicio: parpadea lentamente en verde LED de comunicación: se ilumina en azul
El inversor lleva a cabo una actualización.
LED de servicio/comunicación: parpadean en azul
47
Navegación en la aplicación
Este menú sirve para configurar to­dos los ajustes específicos del usuario como, por ejemplo:
- Idioma
- Notificaciones
- Gestión de derechos/roles de usuarios
Este menú permite configurar todos los ajustes relevantes del equipo como, por ejemplo:
- Equipos y componentes del sistema
- Gestión de energía
- Sistema
- Comunicación
- Red de corriente
- Información
Este registro muestra la siguiente información:
- Representación gráfica de la instalación fotovoltaica
- Indicación del estado de los di-
General
Advanced (Avanzado)
ferentes componentes
- Rendimiento energético de la instalación fotovoltaica
Este registro muestra los valores en tiempo real de los diferentes componentes.
48
Anexo
Cuidado y mantenimiento
Limpieza Limpiar el inversor con un trapo húmedo si fuera necesario.
No utilizar agentes de limpieza, productos abrasivos, disolventes u otros productos simi­lares para la limpieza del inversor.
Mantenimiento Las actividades de mantenimiento y servicio solo deben ser realizadas por el servicio téc-
nico cualificado de Fronius.
ES
51
Términos de garantía y eliminación
Garantía de fábri­ca de Fronius
Eliminación De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctri-
Las cláusulas de garantía detalladas específicas para cada país están disponibles en In­ternet: www.fronius.com/solar/warranty
Para poder disfrutar de todo el período de garantía para la batería de almacenamiento o el inversor Fronius que ha instalado recientemente, rogamos que se registre en: www.solarweb.com.
cos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos usados deben ser recogidos por separado y reciclados respetando el medio ambiente. Asegúrese de devolver el aparato usado al distribuidor o solicite información sobre los sistemas de desecho y recogida locales autorizados. ¡El incumplimiento de la presente directiva euro­pea puede derivar en posibles efectos sobre el medio ambiente y su salud!
52
Datos técnicos
Fronius Primo GEN24 3.0 / Plus 3.6 / Plus 4.0 / Plus
Datos de entrada
Gama de tensión MPP 190 - 530 V 200 - 530 V 210 - 530 V Máxima tensión de entrada
con 1000 W/m² / -10°C en marcha sin carga Máxima corriente de entrada (MPPT1 / MPPT2) 22,0 / 12,0 A Máxima corriente de cortocircuito de los módulos so-
lares (I Máxima corriente de retroalimentación
SC PV
)
4)
Datos de salida
Potencia de salida nominal (P
) 3000 W 3680 W 4000 W
nom
Máxima potencia de salida 3000 W 3680 W 4000 W Tensión de red nominal 1 ~ NPE 220 V / 230 V Mínima tensión de red 150 V Máxima tensión de red 270 V Máxima corriente de salida 20 A 24,53 A 26,67 A Frecuencia nominal 50 / 60 Hz Coeficiente de distorsión no lineal < 9 % Factor de potencia cos phi 0,8 - 1 (ajustable) Máx. impedancia de la red admisible Z
3)
PCC
max
en la
Máxima corriente de falta de salida por período de tiempo
600 V
33 / 18 A
33 A (RMS)
5)
1)
1)
1)
Ninguna
38 A / 172 ms
ES
Datos generales
Autoconsumo nocturno 10 W Refrigeración Ventilación forzada regulada Tipo de protección IP 66 Dimensiones (altura x anchura x longi-
528 x 474 x 164 mm
tud) Peso ~16 kg Temperatura ambiente admisible -40 °C - +60 °C Humedad del aire admisible 0 - 100 % (incl. rocío) Tipo de dispositivo CEM B Categoría de sobretensión CC/CA 2 / 3
Dispositivos de protección
Medición del aislamiento CC Advertencia/desconexión 7) en caso de R Comportamiento en caso de sobrecar-
ga CC
Desplazamiento del punto de trabajo, limitación de po-
tencia Seccionador CC Integrado Monitorización de corriente de falta Integrada
< 1 MOHM
ISO
53
Fronius Primo GEN24 4.6 / Plus 5.0 / Plus 6.0 / Plus
Datos de entrada
Gama de tensión MPP 230 - 530 V 230 - 530 V 230 - 530 V Máxima tensión de entrada
con 1000 W/m² / -10°C en marcha sin carga
600 V
Máxima corriente de entrada (MPPT1 / MPPT2) 22,0 / 12,0 A Máxima corriente de cortocircuito de los módulos so-
lares (I Máxima corriente de retroalimentación
SC PV
)
4)
33 / 18 A
33 A (RMS)
5)
Datos de salida
Potencia de salida nominal (P
) 4600 W 5000 W 6000 W
nom
Máxima potencia de salida 4600 W 5000 W 6000 W Tensión de red nominal 1 ~ NPE 220 V / 230 V Mínima tensión de red 150 V Máxima tensión de red 270 V
1)
1)
Máxima corriente de salida 27,5 A Frecuencia nominal 50 / 60 Hz
1)
Coeficiente de distorsión no lineal < 9 % Factor de potencia cos phi 0,8 - 1 (ajustable) Máx. impedancia de la red admisible Z
3)
PCC Máxima corriente de falta de salida por período de
max
en la
Ninguna
38 A / 172 ms
tiempo
Datos generales
Autoconsumo nocturno 10 W Refrigeración Ventilación forzada regulada Tipo de protección IP 66 Dimensiones (altura x anchura x longi-
528 x 474 x 164 mm
tud) Peso ~16 kg Temperatura ambiente admisible -40 °C - +60 °C Humedad del aire admisible 0 - 100 % (incl. rocío) Tipo de dispositivo CEM B Categoría de sobretensión CC/CA 2 / 3
Dispositivos de protección
Medición del aislamiento CC Advertencia/desconexión 7) en caso de R Comportamiento en caso de sobrecar-
ga CC
Desplazamiento del punto de trabajo, limitación de po-
tencia Seccionador CC Integrado Monitorización de corriente de falta Integrada
< 1 MOHM
ISO
54
Explicación de los pies de página
1) Los valores indicados son valores estándar; en función de los requerimientos co­rrespondientes, se adapta el inversor específicamente para el país en cuestión.
2) Según la configuración de país o los ajustes específicos del aparato (ind. = inductivo; cap. = capacitivo)
3) PCC = Interfaz a la red pública
4) Máxima corriente desde el inversor hacia el módulo solar en caso de un error en el inversor y o un aislamiento defectuoso entre el lado de AC y DC
5) Asegurado mediante la construcción eléctrica del inversor
6) Pico de corriente al conectar el inversor
7) Según la configuración de país
ES
55
Fronius Worldwide - www.fronius.com/addresses
Fronius International GmbH
4600 Wels, Froniusplatz 1, Austria E-Mail: pv-sales@fronius.com http://www.fronius.com
Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
Fronius USA LLC Solar Electronics Division 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-us@fronius.com http://www.fronius-usa.com
Loading...
