Fronius Fronius Tauro, Fronius Tauro Eco Operating Instruction [PT]

Operating
Instructions

Fronius Tauro 50-3
Fronius Tauro ECO 50-3
Fronius Tauro ECO 99-3
Fronius Tauro ECO 100-3

PT-BR

Manual de instruções

42,0426,0307,PB 027-16012023

Índice

Diretrizes de segurança 6

Explicação dos avisos de segurança 6
Informações gerais 6
Condições ambientais 7
Pessoal qualificado 7
Medidas de segurança no local de utilização 7
Informações sobre os valores de emissão de ruídos 7
Medidas de compatibilidade eletromagnética 7
Segurança de dados 8
Direito autorais 8
Aterramento de proteção (PE) 8
Manutenção 8

Informações gerais 9

Descrição do equipamento 11

Descrição do equipamento 11
AC Daisy Chain 11

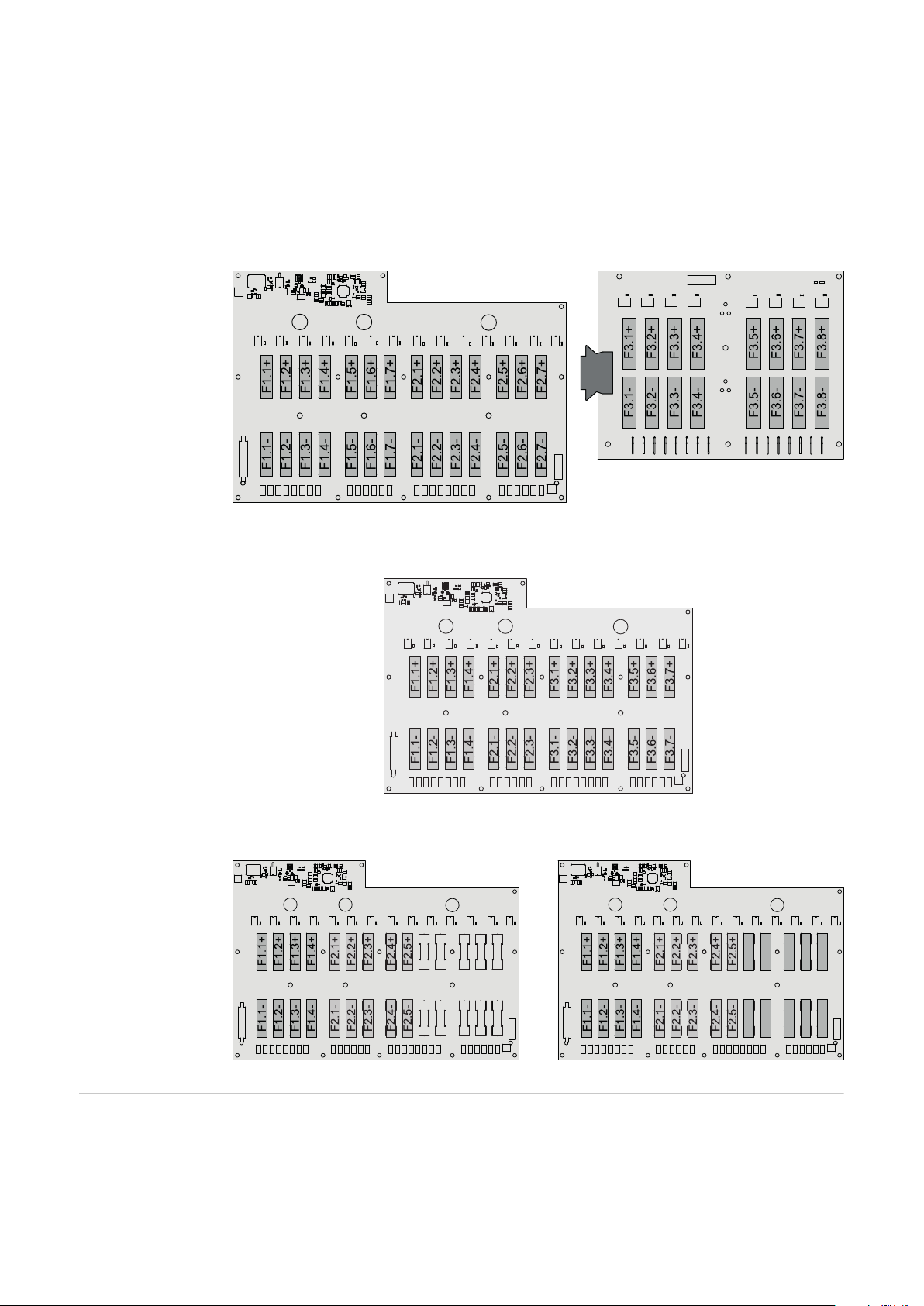

Chicotes de fios do fusível 11
Fronius Solar.web 12

Proteção pessoal e de equipamentos 14

Segurança 14
Avisos de alerta e placa de identificação no equipamento 14
WSD (Wired Shut Down) 15
Proteção NA central 15
Unidade de monitoramento de corrente residual 15

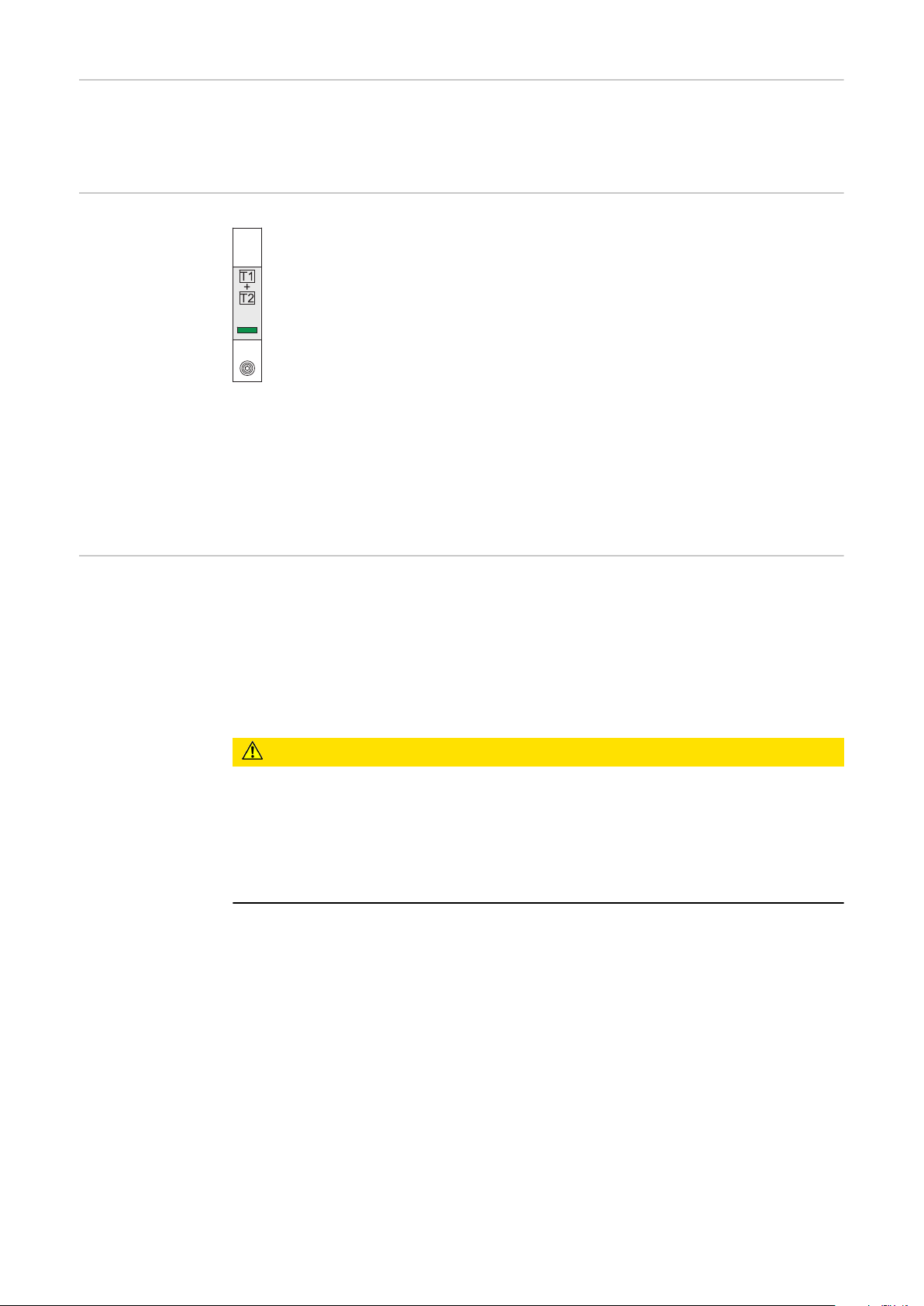

Proteção contra sobretensão 16
Proteção contra sobretensão SPD 16
AFCI - Detecção de arco voltaico (ArcGuard) 16

Utilização prevista 17

Utilização prevista 17
Regulamentos para o sistema fotovoltaico 17

Princípio de funcionamento 18

Princípio de funcionamento 18
Resfriamento do inversor através de ventilação forçada 18
Derating de potência 18

Elementos de comando e conexões 19

Elementos de controle e indicações 19

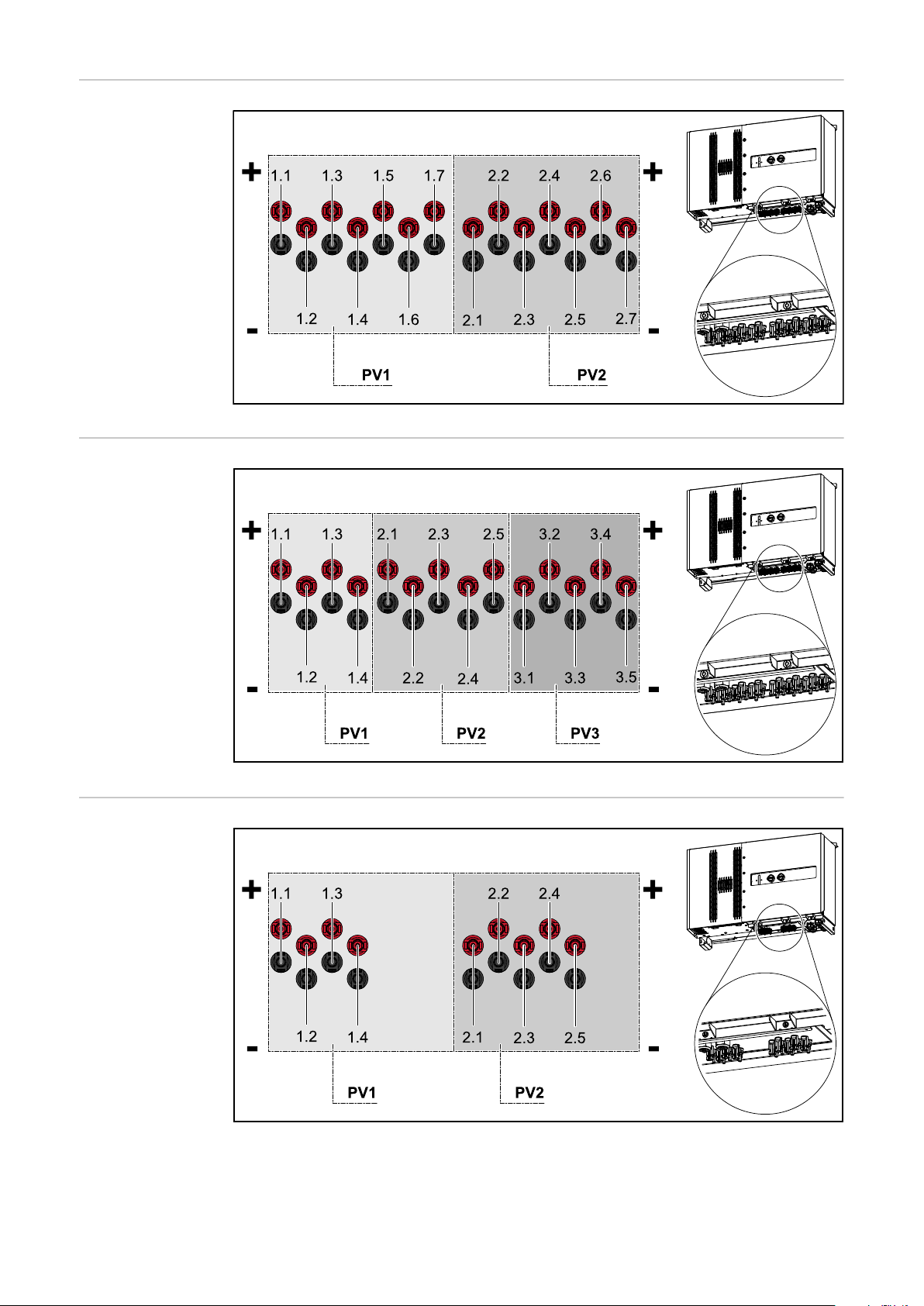

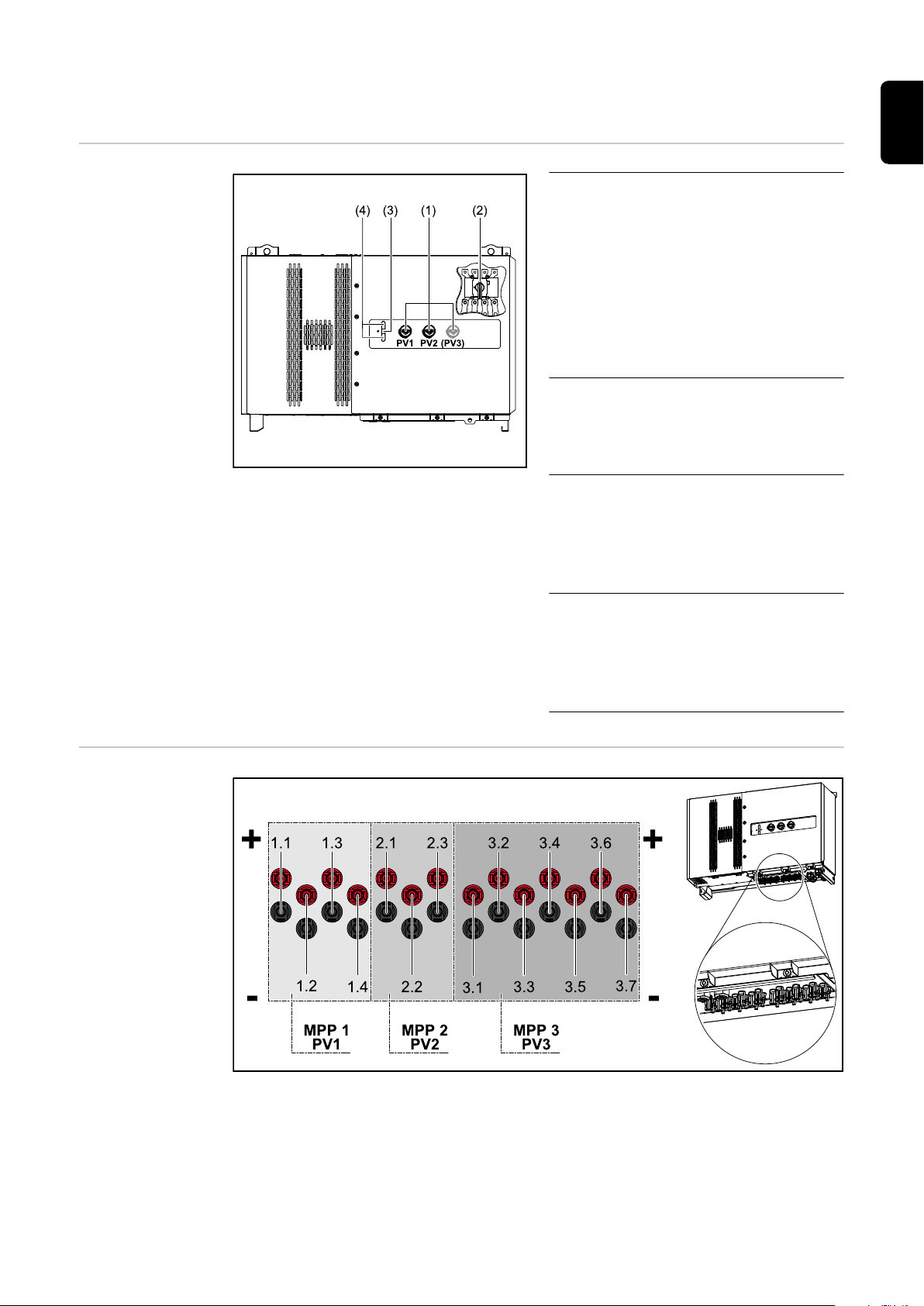

Conexões fotovoltaicas - Tauro 50-3-D (direct) 19
Conexões fotovoltaicas - Tauro Eco 50-3-D (direct) 20
Conexões fotovoltaicas - Tauro 50-3-D (30A fuses) 20
Conexões fotovoltaicas - Tauro Eco 50-3-D (30A fuses) 20

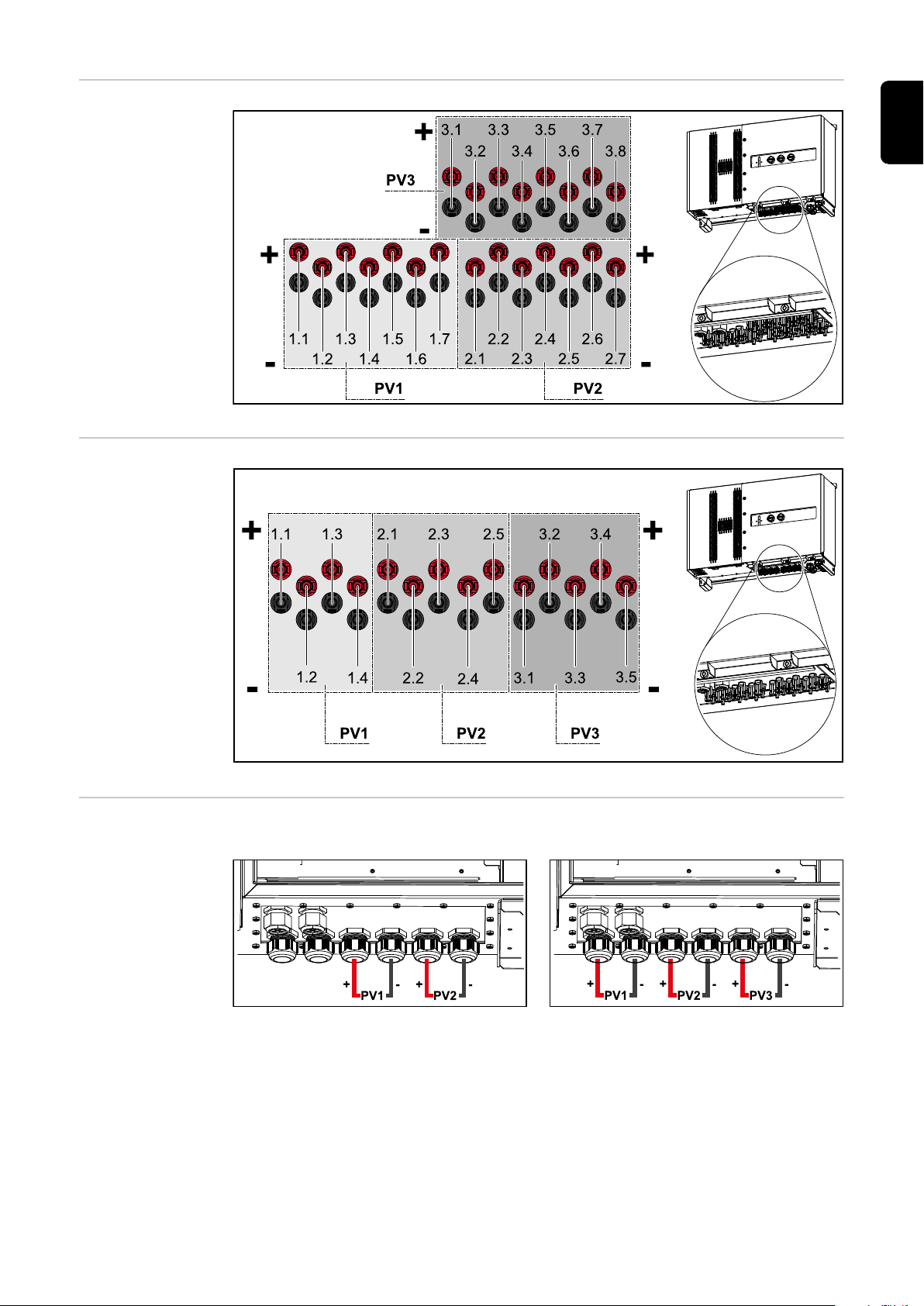

Conexões fotovoltaicas - Tauro Eco 99-3-D/100-3-D (direct) 21
Conexões fotovoltaicas - Tauro Eco 99-3-D / 100-3-D (30A fuses) 21
Conexões fotovoltaicas – pre-combined 21

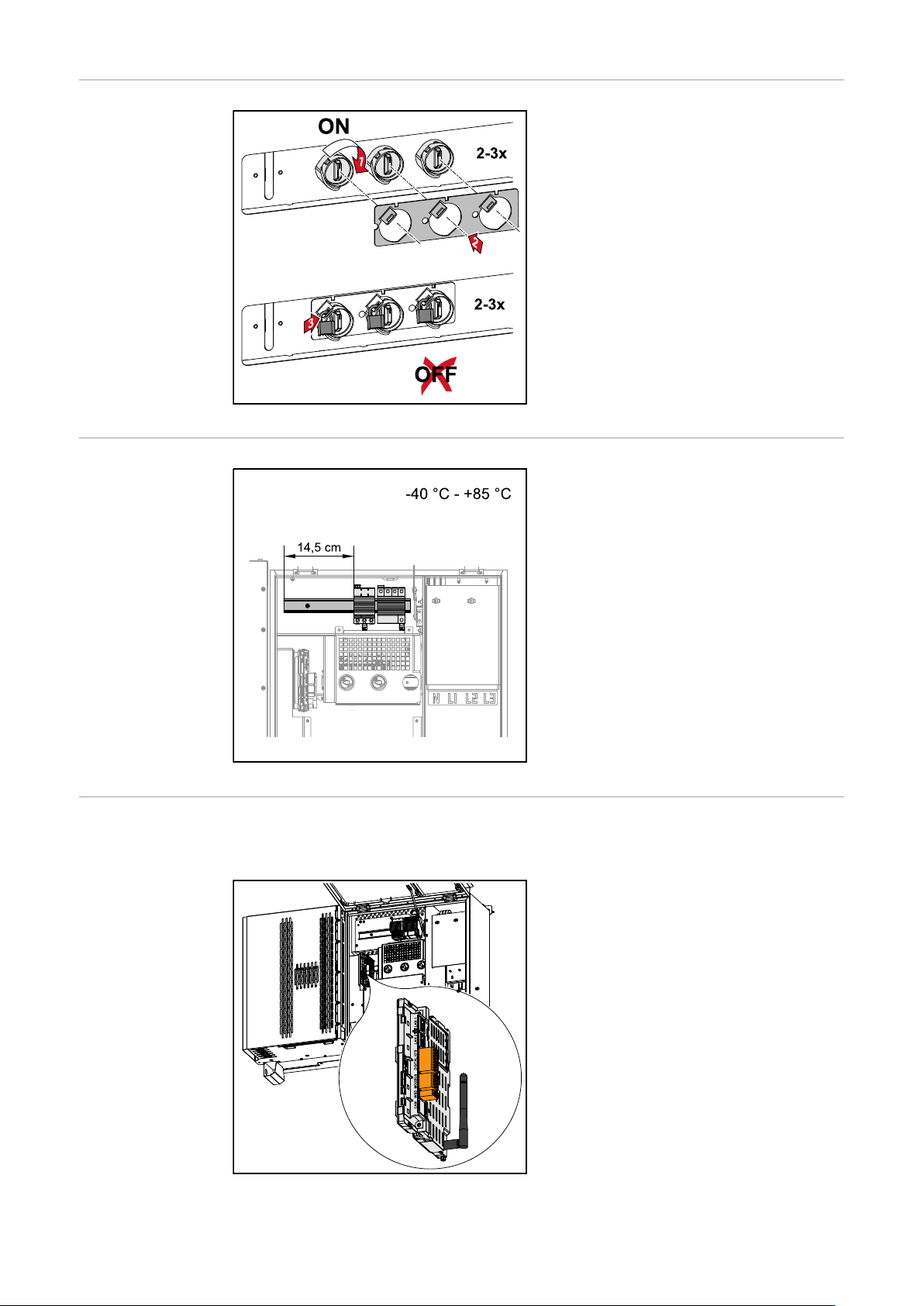

Opção de bloqueio do disjuntor CC 22
Opção de montagem para componentes de terceiros 22
Área de comunicação de dados no inversor 22
Área de comunicação de dados 23

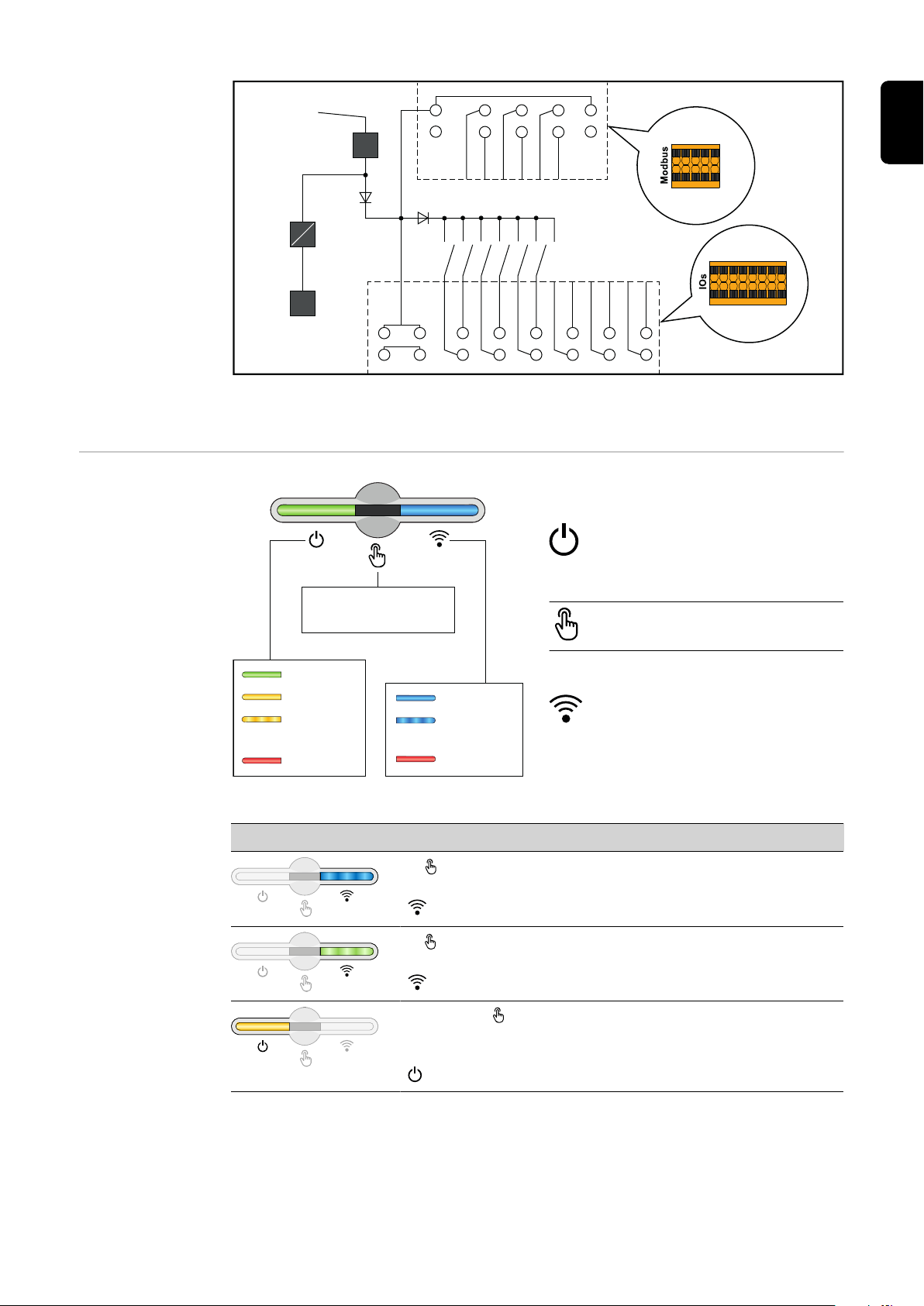

Esquema do circuito elétrico interno do IOs 24

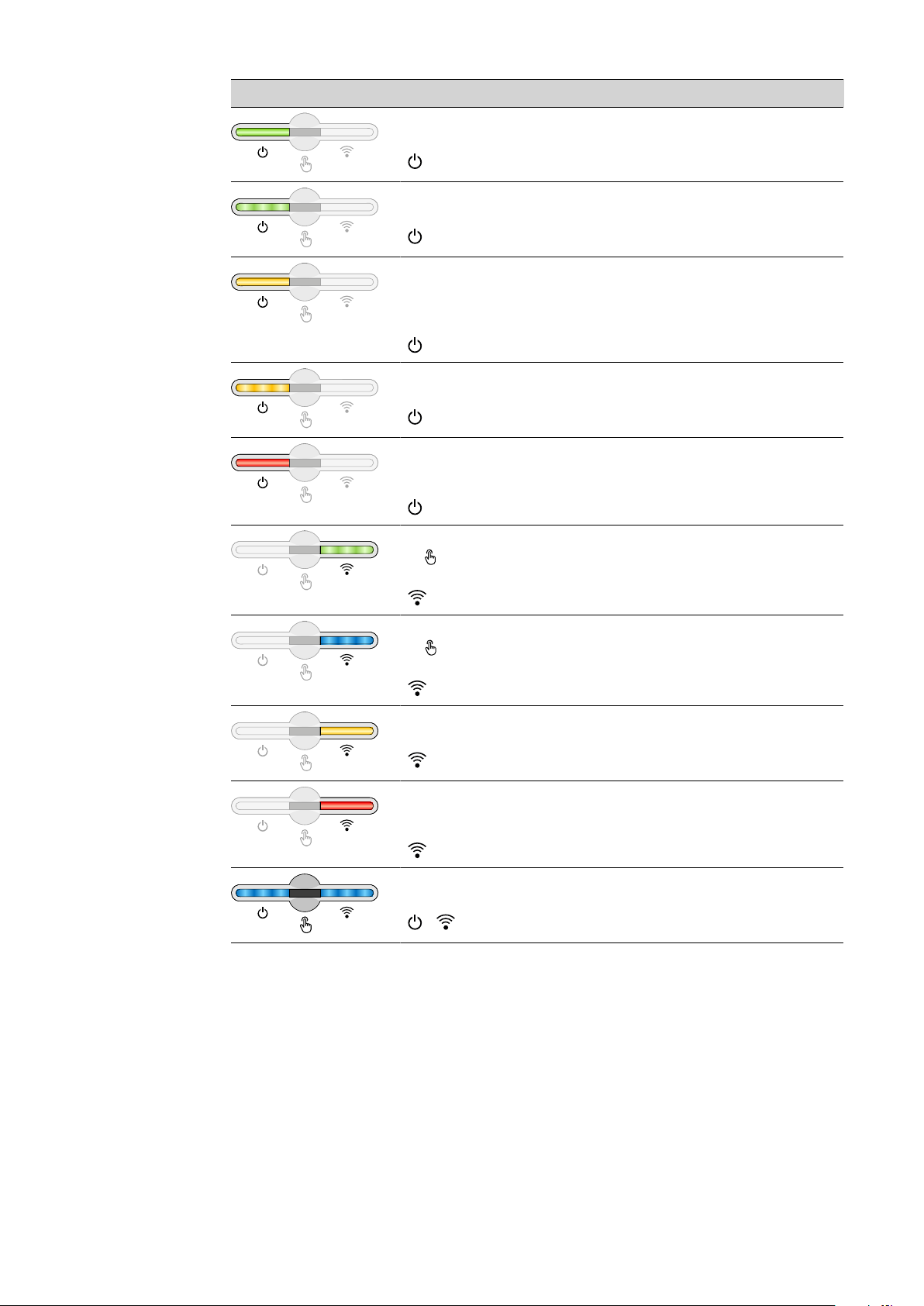

Funções dos botões e exibição de status LED 25

PT-BR

Instalação e colocação em funcionamento 27

Informações gerais 29

Compatibilidade dos componentes do sistema 29

Seleção do local e posição de instalação 30

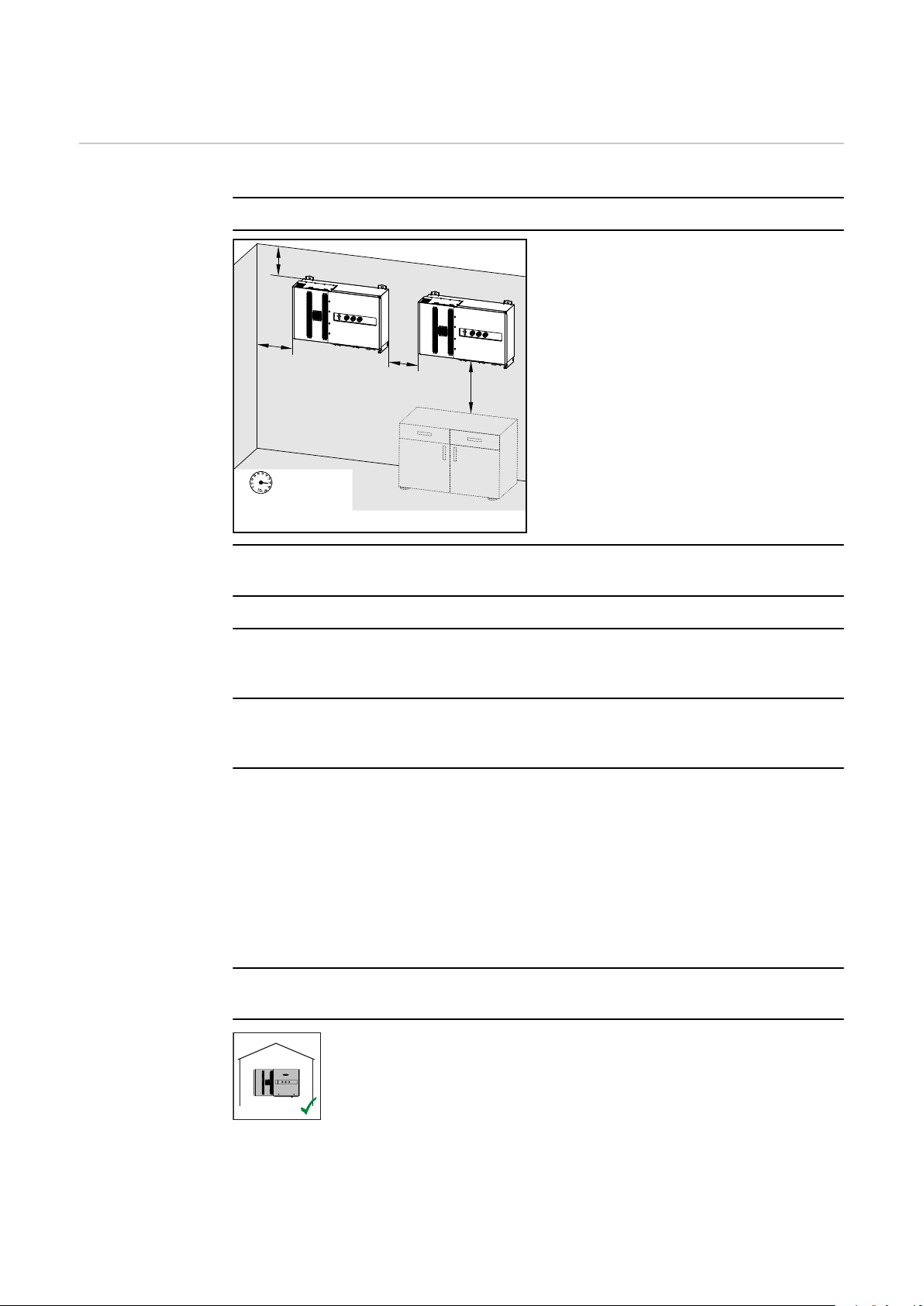

Seleção do local do inversor 30
Posição de montagem 32

Transporte 34

3

Transporte com guindaste 34
Transporte por meio de empilhadeira com forquilha ou paleteira 34

Montar o inversor 35

Seleção do material de fixação 35
Dimensões do suporte de montagem 35
Montar o inversor na parede 35
Montar o inversor nos Floor Racks 37

Conectar o inversor à rede elétrica pública (lado CA) 38

Monitoramento de rede 38
Área de conexão CA 38
Conexão de cabos de alumínio 39
Cabos autorizados 39
Proteção máxima de corrente alternada 40
Alterar a área de fixação na aba de conexão direta 41
Entrada PE adicional para aterramento 41
Segurança 42
Abrir o inversor 43
Desligar a opção de disjuntor CC 43
Conectar o inversor à rede elétrica pública — Singlecore 43
Conectar o inversor à rede elétrica: Multicore 45
Conectar o inversor à rede elétrica pública – Daisy Chain 46
Conectar o cabo com pá 48

Conectar os cabos fotovoltaicos ao inversor 49

Segurança 49
Informações gerais sobre módulo solar 50
Cabos autorizados 50
Proteção CC pre-combined 51
Exemplo de caixa de coleta Fronius Tauro Eco 50-3-P / 99-3-P / 100-3-P 52
Exemplo de caixa de coleta Fronius Tauro 50-3-P 53
Distribuição dos cabos do módulo solar para a versão direct 53
Conectar os cabos fotovoltaicos – conector MC4 54
Tampa do conector MC4 54
Conectar os cabos fotovoltaicos – Pre-combined 55
Conectar o cabo com pá 56
Substituir os chicotes de fios do fusível 57
Fechar e ligar o inversor 59

Conectar o cabo de comunicação de dados 61

Participantes Modbus 61
Cabos autorizados para a área de comunicação de dados 61
Diversos inversores em uma rede 62
Inserir o cabo de comunicação de dados 62
WSD (Wired Shut Down) 64

Primeiro comissionamento 66

Primeiro comissionamento do inversor 66
Exibição do monitoramento de sistema Fronius (pilot) 66
Instalação com o aplicativo 66
Instalação com o navegador 67

Desligar e ligar novamente o inversor 69

Desligar e ligar novamente o inversor 69

Configurações - Interface do usuário do inversor 71

Configurações de usuário 73

Registro de usuário 73
Selecionar idioma 73

Configuração do equipamento 74

Componentes 74
Funções e E / S 74
Editor do operador de rede – AUS – Demand Response Mode (Modo de Resposta à De­manda - DRM)
Demand Response Modes (Modo de Resposta à Demanda – DRM) 75
Inversor 75

4

75

Sistema 78

Geral 78
Atualização 78
Assistente de comissionamento 78
Restauração de configurações de fábrica 78
Registro de eventos 78
Informação 79
Gerenciador de licença 79
Suporte 80

Comunicação 81

Rede 81
Modbus 82
Controle remoto 83
Fronius Solar API 83

Requisitos de rede e segurança 84

Setup de países 84
Limitação de alimentação 84
Gestão de potência I/O 85
Esquema de conexão – 4 relés 86
Configuração da gestão de potência I/O - 4 relés 87
Esquema de conexão – 3 relés 88
Configuração da gestão de potência I/O - 3 relés 89
Esquema de conexão – 2 relés 90
Configuração da gestão de potência I/O - 2 relés 91
Esquema de conexão – 1 relé 92
Configuração da gestão de potência I/O - 1 relé 93

PT-BR

Anexo 95

Mensagens de status e solução 97

Mensagens de status 97

Dados técnicos 98

Tauro 50-3-D / 50-3-P 98
Tauro Eco 50-3-D / 50-3-P 100
Tauro Eco 99-3-D / 99-3-P 103
Tauro Eco 100-3-D / 100-3-P 105
Explicação das notas de rodapé 108
Disjuntor CC integrado 108

Normas e Diretrizes consideradas 110

Indicação CE 110
WLAN 110
Queda de rede 110

Serviço, condições de garantia e descarte 111

Fronius SOS 111
Garantia de fábrica Fronius 111
Descarte 111

5

Diretrizes de segurança

Explicação dos
avisos de segu­rança

Informações ge­rais

PERIGO!

Marca uma possível situação perigosa.

Caso não seja evitada, a consequência pode ser a morte e lesões graves.

▶

CUIDADO!

Marca uma possível situação danosa.

Caso não seja evitada, lesões leves ou menores e também danos materiais

▶

podem ser a consequência.

AVISO!

Descreve a possibilidade de resultados de trabalho prejudicados e de danos no
equipamento.

Quando é exibido um dos símbolos presentes no capítulo „Diretrizes de Segu­rança“, é necessária uma maior atenção.

O equipamento é produzido de acordo com tecnologias de ponta e obedecendo
às informações técnicas de segurança reconhecidas. Caso o equipamento seja
operado indevidamente ou de forma incorreta, pode-se colocar em risco

à vida e à integridade física do operador ou de terceiros,

-

o equipamento e outros bens materiais da operadora.

-

Todas as pessoas envolvidas no comissionamento e manutenção do equipamento,
devem

ter as qualificações adequadas,

-

Ter conhecimento sobre o manuseio em eletroinstalação e

-

ter lido completamente esse manual de instruções e cumprir com exatidão

-

as instruções.

Além do manual de instruções, deve-se obedecer às prescrições gerais e locais
válidas para evitar acidentes e proteger o meio ambiente.

Todos os avisos de segurança e de perigo no equipamento

devem ser mantidos legíveis,

-

não devem ser danificados,

-

não devem ser removidos,

-

não devem ser ocultados, encobertos ou pintados.

-

Apenas operar o equipamento quando todos os dispositivos de proteção estive­rem completamente funcionais. Caso os dispositivos de proteção não estejam
funcionando corretamente, haverá perigo para

à vida e à integridade física do operador ou de terceiros,

-

o equipamento e outros bens materiais da operadora.

-

Antes de ligar o equipamento, solicitar que uma empresa especializada faça o re­paro dos dispositivos de segurança que não estejam funcionando corretamente.

Nunca evite dispositivos de proteção ou colocá-los fora de operação.

6

As posições dos avisos de segurança e perigo no equipamento devem ser consul­tadas no capítulo „Avisos de alerta no equipamento“ do manual de instruções.

Condições ambi­entais

Pessoal qualifi­cado

Antes de ligar o equipamento, corrigir as questões que interferem na segurança.

A operação ou o armazenamento do equipamento fora da área especificada não
são considerados adequados. O fabricante não se responsabiliza por quaisquer
danos decorrentes.

As informações de serviço deste manual de instruções são destinadas apenas pa­ra pessoal especializado qualificado. Um choque elétrico pode ser fatal. Não exe­cutar qualquer atividade diferente daquelas listadas na documentação. Isto
também é válido mesmo se você for qualificado para tais atividades.

Todos os cabos e condutores devem estar firmes, intactos, isolados e com as di­mensões adequadas. Conexões soltas, cabos e condutores chamuscados, danifi­cados ou subdimensionados devem ser imediatamente reparados por empresa
especializada e autorizada.

O reparo somente pode ser realizado por uma empresa autorizada.

Em peças adquiridas de terceiros, não há garantia de construção e fabricação
conforme as normas de desgaste e segurança. Somente utilizar peças de repo­sição originais (válido também para peças padrão).

PT-BR

Medidas de se­gurança no local
de utilização

Informações so­bre os valores de
emissão de
ruídos

Não executar alterações, modificações e adições de peças no aparelho sem auto­rização do fabricante.

Componentes em estado imperfeito devem ser substituídos imediatamente.

Na instalação de aparelhos com aberturas para ar frio, garantir que o ar frio pos­sa entrar e sair livremente pelas aberturas de ventilação. Operar o aparelho so­mente conforme o grau de proteção indicada na placa de identificação de
potência.

O nível de pressão sonora do inversor está indicado em Dados técnicos.

O resfriamento do equipamento é realizado por meio de uma regulagem eletrôni­ca da temperatura com o menor ruído possível e depende da potência implemen­tada, da temperatura ambiente, da sujeira do aparelho, etc.

Não pode ser definido um valor de emissão relacionado ao local de trabalho para
esse equipamento, porque o nível da pressão do ruído depende da situação de
montagem, da qualidade da rede, das paredes dos arredores e das características
gerais do local.

Medidas de com­patibilidade ele­tromagnética

Em casos especiais, mesmo mantendo-se os valores limite de emissões normati­zados, podem ocorrer influências na área de aplicação prevista (por exemplo, se
há equipamentos sensíveis no local da instalação ou quando o local de instalação
está próximo a receptores de rádio ou TV). Nesse caso, o operador deve tomar
medidas adequadas para eliminar as falhas.

7

Segurança de
dados

Direito autorais Os direitos autorais deste manual de instruções permanecem com o fabricante.

O usuário é responsável por proteger os dados contra alterações dos ajustes da
fábrica. O fabricante não se responsabiliza por configurações pessoais perdidas.

O texto e as imagens estão de acordo com o padrão técnico no momento da im­pressão. Sujeito a alterações. O conteúdo do manual de instruções não dá qual­quer direito ao comprador. Agradecemos pelas sugestões de aprimoramentos e
pelos avisos sobre erros no manual de instruções.

Aterramento de
proteção (PE)

Manutenção Os inversores Tauro são basicamente livres de manutenção. Se, no entanto, forem

Conectar um ponto do equipamento, do sistema ou da instalação ao aterramento
para proteger contra choque elétrico em caso de falha. Na instalação do inversor
Tauro, a conexão PE é obrigatória, pois ele é um equipamento da classe de pro­teção 1. Ao conectar o condutor de PE, certifique-se de que ele esteja protegido
contra desconexão acidental. Todos os pontos listados em „Conectar o inversor à
rede elétrica pública (lado CA)“ devem ser observados, incluindo a utilização de
arruelas, dispositivo de bloqueio de parafuso e porcas com o torque definido.

Deve-se garantir que o fio terra seja o último componente a ser desconectado no
caso de uma possível falha quando o alívio de tensão for utilizado. Ao conectar o
fio terra, observar os requisitos de seção transversal mínima especificados nas
regulamentações nacionais válidas. Além disso, a seção transversal mínima do
condutor de PE deve ser de pelo menos metade das seções transversais das fa­ses de acordo com a norma de produto IEC 62109-1, pois deve ser usada uma
seção transversal de, pelo menos, 35 mm² (50 kW) ou 70 mm² (99,99/100 kW)
para as fases (L1/L2/L3).

realizados trabalhos de manutenção no inversor, como limpeza ou substituição
de componentes, isto deve ser feito em consulta com um técnico de serviço trei­nado pela Fronius. O fabricante não se responsabiliza por danos causados pelo
uso indevido.

8

Informações gerais

9

10

Descrição do equipamento

PT-BR

Descrição do
equipamento

AC Daisy Chain Com a variante „AC Daisy Chain“ do inversor, o cabo CA pode ser conduzido dire-

O inversor transforma a corrente contínua gerada pelos módulos solares em cor­rente alternada. Essa corrente alternada é alimentada de forma sincronizada
com a tensão da rede na rede de energia pública.
O inversor foi desenvolvido somente para a utilização em sistemas fotovoltaicos
acoplados à rede, não é possível uma geração de energia independente da rede
elétrica pública.

Graças à sua estrutura e ao seu modo de funcionamento, o inversor oferece
máxima segurança durante a montagem e a operação.
O inversor monitora automaticamente a rede de energia pública. No caso de
comportamentos anormais da rede, o inversor para automaticamente a operação
e interrompe a alimentação da rede de energia (por exemplo, no caso de desliga­mento da rede de energia, interrupção etc.).
O monitoramento da rede é realizado através do monitoramento da tensão, da
frequência e das condições de microrrede.

tamente do inversor para outro inversor. Com isso, diversos inversores Tauro po­dem ser rapidamente conectados entre si, até uma potência de saída máxima de
200 kW.

A seção transversal mínima do cabo é definida pelo fusível no ponto de acopla­mento à rede. Uma seção transversal maior pode ser selecionada a qualquer mo­mento. As normas nacionais aplicáveis devem ser consideradas e aplicadas.

Chicotes de fios
do fusível

Vale apenas para os tipos de dispositivos Fronius Tauro 50-3-D / Eco 50-3-D /
Eco 99-3-D / Eco 100-3-D (direct):

Os módulos solares são protegidos adicionalmente com a utilização de chicotes
de fios do fusível no Fronius Tauro.
Crucial para a proteção dos módulos solares é a corrente máxima de curto-cir­cuito ISC, a corrente máxima de retorno do módulo IR ou a indicação do valor

máximo do chicote de fios do fusível na folha de dados do módulo do respectivo
módulo solar.

11

Devem ser obedecidas as determinações nacionais em relação à proteção. O ins-

Eco 50-3-D

Eco 99-3-D / Eco 100-3-D Standard

F1.1 - F2.7

Eco 99-3-D / Eco 100-3-D

Standard

F3.1 - F3.8

50-3-D

F1.1 - F3.7

F3.1-

F3.1+

F3.2-

F3.2+

F3.3-

F3.3+

F3.4-

F3.4+

F3.5-

F3.5+

Eco 50-3-D

30A fuses F1.1 - F2.5

50-3-D / Eco 99-3-D / Eco 100-3-D

30A fuses F1.1 - F3.5

talador elétrico é responsável pela seleção correta dos chicotes de fios do
fusível.

Para substituir os chicotes de fios do fusível, consulte o capítulo Substituir os

chicotes de fios do fusível na página 57.

Fronius So­lar.web

Com o Fronius Solar.web ou Fronius Solar.web Premium, o sistema fotovoltaico
pode ser monitorado e analisado com facilidade tanto pelo proprietário do siste­ma como pelo instalador. Com a configuração apropriada, o inversor transmite
dados, como potência, rendimento, consumo e balanço de energia para o Fronius
Solar.web. Mais informações em Solar.web - monitoramento e análise.

12

A configuração é feita pelos assistentes de comissionamento, consulte o capítulo

Instalação com o aplicativo na página 66 ou Instalação com o navegador na

página 67.

Pré-requisitos para a configuração:

Conexão de internet (download: no mín. 512 kBit/s, upload: no mín. 256 kBit/

-

s)*.
Conta de usuário em solarweb.com.

-

Configuração concluída com os assistentes de comissionamento.

-

* As informações fornecidas não constituem garantia absoluta de funciona-

mento perfeito. Altas taxas de erro na transmissão, flutuações de re­cepção ou quedas de transmissão podem afetar negativamente a trans­missão de dados. A Fronius recomenda testar se a conexão de internet no
local atende os requisitos mínimos.

PT-BR

13

Proteção pessoal e de equipamentos

Segurança

Avisos de alerta
e placa de identi­ficação no equi­pamento

PERIGO!

Perigo devido a manuseio incorreto e trabalhos realizados incorretamente.

Podem ocorrer danos pessoais e materiais graves.

Todos os trabalhos e funções descritos neste documento só podem ser reali-

▶

zados por pessoal especializado e treinado.
Este documento deve ser lido e entendido.

▶

Todos os manuais de instruções dos componentes do sistema, especialmente

▶

as diretrizes de segurança, devem ser lidos e compreendidos.

PERIGO!

Perigo devido a campos eletromagnéticos. Campos eletromagnéticos são gera­dos durante a operação.

Efeitos na saúde humana, por exemplo: podem fazer pessoas se tornarem porta­doras de marca-passos.

Não fique a menos de 20 cm do inversor por um longo período de tempo.

▶

No inversor, são exibidos avisos de alerta e símbolos de segurança. Esses avisos e
símbolos de segurança não podem ser retirados ou pintados. Os avisos e símbo­los alertam para manuseios incorretos, que podem provocar graves danos pesso­ais e materiais.

Símbolos na placa de identificação:

Indicação CE - confirma a conformidade com as diretrizes e
regulamentos aplicáveis da UE.

Indicação UKCA - confirma a conformidade com as diretrizes e
regulamentos aplicáveis do Reino Unido.

Na parte inferior da placa de identifi­cação existe um número de 4 dígitos
(coded production date) que permite
que você calcule a data de produção.
Se você subtrair o valor 11 dos dois
primeiros dígitos, você obtém o ano de
produção.
Os dois últimos dígitos representam a
semana do calendário em que o equi­pamento foi produzido.

Exemplo: Valor na placa de identifi­cação = 3205

32 - 11 = 21 → ano de produção 2021
05 = semana do calendário 05

14

Indicação WEEE - Os resíduos de equipamentos elétricos e eletrônicos
devem ser coletados separadamente e reciclados de forma
ambientalmente correta, de acordo com a Diretiva Europeia e a
legislação nacional.

Indicação RCM - testada de acordo com as exigências australianas e
neozelandesas.

Indicação ICASA - testada de acordo com as exigências da
Independent Communications Authority da África do Sul.

Indicação CMIM - testada de acordo com as exigências do IMANOR
para os regulamentos de importação e conformidade com as normas
marroquinas.

Símbolos de segurança:

Perigo de danos pessoais e materiais graves devido ao manuseio incorre­to.

Antes de usar as funções descritas, os seguintes documentos devem ser
totalmente lidos e compreendidos:

Esse manual de instruções.

-

Todos os manuais de instruções para os componentes do sistema

-

fotovoltaico, em particular as diretrizes de segurança.

Tensão elétrica perigosa.

Antes de abrir o aparelho, aguardar o tempo de descarga dos capacito­res!

Texto dos avisos:

PT-BR

WSD (Wired
Shut Down)

Proteção NA
central

ALERTA!

Um choque elétrico pode ser fatal. Antes de abrir o equipamento, certifique-se
de que os lados de entrada e de saída estejam sem tensão e isolados.

O desligamento por cabo WSD interrompe a alimentação de rede do inversor
quando o dispositivo de ativação (interruptor) é acionado.

Se um inversor (escravo) falhar, ele é ligado em ponte e a operação dos outros in­versores é mantida. Se um segundo inversor (escravo) ou o inversor (mestre) fa­lhar, a operação de toda a cadeia WSD é interrompida.

Para instalação, consulte WSD (Wired Shut Down) na página64.

O inversor oferece a opção de utilizar os relés CA integrados como interruptores
de acoplamento em conjunto com uma proteção NA central (conforme a VDE­AR-N 4105:2018:11 §6.4.1). Para isso, o dispositivo de acionamento central (in­terruptor) deve ser integrado na cadeia WSD conforme descrito no capítulo
„WSD (Wired Shut Down)“.

Unidade de mo­nitoramento de
corrente residual

O inversor é equipado com uma unidade de monitoramento de corrente residual
sensível a todas as correntes (RCMU = Residual Current Monitoring Unit) de
acordo com a norma IEC 62109-2.
Ela monitora as correntes residuais do módulo solar para a saída CA do inversor e
desconecta o inversor da rede elétrica no caso de uma corrente residual não per­mitida.

15

Proteção contra
sobretensão

O inversor é equipado com proteção integrada contra sobretensão nos lados CC
e CA, de acordo com a norma IEC 62109-2. A proteção contra sobretensão pro­tege o sistema contra danos em caso de sobretensão.

Proteção contra
sobretensão SPD

AFCI - Detecção
de arco voltaico
(ArcGuard)

A proteção contra sobretensão (Surge Protective Device – SPD) protege
contra sobretensões temporárias e desvia picos de corrente (por exem­plo, relâmpagos). Com base em um conceito geral de proteção contra rai­os, o SPD contribui para a proteção de seus componentes do sistema fo­tovoltaico.

Se a proteção contra sobretensão for acionada, a cor do indicador muda
de verde para vermelho (indicação mecânica).

Existe a possibilidade de exibição digital quando um SPD for acionado.
Para a configuração dessa função, consulte o PDF „SPD Auslösung /
Temporary SPD Triggering“ na área Service & Support (Serviço e supor­te) em www.fronius.com

IMPORTANTE!

Depois de configurar a função descrita acima, o inversor reagirá mesmo se o cabo
de sinal bipolar da proteção contra sobretensão for rompido ou danificado.

Opcional de fábrica disponível.

AFCI (Arc Fault Circuit Interrupter) protege contra arco acidental e é, no sentido
mais restrito, um dispositivo de proteção contra falhas de contato. O AFCI avalia
quaisquer distúrbios na curva de corrente e tensão com um elétron e desliga o
circuito elétrico quando uma falha de contato é detectada. Isso evita o supera­quecimento em pontos de contato ruins e possíveis incêndios.

CUIDADO!

Perigo devido à instalação CC incorreta ou inadequada.

Isso pode resultar em danos ao sistema fotovoltaico e incêndio resultante de car­gas térmicas inadmissíveis que ocorrem no caso de um arco voltaico.

Verifique se os conectores estão em condições adequadas.

▶

Repare corretamente o isolamento defeituoso.

▶

Realizar os trabalhos de conexão de acordo com as informações.

▶

IMPORTANTE!

A Fronius não assume os custos de perda de produção, custos com o instalador,
etc. que podem ser causados por um arco voltaico detectado e suas con­sequências. A Fronius não assume a responsabilidade por danos que possam
ocorrer apesar da detecção/interrupção do arco voltaico (por exemplo, devido a
um arco voltaico paralelo).

16

Utilização prevista

PT-BR

Utilização pre­vista

Regulamentos
para o sistema
fotovoltaico

O inversor solar é destinado exclusivamente para transformar a corrente
contínua dos módulos solares em corrente alternada e alimentar esta na rede de
energia pública.
O uso impróprio inclui:

qualquer uso diferente do explicitado

-

modificações no inversor que não são expressamente recomendadas pela

-

Fronius
a instalação de componentes que não são expressamente recomendados ou

-

vendidos pela Fronius.

O fabricante não assume a responsabilidade por quaisquer danos decorrentes.
Portanto, as reivindicações de garantia terminam.

A utilização prevista também inclui observar todos os avisos do manual de ins­truções.

O inversor foi concebido somente para a conexão e a operação com módulos so­lares.
O uso em outros geradores CC (por exemplo, geradores eólicos) não é permitido.

Na estruturação do sistema fotovoltaico, garantir que todos os componentes do
sistema fotovoltaico sejam somente operados dentro de sua área de operação
permitida.

Considerar todas as ações recomendadas pelo fabricante do módulo solar para a
conservação em longo prazo das características do módulo solar.

17

Princípio de funcionamento

Princípio de fun­cionamento

Resfriamento do
inversor através
de ventilação
forçada

A operação do inversor é completamente automática. Assim que há energia sufi­ciente disponível proveniente dos módulos solares depois do nascer do sol, o in­versor começa a verificação do sistema fotovoltaico (medição do isolamento) e
da rede (tensão e frequência da rede). Se todos os valores estiverem dentro da
estrutura normativa, ocorre a ativação automática da rede elétrica e da operação
de alimentação da rede.

O inversor funciona de modo que a potência máxima possível seja extraída dos
módulos solares. Esta função é chamada de „Maximum Power Point Trac­king“ (MPPT, rastreamento de ponto de potência máxima). Se os módulos solares
ficarem na sombra, uma grande parte da potência máxima local (LMPP) do siste­ma fotovoltaico ainda pode continuar sendo obtida através da função „Dynamic
Peak Manager“.

Quando a energia deixa de ser suficiente para uma alimentação de rede após o
anoitecer, o inversor desconecta completamente o sistema eletrônico de
potência da rede elétrica e cessa a operação. Todas as configurações e dados sal­vos são conservados.

O resfriamento do inversor ocorre por ventilação forçada através de ventiladores
com temperatura controlada. O ar aspirado pela parte frontal é conduzido e dis­sipado pelo dissipador de calor CA e CC através de um canal fechado e, em se­guida, diretamente através das indutâncias.
O canal de condução do ar fechado garante que a área eletrônica não entre em
contato com o ar externo. Desse modo, evita-se, em grande parte, a contami­nação da área eletrônica.
A velocidade do ventilador e a temperatura do inversor são monitoradas.

Derating de
potência

Os ventiladores de velocidade controlada e de rolamento de esferas do inversor
causam:

resfriamento ideal do inversor

-

componentes mais frios e, portanto, vida útil mais longa

-

o menor consumo de energia possível

-

alta potência de saída, mesmo na faixa de temperatura superior do inversor

-

Quando a temperatura do aparelho do inversor fica muito alta, o inversor reduz
automaticamente a potência de saída atual para a sua autoproteção. As causas
para uma temperatura do aparelho muito alta podem ser uma alta temperatura
ambiente ou uma dissipação de calor insuficiente (por exemplo, quando instalado
em contêineres sem dissipação de calor suficiente).

O derating de potência diminui a potência do inversor até que a temperatura não
exceda o valor permitido.
Se a temperatura máxima for excedida, o inversor se desliga em um estado segu­ro e só retoma a operação de alimentação da rede depois que o equipamento ti­ver esfriado.

18

Elementos de comando e conexões

PT-BR

Elementos de
controle e indi­cações

(1) Disjuntor CC

Desfaz a conexão elétrica dos
módulos solares ao inversor.
Dependendo do tipo de equipa­mento, são instalados 2 ou 3
disjuntores CC.
O disjuntor CC pode ser prote­gido com um cadeado para evi­tar que seja ligado.

(2) Opção de disjuntor CA

O disjuntor CA opcional desfaz
a conexão do inversor à rede
elétrica

(3) Função do botão

Para obter mais informações
sobre a função do botão, con­sulte Funções dos botões e exi-

bição de status LED

(4) LED de exibição de status

Para obter mais informações
sobre o LED de exibição de sta­tus, consulte Funções dos

botões e exibição de status LED

Conexões foto­voltaicas - Tauro
50-3-D (direct)

19

Conexões foto­voltaicas - Tauro
Eco 50-3-D (di­rect)

Conexões foto­voltaicas - Tauro
50-3-D (30A fu­ses)

Conexões foto­voltaicas - Tauro
Eco 50-3-D (30A
fuses)

20

Conexões foto­voltaicas - Tauro
Eco 99-3-D/
100-3-D (direct)

Conexões foto­voltaicas - Tauro
Eco 99-3-D /
100-3-D (30A
fuses)

PT-BR

Conexões foto­voltaicas – pre­combined

Tauro Eco 50-3-P/99-3-P/100-3-P Tauro 50-3-P

21

Opção de blo­queio do disjun­tor CC

Com o bloqueio opcional do disjuntor
CC, o inversor pode ser bloqueado pa­ra impedir que seja desligado involun­tariamente.

Opção de monta­gem para com­ponentes de ter­ceiros

Área de comuni­cação de dados
no inversor

Acima da área de conexão CC há es­paço para a montagem de componen­tes de terceiros. Componentes com
uma largura máxima de até 14,5 cm (8
TE) podem ser montados no trilho de
suporte. Os componentes devem ter
uma resistência à temperatura de ‑40
°C a +85 °C.

A área de comunicação de dados (Pilot de impressão) está localizada acima das
conexões CC no inversor.

22

Área de comuni­cação de dados

PT-BR

Borne de conexão Modbus Borne de conexão Push-in para a ins-

talação do Modbus 0, Modbus 1, 12 V
e GND (terra).

A conexão dos dados para os compo­nentes conectados é estabelecida pe­lo borne de conexão Modbus. As en-

tradas M0 e M1 podem ser escolhidas
livremente. Máximo de 4 participan-

tes Modbus por entrada, consulte o
capítulo Participantes Modbus na
página 61.

Chave WSD (Wired Shut Down) Define o inversor como WSD mestre

ou WSD escravo.

Posição 1: WSD mestre
Posição 0: WSD escravo

Chave Modbus 0 (MB0) Comuta o resistor de terminação do

Modbus 0 (MB0) para ligado/desliga­do.

Posição 1: Resistor de terminação li­gado (configuração de fábrica)
Posição 0: Resistor de terminação
desligado

Chave Modbus 1 (MB1) Comuta o resistor de terminação do

Modbus 1 (MB1) para ligado/desliga­do.

Posição 1: Resistor de terminação li­gado (configuração de fábrica)
Posição 0: Resistor de terminação
desligado

Sensor ótico

Para a operação do inversor. Consulte
o capítulo Funções dos botões e exi-

bição de status LED na página 25.

LED de comunicação

Indica o status da conexão do inver­sor.

23

LED de operação

LAN 1 Conexão Ethernet para a comuni-

LAN 2 Reservado para funções futuras. Utili-

Borne de conexão WSD Borne de conexão Push-in para insta-

Borne de conexão IOs Borne de conexão Push-in para entra-

Indica o status de operação do inver­sor.

cação de dados (por exemplo, rotea­dor WLAN, rede doméstica ou para o
comissionamento com um laptop,
consulte o capítulo Instalação com o

navegador na página 67).

ze apenas a LAN 1 para evitar avarias.

lação WSD. Consulte o capítulo WSD

(Wired Shut Down)“ na página 64.

das/saídas digitais. Consulte o capítu­lo Cabos autorizados para a área de

comunicação de dados na página 61.

As designações (RG0, CL0, 1/5, 2/6,
3/7, 4/8) referem-se à função Demand
Response Mode (Modo de resposta à
demanda). Consulte o capítulo Editor

do operador de rede – AUS – De­mand Response Mode (Modo de Res­posta à Demanda - DRM) na página

75.

Esquema do cir­cuito elétrico in­terno do IOs

No pino V +/GND, existe a possibilidade de alimentar, com um adaptador externo,
uma tensão na faixa de 12,5 - 24 V (+ máx. 20 %). As saídas IO 0 - 5 podem então
ser operadas com a tensão externa alimentada. É permitido retirar um máximo de
1 A por saída, totalizando um máximo de 3 A. A proteção deve ser feita externa­mente.

CUIDADO!

Perigo de inversão de polaridade nos bornes de conexão devido à conexão incor­reta de adaptadores externos.

Podem ocorrer danos materiais graves no inversor.

Verifique a polaridade do adaptador externo com um instrumento de me-

▶

dição adequado antes de ligar.
Conecte os cabos às saídas V+/GND usando a polaridade correta.

▶

IMPORTANTE!

Se a potência total (6 W) for excedida, o inversor desliga toda a fonte de alimen­tação externa.

24

12 V DC

500 mA

V+ V+

GND

IO0

IO1

IN8

IN9

IN10

IN11

IN6

IN7

IO4

IO5

IO2

IO3

GND

(1)

12 V

USB

TYP A

5 V

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

M0-

M0+

M1-

M1+

SHIELD

SHIELD

V+ V+

GND GND

V+

V+

M0+

SHIELD

M1+

GND

M1-

SHIELD

M0-

GND

(1) Limite de corrente

Ok

Standby

Uncritical Error
(flashing)

Critical Error

Network Error

Connecting
(flashing)

Connected

1x WLAN access point
2x WPS
3-6 sec. Quit Service Message

PT-BR

Funções dos
botões e exibição
de status LED

Funções do sensor

O estado do inversor é indica­do pelo LED de operação. Em
caso de falhas, as etapas indi­viduais devem ser executadas
em tempo real no aplicativo
Fronius Solar.web.

O sensor óptico é ativado com
um toque.

O LED de comunicação indica
o estado da conexão. Para es­tabelecer a conexão, as etapas
individuais devem ser executa­das em tempo real no aplicati­vo Fronius Solar.web.

1x = o WLAN Accesspoint (AP) é aberto.

luz azul intermitente

2x = WLAN Protected Setup (WPS) é ativado.

luz verde intermitente

3 segundos (máx. 6 segundos) = a mensagem de serviço
é terminada.

luz amarela acesa

25

LED de exibição de status

O inversor funciona sem qualquer problema.

luz verde acesa

O inversor é iniciado.

luz verde intermitente

O inversor está em standby (espera), não está funcionan-

do (por exemplo, sem alimentação durante a noite) ou
não está configurado.

luz amarela acesa

O inversor indica um estado não crítico.

luz amarela intermitente

O inversor indica um estado crítico e não está ocorrendo

um processo de alimentação.

luz vermelha acesa

A conexão de rede é estabelecida via WPS.

2x = modo de busca WPS.

luz verde intermitente

A conexão de rede é estabelecida via WLAN AP.

1x = modo de busca WLAN AP (ativo por 30 minutos).

luz azul intermitente

A conexão de rede não está configurada.

luz amarela acesa

O inversor está funcionando sem qualquer falha, é exibi-

do um erro de rede.

luz vermelha acesa

O inversor está sendo atualizado.

/ luz azul intermitente

26

Instalação e colocação em funcio-

namento

27

28

Informações gerais

PT-BR

Compatibilidade
dos componen­tes do sistema

Todos os componentes instalados no sistema fotovoltaico devem ser compatíveis
e ter as opções de configuração necessárias. Os componentes integrados não de­vem restringir ou influenciar negativamente o funcionamento do sistema fotovol­taico.

CUIDADO!

Risco devido a componentes do sistema fotovoltaico não compatíveis e/ou com
compatibilidade limitada.

Componentes incompatíveis podem restringir e/ou influenciar negativamente a
operação e/ou funcionalidade do sistema fotovoltaico.

Instale somente componentes recomendados pelo fabricante.no sistema fo-

▶

tovoltaico.
Antes da instalação, verifique com o fabricante a compatibilidade de compo-

▶

nentes não especificamente recomendados.

29

Seleção do local e posição de instalação

min.

50 cm

min. 50 cm

min.

50 cm

min.

50 cm

-30 °C - +65 °C - Option AC-Disconnect

0 - 100 %

-40 °C - +65 °C

Seleção do local
do inversor

Observar os seguintes critérios para a seleção do local para o inversor:

A instalação somente deve ser feita em uma base firme e não inflamável

Temperaturas ambiente máx.: -40 °C / +65 °C
* com opção de disjuntor CA instalado: -30 °C / +65 °C

Umidade relativa do ar: 0 – 100%

Na instalação do inversor em um quadro de comando ou ambiente fechado simi­lar, certifique-se de que haja uma dissipação adequada de calor por uma venti­lação forçada.

Ao montar o inversor em paredes externas de locais de criação de gado, deve ser
mantida uma distância mínima de 2 m em todas as direções entre o inversor e as
aberturas de ventilação e do edifício.

As seguintes bases são permitidas para instalação:

Montagem em paredes (chapa corrugada (trilhos de montagem), tijolo, con-

-

creto ou outras superfícies suficientemente estáveis e não inflamáveis)
Montagem em poste (montagem usando trilhos de montagem, atrás dos

-

módulos solares diretamente no suporte fotovoltaico)
Telhados planos (no caso de um telhado de chapa, deve-se ter cuidado para

-

que as chapas atendam aos requisitos de proteção contra incêndios e, por­tanto, não sejam facilmente inflamáveis. Os regulamentos nacionais devem
ser observados.)
Coberturas para estacionamento (sem instalação invertida)

-

O disjuntor CC sempre deve poder ser acessado livremente após a instalação do
inversor.

O inversor é adequado para a montagem em ambientes internos.

30

O inversor é adequado para a montagem em ambientes exter­nos.

Devido ao seu grau de proteção IP 65, o inversor é resistente a
borrifos de água provenientes de todas as direções e também
pode ser utilizado em ambientes úmidos.

O inversor é adequado para a montagem em ambientes exter­nos.

Para manter o aquecimento do inversor o mais baixo possível, é
melhor não expô-lo à luz solar direta. Monte o inversor em uma
posição protegida, por exemplo, abaixo do módulo solar, ou em
um local coberto.

IMPORTANTE! O inversor não deve ser montado e operado em
uma altitude maior que 4000 m acima do nível do mar.

Não montar o inversor:

em áreas com presença de amoníaco, vapores cáusticos, áci-

-

dos ou sais (por exemplo, locais de armazenamento de ferti­lizantes, saídas de ar de estábulos de gado, instalações
químicas, instalações de curtume etc.)

Devido à emissão de ruídos em determinados estados operacio­nais, não montar o inversor dentro de ambientes residenciais.

PT-BR

Não montar o inversor em:

Salas com maior risco de acidentes causados por animais de

-

fazenda (cavalos, bovinos, ovinos, suínos, etc.)
Estábulos e salas adjacentes

-

Locais de armazenamento e estocagem de feno, palha, fare-

-

lo, ração animal, fertilizantes etc.
Salas de armazenamento e processamento de frutas, legu-

-

mes e produtos vinicultura
Salas para o processamento de grãos, forragens e rações

-

O inversor é à prova de pó (IP 65). No entanto, em áreas com
forte acúmulo de poeira, as superfícies de resfriamento podem
ficar empoeiradas e, assim, prejudicar o desempenho térmico.
Nesse caso, é necessário limpar regularmente. Portanto, não é
recomendada a montagem em salas e ambientes com grande
acúmulo de poeira.

31

Posição de mon-

flame-resistant

tagem

O inversor é adequado para a montagem vertical em uma pare­de. Os Floor Racks opcionais não podem ser usados para a mon­tagem vertical.

Quando montado na horizontal, o inversor deve ter uma incli­nação mínima de 3° para que a água possa escoar. Recomenda­se a montagem dos Floor Racks opcionais. Os Floor Racks so­mente podem ser usados em uma posição de montagem de 0 ­45°.

O inversor é adequado para a montagem em uma superfície in­clinada.

Não montar o inversor em uma superfície inclinada com as co­nexões para cima.

Não montar o inversor em posição inclinada em uma parede ou
coluna vertical.

Não montar o inversor em posição horizontal em uma parede ou
coluna vertical.

Não montar o inversor com as conexões para cima em uma pare­de ou coluna vertical.

Não montar o inversor suspenso com as conexões para cima.

32

Não montar o inversor suspenso com as conexões para baixo.

Não montar o inversor no teto.

PT-BR

33

Transporte

Transporte com
guindaste

Transporte por
meio de empilha­deira com for­quilha ou pale­teira

PERIGO!

Perigo de danos pessoais e materiais
graves devido a queda ou tombamento
de objetos.

No transporte com guindaste:

Colocar as correntes e as cordas

▶

somente nos pontos de suspensão
Sempre colocar as correntes e cor-

▶

das em ambos os pontos de sus­pensão

PERIGO!

A queda ou o tombamento de equipamentos pode colocar a vida em risco.

Quando o inversor é transportado por meio de uma empilhadeira com forqui-

▶

lha ou paleteira, ele deve ser protegido contra quedas.
Não realizar nenhuma mudança repentina de direção, ações de frenagem ou

▶

de aceleração

34

Montar o inversor

PT-BR

Seleção do ma­terial de fixação

Dimensões do
suporte de mon­tagem

Dependendo da base, use materiais de fixação adequados e observe a recomen­dação da dimensão do parafuso para o suporte de montagem.
O instalador é responsável pela escolha correta do material de fixação.

Dimensões do suporte de montagem (todas as dimensões em mm).

Montar o inver­sor na parede

35

1 2

3

5

4

Observar os regulamentos locais para levanta­mento de cargas pesadas ou usar o guindaste
para levantar o equipamento pelos olhais de
içamento

Para fixar o inversor ao suporte de
montagem, utilize apenas os parafusos
incluídos na entrega.

36

Montar o inver­sor nos Floor
Racks

1

Os Floor Racks podem ser encomen­dados como acessórios opcionais.

PT-BR

Fixar o inversor em uma superfície de
montagem horizontal não é absoluta­mente necessário, mas é recomenda­do.
Diferentes buchas e parafusos são ne­cessários para montar os Floor Racks,
dependendo da superfície. Por isso,
parafusos e buchas não estão inclusos
no escopo de fornecimento do inver­sor. O montador é responsável pela se­leção correta de buchas e parafusos
adequados.

Montar o inversor e os Floor Racks

2

com segurança em uma superfície
adequada, utilizando materiais de
montagem adequados

Não subir no equipamento!

37

Conectar o inversor à rede elétrica pública (lado
CA)

Monitoramento
de rede

Área de conexãoCAIMPORTANTE! Somente podem ser conectados os seguintes cabos às abas de

IMPORTANTE! Para que o monitoramento de rede funcione da forma ideal, a re-

sistência precisa ser a menor possível nos cabos de alimentação do acoplamento
à rede.

conexão direta:

RE (fio rígido redondo)

-

RM (fio flexível redondo)

-

SE (setor de fio rígido)

-

SM (setor de fio flexível)

-

cabos de fios finos apenas em combinação com arruelas

-

Cabos de fios finos sem arruelas só podem ser conectados aos pinos roscados
M10 dos acoplamentos à rede com uma pá M10 adequada;
torque = 18 Nm

Versão com bucha de cabo „Multicore“

Os seguintes diâmetros externos de
cabo são possíveis para a bucha maior:
16 – 27,8 – 36,2 – 44,6 – 53 – 61,4
mm

Versão com bucha de cabo „Singlecore“

Com a bucha pequena (bucha M32
PG), podem ser inseridos cabos de
aterramento de 10 a 25 mm.

38

5 buchas M40

Variante de bucha de cabo „AC Daisy Chain“

10 buchas M32

PT-BR

Conexão de ca­bos de alumínio

Cabos autoriza­dos

Cabos de alumínio também podem ser conectados nos acoplamentos à rede.

AVISO!

Ao conectar os cabos de alumínio:

Seguir as diretrizes nacionais e internacionais para conectar os cabos de

▶

alumínio
Para proteger os fios de alumínio contra oxidação, eles devem ser lubrifica-

▶

dos com uma graxa adequada.
Seguir as indicações do fabricante do cabo

▶

A resistência à temperatura dos cabos CA na versão pré-combinada deve ser de
pelo menos 90° C.

Se forem usados cabos que não resistam a esta exigência de temperatura, use a
mangueira de proteção (item nº: 4,251,050) sobre as fases (L1/L2/L3) e o condu­tor neutro (N)! O aterramento PE não precisa ser protegido com uma mangueira
de proteção.
No caso da opção AC Daisy Chain, todas as fases e os condutores neutros devem

39

ser protegidos com a mangueira de proteção. Isso significa que dois conjuntos de
mangueiras de proteção são necessários para a opção AC Daisy Chain.

Acoplamentos à rede

Dependendo da classe de potência e da variante de conexão, escolher seções
transversais de cabo suficientemente grandes!

Proteção máxi­ma de corrente
alternada

Classe de potência

Tauro 50-3

Tauro Eco 50-3

Tauro Eco 99-3

Tauro Eco 100-3

* A seção transversal do cabo do condutor neutro pode ser reduzida para 25 mm²
se nenhuma diretriz ou norma local exigir o contrário.

AVISO!

Não há nenhuma exigência geral para o uso de um disjuntor de corrente residual.

Se mesmo assim for usado um dispositivo de corrente residual (RCD), deve ser
usado um tipo B com uma corrente de lançamento de pelo menos 1000 mA.

Variante de conexão

Singlecore / Multicore

Disjuntor CA opcional

Daisy Chain (sem disjuntor CA)

Singlecore / Multicore

Disjuntor CA opcional

Daisy Chain (sem disjuntor CA)

Seção transversal

do cabo

35 - 240 mm2 *

35 - 240 mm2 *

35 - 240 mm2 *

70 - 240 mm2 *

70 - 240 mm2 *

70 - 240 mm2 *

AVISO!

O inversor pode ser usado com um disjuntor de, no máximo, 355 A.

Tauro Eco 99-3-P

Proteção recomendada de sobrecorren­te de saída [A]
para 50 kW de potência de saída

Proteção recomendada de sobrecorren­te de saída [A]
para 100 kW de potência de saída
(exemplo: Daisy Chaining)

Tauro 50-3-D / 50-3-P

Tauro Eco 50-3-D / 50-3-P

80 80 - - - -

160 160 160 160 160 160

Tauro Eco 99-3-D

Tauro Eco 100-3-P

Tauro Eco 100-3-D

40

PT-BR

Alterar a área de
fixação na aba de
conexão direta

Tauro Eco 99-3-P

Proteção recomendada de sobrecorren­te de saída [A]
para 150 kW de potência de saída
(exemplo: Daisy Chaining)

Proteção recomendada de sobrecorren­te de saída [A]
para 200 kW de potência de saída
(exemplo: Daisy Chaining)

A área de fixação da aba de conexão direta é de 35 a 150 mm² no fornecimento.
A área de fixação pode ser alterada para 185 a 240 mm² simplesmente alterando
a aba de conexão direta.

Tauro 50-3-D / 50-3-P

250 250 250 250 250 250

355 355 355 355 355 355

Tauro Eco 50-3-D / 50-3-P

Tauro Eco 99-3-D

Tauro Eco 100-3-P

Tauro Eco 100-3-D

Entrada PE adi­cional para ater­ramento

Um furo opcional para uma entrada adicional PE pode ser feito no lado direito da
estrutura na área inferior.

41

CUIDADO!

Perigo devido a perfurações incorretas ou inadequadas.

Podem ocorrer ferimentos nos olhos e mãos devido a estilhaços e cantos afiados,
além de danos ao inversor.

Ao executar perfurações, usar óculos de segurança adequados.

▶

Usar apenas uma broca escalonada para a perfuração.

▶

Cuidar para que os componentes internos não sejam danificados (por exem-

▶

plo, bloco de conexão).
Ajustar o diâmetro do furo para a respectiva conexão.

▶

Aparar as rebarbas dos furos com uma ferramenta adequada.

▶

Remover os resíduos de perfuração do inversor.

▶

1

Segurança

2

PERIGO!

Perigo por tensão da rede e tensão CC dos módulos solares.

Um choque elétrico pode ser fatal.

Antes de todos os trabalhos de conexão, certifique-se de que os lados CA e

▶

CC na parte frontal do inversor estejam desenergizados.
A conexão fixa para a rede de energia pública deve ser realizada somente por

▶

um eletricista licenciado.

Inserir a conexão roscada no furo e
apertá-la com o torque especificado
pelo fabricante.

A abertura deve ser vedada de acordo
com o grau de proteção do inversor!

42

CUIDADO!

Abrir o inversor

Risco de danos ao inversor devido a conexões de cabos mal apertadas.

Conexões de cabos mal apertadas podem causar danos térmicos ao inversor e,
posteriormente, causar incêndios.

Ao conectar os cabos CA e CC, observar para que todos os cabos estejam

▶

bem apertados nas conexões do inversor com o torque especificado.

IMPORTANTE!Para a conexão do PE, também devem ser observadas as
exigências para uma conexão segura do condutor do PE definidas em „Diretrizes
de segurança“

1 2

PT-BR

Desligar a opção
de disjuntor CC

Conectar o in­versor à rede
elétrica pública
— Singlecore

1

Ao conectar, observar para que as fases estejam na ordem correta: PE, N, L1, L2
e L3.

43

1 2

3 4

5 6

44

7

PT-BR

Conectar o in­versor à rede
elétrica: Multico­re

Ao conectar, observar para que as fases estejam na ordem correta: PE, N, L1, L2
e L3.

1 2

3 4

45

5

7 8

6

Fixar com o torque especificado pelo fabricante
do alívio de tensão. O alívio de tensão não faz
parte do escopo da entrega.

Conectar o in­versor à rede
elétrica pública
– Daisy Chain

Fixar com o torque especificado pelo fabricante

9

Ao conectar, observar para que as fases estejam na ordem correta: PE, N, L1, L2
e L3.

46

1 2

3 4

PT-BR

5 6

47

7 8

9 10

Conectar o cabo
com pá

Como uma alternativa à conexão dos cabos às abas de conexão direta, os cabos
com pá podem ser ligados aos pinos roscados M12 das conexões.

48

Conectar os cabos fotovoltaicos ao inversor

PT-BR

Segurança

PERIGO!

Perigo devido à tensão da rede e à tensão CC dos módulos solares expostos à
luz.

Um choque elétrico pode ser fatal.

Antes de realizar qualquer trabalho de conexão, certifique-se de que os la-

▶

dos CA e CC na frente do inversor estejam desenergizados.
A conexão fixa para a rede de energia pública deve ser realizada somente por

▶

um eletricista licenciado.

PERIGO!

Perigo de choque elétrico devido a bornes de conexão/conectores fotovoltaicos
conectados incorretamente.

Um choque elétrico pode ser fatal.

Ao conectar a variante D („direct string“), garantir que cada polo de uma ca-

▶

deia seja conduzido pela mesma entrada fotovoltaica, por exemplo:
,+ polo da cadeia 1‘ na entrada fotovoltaica 1.1+ e ‚- polo da cadeia 1‘ na en­trada fotovoltaica 1.1-

PERIGO!

Perigo devido à tensão CC. Mesmo quando os disjuntores CC estão desligados,
os fusíveis PCB (100-3-D/99-3-D)/fusível PCB (50-3-D) e tudo na frente dos dis­juntores CC está energizado.

Um choque elétrico pode ser fatal.

Antes de realizar qualquer trabalho de conexão, certifique-se de que os la-

▶

dos CA e CC na frente do inversor estejam desenergizados.

CUIDADO!

Perigo de danos ao inversor por bornes de conexão incorretamente apertados.

Bornes de conexão incorretamente apertados podem causar danos térmicos ao
inversor e, por consequência, causar incêndios.

Ao fazer a conexão de cabos CA e CC, observar para que todos os bornes de

▶

conexão estejam apertados com o torque especificado.

CUIDADO!

Perigo de danos ao inversor por bornes de conexão incorretamente apertados.

Bornes de conexão incorretamente apertados podem causar danos térmicos ao
inversor e, por consequência, causar incêndios.

Ao fazer a conexão de cabos CA e CC, observar para que todos os bornes de

▶

conexão estejam apertados com o torque especificado.

49

CUIDADO!

Risco de danos ao inversor se os módulos fotovoltaicos não forem conectados
com a polaridade correta.

Módulos fotovoltaicos que não estão conectados com a polaridade correta po­dem causar danos térmicos ao inversor.

Meça os cabos CC dos módulos fotovoltaicos e conecte-os ao inversor com a

▶

polaridade correta.

CUIDADO!

Risco de danos ao inversor ao exceder a corrente máxima de entrada por cadeia.

O inversor pode ser danificado se a corrente de entrada máxima por cadeia for
excedida.

Respeitar a corrente máxima de entrada por cadeia para o inversor de acordo

▶

com os dados técnicos.
Mesmo quando são utilizados conectores Y ou T, a corrente de entrada máxi-

▶

ma não pode ser excedida.

Informações ge­rais sobre módu­lo solar

Para a seleção apropriada de módulos solares e o uso mais econômico do inver­sor, observe os seguintes pontos:

A tensão de circuito aberto do módulo solar aumenta com a radiação solar

-

constante e a queda da temperatura. A tensão de circuito aberto não deve ul­trapassar a tensão máxima permitida pelo sistema. Uma tensão de circuito
aberto acima do valor especificado causa a destruição do inversor e todos os
pedidos de garantia serão anulados.
Observar os coeficientes de temperatura na folha de dados dos módulos so-

-

lares.
Os valores exatos para o dimensionamento dos módulos solares são forneci-

-

dos por programas de cálculo adequados, tais como o Fronius Solar.creator.

IMPORTANTE!

Antes da conexão dos módulos solares, verificar se o valor de tensão para o
módulo solar nas indicações do fabricante corresponde à realidade.

IMPORTANTE!

O módulo solar conectado ao inversor
deve estar em conformidade com a
norma IEC 61730 Classe A.

IMPORTANTE!

Os cabos do módulo solar não devem
ser aterrados.

Cabos autoriza­dos

50

A resistência à temperatura dos cabos CC deve ser de pelo menos 90 °C.

Conexões CC

Proteção CC
pre-combined

Dependendo do tipo de dispositivo, escolher seções transversais de cabo sufi­cientemente grandes!

Seção transversal

Classe de potência Tipo de dispositivo

pre-combined

Tauro 50-3 / Eco 50-3 /

Eco 99-3 / Eco 100-3

CUIDADO!

Perigo de danos ao inversor devido a cabos fotovoltaicos incorretamente prote­gidos.

Cabos fotovoltaicos não protegidos na variante de aparelho „pre-combined“ po­dem danificar o inversor.

Os cabos fotovoltaicos devem ser protegidos em uma caixa de coleta na

▶

frente do inversor (variante „pre-combined“).

direct

do cabo

25 – 95 mm

2,5 a 10 mm² (con-

sulte a folha de da-

dos do conector)

2

PT-BR

51

Exemplo de cai-

PV 1.1 PV 1.2 PV 1.n

* SPD

PV 1

breaker

* DC

PV 2.1 PV 2.2 PV 2.n

* SPD

PV 2

breaker

* DC

PV 1 PV 2

... ...

Combiner Box

GAK

-F1.1.1

-F1.1.2

-F1.2.1

-F1.2.2

-F1.n.1

-F1.n.2

-F2.1.1

-F2.1.2

-F2.2.1

-F2.2.2

-F2.n.1

-F2.n.2

* Fuses

* Fuses

xa de coleta Fro­nius Tauro Eco
50-3-P / 99-3­P / 100-3-P

* Fusível CC opcional dependendo do padrão do país/interruptor CC opcional/SPD CC opcional

52

Exemplo de cai-

PV 1.1 PV 1.2 PV 1.n

* SPD

PV 1

breaker

* DC

PV 2.1 PV 2.2 PV 2.n

* SPD

PV 2

breaker

* DC

PV 3.1 PV 3.2 PV 3.n

* SPD

PV 3

breaker

* DC

PV 1 PV 2 PV 3

... ... ...

Combiner Box

GAK

-F1.1.1

-F1.1.2

-F1.2.1

-F1.2.2

-F1.n.1

-F1.n.2

-F2.1.1

-F2.1.2

-F2.2.1

-F2.2.2

-F2.n.1

-F2.n.2

-F3.1.1

-F3.1.2

-F3.2.1

-F3.2.2

-F3.n.1

-F3.n.2

* Fuses

* Fuses

* Fuses

xa de coleta Fro­nius Tauro 50-3­P

PT-BR

Distribuição dos
cabos do módulo
solar para a
versão direct

* Fusível CC opcional dependendo do padrão do país/interruptor CC opcional/SPD CC opcional

Divida os cabos do módulo solar existentes de forma uniforme entre as entradas
fotovoltaicas (PV1 / PV2 / PV3) do inversor.
Primeiramente, comece com as entradas ímpares, e só depois preencha as entra­das pares para dividir a energia da forma mais uniforme possível e aumentar a vi­da útil dos fusíveis, por exemplo: (1.1, 2.1, 3.1, 1.3, 2.3...)

53

Conectar os ca­bos fotovoltaicos
– conector MC4

1

Conectar os cabos fotovoltaicos dos
módulos solares aos conectores MC4
de acordo com a etiqueta

Os conectores MC4 não utilizados no
inversor devem ser fechados com as
tampas fornecidas com o inversor.

Tampa do conec­tor MC4

Uma tampa pode ser montada sobre o inversor para proteger os conectores
MC4. A placa de cobertura pode ser encomendada como um acessório opcional
junto com os Floor Racks.

54

Conectar os ca­bos fotovoltaicos
– Pre-combined

Os cabos de módulos solares reunidos em uma caixa de coleta CC devem ser
protegidos por cadeia na caixa de coleta CC, de acordo com os regulamentos na­cionais aplicáveis!

A tensão CC deve ser desligada antes dos trabalhos na área de

conexão do inversor. Isso também pode ser feito na caixa de
coleta CC.

1 2

PT-BR

3 4

55

5 6

7 8

Conectar o cabo
com pá

Como uma alternativa à conexão dos cabos às abas de conexão direta, os cabos
com pá podem ser ligados aos pinos roscados M12 das conexões.

56

Substituir os chi­cotes de fios do
fusível

CUIDADO!

Perigo devido a fusíveis defeituosos.

Podem ocorrer incêndios.

Substitua os fusíveis defeituosos apenas por fusíveis novos e equivalentes.

▶

Não substituir fusíveis defeituosos por parafusos.

▶

CUIDADO!

Perigo devido a chicotes de fios do fusível dimensionados incorretamente

Chicotes de fios do fusível dimensionados incorretamente podem danificar o in­versor e os componentes conectados.
Os seguintes fusíveis de cadeia devem ser usados com a variante D (direct) do
Fronius Tauro:

Máx. 10 A por cadeia → uso de fusível 15 A gPV 1000 V possível (número do

▶

artigo da Fronius: 41,0007,0230 - fusível 15 1000 F PV 15A)
Máx. 14,5 por cadeia → uso de fusível 20 A gPV 1000V necessário (número

▶

do artigo Fronius: 41,0007,0233 - fusível HL 20A 1 KV rápido)
Máx. 22 A por cadeia → uso de fusível 30 A gPV 1000 V necessário (número

▶

de artigo da Fronius: 41,0007,0241 - fusível HL 30A 1 KV rápido)

Substitua os fusíveis:
Fronius Tauro 50-3-D Cadeia 1.1 - 3.7 /
Fronius Tauro 50-3-D (30A fusiveis) Cadeia 1.1 - 3.5 /
Fronius Tauro Eco 50-3-D Cadeia 1.1 - 2.7 /
Tauro Eco 50-3-D (30A fusíveis) Cadeia 1.1 - 2.5 /
Fronius Tauro Eco 99 / 100-3-D Cadeia 1.1 - 2.7 /
Fronius Tauro Eco 99 / 100-3-D (30A fusíveis) Cadeia 1.1 - 3.5

Verificar valores! Substitua os fusíveis defeituosos apenas por fusíveis novos e
equivalentes.

PT-BR

1

Substituir os fusíveis:
Fronius Tauro Eco 99 / 100-3-D cadeia 3.1 - 3.8

57

Verificar os valores! Substitua os fusíveis defeituosos apenas por fusíveis novos e
equivalentes.

1 2

3 4

5

58

Fechar e ligar o

OFF

ON

2

2-3x

inversor

1 2

PT-BR

3 4

PERIGO!

Perigo devido a disjuntor CC incorretamente ligado

Podem ocorrer ferimentos e danos materiais graves.

Colocar todos os disjuntores CC presentes em ON (Ligar) antes de ligar a co-

▶

nexão CA.
Os disjuntores CC somente podem ser acionados simultaneamente (um ime-

▶

diatamente após o outro).

5

O WLAN Accesspoint pode ser aberto
com o sensor óptico, consulte o
capítulo Funções dos botões e exi-

bição de status LED na página25

59

AC~
ON

1

6

60

Conectar o cabo de comunicação de dados

PT-BR

Participantes
Modbus

As entradas M0 e M1 podem ser selecionadas livremente. No borne de conexão
Modbus, podem ser conectados, no máximo, 4 participantes Modbus às entradas
M0 e M1.

IMPORTANTE!

Se a função „Controle de inversor via Modbus“ for ativada na área de menu „Co-

municação“ → „Modbus“, nenhum participante Modbus é permitido. Não é

possível enviar e receber dados ao mesmo tempo.

Cabos autoriza­dos para a área

Cabos com a seguinte estrutura podem ser conectados aos bornes de conexão
do inversor:

de comunicação
de dados

Cobre: fio rígido redondo

-

Cobre: fio fino redondo

-

Conexões WSD com borne de conexão Push-in

Distânci

a

máx.

Compri-

mento da

decapa-

gem

Fio rígido Fio fino

Fio fino com

arruelas com

colar

Fio fino com

arruelas sem

colar

Recomen-

dação de

cabos

100 m

10 mm

0,14 - 1,5

2

mm

0,14 - 1,5

mm

Conexões Modbus com borne de conexão Push-in

Distânci

a

máx.

300 m

Compri-

mento da

decapa-

gem

10 mm

Fio rígido Fio fino

0,14 - 1,5

2

mm

0,14 - 1,5

mm

Conexões E/S com borne de conexão Push-in

Distânci

a

máx.

30 m

Compri-

mento da

decapa-

gem

10 mm

Fio rígido Fio fino

0,14 - 1,5

2

mm

0,14 - 1,5

mm

Conexões LAN

0,14 - 1,5

2

0,14 - 1 mm

Fio fino com

arruelas com

colar

2

0,14 - 1 mm

Fio fino com

arruelas com

colar

2

0,14 - 1 mm

2

mm

Fio fino com

arruelas sem

colar

0,14 - 1,5

2

mm

Fio fino com

arruelas sem

colar

0,14 - 1,5

2

mm

2

2

2

mín. CAT 5

UTP

Recomen-

dação de

cabos

mín. CAT 5

STP

Recomen-

dação de

cabos

Condutor
individual

possível

A Fronius recomenda, no mínimo, um cabo CAT 5 STP (Shielded Twisted Pair) e uma distância
máxima de 100 m.

61

Diversos inverso­res em uma rede

O cabeamento da rede do inversor deve ser realizado em uma configuração es­trela. Observar os comprimentos máximos e as exigências dos cabos!

Inserir o cabo de
comunicação de
dados

Para utilizar a conexão com o Fronius Solar.web ou o Modbus TCP, cada Tauro
deve ser conectado diretamente à rede via LAN.

IMPORTANTE! Observar os seguintes pontos ao inserir cabos de comunicação
de dados no inversor:

Com base na quantidade e na seção transversal dos cabos de comunicação

-

de dados inseridos, remover os tampões cegos correspondentes da vedação
e inserir os cabos de comunicação de dados.
Certifique-se de inserir os tampões cegos apropriados nas aberturas de ve-

-

dação livres.

Aviso! A classe de proteção IP65 não pode ser garantida se estiverem faltando
tampões cegos ou se eles tiverem sido inseridos incorretamente.

1

Solte a porca cega do alívio de tensão
e empurre para fora o anel de vedação
com os tampões cegos da parte de
dentro do equipamento.

62

2

Insira o anel de vedação no ponto em
que o tampão cego deve ser removido.

* Retire o tampão cego com um movi-

PT-BR

mento lateral.

3

Primeiro passe o cabo de dados pela
porca cega do alívio de tensão e depois
pela abertura da carcaça.

4

Insira o anel de vedação entre a porca
cega e a abertura da carcaça. Pressio­ne os cabos de dados na condução de
cabos da identação. Em seguida, em­purre a vedação para dentro até a bor­da inferior do alívio de tensão.

63

5

IN (+)

IN (-)

OUT (+)
OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

CAT 5/6/7

*

Conecte o cabo de dados à área de co­municação de dados com uma man­gueira de movimento e fixe a porca de
capa com torque mínimo de 2,5 e máxi­mo de 4 Nm.

WSD (Wired
Shut Down)

IMPORTANTE!

O borne de conexão Push-in WSD na
área de conexão do inversor é forneci­do, por padrão, com uma ponte. A pon­te deve ser removida ao instalar um
dispositivo de gatilho ou uma conexão
WSD.

No primeiro inversor com um dispositivo de gatilho conectado na cadeia WSD, a
chave WSD deve estar na posição 1 (mestre). Em todos os outros inversores, o in­terruptor WSD fica na posição 0 (escravo).

Distância máx. entre dois dispositivos: Máx. 100 m
Número máximo de equipamentos: 28

64

*Contato sem potencial do dispositivo de gatilho (por exemplo, proteção NA cen­tral). Se vários contatos sem potencial forem utilizados em uma rede WSD, eles
devem ser ligados em série.

PT-BR

65

Primeiro comissionamento

1 2

open access point

Setup your PV system in a few minutes.

START INSTALLATION

LOGIN

Log in with your Fronius credentials (email adress
& password) in order to get the most out of the
PV System. Installing a new product does not
require a Login.

Imprint & Contact Terms & ConditionsData Privacy

Fronius Solar.start

Primeiro comis­sionamento do
inversor

Exibição do mo­nitoramento de
sistema Fronius
(pilot)

Ao efetuar o primeiro comissionamento do inversor, vários Setup de configuração
devem ser feitos.

Se o setup for cancelado antes da conclusão, os dados inseridos não serão salvos
e a tela inicial com as instruções de instalação será exibida novamente. Os dados
são armazenados caso haja uma interrupção, por exemplo, uma queda da rede.
Após o restabelecimento da fonte de alimentação, o comissionamento é retoma­do no ponto em que foi interrompido. Se o setup for interrompido, o inversor é
alimentado na rede elétrica com um máximo de 500 W e o LED de operação pis­ca em amarelo.

O setup do país só pode ser configurado no primeiro comissionamento do inver­sor. Caso o setup do país precise ser alterado depois, entre em contato com seu
instalador/suporte técnico.

Para simplificar a exibição, a posição
vertical de instalação do Pilot de im­pressão (visor LED) é mostrada a se­guir horizontalmente.

Instalação com o
aplicativo

O aplicativo „Fronius Solar.start“ é necessário para a instalação. Dependendo do
dispositivo final utilizado para a instalação, o aplicativo está disponível na respec­tiva plataforma.

Começar a instalação no aplicativo.

1

Selecionar o produto para o qual a conexão deve ser estabelecida.

2

3

Abrir o Access Point tocando no sensor 1x abrir → LED de comunicação:
luz azul intermitente.

Siga e complete as instruções de instalação nas áreas individuais.

4

Adicionar componentes do sistema no Solar.web e colocar o sistema fotovol-

5

taico em funcionamento.

66

O assistente de rede e a configuração do produto podem ser realizados de forma

open access point

1

FRONIUS_PILOTxxx

Secured

Password:

12345678

2

192.168.250.181

169.254.0.180

21

open access point

independente. Uma conexão à rede é necessária para os assistentes de instalação
do Solar.web.

PT-BR

Instalação com o
navegador

WLAN:

1

Abrir o Access Point tocando no sensor 1x abrir → LED de comunicação:
luz azul intermitente.

Estabelecer a conexão com o inversor nas configurações de rede (o inversor é

2

exibido com o nome „FRONIUS_PILOT“ e o número de série do dispositivo).
Senha: Inserir 12345678 e confirmar.

3

IMPORTANTE!

Para a inserção de senha no Windows 10, é preciso ativar o link „Conectar
usando uma chave de segurança de rede“ para estabelecer a conexão com a
senha: 12345678 para poder estabelecer a conexão.

Digite o endereço IP 169.254.0.180 na barra de endereço do navegador e

4

confirme. O assistente de instalação é aberto.
Siga o assistente de instalação nas seções individuais e conclua a instalação.

5

Adicione os componentes do sistema no Solar.web e coloque o sistema foto-

6

voltaico em funcionamento.

O assistente de rede e a configuração do produto podem ser realizados de forma
independente. Uma conexão à rede é necessária para os assistentes de instalação
do Solar.web.

Ethernet:

Estabelecer a conexão com o inversor (LAN1) com um cabo de rede (CAT5

1

STP ou superior).

2

Abrir o Access Point tocando no sensor 1x abrir→ LED de comunicação: luz
azul intermitente.

Digite o endereço IP 169.254.0.180 na barra de endereço do navegador e

3

confirme. O assistente de instalação é aberto.
Siga o assistente de instalação nas seções individuais e conclua a instalação.

4

Adicione os componentes do sistema no Solar.web e coloque o sistema foto-

5

voltaico em funcionamento.

67

O assistente de rede e a configuração do produto podem ser realizados de forma
independente. Uma conexão à rede é necessária para os assistentes de instalação
do Solar.web.

68

Desligar e ligar novamente o inversor

PT-BR

Desligar e ligar
novamente o in­versor

Desligue o disjuntor.

1

1.
Comute disjuntor CC para a po-

2.
sição „Desligado”.

Para reiniciar o inversor, execute as
etapas acima na ordem inversa.

69

70

Configurações - Interface do

usuário do inversor

71

72

Configurações de usuário

PT-BR

Registro de
usuário

Selecionar idio­ma

Acesse a interface do usuário do inversor no navegador.

1

Na área do menu „Registrar“ insira o nome de usuário e a senha, ou na área

2

do menu „Usuário“, clique no botão „Registro de Usuário“ e insira o nome de
usuário e senha.

IMPORTANTE!

Dependendo da autorização do usuário, as configurações podem ser feitas nas
áreas de menu individuais.

Na área de menu „Usuário“ clique no botão „Idioma“ e selecione o idioma

1

desejado.

73

Configuração do equipamento

Componentes Use „Adicionar componente+“ para adicionar todos os componentes existentes

ao sistema.

Gerador fotovoltaico

Ative o respectivo gerador fotovoltaico e insira a potência fotovoltaica conectada
no campo correspondente.

Medidor primário

Para uma operação adequada com geradores de energia adicionais, é importante
que o Fronius Smart Meter seja instalado no ponto de alimentação. O inversor e
outros operadores da central elétrica devem ser conectados à rede elétrica
pública por meio do Fronius Smart Meter.
Essa configuração também afeta o comportamento do inversor durante a noite.
Se a função for desativada, o inversor muda para o modo standby (espera) assim
que não houver mais energia fotovoltaica. É exibida a mensagem „Power
low“ (Energia baixa). O inversor é reiniciado assim que houver energia fotovoltaica
suficiente.
Após conectar o medidor, a posição deve ser configurada.
Podem ser instalados vários Fronius Smart Meter no sistema. Deve ser definido
um endereço próprio para cada Smart Meter.
O valor do watt para os medidores do gerador é a soma de todos os medidores. O
valor do watt dos medidores de consumo é a soma de todos os medidores de
consumo.

Ohmpilot

São exibidos todos os Ohmpilot disponíveis no sistema. Selecione o Ohmpilot de­sejado e adicione-o ao sistema com „Adicionar“.

Funções e E / S Gerenciamento de carga

Aqui podem ser selecionados até quatro pinos para o gerenciamento de carga.
Estão disponíveis outras configurações para o gerenciamento de carga no item de
menu Gerenciamento de carga.
Padrão: Pino 1

DESLIGADO – Demand Response Mode (Modo de Resposta à Demanda – DRM)

Aqui é possível ajustar os pinos para controle via DRM:

74

Modo Descrição Informação

PIN

padrão

Editor do opera­dor de rede –
AUS – Demand
Response Mode
(Modo de Res­posta à Demanda

- DRM)

DRM0 O inversor é desconectado

da rede elétrica

REF GEN RG0

COM LOAD CL0

IMPORTANTE!

Se a função Demand Response Mode (Modo de Resposta à Demanda – DRM) es­tiver ativada e nenhum controle DRM estiver conectado, o inversor entra no mo­do standby (espera).

Aqui, é possível inserir um valor para a entrada e para a saída de potência aparen­te, para a configuração para a Austrália.

Relé da rede aberto

DRM0 ocorre no caso de inter­rupção ou curto-circuito nos
cabos REF GEN ou COM LO­AD. Ou caso sejam realizadas
combinações incorretas de
DRM1 – DRM8.

PT-BR

Demand Respon­se Modes (Modo
de Resposta à
Demanda –
DRM)

Inversor „Standby obrigatório“

Aqui é possível configurar um valor para a entrada e a saída da potência aparente
para o setup do país na Austrália.

Quando a função é ativada, a operação de alimentação do inversor é interrompi­da. Isto permite que o inversor seja desligado sem que o módulo de potência e
seus componentes sejam protegidos. Quando o inversor é reiniciado, a função
standby é automaticamente desativada.

„PV 1“ e „PV 2“

Faixa de valo-

Parâmetro

„Modo“ Desligado O MPP-Tracker é desativado.

res Descrição

Auto O inversor utiliza a tensão com a qual é

Fixo O MPP-Tracker utiliza a tensão definida no

possível a potência máxima do MPP-Trac­ker.

„UDC fix“.

75

Faixa de valo-

Parâmetro

„UDC fix“ 80 ‑ 530 V O inversor utiliza a tensão fixa pré-ajusta-

res Descrição

da utilizada no MPP-Tracker.

„Dynamik Peak
Manager“

„Sinal de telecomando“

Sinais de telecomando são sinais enviados pela companhia elétrica para ligar e
desligar cargas controláveis. Dependendo da situação da instalação, os sinais te­lecomandos podem ser atenuados ou amplificados pelo inversor. As configu­rações abaixo podem ser usadas para contrariar isto, se necessário.

Parâmetro

„Redução da in-

fluência“

„Frequência do
sinal de teleco­mando“

„Indutividade
da rede elétri­ca“

Desligado A função foi desativada.

Ligado Toda a cadeia de módulos solares é verifi-

cada quanto ao potencial de otimização e
determina a melhor tensão possível para a
operação de alimentação.

Faixa de valo­res Descrição

Desligado A função foi desativada.

Ligado A função é ativada.

100 ‑ 3000 Hz A frequência especificada pela companhia

elétrica deve ser inserida aqui.

0,00001 ‑ 0,00
5 H

O valor medido no ponto de alimentação
deve ser inserido aqui.

„Medidas contra disparos falsos da unidade de monitoramento de corrente resi­dual“

(quando se usa um disjuntor de corrente residual de 30 mA)

Faixa de valo-

Parâmetro

Desligamento
do inversor an­tes do disparo
do RCD de 30
mA

„Alerta Iso“

Parâmetro

„Alerta Iso“ Desligado O alerta de isolamento está desativado.

res Descrição

0 Nenhuma medida para evitar disparos fal-

sos.

1 O inversor liga a 15 mA antes que ocorra o

disparo do disjuntor de corrente residual.

Faixa de valo­res Descrição

Ligado O aviso de isolamento é ativado.

Um aviso é emitido no caso de uma falha
de isolamento.

76

Parâmetro

Faixa de valo­res Descrição

„Modo de me­dição do isola­mento“

„Valor de limite
para o aviso de
isolamento“

Preciso O monitoramento do isolamento é realiza-

do com a mais alta precisão e a resistência
de isolamento medida é exibida na interfa­ce do usuário do inversor.

Rápido O monitoramento do isolamento é realiza-

do com menos precisão, o que reduz a du­ração da medição do isolamento e o valor
do isolamento não é exibido na interface
do usuário do inversor.

100000 ‑
10000000 Ω

Se este valor de limite não for atingido, a
mensagem de status 1083 é exibida na in­terface do usuário do inversor.

PT-BR

77

Sistema

Geral Configurações gerais

No campo de entrada „Nome do sistema“ digite o nome do sistema (máx. 30

1

caracteres).

„Sincronizar o horário automaticamente“ ativado → Selecione „Área do fuso

2

horário“ e „Localização do fuso horário“. A data e a hora são obtidas a partir
do fuso horário fornecido.

„Sincronizar o horário automaticamente“ desativado → Digite ou selecione

2

„Data“, „Hora“, „Área do fuso horário“ e „Localização do fuso horário“.
Clicar no botão „Salvar“.

3

Atualização Todas as atualizações disponíveis estão listadas na página do produto, bem como

na área „Pesquisa de download“ em www.fronius.com .

Atualização de Firmware

Arraste o arquivo de firmware para o campo „Soltar arquivo aqui“ ou o seleci-

1

one „Selecionar arquivo“.

Assistente de
comissionamen­to

Restauração de
configurações de
fábrica

Registro de
eventos

A atualização é iniciada.

O assistente de comissionamento guiado pode ser consultado aqui.

Todas as configurações

Todos os dados de configuração serão restaurados, exceto o setup do país. Alte­rações no setup do país somente podem ser feitas por pessoal autorizado.

Todas as configurações, exceto rede

Todos os dados de configuração serão restaurados, exceto o setup do país e as
configurações de rede. Alterações no setup do país somente podem ser feitas
por pessoal autorizado.

Eventos atuais

Todos os eventos atuais dos componentes do sistema conectado são exibidos
aqui.

78

IMPORTANTE!

Dependendo do tipo de evento, é necessário confirmar com a „marca de se­leção“ para que seja possível um processamento posterior.

Arquivados

Aqui, são exibidos todos os eventos dos componentes do sistema conectados que
não estão mais disponíveis.

Informação Essa área de menu exibe todas as informações sobre o sistema e as configu-

rações atuais.

Salvar como PDF

Clique no botão „Salvar como PDF“.

1

Selecione as informações com a „marca de seleção“ ao lado das informações

2

individuais ou com a marca de seleção „selecionar tudo“.
Insira o nome do arquivo no campo de entrada e clique no botão „Salvar“.

3

O PDF é criado e exibido.

PT-BR

Gerenciador de
licença

No arquivo de licença, estão registrados os dados de potência e as funções do in­versor. Quando se substitui o inversor, o módulo de potência ou a área de comuni­cação de dados, o arquivo de licença também precisa ser substituído.

Licenciamento – online (recomendado):

Requer uma conexão de internet e uma configuração concluída do Solar.web.

Concluir os serviços de instalação (consulte o capítulo Primeiro comissiona-

1

mento na página 66).

Estabelecer conexão com a interface de usuário do inversor.

2

Inserir o número de série e o código de verificação (VCode) do equipamento

3

com defeito e do equipamento de substituição. O número de série e o código
de verificação (VCode) estão na placa de identificação do inversor (consulte o
capítulo Avisos de alerta e placa de identificação no equipamento na página

14).

Clique no botão „Iniciar licenciamento online“.

4

Pular os itens de menu Termos de utilização e Configurações de rede com

5

„Continuar“.

A ativação da licença é iniciada.

Licenciamento – Offline:

Não é preciso haver conexão com a internet. No Licenciamento – Offline com co­nexão à internet, o arquivo da licença é carregado automaticamente no inversor e
é exibido o seguinte erro: „A licença já foi instalada e o assistente pode ser encer­rado“.

Concluir os serviços de instalação (consulte o capítulo Primeiro comissiona-

1

mento na página 66).

Estabelecer conexão com a interface de usuário do inversor.

2

Inserir o número de série e o código de verificação (VCode) do equipamento

3

com defeito e do equipamento de substituição. O número de série e o código
de verificação (VCode) estão na placa de identificação do inversor (consulte o
capítulo Avisos de alerta e placa de identificação no equipamento na página

14).

Clicar no botão „Iniciar licenciamento offline“.

4

Baixar o arquivo de serviço para o equipamento terminal clicando no botão

5

„Baixar arquivo de serviço“.

Acessar o site licensemanager.solarweb.com e fazer login com nome de

6

usuário e senha.
Arrastar o arquivo de serviço para o campo „Arrastar o arquivo de serviço

7

até aqui ou clicar para efetuar o upload“ ou efetuar o upload do arquivo.

79

Baixar o arquivo de licença gerado para o equipamento terminal através do

8

botão „Baixar arquivo de licença“.
Acessar a interface do usuário do inversor e arrastar o arquivo de licença pa-

9

ra o campo „Salvar aqui o arquivo de licença“ ou selecionar o arquivo através
de „Selecionar arquivo de licença“.

A ativação da licença é iniciada.

Suporte Ativar suporte ao usuário

Clique no botão „Ativar suporte ao usuário“.

1

O suporte ao usuário é ativado.

IMPORTANTE!

O suporte ao usuário somente permite que o Suporte técnico da Fronius faça
ajustes no inversor por meio de uma conexão segura. O acesso é desativado com
o botão „Encerrar acesso do suporte ao usuário“.

Criar Informações de Suporte (para o Suporte Fronius)

Clique no botão „Criar informações de suporte“.

1

O arquivo sdp.cry é baixado automaticamente. Para download manual, clique

2

no botão „Download Support-Info“ (Fazer download da informação de supor­te).

O arquivo sdp.cry é salvo em Downloads.

Ativar manutenção remota

Clique no botão „Ativar manutenção remota“.

1

O acesso à manutenção remota do Suporte Fronius está ativado.

IMPORTANTE!

O acesso à manutenção remota permite que apenas o suporte técnico da Fronius
acesse o inversor por uma conexão segura. Os dados de diagnóstico utilizados
para a resolução de problemas são transferidos. Somente ative o acesso à manu­tenção remota quando solicitado pelo Suporte Fronius.

80

Comunicação

Rede Endereços de servidor para a transmissão de dados

Em caso de utilização de um Firewall para as conexões de saída, os seguintes
protocolos, endereços de servidor e portas precisam ter permissão para que a
transmissão de dados ocorra com sucesso:

Tcp fronius-se-iot.azure-devices.net:8883

-

Tcp fronius-se-iot-telemetry.azure-devices.net:8883

-

Tcp fronius-se-iot-telemetry.azure-devices.net:443

-

Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194)

-

Tcp froniusseiot.blob.core.windows.net:443

-

Tcp provisioning.solarweb.com:443

-

Tcp cure-se.fronius.com:443

-

Ao utilizar os produtos FRITZ!Box, devem ser configurados para que o acesso à
internet seja ilimitado e irrestrito.

LAN:

PT-BR

Inserir o nome do host.

1

Selecione o tipo de conexão „automática“ ou „estática“.

2

No tipo de conexão „estática“, digite o endereço IP, a máscara de sub-rede, o

3

DNS e o gateway.
Clicar no botão „Conectar“.

4

A conexão é estabelecida.

WLAN:

Estabelecer conexão via WPS:

Clicar no botão „Ativar“.

1

Ativar WPS no roteador WLAN (consulte a documentação do roteador

2

WLAN).

A conexão é estabelecida automaticamente.

Selecionar e conectar a rede WLAN:

As redes encontradas são exibidas na lista. Ao clicar no botão de atualização é
realizada uma nova busca por redes WLAN disponíveis. A lista pode ser restringi­da ainda mais com o campo de entrada „Pesquisar a rede“.

Selecionar rede da lista.

1

Selecione o tipo de conexão „automática“ ou „estática“.

2

No tipo de conexão „automática”, digite a senha da WLAN e o nome do host.

3

No tipo de conexão „estática“, digite o endereço IP, a máscara de sub-rede, o

4

DNS e o gateway.
Clicar no botão „Conectar“.

5

81

A conexão é estabelecida.

Ponto de acesso:

O inversor serve como um ponto de acesso. Um PC ou Smart Device conecta-se
diretamente com o inversor. Não é possível se conectar à internet. Nesta área do
menu você pode conceder o „Nome da rede (SSID)“. e a „Chave da rede (PSK)“.
É possível operar uma conexão via WLAN e, ao mesmo tempo, via ponto de aces­so.

Modbus Para utilizar o Modbus TCP ou a conexão ao Fronius Solar.web, cada Tauro deve

ser conectado diretamente à rede por meio de LAN.

Interface RTU Modbus 0/1

Se uma das interfaces RTU Modbus estiver no escravo, os seguintes campos in­formativos estarão disponíveis:

„Taxa de transferência“

A taxa de transferência influencia a velocidade de transmissão entre os compo­nentes isolados conectados no sistema. Ao selecionar a taxa de transferência,
certifique-se de que ela seja igual em envio e recebimento.

„Paridade“

O bit de paridade pode ser usado como controle da paridade. Essa opção é usada
para detectar erros de transmissão. Um bit de paridade pode proteger um deter­minado número de bits. O valor (0 ou 1) do bit de paridade deve ser calculado
pelo transmissor e é verificado no receptor usando o mesmo cálculo. O bit de pa­ridade pode ser calculado para paridade par ou ímpar.

„SunSpec Model Type“ (Tipo de modelo SunSpec)

Dependendo do modelo Sunspec, existem duas configurações diferentes.

float (variação): Inversor SunSpec modelo 111, 112, 113 ou 211, 212, 213.
int + SF: Inversor SunSpec modelo 101, 102, 103 ou 201, 202, 203.

„Endereço do medidor“

„Endereço do inversor“

Escravo como Modbus TCP

Se a função „Escravo como Modbus TCP“ for ativada, os seguintes campos de
entrada estarão disponíveis:

„Porta do Modbus“

Número da porta do TCP que deve ser utilizada para a comunicação do Modbus.

„SunSpec Model Type“ (Tipo de modelo SunSpec)

Dependendo do modelo Sunspec, existem duas configurações diferentes.

82

float (variação): Inversor SunSpec modelo 111, 112, 113 ou 211, 212, 213.
int + SF: Inversor SunSpec modelo 101, 102, 103 ou 201, 202, 203.

„Endereço do medidor“

Controle do inversor pelo Modbus

Se essa opção estiver ativada, o controle do inversor será realizado pelo Modbus.
As seguintes funções pertencem ao controle do inversor:

Ligar / desligar

-

Redução de potência

-

Especificação de um fator de potência constante (Cos Phi)

-

Especificação de uma potência reativa constante

-

PT-BR

Controle remoto

Controle remoto e perfis

O operador da rede/fornecedor de energia pode influenciar a potência de saída
do inversor por meio de controle remoto. Para isso, o pré-requisito é uma co­nexão ativa à Internet do inversor.

Faixa de valo-

Parâmetro

Controle remo-toDesligado O controle remoto do inversor está desati-

Permitir o con­trole remoto
para fins de re­gulamentação
(Técnico)

Permitir con­trole remoto
para usinas vir­tuais (Cliente)

res Descrição

vado.

Ligado O controle remoto do inversor está ativa-

do.

Desativado/
ativado

Desativado/
ativado

A função Permitir controle remoto para

fins de regulação pode ser obrigatória pa-

ra o bom funcionamento do sistema. *)

Se a função Permitir controle remoto para

fins regulatórios estiver habilitada (é ne-

cessário acesso técnico), a função Permitir

controle remoto para centrais virtuais é

automaticamente habilitada e não pode
ser desabilitada. *)

Fronius Solar
API

*) Cloud Control

Uma usina de energia virtual é uma interconexão de vários geradores para formar
uma interconexão. Esta interconexão pode ser controlada através do Cloud Con­trol via Internet. Para isso, é necessária uma conexão ativa com a Internet do in­versor. Os dados do sistema são transmitidos.

O Fronius Solar API é uma interface JSON aberta baseada em Ethernet. Quando
ativado, os equipamentos IOT na rede local podem acessar informações do inver­sor sem a devida autenticação. Por razões de segurança, as interfaces são desati­vadas de fábrica e não devem ser ativadas caso não haja necessidade para uma
aplicação de terceiros (por exemplo, sistema de carregamento de baterias EV, so­luções para casas inteligentes, etc.).

Para o monitoramento, a Fronius recomenda o uso do Fronius Solar.web, que for­nece acesso seguro ao status do inversor e às informações de produção.

Em uma atualização de firmware para a versão 1.14.x, as configurações do Fro­nius Solar API são adotadas.

83

Requisitos de rede e segurança

Setup de países A área de menu „Setup de países“ somente deve ser acessada por instaladores/

técnicos de serviço de empresas especializadas autorizadas. O código de acesso
deve ser solicitado ao contato nacional/internacional da Fronius por meio de um
formulário.

CUIDADO!

Riscos devido a acesso não autorizado.

Parâmetros configurados incorretamente podem influenciar negativamente a re­de elétrica pública e/ou a operação de alimentação da rede do inversor, assim co­mo causar a perda de conformidade com a norma.

Os parâmetros devem ser ajustados apenas por instaladores/técnicos de ser-

▶

viço de empresas especializadas autorizadas.
O código de acesso não pode ser compartilhado com terceiros e/ou pessoas

▶

não autorizadas.

PERIGO!

Perigo devido a análises de falhas não autorizadas e trabalhos de reparo.

Podem ocorrer ferimentos e danos materiais graves.

Análises de falhas e trabalhos de reparo no sistema fotovoltaico só podem

▶

ser realizadas por instaladores/técnicos de serviço de empresas especializa­das autorizadas, de acordo com as normas e diretrizes nacionais.

Limitação de ali­mentação

O setup de países selecionado para o respectivo país contém os parâmetros pré­configurados correspondentes às normas e aos regulamentos nacionais válidos.
Dependendo da condição da rede pública e dos padrões do operador da rede po­de ser necessário ajustar o setup de países selecionado.

CUIDADO!

Risco devido ao parâmetro configurado incorretamente.

Parâmetros configurados incorretamente podem influenciar negativamente a re­de elétrica pública e/ou causar falhas de funcionamento e falhas no inversor, as­sim como causar a perda de conformidade com a norma.

Os parâmetros devem ser ajustados apenas por instaladores/técnicos de ser-

▶

viço de empresas especializadas autorizadas.
Os parâmetros somente podem ser ajustados se solicitado ou autorizado pe-

▶

lo operador da rede.
Os parâmetros somente devem ser ajustados de acordo com as normas e/ou

▶

diretrizes nacionais válidas e especificações do operador da rede.

O operador da rede ou EVU podem prescrever limites de alimentação para um in­versor (por exemplo, máx. 70% de kWp ou máx. 5 kW).
O limite de alimentação considera o autoconsumo antes de reduzir a potência de
um inversor:

84

Para o limite de alimentação, existem duas possibilidades:

Redução simples da potência de um inversor via Fronius Smart Meter

a)

Redução de potência usando um Plant Controller externo

b)

As seguintes fórmulas fornecem orientações sobre a aplicação que pode ser apli­cada:
P

... Potência do inversor n

WRn

0% P

+ 100% P

WR1

+ 100% P

WR2

... ≤ Limite de alimentação → Solução a)

WR3

PT-BR

0% P

+ 100% P

WR1

+ 100% P

WR2

... > Limite de alimentação → Solução b)

WR3

Solução a) - Redução de potência de inversores individuais

As especificações podem ser atendidas se for atingido o limite de alimentação
definido com a redução da potência de um único inversor para ≥ 0%.

Exemplo:
Existem 3 inversores em um sistema: 1 Fronius Tauro 100 kW, 2 Fronius Tauro 50
kW. O limite de alimentação definido no ponto de transferência não deve exce­der 100 kW.

Solução:
O Fronius Tauro pode ser regulado a 0% de potência de saída para atender o li­mite de alimentação. As potências dos outros dois inversores não são reduzidas
e podem ser alimentadas a qualquer momento sem restrições.

Se a redução de potência de um inversor para 0% não for suficiente, deve ser
usada a solução b).

Solução b) - Integração de um Plant Controller

Essa solução é utilizada se as especificações do operador da rede não puderem
ser cumpridas limitando um único inversor ou, se for necessário, um acesso per­manente (por exemplo: desconexão remota). Neste caso, recomenda-se a inte­gração de um PLANT-CONTROLLER.

Gestão de
potência I/O

Uma visão geral técnica detalhada dessa solução pode ser encontrada em
www.fronius.com a palavra-chave „gestão de alimentação“.

Para se beneficiar das vantagens do Fronius Solar.web, além da função de moni­toramento do PLANT-CONTROLLER-SYSTEMS, também pode ser instalado um
Fronius Smart Meter. A integração de um Fronius Smart Meter assegura que os
dados de consumo e de alimentação do sistema fotovoltaico sejam visualizados
no Fronius Solar.web e estejam disponíveis para análise.

Informações gerais

Nesse item de menu são realizadas as configurações relevantes para um opera­dor da rede (EVU). É possível configurar um limite de potência efetiva em % e/ou
um limite de fator de potência.

IMPORTANTE!

Parra configuração desse item de menu é necessário inserir uma senha de ser­viço. As configurações desse menu somente podem ser executadas por especia­listas treinados!

„Modelo de entrada“ (Ocupação das I/Os individuais)
clicar 1x = branco (contato aberto)
clicar 2x = azul (contato fechado)
clicar 3x = cinza (não utilizado)

„Fator de potência (cos φ)“
„ind“ = indutivo
„cap“ = capacitivo

85

„Feedback do operador da rede“

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

100 %

60 %

30 %

0 %

(1)

V+

IN8

IN9

IN10

IN11

quando a regra é ativada, a saída „Feedback do operador da rede“ (recomenda-
se o pino 1) deve ser configurada (por exemplo, para operar um dispositivo de si­nalização).

Para „Import“ (Importar) ou „Export“ (Exportar), o formato de dados *.fpc é su­portado.

Prioridades de controle

Para configurar as prioridades de controle para o receptor do sinal de controle
de ondulação, para o limite de alimentação e para o controle via Modbus.

1 = maior prioridade, 3 = menor prioridade

Esquema de co­nexão – 4 relés

O receptor de sinal de ondulação e os bornes de conexão I/O podem ser conec­tados entre si de acordo com o esquema de conexão.
Para distâncias maiores de 10 m entre o inversor e o receptor de sinal de ondu­lação, é recomendado, no mínimo, um cabo CAT 5 e a blindagem deve ser conec­tada de forma unilateral no borne de conexão Push-in da área de comunicação
de dados (SHIELD).

(1) Receptor de sinal de ondulação com 4 relés para limitação da potência

efetiva.

(2) I/Os da área de comunicação de dados.

86

Utilizar arquivo pré-configurado para a operação com 4 relés:

Baixar o arquivo (.fpc) em Operação com 4 relés para o equipamento termi-

1

nal.
Fazer o upload do arquivo (.fpc) na área do menu „Gestão de potência I/

2

O“ através do botão „Importar“.

Clicar nos botões „Salvar“.

3

As configurações para a operação com 4 relés estão salvas.

Configuração da

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

60

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 3

0 2 4 6 8 10

1 3 5 7 9 11

30

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 4

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control
IO control
IO control
IO control

gestão de
potência I/O - 4
relés

PT-BR

87

Esquema de co-

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

60 %

30 %

0 %

(1)

V+

IN8

IN9

IN10

nexão – 3 relés

O receptor de sinal de ondulação e os bornes de conexão I/O podem ser conec­tados entre si de acordo com o esquema de conexão.
Para distâncias maiores de 10 m entre o inversor e o receptor de sinal de ondu­lação, é recomendado, no mínimo, um cabo CAT 5 e a blindagem deve ser conec­tada de forma unilateral no borne de conexão Push-in da área de comunicação
de dados (SHIELD).

(1) Receptor de sinal de ondulação com 3 relés para limitação da potência

efetiva.

(2) I/Os da área de comunicação de dados.

Utilizar arquivo pré-configurado para a operação com 3 relés:

Baixar o arquivo (.fpc) em Operação com 3 relés para o equipamento termi-

1

nal.
Fazer o upload do arquivo (.fpc) na área do menu „Gestão de potência I/

2

O“ através do botão „Importar“.

Clicar nos botões „Salvar“.

3

As configurações para a operação com 3 relés estão salvas.

88

Configuração da

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

60

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 3

0 2 4 6 8 10

1 3 5 7 9 11

30

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 4

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control
IO control
IO control

None

gestão de
potência I/O - 3
relés

PT-BR

89

Esquema de co-

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

Relais 1

Relais 2

(1)

V+

IN8

IN9

Active Power

100 %

60 %

30 %

0 %

Relais 1

0

1

0

1

Relais 2

0

0

1

1

nexão – 2 relés

O receptor de sinal de ondulação e os bornes de conexão I/O podem ser conec­tados entre si de acordo com o esquema de conexão.
Para distâncias maiores de 10 m entre o inversor e o receptor de sinal de ondu­lação, é recomendado, no mínimo, um cabo CAT 5 e a blindagem deve ser conec­tada de forma unilateral no borne de conexão Push-in da área de comunicação
de dados (SHIELD).

(1) Receptor de sinal de ondulação com 2 relés para limitação da potência

efetiva.

(2) I/Os da área de comunicação de dados.

Utilizar arquivo pré-configurado para a operação com 2 relés:

Baixar o arquivo (.fpc) em Operação com 2 relés para o equipamento termi-

1

nal.
Fazer o upload do arquivo (.fpc) na área do menu „Gestão de potência I/

2

O“ através do botão „Importar“.

Clicar nos botões „Salvar“.

3

As configurações para a operação com 2 relés estão salvas.

90

Configuração da

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

60

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 3

0 2 4 6 8 10

1 3 5 7 9 11

30

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 4

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control
IO control

None

None

gestão de
potência I/O - 2
relés

PT-BR

91

Esquema de co-

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

100 %

(1)

V+

IN8

nexão – 1 relé

O receptor de sinal de ondulação e os bornes de conexão I/O podem ser conec­tados entre si de acordo com o esquema de conexão.
Para distâncias maiores de 10 m entre o inversor e o receptor de sinal de ondu­lação, é recomendado, no mínimo, um cabo CAT 5 e a blindagem deve ser conec­tada de forma unilateral no borne de conexão Push-in da área de comunicação
de dados (SHIELD).

(1) Receptor de sinal de ondulação com 1 relé para limitação da potência efe-

tiva.

(2) I/Os da área de comunicação de dados.

Utilizar arquivo pré-configurado para a operação com 1 relé:

Baixar o arquivo (.fpc) em Operação com 1 relé para o equipamento terminal.

1

Fazer o upload do arquivo (.fpc) na área do menu „Gestão de potência I/

2

O“ através do botão „Importar“.

Clicar nos botões „Salvar“.

3

As configurações para a operação com 1 relé estão salvas.

92

Configuração da

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control

None

None

None

gestão de
potência I/O - 1
relé

PT-BR

93

94

Anexo

95

96

Mensagens de status e solução

PT-BR

Mensagens de
status

1006 - ArcDetected (LED de operação: amarelo intermitente)

Causa:

Solução:

1030 – WSD Open (WSD Aberto) (LED de operação: aceso em vermelho)

Causa:

Solução:

OU:
OU:

Perigo devido a trabalhos realizados de forma incorreta.

Podem ocorrer ferimentos e danos materiais graves.

A instalação e conexão de uma proteção contra sobretensão SPD somente

▶

pode ser realizada pelo pessoal de assistência técnica treinado pela Fronius e
apenas no âmbito das normas técnicas.
Observar as diretrizes de segurança.

▶

Foi detectado um arco voltaico em um ponto específico do sistema
fotovoltaico.

Não é necessária qualquer ação. O modo de operação de alimentação
é automaticamente iniciado novamente após 10 minutos.

Um dos equipamentos conectados na rede WSD teve a transmissão
do sinal interrompida (por exemplo, uma proteção contra sobre­tensão) ou a conexão instalada de fábrica foi retirada e nenhum dis­positivo de gatilho foi instalado.

Quando a proteção contra sobretensão SPD é acionada, o inversor
precisa ser reparado por uma empresa especializada autorizada.

Instalar a conexão de fábrica ou um dispositivo de gatilho.
Configurar a chave WSD (Wired Shut Down) para a posição 1 (WSD

mestre).

PERIGO!

1173 - ArcContinuousFault (LED de operação: acende vermelho)

Causa:

Solução:

OU:

OU:

Perigo devido a componentes danificados do sistema fotovoltaico

Podem ocorrer danos pessoais e materiais graves.

Antes de confirmar o status „1173 - ArcContinuousFault“, todo o sistema

▶

fotovoltaico afetado deve ser verificado quanto a possíveis danos.
Os reparos dos componentes danificados somente devem ser feito por pes-

▶

soal qualificado.

Foi detectado um arco voltaico no sistema fotovoltaico e o número
máximo de interruptores automáticos foi atingido em 24 horas.

Manter o sensor do inversor pressionado durante 3 segundos (no
máximo 6 segundos).

No site do inversor, na área de menu „System“ (Sistema) → „Event

Log“ (Registro de eventos), confirmar o status „1173 - ArcContinu-
ousFault“.

No site do inversor, no menu do usuário „Informações“ confirmar o
status „1173 - ArcContinuousFault“.

CUIDADO!

97

Dados técnicos

Tauro 50-3-D /
50-3-P

Dados de entrada

Tensão máxima de entrada

1000 V

CC

(a 1000 W/m² / -10 °C em operação sem carga)

Tensão de entrada na ligação 200 V

Faixa de tensão Maximum Power Point 400 - 870 V

CC

CC

Número de controladores MPP 3

Corrente máxima de entrada (I

CC máx

FV1 / FV2 / FV3
por cadeia (apenas para a variante D)

) Total

134 A

36 A / 36 A / 72 A

14,5 A / 22 A (30A

fusíveis)

Corrente máxima de entrada curto-circuito 8) To­tal
PV1 / PV2 / PV3

72 A / 72 A / 125 A

20 A / 30 A (30A fusíveis)

240 A

por cadeia (apenas para a variante D)

Potência máxima da área fotovoltaica (P
Total

FV1 / FV2 / FV3

FV máx

)

75 kWp

25 kWp / 25 kWp / 50

kWp

Categoria de sobretensão CC 2

Corrente máx. de retorno do inversor para a área
fotovoltaica

Variante D FV1 / FV2 / FV3

3)

72 / 72 / 125 A

0 / 0 / 0 A

Variante P FV1 / FV2 / FV3

4)

4)

Capacidade máx. do gerador fotovoltaico em re-

10000 nF

lação à terra

Limite do teste de resistência de isolamento entre
o gerador fotovoltaico e a terra (na entrega)

7)

Faixa ajustável de teste de resistência de isola­mento entre o gerador fotovoltaico e a terra

6)

Valor limite e tempo de disparo do monitoramento
súbito da corrente residual (na entrega)

10 - 10000 kΩ

30 / 300 mA / ms
60 / 150 mA / ms

34 kΩ

90 / 40 mA / ms

Valor limite e tempo de disparo do monitoramento

450 / 300 mA / ms

contínuo da corrente residual (na entrega)

Faixa ajustável de monitoramento contínuo de
corrente residual

6)

Repetição cíclica do teste de resistência de isola-

30 - 1000 mA

24 h

mento (na entrega)

Faixa ajustável para a repetição cíclica do teste de
resistência de isolamento

Dados de saída

Área de tensão da rede 180 - 270 V

Tensão nominal da rede

220 VCA | 230 V

CA

-

CA

1)

98

Dados de saída

Potência nominal 50 kW

Potência nominal aparente 50 kVA

Frequência nominal

50 / 60 Hz

1)

Corrente de saída nominal/fase 76 A

PT-BR

Corrente inicial de curto-circuito/fase C

Fator de potência Cos Phi

I

0 - 1 ind./cap.

Acoplamento à rede 3~ NPE 380 / 220 V

3~ NPE 400 / 230 V

76 A

CA
CA

Potência de saída máxima 50 kW

Potência de saída nominal 50 kW

Corrente de saída nominal / fase 75,8 A / 72,5 A

Fator de distorção < 3 %

Categoria de sobretensão - CA 3

Corrente de partida

5)

228 A pico /

26,6 A rms acima de 3,2

ms

Corrente residual máx. de saída por duração 44,7 A / 16,24 ms

Dados gerais

Operação noturna Perda de energia = Consumo

15 W

em espera

Grau de eficiência europeu (400 / 600 / 800 / 870

97,8 / 98,3 / 97,9 / 97,7 %

VCC)

2)

4)

Grau de eficiência máxima 98,5%

Classe de proteção 1

Classe de dispositivo EMC B

Grau de poluição 3

Temperatura ambiente admissível
com opção „Disjuntor CA“ instalada

- 40 °C - +65 °C

-30 °C - +65 °C

Temperatura de armazenamento admissível - 40 °C - +70 °C

Umidade relativa do ar 0 - 100%

Nível da pressão sonora (600 VCC) 68,4 dB(A) (ref. 20 µPA)

Grau de proteção IP65

Dimensões (altura x largura x profundidade) 755 x 1109 x 346 mm

Peso 98 kg

Topologia do inversor não isolado sem transfor-

mador

Dispositivos de proteção

Disjuntor CC integrado

99

Dispositivos de proteção

Princípio de resfriamento ventilação forçada contro-

lada

Unidade de monitoramento de corrente residual integrado

Medição de isolamento CC

integrado

Comportamento de sobrecarga Deslocamento do ponto

operacional

Limitação de energia

Detecção de ilhas ativas Método de mudança de

frequência

AFCI Opcional

WLAN

Faixa de frequência 2412 - 2462 MHz

Canais usados / energia Canal: 1-11 b,g,n HT20

Canal: 3-9 HT40

<18 dBm

Modulação 802.11b: DSSS (1Mbps

DBPSK, 2Mbps DQPSK,

5.5/11Mbps CCK)

802.11g: OFDM (6/9Mbps
BPSK, 12/18Mbps QPSK,

24/36Mbps 16-QAM,

48/54Mbps 64-QAM)

802.11n: OFDM (6.5

BPSK, QPSK, 16-QAM,

64-QAM)

2)

Tauro Eco 50-3­D / 50-3-P

Dados de entrada

Tensão máxima de entrada

1000 V

CC

(a 1000 W/m² / -10 °C em operação sem carga)

Tensão de entrada na ligação 650 V

Faixa de tensão Maximum Power Point 580 - 930 V

CC

CC

Número de controladores MPP 1

Corrente máxima de entrada (I

CC máx

FV1 / FV2
por cadeia (apenas para a variante D)

) Total

87,5 A

75 A / 75 A

14,5 A / 22 A (30A

fusíveis)

Corrente máxima de entrada curto-circuito 8) To­tal
PV1 / PV2

125 A / 125 A

20 A / 30 A (30A fusíveis)

178 A

por cadeia (apenas para a variante D)

Potência máxima da área fotovoltaica (P
Total

PV máx

)

75 kWp

60 kWp / 60 kWp

FV1 / FV2

Categoria de sobretensão CC 2

100
