Fronius Fronius Tauro, Fronius Tauro Eco Operating Instruction [DE]

Operating
Instructions

Fronius Tauro 50-3
Fronius Tauro ECO 50-3
Fronius Tauro ECO 99-3
Fronius Tauro ECO 100-3

Bedienungsanleitung

DE

42,0426,0307,DE 028-23022023

Inhaltsverzeichnis

Sicherheitsvorschriften 6

Erklärung Sicherheitshinweise 6
Allgemeines 6
Umgebungsbedingungen 7
Qualifiziertes Personal 7
Sicherheitsmaßnahmen am Einsatzort 7
Angaben zu Geräuschemissions-Werten 7
EMV-Maßnahmen 7
Datensicherheit 8
Urheberrecht 8
Schutzerdung (PE) 8
Wartung 8

Allgemeine Informationen 9

Gerätebeschreibung 11

Gerätebeschreibung 11
AC Daisy Chain 11
Strangsicherungen 11
Fronius Solar.web 12
Lokale Kommunikation 13

Personen- und Geräteschutz 14

Sicherheit 14
Warnhinweise und Leistungsschild am Gerät 14
WSD (Wired Shut Down) 15
Zentraler NA-Schutz 15
RCMU 15
Überspannungsschutz 16
Überspannungs-Schutzeinrichtung SPD 16
AFCI - Lichtbogen-Erkennung (ArcGuard) 16
Sicherer Zustand 17

Bestimmungsgemäße Verwendung 18

Bestimmungsgemäße Verwendung 18
Bestimmungen für die Photovoltaikanlage 18

Funktionsprinzip 19

Funktionsprinzip 19
Kühlung des Wechselrichters durch Zwangsbelüftung 19
Leistungs-Derating 19

Bedienelemente und Anschlüsse 20

Bedienelemente und Anzeigen 20
PV Anschlüsse - Tauro 50-3-D (direct) 20
PV Anschlüsse - Tauro Eco 50-3-D (direct) 21
PV Anschlüsse - Tauro 50-3-D (30A fuses) 21
PV Anschlüsse - Tauro Eco 50-3-D (30A fuses) 21
PV Anschlüsse - Tauro Eco 99-3-D / 100-3-D (direct, 20 A option) 22
PV Anschlüsse - Tauro Eco 99-3-D / 100-3-D (direct, 30 A option) 22
PV Anschlüsse - pre-combined 22
Option DC-Trenner Verriegelung 23
Montagemöglichkeit für Drittanbieter-Komponenten 23
Datenkommunikations-Bereich im Wechselrichter 23
Datenkommunikations-Bereich 24
Interne schematische Verschaltung der IOs 25
Button-Funktionen und LED Statusanzeige 26

DE

Installation und Inbetriebnahme 29

Allgemeines 31

Kompatibilität von Systemkomponenten 31

Standort-Wahl und Montagelage 32

Standort-Wahl des Wechselrichters 32

3

Montagelage 34

Transport 36

Krantransport 36
Transport mittels Gabelstapler oder Hubwagen 36

Wechselrichter montieren 37

Auswahl des Befestigungsmaterials 37
Abmessungen Montagehalterung 37
Wechselrichter an der Wand montieren 37
Wechselrichter auf Floor Racks montieren 39

Wechselrichter am öffentlichen Netz anschließen (AC-Seite) 40

Netzüberwachung 40
AC-Anschlussbereich 40
Anschluss von Aluminiumkabeln 41
Zulässige Kabel 41
Maximale wechselstromseitige Absicherung 42
Klemmbereich bei V-Klemme umstellen 43
Zusätzliche PE-Einführung für Erdung 43
Sicherheit 44
Wechselrichter öffnen 45
Option AC-Trenner ausschalten 45
Wechselrichter am öffentlichen Netz anschließen - Singlecore 45
Wechselrichter am öffentlichen Netz anschließen - Multicore 46
Wechselrichter am öffentlichen Netz anschließen - Daisy Chain 48
Kabel mit Kabelschuh anschließen 50

PV-Kabel am Wechselrichter anschließen 51

Sicherheit 51
Allgemeines über Solarmodule 52
Zulässige Kabel 52
DC-Absicherung pre-combined 53
Beispiel Sammelbox Fronius Tauro Eco 50-3-P / 99-3-P / 100-3-P 54
Beispiel Sammelbox Fronius Tauro 50-3-P 55
Aufteilung der Solarmodul-Stränge bei der direct-Variante 55
PV-Kabel anschließen - MC4 Stecker 56
MC4 Stecker Abdeckung 56
PV-Kabel anschließen - Pre-combined 57
Kabel mit Kabelschuh anschließen 58
Strangsicherungen tauschen 59
Wechselrichter schließen und einschalten 61

Datenkommunikations-Kabel anschließen 63

Modbus Teilnehmer 63
Zulässige Kabel für den Datenkommunikations-Bereich 63
Mehrere Wechselrichter in einem Netzwerk 64
Datenkommunikations-Kabel verlegen 64
WSD (Wired Shut Down) 66

Erstinbetriebnahme 68

Erst-Inbetriebnahme des Wechselrichters 68
Darstellung Fronius Anlagenüberwachung (Pilot) 68
Installation mit der App 68
Installation mit dem Browser 69

Wechselrichter stromlos schalten und wieder einschalten 71

Wechselrichter stromlos schalten und wieder einschalten 71

Einstellungen - Benutzeroberfläche des Wechselrichters 73

Benutzereinstellungen 75

Benutzeranmeldung 75
Sprache auswählen 75

Gerätekonfiguration 76

Komponenten 76
Funktionen und IOs 76
EVU Editor - AUS - Demand Response Modes (DRM) 77
Demand Response Modes (DRM) 77

4

Wechselrichter 77

System 80

Allgemein 80
Update 80
Inbetriebnahme-Assistent 80
Werkseinstellungen wiederherstellen 80
Event Log 80
Information 81
Lizenzmanager 81
Support 82

Kommunikation 83

Netzwerk 83
Modbus 84
Fernsteuerung 85
Fronius Solar API 85

Sicherheits- und Netzanforderungen 86

Länder-Setup 86
Einspeisebegrenzung 86
I/O-Leistungsmanagement 87
Anschluss-Schema - 4 Relais 88
Einstellungen I/O-Leistungsmanagement - 4 Relais 89
Anschluss-Schema - 3 Relais 90
Einstellungen I/O-Leistungsmanagement - 3 Relais 91
Anschluss-Schema - 2 Relais 92
Einstellungen I/O-Leistungsmanagement - 2 Relais 93
Anschluss-Schema - 1 Relais 94
Einstellungen I/O-Leistungsmanagement - 1 Relais 95

DE

Anhang 97

Statusmeldungen und Behebung 99

Statusmeldungen 99

Technische Daten 100

Tauro 50-3-D / 50-3-P 100
Tauro Eco 50-3-D / 50-3-P 102
Tauro Eco 99-3-D / 99-3-P 104
Tauro Eco 100-3-D / 100-3-P 106
WLAN 109
Erklärung der Fußnoten 109
Integrierter DC-Trenner 109

Berücksichtigte Normen und Richtlinien 111

CE-Kennzeichen 111
WLAN 111
Netzausfall 111

Service, Garantiebedingungen und Entsorgung 112

Fronius SOS 112
Fronius Werksgarantie 112
Entsorgung 112

5

Sicherheitsvorschriften

Erklärung Si­cherheitshinwei­se

WARNUNG!

Bezeichnet eine möglicherweise gefährliche Situation.

Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die

▶

Folge sein.

VORSICHT!

Bezeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun-

▶

gen sowie Sachschäden die Folge sein.

HINWEIS!

Bezeichnet die Möglichkeit beeinträchtigter Arbeitsergebnisse und von
Schäden an der Ausrüstung.

Wenn Sie eines der im Kapitel „Sicherheitsvorschriften“ abgebildeten Symbole
sehen, ist erhöhte Achtsamkeit erforderlich.

Allgemeines Das Gerät ist nach dem Stand der Technik und unter Berücksichtigung der aner-

kannten sicherheitstechnischen Vorgaben gefertigt. Bei Fehlbedienung oder
Missbrauch besteht Gefahr für

Leib und Leben des Bedieners oder Dritte,

-

das Gerät und andere Sachwerte des Betreibers.

-

Alle Personen, die mit der Inbetriebnahme und Instandhaltung des Gerätes zu
tun haben, müssen

entsprechend qualifiziert sein,

-

Kenntnisse im Umgang mit Elektroinstallationen haben und

-

diese Bedienungsanleitung vollständig lesen und genau befolgen.

-

Ergänzend zur Bedienungsanleitung sind die allgemein gültigen sowie die örtli­chen Vorgaben zu Unfallverhütung und Umweltschutz zu beachten.

Alle Sicherheits- und Gefahrenhinweise am Gerät

in lesbarem Zustand halten,

-

nicht beschädigen,

-

nicht entfernen,

-

nicht abdecken, überkleben oder übermalen.

-

Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig
sind. Falls die Schutzeinrichtungen nicht voll funktionstüchtig sind, besteht Ge­fahr für

Leib und Leben des Bedieners oder Dritte,

-

das Gerät und andere Sachwerte des Betreibers.

-

Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des
Geräts von einem autorisierten Fachbetrieb instandsetzen lassen.

Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen.

6

Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind dem Kapitel
„Warnhinweise am Gerät“ der Bedienungsanleitung Ihres Gerätes zu entnehmen.

Störungen, die die Sicherheit beeinträchtigen, vor dem Einschalten des Gerätes
beseitigen.

DE

Umgebungsbe­dingungen

Qualifiziertes
Personal

Betrieb oder Lagerung des Geräts außerhalb des angegebenen Bereichs gilt als
nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Herstel­ler nicht.

Die Service-Informationen in dieser Bedienungsanleitung sind nur für qualifizier­tes Fachpersonal bestimmt. Ein elektrischer Schlag kann tödlich sein. Führen Sie
keine anderen als die in der Dokumentation angeführten Tätigkeiten aus. Das gilt
auch, wenn Sie dafür qualifiziert sind.

Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und ausrei­chend dimensioniert sein. Lose Verbindungen, angeschmorte, beschädigte oder
unterdimensionierte Kabel und Leitungen sofort von einem autorisierten Fachbe­trieb instandsetzen lassen.

Die Instandsetzung darf nur durch einen autorisierten Fachbetrieb erfolgen.

Bei fremdbezogenen Teilen ist nicht gewährleistet, dass diese beanspruchungs­und sicherheitsgerecht konstruiert und gefertigt sind. Nur Original-Ersatzteile
verwenden (gilt auch für Normteile).

Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Umbauten
am Gerät vornehmen.

Bauteile in nicht einwandfreiem Zustand sofort austauschen.

Sicherheits­maßnahmen am
Einsatzort

Angaben zu
Geräuschemissi­ons-Werten

EMV-Maßnah­men

Bei der Installation von Geräten mit Kühlluft-Öffnungen sicherstellen, dass die
Kühlluft ungehindert durch die Luftschlitze ein- und austreten kann. Das Gerät
nur gemäß der am Leistungsschild angegebenen Schutzart betreiben.

Der Schall-Druckpegel des Wechselrichters ist in den Technische Daten angege-
ben.

Die Kühlung des Gerätes erfolgt durch eine elektronische Temperaturregelung so
geräuscharm wie möglich und ist abhängig von der umgesetzten Leistung, der
Umgebungstemperatur, der Verschmutzung des Gerätes u.a.m.

Ein arbeitsplatzbezogener Emissionswert kann für dieses Gerät nicht angegeben
werden, da der tatsächlich auftretende Schall-Druckpegel stark von der Monta­gesituation, der Netzqualität, den umgebenden Wänden und den allgemeinen
Raumeigenschaften abhängig ist.

In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenz­werte Beeinflussungen für das vorgesehene Anwendungsgebiet auftreten (z. B.
wenn störempfindliche Geräte am Aufstellungsort sind, oder wenn der Aufstel­lungsort in der Nähe von Radio- oder Fernsehempfängern ist). In diesem Fall ist
der Betreiber verpflichtet, angemessene Maßnahmen für die Störungsbehebung
zu ergreifen.

7

Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist

der Anwender verantwortlich. Im Falle gelöschter persönlicher Einstellungen
haftet der Hersteller nicht.

Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.

Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.
Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet keiner­lei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hinweise
auf Fehler in der Bedienungsanleitung sind wir dankbar.

Schutzerdung
(PE)

Wartung Die Tauro Wechselrichter sind prinzipiell wartungsfrei. Werden trotzdem War-

Verbindung eines Punktes im Gerät, System oder in der Anlage zur Erde zum
Schutz gegen einen elektrischen Schlag im Fehlerfall. Bei der Installation des
Tauro Wechselrichters ist der PE-Anschluss obligatorisch, da es sich um ein
Gerät der Schutzklasse 1 handelt. Beim Anschluss des PE-Leiters darauf achten,
dass er gegen unbeabsichtigtes Trennen gesichert ist. Alle unter "Wechselrichter
am öffentlichen Netz anschließen (AC-Seite)" aufgeführten Punkte sind zu be­achten, einschließlich der Verwendung von Unterlegscheiben, Schraubensiche­rungen und Muttern mit dem definierten Drehmoment.

Es muss sichergestellt sein, dass bei Verwendung der Zugentlastungen der
Schutzleiter im Falle eines möglichen Ausfalls als Letzter belastet wird. Beim
Anschluss des Schutzleiters sind die durch die jeweiligen nationalen Vorschriften
festgelegten Mindestquerschnitts-Anforderungen zu beachten. Zusätzlich muss
der Mindestquerschnitt des PE-Leiters nach der Produktnorm IEC 62109-1 min­destens die Hälfte der Phasenquerschnitte betragen, da für die Phasen (L1 / L2 /
L3) ein Querschnitt von mindestens 35mm² (50 kW) oder 70mm² (99,99 / 100
kW) verwendet werden muss.

tungsarbeiten am Wechselrichter durchgeführt, wie zum Beispiel Reinigung oder
Austausch von Komponenten, hat dies in Abstimmung mit einem Fronius-ge­schulten Servicetechniker zu erfolgen. Der Hersteller übernimmt keine Haftung
für Schäden, die durch unsachgemäßen Gebrauch entstehen.

8

Allgemeine Informationen

9

10

Gerätebeschreibung

DE

Gerätebeschrei­bung

AC Daisy Chain Mit der Wechselrichtervariante „AC Daisy Chain“ kann die AC-Leitung direkt vom

Der Wechselrichter wandelt den von den Solarmodulen erzeugten Gleichstrom in
Wechselstrom um. Dieser Wechselstrom wird synchron zur Netzspannung in das
öffentliche Stromnetz eingespeist.
Der Wechselrichter wurde ausschließlich für die Anwendung in netzgekoppelten
Photovoltaik-Anlagen entwickelt, eine vom öffentlichen Netz unabhängige
Stromerzeugung ist nicht möglich.

Durch seinen Aufbau und seine Funktionsweise bietet der Wechselrichter bei der
Montage und im Betrieb ein Maximum an Sicherheit.
Der Wechselrichter überwacht automatisch das öffentliche Stromnetz. Bei ab­normen Netzverhältnissen stellt der Wechselrichter den Betrieb sofort ein und
unterbricht die Einspeisung in das Stromnetz (z.B. bei Netzabschaltung, Unter­brechung, etc.).
Die Netzüberwachung erfolgt durch Spannungsüberwachung, Frequenzüberwa­chung und die Überwachung von Inselverhältnissen.

Wechselrichter auf einen weiteren Wechselrichter weitergeleitet werden. Somit
können mehrere Tauro Wechselrichter, bis zu einer Ausgangsleistung von max.
200 kW, schnell miteinander verbunden werden.

Der minimale Kabelquerschnitt ist durch die Sicherung am Netzanschlusspunkt
definiert. Ein größerer Kabelquerschnitt kann jederzeit gewählt werden. Die je­weils gültigen Ländernormen müssen berücksichtigt und angewendet werden.

Strangsicherun­gen

Gilt nur für die Gerätetypen Fronius Tauro 50-3-D / Eco 50-3-D / Eco 99-3-D /
Eco 100-3-D (direct):

Durch die Verwendung von Strangsicherungen im Fronius Tauro werden Solar­module zusätzlich abgesichert.
Ausschlaggebend für die Absicherung der Solarmodule ist der maximale Kurz­schluss-Strom ISC , der maximale Modulrückstrom IR oder die Angabe des maxi-

malen Strangsicherungswertes im Moduldatenblatt des jeweiligen Solarmoduls.

11

Die nationalen Bestimmungen bezüglich Absicherung müssen eingehalten wer-

Eco 50-3-D

Eco 99-3-D / Eco 100-3-D Standard

F1.1 - F2.7

Eco 99-3-D / Eco 100-3-D

Standard

F3.1 - F3.8

50-3-D

F1.1 - F3.7

F3.1-

F3.1+

F3.2-

F3.2+

F3.3-

F3.3+

F3.4-

F3.4+

F3.5-

F3.5+

Eco 50-3-D

30A fuses F1.1 - F2.5

50-3-D / Eco 99-3-D / Eco 100-3-D

30A fuses F1.1 - F3.5

den. Der ausführende Elektroinstallateur ist für die richtige Auswahl der Strang­sicherungen verantwortlich.

Zum Austausch der Strangsicherungen siehe Kapitel Strangsicherungen tau-

schen auf Seite 59.

Fronius So­lar.web

Mit Fronius Solar.web bzw. Fronius Solar.web Premium kann die PV-Anlage vom
Anlagenbesitzer sowie Installateur einfach überwacht und analysiert werden. Der
Wechselrichter übermittelt bei entsprechender Konfiguration die Daten wie z. B.
Leistung, Erträge, Verbrauch und Energiebilanz an Fronius Solar.web. Näher In­formationen unter Solar.web - Monitoring & Analyse.

12

Die Konfiguration erfolgt über den Inbetriebnahme-Assistenten siehe Kapitel In-

stallation mit der App auf Seite 68 oder Installation mit dem Browser auf Seite

69.

Voraussetzungen für die Konfiguration:

Internet-Verbindung (Download: min. 512 kBit/s, Upload: min. 256 kBit/s)*.

-

Benutzerkonto auf solarweb.com.

-

Abgeschlossene Konfiguration über den Inbetriebnahme-Assistenten.

-

* Die Angaben stellen keine absolute Garantie für eine einwandfreie Funkti-

on dar. Hohe Fehlerraten in der Übertragung, Empfangsschwankungen
oder Übertragungsaussetzer können die Datenübertragung negativ beein­flussen. Fronius empfiehlt die Internet-Verbindung nach den Mindestan­forderungen vor Ort zu testen.

DE

Lokale Kommu­nikation

Der Wechselrichter kann über das Multicast DNS-Protokoll (mDNS) gefunden
werden. Es wird empfohlen, den Wechselrichter über den zugewiesenen Hostna­men zu suchen.

Folgende Daten können über mDNS abgerufen werden:

NominalPower

-

Systemname

-

DeviceSerialNumber

-

SoftwareBundleVersion

-

13

Personen- und Geräteschutz

Sicherheit

Warnhinweise
und Leistungs­schild am Gerät

WARNUNG!

Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen

▶

nur von geschultem Fachpersonal ausgeführt werden.
Dieses Dokument lesen und verstehen.

▶

Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere

▶

Sicherheitsvorschriften lesen und verstehen.

WARNUNG!

Gefahr durch elektromagnetische Felder. Während des Betriebs entstehen elek­tromagnetische Felder.

Auswirkungen auf die Gesundheit von Personen, z.B.: Träger von Herzschrittma­chern können die Folge sein.

Nicht über einen längeren Zeitraum näher als 20 cm am Wechselrichter auf-

▶

halten.

Am und im Wechselrichter befinden sich Warnhinweise und Sicherheitssymbole.
Diese Warnhinweise und Sicherheitssymbole dürfen weder entfernt noch über­malt werden. Die Hinweise und Symbole warnen vor Fehlbedienung, woraus
schwerwiegende Personen- und Sachschäden resultieren können.

Symbole am Leistungsschild:

CE-Kennzeichnung - bestätigt das Einhalten der zutreffenden EU­Richtlinien und Verordnungen.

UKCA-Kennzeichnung - bestätigt das Einhalten der zutreffenden
Richtlinien und Verordnungen des Vereinigten Königreichs.

Am Leistungsschild ganz unten wird ei­ne 4-stellige Ziffer (coded production
date) angedruckt, aus der das Produk­tionsdatum berechnet werden kann.
Zieht man von den ersten beiden Zif­fern den Wert 11 ab, erhält man das
Produktionsjahr.
Die letzten beiden Ziffern stehen für
die Kalenderwoche in der das Gerät
produziert wurde.

Beispiel: Wert am Leistungsschild =

3205
32 - 11 = 21 → Produktionsjahr 2021
05 = Kalenderwoche 05

14

WEEE-Kennzeichnung - Elektro- und Elektronik-Altgeräte müssen
gemäß Europäischer Richtlinie und nationalem Recht getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt
werden.

RCM-Kennzeichnung - gemäß den Anforderungen von Australien und
Neuseeland geprüft.

ICASA-Kennzeichnung - gemäß den Anforderungen der Independent
Communications Authority of South Africa geprüft.

CMIM-Kennzeichnung - gemäß den Anforderungen von IMANOR für
Einfuhrvorschriften und die Einhaltung der marokkanischen Normen
geprüft.

Sicherheitssymbole:

Gefahr von schwerwiegenden Personen- und Sachschäden durch Fehl­bedienung.

Beschriebene Funktionen erst anwenden, wenn folgende Dokumente
vollständig gelesen und verstanden wurden:

Diese Bedienungsanleitung.

-

Sämtliche Bedienungsanleitungen der Systemkomponenten der

-

Photovoltaikanlage, insbesondere die Sicherheitsvorschriften.

Gefährliche elektrische Spannung.

DE

WSD (Wired
Shut Down)

Vor dem Öffnen des Geräts Entladezeit der Kondensatoren abwarten!

Text der Warnhinweise:

WARNUNG!

Ein elektrischer Schlag kann tödlich sein. Vor dem Öffnen des Geräts dafür sor­gen, dass Ein- und Ausgangsseite spannungsfrei und isoliert sind.

Die kabelgebundene Abschaltung WSD unterbricht die Netzeinspeisung des
Wechselrichters, wenn die Auslöseeinrichtung (Schalter, z. B. Not-Aus oder Feu­ermelde-Kontakt) aktiviert wurde.

Bei Ausfall eines Wechselrichters (Sekundärgerät) wird dieser überbrückt und
der Betrieb der anderen Wechselrichter bleibt aufrecht. Wenn ein zweiter Wech­selrichter (Sekundärgerät) oder der Wechselrichter (Primärgerät) ausfällt, wird
der Betrieb der gesamten WSD-Kette unterbrochen.

Installation siehe WSD (Wired Shut Down) auf Seite 66.

Zentraler NA­Schutz

RCMU Der Wechselrichter ist mit einer Allstrom-sensitiven Fehlerstrom-Überwa-

Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppel­schalter in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß
VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung
(Schalter) wie im Kapitel "WSD (Wired Shut Down)" beschrieben in die WSD-Ket­te zu integrieren.

chungseinheit (RCMU = Residual Current Monitoring Unit) nach IEC 62109-2 und

15

IEC63112 ausgestattet.
Diese überwacht Fehlerströme vom PV-Modul bis zum AC-Ausgang des Wech­selrichters und trennt bei einem unzulässigen Fehlerstrom den Wechselrichter
vom Netz.

Überspannungs­schutz

Überspannungs­Schutzeinrich­tung SPD

Der Wechselrichter ist DC- und AC-seitig mit einem integrierten Überspan­nungsschutz nach IEC 62109-2 ausgestattet. Der Überspannungsschutz schützt
die Anlage vor Schäden infolge einer Überspannung.

Die Überspannungs-Schutzeinrichtung (Surge Protective Device - SPD)
schützt vor temporären Überspannungen und leitet Stoßströme (z. B.
Blitzschlag) ab. Aufbauend auf ein Gesamt-Blitzschutzkonzept leistet
der SPD einen Beitrag zum Schutz ihrer PV-Systemkomponenten.

Wird die Überspannungs-Schutzeinrichtung ausgelöst, ändert sich die
Farbe des Indikators von grün auf rot (mechanische Anzeige).

Es gibt die Möglichkeit einer digitalen Anzeige, wenn ein SPD ausgelöst
hat. Für die Einstellung dieser Funktion, siehe PDF „SPD Auslösung /
Temporary SPD Triggering“ im Service & Support Bereich auf www.froni­us.com

WICHTIG!

Nach Einstellung der oben beschriebenen Funktion reagiert der Wechselrichter
auch, wenn das 2-polige Signalkabel der Überspannungs-Schutzeinrichtung un­terbrochen oder beschädigt ist.

AFCI - Lichtbo­gen-Erkennung
(ArcGuard)

Optional ab Werk verfügbar.

AFCI (Arc Fault Circuit Interrupter) schützt vor Störlichtbögen und ist im enge­ren Sinne eine Schutzeinrichtung gegen Kontaktfehler. Der AFCI bewertet auf­tretende Störungen im Strom- und Spannungsverlauf mit einer elektronischen
Schaltung und schaltet den Stromkreis bei einem erkannten Kontaktfehler ab.
Überhitzungen an schlechten Kontaktstellen werden somit verhindert und mögli­cherweise Brände vermieden.

WICHTIG!

Aktive Solarmodul-Elektronik kann die Funktion des ArcGuards beeinträchtigen.
Fronius übernimmt keine Garantie für die korrekte Funktion bei Verwendung des
Fronius ArcGuards in Kombination mit aktiver Solarmodul-Elektronik.

VORSICHT!

Gefahr durch fehlerhafte oder unsachgemäße DC-Installation.

Beschädigungsgefahr und in Folge Brandgefahr der PV-Anlage, durch unzulässi­ge thermische Belastungen, die bei einem Lichtbogen auftreten, kann die Folge
sein.

Steckverbindungen auf sachgemäßen Zustand prüfen.

▶

Fehlerhafte Isolierungen sachgemäß in Stand setzen.

▶

Anschlusstätigkeiten gemäß den Angaben durchführen.

▶

16

WICHTIG!

Fronius übernimmt keine Kosten für Produktionsausfälle, Installateurskosten, ...,
die auf Grund eines erkannten Lichtbogens und seinen Folgen entstehen können.

Fronius übernimmt keine Haftung für Schäden, die trotz der integrierten Licht­bogen-Erkennung / Unterbrechung auftreten können ( z. B. durch einen paralle­len Lichtbogen).

Automatische Wiederzuschaltung

Für den Neustart der Lichtbogen-Erkennung sind keine manuellen Schritte er­forderlich, wenn eine Unterbrechungszeit von mindestens 5 Minuten gewährleis­tet ist, bevor der Betrieb fortgesetzt wird.
Bei der fünften Unterbrechung innerhalb eines Zeitraums von 24 Stunden darf
die Lichtbogen-Erkennung nur manuell zurückgesetzt werden, bevor sie sich wie­der zuschaltet. Danach kann die Lichtbogen-Erkennung in den automatischen
Wiederzuschalt-Modus zurückkehren.

DE

Sicherer Zu­stand

Falls eine der folgenden Sicherheitseinrichtungen auslöst, wechselt der Wech­selrichter in einen sicheren Zustand:

WSD

-

Isolationsmessung

-

RCMU und

-

AFCI

-

Im sicheren Zustand speist der Wechselrichter nicht mehr ein und wird durch
Öffnen der AC-Relais vom Netz getrennt.

17

Bestimmungsgemäße Verwendung

Bestimmungs­gemäße Verwen­dung

Bestimmungen
für die Photovol­taikanlage

Der Solar-Wechselrichter ist ausschließlich dazu bestimmt, Gleichstrom von So­larmodulen in Wechselstrom umzuwandeln und diesen in das öffentliche Strom­netz einzuspeisen.
Als nicht bestimmungsgemäß gilt:

eine andere oder darüber hinausgehende Benutzung

-

Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen

-

werden
das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen

-

oder vertrieben werden.

Für hieraus entstehende Schäden haftet der Hersteller nicht. Gewährleistungs­ansprüche erlöschen.

Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise
aus der Bedienungsanleitung.

Der Wechselrichter ist ausschließlich für den Anschluss und den Betrieb mit So­larmodulen ausgelegt.
Eine Anwendung an anderen DC-Generatoren (z.B. Windgeneratoren) ist nicht
zulässig.

Bei Auslegung der Photovoltaikanlage darauf achten, dass alle Komponenten der
Photovoltaikanlage ausschließlich in ihrem zulässigen Betriebsbereich betrieben
werden.

Alle vom Solarmodul-Hersteller empfohlenen Maßnahmen zur dauerhaften Er­haltung der Solarmodul-Eigenschaften berücksichtigen.

18

Funktionsprinzip

Funktionsprinzip Der Betrieb des Wechselrichters erfolgt vollautomatisch. Sobald nach Sonnen-

aufgang genug Energie von den Solarmodulen zur Verfügung steht, beginnt der
Wechselrichter mit der Überprüfung der PV-Anlage (Isolationsmessung), sowie
des Netzes (Netzspannung und Netzfrequenz). Sind alle Werte im normativen
Rahmen erfolgt die automatische Aufschaltung auf das Netz und der Einspeise­betrieb.

Der Wechselrichter arbeitet so, dass die maximal mögliche Leistung aus den So­larmodulen entnommen wird. Diese Funktion wird als „Maximum Power Point
Tracking“ (MPPT) bezeichnet. Im Falle einer Verschattung der Solarmodule kann
über die Funktion "Dynamic Peak Manager" weiterhin ein Großteil der lokalen
maximale Leistung (LMPP) der PV-Anlage gewonnen werden.

Sobald nach Einbruch der Dämmerung das Energie-Angebot für eine Netzein­speisung nicht ausreicht, trennt der Wechselrichter die Verbindung der Leis­tungselektronik zum Netz vollständig und stellt den Betrieb ein. Alle Einstellun­gen und gespeicherten Daten bleiben erhalten.

DE

Kühlung des
Wechselrichters
durch Zwangs­belüftung

Leistungs-Dera­ting

Die Kühlung des Wechselrichters erfolgt durch Zwangsbelüftung über tempera­turgesteuerte Lüfter. Die von der Vorderseite angesaugte Luft wird über einen
geschlossenen Kanal durch den AC- und DC-Kühlkörper sowie anschließend di­rekt über die Induktivitäten geleitet und abgeführt.
Der geschlossene Luftleit-Kanal bewirkt, dass der Elektronikbereich nicht mit
der Außenluft in Berührung kommen. Dadurch wird eine Verschmutzung des
Elektronikbereichs weitgehend verhindert.
Die Lüfterdrehzahl und die Temperatur des Wechselrichters werden überwacht.

Die drehzahlgeregelten und kugelgelagerten Lüfter des Wechselrichters bewir­ken:

eine optimale Kühlung des Wechselrichters

-

kühlere Bauteile und somit längere Lebensdauer

-

geringstmöglichen Energieverbrauch

-

hohe Ausgangsleistung auch im oberen Temperaturbereich des Wechselrich-

-

ters

Wenn die Gerätetemperatur des Wechselrichters zu hoch wird, drosselt der
Wechselrichter zum Selbstschutz automatisch die aktuelle Ausgangsleistung.
Ursachen für eine zu hohe Gerätetemperatur können eine hohe Umgebungstem­peratur oder eine nicht ausreichende Wärmeabfuhr sein (z.B. bei Einbau in Con­tainern ohne zureichende Wärmeabfuhr).

Das Leistungs-Derating drosselt die Leistung des Wechselrichters so weit, dass
die Temperatur den zulässigen Wert nicht überschreitet.
Bei Überschreitung einer maximalen Temperatur schaltet der Wechselrichter in
einem sicheren Zustand ab und nimmt erst nach Abkühlung des Gerätes den Ein­speisebetrieb wieder auf.

19

Bedienelemente und Anschlüsse

Bedienelemente
und Anzeigen

(1) DC-Trenner

Löst die elektrische Verbindung
von den Solarmodulen zum
Wechselrichter. Je nach Geräte­typ sind 2 oder 3 DC-Trenner
verbaut.
Die DC-Trenner können mit ei­nem Vorhängeschloss gegen
Einschalten gesichert werden.

(2) Option AC-Trenner

Der Optionale AC-Trenner löst
die Verbindung vom Wechsel­richter zum Netz

(3) Button Funktion

Nähere Infos zum Button Funk­tion siehe Button-Funktionen

und LED Statusanzeige

(4) LED Statusanzeige

Nähere Infos zur LED-Status­anzeige siehe Button-Funktio-

nen und LED Statusanzeige

PV Anschlüsse ­Tauro 50-3-D (di­rect)

20

PV Anschlüsse ­Tauro Eco 50-3­D (direct)

PV Anschlüsse ­Tauro 50-3-D
(30A fuses)

DE

PV Anschlüsse ­Tauro Eco 50-3­D (30A fuses)

21

PV Anschlüsse ­Tauro Eco 99-3­D / 100-3-D (di­rect, 20 A opti­on)

PV Anschlüsse ­Tauro Eco 99-3­D / 100-3-D (di­rect, 30 A opti­on)

PV Anschlüsse ­pre-combined

22

Tauro Eco 50-3-P / 99-3-P / 100-3-P Tauro 50-3-P

Option DC-Tren­ner Verriegelung

Mit der optional erhältlichen DC-Tren­ner Verriegelung kann der Wechsel­richter gegen ungewolltes Ausschalten
verriegelt werden.

DE

Monta­gemöglichkeit
für Drittanbie­ter-Komponen­ten

Datenkommuni­kations-Bereich
im Wechselrich­ter

Oberhalb des DC-Anschlussbereiches
steht Platz für die Montage von Dritt­anbieter-Komponenten zur Verfügung.
Auf der Hutschiene können Kompo­nenten bis zu einer maximalen Breite
von 14,5 cm (8 TE) montiert werden.
Die Komponenten müssen eine Tempe­raturbeständigkeit von ‑40°C bis +85
aufweisen.

Der Datenkommunikations-Bereich (Print Pilot) befindet sich oberhalb der DC­Anschlüsse im Wechselrichter.

23

Datenkommuni­kations-Bereich

Modbus Anschlussklemme Push-in Anschlussklemme für die In-

stallation von Modbus 0, Modbus 1, 12
V und GND (Ground).

Über die Modbus Anschlussklemme
wird die Datenverbindung zu den an­geschlossenen Komponenten herge­stellt. Die Eingänge M0 und M1
können frei gewählt werden. Max. 4
Modbus Teilnehmer pro Eingang siehe
Kapitel Modbus Teilnehmer auf Seite

63.

WSD (Wired Shut Down) Switch Definiert den Wechselrichter als

WSD-Primärgerät oder WSD-Se­kundärgerät.

Position 1: WSD-Primärgerät
Position 0: WSD-Sekundärgerät

Modbus 0 (MB0) Switch Schaltet den Abschlusswiderstand für

Modbus 0 (MB0) ein/aus.

Position 1: Abschlusswiderstand ein
(Werkseinstellung)

Position 0: Abschlusswiderstand aus

Modbus 1 (MB1) Switch Schaltet den Abschlusswiderstand für

Modbus 1 (MB1) ein/aus.

Position 1: Abschlusswiderstand ein
(Werkseinstellung)

Position 0: Abschlusswiderstand aus

Optischer Sensor

Kommunikations-LED

Zur Bedienung des Wechselrichters.
Siehe Kapitel Button-Funktionen und

LED Statusanzeige auf Seite 26.

Zeigt den Zustand der Verbindung
des Wechselrichters an.

24

Betriebs-LED

Zeigt den Betriebszustand des Wech­selrichters an.

LAN 1 Ethernet-Anschluss für die Daten-

kommunikation (z. B. WLAN-Router,
Hausnetzwerk oder für die Inbetrieb­nahme mit einem Laptop siehe Kapitel

Installation mit dem Browser auf Sei-

te 69).

LAN 2 Für zukünftige Funktionen reserviert.

Nur LAN 1 verwenden, um Funkti­onsstörungen zu vermeiden.

WSD Anschlussklemme Push-in Anschlussklemme für die

WSD-Installation. Siehe Kapitel WSD

(Wired Shut Down)“ auf Seite 66.

IOs Anschlussklemme Push-in Anschlussklemme für digitale

Ein-/Ausgänge. Siehe Kapitel Zulässi-

ge Kabel für den Datenkommunikati­ons-Bereich auf Seite 63.

Die Bezeichnungen (RG0, CL0, 1/5,
2/6, 3/7, 4/8) beziehen sich auf die
Funktion Demand Response Mode sie­he Kapitel EVU Editor - AUS - De-

mand Response Modes (DRM) auf Sei-

te 77.

DE

Interne schema­tische Verschal­tung der IOs

Am Pin V+ / GND besteht die Möglichkeit, mit einem externen Netzteil eine
Spannung im Bereich von 12,5 - 24 V (+ max. 20 %) einzuspeisen. Die Ausgänge
IO 0 - 5 können dann mit der eingespeisten externen Spannung betrieben wer­den. Pro Ausgang darf maximal 1 A entnommen werden, wobei insgesamt max.
3 A erlaubt sind. Die Absicherung muss extern erfolgen.

VORSICHT!

Gefahr durch Verpolung an den Anschlussklemmen durch unsachgemäßen An­schluss von externen Netzteilen.

Schwere Sachschäden am Wechselrichter können die Folge sein.

Polarität des externen Netzteils vor dem Anschließen mit einem geeigneten

▶

Messgerät prüfen.
Die Kabel an den Ausgängen V+/GND polrichtig anschließen.

▶

WICHTIG!

Bei Überschreitung der Gesamtleistung (6 W) schaltet der Wechselrichter die
gesamte externe Spannungsversorgung ab.

25

12 V DC

500 mA

V+ V+

GND

IO0

IO1

IN8

IN9

IN10

IN11

IN6

IN7

IO4

IO5

IO2

IO3

GND

(1)

12 V

USB

TYP A

5 V

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

M0-

M0+

M1-

M1+

SHIELD

SHIELD

V+ V+

GND GND

V+

V+

M0+

SHIELD

M1+

GND

M1-

SHIELD

M0-

GND

(1) Strombegrenzung

Ok

Standby

Uncritical Error
(flashing)

Critical Error

Network Error

Connecting
(flashing)

Connected

1x WLAN access point
2x WPS
3-6 sec. Quit Service Message

Button-Funktio­nen und LED
Statusanzeige

Sensor-Funktionen

Über die Betriebs-LED wird
der Zustand des Wechselrich­ters angezeigt. Bei Störungen
sind die einzelnen Schritte im
Fronius Solar.web live App
durchzuführen.

Der optische Sensor wird
durch Berühren mit einem Fin­ger betätigt.

Über die Kommunikations-LED
wird der Status der Verbin­dung angezeigt. Für die Her­stellung der Verbindung sind
die einzelnen Schritte im Fro­nius Solar.web live App durch­zuführen.

1x = WLAN Accesspoint (AP) wird geöffnet.

26

blinkt blau

2x = Wi-Fi Protected Setup (WPS) wird aktiviert.

blinkt grün

3 Sekunden (max. 6 Sekunden) = die Servicemeldung
wird beendet.

leuchtet gelb

LED Statusanzeige

Der Wechselrichter arbeitet störungsfrei.

leuchtet grün

Der Wechselrichter startet.

blinkt grün

Der Wechselrichter befindet sich im Standby, arbeitet

nicht (z. B. keine Einspeisung bei Nacht) oder ist nicht
konfiguriert.

leuchtet gelb

Der Wechselrichter zeigt einen unkritischen Status an.

blinkt gelb

Der Wechselrichter zeigt einen kritischen Status an und

es findet kein Einspeisevorgang statt.

leuchtet rot

Die Netzwerkverbindung wird über WPS hergestellt.

2x = WPS Suchmodus.

DE

blinkt grün

Die Netzwerkverbindung wird über WLAN AP herge-

stellt.
1x = WLAN AP Suchmodus (30 Minuten aktiv).

blinkt blau

Die Netzwerkverbindung ist nicht konfiguriert.

leuchtet gelb

Der Wechselrichter arbeitet störungsfrei, ein Netzwerk-

fehler wird angezeigt.

leuchtet rot

Der Wechselrichter führt eine Aktualisierung durch.

/ blinken blau

27

28

Installation und Inbetriebnahme

29

30

Allgemeines

DE

Kompatibilität
von Systemkom­ponenten

Alle verbauten Komponenten in der PV-Anlage müssen kompatibel sein und die
notwendigen Konfigurationsmöglichkeiten aufweisen. Die verbauten Komponen­ten dürfen die Funktionsweise der PV-Anlage nicht einschränken oder negativ

beeinflussen.

VORSICHT!

Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV­Anlage.

Nicht kompatible Komponenten können den Betrieb und/oder die Funktionswei­se der PV-Anlage einschränken und/oder negativ beeinflussen.

Nur vom Hersteller empfohlene Komponenten in der PV-Anlage installieren.

▶

Vor der Installation die Kompatibilität von nicht ausdrücklich empfohlen

▶

Komponenten mit dem Hersteller abklären.

31

Standort-Wahl und Montagelage

min.

50 cm

min. 50 cm

min.

50 cm

min.

50 cm

-30 °C - +65 °C - Option AC-Disconnect

0 - 100 %

-40 °C - +65 °C

Standort-Wahl
des Wechselrich­ters

Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten:

Installation nur auf festem, nicht brennbarem Untergrund

Max. Umgebungstemperaturen: -40 °C / +65 °C
* mit eingebauter Option AC-Trenner: -30 °C / +65 °C

relative Luftfeuchte: 0 - 100 %

Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen, ab­geschlossenen Raum durch Zwangsbelüftung für eine ausreichende Wärmeab­fuhr sorgen.

Bei Montage des Wechselrichters an Außenwänden von Viehställen, ist vom
Wechselrichter zu Lüftungs- und Gebäudeöffnungen ein Mindestabstand von 2
m in allen Richtungen einzuhalten.

Folgende Untergründe für die Montage sind zulässig:

Wandmontage (Wellblechwände (Montageschienen), Ziegelwände, Be-

-

tonwände oder andere ausreichend tragfähige und nicht brennbare Unter­gründe)
Pole-Mount (Montage mithilfe von Montageschienen, hinter den PV-Modulen

-

direkt auf PV-Aufständerung)
Flachdächer (handelt es sich um ein Foliendach muss darauf geachtet wer-

-

den, dass die Folien den Brandschutzanforderungen entsprechen und dem­entsprechend nicht leicht entflammbar sind. Nationale Vorschriften sind zu
beachten.)
Parkplatzüberdachungen (keine Überkopfmontage)

-

Die DC-Trenner müssen nach der Installation des Wechselrichters immer frei
zugänglich sein.

Der Wechselrichter ist für die Montage im Innenbereich geeig­net.

32

Der Wechselrichter ist für die Montage im Außenbereich geeig­net.

Der Wechselrichter ist auf Grund seiner Schutzart IP 65 un­empfindlich gegen Strahlwasser aus allen Richtungen und kann
auch in feuchten Umgebungen eingesetzt werden.

Der Wechselrichter ist für die Montage im Außenbereich geeig­net.

Um die Erwärmung des Wechselrichters so gering wie möglich
zu halten, ist es besser den Wechselrichter keiner direkten Son­neneinstrahlung aussetzen. Den Wechselrichter an einer
geschützten Position montieren, beispielsweise unterhalb der
Solarmodule, oder unter einem Dachvorsprung.

WICHTIG! Der Wechselrichter darf über einer Seehöhe von
4000 m nicht mehr montiert und betrieben werden.

Den Wechselrichter nicht montieren:

im Einzugsbereich von Ammoniak, ätzenden Dämpfen,

-

Säuren oder Salzen (beispielsweise Düngemittel-Lager­plätze, Lüftungsöffnungen von Viehstallungen, chemische
Anlagen, Gerberei-Anlagen, ...)

DE

Auf Grund von Geräuschentwicklung in bestimmten Betriebszu­ständen den Wechselrichter nicht im unmittelbaren Wohnbe­reich montieren.

Den Wechselrichter nicht montieren in:

Räumen mit erhöhter Unfallgefahr durch Nutztiere (Pferde,

-

Rinder, Schafe, Schweine, ...)
Ställen und angrenzenden Nebenräumen

-

Lager- und Vorratsräumen für Heu, Stroh, Häcksel, Kraftfut-

-

ter, Düngemittel, ...
Lager- und Verarbeitungsräumen für Obst, Gemüse und

-

Weinbauprodukte
Räumen für die Aufbereitung von Körnern, Grünfutter und

-

Futtermitteln

Der Wechselrichter ist staubdicht (IP 65) ausgeführt. In Berei­chen mit starker Staubansammlung können jedoch die
Kühlflächen verstauben und somit die thermische Leis­tungsfähigkeit beeinträchtigen. In diesem Fall ist eine re­gelmäßige Säuberung erforderlich. Eine Montage in Räumen und
Umgebungen mit starker Staubentwicklung ist daher nicht zu
empfehlen.

33

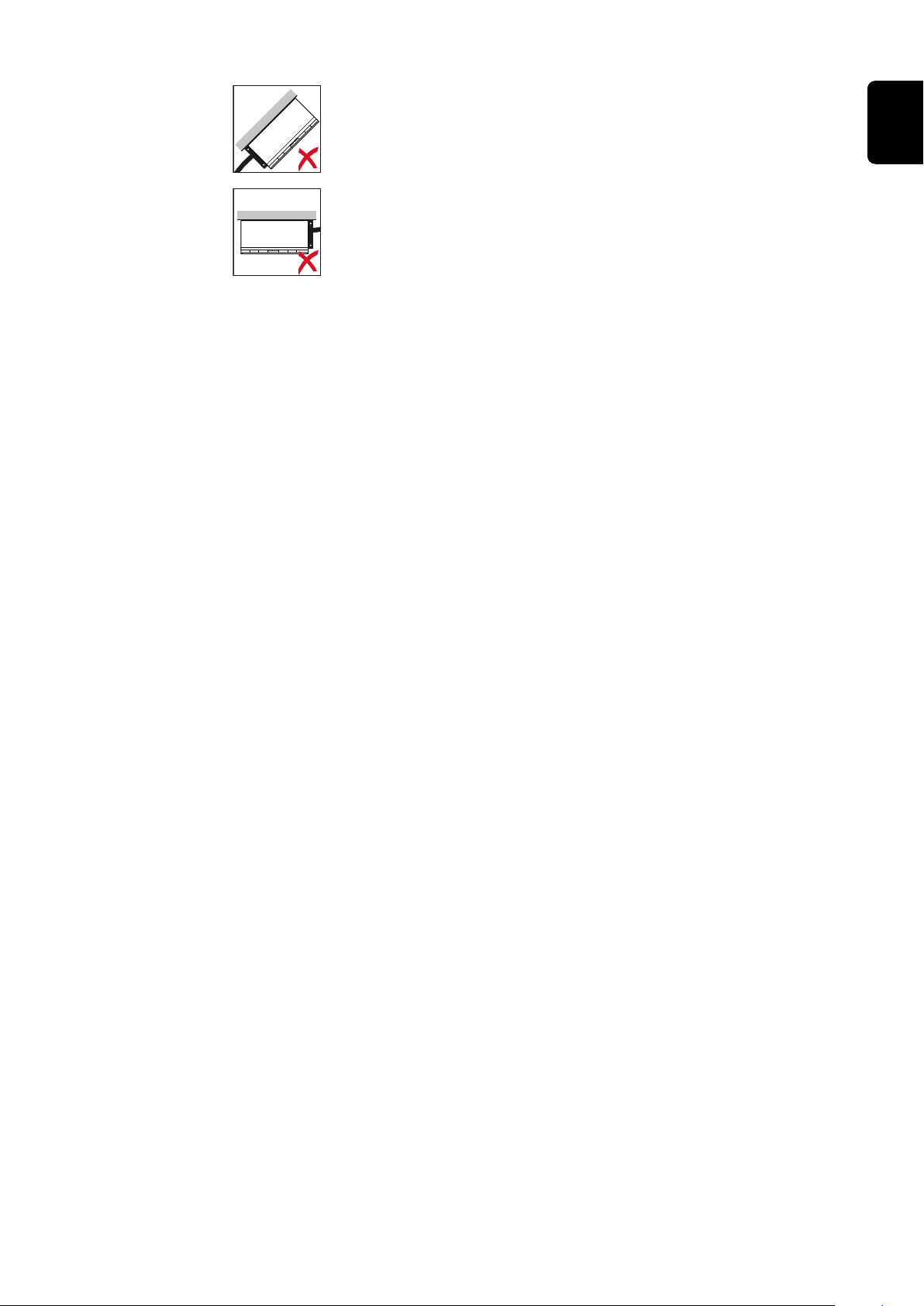

Montagelage

flame-resistant

Der Wechselrichter ist für die senkrechte Montage an einer
senkrechten Wand geeignet. Die optionalen Floor Racks dürfen
bei der senkrechten Montage nicht verwendet werden.

Der Wechselrichter soll bei einer horizontalen Montagelage eine
Mindestneigung von 3° haben, damit Wasser ablaufen kann. Es
wird die Montage der optionalen Floor Racks empfohlen. Die
Floor Racks dürfen nur auf einer Montagelage von 0 - 45° ver­wendet werden.

Der Wechselrichter ist für die Montage auf einer schrägen
Fläche geeignet.

Den Wechselrichter nicht auf einer schrägen Fläche mit den
Anschlüssen nach oben montieren.

Den Wechselrichter nicht in Schräglage an einer senkrechten
Wand oder Säule montieren.

Den Wechselrichter nicht in Horizontallage an einer senkrechten
Wand oder Säule montieren.

Den Wechselrichter nicht mit den Anschlüssen nach oben an ei­ner senkrechten Wand oder Säule montieren.

Den Wechselrichter nicht überhängend mit den Anschlüssen
nach oben montieren.

34

Den Wechselrichter nicht überhängend mit den Anschlüssen
nach unten montieren.

Den Wechselrichter nicht an der Decke montieren.

DE

35

Transport

Krantransport

Transport mit­tels Gabelstap­ler oder Hubwa­gen

WARNUNG!

Gefahr schwerwiegender Personen­und Sachschäden durch umstürzende
oder herabfallende Gegenstände.

Bei Krantransport:

Ketten und Seile nur an den

▶

Aufhängungspunkten einhängen
Ketten und Seile immer an beiden

▶

Aufhängungspunkten einhängen

WARNUNG!

Herabfallende oder umstürzende Geräte können Lebensgefahr bedeuten.

Beim Transport des Wechselrichters mittels Gabelstapler oder Hubwagen

▶

den Wechselrichter gegen Umfallen sichern.
keine ruckartigen Richtungsänderungen, Brems- oder Beschleunigungsaktio-

▶

nen durchführen

36

Wechselrichter montieren

DE

Auswahl des Be­festigungsmate­rials

Abmessungen
Montagehalte­rung

Je nach Untergrund entsprechende Befestigungsmaterialien verwenden sowie
die Empfehlung der Schraubendimension für die Montagehalterung beachten.
Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verant­wortlich.

Abmessungen der Montagehalterung - alle Angaben in mm.

Wechselrichter
an der Wand
montieren

37

1 2

3

5

4

Die lokalen Bestimmungen zum Heben von
schweren Lasten beachten, oder Gerät mittels
Kran an den Kranösen heben

Zur Befestigung des Wechselrichters
an der Montagehalterung, nur die im
Lieferumfang enthaltenen Schrauben
verwenden.

38

Wechselrichter
auf Floor Racks
montieren

1

Die Floor Racks können als optionales
Zubehör bestellt werden.

DE

Das Befestigen des Wechselrichters
auf einer horizontalen Montagefläche
ist nicht zwingend erforderlich, wird
aber empfohlen.
Je nach Untergrund sind unterschiedli­che Dübel und Schrauben für die Bo­denmontage der Floor Racks erforder­lich. Dübel und Schrauben sind daher
nicht im Lieferumfang des Wechsel­richters enthalten. Der Monteur ist für
die richtige Auswahl von passenden
Dübeln und Schrauben selbst verant­wortlich.

Wechselrichter und Floor Racks

2

mit passendem Montagematerial
fest auf einer geeigneten Fläche
montieren

Nicht auf das Gerät steigen!

39

Wechselrichter am öffentlichen Netz anschließen
(AC-Seite)

Netzüberwa­chung

AC-Anschluss­bereich

WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Wider-

stand in den Zuleitungen zu den AC-Anschlüssen so gering wie möglich sein.

WICHTIG! An den V-Klemmen dürfen nur folgende Kabel angeschlossen wer­den:

RE (rund-eindrähtig)

-

RM (rund-mehrdrähtig)

-

SE (sektor-eindrähtig)

-

SM (sektor-mehrdrährig)

-

feinadrige Kabel nur in Verbindung mit Ader-Endhülsen

-

Feinadrige Kabel ohne Ader-Endhülsen dürfen nur mit geeignetem M10 Kabel­schuh an den M10 Gewindebolzen der AC-Anschlüsse angeschlossen werden;
Drehmoment = 18 Nm

Kabeldurchführung Variante „Multicore“

Bei der größeren Durchführung sind
folgende Kabel-Außendurchmesser
möglich:
16 - 27,8 - 36,2 - 44,6 - 53 - 61,4 mm

Bei der kleinen Durchführung (M32
PG-Verschraubung) können Erdungs­kabel von 10 - 25 mm durchgeführt
werden.

40

Kabeldurchführung Variante „Singlecore“

5 Durchführungen M40

Kabeldurchführung Variante „AC Daisy Chain“

Anschluss von
Aluminiumka­beln

10 Durchführungen M32

An den AC-Anschlüssen können auch Aluminiumkabel angeschlossen werden.

HINWEIS!

Beim Anschließen von Aluminiumkabeln:

nationale und internationale Richtlinien zum Anschließen von Aluminiumka-

▶

beln berücksichtigen
Um die Aluminium Litzen vor Oxidation zu schützen, diese mit einem dafür

▶

geeignetem Fett einfetten.
Angaben des Kabelherstellers beachten

▶

DE

Zulässige Kabel Die Temperaturbeständigkeit der AC-Kabel bei der Pre-combined-Variante muss

mindestens 90° C betragen.

Werden Kabel verwendet, die dieser Temperaturanforderung nicht standhalten,
den Schutzschlauch (Artikelnummer: 4,251,050) über die Phasen (L1 / L2 / L3)
und Neutralleiter (N) geben! Die Erdung PE muss nicht mit einem Schutz­schlauch geschützt werden.
Bei der Option AC Daisy Chain müssen alle Phasen und Neutralleiter mit dem
Schutzschlauch geschützt werden. Somit werden bei der Option AC Daisy Chain
zwei Schutzschlauch-Sets benötigt.

AC-Anschlüsse

Je nach Leistungsklasse und Anschlussvariante, ausreichend hohe Kabel-Quer­schnitte wählen!

Leistungsklasse Anschlussvariante Kabelquerschnitt

Tauro 50-3

Tauro Eco 50-3

Singlecore / Multicore

Optional AC-Trenner

Daisy Chain (ohne AC-Trenner)

35 - 240 mm2 *

35 - 240 mm2 *

35 - 240 mm2 *

41

AC-Anschlüsse

Je nach Leistungsklasse und Anschlussvariante, ausreichend hohe Kabel-Quer­schnitte wählen!

Leistungsklasse Anschlussvariante Kabelquerschnitt

Maximale wech­selstromseitige
Absicherung

Singlecore / Multicore

Tauro Eco 99-3

Tauro Eco 100-3

* Der Kabelquerschnitt des Neutralleiters kann auf 25 mm² reduziert werden,
wenn keine lokalen Richtlinien oder Normen etwas anderes fordern.

HINWEIS!

Es gibt keine generelle Anforderung zur Verwendung eines Fehlerstrom­Schutzschalters.

Wenn trotzdem ein Fehlerstrom-Schutzschalter (RCD) verwendet wird, ist ein
Typ B mit einem Auslösestrom von mindestens 1000 mA zu verwenden.

HINWEIS!

Der Wechselrichter darf maximal mit einem Leitungs-Schutzschalter 355 A ver­wendet werden.

Optional AC-Trenner

Daisy Chain (ohne AC-Trenner)

70 - 240 mm2 *

70 - 240 mm2 *

70 - 240 mm2 *

Empfohlener Ausgangs-Überstrom­schutz [A]
für 50 kW Ausgangsleistung

Empfohlener Ausgangs-Überstrom­schutz [A]
für 100 kW Ausgangsleistung
(Beispiel: Daisy Chaining)

Empfohlener Ausgangs-Überstrom­schutz [A]
für 150 kW Ausgangsleistung
(Beispiel: Daisy Chaining)

Empfohlener Ausgangs-Überstrom­schutz [A]
für 200 kW Ausgangsleistung
(Beispiel: Daisy Chaining)

Tauro Eco 99-3-P

Tauro 50-3-D / 50-3-P

Tauro Eco 50-3-D / 50-3-P

80 80 - - - -

160 160 160 160 160 160

250 250 250 250 250 250

355 355 355 355 355 355

Tauro Eco 99-3-D

Tauro Eco 100-3-P

Tauro Eco 100-3-D

42

Klemmbereich
bei V-Klemme
umstellen

Der Klemmbereich der V-Klemme beträgt im Auslieferungszustand 35 - 150
mm². Durch einen einfachen Umbau der V-Klemme kann der Klemmbereich auf
185 - 240 mm² geändert werden.

DE

Zusätzliche PE­Einführung für
Erdung

Auf der rechten Gehäuseseite im unteren Bereich kann eine optionale Bohrung
für eine zusätzliche PE-Einführung gemacht werden.

VORSICHT!

Gefahr durch fehlerhafte oder unsachgemäße Bohrungen.

Verletzungen an Augen und Händen durch herumfliegende Teile und scharfe
Kanten, sowie Schäden am Wechselrichter können die Folge sein.

Beim Bohren eine geeignete Schutzbrille tragen.

▶

Nur einen Stufenbohrer für das Aufbohren verwenden.

▶

Darauf achten, dass im Geräteinneren nichts beschädigt wird (beispielsweise

▶

Anschlussblock).
Durchmesser der Bohrung an den jeweiligen Anschluss anpassen.

▶

Die Bohrungen mit einem geeigneten Werkzeug entgraten.

▶

Bohrreste aus dem Wechselrichter entfernen.

▶

1

43

2

Verschraubung in die Bohrung einset­zen und mit dem vom Hersteller ange­gebenen Drehmoment befestigen.

Die Öffnung muss entsprechend der
Schutzart des Wechselrichters abge­dichtet werden!

Sicherheit

WARNUNG!

Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen.

Ein elektrischer Schlag kann tödlich sein.

Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor

▶

dem Wechselrichter spannungsfrei sind.
Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzes-

▶

sionierten Elektroinstallateur hergestellt werden.

VORSICHT!

Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezo­gene Kabelanschlüsse.

Nicht ordnungsgemäß angezogene Kabelanschlüsse können thermische Schäden
am Wechselrichter verursachen und in Folge zu Bränden führen.

Beim Anschließen von AC- und DC-Kabeln darauf achten, dass alle Kabel

▶

mit dem angegebenen Drehmoment fest an den Anschlüssen des Wechsel­richters angezogen sind.

WICHTIG! Für den PE-Anschluss sind zusätzlich die unter „Sicherheitsvorschrif­ten“ definierten Anforderungen für einen sicheren Anschluss des PE-Leiter zu
beachten

44

Wechselrichter
öffnen

1 2

DE

Option AC-Tren­ner ausschalten

Wechselrichter
am öffentlichen
Netz an­schließen - Sin­glecore

1

Beim Anschließen auf korrekte Reihenfolge der Phasen achten: PE, N, L1, L2 und
L3.

1 2

45

3 4

5 6

Wechselrichter
am öffentlichen
Netz an­schließen - Mul­ticore

7

Beim Anschließen auf korrekte Reihenfolge der Phasen achten: PE, N, L1, L2 und
L3.

46

1 2

3 4

DE

5

6

Mit dem vom Hersteller der Zugentlastung ange­gebenen Drehmoment befestigen. Die Zugent­lastung ist nicht Teil des Lieferumfanges.

47

7 8

Mit dem vom Hersteller angegebenen Drehmo­ment befestigen

9

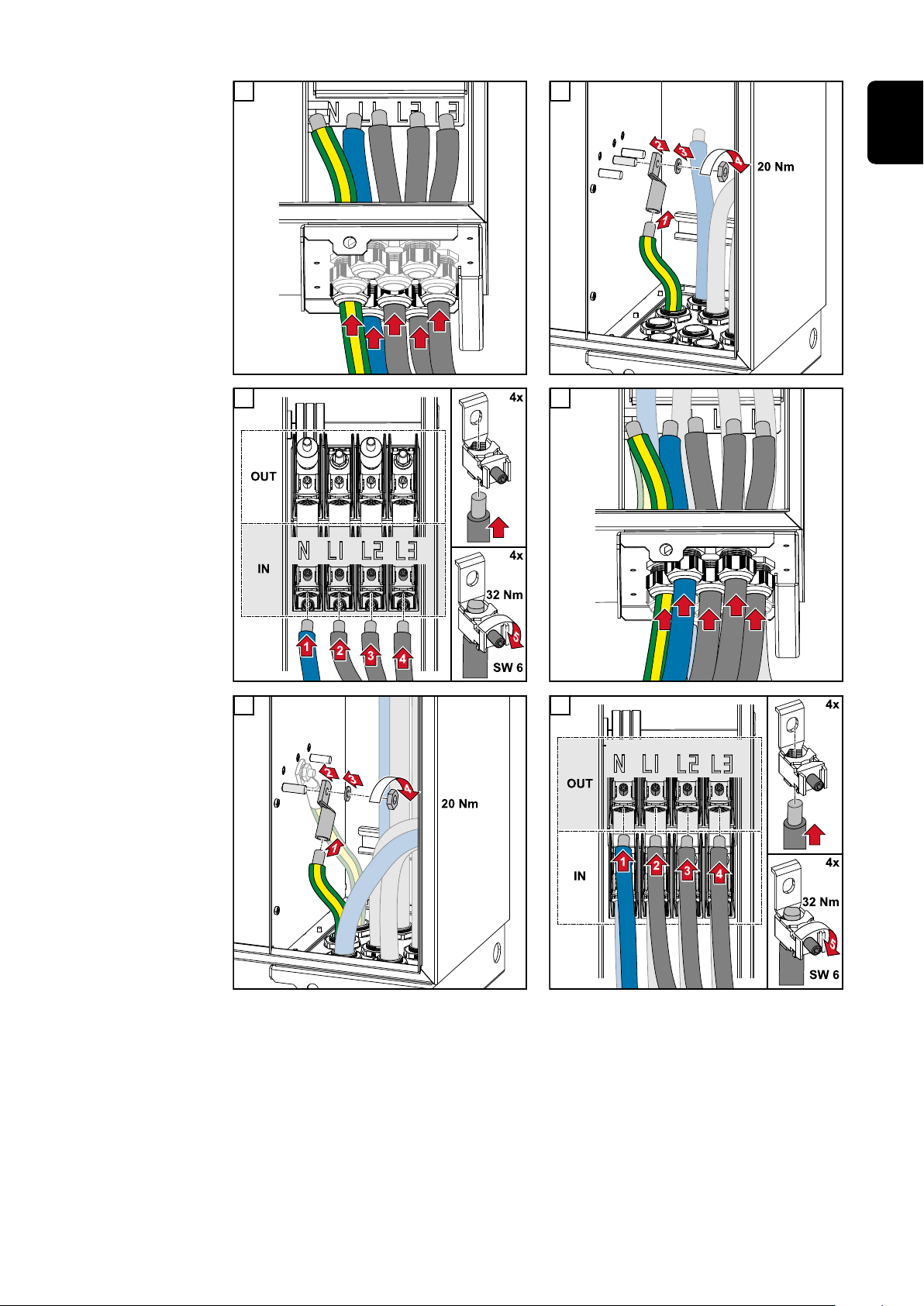

Wechselrichter
am öffentlichen
Netz an­schließen - Daisy
Chain

Beim Anschließen auf korrekte Reihenfolge der Phasen achten: PE, N, L1, L2 und
L3.

1 2

48

3 4

5 6

DE

7 8

49

9 10

Kabel mit Kabel­schuh an­schließen

Alternativ zum Anschließen der Kabel an den V-Klemmen können die Kabel mit
Kabelschuh am M12 Gewindebolzen der Anschlüsse angeschlossen werden.

50

PV-Kabel am Wechselrichter anschließen

DE

Sicherheit

WARNUNG!

Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, welche
Licht ausgesetzt sind.

Ein elektrischer Schlag kann tödlich sein.

Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor

▶

dem Wechselrichter spannungsfrei sind.
Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzes-

▶

sionierten Elektro-Installateur hergestellt werden.

WARNUNG!

Gefahr eines elektrischen Schlages durch nicht ordnungsgemäß angeschlosse­ne Anschlussklemmen / PV Steckverbinder.

Ein elektrischer Schlag kann tödlich sein.

Beim Anschließen der Variante D („direct string“) darauf achten, dass jeder

▶

Pol eines Stranges über den gleichen PV-Eingang geführt wird, z.B.:
‚+ Pol Strang 1‘ am Eingang PV 1.1+ und ‚- Pol Strang 1‘ am Eingang PV 1.1-

WARNUNG!

Gefahr durch DC-Spannung. Auch bei ausgeschalteten DC-Trennern stehen die
Sicherungsprints (100-3-D / 99-3-D) / der Sicherungsprint (50-3-D) und alles
vor den DC-Trennern unter Spannung.

Ein elektrischer Schlag kann tödlich sein.

Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor

▶

dem Wechselrichter spannungsfrei sind.

VORSICHT!

Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezo­gene Anschlussklemmen.

Nicht ordnungsgemäß angezogene Anschlussklemmen können thermische
Schäden am Wechselrichter verursachen und in Folge zu Bränden führen.

Beim Anschließen von AC- und DC-Kabeln darauf achten, dass alle An-

▶

schlussklemmen mit dem angegebenen Drehmoment fest angezogen sind.

VORSICHT!

Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezo­gene Anschlussklemmen.

Nicht ordnungsgemäß angezogene Anschlussklemmen können thermische
Schäden am Wechselrichter verursachen und in Folge zu Bränden führen.

Beim Anschließen von AC- und DC-Kabeln darauf achten, dass alle An-

▶

schlussklemmen mit dem angegebenen Drehmoment fest angezogen sind.

51

VORSICHT!

Beschädigungsgefahr des Wechselrichters durch nicht polrichtig angeschlosse­ne PV-Module.

Nicht polrichtig angeschlossene PV-Module können thermische Schäden am
Wechselrichter verursachen.

Die DC-Leitungen von den PV-Modulen messen und polrichtig am Wechsel-

▶

richter anschließen.

VORSICHT!

Beschädigungsgefahr des Wechselrichters durch Überschreiten des maximalen
Eingangsstroms pro Strang.

Das Überschreiten des maximalen Eingangsstroms pro Strang kann Schäden am
Wechselrichter verursachen.

Den maximalen Eingangsstrom pro Strang für den Wechselrichter laut tech-

▶

nischen Daten einhalten.
Auch bei der Verwendung von Y- oder T-Steckern darf der maximale Ein-

▶

gangsstrom nicht überschritten werden.

Allgemeines
über Solarmodu­le

Für die geeignete Auswahl der Solarmodule und eine möglichst wirtschaftliche
Nutzung des Wechselrichters folgende Punkte beachten:

Die Leerlauf-Spannung der Solarmodule nimmt bei konstanter Sonnenein-

-

strahlung und sinkender Temperatur zu. Die Leerlauf-Spannung darf die
max. zulässige Systemspannung nicht überschreiten. Eine Leerlauf-Span­nung über den angegebenen Werten führt zur Zerstörung des Wechselrich­ters, sämtliche Gewährleistungs-Ansprüche erlöschen.
Temperatur-Koeffizient am Datenblatt der Solarmodule beachten.

-

Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeig-

-

nete Berechnungsprogramme, wie z. B. der Fronius Solar.creator.

WICHTIG!

Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodule aus den
Herstellerangaben ermittelte Spannungswert mit der Realität übereinstimmt.

WICHTIG!

Die am Wechselrichter angeschlosse­nen Solarmodule müssen die Norm
IEC 61730 Class A erfüllen.

WICHTIG!

Solarmodule-Stränge dürfen nicht ge­erdet werden.

Zulässige Kabel Die Temperaturbeständigkeit der DC-Kabel muss mindestens 90° C betragen.

52

DC-Anschlüsse

DC-Absicherung
pre-combined

Je nach Gerätetyp, ausreichend hohe Kabel-Querschnitte wählen!

Leistungsklasse Gerätetyp Kabelquerschnitt

pre-combined

Tauro 50-3 / Eco 50-3 /

Eco 99-3 / Eco 100-3

VORSICHT!

Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß abgesi­cherte PV-Leitungen.

Nicht abgesicherte PV-Leitungen bei der Gerätevariante „pre-combined“ können
zu Schäden am Wechselrichter führen.

PV-Leitungen müssen in einer Sammelbox vor dem Wechselrichter (Variante

▶

„pre-combined) abgesichert werden.

direct

25 - 95 mm

2,5 - 10 mm² (siehe

Datenblatt des Ste-

ckers)

2

DE

53

Beispiel Sam-

PV 1.1 PV 1.2 PV 1.n

* SPD

PV 1

breaker

* DC

PV 2.1 PV 2.2 PV 2.n

* SPD

PV 2

breaker

* DC

PV 1 PV 2

... ...

Combiner Box

GAK

-F1.1.1

-F1.1.2

-F1.2.1

-F1.2.2

-F1.n.1

-F1.n.2

-F2.1.1

-F2.1.2

-F2.2.1

-F2.2.2

-F2.n.1

-F2.n.2

* Fuses

* Fuses

melbox Fronius
Tauro Eco 50-3­P / 99-3-P /
100-3-P

* DC-Sicherung optional je nach Ländernorm / DC-Unterbrecher optional / DC-SPD optional

54

Beispiel Sam-

PV 1.1 PV 1.2 PV 1.n

* SPD

PV 1

breaker

* DC

PV 2.1 PV 2.2 PV 2.n

* SPD

PV 2

breaker

* DC

PV 3.1 PV 3.2 PV 3.n

* SPD

PV 3

breaker

* DC

PV 1 PV 2 PV 3

... ... ...

Combiner Box

GAK

-F1.1.1

-F1.1.2

-F1.2.1

-F1.2.2

-F1.n.1

-F1.n.2

-F2.1.1

-F2.1.2

-F2.2.1

-F2.2.2

-F2.n.1

-F2.n.2

-F3.1.1

-F3.1.2

-F3.2.1

-F3.2.2

-F3.n.1

-F3.n.2

* Fuses

* Fuses

* Fuses

melbox Fronius
Tauro 50-3-P

DE

Aufteilung der
Solarmodul­Stränge bei der
direct-Variante

* DC-Sicherung optional je nach Ländernorm / DC-Unterbrecher optional / DC-SPD optional

Die vorhandenen Solarmodul-Stränge gleichmäßig auf die PV-Eingänge (PV1 /

PV2 / PV3) des Wechselrichters aufteilen.

Zuerst mit den ungeraden Eingängen beginnen und erst danach die geraden
Eingänge auffüllen, um die Leistung möglichst gleichmäßig aufzuteilen und die
Lebensdauer der Sicherungen zu erhöhen, z.B.: (1.1, 2.1, 3.1, 1.3, 2.3...)

55

PV-Kabel an­schließen - MC4
Stecker

1

PV-Kabel von den Solarmodulen an
den MC4 Steckern laut Beschriftung
anschließen

Nicht verwendete MC4 Stecker am
Wechselrichter müssen durch die mit
dem Wechselrichter mitgelieferten
Abdeckkappen verschlossen sein.

MC4 Stecker
Abdeckung

Um die MC4 Stecker zu schützen, kann ein Abdeckblech am Wechselrichter
montiert werden. Das Abdeckblech kann als optionales Zubehör gemeinsam mit
den Floor Racks bestellt werden.

56

PV-Kabel an­schließen - Pre­combined

Solarmodul-Stränge die in einer DC-Sammelbox zusammengeführt werden,
müssen in der DC-Sammelbox, laut jeweils gültiger nationaler Vorschrift, pro
Strang abgesichert werden!

Vor Arbeiten im Anschlussbereichs des Wechselrichters muss

die DC-Spannnung abgeschaltet werden. Dies kann auch in
der DC-Sammelbox geschehen.

1 2

DE

3 4

57

5 6

7 8

Kabel mit Kabel­schuh an­schließen

Alternativ zum Anschließen der Kabel an den V-Klemmen können die Kabel mit
Kabelschuh am M12 Gewindebolzen der Anschlüsse angeschlossen werden.

58

Strangsicherun­gen tauschen

VORSICHT!

Gefahr durch defekte Sicherungen.

Brände können die Folge sein.

Defekte Sicherungen nur durch neue gleichwertige Sicherungen ersetzen.

▶

Defekte Sicherungen nicht durch Bolzen ersetzen.

▶

VORSICHT!

Gefahr durch falsch dimensionierte Strangsicherungen

Falsch dimensionierte Strangsicherungen können Schäden am Wechselrichter an
diesen angeschlossenen Komponenten hervorrufen.
Folgende Strangsicherungen sind bei der -D (direct) - Variante des Fronius Tauro
zu verwenden:

Max. 10 A pro Strang → Verwendung 15 A gPV-Sicherung 1000 V möglich

▶

(Fronius Artikelnummer: 41,0007,0230 - Sicherung 15 1000 F PV 15A)
Max. 14,5 A pro Strang → Verwendung 20 A gPV-Sicherung 1000V erforder-

▶

lich (Fronius Artikelnummer: 41,0007,0233 - Sicherung-HL 20A 1KV flink)
Max. 22 A pro Strang → Verwendung 30 A gPV-Sicherung 1000V erforder-

▶

lich (Fronius Artikelnummer: 41,0007,0241 - Sicherung-HL 30A 1KV flink)

Sicherungen tauschen:
Fronius Tauro 50-3-D Strang 1.1 - 3.7 /
Fronius Tauro 50-3-D (30A fuses) Strang 1.1 - 3.5 /
Fronius Tauro Eco 50-3-D Strang 1.1 - 2.7 /
Tauro Eco 50-3-D (30A fuses) Strang 1.1 - 2.5 /
Fronius Tauro Eco 99 / 100-3-D Strang 1.1 - 2.7 /
Fronius Tauro Eco 99 / 100-3-D (30A fuses) Strang 1.1 - 3.5

Werte prüfen! Defekte Sicherungen nur durch neue gleichwertige Sicherungen
ersetzen.

DE

1

Sicherungen tauschen:
Fronius Tauro Eco 99 / 100-3-D Strang 3.1 - 3.8

59

Werte prüfen! Defekte Sicherungen nur durch neue gleichwertige Sicherungen
ersetzen.

1 2

3 4

5

60

Wechselrichter

OFF

ON

2

2-3x

schließen und
einschalten

1 2

3 4

DE

WARNUNG!

Gefahr durch nicht ordnungsgemäß eingeschaltete DC-Trenner

Schwerwiegende Personen- und Sachschäden können die Folge sein.

Alle vorhanden DC-Trenner auf ON (Ein) schalten, bevor die AC-Verbindung

▶

eingeschaltet wird.
Die DC-Trenner dürfen immer nur gleichzeitig (unmittelbar nacheinander)

▶

betätigt werden.

5

Der WLAN Accesspoint kann mit dem
optischen Sensor geöffnet werden,
siehe Kapitel Button-Funktionen und

LED Statusanzeige auf Seite 26

61

AC~
ON

1

6

62

Datenkommunikations-Kabel anschließen

DE

Modbus Teilneh­mer

Die Eingänge M0 und M1 können frei gewählt werden. An der Modbus Anschluss­klemme können auf den Eingängen M0 und M1 jeweils max. 4 Modbus Teilnehmer
angeschlossen werden.

WICHTIG!

Wird die Funktion „Wechselrichter-Steuerung über Modbus“ im Menübereich

„Kommunikation“ → „Modbus“ aktiviert, sind keine Modbus Teilnehmer möglich.

Daten senden und empfangen ist zum selben Zeitpunkt nicht möglich.

Zulässige Kabel
für den Daten-

An den Anschlussklemmen des Wechselrichters können Kabel mit folgendem
Aufbau angeschlossen werden:

kommunikati­ons-Bereich

Kupfer: rund eindrähtig

-

Kupfer: rund feindrähtig

-

WSD-Anschlüsse mit Push-in Anschlussklemme

Distanz

max.

Abiso-

lierlänge

Eindrähtig Feindrähtig

Feindrähtig

mit Ader-

endhülsen

mit Kragen

Feindrähtig

mit Ader-

endhülsen

ohne Kragen

Kabelemp-

fehlung

100 m

10 mm

0,14 - 1,5

2

mm

0,14 - 1,5

2

mm

Modbus-Anschlüsse mit Push-in Anschlussklemme

Distanz

max.

300 m

Abiso-

lierlänge

10 mm

Eindrähtig Feindrähtig

0,14 - 1,5

2

mm

0,14 - 1,5

2

mm

IO-Anschlüsse mit Push-in Anschlussklemme

Distanz

max.

30 m

Abiso-

lierlänge

10 mm

Eindrähtig Feindrähtig

0,14 - 1,5

2

mm

0,14 - 1,5

2

mm

LAN-Anschlüsse

0,14 - 1 mm

Feindrähtig

mit Ader-

endhülsen

mit Kragen

0,14 - 1 mm

Feindrähtig

mit Ader-

endhülsen

mit Kragen

0,14 - 1 mm

0,14 - 1,5

2

mm

Feindrähtig

mit Ader-

endhülsen

ohne Kragen

0,14 - 1,5

2

mm

Feindrähtig

mit Ader-

endhülsen

ohne Kragen

0,14 - 1,5

2

mm

2

UTP

Kabelemp-

fehlung

min. CAT 5

min. CAT 5

2

STP

Kabelemp-

fehlung

Einzelleiter

2

möglich

Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz
von 100m.

63

Mehrere Wech­selrichter in ei­nem Netzwerk

Die Netzwerkverkabelung der Wechselrichter muss sternförmig erfolgen. Die ma­ximalen Längen und Anforderungen an das Kabel beachten!

Datenkommuni­kations-Kabel
verlegen

Um die Verbindung zu Fronius Solar.web oder Modbus TCP nutzen zu können,
muss jeder Tauro direkt mit dem Netzwerk über LAN verbunden werden.

WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter ein­geführt, folgende Punkte beachten:

Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka-

-

bel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen
und die Datenkommunikations-Kabel einsetzen.
In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden

-

Blindstopfen einsetzen.

Hinweis! Bei fehlenden oder unsachgemäß eingesetzten Blindstopfen kann die
Schutzklasse IP65 nicht gewährleistet werden.

1

Hutmutter der Zugentlastung lösen
und den Dichtungsring mit den Blind­stopfen von der Innenseite des
Gerätes herausdrücken.

64

2

Den Dichtungsring an der Stelle, an
welcher der Blindstopfen entfernt wer­den soll, aufspreizen.

DE

* Den Blindstopfen mit einer

Seitwärtsbewegung herauslösen.

3

Datenkabel zuerst durch die Hutmut­ter der Zugentlastung und danach
durch die Gehäuseöffnung führen.

4

Dichtungsring zwischen der Hutmutter
und der Gehäuseöffnung einsetzen.
Die Datenkabel in die Kabelführung
der Dichtung eindrücken. Danach die
Dichtung bis zur Unterkante der Zug­entlastung hineindrücken.

65

5

IN (+)

IN (-)

OUT (+)
OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

CAT 5/6/7

*

Datenkabel am Datenkommunikations­Bereich mit einer Bewegungsschlaufe
anschließen und die Hutmutter mit
min. 2,5 - max. 4 Nm befestigen.

WSD (Wired
Shut Down)

WICHTIG!

Die Push-in Anschlussklemme WSD im
Anschlussbereich des Wechselrichters,
wird ab Werk standardmäßig mit einer
Überbrückung ausgeliefert. Bei der In­stallation von einer Auslöseeinrichtung
oder einer WSD-Kette muss die
Überbrückung entfernt werden.

Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der
WSD-Kette, muss sich der WSD-Schalter auf Position 1 (Primärgerät) befinden.
Bei allen weiteren Wechselrichtern befindet sich der WSD-Schalter auf Positi­on 0 (Sekundärgerät).

Max. Abstand zwischen zwei Geräten: 100 m
Max. Anzahl der Geräte: 28

66

* Potentialfreier Kontakt der Auslöseeinrichtung (z. B. zentraler NA-Schutz).
Werden mehrere potentialfreie Kontakte in einer WSD-Kette verwendet sind die­se in Serie zu verschalten.

DE

67

Erstinbetriebnahme

1 2

open access point

Setup your PV system in a few minutes.

START INSTALLATION

LOGIN

Log in with your Fronius credentials (email adress
& password) in order to get the most out of the
PV System. Installing a new product does not
require a Login.

Imprint & Contact Terms & ConditionsData Privacy

Fronius Solar.start

Erst-Inbetrieb­nahme des
Wechselrichters

Darstellung Fro­nius Anla­genüberwachung
(Pilot)

Bei der Erst-Inbetriebnahme des Wechselrichters müssen verschiedene Setup­Einstellungen vorgenommen werden.

Wenn das Setup vor der Fertigstellung abgebrochen wird, werden die eingegebe­nen Daten nicht gespeichert und der Start-Bildschirm mit dem Installationsas­sistenten wird erneut angezeigt. Bei einer Unterbrechung durch z. B. Netzausfall
werden die Daten gespeichert. Die Inbetriebnahme wird nach aufrechter Netz­versorgung an der Stelle der Unterbrechung erneut fortgesetzt. Wenn das Setup
unterbrochen wurde, speist der Wechselrichter mit maximal 500 W ins Netz ein
und die Betriebs-LED blinkt gelb.

Das Länder-Setup kann nur bei der Erst-Inbetriebnahme des Wechselrichters
eingestellt werden. Falls das Länder-Setup nachträglich geändert werden muss,
wenden Sie sich an Ihren Installateur / Technischen Support.

Um die Darstellung zu vereinfachen,
wird im folgenden die vertikale Einbau­lage des Prints Pilot (LED-Anzeige) ho­rizontal dargestellt.

Installation mit
der App

Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von
dem Endgerät, mit dem die Installation durchgeführt wird, ist die App auf der je­weiligen Plattform erhältlich.

Installation in der App starten.

1

Produkt auswählen zu dem die Verbindung hergestellt werden soll.

2

3

Den Access Point durch Berühren des Sensors 1x öffnen → Kommunikati­ons-LED blinkt blau.

Dem Installationsassistenten in den einzelnen Bereichen folgen und ab-

4

schließen.

68

Systemkomponenten im Solar.web hinzufügen und die PV-Anlage in Betrieb

open access point

1

FRONIUS_PILOTxxx

Secured

Password:

12345678

2

192.168.250.181

169.254.0.180

21

open access point

5

nehmen.

Der Netzwerkassistent und das Produkt-Setup können unabhängig voneinander
durchgeführt werden. Für den Solar.web Installationsassistenten wird eine Netz­werk-Verbindung benötigt.

DE

Installation mit
dem Browser

WLAN:

1

Den Access Point durch Berühren des Sensors 1x öffnen → Kommunikati­ons-LED blinkt blau.

Die Verbindung zum Wechselrichter in den Netzwerkeinstellungen herstellen

2

(der Wechselrichter wird mit dem Namen „FRONIUS_PILOT“ und der Serien­nummer des Geräts angezeigt).

Passwort: 12345678 eingeben und bestätigen.

3

WICHTIG!

Für die Passwort-Eingabe unter Windows 10 muss zuerst der Link „Verbin­dung stattdessen unter Verwendung eines Netzwerksicherheitsschlüssel“ ak­tiviert werden, um die Verbindung mit dem Passwort: 12345678 herstellen zu
können.

In der Adressleiste des Browsers die IP-Adresse 192.168.250.181 eingeben

4

und bestätigen. Der Installationsassistent wird geöffnet.
Dem Installationsassistenten in den einzelnen Bereichen folgen und die In-

5

stallation abschließen.
Die Systemkomponenten im Solar.web hinzufügen und die PV-Anlage in Be-

6

trieb nehmen.

Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander
durchgeführt werden. Für den Solar.web Installationsassistenten wird eine Netz­werk-Verbindung benötigt.

Ethernet:

Die Verbindung zum Wechselrichter (LAN1) mit einem Netzwerkkabel (CAT5

1

STP oder höher) herstellen.

2

Den Access Point durch Berühren des Sensors 1x öffnen → Kommunikati­ons-LED: blinkt blau.

In der Adressleiste des Browsers die IP-Adresse 169.254.0.180 eingeben und

3

bestätigen. Der Installationsassistent wird geöffnet.

69

Dem Installationsassistenten in den einzelnen Bereichen folgen und die In-

4

stallation abschließen.
Die Systemkomponenten im Solar.web hinzufügen und die PV-Anlage in Be-

5

trieb nehmen.

Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander
durchgeführt werden. Für den Solar.web Installationsassistenten wird eine Netz­werk-Verbindung benötigt.

70

Wechselrichter stromlos schalten und wieder ein­schalten

Wechselrichter
stromlos schal­ten und wieder
einschalten

DE

Den Leitungs-Schutzschalter aus-

1

1.
schalten.
DC-Trenner auf Schalterstellung

2.
„Aus“ schalten.

Für die Wiederinbetriebnahme des
Wechselrichters die zuvor angeführten
Arbeitsschritte in umgekehrter Rei­henfolge ausführen.

71

72

Einstellungen - Benutzer-

oberfläche des Wechselrichters

73

74

Benutzereinstellungen

DE

Benutzeranmel­dung

Sprache
auswählen

Die Benutzeroberfläche des Wechselrichters im Browser aufrufen.

1

Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden,

2

oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ kli-
cken und mit Benutzernamen und Passwort anmelden.

WICHTIG!

Abhängig von der Berechtigung des Benutzers können Einstellungen in den ein­zelnen Menübereichen getätigt werden.

Im Menübereich „Benutzer“ die Schaltfläche „Sprache“ klicken und die

1

gewünschte Sprache auswählen.

75

Gerätekonfiguration

Komponenten Über „Komponente hinzufügen+“ werden alle vorhandenen Komponenten dem

System hinzugefügt.

PV-Generator

Den jeweiligen PV Generator aktivieren und im zugehörigen Feld die angeschlos­sene PV-Leistung eintragen.

Primärzähler

Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern ist es wichtig,
dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Wechselrich­ter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffent­lichen Netz verbunden sein.
Diese Einstellung hat auch Auswirkung auf das Verhalten des Wechselrichters in
der Nacht. Ist die Funktion deaktiviert, schaltet der Wechselrichter in den Stand­by-Betrieb sobald keine PV-Leistung mehr vorhanden ist. Es erscheint die Mel­dung „Power low“. Der Wechselrichter startet wieder, sobald ausreichend PV­Leistung vorhanden ist.
Nach Anschluss des Zählers muss die Position konfiguriert werden.
Es können mehrere Fronius Smart Meter im System verbaut werden. Es muss für
jeden Smart Meter eine eigene Adresse eingestellt werden.
Der Watt-Wert bei Erzeugerzähler ist die Summe aller Erzeugerzähler. Der Watt­Wert bei Verbraucherzähler ist die Summe aller Verbraucherzähler.

Funktionen und
IOs

Ohmpilot

Alle im System verfügbaren Ohmpiloten werden angezeigt. Den gewünschten
Ohmpiloten auswählen und über „Hinzufügen“ dem System hinzufügen.

Lastmanagement

Hier können bis zu vier Pins für das Lastmanagement ausgewählt werden. Weite­re Einstellungen für das Lastmanagement sind im Menüpunkt Lastmanagement
verfügbar.
Default: Pin 1

AUS - Demand Response Mode (DRM)

Hier können die Pins für eine Steuerung via DRM eingestellt werden:

76

Mode Beschreibung Information

De-

fault-

Pin

DE

EVU Editor ­AUS - Demand
Response Modes
(DRM)

DRM0 Wechselrichter trennt sich

vom Netz

REF GEN RG0

COM LOAD CL0

WICHTIG!

Ist die Funktion Demand Response Mode (DRM) aktiviert und keine DRM-Steue­rung angeschlossen, wechselt der Wechselrichter in den Standby-Betrieb.

Hier kann für das Ländersetup Australien ein Wert für die Scheinleistungsauf­nahme und die Scheinleistungsabgabe eingetragen werden.

Netzrelais öffnen

DRM0 tritt bei Unterbrechung
sowie Kurzschluss an REF
GEN oder COM LOAD Leitun­gen ein. Oder bei ungültigen
Kombinationen von DRM1 ­DRM8.

Demand Respon­se Modes (DRM)

Wechselrichter „Standby erzwingen“

Hier kann für das Länder-Setup Australien ein Wert für die Scheinleistungs-Auf­nahme und die Scheinleistungs-Abgabe eingetragen werden.

Bei der Aktivierung der Funktion wird der Einspeise-Betrieb des Wechselrichters
unterbrochen. Dadurch ist ein leistungsloses Abschalten des Wechselrichters
möglich und dessen Komponenten werden geschont. Beim Neustart des Wech­selrichters wird die Standby-Funktion automatisch deaktiviert.

„PV 1“ und „PV 2“

Parameter Wertebereich Beschreibung

„Modus“ Aus Der MPP-Tracker ist deaktiviert.

Auto Der Wechselrichter verwendet die Span-

Fix Der MPP-Tracker verwendet die im „UDC

„UDC fix“ 80 ‑ 530 V Der Wechselrichter verwendet die fix vor-

nung, bei der die max. mögliche Leistung
des MPP-Trackers möglich ist.

fix“ definierte Spannung.

gegebene Spannung, die am MPP-Tracker
verwendet wird.

77

Parameter Wertebereich Beschreibung

„Dynamik Peak
Manager“

„Rundsteuersignal“

Rundsteuersignale sind Signale, die vom Energieunternehmen ausgesendet wer­den, um steuerbare Lasten ein- und auszuschalten. Je nach Installationssituation
kann es zur Dämpfung oder Verstärkung von Rundsteuersignalen durch den
Wechselrichter kommen. Mit den nachstehenden Einstellungen kann bei Bedarf
entgegengewirkt werden.

Parameter Wertebereich Beschreibung

„Reduktion der

Beeinflussung“

„Frequenz des
Rundsteuersi­gnals“

„Netz-Indukti­vität“

Aus Funktion ist deaktiviert.

Ein Der gesamte Solarmodul-Strang wird auf

Optimierungspotential überprüft und er­mittelt die bestmögliche Spannung für
den Einspeise-Betrieb.

Aus Funktion ist deaktiviert.

Ein Funktion ist aktiviert.

100 ‑ 3000 Hz Hier ist der vom Energieunternehmen vor-

gegebene Frequenz einzutragen.

0,00001 ‑ 0,00
5 H

Hier ist der am Einspeisepunkt gemessene
Wert einzutragen.

„Maßnahmen gegen FI/RCMU-Fehlauslösungen“

(bei Verwendung eines 30 mA Fehlerstrom-Schutzschalters)

Parameter Wertebereich Beschreibung

„Wechselrich­ter Abschaltung
vor 30 mA FI­Auslösungen“

„Iso Warnung“

Parameter Wertebereich Beschreibung

„Iso Warnung“ Aus Die Isolationswarnung ist deaktiviert.

„Modus der Iso­lationsmes­sung“

0 Keine Maßnahmen zur Verhinderung von

Fehlauslösungen.

1 Der Wechselrichter schaltet bei 15 mA ab,

bevor es zur Auslösung des Fehlerstrom­Schutzschalters kommt.

Ein Die Isolationswarnung ist aktiviert.

Bei einem Isolationsfehler wird eine War­nung ausgegeben.

Genau Die Isolationsüberwachung erfolgt mit

höchster Genauigkeit und der gemessene
Isolationswiderstand wird auf der Benut­zeroberfläche des Wechselrichters ange­zeigt.

78

Schnell Die Isolationsüberwachung wird mit gerin-

gerer Genauigkeit durchgeführt, wodurch
sich die Dauer der Isolationsmessung
verkürzt und der Isolationswert nicht auf
der Benutzeroberfläche des Wechselrich­ters angezeigt wird.

Parameter Wertebereich Beschreibung

„Schwellenwert
für die Isolati­onswarnung“

10 ‑
10 000 kΩ

Bei Unterschreitung dieses Schwellenwer­tes wird auf der Benutzeroberfläche des
Wechselrichters die Statusmeldung 1083
angezeigt.

DE

79

System

Allgemein Allgemeine Einstellungen

Im Eingabefeld „Anlagenname“ den Namen der Anlage eingeben (max. 30

1

Zeichen).

„Uhrzeit automatisch synchronisieren“ aktiviert → „Zeitzone Gebiet“ und

2

„Zeitzone Ort“ auswählen. Datum und Zeit werden von der eingegebenen
Zeitzone übernommen.

„Uhrzeit automatisch synchronisieren“ deaktiviert → „Datum“, „Uhrzeit“,

2

„Zeitzone Gebiet“ und „Zeitzone Ort“ eingeben bzw. auswählen.
Die Schaltfläche „Speichern“ klicken.

3

Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der

„Download Suche“ unter www.fronius.com bereitgestellt.

Firmware Aktualisierung

Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei

1

auswählen“ auswählen.

Update wird gestartet.

Inbetriebnahme­Assistent

Werkseinstellun­gen wiederher­stellen

Event Log Aktuelle Events

Hier kann der geführte Inbetriebnahme-Assistent aufgerufen werden.

Alle Einstellungen

Es werden alle Konfigurationsdaten zurückgesetzt, außer das Länder-Setup.
Änderungen am Länder-Setup dürfen nur durch autorisiertes Personal durch­geführt werden.

Alle Einstellungen ohne Netzwerk

Es werden alle Konfigurationsdaten zurückgesetzt, außer das Länder-Setup und
die Netzwerk-Einstellungen. Änderungen am Länder-Setup dürfen nur von auto­risiertem Personal durchgeführt werden.

Hier werden alle aktuellen Events der verbundenen Systemkomponenten ange­zeigt.

80

WICHTIG!

Abhängig von der Art des Events müssen diese über die Schaltfläche „Häkchen“
bestätigt werden, um weiter verarbeitet werden zu können.

Archived

Hier werden alle Events der verbundenen Systemkomponenten angezeigt, die
nicht mehr vorliegen.

Information In diesem Menübereich werden alle Informationen zum System und die aktuellen

Einstellungen angezeigt.

Als PDF speichern

Die Schaltfläche „Als PDF speichern“ klicken.

1

Die Information mit dem „Häkchen“ neben der Information einzeln oder mit

2

dem Häkchen „Alle auswählen“ auswählen.
Dateinamen in das Eingabefeld eingeben und auf die Schaltfläche „Spei-

3

chern“ klicken.

Das PDF wird erzeugt und angezeigt.

Lizenzmanager In der Lizenzdatei sind die Leistungsdaten sowie der Funktionsumfang des

Wechselrichters hinterlegt. Beim Austausch des Wechselrichters, Leistungsteils
oder Datenkommunikations-Bereichs muss auch die Lizenzdatei ausgetauscht
werden.

Lizenzierung - Online (empfohlen):

Hierfür wird eine Internetverbindung und eine abgeschlossene Konfiguration
vom Solar.web benötigt.

Installationsarbeiten abschließen (siehe Kapitel Erstinbetriebnahme auf Sei-

1

te 68).
Verbindung zu der Benutzeroberfläche des Wechselrichters herstellen.

2

Seriennummer und Verfikationscode (VCode) des defekten sowie Austausch-

3

geräts eingeben. Die Seriennummer und der VCode befinden sich am Leis­tungsschild des Wechselrichters (siehe Kapitel Warnhinweise und Leistungs-

schild am Gerät auf Seite 14).

Die Schaltfläche „Online-Lizenzierung starten“ klicken.

4

Die Menüpunkte Nutzungsbedingungen und Netzwerk-Einstellungen mit

5

„Weiter“ überspringen.

DE

Die Lizenz-Aktivierung wird gestartet.

Lizenzierung - Offline:

Hierfür darf keine Internetverbindung bestehen. Bei der Lizenzierung – Offline
mit aufrechter Internetverbindung wird die Lizenzdatei automatisch auf den
Wechselrichter geladen, daher kommt es beim Hochladen der Lizenzdatei zu fol­gendem Fehler: „die Lizenz wurde bereits installiert und der Wizard kann been­det werden“.

Installationsarbeiten abschließen (siehe Kapitel Erstinbetriebnahme auf Sei-

1

te 68).
Verbindung zu der Benutzeroberfläche des Wechselrichters herstellen.

2

Seriennummer und Verfikationscode (VCode) des defekten sowie Austausch-

3

geräts eingeben. Die Seriennummer und der VCode befinden sich am Leis­tungsschild des Wechselrichters (siehe Kapitel Warnhinweise und Leistungs-

schild am Gerät auf Seite 14).

Die Schaltfläche „Offline-Lizenzierung starten“ klicken.

4

Die Service-Datei mit Klick auf die Schaltfläche „Service-Datei herunterla-

5

den“ auf das Endgerät herunterladen.

Die Webseite licensemanager.solarweb.com aufrufen und mit Benutzerna-

6

men und Passwort anmelden.
Die Service-Datei in das „Service-Datei hierher ziehen oder zum Hochladen

7

anklicken“ Feld ziehen oder hochladen.

81

Die neu generierte Lizenzdatei über die Schaltfläche „Lizenzdatei herunter-

8

laden“ auf das Endgerät herunterladen.

Auf die Benutzeroberfläche des Wechselrichters wechseln und die Lizenzda-

9

tei in das „Lizenzdatei hier ablegen“ Feld ziehen oder über „Lizenzdatei
auswählen“ auswählen.

Die Lizenz-Aktivierung wird gestartet.

Support Support-User aktivieren

Die Schaltfläche „Support-User aktivieren“ klicken.

1

Der Support-User ist aktiviert.

WICHTIG!

Der Support-User ermöglicht ausschließlich dem Fronius Technical Support über
eine gesicherte Verbindung die Möglichkeit, Einstellungen am Wechselrichter
vorzunehmen. Über die Schaltfläche „Support-User Zugang beenden“ wird der
Zugang deaktiviert.

Support-Info erstellen (für Fronius Support)

Die Schaltfläche „Support-Info erstellen“ klicken.

1

Die Datei sdp.cry wird automatisch heruntergeladen. Für den manuellen

2

Download die Schaltfläche „Download Support-Info“ klicken.

Die Datei sdp.cry ist in den Downloads gespeichert.

Fernwartung aktivieren

Die Schaltfläche „Fernwartung aktivieren“ klicken.

1

Der Fernwartungs-Zugang für den Fronius Support ist aktiviert.

WICHTIG!

Der Fernwartungs-Zugang ermöglicht ausschließlich dem Fronius Technical Sup­port, über eine gesicherte Verbindung auf den Wechselrichter zuzugreifen. Dabei
werden Diagnosedaten übermittelt, die zur Problembehandlung herangezogen
werden. Den Fernwartungs-Zugang nur nach Aufforderung durch den Fronius
Support aktivieren.

82

Kommunikation

Netzwerk Server-Adressen für die Datenübertragung

Im Fall der Verwendung einer Firewall für ausgehende Verbindungen müssen die
nachfolgenden Protokolle, Server-Adressen und Ports für die erfolgreiche Da­tenübertragung erlaubt sein:

Tcp fronius-se-iot.azure-devices.net:8883

-

Tcp fronius-se-iot-telemetry.azure-devices.net:8883

-

Tcp fronius-se-iot-telemetry.azure-devices.net:443

-

Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194)

-

Tcp froniusseiot.blob.core.windows.net:443

-

Tcp provisioning.solarweb.com:443

-

Tcp cure-se.fronius.com:443

-

Bei Verwendung von FRITZ!Box-Produkten muss der Internetzugang unbegrenzt
und uneingeschränkt konfiguriert sein.

LAN:

DE

Hostname eingeben.

1

Art der Verbindung „automatisch“ oder „statisch“ auswählen.

2

Bei Verbindungsart „statisch“ - IP-Adresse, Subnetz-Maske, DNS und Gate-

3

way eingeben.
Schaltfläche „Verbinden“ klicken.

4

Die Verbindung wird hergestellt.

WLAN:

Verbindung über WPS herstellen:

Schaltfläche „Aktivieren“ klicken.

1

WPS am WLAN-Router aktivieren (siehe Dokumentation des WLAN-Routers).

2

Die Verbindung wird automatisch hergestellt.

WLAN-Netzwerk auswählen und verbinden:

Die gefundenen Netzwerke werden in der Liste angezeigt. Mit einem Klick auf
den Refresh-Button wird eine erneute Suche nach verfügbaren WLAN-Netz-

werken ausgeführt. Über das Eingabefeld „Netzwerk suchen“ kann die Auswahl-
liste weiter eingeschränkt werden.

Netzwerk aus der Liste auswählen.

1

Art der Verbindung „automatisch“ oder „statisch“ auswählen.

2

Bei Verbindungsart „automatisch“ - WLAN-Passwort und Hostname einge-

3

ben.
Bei Verbindungsart „statisch“ - IP-Adresse, Subnetz-Maske, DNS und Gate-

4

way eingeben.

83

Schaltfläche „Verbinden“ klicken.

5

Die Verbindung wird hergestellt.

Access Point:

Der Wechselrichter dient als Access Point. Ein PC oder Smart Device verbindet
sich direkt mit dem Wechselrichter. Es ist keine Verbindung mit dem Internet
möglich. In diesem Menübereich können „Netzwerk-Name (SSID)“ und „Netz-

werk-Schlüssel (PSK)“ vergeben werden.

Es ist möglich, eine Verbindung über WLAN und über Access Point gleichzeitig
zu betreiben.

Modbus Um die Modbus TCP oder die Verbindung zu Fronius Solar.web nutzen zu

können, muss jeder Tauro direkt mit dem Netzwerk über LAN verbunden werden.

Modbus RTU-Schnittstelle 0 / 1

Wird eine der beiden Modbus RTU Schnittstellen auf Slave gestellt, stehen fol­gende Eingabefelder zur Verfügung:

„Baudrate“

Die Baudrate beeinflusst die Geschwindigkeit der Übertragung zwischen den ein­zelnen im System angeschlossenen Komponenten. Bei der Auswahl der Baudrate
ist darauf zu achten, dass diese auf Sende- und Empfangsseite gleich sind.

„Parität“

Das Paritätsbit kann zur Paritätskontrolle genutzt werden. Diese dient der Erken­nung von Übertragungsfehlern. Ein Paritätsbit kann dabei eine bestimmte Anzahl
von Bits absichern. Der Wert (0 oder 1) des Paritätsbits muss beim Sender be­rechnet werden und wird beim Empfänger mithilfe der gleichen Berechnung
überprüft. Die Berechnung des Paritätsbits kann für gerade oder ungerade Pa­rität erfolgen..

„SunSpec Model Type“

Je nach Sunspec Model gibt es zwei verschiedene Einstellungen.

float: SunSpec Inverter Model 111, 112, 113 bzw. 211, 212, 213.

int + SF: SunSpec Inverter Model 101, 102, 103 bzw. 201, 202, 203.

„Zähleradresse“

„Wechselrichteradresse“

Slave als Modbus TCP

Wird die Funktion „Slave als Modbus TCP“ aktiviert, stehen folgende Eingabefel-
der zur Verfügung:

84

„Modbus-Port“

Nummer des TCP Ports, der für die Modbus-Kommunikation zu verwenden ist.

„SunSpec Model Type“

Je nach Sunspec Model gibt es zwei verschiedene Einstellungen.

float: SunSpec Inverter Model 111, 112, 113 bzw. 211, 212, 213.

int + SF: SunSpec Inverter Model 101, 102, 103 bzw. 201, 202, 203.

„Zähleradresse“

Fernsteuerung

Wechselrichter-Steuerung über Modbus

Wenn diese Option aktiviert ist, erfolgt die Wechselrichter-Steuerung über Mod­bus.
Zur Wechselrichter-Steuerung gehören folgende Funktionen:

Ein / Aus

-

Leistungsreduktion

-

Vorgabe eines konstanten Power Factors (cos Phi)

-

Vorgabe einer konstanten Blindleistung

-

Fernsteuerung und Profile

Der Netzbetreiber / Energieversorger kann mittels Fernsteuerung die Ausgangs­leistung des Wechselrichters beeinflussen. Voraussetzung dafür ist eine aktive
Internetverbindung des Wechselrichters.

Parameter Wertebereich Beschreibung

Fernsteuerung Aus Die Fernsteuerung des Wechselrichters ist

deaktiviert.

Ein Die Fernsteuerung des Wechselrichters ist

aktiviert.

Fernsteuerung
für Regulie­rungszwecke
zulassen (Tech­nician)

Deaktiviert /
Aktiviert

Die Funktion Fernsteuerung für Regulie-

rungszwecke zulassen kann für den ord-

nungsgemäßen Betrieb der Anlage ver­pflichtend sein. *)

DE

Fronius Solar
API

Fernsteuerung
für virtuelle
Kraftwerke zu­lassen (Custo­mer)

*) Cloud Control

Ein virtuelles Kraftwerk ist ein Zusammenschaltung mehrerer Erzeuger zu einem
Verbund. Dieser Verbund kann über die Cloud-Steuerung per Internet gesteuert
werden. Eine aktive Internetverbindung des Wechselrichters ist Voraussetzung
dafür. Es werden Daten der Anlage übermittelt.

Die Fronius Solar API ist eine Ethernet-basierte, offene JSON-Schnittstelle.
Wenn sie aktiviert ist, können IOT-Geräte im lokalen Netzwerk ohne Authentifi­zierung auf Wechselrichter-Informationen zugreifen. Aus Sicherheitsgründen ist
die Schnittstelle ab Werk deaktiviert und sollte nicht aktiviert werden, wenn sie
nicht für eine Anwendung eines Drittanbieters benötigt wird (z. B. EV-Ladegerät,
Smart Home-Lösungen, ...).

Für die Überwachung empfiehlt Fronius, stattdessen Fronius Solar.web zu ver­wenden, das einen sicheren Zugriff auf Wechselrichter-Status und Produktions­informationen bietet.

Deaktiviert /
Aktiviert

Wenn die Funktion Fernsteuerung für Re-

gulierungszwecke zulassen aktiviert ist

(Technician-Zugang erforderlich), ist die
Funktion Fernsteuerung für virtuelle

Kraftwerke zulassen automatisch aktiviert

und kann nicht deaktiviert werden. *)

Bei einem Firmware-Update auf die Version 1.14.x wird die Einstellung der Froni­us Solar API übernommen.

85

Sicherheits- und Netzanforderungen

Länder-Setup Der Menübereich „Länder-Setup“ ist ausschließlich für Installateure/Service-

Techniker von autorisierten Fachbetrieben bestimmt. Der Zugangs-Code muss
beim nationalen/internationalen Ansprechpartner von Fronius mit einem An­tragsformular beantragt werden.

VORSICHT!

Risiko durch unberechtigten Zugriff.

Falsch eingestellte Parameter können das öffentlichen Netz und/oder den Netz­Einspeisebetrieb des Wechselrichters negativ beeinflussen sowie zum Verlust der
Normkonformität führen.

Die Parameter dürfen ausschließlich von Installateuren/Service-Technikern

▶

von autorisierten Fachbetrieben angepasst werden.
Den Zugangs-Code nicht an Dritte und/oder nicht autorisierte Person weiter-

▶

geben.

WARNUNG!

Gefahr durch nicht autorisierte Fehleranalysen und Instandsetzungsarbeiten.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

Fehleranalysen und Instandsetzungsarbeiten an der PV-Anlage dürfen aus-

▶

schließlich von Installateuren/Service-Technikern von autorisierten Fachbe­trieben gemäß den nationalen Normen und Richtlinien durchgeführt werden.

Einspeisebe­grenzung

Das gewählte Länder-Setup für das jeweilige Land beinhaltet voreingestellte Pa­rameter entsprechend der national gültigen Normen und Anforderungen.
Abhängig von örtlichen Netzverhältnissen und den Vorgaben des Netzbetreibers
können Anpassungen am ausgewählten Länder-Setup erforderlich sein.

VORSICHT!

Risiko durch falsch eingestellte Parameter.

Falsch eingestellte Parameter können das öffentlichen Netz negativ beeinflussen
und/oder Funktionsstörungen und Ausfälle am Wechselrichter verursachen so­wie zum Verlust der Normkonformität führen.

Die Parameter dürfen ausschließlich von Installateuren/Service-Technikern

▶

von autorisierten Fachbetrieben angepasst werden.
Die Parameter dürfen nur angepasst werden, wenn der Netzbetreiber dies er-

▶

laubt oder fordert.
Die Parameter nur unter Berücksichtigung der national gültigen Normen

▶

und/oder Richtlinien sowie der Vorgaben des Netzbetreibers anpassen.

EVU oder Netzbetreiber können Einspeisebegrenzungen für einen Wechselrich­ter vorschreiben (z. B. max. 70 % der kWp oder max. 5 kW).
Die Einspeisebegrenzung berücksichtigt dabei den Eigenverbrauch, bevor die
Leistung eines Wechselrichters reduziert wird:

86

Für die Einspeisebegrenzung gibt es zwei Möglichkeiten:

Einfache Leistungsreduzierung eines Wechselrichters durch Fronius Smart

a)

Meter
Leistungsreduzierung durch externen Plant Controller

b)

Folgende Formeln geben eine Hilfestellung, welche Lösung Anwendung finden
kann:
P

... Leistung von Wechselrichter n

WRn

DE

0% P

0% P

+ 100% P

WR1

+ 100% P

WR1

+ 100% P

WR2

+ 100% P

WR2

... ≤ Einspeiselimit → Lösung a)

WR3

... > Einspeiselimit → Lösung b)

WR3

Lösung a) - Leistungsreduzierung eines einzelnen Wechselrichters

Die Vorgaben können erfüllt werden, wenn durch die Leistungsreduzierung eines
einzelnen Wechselrichters auf ≥ 0%, das vorgeschriebene Einspeiselimit erreicht
wird.

Beispiel:
In einem System befinden sich 3 Wechselrichter: 1x Fronius Tauro 100 kW, 2x
Fronius Tauro 50 kW. Das vorgegebene Einspeiselimit am Übergabepunkt darf
100 kW nicht überschreiten.

Lösung:
Der Fronius Tauro kann auf 0% Ausgangsleistung geregelt werden, um das Ein­speiselimit zu erfüllen. Die Leistungen der beiden anderen Wechselrichter wer­den nicht reduziert und können jederzeit uneingeschränkt einspeisen.

Ist die Leistungsreduzierung eines Wechselrichters auf 0% nicht ausreichend, so
muss Lösung b) angewandt werden.

Lösung b) - Integration eines Plant Controllers

Diese Lösung kommt zum Einsatz, falls die Vorgaben des Netzbetreibers durch
die Begrenzung eines einzelnen Wechselrichters nicht erfüllt werden können
oder ein dauerhafter Zugriff (z.B.: Fernabschaltung) gefordert wird. In diesem
Fall wird die Integration eines PLANT-CONTROLLER empfohlen.

I/O-Leistungs­management

Eine detaillierte technische Übersicht zu dieser Lösung ist auf www.fronius.com
mit dem Stichwort „Einspeisemanagement“ zu finden.

Um neben der Monitoring-Funktion des PLANT-CONTROLLER-SYSTEMS auch
von den Vorteilen von Fronius Solar.web zu profitieren, kann zusätzlich ein Froni­us Smart Meter installiert werden. Die Integration eines Fronius Smart Meter
stellt sicher, dass die Verbrauchs- und Einspeisedaten des PV-Systems in Fronius
Solar.web visualisiert werden und zur Analyse bereit stehen.

Allgemeines

In diesem Menüpunkt werden für ein Energieversorgungs-Unternehmen (EVU)
relevante Einstellungen vorgenommen. Eingestellt werden können eine Wirkleis­tungs-Begrenzung in % und/oder eine Leistungsfaktor-Begrenzung.

WICHTIG!

Für Einstellungen im diesem Menüpunkt ist die Eingabe des Service-Passworts
erforderlich. Einstellungen in diesem Menübereich darf nur von geschultem
Fachpersonal durchgeführt werden!

„Eingangsmuster“ (Belegung der einzelnen I/Os)
1 x klicken = weiß (Kontakt offen)
2 x klicken = blau (Kontakt geschlossen)
3 x klicken = grau (Nicht verwendet)

„Leistungsfaktor (cos φ)“
„ind“ = induktiv
„cap“ = kapazitiv

87

„EVU Rückmeldung“

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

100 %

60 %

30 %

0 %

(1)

V+

IN8

IN9

IN10

IN11

bei aktivierter Regel muss der Ausgang „EVU Rückmeldung“ (Pin 1 empfohlen)
konfiguriert werden (z. B. zum Betrieb einer Signaleinrichtung).

Für den „Import“ bzw. „Export“ wird das Datenformat *.fpc unterstützt.

Steuerungsprioritäten

Zum Einstellen der Steuerungsprioritäten für den Rundsteuer-Signalempfänger,
der Einspeisebegrenzung und die Steuerung über Modbus.

1 = höchste Priorität, 3 = niedrigste Priorität

Anschluss-Sche­ma - 4 Relais

Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel­richters können gemäß Anschluss-Schema miteinander verbunden werden.
Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal­empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss
einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs
(SHIELD) angeschlossen werden.

(1) Rundsteuer-Signalempfänger mit 4 Relais, zur Wirkleistungs-Begrenzung.
(2) I/Os des Datenkommunikations-Bereichs.

88

Vorkonfigurierte Datei für den 4 Relais-Betrieb verwenden:

Die Datei (.fpc) unter 4 Relais-Betrieb auf das Endgerät herunterladen.

1

Die Datei (.fpc) im Menübereich „I/O Leistungsmanagement“ über die

2

Schaltfläche „Import“ hochladen.
Die Schaltflächen „Speichern“ klicken.

3

Die Einstellungen für den 4 Relais-Betrieb sind gespeichert.

Einstellungen

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

60

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 3

0 2 4 6 8 10

1 3 5 7 9 11

30

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 4

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control
IO control
IO control
IO control

I/O-Leistungs­management - 4
Relais

DE

89

Anschluss-Sche-

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

60 %

30 %

0 %

(1)

V+

IN8

IN9

IN10

ma - 3 Relais

Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel­richters können gemäß Anschluss-Schema miteinander verbunden werden.
Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal­empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss
einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs
(SHIELD) angeschlossen werden.

(1) Rundsteuer-Signalempfänger mit 3 Relais, zur Wirkleistungs-Begrenzung.
(2) I/Os des Datenkommunikations-Bereichs.

Vorkonfigurierte Datei für den 3 Relais-Betrieb verwenden:

Die Datei (.fpc) unter 3 Relais-Betrieb auf das Endgerät herunterladen.

1

Die Datei (.fpc) im Menübereich „I/O Leistungsmanagement“ über die

2

Schaltfläche „Import“ hochladen.
Die Schaltflächen „Speichern“ klicken.

3

Die Einstellungen für den 3 Relais-Betrieb sind gespeichert.

90

Einstellungen

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

60

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 3

0 2 4 6 8 10

1 3 5 7 9 11

30

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 4

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control
IO control
IO control

None

I/O-Leistungs­management - 3
Relais

DE

91

Anschluss-Sche-

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

Relais 1

Relais 2

(1)

V+

IN8

IN9

Active Power

100 %

60 %

30 %

0 %

Relais 1

0

1

0

1

Relais 2

0

0

1

1

ma - 2 Relais

Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel­richters können gemäß Anschluss-Schema miteinander verbunden werden.
Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal­empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss
einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs
(SHIELD) angeschlossen werden.

(1) Rundsteuer-Signalempfänger mit 2 Relais, zur Wirkleistungs-Begrenzung.
(2) I/Os des Datenkommunikations-Bereichs.

Vorkonfigurierte Datei für den 2 Relais-Betrieb verwenden:

Die Datei (.fpc) unter 2 Relais-Betrieb auf das Endgerät herunterladen.

1

Die Datei (.fpc) im Menübereich „I/O Leistungsmanagement“ über die

2

Schaltfläche „Import“ hochladen.
Die Schaltflächen „Speichern“ klicken.

3

Die Einstellungen für den 2 Relais-Betrieb sind gespeichert.

92

Einstellungen

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

60

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 3

0 2 4 6 8 10

1 3 5 7 9 11

30

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 4

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control
IO control

None

None

I/O-Leistungs­management - 2
Relais

DE

93

Anschluss-Sche-

(2)

IO4

V+

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

GND

100 %

(1)

V+

IN8

ma - 1 Relais

Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel­richters können gemäß Anschluss-Schema miteinander verbunden werden.
Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal­empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss
einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs
(SHIELD) angeschlossen werden.

(1) Rundsteuer-Signalempfänger mit 1 Relais, zur Wirkleistungs-Begrenzung.
(2) I/Os des Datenkommunikations-Bereichs.

Vorkonfigurierte Datei für den 1 Relais-Betrieb verwenden:

Die Datei (.fpc) unter 1 Relais-Betrieb auf das Endgerät herunterladen.

1

Die Datei (.fpc) im Menübereich „I/O Leistungsmanagement“ über die

2

Schaltfläche „Import“ hochladen.
Die Schaltflächen „Speichern“ klicken.

3

Die Einstellungen für den 1 Relais-Betrieb sind gespeichert.

94

Einstellungen

DNO Rules

V+/GND IO I

not used

DNO Feedback

Rule 1

0 2 4 6 8 10

1 3 5 7 9 11

100

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

Rule 2

0 2 4 6 8 10

1 3 5 7 9 11

0

DNO Feedback

Active Power

1 cap

Power Factor (cos φ)

EXPORTIMPORT

0

0

2

3

4

5

6

7

8

9

10

11

1

2 4

1 3 5

6

9 117

108

v+ v+

GND GND

I/O Power Management

None

None

None

None

None

None

None

None

IO control

None

None

None

I/O-Leistungs­management - 1
Relais

DE

95

96

Anhang

97

98

Statusmeldungen und Behebung

DE

Statusmeldun­gen

1006 - ArcDetected (Betriebs-LED: blinkt gelb)

Ursache:

Behebung:

1030 - WSD Open (Betriebs-LED: leuchtet rot)

Ursache:

Behebung:

ODER:

ODER:

Gefahr durch fehlerhaft durchgeführte Arbeiten.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur

▶

von Fronius-geschultem Service-Personal und nur im Rahmen der techni­schen Bestimmungen erfolgen.
Sicherheitsvorschriften beachten.

▶

Ein Lichtbogen an einer bestimmten Stelle der PV-Anlage wurde er­kannt.

Keine Aktion erforderlich. Der Einspeise-Betrieb wird erneut nach 5
Minuten automatisch gestartet.

Ein in der WSD-Kette angeschlossenes Gerät hat die Signalleitung
unterbrochen (z. B. eine Überspannungs-Schutzeinrichtung) oder es
wurde die ab Werk standardmäßig installierte Überbrückung entfernt
und keine Auslöseeinrichtung installiert.

Bei ausgelöster Überspannungs-Schutzeinrichtung SPD muss der
Wechselrichter von einem autorisierten Fachbetrieb instand gesetzt
werden.

Die ab Werk standardmäßig installierte Überbrückung oder eine
Auslöseeinrichtung installieren.

Den WSD (Wired Shut Down) Switch auf Position 1 (WSD­Primärgerät) stellen.

WARNUNG!

1173 - ArcContinuousFault (Betriebs-LED: leuchtet rot)

Ursache:

Behebung:

ODER:

ODER:

Gefahr durch beschädigte Komponenten der PV-Anlage

Schwerwiegende Personen-/Sachschäden können die Folge sein.

Bevor der Status „1173 - ArcContinuousFault“ bestätigt wird, muss die ge-

▶

samte betroffene PV-Anlage auf etwaige Schäden überprüft werden.
Beschädigte Komponenten vom qualifizierten Fachpersonal instand setzen

▶

lassen.

Ein Lichtbogen an der PV-Anlage wurde erkannt und die max. Anzahl
automatischen Zuschaltungen innerhalb von 24 Stunden wurde er­reicht.

Den Sensor am Wechselrichter 3 Sekunden (max. 6 Sekunden) ge­drückt halten.

Auf der Webseite des Wechselrichters im Menübereich „System“ →

„Event Log“ den Status „1173 - ArcContinuousFault“ bestätigen.

Auf der Webseite des Wechselrichters im Benutzermenü „Benach-

richtigungen“ den Status „1173 - ArcContinuousFault“ bestätigen.

VORSICHT!

99

Technische Daten

Tauro 50-3-D /
50-3-P

Eingangsdaten

Maximale Eingangsspannung

1000 V

DC

(bei 1000 W/m² / -10 °C im Leerlauf)

Eingangsspannung beim Einschalten 200 V

MPP-Spannungsbereich 400 - 870 V

DC

DC

Anzahl MPP-Controller 3

Maximaler Eingangsstrom (I

DC max

PV1 / PV2 / PV3
pro Strang (nur für D-Variante)

Max. Kurzschluss-Strom 8) Gesamt
PV1 / PV2 / PV3
pro Strang (nur für D-Variante)

Maximale PV-Feld Leistung (P
PV1 / PV2 / PV3

) Gesamt

PV max

) Gesamt

134 A

36 A / 36 A / 72 A

14,5 A / 22 A (30A fuses)

240 A

72 A / 72 A / 125 A

20 A / 30 A (30A fuses)

75 kWp

25 kWp / 25 kWp / 50

kWp

DC-Überspannungskategorie 2

Max. Wechselrichter-Rückspeisestrom zum PV-

3)

Feld
D-Variante PV1 / PV2 / PV3

72 / 72 / 125 A

0 / 0 / 0 A

P-Variante PV1 / PV2 / PV3

4)

4)

Max. Kapazität des PV-Generators gegen Erde 10000 nF

Grenzwert der Isolationswiderstandsprüfung zwi-

34 kΩ

schen PV-Generator und Erde (bei Auslieferung)

7)

Einstellbarer Bereich der Isolationswider-

10 - 10000 kΩ

standsprüfung zwischen PV-Generator und Erde

6)

Grenzwert und Auslösezeit der plötzlichen Feh­lerstromüberwachung (bei Auslieferung)

30 / 300 mA / ms
60 / 150 mA / ms

90 / 40 mA / ms

Grenzwert und Auslösezeit der kontinuierlichen

450 / 300 mA / ms

Fehlerstromüberwachung (bei Auslieferung)

Einstellbarer Bereich der kontinuierlichen Fehler­stromüberwachung

6)

Zyklische Wiederholung der Isolationswider-

30 - 1000 mA

24 h

standsprüfung (bei Auslieferung)

Einstellbarer Bereich für die zyklische Wiederho­lung der Isolationswiderstandsprüfung

Ausgangsdaten

-

100

Netzspannungs-Bereich 180 - 270 V

Nenn-Netzspannung

220 VAC | 230 V

AC

AC

Nennleistung 50 kW

1)
