Säkerhetsföreskrifter

Förklaring av säkerhetsanvisningar

Säkerhet

FARA!

Betecknar en eventuellt farlig situation.

Den kan orsaka dödsfall eller allvarliga personskador om den inte undviks.

▶

SE UPP!

Betecknar en eventuellt skadlig situation.

Den kan orsaka lätta eller ringa person- och sakskador om den inte undviks.

▶

OBSI!

Betecknar risk för försämrat arbetsresultat och eventuell skada på utrustningen.

Om du ser en av de symboler som beskrivs i avsnittet ”Säkerhetsföreskrifter” ska du vara ytterst försiktig.

SE UPP!

Fara på grund av klämningsrisk vid felaktig hantering av påbyggnads- eller anslutningsdelar.

Det kan leda till personskador.

Använd de inbyggda greppen för att lyfta, lägga ned och montera växelrikta-

▶

ren. Kontrollera att det inte finns risk för klämskador mellan påbyggnadsdel och

▶

växelriktaren när påbyggnadsdelar monteras. Ta inte tag om anslutningsklämmorna när du ansluter eller kopplar loss po-

▶

lerna.

Allmänt Utrustningen är tillverkad enligt den senaste tekniken och enligt gällande säker-

hetstekniska föreskrifter. Felaktig manövrering eller felaktig användning kan leda till risk för

skada eller dödsfall för användaren eller tredje person

skada på utrustningen eller andra materiella tillgångar hos användaren

Alla personer som ska starta, underhålla och reparera apparaten måste:

vara tillräckligt kvalificerade

ha tillräckligt med kunskaper vad beträffar elektriska installationer

ha läst hela denna bruksanvisning och följa den noggrant

Allmänt gällande säkerhets- och skyddsföreskrifter samt miljöskyddsföreskrifter kompletterar den här bruksanvisningen.

All säkerhets- och riskinformation på utrustningen

ska hållas i läsbart skick

vara oskadade

måste finnas kvar

får inte övertäckas, klistras över eller målas över.

Använd utrustningen bara om alla skyddsanordningar är helt funktionsdugliga. Brister gällande skyddsanordningarna kan leda till:

skada eller dödsfall för användaren eller tredje person

skada på utrustningen eller andra materiella tillgångar hos användaren

Låt behörig fackpersonal reparera säkerhetsanordningar som inte fungerar innan utrustningen slås på.

Koppla aldrig förbi skyddsanordningar och ta aldrig bort dem.

Placeringen av säkerhets- och skyddsinformationen på utrustningen framgår av avsnittet ”Varningsanvisningar på utrustningen” i bruksanvisningen.

Åtgärda störningar som kan påverka säkerheten innan du startar utrustningen.

Omgivningsvillkor

Kvalificerad personal

Drift och förvaring av utrustningen utanför det angivna området anses som felaktig användning. Tillverkaren ansvarar inte för skador som uppstår på grund av det.

Serviceinformation i den här bruksanvisningen är endast avsedd för kvalificerad och utbildad personal. Elektriska stötar kan vara dödliga. Utför inte några andra aktiviteter än de som specificeras i dokumentationen. Detta gäller även om du är kvalificerad för det.

Alla kablar och ledningar ska vara ordentligt fastsatta, oskadade, isolerade och tillräckligt dimensionerade. Lösa anslutningar samt brända, skadade eller underdimensionerade kablar och ledningar ska genast repareras av behörig fackpersonal.

Underhåll och reparationer får endast utföras av behörig fackpersonal.

Det finns ingen garanti för att delar från tredje part är konstruerade och tillverkade enligt gällande specifikationer och säkerhetsnormer. Använd bara originalreservdelar (gäller även normdelar).

Utför inga installationer eller ombyggnationer av apparaten utan tillstånd från tillverkaren.

Defekta komponenter ska genast bytas ut!

Uppgifter om bulleremissionsvärden

Åtgärder för elektromagnetisk kompatibilitet

Växelriktarens ljudtrycksnivå anges i Tekniska data.

Kylningen av utrustningen sker så tyst som möjligt via en elektronisk temperaturreglering och beror på den använda effekten, omgivningstemperaturen, hur smutsig utrustningen är osv.

Det går inte att ange ett arbetsplatsspecifikt emissionsvärde för den här växelriktaren, då den faktiska ljudtrycksnivån i hög grad beror på monteringssituationen, nätkvaliteten, de omgivande väggarna och de allmänna rumsegenskaperna.

Även om de normerade emissionsgränsvärdena inte överskrids, kan det i vissa fall uppstå interferens inom det avsedda användningsområdet (till exempel om det finns störningskänsliga apparater i lokalen eller om radio- eller TV-mottagare finns i närheten). I sådana fall är arbetsledningen skyldig att vidta åtgärder för att eliminera störningarna.

Nödström Systemet är utrustat med en nödströmsfunktion. Vid strömavbrott kan reserv-

ström alstras.

Om en automatisk nödströmsförsörjning har installerats, ska en varningsanvis-

ning - nödströmsförsörjning (https://www.fronius.com/en/search-page, artikel-

nummer: 42,0409,0275) placeras på elcentralen.

Vid underhålls- och installationsarbeten i hushållsnätet ska elnätet ovillkorligen kopplas från och driftläget för reservström avaktiveras, genom att öppna den integrerade DC-frånskiljaren på växelriktaren.

Nödströmsförsörjningen avaktiveras och aktiveras automatiskt beroende på instrålningsförhållandena och batteriets laddningsnivå. Det kan leda till en oväntad aktivering av nödströmsförsörjningen från standby-läget. Kontrollera därför att nödströmsförsörjningen är avaktiverad innan installationsarbeten utförs i hushållsnätet.

Faktorer som påverkar den totala effekten i nödströmsdrift:

Reaktiv effekt

Elektriska förbrukare som har en annan effektfaktor än 1 behöver förutom aktiv effekt även en reaktiv effekt. Den reaktiva effekten belastar växelriktaren ytterligare. För att korrekt beräkna den faktiska totala effekten är det alltså inte den nominella effekten för lasten utan strömmen som den aktiva och reaktiva effekten skapar som är relevant.

Utrustning med hög reaktiv effekt är framför allt elmotorer som t.ex.:

Vattenpumpar

Cirkelsågar

Fläktar och ventilation

Hög startström

Elektriska förbrukare som måste kunna accelerera en stor massa kräver ofta en hög startström. Den kan vara upp till tio gånger högre än den nominella strömmen. Den maximala strömmen för växelriktaren kan användas för startströmmen. Förbrukare med för hög startström kan därför inte startas/tas i drift, även om den nominella effekten för växelriktaren indikerar att det skulle gå. Vid dimensioneringen av nödströmskretsen måste man alltså ta hänsyn till både den anslutna förbrukareffekten och eventuell startström.

Exempel på utrustning med hög startström:

Utrustning med elmotorer (t.ex. lyftplattformar, cirkelsågar, hyvelbänkar)

Utrustning med stor utväxling och svängmassa

Utrustning med kompressorer (t.ex. tryckluftskompressorer, klimatanlägg-

ningar)

VIKTIGT!

Mycket höga startströmmar kan leda till kort distorsion eller avbrott för utgångsspänningen. Vi rekommenderar inte att elektroniska enheter används samtidigt i samma nödströmsnät.

Osymmetrisk belastning

Vid dimensionering av trefasiga nödströmsnät ska hänsyn tas till den totala utgångseffekten och effekten per fas för växelriktaren.

VIKTIGT!

Växelriktaren får endast tas i drift i enlighet med de tekniska föreskrifterna. Om växelriktaren inte används i enlighet med de tekniska föreskrifterna kan den stängas av.

Datasäkerhet Användaren ansvarar för datasäkring av ändringar i förhållande till fabriksinställ-

ningarna. Tillverkaren ansvarar inte för raderade personliga inställningar.

Upphovsrätt Copyrighten för denna användarhandbok tillhör tillverkaren.

Texterna och bilderna uppfyller den senaste tekniken vid tryckningen. Rätt till ändringar förbehålles. Innehållet i användarhandboken kan inte ligga till grund för anspråk från köparens sida. Vi tar tacksamt emot förslag till förbättringar och information om fel i användarhandboken.

Skyddsjord (PE) En punkt i utrustningen, systemet eller anläggningen ansluts till jorden för att

skydda mot elektriska stötar vid eventuella fel. Vid installation av växelriktare i säkerhetsklass 1 (se Tekniska data) krävs anslutning till skyddsledare.

Kontrollera vid anslutning av skyddsledaren att den är säkrad mot oavsiktlig frånskiljning. Alla listade punkter i kapitel Anslutning av växelriktare till det

allmänna elnätet (AC-sidan) på sidan 66 ska beaktas. Vid användning av dragav-

lastning, kontrollera att skyddsledaren är den sista ledaren att frånskiljas vid eventuellt fel. Beakta nationellt gällande regler och riktlinjer gällande minsta tillåtna kabeltvärsnitt vid anslutning av skyddsledaren.

Allmän information

Fronius Symo GEN24

Koncept Solpanelsmodulerna alstrar likström, som växelriktaren sedan omvandlar till

växelström. Växelströmmen matas in i det allmänna elnätet synkront med nätspänningen. Dessutom kan solenergin lagras i ett anslutet batteri, för senare användning.

Växelriktaren är avsedd för användning i nätanslutna solcellsanläggningar. Växelriktaren har en nödströmsfunktion och växlar över till nödströmsdrift vid motsvarande kabeldragning*.

Växelriktaren övervakar automatiskt det allmänna elnätet. Växelriktaren stängs genast av vid onormala nätförhållanden och avbryter strömmatningen till elnätet (t.ex. vid nätavstängning eller avbrott). Nätövervakningen sker genom övervakning av spänningen, frekvensen och ödrift.

Efter installation och idrifttagande arbetar växelriktaren helt automatiskt och hämtar maximal effekt från solpanelsmodulerna. Beroende på driftläge används denna effekt i hushållet, lagras i ett batteri* eller matas till elnätet.

Om den energi som solpanelsmodulerna alstrar inte räcker till, matas effekt från batteriet till hushållet. Beroende på inställningarna kan även batteriet* laddas med energi från det allmänna nätet.

Funktionsöversikt

Blir växelriktarens temperatur för hög, stryper den automatiskt den aktuella utgångs- eller laddningseffekten som egenskydd eller stängs av helt. Orsakerna till för hög temperatur kan vara hög omgivningstemperatur eller otillräcklig avledning av värme (t.ex. vid montering i kopplingsskåp utan tillräcklig ventilation).

* Beroende på apparatvariant, lämpligt batteri, kablage, inställningar samt

lokala standarder och föreskrifter.

Funktion Symo GEN24 Symo GEN24 Plus

Nödströmsvariant – PV Point (OP)

Batterianslutning* finns som tillval**

Nödströmsvariant – Full Backup finns som tillval**

* Lämpliga batterier beskrivs i kapitlet Lämpliga batterier. ** Funktionerna är tillgängliga som tillval via Fronius UP (se kapitlet Fronius

UP).

Fronius UP Med Fronius UP* kan växelriktaren kompletteras med ﬂer funktioner av ett

behörig specialistföretag (se kapitlet Funktionsöversikt). * Tillgängligheten för Fronius UP varierar i olika länder. Mer information om

Fronius UP och tillgänglighet finns i Installationsguide: Fronius GEN24 &

GEN24 Plus.

Leveransomfattning

(1) Lock (2) Växelriktare (3) Monteringsfäste (symbolbild) (4) Snabbstartguide (5) 2x ferritring med hållare

Avsedd användning

Växelriktaren är avsedd för omvandling av likström från solpanelsmoduler till växelström och matning av strömmen till det allmänna elnätet. Nödströmsdrift* är möjligt vid motsvarande kabeldragning.

Som icke avsedd användning räknas:

Annan användning än den som beskrivits ovan

Ombyggnationer på växelriktaren, om de inte uttryckligen har rekommende-

rats av Fronius Montering av komponenter som inte uttryckligen rekommenderas eller säljs

av Fronius

Tillverkaren ansvarar inte för skador som uppstår då. Den lagstadgade garantin upphör att gälla.

Till avsedd användning hör även:

att läsa och följa alla anvisningar och säkerhetsföreskrifter och all riskinfor-

mation som finns i bruksanvisningen att utföra installationen enligt kapitlet ”Installation” på sidan 53 och

framåt.

Se under dimensioneringen av solcellsanläggningen till att alla komponenter i solcellsanläggningen används inom det tillåtna driftområdet för respektive komponent

Följ nätleverantörens bestämmelser gällande strömmatning och anslutning.

Växelriktaren Fronius GEN24 är en nätansluten växelriktare med nödströmsfunktion, och inte en fristående växelriktare. Det gör att följande begränsningar i nödströmsdrift måste beaktas:

nödströmsdrift får användas under maximalt 2 000 drifttimmar

nödströmsdrift får användas i mer än 2 000 drifttimmar om inte 20 % av

växelriktarens drifttid för strömmatning överskrids vid den aktuella tidpunkten.

* Beroende på apparatvariant, lämpligt batteri, kablage, inställningar samt

lokala standarder och föreskrifter.

Termiskt koncept

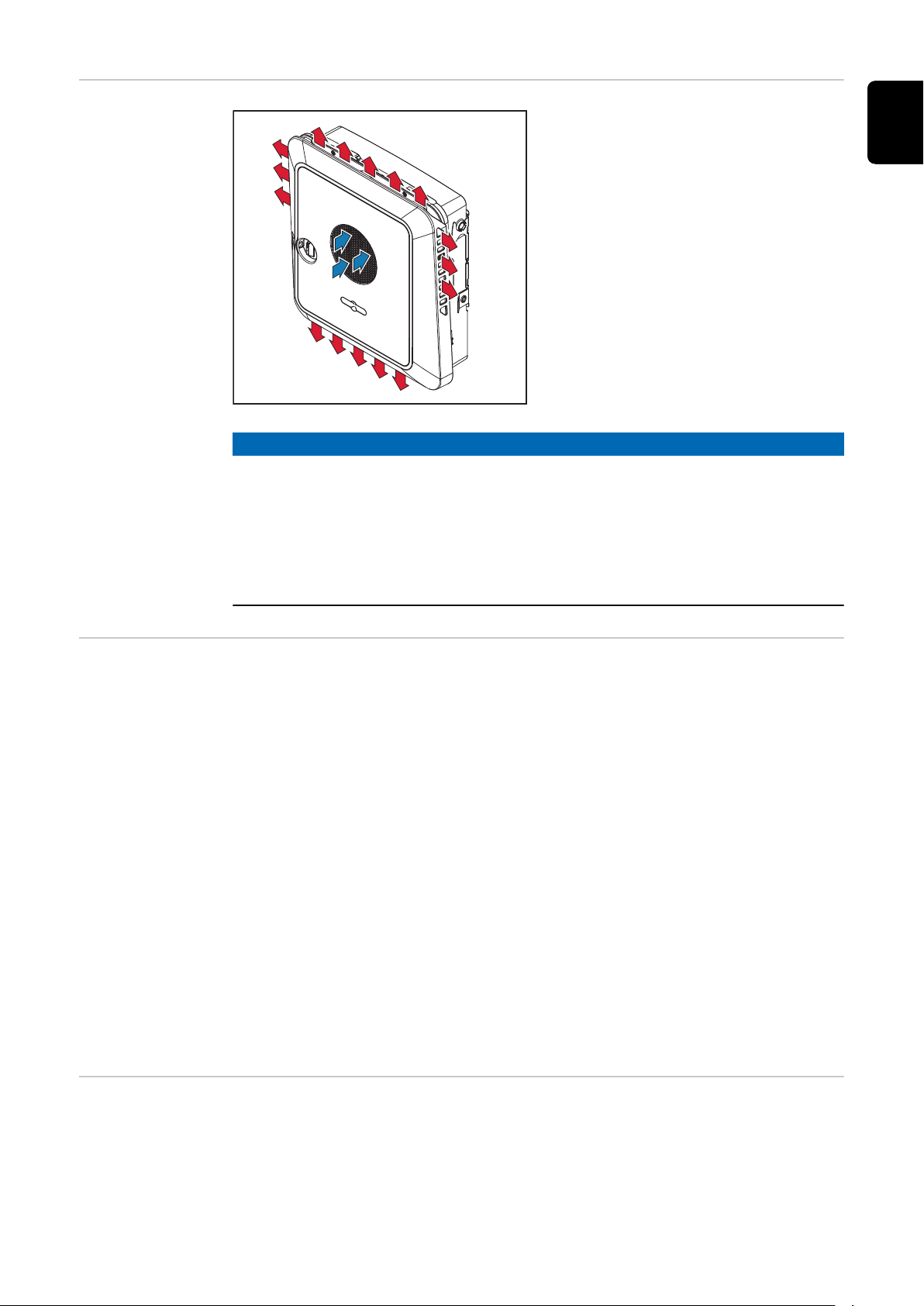

Omgivningsluften sugs in från ﬂäkten på framsidan och blåses ut på sidan av utrustningen. Tack vare en jämn bortledning av värme kan ﬂera växelriktare installeras bredvid varandra.

OBSI!

Risk vid otillräcklig kylning av växelriktaren.

Det kan leda till effektförlust för växelriktaren.

Fläkten får inte blockeras (av t.ex. föremål som tränger genom berörings-

▶

skyddet). Täck inte över ventilationsöppningarna, inte ens delvis.

▶

Kontrollera att omgivningsluften alltid kan strömma obehindrat genom venti-

▶

lationsöppningarna på växelriktaren.

Fronius Solar.web

Lokal kommunikation

Med Fronius Solar.web och Fronius solar.web premium kan ägaren och installatören enkelt övervaka och analysera solcellsanläggningen. I den aktuella konfigurationen överför växelriktaren effekt, avkastning, förbrukning, energibalans och annan information till Fronius Solar.web. Mer information under Fronius So-

lar.web – övervakning och analys.

Konfigurationen utförs med installationsguiden, se kapitlet Installation med ap-

pen på sidan 96 eller Installera med webbläsare på sidan 96.

Villkor för konfigurationen:

Internetanslutning (nedladdningshastighet minst 512 kbit/s, uppladdnings-

hastighet minst 256 kbit/s)*. Användarkonto på solarweb.com.

Genomförd konfiguration med installationsguiden.

* Uppgifterna ger inga heltäckande garanter om felfri funktion. Hög felfre-

kvens vid överföringen, varierande mottagningsförhållanden eller överföringsavbrott kan försämra dataöverföringen. Fronius rekommenderar att den lokala internetanslutningen testas med avseende på minimikraven.

Växelriktaren kan hittas via Multicast DNS-protokollet (mDNS). Vi rekommenderar att du söker efter växelriktaren med hjälp av det tilldelade värdnamnet.

Följande data kan hämtas via mDNS:

NominalPower

Systemname

DeviceSerialNumber

SoftwareBundleVersion

Olika driftlägen

Manöverlägen – förklaring av symboler

Solpanelsmodul

Den alstrar likström.

Fronius GEN24-växelriktare

Omvandlar likström till växelström och laddar batterier (laddning av batterier är endast möjligt med Fronius GEN24 Plus-växelriktare). Tack vare den inbyggda anläggningsövervakningen kan växelriktaren integreras i nätverket via WLAN.

Ytterligare växelriktare i systemet

Omvandlar likström till växelström. De kan emellertid inte ladda batterier och är inte tillgängliga i en nödströmssituation.

Batteri

Det är sammankopplat med växelriktaren på likströmssidan och lagrar elektrisk energi.

Fronius Ohmpilot

För användning av överﬂödig energi för beredning av varmvatten.

Primärräknare

Registrerar lastkurvan för systemet och tillhandahåller mätdata för Energy Profiling i Fronius Solar.web. Primärräknaren styr även den dynamiska inmatningsregleringen.

Sekundärmätare

Registrerar lastkurvan för enskilda förbrukare (t.ex. tvättmaskiner, lampor, TV-apparater, värmepumpar osv.) i förbrukargrenen och tillhandahåller mätdata för Energy Profiling i Fronius Solar.web.

Förbrukare i systemet

De förbrukare som är anslutna till systemet.

Ytterligare förbrukare och generatorer i systemet

Anslutna till systemet med en Smart Meter.

PV Point

Är en ej avbrottsfri, enfasig nödströmskrets som strömförsörjer elektrisk utrustning upp till en maximal effekt på 3 kW när det finns tillräckligt med kapacitet från solpanelsmodulerna eller batteriet.

Full Backup

Växelriktaren är förberedd för nödströmsdrift. En behörig elektriker måste koppla in nödströmsfunktionen. I nödströmsdrift arbetar solcellsanläggningen som terminal.

Elnät

Strömförsörjer förbrukarna i systemet när det inte finns tillräckligt med kapacitet från solpanelsmodulerna eller batteriet.

Manöverläge –

växelriktare med batteri

Manöverläge – växelriktare med batteri och ﬂera Smart Meter

För att kunna dra nytta av egenförbrukningen i solcellsanläggningen på ett så bra sätt som möjligt, kan ett batteri installeras som ackumulator. Batteriet är sammankopplat med växelriktaren på likströmssidan. Det gör att det inte krävs ﬂera omvandlingar av strömmen, vilket innebär att verkningsgraden ökar.

Manöverläge – växelriktare med batteri, ACkopplad till ﬂera växelriktare

Manöverläge –

växelriktare med batteri och nödströmsfunktion

VIKTIGT!

I manöverläget Nödström används en högre nominell frekvens för att undvika en oönskad parallelldrift med andra generatorer.

Växelriktaren utför följande i en fullt utbyggd hybridsolcellsanläggning:

Strömförsörjning för förbrukare i hushållet.

Ladda överskottsenergi till ett batteri och/eller mata in till nätet.

Strömförsörja anslutna laster vid strömavbrott.

Manöverläge – växelriktare med batteri och ohmpilot

Manöverläge – växelriktare med batteri, Ohmpilot och nödströmsfunktion

VIKTIGT!

I en fullt utbyggd hybridsolcellsanläggning med Fronius ohmpilot kan Ohmpilot inte användas vid strömavbrott, av reglertekniska orsaker. Därför är det bra att installera Ohmpilot utanför nödströmsgrenen.

Manöverläge –

växelriktare med batteri och en extra växelriktare

I hybridsolcellsanläggningar får batterier enbart anslutas till en växelriktare som har stöd för batterier. Ett batteri kan inte kopplas till ﬂera växelriktare med stöd för batterier. Beroende på batteritillverkaren kan dock ﬂera batterier kombineras med en enda växelriktare.

Manöverläge – växelriktare med batteri, en extra växelriktare och nödströmsfunktion

AC~DC=

DC=

(1)

(2)

(4)

(3)

Energiﬂödets

riktning för växelriktaren

På hybridväxelriktare finns det fyra riktningar för energiﬂödet:

(1) Solpanelsmodul – växelriktare – förbrukare/nät

Drifttillstånd (bara för system med batteri)

(2) Solpanelsmodul – växelriktare – batteri* (3) Batteri – växelriktare – förbrukare/nät* (4) Nät – växelriktare – batteri*

*Beroende av inställningar och lokalt gällande normer och riktlinjer.

Batterisystemen skiljer mellan olika drifttillstånd. Det aktuella drifttillståndet visas i växelriktarens användargränssnitt eller i Fronius Solar.web.

Drifttillstånd Beskrivning

Normaldrift Energin lagras eller tas ut, efter behov.

Drifttillstånd Beskrivning

Lägsta SOC-värde (State of charge) har nåtts

Energisparläge (standby) Systemet försattes i energisparläget. Energis-

Start Ackumulatorsystemet startar i energisparläget

Framtvingad efterladdning

Avaktiverat Batteriet är inte aktivt. Batteriet har avaktiverats/

Batteriet har nått det lägsta SOC-värdet som tillverkaren har angivit. Batteriet kan inte laddas ur mer.

parläget avslutas automatiskt, så snart det finns ett tillräckligt stort energiöverskott igen.

(standby). Växelriktaren laddar batterierna för att hålla det

inställda eller av tillverkaren angivna SOC-värdet (skydd mot djupurladdning).

stängts av eller också är ingen kommunikation möjlig med batteriet på grund av ett fel.

Energisparläge

Allmänt Energisparläget (standby-drift) är avsett att reducera anläggningens

egenförbrukning. Växelriktaren och batteriet växlar automatiskt till energisparläget under vissa förutsättningar.

Växelriktaren växlar till energisparläget när batteriet är tomt och det inte finns någon effekt från solpanelsmodulerna. Det är bara växelriktarens kommunikation med Fronius Smart Meter och Fronius Solar.web som upprätthålls.

Avstängningsvillkor

Påslagningsvillkor

När alla avstängningsvillkor uppfyllts, växlar batteriet till energisparläget inom 10 minuter. Tidsfördröjningen säkerställer att minst en omstart av växelriktaren kan göras.

Batteriets laddningsnivå är lägre än eller identisk med den an-

givna, minimala laddningsnivån.

Batteriets momentana uppladdnings- eller urladdningseffekt

är mindre än 100 W.

Det finns mindre än 50 W tillgängligt för att ladda batteriet.

Inmatningseffekten i det allmänna elnätet är minst 50 W lägre än den effekt som behövs i hushållet.

Växelriktaren växlar automatiskt till energisparläget efter batteriet.

Energisparläget avslutas när ett av följande villkor har uppfyllts under minst 30 sekunder:

Energisparläget är inte längre tillåtet på grund av en ändrad inställning i

växelriktarens användargränssnitt. Om den dynamiska effektreduceringen har satts till 0, eller om systemet är i

nödströmsdrift, är inmatningseffekten till det allmänna elnätet alltid lägre än den effekt som behövs i hushållet. I så fall finns det ett eget villkor (dynamisk effektreducering < 300 W eller aktiv nödströmsdrift):

Energisparläget avslutas om solpanelseffekten ligger över en angiven

tröskel.

En batteriladdning begärs från det allmänna elnätet via växelriktarens

användargränssnitt. Batteriet laddas för att återställa den minimala laddningsnivån eller för att

göra en kalibrering.

Specialfall Om växelriktaren inte är i drift under 12 minuter (exempelvis vid fel) eller om det

är ett avbrott i den elektriska anslutningen mellan växelriktaren och batteriet och utrustningen inte är i nödströmsdrift, växlar batteriet alltid till energisparläget. På så vis reduceras batteriets självurladdning.

Visning av ener-

Energy-saving mode

gisparläge

Under energisparläget:

Lysdioden för driftstatus för växelriktaren lyser orange (se Knappfunktioner

och statusindikator med lysdiod på sidan 36).

Växelriktarens användargränssnitt går att nå.

Alla tillgängliga data sparas och skickas till Fronius Solar.web.

Tillgängliga data visas på Fronius Solar.web.

Energisparläget indikeras i växelriktarens användargränssitt och på Fronius Solar.web i form av ett ”i” bredvid batterisymbolen i anläggningsöversikten.

Lämpliga batterier

Allmänt Fronius informerar härmed uttryckligen om att externa batterier inte kommer

från Fronius. Fronius varken tillverkar, distribuerar eller säljer dessa batterier. Fronius tar inte på sig något ansvar och ger inga garantier eller service för de här batterierna.

Vid föråldrade programvaruversioner kan det uppstå inkompatibilitetsproblem mellan växelriktaren och batteriet. Utför i så fall följande steg:

Uppdatera batteriets programvara, se dokumentationen för batteriet.

Uppdatera växelriktarens fasta programvara – se Uppdatering på sidan 114.

Läs det här dokumentet och monteringsanvisningen innan installationen och idrifttagandet påbörjas. Dokumentationen medföljer antingen det externa batteriet eller kan fås från batteritillverkaren samt dess servicepartner

Alla dokument som hör till växelriktaren finns på följande adress:

https://www.fronius.com/en/solar-energy/installers-partners/service-support/ tech-support

BYD BatteryBox Premium

BYD Battery-Box Premium HVS 5.1 7.7 10.2 12.8

Fronius Symo GEN24 6.0–10.0*

Fronius Symo GEN24 6.0–10.0 Plus

Antal batterimoduler 2 3 4 5 Parallelldrift med ﬂera batterier**

BYD Battery-Box Premium HVM 8.3 11.0 13.8 16.6 19.3 22.1

Fronius Symo GEN24 6.0–10.0*

Fronius Symo GEN24 6.0–10.0 Plus

Antal batterimoduler 3 4 5 6 7 8 Parallelldrift med ﬂera batterier**

* Stöd för batteri finns som tillval. ** Högst 3 batterier med samma kapacitet kan kombineras. Högst 2 batterier

kan kombineras med BYD Battery-Box Premium HVM 22.1.

VIKTIGT! För att driften ska säkerställas med BYD Battery-Box Premium måste systemets inkopplingssekvens nedan alltid följas.

Slå på batteriet.

LG RESU FLEX

Sätt DC-frånskiljaren i läget ”På”. Slå på säkringen.

LG RESU FLEX 8.6 12.9 17.2

Fronius Symo GEN24 3.0–10.0*

Fronius Symo GEN24 3.0–10.0 Plus

Antal batterimoduler 2 3 4

* Stöd för batteri finns som tillval.

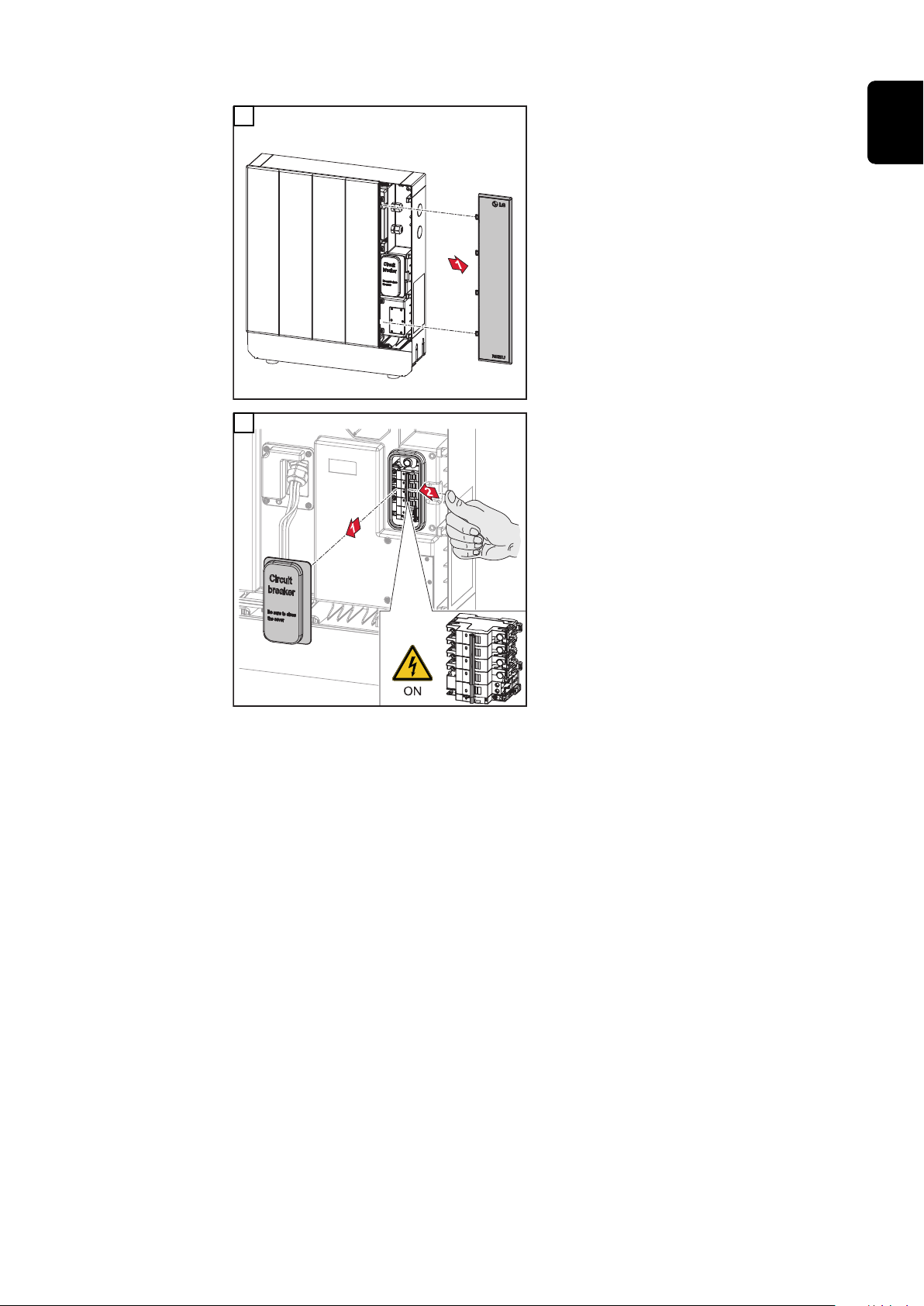

Slå på batteriet

Dra av skyddet åt höger.

Dra av DC-frånskiljarens skydd framåt. Sätt DC-frånskiljaren i läget ”På”.

Utför stegen ovan i omvänd ordning för att sätta ihop batteriet.

Manuell systemstart

Förutsättning Ingen energi är tillgänglig vare sig från solpanelsmodulerna eller det allmänna

elnätet. Om drift med nödström eller batteri inte är möjlig (exempelvis för att skydda batterierna mot djupurladdning) stängs växelriktaren och batteriet av.

Meddelande om systemavstängning

Manuell batteristart efter systemavstängning

Starta nödströmsdrift efter en systemavstängning

Statusmeddelanden om att batteriet är inaktivt visas i växelriktarens användargränssnitt eller skickas som SMS eller e-post från Fronius Solar.web (bara om meddelande via Fronius Solar.web har konfigurerats därefter).

Så snart energi finns tillgänglig igen börjar växelriktaren automatiskt att arbeta, men batteriet måste startas manuellt. Utför inkopplingen i rätt ordning (se kapitlet Lämpliga batterier på sidan 27).

Växelriktaren måste ha energi från batteriet innan nödströmsdrift kan startas. Detta sker manuellt från batteriet. Mer information om energiförsörjning för omstart av växelriktaren från batteriet finns i batteritillverkarens bruksanvisning.

Person- och apparatskydd

Centralt NAskydd

WSD (Wired Shut Down)

Övervakningsenhet för felström

Växelriktaren erbjuder möjlighet att använda de integrerade AC-reläna som kopplingsbrytare tillsammans med ett centralt NA-skydd (enligt VDE-AR-N 4105:2018:11 §6.4.1). För detta ska den centrala utlösaren (brytare) integreras i WSD-kedjan enligt beskrivningen i kapitel "WSD (Wired Shut Down)".

Den kabelbundna frånkopplingen WSD avbryter växelriktarens strömmatning om utlösaranordningen (brytare, t.ex. nödstopp eller brandlarmskontakt) har aktiverats.

Om en växelriktare (slav) slutar fungera, förbikopplas den och de andra växelriktarna fortsätter att fungera. Om en andra växelriktare (slav) eller den primära växelriktaren slutar fungera, så bryts hela WSD-kedjan.

Installation se Installera WSD (Wired Shut Down) på sidan 94.

Växelriktaren är utrustad med en allpolig övervakningsenhet för felström (RCMU = Residual Current Monitoring Unit) enligt IEC 62109-2 och IEC63112. Den övervakar felströmmar från solpanelsmodulen till växelriktarens nätanslutning och frånskiljer växelriktaren från nätet vid otillåtna felströmmar.

Säkert tillstånd Om någon av följande säkerhetsanordningar utlöses, växlar växelriktaren till ett

säkert tillstånd:

WSD

Isolationsmätning

Övervakningsenhet för felström

I det säkra tillståndet matar växelriktaren inte längre in ström och kopplas bort från nätet genom att AC-reläerna öppnas.

Överspänningsskydd

Växelriktaren har inbyggda överspänningsskydd enligt IEC 62109-2 på både DCoch AC-sidan. Överspänningsskyddet skyddar anläggningen mot skador vid överspänning.

Manöverelement och anslutningar

Anslutningsområde

(1) 2 x 4-polig DC push-in-anslutningsklämma (2) Push-in-anslutningsklämma WSD (Wired Shut Down) (3) Push-in-anslutningsklämmor för datakommunikationsområde (Modbus,

digitala in- och utgångar) (4) 3-polig push-in-anslutningsklämma för PV Point (OP) (5) 5-polig AC push-in-anslutningsklämma (6) Kabelgenomföring/dragavlastning AC (7) 6-polig anslutningsklämma för jordningselektrod (8) Kabelgenomföring/dragavlastning för datakommunikationsområde

(9) Avskiljning anslutningsområde (10) 10 x DC-kabelgenomföring (11) Kabelgenomföring, tillval (M16) (12) Kabelgenomföring, tillval (M16–M20) (13) Kabelgenomföring, tillval (M16–M32) (14) Kabelgenomföring, tillval (M16–M25)

Avskiljning för anslutningsområde

Anslutningsklämma för jordningselektrod

Genom avskiljningen för anslutningsområdet skiljs högspänningsledare (DC och AC) från signalledningarna. För att bättre nå anslutningsområdet kan avskiljningen för anslutningen tas ut, men den måste sedan monteras tillbaka.

(1) Integrerad kabelkanal (2) Fördjupningar för uttag av av-

skiljningen för anslutningsområde

(3) Snäppfäste för låsning/

upplåsning

(4) Brottpunkt för Datcom-anslut-

ning

Tack vare den integrerade kabelkanalen (1) kan ledningarna dras från en del av växelriktaren till en annan. Det underlättar vid installation av ﬂera växelriktare bredvid varandra.

Anslutningsklämman för jordningselektrod gör det möjligt att jorda ﬂer

komponenter, t.ex.:

AC-kablar

Modulstativ

Jordspett

DC-frånskiljare DC-frånskiljaren har 3 brytarlägen:

(1) Låst/Från (vrid åt vänster) (2) Från (3) Till

VIKTIGT!

I brytarlägena (1) och (3) kan växelriktaren säkras mot till-/frånkoppling med ett vanligt hänglås. Följ nationellt gällande bestämmelser.

Datakommunikationsområde

Modbus-anslutningsklämma Push-in-anslutningsklämma för instal-

lation av Modbus 0, Modbus 1, 12 V och GND (Ground).

Dataanslutningen till de anslutna komponenterna sker via Modbus-anslutningsklämman. Du kan välja fritt mellan ingångarna M0 och M1. Max. 4 Modbus-deltagare per ingång, se kapitlet Modbus-deltagare på sidan

89.

WSD-brytare (Wired Shut Down) Definierar växelriktaren som WSD-

master eller WSD-slav.

Position 1: WSD-master Position 0: WSD-slav

Modbus-brytare 0 (MB0) Kopplar till/från belastnings-

motståndet för Modbus 0 (MB0).

Position 1: Belastningsmotstånd till (fabriksinställning)

Position 0: Belastningsmotstånd från

Modbus-brytare 1 (MB1) Kopplar till/från belastnings-

motståndet för Modbus 1 (MB1).

Position 1: Belastningsmotstånd till (fabriksinställning)

Position 0: Belastningsmotstånd från

Optisk sensor

Kommunikationslysdiod

Lysdiod för driftstatus

LAN 1 Ethernet-anslutning för datakommu-

LAN 2 Reserverad för framtida funktioner.

WSD-anslutningsklämma Push-in-anslutningsklämma för WSD-

Anslutningsklämma för IO Push-in-anslutningsklämma för digita-

För manövrering av växelriktaren. Se kapitlet Knappfunktioner och status-

indikator med lysdiod på sidan 36.

Visar status för växelriktarens anslutning.

Visar driftstatus för växelriktaren.

nikation (t.ex. WLAN-router, hemmanätverk eller för idrifttagande med laptop, se kapitlet Installera med

webbläsare på sidan 96).

Använd endast LAN 1 för att undvika funktionsfel.

installationen. Se kapitlet ”WSD (Wi-

red Shut Down)” på sidan 31.

la in-/utgångar. Se kapitlet Tillåtna

kablar för datakommunikationsanslutningen, på sidan 63.

Beteckningarna (RG0, CL0, 1/5, 2/6, 3/7, 4/8) hänför sig till funktionen Demand Response Mode, se kapitlet

Funktioner ochingångar/utgångar på

sidan 103.

Knappfunktioner

Standby

Uncritical Error (flashing)

Critical Error

Network Error

Connecting (flashing)

Connected

1x WLAN access point 2x WPS 3-6 sec. Quit Service Message

och statusindikator med lysdiod

Lysdioderna för driftstatus visar status för växelriktaren. Vid störningar ska stegen i Fronius Solar.start-appen genomföras.

Den optiska sensorn aktiveras genom att du rör på den med ett finger.

Status för anslutningen visas genom kommunikationslysdioden. Upprätta anslutningen genom att genomföra stegen i Fronius Solar.start-appen.

Sensorfunktioner

1 gång = WLAN-åtkomstpunkten (AP) öppnas.

blinkar blå

2 gånger = Wi-Fi Protected Setup (WPS) aktiveras.

blinkar grön

3 sekunder (max. 6 sekunder) = servicemeddelandet avslutas.

lyser gul

Statusindikator med lysdiod

Växelriktaren arbetar utan störning.

lyser grön

Växelriktaren startar.

blinkar grön

Växelriktaren är i standby-läge, är inte i drift (t.ex. ingen inmatning under natten) eller har inte konfigurerats.

lyser gul

Växelriktaren uppvisar okritisk status.

blinkar gul

Växelriktaren uppvisar kritisk status och ingen inmatning sker.

lyser röd

Statusindikator med lysdiod

Växelriktaren uppvisar nödströmsöverbelastning.

blinkar röd

Nätverksanslutningen sker via WPS. 2x = WPS sökläge.

blinkar grön

Nätverksanslutningen sker via WLAN AP. 1x = WLAN AP sökläge (aktiv i 30 minuter).

blinkar blå

Nätverksanslutningen är inte konfigurerad.

lyser gul

Växelriktaren arbetar utan störning, ett nätverksfel indikeras.

lyser röd

Växelriktaren uppdateras.

Intern, schematisk anslutning av IO

/ blinkar blåa

På stift V+/GND finns möjlighet att med hjälp av en extern nätdel mata in spänning på 12,5–24 V (+ max. 20 %). Utgångarna IO 0–5 kan då drivas med den inmatade, externa spänningen. Per utgång får max. 1 A tas ut, totalt är max. 3 A tillåtet. Avsäkringen ska utföras externt.

SE UPP!

Fara vid polvändning på anslutningsklämmorna på grund av felaktig anslutning av externa nätenheter.

Det kan leda till svåra sakskador på växelriktaren.

Kontrollera polariteten för den externa nätenheten med ett passande mätin-

▶

strument före anslutning. Anslut kablarna till utgångarna V+/GND med korrekt polaritet.

▶

VIKTIGT!

Om den totala effekten (6 W) överskrids, stänger växelriktaren av hela den externa spänningsförsörjningen.

12 V DC

500 mA

V+ V+

GND

IO0

IO1

IN8

IN9

IN10

IN11

IN6

IN7

IO4

IO5

IO2

IO3

GND

(1)

12 V

USB

TYP A

5 V

IO4

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

M0-

M0+

M1-

M1+

SHIELD

V+ V+

GND GND

V+

M0+

SHIELD

M1+

GND

M1-

SHIELD

M0-

GND

(1) Strömbegränsning

Nödströmsvariant – PV Point (OP)

Allmänt

PV Point (OP) VIKTIGT!

Även om det finns ﬂera nödströmsvarianter får bara en av dem installeras och konfigureras.

Med PV Point kan du via OP-anslutningsklämman (Opportunity Power) strömförsörja enfasig elektrisk utrustning med en maximal kapacitet på upp till 3 kW vid strömavbrott, om det finns tillräckligt med effekt från solpanelsmodulerna eller ett batteri (tillval). Ingen spänning ligger an på OP-anslutningsklämmorna i nätansluten drift, vilket gör att anslutna laster inte försörjs i detta driftläge.

VIKTIGT!

Det går inte att utföra en nätomkoppling med relä.

Förklaring – PV Point (OP)

I princip kan växelriktaren tillhandahålla 220 ‑ 240 V vid PV Point. Motsvarande konfiguration måste utföras i samband med idrifttagandet.

Vid 220 ‑ 240 V utgångsspänning är max. 13 A kontinuerlig växelström tillgänglig.

Exempel:

230 V * 13 A = 2 860 W 240 V * 13 A = max. 3 kW

I nödströmsdrift fungerar inte vissa elapparater, på grund av höga startströmmar (exempelvis kylskåp eller frysar). Vi rekommenderar att alla förbrukare som inte absolut behövs stängs av i nödströmsdrift. En överbelastning på 35 % är möjlig under 5 sekunder, beroende på solpanelsmodulernas och/eller batteriets momentana effektkapacitet.

Omkoppling från nätansluten drift till nödströmsdrift sker med ett kort avbrott. Därför kan inte nödströmsfunktionen användas som avbrottsfri strömförsörjning för exempelvis datorer.

Om det inte finns energi tillgänglig från batteriet eller solpanelsmodulerna i nödströmsdrift, avslutas nödströmsdriften automatiskt. Om det vid en senare tidpunkt finns tillräckligt mycket energi från solpanelsmodulerna, startar nödströmsdriften automatiskt.

Om förbrukningen blir för stor avbryts nödströmsdriften och statusmeddelandet ”Överbelastning nödström” visas på växelriktarens statusindikator med lysdiod. Beakta den maximala effekten under nödströmsdrift enligt tekniska data.

Nödströmsvariant – Full Backup

Allmänt

Förutsättningar för nödströmsdrift

VIKTIGT!

Även om det finns ﬂera nödströmsvarianter får bara en av dem installeras och konfigureras.

Följande förutsättningar måste vara uppfyllda för att växelriktarens nödströmsfunktion ska kunna användas:

Växelriktaren ska vara kompatibel med nödströmsvarianten Full Backup (se

kapitlet Funktionsöversikt på sidan 15). Ett batteri med nödströmskapacitet måste installeras och konfigureras.

Kabeldragningen för nödströmssystemet i elinstallationen är korrekt eller

också används en omkopplingsbox av märket Enwitec (se kapitlet Kompo-

nenter för automatisk omkoppling till nödströmsdriftläget Full Backup på

sidan 159 samt Kopplingsscheman på sidan 175). Installera och konfigurera Fronius Smart Meter i inmatningspunkten.

En varningsanvisning för nödströmsförsörjning (https://

www.fronius.com/en/search-page, artikelnummer: 42,0409,0275) ska placeras på elcentralen. Genomför de inställningar som behövs för nödström i menyområdet ”Utrust-

ning och systemkomponenter” → ”Funktioner och stift” → ”Nödström” och

aktivera nödströmmen. Utför alla punkter i ordning på checklistan för nödström (https://www.froni-

us.com/en/search-page, artikelnummer: 42,0426,0365) och bekräfta.

Övergång från driftläget Strömmatning till driftläget Nödström

Det allmänna elnätet övervakas av det växelriktarinterna nät- och anlägg-

ningsskyddet och av en ansluten Fronius Smart Meter.

Det blir avbrott i det allmänna elnätet eller vissa nätparametrar under- eller

överskrids.

Växelriktaren utför de åtgärder som krävs enligt bestämmelserna i det aktu-

ella landet och stängs sedan av. Växelriktaren startar i driftläget Nödström efter en kontrolltid.

Alla förbrukare i hushållet som är kopplade till nödströmskretsen försörjs av

batteriet och solpanelsmodulerna. Övriga förbrukare försörjs inte och är frånkopplade på ett säkert sätt.

Växelriktaren arbetar i driftläget Nödström.

Det allmänna elnätet fungerar som vanligt igen.

Fronius Smart Meter mäter nätparametrarna i det allmänna elnätet och

överför informationen till växelriktaren. Stabiliteten för det allmänna elnätet när det kommer tillbaka mäts genom

kontroll av mätvärdena för Fronius Smart Meter. Växelriktaren avslutar driftläget Nödström.

Alla strömkretsar är åter anslutna till och försörjs från det allmänna elnätet.

Växelriktaren kan åter starta i driftläget Strömmatning utifrån de normativt

nödvändiga nätkontrollerna.

Nödström och energisparläge

Under följande förutsättningar försätts batteriet och växelriktaren i energisparläget och nödströmsdriften avslutas efter en väntetid på 8–12 minuter:

Batteriet har laddats ur till den minimala laddningsnivån och det kommer

ingen energi från solpanelsmodulerna. Växelriktaren försätts i energisparläget (standby).

Befinner sig batteriet och växelriktaren i energisparläget, aktiveras systemet igen genom följande åtgärder:

Det finns tillräckligt mycket energi från solpanelsmodulerna.

Det allmänna elnätet fungerar igen.

Batteriets brytare stängs av och slås på.

Kabeldragning inkl. nödströmskrets och 3-polig frånskiljning (t.ex. Österrike eller Australien)

Funktioner

Övergång från driftläget Strömmatning till driftläget Nödström

Mätning och överföring av de parametrar som behövs för energihantering och

Fronius Solar.web genom Fronius Smart Meter. Frånskiljning av det allmänna elnätet, när nätparametrarna ligger utanför de

landsspecifika normerna, för att möjliggöra driftläget Nödström. Inkoppling av det allmänna nätet när nätparametrarna ligger inom de lands-

specifika normerna igen. Möjlighet att använda en egen nödströmskrets eller ﬂera nödströmskretsar,

som också försörjs under strömavbrott. Den totala belastningen för nödströmskretsen får inte överstiga den nominella effekten för växelriktaren. Dessutom måste hänsyn tas till kapaciteten för de anslutna batterierna.

Det allmänna elnätet övervakas av det växelriktarinterna nät- och anlägg-

ningsskyddet och av en ansluten Fronius Smart Meter. Strömavbrott.

Växelriktaren utför de åtgärder som krävs enligt bestämmelserna i det aktu-

ella landet och stängs sedan av. Kontaktorerna K1 och K2 kopplar ifrån. Därigenom skiljs nödströmskretsen och växelriktaren från resten av hushållsnätet, eftersom huvudkontakterna för kontaktorerna K1 och K2 är 3-poligt öppna. Växelriktaren aktiverar reläet K3, som bryter försörjningen för kontaktorerna K1 och K2. Detta förhindrar att kontaktorerna K1 och K2 aktiveras oavsiktligt, vilket i sin tur hade lett till en nätanslutning när spänningen återvänder till nätet. Hjälpkontakterna för brytkontakterna till kontaktorerna K1 och K2 skickar ett meddelande till växelriktaren om att kontaktorerna är öppna (vilket är en förutsättning för att driftläget Nödström ska starta). Slutarkontakten för reläet K3 skickar ytterligare ett meddelande till växelrik-

taren om att låsning genom reläet K3 har genomförts. Utifrån informationen från kontaktorerna och mätningarna på växelrik-

tarklämmorna och Smart Meter avgör växelriktaren om driftläget Nödström ska startas eller inte. Efter att alla nödvändiga test för tillkoppling har utförts, startar växelrikta-

ren driftläget Nödström. Alla förbrukare i nödströmskretsen försörjs. Övriga förbrukare försörjs inte

och är frånkopplade på ett säkert sätt.

Övergång från driftläget Nödström till driftläget Strömmatning

Växelriktaren arbetar i driftläget Nödström. Kontaktorerna K1 och K2 mot

det allmänna nätet är öppna.

Det allmänna nätet är tillgängligt igen.

Fronius Smart Meter mäter nätparametrarna i det allmänna elnätet och

överför informationen till växelriktaren. Stabiliteten för det allmänna elnätet mäts när det kommer tillbaka genom

kontroll av mätvärdena för Fronius Smart Meter. Växelriktaren avslutar driftläget Nödström och kopplar sedan utgångarna

spänningsfria. Växelriktaren tar över styrningen från K3. Kontaktorerna K1 och K2 försörjs

igen. Alla strömkretsar är åter anslutna till och försörjs från det allmänna elnätet.

Ingen inmatning sker från växelriktaren. Efter lagligt föreskrivna nätkontroller kan växelriktaren starta i driftläget

Strömmatning igen.

Kabeldragning för allpolig frånskiljning, t.ex. Tyskland, Frankrike

Funktioner

Övergång från driftläget Strömmatning till driftläget Nödström

Mätning och överföring av de parametrar som behövs för energihantering och

Fronius Solar.web genom Fronius Smart Meter. Frånskiljning av det allmänna elnätet, när nätparametrarna ligger utanför de

landsspecifika normerna, för att möjliggöra driftläget Nödström. Inkoppling av det allmänna nätet när nätparametrarna ligger inom de lands-

specifika normerna igen. Skapande av en korrekt jordanslutning för driftläget Nödström, för att

säkerställa funktionerna för skyddsanordningarna. Möjlighet att använda en egen nödströmskrets eller ﬂera nödströmskretsar,

Det allmänna elnätet övervakas av det växelriktarinterna nät- och anlägg-

ningsskyddet och av en ansluten Fronius Smart Meter. Strömavbrott.

Växelriktaren utför de åtgärder som krävs enligt bestämmelserna i det aktu-

ella landet och stängs sedan av. Kontaktorerna K1, K2, K4 och K5 kopplar ifrån. Därigenom skiljs nödströmskretsarna och växelriktaren från resten av hushållsnätet, eftersom huvudkontakterna för kontaktorerna K1 och K2 är allpoligt öppna. Hjälpkontakterna för brytkontakterna till kontaktorerna K1 och K2 skickar ett meddelande till växelriktaren om att kontaktorerna är öppna (vilket är en förutsättning för att driftläget Nödström ska starta). Huvudkontakterna för brytkontakterna till kontaktorerna K4 och K5 är

stängda, vilket skapar en anslutning mellan neutralledare och skyddsledare. De båda andra huvudkontakterna för brytkontakterna till kontaktorerna K4 och K5 skickar ett meddelande till växelriktaren om att jordanslutningen har utförts korrekt, vilket är ett krav för att driftläget Nödström ska startas. Växelriktaren aktiverar reläet K3, så att försörjningen för kontaktorerna K1,

K2, K4 och K5 bryts. Detta förhindrar att kontaktorerna K1, K2, K4 och K5 aktiveras oavsiktligt, vilket i sin tur hade lett till en nätanslutning när spänningen återvänder till nätet. Slutarkontakten för reläet K3 skickar ytterligare ett meddelande till växelrik-

taren om att låsning genom reläet K3 har genomförts. Utifrån informationen från kontaktorerna och mätningarna på växelriktaran-

slutningsklämmorna och Smart Meter avgör växelriktaren om driftläget Nödström ska startas eller inte. Efter att alla nödvändiga test för tillkoppling har utförts, startar växelrikta-

ren driftläget Nödström. Alla förbrukare i nödströmskretsen försörjs. Övriga förbrukare försörjs inte

och är frånkopplade på ett säkert sätt.

Övergång från nödströmsdrift till driftläget Strömmatning

Växelriktaren arbetar i nödströmsdrift. Kontaktorerna K1 och K2 mot det

allmänna nätet är öppna.

Det allmänna nätet är tillgängligt igen.

Fronius Smart Meter mäter nätparametrarna i det allmänna elnätet och

överför informationen till växelriktaren. Stabiliteten för det allmänna elnätet mäts när det kommer tillbaka genom

kontroll av mätvärdena för Fronius Smart Meter. Växelriktaren avslutar driftläget Nödström och kopplar sedan utgångarna

spänningsfria. Växelriktaren tar över styrningen från K3. Kontaktorerna K1, K2, K4 och K5

försörjs igen. Alla strömkretsar är åter anslutna till och försörjs från det allmänna elnätet.

Ingen inmatning sker från växelriktaren. Efter lagligt föreskrivna nätkontroller kan växelriktaren starta i driftläget

Strömmatning igen.

Kabeldragning för allpolig frånskiljning, Italien

Funktioner

Övergång från driftläget Strömmatning till driftläget Nödström

Mätning och överföring av de parametrar som behövs för energihantering och

Fronius Solar.web genom Fronius Smart Meter. Övervakning av nätparametrar för spänning och frekvens genom växelriktare.

Frånskiljning av det allmänna elnätet, när nätparametrarna ligger utanför de

landsspecifika normerna, för att möjliggöra driftläget Nödström. Inkoppling av det allmänna nätet när nätparametrarna ligger inom de lands-

specifika normerna igen. Skapande av korrekt jordanslutning för driftläget Nödström.

Möjlighet att använda en egen nödströmskrets eller ﬂera nödströmskretsar,

Det allmänna elnätet övervakas av det växelriktarinterna nät- och anlägg-

ningsskyddet (NA-skydd) och av ett externt NA-skydd.

Strömavbrott

Växelriktaren utför de åtgärder som krävs enligt bestämmelserna i det aktu-

ella landet och stängs sedan av. Det externa NA-skyddet öppnar utifrån nätövervakningen kontaktorerna K1

och K2. Därigenom skiljs nödströmskretsarna och växelriktaren från resten av hushållsnätet, eftersom huvudkontakterna för kontaktorerna K1 och K2 är allpoligt öppna. För att säkerställa att det allmänna nätet verkligen har frånskilts, skickar hjälpkontakterna för brytkontakterna till kontaktor K1 ett meddelande till det externa NA-skyddet. Huvudkontakten för brytkontakten till kontaktorerna K4 och K5 är stängd,

vilket skapar en anslutning mellan neutralledare och skyddsledare. De båda andra huvudkontakterna för brytkontakterna till kontaktorerna K4 och K5 skickar ett meddelande till växelriktaren om att jordanslutningen har utförts korrekt. Växelriktaren aktiverar reläet K3, som via brytkontakten aktiverar

fjärringången för det externa NA-skyddet. Detta förhindrar en anslutning till det allmänna nätet när nätspänningen återvänder. Slutarkontakten för reläet K3 skickar ytterligare ett meddelande till växelrik-

taren om att låsning genom reläet K3 har genomförts. Utifrån informationen från kontaktorerna och mätningen på växelrik-

tarklämmorna och Smart Meter avgör växelriktaren om driftläget Nödström ska startas eller inte. Växelriktaren startar i driftläget Nödström efter en definierad kontrolltid.

Alla förbrukare i nödströmskretsen försörjs. Övriga förbrukare försörjs inte

10.

och är frånkopplade på ett säkert sätt.

Övergång från nödströmsdrift till driftläget Strömmatning

Växelriktaren arbetar i nödströmsdrift. Kontaktorerna K1 och K2 mot det

allmänna nätet är öppna.

Det allmänna nätet är tillgängligt igen.

Fronius Smart Meter mäter nätparametrarna i det allmänna elnätet och

överför informationen till växelriktaren. Stabiliteten för det allmänna elnätet mäts när det kommer tillbaka genom

kontroll av mätvärdena för Fronius Smart Meter. Växelriktaren avslutar utifrån gjorda inställningar i nödströmsdrift och kopp-

lar sedan utgångarna spänningsfria. Växelriktaren tar över styrningen från K3. Kontaktorerna K1, K2, K4 och K5

försörjs igen. Alla strömkretsar är åter anslutna till och försörjs från det allmänna elnätet.

Ingen inmatning sker från växelriktaren. Efter lagligt föreskrivna nätkontroller kan växelriktaren starta i driftläget

Strömmatning igen.

Installation

Allmänt

Snabblåsning För montering av locket för anslut-

ningsområdet och frontlocket används ett snabblåssystem (3). Du öppnar och stänger systemet genom att vrida in skruven med läckagesäkring (1) ett halvt varv (180°) i snabblåsfjädern (2).

Systemet är vridmomentsoberoende.

OBSI!

Risk föreligger vid användning av skruvdragare.

Det kan leda till att snabblåset förstörs på grund av för stort vridmoment.

Använd en skruvmejsel (TX20).

▶

Skruvarna får inte vridas mer än 180°.

▶

Varningsanvisningar på enheten

Det finns information om tekniska data samt varningsanvisningar och säkerhetssymboler på växelriktaren. Varningsanvisningarna och säkerhetssymbolerna får inte tas bort eller målas över. Anvisningarna och symbolerna varnar för felaktig användning som kan leda till svåra personskador och materiella skador.

Längst ned på märkskylten finns ett nummer med 4 siffror (coded production date) som kan användas för att ta reda på tillverkningsdatumet. Om värdet 11 dras av från de första två siffrorna erhålls tillverkningsåret. De sista två siffrorna anger kalenderveckan när enheten tillverkades.

Exempel: Värde på märkskylten = 3206

32 - 11 = 21 → tillverkningsår 2021 06 = kalendervecka 06

Symboler på märkskylten:

CE-märke – bekräftar att gällande EU-riktlinjer och förordningar följs.

UKCA-märkning - bekräftar att gällande riktlinjer och förordningar för Förenade kungariket Storbritannien följs.

WEEE-märkning - elapparater och elskrot ska sorteras separat enligt europeiska riktlinjer och nationellt gällande lagar, och lämnas till miljövänlig återvinning.

RCM-märkning - kontrollerad enligt kraven från Australien och Nya Zeeland.

ICASA-märkning - kontrollerad enligt kraven från Independent Communications Authority of South Africa.

CMIM-märkning - kontrollerad enligt kraven från IMANOR gällande införselföreskrifter samt följande av marockanska normer.

Säkerhetssymboler:

Fara för allvarliga person- och sakskador vid felaktig användning.

Systemkomponenternas kompatibilitet

Använd de beskrivna funktionerna först efter att du har läst och förstått följande dokument i deras helhet:

den här bruksanvisningen

samtliga bruksanvisningar till systemkomponenterna i sol-

cellsanläggningen, i synnerhet säkerhetsföreskrifterna.

Farlig elektrisk spänning

Vänta tills kondensatorerna i växelriktaren har laddats ur (2 minuter)!

Varningsanvisningens text:

VARNING!

Elektriska stötar kan vara dödliga. Se till att in- och utgångssidan är spänningsfria och frånskilda, innan utrustningen öppnas.

Alla monterade komponenter i solcellsanläggningen måste vara kompatibla och kunna konfigureras på de sätt som krävs. De monterade komponenterna får inte försämra eller negativt påverka solcellsanläggningens funktion.

OBSI!

Icke- eller begränsat kompatibla komponenter i solcellsanläggningen innebär en risk.

Icke-kompatibla komponenter kan försämra eller negativt påverka solcellsanläggningens drift och/eller funktion.

Installera bara sådana komponenter i solcellsanläggningen som tillverkaren

▶

rekommenderar. Diskutera kompatibiliteten med tillverkaren innan du installerar komponen-

▶

ter som inte uttryckligen rekommenderas.

Val av monteringsplats och monteringsläge

≥ 200 mm

(≥ 7.87 inch)

≥ 200 mm

(≥ 7.87 inch)

≥ 445 mm (≥ 17.52 inch)

≥ 250 mm

(≥ 9.84 inch)

≥ 225 mm

(≥ 8.86 inch)

≥ 275 mm (≥ 10.83 inch)

≥ 150 mm (≥ 5.91 inch)

≥ 100 mm (≥ 3.94 inch)

-25°C - +60°C 0 - 100%

Val av monteringsplats för växelriktaren

Beakta följande kriterier vid valet av monteringsplats för växelriktaren:

Installationen får utföras endast på

ett fast, icke brännbart underlag. Max. omgivningstemperaturer:

-25 °C till +60 °C Relativ luftfuktighet:

0–100 % Om växelriktaren monteras i ett

kopplingsskåp eller liknande stängt utrymme, måste en ﬂäktstyrd luftcirkulation finnas för tillräcklig värmeavledning.

För mer information om måtten för växelriktaren, se kapitlet Fronius Sy-

mo GEN24 6–10 kW på sidan 193.

Om växelriktaren ska monteras på ytterväggar på djurstall, ska den sitta minst 2 m från ventilationsöppningarna och byggnadens öppningar.

Följande underlag är tillåtna för montering:

Väggmontering (korrugerad plåt (monteringsskenor), tegelväggar, be-

tongväggar eller annat icke brännbart underlag med tillräcklig bärkraft). Stolpe eller balk (montering med hjälp av monteringsskenor, bakom sol-

panelsmodulerna direkt på stativet för solpanelsmodulerna). Plana tak (Säkerställ vid folietak att folien uppfyller brandskyddskraven

och inte är lättantändlig. Följ nationellt gällande föreskrifter). Parkeringstak (ingen montering över huvudhöjd).

Växelriktaren kan monteras inomhus.

Växelriktaren är lämplig att montera utomhus.

Växelriktaren är tack vare sin kapslingsklass IP 66 okänslig mot vattenstrålar från alla håll och kan även användas i fuktiga miljöer.

Utsätt inte växelriktaren för direkt solsken för att hålla uppvärmningen av den så låg som möjligt.

Montera växelriktaren i ett skyddat läge, till exempel nära solpanelsmodulerna eller under ett takutskjut.

Växelriktaren får varken monteras eller användas högre upp än 4 000 m över havet.

Montera inte växelriktaren i:

Inmatningsområdet för ammoniak, frätande ångor, syror el-

ler salter (såsom lager för gödningsmedel, ventilationsöppningar för djurstallar, kemiska anläggningar, garvningsanläggningar)

Montera inte växelriktaren i omedelbar närhet till bostäder, eftersom vissa driftlägen kan orsaka en svag ljudutveckling.

Montera inte växelriktaren i:

Utrymmen med ökad olycksfallsrisk på grund av nyttodjur

(hästar, kor, får, grisar etc.) Stall och angränsande utrymmen

Lager- och förrådsrum för hö, halm, hackelse, kraftfoder,

gödningsmedel etc.

Växelriktaren är dammtät enligt IP 66. Men i områden med kraftig dammansamling kan det samlas damm på kylytorna, vilket påverkar den termiska kapaciteten negativt. I detta fall krävs regelbunden rengöring, se kapitlet Drift i omgivningar med kraftig

dammutveckling på sidan 155. Vi rekommenderar därför inte

montering i utrymmen och miljöer med kraftig dammutveckling.

Val av monteringsplats för externa batterier

Växelriktarens monteringsläge

Montera inte växelriktaren i:

Växthus

Lager- och bearbetningsutrymmen för frukt, grönsaker och

vinodlingsprodukter Utrymmen för förvaring av säd, grönfoder och fodermedel

VIKTIGT!

Information om lämplig placering för externa batterier hittar du i dokumentationen från tillverkaren.

Växelriktaren är avsedd för lodrät montering på en lodrät vägg eller en lodrät pelare.

Växelriktaren är avsedd för horisontell montering.

Växelriktaren är avsedd för montering på en lutande yta.

Montera inte växelriktaren på en lutande yta med anslutningarna uppåt.

Montera inte växelriktaren lutande på en lodrät vägg eller pelare.

Montera inte växelriktaren horisontellt på en lodrät vägg eller en lodrät pelare.

Montera inte växelriktaren med anslutningarna uppåt på en lodrät vägg eller en lodrät pelare.

Montera inte växelriktaren med överhäng och anslutningarna uppåt.

Montera inte växelriktaren med överhäng och anslutningarna nedåt.

Montera inte växelriktaren i ett innertak.

Montera monteringsfäste och fästa växelriktaren

Val av fästmaterial

Monteringsfästets uppbyggnad

Använd lämpligt fästmaterial utifrån underlaget och följ rekommendationen om skruvdimensionen för monteringsfästet. Montören ansvarar för att välja passande fästmaterial.

Monteringsfästet (symbolbild) fungerar även som mall.

De förborrade hålen på monteringsfästet är avsedda för skruvar med en gängdiameter på 6–8 mm (0.24–

0.32 inch).

Ojämnheter i monteringsunderlaget (t.ex. grov puts) kompenseras till stor del av monteringsfästet.

Deformera inte monteringsfästet

Montera monteringsfästet på vägg

OBSI!

Kontrollera att monteringsfästet inte deformeras vid montering på vägg eller pelare.

Om monteringsfästet deformeras kan det bli svårt att haka fast/svänga in växelriktaren.

VIKTIGT!

Kontrollera vid monteringen av monteringsfästet att det monteras med pilen uppåt.

1 2

Montera monteringsfästet på en stolpe eller en balk

Montera monteringsfästet på monteringsskenor

Om växelriktaren ska monteras på en stolpe eller en balk, rekommenderar Fronius fästsatsen ”Pole clamp” (beställningsnummer SZ 2584.000) från Rittal GmbH.

Satsen "Pole clamp" omfattar följande mått:

Kantig stolpe eller balk med si-

dolängd 50–150 mm (1.97–5.91 inch) Rund stolpe eller balk med en dia-

meter på 40–190 mm (1.57–7.48 inch)

VIKTIGT!

Monteringsfästet måste fästas i minst 4 punkter.

Hänga fast växelriktaren på monteringsfästet

På sidan av växelriktaren hittar du handtag som underlättar att lyfta och fästa den.

Häng fast växelriktaren uppifrån i monteringsfästet. Anslutningarna ska peka nedåt.

Tryck in den undre delen av växelriktaren i monteringsfästets snäppfäste, tills växelriktaren hakar fast på båda sidor med ett hörbart klickljud.

Kontrollera att växelriktaren sitter korrekt på båda sidor.

Förutsättningar för anslutning av växelriktaren

Tillåtna kablar

På växelriktarens anslutningsklämmor kan kablar av följande typ anslutas:

för den elektriska anslutningen

Koppar: rund entrådig

Koppar: rund fintrådig upp till kabelklass 4

Nätanslutningar med push-in-anslutningsklämma Välj ett tillräckligt tvärsnitt för kabeln utifrån utrustningens nominella effekt!

Antal poler Entrådig Flertrådig Fintrådig

2,5–10 mm

Fintrådig med änd‐

hylsor med/utan krage

Nätanslutningar med push-in-anslutningsklämma för nödström* Välj ett tillräckligt tvärsnitt för kabeln utifrån utrustningens nominella effekt!

Antal poler Entrådig Flertrådig Fintrådig

1,5–10 mm

Fintrådig med änd‐

hylsor med/utan krage

PV-/BAT-anslutningar med push-in-anslutningsklämma Välj tillräckligt tvärsnitt för kabeln utifrån utrustningens nominella effekt!

2,5–6 mm

1,5–6 mm

Antal poler Entrådig Flertrådig Fintrådig

2 x 4

4–10 mm

Jordningselektrodsanslutningsklämma Välj tillräckligt tvärsnitt för kabeln utifrån utrustningens nominella effekt!

Antal poler Entrådig Flertrådig Fintrådig

2,5–16 mm

2,5–10 mm

2,5–16 mm

2,5–10 mm

2,5–16 mm

2,5–10 mm

* Skyddsledaren ska enligt produktstandarden IEC 62109 för fastvärsnitt ≤

16 mm² motsvara fastvärsnittet, och vid fastvärsnittet >16 mm² motsvara minst 16 mm².

** Välj kabeltvärsnitt efter installationssituationen och batteritillverkarens

instruktioner.

Tillåtna kablar

På växelriktarens anslutningsklämmor kan kablar av följande typ anslutas:

för datakommunikationsanslutningen

Fintrådig med änd‐

hylsor med/utan krage

4–6 mm

Fintrådig med änd‐

hylsor med/utan krage

2,5–16 mm

2,5–10 mm

Koppar: rund entrådig

Koppar: rund fintrådig

VIKTIGT!

Om ﬂera enkelledare ska anslutas till en ingång på push-in-anslutningsklämmorna, ska enkelledarna kopplas med lämplig ledarändhylsa.

WSD-anslutningar med push-in-anslutningsklämma

Distans

max.

100 m

109 yd

Avisole-

ringsläng

10 mm

0,39 inch

Entrådig Fintrådig

0,14–

1,5 mm

AWG 26–16

0,14–

1,5 mm

AWG 26–16

Modbus-anslutningar med push-in-anslutningsklämma

Distans

max.

300 m

328 yd

Avisole-

ringsläng

10 mm

0,39 inch

Entrådig Fintrådig

0,14–

1,5 mm

AWG 26–16

0,14–

1,5 mm

AWG 26–16

IO-anslutningar med push-in-anslutningsklämma

Distans

max.

Avisole-

ringsläng

Entrådig Fintrådig

Fintrådig

med le-

darändhylsor

med krage

0,14–1 mm AWG 26–18

Fintrådig

med le-

darändhylsor

med krage

0,14–1 mm AWG 26–18

Fintrådig

med le-

darändhylsor

med krage

Fintrådig

med le-

darändhylsor

utan krage

1,5 mm

AWG 26–16

Fintrådig

med le-

darändhylsor

utan krage

1,5 mm

AWG 26–16

Fintrådig

med le-

darändhylsor

utan krage

0,14–

Rekommen-

derad kabel

min. CAT 5

UTP (Unshi-

elded Twis-

ted Pair)

Rekommen-

derad kabel

min. CAT 5 STP (Shiel-

ded Twisted

Pair)

Rekommen-

derad kabel

30 m

32 yd

10 mm

0,39 inch

0,14–

1,5 mm

AWG 26–16

0,14–

1,5 mm

AWG 26–16

0,14–1 mm AWG 26–18

AWG 26–16

0,14–

1,5 mm

Enkelledare

tillåten

LAN-anslutningar

Fronius rekommenderar minst CAT 5 STP-kabel (Shielded Twisted Pair) och ett maximalt avstånd på 100 m (109 yd).

AC-kabelns tvärsnitt

Vid metriskt standardskruvförband M32 med reducerstycke: kabeldiameter från 7 till 15 mm

Vid metriskt skruvförband M32 (borttaget reducerstycke): Kabeldiameter 11-21 mm (vid en kabeldiameter understigande 11 mm reduceras dragavlastningskraften från 100 N till maximalt 80 N)

Vid kabeldiametrar större än 21 mm måste M32-skruvförbandet bytas mot ett M32-skruvförband med utvidgat klämområde - artikelnummer: 42,0407,0780 dragavlastning M32x1,5 KB 18-25.

DC-kabelns tvärsnitt

Maximal säkring på AC-sidan

Kabeldiameter för dragavlastningen: max. 9 mm. Kabeldiameter för anslutningen till push-in-anslutningsklämman: max. 6 mm

VIKTIGT!

Vid dubbelt isolerade kablar med en kabeldiameter större än 6 mm, måste det yttre isoleringsskiktet tas bort för anslutning till push-in-anslutningsklämman.

OBSI!

Nätleverantörens nationella bestämmelser eller andra förutsättningar kan kräva en jordfelsbrytare i nätanslutningsledningen.

I allmänhet räcker det med en jordfelsbrytare av typen A i det här fallet. I vissa fall och beroende på lokala förutsättningar kan det emellertid uppstå felaktiga utlösningar hos jordfelsbrytare av typen A. Därför rekommenderar Fronius att en för frekvensomriktaren lämplig jordfelsbrytare med en utlösningsström på minst 100 mA används. Följ nationellt gällande bestämmelser.

VIKTIGT!

Växelriktaren får maximalt användas med en säkring C 32 A.

Rekom-

AC-ef-

Växelriktare Faser

Fronius Symo GEN24 6 kW 3 6 000 W C 32 A C 16 A Fronius Symo GEN24 8 kW 3 8 000 W C 32 A C 25 A Fronius Symo GEN24 10 kW 3 10 000 W C 32 A C 32 A

fekt

Max.

säkring

menderad

säkring

Anslutning av växelriktare till det allmänna elnätet (AC-sidan)

Säkerhet

FARA!

Fara vid felaktig användning och felaktigt utförda arbeten.

Det kan leda till svåra person- och sakskador.

Läs monteringsanvisningen och bruksanvisningen innan installationen och

▶

idrifttagandet påbörjas. Endast utbildad personal får ta växelriktaren i drift och bara i enlighet med

▶

de tekniska föreskrifterna.

FARA!

Fara på grund av nätspänning och DC-spänning från solpanelsmoduler som utsätts för ljus.

Elektriska stötar kan vara dödliga.

Se inför samtliga anslutningsarbeten till att AC- och DC-sidan är spännings-

▶

fria före växelriktaren. Bara en auktoriserad elektriker får ansluta anläggningen fast till det

▶

allmänna elnätet.

FARA!

Fara vid skadade och/eller förorenade anslutningsklämmor.

Det kan leda till svåra person- och sakskador.

Kontrollera anslutningsklämmorna med avseende på skador och föroreningar

▶

innan de ansluts. Avlägsna föroreningar i spänningsfritt tillstånd.

▶

Låt behörig fackpersonal reparera defekta anslutningsklämmor.

▶

Ansluta växelriktaren till det allmänna elnätet (AC-sidan)

OBSI!

Neutralledaren måste vara ansluten vid drift av växelriktaren.

Växelriktaren kan inte användas i ojordade nät, t.ex. IT-nät (isolerade nät utan skyddsledare).

Kontrollera att nätets neutralledare är jordad.

▶

VIKTIGT!

AC-kabelns skyddsledare ska dras så att den frånskiljs sist, om dragavlastningen skulle upphöra att fungera. Gör exempelvis skyddsledaren längre och lägg den i en slinga.

Koppla från säkringen.

Kontrollera att DC-frånskiljaren står i läget ”Av”. Lossa de 5 skruvarna på kåpan för anslutningsområdet genom att vrida dem 180° åt vänster med en skruvmejsel (TX20). Ta bort kåpan från utrustningens anslutningsområde.

Tryck på spärren på baksidan av anslutningsklämman och dra av nätanslutningsklämman. Dra nätkabeln underifrån genom dragavlastningen på höger sida och genom magnetkärnan.

VIKTIGT!

Skyddsledaren får inte dras genom magnetkärnan och måste anslutas lagd i slinga, så att skyddsledaren frånskiljs sist om dragavlastningen slutar fungera. För mer information om dragavlastning, se kapitlet AC-kabelns tvärsnitt på sidan 64.

Avisolera 12 mm från varje enkelledare. Välj kabeltvärsnitt enligt uppgifterna i

Tillåtna kablar för den elektriska anslutningen på sidan 63.

Lyft spaken för anslutningsklämman för att öppna och för in den avisolerade enkelledaren på avsedd anslutningsplats i anslutningsklämman tills det tar emot. Stäng sedan spaken tills den hakar fast.

VIKTIGT!

Det är bara tillåtet att ansluta en ledning per pol. AC-kablarna kan anslutas utan ledarändhylsor i AC-anslutningsklämman.

L1 Fasledare L2 Fasledare L3 Fasledare N Neutralledare PE Skyddsledare

För in AC-anslutningsklämman i ACanslutningsplatsen tills den hakar fast. Dra åt anslutningsmuttern till dragavlastningen med ett vridmoment på 6 ‑ 7 Nm

Anslutning av solpanelskretsar till växelriktaren

Allmänt om solpanelsmoduler

Beakta följande punkter när du ska välja solpanelsmoduler och vid en möjlig kommersiell användning av växelriktaren:

Solpanelsmodulens tomgångsspänning ökar vid en konstant solinstrålning

och sjunkande temperaturer. Tomgångsspänningen får inte överstiga den maximalt tillåtna systemspänningen. Om tomgångsspänningen överstiger de angivna värdena kommer växelriktaren att förstöras. Då gäller inga garantianspråk. Observera temperaturkoefficienten på databladet till solpanelsmodulerna.

Exakta värden för dimensionering av solpanelsmoduler kan du få genom

lämpliga beräkningsprogram, som Fronius Solar.creator.

VIKTIGT!

Kontrollera innan solpanelsmodulerna ansluts att det spänningsvärde för solpanelsmodulerna som uppgetts av tillverkaren stämmer med verkligheten.

VIKTIGT!

De solpanelsmoduler som ansluts till växelriktaren måste uppfylla normen IEC 61730, klass A.

VIKTIGT!

Solpanelskretsarna får inte jordas.

Säkerhet

FARA!

Fara vid felaktig användning och felaktigt utförda arbeten.

Kan leda till svåra person- och materialskador.

Idrifttagande samt underhålls- och servicearbete i växelriktarens effektdel

▶

får endast utföras av servicepersonal med utbildning från Fronius och enligt de tekniska bestämmelserna. Läs monteringsanvisningen och bruksanvisningen innan installationen och

▶

idrifttagandet påbörjas.

FARA!

Fara på grund av nätspänning och DC-spänning från solpanelsmoduler som utsätts för ljus.

Kan leda till svåra person- och materialskador.

Samtliga anslutnings-, underhålls- och servicearbeten får endast utföras om

▶

AC- och DC-sidan på växelriktaren är spänningsfria. Bara en auktoriserad elektriker får ansluta anläggningen fast till det

▶

allmänna elnätet.

FARA!

Fara vid skadade och/eller förorenade anslutningsklämmor.

Kan leda till svåra person- och materialskador.

Kontrollera anslutningsklämmorna med avseende på skador och föroreningar

▶

innan de ansluts. Avlägsna föroreningar i spänningsfritt tillstånd.

▶

Låt behörig fackpersonal reparera defekta anslutningsklämmor.

▶

Allmänt om solcellsgeneratorn

Konfigurera solcellsgeneratorn 6–10 kW

Det finns 2 av varandra oberoende PV-ingångar att välja mellan (PV 1 och PV 2). Dessa kan kopplas med olika antal moduler.

Vid första idrifttagandet ska solcellsgeneratorn ställas in enligt den aktuella konfigurationen. Inställningarna kan även göras i efterhand i menyområdet ”Anlägg-

ningskonfiguration” under menypunkten ”Komponenter”.

VIKTIGT!

Installationen måste följa gällande nationella regler och standarder. Om den inbyggda ljusbågsdetekteringen i växelriktaren används för att uppfylla kraven i IEC 63027 får inte solpanelskretsarna kombineras före växelriktaren.

Inställningar för solcellsgeneratorn:

PV 1: ON PV 2: OFF

Strömmen är mindre än eller lika med 25 A (I

dcmax

Kombinerade solpanelskretsar med en summaström som är mindre än eller lika med 25 A (I

dcmax

Inställningar för solcellsgeneratorn:

PV 1: ON PV 2: OFF

Kombinerade solpanelskretsar med en summaström som är större än 25 A (I

dcmax

Inställningar för solcellsgeneratorn:

PV 1: ON PV 2: OFF PV 1 + PV 2 (parallellkopplad): ON

VIKTIGT! Den maximala strömbelastningen för en enskild anslutningsklämma är 25 A. Kombinerade solcellskretsar med en summaström på mer än 25 A måste delas upp mellan båda PV-ingångarna före anslutningsklämmorna (I

SC max

≤ 60 A). Stickkontakten för uppdelning av summaström ska vara tillräckligt dimensionerad och monterad på ett lämpligt och fackmannamässigt sätt. Det är inte tillåtet att dela upp strömmen genom bygling av PV 1 till PV 2 på anslutningsklämman.

Inställningar för solcellsgeneratorn:

PV 1: ON PV 2: ON (på)

Ansluta solpanelskretsar till växelriktaren

PV 1 är mindre än eller lika med 40 A (I PV 2 är mindre än eller lika med 20 A (I

SC PV1 SC PV2

)

+ -

PUSH

För DC-kabeln för hand genom DC-genomföringen.

VIKTIGT!

Kabeln ska föras genom DC-genomföringen innan den avisoleras, för att undvika att de enskilda trådarna böjs/bryts av.

PV1+PV1+PV2+BAT

PV2

BAT

PV1-PV1

Välj kabeltvärsnitt enligt uppgifterna i

Tillåtna kablar för den elektriska anslutningen på sidan 63.

Avisolera 12 mm från enkelledarna. Lyft spaken för anslutningsklämman för att öppna och för in den avisolerade enkelledaren på avsedd anslutningsplats i anslutningsklämman tills det tar emot. Stäng sedan spaken tills den hakar fast.

FARA!

Fara på grund av lösa och/eller felaktigt inkopplade enkelledare i anslutningsklämman.

Kan leda till svåra person- och materialskador.

Anslut endast en enkelledare till

▶

respektive anslutningsplats i anslutningsklämman. Kontrollera att enkelledarna sitter

▶

fast ordentligt i anslutningsklämman. Se till att enkelledaren är helt inne

▶

i anslutningsklämman och att inga enskilda trådar sticker ut från anslutningsklämman.

+ / -

TX 20

1,3 - 1,5 Nm

+ -

"click"

Kontrollera spänning och polaritet för DC-kabeldragningen med ett lämpligt mätinstrument. Ta ut båda DC-anslutningsklämmorna från sina anslutningsplatser.

SE UPP!

Fara vid polvändning på anslutningsklämmorna.

Det kan leda till svåra sakskador på växelriktaren.

Kontrollera polariteten för DC-ka-

▶

beldragningen med ett lämpligt mätinstrument. Mät spänningen med ett lämpligt

▶

mätinstrument (max. 1 000 VDC)

För in DC-anslutningsklämmorna i respektive anslutningsplats tills de hakar fast. Dra åt skruvarna till dragavlastningen med en skruvmejsel (TX20) och ett vridmoment på 1,3–1,5 Nm på kåpan.

OBSI!

Risk på grund av för stort vridmoment vid dragavlastningen.

Det kan leda till skador på dragavlastningen.

Använd inte skruvdragare.

▶

Anslutning av batteri till växelriktaren

Säkerhet

FARA!

Fara vid felaktig användning och felaktigt utförda arbeten.

Kan leda till svåra person- och materialskador.

Idrifttagande samt underhålls- och servicearbete på växelriktaren och batte-

▶

riet får endast utföras av servicepersonal med utbildning från respektive växelriktar- och batteritillverkare, och endast enligt de tekniska bestämmelserna. Läs monteringsanvisningen och bruksanvisningen från respektive tillverkare

▶

innan installationen och idrifttagandet påbörjas.

FARA!

Fara på grund av nätspänning och DC-spänning från solpanelsmoduler som utsätts för ljus, samt batterier.

Kan leda till svåra person- och materialskador.

Samtliga anslutnings-, underhålls- och servicearbeten får endast utföras om

▶

AC- och DC-sidan på växelriktaren och batteriet är spänningsfria. Bara en auktoriserad elektriker får ansluta anläggningen fast till det

▶

allmänna elnätet.

FARA!

Ansluta batterier på DC-sidan

Fara vid skadade och/eller förorenade anslutningsklämmor.

Kan leda till svåra person- och materialskador.

Kontrollera anslutningsklämmorna med avseende på skador och föroreningar

▶

innan de ansluts. Avlägsna föroreningar i spänningsfritt tillstånd.

▶

Låt behörig fackpersonal reparera defekta anslutningsklämmor.

▶

SE UPP!

Fara vid användning av batteriet över den höjd över havet som tillverkaren angett.

Om batteriet används på otillåten höjd, kan det leda till begränsningar i driften, att batteriet slutar fungera samt osäker batteristatus.

Beakta tillverkarnas uppgifter gällande tillåten höjd över havet.

▶

Använd bara batteriet på de höjder över havet som tillverkaren angivit.

▶

VIKTIGT!

Kontrollera att batteriet är avstängt innan det installeras. Ta hänsyn till maximal DC-kabellängd för installation av externa batterier enligt tillverkarens uppgifter, se kapitlet Lämpliga batterier på sidan 27.

BAT PE

BAT+ BAT-

Dra batterikablarna för hand genom DC-genomföringarna.

* Batteriets skyddsledare måste anslutas externt (t.ex. i ett kopplingsskåp). Vid anslutning av LG RESU FLEX-batteriet kan batteriets skyddsledare anslutas i växelriktaren (se kapitlet An-

sluta skyddsledaren för LG RESU FLEX på sidan 79. Observera det

minsta tvärsnittet för batteriets skyddsledare.

VIKTIGT!

Kablarna ska föras genom DC-genomföringen innan de avisoleras, för att undvika att de enskilda trådarna böjs/bryts av.

PUSH

BAT+ BAT-

Välj kabeltvärsnitt enligt uppgifterna i

Tillåtna kablar för den elektriska anslutningen på sidan 63.

FARA!

Fara på grund av lösa och/eller felaktigt inkopplade enkelledare i anslutningsklämman.

Kan leda till svåra person- och materialskador.

Anslut endast en enkelledare till

▶

respektive anslutningsplats i anslutningsklämman. Kontrollera att enkelledarna sitter

▶

fast ordentligt i anslutningsklämman. Se till att enkelledaren är helt inne

▶

i anslutningsklämman och att inga enskilda trådar sticker ut från anslutningsklämman.

Fara för överspänning om andra anslutningsplatser på anslutningsklämman används.

Det kan leda till skador på batteriet och/eller solpanelsmodulerna.

▶

SE UPP!

Använd endast anslutningsplatser märkta med BAT för anslutning av batteriet.

Fara vid polvändning på anslutningsklämmorna.

Det kan leda till svåra sakskador på solcellsanläggningen.

▶

För in DC-anslutningsklämmorna i respektive anslutningsplats tills de hakar fast.

SE UPP!

Kontrollera polariteten för DC-kabeldragningen med ett lämpligt mätinstrument, med inkopplat batteri. Den maximala spänningen för batteriingången får inte överskridas (se Tekniska data på sidan 162).

VIKTIGT!

Information om anslutning på batterisidan hittar du i monteringsanvisningarna från respektive tillverkare.

Dra åt skruvarna för kabeldragningen med en skruvmejsel (TX20) och ett vridmoment på 1,3–1,5 Nm på kåpan.

OBSI!

Risk på grund av för stort vridmoment vid dragavlastningen.

Det kan leda till skador på dragavlastningen.

Använd inte skruvdragare.

▶

Ansluta skyddsledaren för LG RESU FLEX

Dra batteriets skyddsledare i den integrerade kabelkanalen för frånskiljningen av anslutningsområdet till AC-anslutningsområdet.

Fäst batteriets skyddsledare vid den andra ingången uppifrån i anslutningsklämman för jordningselektrod med en skruvmejsel (TX20) och ett vridmoment på 1,8–2 Nm.

VIKTIGT!

Information om anslutning på batterisidan hittar du i monteringsanvisningarna från respektive tillverkare.

Ansluta nödström – PV Point (OP)

Säkerhet

FARA!

Fara vid felaktig installation, idrifttagande, manövrering eller användning.

Kan leda till svåra person- och materialskador.

Installation och idrifttagning får endast utföras av utbildad fackpersonal, un-

▶

der beaktande av de tekniska föreskrifterna. Monterings- och bruksanvisningen ska läsas noggrant före användning.

▶

Kontakta säljaren omgående om något är oklart.

▶

FARA!

Fara vid skadade och/eller förorenade anslutningsklämmor.

Kan leda till svåra person- och materialskador.

Kontrollera anslutningsklämmorna med avseende på skador och föroreningar

▶

innan de ansluts. Avlägsna föroreningar i spänningsfritt tillstånd.

▶

Låt behörig yrkespersonal reparera defekta anslutningsklämmor.

▶

OBSI!

Genomgående försörjning via PV Point beror på den solpanelseffekt som finns tillgänglig.

Om det inte finns tillräckligt med effekt från solpanelsmodulerna, kan det leda till avbrott.

Anslut inga förbrukare som kräver avbrottsfri försörjning.

▶

Installation

VIKTIGT!

Beakta och följ nationellt gällande lagar, standarder och föreskrifter, samt uppgifterna från nätleverantören. Vi rekommenderar starkt att du stämmer av den färdiga installationen med nätleverantören för att få den uttryckligen godkänd. Detta gäller särskilt för den som upprättar anläggningen (t.ex. installatören).

OBSI!

Alla laster som försörjs via OP-anslutningsklämman ska vara avsäkrade genom en jordfelsbrytare.

För att säkerställa funktionen för denna jordfelsbrytare, ska en anslutning mellan neutralledaren N´ (OP) och jord skapas.

Du hittar Fronius rekommenderade kopplingsschema under Nödströmsklämma

– PV-Point (OP) på sidan 177.

Koppla från säkringen och DC-frånskiljaren.

SE UPP!

Fara vid felaktigt utfört borrarbete.

Det kan leda till skador på ögon och händer på grund av omkringﬂygande delar och vassa kanter, samt skador på växelriktaren.

Använd lämpliga skyddsglasögon vid borrarbete.

▶

Använd endast stegborr för borrarbeten.

▶

Kontrollera att inte utrustningens inre skadas (t.ex. anslutningsblock).

▶

Anpassa borrhålets diameter efter respektive anslutning.

▶

Avgrada borrhålen med ett lämpligt verktyg.

▶

Avlägsna borrester från växelriktaren.

▶

Kabelkanalen (tillval) ska borras upp med en stegborr.

Placera dragavlastningen i borrhålet och fäst med det vridmoment tillverkaren har angett.

Dra nätkabeln underifrån genom dragavlastningen. Dra av OP-anslutningsklämman.

Avisolera 12 mm från enkelledarna. Kabeltvärsnittet ska ligga mellan

1,5 mm2 och 10 mm2. Lyft spaken för anslutningsklämman för att öppna och för in den avisolerade enkelledaren på avsedd plats i anslutningsklämman tills det tar emot. Stäng sedan spaken tills den hakar fast.

FARA!

Fara på grund av lösa och/eller felaktigt inkopplade enkelledare i anslutningsklämman.

Kan leda till svåra person- och materialskador.

Anslut endast en enkelledare till

▶

respektive anslutningsplats i anslutningsklämman. Kontrollera att enkelledarna sitter

▶

fast ordentligt i anslutningsklämman. Se till att enkelledaren är helt inne

▶

i anslutningsklämman och att inga enskilda trådar sticker ut från anslutningsklämman.

L1´ Fasledare N´ Neutralledare N´ PEN-ledare

VIKTIGT!

PEN-ledaren ska ha permanent blåmarkerade ändar enligt nationellt gällande regler och ett tvärsnitt på 10 mm².

Skyddsledaren och PEN-ledaren för jordningselektrodsanslutningsklämman ska dras åt med en skruvmejsel (TX20) och ett vridmoment på 1,8– 2 Nm.

För in OP-anslutningsklämman i OPanslutningsplatsen tills den hakar fast. Dra åt anslutningsmuttern för dragavlastningen med det vridmoment tillverkaren har angett.

Nödström – ansluta Full Backup

Säkerhet

FARA!

Fara vid felaktig installation, idrifttagande, manövrering eller användning.

Det kan leda till svåra person-/sakskador.

Installation och idrifttagning får endast utföras av utbildad fackpersonal, un-

▶

der beaktande av de tekniska föreskrifterna. Monterings- och bruksanvisningen ska läsas noggrant före användning.

▶

Kontakta säljaren omgående om något är oklart.

▶

VIKTIGT!

Beakta och följ nationellt gällande lagar, standarder och föreskrifter, samt uppgifterna från nätleverantören. Vi rekommenderar starkt att du stämmer av de konkreta exemplen och särskilt den konkreta installationen med nätleverantören, för att få den uttryckligen godkänd. Detta gäller särskilt för den som uppför anläggningen (t.ex. installatören). De exempel vi ger här visar en nödströmsförsörjning med eller utan ett externt skyddsrelä (externt NA-skydd). Nätleverantören avgör om ett externt skyddsrelä ska användas.

VIKTIGT!

En avbrottsfri strömförsörjning (UPS) får endast användas för att försörja enskilda förbrukare (t.ex. datorer). Det är inte tillåtet att mata in strömmen i hushållets strömförsörjning. Monterings- och bruksanvisningen ska läsas noggrant före användning. Kontakta säljaren omgående om något är oklart.

Kabeldragning inkl. nödströmskrets och 3-polig frånskiljning (t.ex. Österrike eller Australien)

De exempel som du hittar i detta dokument är förslag. Detta gäller särskilt exempel på kabeldragning och kopplingsscheman. Dessa exempel har noggrant tagits fram och testats. Du kan därför använda dem som utgångspunkt för din installation. All användning av dessa exempel sker på egen risk.

VIKTIGT! Vilken kabeldragning som nätleverantören kräver måste klargöras med nätleverantören.

Kopplingsschema

Kopplingsschemat för 3-polig dubbel Fault Ride Through (FRT)-kompatibel frånskiljning, t.ex.för Österrike, finns i bilagan till detta dokument på sidan 183. Kopplingsschemat för 3-polig dubbel frånskiljning, t.ex. för Österrike, finns i bilagan till detta dokument på sidan 184. Kopplingsschemat för 3-polig enkel frånskiljning, t.ex. för Australien, finns i bilagan till detta dokument på sidan 185.

Kabeldragning för nödströmskrets och icke-nödströmskretsar:

Om inte alla förbrukare i huset behöver nödströmsförsörjning, ska strömkretsarna delas upp i nödströmskretsar och icke-nödströmskretsar. Den totala belastningen för nödströmskretsen får inte överstiga den nominella effekten för växelriktaren.

nom kontaktorerna K1 och K2. Resten av hushållsnätet får i det här fallet ingen försörjning.

Beakta följande punkter vid kabeldragning:

Huvudkontakterna för kontaktorerna K1 och K2 ska installeras mellan Froni-

us Smart Meter och växelriktaren resp. jordfelsbrytaren för nödströmskretsen. Spänningen för kontaktorerna K1 och K2 kommer från det allmänna nätet

och måste anslutas till fas 1 (L1) efter Fronius Smart Meter och säkras på lämpligt sätt. Via en brytkontakt från relä K3 bryts matningsspänningen för kontaktorerna

K1 och K2. Det förhindrar att nödströmsnätet för växelriktaren kopplas till det allmänna nätet. Slutarkontakten för reläet K3 skickar ett meddelande till växelriktaren om

att låsning genom reläet K3 har genomförts. Ytterligare växelriktare eller andra AC-källor kan installeras i nödströmskret-

sen efter huvudkontakterna för K1 och K2. Källorna synkroniseras inte efter nätet för växelriktaren, eftersom detta nödströmsnät har en frekvens på 53 Hz. Det är valfritt att använda kontaktorn K2 i Australien.

Kabeldragning för allpolig frånskiljning, t.ex. för Tyskland, Frankrike, Spanien

Kopplingsschema

Kopplingsschemat för 4-polig dubbel frånskiljning, t.ex. för Tyskland, hittar du i bilagan till detta dokument, på sidan 187. Kopplingsschemat för 4-polig enkel frånskiljning, t.ex. för Frankrike och Spanien, hittar du i bilagan till detta dokument, på sidan 188.

Kabeldragning för nödströmskrets och icke-nödströmskretsar

Nödströmskretsar och icke-nödströmskretsar ska säkras separat från varandra enligt de säkerhetsåtgärder som krävs (jordfelsbrytare, säkring etc.). I driftläget Nödström frånskiljs bara nödströmskretsarna allpoligt från nätet genom kontaktorerna K1 och K2 och en jordanslutning skapas för dessa. Resten av hushållsnätet får i det här fallet ingen försörjning.

Beakta följande punkter vid kabeldragning:

Huvudkontakterna för kontaktorerna K1 och K2 ska installeras mellan Froni-

us Smart Meter och jordfelsbrytaren för växelriktaren resp. jordfelsbrytaren för nödströmskretsen. Matningsspänningen för kontaktorerna K1 och K2 kommer från det allmänna

nätet och måste anslutas till fas 1 (L1) efter Fronius Smart Meter och säkras på lämpligt sätt. För att säkerställa funktionen för jordfelsbrytaren i nödströmsdrift måste

anslutningen mellan neutralledaren och skyddsledaren utföras så nära växelriktaren som möjligt, men före den första jordfelsbrytaren. För detta används en brytkontakt per huvudkontakt för kontaktorerna K4 och K5. Då skapas jordanslutningen när det allmänna nätet inte längre är tillgängligt. Matningsspänningen för kontaktorn K4 och K5 sker som för kontaktorn K1

över fas 1 (L1) för det allmänna nätet. Via en brytkontakt för relä K3 bryts matningsspänningen för kontaktorerna

K1, K2, K4 och K5. Det förhindrar att jordanslutningen inte omedelbart frånskiljs igen när det allmänna nätet kommer tillbaka och att nödströmsnätet för växelriktaren kopplas till det allmänna nätet. Slutarkontakten för reläet K3 skickar ett meddelande till växelriktaren om

huruvida låsning genom reläet K3 har genomförts. Det är valfritt att använda kontaktorn K2 i Frankrike.

Ytterligare växelriktare eller andra AC-källor kan installeras i nödströmskret-

sen efter huvudkontakterna för K1 och K2. Källorna synkroniseras inte efter nätet för växelriktaren, eftersom detta nödströmsnät har en frekvens på 53 Hz.

Kabeldragning för allpolig frånskiljning, t.ex. för Italien

Kopplingsschema

Kopplingsschemat för den 4-poliga dubbla frånskiljningen med externt NAskydd, t.ex. för Italien, finns i bilagan till detta dokument på sidan 189.

Kabeldragning för nödströmskrets och icke-nödströmskretsar:

VIKTIGT!

För denna kopplingsvariant måste Fronius Smart Meter US-480 användas.

Nödströmskretsar och icke-nödströmskretsar ska säkras separat från varandra enligt de säkerhetsåtgärder som krävs (jordfelsbrytare, säkring etc.). I nödströmsdrift frånskiljs bara nödströmskretsarna genom kontaktorerna K1 och K2 och en jordanslutning skapas för dessa. Resten av hushållsnätet får i det här fallet ingen försörjning.

Beakta följande punkter vid kabeldragning:

Huvudkontakterna för kontaktorerna K1 och K2 ska installeras mellan Froni-

us Smart Meter och jordfelsbrytaren för växelriktaren resp. jordfelsbrytaren för nödströmskretsen. Matningsspänningen för kontaktorerna K1 och K2 kommer från det allmänna

nätet och måste anslutas till fas 1 (L1) efter Fronius Smart Meter och säkras på lämpligt sätt. Styrningen för kontaktorerna K1 och K2 sker via det externa nät- och anlägg-

ningsskyddet (NA-skydd). Det externa NA-skyddet måste installeras efter Fronius Smart Meter. Du hit-

tar noggranna anvisningar för montering och kabeldragning för det externa NA-skyddet i bruksanvisningarna för NA-skyddet. Remote trip-ingången för det externa NA-skyddet ska sättas till NC, enligt

anvisningarna i bruksanvisningen från tillverkaren. För att säkerställa funktionen för jordfelsbrytaren i nödströmsdrift måste

anslutningen mellan neutralledaren och skyddsledaren utföras så nära växelriktaren som möjligt, men före den första jordfelsbrytaren. För detta används en brytkontakt för huvudkontakterna för kontaktorerna K4 och K5. Då skapas jordanslutningen när det allmänna nätet inte längre är tillgängligt. Matningsspänningen för kontaktorerna K1, K2, K4 och K5 sker över fas 1 (L1)

för det allmänna nätet och kopplas över det externa NA-skyddet. Matningsspänningen för kontaktorerna K1, K2, K4 och K5 bryts via en bryt-

kontakt från relä K3, som styr fjärringången för det externa NA-skyddet. Det förhindrar att jordanslutningen inte omedelbart frånskiljs igen när det allmänna nätet kommer tillbaka och att nödströmsnätet för växelriktaren kopplas till det allmänna nätet. Slutarkontakten för reläet K3 skickar ett ytterligare meddelande till växelrik-

taren om huruvida låsning genom reläet K3 har genomförts. Ytterligare växelriktare eller andra AC-källor kan installeras i nödströmskret-

sen efter huvudkontakterna för K1 och K2. Källorna synkroniseras inte efter nätet för växelriktaren, eftersom detta nödströmsnät har en frekvens på 53 Hz.

Testa driftläget Nödström

Efter den första installationen och konfigurationen av nödströmsdriften rekommenderar vi att du testar nödströmsdriften. För testdrift rekommenderas en batteriladdning på minst 30 %.

Du hittar en beskrivning av hur du utför testdrift i checklistan för nödström (https://www.fronius.com/en/search-page, artikelnummer: 42,0426,0365).

Ansluta datakommunikationskabeln

Modbus-deltaga-reDu kan välja fritt mellan ingångarna M0 och M1. Max. 4 Modbus-deltagare kan

anslutas på ingångarna M0 och M1 på Modbus-anslutningsklämman.

VIKTIGT!

Per växelriktare kan bara en primärräknare, ett batteri och en ohmpilot anslutas. Batteriet upptar 2 deltagare, på grund av den höga dataöverföringen. Om funktionen ”Växelriktarstyrning via Modbus” i menyområdet ”Kommunikation” →

”Modbus” aktiveras, är inga Modbus-deltagare möjliga. Det går inte att skicka och

ta emot data samtidigt.

Exempel 1:

Ingång Batteri

Modbus 0 (M0)

Modbus 1 (M1)

Exempel 2:

Ingång Batteri

Fronius

Ohmpilot

Fronius

Ohmpilot

Antal

Primärräkna

0 4

0 2

0 1

1 3

Antal

Primärräkna

Antal

Sekundärmäta-

Antal

Sekundärmäta-

Modbus 0 (M0)

Modbus 1 (M1)

1 3

0 4

0 2

0 1

Dragning av datakommunikationskabel

VIKTIGT!

Beakta följande punkter om kablar för datakommunikation ska dras in i växelriktaren:

Ta beroende på antalet och tvärsnittet hos de indragna kablarna för data-

kommunikation bort de aktuella blindpluggarna från tätningsinsatsen och sätt i kablarna för datakommunikation. Du måste sätta passande blindpluggar i de tomma öppningarna i tätningsin-

satsen.

VIKTIGT!

Om blindpluggarna saknas eller inte sitter i ordentligt kan inte kapslingsklass IP66 garanteras.

Lossa anslutningsmuttern för dragavlastningen och tryck ut tätningsringen med blindpluggarna från insidan av utrustningen.

Vrid upp tätningsringen på det ställe där blindpluggen ska tas bort.

* Lossa blindpluggen genom att vrida den i sidled.

Dra datakabeln först genom anslutningsmuttern för dragavlastningen och sedan genom öppningen i huset.

Placera tätningsringen mellan anslutningsmuttern och husets öppning. Tryck in datakabeln i kabeldragningen för tätningen. Tryck sedan in tätningen till underkanten på dragavlastningen.

Dra åt anslutningsmuttern för dragavlastningen med ett vridmoment på 2,5 till max. 4 Nm.

Ansluta batterikommunikationskablarna

Avisolera 10 mm från enkelledarna och montera ledarändhylsor om så behövs.

VIKTIGT!

Om ﬂera enkelledare ska anslutas till en ingång på push-in-anslutningsklämmorna, ska enkelledarna kopplas med lämplig ledarändhylsa.

Placera kablarna i respektive anslutningsplats och kontrollera att kablarna sitter som de ska.

VIKTIGT!

För anslutning av ”Data +/-” och ”Aktivera +/-” får endast tvinnade kabelpar användas, se kapitlet Tillåtna kablar

för datakommunikationsanslutningen

på sidan 63.

Skärmningen för kabeln ska tvinnas och placeras i anslutningsplatsen märkt ”SHIELD”.

VIKTIGT!

En felaktigt monterad skärmning kan störa datakommunikationen.

Du hittar Fronius rekommenderade förslag på kabeldragning på sidan 179.

Belastningsmotstånd

Det kan hända att anläggningen är funktionsduglig även utan belastningsmotstånd. Men på grund av interferens rekommenderar vi att du använder belastningsmotstånd enligt följande översikt, för en felfri drift.

För tillåtna kablar och max. avstånd för datakommunikationsområdet, se kapitlet

Tillåtna kablar för datakommunikationsanslutningen på sidan 63.

VIKTIGT!

Belastningsmotstånd som inte monteras enligt bilden kan orsaka störningar i datakommunikationen.

Manufacturer manualManufacturer manual

OPTION 1

0 1

Modbus 1

0 1

Modbus 0

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5)

Manufacturer manual

OPTION 2

M0 / M1

0 1

Manufacturer manual

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5)

Manufacturer manual

OPTION 3

M0 / M1

0 1

Manufacturer manual

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5)

Installera WSD

IN (+)

IN (-)

OUT (+)

OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

CAT 5/6/7

(Wired Shut Down)

VIKTIGT!

Push-in-anslutningsklämman WSD i anslutningsområdet för växelriktaren levereras som standard med en överbryggning. Om en utlösare eller en WSD-kedja installeras måste överbryggningen avlägsnas.

Det måste finnas en WSD-brytare i position 1 (master) vid den första växelriktaren med ansluten utlösaranordning i WSD-kedjan. För övriga växelriktare ska WSD-brytaren vara i position 0 (slav).

Max. avstånd mellan två enheter: 100 m Max. antal enheter: 28

* Potentialfri kontakt för utlösaranordning (t.ex. centralt NA-skydd). Om ﬂera potentialfria kontakter ska användas i en WSD-kedja, ska dessa seriekopplas.

Stänga igen växelriktaren och ta den i drift

Stänga anslutningsområdet/ locket för växelriktaren och ta den i drift

OBSI!

Locket är av säkerhetsskäl försett med ett lås som gör att det bara kan stängas över växelriktaren när DC-frånskiljaren är avstängd.

Locket får endast hakas fast och svängas in på växelriktaren vid frånkopplad

▶

DC-frånskiljare. Använd inte våld när du hakar fast och svänger in locket.

▶

Placera kåpan på anslutningsområdet. Skruva fast de 5 skruvarna i angiven ordning genom att vrida dem 180° åt höger med en skruvmejsel (TX20).

Första idrifttagandet av växelriktaren

Inför det första idrifttagandet av växelriktaren måste olika inställningar utföras.

Om inställningen avbryts innan den är klar, sparas inte angivna data och startskärmen med installationsassistenten visas igen. Vid avbrott på grund av t.ex. strömavbrott sparas data. Idrifttagandet fortsätter på samma ställe som vid avbrottet efter att strömförsörjningen återställts. Om inställningen avbrutits matar växelriktaren in i nätet med max. 500 W och lysdioden för driftstatus blinkar gult.

Haka fast locket på växelriktaren uppifrån. Tryck på den nedre delen av locket och fäst de 2 skruvarna genom att vrida dem 180° åt höger med en skruvmejsel (TX20). Sätt DC-frånskiljaren i läget ”Till”. Slå på säkringen. För system med batteri ska tillkopplingsföljden observeras enligt kapitlet Lämpliga batterier på sidan 27.

VIKTIGT! Öppna WLAN-åtkomstpunkten med den optiska sensorn, se kapitlet Knappfunktioner och status-

indikator med lysdiod på sidan 36

De nationella inställningarna kan bara göras första gången växelriktaren tas i drift. Kontakta teknisk support om de nationella inställningarna måste ändras i efterhand.

Installation med

1 2

open access point

Setup your PV system in a few minutes.

START INSTALLATION

Log in with your Fronius credentials (email adress & password) in order to get the most out of the PV System. Installing a new product does not require a Login.

Imprint & Contact Terms & ConditionsData Privacy

Fronius Solar.start

open access point

FRONIUS_PILOTxxx

Secured

Password:

12345678

192.168.250.181

appen

För installationen behövs appen ”Fronius Solar.start”. Appen finns tillgänglig på alla plattformar (beroende på vilken slutenhet installationen utförs med).

Starta installationen i appen.

Välj den produkt som anslutningen ska skapas till.

Rör en gång vid sensorn för att åtkomstpunkten ska öppnas → kommunikationslysdioden blinkar blått.

Följ stegen i installationsguiden och slutför.

Lägg till systemkomponenterna i Fronius Solar.web och ta solcellsanlägg-

ningen i drift.

Installera med webbläsare

Nätverksassistenten och produktinställningarna behöver inte utföras samtidigt. För installationsguiden till Fronius Solar.web krävs nätverksanslutning.

WLAN:

Rör en gång vid sensorn för att åtkomstpunkten ska öppnas → kommunikationslysdioden blinkar blått.

Upprätta anslutningen till växelriktaren i nätverksinställningarna (växelrikta-

ren visas med namnet ”FRONIUS_PILOT” och utrustningens serienummer). Lösenord: Ange 12345678 och bekräfta.

VIKTIGT!

För att kunna skapa anslutningen med lösenordet 12345678 i Windows 10 måste du först aktivera länken för att ansluta med nätverksnyckel.

Ange IP-adressen 192.168.250.181 i webbläsaren och bekräfta. Installations-

assistenten öppnas. Följ stegen i installationsassistenten och slutför installationen.

Lägg till systemkomponenterna i Fronius Solar.web och ta solcellsanlägg-

ningen i drift.

Nätverksassistenten och produktinställningarna behöver inte utföras samtidigt.

169.254.0.180

open access point

För installationsassistenten Fronius Solar.web krävs nätverksanslutning.

Ethernet:

Skapa anslutningen till växelriktaren (LAN1) med en nätverkskabel (CAT5

STP eller högre).

Rör en gång vid sensorn för att åtkomstpunkten ska öppnas → kommunikationslysdioden: blinkar blått.

Ange IP-adressen 169.254.0.180 i webbläsaren och bekräfta. Installationsas-

sistenten öppnas. Följ stegen i installationsassistenten och slutför installationen.

Lägg till systemkomponenterna i Fronius Solar.web och ta solcellsanlägg-

ningen i drift.

Nätverksassistenten och produktinställningarna behöver inte utföras samtidigt. För installationsassistenten Fronius Solar.web krävs nätverksanslutning.

Slå av strömmen till växelriktaren och slå på den igen

Koppla från säkringen.

1. Flytta DC-frånskiljaren till läget

2. ”Från”.

Utför stegen ovan i omvänd ordning för att ta växelriktaren i drift igen.

Inställningar – växelriktarens

användargränssnitt

100

Fronius Fronius Symo GEN24 6 - 10 kW Plus Operating Instruction [SV]

Specifications and Main Features

Frequently Asked Questions

User Manual
