Sisällysluettelo

Turvallisuusohjeet 7

Turvaohjeiden selitys 7
Turvallisuus 7
Yleistä 7
Ympäristtöolosuhteet 8
Valtuutettu henkilöstö 8
Tietoja melupäästöarvoista 8
Sähkömagneettiseen yhteensopivuuteen liittyvät toimet 8
Varavirta 9
Tietojen varmistukset 10
Tekijänoikeus 10
Suojamaadoitus (PE) 10

Yleisiä tietoja 11

Fronius Symo GEN24 13

Laitekonsepti 13
Toimintojen yleiskatsaus 13
Fronius UP 14
Toimitussisältö 14
Määräystenmukainen käyttö 14
Lämpökonsepti 15
Fronius Solar.web 15
Paikallinen tiedonsiirto 16

Eri käyttötilat 17

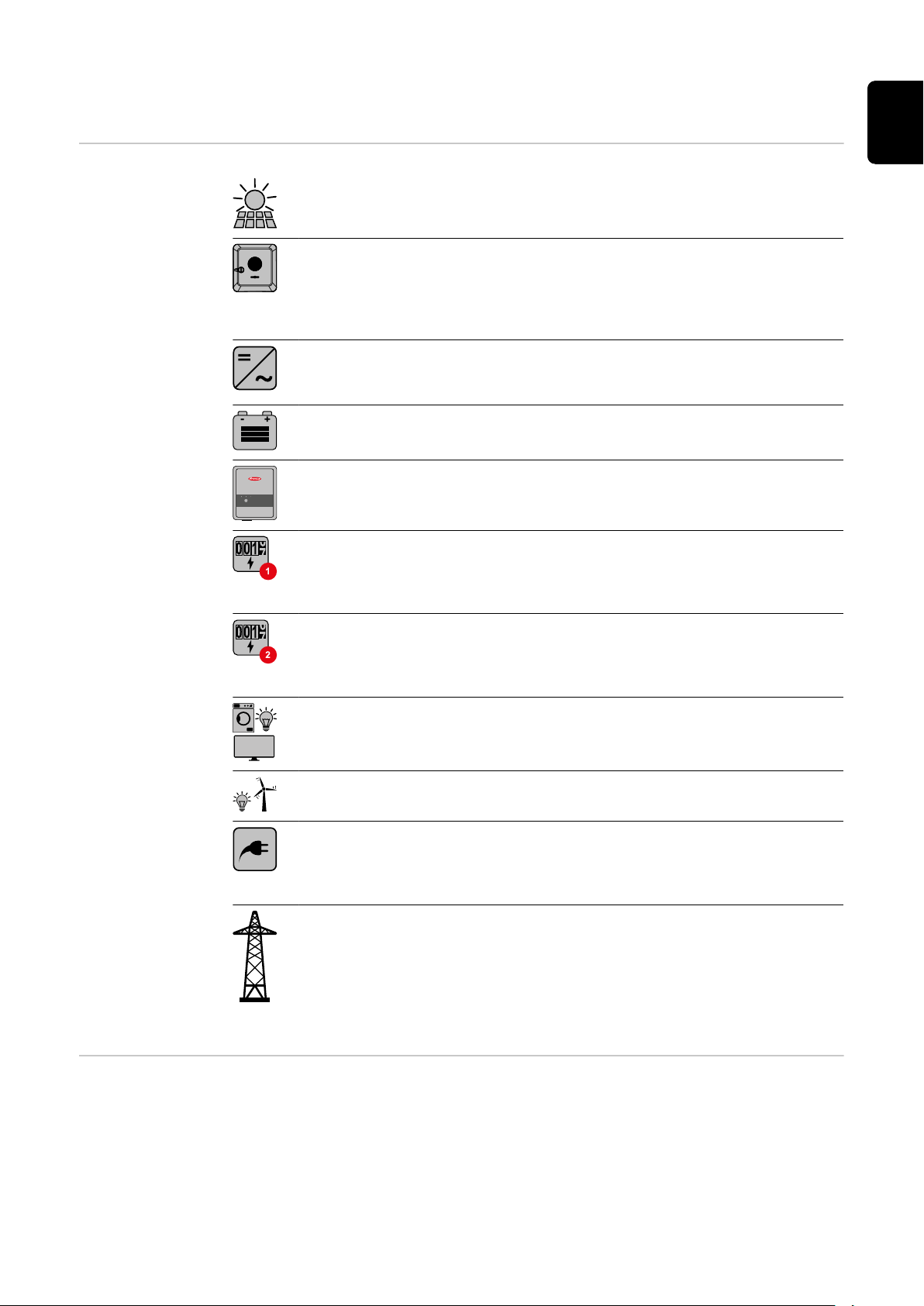

Käyttötilat – symbolien selitys 17
Käyttötila – invertteri akun kanssa 17
Käyttötila – invertteri akun ja useiden Smart Meter -mittareiden kanssa 18

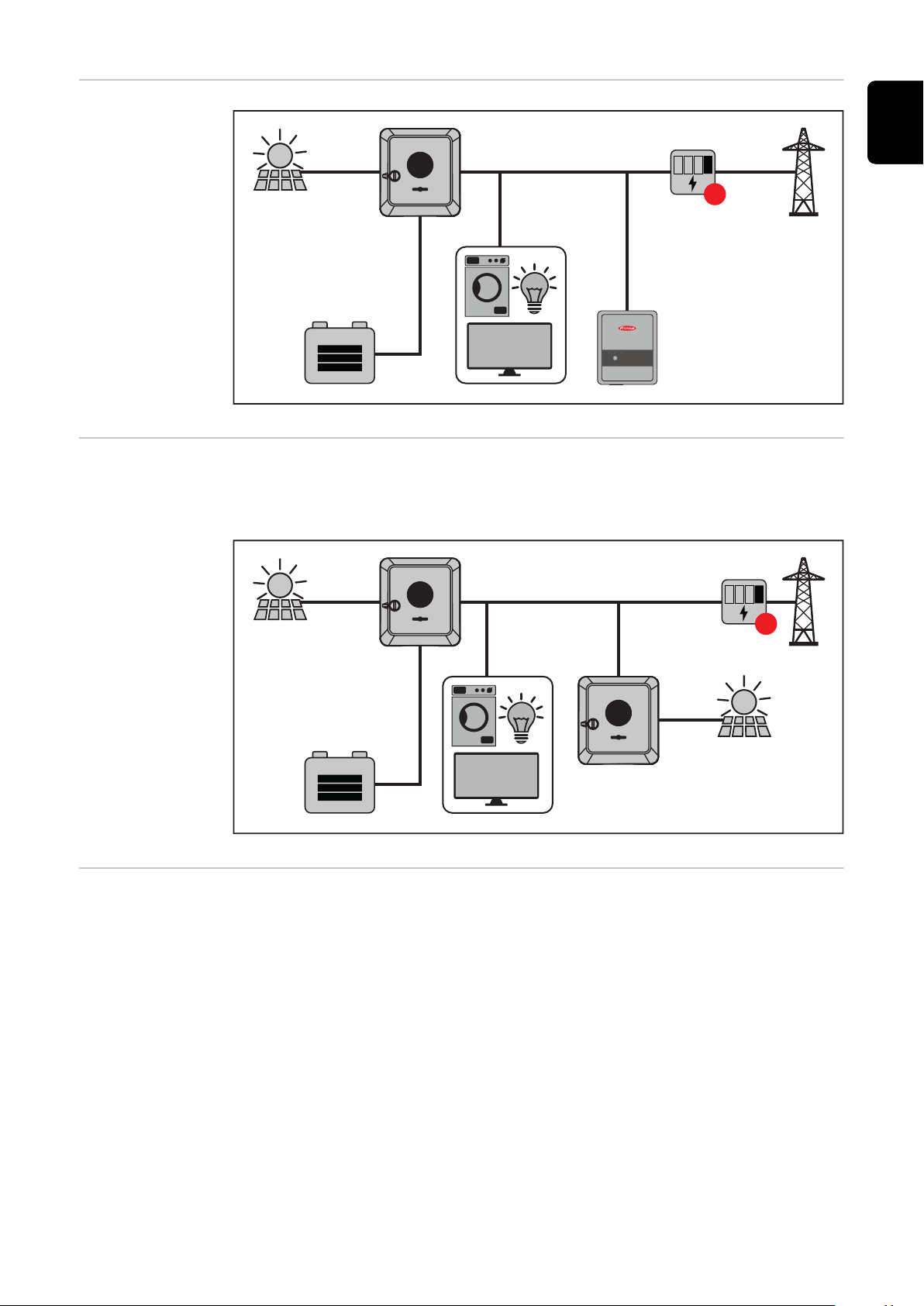

Käyttötila – invertteri akun kanssa, AC-kytketty toiseen invertteriin 18
Käyttötila – invertteri akun ja Ohmpilotin kanssa 19
Käyttötila – invertteri akun ja toisen invertterin kanssa 19
Invertterin energiavirran suunta 19
Käyttötilat (vain akulla varustetut järjestelmät) 20

Energiansäästötila 21

Yleistä 21
Katkaisuehdot 21
Kytkentäehdot 21
Erikoistapaus 21
Energiansäästötilan näyttö 22

Sopivat akut 23

Yleistä 23
BYD Battery-Box Premium 23
LG RESU FLEX 24

Manuaalinen järjestelmän käynnistys 26

Edellytys 26
Järjestelmän sammutuksen ilmoitus 26
Manuaalinen akun käynnistys järjestelmän sammutuksen jälkeen 26
Varavirtakäytön käynnistys järjestelmän sammutuksen jälkeen 26

Henkilöiden ja laitteiden suojaus 27

Keskitetty SJ-suoja 27
WSD (Wired Shut Down) 27
Vikavirran valvontayksikkö 27
Turvallinen tila 27
Ylijännitesuoja 27

Käyttöosat ja liitännät 28

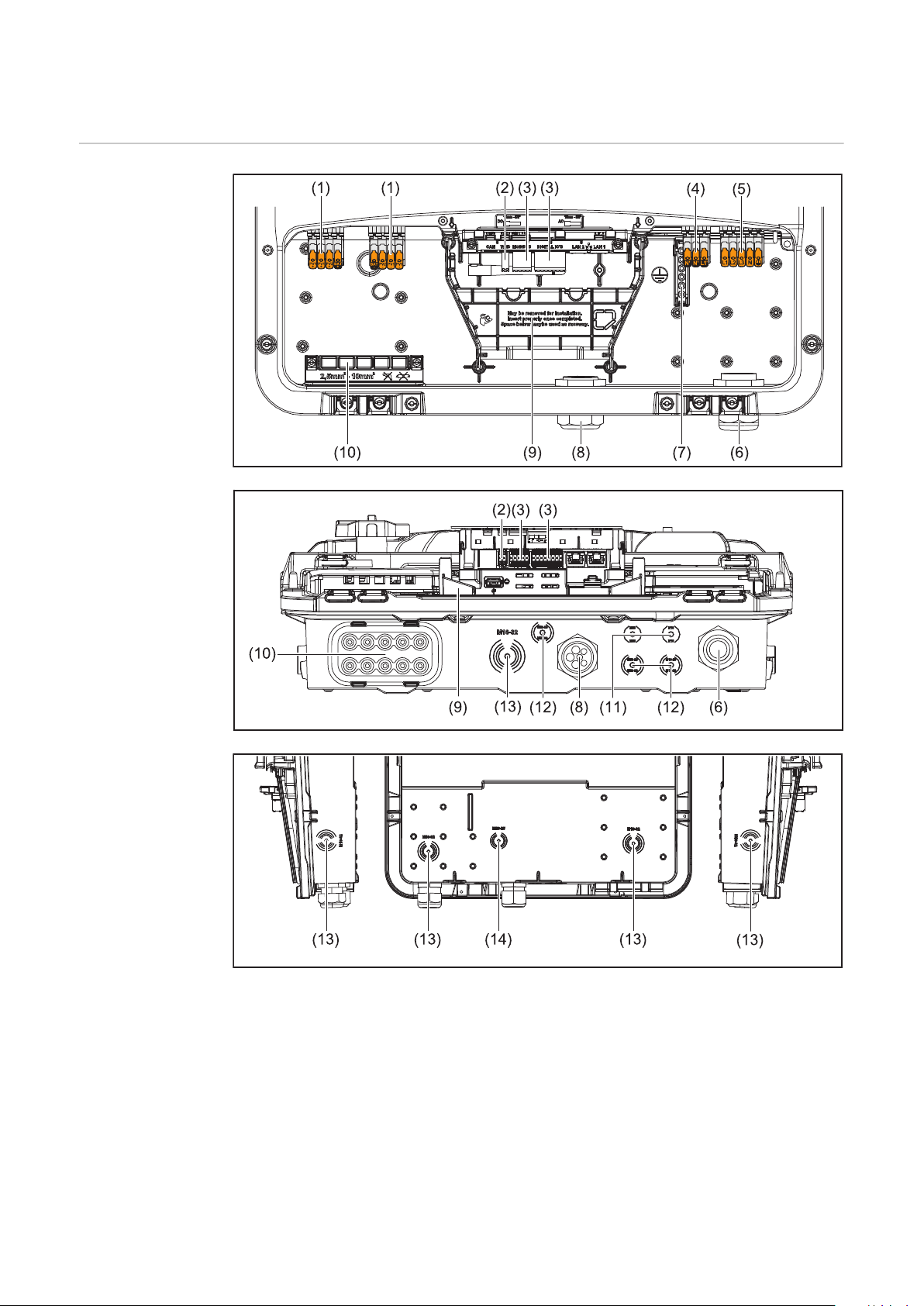

Liitäntäalue 28
Liitäntäalueen erotin 29
Maadoituselektrodiliitin 29
DC-kytkin 30

FI

3

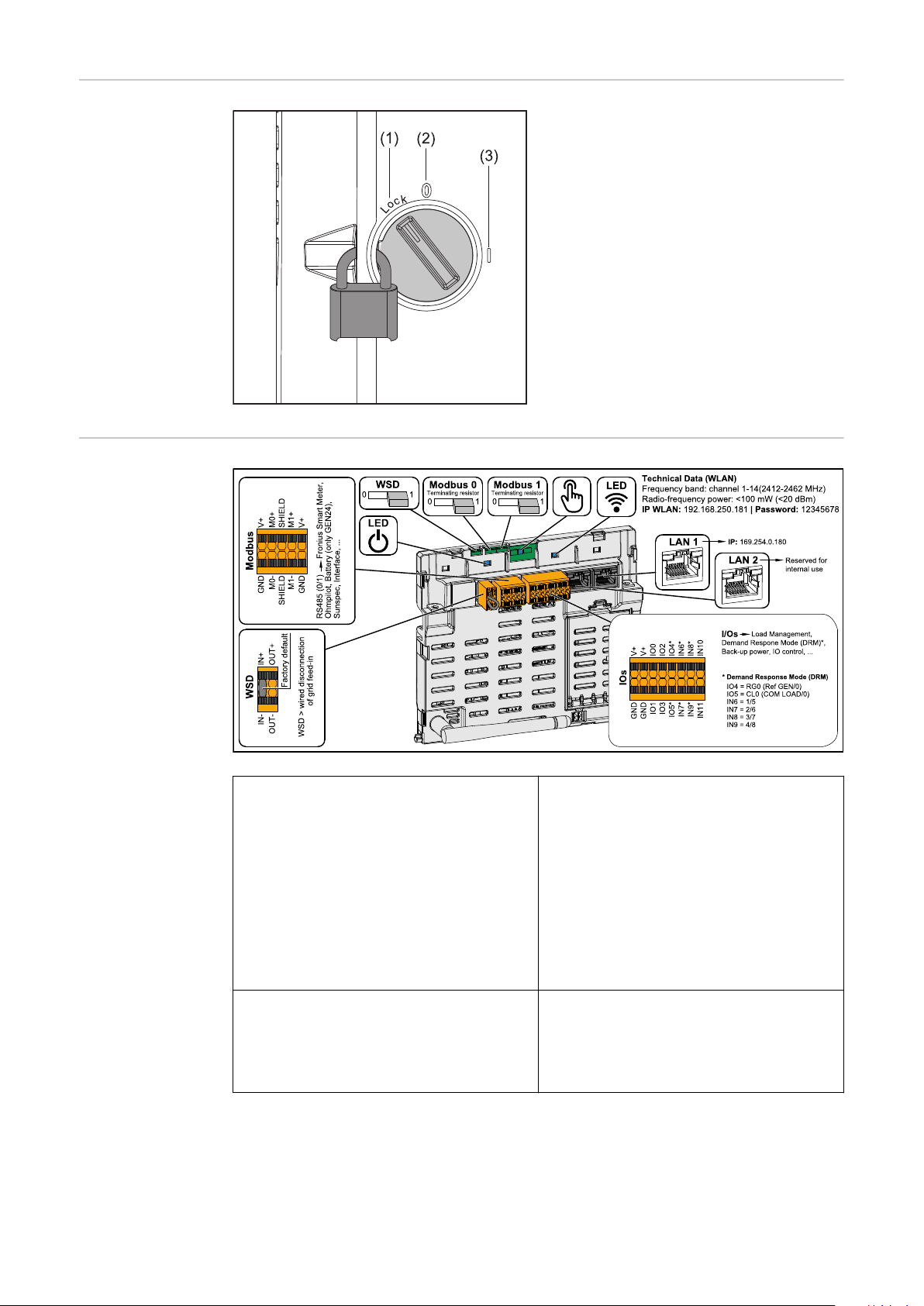

Dataliikennealue 30
Painikkeiden toiminnot ja LED-tilanäyttö 31
IO-kytkentöjen sisäinen kaavio 33

Varavirtavaihtoehto – PV Point (OP) 35

Yleistä 37

PV Point (OP) 37
Selitys – PV Point (OP) 37

Asennus 39

Yleistä 41

Pikalukitusjärjestelmä 41
Laitteessa olevat varoitukset 41
Järjestelmäkomponenttien yhteensopivuus 42

Sijainnin valinta ja asennusasento 44

Invertterin sijainnin valinta 44
Ulkoisen akkujen sijainnin valinta 45
Invertterin asennusasento 45

Asennuskiinnikkeen asennus ja invertterin kiinnitys 47

Kiinnitystarvikkeiden valinta 47
Asennuskiinnikkeen ominaisuudet 47
Älä väännä asennuskiinnikettä 47
Asennuskiinnikkeen asennus seinään 47
Asennuskiinnikkeen asennus pylvääseen tai palkkiin 48
Asennuskiinnikkeen asennus asennuskiskoihin 48
Invertterin ripustaminen asennuskiinnikkeeseen 49

Invertterin liittämisen ehdot 50

Sallitut kaapelit sähköliitäntää varten 50
Sallitut kaapelit dataliikenneliitäntää varten 50
AC-kaapelin poikkipinta-ala 51
DC-kaapelin poikkipinta-ala 52
Vaihtovirtapuolen maksimisuojaus 52

Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli) 54

Turvallisuus 54
Invertterin liittäminen julkiseen sähköverkkoon (vaihtovirtapuoli) 54

Aurinkopaneelijohtojen liittäminen invertteriin 57

Yleisiä tietoja aurinkopaneeleista 57
Turvallisuus 57
Aurinkosähkögeneraattori yleisesti 58
Aurinkosähkögeneraattorin kokoonpano3 ‑ 5 kW 58
Aurinkopaneeliketjujen liittäminen invertteriin 59

Liitä akku invertteriin. 63

Turvallisuus 63
Akun DC-puolen liittäminen 63
LG RESU FLEX -akun suojajohtimen kytkeminen 66

Varavirran liitäntä – PV Point (OP) 68

Turvallisuus 68
Asennus 68

Dataliikennekaapelin liittäminen 73

Modbus-väylään osallistuva laite 73
Dataliikennekaapelien asennus 74
Akun tiedonsiirtokaapelin kytkeminen 76
Päätevastukset 76
WSD (Wired Shut Down) -asennus 78

Invertterin sulkeminen ja käyttöönotto 79

Invertterin liitäntäalueen / kotelon kannen sulkeminen ja käyttöönotto 79
Invertterin ensimmäinen käyttöönotto 79
Asennus sovelluksen avulla 80
Asennus selaimen avulla 80

Invertterin kytkeminen jännitteettömäksi ja uudelleen päälle 82

Invertterin kytkeminen jännitteettömäksi ja uudelleen päälle 82

4

Asetukset – invertterin käyttöliittymä 83

Käyttäjäasetukset 85

Käyttäjän sisäänkirjautuminen 85
Kielen valinta 85

Laitekokoonpano 86

Komponentit 86
Toiminnot jaI/O-liitännät 87
Demand Response Modes (DRM) 88
Invertteri 88

Energianhallinta 91

Energianhallinta 91
Esimerkkejä - aikaperusteinen akunohjaus 92
Sallitut akunohjauksen säännöt 94
Aurinkosähkön tehonalennus 96
Kuormituksen hallinta 96

Järjestelmä 98

Yleistä 98
Päivitys 98
Käyttöönottoavustaja 98
Tehdasasetusten palauttaminen 98
Tapahtumaloki 98
Tietoja 98
Lisenssinhallinta 99
Tuki 100

Tietoliikenne 101

Verkko 101
Modbus 102
Kauko-ohjaus 103
Fronius Solar API 104

Turvallisuus- ja sähköverkkovaatimukset 105

Maa-asetus 105
Verkkoonsyöttörajoitus 105
Dynaaminen tehonsäätely useiden invertterien kanssa 107
I/O-tehonhallinta 110
Liitäntäkaavio – neljä relettä 111
I/O-tehonhallinnan asetukset – neljä relettä 112
Liitäntäkaavio – kolme relettä 113
I/O-tehonhallinnan asetukset – kolme relettä 114
Liitäntäkaavio – kaksi relettä 115
I/O-tehonhallinnan asetukset – kaksi relettä 116
Liitäntäkaavio – yksi rele 117
I/O-tehonhallinnan asetukset – yksi rele 118
Automaattinen testi(CEI 0-21) 118

FI

Lisävarusteet 121

Ylijännitesuoja SPD 123

Yleistä 123
Turvallisuus 123
Toimitussisältö 123
Invertterin kytkeminen jännitteettömäksi 124
Asennus 125
Invertterin ottaminen käyttöön 130

DC Connector Kit GEN24 132

Yleistä 132
Yleisiä tietoja aurinkopaneeleista 132
Turvallisuus 132
Toimitussisältö 133
Invertterin kytkeminen jännitteettömäksi 133
Asennus 134
Invertterin ottaminen käyttöön 138

5

Liite 139

Huolto, kunnossapito ja hävittäminen 141

Yleistä 141
Huolto 141
Puhdistaminen 141
Turvallisuus 141
Käyttö voimakkaasti pölyävissä ympäristöissä 141
Hävittäminen 142

Takuusäännökset 144

Fronius-tehdastakuu 144

Tilailmoitukset ja korjaustoimet 145

Näyttö 145
Tilailmoitukset 145

Tekniset tiedot 146

Fronius Symo GEN24 3.0 / 3.0 Plus 146
Fronius Symo GEN24 4.0 / 4.0 Plus 149
Fronius Symo GEN24 5.0 / 5.0 Plus 152
WLAN 156
Tekniset tiedot ylijännitesuoja DC SPD tyyppi 1+2 GEN24 156
Alaviitteiden selitykset 156
Integroitu DC-kytkin 157

Kytkentäkaaviot 159

Varavirtaliitin – PV-Point (OP) 161

Kytkentäkaavio 161

Varavirtaliitin – PV-Point (OP) Australia 162

Kytkentäkaavio 162

Fronius Symo GEN24 ja BYD Battery-Box Premium HV 163

Kytkentäkaavio 163

Fronius Symo GEN24 ja kaksi rinnankytkettyä BYD Battery-Box Premium HV:tä 164

Kytkentäkaavio 164

Fronius Symo GEN24 ja kolme rinnankytkettyä BYD Battery-Box Premium HV:tä 165

Kytkentäkaavio 165

Fronius Symo GEN24 ja LG RESU FLEX 166

Kytkentäkaavio 166

Johdinkaavio – ylijännitesuoja SPD 167

Kytkentäkaavio 167

Invertterin mitat 169

Fronius Symo GEN24 3 - 5 kW 171

Fronius Symo GEN24 3-5 kW 171

6

Turvallisuusohjeet

FI

Turvaohjeiden
selitys

Turvallisuus

VAARA!

Tarkoittaa mahdollisesti vaarallista tilannetta,

jonka seurauksena voi olla vakavia vammoja tai kuolema.

▶

VARO!

Tarkoittaa mahdollisesti vahingollista tilannetta,

jonka seurauksena voi olla lieviä vammoja sekä aineellisia vahinkoja.

▶

HUOMIO!

Tarkoittaa toiminnan heikentymisen ja laitevaurioiden mahdollisuutta.

Kiinnitä erityistä huomiota Turvallisuusohjeet-luvussa esitellyillä symboleilla mer­kittyihin ohjeisiin.

VARO!

Puristumisvaara asennus- ja liitäntäosien epäasianmukaisen käsittelyn vuoksi.

Vaara voi aiheuttaa raajavammoja.

Invertterin nostamiseen, laskemiseen ja asentamiseen täytyy käyttää in-

▶

tegroituja kahvoja.
Asennusosien kiinnittämisessä on varmistettava, ettei raajoja jää asennus-

▶

osan ja invertterin väliin.
Älä pidä kiinni yksittäisten napojen kytkentäliittimistä lukitsemisen ja avaami-

▶

sen aikana.

Yleistä Laite on valmistettu uusimman teknisen tietämyksen ja yleisesti hyväksyttyjen

turvallisuusteknisten ohjeiden mukaisesti. Väärä ja epäasianmukainen käyttö voi
silti aiheuttaa

hengen- ja onnettomuusvaaran käyttäjälle tai kolmannelle osapuolelle

-

laitevaurioiden ja muiden aineellisten vahinkojen vaaran omistajalle.

-

Kaikkien laitteen käyttöönottoon, huoltoon ja kunnossapitoon osallistuvien on

oltava päteviä tehtäväänsä

-

osattava toimia sähköasennuksien kanssa

-

luettava käyttöohje kokonaan ja noudatettava sitä.

-

Noudata käyttöohjeen lisäksi voimassa olevia paikallisia tapaturmantorjunta- ja
ympäristönsuojelumääräyksiä.

Laitteen turvallisuus- ja varoitusmerkinnät:

merkit on pidettävä luettavassa kunnossa

-

merkkejä ei saa vaurioittaa

-

merkkejä ei saa poistaa

-

merkkejä ei saa peittää.

-

7

Laitetta saa käyttää vain kaikkien turvalaitteiden ollessa täysin toimintakunnossa.
Jos turvalaitteet eivät ole täysin toimintakunnossa, se aiheuttaa

hengen- ja onnettomuusvaaran käyttäjälle tai kolmannelle osapuolelle

-

laitevaurioiden ja muiden aineellisten vahinkojen vaaran omistajalle.

-

Huollata vialliset turvavarusteet valtuutetussa huoltoliikkeessä ennen laitteen
kytkemistä päälle.

Älä koskaan ohita suojalaitteita tai kytke niitä pois toiminnasta.

Turvallisuus- ja varoitusmerkkien paikat on ilmoitettu laitteen käyttöohjeen lu­vussa "Laitteessa olevat varoitukset".

Turvallisuuteen vaikuttavat häiriöt on poistettava ennen laitteen päällekytke­mistä.

Ympäristtöolo­suhteet

Valtuutettu hen­kilöstö

Laitteen käyttö tai varastointi ilmoitetun lämpötila-alueen ulkopuolella on
määräystenvastaista käyttöä. Valmistaja ei ole tällöin vastuussa syntyvistä vau­rioista.

Tämän käyttöohjeen huoltotiedot on tarkoitettu vain valtuutetulle, ammattitaitoi­selle henkilöstölle. Sähköisku voi aiheuttaa kuoleman. Ainoastaan dokumentaa­tiossa kuvattuja toimenpiteitä saa tehdä. Tämä koskee myös valtuutettuja hen­kilöitä.

Kaikkien kaapelien ja johtojen on oltava kestäviä, vaurioitumattomia, eristettyjä ja
oikean kokoisia. Valtuutetun huoltoliikkeen on heti korjattava löysät liitokset sekä
likaiset, vaurioituneet ja väärän kokoiset kaapelit ja johdot.

Huolto- ja kunnossapitotöitä saa suorittaa vain valtuutettu ammattiliike.

Muiden osien vaatimustenmukaisuutta ja turvallisuutta ei voida taata. Vain alku­peräisten varaosien käyttö on sallittu (koskee myös standardoituja osia).

Laitetta ei saa muuttaa tai muuntaa millään tavalla ilman valmistajan lupaa.

Vialliset osat on heti vaihdettava.

Tietoja me­lupäästöarvoista

Sähkömagneet­tiseen yhteenso­pivuuteen liit­tyvät toimet

8

Invertterin äänitehotaso on ilmoitettu kohdassa Tekniset tiedot.

Laite jäähdytetään mahdollisimman äänettömästi sähköisellä lämpöti­lansäätöjärjestelmällä. Jäähdytys riippuu muunnetusta tehosta, ympäristön
lämpötilasta, laitteen likaisuudesta jne.

Tälle laitteelle ei voi ilmoittaa työpaikkakohtaista päästöarvoa, koska todellinen
äänenpainetaso riippuu suuresti asennustilanteesta, sähköverkon laadusta,
ympäröivistä seinistä ja tilan yleisistä ominaisuuksista.

Erityistapauksissa saattaa standardoitujen päästöraja-arvojen noudattamisesta
huolimatta esiintyä vaikutuksia käyttöalueella (esim. sijoituspaikassa olevien
häiriöherkkien laitteiden vuoksi tai sijoituspaikan ollessa radio- tai televisiovas­taanottimien läheisyydessä). Tällöin laitteen haltijan velvollisuus on ryhtyä toimiin
häiriöiden poistamiseksi.

Varavirta Tässä järjestelmässä on varavirtatoiminnot. Julkisen sähköverkon katkoksen aika-

na voidaan muodostaa varavirran syöttö.

Asennetun automaattisen varavirran syötön yhteydessä täytyy Varoitus – varavir-

ran syöttö (https://www.fronius.com/en/search-page, tuotenumero:

42,0409,0275) asettaa sähkönjakoyksikköön.

Kotiverkon huolto- ja asennustöissä invertteri täytyy irrottaa sähköverkosta ja va­ravirtakäytön aktivointi täytyy poistaa avaamalla invertterin integroitu DC-kytkin.

Varavirran syöttö aktivoidaan ja sen aktivointi poistetaan automaattisesti aurin­gonsäteilyn olosuhteiden ja akun varaustason perusteella. Siten varavirran syöttö
voi palautua odottamattomasti valmiustilasta. Siksi kotiverkossa tehtäviä asen­nustöitä saa tehdä vain, kun varavirran syötön aktivointi on poistettu.

Kokonaistehoon vaikuttavat tekijät varavirtakäytössä:

Loisteho

Sähköiset virrankuluttajat, joiden tehokerroin on eri suuri kuin 1, tarvitsevat
pätötehon lisäksi loistehoa. Loisteho kuormittaa invertteriä lisää. Siksi todellisen
kokonaistehon oikean arvon laskemisen kannalta oleellista ei ole kuormituksen
nimellisteho vaan pätö- ja loistehon aiheuttama virta.

Laitteita, joilla on suuri loisteho, ovat ennen kaikkea sähkömoottorit, kuten esi­merkiksi

vesipumput

-

pyörösahat

-

puhaltimet ja tuulettimet.

-

FI

Suuri aloitus-/käynnistysvirta

Sähköiset virrankuluttajat, joiden täytyy kiihdyttää suurta massaa, tarvitsevat
yleensä suurta aloitus-/käynnistysvirtaa. Se voi olla jopa 10 kertaa suurempi kuin
nimellisvirta. Aloitus-/käynnistysvirtaa varten on käytettävissä invertterin maksi­mivirta. Sähköisiä virrankuluttajia, joilla on liian suuri aloitus-/käynnistysvirta, ei
voi siksi käynnistää/käyttää, vaikka invertterin nimellisteho siihen viittaisikin. Va­ravirtapiirin mitoittamiseksi täytyy siksi ottaa huomioon liitetyn laitteen teho ja
myös mahdollinen aloitus-/käynnistysvirta.

Laitteita, joilla on suuri aloitus-/käynnistysvirta, ovat esimerkiksi

sähkömoottoreilla varustetut laitteet (esim. nostolavat, pyörösahat,

-

höyläpenkit)
laitteet, joilla on suuri välityssuhde ja inertiamassa

-

kompressoreilla varustetut laitteet (esim. paineilmakompressorit, ilmastointi-

-

laitteet).

TÄRKEÄÄ!

Erittäin suuret käynnistysvirrat voivat aiheuttaa lyhytaikaisen vääristymän tai
lähtöjännitteen alenemisen. Sähkölaitteiden yhtäaikaista käyttöä samassa varavir­taverkossa on vältettävä.

Epäsymmetrinen kuormitus

Kolmivaiheisten varavirtaverkkojen mitoituksessa täytyy ottaa huomioon koko­naislähtöteho ja invertterin vaihekohtaiset tehot.

TÄRKEÄÄ!

Invertteriä saa käyttää ainoastaan teknisten mahdollisuuksien puitteissa. Teknis­ten mahdollisuuksien ulkopuolinen käyttö voi johtaa invertterin kytkeytymiseen
pois päältä.

9

Tietojen varmis­tukset

Tekijänoikeus Tämän käyttöohjeen tekijänoikeus on valmistajalla.

Käyttäjä on vastuussa tehdasasetuksista poikkeavien muutosten tallentamisesta.
Valmistaja ei ota vastuuta yksilöllisten asetusten tuhoutumisesta.

Teksti ja kuvat ovat painoteknisen tason mukaisia. Oikeus muutoksiin pidätetään.
Käyttöohjeen sisältö ei oikeuta ostajaa mihinkään vaatimuksiin. Otamme mie­lellämme vastaan parannusehdotuksia ja huomautuksia virheistä.

Suojamaadoitus
(PE)

Laitteen, järjestelmän tai laitteiston pisteen maadoituspiste sähköiskulta suojaa­miseksi virhetapauksessa. Turvallisuusluokitukseen 1 (katso Tekniset tiedot) kuu-
luvan invertterin asennuksessa täytyy liittää suojajohdin.

Suojajohtimen liittämisen yhteydessä täytyy varmistaa, että se on varmistettu ta­hatonta irtoamista vastaan. Kaikki luvussa Invertterin liittäminen julkiseen

sähköverkkoon (AC-puoli) sivulla 54 esitetyt kohdat täytyy ottaa huomioon. Ve-

donpoistajia käytettäessä täytyy varmistaa, että suojajohdin irtoaa viimeisenä
mahdollisen katkoksen yhteydessä. Suojajohtimen liittäminen täytyy tehdä asian­mukaisissa kansallisissa standardeissa ja direktiiveissä vähimmäispoikkipinnalle
määritettyjen vaatimusten mukaan.

10

Yleisiä tietoja

11

12

Fronius Symo GEN24

Laitekonsepti Invertteri muuntaa aurinkopaneelien tuottaman tasavirran vaihtovirraksi. Vaihto-

virta syötetään julkiseen sähköverkkoon yhteensovitetulla verkkojännitteellä. Sen
lisäksi aurinkoenergiaa voi varastoida myös liitettyyn akkuun myöhempää käyttöä
varten.

Invertteri on suunniteltu käytettäväksi verkkoon kytketyissä aurinkosähköjärjes­telmissä. Invertterissä on varavirtatoiminto, ja se siirtyy asianmukaisen kaapeloin­nin tapauksessa varavirtakäyttöön*.

Invertteri valvoo automaattisesti julkista sähköverkkoa. Normaalista poikkeavissa
verkko-olosuhteissa invertteri käynnistyy ja keskeyttää syötön sähköverkkoon
(esim. verkkohäiriöiden tai katkosten yhteydessä).
Verkon valvonta tapahtuu jännitteen, taajuuden ja saarekeolosuhteiden valvon­nan kautta.

Asennuksen ja käyttöönoton jälkeen invertteri toimii täysautomaattisesti ja saa
aurinkopaneeleista suurimman mahdollisen tehon.
Kyseistä tehoa käytetään käyttöpisteen mukaan kotiverkkoa varten, varastoidaan
akkuun* tai syötetään sähköverkkoon.

FI

Toimintojen
yleiskatsaus

Kun aurinkopaneelien energian tarjonta ei enää riitä, tehoa syötetään akusta koti­verkkoon. Asetuksesta riippuen tehoa voi ottaa myös julkisesta sähköverkosta
akun* lataamiseen.

Jos invertterin lämpötila nousee liian korkeaksi, invertteri pienentää automaatti­sesti senhetkistä lähtö- tai lataustehoa tai kytkeytyy kokonaan pois päältä suoja­takseen itseään.
Laitteen liian korkea lämpötila voi johtua ympäristön korkeasta lämpötilasta tai
riittämättömästä lämmön pois johtamisesta (esim. kun laite on asennettu kytkin­kaappiin, josta lämpöä ei johdeta asianmukaisesti pois).

* Riippuu laitemallista, sopivasta akusta, vastaavasta kaapeloinnista, asetuk-

sista sekä paikallisista standardeista ja ohjeista.

Toiminto Symo GEN24 Symo GEN24 Plus

Varavirtavaihtoehto – PV Point
(OP)

Akkuliitäntä*

Varavirtavaihtoehto – Full Backup

saatavissa lisäva-

rusteena**

* Sopivat akut: katso luku Sopivat akut.
** Toiminnot ovat valinnaisesti saatavissa Fronius UP:n kautta (katso luku

Fronius UP).

13

Fronius UP Fronius UP:n* avulla valtuutettu huoltoliike voi laajentaa invertteriä valinnaisesti

saatavilla toiminnoilla (katso luku Toimintojen yleiskatsaus).
* Fronius UP:n saatavuus vaihtelee maittain. Lisätietoja Fronius UP:stä ja

saatavuudesta: katso Installation guide: Fronius GEN24 & GEN24 Plus.

Toimitussisältö

Määräystenmu­kainen käyttö

(1) Kotelon kansi
(2) Invertteri
(3) Asennuskiinnike (symbolikuva)
(4) Pikaohje
(5) 2 ferriittirengasta kiinnikkeen

kanssa

Invertteri on suunniteltu muuntamaan aurinkopaneelien tuottama tasavirta
vaihtovirraksi ja syöttämään se julkiseen sähköverkkoon. Varavirtakäyttö* on mah­dollinen vastaavan kaapeloinnin yhteydessä.

Määräystenvastaiseksi luokitellaan:

muu tai tämän ylittävä käyttö

-

invertterin muut kuin Froniuksen nimenomaisesti suosittelemat muutostyöt

-

muiden kuin Froniuksen nimenomaisesti suosittelemien tai myymien osien

-

asennustyöt.

Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista.
Takuuvaatimukset raukeavat.

Määräystenmukaiseen käyttöön sisältyy myös:

kaikkien käyttöohjeen ohjeiden sekä turvallisuusohjeiden ja varoituksien luke-

-

minen ja noudattaminen
asennus luvun ”Asennus” mukaan alkaen sivulta 39.

-

Aurinkosähköjärjestelmien asennuksessa on varmistettava, että kaikkia aurin­kosähköjärjestelmien komponentteja käytetään vain niiden sallituilla käyttöalueil­la.

Verkonhaltijan määräyksiä syöttämisestä verkkoon ja yhteysmenetelmistä täytyy
noudattaa.

14

Fronius GEN24 -invertteri on verkkoon kytketty invertteri, jossa on varavirtatoi­minto. Se ei ole erillinen invertteri. Siksi varavirtakäytössä täytyy ottaa huomioon
seuraavat rajoitukset:

varavirtakäyttö saa kestää enintään 2 000 käyttötuntia

-

varavirtakäyttö saa kestää yli 2 000 käyttötuntia, jos invertterin verkko-

-

syöttökäytön kesto ei ole yli 20 % kulloisenakin ajankohtana.

* Riippuu laitemallista, sopivasta akusta, vastaavasta kaapeloinnista, asetuk-

sista sekä paikallisista standardeista ja ohjeista.

Lämpökonsepti Tuuletin imee ympäristön ilmaa etu-

puolelta ja puhaltaa sen laitteen sivuil­le. Lämmön tasainen poisto mahdollis­taa useiden inverttereiden asentami­sen vierekkäin.

FI

Fronius So­lar.web

HUOMIO!

Invertterin riittämättömän jäähdytyksen aiheuttama riski.

Seurauksena voi olla invertterin tehonhäviö.

Älä aseta esteitä tuulettimien eteen (esimerkiksi kosketussuojan läpi ulottu-

▶

via esineitä).
Älä peitä tuuletusaukkoja edes osittain.

▶

Varmista, että ympäristön ilma pääsee aina virtaamaan esteettä invertterin

▶

tuuletusaukkojen kautta.

Fronius Solar.webin tai Fronius Solar.web Premiumin avulla järjestelmän omistaja
ja asentaja voivat helposti valvoa ja analysoida aurinkosähköjärjestelmää. Invert­teri välittää vastaavan kokoonpanon yhteydessä esimerkiksi tehon, tuottojen, ku­lutuksen ja energiataseen tiedot Fronius Solar.webiin. Tarkempia tietoja on täällä:

Solar.web – valvonta & analyysi.

Konfigurointi tapahtuu käyttöönottoavustajan avulla, katso luku Asennus sovel-

luksen avulla sivulla 80 tai Asennus selaimen avulla sivulla 80.

Konfiguroinnin edellytykset:

Internetyhteys (lataus palvelimesta: min. 512 kBit/s, lataus palvelimeen: min.

-

256 kBit/s)*.
Käyttäjätili osoitteessa solarweb.com.

-

Valmis konfigurointi käyttöönottoavustajan avulla.

-

* Tiedot eivät takaa absoluuttisesti häiriötöntä toimintaa. Siirron suuret vir-

hetaajuudet, vastaanoton vaihtelut tai siirtokeskeytykset voivat haitata
tiedonsiirtoa. Fronius suosittelee internetyhteyden testaamista paikan
päällä vähimmäisvaatimusten täyttämiseksi.

15

Paikallinen tie­donsiirto

Invertteri löytyy Multicast DNS -protokollan (mDNS) kautta. On suositeltavaa et­siä invertteri määritetyn isäntänimen perusteella.

Seuraavat tiedot voidaan hakea mDNS:n kautta:

NominalPower

-

Systemname

-

DeviceSerialNumber

-

SoftwareBundleVersion

-

16

Eri käyttötilat

FI

Käyttötilat –
symbolien seli­tys

Aurinkopaneeli

tuottaa tasavirtaa

Fronius GEN24 -invertteri

muuntaa tasavirran vaihtovirraksi ja lataa akun (akun lataaminen on
riippuu laitemallista, sopivasta akusta, vastaavasta kaapeloinnista ja
asetuksista). Asennetun järjestelmänvalvonnan ansiosta invertterin voi
yhdistää verkkoon WLAN-yhteyden avulla.

Lisäinvertteri järjestelmässä

muuntaa tasavirran vaihtovirraksi. Sillä ei voi kuitenkaan ladata akkua,
eikä se ole käytettävissä varavirtatapauksessa.

Akku

on kytketty invertteriin tasavirran puolelta, ja se varastoi energiaa.

Fronius Ohmpilot

ylimääräisen energian käyttämiseksi vedenlämmitykseen.

Ensisijainen mittari

rekisteröi järjestelmän kuormituskäyrän ja asettaa mittaustiedot Ener­gy Profilingin käytettäväksi Fronius Solar.webissä. Ensisijainen mittari
ohjaa myös dynaamista verkkoonsyöttösäätelyä.

Toissijainen mittari

rekisteröi yksittäisten virrankuluttajien (esim. pesukoneen, lamppujen,
television ja lämpöpumpun) kuormituskäyrän ja asettaa mittaustiedot
Energy Profilingin käytettäväksi Fronius Solar.webissä.

Käyttötila – in­vertteri akun
kanssa

Virrankuluttajat järjestelmässä

järjestelmään liitetyt sähkölaitteet.

Muut virrankuluttajat ja tuotantoyksiköt järjestelmässä

Smart Meterin kautta järjestelmään liitetyt sähkölaitteet.

PV Point

sähkölaitteiden ei-keskeytymättömälle 1‑vaiheiselle varavirtapiirille
syötetään enintään 3 kW:n teho, kun aurinkopaneeleissa tai akussa on
käytettävissä riittävästi tehoa.

Sähköverkko

syöttää virtaa virrankuluttajille järjestelmässä, kun aurinkopaneeleista
tai akusta ei saa riittävästi tehoa.

Jotta oman aurinkosähköjärjestelmän omakulutusta voidaan hyödyntää parhaalla
mahdollisella tavalla, voidaan käyttää akkua. Akku on kytketty invertteriin tasa­virran puolelta. Siksi virtaa ei tarvitse muuntaa useasti, ja hyötysuhde paranee.

17

00

1

6

1

Käyttötila – in-

00

1

6

1

00

1

6

2

+

-

00

1

6

1

vertteri akun ja
useiden Smart
Meter -mittarei­den kanssa

Käyttötila – in­vertteri akun
kanssa, AC-kyt­ketty toiseen in­vertteriin

18

Käyttötila – in-

+

-

00

1

6

1

+

-

00

1

6

1

vertteri akun ja
Ohmpilotin
kanssa

FI

Käyttötila – in­vertteri akun ja
toisen invertte­rin kanssa

Invertterin ener­giavirran suunta

Hybridiaurinkosähköjärjestelmässä akkuja saa liittää vain akkutuella varustettuun
invertteriin. Akkuja ei voi jakaa useille akkutuella varustetuille inverttereille. Akun
valmistajasta riippuen useita akkuja voi kuitenkin yhdistää yhteen invertteriin.

Hybridi-invertterissä on neljä eri energiavirran suuntaa:

19

AC~DC=

DC=

(1)

(2)

(4)

(3)

+

-

(1) aurinkopaneeli – invertteri – virrankuluttaja/sähköverkko
(2) aurinkopaneeli – invertteri – akku*
(3) akku – invertteri – virrankuluttaja/sähköverkko*
(4) sähköverkko – invertteri – akku*.

* Riippuu asetuksista sekä paikallisista standardeista ja direktiiveistä.

Käyttötilat (vain
akulla varustetut
järjestelmät)

Akkujärjestelmillä on erilaisia käyttötiloja. Aktiivinen käyttötila näytetään invert­terin käyttöliittymässä tai Fronius Solar.webissä.

Käyttötila Kuvaus

Normaalikäyttö Energiaa varastoidaan tai otetaan tarpeen mu-

kaan.

Minimivaraustila (State of
charge, SOC) saavutettu

Energiansäästötila (val-

miustila)

Käynnistys Varastointijärjestelmä käynnistyy ener-

Pakotettu jälkilataus Invertteri jälkilataa akkua pitääkseen valmistajan

Akku on saavuttanut valmistajan määrittämän tai
asetetun minimivaraustilan. Akun latausta ei voi
purkaa enempää.

Järjestelmä on asetettu energiansäästötilaan.
Energiansäästötila lopetetaan automaattisesti,
kun käytettävissä on jälleen riittävästi ylimääräistä
energiaa.

giansäästötilasta (valmiustilasta).

määrittämän tai asetetun minimivaraustilan (suoja
täydelliseltä purkautumiselta).

Deaktivoitu Akku ei ole aktiivinen. Se on deaktivoitu / kytketty

pois päältä tai virheen vuoksi akkuun ei saa yh­teyttä.

20

Energiansäästötila

Yleistä Energiansäästötila (valmiustila) vähentää järjestelmän omakulutusta. Sekä invert-

teri että akku siirtyvät energiansäästötilaan automaattisesti tiettyjen ehtojen
täyttyessä.

Invertteri siirtyy energiansäästötilaan, kun akku on tyhjä eikä käytettävissä ole
aurinkosähkötehoa. Ainoastaan invertterin tietoliikenneyhteys Fronius Smart Me­terin ja Fronius Solar.webin kanssa pysyy ennallaan.

Katkaisuehdot Kun kaikki katkaisuehdot täyttyvät, akku siirtyy 10 minuutin kuluessa ener-

giansäästötilaan. Viive varmistaa, että ainakin invertterin uudelleenkäynnistyksen
voi suorittaa.

Akun varaustaso on alhaisempi tai sama kuin merkitty alin va-

raustaso.

Akun senhetkinen lataus- tai purkausteho on alle 100 W.

FI

Akun lataukseen on käytettävissä alle 50 W. Julkiseen

sähköverkkoon verkkoonsyöttöteho on ainakin 50 W alhaisem­pi kuin sillä hetkellä tarvittava teho kotiverkossa.

Invertteri siirtyy automaattisesti akun jälkeen energiansäästötilaan.

Kytkentäehdot Kun jokin seuraavista ehdoista täyttyy vähintään 30 sekunnin ajan, ener-

giansäästötila päättyy:

Energiansäästötila ei ole enää sallittu invertterin käyttöliittymässä muutetun

-

asetuksen vuoksi.
Jos dynaamisen tehonalennuksen arvoksi on asetettu 0 tai jos järjestelmä on

-

varavirtakäytössä, julkiseen sähköverkkoon verkkoonsyöttöteho on aina alem­pi kuin kotiverkossa tarvittava teho.
Tälle tapaukselle on oma ehto (dynaaminen tehonalennus < 300 W tai aktiivi­nen varavirtakäyttö):

Jos aurinkosähköteho ylittää määritetyn kynnyksen, energiansäästötila

-

päättyy.

Invertterin käyttöliittymän kautta pyydetään akun lataamista julkisesta

-

sähköverkosta.
Akkua jälkiladataan alimman varaustason palauttamista tai kalibroinnin suo-

-

rittamista varten.

Erikoistapaus Jos invertteri ei ole käytössä 12 minuutin aikana (esim. virheen vuoksi) tai invert-

terin ja akun välinen sähköyhteys katkeaa eikä varavirtakäyttöä ole, akku siirtyy
joka tapauksessa energiansäästötilaan. Siten vähennetään akun itsepurkautumis­ta.

21

Ener-

5

%

Energy-saving mode

giansäästötilan
näyttö

Energiansäästötilan aikana:

Invertterin käytön oranssi LED-valo palaa (katso Painikkeiden toiminnot ja

-

LED-tilanäyttö sivulla 31).

Invertterin käyttöliittymää voi käyttää.

-

Kaikki käytettävissä olevat tiedot tallennetaan ja lähetetään Fronius So-

-

lar.webiin.
Ajanmukaiset tiedot ovat näkyvissä Fronius Solar.webissä.

-

Energiansäästötila näytetään invertte­rin käyttöliittymässä ja Fronius So­lar.webissä järjestelmän yleiskuvassa
akkusymbolin vieressä olevalla mer­kinnällä "i".

22

Sopivat akut

Yleistä Fronius huomauttaa nimenomaisesti, etteivät ulkopuolisten valmistajien akut ole

Fronius-tuotteita. Fronius ei ole kyseisten akkujen valmistaja, jakelija tai jälleen­myyjä. Fronius ei ole vastuussa kyseisistä akuista eikä tarjoa niille huoltoa tai ta­kuita.

Vanhentuneiden laiteohjelmisto-/ohjelmistoversioiden tapauksessa invertterin ja
akun välille voi muodostua yhteensopivuusongelmia. Tällöin täytyy suorittaa seu­raavat vaiheet:

Akun ohjelmiston päivitys – katso akun asiakirjat.

1

Invertterin laiteohjelmiston päivitys – katso Päivitys sivulla 98.

2

Lue ennen asennusta ja käyttöönottoa tämä asiakirja sekä ulkopuolisen valmista­jan akun asennusohje. Asiakirjat joko toimitetaan ulkopuolisen valmistajan akun
mukana tai ne voi hankkia akun valmistajalta sekä sen huoltokumppanilta

Kaikki invertteriin liittyvät asiakirjat löytyvät seuraavasta osoitteesta:

https://www.fronius.com/en/solar-energy/installers-partners/service-support/
tech-support

FI

BYD Battery­Box Premium

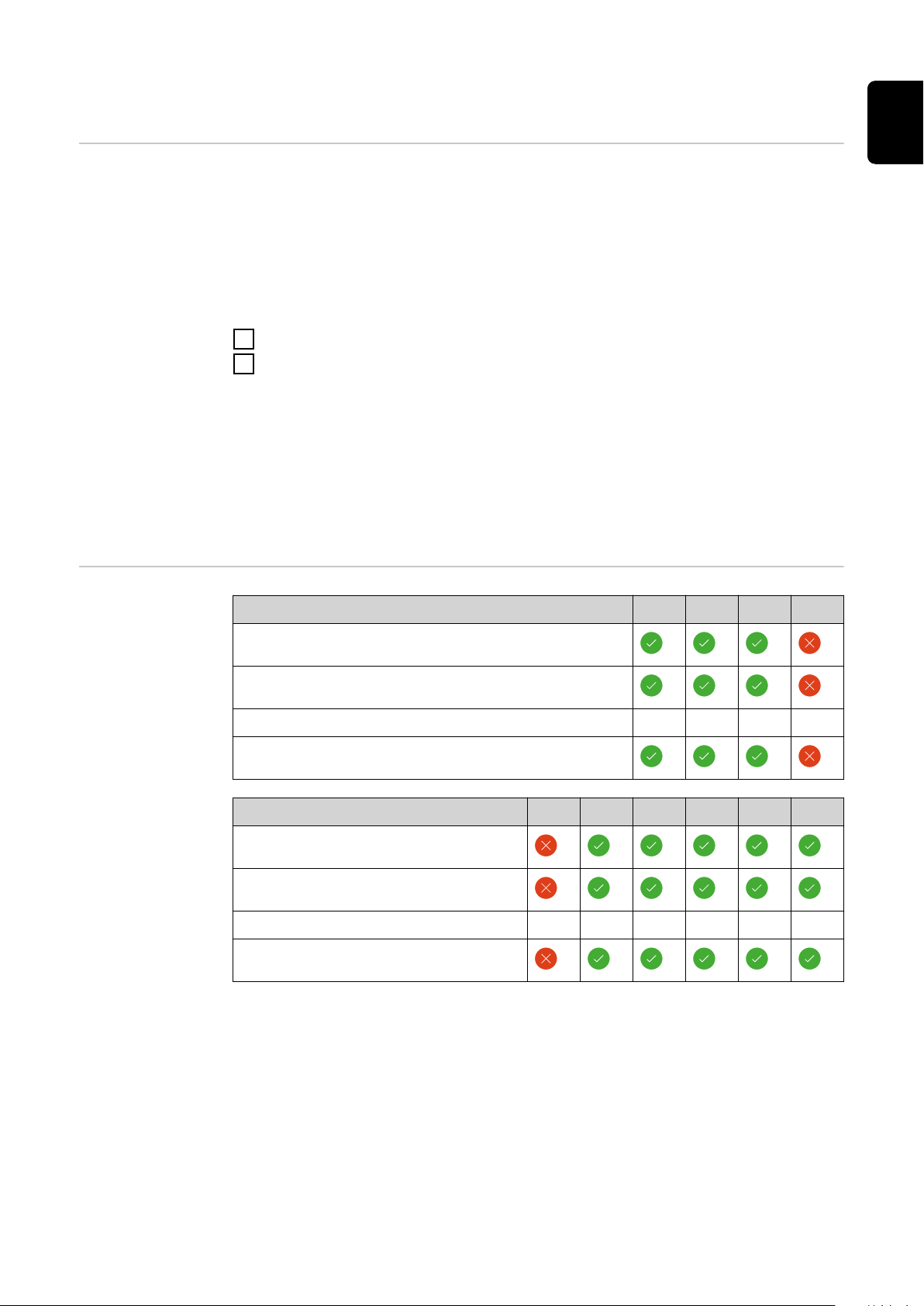

BYD Battery-Box Premium HVS 5.1 7.7 10.2 12.8

Fronius Symo GEN24 3.0 - 5.0*

Fronius Symo GEN24 3.0 - 5.0 Plus

Akkumoduulien lukumäärä 2 3 4 5

Akun rinnakkaiskäyttö**

BYD Battery-Box Premium HVM 8.3 11.0 13.8 16.6 19.3 22.1

Fronius Symo GEN24 3.0 - 5.0*

Fronius Symo GEN24 3.0 - 5.0 Plus

Akkumoduulien lukumäärä 3 4 5 6 7 8

Akun rinnakkaiskäyttö**

* Akkutuki saatavissa lisävarusteena.
** On mahdollista yhdistää enintään kolme akkua, joilla on sama kapasiteetti.

BYD Battery-Box Premium HVM 22.1:n yhteydessä voi yhdistää enintään
kaksi akkua. Ei vapautettu ja sertifioitu Italiaa varten.

23

TÄRKEÄÄ! BYD Battery-Box Premiumin varmistettu käyttö edellyttää aina alla
olevan kytkentäjärjestyksen noudattamista järjestelmän osalta.

1

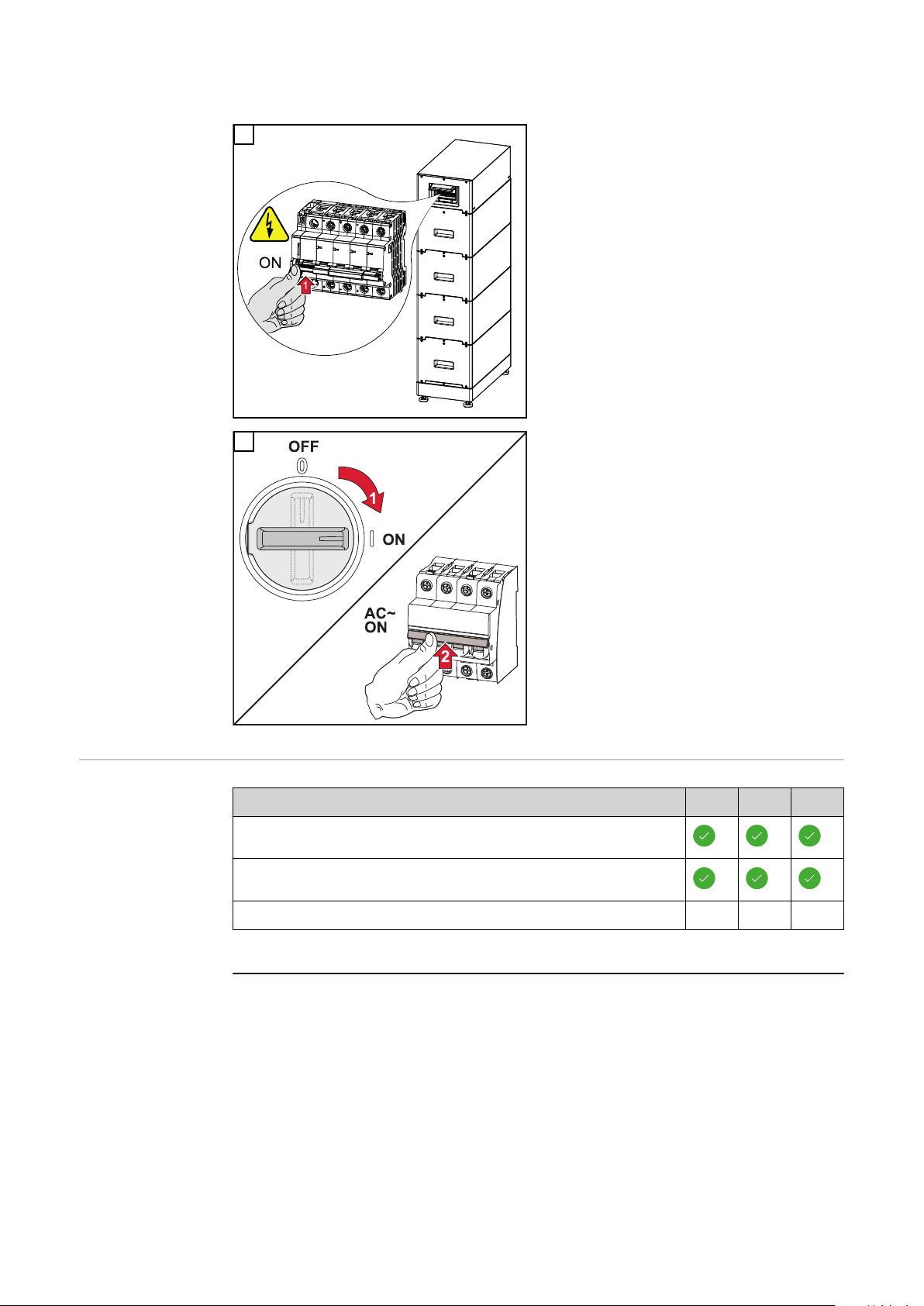

Kytke akku päälle.

LG RESU FLEX

2

Aseta DC-kytkin asentoon "ON". Kytke
johdonsuojakytkin päälle.

LG RESU FLEX 8.6 12.9 17.2

Fronius Symo GEN24 3.0 - 10.0*

Fronius Symo GEN24 3.0 - 10.0 Plus

24

Akkumoduulien lukumäärä 2 3 4

* Akkutuki saatavissa lisävarusteena.

Akun kytkeminen päälle

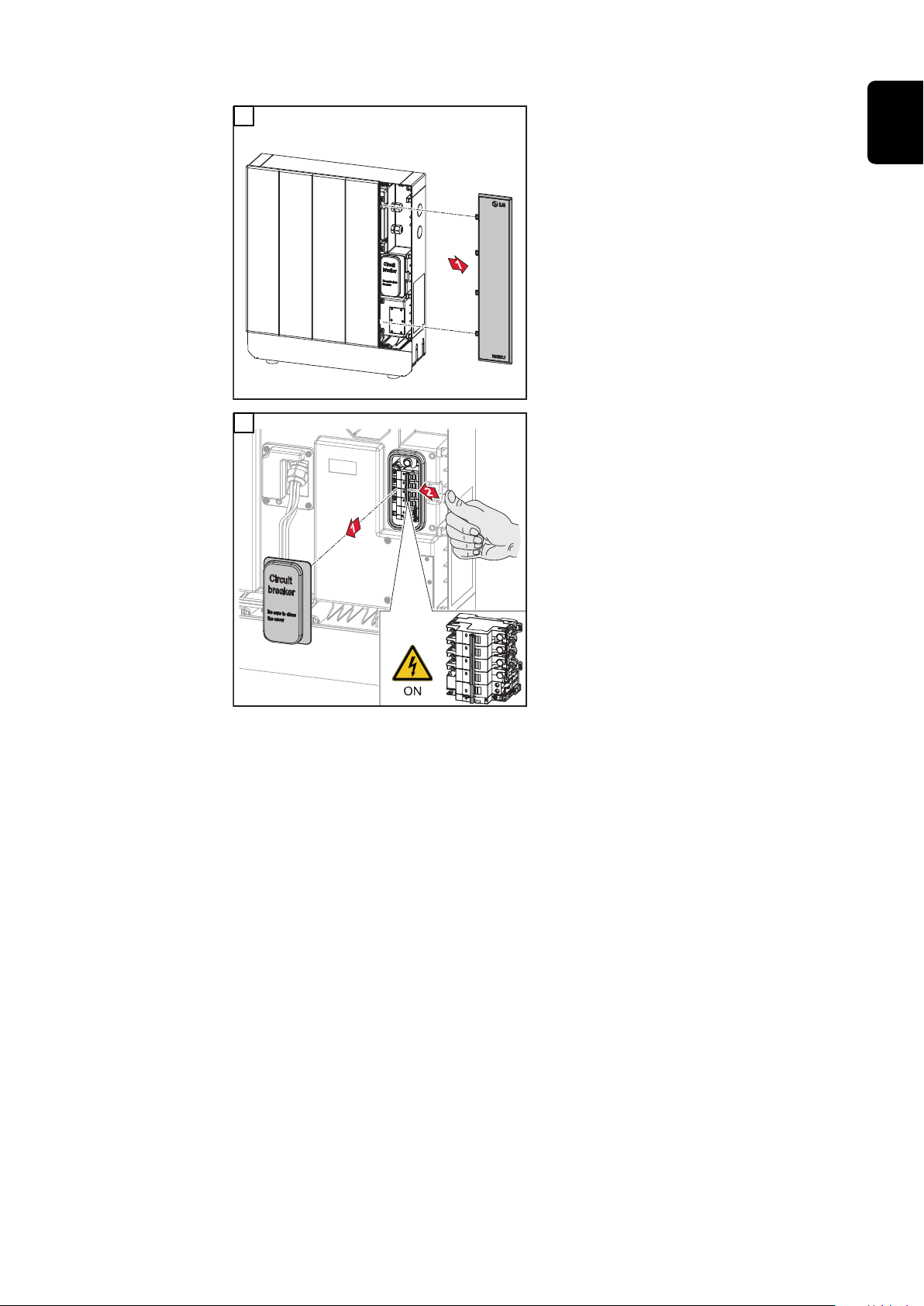

1

Vedä suojus pois oikealta.

FI

2

Vedä DC-kytkimen suojus pois etu­kautta. Aseta DC-kytkin asentoon
"ON".

Kokoa akku tekemällä edellä esitetyt työvaiheet käänteisessä järjestyksessä.

25

Manuaalinen järjestelmän käynnistys

Edellytys Energiaa ei ole saatavissa aurinkopaneeleista eikä julkisesta sähköverkosta. Jos

varavirtakäyttö tai akkukäyttö ei ole mahdollista (esim. akun syväpurkaussuojan
vuoksi), invertteri ja akku kytkeytyvät pois päältä.

Järjestelmän
sammutuksen il­moitus

Manuaalinen
akun käynnistys
järjestelmän
sammutuksen
jälkeen

Varavirtakäytön
käynnistys
järjestelmän
sammutuksen
jälkeen

Tilailmoitukset akun ei-aktiivisesta tilasta näytetään invertterin käyttöliittymässä
tai lähetetään Fronius Solar.webin kautta tekstiviestitse tai sähköpostitse (kun
Fronius Solar.web -ilmoitusasetukset on määritetty vastaavasti).

Kun energiaa on jälleen käytettävissä, invertterin käyttö käynnistyy automaatti­sesti, mutta akku täytyy käynnistää manuaalisesti. Tällöin täytyy noudattaa kyt­kentäjärjestystä (katso luku Sopivat akut sivulla 23).

Invertteri tarvitsee varavirtakäytön käynnistämiseen energiaa akusta. Se tapah­tuu manuaalisesti akusta, lisätietoja invertterin uudelleenkäynnistykseen tarvitta­vasta sähkösyötöstä akun kautta on akun valmistajan käyttöohjeessa.

26

Henkilöiden ja laitteiden suojaus

FI

Keskitetty SJ­suoja

WSD (Wired
Shut Down)

Vikavirran val­vontayksikkö

Invertteri tarjoaa mahdollisuuden käyttää integroitua AC-relettä kytkimenä kes­kitetyn SJ-suojan kanssa (saksalaisen standardin VDE-AR-N 4105:2018:11 §6.4.1
mukaan). Tällöin keskitetty laukaisulaite (kytkin) täytyy integroida WSD-ketjuun
luvussa "WSD (Wired Shut Down)" kuvatulla tavalla.

Johdotettu katkaisu WSD katkaisee invertterin syöttämisen verkkoon, jos laukai­sulaite (kytkin, esim. hätäpysäytys tai palohälytyskosketin) on aktivoitu.

Invertterin (toisiolaite) katkoksen yhteydessä se ohitetaan ja muiden invertterei­den käyttö pysyy ennallaan. Jos toinen invertteri (toisiolaite) tai invertteri (en­siölaite) vikaantuu, koko WSD-ketjun käyttö keskeytyy.

Asennus: katso WSD (Wired Shut Down) -asennus sivulla 78.

Invertteri on varustettu yleisvirtaherkällä vikavirran valvontayksiköllä (RCMU =
Residual Current Monitoring Unit) standardin IEC 62109-2 ja IEC63112 mukai­sesti.
Se valvoo aurinkopaneelin vikavirtoja invertterin AC-lähtöön asti sekä erottaa in­vertterin sähköverkosta ei-sallitun vikavirran yhteydessä.

Turvallinen tila Jos jokin seuraavista turvavarusteista laukeaa, invertteri siirtyy turvalliseen ti-

laan:

WSD

-

eristyksen mittaus ja

-

vikavirran valvontayksikkö

-

Turvallisessa tilassa invertteri ei enää syötä, ja se erotetaan verkosta avaamalla
vaihtovirtareleet.

Ylijännitesuoja Invertteri on varustettu DC- ja AC-puolelta integroidulla ylijännitesuojalla stan-

dardin IEC 62109-2 mukaisesti. Ylijännitesuoja suojaa järjestelmää ylijännitteen
aiheuttamilta vaurioilta.

27

Käyttöosat ja liitännät

Liitäntäalue

28

(1) 2 x 4-napainen sisään työnnettävä DC-kytkentäliitin
(2) Sisään työnnettävä kytkentäliitin WSD (Wired Shut Down)
(3) Sisään työnnettävät kytkentäliittimet, dataliikennealue (Modbus, digitaali-

set tulot ja lähdöt)
(4) 3-napainen sisään työnnettävä kytkentäliitin, PV Point (OP)
(5) 5-napainen sisään työnnettävä AC-kytkentäliitin
(6) Kaapelin läpivienti / vedonpoistaja AC
(7) 6-napainen maadoituselektrodiliitin
(8) Kaapelin läpivienti / vedonpoistaja, dataliikennealue

(9) Liitäntäalueen erotin
(10) 10 x DC-kaapelin läpivienti
(11) Valinnainen kaapelin läpivienti (M16)
(12) Valinnainen kaapelin läpivienti (M16–M20)
(13) Valinnainen kaapelin läpivienti (M16–M32)
(14) Valinnainen kaapelin läpivienti (M16–M25)

FI

Liitäntäalueen
erotin

Liitäntäalueen erottimen avulla suurjännitejohtimet (tasavirta ja vaihtovirta) ero­tetaan signaalijohtimista. Liitäntäalueen paremman saavutettavuuden vuoksi
erottimen voi poistaa liittämisen ajaksi, minkä jälkeen se täytyy jälleen asentaa
paikalleen.

(1) Integroitu kaapelikanava
(2) Syvennykset liitäntäalueen

erottimen poistoa varten
(3) Kiinnityshakanen
(4) Määritetty murtumiskohta

Datcom-liitäntää varten

Integroidun kaapelikanavan (1) kautta
johtoja voidaan viedä invertterin yh­destä alueesta toiseen. Siten useita in­verttereitä voi asentaa helposti rinnak­kain.

Maadoituselekt­rodiliitin

Maadoituselektrodiliitin tarjoaa
mahdollisuuden maadoittaa muita
komponentteja, joita ovat esim.

AC-kaapeli

-

paneelin tukirakenne

-

maadoituspiikki

-

29

DC-kytkin DC-kytkimessä on kolme kytkina-

sentoa:
(1) Lukittu/pois (kierto vasemmal-

le)
(2) Pois
(3) Päällä

TÄRKEÄÄ!

Kytkinasennoissa (1) ja (3) invertterin
voi varmistaa kytkemisen päälle tai
pois päältä estämiseksi vakiomallisella
riippulukolla. Tällöin täytyy noudattaa
kansallisia määräyksiä.

Dataliikennealue

Modbus-kytkentäliitin Sisään työnnettävä kytkentäliitin

Modbus 0:n, Modbus 1:n, 12 V:n ja
GND:n (Ground) asennusta varten.

Modbus-kytkentäliittimen avulla muo­dostetaan tietoyhteys liitettyihin kom­ponentteihin. Tulot M0 ja M1 ovat va-
paasti valittavissa. Enintään neljä
Modbus-väylään osallistuvaa laitetta
per tulo, katso luku Modbus-väylään

osallistuva laite sivulla 73.

WSD (Wired Shut Down) -kytkin Määrittää invertterin WSD-ensiölait-

teeksi tai WSD-toisiolaitteeksi.

Asento 1: WSD-ensiölaite
Asento 0: WSD-toisiolaite

30
