Installation
Instructions
Fronius Symo 3 - 8,2 kW
Instrukcja instalacji
PL
42,0426,0172,PL 028-10082022
Spis treści
Wybór miejsca montażu i pozycji montażowej 4
Objaśnienie do wskazówek bezpieczeństwa 4
Bezpieczeństwo 4
Użytkowanie zgodne z przeznaczeniem 5
Wybór miejsca montażu falownika 6
Pozycja montażowa 7
Ogólne informacje dotyczące wyboru miejsca montażu falownika 8
Montaż uchwytu montażowego 9
Bezpieczeństwo 9
Wybór kołków i wkrętów 9
Zalecenie dotyczące wkrętów 9
Otwieranie falownika 9
Montaż uchwytu montażowego na ścianie 10

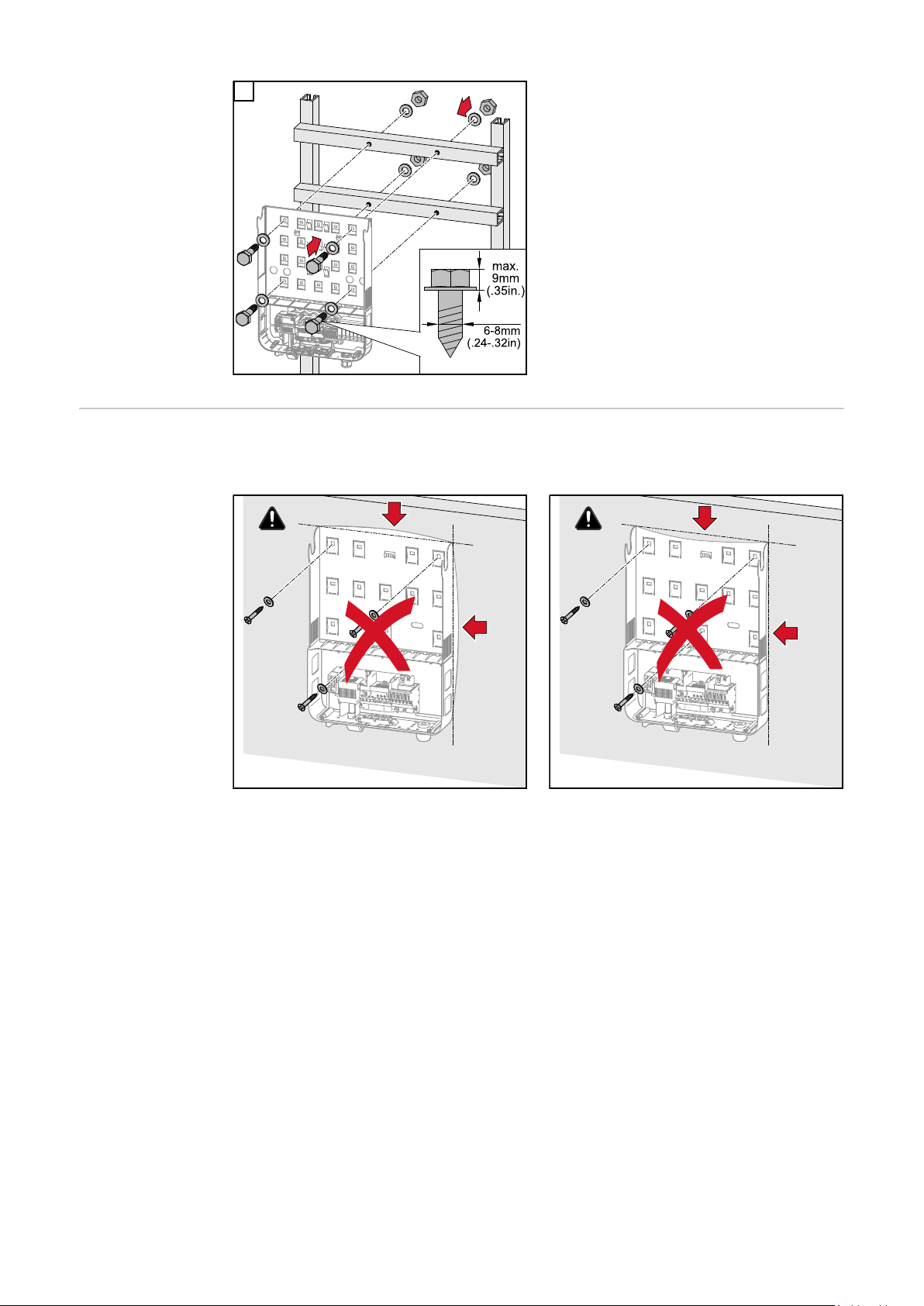

Montaż uchwytu montażowego na maszcie lub wsporniku 11
Montaż uchwytu montażowego na wsporniku metalowym 11
Nie dopuścić do skrzywienia lub zniekształcenia uchwytu montażowego 12
Przyłączenie falownika do sieci publicznej (prądu przemiennego) 13
Bezpieczeństwo 13
Monitorowanie sieci 13
Budowa kabla prądu przemiennego 13
Przygotowanie kabli aluminiowych do podłączenia 14
Zaciski przyłączeniowe prądu przemiennego 14
Przekrój kabla prądu przemiennego 15
Podłączenie falownika do sieci publicznej (prądu przemiennego) 15
Maksymalne zabezpieczenie po stronie obwodu prądu przemiennego 15
Wskazówki dotyczące falowników z trackerami MPP Single i Multi 17
Falownik typu Single MPP Tracker 17
Falownik typu Multi MPP Tracker 17
Podłączenie łańcuchów modułów solarnych do falownika 19
Informacje ogólne o modułach fotowoltaicznych 19
Zaciski przyłączeniowe prądu stałego 19
Podłączanie kabli aluminiowych 19
Łańcuchy modułów solarnych — sprawdzenie polaryzacji i napięcia 20
Podłączenie łańcuchów modułów solarnych do falownika (DC) 20
Wymiana danych 24
Układanie kabla transmisji danych 24
Montaż urządzenia Fronius Datamanager w falowniku 24
Zawieszanie falownika na uchwycie montażowym 27
Zawieszanie falownika na uchwycie montażowym 27
Pierwsze uruchomienie 29
Pierwsze uruchomienie falownika 29
Wskazówki dotyczące aktualizacji oprogramowania 32
Wskazówki dotyczące aktualizacji oprogramowania 32
Nośnik danych USB służący jako rejestrator danych i do aktualizacji oprogramowania falowni-ka33
PL
Nośnik danych USB jako rejestrator danych 33
Dane na nośniku USB 33
Ilość danych i pojemność pamięci 34
Pamięć buforowa 35
Zgodne nośniki USB 35
Nośnik danych USB do aktualizacji oprogramowania falownika 36
Odłączanie nośnika danych USB 36
Wskazówki dotyczące konserwacji 37
Konserwacja 37
Czyszczenie 37
Naklejka z numerem seryjnym do użycia przez klienta 38
Naklejka z numerem seryjnym do użycia przez klienta (Serial Number Sticker for Customer Use)
38
3
Wybór miejsca montażu i pozycji montażowej
Objaśnienie do
wskazówek bezpieczeństwa
OSTRZEŻENIE!
Oznacza bezpośrednie niebezpieczeństwo.
Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem będzie
▶
kalectwo lub śmierć.
NIEBEZPIECZEŃSTWO!
Oznacza sytuację niebezpieczną.
Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być
▶
najcięższe obrażenia ciała lub śmierć.
OSTROŻNIE!
Oznacza sytuację potencjalnie szkodliwą.
Jeśli nie zostaną podjęte odpowiednie środki ostrożności, skutkiem mogą być
▶
okaleczenia lub straty materialne.
WSKAZÓWKA!
Oznacza możliwość pogorszonych rezultatów pracy i uszkodzeń wyposażenia.
Bezpieczeństwo
NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo wskutek błędów obsługi i nieprawidłowego wykonywania
prac.
Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.
Uruchamianie falownika może być wykonywane tylko przez przeszkolony per-
▶
sonel i tylko zgodnie z przepisami technicznymi.
Przed instalacją i uruchomieniem należy przeczytać instrukcję instalacji i
▶
obsługi.
NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo wywołane błędnym wykonaniem prac.
Skutkiem mogą być poważne straty materialne i obrażenia ciała.
Montaż i podłączenie ochrony przeciwprzepięciowej mogą zostać wykonane
▶
tylko przez wykwalifikowanego elektromontera!
Przestrzegać przepisów dotyczących bezpieczeństwa!
▶
Przed rozpoczęciem wszelkich prac związanych z montażem i podłączeniem
▶
należy zadbać o to, aby obwody prądu przemiennego i prądu stałego przed
falownikiem były pozbawione napięcia.
4
Ochrona przeciwpożarowa
OSTROŻNIE!
Niebezpieczeństwo spowodowane przez wadliwe lub nieprawidłowo wykonane
instalacje.
Skutkiem może być uszkodzenie falowników i innych elementów instalacji PV
przewodzących prąd elektryczny.
Wadliwe lub nieprawidłowo wykonane instalacje mogą doprowadzić do przegrzania kabli i zacisków przyłączeniowych oraz spowodować wyładowania łukowe.
Może to skutkować uszkodzeniami termicznymi, które z kolei mogą prowadzić do
pożarów.
Podczas podłączania kabli prądu przemiennego i prądu stałego należy przestrzegać następujących zasad:
Wszystkie zaciski przyłączeniowe dokręcać momentem podanym w instrukcji
▶
obsługi
Wszystkie zaciski uziemienia (PE/GND), w tym także niewykorzystane zaciski
▶
uziemienia, dokręcać momentem podanym w instrukcji obsługi.
Nie przeciążać kabli.
▶
Sprawdzać kable pod kątem uszkodzeń i prawidłowego ułożenia.
▶
Przestrzegać wskazówek bezpieczeństwa, instrukcji obsługi, a także lokal-
▶
nych warunków podłączenia do sieci.
Falownik należy zawsze przykręcać do uchwytu montażowego śrubami mo-
▶
cującymi momentem podanym w instrukcji obsługi.
Falownik uruchamiać wyłącznie z dokręconymi śrubami mocującymi!
▶
PL
Użytkowanie
zgodne z przeznaczeniem
Należy bezwzględnie przestrzegać instrukcji producenta dotyczących podłączenia, instalacji i eksploatacji. Wszelkie instalacje i połączenia należy wykonać
dokładnie, zgodnie z założeniami i przepisami, aby zredukować do minimum
możliwe zagrożenia.
Momenty dokręcające poszczególnych zacisków podano w instrukcjach instalacji
urządzeń.
Falownik jest przeznaczony wyłącznie do przekształcania prądu stałego z modułów solarnych na prąd przemienny oraz do zasilania nim publicznej sieci zasilającej.
Za użytkowanie niezgodne z przeznaczeniem uważa się:
użytkowanie inne lub wykraczające poza podane;
-
modyfikacje falownika, które nie są wyraźnie zalecane przez firmę Fronius;
-
montaż podzespołów, które nie są wyraźnie zalecane lub dystrybuowane
-
przez firmę Fronius.
Producent nie odpowiada za powstałe w ten sposób szkody.
Wygasają wówczas roszczenia gwarancyjne.
Do użytkowania zgodnego z przeznaczeniem zalicza się również:
zapoznanie się z wszystkimi wskazówkami oraz ostrzeżeniami, a także in-
-
strukcjami bezpieczeństwa zawartymi w instrukcji obsługi i instrukcji instalacji oraz ich przestrzeganie;
wykonywanie czynności konserwacyjnych w wymaganych terminach;
-
montaż zgodny z instrukcją instalacji.
-
Podczas projektowania instalacji fotowoltaicznej należy zwrócić uwagę na to, aby
wszystkie podzespoły były obsługiwane wyłącznie w dopuszczalnym zakresie eksploatacji.
5
Należy uwzględnić wszystkie działania zapewniające długotrwałe zachowanie
NH
3
właściwości modułu solarnego, które są zalecane przez jego producenta.
Należy uwzględnić instrukcje dostawcy energii elektrycznej dotyczące zasilania
sieci i metod podłączenia.
Wybór miejsca
montażu falownika
Falownik jest przeznaczony do montażu wewnątrz pomieszczeń.
Falownik jest przeznaczony do montażu na zewnątrz.
Ze względu na stopień ochrony IP 65 falownik jest odporny na
strumień wody padający ze wszystkich kierunków i może być
użytkowany również w wilgotnym otoczeniu.
Aby utrzymać temperaturę falownika na możliwie najniższym
poziomie, falownik nie może być wystawiony na bezpośrednie
działanie promieniowania słonecznego. Falownik najlepiej zamontować w osłoniętym miejscu, np. w okolicach modułów solarnych lub pod okapem dachu.
U
przy wysokości:
DCmax
od 0 do 2000 m = 1000 V
od 2000 do 2500 m = 900 V
od 2500 do 3000 m = 815 V
od 3000 do 3400 m = 750 V
WAŻNE! Falownika nie należy montować i eksploatować na wysokości powyżej 3400 m n.p.m.
Falownika nie należy montować:
w obszarze zaciągania amoniaku, żrących oparów, zakwaszo-
-
nego lub zasolonego powietrza
(np. w składach nawozów, otworach wentylacyjnych obór, instalacjach chemicznych, garbarniach itp.).
Z powodu niewielkiego hałasu wytwarzanego przez falownik
w określonych stanach pracy, nie jest zalecany montaż w bezpośrednim sąsiedztwie pomieszczeń mieszkalnych.
Falownika nie należy montować w:
pomieszczeniach o podwyższonym ryzyku wypadków
-
z udziałem zwierząt hodowlanych (konie, bydło, owce, trzoda
chlewna itp.);
stajniach i przyległych pomieszczeniach;
-
magazynach i składach na siano, słomę, trociny, pasze dla
-
zwierząt, nawozy itp.
6
Pozycja montażowa
Zasadniczo falownik ma pyłoszczelną konstrukcję. Jednakże w
obszarach o silnym zapyleniu może nastąpić zapylenie powierzchni chłodzących i znaczące obniżenie wydajności termicznej. W takim przypadku konieczne jest regularne czyszczenie.
Dlatego niezalecany jest montaż w pomieszczeniach i otoczeniu
o silnym zapyleniu.
Falownika nie należy montować w:
szklarniach;
-
pomieszczeniach, w których przechowywane i przetwarzane
-
są owoce, warzywa i winorośle;
pomieszczeniach do przygotowania zbóż, pasz zielonych
-
i dodatków paszowych.
Falownik jest przystosowany do montażu na pionowej ścianie lub
kolumnie.
PL
Falownik jest przystosowany do montażu w pozycji poziomej.
Falownik nie jest przystosowany do montażu na powierzchni
skośnej.
Falownika nie należy montować na ukośnej powierzchni
z przyłączami skierowanymi do góry.
Falownika nie należy montować w pozycji skośnej na pionowej ścianie lub kolumnie.
Falownika nie należy montować w pozycji poziomej na pionowej
ścianie lub kolumnie.
7
Falownika nie należy montować na pionowej ścianie lub kolumnie
z przyłączami skierowanymi do góry.
Falownika nie należy montować w pozycji podwieszonej ukośnie
z przyłączami skierowanymi do góry.
Falownika nie należy montować w pozycji podwieszonej ukośnie
z przyłączami skierowanymi do dołu.
Falownika nie należy montować na suficie.
Ogólne informacje dotyczące
wyboru miejsca
montażu falownika
Przy wybieraniu miejsca montażu falownika należy przestrzegać następujących
kryteriów:
Instalacja wyłącznie na stałym, niepalnym podłożu
Maks. temperatury otoczenia:
od -25°C do +60°C
Wilgotność względna powietrza:
0–100%
Powietrze chłodzące falownik
przepływa od lewej strony do góry
(dopływ chłodnego powietrza z lewej
strony, odprowadzanie ciepłego powietrza do góry).
Powietrze odlotowe może osiągać
temperaturę 70°C.
W przypadku montażu falownika w szafie sterowniczej lub podobnych przestrzeniach zamkniętych, należy zadbać o odpowiednie odprowadzanie ciepła
przez wentylację wymuszoną.
Jeżeli falownik ma być zamontowany na ścianie zewnętrznej obory, należy zachować odstęp między falownikiem a otworami wentylacyjnymi i konstrukcyjnymi budynku, wynoszący co najmniej 2 m we wszystkich kierunkach.
Miejsce montażu nie może być narażone na działanie amoniaku, żrących
oparów, soli lub kwasów.
8
Montaż uchwytu montażowego
PL
Bezpieczeństwo
NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo stwarzane przez napięcie resztkowe z kondensatorów.
Skutkiem może być porażenie prądem elektrycznym.
Odczekać, aż kondensatory się rozładują. Czas potrzebny na rozładowanie
▶
wynosi 5 minut.
OSTROŻNIE!
Niebezpieczeństwo wskutek zabrudzenia lub kontaktu z wodą zacisków
przyłączeniowych i styków sekcji przyłączy falownika.
Skutkiem może być uszkodzenie falownika.
W przypadku wiercenia należy uważać, aby zaciski przyłączeniowe i styki nie
▶
zostały zabrudzone lub nie weszły w kontakt z wodą.
Uchwyt montażowy bez modułu mocy nie jest zgodny ze stopniem ochrony
▶
IP całego falownika i dlatego nie należy montować go bez modułu mocy.
Uchwyt montażowy należy w trakcie montażu chronić przed zabrudzeniem
▶
i wilgocią.
Wskazówka! Stopień ochrony IP 65 obowiązuje tylko wtedy, gdy
falownik jest zawieszony na uchwycie montażowym i mocno do niego
-
przykręcony,
osłona sekcji wymiany danych falownika jest założona i mocno przykręcona.
-
Wybór kołków
i wkrętów
Zalecenie dotyczące wkrętów

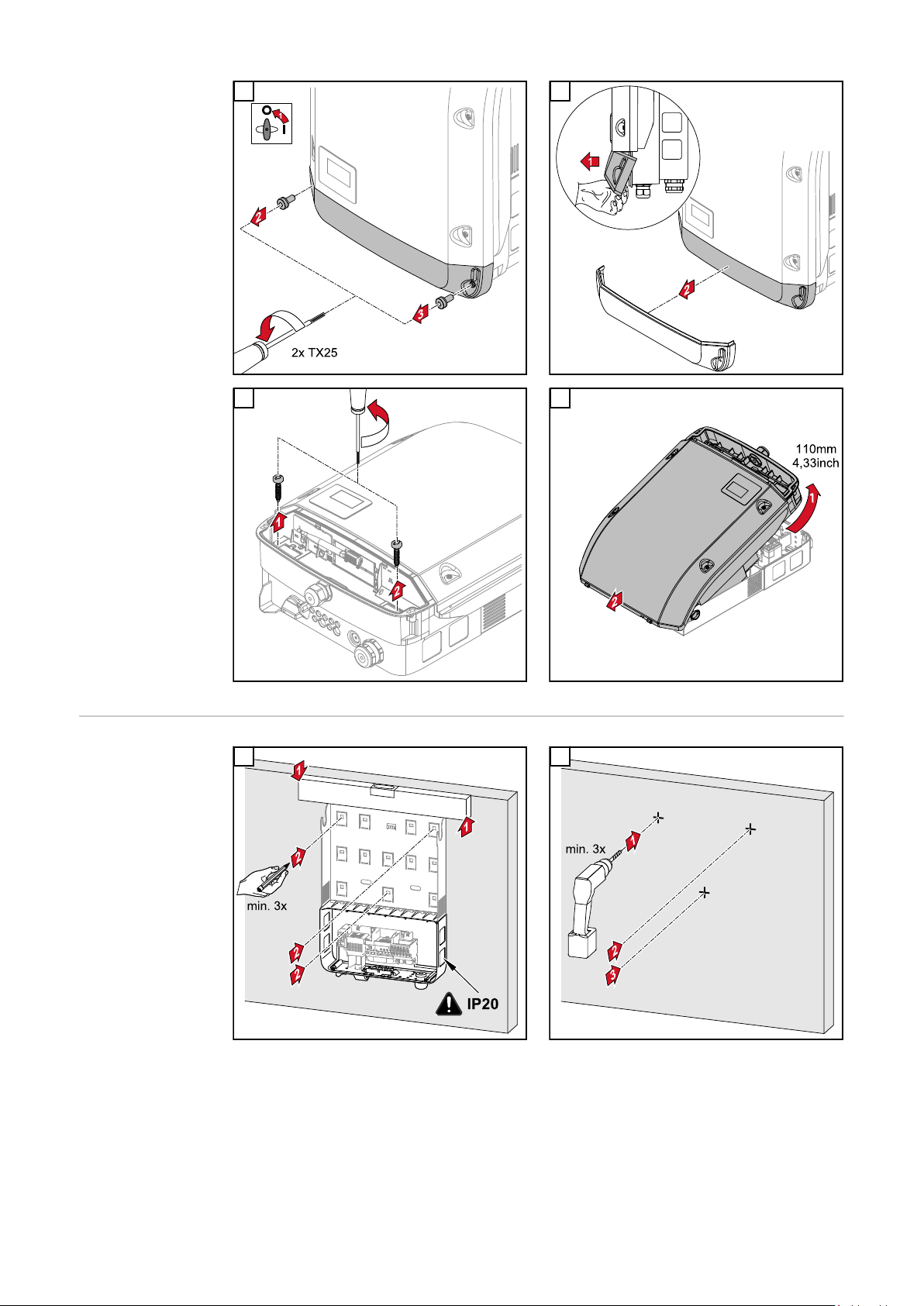

Otwieranie falownika
Sam uchwyt montażowy bez falownika i kanału wentylacyjnego zapewnia stopień
ochrony IP 20!
Ważne! W zależności od rodzaju podłoża, w celu zamontowania uchwytu montażowego potrzebne są różnego rodzaju elementy mocujące. Z tego względu elementy mocujące nie są objęte zakresem dostawy falownika. Instalator sam jest
odpowiedzialny za prawidłowy dobór elementów mocujących.
Do montażu falownika producent zaleca stosowanie wkrętów stalowych lub aluminiowych o średnicy od 6 do 8 mm.
NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo stwarzane przez niewystarczające połączenie przewodu
ochronnego.
Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne.
Śruby obudowy są odpowiednim miejscem podłączenia przewodu ochronne-
▶
go do uziemienia obudowy i w żadnym przypadku nie wolno ich zastępować
innymi śrubami niezapewniającymi niezawodnego podłączenia przewodu
ochronnego!
9
1 2
3 4
Montaż uchwytu
montażowego na
ścianie
1 2
Porada: Falownik należy zamontować tak, aby
wyświetlacz znajdował się na wysokości oczu.
10
3
Wskazówka! Podczas montażu uchwy-
tu montażowego na ścianie należy
zwracać uwagę, aby nie uległ on znie-
PL
kształceniu lub skrzywieniu.
Montaż uchwytu
montażowego na
maszcie lub
wsporniku
Montaż uchwytu
montażowego na
wsporniku metalowym
W przypadku montażu falownika na
maszcie lub wsporniku firma Fronius
zaleca zastosowanie zestawu do mocowania na maszcie „Pole clamp” (nr
zam. SZ 2584.000) produkcji firmy Rittal GmbH.
Przy użyciu tego zestawu można zamontować falownik na prostokątnym
lub okrągłym maszcie o następujących
średnicach: Æ od 40 do 190 mm
(maszt okrągły), ÿ od 50 do 150 mm
(maszt prostokątny)
WSKAZÓWKA!
W przypadku montażu na wspornikach metalowych falownik nie może być narażony na działanie wody deszczowej lub wody rozpryskowej od tyłu.
Należy zamontować odpowiednią osłonę przed wodą deszczową lub rozpryskami.
Uchwyt montażowy należy przykręcić co najmniej w 4 punktach.
11
1
Nie dopuścić do
skrzywienia lub
zniekształcenia
uchwytu montażowego
Wskazówka! Podczas montażu uchwytu montażowego należy zwracać uwagę, aby
nie uległ on zniekształceniu lub skrzywieniu.
12
Loading...
