Installation
Instructions
Fronius Symo 3 - 8,2 kW
PT-BR
Instruções de instalação
42,0426,0172,PB 028-10082022
Índice
Seleção do local e posição de instalação 4
Explicação dos avisos de segurança 4
Segurança 4
Utilização prevista 5
Seleção do local do inversor 6
Posição de montagem 7
Informações gerais sobre a seleção do local do inversor 8
Montar o suporte de montagem 10
Segurança 10
Seleção de buchas e parafusos 10
Recomendação de parafusos 10
Abrir o inversor 10
Instalar o suporte de montagem em uma parede 11
Instalar o suporte de montagem em uma coluna ou viga 12
Instalar o suporte de montagem em suportes metálicos 12
Não entortar ou deformar o suporte de montagem 13
Conectar o inversor à rede elétrica pública (lado CA) 14
Segurança 14
Monitoramento de rede 14
Estrutura dos cabos CA 14
Preparar cabos de alumínio para serem conectados 14
Bornes de conexão CA 15
Seção transversal do cabo CA 15
Conectar o inversor à rede elétrica pública (CA) 16
Proteção máxima do lado da corrente alternada 16
Avisos sobre retificador alternado single e multi MPP Tracker 18
Inversor Single Maximum Power Point Tracker 18
Inversor Multi Maximum Power Point Tracker 18
Conecte os cabos do módulo solar no inversor 20
Informações gerais sobre módulos solares 20
Bornes de conexão CC 20
Conexão de cabos de alumínio 20
Cabos do módulo solar – Verificar polaridade e tensão 21
Conectar os cabos do módulo solar no inversor (CC) 21
Comunicação de dados 25
Colocar cabos de comunicação de dados 25
Instalar o Datamanager no inversor 25
Pendurar o inversor no suporte de montagem 28
Pendurar o inversor no suporte de montagem 28
Primeiro comissionamento 30
Primeiro comissionamento do inversor 30
Avisos para a atualização de software 33
Avisos sobre atualização do software 33
USB Stick como datalloger e para atualização do software do retificador alternado 34
Pen drive USB como Datalogger 34
Dados no pen drive USB 34
Quantidade de dados e capacidade de armazenamento 35
Memória intermediária 36
Pen drives USB adequados 36
Pendrive para a atualização de Software dos retificadores alternados 37
Retirar o pen drive USB 37
Avisos para a manutenção 38
Manutenção 38
Limpeza 38
Adesivo do número de série para uso do cliente 39
Adesivo do número de série para uso do cliente (Serial Number Sticker for Customer Use) 39
PT-BR
3
Seleção do local e posição de instalação
Explicação dos
avisos de segurança
ALERTA!
Marca um perigo de ameaça imediata.
Caso não seja evitado, a consequência é a morte ou lesões graves.
▶
PERIGO!
Marca uma possível situação perigosa.
Caso não seja evitada, a consequência pode ser a morte e lesões graves.
▶
CUIDADO!
Marca uma possível situação danosa.
Caso não seja evitada, lesões leves ou menores e também danos materiais
▶
podem ser a consequência.
AVISO!
Descreve a possibilidade de resultados de trabalho prejudicados e de danos no
equipamento.
Segurança
PERIGO!
Perigo devido a manuseio e trabalhos realizados incorretamente.
Podem ocorrer danos pessoais e materiais graves.
O comissionamento do inversor deve ser feito somente por pessoal treinado
▶
e no âmbito das determinações técnicas.
Antes da instalação e do comissionamento, leia as instruções de instalação e
▶
o manual de instruções.
PERIGO!
Perigo devido a trabalhos realizados de forma incorreta.
Podem ocorrer danos pessoais e materiais graves.
A instalação e a conexão de uma proteção contra sobretensão devem ser re-
▶
alizadas somente por um eletricista licenciado!
Observar as diretrizes de segurança!
▶
Antes de todos os trabalhos de montagem e conexão, assegurar-se de que os
▶
lados CA e CC antes do inversor estejam desenergizados.
4
Prevenção de incêndios
CUIDADO!
Perigo devido a instalações inadequadas ou irregulares.
Risco de danos a inversores e outros componentes energizados de um sistema
fotovoltaico devido a instalações inadequadas ou irregulares.
Instalações inadequadas ou irregulares podem levar ao sobreaquecimento de cabos e bornes e causar arcos voltaicos. Isso pode resultar em danos térmicos que,
por consequência, podem causar incêndios.
Ao conectar cabos CA e CC, observar o seguinte:
Apertar todos os bornes de conexão com o torque especificado no manual
▶
de instruções
Apertar todos os bornes de aterramento (PE/GND) com o torque especifica-
▶
do no manual de instruções, inclusive bornes de aterramento livres
Não sobrecarregar os cabos
▶
Verificar o cabo quanto a danos e passagem correta
▶
Considerar as dicas de segurança, o manual de instruções, assim como dis-
▶
posições locais de conexão
Aparafusar o inversor no suporte de montagem sempre com parafusos de fi-
▶
xação com o torque especificado no manual de instruções.
O inversor somente deve ser colocado em operação com os parafusos de fi-
▶
xação!
PT-BR
Utilização prevista
Observar categoricamente as indicações do fabricante para a conexão, a instalação e a operação. Realizar cuidadosamente todas as instalações e conexões de
acordo com as indicações e disposições para reduzir a um mínimo o potencial de
risco.
Consultar os torques nos respectivos bornes nas instruções de instalação dos
equipamentos.
O inversor é destinado exclusivamente para transformar a corrente contínua dos
módulos solares em corrente alternada e alimentar esta na rede de energia aberta.
O uso impróprio inclui:
qualquer uso diferente do explicitado
-
modificações no inversor que não foram expressamente recomendadas pela
-
Fronius
a instalação de componentes que não foram expressamente recomendados
-
ou vendidos pela Fronius
O fabricante não se responsabiliza por danos decorrentes deste tipo de utilização.
São anulados os direitos de garantia.
Também fazem parte da utilização prevista
a leitura completa e o cumprimento de todos os avisos, como os avisos de se-
-
gurança e avisos de perigo do manual de instruções e das instruções de instalação
o cumprimento dos trabalhos de manutenção
-
a montagem conforme as instruções de instalação
-
Na construção do sistema fotovoltaico, garantir que todos os componentes sejam
operados somente dentro de sua área de operação permitida.
5
Levar em consideração todas as ações recomendadas pelo fabricante do módulo
NH
3
solar para a conservação em longo prazo das características do módulo solar.
Levar em consideração as regulamentações do operador da rede de transmissão
para a alimentação de rede e para os métodos de conexão.

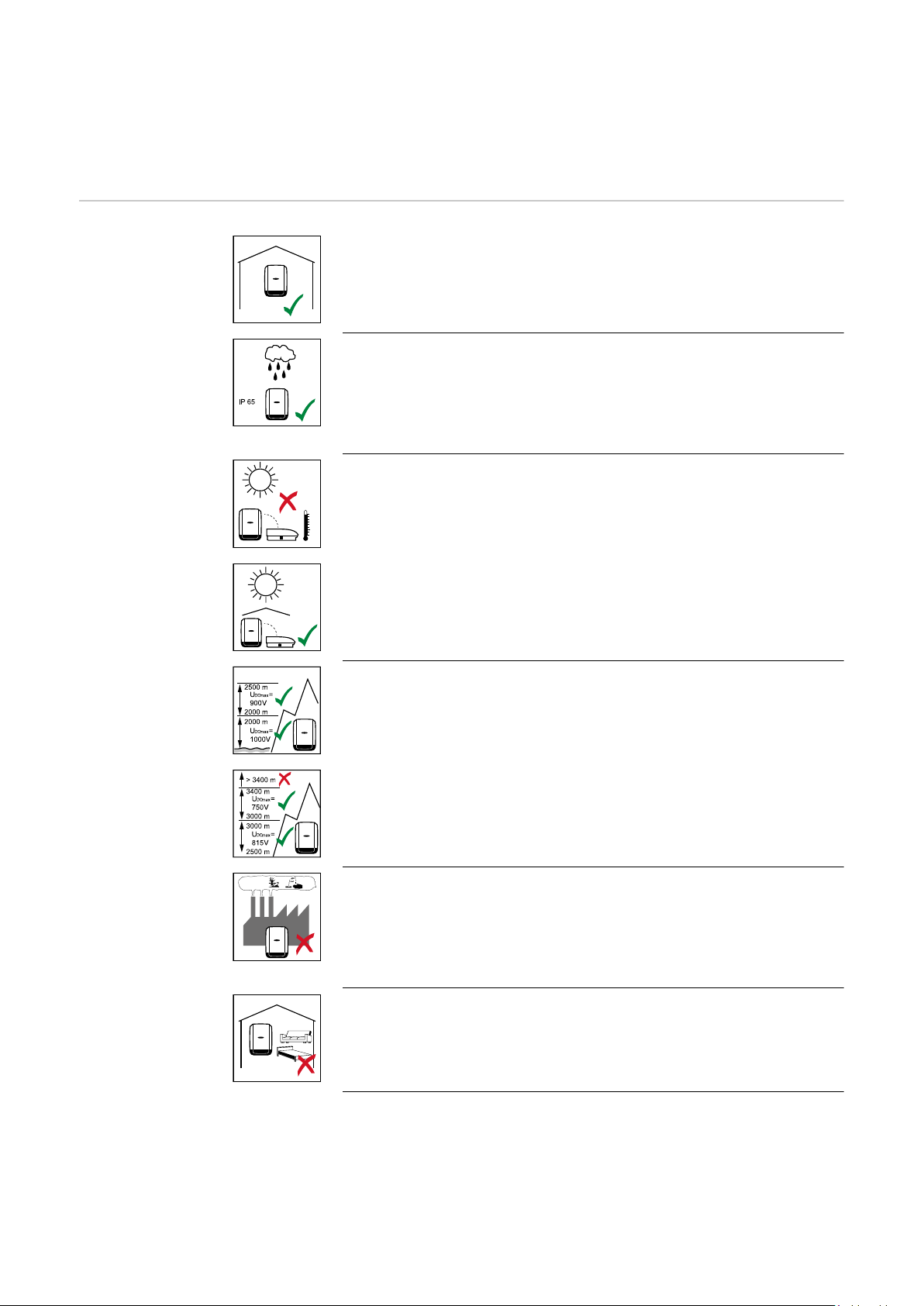

Seleção do local
do inversor
O inversor é adequado para a montagem em ambientes internos.
O inversor é adequado para a montagem em ambientes externos.
Devido ao seu grau de proteção IP 65, o inversor é resistente a
borrifos de água provenientes de todas as direções e também
pode ser utilizado em ambientes úmidos.
Para manter o aquecimento do inversor o menor possível, ele
não deve ser exposto à luz solar direta. Montar o inversor em
uma posição protegida, por exemplo, na área dos módulos solares, ou sob um telheiro.
U
a uma altura de:
CCmáx
0 a 2000 m = 1000 V
2000 a 2500 m = 900 V
2500 a 3000 m = 815 V
3000 a 3400 m = 750 V
IMPORTANTE! O inversor não deve ser montado e operado em
uma altura maior que 3400 m.
Não montar o inversor em:
Áreas com presença de amoníaco, vapores cáusticos, ácidos
-
ou sais
(por exemplo, locais de armazenamento de fertilizantes,
saídas de ar de estábulos de gado, instalações químicas, instalações de curtume, etc.)
Devido à pequena emissão de ruídos em determinados estados
operacionais, o inversor não deve ser montado diretamente em
ambientes de convivência.
6
Posição de montagem
Não montar o inversor em:
Locais com maior risco de acidentes causados por animais
-
pecuários (cavalos, bovinos, ovinos, suínos etc.)
Estábulos e locais adjacentes
-
Locais de armazenamento e estocagem de feno, palha, fare-
-
lo, ração animal, fertilizantes etc.
Por via de regra, o inversor é equipado à prova de poeira. No entanto, em áreas com muita poeira pode ocorrer o acúmulo de
poeira nas superfícies de arrefecimento, afetando o desempenho térmico. Neste caso é necessário realizar uma limpeza regularmente. Por isso, não é recomendável a montagem em locais e
ambientes com muito acúmulo de poeira.
Não montar o inversor em:
Estufas
-
Locais de armazenamento e processamento de frutas, ver-
-
duras e produtos vinícolas
Espaços para a preparação de grãos, forragem e ração
-
PT-BR
O inversor é adequado para a montagem vertical em uma parede
ou coluna vertical.
O inversor é adequado para uma posição de montagem horizontal.
O inversor é adequado para a montagem em uma superfície inclinada.
Não montar o inversor em uma superfície inclinada com as conexões para cima.
Não montar o inversor em posição inclinada em uma parede ou
coluna vertical.
7

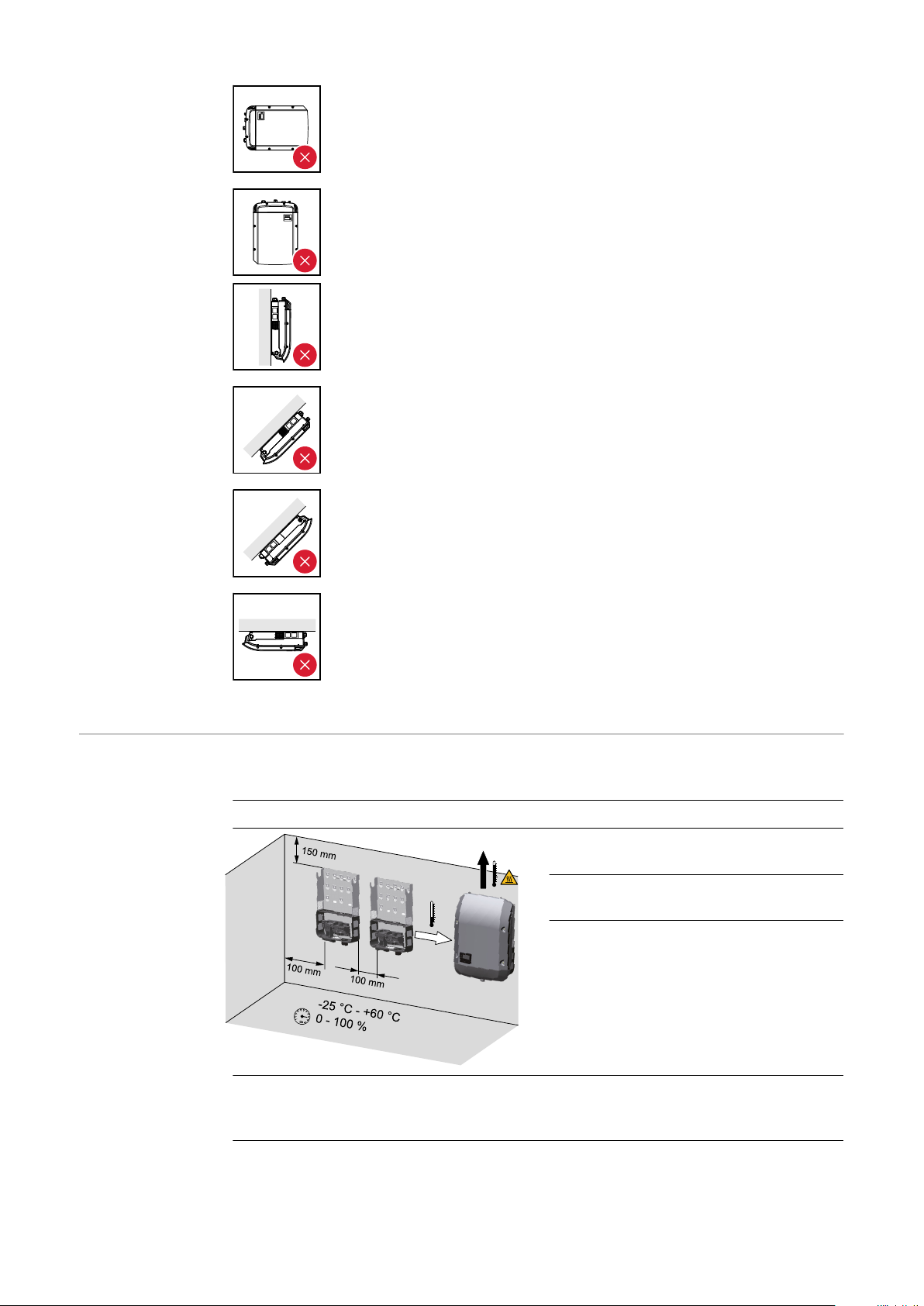

Não montar o inversor em posição horizontal em uma parede ou
coluna vertical.
Não montar o inversor com as conexões para cima em uma parede
ou coluna vertical.
Não montar o inversor suspenso com as conexões para cima.
Não montar o inversor suspenso com as conexões para baixo.
Informações gerais sobre a seleção do local do
inversor
Não montar o inversor no teto.
Observar os seguintes critérios para a seleção do local para o inversor:
A instalação somente deve ser feita em uma base firme e não inflamável
Temperaturas ambiente máximas:
-25 °C / +60 °C
Umidade relativa do ar:
0 - 100%
A direção da corrente de ar dentro
do inversor ocorre da esquerda para
cima (alimentação de ar frio à esquerda, exaustão de ar quente acima).
O ar evacuado pode atingir uma temperatura de 70 °C.
Na instalação do inversor em um quadro de comando ou ambiente fechado similar, certifique-se de que haja uma dissipação adequada de calor por uma
ventilação forçada
8
Se for para instalar o inversor nas paredes externas de estábulos, manter uma
distância de no mínimo 2 m em todas as direções entre o inversor e as aberturas de ventilação e do prédio.
No local da montagem não pode haver carga adicional de amoníaco, vapores
cáusticos, sais ou ácidos.
PT-BR
9
Montar o suporte de montagem
Segurança
PERIGO!
Perigo por tensão residual dos capacitores.
O resultado pode ser um choque elétrico.
Aguardar o tempo de descarga dos capacitores. O tempo de descarga é de 5
▶
minutos.
CUIDADO!
Perigo devido a sujeira ou água nos bornes de conexão e nos contatos da área de
conexão do inversor.
Podem ocorrer danos ao inversor.
Ao fazer perfurações, observar se os bornes de conexão e contatos na área
▶
de conexão não fiquem sujos ou molhados.
O suporte de montagem sem o módulo de potência não corresponde ao grau
▶
de proteção de todo o inversor e por isso, não pode ser montado sem o
módulo de potência.
Proteger o suporte de montagem de sujeiras e umidades durante a monta-
▶
gem.
Aviso! O grau de proteção IP 65 somente é válido, se
o inversor for inserido no suporte de montagem e fixado firmemente no su-
-
porte de montagem,
a cobertura da área de comunicação de dados no inversor estiver montada e
-
firmemente aparafusada.
Seleção de buchas e parafusos
Recomendação
de parafusos

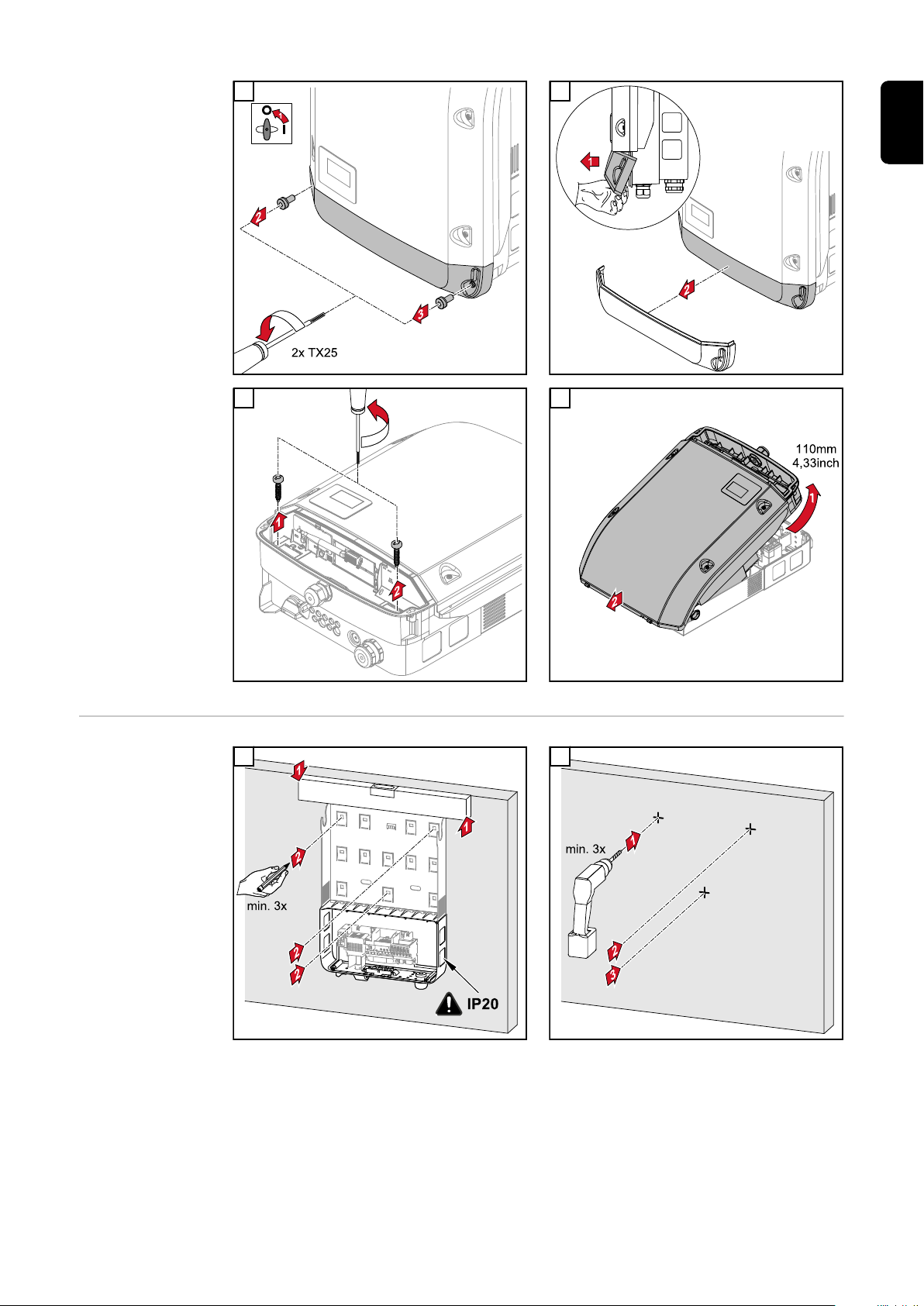

Abrir o inversor
Para o suporte de montagem sem inversor e canal de ventilação se aplica o grau
de proteção IP 20!
Importante! Dependendo da base, é necessário um material de fixação diferente
para a montagem do suporte de montagem. Sendo assim, o material de fixação
não faz parte do escopo de fornecimento do inversor. O montador é o responsável pela seleção correta do material de fixação.
Para a montagem do retificador alternado, o fabricante recomenda usar parafusos de aço ou de alumínio com um diâmetro de 6 - 8 mm.
PERIGO!
Perigo devido à conexão de fio terra insuficiente.
Podem ocorrer danos pessoais e materiais graves.
Os parafusos da carcaça constituem uma conexão adequada do fio terra para
▶
o aterramento da carcaça e não podem ser substituídos em hipótese alguma
por outros parafusos sem uma conexão de fio terra confiável!
10
1 2
3 4
PT-BR
Instalar o suporte de montagem
em uma parede
1 2
Dica: Montar o inversor de modo que o display
fique na altura dos olhos
11
3
Aviso! Ao montar o suporte de monta-
gem na parede, certificar-se de que ele
não seja entortado ou deformado.
Instalar o suporte de montagem
em uma coluna
ou viga
Instalar o suporte de montagem
em suportes
metálicos
Para a montagem do inversor em uma
coluna ou viga, a Fronius recomenda o
conjunto de fixação em coluna „grampo de coluna“ (nº de encomenda SZ
2584.000) da empresa Rittal GmbH.
Com esse conjunto, o inversor pode ser
montado em uma coluna redonda ou
retangular que tenha o seguinte
diâmetro: Æ de 40 a 190 mm (coluna
redonda), ÿ de 50 a 150 mm (coluna
retangular)
AVISO!
Quando montado em suportes metálicos, a parte traseira do inversor não deve
ser exposta à água da chuva ou a respingos de água.
Fornecer proteções adequadas contra a água da chuva ou respingos de água.
12
O suporte de montagem precisa ser aparafusado em pelo menos 4 pontos.
Loading...
