Installation
Instructions
Fronius Symo 3 - 8,2 kW
RO
Manual de instalare
42,0426,0172,RO 028-10082022
Cuprins
Alegerea locaţiei şi a poziţiei de montaj 4
Explicarea instrucțiunilor de securitate 4
Siguranță 4
Utilizarea conformă 5
Alegerea locației invertorului 6
Poziția de montaj 7
Alegerea locației invertorului în general 8
Montarea suportului de montaj 9
SIGURANŢĂ 9
Alegerea diblurilor şi şuruburilor 9
Şuruburi recomandate 9
Deschiderea invertorului 9
Montarea suportului de montaj pe un perete 10
Montarea suportului de montaj pe un stâlp sau o grindă 11
Montarea suportului de montaj pe o grindă metalică 11
A nu se întinde sau deforma suportul de montaj 12
Racordaţi invertorul la reţeaua publică (partea AC) 13
SIGURANŢĂ 13
Monitorizarea reţelei 13
Structura cablurilor AC 13
Pregătirea cablurilor de aluminiu pentru conectare 13
Borne de racordare AC 14
Secţiunea cablului AC 14
Racordarea invertorului la rețeaua publică (AC) 15
Siguranță maximă pe partea de c.a. 15
Indicaţii Single- şi Multi- MPP tracker invertor 17
Single Maximum Power Point tracker -invertor 17
Invertor Multi Maximum Power Point tracker 17
Racordarea şirurilor de module solare la invertor 19
Generalităţi despre modulele solare 19
Borne de racordare DC 19
Racordarea cablurilor din aluminiu 19
Șiruri de module solare - vericarea polarității și a tensiunii 20
Racordarea șirurilor de module solare la invertor (DC) 20
Comunicare de date 24
Pozarea cablurilor de comunicare date 24
Montarea Datamanager în invertor 24
Suspendarea invertorului pe suportul de montaj 27
Suspendarea invertorului pe suportul de montaj 27
Prima punere în funcţiune 29
Prima punere în funcțiune a invertorului 29
Indicaţii privind actualizarea software 32
Indicații privind actualizarea software 32
Stick USB ca înregistrator de date şi pentru actualizarea software a invertorului 33
Stick USB ca înregistrator de date 33
Datele de pe stick-ul USB 33
Cantitatea de date şi capacitatea de stocare 34
Memorie tampon 35
Stick-uri USB adecvate 35
Stick USB pentru actualizarea software-ului invertorului 36
Îndepărtarea stick-ului USB 36
Indicaţii privind întreţinerea 37
Întreţinere 37
Curăţare 37
Etichetă autocolantă cu numărul de serie, pentru a utilizată de către client 38
Etichetă autocolantă cu numărul de serie, pentru a utilizată de către client (Serial Number
Sticker for Customer Use)
RO
38
3
Alegerea locaţiei şi a poziţiei de montaj
Explicarea in‐
strucțiunilor de
securitate
AVERTIZARE!
Indică un pericol iminent.
Dacă acesta nu este evitat, urmările pot decesul sau răniri extrem de grave.
▶
PERICOL!
Indică o situaţie posibil periculoasă.
Dacă aceasta nu este evitată, urmările pot decesul şi răniri extrem de grave.
▶
ATENŢIE!
Indică o situaţie care poate genera prejudicii.
Dacă aceasta nu este evitată, urmările pot răniri uşoare sau minore, precum
▶
şi pagube materiale.
REMARCĂ!
Indică posibilitatea afectării rezultatelor muncii şi al unor posibile defecţiuni ale
echipamentului.
Siguranță
PERICOL!
Pericol din cauza utilizării greșite și a lucrărilor executate defectuos.
Urmarea o pot reprezenta vătămări corporale și daune materiale grave.
Punerea în funcțiune a invertorului poate efectuată doar de către personalul
▶
calicat și doar în condițiile respectării dispozițiilor tehnice.
Înainte de instalare și punere în funcțiune citiți instrucțiunile de instalare și in‐
▶
strucțiunile de utilizare.
PERICOL!
Pericol din cauza lucrărilor executate defectuos.
Urmarea o pot reprezenta daune materiale și vătămări corporale grave.
Montarea și racordarea unei protecții la supratensiune poate efectuată doar
▶
de către electro-instalatorii autorizați!
Respectați prescripțiile de securitate!
▶
Înainte de efectuarea oricăror lucrări de instalare și racordare, asigurați-vă că
▶
părțile AC și DC din fața invertorului sunt scoase de sub tensiune.
4
Protecție anti-incendiu
ATENŢIE!
Pericol din cauza instalărilor decitare sau necorespunzătoare.
Urmarea o pot reprezenta deteriorarea invertoarelor și a altor componente con‐
ducătoare de electricitate ale unei instalații fotovoltaice.
Instalațiile defectuoase sau necorespunzătoare pot duce la supraîncălzirea cabluri‐
lor și a punctelor de prindere precum și la formarea de arcuri electrice. Acestea pot
provoca daune termice, care, ulterior, pot duce la incendii.
La racordarea cablurilor AC și DC respectați următoarele:
Toate bornele de racordare se strâng cu cuplul indicat în MU
▶
Toate bornele de pământare (PE / GND) se strâng cu cuplul indicat în MU, chiar
▶
și bornele de pământare libere
Cablurile nu se suprasolicită
▶
Cablurile se verică în ceea ce privește deteriorarea și pozarea corectă
▶
Instrucțiunile de securitate, MU precum și dispozițiile locale de racordare trebu‐
▶
ie respectate
Fixați invertoarele în poziție stabilă pe suportul de montaj, folosind șuruburi de
▶
xare strânse la cuplul indicat în MU.
Puneți invertoarele în funcțiune doar după ce șuruburile de xare au fost bine
▶
strânse!
RO
Utilizarea con‐
formă
Prevederile producătorului pentru racord, instalare și exploatare trebuie respectate
obligatoriu. Efectuați cu atenție toate lucrările de instalare și conectare urmând pre‐
vederile și normele, pentru a reduce la minimum potențialul de pericol.
Momentele de torsiune de la respectivele puncte de prindere sunt indicate în II ale
aparatelor.
Invertorul solar este conceput exclusiv pentru a transforma curentul continuu gene‐
rat de modulele solare în c. a. şi pentru a-l alimenta în reţeaua electrică publică.
Sunt considerate neconforme:
-
orice altă utilizare în afară de cea prevăzută
-
modicările aduse invertorului, care nu sunt recomandate expres de către Fro‐
nius
-
montajul componentelor care nu sunt recomandate sau distribuite exclusiv de
către Fronius.
Producătorul nu este responsabil pentru daunele astfel rezultate.
Toate pretenţiile de garanţie se anulează.
Utilizarea conformă presupune şi
-
citirea şi respectarea tuturor notelor, precum şi a indicaţiilor de siguranţă şi pe‐
ricol din MU și II
-
respectarea lucrărilor de întreținere
-
montajul conform II
La dimensionarea instalaţiei fotovoltaice aveţi grijă ca toate componentele să
funcţioneze exclusiv în intervalele lor de funcţionare prestabilite.
Ţineţi cont de toate măsurile recomandate de producătorul modulelor solare pen‐
tru păstrarea proprietăţilor modulului solar timp îndelungat.
Respectaţi dispoziţiile operatorului rețelei de distribuție pentru alimentarea în reţea
şi metodele de conectare.
5

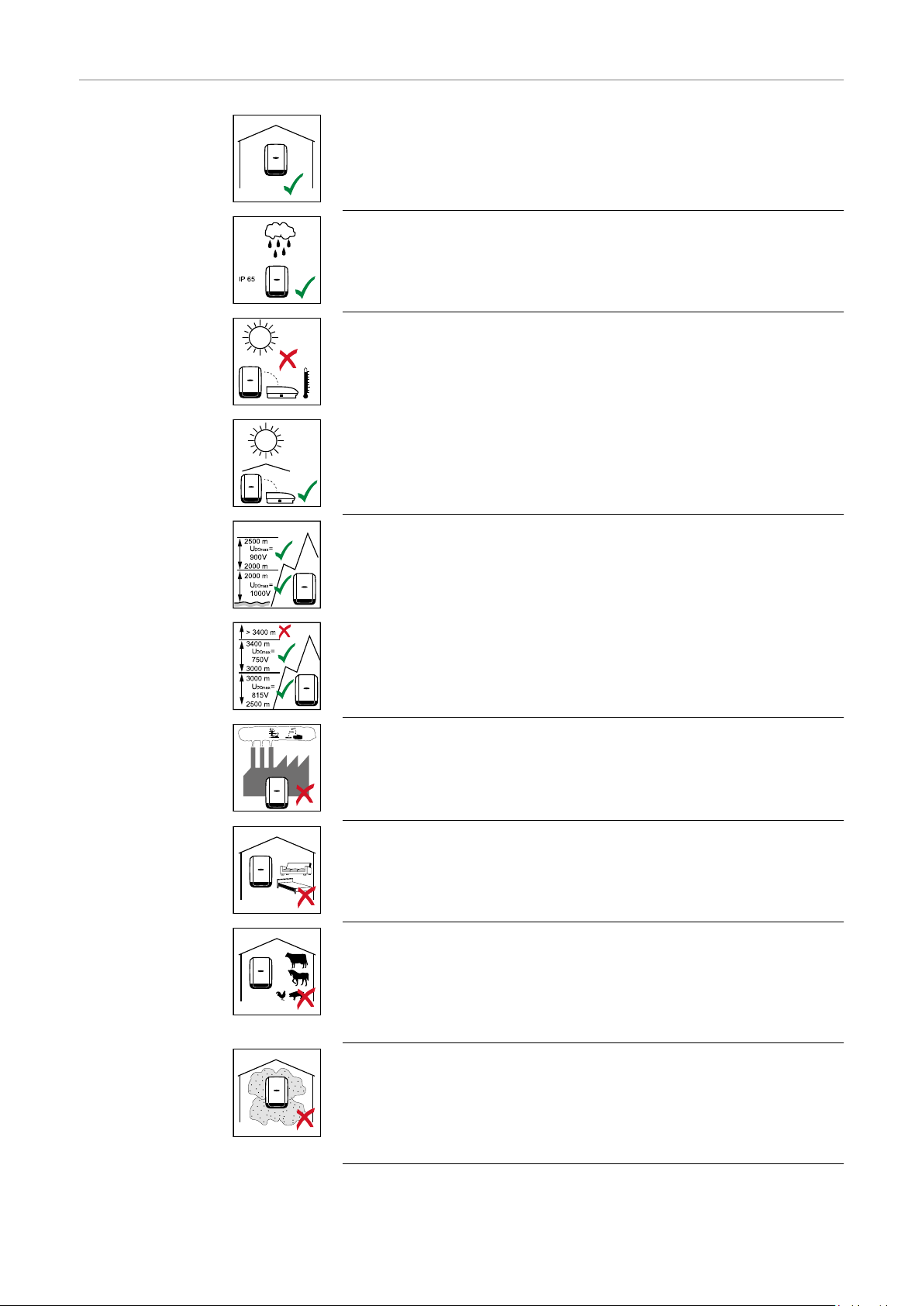

Alegerea locației
NH
3
invertorului
Invertorul este adecvat pentru montajul în spații interioare.
Invertorul este adecvat pentru montajul în spații exterioare.
Datorită clasei sale de protecție IP 65, invertorul este rezistent la
jeturile de apă și poate utilizat și în medii umede.
Pentru a reduce la minimum încălzirea invertorului, este interzisă
expunerea acestuia la radiațiile directe ale soarelui. Invertorul se
va monta într-o poziție protejată, de ex. în zona modulelor solare
sau sub o streașină.
U
la o altitudine de:
DCmax
0 până la 2000m = 1000 V
2000 până la 2500m = 900 V
2500 până la 3000m = 815 V
3000 până la 3400m = 750 V
IMPORTANT! Invertorul nu poate montat și exploatat la o altitu‐
dine de peste 3400 m.
Este interzisă montarea invertorului:
-
într-o zonă care conține amoniac, vapori iritanți, acizi sau
săruri
(de ex. locuri de depozitare a îngrășămintelor, deschideri de
aerisire ale grajdurilor, instalații chimice, tăbăcării etc.)
Din cauza generării de zgomot în anumite stări de funcționare, es‐
te interzis montajul invertorului în imediata vecinătate a spațiilor
de locuit.
Este interzisă montarea invertorului în:
-
spații cu pericol de accidentare sporit cauzat de animale do‐
mestice (cai, vaci, oi, porci etc.)
-
grajduri și anexe adiacente
-
depozite și spații de stocare pentru paie, fân, furaje tocate, nu‐
trețuri concentrate, îngrășăminte etc.
În principiu invertorul este etanș la praf. În zonele unde depuneri‐
le intense de praf sunt ceva obișnuit, este totuși posibil ca supra‐
fețele de răcire să se prăfuiască și să afecteze astfel randamentul
termic. În acest caz este necesară curățarea periodică. Din acest
motiv nu se recomandă montarea în spații și medii cu depuneri in‐
tense de praf.
6

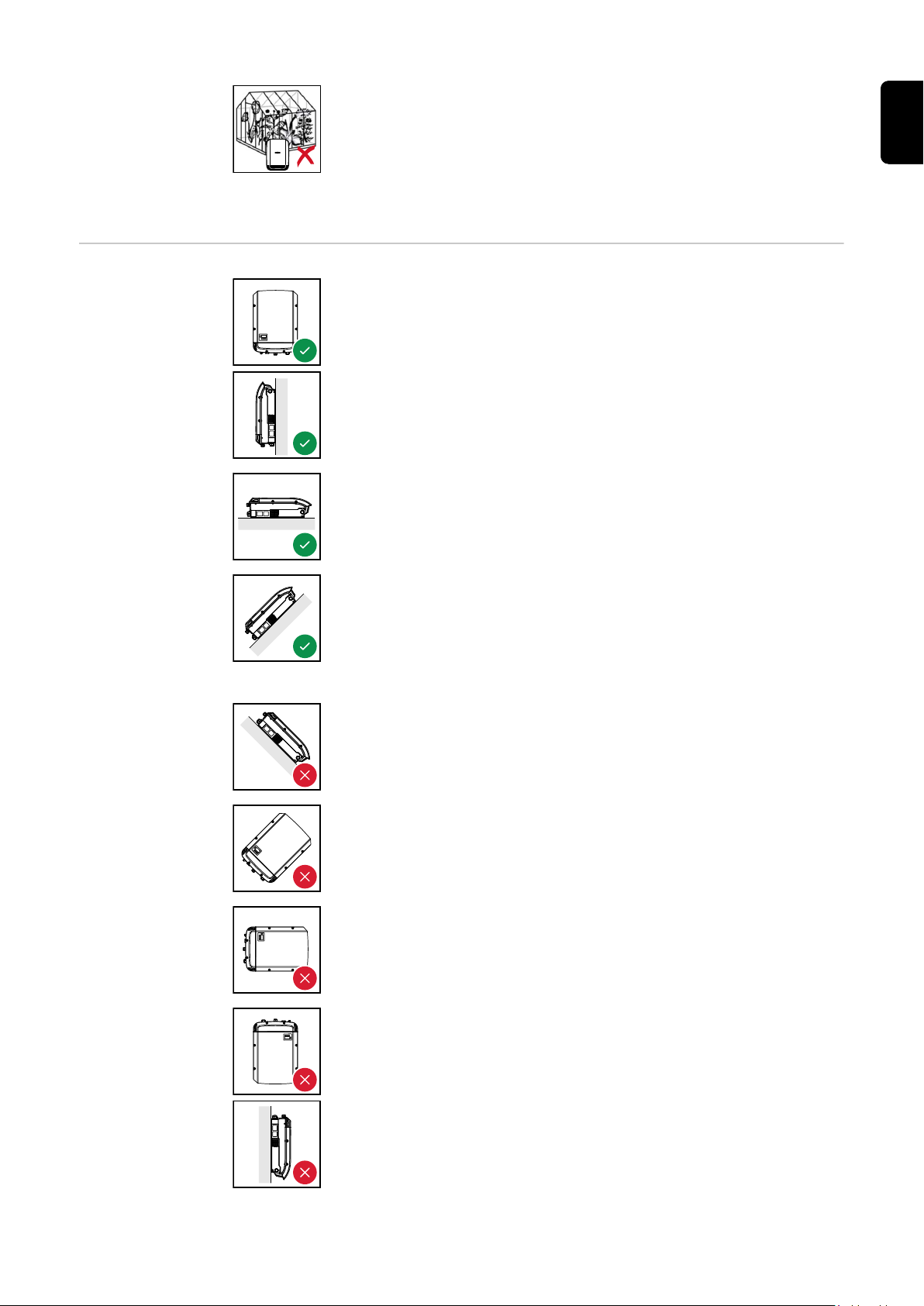

Poziția de montaj
Este interzisă montarea invertorului în:
-
sere
-
depozite și spații de preparare pentru fructe, legume și produ‐
se viticole
-
spații pentru prepararea boabelor, a nutrețului verde și furaje‐
lor
Invertorul este adecvat pentru montajul în poziție verticală pe un
perete vertical sau pe o coloană.
Invertorul este adecvat pentru o poziție de montaj orizontală.
RO
Invertorul este adecvat pentru montajul pe o suprafață înclinată.
Nu montați invertorul pe o suprafață înclinată cu racordurile orien‐
tate în sus.
Nu montați invertorul în poziție înclinată pe un perete vertical sau
pe o coloană.
Nu montați invertorul în poziție orizontală pe un perete vertical sau
pe o coloană.
Nu montați invertorul cu racordurile orientate în sus, pe un perete
vertical sau pe o coloană.
7
Nu montați invertorul în consolă, cu racordurile orientate în sus.
Nu montați invertorul în consolă, cu racordurile orientate în jos.
Nu montați invertorul pe tavan.

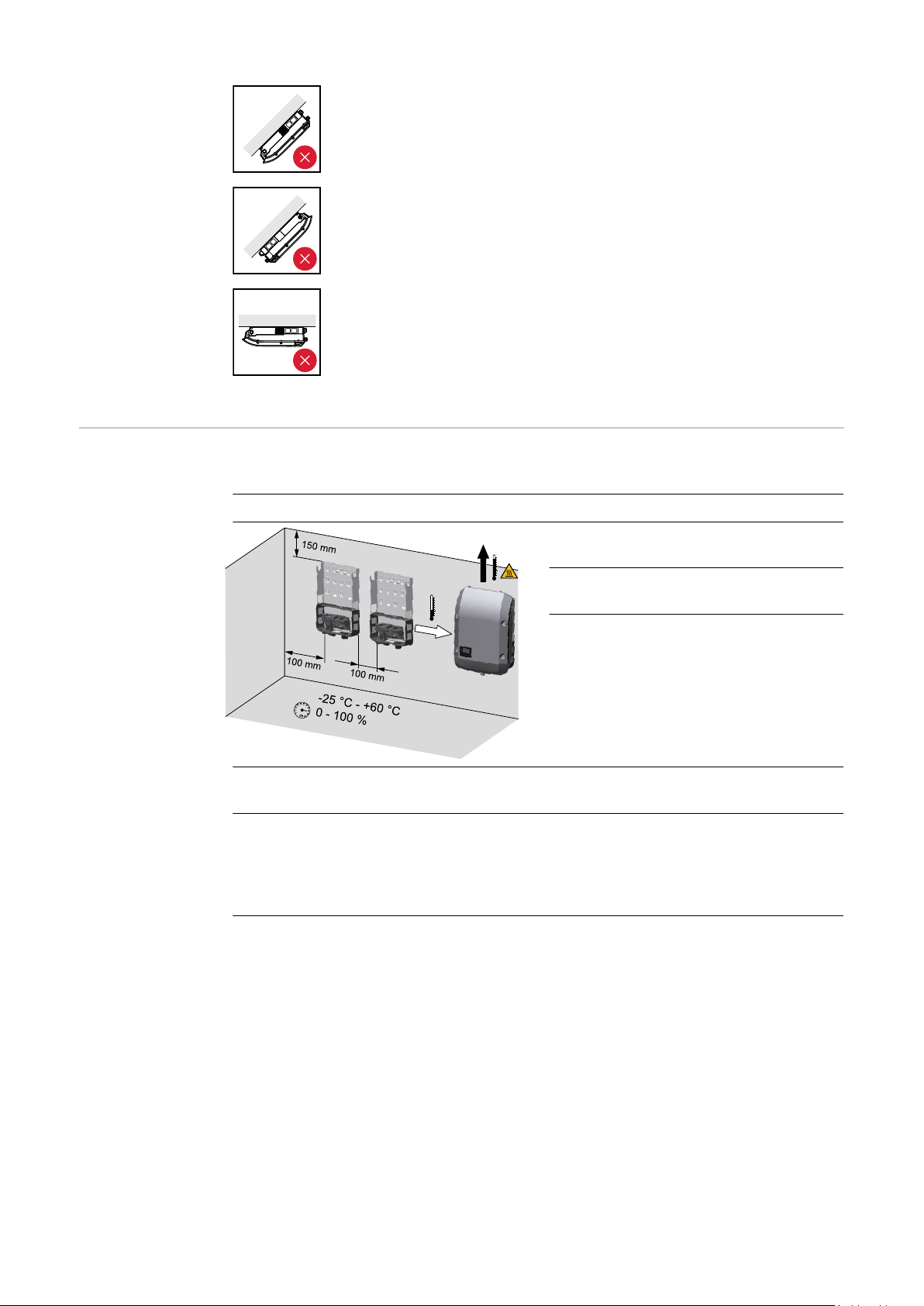

Alegerea locației
invertorului în ge‐
neral
La alegerea locației pentru invertor respectați următoarele criterii:
Instalarea doar pe suport stabil, neinamabil
Temperaturi ambiante maxime:
-25 °C / +60 °C
umiditate relativă a aerului:
0 - 100 %
Fluxul de aer în interiorul invertorului
circulă de la stânga în sus (alimentare
cu aer rece stânga, evacuare aer cald
în sus).
Aerul uzat poate atinge o tempera‐
tură de 70° C.
În cazul montării invertorului într-un tablou de comandă sau într-un spațiu simi‐
lar închis asigurați evacuarea corespunzătoare a căldurii prin ventilare forțată
În cazul instalării invertorului pe pereții exteriori ai grajdurilor pentru animale,
respectați o distanță de minim 2 m de la invertor la deschiderile de aerisire și ale
clădirii, în toate direcțiile.
Locul de montaj nu trebuie expus încărcării suplimentare cu amoniac, vapori iri‐
tanți, săruri sau acizi.
8
Montarea suportului de montaj
RO
SIGURANŢĂ
PERICOL!
Pericol din cauza tensiunii reziduale a condensatorilor.
Urmarea o poate reprezenta un şoc electric.
Respectaţi timpul necesar pentru descărcarea condensatorilor. Timpul necesar
▶
pentru descărcare este de 5 minute.
ATENŢIE!
Pericol prin murdărire sau apă la bornele de racordare şi contactele zonei de racor‐
dare a invertorului.
Urmarea o poate reprezenta deteriorarea invertorului.
La perforare aveţi grijă ca bornele de racordare şi contactele din zona de racor‐
▶
dare să nu se murdărească sau să se umezească.
Suportul de montaj fără partea de putere nu corespunde IP-ului invertorului şi
▶
de aceea nu poate montat fără modulul de putere.
La montaj protejaţi suportul de montaj împotriva murdăririi şi a umidităţii.
▶
Notă! Tipul de protecţie IP 65 este valabil numai atunci când
-
invertorul este suspendat în suportul de montaj şi este xat bine în şuruburi pe
suportul de montaj,
-
capacul pentru zona de comunicare date de la invertor este montat şi xat bine
în şuruburi.
Alegerea dibluri‐
lor şi şuruburilor
Şuruburi reco‐
mandate
Deschiderea in‐
vertorului
Pentru suportul de montaj fără invertor este valabil tipul de protecţie IP 20!
Important! În funcţie de suprafaţa suport, pentru montajul suportului de montaj
sunt necesare materiale de xare diferite. De aceea, materialele de xare nu sunt
incluse în pachetul de livrare al invertorului. Montorul este responsabil pentru ale‐
gerea corectă a materialului de xare.
Pentru montajul invertorului, producătorul recomandă şuruburi din oţel sau alumi‐
niu cu un diametru de 6 - 8 mm.
PERICOL!
Pericol prin conectarea insucientă a conductorilor de protecție.
Urmarea o pot reprezenta vătămări corporale și daune materiale grave.
șuruburile carcasei reprezintă o conectare adecvată a conductorilor de pro‐
▶
tecție pentru împământare a carcasei, neind în nici un caz permisă înlocuirea
lor cu alte șuruburi fără o conectare corespunzătoare a conductorilor de pro‐
tecție!
9
1 2
3 4
Montarea supor‐
tului de montaj
pe un perete
1
Sfat util: Invertorul se va monta astfel încât aşajul
să se ae la înălțimea ochilor
2
10
3
NOTĂ! La montarea suportului de
montaj pe perete aveți grijă ca acesta să
nu e torsionat sau deformat.
RO
Montarea supor‐
tului de montaj
pe un stâlp sau o
grindă
Montarea supor‐
tului de montaj
pe o grindă meta‐
lică
La montarea invertorului pe un pilon
sau pe o grindă, Fronius recomandă se‐
tul de xare pe pilon „Pole clamp” (nr.
comandă SZ 2584.000) produs de rma
Rittal GmbH.
Cu ajutorul acestui set, invertorul poate
montat pe piloni cu prol circular sau
rectangular, având următorul diametru:
Æ de la 40 până la 190 mm (pilon cu
prol circular), ÿ de la 50 până la 150
mm (pilon cu prol rectangular)
REMARCĂ!
La montajul pe grinzi metalice, invertorul trebuie ferit de expunerea la precipitații
sau stropire din partea din spate.
Se vor prevedea sisteme speciale de protecție împotriva precipitațiilor sau a stropirii
cu apă.
Suportul de montaj trebuie xat cu șuruburi la cel puțin 4 puncte.
11
1
A nu se întinde
sau deforma su‐
portul de montaj
NOTĂ! La montarea suportului de montaj pe perete sau pe o coloană aveți grijă ca
acesta să nu e torsionat sau deformat.
12
Loading...
